Принцип действия

Следует заметить, что бурение желонкой применяется на песчаном, глинистом и гравийном грунте. Необходимо сделать треногу таким образом, чтобы снаряд поднимался как можно выше.

Суть работы такого механизма заключается в следующем:

  • при помощи прочного троса тяжелая желонка поднимается на максимальную высоту;
  • трос отпускается, и под своей тяжестью она ударяется об грунт, в результате чего грунт разбивается и через открывшийся клапан попадает в желоб;
  • далее снаряд приподнимается, под давлением забившегося грунта клапан закрывается и удерживает его внутри;
  • он снова резко бросается об грунт, так повторяется несколько раз до полного забивания трубы;
  • после этого труба поднимается на поверхность, и грунт вытряхивается через верхний край;
  • дальше все происходит по накатанной схеме.

Таким образом, с каждым ударом конструкция все больше погружается в землю. Данная работа продолжается до достижения нужного водного пласта. В результате чего, происходит бурение новой шахты или чистка готовой скважины желонкой от засорения. Этот способ требует значительных физических усилий, однако он считается результативным и не требует финансовых вложений.

Принцип действия

Работа желонки для бурения домашних скважин на воду основана на применении энергии гравитационного притяжения. Тяжелое изделие резко сбрасывают с определенной высоты. При ударе о дно шахты края трубы разрыхляют грунт, если желонка применяется как буровая установка, или скопившиеся на дне ил и песок – при производстве работ по очищению источника.

Разрыхленные массы открывают клапан и заполняют внутреннюю полость изделия, а при подъеме устройства он закрывается. После нескольких бросаний и подъемов приспособление вынимают из скважины, удаляют из него грунт с загрязнениями, повторяют цикл до полного очищения или получения шахты требуемой глубины.

Особенности использования на грунтах разных типов

При бурении желонкой песчаных почв необходимо применение обсадных труб — без них скважина будет заваливаться. При бурении в таких грунтах нужно следить, чтобы снаряд не заглублялся в песок без обсадной трубы более чем на половину длины. Это может привести к обвалу, желонку засыплет, вытащить ее вы не сможете.

Чтобы проходить песок было легче, в скважину наливают воду, она предупреждает обвалы и облегчает работу. Если при работе песок трамбуется, а не захватывается, используют долото.

С песками-плывунами работают только постоянно заглубляя обсадные трубы. Причем только в том случае, если водоносный слой находится ниже слоя плывуна, иначе скважина может оказаться нерабочей.

Для прохода плывуна желонку используют длинной не менее 2 метров. В ней должен стоять плоский, хорошо пригнанный клапан с кожаной уплотняющей прокладкой. Работать нужно как минимум, вдвоем: при вытаскивании желонки из плывуна обсадную трубу нужно проворачивать, опуская вниз. Чем быстрее в этот момент будет опускаться обсадная труба, тем быстрее будет пройден этот слой. Сначала обсада опускаются легко, потом все сложнее. Иногда наступает момент, когда они совсем перестают двигаться. При этом почти вся труба заполнена песком. В таком случае трубы опускают под давлением. Для этого на трубу устанавливают площадку, на которую укладывают груз (мешки с песком). И все это вместе проворачивается. Обычно такой способ довольно эффективный.

https://youtube.com/watch?v=0N_KOvdK2xU

При прохождении галечных и гравийных пластов совместно с желонкой используется долото. Сначала в ствол опускают долото, измельчая породу, затем желонкой ее достают. Желонка на таких грунтах поднимается всего на 5-10 см, удары мелкие и частые.

В вязких глинистых грунтах работать можно без обсадных труб. Если глина слишком плотная, сначала тоже используют долото, разрыхляя грунт примерно на 50-70 см. Потом желонкой его вынимают. Используется тоже плоский клапан с уплотнением из резины или кожи.

Если глина сухая и плотная, каждый раз вытащив желонку, в скважину наливают несколько ведер воды. После того как появится вода из водоносного соя, доливать ее сверху не нужно.

Клапанные системы для желонки

Самый сложный элемент желонки – клапан. Здесь есть два основных варианта: лепестковый клапан и шаровый. Задача у этого элемента одна: впустить грязь или грунт внутрь трубы и не позволить ей вылиться наружу.

Если клапан прилегает плотно, то желонка будет эффективно захватывать не только плотные загрязнения, но и воду, что повысит эффективность очистки. А вот на некоторых легких грунтах бурение можно выполнять и вовсе без клапана.

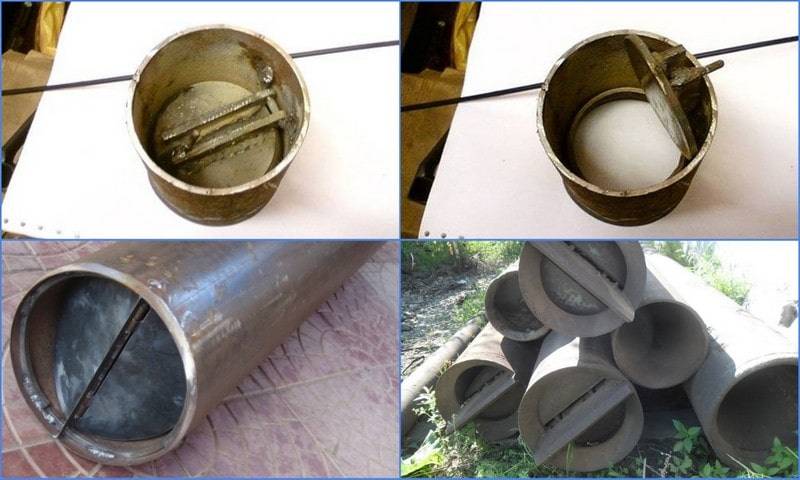

Вариант №1 – конструкция лепесткового клапана

Лепестковый клапан прост в изготовлении, но не слишком долговечен. Он представляет собой овальную (эллипсоидную) пластину из пружинящего материала: металла или полимера.

Клапан закрепляют по центру трубы. Под воздействием потока воды края эллипса раскрываются, пропуская грунт или ил внутрь желонки. Для более эффективного прилегания клапана к стенкам желонки используют резиновый или кожаный уплотнитель.

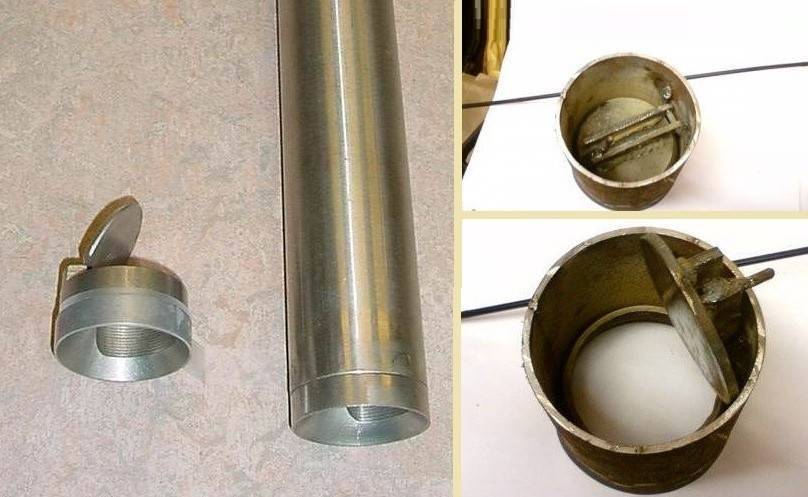

Принцип действия откидного клапана похож на работу дверки. При ударе желонки о грунт он давит на дверку, открывая её. А когда желонку приподнимаем для следующего удара, дверка-клапан под действием массы грунта закрывается

При поднимании желонки с лепестковым клапаном его “лепестки” закрываются. Но постоянные движения довольно быстро изнашивают клапан, он просто выходит из строя.

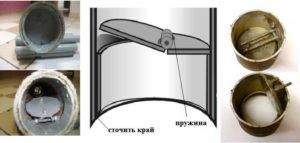

Еще один вариант лепесткового клапана – задвижка на пружине, а закрывается с помощью достаточно мощной пружины.

Конструкция не сложная, ее можно применять и при очистке скважины, и при бурении желонкой. Народные умельцы придумывают и собственные, вполне эффективные варианты клапанов для желонки.

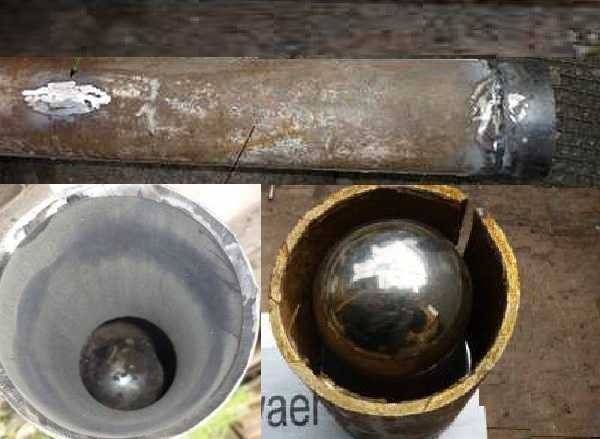

Вариант №2 – изготовление шарового клапана

Шаровый клапан представляет собой воронку, устье которой плотно закрыто шариком соответствующего размера.

Самая сложная задача при изготовлении этого клапана – обзавестись подходящим шариком. Он должен закрывать довольно большую дыру, в которую будет поступать загрязненная вода и быть достаточно тяжелым, чтобы опускаться и закрывать клапан надежно и быстро.

Есть три варианта заполучить такой шарик:

  • просто найти его среди старого металлолома, например, снять с большого подшипника;
  • заказать изготовление нужной детали у токаря, который выточит шарик на станке;
  • самостоятельно сделать шарик, используя подручные средства.

Чтобы сделать шарик самостоятельно, необходимо найти полый пластмассовый или резиновый мячик, такие продаются в магазинах игрушек. В магазине для охотников следует купить достаточное количество свинцовой дроби. Кроме того, понадобится эпоксидный или любой другой водостойкий клей.

Игрушечный шарик разрезают пополам. Каждую половинку заполняют смесью из дроби и клея. После высыхания половинки нужно склеить и отшлифовать, шарик готов.

Вместо свинцовой дроби подойдут любые тяжелые металлические шарики, например, вынутые из старых подшипников. Можно и отлить шарик из расплавленного свинца, но этот процесс немного сложнее.

Эта схема наглядно описывает изготовление желонки с шариковым клапаном. Шарик упирается в специальную шайбу на дне, сверху следует установить защитную решетку

Размеры шарика должны составлять примерно 60-75% от диаметра обсадной трубы скважины. Вторая часть шарового клапана представляет собой толстую металлическую шайбу, в которой вырезают воронкообразное посадочное место под шарик. Обычно сначала находят или делают шарик, а потом изготавливают шайбу подходящей конфигурации.

Для шарика вытачивают специальное “седло” с отверстием, которое этот шарик и закрывает. Отверстие клапана должно быть достаточно большим, чтобы внутрь попадало много грунта.

Популярные статьи  Электронный балласт: устройство, ремонт и схема подключения для люминисцентных ламп

Если этого не происходит, отверстие растачивают, насколько позволяет диаметр шарика. Если принято решение поручить изготовление шарика токарю, то имеет смысл сразу же заказать и седло для него, т.е. весь клапан.

С этим читают

Желонка своими руками

При наличии сварочного аппарата и некоторых навыков работы с железом желонка своими руками делается за несколько часов.

Желонка с шариковым клапаном своими руками (без токарных работ)

Этот вариант шарикового клапана собирается из запчастей, которые можно купить в магазинах. Для изготовления использована водопроводная труба диаметром 89 мм. Куплен также переходник концентрический 89*57 мм, и шарик от подшипника диаметром 60 мм.

Желонка своими руками - устройство, варианты, схемы изготовления

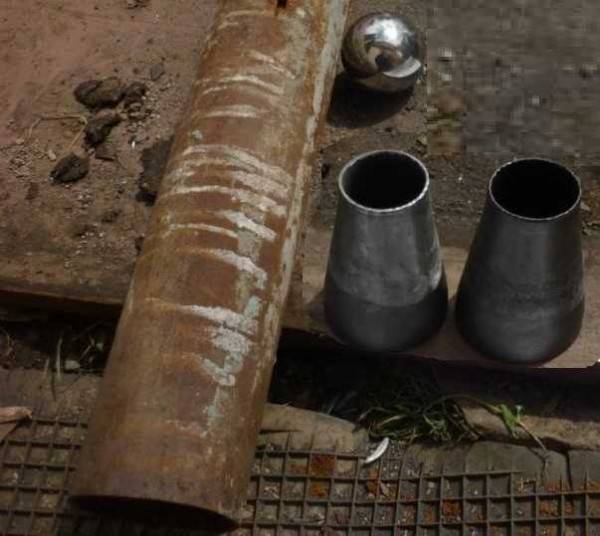

Все что нужно для изготовления желонки с шариковым клапаном

Шарик прекрасно входит внутрь переходника и там застревает. Но прилегает неплотно. Чтобы подогнать все лучше, внутренняя поверхность переходника обработана шкуркой — подогнана почти идеально.

Желонка своими руками - устройство, варианты, схемы изготовления

Так все выглядит в полусобранном виде. Внизу справа сфотографирован шарик в переходе — так это будет внутри

Переход узкой частью вставляется в трубу, и приваривается. Шарик закидывается внутрь, приваривается стопор. И последний штрих — сделать крепление для троса или шпагата. Все, желонка своими руками готова.

Возможно, вам будет интересно прочесть о том, как очистить воду из скважины.

Как сделать желонку самому дома

Если нужно почистить скважину, а листового металла и сварки для серьезных работ под руками нет, есть выход: желонка с клапаном из пластиковой бутылки.

Самодельная желонка с клапаном из пластиковой бутылки

Этот вариант подойдет для чистки скважины, но не для бурения. Нужен болт, длинна которого чуть больше, чем диаметр трубы для желонки и гайка. Отступив два-три сантиметра от края трубы, одно напротив другого, сверлятся два отверстия. Их диаметром совпадает с диаметром болта.

Клапан вырезается из пластика. Он представляет собой эллипс. Меньший диаметр эллипса равен диаметру трубы. Вырезать его нужно очень точно, чтобы вставленный внутрь он плотно прилегал к стенкам. Вырезанный клапан в середине будет крепится к болту, для этого в пластике проделывают четыре отверстия, через которые продевают проволоку. Как все это собирается показано на фото внизу слева.

Только такое крепление, как на фото сверху, очень ненадежно. Через несколько ударов ваш снаряд может оторваться, и вам придется решать, как достать желонку из скважины. Лучший вариант крепления — цельный, без швов и скруток. Как это сделать станет понятно, если посмотрите видео. Там, кстати, есть важная вещь — как сделать зацепы, чтобы при необходимости можно было желонку вытащить из скважины.

Об организации автономного водоснабжения из скважины или колодца читаем тут.

https://youtube.com/watch?v=p-hVdwfiapU

Описание технологии бурения

Если все материалы и инструменты приготовлены, можно приступать к работам. Над выбранным местом для скважины устанавливают треногу. На блок заводят металлический трос желонки, и наматывают его на вал редуктора. В грунте под желонкой с помощью садового бура проделывают отверстие такого диаметра, чтобы в него проходила желонка.

Можно начинать бурение. Поднятую над отверстием желонку просто бросают вниз. Удар разрыхляет грунт, клапан раскрывается, и полость желонки заполняется грунтом.

Обычно делают не один, а три-четыре удара, чтобы желонка максимально наполнилась грунтом. Потом ее поднимают из шахты наверх, раскрывают клапан и высыпают из устройства захваченный грунт.

Опустошенную желонку снова сбрасывают в шахту несколько раз и т.д. Постепенно шахта становится глубже. Чтобы защитить ее стенки от обрушения, нужно опустить внутрь первую обсадную трубу.

С помощью желонки скважину можно пробурить даже в подвале, особенно, если пол и потолок пока не настелены. Вместо треноги в качестве опоры для устройства используют стропила, на которых и закрепляют блок для троса желонки

Трубу удерживают с помощью специальных хомутов, чтобы она не опустилась слишком глубоко. По мере необходимости длину обсадной трубы наращивают, приваривая, прикручивая или припаивая трубы друг к другу.

Считается, что неглубокую скважину можно сначала пробурить, а затем уже установить трубы, но гораздо разумнее устанавливать трубы сразу. Это точно предохранит стены скважины от обрушения.

Очень важно правильно установить в шахте первую обсадную трубу. Ее положение выставляют по уровню и тщательно фиксируют. Положение остальных труб выставляют по первой трубе

Если с самого начала труба будет поставлена с перекосом, это может затруднить бурение, установку насоса фильтра, обслуживание скважины и т.п

Положение остальных труб выставляют по первой трубе. Если с самого начала труба будет поставлена с перекосом, это может затруднить бурение, установку насоса фильтра, обслуживание скважины и т.п.

Верхний слой суглинистого грунта обычно очень плотный из-за большого количества глинистых включений. Его проходят с помощью стакана, устройство которого описано выше. Действуют так же, как и желонкой: бросают его в шахту, вынимают, очищают и т.д. Пройдя этот сложный участок, можно снова использовать желонку.

Чтобы соединять обсадные трубы было удобнее, верхний и нижний край трубы, которую присоединяют к уже углубленной колонне, фиксируют специальными хомутами или металла или дерева

Сложности могут возникнуть и при прохождении плывуна, если в процессе бурения ствол пойдет через этот богатый водой слой. Некоторые мастера считают, что для ускорения работы имеет смысл подать в обсадку воду и вычерпывать жидкий грунт.

Обычно же бурение желонкой выполняется “всухую”. Это позволяет достаточно точно определить появление в скважине воды, свидетельствующее о том, что водоносный слой достигнут.

Прекращение бурения, как только в шахте появится вода, это распространенная ошибка новичков-бурильщиков. Рекомендуется продолжать бурение и углубиться в следующий пласт грунта примерно на полметра. Таким образом будет обеспечен максимальный дебит скважины. Затем остается скважину прокачать, опустить в нее насос, обустроить оголовок и т.д.

Желонка своими руками чертежи и фотографии: скважины сделать, чистка видео, изготовить под бурение устройство – Сайт о

Желонка своими руками - устройство, варианты, схемы изготовления

23.12.2019

Очистка скважинного ствола от песка желонкой

Если в вашем распоряжении имеется хотя бы небольшой земельный участок, и при условии не слишком удалённых от поверхности подземных запасов живительной влаги, вы вполне можете решить самостоятельно вопрос снабжения дома качественной, и заметьте, бесплатной водой. А такой инструмент как желонка, может помочь вам не только пробить скважину, но и впоследствии  осуществлять её периодическую очистку.

Что представляет собой этот инструмент, какие существуют его конструкции, и в чём их функционал? Как вообще может выглядеть желонка, своими руками изготовленная? Опираясь на чертежи и фотографии, мы представим подробную информацию — и очень надеемся, что она будет для вас полезной.

Общий принцип работы желонки

Даже если само бурение будет производиться без участия желонки, то в процессе очистки заилившейся скважины без неё не обойтись – особенно когда к водозабору нет доступа для тяжёлой техники. Но такие приспособления не продаются в хозтоварах, а состоят на вооружении занимающихся бурением организаций, и частнику ничего не остаётся, как изготовить нужный вариант своими руками.

Так выглядит желонка, предназначенная для бурения

Конструкционно желонки бывают разными, но в любом случае понадобится пользоваться электрическим и сварочным инструментом, иметь определённые навыки токарно-слесарных работ. Если вы к этому готовы и есть соответствующие возможности, почему бы не сделать такое приспособление самостоятельно.

Как минимум, вам придётся резать толстостенную стальную трубу

Но для начала нужно точно понимать принцип его работы, а так же определиться с конфигурацией и структурой изделия.

Особенности конструкций

В основе любой желонки всегда стальная труба. На её конце обязательно должен быть клапан, который не даёт попавшему в неё содержимому вывалиться обратно. Именно его конструкция и является чаще всего отличительной особенностью инструмента.  Клапан может представлять собой:

  1. Шарик, перекрывающий зауженный вход в трубу.
Популярные статьи  Гидрострелка для отопления - установка

Вариант с шаровым клапаном

  1. Откидную или складную пластинчатую заслонку.

Вариант со складным плоским клапаном

Примечание: Пластина может быть цельной либо состоять из двух лепестков, соединённых между собой пружинным механизмом, за счёт которого и перекрывается внутренний диаметр трубы.

  • И в том, и в другом случае принцип действия самой желонки одинаков. Опускаясь на дно при определённой скорости, усиленной собственным весом, ил или насыщенный водой песок снаружи оказывает на клапан давление. В результате заслонка открывает проход, пропуская внутрь всё, что может войти в трубу.
  • При обратном движении, когда её начинают поднимать на поверхность, песок, находящийся уже внутри, прижимает клапан к выходному отверстию, тем самым его запечатывая. Вода при этом может и вытекать из щелей, а твёрдое содержимое в любом случае остаётся в полости.
  • На поверхности желонку освобождают, после чего повторяют операцию. Если требуется не просто очистить дно, а, к примеру, углубить скважину, желонка должна иметь по нижней грани острые зубцы или винтовой механизм, превращающий её в бур.
  • Как вариант, грунт со дна скважины может попадать внутрь не через отверстие в торце, а через разрез на боковой поверхности. Такое приспособление имеет открытый или закрытый, но обязательно острый конец, разрыхляющий породу или осадок, и называется бур-ложкой.
  • В общем, приспособлению можно придать ту форму, которая нужна для выполнения конкретной функции. Проще всего сделать самостоятельно вариант с зубцами, нарезав их на конце трубы с помощью болгарки. При этом на втором конце либо нарезается резьба, либо внутрь устанавливается втулка, чтобы была возможность нарастить желонку при большой глубине проходки.
  • На корпусе трубы предусматривают сквозные отверстия, позволяющие вставить металлический прут или обрезок трубы, чтобы использовать его в качестве рычага для проворачивания желонки.

Примечание: Однако следует заметить, что бурить таким способом достаточно трудоёмко, и годится он только для неглубокой проходки.

Принцип изготовления

Другое дело – приспособление для очистки скважин с пластинчатой заслонкой, схемы устройства которой мы здесь представили:

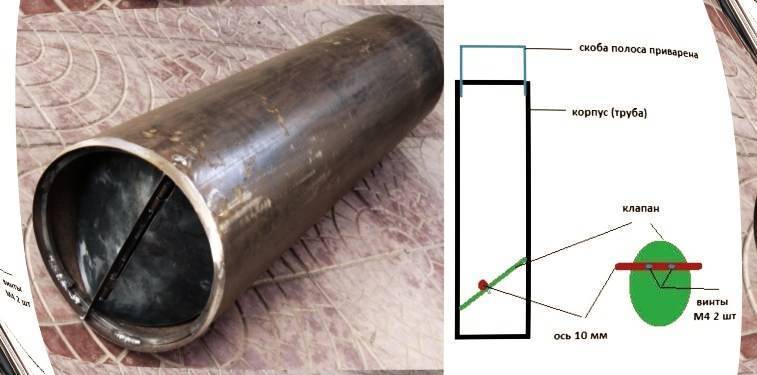

Схема желонки с плоским клапаномЧертёж башмака для желонки с плоским клапаном

https://youtube.com/watch?v=yclwrzFybzY

Желонка с плоским и шариковым клапаном

Основную сложность в такой желонке составляет её клапанная часть, и вот в какой последовательности она изготавливается:

Особенности бурения желонкой

Бурение с помощью желонки – популярный, хотя и довольно трудоемкий способ создания скважины. Не всякое устройство этого типа, пригодное для прочистки скважины, справится с выемкой большого количества плотного грунта. Для бурения следует использовать достаточно длинную желонку – около четырех метров.

Для бурения скважины желонкой используют довольно большие устройства, длиной до четырех метров. Применение таких тяжелых устройств требует специальной подъемной техники

Здесь уместнее разновидность лепесткового клапана, представляющая собой пластину, которая фиксируется специальной пружиной. С ее помощью в корпусе создается просвет, площадь которого почти равна площади среза желонки. Это позволяет пропустить в корпус желонки максимальное количество грунта за каждое погружение.

Вынимать плотный грунт из длинной и узкой желонки не всегда просто. Чтобы упростить эту задачу в верхней части трубы проделывают специальное окно, предназначенное для более эффективной и быстрой очистки устройства. Если бурить предстоит песчаные породы, освободить желонку будет проще.

Для бурения скважины с помощью желонки нужно устройство с большим просветом внизу и достаточно длинным корпусом, чтобы вынимать много грунта за один прием

При бурении желонкой разных типов пород есть свои особенности. Вот несколько полезных рекомендаций:

  • На песчаных грунтах не следует погружать желонку более, чем на 10 см без обсадной трубы. Вообще обсадке положено на 10 см опережать желонку.
  • При бурении песчаного грунта в ствол подают воду, чтобы дополнительно укрепить стенки.
  • Если мокрый песок в процессе работ чрезмерно утрамбован и в желонку не попадает, используют специальное долото.
  • Погружение обсадной трубы во время бурения выполняют постоянно.
  • По плывунам используют желонку длиной два метра и более с надежным плоским клапаном и кожаным уплотнителем.
  • Поднимая желонку на плывуне, нужно обсадную трубу не только опускать, но и проворачивать, эту работу удобнее выполнять вдвоем или втроем.
  • Если обсадная труба не входит в шахту, ее опускают под давлением, для чего сверху ставят площадку, на которую кладут груз.
  • При бурении слоев гравия и гальки иногда чередуют использование долота, которым разбивают крупные включения, и желонку для выемки разбитого грунта.
  • На плотных отложениях желонку приподнимают всего на 10-15 сантиметров, а движения совершают часто.
  • При проходке плотных пластов обсадку заглубляют гидравликой или кто-либо периодически стоит на площадке, установленной на обсадную трубу.
  • Сухие слои смягчают, подавая в шахту воду.
  • На очень мягких пластичных грунтах клапан не всегда нужен, порода остается в желонке и без него.
  • Желонку необходимо поднимать после проходки каждых 0,5 – 0,7 м, чтобы не надорваться при подъеме заполненного до предела корпуса.

Как и при других методах бурения, используя желонку, следует учитывать индивидуальные особенности грунта, на котором выполняются работы.

Правильная стратегия и своевременное обсаживание стенок ствола обычно позволяет вполне успешно создать рабочую скважину.

Вам также может быть интересна информация о том, как промыть скважину после бурения.

Желонка без сварки своими руками

Чтобы желонка служила многие годы, лучше использовать сварочный аппарат при стыковке деталей из металла. При отсутствии сварки тоже можно изготовить достаточно крепкую конструкцию. Понадобится труба примерно шестьдесят сантиметров длиной, семьдесят миллиметров внутреннего сечения. Отрез трубопроката должен хорошо весить. С одного конца обреза изготавливают ручку, применяя толстую проволоку. Чтобы вдеть проволоку, в трубопрокате проделывают пару отверстий. Через них протягивают проволоку, затем фиксируют. Снизу обреза крепят клапан, выполненный в форме лепестков, для его изготовления применяют пластиковую бутылку либо двухлитровую емкость.

Как изготовить желонку

Из бутылки вырезают подходящий овальный клапан. Самое узкое сечение клапана должно равняться внутреннему сечению желонки. Чтобы вычислить самый большой диаметр эллипса, надо прибавить двадцать миллиметров к сечению обреза. При помощи болта с толщиной в шесть-восемь миллиметров производят фиксацию клапана. Болт должен иметь длину большую, чем сечение с внешней стороны трубы, то есть болт вставляют поперек трубопроката, фиксируют. По-другому длина болта равна сумме гаечной толщины и внешнего сечения желонки. При этом болт не должен касаться стенок скважины. Болт с клапаном соединяют при помощи толстой проволоки. В центре клапана формируют пару колец из проволоки так, чтобы болт легко входил в них.

Для сборки желонки своими руками клапан сгибают, затем просовывают внутрь устройства. Болт просовывают в подготовленное в стенке отверстие, далее через кольца из проволоки и другую стенку. С помощью гайки затягивают болт. Он должен легко вытаскиваться и вставляться в кольца для того, чтобы быстро очищать желонку от грязи.

Нюансы окончательной сборки желонки

После того, как подобрана труба необходимого размера, к ней приварен клапан, остается выполнение некоторых операций, без которых желонка не будет готова. Следует сделать заточку снизу трубы для очистки загрязнений со стен скважины во время работы. Для этого выполняют одностороннюю заточку внутри трубы. Рекомендуют произвести термозакаливание заточенного края для сохранения острых свойств в течение длительного периода. Чтобы разрыхлять загрязнения либо почвы с помощью желонки, к краям трубы можно приварить металлические куски либо острые прутья. Сверху желонки с помощью сварки фиксируется петля под металлический трос. Петлю изготавливают при помощи проволоки из металла.

Важно! Петлю следует приварить так, чтобы желонка висела на тросе строго вертикально. Нельзя допускать перекосы желонки, когда она двигается внутри скважины

Популярные статьи  Расширительный бак для холодной воды: обзор баков, какой лучше купить

Желонку может заклинить внутри шахты, либо это приведет к повреждению стенок. Сверху устройства следует установить с помощью сварки сетку из металла, чтобы шарик не вылетел из желонки во время подъема.  Вариантом для закрытия трубы является решетка из проволоки. Далее соединяют трос с желонкой. Вместо троса возможно применение капронового шнура

Нельзя допускать перекосы желонки, когда она двигается внутри скважины. Желонку может заклинить внутри шахты, либо это приведет к повреждению стенок. Сверху устройства следует установить с помощью сварки сетку из металла, чтобы шарик не вылетел из желонки во время подъема.  Вариантом для закрытия трубы является решетка из проволоки. Далее соединяют трос с желонкой. Вместо троса возможно применение капронового шнура.

Блок для спуска устройства в скважину

Для оборудования спуска и подъема желонки над шахтой ставят специальный блок. Металлический трос вводят на блок. В итоге желонка опускается внутрь шахты по вертикали, процесс поднимания становится легче, не нужно для этого тянуть устройство своими руками.

Внимание! Перед спуском желонки в скважину, стоит осмотреть ее стенки на наличие неровностей, чтобы исключить повреждения устройства

Модернизированная желонка с насосом

Для того, чтобы не вынимать желонку для очистки от грязи, можно модернизировать устройство, применив насос. Трубу заваривают с обратной стороны корпуса и приспосабливают отвод со специальным штуцером, который применяют в отводном шланге. К шлангу подводят насосное оборудование, с помощью которого можно выкачивать нечистоты с крупными частицами.

Данное приспособление облегчает очистку скважины, позволяя работать без опусканий и подъемов механизма. Все грязевые отложения будут извлекаться посредством насоса. Желонку с насосом придется немного приподнимать, чтобы вновь опустить на дно для разрыхления грязи. Данная модернизация оборудования эффективна, когда скважина сильно запесочена либо заилена.

Как сделать желонку для скважины

Определение размеров желонки

При определении габаритов учитывайте такие моменты:

  1. Размеры снаряда должны соответствовать глубине и диаметру скважины. Длина желонки находится в пределах 0,8-3 м.
  2. Для бурения используют более габаритный и поэтому тяжелый инструмент, однако большое изделие утяжеляют конструкцию, что может стать причиной ее заклинивания.
  3. Слишком короткое может перекоситься и при перемещении будет задевать стенки.
  4. Для очистки скважины применяйте небольшие желонки.
  5. Чтобы определить диаметр снаряда, измерьте диаметр скважины и уменьшите его на 40 мм (он должен входить в трубу с зазором 2 см на сторону).
  6. Величину щели можно менять, но только незначительно. Увеличенный зазор снижает эффективность выемки грунта, а слишком маленький может привести к повреждению стенок шахты или заклиниванию инструмента. Вынуть застрявший цилиндр непросто.
  7. Рекомендуемая толщина стенок изделия — 2-4 мм, но можно выбрать трубы со стенками 10 мм, если необходимо увеличить его вес.

Инструкция по изготовлению желонки

Выполните следующие операции:

  • Отрежьте от заготовки кусок трубы необходимой длины. Заточите нижнюю часть цилиндра с внутренней стороны, чтобы инструмент хорошо входил в грунт. Выполните закалку заостренного участка для его упрочнения.
  • Перед тем как сделать желонку для скважины, найдите металлический шарик диаметром 40 мм (его размеры должны перекрывать 65-75 процентов внутреннего диаметра приспособления). Этот элемент клапана можно выточить на станке, отлить из свинца или вынуть от старого подшипника. Его нетрудно изготовить самостоятельно из резинового или пластикового мячика. Для этого шарик разрежьте пополам и наполните половинки дробью, перемешанной с любым водостойким клеем. После высыхания склейте обе части и прошлифуйте стыки.

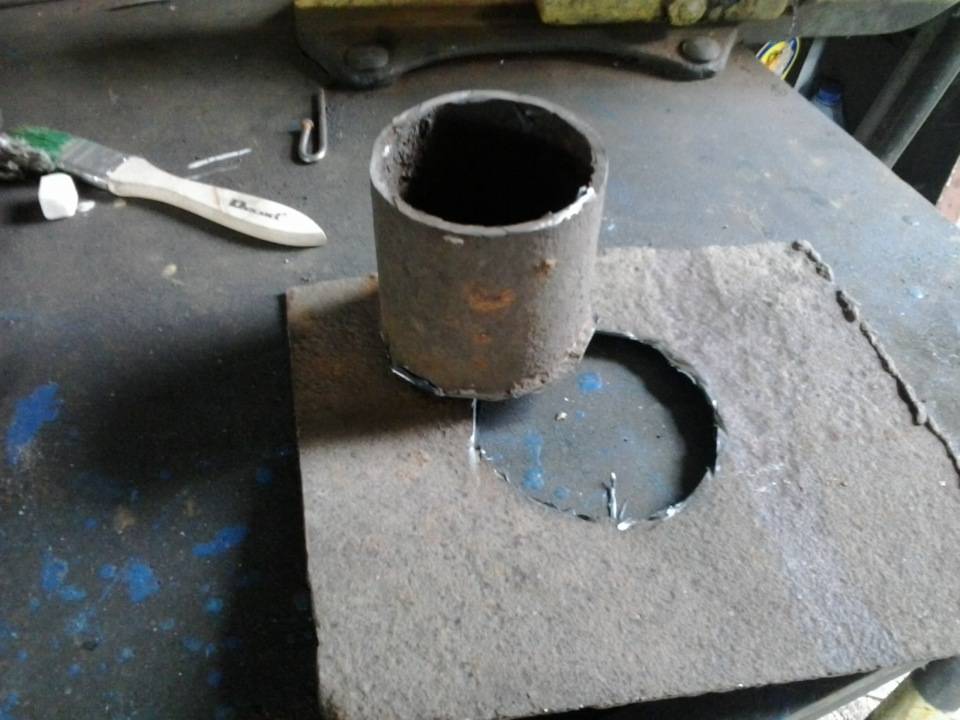

  • Изготовьте из толстого листа металла заглушку диаметром 40 мм. Выточите в ней воронкообразное отверстие с наружным диаметром 40 мм и внутренним 30 мм. Размеры внутреннего отверстия можно увеличить, если снаряд будет плохо наполняться.
  • Проверьте прилегание шарика к седлу. Чем качественней обе поверхности, тем меньше грунта потеряется при подъеме желонки.
  • Другую сторону шайбы оставьте ровной, но нередко ее также делают воронкообразной с небольшим уклоном внутрь цилиндра.
  • Приварите шайбу к дну трубы, заведя ее внутрь на 10-20 мм. Установите в полость шарик. Чтобы он не поднимался слишком высоко, внутри цилиндра сделайте ограничитель, например, просверлите в стенке отверстие, установите в него болт, а головку прихватите сваркой. В противном случае грязь будет выпадать раньше, чем закроется клапан.
  • В верхней части снаряда закрепите несколько рядов проволоки или мелкоячеистую сетку.
  • Чтобы улучшить разрыхление песка и почвы, приварите к юбке желонки три клыка, выступающих на несколько сантиметров вниз.
  • Приварите к верхней части инструмента толстый прут, к которому привяжите прочный шнур или закрепите тонкий трос для его подъема. Поднимите изделие за шнур и убедитесь, что оно висит строго вертикально. Перекосы желонки не допускаются.
  • В верхней части цилиндра вырежьте специальные окна, которые помогут вытряхнуть грунт из нее.

Желонка с лепестковым клапаном изготавливается следующим образом:

  1. Отрежьте из заготовки диаметром 70 мм кусок трубы длиной 800 мм. На одной стороне, на расстоянии 10 мм от торца, просверлите через цилиндр сквозное отверстие диаметром 6-8 мм.
  2. Подберите болт, длина которого позволяет продеть его сквозь отверстия и наживить гайку. Он не должен касаться стенки скважины.
  3. Вырежьте из обычной двухлитровой бутылки клапан овальной формы. Меньший диаметр элемента должен быть равен 70 мм, больший — на 20 мм больше.
  4. Вставьте в отверстия цилиндра болт и прикрутите к нему в двух местах клапан проволокой диаметром 2-3 мм в четырех местах. Петли можно сделать заранее и установить в них болт при сборке конструкции.
  5. Немного загните пластину и установите ее в трубу.

Чистка скважины своими рукам

Длина такого тросика должна соответствовать глубине скважины. Должно остаться несколько метров в запасе для комфортного использования желонки. Чистка водозабора осуществляется за счет ударения желонки о дно скважины.

Для этого ее необходимо поднимать ото дна на 50-100 см, после чего резко отпускать.

Во время гидроудара металлический шарик, который находится внутри, подымается вверх, тем самым открывая клапан. Именно в этот момент желонка наполняется водой, смешанной с песком и илом. Опускаясь вниз, шар закрывает клапан, не давая грязной воде выходить наружу.

Для того чтобы заполнить желонку полностью, такой процесс необходимо повторить несколько раз

После этого осторожно, без резких движений приспособление поднимается наверх. Вылив содержимое, приспособление снова опускается в скважину. В среднем такая конструкция за один раз может поднять наверх до 3 см высоты слоя

Используя показатели, можно наперед рассчитать, с какой частотой необходимо проводить чистку, чтобы не допустить сильного загрязнения водозабора

В среднем такая конструкция за один раз может поднять наверх до 3 см высоты слоя. Используя показатели, можно наперед рассчитать, с какой частотой необходимо проводить чистку, чтобы не допустить сильного загрязнения водозабора.

Конструкция желонки может иметь и клапан совершенно плоский. Чтобы создать такую конструкцию, необходимо использовать сварку и специальный механизм.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
