Заливка теплого пола: технология обустройства водяного и электрического полов своими руками

Монтаж стяжки

H2_2

Порядок действий после заливки черновой стяжки:

По периметру помещения следует наклеить демпферную ленту. Она предназначена для компенсации теплового расширения стяжки. На этом заканчивается этап подготовки чернового пола, для того чтобы была залита основная стяжка для водяного теплого пола. Дальше следует укладка петель труб. Подводы теплоносителя к коллектору следует тщательно теплоизолировать. Пластиковые трубы желательно оградить от потери тепла по дороге к теплому полу. Открытая установка таких труб допускается только в местах, где им гарантированно не грозят механические повреждения. Прямое попадание солнечных лучей также нежелательно. Уложенные петли труб защищаются щитами во избежание их повреждения во время заливки. Перед окончательной заливкой системы бетоном, зарисуйте схему расположения тепловых труб с указанием точных размеров

Подобная предосторожность избавит от возможных проблем с повреждением трубы при проведении каких бы то ни было дополнительных работ впоследствии. Если уже имеется четкий план дальнейших креплений конструкций к полу, то следует предусмотреть закладку в пол дюбелей, пробок или других вариантов. Предохранители растрескивания пола

Предохранители растрескивания пола

Подобная предосторожность уместна исключительно при заливке пола большой площади. По нормам температурный шов включает в себя сухая стяжка под теплый водяной пол площадью свыше 40 м², но практики считают, что подобная предосторожность не помешает и в более скромных помещениях, площадью в 20 м². В больших помещениях стяжка пола защищается квадратами по 20 м²

Черновая стяжка на теплый водяной пол не подвергается тепловому расширению, поэтому обустройства подобного шва не требует

В больших помещениях стяжка пола защищается квадратами по 20 м². Черновая стяжка на теплый водяной пол не подвергается тепловому расширению, поэтому обустройства подобного шва не требует.

Марка и состав бетона, используемого для заливки

Главное для водяного теплого пола — это плотность бетона. Для жилищного строительства будет достаточно бетона марки 150. Качества, которым обладает сухая смесь цемента, вполне достаточно для стяжки водяного теплого пола.

Для модификаций свойств бетона используют присадки. Если состав бетона качественный, то на присадках вполне можно сэкономить. Использование присадок делает состав бетона гораздо более качественным и поверхность стяжки выглядит лучше. Кроме вида, стяжка получает от присадок и лучшую теплопроводность, что сказывается на скорости прогрева теплого пола и экономии теплоносителя.

Пластификаторы делают бетон более эластичным, что позволяет избежать растрескивания стяжки при изменении температуры.

Цементно-песчаный сухой раствор для теплого пола может подойти не во всех случаях. Лучше применять легкий бетон с использованием керамзита, так называемую полусухую стяжку. Подобный состав бетона обеспечивает ему большую прочность при сохранении легкости. Вероятность появления трещин минимальная, а теплоотдача лучше.

Состав бетона — предмет для экспериментов. Если песка будет слишком мало, то сделать поверхность гладкой будет очень сложно, а если добавлять меньшее количество щебня или дополнить керамзитом, то бетон выйдет более пластичным. Здесь необходимо найти свою золотую середину.

Готовый сухой раствор имеет состав, близкий к необходимому, и для приготовления бетона достаточно замесить его при помощи строительного миксера. В готовые смеси можно добавлять и дополнительные ингредиенты, такие как стекловолокно, обеспечивающее армирование стяжки теплого пола. Добавление армированного полотна позволяет отказаться от традиционного армирования.

Для того чтобы теплый пол не получился слишком тяжелым, можно пользоваться пенобетоном, но исключительно для черновой стяжки.

Толщина стяжки для теплого водяного пола

По плитам достаточно залить 5 см — такая высота стяжки для основания теплого пола будет достаточной. Толщина чистового слоя стяжки должна быть немного больше. Учитывая, что именно в этом слое будет аккумулироваться тепло, экономить на его толщине не стоит. Злоупотреблять толщиной тоже не стоит из-за возможного перерасхода энергии теплоносителя на обогрев лишней толщины. Следует помнить, что при минусовой температуре окружающего воздуха, заливать водяной теплый пол не стоит.

Предварительные процедуры перед заливкой предусматривают наполнение труб и создание в них небольшого давления. Правила требуют осуществлять заливку стяжки водяного теплого пола исключительно по заполненным трубам во избежание их повреждения. До окончательного застывания бетона подавать в систему носитель температурой больше 25 °С запрещено.

Рекомендации по выполнению стяжки

Площадь каждой зоны должна быть не больше 30 «квадратов», а длина сторон – не превышать 8 метров. Соотношение длины и ширины должно быть не более 1:2, это необходимо знать ещё до того, как залить стяжку на теплый пол. Если помещение имеет сложную форму, его делят на квадратные или прямоугольные участки.

Во время работы потребуются такие инструменты и материалы:

  • демпферная лента;
  • утеплитель;
  • полиэтиленовая пленка, имеющая толщину 200-250 микрон;
  • песок, цемент, фибра, пластификатор для бетона;
  • монтажная сетка;
  • резиновые сапоги;
  • наколенники;
  • веник, промышленный пылесос;
  • маячковые профили;
  • лазерный уровень;
  • шуруповерт и перфоратор для установки маячков;
  • длинная рейка и правило;
  • специальная насадка на перфоратор или строительный миксер;
  • емкость для раствора, рассчитанная на 80-100 литров;
  • полиэтиленовые или металлопластиковые трубы диаметром 20 миллиметров;
  • нейлоновые стяжки для прикрепления к сетке.

Для приготовления смеси для заливки теплого пола используют раствор марки не ниже М400 и добавляют пластификатор. Минимальная толщина заливки водяного теплого пола над уровнем труб составляет 3 сантиметра.

Заливку теплого пола проводят после гидравлических испытаний. Давление внутри труб во время заливки должно составлять 0,3 МПа. Тепловое испытание выполняют не раньше чем через месяц после завершения заливки бетона. Сначала температура проводника не может быть выше 25 градусов, затем каждый день ее разрешается повышать на 5 градусов, пока не будет достигнут нужный показатель.

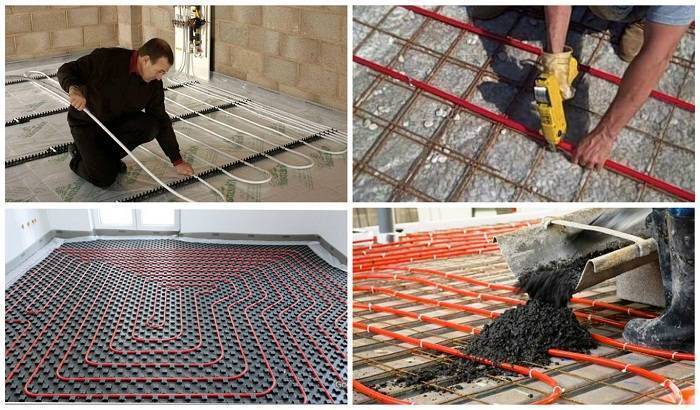

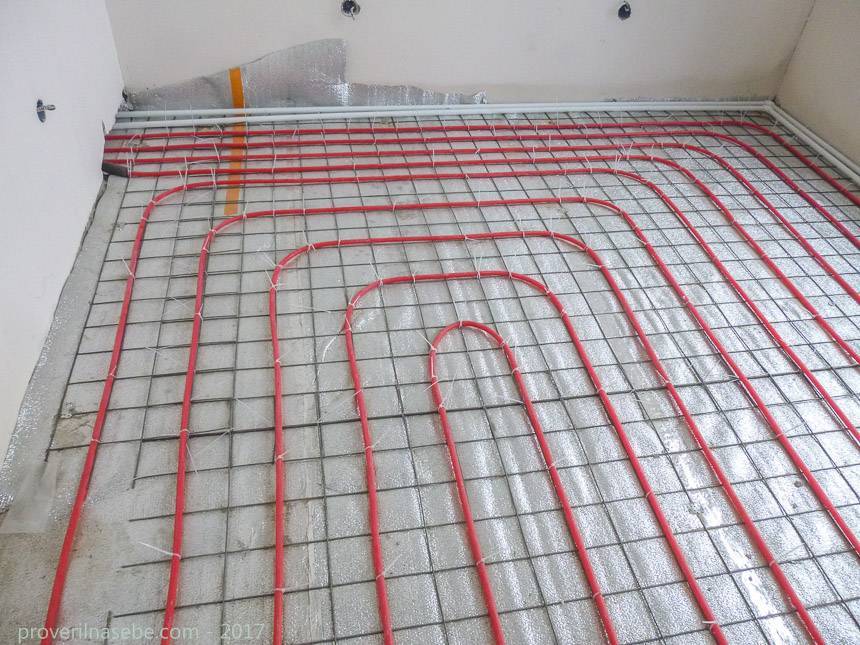

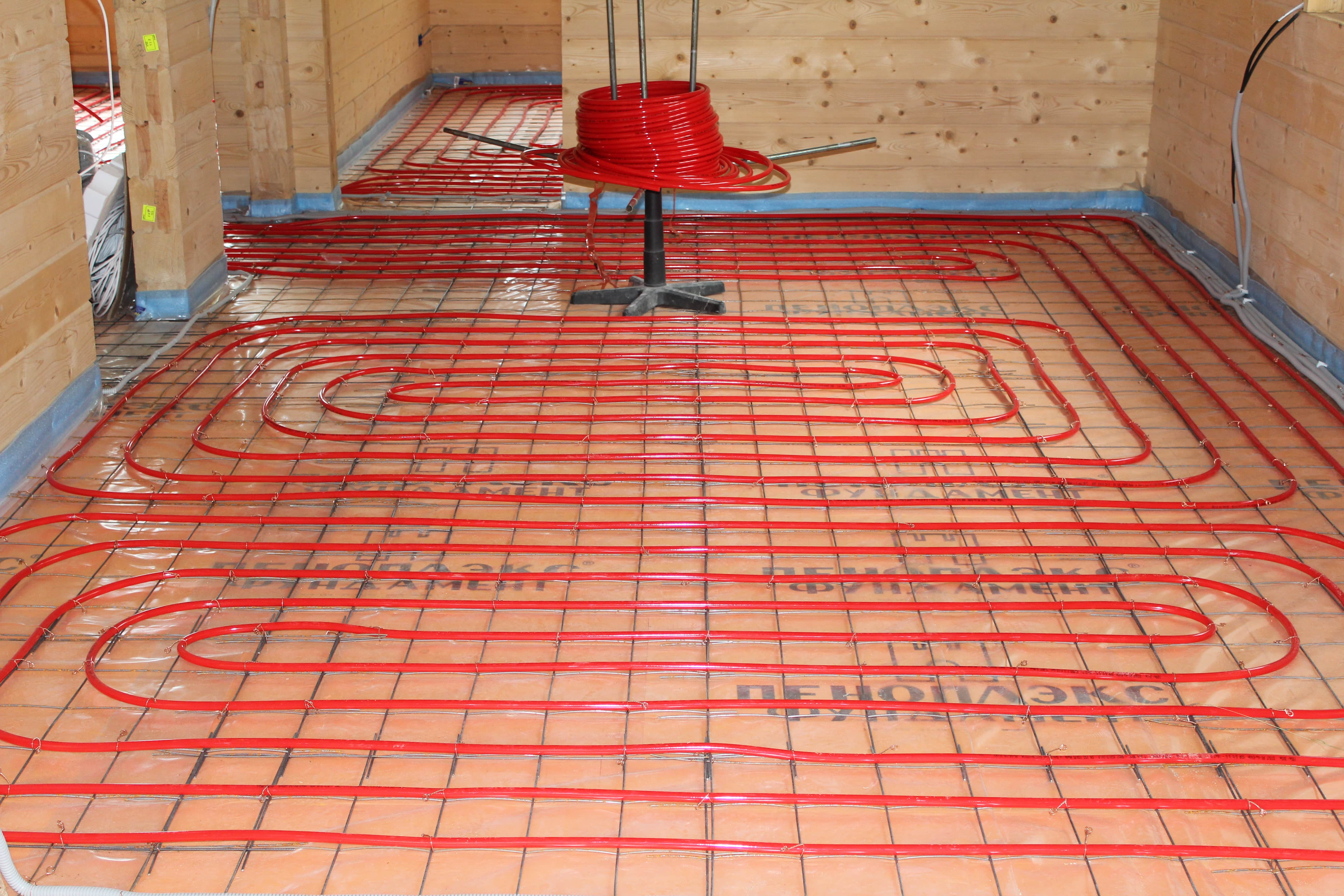

Рекомендации по поводу укладки труб следующие:

  • для контура стоит использовать цельные изделия;
  • в тех местах, где они пересекают деформационный шов, их нужно защитить оболочкой из гофры длиной не менее одного метра;
  • трубы прикрепляют к полу на проволоку с мягкой подкладкой или при помощи V-образных скоб.

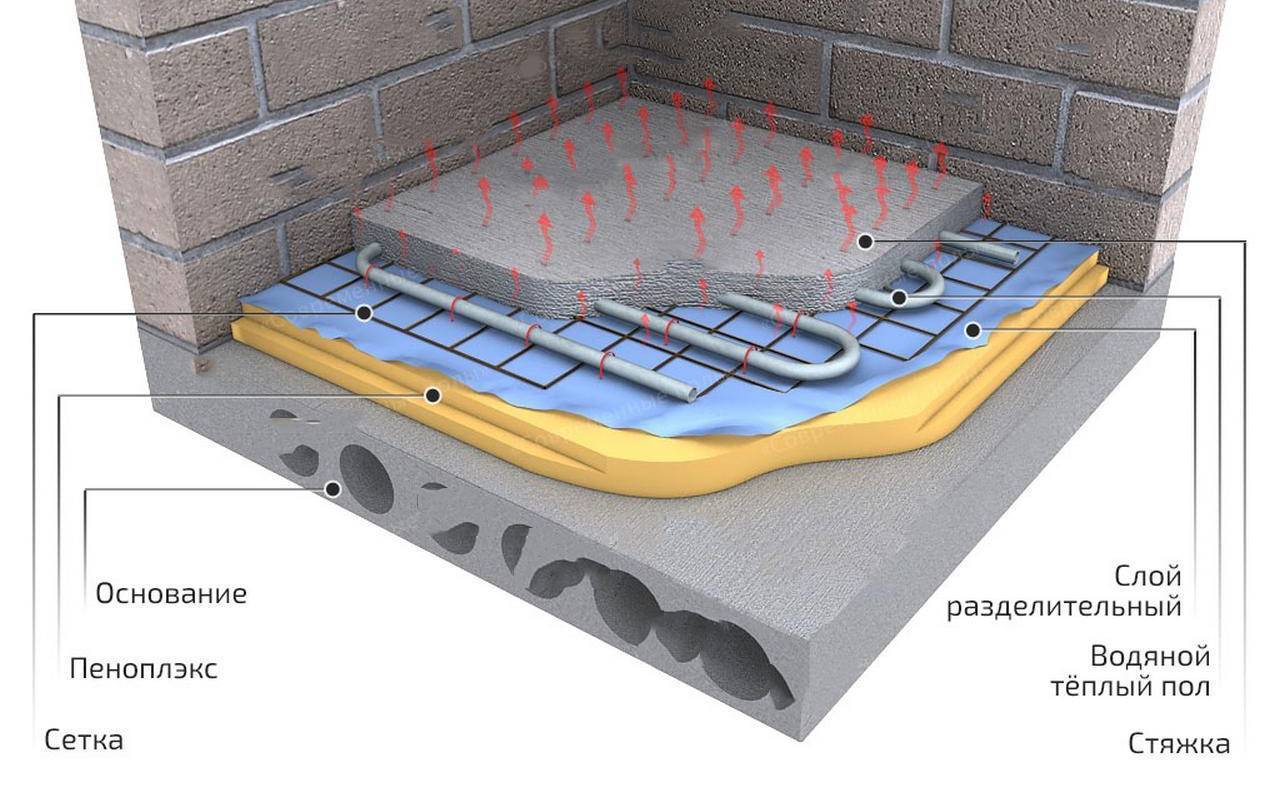

Что такое стяжка под теплый пол

В процессе формирования системы обогреваемого пола применяются следующие виды стяжек, отличающиеся назначением:

черновая. Выравнивает перепады, является базой для устройства отапливаемого пола. Заливается по грунту, улучшающему адгезию с поверхностью. Функции чернового основания могут выполнять бетонные плиты, формирующие перекрытие, или деревянные полы, на которые производится укладка теплоизоляции;

Стяжка – слой бетона, раствора, наносимый сверху какой-либо поверхности

чистовая. Представляет собой защитное покрытие отопительных коммуникаций, являющееся элементом системы отопления и обеспечивающее равномерность передачи тепловой энергии. Гарантирует целостность электрических кабелей, водяных труб и матов обогрева, формируя основу под плитку или ламинат.

Надежная теплоизоляция теплого пола, являющаяся основой для выполнения стяжки, а также укладки кабельных магистралей и водяных труб, является серьезным моментом обеспечивающим:

  • снижение тепловых потерь;
  • рациональный расход энергии;
  • равномерное распределение тепла.

Выполнение поставленных задач достигается путем укладки следующих видов теплоизоляции:

  • пеноплекса, представляющего экструдированный пенополистирол;
  • подложки из пробкового материала;
  • пенофола, изготовленного на основе полипропилена.

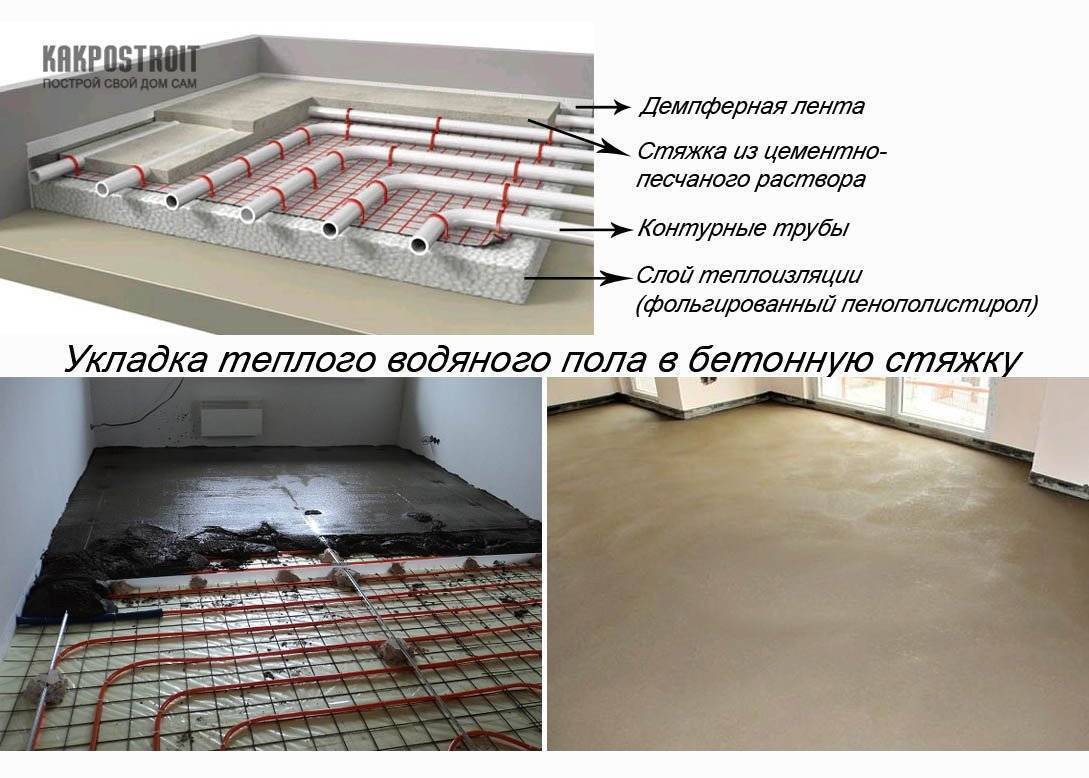

Классическая стяжка для тёплого пола – цементно-песчаная

Фольгированный слой, нанесенный на поверхность указанных материалов, защищает теплоизоляцию от контакта с раствором и обеспечивает сохранение теплоизоляционных характеристик.

Обеспечение целостности сформированной основы и отсутствие трещин обеспечивается:

  • введением в бетонный раствор полипропиленовой фибры. Прочная фибра снижает усадку, повышает прочность;
  • армированием поверхности сеткой. Металлическая сетка сохраняет монолитность раствора после твердения;
  • компенсационными швами. Выполняются на всех типах оснований для предотвращения растрескивания;
  • добавлением пластификаторов. Они повышают качество раствора, который после твердения подвергается температурным перепадам.
Популярные статьи  Садовые инструменты своими руками: изготавливаем по инструкции

Применяют следующие материалы для выполнения стяжки:

Сухой. Используется готовый состав, который без использования воды засыпается на пол с последующей установкой фанеры или гипсоволоконных листов. Легкая основа снижает нагрузку на плиты перекрытия.

Зачастую в состав стяжки для тёплого пола добавляют специальные пластификаторы, а для экономии цемента – керамзит или щебень

  • Полусухой. Увеличенная концентрация портландцемента и песка, а также уменьшенный объем добавляемой воды обеспечивают быстрое твердение. Вводится фибра, снижающая усадку и повышающая прочность.
  • Бетонный. Компенсирует перепады высоты. Готовится из доступных материалов. Может содержать керамзитный наполнитель, улучшающий теплоизоляцию.

Преимущества и недостатки полипропилена

Главная причина популярности труб из ППР при сооружении тёплых полов — экономичность

Стоимость их доступная, а это особенно важно при монтаже трубопровода на большой площади

Кроме того, полипропиленовые контуры:

  • обладают повышенной механической прочностью и эластичностью;
  • имеют отличный уровень герметичности — это обеспечивается методом специальной пайки, изделие получается монолитное, практически бесшовное, что позволяет размещать трубы под стяжку;
  • долговечны — при соблюдении правил укладки прослужат несколько десятков лет без аварии;
  • имеют небольшой вес — это делает процесс монтажа простым;
  • инертны — не поддаются воздействию агрессивных веществ;
  • не подвержены коррозии — тем самым внутри трубы не скапливаются отложения;
  • обладают хорошей звукоизоляцией;
  • экологически безопасны — при нагревании не выделяются вредные вещества.

Но даже в случаи его замерзания, не разрушаются стенки труб, так как полимер способен  расширяться, а при нагреве возвращается в первоначальную форму. Поэтому, трубы из полипропилена идеально подходят для укладки в загородных коттеджах, где хозяева проживают не постоянно, и пол работает от случая к случаю.

Однако у данного вида трубопрокатных материалов есть и минусы. Полипропилен легко воспламеним, и его нельзя укладывать в помещениях с повышенным уровнем пожароопасности (деревянных). Помимо этого, оптимальный рабочий температурный предел + 75 градусов. Стоит сказать, что ПП обладает плохой гибкостью, и сделать повороты под небольшим радиусом не получится.

Кроме того, обычные ПВХ трубы предназначены для использования в системе водоснабжения и канализации, а вот размещать их в тёплые полы нельзя, так как они не выдержат тепловую и гидронагрузку. Поэтому, в полы с обогревом необходимо укладывать армированный контур.

Трубы для теплого пола. Рекомендации специалистов // FORUMHOUSE

Watch this video on YouTube

Важно знать чем залить теплый водяной пол

Водяные теплые полы в последнее время стали достаточно распространенными. Это – превосходное дополнение к имеющейся основной системе отопления. Обычно теплые полы делают в ванной комнате, на кухне, но встречаются они и в жилых комнатах – например, в детской, ведь малыши предпочитают играть на полу, а зимой эта поверхность холодная. Систему теплого водяного пола можно включать и выключать по собственному желанию.

После ее обустройства возникает необходимость заливки пола. В связи с этим, многих потребителей интересует, чем залить теплый водяной пол. Работа эта несложная, так что на услугах специалистов можно сэкономить.

Чем залить теплый пол

Стяжку для водяного теплого пола выполняют после прокладки труб, как на фото. При выполнении стяжки необходимо в точности следовать рекомендациям специалистов.

Что касается того, какой раствор можно использовать, то существует два варианта:

  • специальные сухие смеси (полусухая стяжка)
  • цементный состав (бетонная стяжка).

Каждый способ имеет свои достоинства и недостатки. Прежде чем окончательно решить, чем залить теплый водяной пол, нужно познакомиться с особенностями обоих видов стяжки.

Заливка теплого пола: технология обустройства водяного и электрического полов своими руками

Самым популярным и распространенным материалом для этого является бетон. Но для заливки теплого водяного пола обычный бетон не подходит. В этом случае рекомендуется использовать раствор с цементом марки не ниже М-300 и фракцией 3-5 миллиметров. Также стоит помнить, что сцепление у отсева лучше, чем у песка.

Чтобы стяжка через некоторое время не раскрошилась, в раствор обязательно добавляют пластификатор. Его расход составляет 0,6-1 литр на «квадрат». Использование пластификатора позволяет уменьшить толщину стяжки примерно до 30 миллиметров. Если же его не использовать, то слой бетона должен быть около 50 миллиметров.

До заливки необходимо определить места, где будут находиться деформационные швы – они станут компенсировать температурные расширения бетона (детальнее: Как заливать теплый пол: тонкости монтажа ). Если тонкая стяжка будет делаться в помещении сложной формы и площадью более 40 «квадратов», то вместо дополнительной армирующей сетки лучше использовать фибру, которая хорошо перемешивается и равномерно распределяется.

Особенности полусухой стяжки

Полусухая стяжка имеет немало преимуществ:

  • стоимость сухой смеси меньше, чем бетонного раствора
  • не требуется выравнивание пола
  • после высыхания практически никогда не бывает усадки, трещин и прочих дефектов
  • во время работы используется небольшое количество воды, поэтому вероятность ее протекания на нижний этаж практически исключена
  • затвердевание и полное высыхание происходят быстрее, чем у бетона
  • пористая структура повышает звуко- и теплоизоляцию.

Заливка теплого пола: технология обустройства водяного и электрического полов своими руками

Выполнение полусухой стяжки

При данном виде заливки, в отличие от классической, требуется меньше воды для приготовления раствора. По этой причине для застывания и полного высыхания стяжки необходимо меньше времени. Если делается такая заливка теплого водяного пола, то результат получается более прочным. Непременное условие — добавление полимерных модификаторов и обустройство армирующего слоя.

Выполняют полусухую стяжку с применением фиброволокна следующим образом. Сначала следуют подготовительные работы.

Они выполняются в следующей последовательности:

  • очистка поверхности
  • укладка гидроизоляционного слоя
  • подготовка стен
  • выставление маяков.

Пыль и мусор убирают полностью. Это легко сделать с помощью мощного пылесоса. Неровности поверхности зачищают, а щели и трещины заделывают раствором. Гидроизоляция нужна для защиты основания от проникновения влаги, а также она является звуко- и теплоизоляционным слоем. Гидроизоляционный слой укладывают на пол сплошным полотном.

Заливка теплого пола: технология обустройства водяного и электрического полов своими руками

Стены по периметру всего помещения изолируют от стяжки демпферной лентой. Что касается маяков, то их выставляют из цементного раствора или применяют особые Т-образные рейки.

Затем готовят раствор. При использовании готовых сухих смесей необходимо в точности следовать инструкции производителя. Чтобы проверить качество смеси, нужно взять небольшое ее количество в руку и сжать в кулаке. Если выступила влага, то в растворе много воды, а если комок остался целым, то качество хорошее.

Заливка и шлифовка

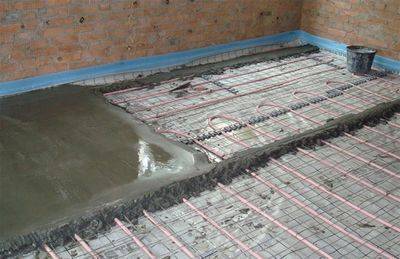

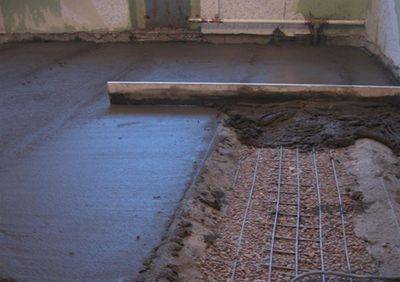

Заливка теплого водяного пола начинается после выставления маяков и приготовления раствора. Поверхность делят на отдельные зоны и заполняют смесью. Пол выравнивают правилом, движениями вправо-влево и на себя. Толщина слоя должна составлять не менее 30 и не более 40 миллиметров.

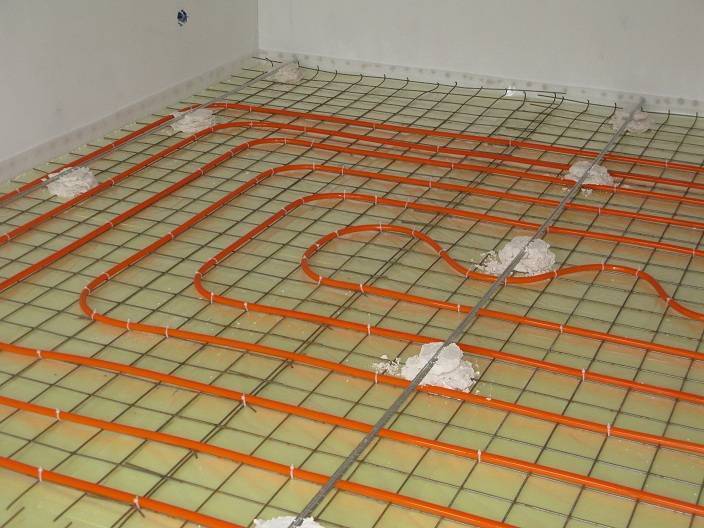

Закрепление маяков

Совет

Для намётки уровня будущего пола, до которого будет осуществляться заливка, устанавливают маяки для стяжки. Установка маяков выполняется обычно в больших помещениях, где необходимы ориентиры для определения уровня горизонта.

Маяками служат профили с размером ребра 10 мм. Их установка выполняется на одном уровне в горизонтальной плоскости. Расстояние между маяками должно быть одинаковым (50–70 см) – это облегчит выполнение стяжки.

Алгоритм монтажа маяков:

  1. По длинной стене необходимо установить лазерный уровень.
  2. На этой стене отмечаем линию монтажного горизонта.
  3. От стены делаем отступ 30–40 см.
  4. На раствор крепим первый маячковый профиль.
  5. Выравниваем его по линии на стене.
  6. Последующие маяки монтируем, соблюдая заданный шаг.
  7. Чтобы перенести горизонт с первого профиля, используем строительный уровень.
  8. Продолжаем монтаж маяков.
  9. Проверяем все маячковые профили на завершающем этапе.
  10. Оставляем их на 24 часа, чтобы раствор затвердел.

Видео о закреплении маяков:

Смесь для заливки стяжки

Заливка пола или стяжка – процедура, требующая большой внимательности и аккуратности. Избежать растрескивания пола при высыхании и в ходе функционирования системы можно, тщательно соблюдая температурный режим и строго следуя инструкции по приготовлению растворов.

Популярные статьи  Каркасное помещение над гаражом: пошаговый процесс строительства и монтажа

Для заливки применяют готовые самовыравнивающиеся смеси для теплого пола или самостоятельно замешанные на бетонной основе.

В первом случае смеси изготавливаются на основе гипса, требуют разведения водой до консистенции сметаны. Срок сушки пола в таком случае составляет от 3 до 5 дней. В этот период рекомендуется минимизировать влажность воздуха.

От применения данных растворов для стяжки пола в помещениях, постоянно подвергающегося воздействию воды (ванная, погреб) лучше воздержаться.

Самодельные смеси изготавливаются на основе цемента. Рекомендуемая марка – М300 и выше. Состав смесь имеет следующий:

  1. Цемент – 1 часть.
  2. Песок мелкозернистый – 4 части.
  3. Вода. Добавление воды производится до тех пор, пока смесь не приобретет консистенцию теста. При внесении воды необходимо постоянное перемешивание.
  4. Пластификатор. Он облегчает проведение стяжки, вносится в концентрациях, рекомендуемых производителем, в пределах от 1 до 10% от объема.
    Критерием правильной консистенции смеси является возможность лепить из нее комки, которые не рассыпаются и не растекаются. Если пластичность состава не достаточна – шарик трескается, значит, жидкости в смеси мало. Если смесь слишком жидкая – необходимо добавление песка с цементом.

Перед заливкой периметр помещения обтягивают демпферной лентой, которая служит для шумоизоляции, предотвращения растрескивания пола при нагревании.

Трубы и кабеля закрепляют жесткими хомутами.

Стяжка производится при температуре воздуха от 5° до 30° (ряд профессиональных смесей допускают укладку при более низких температурах, они имеют особую маркировку).

Максимальная площадь для единовременной заливки – 30 кв м. Большие пространства лучше разделить на участки. В местах деления поверхности на участки на трубы надеваются защитные гофрированные шланги.

Срок годности готового раствора составляет 1 час, по истечению которого использовать его нельзя.

Заливку одного участка производят оперативно и в один прием.

Сразу после процедуры смесь стоит проколоть в нескольких местах шилом или тонкой спицей, чтобы обеспечить выход пузырьков воздуха. Для этих же целей и дополнительного выравнивания применяют игольчатый валик или жесткую щетку. Игла должна быть длиннее толщины слоя раствора.

Сушка самодельных смесей происходит в течение 20-30 дней и имеет ряд особенностей:

  1. Недопустимы резкие перепады температуры в помещении, воздействие прямых солнечных лучей. Это чревато неравномерным высыханием и последующей деформацией.

Поверхность пола лучше накрыть полиэтиленовой пленкой и периодически (раз в несколько дней) смачивать жидкостью.

После высыхания рекомендуется включить систему отопления на несколько часов в режиме умеренной подачи тепла.

Рекомендуемая влажность воздуха – 60-85%.

Перед укладкой плитки, линолеума, паркета или деревянного настила обогрев необходимо выключить.

При использовании материалов, склонных к растрескиванию и набуханию влажность воздуха необходимо понизить до 65%.

Плитка укладывается на плиточный клей, ковролин, линолеум и ламинат непосредственно на стяжку.

Самостоятельный монтаж теплого водяного пола возможен только при наличии достаточного количества времени, аккуратного и четкого соблюдения всех инструкций и правил.

Предлагаем посмотреть видео, подробно рассказывающее о монтаже водяных теплых полов:

Разновидности и характеристики полипропиленовых труб

Полипропиленовые трубы широко применяются в строительной сфере, так как они не дорогие и достаточно прочные.

Они выпускаются двух видов: однослойные и многослойные. Каждый вид со своими положительными и отрицательными сторонами. Давайте рассмотрим их.

Однослойные

Однослойные полипропиленовые контуры бывают нескольких разновидностей:

  1. РРН — изготовлены из гомопропилена. Они не предназначены для тёплых полов, зато имеют широкое применение в системе водоснабжения, канализации и вентиляции.
  2. PPB — производятся из блок-сополимера полипропилена. Изделия данного вида прочны и стойки.
  3. PPR — в изготовлении применяется рандом-сополимер полипропилен. Контур из него равномерно распределяет нагрузку по своим стенкам.
  4. PPS — данное изделие трудновоспламеняемое. Трубы способны эффективно работать даже при нагреве до +95 градусов.

Многослойные

Многослойные полипропиленовые трубы, также выпускаются нескольких видов, и обладают следующими техническими характеристиками:

Алюминиевые — трубопровод имеет тонкую армирующую прослойку с наружной стороны. В процесс соединения таких элементов производится срезание алюминиевого слоя на 1 мм. Встречаются изделия, где армирование находится между стенками. Полипропиленовые трубы с армирующей прослойкой функционируют эффективно даже при + 95 градусов.

Стекловолоконные — армирование расположено между листами полипропилена. Этот вид отлично работает в конструкции тёплых полов.

Композитные — между двух слоёв полипропилена находится прослойка, которая объединяет в себе стекловолокно и алюминиевые волокна.

Как залить «мокрой» стяжкой

Если в раствор добавляют много воды, то получают «мокрую» стяжку. Раствор будет пластичным.

Соотношения компонентов следующие:

  • При укладке тёплых полов в сухом жилом помещении подойдёт раствор М200 с использованием цемента М500. Потребуется 1 часть цемента, 3 части песка и 1-1,4 части воды.
  • При укладке тёплых полов во влажном помещении (в санузле) нужен раствор М200 на основе цемента М400. Берут 1 часть цемента, 2,5 части песка и 1-1,4 части воды.
  • В реальности объём жидкости зависит от уровня влажности песка и количества пыли в нём. В связи с этим воду добавляют постепенно, перемешивают и контролируют пластичность. В итоге должна получиться смесь, похожая на густую сметану.

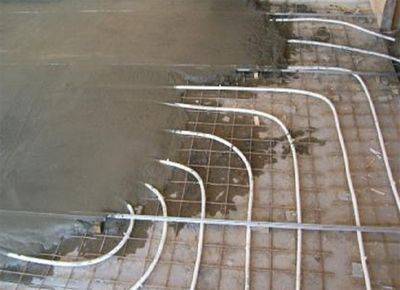

  • Раствор разравнивают между трубами, трамбуют, убирая воздушные пузырьки.

Процесс разравнивания смеси облегчает длинное правило и предварительно расставленные маяки. Углубления заполняют смесью и вновь выравнивают.

Выполняют стяжку из отсева таким же образом. Но всё делается более тщательно, трудозатрат понадобится больше. Достоинство «мокрого»способа — пластичность раствора, который легко разравнивать правилом.

Материалы для водяного теплого пола

Труба

Для водяных теплых полов используются трубы из сшитого полипропилена или металлопластиковые трубы. Подробнее читайте тут. Важными моментами при выборе трубы является ее рабочее давление (10 бар) и выдерживаемая температура (выше 90°С). Сертифицированные к продаже трубы имеют заданные характеристики, поэтому на этот момент обычно не обращают внимания

Более пристальное внимание уделяется диаметру трубы и таким характеристикам, как антикислородное покрытие. Диаметр трубы подбирается исходя из расчета теплого пола и варьируется в пределах 16-20 мм

Если расчет производить не хотите или не можете, ваш выбор труба диаметром 20 мм

Антикислородное покрытие трубы призвано обеспечить минимальное количество воздуха в системе теплого пола. Заметим, что при правильном монтаже и достаточном сечении трубы, такая характеристика трубы становится необязательной. Все остальные характеристики и особенности труб для водяного теплого пола призваны маркетологами обеспечить безбедное существование производителям труб, поэтому рассматривайте их исходя из собственных убеждений и возможностей

Если расчет производить не хотите или не можете, ваш выбор труба диаметром 20 мм. Антикислородное покрытие трубы призвано обеспечить минимальное количество воздуха в системе теплого пола. Заметим, что при правильном монтаже и достаточном сечении трубы, такая характеристика трубы становится необязательной. Все остальные характеристики и особенности труб для водяного теплого пола призваны маркетологами обеспечить безбедное существование производителям труб, поэтому рассматривайте их исходя из собственных убеждений и возможностей.

Коллектор (распределительный шкаф)

Важная часть системы теплого пола. Здесь собираются все ветки и петли труб теплого пола. Здесь происходит смешение горячей и холодной воды до нужной температуры. Здесь находятся клапаны, регулирующие теплоту ваших полов посредством увеличения-уменьшения количества воды в отдельном контуре. А также температуру всей системы в целом. В распределительном шкафу может устанавливаться насос для прокачки теплоносителя по трубам, в случае, если мощности встроенного в котел насоса не хватает для этой операции.

Важные моменты.

Количество клапанов должно быть равно числу труб подачи-обратки. Если у вас пять контуров теплого пола, берите коллектор с 10-тью клапанами (5х2 трубы). Настоятельно рекомендуется коллектор с регулируемыми клапанами. Так вы сможете настроить каждую из веток теплого пола отдельно от других

Это важно, т.к. разные помещения по разному прогреваются

У вас должна быть возможность увеличить или уменьшить температуру в отдельном помещении, не изменяя общую температуру теплоносителя. На коллекторе желателен воздушный клапан для удаления пузырьков воздуха из системы теплого пола.

У вас должна быть возможность увеличить или уменьшить температуру в отдельном помещении, не изменяя общую температуру теплоносителя. На коллекторе желателен воздушный клапан для удаления пузырьков воздуха из системы теплого пола.

Популярные статьи  Обзор видов и характеристик воздушных клапанов для канализации: устройство и принцип действия, как выбрать размеры 110 или 50 мм, пошаговое руководство по монтажу и использованию

Утеплитель

Перед укладкой труб водяного теплого пола, поверхность надо выровнять (перепады не должны быть больше 1-го сантиметра) и утеплить. Утеплять следует бетонные основания, деревянные же не требуют утепления, если они достаточной высоты. Толщина слоя утеплителя варьируется в пределах 20-150 мм в зависимости от того, что под ним. Если там потолок отапливаемого помещения, то слой будет небольшим, а если холодные полы по грунту, то толщина слоя возрастет. Рекомендуем использовать экструдированный пенополистирол в качестве подложки под теплые полы. Он обладает необходимой прочностью, гидроизоляционными и теплоизоляционными свойствами.

Фитинги и расходники

Необходимые фитинги и комплектующие для монтажа теплого водяного пола вам помогут выбрать в любом специализированном магазине. Ничего сложного в этом нет.

  • Для монтажа оконцовок труб берутся «евроконусы».
  • Для утепления труб — изоляция из вспененного полипропилена.
  • Так же можно приобрести фиксаторы для труб. Они служат для закрепления труб теплого пола в контуре с заданным шагом.
  • Важный расходник — демпферная лента. Ее надо будет приклеивать по периметру теплового контура, чтобы компенсировать тепловое расширение бетонной стяжки пола. Без нее стяжка может лопнуть.
  • Гидроизоляционная пленка.
  • Обычно рекомендуется укладывать армирующую сетку. Ее роль довольно сомнительна, поэтому класть ее или нет — это целиком ваш выбор. Мы считаем, что при должной толщине стяжки, фиксаторах для труб и прочном основании, армосетка не нужна. Но если у вас отсутствует хоть один из перечисленных факторов, то об армировании стоит задуматься.

Особенность монтажа

Монтаж наливного пола производится в несколько этапов. Каждый из них является важным, и проводить работы следует тщательно и аккуратно. Итак, алгоритм обустройства системы подогрева, основанный на применении электрического, инфракрасного или водяного теплого пола:

  1. Подготовительный этап. Во время его реализации следует тщательно выровнять поверхность, на которую будет укладываться теплый пол, очистить ее от грязи и различных нанесений. Необходимо также устранить неровности и отремонтировать дефектные участки.
  2. Если речь идет об укладке инфракрасного пола, следует учесть ряд нюансов. В их числе необходимость определить места расположения тяжелых предметов в помещении, главным образом, мебели, и на этих местах не устанавливать систему. Определить расстояние рабочих элементов до стен и строго его придерживаться во время монтажа. Наличие рядом приборов отопления является помехой для размещения пленок инфракрасного теплого пола. Конструкция под нагревом вполне может выйти из строя. Надо не упустить из виду необходимость укладки термоизоляционного слоя, изготовленного из материалов с низким уровнем теплопроводности. Особенно эффективным является фольгированное изделие, расположенное вверх металлической частью.
  3. Процесс монтажа пленочного пола. Пленки укладывают самостоятельно или с применением люверсов. Между собой элементы конструкции соединяют проводками и на выходе подсоединяют к терморегуляторному оборудованию. На этом этапе надо внимательно следить, чтобы не было разрывов электрической цепи, в противном случае установка работать не будет. Датчики устанавливаются в гофрированную трубу, защищающую данный вид оборудования от повреждений. Для проверки правильности монтажа установку запускают еще до заливки смеси наливного пола. Если элементы системы начинают медленно прогреваться, все сделано правильно и можно продолжать работы.
  4. Примерно таким же способом укладываются кабельные электрические полы. Но при этом некоторые технологические отличия есть. К примеру, запрещено укладывать один кабель на другой. Запуск системы, в том числе и тестовый, разрешается только после заливки и полного высыхания наливного пола. В противном случае система может выйти из строя.
  5. Монтаж водяного теплого пола отличается простотой. Элементы конструкции укладываются на предварительно подготовленную поверхность, соединяются между собой. После сборки всю конструкцию тестируют, заливают смесью наливного пола, и запускают в эксплуатацию.

В качестве основного конструкционного материала, из которого изготавливают системы водяного теплого пола, используют специальные виды пластика или же медь и ее сплавы.

Каждый из вариантов имеет свои достоинства и недостатки. Пластик гораздо дешевле меди, при схожей теплоэффективности. Но срок службы его относительно небольшой, да и механические характеристики оставляют желать лучшего. В свою очередь медные варианты долговечны и эффективны, но стоят дорого. Специалисты советуют последние, считая инвестиции достаточно эффективными.

Следующим является процесс заливки смеси наливного пола. Необходимо дополнительно протестировать работоспособность системы и лишь после этого приступать к работам.

Смесь подготавливается к заливке согласно инструкции, которая имеется на упаковке. Пропорции следует выдерживать достаточно точно, тогда удастся добиться требуемого результата.

После заливки необходимо просушить пол, добиваясь полного высыхания. В зависимости от состава и особенностей смеси этот процесс может занять от нескольких дней до нескольких недель.

После завершения этих работ система готова к эксплуатации. В этом случае тоже необходимо не забывать об инструкциях и следовать всем рекомендациям производителей.

Мы вкратце определили, как налить слой наливного пола на теплые полы, добиваясь эффективности их использования.

Установка направляющих для удобства заливки пола

Принципиальное устройство водяного теплого пола.

Установка правильно «маяков» или направляющих позволит залить хоть обычную, хоть самовыравнивающуюся, бетонную смесь максимально ровно. Квадратный металлический профиль, хорошо увлажненный деревянный брус с гладкой поверхностью или труба с круглым сечением прекрасно подойдут для этих целей — пирог будет выполнен по всем правилам. Направляющие устанавливаются параллельно, желательно от входной двери помещения к противоположной стене, на расстоянии, которое на 15-20 см меньше длины правила. В качестве правила можно использовать Т-образные направляющие или П-образный профиль. Крайние направляющие устанавливаются на удалении 30-40 см от стен. Количество направляющих и шаг их установки рассчитывается в зависимости от размера помещения и длины правила.

Итак, по предполагаемым линиям будущих маяков следует выложить правильно горки цементного раствора — смесь должна быть достаточно густой, и утопить в нем маяки таким образом, чтобы выдержать горизонтальный уровень. При выставлении направляющих обязателен контроль горизонтального их расположения при помощи как нивелира, так и уровня. Заливку пола бетоном можно начинать, когда раствор, на котором лежат направляющие, затвердеет. Если добавить алебастр в цементный раствор, то он схватится минут через 10-15. Можно замешивать раствор и залить бетонную основу.

На сформированную бетонную основу необходимо уложить слой наплавляемой гидроизоляции или слой гидроизоляционного материала рулонного типа с заведением его на стены, правильно формируя пирог. Уложенный слой нужно обязательно соединить с гидроизоляционным слоем стены и герметизировать их стыковые соединения.

Схема прямоугольной укладки водяного теплого пола.

После этого укладывается теплоизоляционный слой, для чего используется экструдированный пенополистирол, пенополиуритан. Плиты экструдированного пенополистирола необходимо укладывать плотно друг к другу, а стыки проклеивать клейкой лентой. Для теплоизоляции жилых помещений возможно использование пенопласта (минимум ПСБ35). Но нужно помнить, что такой утеплитель может со временем разрушиться, контактируя с битумом и цементно-песчаными растворами. Поэтому прежде чем уложить пенопласт на полимерно-битумное покрытие следует застелить слой полиэтиленовой пленки с нахлестом на стыках полос в 10-15 см. Толщина слоя теплоизоляции определяется теплотехническими расчетами.

На теплоизоляцию укладывается слой подстилки, например, из того же полиэтилена толщиной не менее 0,15 мм, для создания барьера от влаги, содержащейся в свежеуложенной бетонной основе пола.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
