Содержание

Выбор газового шланга

  • резиновый шланг
  • сильфонный шланг

Шланги газовые продают различной длины, перед покупкой определитесь какая вам нужна длина.

Рис. 1. Различные виды газовых шлангов

Резиновые газовые шланги

Резиновые газовые шланги самые простые и дешевые, наверно, поэтому и самые распространенные. Но резиновые шланги плохо защищены от механических воздействий, рекомендуемый срок службы 5 лет.

Рис. 2. Резиновый газовый шланг

Полимерные газовые шланги в стальной оплётке ранее были широко распространены, но во многих городах и странах они запрещены к применению. От шлангов для воды их отличает визуально желтые полоски в оплётке.


Сильфонный газовый шланг

Сильфонный газовый шланг более безопасен и долговечнее резиновых газовых шлангов, есть упоминания о сроках службы до 25 лет. Производят сильфонные шланги из нержавеющей стали, на концах шланга штуцера с резьбой с паронитовыми прокладками. Шланг легко изгибается, выдерживает давление до 6 атмосфер и температуру от -50 до +200 градусов С. На таком варианте остановил свой выбор и я.

Сильфонный газовый шланг с защитным покрытием это модель сильфонного шланга, которая защищена слоем полимерного покрытия.

Установка духового шкафа в кухонный гарнитур

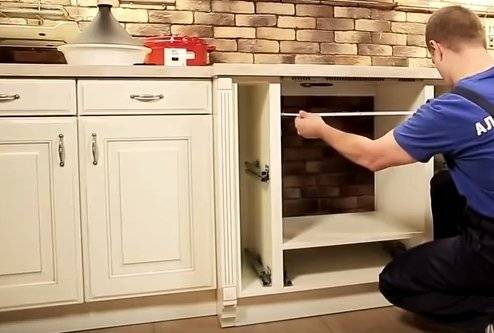

Сначала ниша мебели должна быть подготовлена. Критерии того, что она подходит для установки шкафа следующие:

  • нет перекосов дна, верха и стенок;
  • дно параллельно уровню горизонта;
  • все стороны ниши перпендикулярны между собой.

Как встроить шкаф, чтобы он был работоспособен долгое время? Как он крепится? Между стенками и шкафом обязательно должен оставаться зазор, ведь при работе духовка выделяет большое количество тепла. Размеры зазора определяются исходя от мощности духовки. В общем случае они следующие:

  • до задней стенки ниши от духовки остается 40 миллиметров;
  • до боковых стен мебели – 50 миллиметров;
  • до днища шкафа от низа не менее 90 миллиметров.

Подключение к электросети

В деревянных и старых домах от счетчика прокладывается отдельный кабель до духовки. Отдельная линия из медного провода должна быть трехжильной, устанавливается и отдельный автомат, срабатывающий на токе в 25 ампер. Кабель прокладывается с использованием кабель-канала, наружным способом. Для устройства на 3,5 киловатт и более автоматический выключатель нужно выбирать на сработку при 32 амперах.

Тип розетки зависит от вилки, используемой духовкой, чтобы ее можно было включить и вытащить, вынуть и вставить. Наиболее распространены трехштекерные пары с заземлением на 220 вольт.

Установку необходимо производить, предварительно обесточив квартиру. К клеммной коробке на задней стенке конструкции устанавливается питательный провод.

Необходимо помнить, что, кроме духовки, нужна варочная панель. Имеется три вида панелей:

  • индукционная панель для варки;
  • электрического типа панель;
  • газовая.

При сборе конструкции электрического духового шкафа нужно поставить и электрическую варочную панель. Может подойти и индукционная. Установка электроприборов производится весьма просто, крепление их тоже несложное, как и у духовки. Эта техника также встраивается, при правильной установке ее можно вытащить, не разбирая мебель.

Расчёт параметров для материалов

Выбор типа и диаметра кабеля

  • В зависимости от типа материала различают медные и алюминиевые кабели. Алюминиевая проводка встречается только в старых домах и практически вышла из употребления, поскольку она выдерживает только небольшую нагрузку. Для подключения духового шкафа и варочной панели рекомендуется использовать медь.
  • Способность выдерживать нагрузку также зависит от диаметра кабеля, а чем толще кабель, тем более устойчивой будет проводка. Для подключения духового шкаф и варочной панели можно использовать прямые подсчеты, однако на практике чаще всего люди ориентируются на нормы ПУЭ. Согласно стандарту для питания шкафа требуется кабель с диаметром сечения не менее 2,5 миллиметров, а для питания варочной панели — не менее 6 миллиметров.

Выбор автомата

Для определения технических параметров автомата можно также использовать прямые подсчеты, но оптимальным вариантом будет применение готовых норм ПУЭ по электричеству. Для питания духового шкафа рекомендуется применять автоматы с уровнем тока от 16 ампер, а для варочной панели — от 32 ампер. Также мастеру необходимо задуматься о покупке устройства защитного отключения (УЗО), которое автоматически обесточит линию при перегрузке.

Что следует знать о выборе УЗО:

Ток по УЗО должен превышать показатели по автомату, чтобы линия не вышла из строя

Для автомата на 16 ампер будет достаточно 25 ампер по УЗО, для автомата на 32 ампер — 48 ампер по УЗО.
Также рекомендуется обратить внимание на показатель порога отключения. Оптимальный показатель для нашего случая — это 10 мА (в противном случае обесточивание будет идти со значительной задержкой).

Выбор розетки

Как правильно установить и подключить встраиваемую духовку: устанавливаем духовой шкаф своими рукамиВыбор розетки

При выборе нужно также обратить внимание на розетку, чтобы при работе нагревательного устройства она не оплавилась. Для шкафа рекомендуется брать керамическую розетку на 16 ампер, а для варочной панели — на 32 ампер

Тип розетки зависит от типа электрической сети. В случае однофазной сети применяются розетки с 3 отверстиями (фаза, ноль, земля), для трехфазной сети используются розетки с 5 отверстиями (ноль, земля + 3 фазы).

Мощность духового шкафа электрического

  1. Большинство покупателей делают выбор на основании следующих показателей:
  2. функциональность,
  3. мощность прибора,
  4. энергопотребление.

Поэтому перед покупкой следует рассмотреть все описанные значения.

Электрическая модель

Потребляемая мощность духового шкафа может быть разной – от 1 до 4 кВт. Модели, которые имеют значение в диапазоне от 2 до 3 кВт, относятся к наиболее распространенным приборам и являются простыми устройствами для бытового использования.

Если же используются модели, потребляемая мощность которых больше 3,5 кВт, то следует оборудовать отдельную розетку, выдерживающую большую силу тока. Это необходимо для обеспечения нормальной работы электрической сети.

Большинство моделей встроенных духовых шкафов Bosch имеет определенные параметры. Высота обычно колеблется в пределах от 55 до 60 см, менее распространенными являются устройства высотой от 40 до 45 см.

Такие электрические приборы имеют удобную панель управления, на которой отображаются данные о процессе приготовления и другая информация о работе

Наличие дополнительных функций влияет на потребляемую мощность духового шкафа в кВт, поэтому на данный параметр также следует обратить свое внимание

Классы энергопотребления

Такие электрические приборы по степени энергопотребления разделяются на несколько классов.

  1. Существует семь классов, которые имеют следующие показатели энергопотребления (кВт/ч):
  2. менее 0,6;
  3. 0,6-0,8;
  4. 0,8-1;
  5. 1-1,2;
  6. 1,2-1,4;
  7. 1,4-1,6;
  8. более 1,6.

Все эти показатели относятся к встроенным духовым шкафам Bosch малого объема. Если говорить о приборах, имеющих большие размеры, то стоит отметить, что такие приборы, относящиеся к классу А, будут потреблять от 1 кВт/ч.

Газовые модели могут иметь мощность около 4кВт, что не очень сказывается на оплате за коммунальные услуги, ведь газ значительно дешевле электричества.

Влияние на температуру

Мощность электрического духового шкафа влияет на температуру, при которой происходит приготовление блюд. Если взять приборы со значением потребления электричества от 3,5 кВт, то они могут нагревать до пятисот градусов.

Стандартная температура колеблется в пределах 220 градусов. Это означает, что оптимальная мощность встроенного духового шкафа должна равняться 2,5-3 кВт. При этом максимальный температурный показатель может составлять 250°С.

Для безопасной работы с такими кухонными приборами необходимо учесть еще один параметр. Чтобы это сделать, достаточно поделить мощность встроенного духового шкафа Bosch, указанную в его характеристиках, ее на средний показатель, равный 220 Вт. В итоге получится искомая сила тока.

Популярные статьи  Как оформить лофт в маленькой квартире: 10 важных нюансов

При выборе духового шкафа следует учитывать основное правило – параллельное использование приборов, которые обладают мощностью более 3,5 кВт, запрещено. Альтернативным вариантом может стать приобретение газового устройства.

Как выбрать прибор

Многие задаются вопросом – какая мощность духового шкафа будет наиболее оптимальной? Чтобы это понять, необходимо учесть несколько моментов:

При покупке духового шкафа сначала стоит обратить на количество имеющихся функций. Многие отдают предпочтение тем моделям, которые имеют разнообразные режимы приготовления и, соответственно, обладают большой мощностью.

Но стоит задаться вопросом – будут ли задействоваться все представленные программы? Если их использование будет происходить очень редко, то приобретать подобный товар не следует.

Также следует подумать и о том, сколько электрических устройств имеется в вашем доме. Это необходимо, так как при одновременном включении духового шкафа и прибора, который также потребляет большое количество энергии, проводка может не выдержать, из-за чего произойдет отключение всей сети.

На выбор может повлиять и частота использования встраиваемого прибора. Если устройство будет работать очень редко, то можно смело выбирать более мощные модели, которые позволяют готовить блюда гораздо быстрее. При частом использовании лучше остановиться на выборе устройства, которое потребляет меньшее количество энергии.

Еще одним фактором, влияющим на выбор, является объем встраиваемого духового шкафа. Для большой семьи, конечно, лучше приобрести модель, которая позволит приготовить много пищи за один раз. Но такие приборы потребляют почти вдвое больше электричества, что скажется на счетах за свет.

Что нужно знать перед установкой духового шкафа и варочной панели

Перед приобретением духового шкафа или варочной панели необходимо рассчитать размер прибора. Он зависит от длины и ширины ниши / столешницы, в которую будет вмонтирована техника. Miele предлагает духовые шкафы размеров: 60 х 60 cм, 60 х 45 см, 90 х 48 см, а также варочные панели:

  • менее 40 см;
  • не более 60 см;
  • не более 75 см;
  • не более 90 см.

Для исправной работы варочной панели и духового шкафа необходимо наличие:

  1. Заземления. Предотвращает возможность поражения электрическим током.
  2. Защитного автомата. Для защиты от перегрузок и сбоев.
  3. Вентиляции.
  4. Достаточного уровня сопротивления в сети.
  5. Достаточного притока охлаждающего воздуха.

Подробные характеристики каждого прибора указаны на — в общей информации и руководствах пользователя.

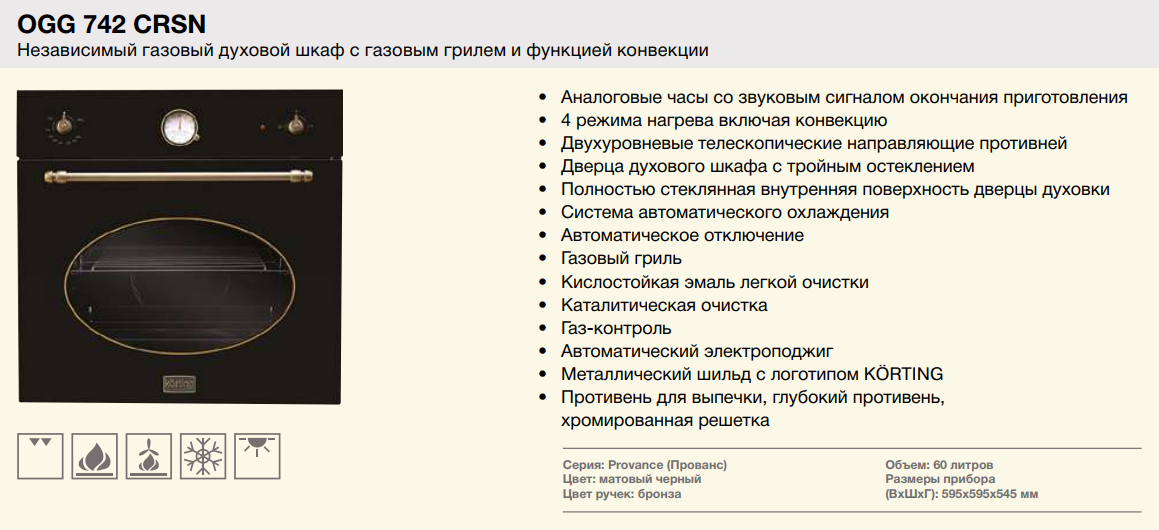

Подключение газового шкафа

Основная задача при самостоятельном подключении духового газового шкафа заключается в подводке газа к духовке. Перед тем, как подключить шкаф, надо осознавать, что эту работу должны выполнять квалифицированные мастера. В противном случае возможно нарушение соединений и утечка газа, что может привести к тяжёлым последствиям.

Важно!

Подключение любых газовых приборов строго запрещено на участке трубы до основного газового крана, в случае крайней необходимости эти работы должны производить лицензированные службы.

По правилам техники безопасности участок между общим краном, перекрывающим подачу газа, и варочной поверхностью должен быть надежно защищен от любых механических и температурных воздействий. Поэтому он выполняется из стальной водогазопроводной ВГП трубы, но данное требование устарело и во многих домах вместо стальной трубы используется специальный гибкий газовый шланг.

При монтаже важно обеспечить свободный доступ для экстренного отключения в случае возникновения аварийной ситуации. Подключение к системе центрального газоснабжения может быть осуществлено двумя способами: с помощью жесткой стальной или медной трубы, или посредством гибкого сильфонного шланга (резиновый шланг в металлической оплетке из нержавейки). Подключение к системе центрального газоснабжения может быть осуществлено двумя способами: с помощью жесткой стальной или медной трубы, или посредством гибкого сильфонного шланга (резиновый шланг в металлической оплетке из нержавейки)

Подключение к системе центрального газоснабжения может быть осуществлено двумя способами: с помощью жесткой стальной или медной трубы, или посредством гибкого сильфонного шланга (резиновый шланг в металлической оплетке из нержавейки).

При первом способе требуются сложные сварочные работы с вызовом специалистов, поэтому для подключения духовки своими руками проще использовать специальные газовые шланги. Сама работа в этом случае состоит из нескольких этапов.

Пример сильфонного шланга

Прежде всего необходимо убедиться в том, что всё применяемое оборудование и комплектующие сертифицированы и соответствуют нормам безопасности. Гарантией этого может служить приобретение всех деталей у официального надежного продавца.

Дополнительно на газовом шланге должен быть указан срок службы и условия эксплуатации изделия.

Если в кухню устанавливается только один духовой шкаф, достаточно присоединить сильфонный шланг от патрубка за общим краном газовой магистрали к входу духовки (при необходимости его можно заменить на более длинный).

При этом следует помнить, что запрещается использование бытовых газовых шлангов длиной более двух метров.

Пример тройника для варочной поверхности и газовой духовки

Часто возникает ситуация, когда к газовой сети нужно подключить встраиваемый духовой шкаф и варочную панель одновременно. В этом случае на наружном патрубке трубы или шланга делается разветвление путём установки тройника.

Далее к тройнику присоединяются два крана отдельно на встроенный духовой шкаф и варочную поверхность, от них при помощи двух сильфонных шлангов осуществляется непосредственное подключение газового оборудования.

Важно!

Нередко духовые шкафы имеют два входа для подключения с обеих сторон, поэтому необходимо на свободный патрубок после подключения ставить заглушку. Иногда входной патрубок духовки выходит из плиты не под углом, а прямо, что неудобно для подключения. В этом случае на его свободный конец устанавливается г-образный переходник, облегчающий подключение.

Электроснабжение духовки необходимо осуществлять по отдельной линии, всё подключаемое оборудование должно быть заземлено.

После работ необходимо проверить, как правильно собраны все комплектующие и их герметичность, с целью выявления возможных утечек газа. Для этого используется мыльная эмульсия, которая наносится на стыки всех соединений. В этом случае, если появляются пузыри, производится разборка проблемного соединения и уплотнение его ленточной обмоткой или паклей.

К подключению духовки нужно отнестись максимально серьезно, особенно если это газовый духовой шкаф

По завершении всех работ духовка устанавливается в предназначенную для нее нишу и фиксируется крепежными шурупами.

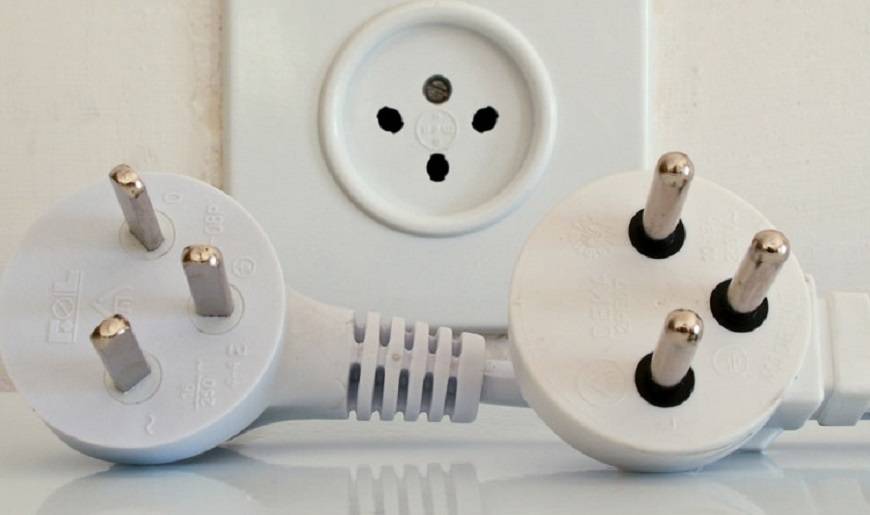

Какая розетка нужна для духового шкафа

Если собрались делать подключение духового шкафа через розетку, установленную на выделенной линии, сразу возникает вопрос: где она должна быть установлена. Тут вот в чем проблема. Розетка и вилка в таком случае, ставятся силовые, а вид у них мягко говоря» не очень» и размещать их над рабочей поверхностью неэстетично.

Потому ищут скрытый способ установки. Вот тут и возникает проблема: надо найти такое место, чтобы было легко включать/выключать оборудование, и чтобы было безопасно (исключить возможность попадания воды, пыли, грязи, механических повреждений). Есть несколько вариантов решения задачи:

Если кухонный гарнитур имеет цоколь, установить ее за духовым шкафом, на несколько сантиметров выше уровня пола. Не самый лучший вариант. Недостатков много. Первый — сложный доступ. Чтобы выключить/включить духовку из сети, придется чуть ли не ложиться на пол, просовывая руку до самой стены.

Второй — высокая вероятность загрязнения. На кухне, даже под мебелью, скапливается жир, грязь. Они обязательно будут и на розетке, что ухудшает контакт, снижает электробезопасность.

Если между верхней панелью духового шкафа и столешницей остается свободное пространство, его можно использовать для установки розеток. Хороший вариант для оборудования зависимого типа. Оно должно подключаться к одной розетке.

Вариант «так себе» с точки зрения доступности подключения — чтобы включить/выключить из сети надо поднять варочную поверхность. Если необходимо подключить независимый духовой шкаф, этот вариант не проходит вообще.

Установить розетку за духовкой на уровне 50-80 см от пола. В паре с длинным шнуром (не менее 120 см) ее можно будет выдвинуть и выключить. Именно так рекомендует сделать Bosсh. Но, этот вариант более чем спорный. Если учесть, что духовой шкаф фиксируется болтами к боковым стенкам шкафа, отключение от электричества будет тем еще квестом.

Популярные статьи  Лучшие бетономешалки для дачи и дома

Установить розетку в районе соседнего шкафа, выпилив в его задней стенке отверстие. Способ неплохой, доступ нормальный, с безопасностью тоже все неплохо. Единственный минус — рядом не всегда стоят шкафчики. Бывает, что это холодильник или другое оборудование.

Пару слов о выборе розетки и вилки. Если ставите автомат на 16 А, имеет смысл поставить электроустановочные устройства с таким же номиналом. Это гарантирует длительную и бесперебойную работу без подгорания контактов и оплавления корпуса.

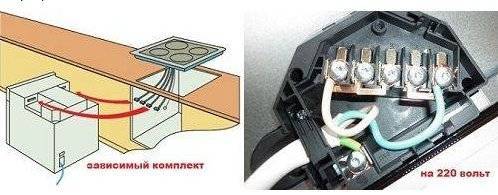

Установка клеммной колодки

Подключение бытовой техники через клеммную колодку считается более надежным. Контакт тут обеспечивается прижимными винтами, что более надежно чем при включении через вилку и розетку. Недостаток такого подключения — относительная сложность размыкания цепи.

Придется снимать крышку, откручивать болты, которыми держится провода, выдергивать их. Потому используют его только при условии наличия на линии автоматического выключателя. Причем, желательно чтобы он был двухполюсным и разрывал сразу и фазу, и нейтраль.

В квадратную отлично становится трехконтактная колодка. Если надо подключить духовой шкаф к трехфазной сети, под пятиконтактную колодку надо будет ставить продолговатую модель.

Вариант установки клеммной колодки для подключения духового шкафа

Коробку можно закрепить на поверхности стены. Такой вариант подходит, если проводку тянут после завершения ремонта. Если кабель прокладывают в штробе, имеет смысл и коробку утопить в стену.

При подключении надо будет зачищенные от изоляции провода вставить под металлические пластины, затянуть контакт прижимными болтами (отверткой). При этом надо прикладывать приличные усилия — чтобы контакт был хороший.

Обратите внимание, что при подключении нельзя перепутать провода. Фазный провод с духового шкафа должен быть напротив фазного, пришедшего со щитка, нейтраль (ноль) — строго напротив нуля, земля — напротив земляного

Это важно. Будьте внимательны

Установка и подключение электрического шкафа

Встраиваемый духовой шкаф вполне может быть и газовым. Однако такое подключение к сети может выполняться только специалистами газовой службы – все эти нюансы ими тщательно контролируются.

Совет! Перед подключением духовки подача газа в квартиру перекрывается. Поэтому выгоднее устанавливать и варочную поверхность сразу.

Процесс подключения состоит в соединении духового шкафа с трубой, которая подает газ в кухню, посредством специальных газовых шлангов, при этом источник газа должен находиться на расстоянии до 1,2м от духовки.

Перед окончательным включением техники газ обязательно проверяется на включение – как только появится характерный запах, подача газа вновь перекрывается до устранения неполадок. По завершению работ технику подключают к электрической сети (от электричества работают поджиг, освещение).

Тумба для духовки делается высотой 720 мм, без учёта высоты регулируемых пластиковых ног, и шириной 600 мм, глубина корпуса 560 мм, что превышает глубину стандартного корпуса 522 мм.

Внимание!

При проектировании тумбы для встраиваемого духового шкафа обязательно изучите схему встраивания из инструкции к Вашей духовке.

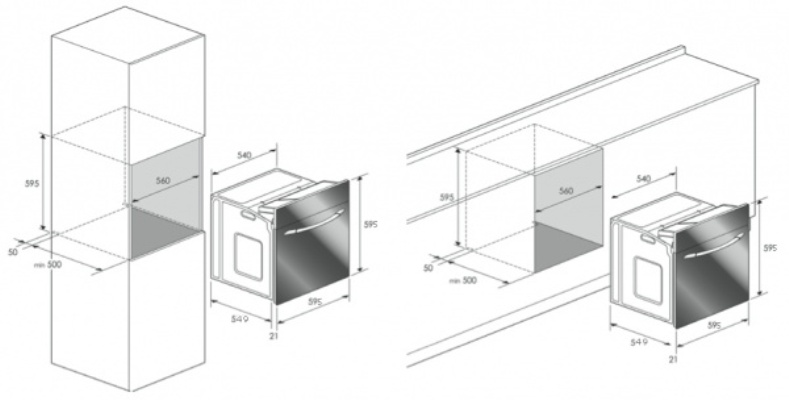

В нашей инструкции размер проема для установки духовки 595*595 мм — это стандарт, но встречаются духовки другого размера, поэтому будьте внимательны. Кстати, на схеме
Вы ещё видите, что глубина корпуса для духовки должна быть не менее 560 мм.

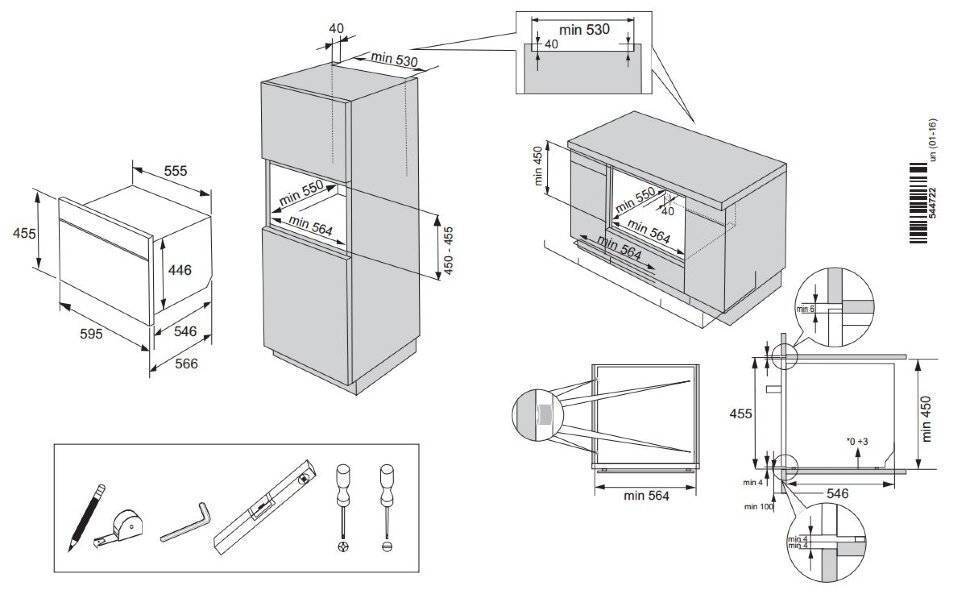

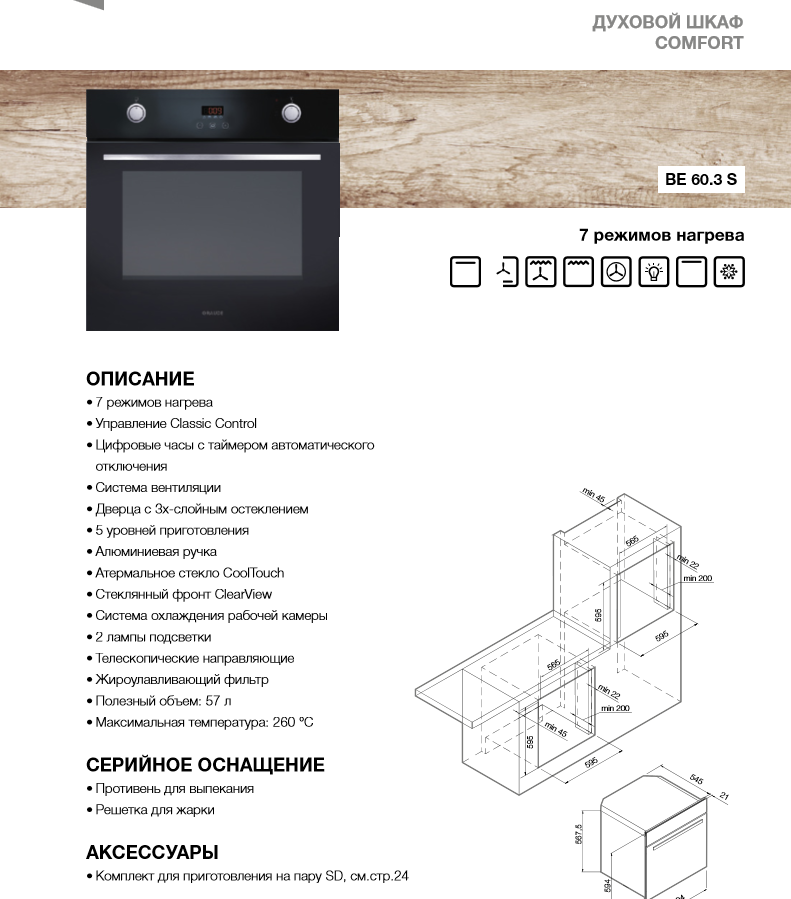

Рис. 16. Схема встраивания электрической духовки
Рис. 17-18. Корпус тумбы для духовки

В нижней части корпуса для духовки устанавливается ящик метабокс самой малой высоты, подробно читайте о метабоксах
на странице о направляющих метабокс.

Внимание!

При проектировании ящика не забудьте оставить пространство по высоте не менее 595 мм для духовки. Корпус для духовки делается без задней стенки, чтобы избыткам тепла было куда уходить.

Рис. 19. Корпус духовки, задняя верхняя стяжная панель расположена вертикально
Рис. 20. Ящик в нижней части тумбы для духовки

На торцы боковых стенок корпуса для духовки крепим термоизоляционные планки, они покупаются отдельно, подробно о таких планках
читайте в статье о секретах надежной кухни.

Термоизоляционные планки защитят фасады на смежных корпусах, особенно это важно, если фасады пленочные. В противном случае возможно отслоение пленки и нужно будет покупать новые фасады

Рис. 21. Установка термоизоляционных планок

Кстати, духовки продаются без евровилки, её надо купить отдельно. Как подсоединить евровилку читайте на специализированных сайтах или доверьте это электрику, если боитесь.

Что касается подготовки разводки для электрической духовки, то это тоже не тема мебельного сайта. В
нашем случае дом новый и в нём всё уже учтено, оставалось только вилку подключить к розетке, а вернее к удлинителю.

Рис. 22. Электрическая духовка перед установкой в тумбу
Рис. 23. Схема крепления духовки к корпусу тумбы

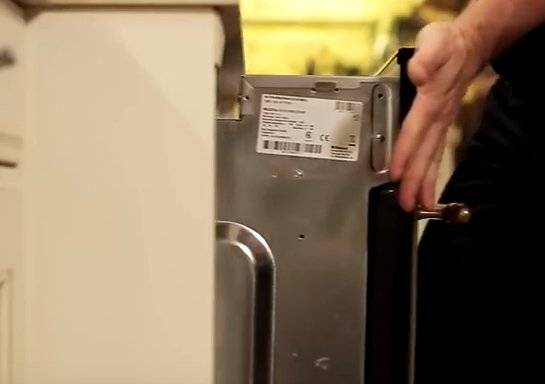

Рис. 24. Установка электрической духовки

Электрический духовой шкаф самостоятельно установить проще, чем газовый. Перед тем, как встроить духовой шкаф, необходимо обеспечить следующие условия:

  • необходимое расстояние от ближайших поверхностей: между боковыми стенками соседних тумбочек и кухонной стеной — около 5 см., расстояние от пола 5 — 9 см.
  • Саму духовку желательно выставить строго по уровню, неточная установка может привести к нарушению ее работы.

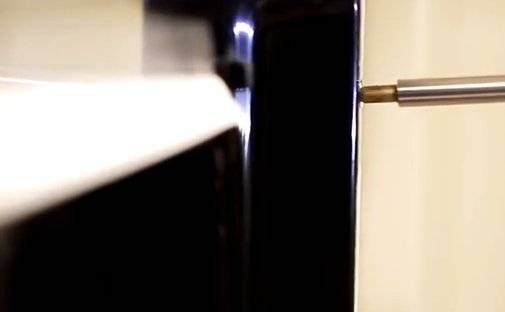

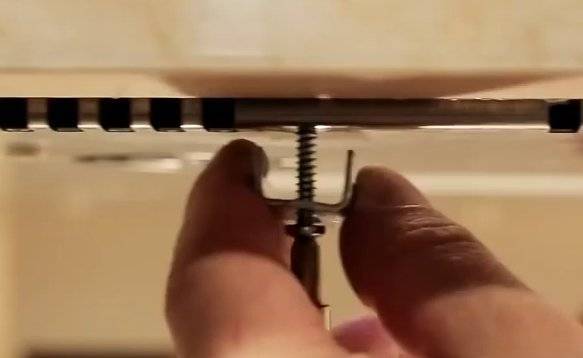

  • Далее духовка прикручивается к боковым стенкам установочного шкафчика или к дополнительным деревянным планкам, закрепленным на стенках соседних кухонных тумбочек.

Основная трудность при установке электрического духового шкафа заключается в вопросе, как подключить его к электрической сети. Большинство духовок рассчитаны на очень высокое электропотребление, поэтому не каждая проводка выдерживает такую нагрузку. Решая, как правильно подключить электрический шкаф, приходится идти на монтаж дополнительной линии для подключения к силовому щиту и установки отдельного автомата.

Электрический духовой шкаф установить намного легче чем газовый, следует лишь придерживаться основных правил

Выпускаемые модели духовых шкафов предусматривают два способа подключения в электрическую сеть: через вилку с розеткой или напрямую через колодку.

В первом случае выбирается вилка и розетка по максимальному току: для плиты мощностью до 3,5 кВт. они должны быть рассчитаны на ток 15 А., при мощности до 5 кВт. это значение возрастает до 32 А. Применяются трехконтактные розетка и вилка с заземлением (обычно это провод желто-зеленого цвета), контакты с белым и голубым проводом подключаются к сети.

При подключении через клеммную колодку с винтовыми зажимами также соблюдается цветовая маркировка.

Инструктаж по установке духового шкафа

Процесс установки газового духового шкафа осуществляется в три этапа:

  1. Подготовка к установке.
  2. Монтаж.
  3. Соединение газового оборудования с общей магистралью.

Нужно разобраться в каждом этапе поподробнее, во избежание возникновения вопросов на тему правильного монтажа газового оборудования.

Этап 1 – процесс подготовки к монтажу

Процесс включает в себя ознакомление с инструкцией по эксплуатации газового оборудования. Многие недооценивают данный этап, хотя от подробного изучения правил зависит продолжительность эксплуатации газового оборудования.

Для успешного монтажа кухонной плиты, следует сначала его распаковать и произвести осмотр всех его сторон, включающих:

  • Лицевую часть, на которой располагаются кнопки регулировки и дверца духового шкафа, не должна иметь дефекты, потертости, царапины. До окончания процесса установки не следует пока снимать защитную пленку.
  • Заднюю часть, с находящимися на ней атрибутами подключения к электрической сети и газовому сообщению.
  • Внутреннюю часть расположена внутри газового оборудования.
  • Выступающую часть характеризует наличием ручки дверцы и вентилей, регулирующих уровень мощности подачи газа.

Проверьте укомплектован ли шкаф всеми деталями, необходимыми для монтажа, сверив его наличие с комплектацией, указанной в техническом паспорте: наличие противней, поддонов, решеток гриля, крепежных и фиксирующих элементов.

Крепежный комплект состоит из направляющих, нескольких штук саморезов, возможно, небольшое количество крепежных деталей вас удивит, но для монтажа газовой плиты больше и не нужно.

Проведя проверку комплектации необходимых деталей, и проведя осмотр оборудования на отсутствие дефектов, можно перейти к подключению шланга для газа и установке газового оборудования.

Этап 2 – установка духового шкафа

Имея стандартные размеры и газового оборудования, и кухонной гарнитуры, в процессе осуществления установки, следует проследить за тем, чтобы размеры ниши и газового оборудования совпадали. Для проверки необходимо вставить плиту в нишу кухонной гарнитуры, он должен встать не плотно, имея небольшой отступ, который позволит без труда закрепить направляющие элементы.

Инструкции производителей по установке сводятся в следующем, что газовую плиту, согласно чертежным схемам, необходимо устанавливать либо на панель, находящуюся сверху, либо на направляющие элементы, расположенные по бокам. Для формирования стабильности плиты, ее корпус следует закрепить саморезами.

Процесс подключения электричества и шланга для газа совершают еще до момента фиксации оборудования.

Этап 3 – соединение духового шкафа с газовой магистралью

Для совершения данного действия, потребуются следующие набор инструментов:

  • отвертка;
  • газовый и разводной ключ;
  • фум-лента, предназначенная для герметизации и соединения газовых труб;
  • мыльный раствор.

Согласно правилам установки газового оборудования, во избежание возникновения аварии, установку газовой плиты следует производить с отдельным отводом трубы с установленным на нем краном, необходимым для отсечения газа. Подводка оказывает дополнительную защиту, путем присоединения ее через диэлектрик.

Правила установки диэлектрической вставки сводятся в следующем:

  1. Приобретение диэлектрика
  2. Выбор места для установки
  3. Установка диэлектрика
  4. Подключение газовой проводки

Другой конец диэлектрика подсоединяется к духовке. Газовый шланг одним концом должен быть подключен к газовому оборудованию. Следует учесть, то что шланг должен быть достаточной длинным, чтобы свободно доставать к подключению, даже в тот момент, когда газовое оборудование не вставлено в кухонный гарнитур. В этом и состоит один из нюансов установки газового оборудование встроенного типа.

Процесс проверки качества установки газового оборудования производят «по-старинке», а именно мыльный раствор наносят на газовую трубу и открывают поток газа. Появление пузырей означает плохую герметизацию, а их отсутствие означает, что монтаж произведен успешно

В противном случае при возникновении пузырей, следует повторно произвести герметизацию стыков ил пригласить газового специалиста для устранения прорех. После завершения процесса установки газового оборудования, необходимо произвести проверку исправности техники и правильно подключения, путем подключения оборудования к электрической сети.

Последний завершающий этап установки состоит в закручивании крепежных деталей и финишной проверке правильности подключения и установки.

Подключение устройства и проверка работы

Духовой шкаф подключают к сети двумя способами: через вилку с розеткой или через клеммную колодку. Когда выбран первый вариант, вилку с розеткой подбирают по максимальному току. Для печи мощностью до 3,5 кВт они должны быть рассчитаны на 15 А. Если мощность до 5 кВт, их значение — 32 А. Используют трехконтактные розетку и вилку с заземлением. К заземляющей пластине вилки присоединяют желто-зеленую жилу соединительного кабеля. Два оставшихся провода подключают к клеммам. При этом контакты надежно зажимают.

Чтобы подключить прибор, к отверстию, которое располагается на задней стенке ниши, протягивают провод. Его конец присоединяют к духовому шкафу. Назначение клемм и схема подключения указаны в технической документации к устройству. Сзади откручивают защитную панель и подводят провод ПВС 3*6. Фазную жилу (серого или коричневого цвета) заводят под клемму с буквой «L». Нулевую жилу (синюю) затягивают на клемме с буквой «N». Жилу заземления (желто-зеленую) помещают под винт со знаком «заземление». Затем закрепляют проволочный зажим. После этого устройство следует вставить на место и закрепить.

Когда кабель идет напрямую от распределительной коробки, схема остается идентичной с подключением через розетку и вилку. При этом также соблюдают цветовую маркировку.

После монтажа проверяют работоспособность техники. Сначала включают автомат и вставляют вилку в розетку. Затем производят включение по инструкции и проверяют функционирование. При этом печь запускают на полную мощность.

Описание рабочего процесса

Главное, о чем следует помнить – при работе с электричеством следует соблюдать технику безопасности. Обязательно проверяйте, обесточена ли линия при подключении. Если в электрике опыта у вас нет, лучше привлечь к этой части процесса профессионала, так будет намного проще.

Установка варочной панели

Эта часть процесса состоит из нескольких действий:

Иллюстрация Описание
Как правильно установить и подключить встраиваемую духовку: устанавливаем духовой шкаф своими руками Вырезается проем под варочную панель. Работа делается так:
  • Изучается инструкция, чтобы уточнить размер проема под установку варочной панели. Дополнительно можно измерить нижнюю часть конструкции, чтобы увидеть фактические параметры;

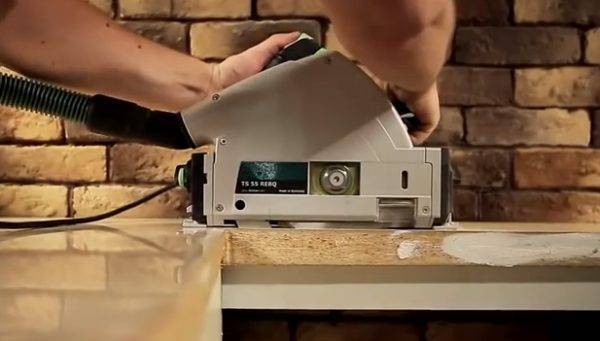

  • Столешница размечается под вырез, после чего производится пропиливание проема. Работу можно выполнять дисковой пилой или электролобзиком, второй вариант удобнее.
Как правильно установить и подключить встраиваемую духовку: устанавливаем духовой шкаф своими руками Готовый проем проверяется. Вначале сверьтесь с помощью рулетки, а затем можно поставить панель, чтобы убедиться, что все нормально и не нужно дорабатывать отдельные места выреза.

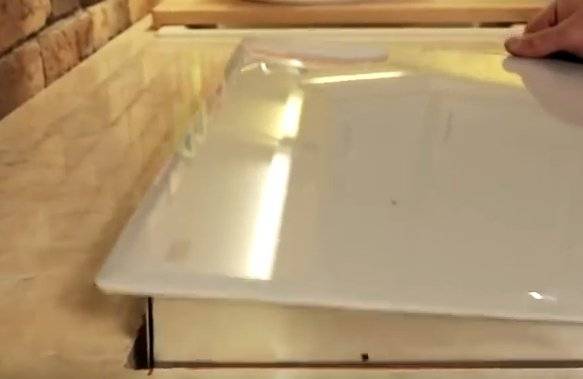

Как правильно установить и подключить встраиваемую духовку: устанавливаем духовой шкаф своими руками Варочная панель ставится на место. Работа выполняется аккуратно, вначале заводится одна сторона, а затем элемент вставляется до конца. Если панель тяжелая, то можно привлечь помощника.
Как правильно установить и подключить встраиваемую духовку: устанавливаем духовой шкаф своими руками С нижней стороны столешницы панель закрепляется. Для этого используются специальные фиксаторы, которые идут в комплекте. Этот этап всегда подробно показан в инструкции, идущей в комплекте с оборудованием. Для выполнения работы понадобится шуруповерт или обычная крестообразная отвертка.

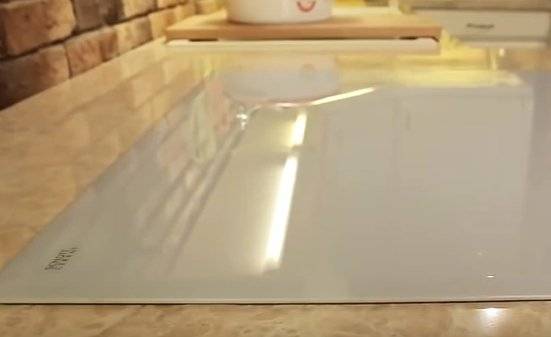

Как правильно установить и подключить встраиваемую духовку: устанавливаем духовой шкаф своими руками Положение панели проверяется, она должна плотно прилегать к столешнице по всему периметру и располагаться ровно относительно боковых краев.

Установка духового шкафа

Эта часть работ немного сложнее, тем не менее, ее тоже можно сделать самостоятельно. Предполагается, что у вас уже есть готовый шкафчик под установку оборудования, в его верхней части уже установлена варочная панель, так как она всегда должна стоять над духовкой, иначе не получится подключить систему.

Процесс выглядит так:

Иллюстрация Описание
Как правильно установить и подключить встраиваемую духовку: устанавливаем духовой шкаф своими руками Проверяются размеры ниши под духовку. Естественно, она должна быть чуть больше, чем корпус конструкции, все необходимые зазоры прописаны в инструкции, но обычно они составляются 20 мм по сторонам и сверху и 50-70 мм снизу.

Лучше, чтобы задней стенки не было вообще, если она есть, то не забудьте предварительно просверлить отверстие под проводку.

Как правильно установить и подключить встраиваемую духовку: устанавливаем духовой шкаф своими руками

Производится подключение системы. В зависимом комплекте штекеры варочной панели вставляются в разъемы на задней стороне корпуса духового шкафа. А сам духовой шкаф подключается к сети через розетку или колодку, как на фото, все зависит от ваших пожеланий. Если вы решили использовать вилку, то помните, что нужен вариант с заземлением.

Как правильно установить и подключить встраиваемую духовку: устанавливаем духовой шкаф своими руками Духовой шкаф ставится в нишу. Система с подключенными проводами аккуратно заводится в шкафчик. Следите, чтобы кабель не придавливался корпусом и расположился аккуратно внутри проема.

Корпус должен заходить до упора, без перекосов и пустот между крепежной планкой и стенкой мебели.

Как правильно установить и подключить встраиваемую духовку: устанавливаем духовой шкаф своими руками Положение духового шкафа проверяется уровнем. Убедитесь, что он располагается ровно и по горизонтали, и по вертикали. При необходимости внесите поправки, чтобы выставить оборудование ровно и точно.
Как правильно установить и подключить встраиваемую духовку: устанавливаем духовой шкаф своими руками Корпус закрепляется в проеме. Для этого используются саморезы, идущие в комплекте, они вкручиваются в отверстия в верхней и нижней части каркаса.

Для удобства можно предварительно просверлить отверстия под крепеж, их диаметр должен быть на 1 мм меньше, чем диаметр используемых саморезов.

Как правильно установить и подключить встраиваемую духовку: устанавливаем духовой шкаф своими руками Производится запуск и проверка оборудования:
  • В первую очередь включается варочная панель. Проверяется работоспособность всех сегментов. Убедитесь, что все режимы функционируют как положено;
  • Включается духовка, проверяются все режимы и дополнительные функции при их наличии;
  • После первого запуска духовку нужно прокалить, обычно она выставляется на температуру 250 градусов и включается примерно на 30 минут;
  • После остывания внутренний отсек тщательно моется с использованием щадящего моющего средства.
Как правильно установить и подключить встраиваемую духовку: устанавливаем духовой шкаф своими руками Можно пользоваться оборудованием. Как видите, в работе нет ничего сложного, главное – соблюдать аккуратность и тщательно изучить инструкцию по монтажу, обычно она дает подробные рекомендации со схемами, по которым легко разобраться во всех нюансах.
Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
