Какие бывают виды анкеров — их конструкция и области применения

Механические анкеры

За простотой установки механических анкерных болтов стоит расчёт внутреннего давления, напряжения и нагрузок. Ошибка может привести к срезу болта или его вырыву, даже с частью основы. Кроме того, надо предвидеть возможный изгиб выступающей части и химические реакции на воздействия окружающей среды.

  1. Закладной анкер устанавливается в каркасе сооружения перед заливкой бетона или в каменной стене во время её возведения. Этот вид крепежа рассчитан на высокие нагрузки, установка сопряжена с определёнными сложностями и материальными вложениями.
  2. Распорный анкер осуществляет соединение за счёт силы трения конического элемента (гильзы, капроновой втулки, пружинного кольца) распираемого поступательным движением болта. Используется для крепления массивной конструкции на основу из бетона, кирпича или камня. Двухраспорный анкер, обычно имеет две гильзы и осуществляет более надёжное соединение. Еще больше информации о данных анкерах здесь.
  3. Забивной анкер предполагает распор металлической надрезанной втулки при забивании в неё крепёжного стержня. Выполняется вручную или с помощью пневматического инструмента. За счёт фрикционного соединения очень эффективен при работе с плотными основаниями. Об забивных анкерах читайте в этой статье.
  4. Клиновой анкер, оригинальный по своей конструкции, устанавливается в сверлёное отверстие путём забивания и вкручивания болта с металлической муфтой до получения максимального уровня сопротивления, обусловленного силой трения. Обладает способностью выдерживать большие нагрузки. Особенности клиновых анкеров рассмотрены в отдельной статье.
  5. Анкерный болт с кольцом или крюком — механический тип анкера, предназначенный не только для преодоления внутренних нагрузок, но и внешних, если учесть, что его используют для подвесных конструкций, крепления тросов, цепей и шарнирных систем. Устанавливается способом забивного или клинового анкера. Более подробно о таких анкерах читайте тут.
  6. Рамный анкер — облегчённый вариант анкерного болта для крепежа пластиковых и деревянных конструкций оконных рам, а также щелевого кирпича, бетона, камня. Особенность — форма головки, позволяющая уровнять её с поверхностью основания. Соединение расклинивается за счёт латунной или стальной цанги. Подробнее рамные анкера мы рассмотрели в данной статье.
  7. Анкер-шпилька — крепёжный элемент, имеющий два крепёжных конца. Затяжка соединения осуществляется с помощью гайки. Используется для монтажа несущих консолей, тяжеловесных конструкций, кабеля, антенн, мачт, ограждений к полнотелому основанию и перегородкам. Более подробно о анкер-шпильке гайке рассказано тут.
  8. Анкер фасадный предназначен крепить элементы навесных фасадов. Имеет муфту из полиамида и оцинкованный шуруп. Головка шурупа за счёт шайбы прижимает облицовку фасада. Подробнее о фасадных анкерах читайте в этой статье.
  9. Анкер потолочный, функционирует по принципу клинового, имеет ушко. Компактен, надёжен, используется для монтажа подвесных конструкций, люстр и светильников. Подробнне о них читайте здесь.
  10. Пружинный анкер — облегчённый крепеж для тонкостенных конструкций. Крепление осуществляется за счёт разворачивание пружины, проходящей через отверстие. Поступает в продажу с крюком или кольцом для использования в обустройстве интерьера.

Размер и вес анкеров

Назначение анкеров в строительстве — фиксировать конструкции при определённых условиях и монтировать элементы к тем или иным поверхностям.

Особенности материалов, их характеристики (толщина, плотность) как самых деталей. так и рабочих поверхностей породили многообразие в семействе анкеров.

И всё же, основные характеристики для размеров будут длина и диаметр крепежа.

Маркировка анкеров

Условно анкеры можно классифицировать на малые (d до 8 мм), средние (d = от 8 мм до 12 мм), крупные (длина от 120 мм, d до 30 мм).

Самая большая представленность размеров имеется для анкерных болтов, рамных анкеров, дюбель MOLLY: на каждый диаметр изделия можно выбрать 4-5 размеров по длине.

Назначение: для установки в бетон, газобетон, природный камень. Используется для больших и средних нагрузок, может устанавливаться на небольшом расстоянии от других анкеров и края бетона

Назначение: крепление самонесущих, ненесущих конструкций, металлических, деревянных балок перекрытия, фасадных систем, инженерного оборудования, подвесных инженерных коммуникаций

Маркировка/Обозначение крепежа: Анкерный болт / Втулочный анкер болт / Анкерболт / Распорный анкер

Назначение: крепление самонесущих, ненесущих конструкций, металлических, деревянных балок перекрытия, фасадных систем, инженерного оборудования, подвесных инженерных коммуникаций

Маркировка/Обозначение крепежа: HNM

Назначение: быстрое крепление металлических деталей, профилей, планок, подвесных потолков и т.п. в потолок — в материалах типа бетон, натуральный камень, полнотелый кирпич

Маркировка/Обозначение крепежа: WAM

Забиваемый анкер с распорным клином

Применение: для ответственных креплений в бетоне без трещин, в кирпичной кладке (металлических балок перекрытия, фасадных систем, металлических лестниц, оборудования, подвесных инженерных коммуникаций)

Маркировка/Обозначение крепежа: DRM / забивной стальной анкер

Забивной анкер-цанга латунная

Применение: крепление воздуховодов, трубопроводов, инженерного оборудования, подвесных инженерных коммуникаций, ненесущих, декоративных, защитных конструкций

Маркировка/Обозначение крепежа: цанга латунная / LAZ / Забиваемый анкер

Анкер-дюбель MOLLY для тонких плит

Применение: для крепления строительных материалов к основаниям, отличающимся низкой несущей способностью (ГКЛ, ДСП, волокнистый бетон, пустотелые материалы с небольшим размером пустот)

Маркировка/Обозначение крепежа: дюбель для пустотелых конструкций / MOLLY / анкер для пустотелых плит / Молли

Применение: для крепления подвесных потолков в плотных строительных материалах

Маркировка/Обозначение крепежа: WAM / анкер потолочный с ушком

ТОП товаров из нашего каталога

Анкер маркируется WAM аббревиатурой с цифрами размеров — первая цифра обозначает ширину резьбы, вторая — диаметр сверления, а третья — общую длину анкера. К примеру, WAM-08080 — это анкер клиновой с 8 мм резьбой, диаметром 8 мм, и общей длиной 80 мм. Размер крепежа начинается с минимальной длины — 40 мм и увеличивается на 5 мм.

Есть клиновые виды более 10 см. Чем больше длина анкера, соответственно, тем больше становится минимальная глубина крепления. Например, для WAM-08080, длина которого 80 мм, используют глубину крепления не меньше 40 мм, а вот анкер длиной 40 мм можно применять при 27 мм минимальной глубины крепления.

Популярные статьи  Какую краску выбрать для стен: ТОП-13 лучших декоративных красок

В разделе сайта «Строительный крепеж / Анкеры» Вы можете определить вид необходимого при Ваших условиях крепления. Затем уже подберите его размер с учетом параметров прикрепляемого элемента и основания, или скрепляемых материалов.

Основные конструкции механических анкеров

По своей конструкции механические анкеры также распределяются на следующие основные разновидности.

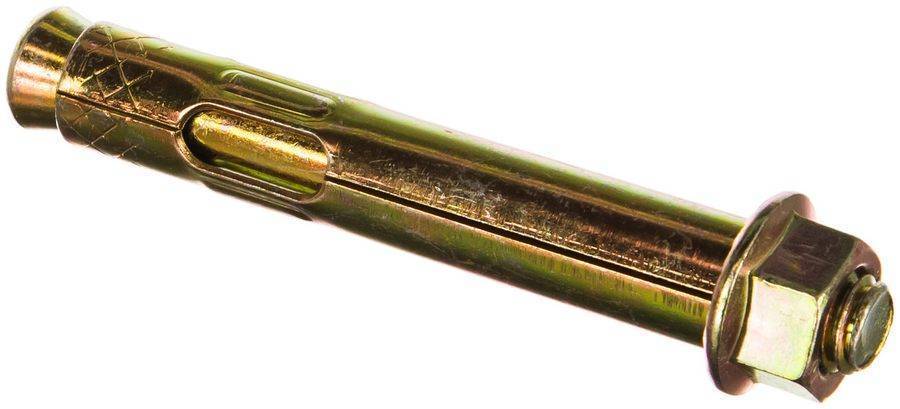

Болт с гайкой

Какие бывают виды анкеров - их конструкция и области применения

Простейший вид распорного крепежа, представляющий собой стержень (болт) с конусообразным концом, гильзой с четырьмя вырезами и гайкой. Гайка выступает в роли фиксатора — с ее помощью конструкция фиксируется в заранее высверленном посадочном отверстии, диаметр которого равен диаметру гильзы. После вбивания стержня в отверстие гайка поворачивается по часовой стрелке, тем самым двигая стержень наружу. Конусовидный конец шпильки распирает гильзу в районе вырезов, тем самым закрепляя конструкцию в отверстии.

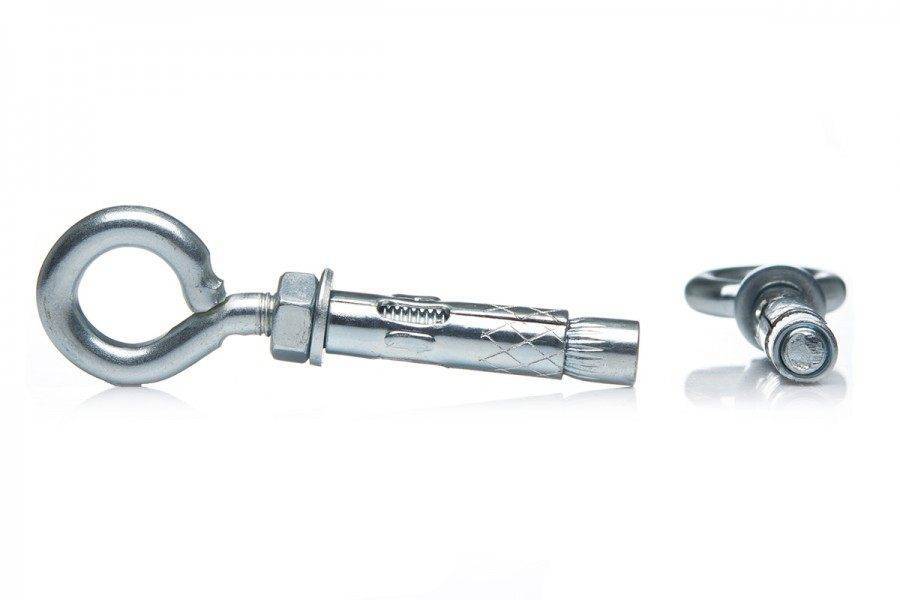

Болт с кольцом

Какие бывают виды анкеров - их конструкция и области применения

Потолочный анкер, обычно использующийся для прикрепления светильников, люстр на потолок, тросов, электрических кабелей, подвесных потолков и т.д. Крепеж такого типа в порядке исключения может использоваться и на стенах.

Все отличие такого крепежа от анкерного болта с гайкой состоит в том, что его внешний конец заканчивается ушком, необходимым для подвешивания навесного устройства или изделия. Крепление подобной конструкции осуществляется в аналогичном порядке: фиксирующая гайка, находящаяся непосредственно за окончанием в виде кольца, позволяет распереть и зафиксировать гильзу в отверстии.

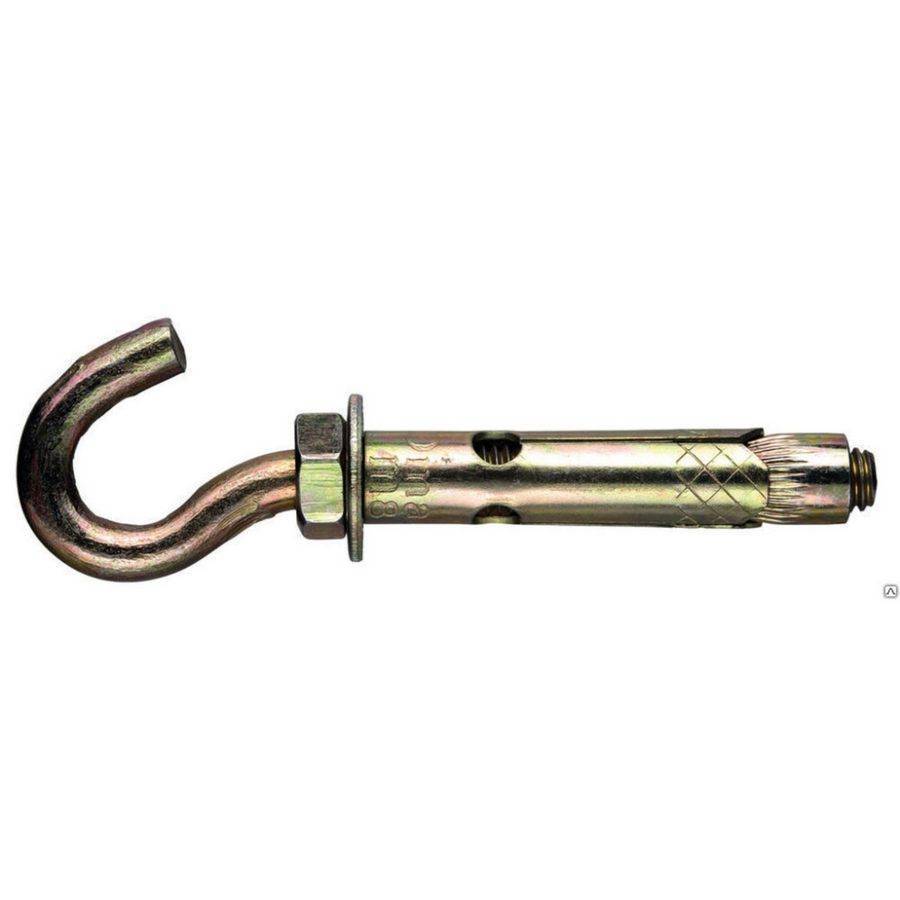

Болт с крючком

Какие бывают виды анкеров - их конструкция и области применения

Крепежный элемент в виде болта, имеющий головку в форме крюка. Применяется для крепления конструкций большого веса к полнотелым бетонным, каменным или кирпичным основаниям. Принцип крепления аналогичен другим соединениям в виде болта с гайкой — после затягивания фиксирующей гайки гильза деформируется и закрепляется в высверленном отверстии.

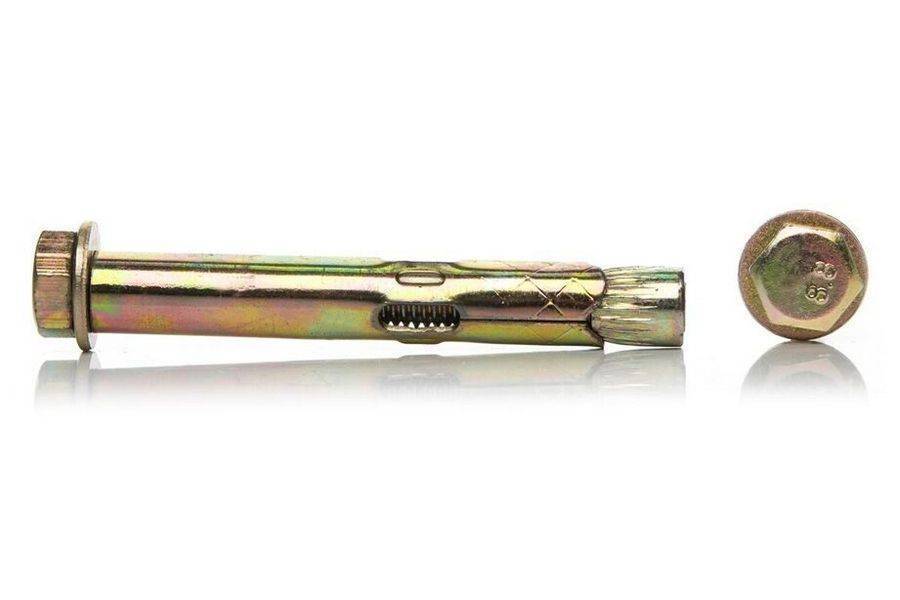

Болт с шестигранной головкой

Какие бывают виды анкеров - их конструкция и области применения

Анкер подобного типа является аналогом болта с гайкой, однако здесь вместо стержня (шпильки) и гайки используется стандартный болт. При закручивании болта с помощью гаечного ключа конусообразный конец деформирует гильзу, тем самым заполняя стенки отверстия и закрепляя конструкцию в нем. Также может выпускаться в варианте для закручивания отверткой.

Двухраспорные

Какие бывают виды анкеров - их конструкция и области применения

Двухраспорные механические анкерные соединения — еще один распорного болта с гайкой. Отличие состоит в том, что в конструкции используется две гильзы (втулки, муфты) — короткая и длинная. Короткая входит внутрь длинной своим конусовидным концом. При завинчивании гайки короткая гильза распирается конусовидным окончанием стержня и, в свою очередь, распирает длинную гильзу. Двухраспорные анкеры также могут иметь окончание в виде кольца или крюка. Анкеры подобной конструкции применяются для повышения надежности крепления.

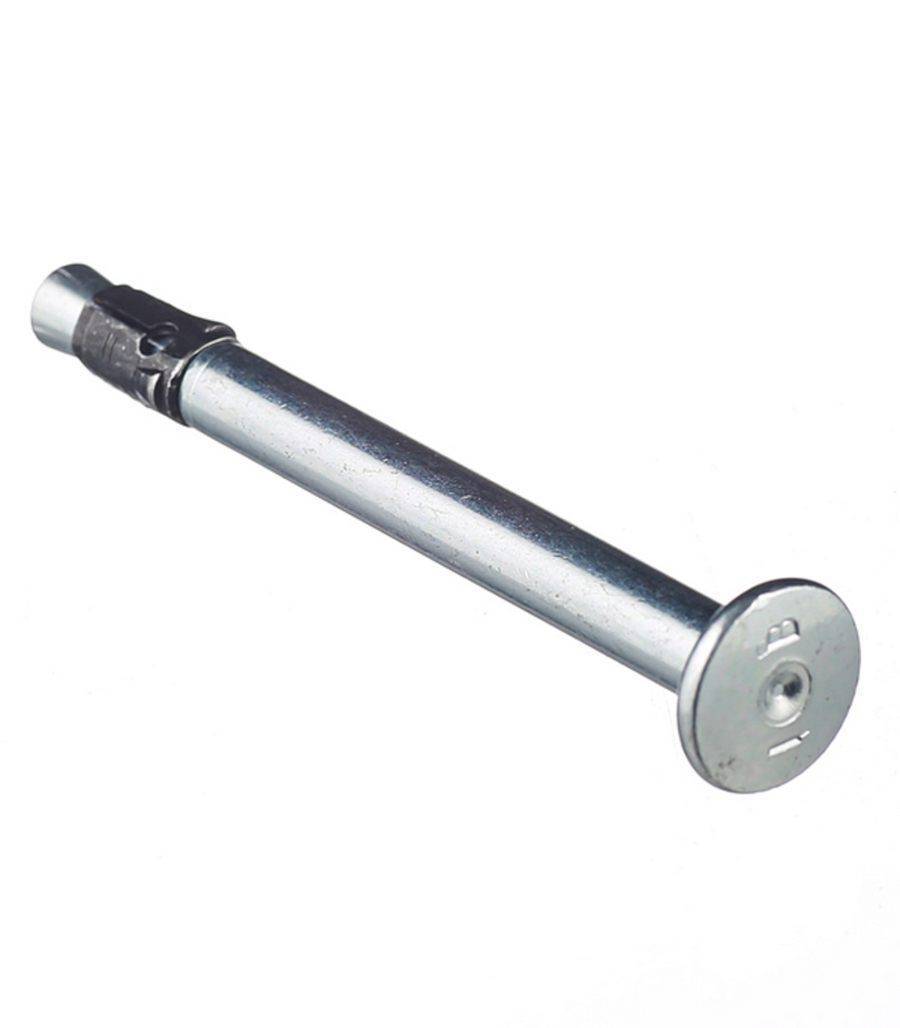

Гвоздевые

Какие бывают виды анкеров - их конструкция и области применения

Анкеры гвоздевого типа применяются при работе с кирпичными, бетонными и каменными основаниями и предназначены для крепления легких конструкций. Они имеют форму полого гвоздя, внутри которого размещается расклинивающий элемент. Анкер вбивается в отверстие вручную или с помощью электроинструмента.

Как классифицируется цанговый болт по области применения

Крепежные элементы анкерного типа применяются для фиксации:

  • оконных и дверных рам;
  • бытового электрооборудования;
  • лестничных маршей;
  • подвесных потолков;
  • инженерных коммуникаций;
  • стальных конструкций.

Крепеж также используется для следующих целей:

  • фиксации металлического каркаса в фундаментной основе;
  • обеспечения надежного крепления с ячеистыми стройматериалами;
  • крепления массивных конструкций к бетонным и каменным стенам;
  • дистанционной установки через толстый слой теплоизоляционного материала или декоративной отделки к фасадной поверхности.

Какие бывают виды анкеров - их конструкция и области применения

Цанговый болт используют при креплении лестничных маршей

Понятие, назначение и применение анкерных крепежей

Анкер — разновидность крепежных изделий, которая вбивается, вворачивается или вводится в основание и способно не только закрепляться в нем, но и удерживать дополнительную конструкцию.

В переводе с немецкого анкер означает «якорь». По способу воздействия на основание крепеж подобного типа действительно напоминает якорь — рабочая часть анкера при закреплении расширяется и удерживает соединение на основании.

Крепеж подобного типа применяется при работе с твердыми материалами оснований — бетоном, кирпичом, природным камнем. Анкер позволяет удерживать достаточно массивные либо испытывающие динамические нагрузку конструкции, например, сантехнические изделия, кондиционеры, настенные телевизоры, спортивный инвентарь, подвесные потолки и т. д.

Мнение эксперта

Торсунов Павел Максимович

Универсальность и надежность анкерного соединения позволяет использовать их и при работе с другими материалами. Например, существуют анкеры для крепления в пористых и облегченных материалах, для соединения мебельных элементов. Подобный тип крепежного соединения нашел свое применение даже в стоматологии — анкерный штифт фиксируется в корневом канале зуба и служит опорой для пломбы или микропротеза.

Область применения

Виды болтов, их классификация и обозначение Анкеры, которые в соответствии с нормативным документом (ГОСТ 26778-90) называются болтами самоанкерующимися распорными, представляют собой прочные крепежные элементы, при помощи которых можно выполнять надежную фиксацию различных предметов на конструкциях из полнотелых материалов. Высокая надежность фиксации, обеспечиваемая таким анкером, объясняется тем, что вся его внешняя часть сцепляется с внутренней поверхностью отверстия с большой силой трения, формируя исключительную удерживающую способность.

Свою высокую эффективность распорный крепежный элемент будет демонстрировать только в том случае, если его монтаж выполняется в материале, который имеет высокую плотность. Таким образом, принцип действия такого анкера в корне отличается от принципа работы дюбеля, внешняя часть которого контактирует с внутренней поверхностью отверстия лишь в отдельных точках, а не по всей своей длине. Соответственно, крепеж распорного типа способен обеспечить значительно большую надежность формируемого соединения.

ГОСТ 28778-90 Болты самоанкерующиеся распорные для строительства. Технические условияСкачать

Распорные анкера используют при закреплении разнообразных конструкций, находящихся под значительной нагрузкой

В отличие от дюбеля, который преимущественно производится из полимерных материалов, для изготовления анкеров применяют прочные металлы – углеродистую сталь, латунь и др. В том случае, если такой крепежный элемент изготовлен из стали, его дополнительно защищают от коррозии, нанося на его поверхность цинковое покрытие белого или желтого цвета.

Рабочая часть распорного типа – это полая гильза, на боковой части которой выполнены продольные разрезы, формирующие разжимающиеся лепестки. Во внутренней части такой гильзы имеется распорный элемент, который при забивании анкера в предварительно подготовленное отверстие разжимает лепестки, что и способствует надежной фиксации крепежного изделия в отверстии. Верхняя часть такого крепежа – это шпилька, на резьбовой части которой размещены шайба и регулировочная гайка.

Популярные статьи  Чем отмыть монтажную пену: самые эффективные средства

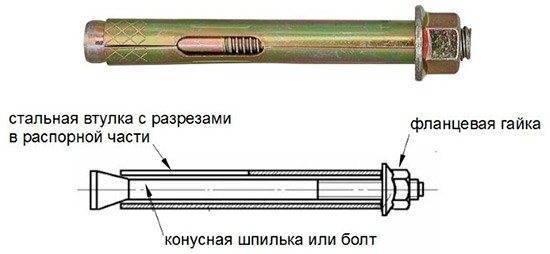

На рисунке представлена простейшая конструкция распорного анкера, имеющего сплошную втулку по всей длине

Монтаж распорного анкера не представляет особых проблем, не требует использования сложного оборудования и наличия специальных навыков у исполнителя. Заключается этот процесс в том, что такой болт аккуратно забивается в предварительно подготовленное отверстие до упора, а после надежной фиксации на его резьбовую часть навешиваются предметы, которые необходимо зафиксировать.

Наиболее эффективно использовать такие различных предметов на конструкциях из плотных материалов, обладающих хорошей адгезией (бетон, кирпич, натуральный камень и др.). В том случае, если в конструкциях из бетона и любых других материалов, в которые будет монтироваться такой болт, имеются внутренние трещины, нагрузка, которую сможет выдержать крепежный элемент, значительно снизится.

Конструкция анкера для ответственных креплений более сложна, зато позволяет использовать крепеж даже при вибро-нагрузках

Сегодня распорные болты анкерного типа, параметры которых должны соответствовать требованиям ГОСТа 26778-90, успешно используются для выполнения монтажа таких предметов и изделий, как:

  • тяжелые и габаритные оконные и дверные рамы;
  • элементы лестничных конструкций;
  • элементы подвесных потолков различного типа;
  • светильники и люстры;
  • леса для выполнения строительных и отделочных работ;
  • ворота и калитки;
  • элементы различных коммуникаций (воздуховоды, кабельные трассы, водопроводы и др.);
  • балюстрады и консоли;
  • различные изделия, изготовленные из стали и отличающиеся значительным весом.

Крепление лаг на распорный анкер

Наиболее значимыми характеристиками распорных анкеров, за что их и ценят специалисты, являются:

  • исключительно высокая прочность и надежность;
  • устойчивость к механическим повреждениям, воздействию негативных факторов внешней среды;
  • удобство использования;
  • быстрота создания крепежа.

Устройство и сферы применения

Анкеры, забиваемые в элементы строительных конструкций, – это изделия, за счет которых на таких конструкциях закрепляются различные предметы, обладающие даже значительной массой. В отличие от дюбелей, с которыми часто путают забивные анкеры, последние отличаются более сложной конструкцией, что и позволяет им обеспечивать высочайшую надежность крепления. Основным элементом конструкции такого анкера является забиваемый элемент (поэтому его и путают с дюбелем), в который затем вкручивают шпильку или болт, на которых фиксируется закрепляемый предмет.

Дюбельный крепеж, который может быть изготовлен даже из пластика, используют для фиксации различных предметов, обладающих небольшой массой, в конструкциях, выполненных из пористых материалов. Крепление предметов при использовании дюбельных элементов выполняется с помощью шурупов, которые вкручиваются в такие элементы насквозь. Несмотря на высокую эффективность и простоту использования этих крепежей, использовать их для фиксации слишком тяжелых предметов нельзя, так как они не обеспечат требуемую надежность крепления.

Конструктивными элементами анкера забивного типа являются:

  • металлическая втулка, на боковой поверхности которой выполнены специальные прорези;
  • втулка, которая располагается на распорном элементе;
  • непосредственно сам распорный элемент.

Какие бывают виды анкеров - их конструкция и области применения
Забивные анкеры различаются по размерам

В зависимости от назначения анкеры данного типа могут изготавливаться из высокопрочного метала или обычной углеродистой стали. Поверхность таких изделий может подвергаться дополнительной обработке, что позволяет надежно защитить их от коррозии и продлить срок эксплуатации. Большой популярностью также пользуется латунный анкер, отличающийся достаточно высокой прочностью и исключительной устойчивостью к воздействию агрессивных сред. Кроме того, анкер латунный обладает высокой пластичностью, что значительно облегчает монтаж такого крепежного изделия.

Чтобы обеспечить высокую прочность и, соответственно, надежность анкеров забивного типа, их изготавливают из сплошного материала. Элементы, из которых они выполнены, не содержат сварных соединений. Внутреннее резьбовое отверстие в анкерах забивного типа имеет коническую форму, а на их боковых поверхностях выполняются прорези, которые подвергаются специальной обработке. Такие прорези на боковой части забивного анкера необходимы для того, чтобы сформировать лепестки, выступающие в роли распорных плеч.

Какие бывают виды анкеров - их конструкция и области применения
Анкер забивной с клином

В тот момент, когда во внутреннюю часть анкера вводится распорный элемент, он воздействует на стенки конусного отверстия, и лепестки разжимаются, обеспечивая надежное сцепление крепежного изделия с конструкцией, в которой оно размещено. Учитывая тот факт, что распорные элементы анкера подобного типа создают значительное давление на внутренние стенки отверстия, использовать такие изделия рекомендуется для крепежа различных предметов на конструкциях, изготовленных из плотных и прочных материалов (бетон, натуральный камень и др.).

Анкера

Анкер (или анкерный болт) — это, в отличие от дюбеля, самостоятельный вид крепежа. Конструктивно представляет собой болт с распорной втулкой и конусной гайкой. Выступающий конец анкера может быть выполнен в виде кольца или крюка. Такой вид болтов удобен для подвешивания ламп к потолку.

Анкер забивается либо вставляется в заранее подготовленное отверстие. Затем его нужно затянуть гаечным ключом. При закручивании лепестки втулки разойдутся в стороны и будут надежно удерживать болт за счет распора. Как раз эта особенность и дала название самому крепежу (по-немецки Anker — «якорь»). Если анкер понадобится демонтировать, сделать это легко: достаточно раскрутить болт, и крепление ослабнет.

Какие бывают виды анкеров - их конструкция и области применения

Анкер изначально рассчитан на высокие нагрузки, поэтому это идеальный вариант для крепления массивных конструкций. Делаете антресоли или крепите к стенке спортивный комплекс? Используйте анкера! Но сначала обязательно обследуйте стену.

Одно из серьезных ограничений к использованию анкера — это возможность установки только в прочном основании. Как правило, это бетон или сплошной кирпич. Забивать анкера в «дырчатый» кирпич категорически нельзя. В этом случае велик риск вырвать болт из стены, когда к нему будет приложена нагрузка. Не подходят анкера и для таких сравнительно мягких материалов, как пеносиликатные плиты или блоки. За исключением этих недостатков, анкера — это крайне надежный крепеж. Правда, и стоимость у них заметно выше, чем у обычных дюбелей.

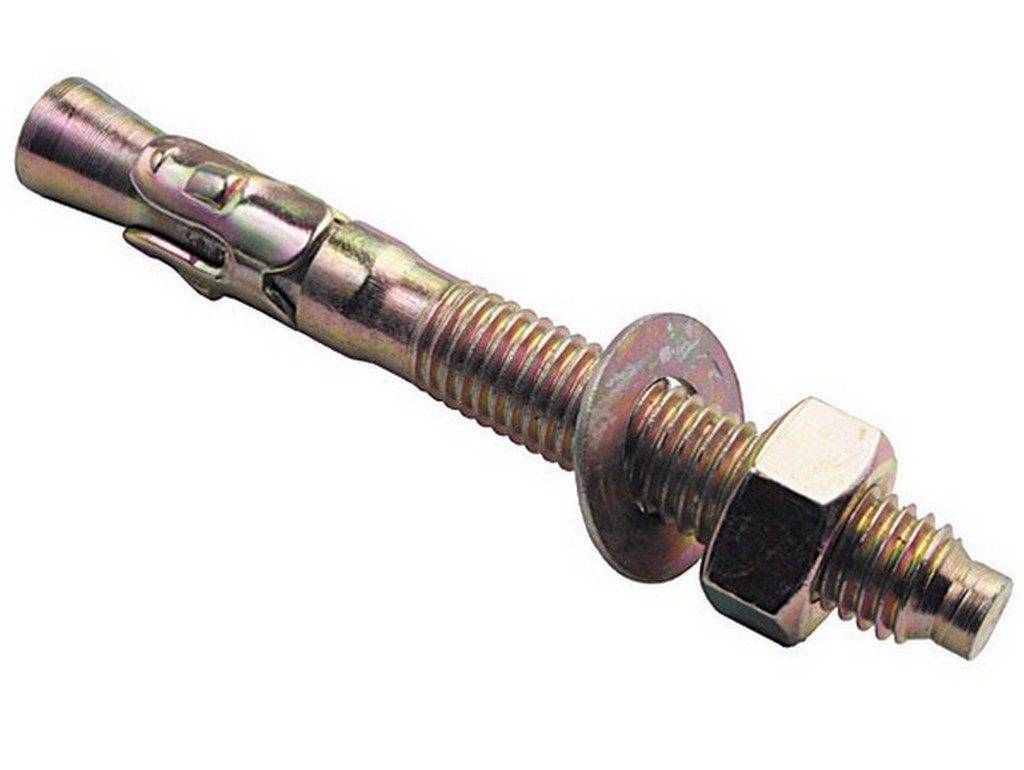

Анкерный болт с гайкой — как крепить

По сути это шпилька с гайкой и шайбой, которая вкручивается в муфту (гильзу с резьбой). Поэтому его могут называть анкерным болтом с гайкой или анкером-шпилькой. Как крепить анкерные болты с гайкой, подробно изучаем самостоятельно и пользуемся.

Популярные статьи  Пошаговая инструкция по установке пластикового окна своими руками

Какие бывают виды анкеров - их конструкция и области применения

С одной стороны на шпильку навинчивается гайка с шайбой, с другой — расположен «клин» в виде конуса. В широкой части клин соответствует диаметру муфты, в узкой — шпильке. Муфта со стороны клина имеет насечку и продольные прорези.

Монтаж довольно простой, как крепить анкерные болты с гайкой — поймет даже новичок.

Какие бывают виды анкеров - их конструкция и области применения

Cхема крепления

В основании сверлят отверстие под муфту, очищают от пыли. На анкер навешивают деталь, вставляют его в отверстие и несильными ударами молотка забивают до упора. Затем затягивают гайку на несколько оборотов.

Навинчиваясь на шпильку, гайка «вывинчивает» ее из муфты, в результате клин распирает муфту по всей длине с прорезями.

Изготавливают анкерные болты из оцинкованной стали. Применяют для бетона, камня, полнотелого кирпича.

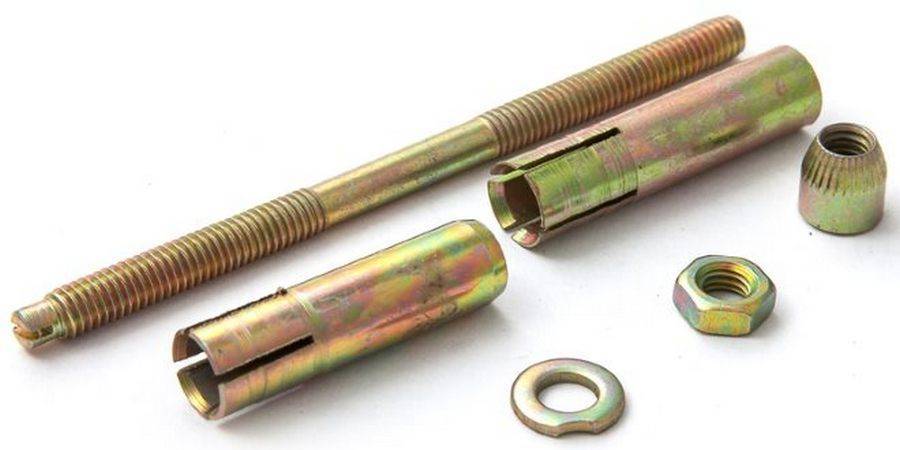

Есть «улучшенный вариант» такого анкера — двухраспорный.

У него две подвижные муфты с прорезями, одна из которых входит конусом в другую. При завинчивании гайки хвостовик надвигает одну муфту на другую. Первая распирается конусом клина и сама распирает среднюю муфту, образуя два пояса крепления.

Материалы для изготовления анкерных болтов.

Установка анкерного болта с гайкой.

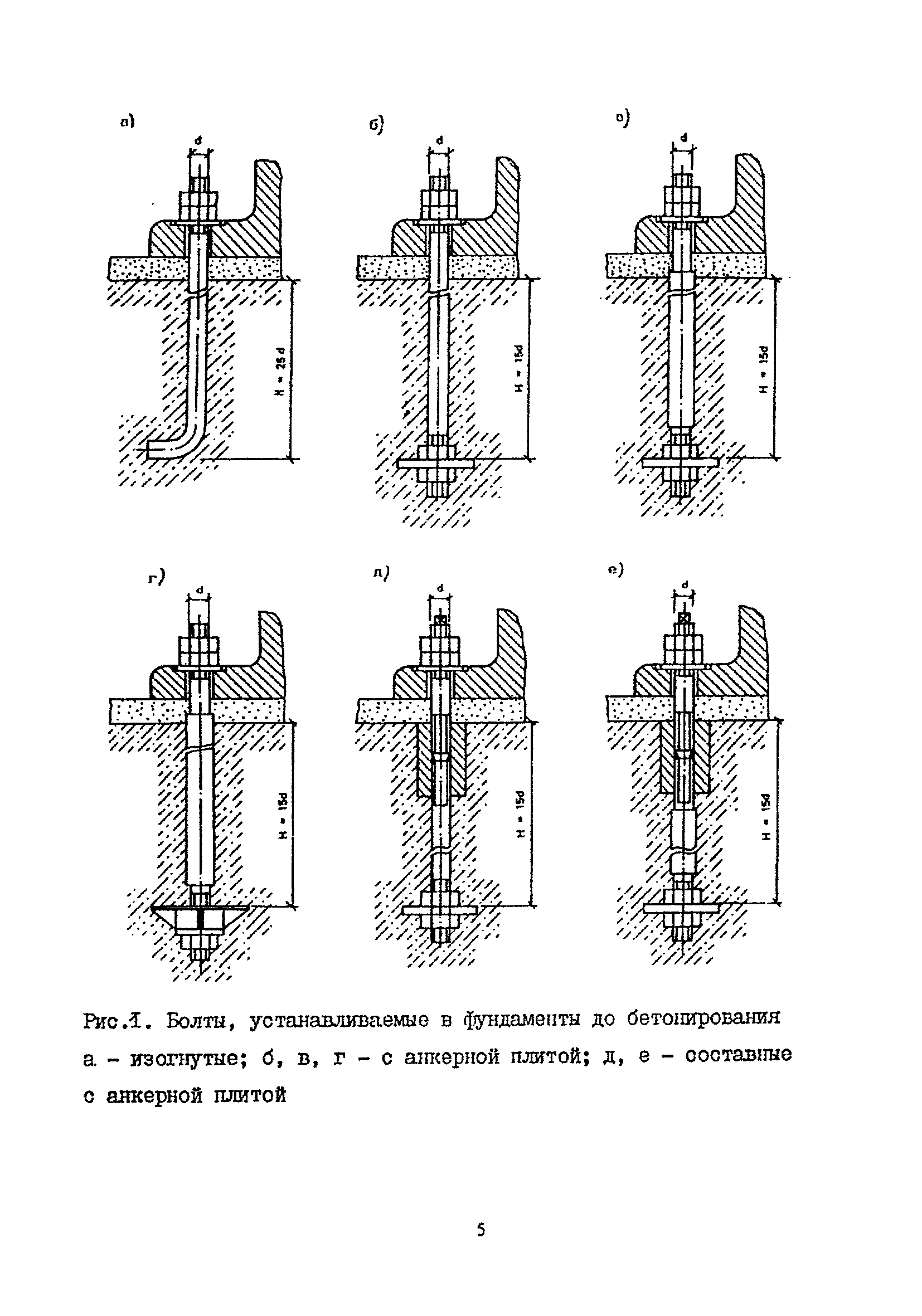

Стоимость фундаментных анкерных болтов зависит от диаметра и длины изделия, а также производителя, который занимается их изготовлением. Заказывая болты, обязательно убедитесь, что изделие отвечает всем требованиям ГОСТа и техническим условиям использования. Все фундаментные анкеры проходят контроль качества.

Фундаментные анкерные болты – надежные крепежные элементы, которые качественно и длительно выдерживают большие нагрузки. Существует несколько видов этих крепежей, выбор которых зависит от назначения и условий использования.

Коротко об анкерном крепеже

Метод крепления детали определяется параметрами полезных нагрузок, которые и осуществляют его прочную фиксацию в конкретном материале. Это могут быть и силы трения, и противодействия в упорной системе, и адгезия при участии химических веществ. Таким образом, закрепить нужную конструкцию будет не сложнее, чем покрасить ОСБ внутри дома.

Чтобы установить нужный анкер в бетон, не помешает ознакомиться с его основными техническими характеристиками, которые заключаются в следующих параметрах:

  • Маркировка, где указаны внешний и внутренний диаметр, а также длина детали.
  • Вырывающая сила, выражается в килоньютонах. Показатель предполагает два типа вырывающих сил, которые предполагают: частичный выход болта и сохранение фиксирующей конструкции, а также полное ее разрушение.
  • Допустимый изгибающий момент по отношению к диаметру стержня болта – от 5,2 до 25,7 Нм.
  • Крутящийся момент находится в пределах от 10,0 до 40,0 Нм.

Иногда допускается производство нестандартных изделий. Например, анкерное крепление к полу в определенных случаях должно учитывать технологии и конструкционные особенности объекта. В данном случае проект разрабатывается по условиям СНиП 2.09.03. Оптимальный крепеж подбирают, учитывая диаметр и длину крепежной детали. В большинстве случаев эти значения указаны в маркировке:

  1. Значение 1 – внешний диаметр.
  2. Значение 2 – диаметр анкерного болта.
  3. Значение 3 – длина детали общая.

Информации, представленной в таблице, вполне достаточно для оптимального выбора нужного крепежа. Допустим, анкерные болты для кирпича имеют не только определенные монтажные особенности, но и несут конкретную функциональную нагрузку. К примеру, узел с кольцом предназначен для подвешивания люстры или каната.

Распорные анкера (втулочные)

Наиболее универсальная анкерная система с распорной гильзой. В отличие от выше рассмотренных клиновых, имеет длинную зону распора, в результате чего давление на стенки отверстия распределяется равномерно, что дает возможность использовать крепеж не только в бетоне, но и кирпиче, а также в материалах низкого качества. Анкер-гильза не слишком требователен к точности монтажных отверстий, но уступает клиновому в несущей способности.

Какие бывают виды анкеров - их конструкция и области применения

Распорные анкера (втулочные) — конструкция

Среди существующего ассортимента анкер-гильз хорошо зарекомендовали себя втулочные анкера FSA Fischer (Германия)

класса прочность 6.8 с цинковым покрытием или оцинкованные и желтопассивированные. Комплектуются болтом (FSA-S) или шпилькой с гайкой (FSA-B). В маркировку изделия входят две цифры, например 8/15, где 8 — внешний диаметр гильзы, а 15 — максимальная полезная длина (толщина закрепляемого элемента). Остальные параметры, как и рабочие нагрузки указаны в технических каталогах производителя.

Таблица 3. Предельные и рекомендованные нагрузки на единичный анкер FSA в сжатой зоне бетона.

Тип и размер анкера FSA8 FSA10 FSA12
Предельная нагрузка. кН В15 8,1 10,2 14,1
В25 10,5 13,1 18,3
Допустимая нагрузка, кН В15 1,5 2,5 4
В25 2 3 5
Рекомендуемый изгибающий момент, Нм 5,2 12,9 25,7
Осевое расстояние, мм 70 80 100
Краевое расстояние, мм 50 60 60
Мин. толщина строительного элемента, мм 70 80 100
Крутящий момент при установке, Нм 10 25 40

Какие бывают виды анкеров - их конструкция и области применения
Анкер LTP (двухраспорный) На российском рынке анкерной техники большой популярностью пользуются втулочные анкера с гайкой типа LSI (однораспорный) и LTP (двухраспорный). Они комплектуются стержнем класса прочности 5.8 и имеют покрытие желтый цинк толщиной 12 мкм. Рекомендованы для установки в бетон марки не ниже М200 (С12/15)

и натуральный камень. Применяются для крепления стальных конструкций средней тяжести, рам, консолей, балюстрад. Анкерный болт LTP с двумя распорными втулками используется в ответственных креплениях, так как обладает повышенным сопротивлением к вырыванию и изгибу.

Таблица 4. Нагрузочные характеристики анкеров LSI.

Код и размер LSI-8 LSI-10 LSI-12 LSI-16 LSI-20
Расчетная нагрузка на вырыв, кН 2,20 3,40 5,62 7,58 9,98
Расчетный изгибающий момент, Нм 2,72 4,22 6,79 9,29 12,44

Таблица 5. Нагрузочные характеристики анкеров LTP.

Код и размер LTP-10 LTP-12 LTP-14 LTP-16 LTP-20 LTP-25 LTP-30
Расчетная нагрузка на вырыв, кН 3,73 7,19 9,29 12,12 19,30 22,10 25,02
Расчетный изгибающий момент, Нм 3,0 7,6 15,0 26,0 69,0 130,0 224,0
