Устройство и типы HDMI кабеля

Содержание:

  • 1 Общие особенности кабеля 1.1 Немного истории
  • 1.2 Современные версии
  • 1.3 Обновленный индекс 2.0
  • 1.4 HDMI 2.1

2 Устройство HDMI провода
3 Сферы применения
4 Разновидности
HDMI кабеля

  • 4.1 Standard

4.2 High Speed
4.3 Standard with Ethernet
4.4 High Speed with Ethernet
4.5 Automotive Standard
5 Типы разъемов
6 Допустимая длина
7 Как подключить HDMI провод к ТВ
8 Альтернатива HDMI кабелю
9 Советы по выбору

Качество цифрового телевидения зависит от провода, по которому проходит сигнал. Оптимальным вариантом для сохранения высокого разрешения и чистого звука является HDMI кабель. Им можно соединить приставку, персональный компьютер, ноутбук и цифровое телевидение. Он занимает намного меньше места, чем классические тюльпаны. И подключается просто – нужно вставить разъем в соответствующий порт. Об особенностях интерфейса HDMI, разновидносятх кабеля и критериях его выбора рассмотрим подробнее в статье.

Как выбрать HDMI-кабель: на что обратить внимание при покупке

Основная деталь, требующая особого внимания — допустимая скорость передачи информации по кабелю. Как уже было упомянуто, эта характеристика зависит от типа провода, его версии и таких параметров, как соотношение длины и диаметра его сечения.

В последнее время можно наблюдать тенденцию к замене уже ставших классическими HDMI-разъемов на USB Type C в самых свежих гаджетах. Поэтому при покупке кабелей для обмена информацией между устройствами стоит проверить наличие у каждого из них подходящих входов. В случае, если у какого-либо из них он отсутствует, необходимо дополнительно приобрести переходник — его можно найти в разделе аксессуаров в любом магазине электроники.

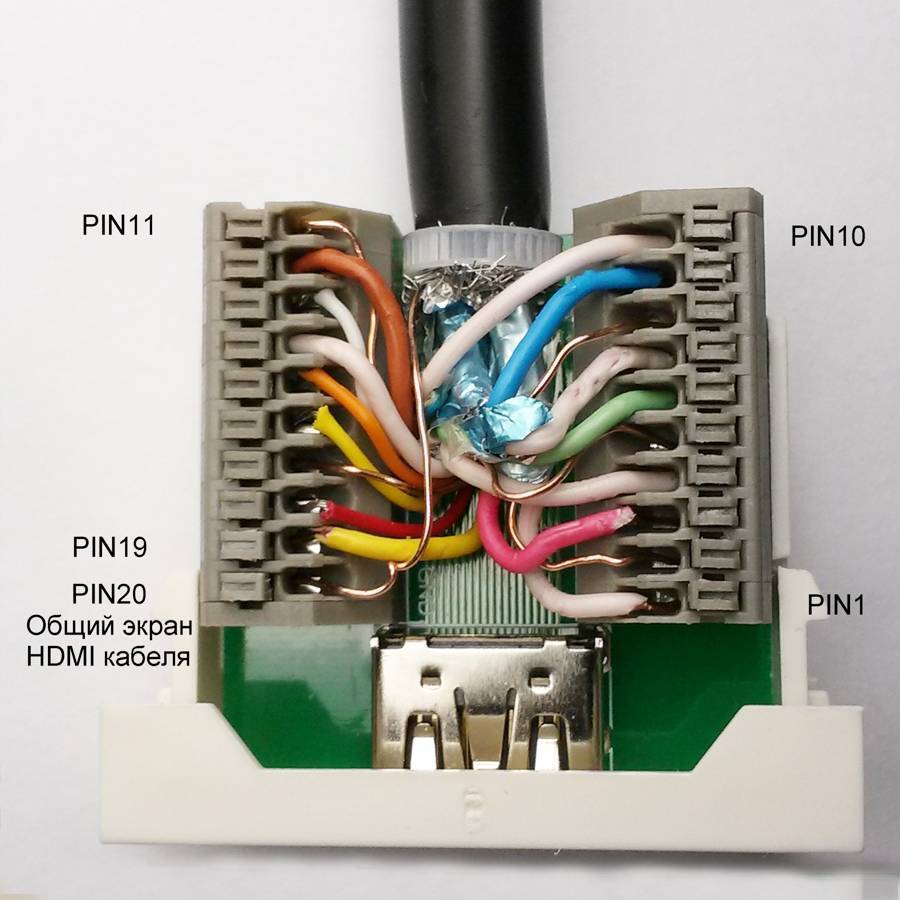

Распиновка HDMI кабеля по цветам

Устройство и типы HDMI кабеля

Как и все цифровые интерфейсы, видеоданные HDMI передаются по системе RGB. В этой системе цветов основными являются красный, зеленый и синий. Следовательно, для вывода изображения потребуется три витых пары. Каждая из них защищена собственным экраном. Соответственно, мы получаем три группы по 3 провода, что в сумме дает 9 контактов. Для удобства распайки их объединяют в цветовые группы. Далее эти группы по номерам контактов:

  • Контакты 1-2-3 (2-1-3 в мини и 3-4-5 в микро) – красная группа
  • Контакты 4-5-6 (5-4-6 в мини и 6-7-8 в микро) – зеленая группа
  • Контакты 7-8-9 (8-7-9 в мини и 9-10-11 в микро) – синяя группа.

Как правило, «плюсовой» провод каждой группы окрашен в белый цвет, в то время как «минус» — в цвет, соответствующий группе. Это сделано для того, чтобы распайка HDMI проходила проще и быстрее, а шанс совершить ошибку был ниже.

1. Стандартный кабель HDMI

Стандартный кабель HDMI разработан для работы с большинством обычных домашних компонентов (DVD плееров, приемников спутникового ТВ, плазменных и жидкокристаллических панелей и т.д. ) и предназначен для передачи сигналов изображения с разрешением до 1080i или 720p. По сути, это старый знакомый, HDMI 1.3 «категории 1», для него характерна пониженная (в сравнении с кабелем «категории 2») общая пропускная способность (на 3 канала- RGB) до 2,25 Гб/сек и тактовая частота до 74,25 МГц.

ВНИМАНИЕ! В ряде случаев, на длинах более 2 — 3 метров, о корректной передаче сигналов 1080р и выше при использовании такого кабеля можно забыть. Ситуация будет зависеть от качества конкретного экземпляра кабеля, но ведь при использовании этого типа никто и не обещал высокой скорости передачи данных

Визуально деградация сигнала изображения может наблюдаться даже на меньших длинах. Кабель этого типа предназначен в первую очередь для подключения обычных источников и приемников сигнала.

Этот самый бюжетный тип кабеля, для тех, кому не требуется высокого качества изображения и звука.

Типы разъемов HDMI

Что касается классификации разъемов (соединителей) HDMI, то она выглядит следующим образом:

  • тип A имеет 19 контактов, имеет электрическую совместимость с 1-канальным DVI-D;
  • тип B имеет 29 контактов, имеет электрическую совместимость с 2-канальным DVI-D, в бытовой электронике практически не используется;
  • тип C (MiniHDMI) имеет 19 контактов, используется для подключения портативных устройств;
  • тип D (MicroHDMI) имеет 19 контактов, применяется для подключения портативных устройств, поэтому имеет меньшие габариты, чем тип C;
  • тип E (автомобильный) оснащен фиксирующим язычком, чтобы разъем не расцеплялся от вибрации, а также защитной оболочкой, исключающей попадание внутрь пыли и воды.

Первые два разъема нам известны с момента появления HDMI 1.0, тип C появился вместе в спецификации HDMI 1.3, а последние два в эксплуатацию были введены версией HDMI 1.4.

Аналоги технологии

Кроме Miracast существует:

  1. AirPlay. Технология для беспроводной трансляции аудио, видео и визуального контента от Apple. Работает по принципу Wi-Fi Direct, когда для передачи данных между устройствами необходимо подключить их к одной Wi-Fi-сети. В отличие от Миракаст, AirPlay 2 позволяет объединить все устройства в доме и транслировать на них нужный поток, используя мобильные девайсы на базе iOS, Apple или iTunes. Функция поддерживается «умными» телевизорами, портативными колонками, акустикой.
  2. Аналог AirPlay от Google. Подключается к телевизору как внешний адаптер для приема сигнала от смартфона по Wi-Fi. Последняя версия 3.0 поддерживает прием видео сигнала в разрешении [email protected]
  3. MHL. Стандарт проводной передачи данных от мобильного устройства на монитор телевизора. Подключение происходит через специальный адаптер, которые коннектится со смартфоном через разъем microUSB или USB Type-C, а к ТВ путем HDMI. В январе 2015 представили superMHL 1.0, подключение по которому позволяет передавать видео в разрешении до 8K с частотой обновления 120 Гц, поддержкой расширенного динамического диапазона HDR и 48-битным цветом. Если использовать подключение по USB Type-C или superMHL, то подключенный девайс может как передавать, так и получать сигнал.
  4. Intel WiDi. Технология разработана на базе стандарта Wi-Fi и позволяет передавать потоковое видео с мобильного устройства на телевизор в разрешении 1080p и с объемным звучанием стандарта 5.1.

Как итог, технология Миракаст подходит для дублирования информации со смартфона на телевизор с разрешением дисплея не более 1920 x 1080, без обязательного подключения к единой точке Wi-Fi. Если рассматривать альтернативы, то лучшим вариантом выступает AirPlay, без ограничений в передаче данных, но привязанный к продуктам от Apple и партнёров бренда.

Популярные статьи  8 предметов, выдающих бабушкин интерьер

Виды HDMI розеток

При проведении ремонта в квартире стоит заранее задуматься о возможности установки таких розеток около предполагаемой видеотехники. Рассмотрим 2 основных вида этих устройств.

Пассивные HDMI розетки

В зависимости от места монтажа и назначения такие розетки могут быть приемными или передающими. Это наиболее дешевые устройства, особенностью которых является невозможность трансляции качественного сигнала на расстояние, превышающее несколько метров.

Активные HDMI розетки

Главное отличие этих устройств от розеток предыдущего типа – это усилитель, который значительно увеличивает дальность передачи сигнала (до 45 метров). Кроме того, для подключения активных HDMI-розеток не нужно использовать специальный шнур, поскольку это выполняется кабелями «витая пара». Конечно, такой способ подключения нельзя назвать оптимальным, однако он часто применяется из-за дороговизны кабеля HDMI.

Поскольку стоимость модификации с усилителем гораздо выше, чем ее пассивного аналога, то в большинстве случаев она используется только для установки на выходе из ресивера, а на панели мультимедийного устройства устанавливается разъем без усилителя. При этом в случае использования активных розеток с обеих сторон дальность передачи видеосигнала существенно возрастает.

Поддерживаемые технологии HDMI и DisplayPort

Разработанные для разных целей, HDMI и DisplayPort поддерживают разные технологии, каждая из которых имеет свои преимущества, в зависимости от того, как вы планируете их использовать.

Поддерживаемые разрешения

Максимальное доступное разрешение и частота обновления зависят от конкретных доступных версий DisplayPort и HDMI. Большинство мониторов на рынке сегодня поддерживают либо DisplayPort 1.2 или 1.4, и/или HDMI 1.4 или 2.0. Хотя точные спецификации варьируются в зависимости от нескольких других факторов, ниже приведен список примерных максимальных форматов, которые может поддерживать каждый интерфейс.

HDMI 1.4 HDMI 2.0 HDMI 2.1 DP 1.2 DP 1.3 DP 1.4 DP 2.0
1080p при 120 Гц + + + + + + +
4k при 30 Гц + + + + + + +
4k при 60 Гц + + + + + +
4k при 120 Гц + + + +
8k при 30 Гц + + + +
8k при 60 Гц + + +
8k при 120 Гц + +
HDR + + + +

Технически, недавний выпуск HDMI 2.1 превосходит возможности DisplayPort 1.4, но мониторы 2.1 пока редкость. При сравнении DisplayPort 1.4 и HDMI 2.0 – DisplayPort превосходит во всём. Был также анонсирован DisplayPort 2.0, и его максимальная пропускная способность выше, чем у HDMI 2.1.

Победитель: DisplayPort

Многопоточная передача (MST)

Впервые представленный в DisplayPort 1.2, Multi-Stream Transport или MST позволяет подключать несколько дисплеев к одному порту DisplayPort на вашем компьютере. Хотя общая пропускная способность не может превышать максимальную пропускную способность используемого вами порта, теоретически эта технология позволяет вам запускать до 63 отдельных дисплеев на одном порту. Эта цепочка устройств может быть реализована методом, известным как «последовательное соединение», либо через внешний концентратор.

HDMI изначально не поддерживает MST, но можно добиться аналогичных результатов, используя концентраторы DisplayPort-HDMI. Для этого всё ещё требуется подключение DisplayPort на исходном устройстве.

Победитель: DisplayPort

Переменная частота обновления (VRR)

  • HDMI – поддерживает только FreeSync
  • DisplayPort – поддерживает G-Sync и FreeSync

В настоящее время на рынке представлены две основные технологии VRR, поэтому важно, чтобы выбранный вами разъем соответствовал вашим потребностям. Если вы хотите подключить ПК с видеокартой AMD или Xbox One, вам понадобится дисплей с поддержкой FreeSync

FreeSync поддерживается как для HDMI, так и для DisplayPort, поэтому вам не нужно беспокоиться об этом. G-SYNC, технология VRR от NVIDIA, в настоящее время поддерживается только через DisplayPort, поэтому, если у вас видеокарта NVIDIA, лучше использовать соединение с DisplayPort.

Победитель: DisplayPort

USB-C ALT-режим

Поддерживаемый, в основном, на компактных ПК 2-в-1 и некоторых телефонах, Alt-Mode USB-C может отправлять видеосигнал через порт USB-C. DisplayPort поддерживает эту возможность с 2014 года, и, в зависимости от полосы пропускания, необходимой для дисплея, он также позволяет передавать данные по одному и тому же кабелю, поэтому, если ваш монитор имеет встроенные порты USB, вы можете управлять дисплеем и USB портами с одним кабелем. Это также позволяет использовать режим USB Power Delivery, питая компьютер одним кабелем. HDMI также поддерживает Alt-Mode USB-C, но требует более сложного кабеля, поскольку сигнал должен быть преобразован из DisplayPort в HDMI.

Победитель: DisplayPort

Другие технологии

Это лишь краткое изложение основных технологий, поддерживаемых DisplayPort и HDMI. HDMI поддерживает другие технологии, включая ARC и eARC и Ethernet-Over-HDMI. За очень немногими исключениями, эти технологии в основном предназначены для телевизоров, и они не поддерживаются на подавляющем большинстве мониторов, поэтому они выходят за рамки данной статьи.

Типы HDMI кабеля

Как я уже писал выше, существуют типы, например, такие – Standart, High Speed. Но существуют и другие: Standart with Ethernet, Standart Automotive и High Speed with Ethernet. Все мы сейчас разберем.

Standart – данный тип поддерживает разрешение 720 на 1080 р. Предназначен для подключения таких устройств, как DVD-плееры, плазменные телевизоры, спутниковые ресиверы. Простыми словами, подключение нетребовательных устройств.

  • Пропускная способность – 4.9 Гбит/с
  • Полоса частот – 165 Мпискелей
  • Глубина цвета – 24 бита

Высокоскоростной (High Speed) – этот тип поддерживает множество форматов, таких как: Deep Color или 3D. Также поддерживает Audio Return Channel, технология, которая позволяет передавать звук без использования S/PDIF кабеля.

Данный тип способен соединять высококачественные устройства – жидкокристаллические панели, HDD-плееры, Blu-ray и многое другое. Также поддерживает разрешение 1080 р и 4к (4096х2160).

  • Пропускная способность – 10.2 Гбит/с
  • Полоса частот – 1080 Мпискелей
  • Глубина цвета – 48 бит

Standart with Ethernet – этот тип имеет все те же характеристики, что и Standart, но с каналом передачи данных Ethernet, который обеспечивает передачу данных до 100 Мб/с. Функция кабеля будет доступна в том случае, если подключаемое устройство имеет поддержку Ethernet HDMI.

C помощью данной технологии, можно получить высокоскоростной доступ в интернет. Кстати данный тип поддерживает Audio Return Channel.

High Speed with Ethernet – тип, который поддерживает все те характеристики, рассматриваемые выше. Также имеет скорость передачи данных до 100 Мб/с.

Standart Automotive (автомобильный стандарт) – данный тип позволяет подключать различные устройства к автомобильной мультимедиа-системе.

Оптический кабель

Оптический кабель в домашних аудиосистемах используется исключительно для передачи многоканального звука высокого разрешения. Благодаря этому его можно применять для подключения мощных стереосистем.

Популярные статьи  Как утеплить мансарду: разбираемся с материалами и их необходимой толщиной

Кроме того, оптический кабель поддерживает передачу звукового сигнала с технологиями объёмного воспроизведения Digital Theatre Systems (DTS) или Dolby Audio. Они прекрасно совместимы с многоканальными аудиосистемами (типов 2.1, 5.1 и 7.1), а также обеспечивают реалистичное воспроизведение с правильным построением сцены. DTS и Dolby Audio наилучшим образом проявляют себя при просмотре фильмов и прослушивании музыки.

У оптического кабеля есть ещё одно немаловажное преимущество – «световой сигнал» совершенно «безразличен» к действию внешних электромагнитных полей. Поэтому помехи в таких проводах не наводятся

Оптические кабели рекомендуется использовать для подключения в помещениях, где и так находится огромное количество аппаратуры, причём не ограничиваясь просто роутерами и телевизорами.

Недостаток у оптического кабеля всего один (ну, кроме того, что он используется только для передачи звука) – сам провод довольно жёсткий и не гибкий. Но только в этом случае он способен проводить свет. При монтаже стоит учесть эти особенности провода – скорее всего, быстро скрыть его в кабель-канале или за какой-нибудь декоративной заглушкой не получится.

Достоинства

  • Подходит для передачи многоканального аудио вплоть до 7.1 с поддержкой технологий объёмного звучания Digital Theatre Systems (DTS) и Dolby Audio;

  • Устойчив к воздействию внешних электромагнитных помех, включая появляющиеся от устройств с электродвигателями.

Недостатки

  • Это – только аудиоинтерфейс, то есть передавать другие сигналы он не может;

  • Сам провод жёсткий и не гибкий, вследствие чего прокладка затрудняется.

Стоит отметить, что оптический кабель существует в трёх вариантах. Самый популярный – коаксиальный. Именно он применяется в абсолютном большинстве устройств с разъёмом S/PDIF.

S/PDIF TTL в принципе схож с коаксиальным, но использует немного другой интерфейс передаваемого сигнала. Тип провода не отличается. S/PDIF TTL применяется в звуковых картах высокого класса – например, в профессиональных – а вот в домашней аудиотехнике «гость редкий».

TOSLINK – крайне необычный стандарт. Он применяется в ноутбуках и часто объединяется с 3.5-миллиметровым разъёмом для наушников.

Разъемы HDMI

Кабели HDMI также могут иметь один или несколько типов концевых разъемов.

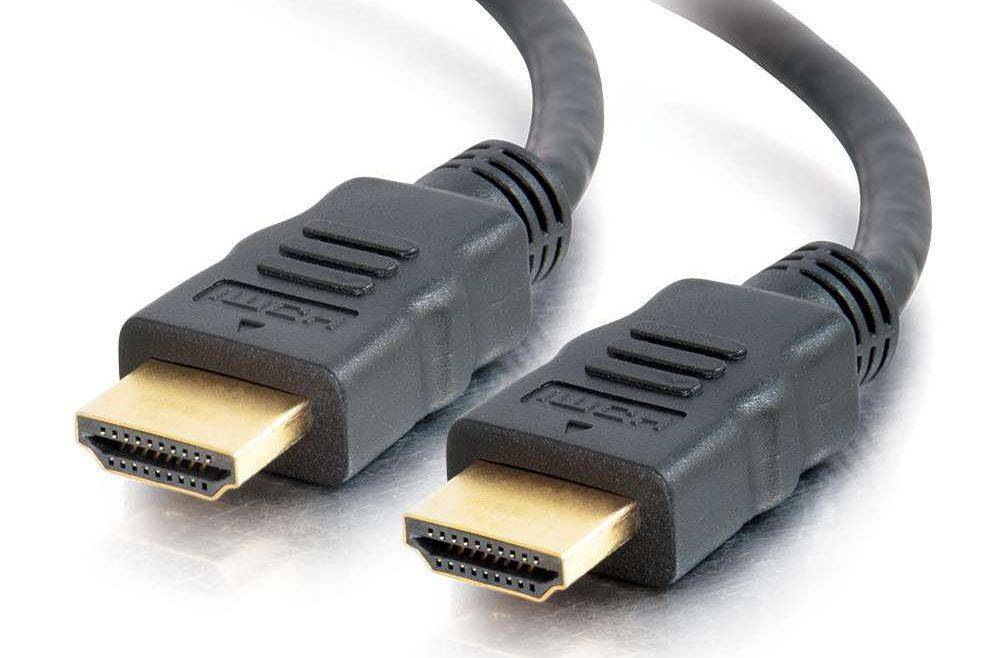

Обычный размер (тип A) : для подключения проигрывателей DVD / Blu-ray / Ultra HD, ПК / ноутбуков, медиа-стримеров, кабельных / спутниковых приставок и игровых консолей к телевизорам, видеопроекторам, ресиверам для домашних кинотеатров и многим мониторам ПК ,

Устройство и типы HDMI кабеляCables To Go

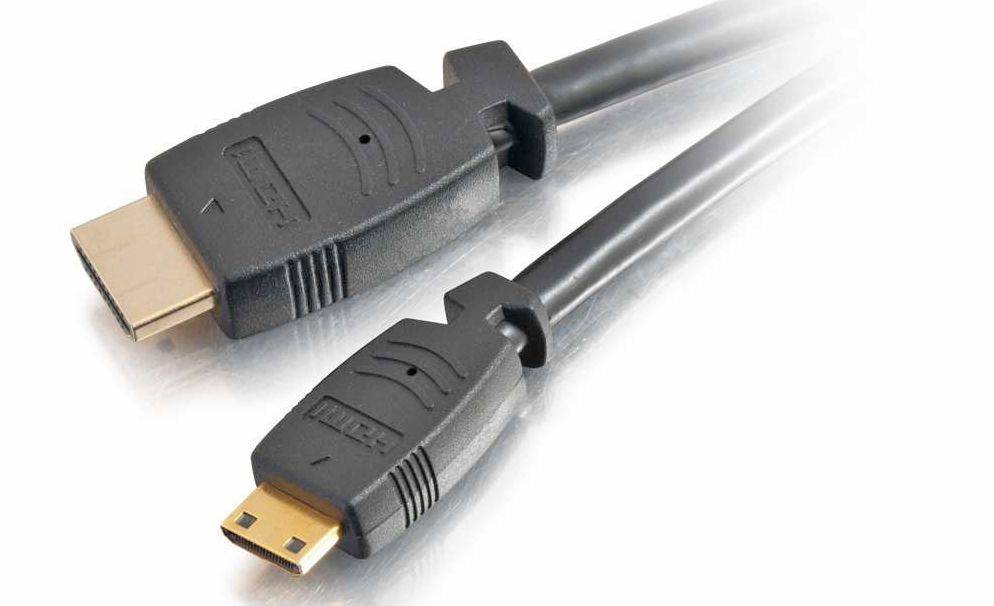

Мини-размер (тип C) : в основном на зеркальных камерах и больших планшетах. Конец мини-размера подключается к камере или планшету, а стандартный конец подключается к монитору ПК, телевизору или видеопроектору.

Устройство и типы HDMI кабеляCables To Go

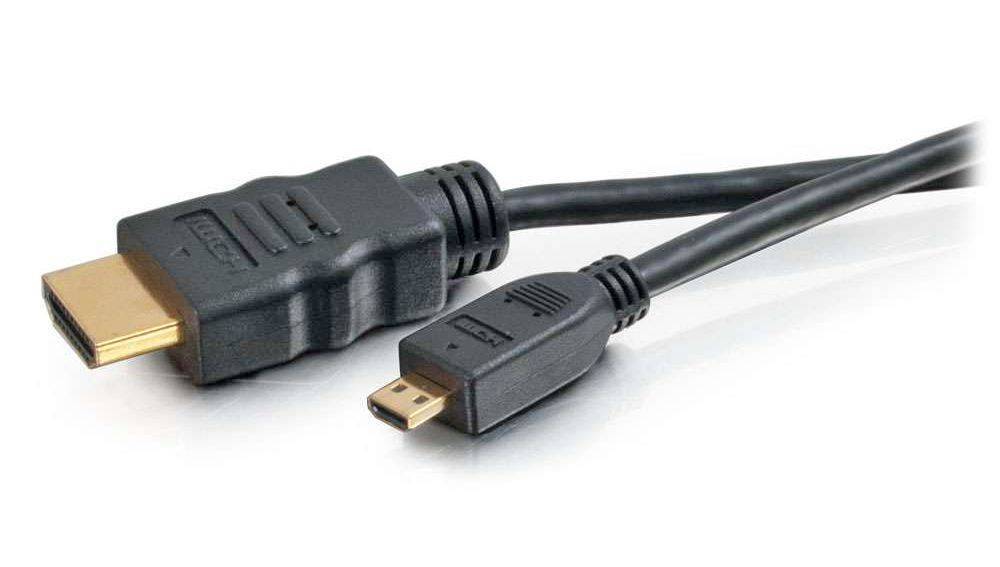

Микро Размер (Тип D) Используется на небольших цифровых камерах, смартфонах и планшетах. Микро-разъем находится на одном конце, а разъем стандартного размера — на другом.

Устройство и типы HDMI кабеляCables To Go

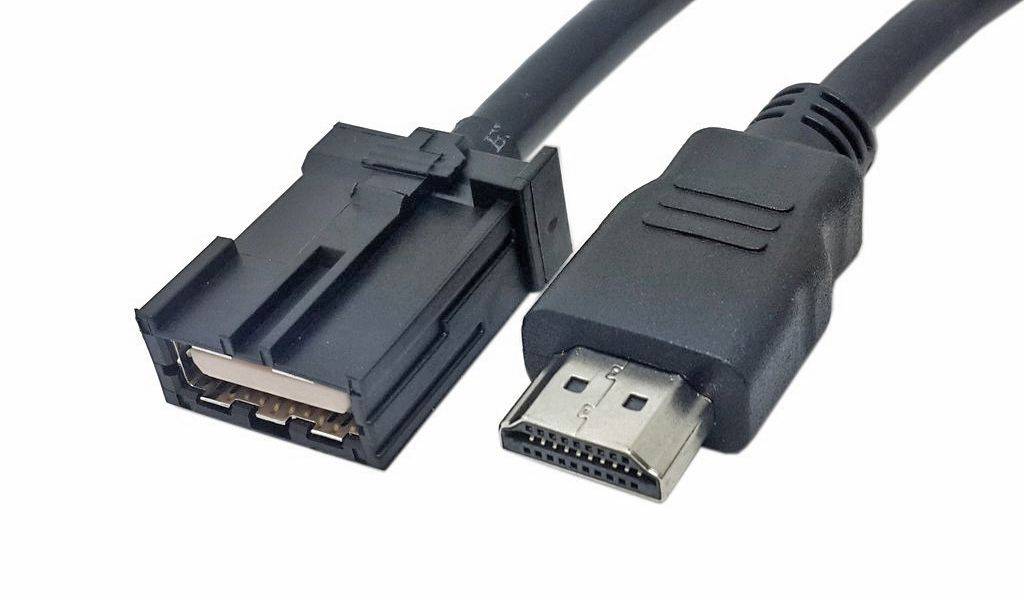

Автомобильный (Тип E) : Этот разъем предназначен для автомобильных кабелей HDMI.

Устройство и типы HDMI кабеляФото с Амазонки

HDMI также можно использовать с другими подключениями, такими как DVI, USB-C, MHL и Display Port через адаптеры.

Большинство кабелей HDMI являются пассивными, но некоторые активны (усилены). Существуют также оптоволоконные (оптические) кабели HDMI. Активные и оптические кабели HDMI рассчитаны на большую длину. В отличие от пассивных кабелей, они являются направленными (конец источника или конец дисплея).

Сигналы HDMI можно отправлять на большие расстояния, используя другие проводные и беспроводные опции.

Каким должен быть HDMI кабель

И прежде чем начать отвечать на поставленный вопрос, вооружимся знаниями о том, какие в принципе должны бытькабели, т.е. что же все-таки закладывается в их стоимость производителем. Итак, прежде всего это:

  • Сечение витых пар;
  • Точность изготовления конструкции кабеля;
  • Качество меди в служебных проводниках, экранах и т.п.

Именно из этих параметров и складывается конечная стоимость HDMI. В целом она может немного отличаться у разных производителей, хотя последние закупают все компоненты (кабель, разъемы) у нескольких китайских разработчиков, поэтому различия в цене (в идеале) должны быть минимальны.

Кроме того, Вы должны понимать, что товар к конечному потребителю идет не напрямую через производителя, а проходит еще различные перевалочно-накручивающие пункты в виде маркировщиков, маркетологов, посредников и прочего честного люда.

И каждый норовит прибавить к стоимости свои проценты за различные услуги. Но качество изображения будет одинаковым у всех кабелей соответствующей спецификации, ибо на то он и стандарт, что исходя из особенностей технологии HDMI, кабель не может влиять на качество изображения, в противном случае при самом дешевом материале картинка может просто исчезнуть :)

Так что получается, что изображение либо есть (если HDMI кабель без технологических дефектов), либо его нет — третьего не дано. У многих же людей несправедливо принято считать что, мол, чем дороже товар, тем он лучше, т.е. в стоимость закладывается определенное качество, степень которого есть эквивалент потраченной суммы денег.

Конфликт устройств может стать проблемой

Иногда избавиться от проблемы помогает такое решение, как поиск четкой последовательности включения устройств-источников видео и звука. Например, Вы успели подключить проигрыватель Blu-Ray, музыкальный центр, включить телевизор, а поступления информации нет. Меняем очередность – получаем проигрывание звука, картинку и удовольствие от просмотра.

Этот совет актуален, если на телевизоре “навешано” три и более источника цифрового сигнала. Кроме того, так как проблема может заключаться не в телевизоре, а в одном из устройств-сателлитов. Такое вполне возможно. Устройства могут конфликтовать друг с другом или из-за поломки одного из них. Совместное подключение с “причиной” – нередко источник проблем, чего не сразу можно заметить.

Бывает, что пользователи, решив какой hdmi кабель выбрать, впоследствии подключают его к устройству через выход dvi. А после жалуются на отсутствие звука, забывая, что устройство не видит его. Настройки дополнительных функций в современном телевизоре последних поколений сложнее, чем у предыдущих. Лучше заранее проконсультироваться по поводу функций, реализованных в телевизоре, уточнить, что за кабель необходим, чтобы подключить то или иное устройство.

Отличительные особенности

Многие пользователи персональных компьютеров делают выбор именно в пользу High-Definition Multimedia Interface. Почему это так — чем лучше HDMI? Чем DVI не может похвастаться? Выделяют два основных различия:

  1. Кабель HDMI может передавать не только видео, но и звуковой сигнал. Это обеспечивает высокое качество не только звука, но и картинки. Большая часть моделей DVI такой функцией не обладают, хотя, конечно же, есть исключения из правил.
  2. High-Definition Multimedia Interface представляет собой одноканальный шнур, но скорость передачи данных достигает ста мегабит в секунду. А вот продукция фирмы-конкурента отличается несколькими каналами, один из которых передает аналоговый сигнал. Для устройств, работающих от такого сигнала, шнур DVI – просто находка. Таким образом, компания идет в ногу со временем, но и не игнорирует потребности владельцев техники, которая не может похвастаться инновационной «начинкой».
Популярные статьи  Обзор видов и характеристик воздушных клапанов для канализации: устройство и принцип действия, как выбрать размеры 110 или 50 мм, пошаговое руководство по монтажу и использованию

Чтобы определиться, чем лучше HDMI чем DVI, нужно понимать, что качество изображения в большей степени зависит от устройства, которое необходимо подключить. На картинку, появляющуюся на экране, влияет уровень сигнала. А вот стабильность и качество передачи изображения уже обеспечивается кабелем.

Устройство и типы HDMI кабеля

Но не стоит пытаться подключить один шнур на место другого, для этого существуют специальные переходники. В противном случае можно просто лишиться звукового сопровождения. Оба интерфейса хоть и работают с помощью одной технологии, но различия дают о себе знать.

Что такое HDMI 2.1? В чем разница между 2.0?

Когда вы покупаете телевизор вы в частности смотрите на количество вариантов подключения портов которые он предлагает. Лучшие телевизоры доступные на сегодняшний день, предлагают три-четыре порта HDMI и минимум три порта USB. Сегодня все больше идет речь о HDMI 2.1

HDMI означает High Definition Multimedia Interface (Мультимедийный интерфейс высокой четкости), который создан для передачи сигналов в несжатом формате. Проще говоря он работает как аудио-видео интерфейс.

HDMI появился где-то в 2003 году и был выпущен в качестве замены аналоговых аудио-видео стандартов в цифровом качестве.

Изначально HDMI-кабели были двух типов.

HDMI 1 (стандартный кабель) — передача несжатого сигнала 1080i с рабочей частотой пикселя 165 МГц в полосе пропускания 4,95 Гбит/с.

HDMI 2 (высокоскоростной кабель) — идеально подходит для передачи на дисплеи с разрешением 1440p и WQXGA с рабочей частотой пикселей 340 МГц и полосой пропускания 18 Гбит/с.

На сегодня мы уже имеем кабель HDMI 2.1, как последнее достижение в технологии HDMI. Он может справиться со скоростью до 48 Гбит/с.

Сегодня почти все телевизоры, особенно телевизоры 4K оснащены портами подключения типа HDMI 2.0 и HDMI 2.0b .

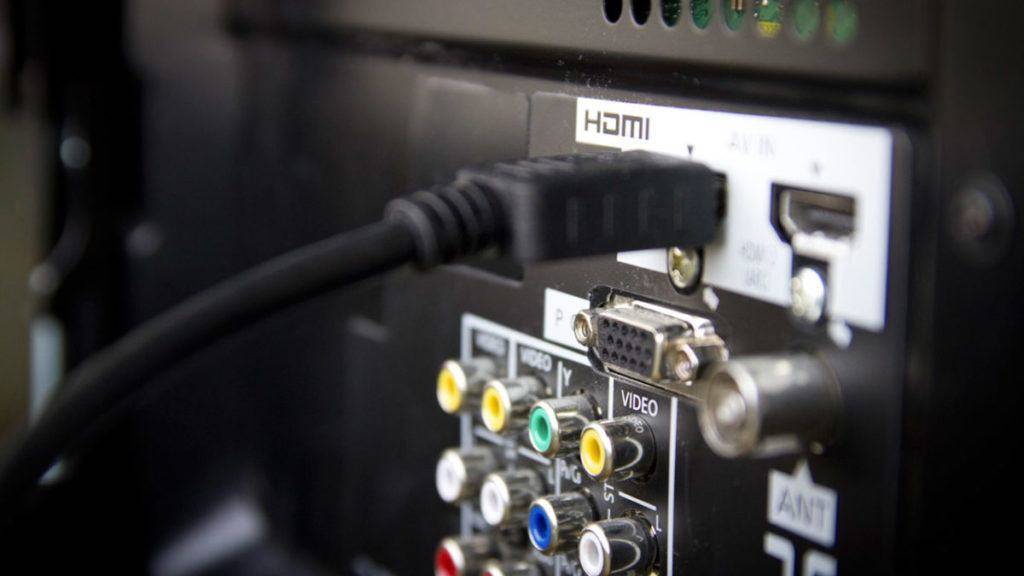

Подключение и настройка HDMI кабеля

Устройство и типы HDMI кабеля

Подключение техники посредством HDMI не требует никаких умственных усилий – достаточно взять кабель, спецификация которого соответствует разъемам двух устройств, и соединить их между собой. Даже если спецификации различаются, не беда. Благодаря обратной совместимости сигнал будет успешно передаваться, при этом качество будет соответствовать более старой версии интерфейса из всех используемых.

Некоторые манипуляции потребуют и дополнительной настройки. К примеру, возможно подключить монитор к ноутбуку через HDMI. В таком случае после «холодного» подключения (к выключенному ноуту) потребуется включить его и в панели управления настроить отображение информации на обоих экранах, а также их разрешение. Таким образом, с помощью монитора с HDMI и ноутбука возможно получить устройство с двумя мониторами безо всяких усилий.

А также может потребоваться небольшая настройка и ТВ панелей. RGB сигнал передается без проблем, а вот чтобы корректно работал звук, нужно открыть настройки и в источниках звука указать HDMI-порт. А также, если используется технология ARC, нужно поменять устройство вывода в настройках телевизора. Для этого выберите вместо встроенных колонок разъем HDMI, и все заработает.

Беспроводной HDMI – альтернатива HDMI кабелям

HDMI – это цифровой мультимедийный интерфейс, представленный в 2002 году. На протяжении своего развития технология включала все больше возможностей в один кабель. Сначала появилась комбинация видео и звука. Затем появился реверсивный звуковой канал, позволяющий полностью избавиться от аудиокабелей даже в сложной мультимедийной системе. Кроме того, провод стал поддерживать передачу интернет-контента и 3D-форматов. Всего лишь один кабель заменил более четырех интерфейсов. Однако в исключительных обстоятельствах даже одного кабеля может быть много. Поэтому инженеры приступили к поиску путей для беспроводной передачи видео и аудио сигналов.

По состоянию на 2020 год в продаже можно найти массу небольших, но очень полезных адаптеров. Эти компактные устройства позволяют забыть о проводном подключении к телевизору или ПК. HDMI WiFi передатчик способен перевести цифровой сигнал в беспроводной, который затем будет принят и распознан. Конечно, пропускная способность будет ограничиваться характеристиками технологии. Однако такой переходник можно использовать для вывода на большой экран изображения с портативных устройств. Попробуем разобраться, как же это работает.

Актуальные версии HDMI

На сегодня актуальной версией считается HDMI 2.0 (a/b), которая была официально анонсирована 4 сентября 2013 года. Оборудование с его поддержкой стало появляться в продаже в 2014 году, и сейчас данный интерфейс уже имеется на борту многих устройств.

Но это совершенно не означает, что устройства с поддержкой более ранних версий следует выбросить. Вовсе нет! Как вы увидите из таблиц ниже, среднестатистическому пользователю для просмотра спутниковых / кабельных / эфирных HD телеканалов и фильмов, да и для ноутбуков и домашних компьютеров HDMI 1.2-1.4 будет вполне достаточно.

Хотя, конечно, в спецификации версии 2.0 больше всяких «плюшек» с прицелом на 5-7 лет вперед. А вот бежать впереди паровоза и пытаться сейчас искать телевизор с HDMI 2.1 «на борту» совершенно не стоит. Его ещё попросту не произвели, ведь он был представлен лишь в начале января 2017 года. Итак, приступим к детальному изучению спецификаций различных версий HDMI…

Типы HDMI

Ниже приведена краткая информация о версиях HDMI.

  • HDMI 1.0 – 12/2002.
  • HDMI 1.1 – 5/2004.
  • HDMI 1.2 – 8/2005.
    • Добавлена поддержка Super Audio CD;
    • разъём HDMI Type A для подключения ПК в качестве источника;
    • источники ПК могут использовать “родной” режим цветов RGB, сохраняется опция режима цветов YCbCr;
    • поддержка источников с низким напряжением.
  • HDMI 1.3 – 6/2006.
    • Пропускная способность соединения аудио/видео была увеличена до 10,2 Гбит/с;
    • улучшенная поддержка цветов, включая глубину 30, 36 и 48 бит (RGB или YCbCr);
    • добавлена поддержка цветовых стандартов xvYCC;
    • добавлена поддержка автоматической синхронизации звука;
    • добавлена поддержка потоков Dolby TrueHD и DTS-HD (форматы, используемые в дисках HD DVD и Blu-ray) для декодирования внешними ресиверами;
    • был утверждён новый мини-разъём для таких устройств, как видеокамеры.

Устройство и типы HDMI кабеля Распиновка hdmi.
