Как сделать водостоки своими руками: технические нюансы и специфика монтажа

Содержание

Водосточная система из канализационных труб

Канализационные трубы подходят по своей цене, крепости, весу и наличию различных переходников.

Важно! Не все виды канализационных труб подходят для наружных работ. Их виды:

Их виды:

  • Серые трубы, боятся сильных морозов.
  • Коричневые трубы, самые крепкие, терпеливы к нагрузкам и большим морозам. Под воздействием продолжительных солнечных лучей ультрафиолет разрушает и начинает трескаться поверхность.
  • Белые трубы, используют для домашних монтажных работ.

Поэтому выбирать трубы для водостоков следует по погодным условиям в своем регионе. После определения материала для слива, рассчитывают расходные материалы.

Разный диаметр труб подходит для разных площадей ската крыши:

  • S< 50 кв. м – трубы диаметром 8 см;
  • S< 125кв. м – трубы диаметром 9 см;
  • S > 125 кв. м – трубы диаметром 10 см.

Остальные расходники подбираются под эти трубы (с таким же диаметром). Для схемы водостока необходимо знать некоторые параметры:

  1. периметр крыши;
  2. длина и количество желобов, стоков;
  3. места стыков и креплений.

Периметр крыши, деленный на 2, и будет длина желобов. Трубы будут распилены пополам. Например, периметр крыши 60 м, необходимо купить для желобов 30 м канализационной трубы.

Водоотливные стояки по всему периметру находятся на расстоянии 5 м. Их длина равна расстоянию от карниза до земли. Умножив, количество стояков на длину стояков, получим количество деталей для желобов.

Необходимые для сооружения детали:

  • сливные трубы;
  • кронштейны (на 10 м идет 18 шт.);
  • отводы и воронки (сколько сливов);
  • заглушки;
  • углы (в зависимости от угла падения воды с крыши);
  • соединительные для желобов;
  • колена;
  • переходники.

Нужные инструменты:

  1. шуруповерт и саморезы;
  2. отвертка, ножовка;
  3. болгарка, лобзик электрический;
  4. рулетка, веревка, уровень.

Для удобства установки нужны строительные леса или козлы.

После покупки материалов начинается подготовительный этап. Подготовленные для желобов трубы, необходимо распилить на 2 части. Для этого понадобится болгарка, лобзик или ножовка по металлу.

Внимание! Места желоба, входящие в тройник не распиливать!

Монтаж

Желоб проходит под уклоном к сливу. Прикрепляются кронштейны на расстоянии полуметра друг от друга. Крепление желобов происходит под уровнем и с натянутой нитью.

Стыки между отдельными частями замазывают герметиком или сажают на клипсы. Следующий этап – установка сливных труб, стыки промазываются герметиком.

Проведение расчетов для комплектующих системы

Установка водосточной системы должна начинаться в обязательном порядке с подсчетов количества комплектующих, а главное — с вычисления диаметра труб и водосточных желобов. Неправильно выведенный диаметр системы либо не сможет отводить тот объем воды, который будет сходить с определенной крыши, либо справится с задачей с лихвой, но обойдется мастеру неоправданно дорого.

Итак, что касается диаметров водосливных труб и желобов, то здесь пользуются следующими принципами расчетов:

Как сделать водостоки своими руками: технические нюансы и специфика монтажа

  • Для крыши с суммарной площадью скатов до 50 м2 применяют трубы сечением 75 мм и водосточные желоба сечением 100 мм;
  • Для крыши площадью от 50 м2 до 100 м2 используют трубы диаметром 87 мм и желоба сечением 125 мм;
  • Для крыши, площадь которой превышает 100 м2 актуально применение труб диаметром 100 мм и водосточных желобов диаметром 150 мм.

Важно: если крыша многощипцовая или вальмовая, то сечение желоба и трубы подбирают по площади большей части (крыла) крыши

Определяем количество вертикальных труб

Здесь все предельно просто. Так, установка водостоков на крыше требует, чтобы на каждые 100 м2 площади крыши приходилась одна водосточная труба. Поэтому если наша предполагаемая кровля имеет площадь 120 м2, то для нее потребуется уже две водосточные трубы, которые будут расположены по двум углам дома. Что касается приемных воронок, то их приобретают в том количестве, в котором определено количество вертикальных стоков. В нашем случае будет 2 водоприемные воронки.

Как сделать водостоки своими руками: технические нюансы и специфика монтажа

Тут же определяем и количество хомутов для вертикальных линий. Их располагают на таких точках:

Рекомендуем к прочтению:Мягкая кровля своими руками. Технология монтажа

  • Между трубой и сливным коленом;
  • Между стыками вертикальных труб;
  • Между отливом и трубой.

Итого получаем 5 хомутов для одной вертикальной линии. Для двух — 10 хомутов.

Определяем количество желобов

Как сделать водостоки своими руками: технические нюансы и специфика монтажа

Для расчета количества желобов для предполагаемой двухскатной крыши нужно определить длины обоих карнизов. В нашем случае они будут равны по 9 м каждый. И если исходить из того, что каждый желоб имеет длину 3 м, то в нашем случае нам понадобится 3 желоба на один скат. Соответственно, 6 желобов для двух скатов крыши.

Важно: если крыша вальмовая и имеет 4 ската, количество желобов рассчитывают, исходя из длин всех четырех карнизов. При этом угловые карнизы приобретаются в количестве углов на крыше

Для вальмовой это число будет равно 4.

Что касается количества кронштейнов, то их рекомендуют располагать на равном расстоянии друг от друга. При этом расстояние должно быть примерно 70-90 см, но не более. В нашем случае при длине карниза 9 м мы используем 10 кронштейнов на один карниз. Соответственно 20 кронштейнов для двух карнизов.

Совет: чем тяжелее материал системы водоотведения, тем меньшим может быть расстояние между крюками. Здесь можно снизить его до отметки 50-60 см. Соответственно их количество на длину карниза 9 м увеличится до 20 шт.

Замки подбираются в том количестве, в каком насчитано количество соединений между желобами. В нашем случае это число 4 (по 2 с каждой стороны крыши).

Определяем количество колен

Как сделать водостоки своими руками: технические нюансы и специфика монтажа

Правильный монтаж водосточной системы своими руками не будет полноценным, если мастер не определит количество колен для системы. Колена приобретают по 2 шт. на одну воронку. Значит, в нашем случае, всего колен потребуется 4 шт. При этом потребуется и 2 отлива для оформления отведения воды в грунт или ливневую канализацию.

Рекомендуем к прочтению:Монтаж сливной системы для крыши своими руками

Большее количество колен приобретается в том случае, если фасад дома имеет сложную конфигурацию и требуется формировать его обход. В этом случае необходимо подсчитать количество изгибов по фасаду на протяженности вертикального стока.

Ливневая канализация дорог, мостов, развязок

Поверхностные ливневые стоки дорог, развязок и мостов подлежат отводу и очистке. Для этого используются системы инженерных коммуникаций, которые собирают сточные воды, образующиеся на поверхностях транспортных коммуникаций, сепарируют содержащиеся в них примеси, после чего производится сброс стоков. Компания «Флотенк» разрабатывает, выпускает на собственных производственных мощностях и монтирует современные ливневые канализации автомобильных дорог, развязок и мостов, которые отличаются высокой эффективностью, простотой в эксплуатации и обслуживании.

Преимущества «ливневок» транспортных коммуникаций от компании «Флотенк»

Ливневые канализации дорог, мостов и развязок, проектируемые, изготавливаемые и монтируемые компанией «Флотенк», имеют в своем составе множество стеклопластиковых элементов. Они отличаются высокой механической прочностью, устойчивостью к воздействию химических сред, простотой в монтаже и обслуживании. Стоимость таких систем невысока, а их срок службы составляет несколько десятилетий.

Типы ливневой канализации транспортных коммуникаций

Ливневая канализация под дорогой относится к системам закрытого типа. Она имеет в своем составе сеть подземных коммуникаций, с помощью которых сточные воды направляются сначала в очистные сооружения, а затем отводятся или в канализационные коллекторы, или же на различные объекты окружающей среды. Ливневые канализации смешанного типа являются комбинациями открытых и закрытых «ливневок».

Новый выход на МКАД с федеральной атомобильной дороги М-1 Беларусь Москва-Минск

Основные элементы ливневки на дорогах, развязках и мостах

Практически каждая современная ливневая канализация на дорогах, мостах и развязках состоит из таких основных элементов, как дождеприемники, лотки, трубопроводные коммуникации и очистные сооружения. Все эти компоненты в комплексе позволяют собирать, очищать дождевые, поливомоечные и талые воды, осуществлять их своевременный отвод.

Популярные статьи  Перекрытия из пенобетона.

Реконструкция Боровского шоссе

Очистные сооружения автомобильной дороги, моста, развязки

Очистные сооружения для автодорог, развязок и мостов необходимы для того, чтобы доводить отводимые стоки до тех кондиций, которые позволяют производить их сброс. Компанией «Флотенк» они реализовываются на основе принципа ступенчатости. Это означает, что сначала стоки проходят этап сепарации твердых примесей (пескоотделители), далее попадают в маслобензоотделители. Наличие этих устройств обусловлено тем, что транспорт неизбежно загрязняет ливневые стоки автодорог, мостов и развязок различными нефтепродуктами (топливом, маслами). В маслобензоотделителях установлены коалесцентные модули, благодаря которым взвешенные в сточных водах органические соединения осаждаются на их поверхностях, укрупняются и всплывают, образуя пленку. Доочистка стоков производится в сорбционном блоке, после чего воды отводятся на рельеф, в водоемы или канализационные коллекторы.

Проектирование и строительство подъездных автомобильных дорог к спортивно-развлекательному центру и яхт-клубу

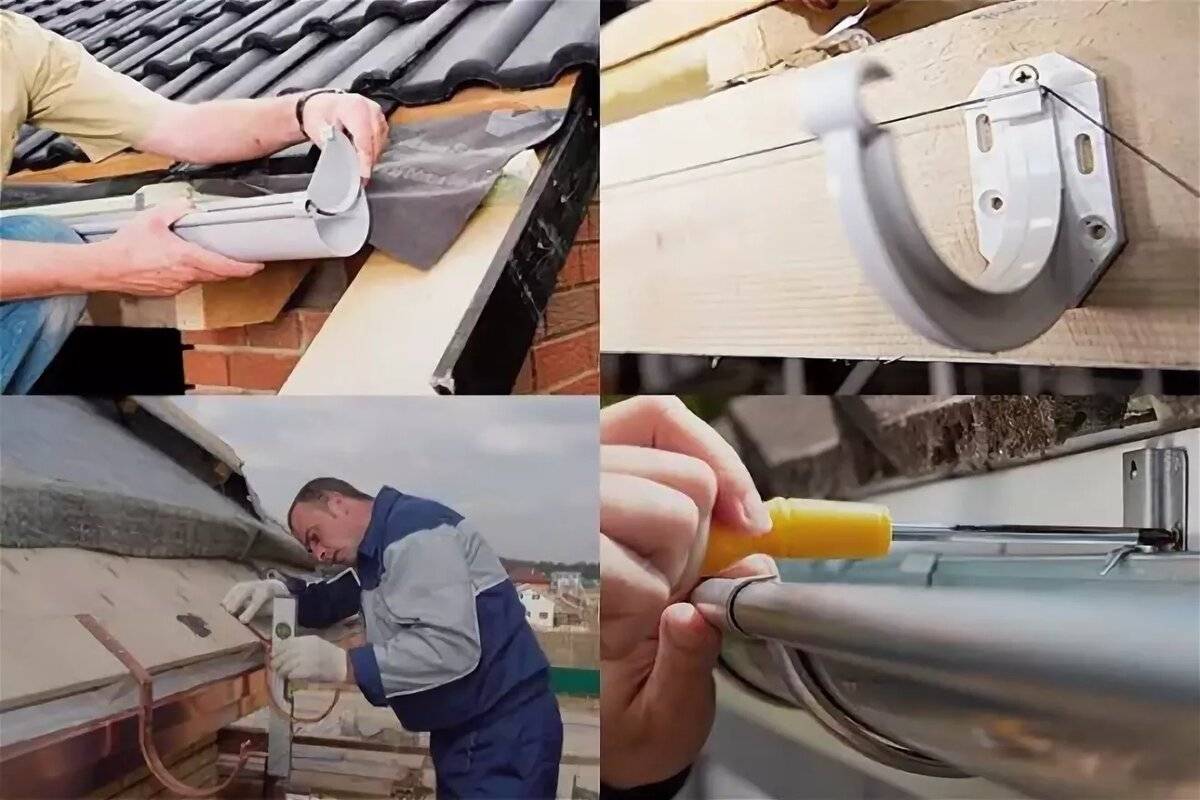

Пошаговая инструкция монтажа

Как и любой другой процесс, этот требует некоторой последовательности. Поэтому оптимальным вариантом будет рассмотреть весь процесс сборки пластиковых или металлических водостоков именно по этапам. Начинается, все как обычно, с подготовки. Для этого должна быть изготовлена схема системы, или план. Дальше по ней проводят расчеты, а также закупают материал согласно расчетам.

Когда все это сделано и весь материал уже имеется, то можно приступать к непосредственному монтажу.

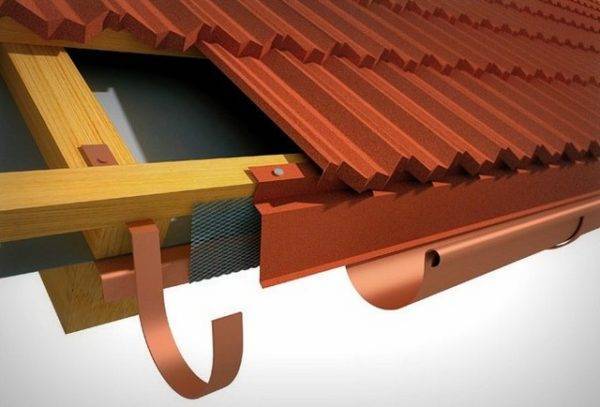

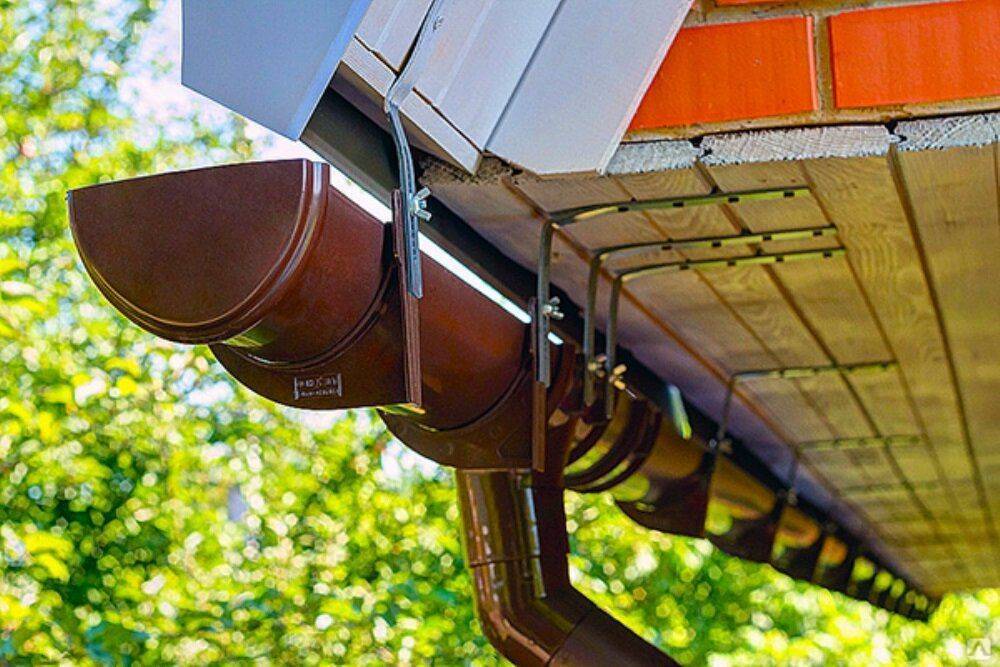

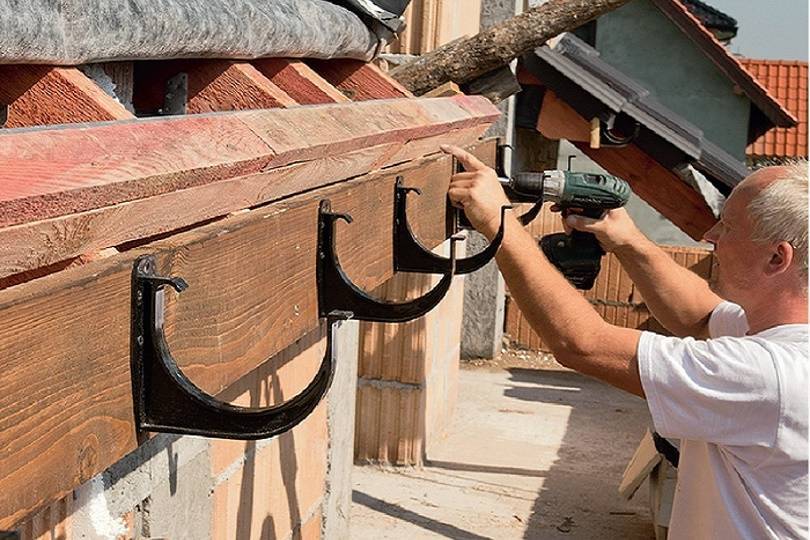

Монтаж крепежных элементов

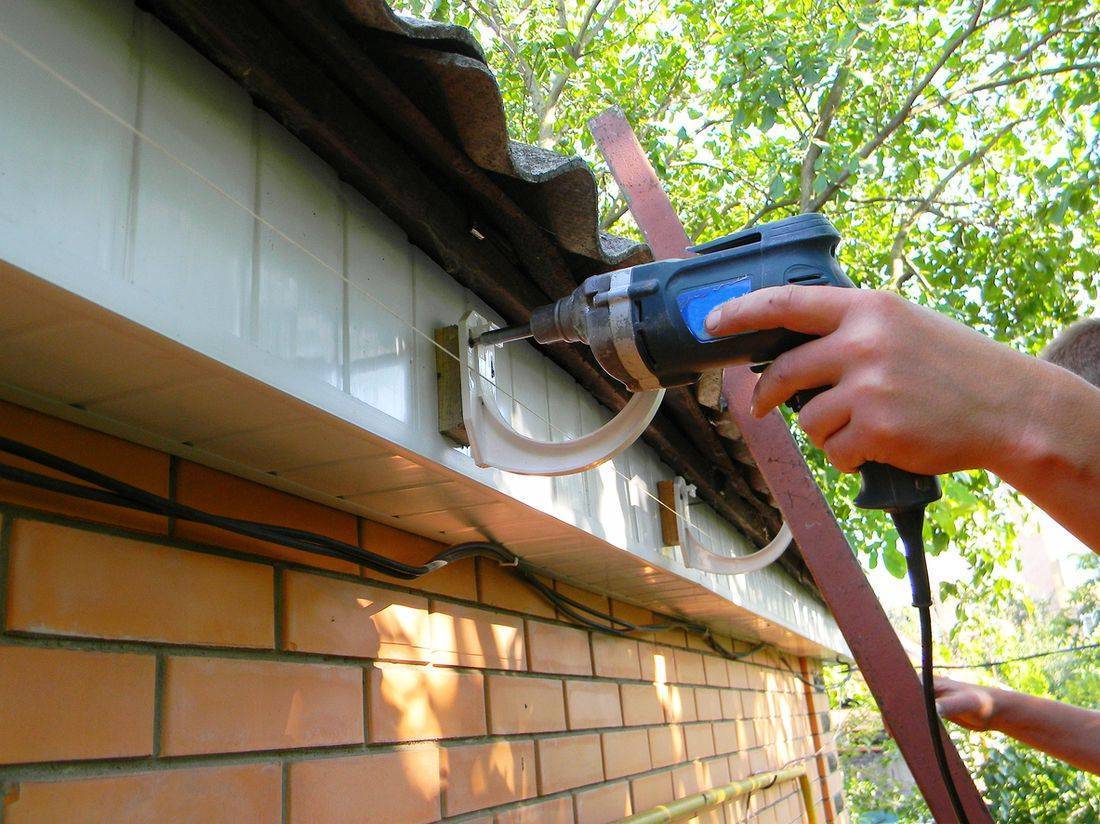

Монтаж водостока своими руками начинается с того, что устанавливаются кронштейны. Надо сразу сказать, что сегодня промышленность выпускает большое разнообразие разных типов кронштейнов. Выбор будет зависеть, главным образом, от того, на какое место этот кронштейн планируется крепить:

  • Стропильная система;
  • Стена.

Совет! Крепить кронштейны нужно так, чтобы их осевая линия была немного наклонена. Достаточно будет 5 см на каждые 10 метров. Это позволит позже установить желоб с уклоном в сторону сливной трубы.

Расстрояние между кронштейнами

В том случае, если длина желоба будет больше 20 метров, то рекомендовано делать два уклона по 10 метров, соответственно, и сливных труб будет тоже две.

Кронштейны следует крепить на расстоянии в 50-60 см друг между другом. Очень часто получается такая ситуация: кронштейны планируется крепить к стропилам, а те расположены с расстоянием в 120 см. При этом сами держатели нужно крепить через каждые 50-60 см. в таком случае поступают очень просто – используют два разных типа держателей. При этом одни необходимо монтировать на стропила, а другие – на стены.

Установка воронок

Устройство водосточной системы подразумевает установку водоприемных воронок. Это элементы, которые служат для приема воды из желоба и направления ее в сливную трубу. Сразу нужно сказать, что воронки крепят только в местах крепления сливных стояков, что должно быть понятно из вышесказанного.

Кроме всего прочего, часто воронки служат соединителями пластиковых желобов. В таком случае необходимо начинать работу именно с них.

Установка воронки

Для этого в воронках, в тех местах, в которых к ним будет крепиться желоб, вырезается специальное отверстия, при этом края после работы зачищаются. Для крепления пластиковых воронок используют клей.

После того, как удалось сделать все эти процедуры, воронка оснащается специальной сеткой, которая не будет пропускать различный мусор в сливную трубу.

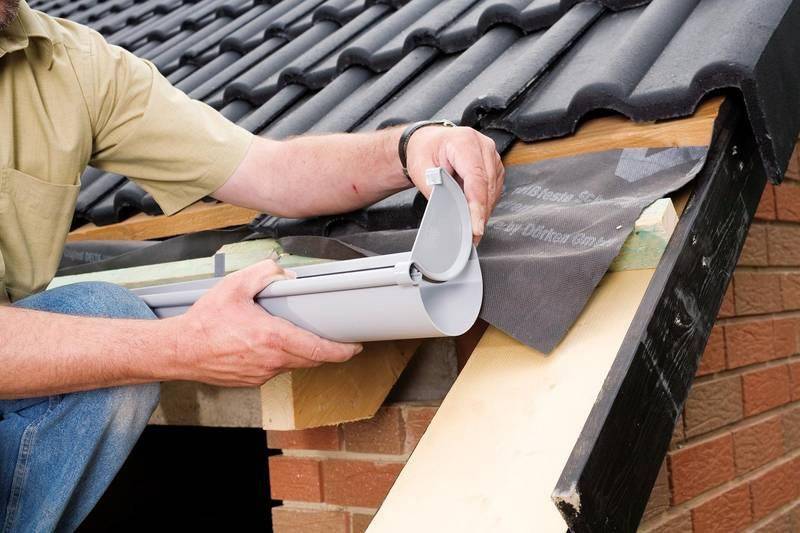

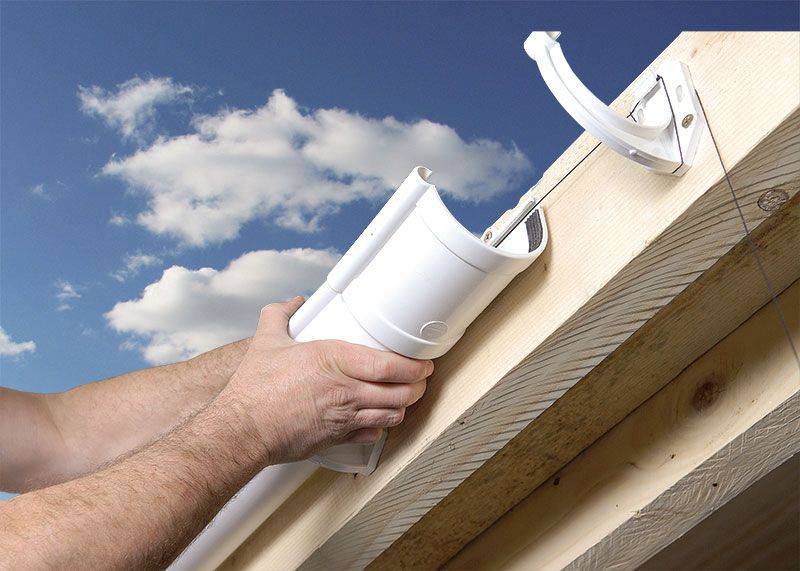

Работа с желобами

Желоба, как и сами трубы, могут быть как прямоугольной формы, так и круглой. В зависимости от этого выбираются нужные крепежи под них. Поскольку речь о таких фиксаторах шла немного выше, то сейчас остается сказать, что желоба просто вставляются в них.

Те края, которые остаются неиспользованными, закрываются специальными заглушками.

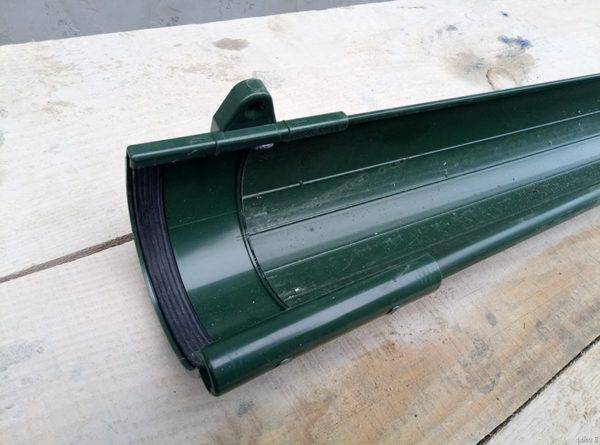

Соединение желобов

Совет! заглушки следует приобретать только с резиновыми уплотнителями. Если же таковых не имеется, то такой уплотнитель следует сделать самому.

Процесс соединения желобов

Если соединение желобов осуществляется не через воронку, то сделать это можно только при помощи специального доборного элемента, который называется соединителем. Он одевается на два торца разных желобов и скрепляет их, образуя замочное соединение.

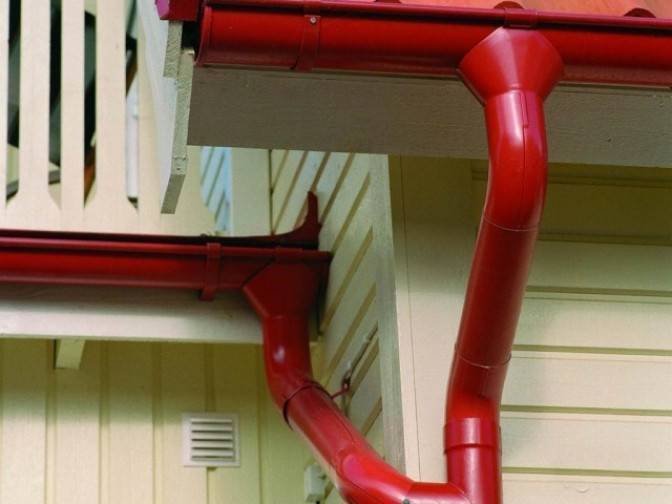

Установка колен

Колено может иметь прямоугольную или круглую формую в зависимости от формы воронки. Вообще, перед тем, как установить водосточную систему, следует определиться и с ее материалом, и с ее формой и другими параметрами.

Установка колен

Итак, колено одевается прямо на воронку снизу. Колено нужно для того, чтобы направить сливную трубы в сторону к стене. Это позволит закрепить ее специальными хомутами. Колена могут иметь разные углы.

Монтаж стояков

Итак, после того, как коленья были присоединены, можно приступать к установке стояков. Сделать это довольно просто. Сначала стояк крепиться к колену снизу. Дальше он сам закрепляется хомутами. После этого к установленной части трубы приставляют еще одну, если это необходимо, то есть в том случае, когда высоты первой части не достаточно.

Как работать с хомутами

Отдельно следует рассмотреть вопрос о хомутах. Сразу нужно сказать, что для кирпичных и деревянных фасадов используют разные элементы. Однако, как правило, хомут представляет собой две дуги, которые одевают на стояк с двух разных его сторон, затем фиксируют. Фиксация осуществляется при помощи двух болтов, которые закрепляются на концах дуг.

Конечный элемент – слив

Слив по форме очень напоминает колено. Собственно и функции у него такие же – он служит для поворота стояка, только на этот раз уже в сторону от стены.

Слив водостока

Некоторые тонкости и нюансы, о которых важно знать

При установке самодельной водосточной системы из канализационных труб учитывайте, что все изделия из ПВХ изменяют свои физические параметры при температурных перепадах

Поэтому очень важно, чтобы желоба могли свободно перемещаться в кронштейнах. А для этого постарайтесь, чтобы от стыка желобов до кронштейна оставалось не менее 9 сантиметров

Также и концы желобов должны быть плотно состыкованы.

Чтобы ваши водосточные трубы, сделанные так заботливо своими руками, не загрязнялись и не забивались листвой, установите сверху обычную пластиковую сетку. Воду она пропускать будет, а листья и ветки – нет:

Обладатель готовой промышленной водосточной системы обычно не задумывается об этом, полагая, что производители всегда все учитывается сами. Но когда вы делаете что-то своими руками, всегда это сделать хочется качественно, и вот о таких деталях уже не забудешь.

Почему и получается на практике, что нередко самодельные водосточные системы оказываются и прочнее, и долговечнее. Причем, отдельные умельцы еще и умудряются креативить, например, заводить при помощи водостока воду в свой гараж – ловите отличную идею:

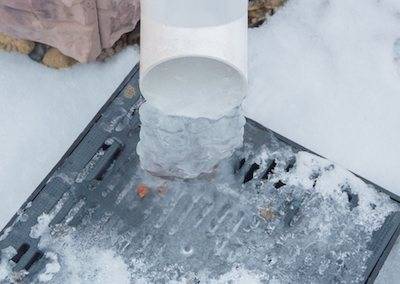

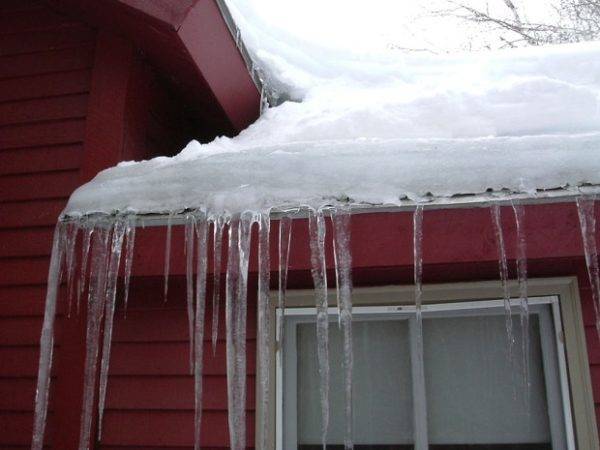

Если вы живете в регионе со снежными зимами, установить дополнительно в желоба греющий кабель. Не переживайте о материале канализационных труб: они как раз рассчитаны на температуру выше среднего, поэтому кабель им никак не повредит.

Есть еще одно важное правило: не занимайтесь установкой водостоков при температуре ниже нуля. Ведь когда с наступлением весны температура воздуха поднимется выше, трубы попросту покрутит

В любом случае, даже просто в прохладную погоду важно просчитывать все компенсационные швы и зазоры, чтобы система потом не «играла».

Обычно это не происходит потому, что у промышленных вариантов водосточных систем есть специальные засечки внутри деталей, которые помогают правильно соединить элементы при конкретной температуре воздуха. А вот в случае с канализационными трубами, вам придется делать все по наитию.

Особенности ливневой системы для плоской крыши

Водосток на плоской крыше начинается в месте сбора воды и представляет собой вертикальные, вделанные в стену трубы с выводом в канализацию. При строительстве системы следует предусмотреть обязательное утепление труб. Теплоизоляция не даст конденсироваться влаге на внешней стороне ливневки в холодный период, предотвратит возможное гниение стен строения. При температурных минимумах теплоизоляция не даст промерзнуть самому водостоку.

Защита от загрязнения на плоской крыше сводится к установке сетки на принимающее отверстие. Это может быть плоская вставка или сеточный колпак.

Монтаж водостоков

Чтобы создать водовод кровли своими руками, следует приготовить:

  • инструмент для вальцовки;
  • молотки;
  • ножницы по металлу;
  • форму для изготовления желобов;
  • инструмент для разметки.

Перед тем как выполнить монтаж водостоков для крыши, следует произвести расчеты размеров и нужного количества крепежей, а также элементов конструкции.

Крепление желобов происходит при помощи кронштейнов. Их следует располагать на расстоянии 50-60 см друг от друга. Чтобы правильно выставить уклон, следует сначала укрепить начальный и конечный кронштейны, а после между ними натянуть шнур. Выставлять последующие кронштейны следует строго по линии шнура.

Популярные статьи  Бетоноконтакт: акриловый грунт с твердым наполнителем

Принцип выставления уклона

Величина уклона должна составлять приблизительно по 5 мм на каждый метр. При малом уклоне возможен перелив воды, а слишком сильный уклон будет придавать строению неэстетичный вид.

Слишком длинные желоба следует составлять на земле, поскольку в такой конструкции будет довольно сложно сделать крепление наверху. Скрепление желоба происходит с помощью герметика и заклепок. Для соединения фрагментов труб их заводят одна в другую не менее чем на 2 см, а после фиксируют хомутами.

Расположение трубы водовода контролируется с помощью отвеса и должно быть строго вертикально. Следует произвести крепление верхнего хомута и повесить на него отвес, а затем отметить расположение остальных. Прикреплять трубу к хомутам в направлении хода воды.

Ошибки при монтаже водовода

  1. Горизонтальная установка желобов. Последствием такой ошибки будет накапливание воды в углах системы и желобе. При этом она замерзает и оттаивает, создавая ледяные пробки, препятствующие отведению вод. В результате такой работы водоотвода через пару лет система будет нуждаться в ремонте, возможно даже образование трещин в пластиковом водостоке.
  2. Неверно выбранный диаметр труб и недостаточное количество воронок. Система водостока не будет справляться с потоком воды.
  3. Установка желобов с уклоном к стене или в обратную сторону. При ливневых дождях вода будет переливаться через края желоба.
  4. Установка трубы близко к стене дома или слишком высоко выведенный слив. Возможно попадание воды на стены дома.
  5. Установка недостаточного количества кронштейнов. Желоб может не справиться с нагрузкой и лопнуть.
  6. Неправильно собранные пластиковые трубы. Возможно протекание или повреждение трубы.

Эти правила являются общими для водостоков всех видов.

Процесс установки системы водоотвода

Правильность установки проверить очень просто:

  • Герметичность соединений проверяется затыканием сливных отверстий и наливанием воды. Смотрят, не протекает ли вода. После открывают сток и проверяют, быстро ли вытечет вода.
  • Уклон желобов проверяют уровнем, теодолитом или нивелиром.
  • Отсутствие переливов и способность трубы выпускать воду проверяют, поливая скат из шланга.
  • Правильность локализации желоба у края крыши проверяют, прикладыванием рейки. Она должна проходить под ним.

Для защиты конструкции от мусора монтируют сетку

Таким образом, при соблюдении правил монтажа вполне возможно установить водосток своими руками, сэкономив средства. Готовый водосток следует периодически чистить от листьев и прочего мусора

Особенно важно это сделать перед началом зимы, потому что основное накопление мусора происходит в осенне-летний период

Правильно произведенная установка водовода не только защитит строение от атмосферных осадков, но также придаст дому завершенный вид. Некоторые виды водостоков смотрятся очень декоративно и поистине могут считаться украшением здания.

Водосточная система составляет защиту основания здания от разрушительного воздействия природной среды, но это возможно только при правильном взаимодействии ее составляющих: крыши, желоба, труб и слива.

Чем в большем отдалении будет выведена труба водостока, тем меньшее количество вод просочится в почву и горные породы возле строения.

Это естественным образом продлит срок службы частного дома.

Крепеж водосточной трубы

Алгоритм установки водосточных труб уже много раз описывался на различных форумах и сайтах строительной тематики. Вы может воспользоваться методом монтажа трубы «от верха», а можете использовать вариант «от низа». Подробнее начнем с первого способа установки водостока.

  1. Изначально необходимо определить место фиксации самого верхнего крепежа вертикальной части трубы водостока. Обязательно нужно учесть размерность колена трубы и ширину свеса карниза крыши. В ситуации, если воронка приема воды на желобе водостока расположена довольно далеко от стены, рекомендуется сделать на вертикальной части водосточной трубы изгиб, который сможет подвести ее ближе к стене. Для этого обычно используют готовые детали – колена с различным углом и короткие отрезки трубы.
  2. Крепить вертикальную часть трубы водостока нужно не ближе, чем в 5 сантиметрах от наружной поверхности стены дома. При этом изначально кронштейн устанавливается на верхнем участке. Уже от него с использованием отвеса отмечается вертикальная линия, по которой будут располагаться крепежи для остальных участков водостока. Расстояние между кронштейнами на вертикальной части должно быть равно примерно метру.
  3. После установки кронштейнов установите отвод, который будет подавать воду от желоба через водосборную воронку в вертикальную часть трубы.

В конце можно приступить к монтажу этого участка водостока. После крепежа вертикальной части внизу системы установите колено отвода воды

Стоит обратить внимание на то, что стык трубы и отвода должен крепиться к стене при помощи отдельного кронштейна. В некоторых случаях в нижней части трубы ответ не устанавливается, а труба направляет воду сразу в ливневую канализацию

Теперь рассмотрим вариант монтажа водосточной системы по принципу «снизу-вверх»

Теперь рассмотрим вариант монтажа водосточной системы по принципу «снизу-вверх».

  1. Изначально в стене нужно просверлить отверстия для крепления кронштейнов.
  2. На нижних хомутах крепятся отметы (части трубы со срезанным углом).
  3. После того, как были сделаны предыдущие шаги, можно приступить к установке остальных звеньев. Каждая часть прикрепляется отдельным хомутом. Если какой-то участок трубы довольно длинный, то следует установить для него специальные хомуты. По правилам интервал между хомутами должен составлять не более 180 сантиметров.

Производители обычно прилагают к комплектам водосточных систем все детали, которые могут понадобиться при выполнении работ. К конструкции всегда прилагается руководство, после прочтения которого вы сможете понять, как правильно установить именно этот вид водостока. Модели разных производителей могут крепиться по-разному.

Вам может пригодиться:

Монтаж системы водостока

Рассмотрим, как происходит монтаж водоотводящей системы, выпускаемой фирмы «Винилон».

Шаг 1. Для установки и сборки системы понадобятся следующие инструменты: шуруповерт, стусло, ножовка по металлу, полосогиб, строительный уровень, рулетка, бечевка и маркер.

Шуруповерт

Ножовка по металлу и стусло

Полосогиб

Строительный уровень

Рулетка, бечевка и строительный маркер

Использование бечевки для разметки

Шаг 2. Для крепления всех деталей водостока используется антикоррозийный крепеж. Приобретается он в строительном магазине.

Используйте только антикоррозийный крепеж

Шаг 3. Монтаж системы слива производится сверху вниз. Сначала крепятся желоба водосбора, только после этого производится монтаж системы водоотвода (сливные трубы). Водосборные желоба устанавливаются ниже уровня ската крыши с уклоном в сторону воронки примерно на 2-3 см каждые 10 метров желоба. Для удобства работы наносится разметка, демонстрирующая места крепления кронштейнов.

Установка водосточных желобов

Система устанавливается с уклоном в сторону воронок

Шаг 4. Первыми устанавливается воронка в нижней отметке и кронштейн – в верхней отметке. Между ними натягивается бечевка, по уровню которой крепятся остальные кронштейны и соединительные муфты. При этом кронштейны устанавливаются так, чтобы расстояние от них до краев воронки или муфты было не более 10 см. Между остальными кронштейнами может быть расстояние около 60 см.

Установлен кронштейн

Натягивается бечевка

Крепление соединительной муфты и кронштейнов

Шаг 5. После установки кронштейнов производится фиксация на них водосточного желоба.

Установка водосточного желоба

Шаг 6. Стыковка двух отрезков желобов производится при помощи специальной муфты.

Стыковка двух отрезков желобов

Шаг 7. Производится крепление уголков, соединяющих желоба в углах дома (внутренних и наружных). На концах желобов устанавливаются заглушки.

Установка заглушек и угловых элементов

Заглушки и угловые элементы установлены

Шаг 8. Начинается монтаж системы стока. Для этого понадобятся хомуты для крепления трубы. Она жестко фиксируется в верхней части, а в нижней фиксация производится с проскальзыванием.

Крепежные элементы для верхней части

Крепежные элементы для нижней части

Шаг 9. К воронке слива прикрепляется колено, которое при помощи отрезка трубы соединено с другим таким же коленом, но ориентированным в другую сторону. Это позволит приблизить трубу слива максимально к стене дома. Второе колено фиксируется на стене при помощи хомута, закрепленного на ней. Производится сборка этого участка.

Переход осуществляется через 2 одинаковых колена и отрезок трубы

Труба должна входить в колено до упора

Установлено второе колено

Монтируется переход

Шаг 10. На расстоянии друг от друга (максимальное – 1,7 м) крепятся на стены хомуты для трубы слива.

Как крепить хомуты

Шаг 11. На расстоянии 25-30 см от земли производится крепление сливного колена. Все части устанавливаются строго вертикально по строительному уровню.

Популярные статьи  Как самостоятельно изготовить пчелиный улей: используем чертежи

Крепление сливного колена

Все элементы устанавливаются строго вертикально

Шаг 12. Трубы с верхней части муфт и слива всегда устанавливаются до того момента, пока не упрутся во внутренний ограничитель элемента, снизу – до обозначенной на системе линии.

Сверху труба всегда ставится до упора

Снизу труба устанавливается до соответствующей линии

Шаг 13. После установки всех труб производится монтаж промежуточных хомутов и затягивание всех элементов.

Монтаж промежуточных хомутов и затягивание всех элементов

Монтаж водостока своими руками из канализационных труб

Дачный домик можно оборудовать системой водостока, изготовленной из обычных канализационных труб. Посмотрим, как это делается.

Шаг 1. Труба длиной 4 м, имеющая достаточно большое сечение (около 110 мм), разрезается вдоль на две половины. Удобнее всего это сделать болгаркой.

Труба разрезается пополам

Шаг 2. Половинки труб соединяются между собой и скрепляются саморезами.

Соединение половинок трубы

Для крепления используются саморезы

Шаг 3. Производится формирование сливной воронки. Для этого соединяются отрезок трубы и крестовина с коленом. После фиксации наносится разметка посередине трубы с продолжением на крестовину. По разметке производится распил собранных элементов.

Формируется сливная воронка

Распил элементов

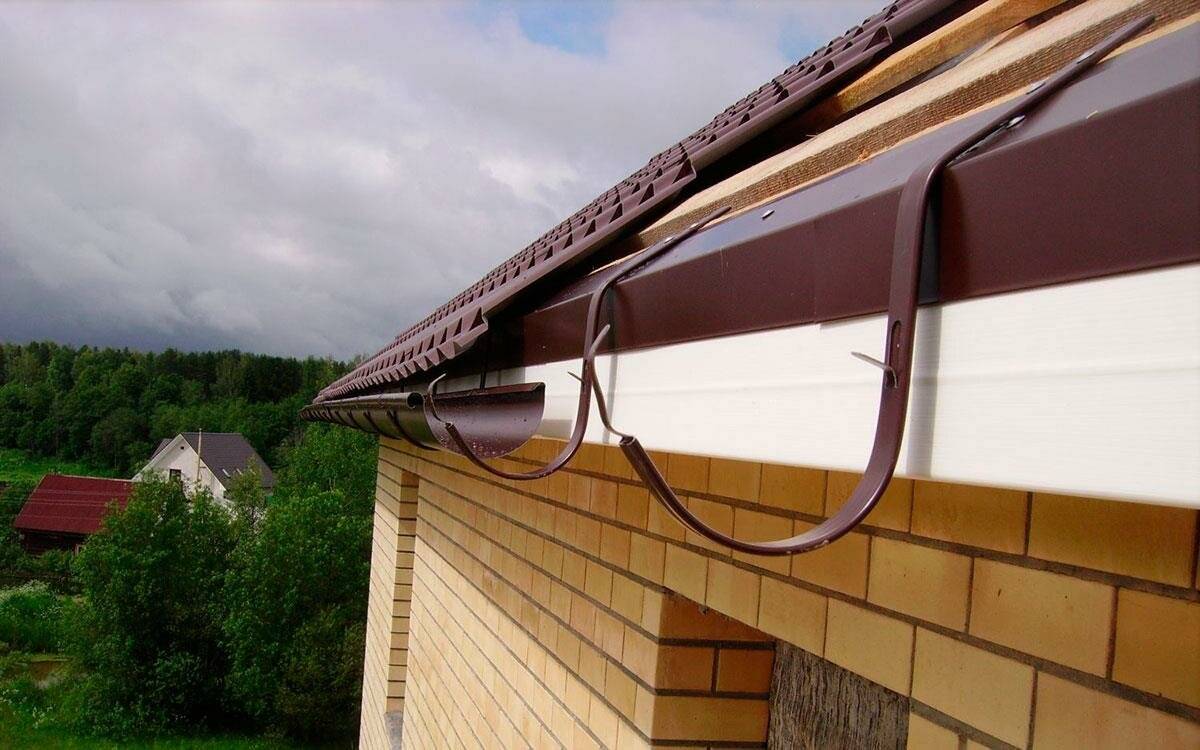

Шаг 4. Для фиксации желобов под кровлей можно использовать заводские кронштейны либо сделать их самостоятельно из металла. Они прикручиваются к импровизированным желобам.

Кронштейн прикручивается к желобу

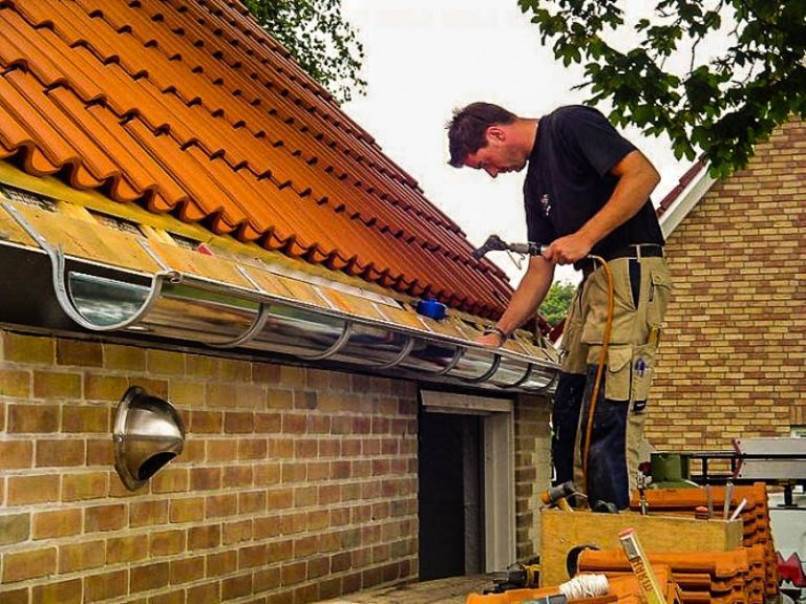

Шаг 5. Монтаж желоба производится вдоль ската кровли.

Желоб монтируется вдоль ската кровли

Шаг 6. Производится сборка трубы стока, присоединение ее к желобам и фиксация на стене строения.

Сборка сточной трубы

Крепление сточной трубы

Проверка водосточной системы на предмет работоспособности

Видео – Создание водостока из труб

Установка системы стока для кровли не так сложна, как кажется сначала. В строительной сфере есть гораздо более трудоемкие и затратные по времени мероприятия. Здесь же при желании можно довольно быстро управиться с обеспечением правильного стока воды с крыши.

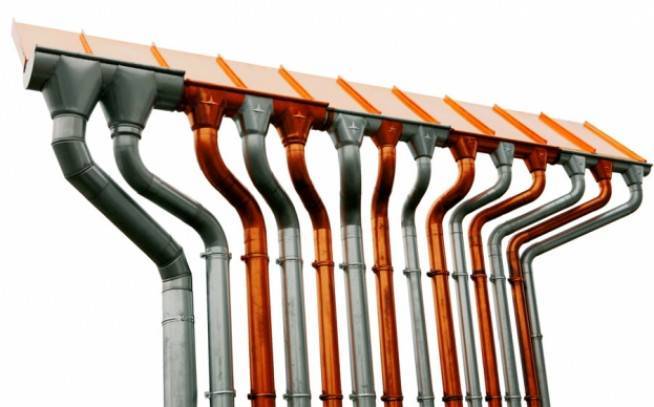

Варианты системы водостока

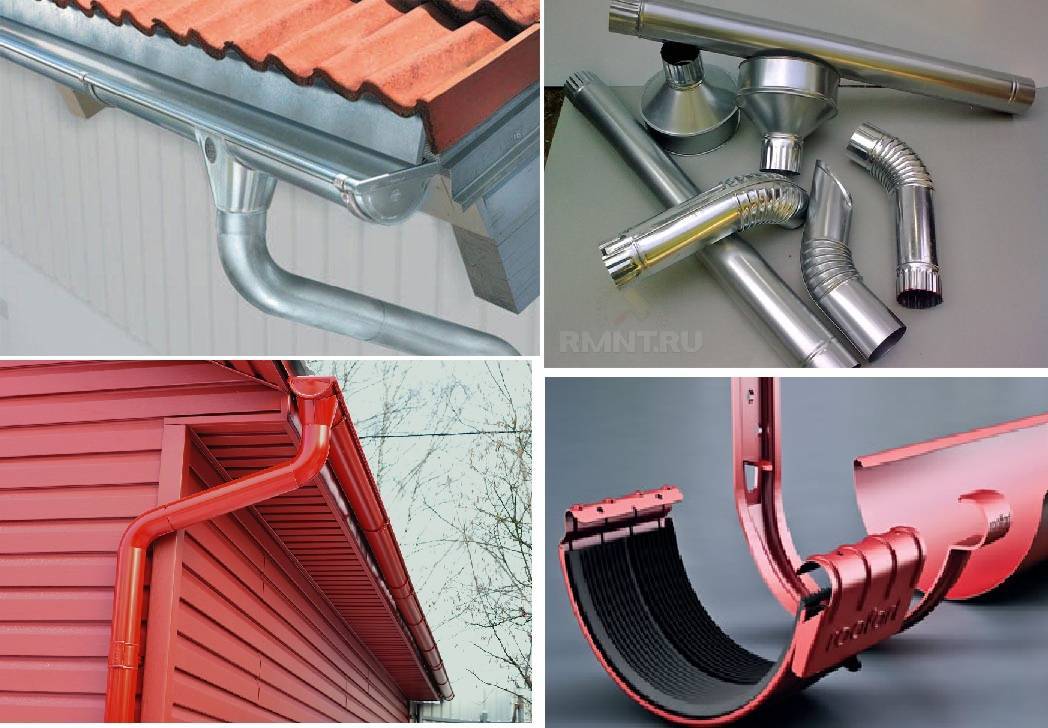

При обустройстве жилого дома можно использовать разные виды водосточных систем для крыши. Комплексы классифицируются по материалу изготовления, типу конструкции, вариантам крепления и установки.

Водостоки организованного типа: описание и нормы

Одним из вариантов организации системы водоотведения являются организованные водостоки, представляющие собой совокупность желобов, труб и других элементов. Они соединены в целую систему, которая крепится снаружи здания на стены с помощью кронштейнов. Вода, проходя по желобам и трубам, поступает в ливневую канализацию или колодец, предназначенные для дальнейшего вывода влаги за пределы территории участка.

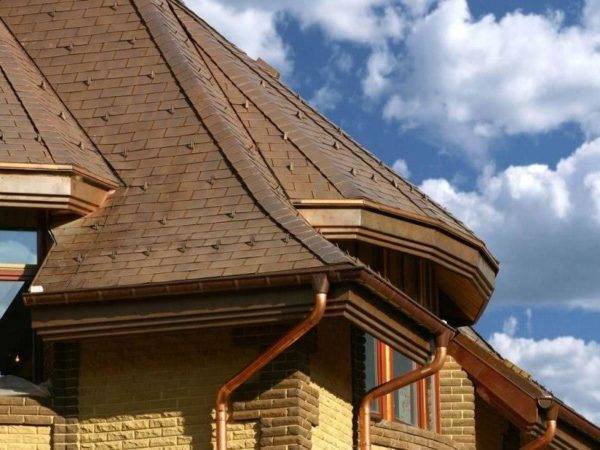

Как сделать водостоки своими руками: технические нюансы и специфика монтажаОрганизованные водостоки в частных домах обычно устраиваются снаружи здания

СНиП допускает устройство организованных водостоков на плоских или скатных кровлях любых типов. Свод норм и правил также предполагает следующие особенности обустройства организованных систем:

  • на каждый участок кровли, где присутствуют деформационные швы или стены, нужно устанавливать не менее двух воронок для обеспечения оперативного отведения воды;
  • стояки водостока нельзя монтировать в толще наружных стен. Обогрев водосточных элементов проводится с учётом требований безопасности;
  • чаши воронок следует прочно зафиксировать на стене с помощью металлических хомутов;
  • расстояние между наружными трубами комплекса водоотведения должно быть не менее 24 м, а площадь поперечного сечения определяют из расчёта 1,5 см2 на каждый квадратный метр площади крыши.

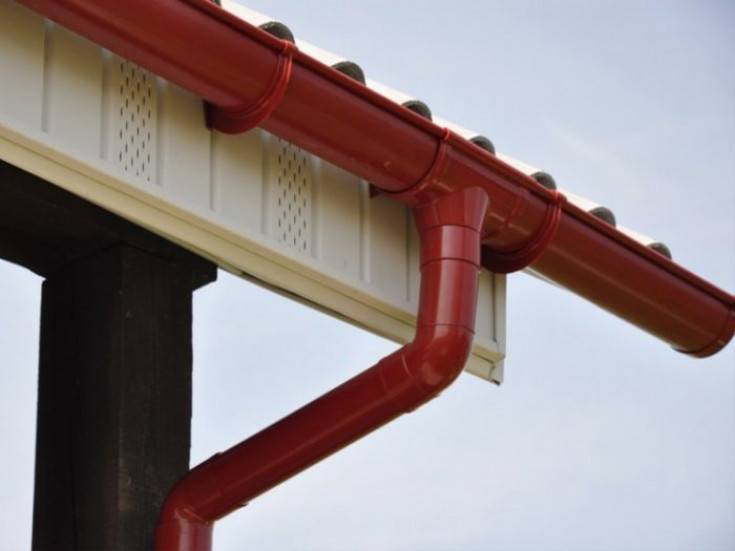

Организованный вариант систем отвода воды может быть нескольких типов. Самым популярным способом организации водостоков является установка сливных желобов. Изделия представляют собой полукруглые элементы, которые соединяются вместе для формирования линии необходимой длины. Соединять желоба можно с помощью специального клея или муфты. В первом случае детали скрепляются надёжно, но конструкция является неразборной. Муфты более практичны и обеспечивают нужную жёсткость водоотводящего канала.

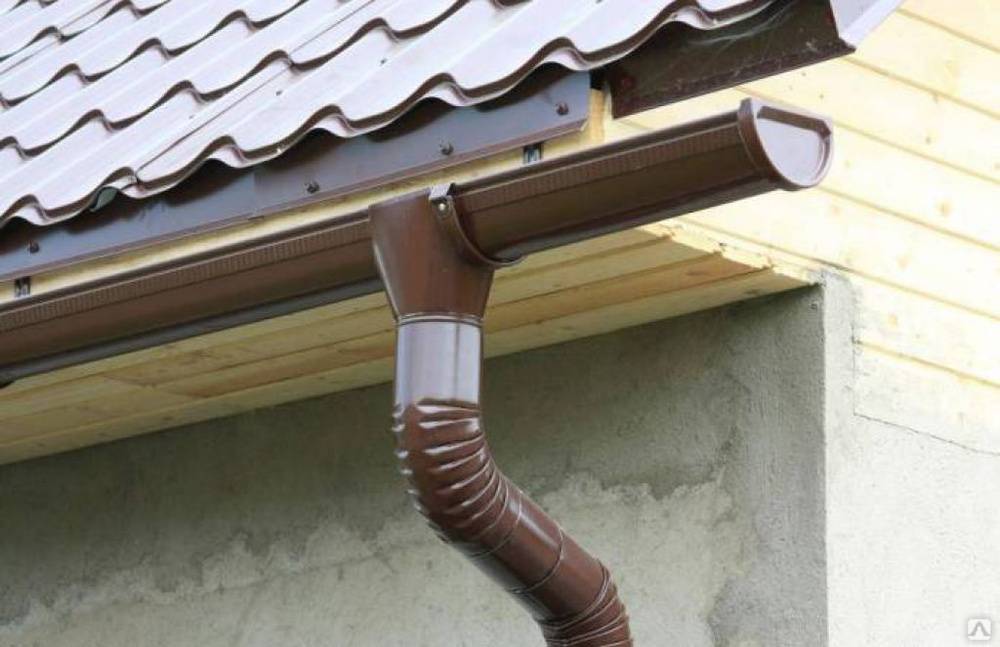

Как сделать водостоки своими руками: технические нюансы и специфика монтажаЖелоба имеют гладкую внутреннюю поверхность, по которой поток воды идет максимально быстро, не встречая на пути никаких препятствий

Для плоских кровель часто используют ливневую воронку, которая имеет круглую форму. Вода попадает в отверстие воронки, проходит по трубам и вытекает в канализацию. В зависимости от площади кровли, количества осадков в регионе и других факторов определяют число воронок, которые нужно установить на крыше. При этом можно организовать два варианта системы водостока. Традиционный предполагает самотёк воды по трубам, а при гравитационно-вакуумном осадки проходят через систему с сифоном. При этом на кровле устанавливают небольшое количество воронок.

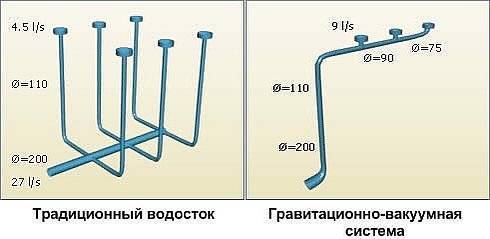

Как сделать водостоки своими руками: технические нюансы и специфика монтажаВ традиционных системах скорость потока определяется только углом наклона жёлоба, в более сложных гравитационно-вакуумных при высоком уровне осадков включается сифон и значительно увеличивает интенсивность водоотвода

Капельник для крыши представляет собой планку, которая закреплена на фронтоне или карнизе здания и защищает фасад дома от воздействия влаги. Принцип действия капельника заключается в том, что вода с кровли попадает на пластину, а затем в водосточный жёлоб. Далее осадки уходят по системе водоотвода и попадают в канализацию.

Как сделать водостоки своими руками: технические нюансы и специфика монтажаПри правильной установке капельник защищает стропила и весь кровельный свес от намокания

Неорганизованный водоотвод

Водосток неорганизованного типа представляет собой лишь кровлю с правильным уклоном, который позволяет влаге свободно стекать вниз, не затрагивая фасад здания. При этом вода падает в непосредственной близости к фундаменту, что повышает риск гниения основания. Такой вариант водоотведения подходит для односкатных кровель с уклоном в сторону внутреннего двора.

Как сделать водостоки своими руками: технические нюансы и специфика монтажаПри отсутствии комплекса желобов вода может попадать на поверхность стен и на фундамент, а в зимнее время образовывать большие сосульки

Неорганизованный водосток не подходит для жилых домов, так как не обеспечивает эффективное отведение воды. При создании такого варианта на иных зданиях следует учитывать особенности СНиП:

  • неорганизованные водостоки разрешены на зданиях не выше 5 этажей;
  • ежегодное количество осадков в регионе не должно превышать 300 мм/год;
  • на той стороне здания, куда обращён скат кровли, не должны располагаться балконы, постройки, проезжая или пешеходная дорога;
  • величина козырька кровельного покрытия не должна составлять менее 60 см.

Водосток неорганизованного типа подходит для подсобных строений, так как не может обеспечить хорошую защиту жилым домам.

Правила обустройства ливневых систем водоотведения с домовых крыш

Как сделать водостоки своими руками: технические нюансы и специфика монтажа
При разработке схемы ливневой системы водоотведения с крыши необходимо определить сечение и расположение водосточных труб и желобов относительно кровли дома. Воронки вертикальных водосточных труб рекомендуется располагать равномерно по периметру крыши. Расстояние между воронками не должно превышать 24-метровый интервал, чтобы избежать излишнего уклона желобов. Оптимальным считается расстояние от 7 до 12 метров, либо по одной водосточной трубе на каждый скат крыши. Количество труб и их сечение определяется из расчета площади кровли. На каждый квадратный метр кровли должно приходиться полтора квадратных сантиметра сечения трубы.

Как сделать водостоки своими руками: технические нюансы и специфика монтажа
Сливной конец вертикальной трубы ливневой системы водоотведения может монтироваться тремя способами: ● закрытый монтаж в дождеприемник — труба входит в дождеприемный колодец, сообщающийся с ливневой канализацией; ● открытый монтаж с выходом в ливневку — сточный конец располагается над точечным или линейным приемником существующей ливневой канализации, слив при этом расположен вертикально; ● открытый вывод на поверхность — слив монтируют под углом около 45 градусов по направлению от стен дома на грунт или водосточные канавки.

Как сделать водостоки своими руками: технические нюансы и специфика монтажа
В холодных регионах рекомендуется оборудовать ливневые системы водоотведения обогревом для противодействия замерзанию. Обогреву подлежат как сами ливнеприемные воронки расположенные на крыше, так и трубы по которым будут проходить осадки, в некоторых случаях обогреву подлежат и дождеприемники. Кабель в большинстве случаев используется специальный, саморегулирующий мощность — таким образом потребление электричества происходит только в случае необходимости. Использование ПВХ труб в таких климатических условиях нежелательно. При склонности климата к обильным снегопадам желательно оснастить скаты крыш снегозадерживающими конструкциями для предупреждения повреждений ливневой системы водоотведения.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
