Водопровод из полипропиленовых труб на даче

Полив – дело непростое, и бегать по даче с ведром туда-сюда утомительно. Именно поэтому лучшим решением этого вопроса на приусадебном участке будет сооружение водопровода на лето, а лучшим материалом – пластиковые трубы.

Дачный водопровод бывает двух типов:

Устройство разборного трубопровода и его достоинства

Летний поливной водопровод представляет собой систему из полипропиленовых труб, поставляющую воду от источника в необходимые места на участке.

Разборный трубопровод проходит на поверхности земли.

С его помощью можно доставить воду к грядкам, летнему душу, в баню и для других целей. При наступлении холодов трубопровод промывается и разбирается на составные части до наступления тепла. Это нужно для того, чтобы избежать разрыва элементов при замерзании в них воды.

Разборный трубопровод имеет ряд преимуществ. Его можно быстро собирать и разбирать. В случае протечки ее легко обнаружить, а аварийный участок заменить. При необходимости трубный провод можно удлинить или укоротить. Кроме того, такая система имеет невысокую стоимость.

Разборный водопровод представляет собой соединенные друг с другом полипропиленовые трубы, последовательно подключенные к источнику на поверхности земли. Однако у данного способа имеются недостатки. Лежащие на поверхности трубы мешают свободному передвижению на участке. Нужно постоянно смотреть под ноги, а мягкий шланг легко повреждается случайным ударом по нему лопатой или другим острым инструментом. Бывают случаи кражи участков водопровода во время отсутствия хозяев. Однако все эти недостатки перекрывает дешевизна и простота конструкции.

В настоящее время сооружение разборного летнего водопровода не представляет никаких сложностей. В магазинах имеются специальные наборы, в которые входят комплекты соединительных элементов, шланг и полипропиленовые трубы. Для сборки такого водопровода не нужно быть большим специалистом. На это уйдет не более получаса. Он фиксируется к земле специальными колышками, которые удерживают его в одном положении.

Устройство стационарного водопровода и его достоинства

Стационарный водопровод для полива предполагает подземную укладку труб. Над землей остаются только целевые водные точки. Глубина укладки меняется в зависимости от места размещения.

Так, под газоном труба заглубляется не более чем на 20 сантиметров от поверхности земли. В то же время под грядками линия прокладывается на глубине не менее 40 сантиметров.

К наступлению холодов необходимо полностью сливать воду из трубопровода. В противном случае вода в трубах замерзнет и порвет их.

Для самостоятельного слива воды без специальных устройств трубы нужно монтировать под уклоном.

В низшей точке водопровода нужно установить сливной кран.

Водопровод из полипропиленовых труб на даче Из статьи вы узнаете, как сделать летний водопровод на даче из полипропиленовых труб своими руками, ознакомитесь с видами и методами прокладки труб.

Технология укладки летнего водопровода

Чтобы собрать летний водопровод на дачном участке, потребуется выполнить ряд последовательных действий.

Сначала составляют подробную схему контура, исходя из реального плана участка. В таком проекте нужно прописать все структурные элементы системы – тройники, уголки, муфты, краны и дождевальные головки. Для прокладки основной трубы обычно применяют достаточно толстые трубы с сечением 40 мм. А вот все отводы из нее можно будет выполнить из более тонких труб – 25 или 32 мм в диаметре. Кроме того, в подобной схеме указывают и глубину прокладываемых траншей – порядка 30-40 см под газонами и 50-70 мм в местах с грядками.

Еще следует подумать о способе дренажа водопроводной системы. Как правило, прокладку труб выполняют под уклоном в сторону источника воды. Если это будет централизованный водопровод, то по направлению к нему. В самой нижней точке устанавливают кран, через который можно будет слить воду на зимнее время. Количество кранов для забора воды рассчитывают так, чтобы к ним можно было подключать короткие шланги, длиной до 5 метров, и охватить при этом весь участок. Для стандартного огородика площадью 6 соток точек отвода воды может быть до 10.

Водопровод из полипропилена своими руками: все про монтаж системы из полипропиленовых труб

Перед закупкой всего необходимого оборудования для обустройства летнего водопровода, нужно составить спецификацию. Согласно ей и будет производиться дальнейшая закупка материалов.

Для тех случаев, когда подключение воды на даче планируется к центральной магистрали, потребуется врезка. Удобнее всего в данном случае воспользоваться специальным приспособлением – седелкой. Это хомут с патрубком на резьбе и уплотнительным кольцом. Сначала его нужно поместить на трубу, накрутить шаровой кран на патрубок и сквозь него проделать отверстие в трубе, после чего сразу же перекрыть вентиль.

На следующей стадии по участку прорывают траншеи под трубы.

Когда все готово, можно приступать к сборке трубопровода. На него монтируются краны и прочие детали системы на фитинговых соединениях.

Последнее, что необходимо сделать перед засыпкой траншей с проложенными в них трубами – проверить систему на герметичность. Если все сделано правильно, протечек быть не должно.

Планирование системы

Разрабатывая проект отопительной системы дачи или дома, учитывают площадь жилых помещений и степень утепления стен. На один квадратный метр стандартная норма тепла – 41 ккал. В технической характеристике батареи указывается тепловая мощность одной секции. Исходя из этих данных, просчитывают количество секций радиаторов.

В дополнительные расчеты включают:

  • Длину разводки труб полипропиленом;
  • Количество поворотов и переходников;
  • Наличие терморегуляторов и байпасов;
  • Установку вертикальных и горизонтальных конструкций;
  • Схему подключения к котельной (снизу, сбоку, двухтрубный или однотрубный вариант.

Важно! Игнорирование расчетов на начальном этапе может увеличить стоимость проекта в будущем. Лишние секции радиаторов будут создавать дискомфорт в квартире, а недостаточное их число – плохой обогрев.

Преимущества и недостатки ПП

Среди плюсов труб выделяют:

  1. Бесшумность.
  2. Устойчивость к большим нагрузкам и механическим ударам.
  3. Минимальный вес.
  4. Коррозийная стойкость.
  5. Большой срок службы.
  6. Невысокая стоимость.
  7. Устойчивость стенок к появлению налета.

Однако, кроме плюсов, у труб есть и отрицательные стороны, они представлены следующими пунктами:

  1. Материал не может похвастаться гибкостью, что доставляет некоторые неудобства при монтаже.
  2. Под воздействием высоких температур труба подвергается относительному удлинению.
  3. Для проведения работ нужно использовать специальный инструмент.

Создавая полипропиленовый водопровод, следует руководствоваться рекомендациями экспертов, чтобы исключить перечисленные недостатки.

Маркировка полипропиленовых труб

Полипропиленовые трубы:

  • PN10 — для подачи холодной воды.
  • PN16 — для холодной и горячей воды.
  • PN20 — для горячей воды и монтажа систем отопления.
  • PN25 — преимущественно для отопительных систем.

Иногда температура проходящей по трубам жидкости превышает 90°C. В таких случаях применяются маркировки PN20 и PN25, которые имеют армирующий слой фольги алюминиевой или стекловолокна.

Популярные статьи  Раздвижные окна для террасы и веранды: преимущества, комплектующие и уход

Обустройство водопровода холодной воды сопровождается применением труб двух первых маркировок.

Если вода, проходящая по трубам, достигнет 100°C, с полипропиленовыми трубами ничего не случится. Максимальная температура эксплуатации берется с запасом.

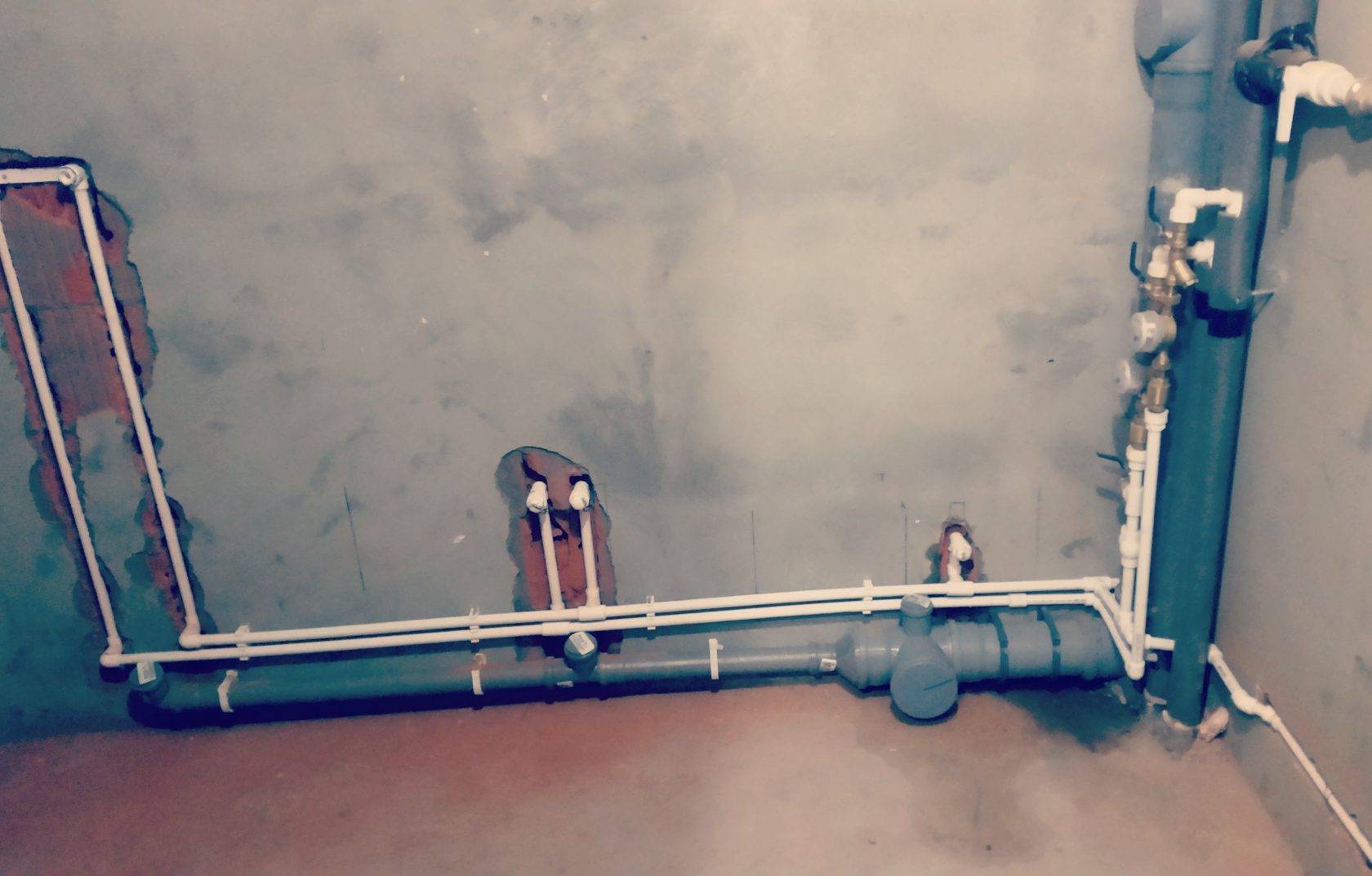

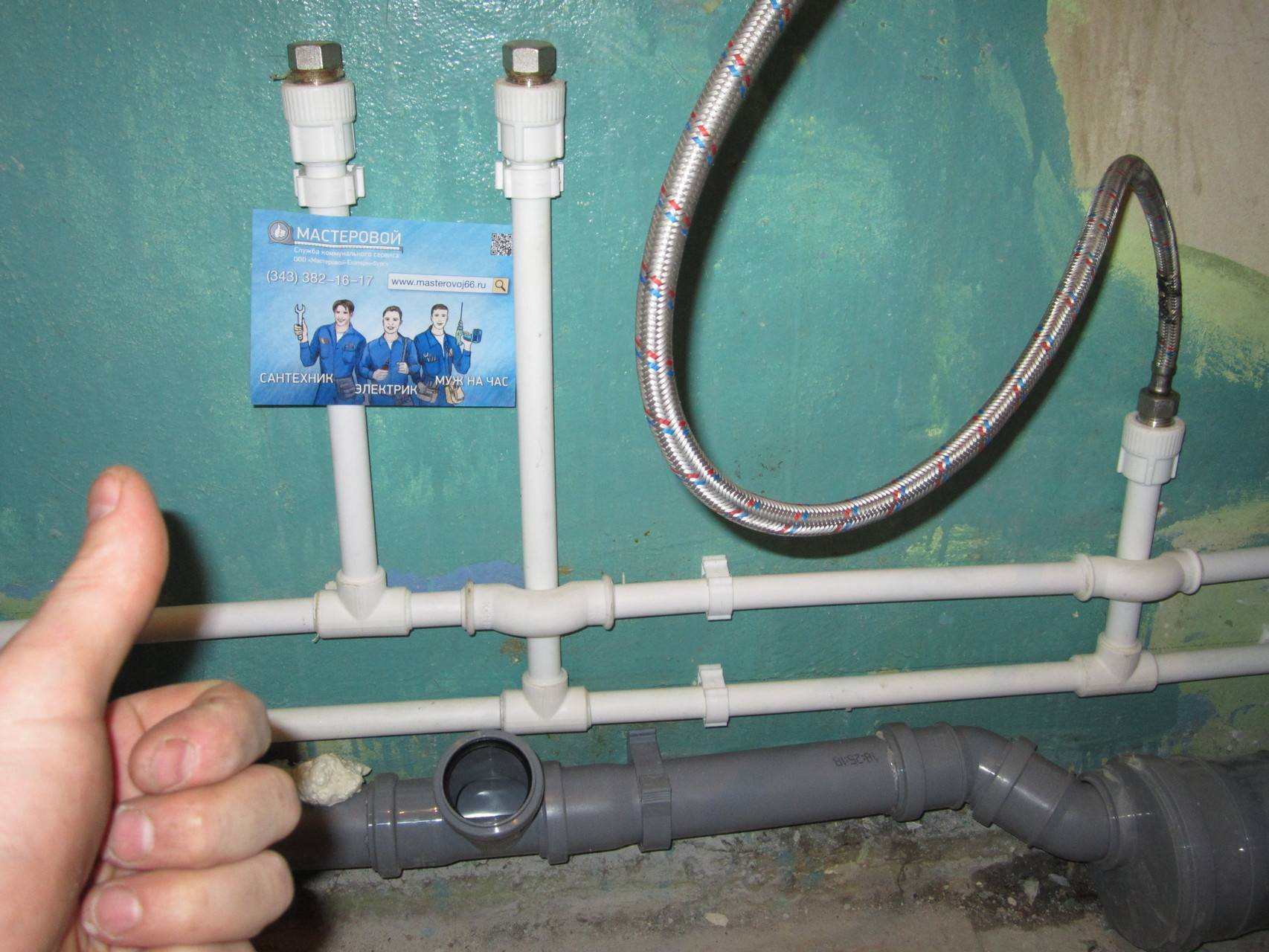

Разводка в доме

Рядом устанавливаются основные потребители: смесители, душ, унитаз, техника для стирки и мойки. Гостиная, спальни и другие комнаты в воде не нуждаются.

В своем жилище монтаж водопровода из полипропиленовых труб, как правило, выполняется по последовательной схеме. Поэтому труб понадобится немного.

Холодная и горячая линии

В частном доме или квартире к одной линии подключаются умывальник, мойка, душ, бачок унитаза, биде. Для этого пускают питающий трубопровод и около каждого потребителя ставят тройник с ответвлением. Выглядит это так.

Водопровод из полипропилена своими руками: все про монтаж системы из полипропиленовых труб

Дополнительной запорной арматуры по правилам монтажа полипропиленовых труб не требуется. Достаточно общего перекрывного крана на входе в дом. Ведь замена смесителей или прокладок в них – дело нечастое.

Бачок унитаза можно подключить к любой ближайшей трубе. Таковой часто оказывается ветка подачи воды к смесителю ванной комнаты.

К стиральной и посудомоечной машинам нужно прокладывать отдельную линию и ставить для них перекрывной кран.

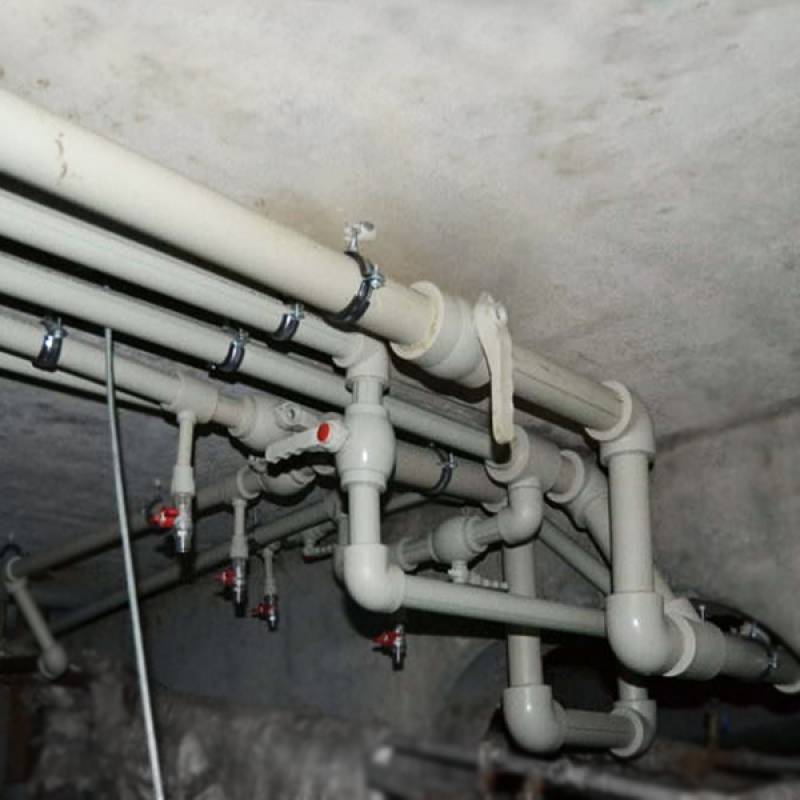

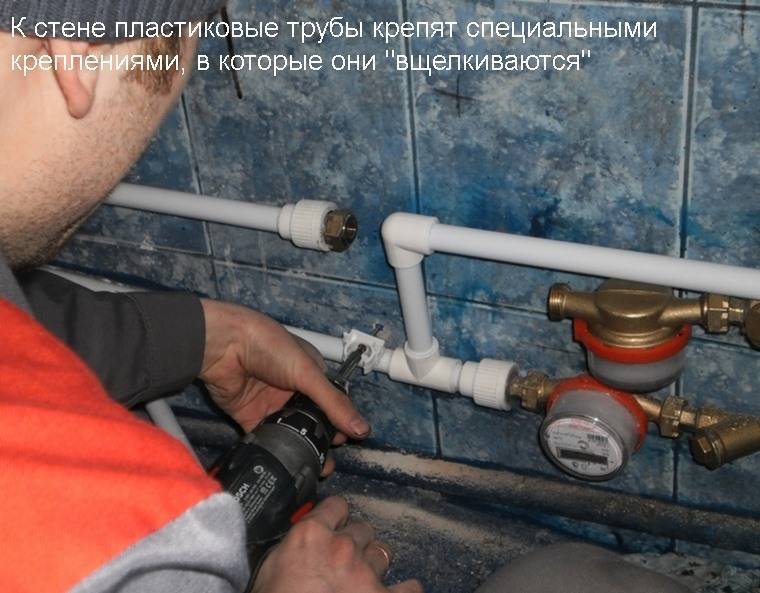

Как монтировать полипропиленовые трубы? Они крепятся при помощи кронштейнов, называемых «клипсами». Для дома достаточно труб с наружным диаметром 20 мм.

От котла или бойлера начинается горячий водопровод и ведется параллельно холодной линии. Но он более короткий, ведь некоторые потребители не нуждаются в подводе горячей воды, например, бачок унитаза.

Еще одна схема

Описанная выше схема монтажа труб из полипропилена является оптимальной для частного дома (как сделать водоснабжение в частном доме из скважины). Ведь члены семьи, как правило, не включают все потребители одновременно. Поэтому напора воды хватает.

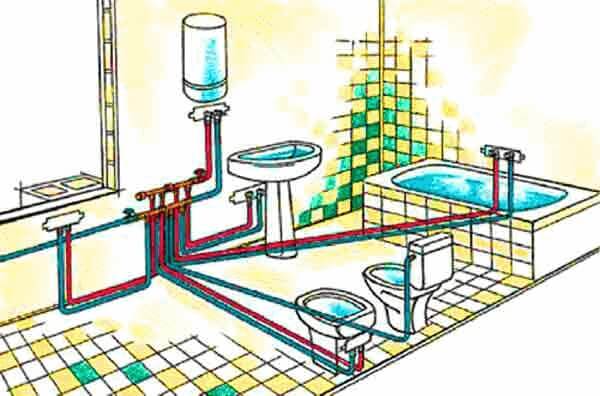

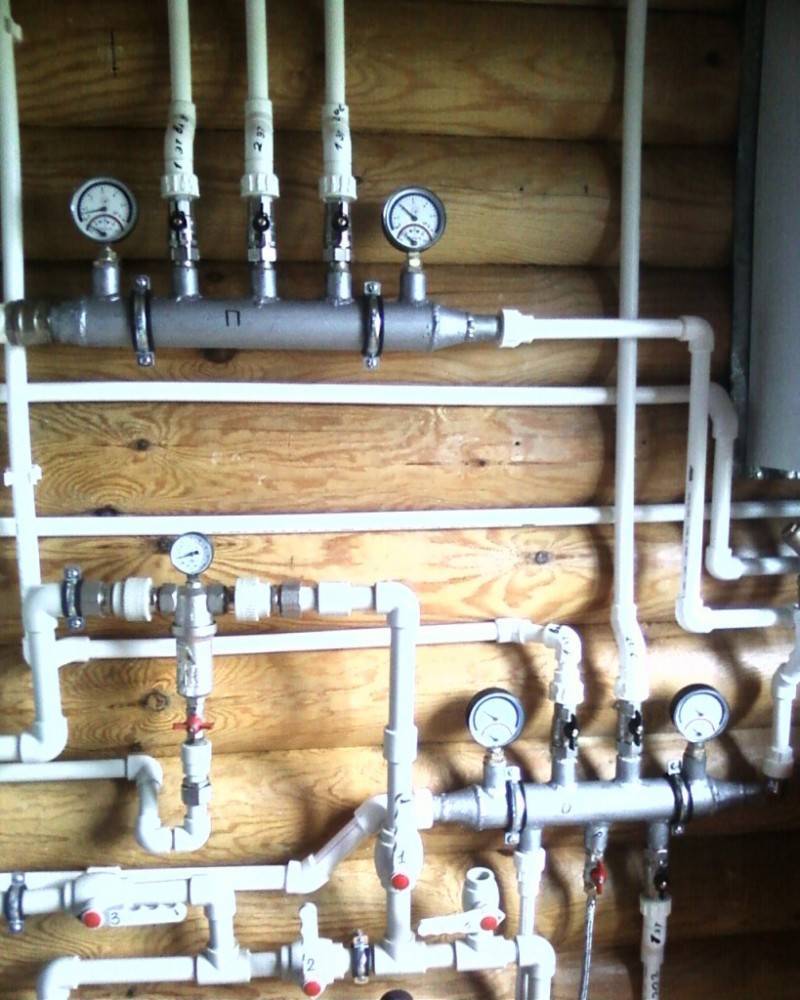

Но существует другая модель разводки: через коллектор. Она показана на рисунке. Выгода ее в том, что даже при большом расходе воды она подает одинаковое давление ко всем потребителям.

Водопровод из полипропилена своими руками: все про монтаж системы из полипропиленовых труб

Но здесь хорошо видно, что к ванне можно подать воду от умывальника, продлив трубу и используя тройник, а затем таким же способом дойти до унитаза и биде.

Линия потребителей укоротилась бы вдвое. Поэтому коллекторный вид разводки неэкономичен по количеству используемого материала. Он оправдывает себя лишь в общежитиях и других густозаселенных помещениях.

Подключение второго этажа

Когда в доме есть второй этаж, то, как правило, его используют для спален. Поэтому туда вести водопровод из полипропиленовых труб нерентабельно. Система станет неоправданно громоздкой. Удлинится трубопровод. Насос потребуется мощнее, а гидроаккумулятор – объемнее.

Если же вы решились установить на верхнем этаже умывальник или унитаз, то отдельный стояк делать необязательно, Подключить их можно так же, как остальные потребители. Отличие лишь в том, что ветка от тройника питающей линии будет длиннее обычной.

Это можно частично компенсировать более тонкой трубой: 16 мм. Чтобы сократить длину, заведите ее на второй этаж в месте расположения умывальника (бачка унитаза), а не через угол помещения.

Стояк делается, если на верхнем этаже размещается полноценная вторая линия потребителей, где есть кухня, душевая комната, туалет, прачечный уголок. Такое практикуется, когда в доме проживает несколько семей.

Как правило, стояк является продолжением входящего от источника в жилище трубопровода. Диаметр его выбирается на размер больше, чем питаются потребители. Используемые наружные диаметры для дома (в мм) – 16, 20, 25, 32, 40. Если к кранам и душу подходят трубы 20 мм, то входной трубопровод и стояк должен иметь диаметр 25 мм.

За покупками

На что обратить внимание при выборе труб?

Рабочее давление

Типичное давление в магистралях холодного водоснабжения — 3-5 атмосфер. Выше (вплоть до 8-10 кгс/см2) оно может подниматься только при наличии подкачек — насосных станций, поднимающих воду на верхние этажи высотных зданий или к группам домов, возведенных на возвышениях. Поэтому на ХВС можно смело использовать трубы с номинальным давлением 10 атмосфер (PN10).

Водопровод из полипропилена своими руками: все про монтаж системы из полипропиленовых труб

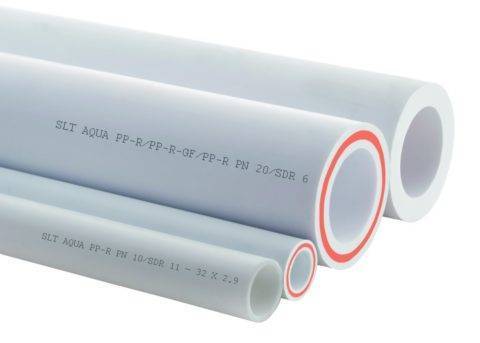

В маркировке указаны номинальное давление и SDR

Давление в автономных и берущих тепло от закрытых систем теплоснабжения контурах ГВС, обычно в точности равно давлению холодной воды. Но, как в известном анекдоте, есть нюанс.

Номинальным называется то давление, при котором труба прослужит не менее 50 лет при температуре +20°С. С повышением температуры и ресурс трубопровода, и давление его разрушения стремительно падают. Скажем, при +90 градусах труба PN20 служит не больше десяти лет и выдерживает всего 8-9 кгс/см2.

Водопровод из полипропилена своими руками: все про монтаж системы из полипропиленовых труб

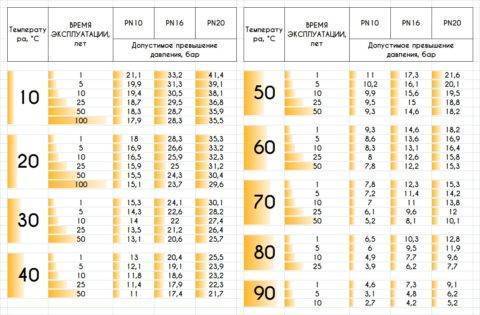

Зависимость между температурой, давлением и сроком службы полипропиленового трубопровода

Именно поэтому PN 20 — разумный минимум рабочего давления для любой системы ГВС.

Армирование

Вначале — несколько фактов:

  • С армированием производятся трубы PN20 и PN25;
  • В качестве армирующего материала используется алюминиевая фольга и фибра  (рубленное минеральное волокно). Фольга имеет толщину в полмиллиметра, и вклеена между внутренней и внешней оболочками из полипропилена.
  • Фибра вводится в средний слой полипропилена; все слои трубы формируются на одном экструдере и надежно свариваются друг с другом за счет молекулярной диффузии, просто в силу технологии производства;

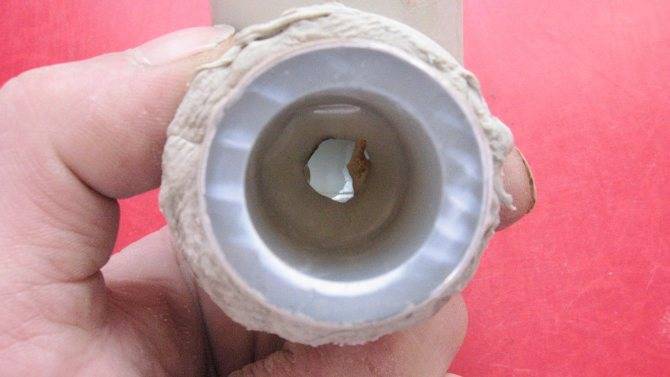

Водопровод из полипропилена своими руками: все про монтаж системы из полипропиленовых труб

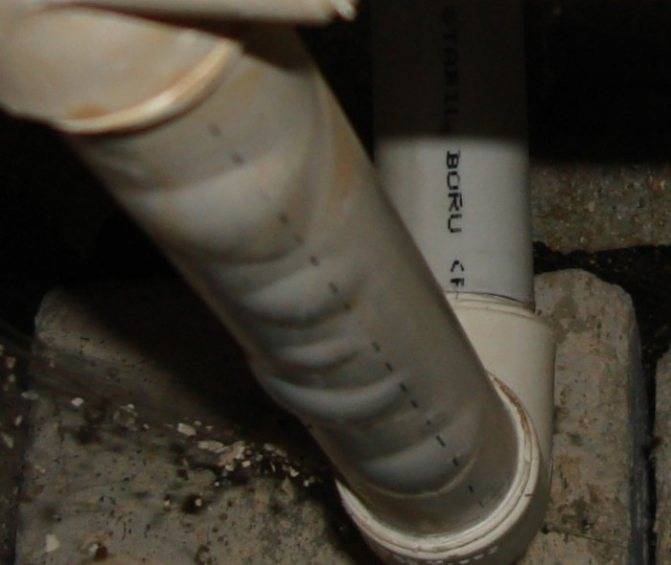

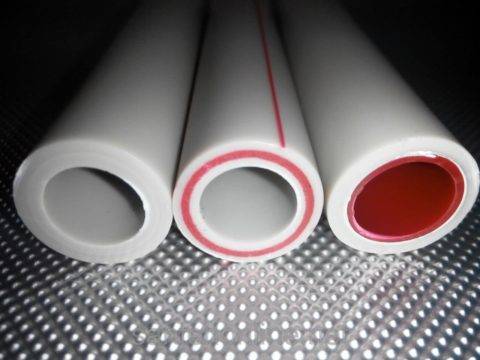

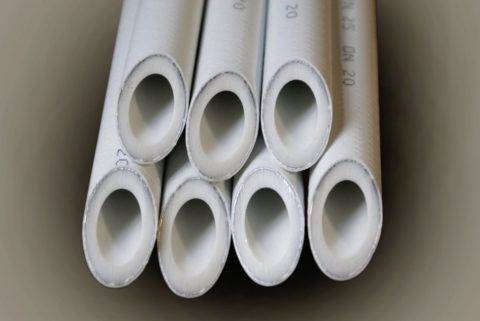

Трубы с армированием минеральным волокном

Армирование фиброй сокращает удлинение погонного метра трубопровода при нагреве на 50 градусов с 6,5 до 3,1 мм, фольгой — до 1,5 мм.

А теперь — практические выводы.

Если вы покупаете трубу известного производителя (TEBO, Valtec и т.д.), лучше предпочесть армирование алюминием. Имя изготовителя в этом случае служит гарантией соблюдения технологии производства и высокого качества склейки слоев трубы.

Водопровод из полипропилена своими руками: все про монтаж системы из полипропиленовых труб

Армированные трубы Valtec: имя гарантирует качество

Если же вы остановили свой выбор на продукции малоизвестного бренда, то ваш выбор — армирование фиброй. Просто потому, что незначительные нарушения технологии не приведут к расслоению вашего водопровода.

Диаметр

Если вы меняете стальную трубу на полипропиленовую, то придерживайтесь простого правила — внутренние диаметры труб должны совпадать. При этом помните, что стальная труба маркируется условным проходом (он примерно равен внутреннему диаметру), а пластиковая — наружным диаметром. Скажем, для замены стального стояка размером ДУ20 вам понадобится полипропиленовый трубопровод размером DN25.

Водопровод из полипропилена своими руками: все про монтаж системы из полипропиленовых труб

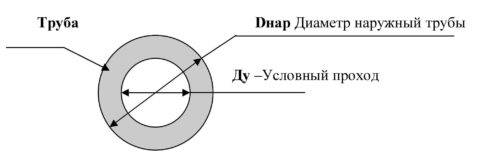

Стальная труба маркируется условным проходом, пластиковая — наружным диаметром

Если вами с нуля выполняется разводка труб водоснабжения в квартире — полипропилен подбирается по диаметру так:

Изображение Участок системы водоснабжения и внешний диаметр трубопровода

Водопровод из полипропилена своими руками: все про монтаж системы из полипропиленовых труб

Пластиковые подводки

Подводка от стояка до сантехнических приборов — 20 мм.

Водопровод из полипропилена своими руками: все про монтаж системы из полипропиленовых труб

Стояки ХВС и ГВС

Стояк водоснабжения — 25 мм при высоте дома до 9 этажей и 32 мм при большей этажности.

Водопровод из полипропилена своими руками: все про монтаж системы из полипропиленовых труб

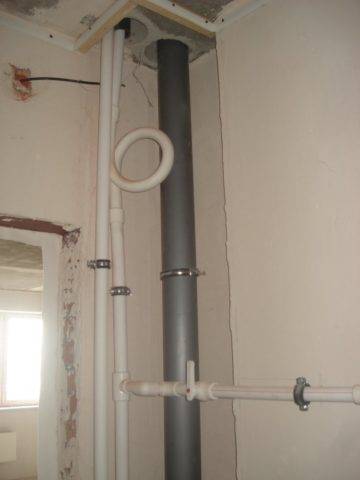

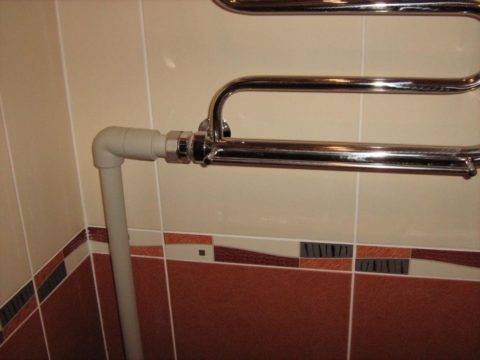

Полотенцесушитель установлен в разрыв полипропиленового стояка

Стояк полотенцесушителей без подключенных к нему точек водоразбора — 25 мм.

Варианты разводки

Существует два варианта: последовательная и параллельная (коллекторная) системы разводки. Каждая имеет свои плюсы и минусы.

Последовательная разводка

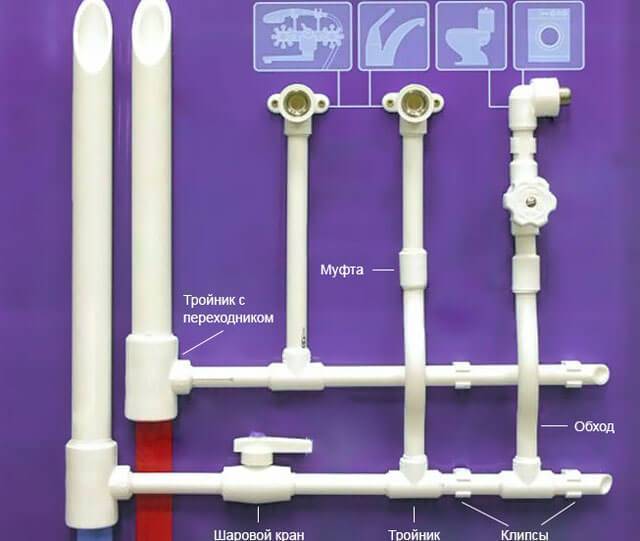

Ее еще называют тройниковой системой. В данном случае монтаж полипропиленовых труб своими руками осуществляется от центральной магистрали к точкам потребления воды. От одного основного стояка, на котором имеется вводное запорное устройство, отходят два трубопровода: для горячей и холодной воды. Отводы ко всем точкам водопотребления от них организуются с помощью тройников.

Популярные статьи  Тепло прочного дома из газобетона

Водопровод из полипропилена своими руками: все про монтаж системы из полипропиленовых труб

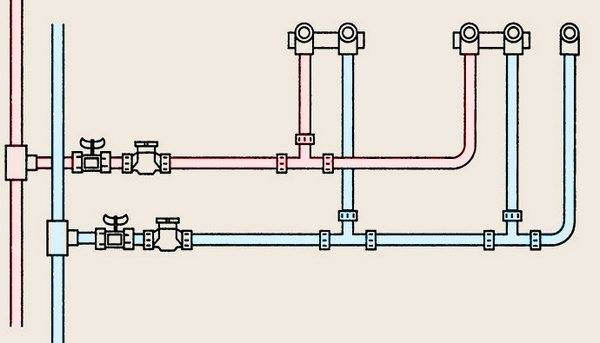

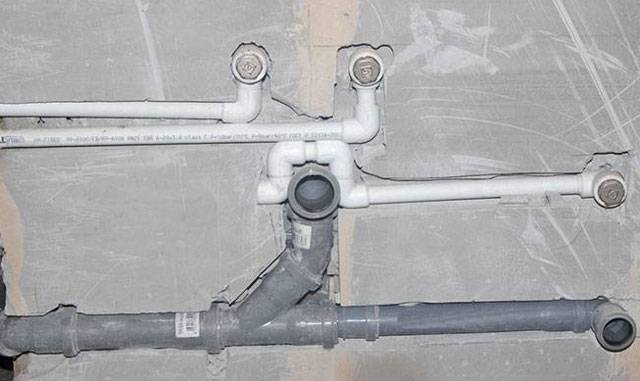

Тройниковая разводка водопровода

Параллельная разводка

В данной системе необходимо наличие коллектора, имеющего один ввод и определенное количество выводов, соответствующее числу точек потребления воды. Каждый трубопровод выводится индивидуально.

Водопровод из полипропилена своими руками: все про монтаж системы из полипропиленовых труб

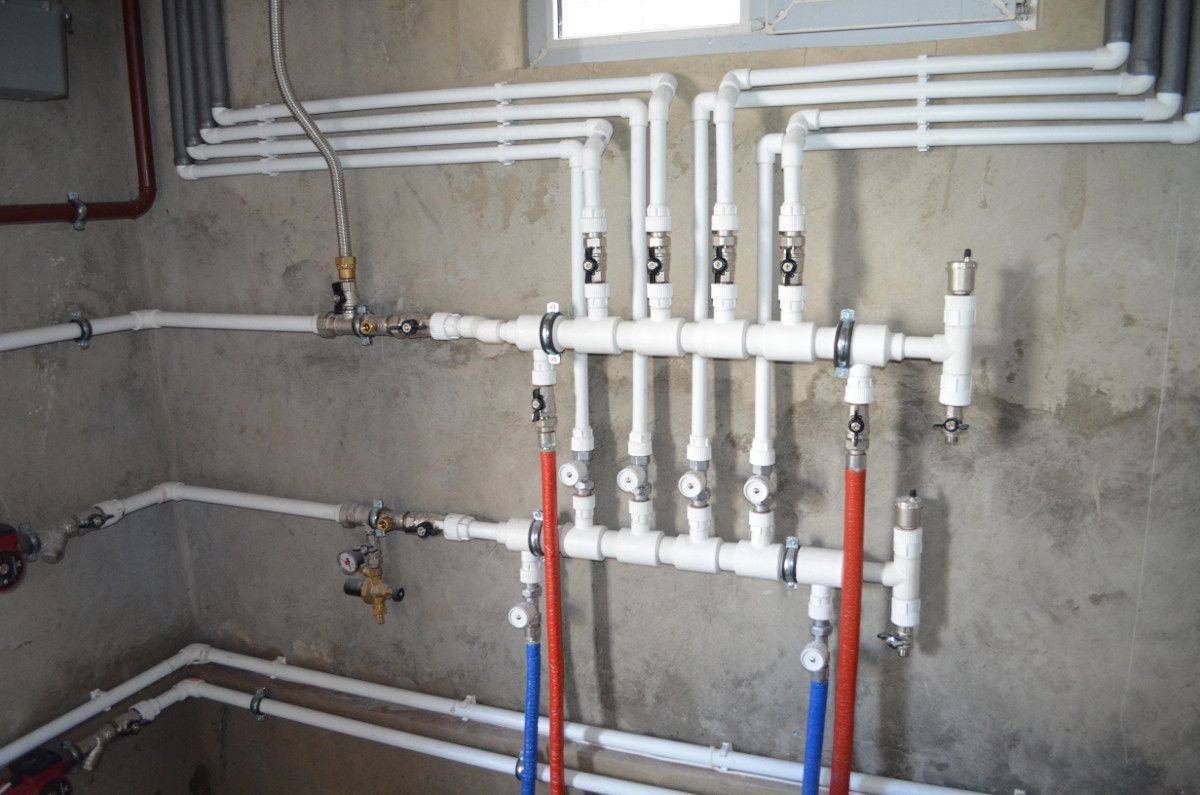

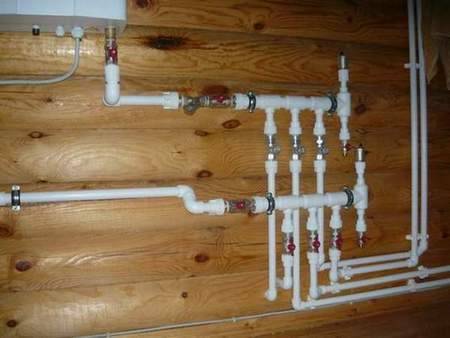

Пример коллекторной разводки водопровода

  • Преимущества: отпадает необходимость отключения всей системы при ремонте или обслуживании одного участка. В случае перепада давления все имеющиеся приборы и точки потребления получают абсолютно равное количество воды.
  • Недостатки: трудоемкий процесс, высокая стоимость, достаточно большое число разводок.

Особенности полипропилена

Чтобы сделать долговечный трубопровод, необходимо подобрать качественный материал. Раньше системы изготавливали из оцинковки, нержавеющей стали, чугуна. Со временем эти материалы вытеснил полипропилен. Он совместил в себе сильные стороны металлов, но цена на изделия стала ниже.

Данный материал подходит для изготовления водопроводов горячего, холодного водоснабжения

Важно учитывать тот факт, что система не должна работать при высоких температурах длительное время. Иначе это приведет к разрушению конструкции. Трубки из полипропилена можно закладывать в бетонные стяжки, крепить снаружи стен

Трубки из полипропилена можно закладывать в бетонные стяжки, крепить снаружи стен.

3 этап. Демонтаж старого водопровода.

Если в вашей ванной комнате все еще имеется старый непригодный водопровод, то нужно заняться его демонтажем.  Сделать это не сложно, если перекрыть основной водяной стояк в квартире. Но не стоит спешить и заниматься «разрушениями», лучше сделать все аккуратно, т.к. резкие движения могут повредить.

Сложнее придется в том случае, если есть необходимость менять весь водяной стояк в квартире, т.е. коммуникации «до» главного запорного крана в квартире. В этом случае без услуг ЖЭУ не обойтись, т.к. придется на некоторое время перекрывать водяной стояк в доме.  Достаточно просто позвонить в вашу управляющую компанию и спросить к кому обратиться по поводу перекрытия стояка на время ремонта.

Разработка проекта магистрали

Всегда перед началом проведения монтажа составляют проект будущей системы. Основным критерием считается эргономичность – по этой причине необходимо, чтобы в магистрали количество поворотов трубопроводов и соединительных элементов было сведено к минимуму.

Если планируется обустройство системы теплоснабжения, важно грамотно составить проект, в котором должно быть точно указано расположение следующих элементов:

  • отопительное оборудование;
  • крепежные изделия;
  • различные переходники и муфты;
  • уголки.

Теплоснабжающую магистраль подсоединяют к батареям сбоку или снизу одним из двух способов – однотрубным или двухтрубным.

При разработке проекта нужно учитывать вероятность термального расширения материала изготовления труб, которым в данном случае является полипропилен.

Водопровод из полипропилена своими руками: все про монтаж системы из полипропиленовых труб

На практике используют один из двух способов обустройства разводки:

  1. Открытый вариант. Трубы, устанавливаемые горизонтально размещают выше уровня напольного покрытия, а вертикальные изделия – только по углам. Благодаря такому монтажу, можно сделать трубопровод не таким заметным.
  2. Закрытый вариант. Данный метод установки сложен в реализации, так как для этого потребуется предварительное проведение точных расчетов. Трубы, вмуровываемые в стены, должны быть цельными, а к каждому стыку нужно обеспечить беспрепятственный доступ.

Разводка водопроводной сети бывает трех типов:

  • последовательного. Этот бюджетный способ прост в реализации;
  • коллекторного — подача воды организуется с применением специального оборудования – коллектора;
  • с проходными розетками – его задействуют редко.

Нюансы монтажа

Перед началом монтажа полипропиленовые трубы для водоснабжения обоих типов, горячего и холодного, нужно правильно подобрать

При этом стоит обратить внимание на маркировку на полипропиленовых трубах.. Обозначения, универсальные для большинства изготовителей трубной продукции, могут быть следующими:

Обозначения, универсальные для большинства изготовителей трубной продукции, могут быть следующими:

  • Кодом PN10 маркируются трубы для холодной воды.
  • Универсальные изделия, приемлемые как для горячего, так и для холодного водоснабжения, маркируются PN16. Стоимость их лишь немного выше предыдущего типа, так что их целесообразно применять в домашних условиях.
  • Кодировка PN20 проставляется на трубах, оснащенных внутренним армированием, которые подходят для домов, в которых присутствует автономная котельная.

Водопровод из полипропилена своими руками: все про монтаж системы из полипропиленовых труб

Сечение водопроводных труб должно соответствовать следующим нормативам:

  • если длина труб не превышает 10 метров, для нормальной работы достаточно 20 мм сечения;
  • для систем, общая протяженность которых составляет до 30 метров, оптимальным сечением будет 25 мм;
  • те водопроводные контуры, длина которых превосходит 30 метров, должны быть смонтированы из труб, диаметром 32 мм.

Схема монтажа трубопроводов из полипропиленовых труб может быть двух типов:

  • Параллельное соединение – в данном случае потребуется коллектор с несколькими выводами, каждый из которых отходит к отдельному потребителю. Такой контур позволяет равномерно распределить давление в системе водоснабжения. Стоит отметить, что обустройство подобного контура обойдется несколько дороже, хотя он и наиболее предпочтителен для домов с большим количеством потребителей.
  • Последовательное подключение – в таком варианте от главной магистрали делают один горизонтальный отвод, в который последовательно врезают тройники. К каждому из таких фитингов подключают конкретного потребителя. Хотя затраты на обустройство такой системы значительно ниже в сравнении с предыдущей, при включении воды сразу в нескольких точках, напор воды резко снижается.

Для чего нужна теплоизоляция

Изоляция труб – необходимое условие их исправной эксплуатации. Если по какой-то причине вам не удалось установить трубопровод на глубине 1,4-1,6 метра, то теплоизоляция позволит защитить фасонные изделия от низкотемпературных повреждений.

В качестве теплоизоляции труб используется минеральная вата в рулонах, а также специальные чехлы из вспененного полистирола, пенопласта и каучука, которые надеваются поверх труб перед сваркой. Изоляционные материалы могут также поставляются в виде т.н. скорлупы, состоящей из двух половин окружности. При установке такой изоляции она фиксируется специальным скотчем.

Пошаговая инструкция сварки ПП труб

Установка полипропиленовых труб в квартире выполняется в несколько этапов. Чтобы предотвратить неправильные действия и сделать качественную разводку, нужно придерживаться последовательности действий.

Шаг 1 обрезка труб

Обрезать ППР на монтаж водопровода в квартире своими руками нужно с помощью трубореза. Инструмент обладает широким основанием и может точно держать заданный угол во время резки. Если получится скос, это уменьшит проход фитинга или создаст наплыв.

Шаг 2 обработка трубы и формирование фаски

Завершив обрезку ППР на монтаж трубопроводов, нужно переходить к следующему этапу — обработке трубы и формированию фаски. Такие процедуры выполняются с помощью специальных калибраторов или насадок на электрический инструмент. Два варианта оснащаются режущими элементами, которые создают фаску с базовыми характеристиками.

  • Чтобы образовался срез, необходимо надеть трубу на калибрующее устройство и сделать несколько вращений вокруг оси.
  • Если конструкция имеет защитное покрытие из фольги, нужно снять его шейвером. Приспособление выполнено в форме цилиндра и предназначается для одного диаметра.

После завершения формирующих мероприятий остается провести зачистку деталей.

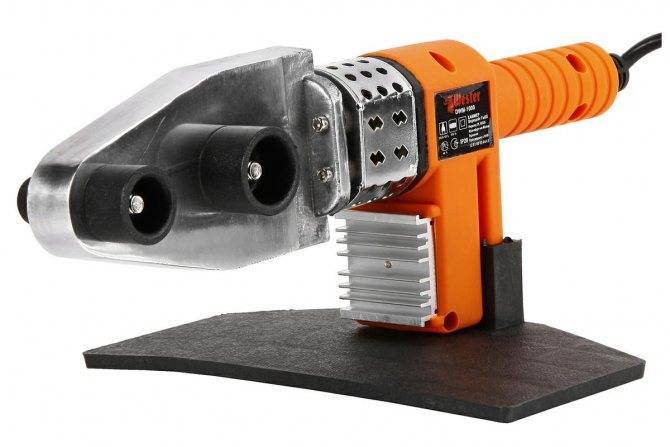

Шаг 3 подготовка паяльника

Следующие работы по прокладке трубопровода из полипропилена подразумевают подготовку паяльного оборудования. Пайка ППР на монтаж производится при температуре 260-280°C, однако начинающим монтажникам лучше применять безрегулировочные модели паяльников с рабочим режимом в 260°C. Перед запуском инструмента следует оснастить утюг дорном и гильзой — специальными насадками, — а потом поместить на специальное основание.

Число свариваемых изделий за временной промежуток определяется мощностью оборудования. Однако монтировать коммуникации в домашних условиях можно 800-ваттными приборами.

Если паяльник будет прогрет до нужного значения, на нем появится индикатор зеленого цвета.

Популярные статьи  Теплый пол - какой тип выбрать? Варианты

Шаг 4 нагрев и соединение деталей

Правила монтажа полипропиленовых конструкций предусматривают использование средств индивидуальной защиты. Они включают в себя резиновые перчатки, которые защитят руки от повреждений при работе с горячим инструментом.

Чтобы прогреть трубу, необходимо применить специальные насадки. Глубина пайки регулируется с помощью маркера — им наносится отметка на трубе, которая будет служить в качестве ориентира при установке изделий.

Существует таблица, в которой отображена продолжительность нагрева и охлаждения припайки конструкций с учетом их толщины. Еще нужно учитывать, что продолжительность процесса будет увеличена на 1-2 секунды при выполнении работ в холодной среде.

Когда детали будут прогреты, их нужно соединить друг с другом, руководствуясь нанесенной маркировкой. Нельзя допускать, чтобы детали поворачивались. Отклонения от нормы возможны только в течение короткого времени. Дальше все ошибки начнут ухудшать качество пайки.

Завершив соединение деталей, следует подождать пару минут, чтобы ПП окончательно остыл. Время этого периода указывается в таблице.

Еще следует оценить свойства внутреннего шва и удостовериться, что наплыв не мешает проходу. Если упустить этот момент, придется повторно спаивать детали.

Для предотвращения ошибок необходимо владеть некоторыми навыками и сведениями о монтаже.

Монтаж

Как выглядит монтаж системы водоснабжения из полипропилена своими руками?

Инструмент

Для работы понадобятся:

Изображение Инструмент

Водопровод из полипропилена своими руками: все про монтаж системы из полипропиленовых труб
Паяльник для раструбной сварки полипропилена

Паяльник для пластиковых труб с комплектом насадок под ходовые диаметры. Если паяльник снабжен терморегулятором — убедитесь, что на нем можно выставить температуру в 260 градусов.

Водопровод из полипропилена своими руками: все про монтаж системы из полипропиленовых труб
Ножницы для резки пластиковых труб

Ножницы-труборез.

Водопровод из полипропилена своими руками: все про монтаж системы из полипропиленовых труб
Зачистки для полипропиленовых труб —ручные и под перфоратор

Шейвер или торцеватель — инструменты для зачистки алюминиевой армирующей фольги в области сварки. Они различаются расположением ножей: шейвер снимает внешний слой фольги, а торцеватель — вклеенный в середине стенки или ближе к внутренней поверхности.

Кроме того: для разметки труб понадобятся рулетка и маркер, для крепления клипс или хомутов к стенам — перфоратор и шуруповерт или отвертка.

Технология сварки

Монтаж полипропиленовых труб для водоснабжения выполняется низкотемпературной пайкой раструбных соединений. Внешняя поверхность трубы и внутренняя поверхность раструба фитинга оплавляются на разогретой до +260°С насадке паяльника, после чего они совмещаются поступательным движением и фиксируются на несколько секунд до схватывания оплавленного пластика.

Ее Величество Молекулярная Диффузия обеспечивает прочность соединения, не уступающую прочности монолитной трубы.

Водопровод из полипропилена своими руками: все про монтаж системы из полипропиленовых труб
Правильно выполненное соединение не уступает прочностью сплошной трубе

Сколько времени требуется для разогрева трубы и фитинга до температуры сварки?

Ответ зависит от диаметра трубы:

Внешний диаметр, мм Разогрев, сек Соединение, сек Полное охлаждение, мин
50 18 6 4
40 12 6 4
32 8 6 4
25 7 4 2
20 6 4 2

Водопровод из полипропилена своими руками: все про монтаж системы из полипропиленовых труб
Последствия нарушения технологии: труба расслоилась из-за разрушения алюминиевого армирующего слоя

Вот типичные ошибки, допускаемые новичками при сварке полипропилена:

  • Вращение трубы относительно фитинга при соединении. При этом расплавленный пластик собирается волной и образует просветы, что ослабляет соединение и может привести к течи;
  • Слишком короткое время нагрева. В этом случае оплавляется только тонкий внешний слой пластика, что опять-таки ослабляет соединение (как вариант — труба просто не входит в фитинг);
  • Слишком долгое время нагрева. Перегретая труба деформируется и сужает просвет, уменьшая пропускную способность водопровода.

Водопровод из полипропилена своими руками: все про монтаж системы из полипропиленовых труб
Последствия перегрева при пайке: расплав полипропилена уменьшил просвет трубы

Прокладка

При прокладке водопровода ГВС нужно компенсировать удлинение труб при нагреве.

Как именно это сделать:

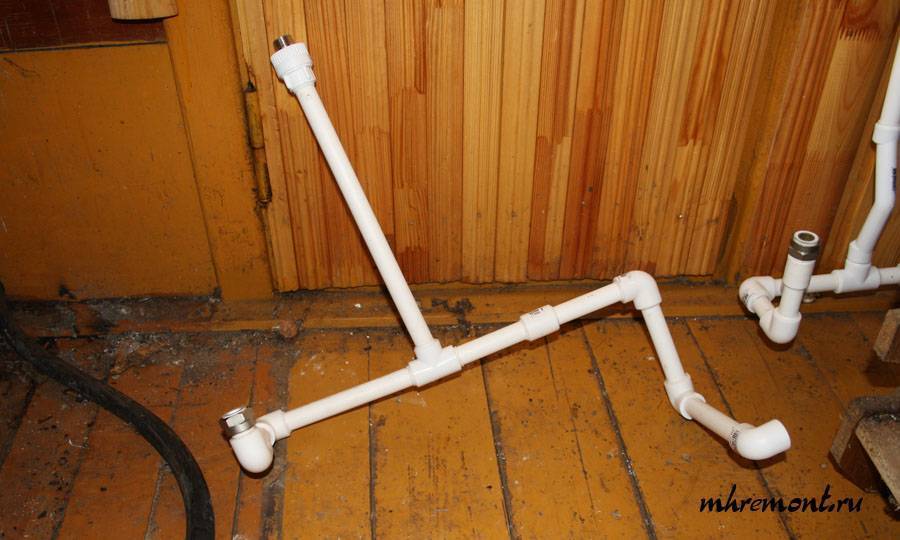

  1. На длинных прямых участках (стояках, розливах, подводках) ввариваются кольцевые или П-образные компенсаторы. Их деформация при удлинении трубы не дает прямому участку собраться волнами;

Водопровод из полипропилена своими руками: все про монтаж системы из полипропиленовых труб
На фото — компенсаторы на стояках ГВС и полотенцесушителей

  1. Хомуты и клипсы, крепящие прямые участки горячего водопровода, должны допускать смещение трубы относительно точки крепления;
  2. При укладке водопровода в штробу или стяжку на его поворотах остаются просветы в 5-10 мм, заполненные вспененным полиэтиленом или любым другим упругим материалом. Прокладка выполняется в оболочке, допускающей скольжение трубы при изменении ее линейных размеров.

Водопровод из полипропилена своими руками: все про монтаж системы из полипропиленовых труб

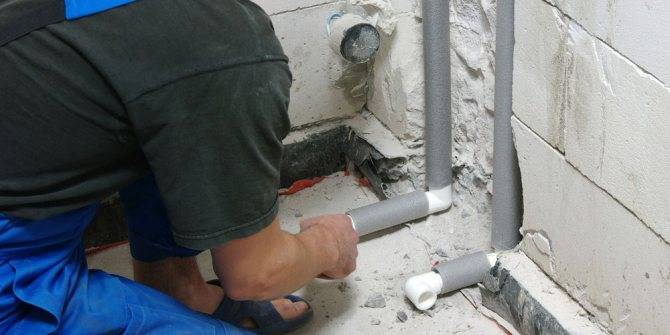

Прокладка полипропилена в штробах выполняется в оболочке из вспененного полиэтилена

Приборы и устройства

Для придания системам летнего дачного водоснабжения большей практичности применяются такие приспособления:

  • штуцер. С его помощью присоединение шланга к крану выполняется очень быстро. С одной стороны он имеет «ёрш», который просто вставляется в кран, а с другой – пружинный захват;
  • гофрированные шланги. Когда они сложены, для их хранения требуется очень мало места;
  • специальные комплектующие для организации капельного полива;
  • поливочные пистолеты и распылители, оснащённые специальными муфтами типа аквастоп.
  • шланги, а также специальные комплектующие для организации капельного полива;
  • поливочные и дождевальные головки;
  • датчики влажности почвы или таймеры. С их применением полив осуществляется в автоматическом режиме.

И в заключение один важный совет. Профессионалы рекомендуют монтировать линию в направлении от потребителей к точкам водозабора.

Возможные ошибки и советы по их устранению. Финал

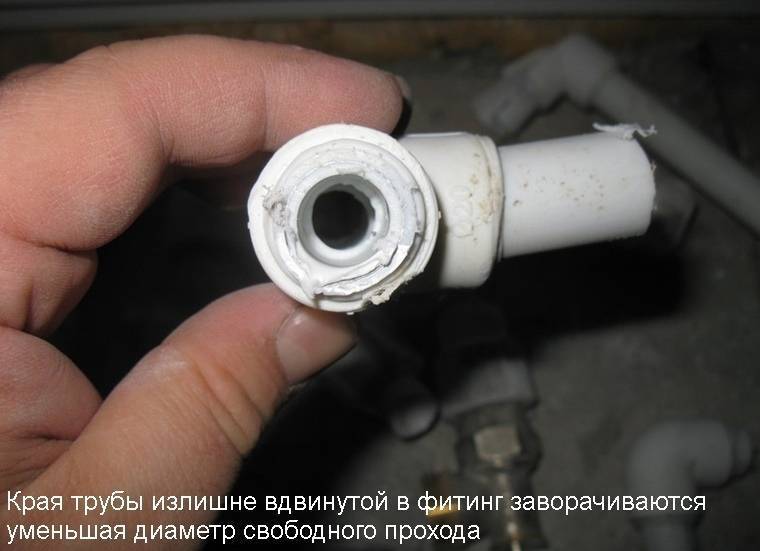

Большую часть брака в паяных соединениях вызывает излишне сильное сдвигание размягченных деталей. При этом края трубы заворачиваются и частично, а то и полностью перекрывают рабочий проход трубы.

Водопровод из полипропилена своими руками: все про монтаж системы из полипропиленовых труб

Найти такой брак после окончания монтажа непросто. Особенно, если проход все же остался, но напор воды заметно меньше чем положено. Выход тут следующий: отсоединяем проблемный участок на местах резьбы. Затем из пробки или резинки вырежем цилиндрик чуть меньше диаметра трубы, проденем сквозь него прочную нитку.

Вставим цилиндрик с одной стороны, а с другой подсоединим пылесос. В месте сужения цилиндрик застрянет. Вытащим его назад и по длине нитки найдем проблемный стык.

Не менее неприятные последствия вызывают:

— не зачищенный или плохо зачищенный арматурный экран

— слишком сильно или плохо прогретое место пайки.

Причиной слабого прогрева, как ни странно, порой бывает излишне высокая температура паяльника. В этом случае сверху полипропилен плавиться буквально мгновенно, а на всю глубину стык оказывается не прогретым, и соединение удерживается паяным слоем в прямом смысле толщиной в волос.

«Лекарство» от вышеописанных проблем на первых порах внимание и аккуратность. А с опытом, уже на втором десятке стыков, соблюдать технологию станет у вас получаться автоматически

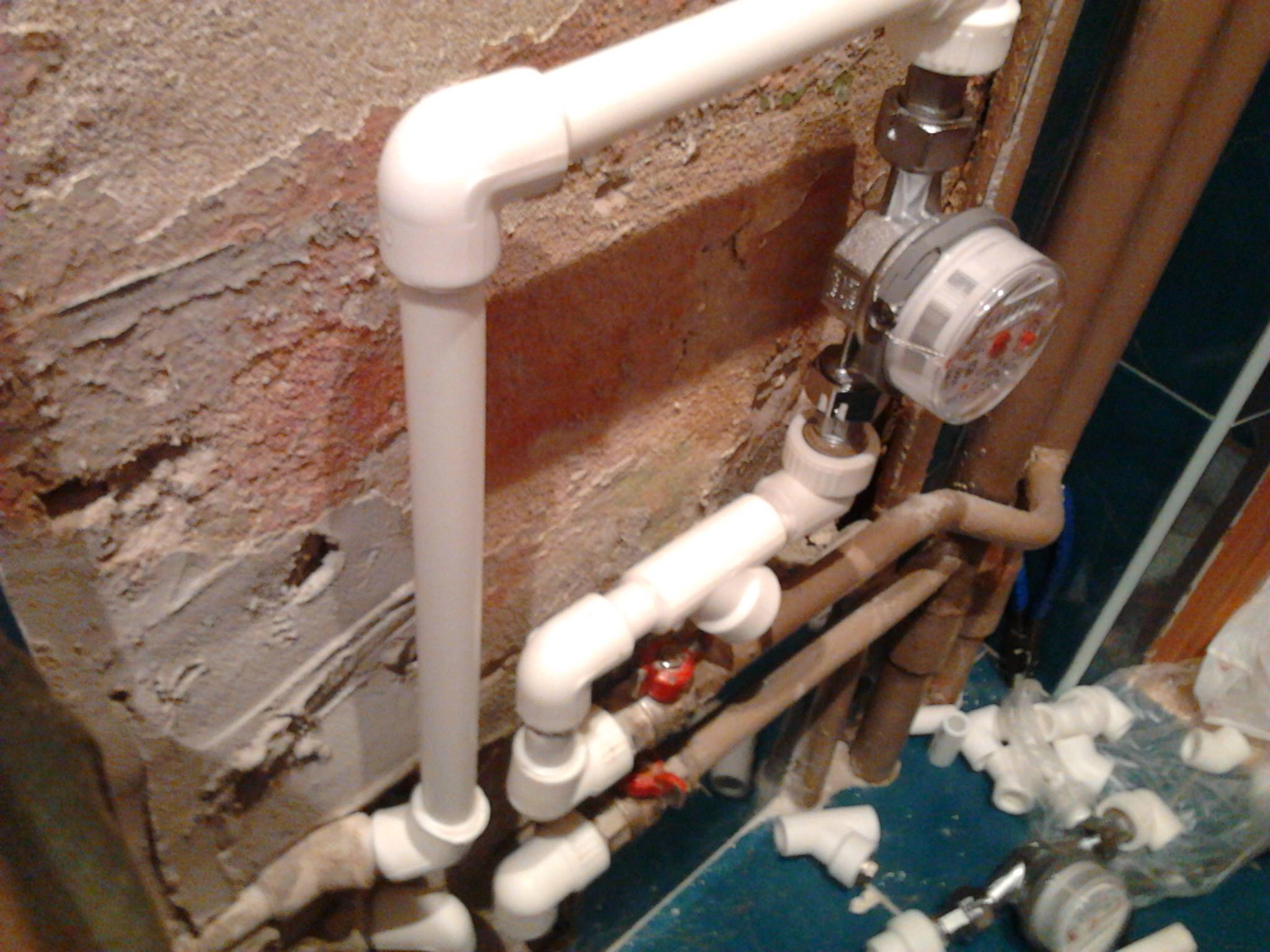

Завершающим этапом работ будет закрепление сваренных блоков в нужном положении. Снаружи это делают специальными креплениями, в штробах гипсовыми «нашлепками» или гибкими пластиковыми хомутиками.

Водопровод из полипропилена своими руками: все про монтаж системы из полипропиленовых труб

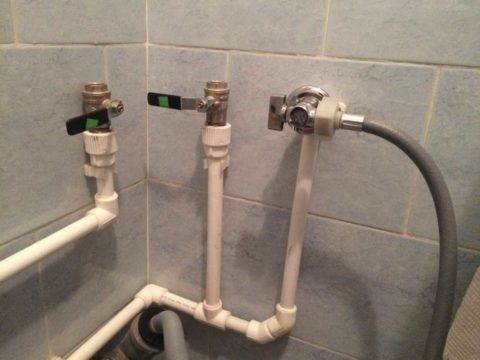

На этом монтаж водопровода из полипропиленовых труб закончен. Осталось установить смесители и подключить оборудование. Но это уже после завершения отделочных работ. Конечно, это не все тонкости и нюансы, можно написать небольшую брошюру, лучше посмотреть несколько видео и приступить к самостоятельному монтажу.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
