Водяное отопление своими руками: схемы, проектирование и монтаж

Содержание

Однотрубная принудительная схема

Самая простая схема подключения радиаторов отопления из тех, которые применяются на практике — это однотрубная система. Она хороша тем, что она проста и меньше труб уходит на трассы. Именно из-за этого она часто применялась еще в советские времена, именно для экономии материала.

Однако это достоинство «однотрубки» выглядит сомнительным на фоне ее минусов. Главный из них – параллельные потоки. Теплоноситель заходит в радиатор, в нем отдает тепло окружающему воздуху, дальше снова возвращается в свой же поток. Но, так как теплоноситель в радиаторе немножко охладился, температура потока несколько снижается. То есть, во второй радиатор теплоноситель приходит холоднее, чем тот, который приходил в первый. Второй радиатор снова отдает тепло, теплоноситель снова охладился и снова подмешался в тому теплоносителю, который идет от котла и от первого радиатора. К третьему радиатору он приходит еще холоднее, чем ко второму. Если система достаточно длинная, то на последнем радиаторе изменения температуры будут достаточно ощутимо чувствоваться.

Как можно исправить ситуацию, когда разные радиаторы по-разному греют? Единственный выход – увеличить размер последних радиаторов. А проще всего не пользоваться однотрубной схемой, а выбрать какую-нибудь другую. Какую? Это мы рассмотрим дальше.

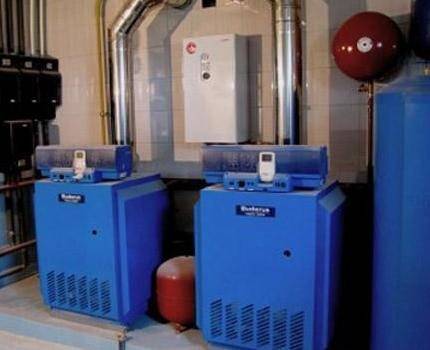

Критерии выбора котлов: на что обратить внимание

Главным критерием выбора нагревателя служит вид топлива, на котором котел будет работать. Существует несколько вариантов:

  1. Газовое оборудование – классический или конденсационный котел.
  2. Электрическое – ТЭНовый или электродный.
  3. Твердотопливное – Классический (дрова, уголь, брикеты), пиролизный, котел длительного горения.
  4. Дизельное – классический, конденсационный (как и газовое).

Газовый котелЭлектрический котелТвердотопливный нагревательДизельное оборудование

Следует четко рассчитать площадь отапливаемых помещений для вычисления необходимой мощности. При большом объеме площадей лучше выбрать котел с двумя контурами – это позволит равномерно распределить нагрузку на нагреватель и в итоге получить равномерное распределение тепла.

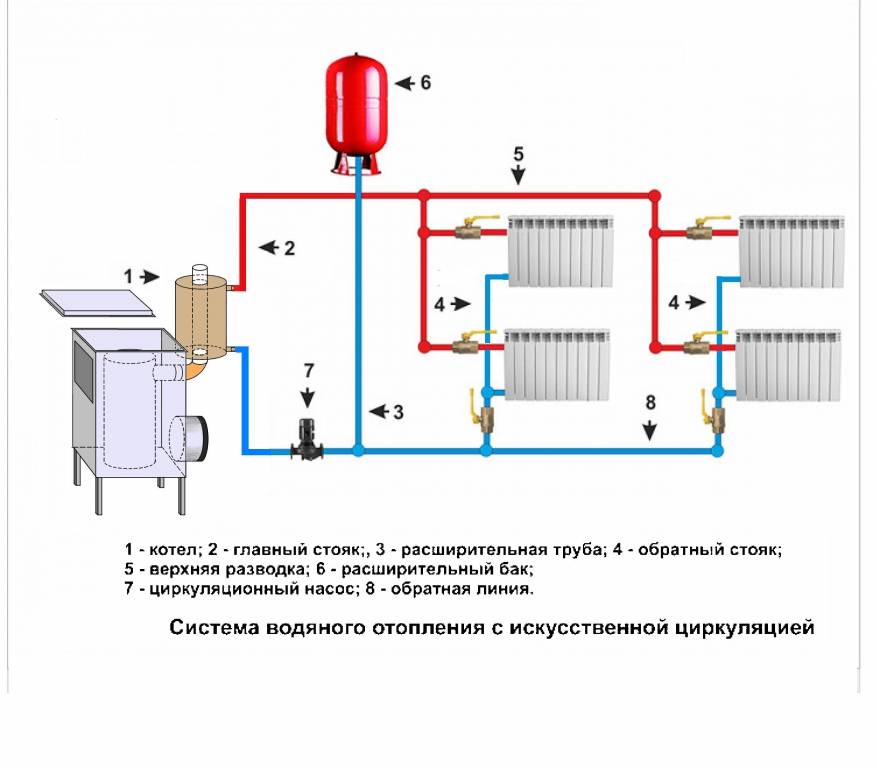

Типы принудительной циркуляции носителя тепла в обогреве

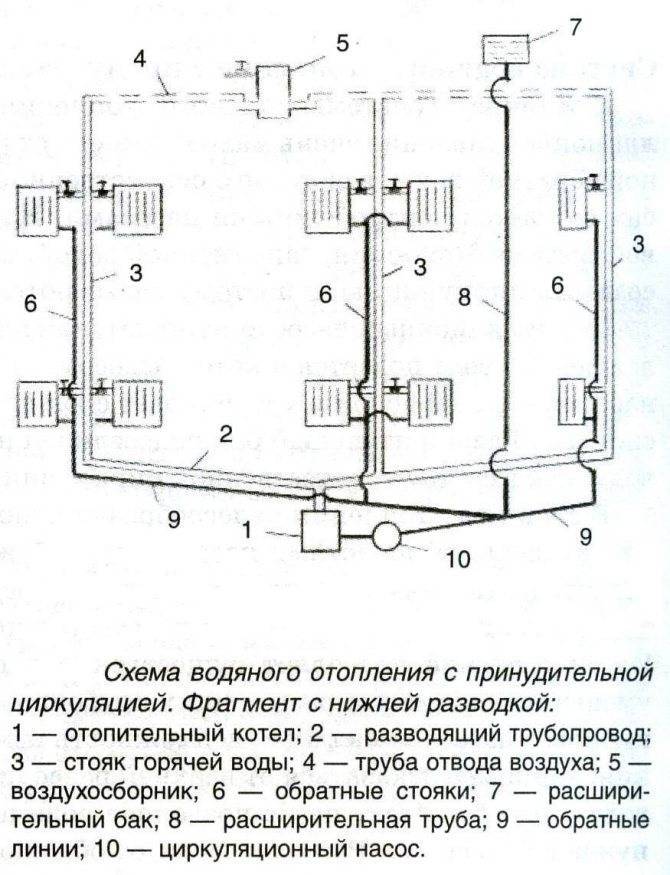

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.

  • с одной трубой;
  • двумя;
  • коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

  • тупиковая;
  • попутная;
  • коллекторная.

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

Вертикальная схема

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

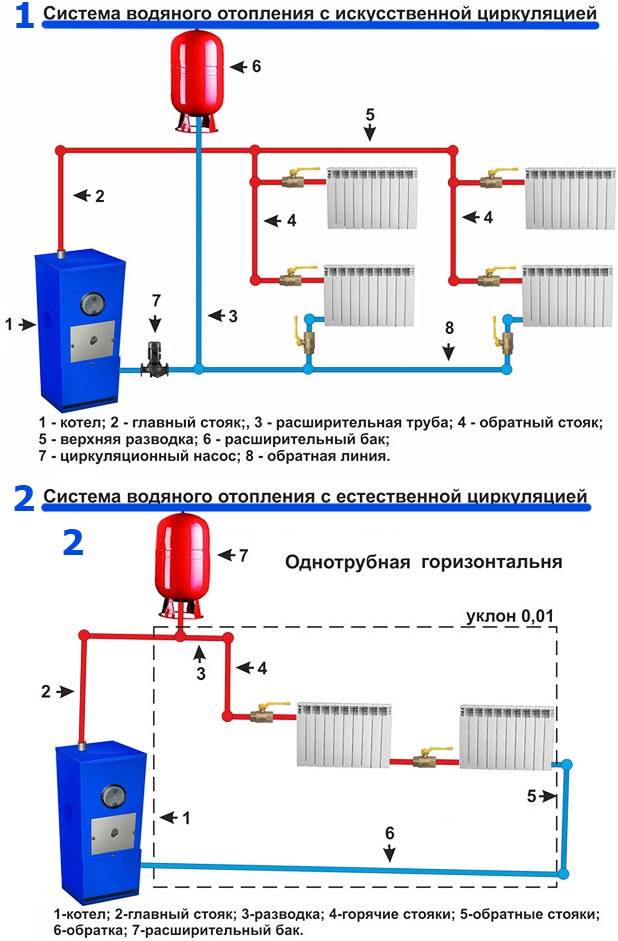

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

  • Более равномерный прогрев всего домовладения;
  • Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
  • Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
  • Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

https://www.youtube.com/watch?v=olrD9qxCAhM

У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.

Системы лучевые с коллекторами

Отопление по такой схеме – это один из современных вариантов, согласно которому к каждому прибору отопления прокладывают индивидуальную магистраль. Система оснащается двумя коллекторами, подающим и обратным. От них к радиаторам имеются отводы в виде прямых труб. Использование лучевой системы с коллекторами позволяет регулировать температурные значения теплоносителя, и дает возможность подключения систем теплого пола.

Современные дома эффективно обогреваются по лучевой схеме разводки, так как подающие и обратные трубы могут иметь разное положение. В большинстве случаев их монтируют в пол и делают отводы к имеющимся приборам отопления. Температура теплоносителя регулируется в небольшом распределительном шкафу, здесь же осуществляется включение и отключение отопительных приборов.

Популярные статьи  70 современных стенок-горок в гостиную: новинки с фото

Преимущественные моменты и недостатки системы

Положительными сторонами лучевой системы можно назвать следующее:

  • Полная маскировка труб.
  • Несложные настройки системы.
  • Дистанционное регулирование.
  • Минимум соединений.
  • Возможность ремонта без отключения всей системы.
  • Равномерная подача тепла во все помещения.

В качестве весомого недостатка выступает высокая стоимость системы и невозможность монтажа в готовом доме.

Установка лучевой системы отопления

Особенностью монтажа системы такого типа является обязательное наличие углублений для труб отопления, которые обозначаются еще при составлении проекта. Устройство отопления в частном доме состоит из следующих этапов:

  • Прокладка труб.
  • Установка шкафов с коллекторами.
  • Монтаж отопительных приборов и котлов.
  • Тестирование системы и проверка герметичности.

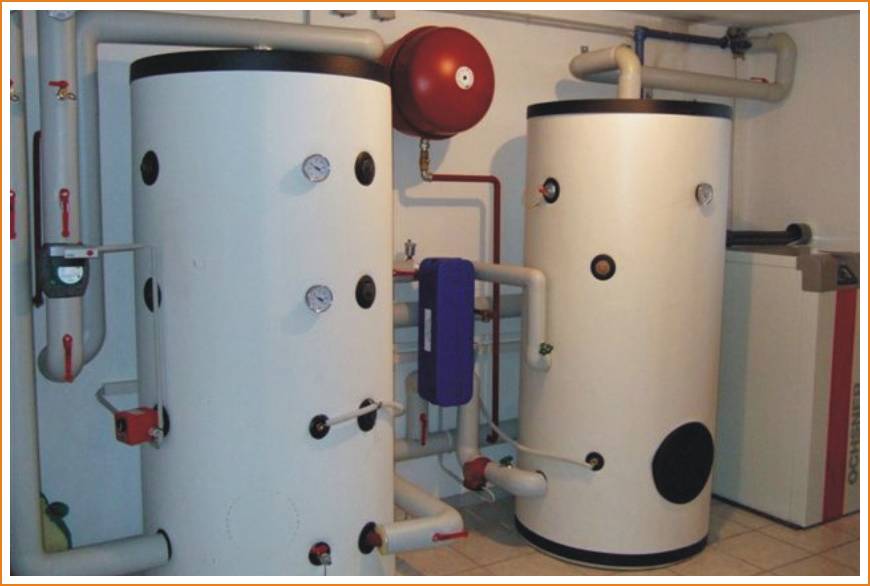

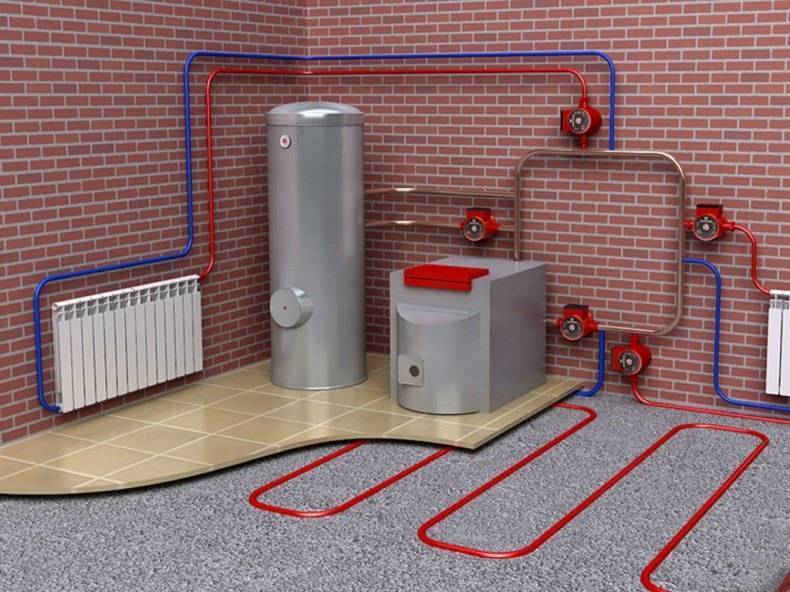

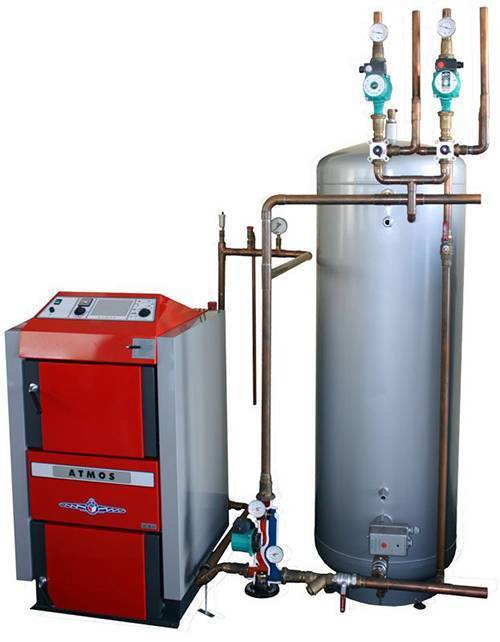

Для чего нужны топливные аккумуляторы

Водяное отопление своими руками: схемы, проектирование и монтаж

Это разновидность пассивной отопительной арматуры делающей эксплуатацию системы отопления такой же удобной как и при использовании газового котла. В нем хранится избыток тепловой энергии, когда твердотопливный котел работает в штатном режиме, нагревая воду для системы отопления и ГВС.

Когда интенсивность пламени в топке снижается вплоть до полного угасания, горячая вода из аккумулятора автоматически начинает подаваться в систему. Таким образом можно поддерживать комфортную температуру до следующего розжига котла после чего аккумулятор автоматически возвращается в режим зарядки.

Конструкция

Водяное отопление своими руками: схемы, проектирование и монтаж

Представляет собой металлический бак различной, но чаще всего овальной формы, оснащенный фланцами для подключения входящих и выходящих трубопроводов.

По имеющейся оснастке аккумуляторы подразделяют на:

  • Простые – не имеющие внутри дополнительных узлов.
  • Сложные – оснащенные дополнительными конструктивными элементами, располагаемыми внутри.

Емкость выполняется из углеродистой или нержавеющей стали путем сваривания листового металла. Внутри аккумулятора могут находиться теплообменники через которые циркулирует котловая вода тем самым подогревая воду в емкости.

Их количество и конструкция обуславливаются мощностью аккумулирующего устройства. В качестве дополнительных также могут применяться отдельная емкость для подогрева воды на нужды ГВС и встроенный электронагреватель.

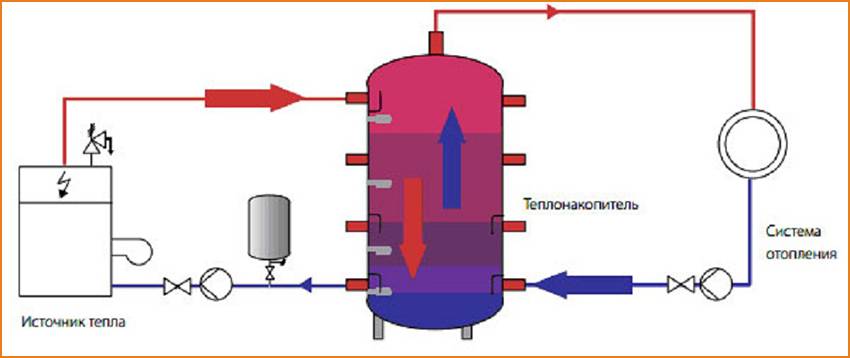

Принцип работы теплоаккумулятора

Водяное отопление своими руками: схемы, проектирование и монтаж

Принцип работы твердотопливного котла ранее подразумевал необходимость круглосуточного добавления топлива. С появлением теплоаккумулятора эта проблема исчезла. Котловая вода проходя через теплообменники внутри бака частично отдает свое тепло находящейся в нем воде и воде в дополнительном баке для нужд ГВС.

При полном сгорании топлива в топке циркулирующий по системе теплоноситель начинает охлаждаться и в систему подается теплоноситель из бака. Наличие автоматической подачи зависит от сложности отопительной системы, в самодельных же аккумуляторах нередко обходятся и без этой опции делая переключение вручную.

В некоторых моделях встраивают электрический нагреватель что позволяет еще больше увеличить время работы в режиме разрядки.

Где используется устройство?

Сфера применения аккумулятора – отопительные системы различной конструкции. По сути, нет ограничения ни для каких систем, однако чем она больше, тем должна быть большей и емкость резервуара. В промышленных моделях предусматривается возможность создания каскада из нескольких аккумуляторов подключаемых друг к другу.

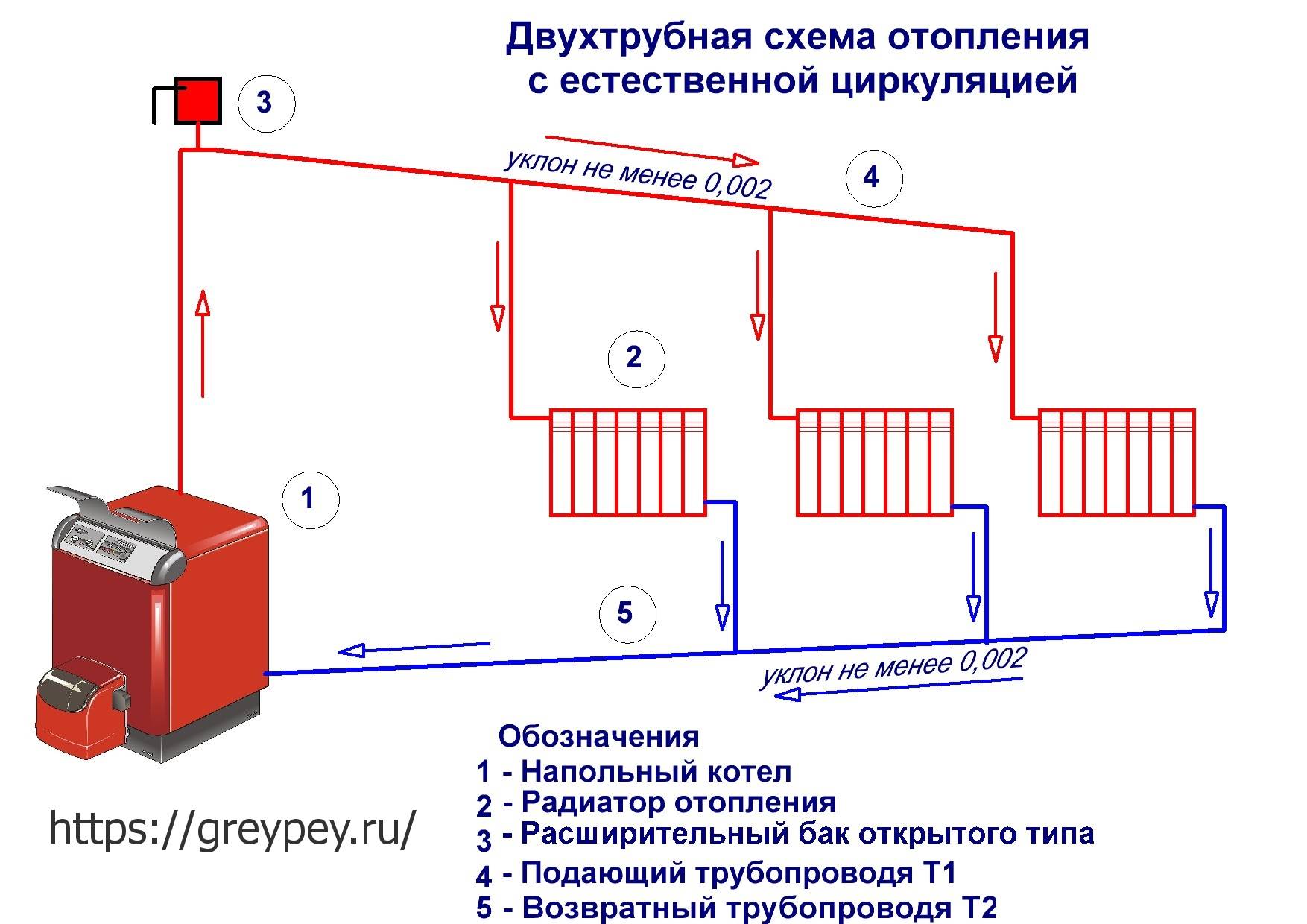

Схема двухтрубной системы

Здесь тепло переносится к радиаторам по одной трубе, а остывшая вода возвращается по другой. Это позволяет обеспечить эффективную работу большего количества батарей, подключенных к одной горизонтальной ветви. В одноэтажном доме подающий коллектор размещают на чердаке или под потолком, обратный – над полом. Разгон тут не требуется, труба и так поднята на достаточную высоту, что и показано на изображении:

Как видно по схеме, оптимальное решение для хорошей естественной циркуляции – это двухтрубная система отопления, разделенная на 2 ветви с одинаковым количеством радиаторов на каждой. В противном случае из-за уклонов на большой длине монтаж трубопроводов будет затруднен. Что касается двухэтажного дома, то здесь опять же уместна вертикальная разводка, но с разделением на магистрали подачи и обратки. Как это правильно сделать, отражено на схеме:

При двухтрубной системе все батареи получают теплоноситель с одинаковой температурой, это важный плюс. Также становится проще осуществлять автоматическое регулирование, так как приборы не зависят друг от друга. Недостаток состоит в большем расходе материалов для вариантов горизонтальной разводки, например, в двухэтажном здании:

Требования к системе отопления

Независимо от того, модернизируется ли старая система или она проектируется «с нуля» в только что построенном доме, первое, с чего нужно начать, — это ознакомление с нормативной документацией. В ней подробно расписано, каким образом оборудование вводится в эксплуатацию, и описываются тонкости и особенности его дальнейшего использования.

Потратив на это некоторое время, можно быть уверенным, что система отопления прослужит далеко не один год. Из года в год требования корректируются и обновляются. Но существуют некоторые принципы, которые должен знать каждый владелец коттеджа. Первое, что нужно обеспечить при монтаже системы отопления, — это взрыво- и пожаробезопасность.

Водяное отопление своими руками: схемы, проектирование и монтаж
Для безопасной эксплуатации в процессе установки нужно позаботиться о свободном доступе к оборудованию для его чистки и регулярных проверок

В список правил, которые помогут сделать частный дом не только уютным, но и безопасным для проживания, следует включить следующие аспекты:

  1. Температура открытых элементов системы отопления не должна быть выше рекомендованной производителем.
  2. Оборудование и все приборы следует правильно изолировать. Это позволит избежать ожогов, исключить образование влаги и уменьшить тепловые потери. К тому же горячие элементы могут стать причиной воспламенения пыли, газа или аэрозоля в комнате.
  3. При использовании теплоносителя температура последнего должна быть ниже температуры его испарения или самовоспламенения на 20 градусов Цельсия. Например, если в системе используется вода, то нужно предотвращать ее закипание. Отличным решением будет поднятие давления.

Также к системе отопления предъявляются эксплуатационные требования. Ведь любое оборудование должны быть максимально прочным, долговечным, простым в управлении, бесшумным и удобным для ремонта.

Водяное отопление своими руками: схемы, проектирование и монтаж
Лучше заказывать оборудование у проверенных производителей. Такие компании выпускают действительно качественную продукцию, так как отвечают за нее своим именем

Выбрав котел, радиаторы и трубы, максимально соответствующие перечисленным критериям, можно избавить себя от множества проблем.

Выбор отопительных устройств

Перед тем, как провести отопление в частном доме, нужно выполнить следующие расчеты:

  • потери тепла дома;
  • выбор оптимального температурного режима;
  • расчет батарей отопления по мощности;
  • гидравлический расчет;
  • выбор котельного оборудования.

Водяное отопление своими руками: схемы, проектирование и монтажТаблица расчета мощности радиатора по площади помещения

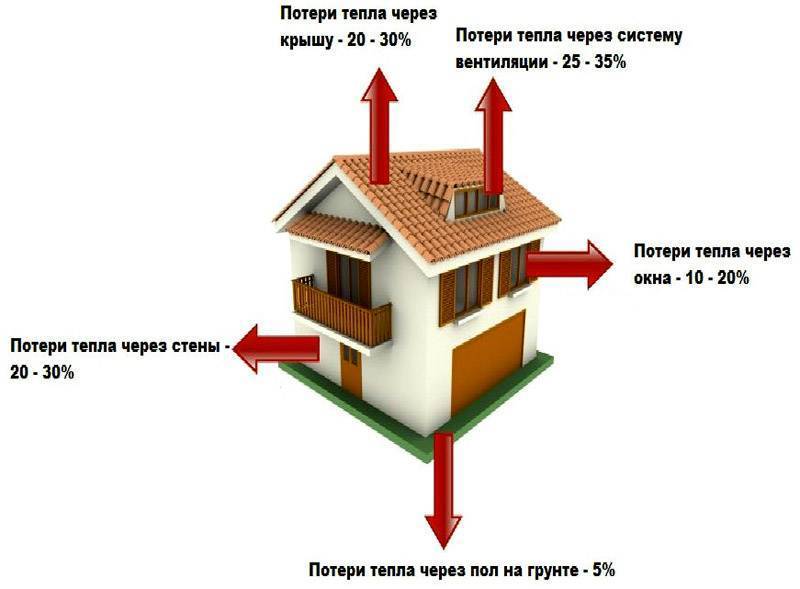

Для расчета теплопотерь необходимо знать геометрические параметры дома, удельную теплопроводность строительных материалов и климатический район строительства.

Можно воспользоваться упрощенными данными для определения показателей. Для высоты потолков 2,6 м потери тепла составляют на каждые 10 м²:

  • в среднеутепленном доме – 1 кВт
  • для энергосберегающего – 0,5 кВт;
  • утепленного – 0,8 кВт;
  • если в доме плохая теплоизоляция – 1,3 кВт;
  • не утеплен – 1,5 кВт;
  • если есть щели – 2,0 кВт.

Водяное отопление своими руками: схемы, проектирование и монтажОсновные величины теплопотерь

Для определения общих потерь тепла, данный показатель нужно умножить на площадь дома. Кроме того, нужно учитывать наличие оконных проемов, длину наружных стеновых поверхностей и принимать поправочные коэффициенты от 1,2 до 1,7.

Перед тем, как установить котел отопления в частном доме, нужно рассчитать его мощность. Для этого нужно увеличить теплопотери на 20%. Это необходимый запас мощности.

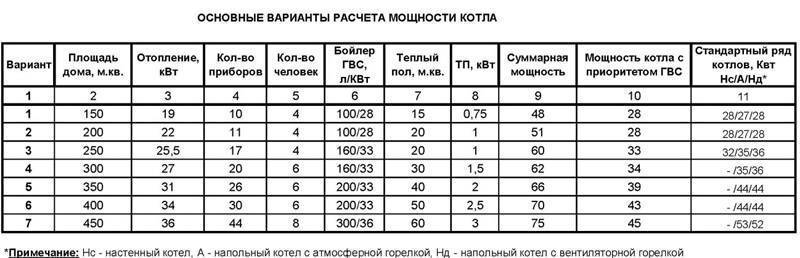

Водяное отопление своими руками: схемы, проектирование и монтажРасчет мощности газового котла

Популярные статьи  Печь-камин длительного горения для дачи: виды, как выбрать, лучшие производители

Надежные методы утепления бачка

Современный способ утеплить расширительный бачок – распыление жидкой полиуретановой пены (ППУ). Эту услугу предоставляют многие специализированные организации. Чтобы сэкономить, можно сделать самому.

Продаются комплекты для нескольких участков для разовой работы. На подготовительном этапе:

  • очистка бака от старых лакокрасочных покрытий, грязи, ржавчины и пыли;
  • обезжиривание;
  • сушка.

После этого жидкий состав равномерно наносится на поверхность. Его толщина зависит от климатической зоны. Для условий российских зим достаточно будет слоя в 10 см.

Это покрытие обеспечивает хорошие изоляционные свойства и дополнительную защиту от коррозии. Однако, если бак поврежден, его нужно будет нанести повторно.

Существует несколько вариантов утепления бака на этапе создания системы отопления. Некоторые специалисты рекомендуют подключать циркуляционную трубу. Это обеспечит плавное движение, сводящее к минимуму возможность обморожения. Другое: проложите термокабель для обогрева.

Открытый расширительный бак, установленный на чердаке, требует качественного утепления. Вы можете выбрать простой, но менее эффективный метод или вложить немного больше усилий, денег и времени, чтобы создать надежную разминку. Удачи с твоим выбором.

Радиаторная сеть: 4 способа разводки труб

Перед тем, как сделать отопление, изучите все возможные варианты обустройства, чтобы выбрать оптимальный вариант. На выбор влияют потребности семьи и особенности здания. Сейчас находят применения следующие типы разводки отопления для частных домов:

  1. «Ленинградка». Состоит из одной трубы, в которую врезаны батареи.
  2. Двутрубная. Она же именуется тупиковой.
  3. Двухтрубная попутная, какольцованная.
  4. Коллекторная.

Если здание двухуровневое, имеет смысл воспользоваться комбинированной схемой отопления частного дома. Это когда на нижнем этаже система коллекторная, а на верхнем – попутная. Ленинградка и двухтрубная работает автономно без подключения насосного оборудования. Движущей силой является конвекционное перемещение жидкости по трубопроводу, когда горячая вода выдавливается вверх, а после остывания направляется вниз.

Однотрубный вариант подключения

Вдоль наружной несущей стены каждой из комнат прогладывается трасса, по которой пускается теплоноситель от котла. Периодически врезаются радиаторы. Чаще всего их размещают под подоконником.

Особенность такого водяного отопления в том, что отработанный теплоноситель из батареи возвращается в общий контур, смешивается с горячей водой и направляется к следующему. Поэтому чем дальше комната, тем большее количество секций потребуется, так как жидкость остынет.

Также при выборе учитывайте, что:

  1. Минимальный диаметр труб – 20 мм, если они изготовлены из металла. Для металлопластика сечение от 26 мм, а полиэтилена – 32 мм.
  2. Максимальное число батарей – до шести. В противном случае приходится увеличивать сечение трубопровода, что повлечет удорожание на 15-20%.
  3. Регулировать температуру в комнатах сложно. Поворот ручки регулятора на одном радиаторе приводит к изменению температурного режима по всему контуру.

Это эффективное отопление загородного дома, общей площадью от 60 до 100 квадратных метров. Но это самый недорогой способ отопить, скажем, дачу. Даже если здание двухэтажное, проблем не возникнет, если собрать два контура, по отдельной ветви на этаж.

Двухтрубные схемы кольцевая и тупиковая

Эти два способа организации отопления отличны тем, что есть два контура: прямой и обратный. Первый предназначен для подачи разогретого теплоносителя к батареям. Второй – отводящий. По нему вода после охлаждения течет обратно к котлу. А между собой такие системы отличаются по следующим признакам:

  1. В случае с тупиковым вариантом жидкость протекает до последнего потребителя через предыдущие, а затем по отдельной трубе направляется для разогрева.
  2. Кольцевая петля Тихельмана предполагает одновременное течение подачи и отвода в одном направлении по радиаторам последовательно с возвратом в котельную.

При этом в первом случае плечо может быть не одно, а несколько. Вторая схема предполагает два контура, взаимодействующих в рамках единой линии.

Несмотря на то, что себестоимость такой системы выше, чем однотрубной, популярность обусловлена целым перечнем преимуществ:

  1. Все батареи прогреваются одинаково.
  2. Соединительные трубы имеют малый диаметр (15-20 мм).
  3. Число точек потребления не ограничено.
  4. Температурный режим устанавливается для каждого помещения.

Самостоятельная сборка тупиковых ветвей не составляет труда даже у начинающего строителя. Кольцевая система монтируется чуть сложнее, так как приходится «обводить» дверные проемы. Трассу монтируют в стенах поверху или в полу под порогом.

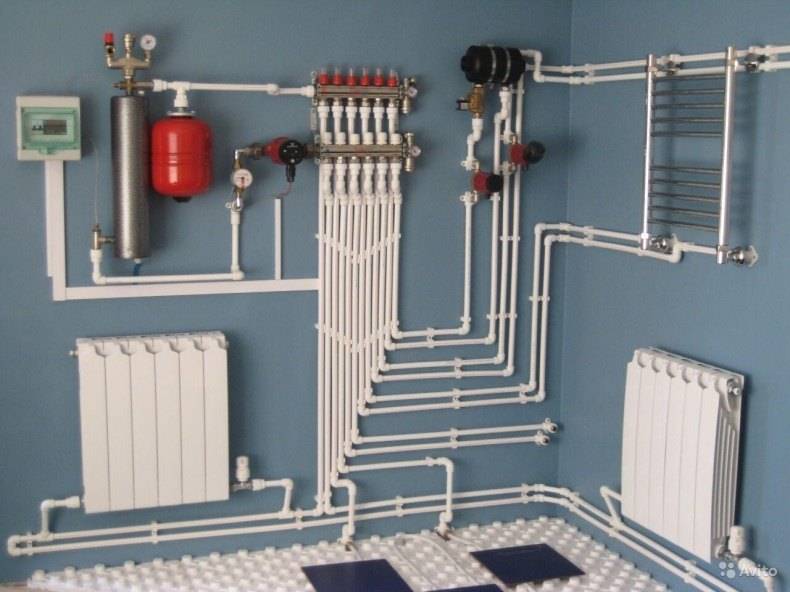

Коллекторная система

Для подвода теплоносителя к потребителям используют лучевой принцип и распределительная гребенка. Последняя устраивается под полом в глубине здания ближе к центру. От гребенки к котлу прокладывается две трубы. Такое же количество проводится к каждому радиатору. Спрятать разводку можно под цементную стяжку или между лагами в перекрытии

Важно, чтобы гребенка была оснащена вентилем для сброса воздуха

Помимо основных преимуществ, которые присущи тупиковым системам, такой способ обогрева имеет и ряд дополнительных достоинств:

  1. Какой бы ни был интерьер, его не портит трубопровод, ведь все спрятано в полу.
  2. Регулировка проста и удобна, так как вентили монтируются в общем распределительном шкафу.
  3. Установка электронного блока управления полностью автоматизирует систему, делая ее абсолютно автономной.

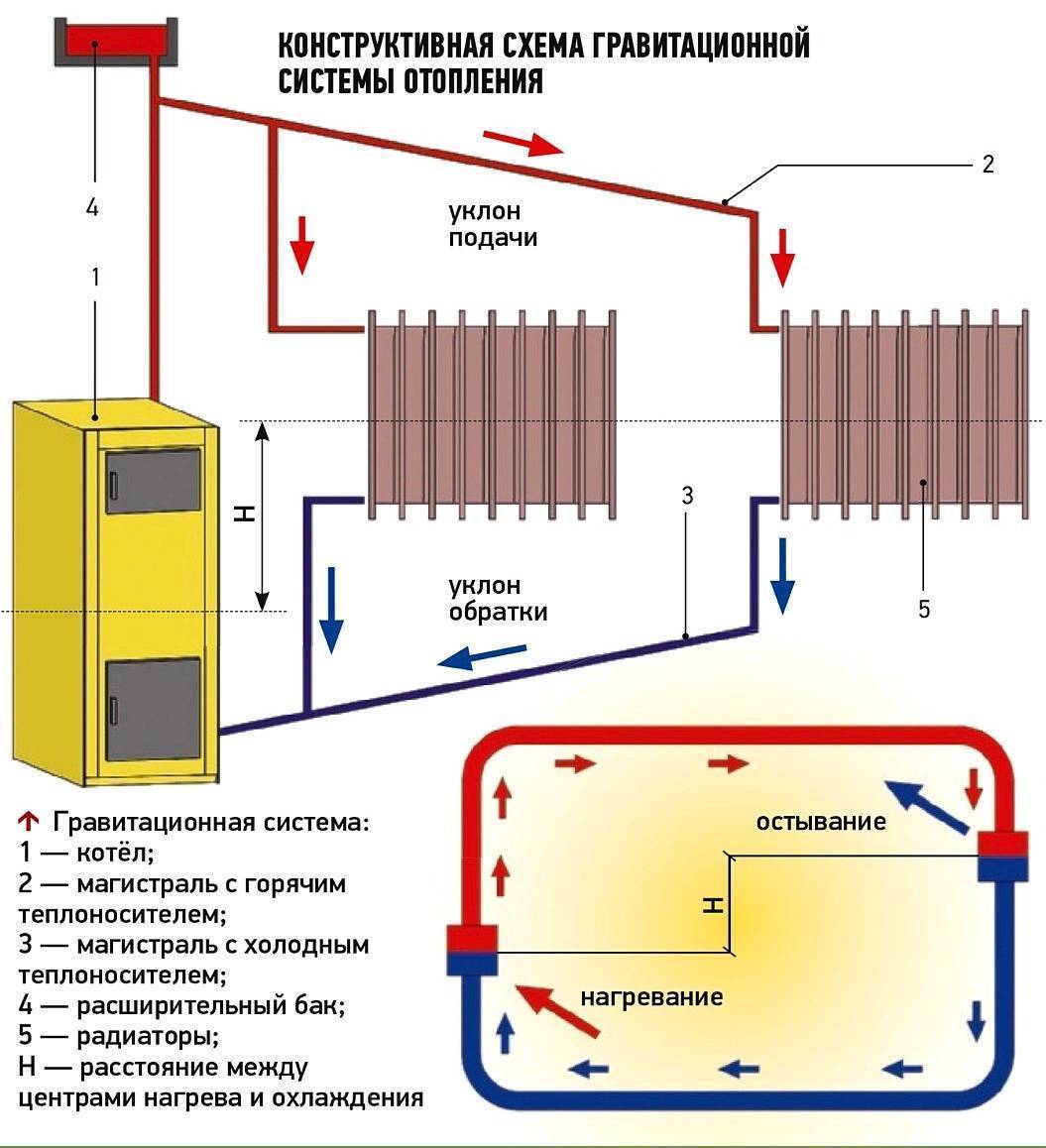

Что такое? Принцип работы

Самотечная – система, основанная на законах физики, т.е. естественном движении теплоносителя по трубам. Горячая жидкость поднимается, холодная опускается. Наиболее часто применяется данная система отопления для частного дома, если отсутствует подключение электричества или поступает нестабильно.

Единственным ограничением может явиться высота потолка. Поскольку труба должна отходить от котла вверх 1,5 метра, еще нужно место для расширительного бачка. Имеются ограничения у системы, как стоимость создания системы, сниженная эффективность. Цена ее примерно в 1,5 раза выше, чем создание простого принудительного контура отопления. Также необходимая точность установки системы, соблюдение всех уклонов при соблюдении внешнего вида интерьера.

Принципом работы самотечной системы отопления является продвижение жидкости до верхней точки данной системы под воздействием физических законов, когда теплая жидкость является более легкой, поднимается, затем по трубам с небольшим уклоном теплоноситель продвигается, постепенно отдавая тепло, остывает, далее также самотеком к котлу для прогрева вновь. Она не подразумевает никаких приспособлений, ускоряющих движения воды, поэтому она высоко инертна.

Котел — один из лучших вариантов отопительного оборудования

Выбор типа котлов, в первую очередь, зависит от энергоносителя, труб и типа системы отопления.

Различают несколько видов котлов:

Газовые. Они пользуются огромной популярностью у потребителей, так как отличаются удобством и простотой эксплуатации.

Кроме того, технология монтажа отопления с газовым котлом является наиболее простой. Однако, из-за того что не все города и села газифицированы, применение такого типа котлов ограничено.

Дизельные котлы. Такие агрегаты работают на жидком топливе. Их можно настраивать в нужный режим при помощи специальной системы управления. Жидкое топливо для этих котлов не занимает особо много места.

Этот тип оборудования достаточно гигиеничен и отличается простотой эксплуатации. Неприятным недостатком является запах продуктов сгорания.

Электрические котлы. Наиболее удобным видом отопительного оборудования считаются электрические котлы.

Отсутствие громоздких котельных, пыли и грязи, простота и удобство использования такого устройства делают его лидером среди других систем. Недостатком такого обогрева считается его дороговизна.

Твердотопливные котлы. Очень популярными среди потребителей считаются котлы, использующие твердое топливо. Только они обладают самым высоким КПД.

Дизельные и газовые системы отопления отличаются надежностью и практичностью.

Они работают в автоматическом режиме — запущенный котел не требует постоянного вмешательства человека (в отличие от печи), поэтому он может обогревать неделями. В этом и состоит главное преимущество таких котлов.

Популярные статьи  Побелка потолка своими руками: пошаговый способ с водоэмульсионной краской

Стоимость монтажа котлов будет зависеть от множества факторов, таких как площадь дома, сложность работы, и, конечно же, от вида самого оборудования.

Можно в доме устанавливать комбинированные котлы. Отопительная система гарантированно будет работать, даже если какой-то вид топлива отсутствует.

Как подключить

Водяное отопление своими руками: схемы, проектирование и монтаж

Все работы связанные с внесением изменений в схему теплоснабжения следует проводить в летнее время при отключенном оборудовании и слитом теплоносителе.

Этапы установки

  1. Подготовка системы, слив теплоносителя.
  2. Определение места врезки.
  3. Приваривание отводов к отходящему от котла трубопроводу.
  4. Нарезание резьбы и установка запорной арматуры.
  5. Приваривание обводного трубопровода котла.
  6. Подключение аккумулятора.

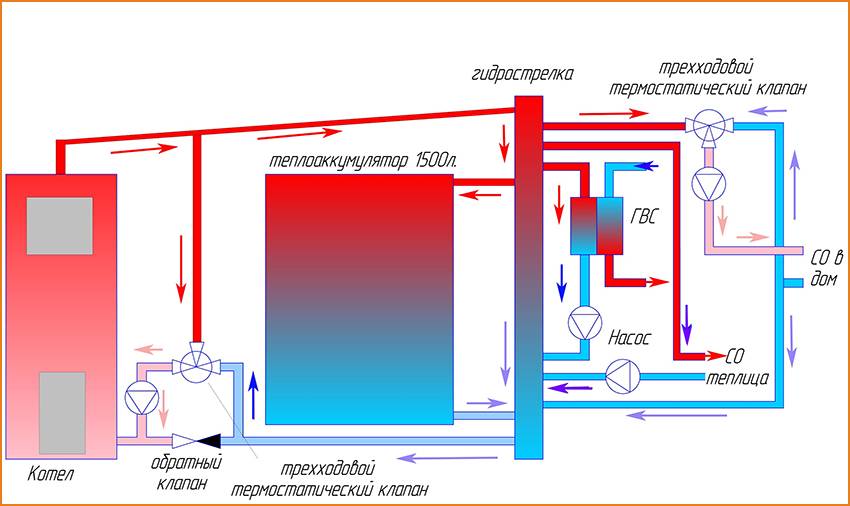

Особенности установки и схема подключения

Водяное отопление своими руками: схемы, проектирование и монтаж

В своем доме можно использовать самую простую гравитационную схему, если отапливаемая площадь небольшая. Аккумулятор в таком случае устанавливается на уроне котла или ниже. Таким образом, циркуляционный насос не понадобится, так как источник тепла находится внизу и соответственно теплые слои всегда будут стремиться вверх.

Необходимо помнить что чем дальше от котла находится устройство, тем больший участок трубопровода придется проложить, а это лишние потери тепла. Аккумулятор включается параллельно уходящему их котла трубопроводу. Это делается для того чтобы можно было вывести его из работы. Для этого же в трубопровод врезается вентиль.

Одновременно, от приходящего трубопровода делается отвод с врезкой вентиля на аккумулятор. Таким образом можно будет произвести переключение потока воды с котла на резервуар, тем самым снизив гидравлическое сопротивление цепи и не обогревая остывающий котел. Перед растопкой котла следует провести обратное переключение.

Практические советы

  1. Даже при нижней установке аккумулятора рекомендуется оснастить его циркуляционным насосом. Это значительно повысит теплоотдачу и снизит потери тепла через стенки трубопроводов.
  2. При использовании трубопроводов ПВХ, желательно комбинировать их с металлической запорной арматурой, так как это даст возможность всегда произвести ее ремонт.

Эти устройства требуют достаточно больших капитальных затрат, из-за большого количества металла. Вложившись один раз, можно за один-два сезона окупить все затраты, поскольку аккумулятор может выполнять и роль бойлера для ГВС, таким образом не придется тратиться на покупку и монтаж еще одного прибора.

Однотрубная горизонтальная

Самый простой вариант однотрубной горизонтальной системы отопления с нижним подключением.

При создании системы отопления частного дома своими руками схема с однотрубной разводкой может оказаться самой выгодной и дешевой. Она одинаково хорошо подходит как для одноэтажных домов, так и для двухэтажных. В случае с одноэтажным домом она выглядит очень просто – радиаторы соединяются последовательно – с целью обеспечения последовательного протекания теплоносителя. После последнего радиатора теплоноситель отправляется по цельной обратной трубе в котел.

Достоинства и недостатки схемы

Для начала мы рассмотрим основные достоинства схемы:

  • простота реализации;
  • отличный вариант для небольших домов;
  • экономия материалов.

Однотрубная горизонтальная схема отопления – отличный вариант для небольших помещений с минимальным количеством комнат.

Схема действительно очень простая и понятная, поэтому с ее реализацией сможет справиться даже новичок. Она предусматривает последовательное соединение всех устанавливаемых радиаторов. Это идеальная схема разводки отопления для частного дома небольших размеров. Например, если это однокомнатный или двухкомнатный дом, то «городить» более сложную двухтрубную систему не имеет особого смысла.

Глядя на фото такой схемы, мы можем отметить, что обратная труба здесь цельная, она не проходит через радиаторы. Поэтому такая схема более экономичная в плане расхода материалов. Если у вас нет лишних денег, такая разводка станет для вас наиболее оптимальной – она сэкономит деньги и позволит обеспечить дом теплом.

Что касается недостатков, то их мало. Главным недостатком является то, что последняя батарея в доме будет холоднее, чем самая первая. Это связано с последовательным проходом теплоносителя через батареи, где он отдает накопленное тепло в атмосферу. Еще одним недостатком однотрубной горизонтальной схемы является то, что при выходе из строя одной батареи придется отключать сразу всю систему.

Несмотря на определенные недостатки, такая схема обогрева продолжает использоваться во многих частных домах небольшой площади.

Особенности монтажа однотрубной горизонтальной системы

Создавая водяное отопление частного дома своими руками, схема с однотрубной горизонтальной разводкой окажется самой простой для реализации. В процессе монтажа необходимо смонтировать батареи отопления, после чего соединить их отрезками трубы. После подключения самого последнего радиатора необходимо развернуть систему в обратном направлении – желательно, чтобы отводящая труба проходила по противоположной стене.

Однотрубная горизонтальная схема отопления может использоваться и в двухэтажных домах, каждый этаж здесь подключается параллельно.

Чем больше ваше домовладение, тем больше в нем окон и тем больше в нем радиаторов. Соответственно, растут и тепловые потери, в результате чего в последних комнатах становится ощутимо прохладнее. Компенсировать падение температуры можно путем увеличения количества секций на последних радиаторах. Но лучше всего смонтировать систему с байпасами или с принудительной циркуляцией теплоносителя – об этом мы расскажем чуть позже.

Аналогичная схема отопления может быть использована для обогрева двухэтажных домов. Для этого создаются две цепочки радиаторов (на первом и втором этажах), которые подключаются параллельно друг другу. Обратная труба в этой схеме подключения батарей одна, она начинается от последнего радиатора на первом этаже. Туда же подключается обратная труба, спускающаяся со второго этажа.

Выбор топлива

Самый главный аспект, на который следует обращать внимание, это правильный выбор топлива для отопительной системы. Отталкиваться следует от уже имеющихся возможностей на конкретном участке.

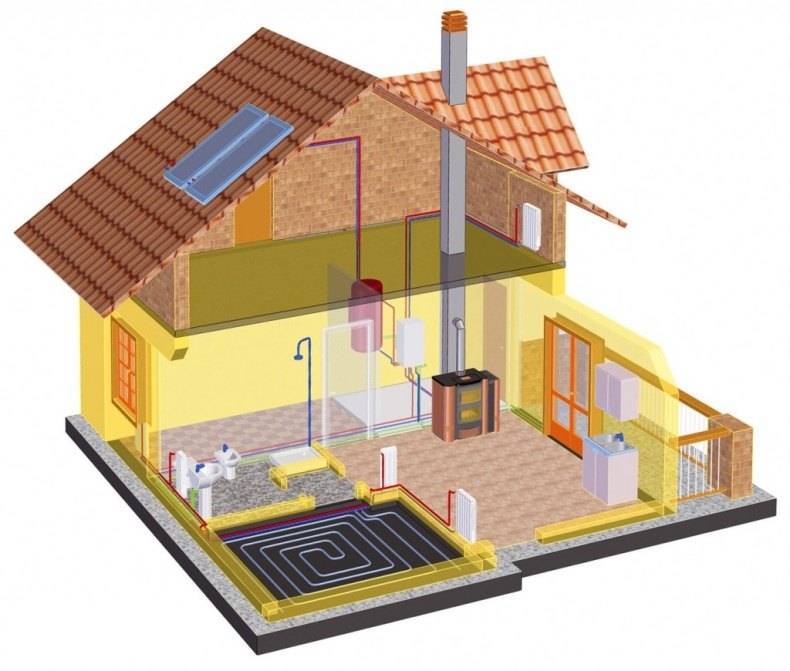

Водяное отопление своими руками: схемы, проектирование и монтаж

Например, если неподалеку уже имеется газовая магистраль, имеет смысл подключиться к ней и использовать газ в качестве топлива, так как это будет дешевле

Однако стоит понимать, что далеко не в каждом регионе России газ использовать выгоднее, чем электричества или твердое топливо.
Поэтому важно анализировать особенности и возможности каждого отдельного участка. Стоит отметить, что если вблизи нет централизованной газовой сети, необходимо будет использовать газгольдер, чтобы создать независимую систему газоснабжения

Но этот вариант допустим только в том случае, если будет обустраиваться большое помещение.

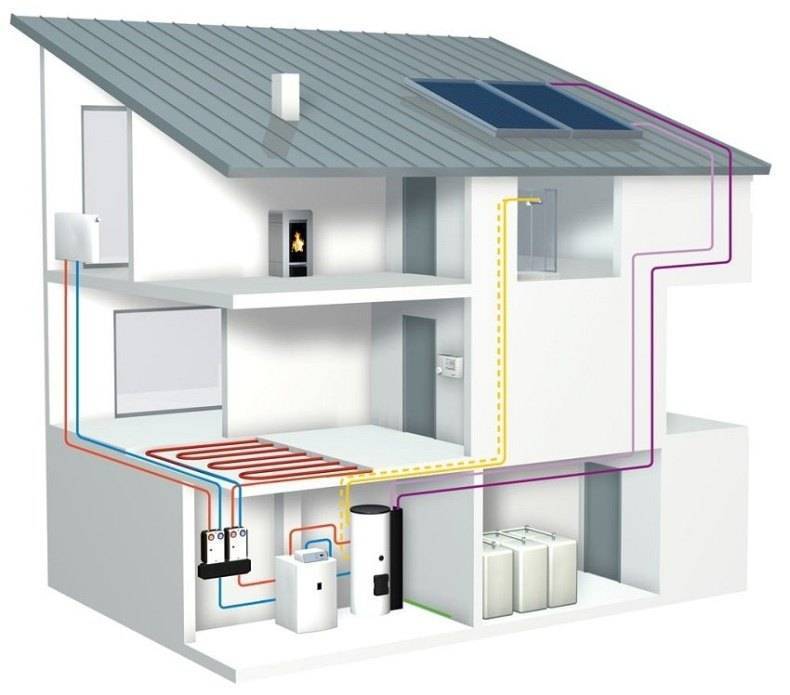

Водяное отопление своими руками: схемы, проектирование и монтажВодяное отопление своими руками: схемы, проектирование и монтажВодяное отопление своими руками: схемы, проектирование и монтаж

В том случае, если необходимо использовать такую систему на небольшом участке, рекомендуется использовать небольшие газовые баллоны, этого будет достаточно, чтобы питать газовую систему для функционирования системы отопления. В крайнем случае можно перейти на печи с жидким или твердотельным топливом.

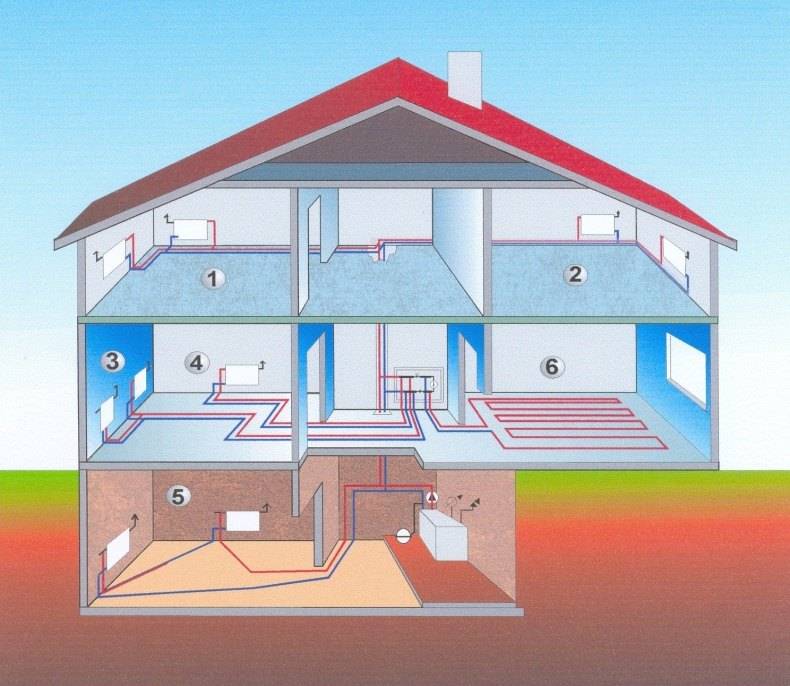

Водяное отопление своими руками: схемы, проектирование и монтаж

Рассматривать варианты электрических установок стоит в самую последнюю очередь, так как они очень дорогие.

Водяное отопление своими руками: схемы, проектирование и монтаж

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
