Каким должен быть уклон канализационной трубы – правила и расчёты

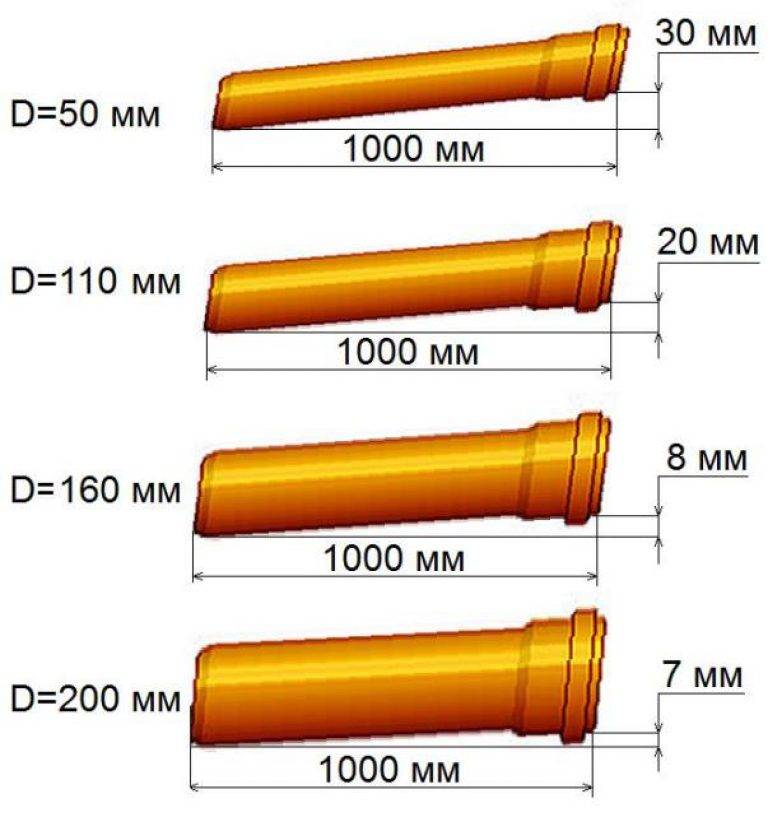

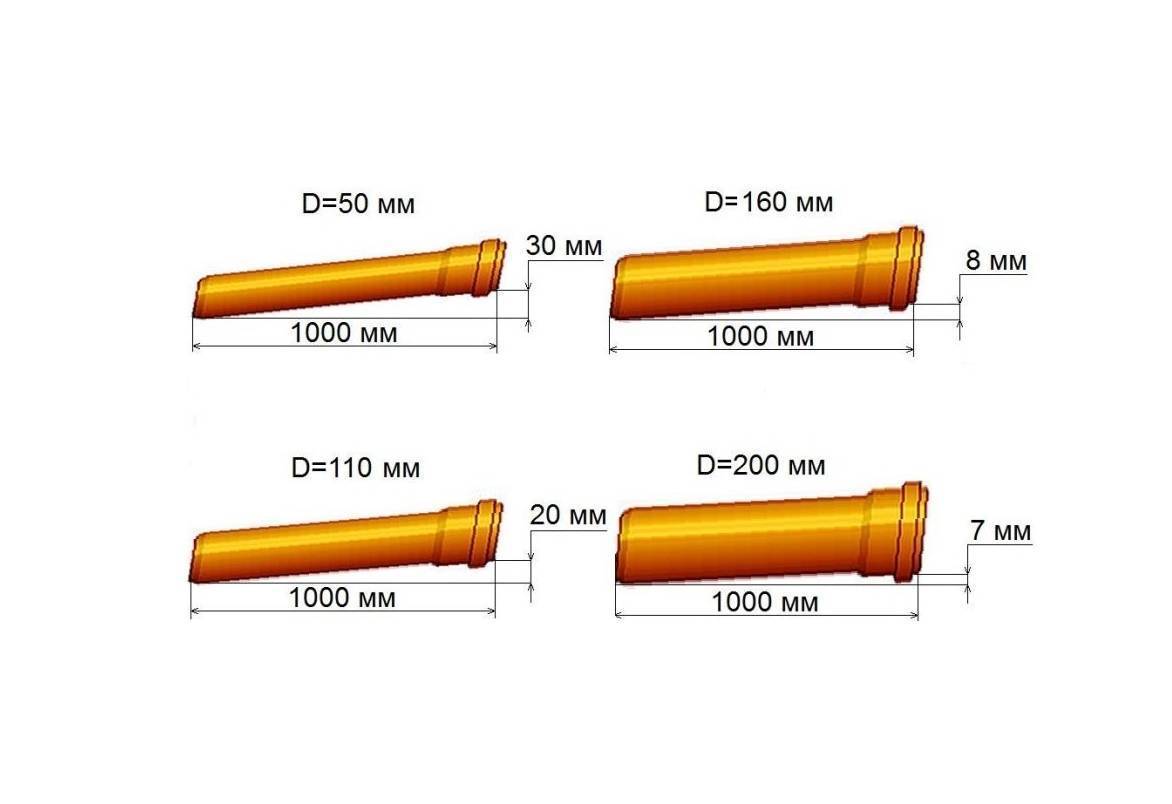

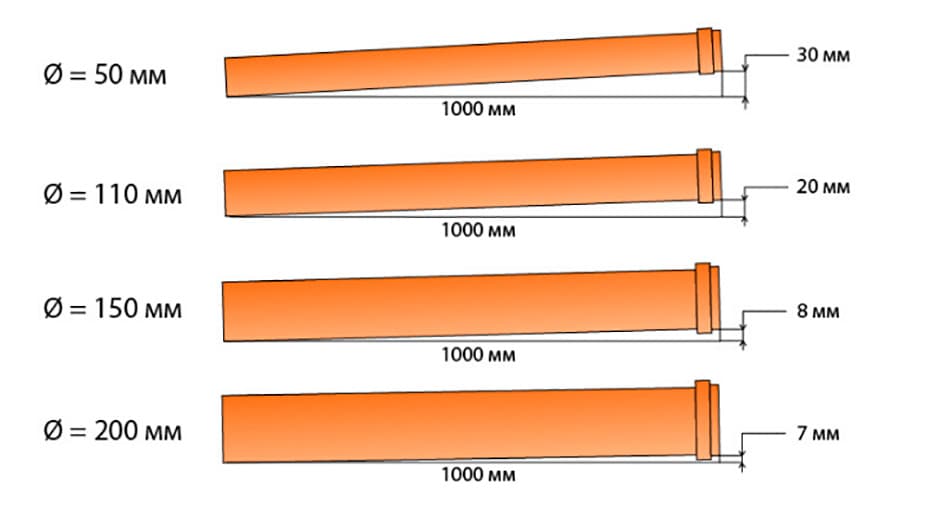

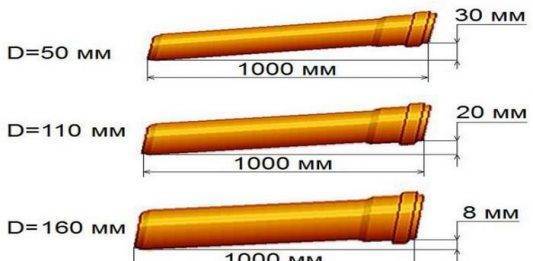

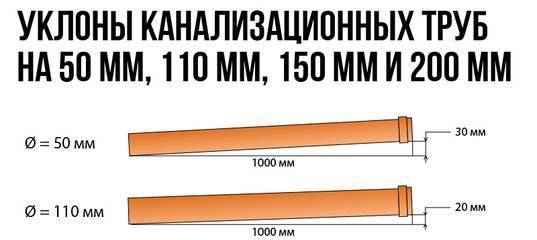

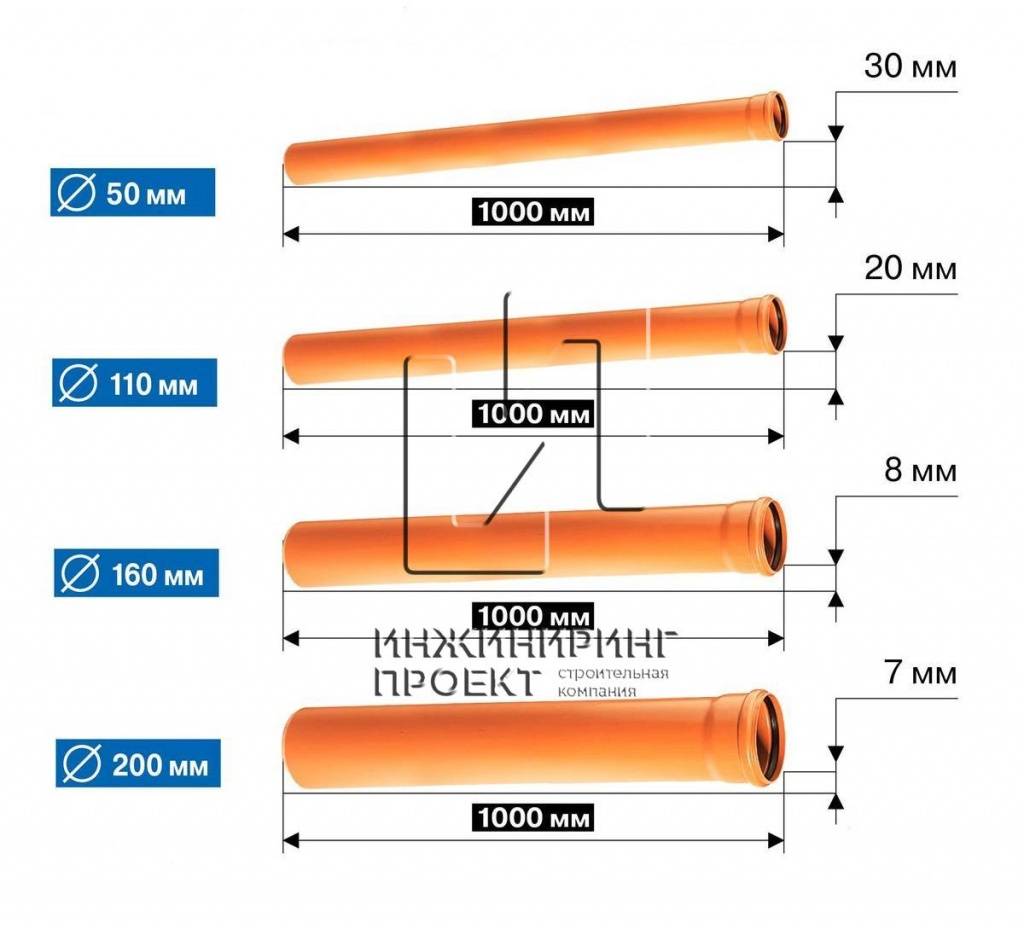

Угол наклона труб, диаметром 50 и 110 мм. Канализация основана по самотёчному (безнапорному) принципу, а вода имеет свойство течь не вверх, а вниз. Т.е. если трубы расположены горизонтально или с недостаточным уклоном, то поступающие туда стоки слишком медленно движутся либо вовсе застаиваются.

В результате может быть:

  • Неприятный запах.
  • Быстрое заиливание и засор.

Многие владельцы, понимая это, стараются увеличить уклон канализационной трубы, предполагая, что чем больше, тем лучше. Но и это – ошибочное решение, так как при слишком большой скорости сливания воды происходят нежелательные процессы.

Бытовые стоки неоднородны, вода не успевает полностью смыть с внутренних стенок трубы твердые частицы, они прилипают к стенке и образуют твердые отложения, в результате:

  • Заиливание и засор.
  • Неприятные запахи из канализации.
  • Повышенный шум при движении стоков.
  • Увеличение нагрузок на стенки трубы, что ускоряет износ.

Как видим, в обоих случаях получаются схожие результаты. На самом деле угол наклона канализационной трубы – давно рассчитанная, известная и определённая величина, регламентируемая ГОСТом.

На этот показатель влияют следующие параметры:

  • Диаметр трубы. Угол наклона, как правило, находится в обратной зависимости от диаметра трубы.
  • Наполняемость трубы. Эта величина зависит от материала изготовления трубы, и определяется скоростью движения жидкости по трубе. Рассчитывается по формуле: Y=HD,

где Y – искомая величина, H– величина уровня жидкости в трубе, а D равняется диаметру трубы. Для понимания определим, что если труба пустая, то уровень наполненности равен 0, а если полная, то – 1. Оптимальное усреднённое значение: для гладких труб из пластика – 0,5, а для труб, не обладающей гладкой внутренней поверхностью (шероховатых) – 0,6.

Величина угла наклона измеряется в сантиметрах. Например, значение 0,05 см означает, что труба должна понижаться на 5 см на 1 м длины. Точный расчёт производится по формуле:

K ≤V√Y,

где К – искомый коэффициент, V – скорость течения жидкости по трубе, Y – уровень наполняемости.

Скорость течения в безнапорной (самотёчной) канализации считается оптимальной при величине, равной 0,7-1 м/сек. Вероятно, такие расчеты выглядят достаточно сложно, но это теория, на практике всё проще. Существуют уже просчитанные и рекомендуемые параметры.

Внутренняя канализация

Угол наклона труб 160, 200 мм. Канализационная система внутри дома характеризуется большим количеством труб, отводящих стоки от различных сантехнических устройств, и стыковочных узлов.

Как правило, во внутренней канализации практикуется использование труб с диаметром, не превышающим 50 мм (для стоков из ванной, душа, мойки и т.д.) и от 100 до 160 мм (для присоединения унитаза).

Всё это подсоединяется к стояку посредством тройников или крестовин. Стояк расположен вертикально, собирает стоки со всех уровней и имеет диаметр от 100 до 160 мм.

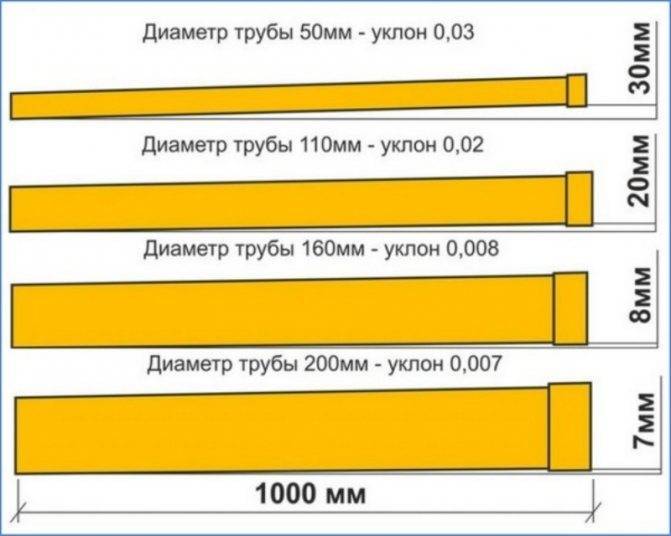

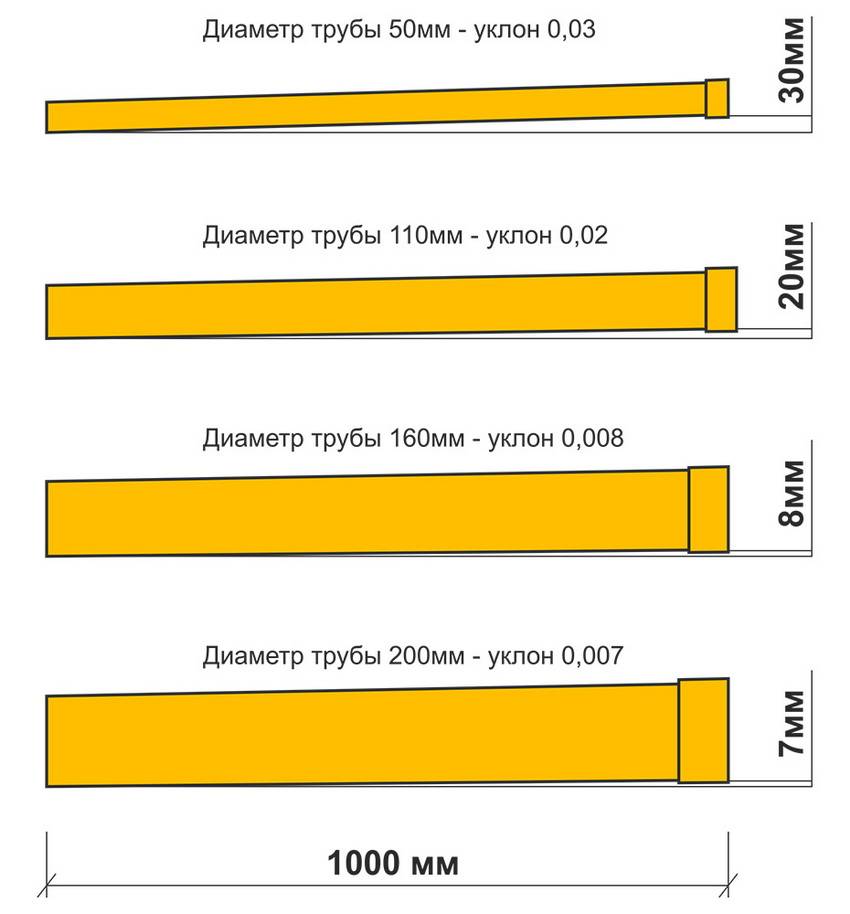

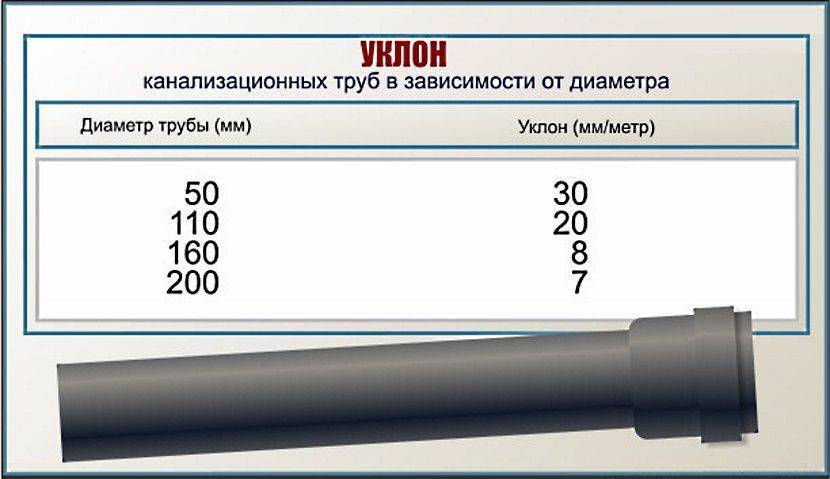

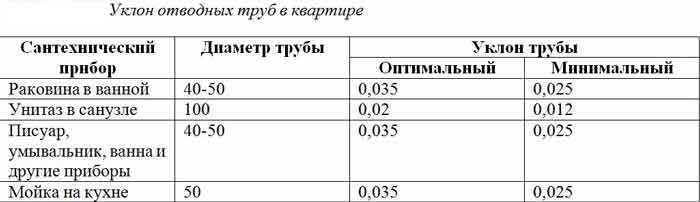

Диаметр трубы (мм) Оптимальный угол /минимальный угол наклона (см)
40 0,033 /0,25
50 0,03/0,25
100-110 0,02/0,012
160 0,008/0,005

Если трубопровод длинный и к нему подключены различные трубы, то сложно рассчитать наклон для каждого отдельного участка. Следует придерживаться правила и выбирать показатель от 0,015 до 0,03. Для расчёта общего уклона нужно длину трубы, ориентированной в горизонтальной плоскости, умножить на необходимый угол наклона. Т.е. если труба имеет длину 5 м и угол наклона равен 0,03 см, то точка слива должна находиться на 15 см ниже точки входа.

Наружная канализация

Наружный канализационный трубопровод доставляет стоки из дома к септику и проходит под землей. Для него используются трубы, диаметр которых превышает 100 мм.

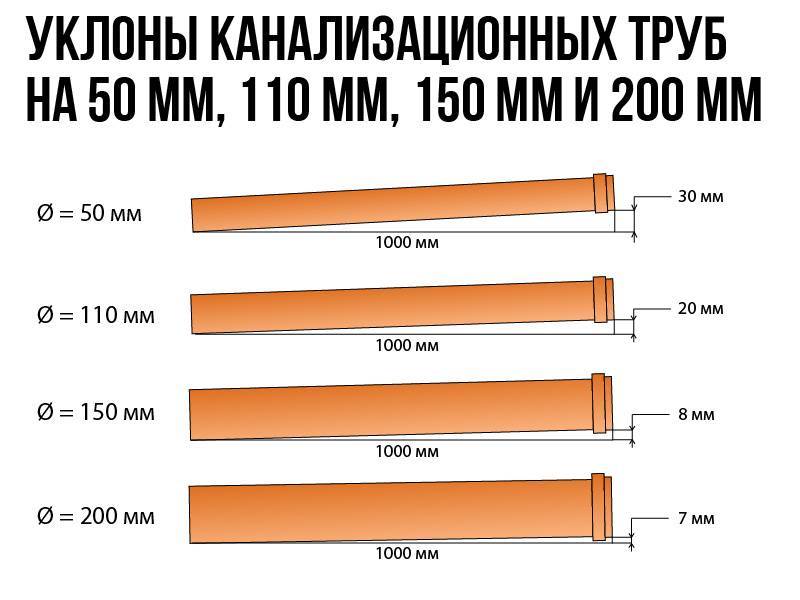

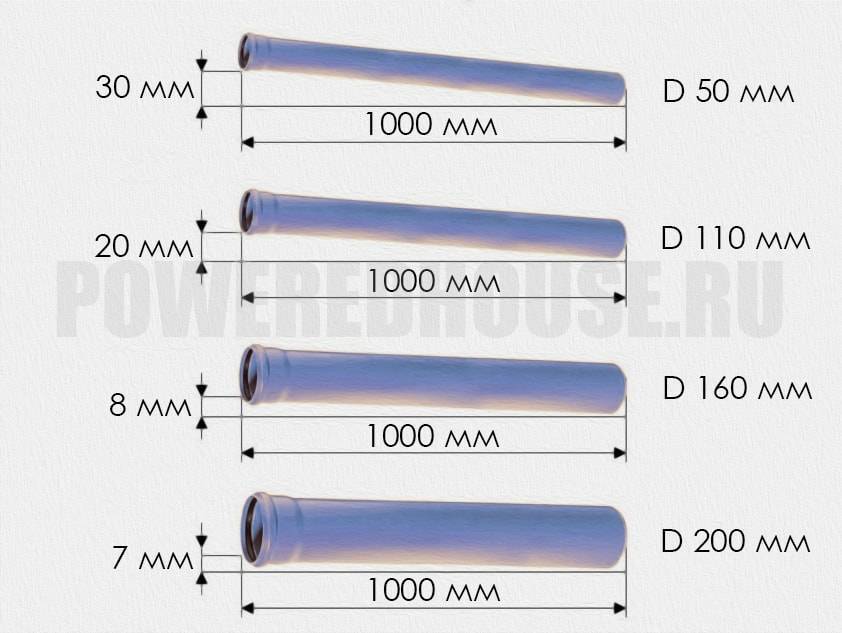

Для определения уклона можно воспользоваться таблицей:

Диаметр трубы (мм) Оптимальный угол /минимальный угол наклона (см)
100-110 0,02/0,012
160 0,008/0,005
200 0,007/0,004

Как правило, усреднённое значение угла наклона для наружной канализационной системы принимается равным 0,02 см, т.е. трубопровод должен понижаться на 2 см каждый метр.

Также по возможности трубопровод не должен содержать поворотов под углом 90º, т.к. это может привести к засорам. Конфигурации трубопровода без поворотов не всегда просто добиться, в таком случае на месте поворота труб необходимо оборудовать смотровой колодец, что обеспечит доступ к трубам для контроля и на случай аварии. Ревизионные колодцы также рекомендуется устраивать каждые 20-25 м трубопровода.

При присоединении стояков внутренней канализации к наружной канализационной трубе не допускается напрямую подсоединять вертикальные стояки к горизонтальной трубе, необходимы переходы (два под углом 45º или три под углом 30º).

Монтаж ливневой канализации

Технически процесс прокладки труб для ливневки почти не отличается от обустройства наружного трубопровода.

Какие трубы нужны для подземной части ливневки.

Согласно требованиям СНиП, для возведения наружных сетей водоотведения можно использовать трубы из следующих материалов:

  • керамика;
  • сталь;
  • пластик.
Популярные статьи  Ударная дрель – для чего нужна, как выбрать, рейтинг популярных моделей

Керамику часто используют при монтаже наружного трубопровода и ливневки. Главный недостаток материала в весе и хрупкости (труба диаметром 100 мм весит 24 кг и больше).

Меньше весят трубы из стали (метр трубы имеет массу примерно 10 кг), но они ржавеют, что делает их не лучшим материалом для обустройства дождевой канализации.

Современные строители все чаще отдают предпочтение пластиковым и ПНД-трубам для канализационной системы. Их преимущество в легкости, прочности, устойчивости к коррозиям. Для соединения элементов не требуется сварка. Можно использовать:

  • трубы ПВХ, для наружных канализационных сетей есть специальные оранжевые трубы;
  • многослойные полимерные трубы – оптимальный вариант. Благодаря гладкой внутренней поверхности гидравлического сопротивления практически нет.

Монтаж кровельной части

Как подготовить автономную канализацию к зиме

Этапы работ:

  • Для установки дождеприемников в стенах-перекрытиях делают отверстия. Места примыканий обрабатывают герметиком.
  • Затем отводные трубы или лотки укрепляют.
  • Следующий шаг – установка стояков.
  • В последнюю очередь собирают узел сброса воды в коллектор или выпуск в лотки.

Для крепления устройств используют специальные хомуты. Предварительно размечают места их фиксации с соблюдением рекомендованных величин уклонов.

Обустройство подземной части

Сначала необходимо выкопать траншеи под укладку труб. Их глубина зависит не столько от степени промерзания грунта, сколько от наличия практического опыта эксплуатации ливневок в конкретном регионе.

Этапы работ.

Выкапывают траншеи

Важно, что их глубина неравномерна. Она постепенно увеличивается для обеспечения нужного уклона.
Из песка отсыпается 20-сантиметровая подушка по всему дну траншеи.
Далее роют котлован специально для установки коллектора.
В подготовленные канавы укладываются трубы

Их соединяют между собой при помощи обычных фитингов.
Если канализация представляет собой одну сплошную ветвь длиной не более 10м, то на ее середине планируется возведение смотрового колодца. Кроме того, смотровой колодец должен быть установлен на каждом разветвлении сети.
В местах соединения водоприемных желобов и труб канализации устанавливаются пескоулавливатели.

Следующим этапом производят засыпку траншей и установку решеток на лотки.

Зачем нужны охранные зоны

Что такое охранная зона и в чем ее предназначение, понятно не всем. Но СНиП предусматривают обязательную организацию охранных зон определенного размера возле труб. Если это ветка ливневой канализации, значит, необходимо предусмотреть отступ от внешних стенок трубопровода в каждую сторону по 3–5 м. В охранной зоне запрещено:

  • Возводить строения не только постоянные, но и временные.
  • Устраивать свалки.
  • Организовывать парковки.
  • Высаживать деревья и кустарники на расстоянии меньше чем 3 метра от трубы.
  • Блокировать доступ к смотровым колодцам.

Делаем вывод: оборудование ливневой канализации – обязательное мероприятие при благоустройстве участка. Сооружение таких систем требует соблюдения правил, предусмотренных нормативными документами.

Укладка трубы и ее наполненность

Еще один важный параметр — наполненность. Пустой она быть не должна, чтобы не усугублять воздействие агрессивной среды в канализации. Чтобы рассчитать оптимальный уровень наполненности, нужно высоту воды разделить на ее диаметр.

Результат может быть трех видов. Уровень наполненности может быть:

  • равен нулю. Это значит, что труба пуста;
  • равен 1 — полностью занята;
  • равен 0,5 — 0,6 — уровень наполненности оптимальный.

Различие показателей оптимального уровня объясняется использованием разных материалов с разной способностью образовывать пограничный слой поблизости от внутренней поверхности. Соответственно, шероховатые (из асбеста или керамики) должны иметь больший показатель — 0,6. Трубы с гладкой внутренней поверхностью (стекло, пластик) должны быть заполнены на 0,5.

Оптимальное значение наполненности позволяет поддерживать скорость стоков на нужном уровне — 0,7 м/с. В этом случае вода будет уходить быстро, но при этом твердые включения не будут задерживаться в трубах.

Тонкости укладки трубопровода

Для нормального функционирования канализации специалисты советуют соблюдать ряд простых правил.

  1. Трубы укладываются таким способом, чтобы раструб располагался по направлению потока.
  2. Желательно, чтобы канализационная труба была прямой, без поворотов. Если без них обойтись невозможно, количество должно быть минимальным.
  3. При монтаже нужно проверять правильность уклона с помощью нивелира.
  4. При установке использовать косые тройники.
  5. Желательно установить фановый стояк.
  6. Длина магистралей должна быть как можно меньше.

При устройстве в частном доме канализационной системы большое внимание нужно уделять наклону труб. Правильно сделанный уклон позволит продлить срок эксплуатации трубы без неполадок и ремонта

В соответствии с санитарными нормами оптимальный наклон трубы на погонный метр должен составлять не менее 1,5 и не более 3 см. При этом следует уделять внимание степени наполненности трубопровода, которая влияет на состояние канализационной системы. Выполняя все несложные правила, можно защитить канализацию от преждевременного ремонта, а бюджет — от значительных трат на капитальный ремонт системы.

Особенности монтажа

Монтаж наружной канализации начинается с земляных работ. Роется котлован для установки септика или ЛОС, траншеи для прокладки трубопровода. Трубопровод наружной безнапорной канализации монтируется с соблюдением уклона 2° на погонный метр трубы. Траншея располагается ниже уровня промерзания грунта. При невозможности прокладки трубопровода на таком уровне трубы обязательно теплоизолируют. Глубина залегания трубопровода зависит от района и определяется строительными нормами. Ширина траншеи зависит от диаметра трубы. Например, при диаметре трубы 110 мм траншея должна иметь ширину не менее 600 мм.

Перед прокладкой труб дно траншеи должно быть высушено. Для этого используют разные методы — статическое понижение уровня подземных вод, горизонтальный или поверхностный дренаж. Выбор того или иного варианта зависит от типа грунта и глубины осушаемой траншеи. На дне ее выкладывается песчаная подушка. При обустройстве подушки обязательно выдерживается уклон в сторону септика или очистных сооружений.

Прокладка трубопровода

Трубопровод в траншеи

Оптимальный выбор для канализационного трубопровода на загородном участке — пластиковые трубы. При этом необходимо смотреть на маркировку, так как изделия для внутренней канализации не подходят для наружной укладки. Желательно выполнять монтаж трубопровода таким образом, чтобы минимизировать количество поворотов. При их необходимости применяются переходники.

Места поворотов, особенно если неправильно выдержан их угол, являются основными участками возникновения засоров. Для прочистки трубопровода наружной канализации необходимо обустроить ревизионные колодцы. Расстояние между ними на прямых участках должно быть не менее 13–15 метров. В качестве ревизионных колодцев применяются готовые пластиковые изделия или обычные железобетонные кольца. Если участок требует дополнительного осушения, необходимо обустроить дренажную систему.

Трубы прокладываются под уклоном, обеспечивающим самотечное движение жидкости от дома к коллектору. Для того чтобы выдержать этот уклон, можно использовать гидроуровень, по которому выставляется магистраль. В случае если труба, соединяющая внутреннюю и наружную канализации, проложена под большим углом, целесообразно сделать небольшой стояк, позволяющий выровнять угол прокладки трубопровода. Большой уклон вредит работе канализационной сети не меньше, чем недостаточный.

Для качественного соединения участков трубы необходимо прокладывать их строго по одной оси. Соединение выполняется с помощью раструба или специальных фасонных элементов. Для обеспечения герметизации стыков, а также для упрощения соединения безраструбный конец рекомендуется смазать вазелином. Использование масел и технических смазок для этих целей категорически запрещено. После прокладки трубопровода выполняется обратная послойная засыпка траншеи. Первый слой грунта тщательно утрамбовывается. Это обеспечивает снижение давления на трубы снаружи. Каждый слой проливается водой, что дополнительно укрепляет грунт.

Популярные статьи  Утеплитель изовер технические характеристики: фото материалов и калькулятор для расчета укладки

Схема монтажа канализационной системы

При использовании ЛОС необходимо обеспечить отвод очищенной воды. С этой целью прокладывается дополнительный трубопровод из труб диаметром 50–110 мм. Для принудительного отвода воды можно применять трубы диаметром 25 мм. Длина магистрали зависит от ландшафта участка и расстояния от очистных сооружений до места сброса. Оптимальным считается расстояние 10 метров.

Серьезной проблемой любых наружных инженерных коммуникаций является риск промерзания при низких температурах, особенно в районах с суровым климатом. Самотечные магистрали, выходящие в септик или коллектор, практически не подвержены замерзанию. Для того чтобы минимизировать риск промерзания трубопровода, необходимо придерживаться ряда правил при его укладке:

  • На всем протяжении магистрали должен тщательно соблюдаться уклон.
  • Магистраль не должна провисать.
  • В районах с низкими зимними температурами можно дополнительно проложить греющий кабель.

Выполнение работ

Для разбора старой канализации нужно:

  1. определить трудные места, где потребуется дополнительная работа. К примеру, место, где трубопровод проходит через стену;
  2. с использованием зубила демонтировать старые трубы. Нельзя допустить попадание чугунных частиц в главную магистраль;
  3. если менять магистральный стояк не нужно, то трубу отпилить посредством болгарки.
  4. После демонтажа работы прекращаются до полного остывания соединительных частей.

Что касается монтажа пластикового трубопровода – есть два способа. Первый основывается на монтаже с помощью клея:

  1. нарезать трубы на нужные длины;
  2. края зачистить наждачной бумагой, обезжирить;
  3. в необходимых местах нанести клей;
  4. соединить;
  5. оставить до полного высыхания – 1 час.

Второй способ:

  1. нарезать трубы, зачистить их;
  2. нагреть паяльное устройство до 260 градусов;
  3. зафиксировать соединитель и трубу на паяльнике;
  4. соединить в разогретых местах;
  5. проверить швы.

В заключении

Подводя итог всему вышесказанному, необходимо выделить ряд основных правил, которых необходимо придерживаться при монтаже канализации для ее высокой эффективности и продления полезного срока использования. СНиП 2.04.01-85 и искушенные мастера санитарно-технической отрасли настоятельно рекомендует соблюдение следующих нормативов:

  • Нельзя укладывать канализационные трубы под уклоном при горизонтальном монтаже – для этого задействуются фитинги с требуемым углом отвода. Вертикальное расположение не запрещает наклон при установке.
  • Отклонение от прописанных норм допускается только в случае небольшой длины трубы (до 2м) при значительном диаметре. Здесь возможен вариант с увеличением угла наклона.
  • Определившись в проекте коммуникации с углом наклона, обратного хода действию уже не будет: если потребуется переустановка сети или внесение изменений в разводку, нужно будет полностью демонтировать канализацию и устанавливать заново с новыми показателями уклона.
  • Установка внешнего участка дренажной сети в частном доме обязательно должна учитывать степень промерзания грунта.
  • Предельно допустимым показателем для внутренних и внешних канализационных участков является уклон трубопровода от начала до конца не более 15см.

  • Правильность уклона труб необходимо проверять несколькими способами: самостоятельным расчетом при помощи формул, консультацией специалиста; использованием проверенных онлайн-калькуляторов угла наклона, представленных на значительном числе интернет-ресурсов.

Читайте так же:

Каким должен быть уклон канализационной трубы – правила и расчёты

Угол наклона труб, диаметром 50 и 110 мм.

Канализация основана по самотёчному (безнапорному) принципу, а вода имеет свойство течь не вверх, а вниз. Т.е. если трубы расположены горизонтально или с недостаточным уклоном, то поступающие туда стоки слишком медленно движутся либо вовсе застаиваются.

В результате может быть:

  • Неприятный запах.
  • Быстрое заиливание и засор.

Многие владельцы, понимая это, стараются увеличить уклон канализационной трубы, предполагая, что чем больше, тем лучше. Но и это – ошибочное решение, так как при слишком большой скорости сливания воды происходят нежелательные процессы.

Бытовые стоки неоднородны, вода не успевает полностью смыть с внутренних стенок трубы твердые частицы, они прилипают к стенке и образуют твердые отложения, в результате:

  • Заиливание и засор.
  • Неприятные запахи из канализации.
  • Повышенный шум при движении стоков.
  • Увеличение нагрузок на стенки трубы, что ускоряет износ.

Как видим, в обоих случаях получаются схожие результаты. На самом деле угол наклона канализационной трубы – давно рассчитанная, известная и определённая величина, регламентируемая ГОСТом.

На этот показатель влияют следующие параметры:

  • Диаметр трубы. Угол наклона, как правило, находится в обратной зависимости от диаметра трубы.
  • Наполняемость трубы. Эта величина зависит от материала изготовления трубы, и определяется скоростью движения жидкости по трубе. Рассчитывается по формуле: Y=HD,

где Y – искомая величина, H– величина уровня жидкости в трубе, а D равняется диаметру трубы. Для понимания определим, что если труба пустая, то уровень наполненности равен 0, а если полная, то – 1. Оптимальное усреднённое значение: для гладких труб из пластика – 0,5, а для труб, не обладающей гладкой внутренней поверхностью (шероховатых) – 0,6.

Величина угла наклона измеряется в сантиметрах. Например, значение 0,05 см означает, что труба должна понижаться на 5 см на 1 м длины. Точный расчёт производится по формуле:

K ≤V√Y,

где К – искомый коэффициент, V – скорость течения жидкости по трубе, Y – уровень наполняемости.

Скорость течения в безнапорной (самотёчной) канализации считается оптимальной при величине, равной 0,7-1 м/сек. Вероятно, такие расчеты выглядят достаточно сложно, но это теория, на практике всё проще. Существуют уже просчитанные и рекомендуемые параметры.

Внутренняя канализация

Угол наклона труб 160, 200 мм.

Канализационная система внутри дома характеризуется большим количеством труб, отводящих стоки от различных сантехнических устройств, и стыковочных узлов.

Как правило, во внутренней канализации практикуется использование труб с диаметром, не превышающим 50 мм (для стоков из ванной, душа, мойки и т.д.) и от 100 до 160 мм (для присоединения унитаза).

Всё это подсоединяется к стояку посредством тройников или крестовин. Стояк расположен вертикально, собирает стоки со всех уровней и имеет диаметр от 100 до 160 мм.

Диаметр трубы (мм)

Оптимальный угол /минимальный угол наклона (см)

40

0,033 /0,25

50

0,03/0,25

100-110

0,02/0,012

160

0,008/0,005

Если трубопровод длинный и к нему подключены различные трубы, то сложно рассчитать наклон для каждого отдельного участка. Следует придерживаться правила и выбирать показатель от 0,015 до 0,03. Для расчёта общего уклона нужно длину трубы, ориентированной в горизонтальной плоскости, умножить на необходимый угол наклона. Т.е. если труба имеет длину 5 м и угол наклона равен 0,03 см, то точка слива должна находиться на 15 см ниже точки входа.

Наружная канализация

Наружный канализационный трубопровод доставляет стоки из дома к септику и проходит под землей. Для него используются трубы, диаметр которых превышает 100 мм.

Для определения уклона можно воспользоваться таблицей:

Диаметр трубы (мм)

Оптимальный угол /минимальный угол наклона (см)

100-110

0,02/0,012

160

0,008/0,005

200

0,007/0,004

Как правило, усреднённое значение угла наклона для наружной канализационной системы принимается равным 0,02 см, т.е. трубопровод должен понижаться на 2 см каждый метр.

Популярные статьи  Как подключить выключатель: используем схемы

Также по возможности трубопровод не должен содержать поворотов под углом 90º, т.к. это может привести к засорам. Конфигурации трубопровода без поворотов не всегда просто добиться, в таком случае на месте поворота труб необходимо оборудовать смотровой колодец, что обеспечит доступ к трубам для контроля и на случай аварии. Ревизионные колодцы также рекомендуется устраивать каждые 20-25 м трубопровода.

При присоединении стояков внутренней канализации к наружной канализационной трубе не допускается напрямую подсоединять вертикальные стояки к горизонтальной трубе, необходимы переходы (два под углом 45º или три под углом 30º).

Технология укладки трубы

Правильная технология прокладки такая: сначала копаем траншеи с некоторым запасом по глубине. Далее делаем песчаную подушку 10-15 см, проливаем ее, и сверху на нее укладываем фанину.

Контролируем уклон – эту работу, на коротком участке (до 10- 15 метров) можно выполнить при помощи уровня со специальной отметкой, соответствующей уклону 2 см/м!

На участках со сложным рельефом или со значительной длинной прокладки мы, конечно, рекомендуем использовать нивелир.

Трубы обсыпаем песком, а во избежание дальнейшей усадки, проливаем его и трамбуем.

В обязательном порядке производим подбитие пазух- под трубой не должно оставаться пустот!

Сверху трубу на 10-15 см опять же укрываем песком, а вверх траншеи естественным вынутым при копке грунтом.

Каким образом подобрать угол наклона?

В процессе прокладки канализации при рассмотрении вопроса наклона труб мастера прибегают к правильным методам устройства уклона, рассмотрим что делать нельзя:

Делать уклон, исходя из соображений образования острого угла наклона. С одной стороны, этот способ удобен тем, что вода будет быстрее доходить до пункта назначения. С другой – эксплуатация трубы значительно уменьшится. Частицы мусора, грязи или других нечистот при быстром стоке могут остаться в трубе, что приведет к ее засорению. К тому же, не смогут покинуть трубу фекальные фракции. Особенно негативно повлияет на работу канализации слишком большой угол или контруклон

Таким образом, данный способ не совсем верен, так как стоит принимать во внимание минимальные и максимальные значения угла. Об этом написано в нормативной документации (cмотим ниже).
Устроить минимальный уклон или вовсе не принимать во внимание этот пункт при монтаже канализационных стоков

Способ абсолютно неверный, так как игнорирование устройства уклона приведет к застаиванию воды.

Выполнить уклон, исходя из требований нормативов и специализированной литературы. Самый верный способ, которого следует придерживаться.

Для чего рассчитывать уклон?

Благодаря организации уклона канализации получится избежать:

Застаивания воды. Довольно частая проблема всех, у кого имеется система канализации.

Заиливания. Если подобное случится, то очень скоро придут в негодность воздушные сифоны(обратные клапаны) и вокруг будет стоять неприятный запах. Если же подобная проблема произойдет на стенках магистрального трубопровода, то сломается вся канализационная система.

Прорывов трубопровода.

Благодаря оптимальному потоку жидкости никакого нежелательного скопления не произойдет. Также получится избавиться от коррозии поверхности конструкций.

Ранее при монтаже канализации в многоквартирных домах уклон трубы канализации на 1 метр не рассчитывали, и зачастую его не устраивали. Это приводило к постоянным авариям системы и регулярным ремонтным работам.

Обеспечение уклона требуется не только в городских условиях квартиры. В последнее время сточные системы устраивают в домах частного сектора и даже банях. Вместо обычных выгребных ям стали применяться специальные колодцы (септики) для приема сточных вод.

Типы ливневой канализации

В СНиП 2.04.03-85 РФ чётко прописано, что канализация-ливневка может устраиваться двумя способами

Конструкция канализационной ливневки с дренажной системой фундамента строения. В этом случае вся дождевая или снежная талая вода будут стекать с выстроенной отмостки здания в специальные дренажные колодцы. Там воды проходит очистку. Такая система отведения стоков с крыши или площадок достаточно экономична, но существуют два весомых недостатка у конструкции:

  • Возможные затраты на очистку дренажей;
  • Обледенение в холодное время года. Поэтому, скорее всего, придётся устанавливать подогрев системы.

Во втором случае канализация также монтируется наружно. Для этого используется лоточная декоративная система. Желоба размещаются по намеченной траектории, соединяются в единую систему соединяющихся сосудов и накрываются декоративными решетками. Используется такая система чаще всего при возведении бытовой ливневой канализации. Однако и желоба могут подвергаться объединению в холодное время года.

Третий способ монтажа ливневой канализационной системы является внутренним. В этом случае под сточными трубами крыши монтируются специальные дождеприемники, которые отводят воду в трубы канализации.

Важно: в любом из случаев необходимо доверить проектирование ливневой канализации профессионалам. В противном случае коммуникация, смонтированная «на глаз», грозит серьезными проблемами для жильцов или хозяев объекта, сданного в эксплуатацию

Калькулятор уклонов

Теория

Для того чтоб посчитать уклон для вас, для начала, нужно знать расстояние

(L) ипревышение (h). Дальше следуйте формулам:

Пример

Для примера рассчитаем уклон дороги в процентах: на дистанции в L = м дорога поднимается на h = 30 м:

Уклон дороги = 30/ ⋅ = 6%

Чтобы вычислить превышение

(h), нужно знатьрасстояние (L) иуклон (в процентах, в промилле либо в градусах).

h = L ⋅ tg(α) , где α — уклон в градусах

Пример

Для примера найдём превышение h, ежели расстояние L= 5м, а угол наклона α=45°:

h = 5 ⋅ tg(45) = 5 ⋅ 1 = 5 м

Для того чтоб посчитать расстояние

(L) нужно знатьпревышение (h) иуклон (в процентах, в промилле либо в градусах).

Пример

Для примера посчитаем расстояние (L), которое будет нужно стальной дороге, чтоб подняться на (h =) 6 м при угле подъёма 30‰:
