Трубы полипропиленовые для отопления – технические характеристики: монтаж своими руками

Содержание

Виды

Мало выбрать полипропилен в качестве основного материала для монтажа отопительной системы

Важно точно определиться с вариантом исполнения труб. Полипропилен имеет высокий коэффициент теплового линейного расширения, а также обладает высокой проницаемостью для кислорода

Чтобы снизить влияние данных факторов, производители предлагают композитное исполнение:

  • армированные стекловолокном;
  • армированные алюминиевой фольгой;
  • с комбинированным усилением.

Каждый вариант отличается по эксплуатационным характеристикам и даже важными нюансами в отношении монтажа, так что окончательный выбор осуществляется на основании выбранного типа отопления, теплоносителя и условий эксплуатации.

Тепловое расширение полипропилена особенно сильно проявляется при использовании в системе отопления или горячем водоснабжении. При увеличении температуры на 100 оС труба длинной в 10 метров дополнительно увеличится на 145-170 мм. Альтернативой является использование армирования другими материалами, имеющими коэффициент теплового расширения на несколько порядков ниже и при этом обеспечивающими жесткую связку с самим полипропиленом.

Выбор труб для организации водоснабжения

На сегодняшний день основной сферой их применения является подача на объекты воды. Армированные трубы используются для горячего водоснабжения, а неармированные – для холодного. Материал, из которого они изготовлены, может выдерживать температуру в 90 градусов. Такие трубы хорошо себя зарекомендовали при прокладке внутренних систем.

Смотрим видео, критерии выбора:

https://youtube.com/watch?v=_-3CjfQuj8k

Этому также способствует их долговечность, срок эксплуатации может достигать 50 лет и более. К тому же даже самые лучшие трубы из полипропиленовые , выбранные для водоснабжения дома, по стоимости намного ниже, чем аналоги из меди или стали.

Предпочтение им отдается с учетом таких важных преимуществ, как:

  • Невысокая стоимость;
  • Прочность и долговечность;
  • Несложный монтаж;
  • Надежная герметичность соединений;
  • Возможность применения при обустройстве отопления и подачи горячей воды.

Обзор популярных производителей

Пластик постепенно вытесняет металлические трубы из водопроводных и отопительных систем. Ему не страшна коррозия, он не разрушается под воздействием агрессивных сред, способен выдерживать низкие и высокие температуры, легок и имеет невысокую стоимость.

Поэтому он и приобрел большую популярность на рынке. Сегодня основной вопрос, который интересует потребителей: какой фирмы полипропиленовые трубы лучше? Попробуем определить у кого же из производителей соотношение качества и стоимости наиболее выгодное.

Смотрим видео о продукции Рехау, мнения специалистов:

https://youtube.com/watch?v=QB-6XwSB2R8

Судя по многочисленным отзывам специалистов и домовладельцев, лидирующие позиции занимают изделия из Германии, где производят лучшие и самые качественные полипропиленовые трубы на сегодняшний день. Наиболее известными являются торговые марки:

Второе место уверенно занимают чешские изделия таких компаний, как:

  • ЭКОПЛАСТИК;
  • FV-Plast.

На следующей ступени находятся трубы, производимые в Турции. Самые известные бренды: Valtek и Kalde.

Полипропиленовые трубы из Китая в списке какие из них лучше находятся на четвертом месте. Можно выделить два бренда:

Самым бюджетным вариантом считается отечественная продукция:

  • Политек;
  • PRO AQUA;
  • Heisskraft;
  • РВК;
  • Santrade.

Более подробно ознакомимся с тем какие бывают и чем отличаются полипропиленовые трубы российских производителей.

Смотрим видео о продукции PRO AQUA:

Изделия от фирмы PRO AQUA применяются как в системах водоснабжения промышленных, административных и жилых зданий, так и в технологических трубопроводах. Допустимая температура в них +95 градусов. Они не боятся коррозии, устойчивы к воздействию агрессивных веществ, легко монтируются, абсолютно безвредны. Способны выдержать высокое давление в 79,5 Атм, что значительно увеличивает срок их службы.

Трубы с торговой маркой РВК производит российская компания «Пластик» из Оренбурга. Изготовленные из полипропилена PN 25, они применяются в системах подачи тепла и горячей воды. Имеют внутреннее армирование из алюминия. Одним из недостатков продукции этой фирмы покупатели называют «гуляние размеров».

В Подмосковье находится завод на котором выпускаются трубы Heisskraft. Их качество довольно высокое, особенно армированных изделий, которые производятся по немецким технологиям. Возможно, что часть продукции привозится уже в готовом виде из Германии.

Продукция от компании Heisskraft

Трубы Хайсскрафт, судя по многочисленным положительным отзывам, также характеризуются неплохим качеством. Потребителей немного смущает серый цвет изделий, который вызван добавлением в полипропилен технической сажи. Но такое дополнение в состав вполне оправдано, так как сажа выполняет роль хорошего стабилизатора. Это придает трубам дополнительную прочность и эластичность, что должно радовать, а не огорчать, потребителей.

Какие бывают по качеству полипропиленовые трубы торговой марки Santrade пока сложно сказать, так как отзывы о них практически отсутствуют. Быстрее всего это объясняется пока еще не очень большой популярностью бренда.

Какой длины и толщины стенок выбирать полипропиленовые трубы марки Политек зависит от сферы их применения. По отзывам монтажников их установка не вызывает больших проблем, несмотря на подверженности деформации при сжатии.

Вывод

Приобретая продукцию российских производителей следует одновременно с трубами закупать и полипропиленовые фитинги этих же фирм, чтобы создаваемые трубопроводные системы были однородными. Отечественные изделия во многих случаях обладают теми же техническими характеристиками, что и зарубежные аналоги, но при более низкой стоимости.

Каковы особенности применения полипропиленовой трубы 40 мм для отопления

При проектировании и монтаже системы отопления всегда возникает вопрос – трубы какого диаметра использовать при работе. Диаметр (а значит, и пропускная способность труб) важен, так как необходимо обеспечить скорость теплоносителя в пределах 0,4–0,6 м/с, которая рекомендована специалистами. При этом к теплоносителям (к радиаторам) должно поступать необходимое количество энергии.

При скорости меньше 0,2 м/с происходит застаивание воздушных пробок. Скорость больше 0,7 м/с нерационально применять в плане энергосбережения, так как сопротивление движению жидкости становится значительным (оно прямо пропорционально квадрату скорости). Также при превышении этой скорости появляется вероятность возникновения шума в трубопроводах малых диаметров.

Труба полипропиленовая 40 мм все чаще применяется в системах отопления даже при наличии недостатков в виде сложности обеспечения качества стыков и значительного расширения под воздействием тепла. Такие трубы стоят недорого и просты в монтаже, а это зачастую – решающие факторы.

Полипропиленовые трубы подразделяются на несколько видов, в зависимости от технических характеристик и условий эксплуатации. Для отопления применяются марки РN25 (РN30), рассчитанные на рабочее давление в 2,5 атм при температуре жидкости не более +120 °С.

Труба полипропиленовая 40 мм, армированная алюминиевой фольгой или стекловолокном, используется для отопления. Армировка не позволяет материалу сильно расширяться при нагревании.

Некоторые специалисты выбирают трубы с внутренней армировкой стекловолокном. Их чаще всего применяют в частных системах отопления.

Трубы изготавливаются стандартных диаметров, из которых нужно выбрать наиболее подходящий. Существуют типовые решения, с помощью которых можно подобрать диаметр трубы для отопления дома. Они позволяют в 99 % случаев выбрать оптимальный диаметр без выполнения гидравлического расчета.

К стандартным диаметрам полипропиленовых труб относятся – 16, 20, 25, 32, 40 мм.

Стандартные наружные диаметры полипропиленовых труб – 16, 20, 25, 32, 40 мм. Этим значениям соответствует внутренний диаметр труб марки РN25 – 10,6, 13,2, 16,6, 21,2, 26,6 мм.

Более подробные данные о наружных и внутренних диаметрах и толщине стенки полипропиленовых труб можно посмотреть в таблице.

Наружный диаметр, мм

PN10

PN20

PN30

Внутренний диаметр

Толщина стенки

Внутренний диаметр

Толщина стенки

Внутренний диаметр

Толщина стенки

16



10,6

2,7



20

16,2

1,9

13,2

3,4

13,2

3,4

25

20,4

2,3

16,6

4,2

16,6

4,2

32

26

3

21,2

5,4

21,2

3

40

32,6

3,7

26,6

6,7

26,6

3,7

50

40,8

4,6

33,2

8,4

33,2

4,6

63

51,4

5,8

42

10,5

42

5,8

75

61,2

6,9

50

12,5

50

6,9

90

73,6

8,2

6

15



110

90

10

73,2

18,4


Популярные статьи  Как выбрать ИБП для газового и твердотопливного котла

Читайте материал по теме: Как выбрать фитинги для полипропиленовых труб

Нам требуется обеспечить подачу необходимой тепловой мощности. Она будет находиться в прямой зависимости от количества поданного теплоносителя, но скорость движения жидкости не должна превышать 0,3–0,7 м/с.

Исходя из этого, существует следующее соответствие подключений (для полипропиленовых труб указывается наружный диаметр):

  • 16 мм – при монтаже одного или двух радиаторов;

  • 20 мм – при монтаже одного радиатора или небольшой группы радиаторов (радиаторы «обычной» мощности от 1 до 2 кВт, максимальная подключаемая мощность не выше 7 кВт, количество радиаторов не более 5 шт.);

  • 25 мм – при монтаже нескольких радиаторов (обычно не более 8 шт., мощность не выше 11 кВт) одного крыла (плеча тупиковой схемы разводки);

  • 32 мм – при подключении одного этажа или целого дома в зависимости от тепловой мощности (обычно не более 12 радиаторов, соответственно, тепловая мощность не выше 19 кВт);

  • 40 мм – для магистрали одного дома при ее наличии (20 радиаторов – не выше 30 кВт).

Разберем выбор диаметра труб подробнее, основываясь на заранее рассчитанные табличные соответствия энергии, скорости и диаметра.

Обратимся к таблице соответствия скорости к количеству тепловой мощности.

В таблице представлены значения тепловой мощности (Вт), а под ними указано количество теплоносителя (кг/мин) при подаче с температурой +80 °С, обратки – +60 °С и температуры в комнате +20 °С.

Из таблицы видно, что при скорости 0,4 м/с подается следующее количество тепла по трубам из полипропилена указанного наружного диаметра:

  • 4,1 кВт – внутренний диаметр около 13,2 мм (наружный диаметр 20 мм);

  • 6,3 кВт – 16,6 мм (25 мм);

  • 11,5 кВт – 21,2 мм (32 мм);

  • 17 кВт – 26,6 мм (40 мм);

При скорости 0,7 м/с подаваемая мощность увеличивается на 70 %, что легко проследить в таблице.

Прокладка и соединение полипропиленовых труб

Особенностью расчетов параметров труб из полипропилена является то, что в проектах указывается наружный размер трубы. Перед монтажом просчитывается все точки пайки, и по возможности уменьшается количество изгибов и поворотов. Если же невозможно уменьшить количество изгибов, например, при обводе трубы вертикальной разводки делается обвод из специального фигурного элемента. Стоит отметить, что пластиковые полипропиленовые системы имеют большое количество доборных единичных элементов, способных удовлетворить любые запросы и обеспечить выполнение всех задач. При пайке переходов с одного диаметра трубопровода на другой, или установке ответвлений на отдельные направления в наборах имеются системы тройников, переходников и соединительных муфт, позволяющих сделать такие переходы максимально просто.

Технологически пайка начинается с прокладки и фиксации труб от котла отопления. Здесь делается установка муфт подключения и отрезков до коллекторов и запорных кранов. После этого делается разводка. Сначала паяются трубы большого диаметра, потом отводки меньшего. Для работы рекомендуется использовать все элементы одного производителя, в таком случае есть возможность свести к минимуму ошибки из-за некачественных деталей.

Преимущества

Полипропилен — уникальный современный материал, имеющий высокий рейтинг в строительстве. Так, к достоинствам полипропилена можно отнести такие характеристики:

  • надежность и долговечность – срок службы не менее 50 лет;
  • легкость монтажа и конструкции, возможность ремонта своими силами;
  • автономность от электропровода;
  • неподверженность коррозии и стойкость к химическим жидкостям;
  • гладкая внутренняя поверхность, не собирающая различные отложения;
  • высокие теплоизолирующие свойства, снижающие потери тепла и хорошая звукоизоляция, поглощающая звуки текущей воды;
  • приятный эстетический вид;
  • ценовая доступность.

Крепление труб к стене

Для крепления труб к стене предусмотрены специальные крепежи (их часто называют клипсами), они подбираются по диаметру труб и должны точно к ним подходить. Существуют крепления, которые неподвижно фиксируют положение трубы и обеспечивают ее стабильное местоположение. Также используют крепление подвижно фиксирующее, в некоторых местах без них не обойтись, например, на длинных участках, где трубы подвержены значительному температурному расширению, учитывайте это не только при выборе материала креплений, но и частоты их использования.

Трубы полипропиленовые для отопления – технические характеристики: монтаж своими руками

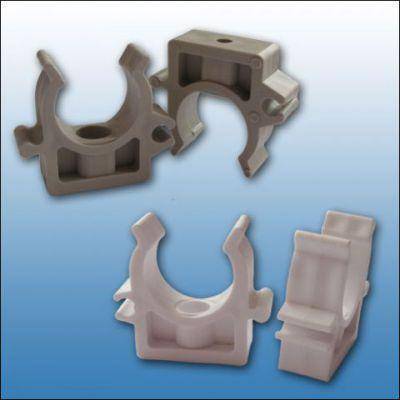

Крепления — клипсы

Крепления-держатели помогают трубам выдерживать нагрузки в случае повышения давления и предохраняют их от провисания.

Есть ли у полипропиленовых труб недостатки?

Недостатков у полипропиленовых труб гораздо меньше, чем достоинств, но их непременно нужно знать и учитывать при выборе. Так, одним из негативных качеств труб из пропилена можно считать коэффициент расширения материала — он достаточно высокий. При воздействии высоких температур трубопровод может начать провисать, поэтому для систем отопления и проведения горячего водоснабжения используют пропиленовые трубы с обязательным алюминиевым армированием. Нужно отметить, что материал проявляет себя таким образом при нагреве свыше 60 градусов, а стандартная температура теплоносителя в системе центрального отопления установлена в 70 градусов.

Неоспоримые положительные качества полипропиленовых труб

Положительные качества значительно перевешивают недостатки пропиленовой трубы. К ним относят:

— полную нейтральность труб к химическому составу теплоносителя и к внешним воздействиям;

— длительный гарантированный срок службы, не сопоставимый ни с одним другим материалом, который постоянно напрямую взаимодействует не только с обычной водой, но и с теплоносителем, нередко имеющим в составе агрессивные химические добавки;

— высокий уровень прочности и эластичности (даже при растяжении материала, он не повреждается, а позволяет переносить значительные нагрузки при активной эксплуатации);

— немаловажный фактор для многих покупателей — это невысокая цена, которая доступна практически каждому;

— небольшой вес труб, что позволяет транспортировать их самостоятельно, без привлечения грузового транспорта;

— быстрота и легкость монтажа системы, который может выполнить один человек, при наличии нужных инструментов;

— трубы, имеющие алюминиевое армирование, могут выдерживать температурные режимы от —45 до + 90 градусов;

— полимер абсолютно не подвержен коррозии, поэтому вода, которая транспортируется по таким трубам, никогда не будет насыщаться ржавчиной и солями жесткости;

— в автономном контуре из пропиленовых труб почти полностью отсутствует кислород — это продлевает жизнь батареям, установленным в данном контуре;

— благодаря тому, что, устанавливая такие трубы, можно использовать практически каждый их фрагмент, даже совсем небольшой, монтаж получается безотходным, а значит — очень экономным;

— эстетичность пропиленовых труб помогает системе отопления отлично вписаться в любой интерьер.

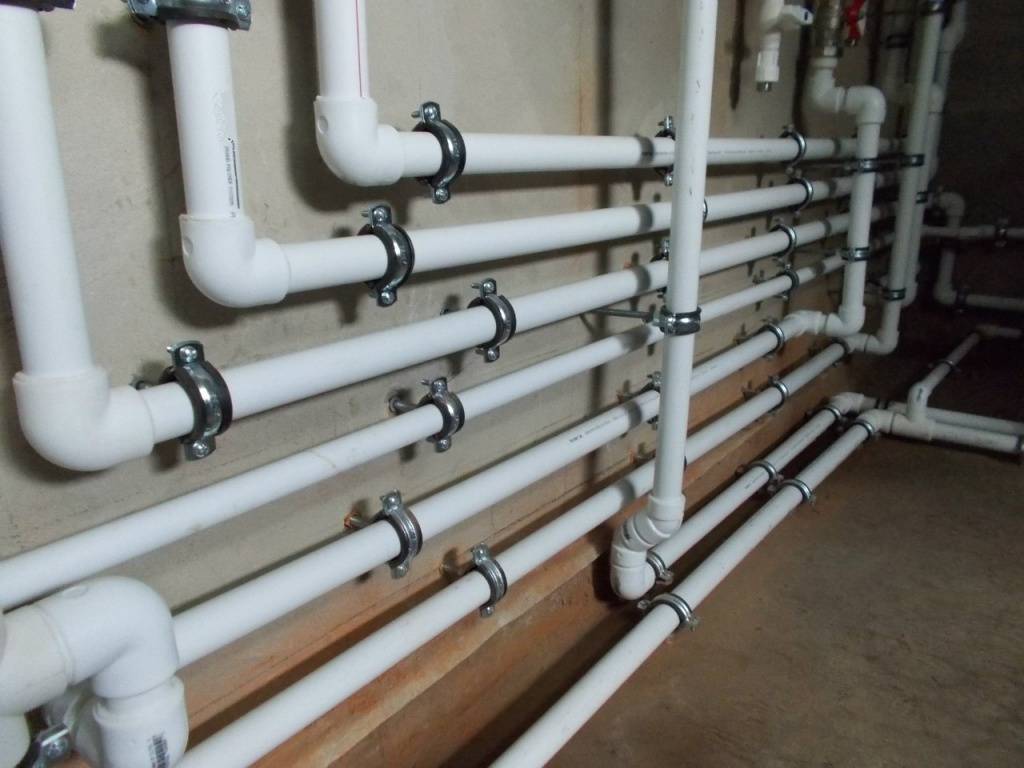

Аккуратность разводки — одно из главных преимуществ

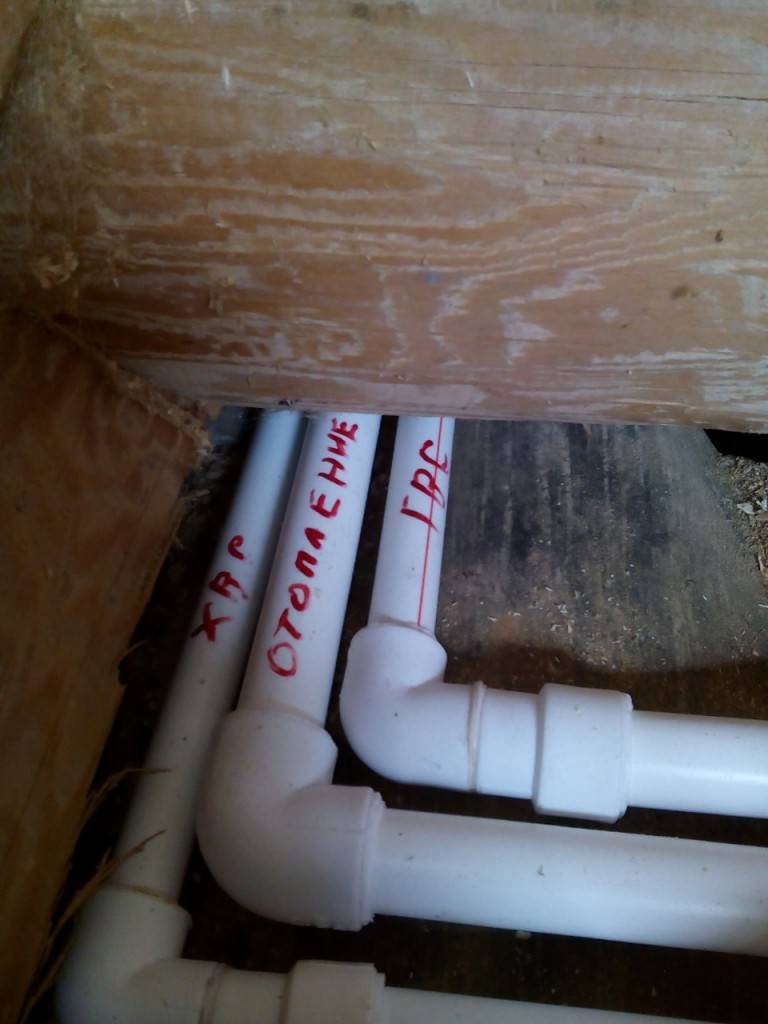

Такие трубы легко вписываются в любой интерьер

Особенности монтажа трубопроводов из полипропилена

Для того, что бы сделать правильный монтаж отопительной магистрали, необходимо иметь под рукой уже готовую рабочую схему. В ней обязательно должны быть учтены фрагменты трубопровода, где полипропиленовые трубы соединятся с металлопластиковыми изделиями или вступают в контакт с металлическими фрагментами. При одинаковом наружном диаметре, сечение полипропиленовой трубы будет меньше, чем у металлического изделия или у металлопластика. Толщина стенок у всех трех материалов различна, отсюда и технические нюансы, возникающие при стыковке.

Важно получить, что бы в итоге у всех используемых фрагментах трубопровода был одинаковый внутренний диаметр

Этапы сборки полипропиленового трубопровода системы отопления

Определившись с выбором трубы для собственной системы отопления, а это вероятно изделия марки PPR с армирующим слоем, приступаем к монтажу. Сборку отопительного контура можно условно разделить на несколько этапов. Состыковка нарезанных кусков и фрагментов труб осуществляется при помощи диффузной пайки.

Для работы потребуются:

  • ножницы или труборез;
  • шейвер – устройство для зачистки ;
  • паяльник.

Чтобы не допустить брака во время пайки, потренируйтесь на соединении отдельных фрагментов. В противном случае можно собрать трубопровод, в котором места соединений не будут отвечать требованиям эксплуатации. Фитинги и муфты должны одеваться на трубу с некоторым усилием.

Популярные статьи  Как выбрать качественный штроборез: рейтинг и обзор лучших моделей

Этапы сборки выглядят следующим образом:

  • нарезка заготовок по установленным размерам;
  • снятие фасок и калибровка армированных изделий;
  • нагревание и стыковка фрагментов (пайка).

На каждом этапе есть свои сложности и особенности. Ножницы должны выполнять гладкий и ровный срез с зазором в 1 мм во внутреннюю сторону.

Следом за нарезкой идет калибровка, процесс снятия фасок с нарезанных фрагментов и кусков. В результате несложной манипуляции  место соединения делается ровным, а с помощью шейвера удаляется слой алюминия на всю глубину будущего соединения. Сам процесс пайки является определяющим качество монтажа. При перегреве можно деформировать стык и значительно сузить проходное отверстие. Оптимальная температура нагрева паяльника, по мнению специалистов, составляет 260С.

Для того, что бы работать в квартире, можно использовать паяльник мощностью 800 Вт. Время нагрева полипропиленовой трубы зависит от ее диаметра:

Пластик быстро остывает, поэтому надо соединять и центрировать фрагменты сразу, после нагрева. Полное затвердевание происходит в течение последующих 5 минут. Правильно состыкованный трубопровод обязательно подвергается опрессовке, в результате которой выявляются допущенные просчеты и недостатки конструкции.

Армированные полипропиленовые трубы – идеальный вариант для систем отопления

Среди многообразия полипропиленовых расходных материалов, только некоторые изделия могут использоваться для отопительных систем. На вопрос, какие полипропиленовые трубы лучше для отопления, ответ однозначный. Оптимальный выбор – это армированные полипропиленовые расходные материалы.

Обычные полипропиленовые трубы не способны нормально выдерживать высокие температуры. Такая магистраль провиснет  ввиду теплового удлинения и потеряет свою привлекательность. Подходят такие изделия, самого меньшего диаметра, для монтажа низкотемпературных отопительных систем. Теплые водяные полы с такими расходными материалами будут служить долго и надежно. За счет того, что в данных отопительных системах температура нагрева теплоносителя не высока, тепловое удлинение не играет столь критической роли. К тому же водяной контур чаще всего замурован в бетонную стяжку и меньше подвержен деформации.

Остальные, выпускаемые и предлагаемые в продаже изделия, имеют различные сферы применения, тогда как  армированная продукция рассчитана в основном на системы ГВС и отопление. Отопительный контур для одноконтурной или двухконтурной схемы обогрева будет иметь лучший показатели по всем параметрам, если его сделать из усиленного полипропилена. Его маркировка PPR-AL-PPR или PPR-FB-PPR, где R означает рандом-сополимер, а AL и FB армирующие компоненты, алюминий или стекловолокно

Поэтому следует обращать внимание при покупке на все надписи, символы и цифры, которые нанесены на полипропиленовые трубы, для отопления

Рандом-сополимер обладает с высокой степень кристаллизации, поэтому благодаря включению в составе полимера этого соединения, образуется полипропилен высокой прочности и устойчивости. Именно это синтетическое соединение  является базовым для изготовления труб водяного отопления. Дополнительное армирование только улучшает эксплуатационные характеристики расходных материалов.  С такими трубами легко работать непосредственно на объекте, причем монтаж трубопровода из PPR-труб не требует применения специальных инструментов.

В практической плоскости можно говорить о том, что полипропиленовые трубы используются практически везде, где есть необходимость обеспечить подачу воды или других жидкостей. Однако для отопительного контура предназначены многослойные изделия.

Во всех других случаях, когда используется теплоноситель с повышенной температурой нагрева, используются полибутеновые или . Слои в синтетических каналах бывают сплошными и перфорированными, т.е. в виде сита, с круглыми отверстиями. Все это сделано только с одной целью, уменьшить влияние на полипропилен высокой температуры, снизить тепловое расширение.

К примеру, сравнив коэффициенты теплового расширения у обычного, однородного материала и у трубы с алюминиевой прослойкой или со стекловолокном.

В первом случае значения теплового расширения будут 0,15%, тогда как у армированных изделий эти показатели составляют всего 0,03%. Между трубами усиленными алюминиевой фольгой и из стеклопластика разница небольшая, всего 5-6%. Так, что хороший и тот, и другой расходный материал.

Единственная разница заключается в том, что при монтаже трубопровода, армированные алюминием изделия надо зачищать. Для этих целей используется шейвер. В противном случае прочного соединения отельных фрагментов труб достичь не удастся. Слой алюминия в местах будущей пайки удаляется на глубину до 1-2 мм.

Виды полипропиленовых труб

Трубы из сплошного пластика

Трубы из сплошного пластика являются наиболее дешёвыми

Монолитные изделия выполнены из сплошного ПВХ, коэффициент расширения составляет 0,15%. Их можно применять только при монтаже систем, в которых перемещается вещество с низкой температурой, например, для вентиляции и холодного обеспечения.

При температуре воды свыше 10C° использование данных труб попросту нецелесообразно – они не выдержат и могут треснуть или лопнуть. Это обязательно надо учитывать.

Армированные полипропиленовые трубы

Для армирования изделий из пластика используют алюминий. Слои, дополнительно армированные алюминием, могут располагаться снаружи, в виде тонкой фольги, или внутри, в форме точечной перфорации. Перфорация наносится в виде сетки с отверстиями. Во время литья изделия, тягучий материал, попадая в отверстия, создаёт плотное сцепление полимера с металлическим сплавом.

Армированные полипропиленовые трубы – наиболее надёжные

Благодаря такому виду укрепления, система может выдержать теплоноситель, нагретый до 90C°. Нужно учитывать, что монтаж и сварка армированных алюминием изделий может быть осложнена тем, что они не всегда соответствуют глубине вхождения в фитинги и требуют дополнительной зачистки и снятия верхней фольги.

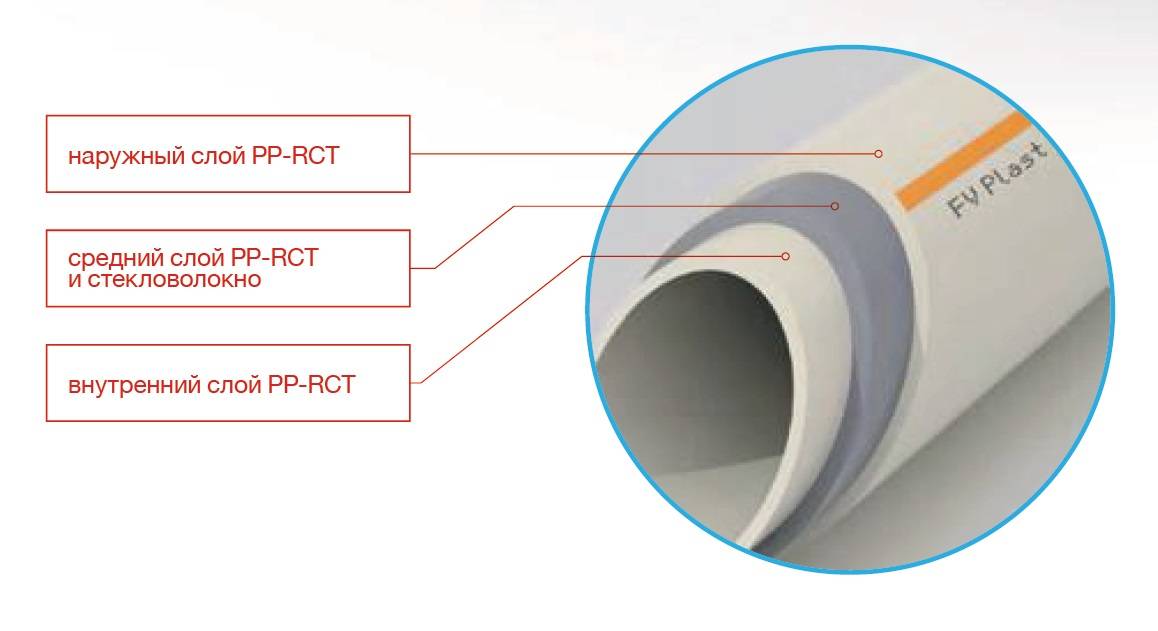

Трубы со стекловолокном

Такое изделие состоит из двух слоёв пластика и среднего слоя, содержащего стекловолокно. Пластиковые элементы, усиленные стеклом, при монтаже не требует зачистки и калибровки. Пайка проходит быстро и легко, что значительно уменьшает временные и финансовые затраты.

Стекло увеличивает жёсткость, плотность элементов и срок эксплуатации. Недостатком таких труб считаются показатели термического удлинения, которые значительно выше этих же показателей у изделий усиленных алюминием.

Эксплуатация пластиковых труб со стекловолокном в различном температурном режиме теплоносителя

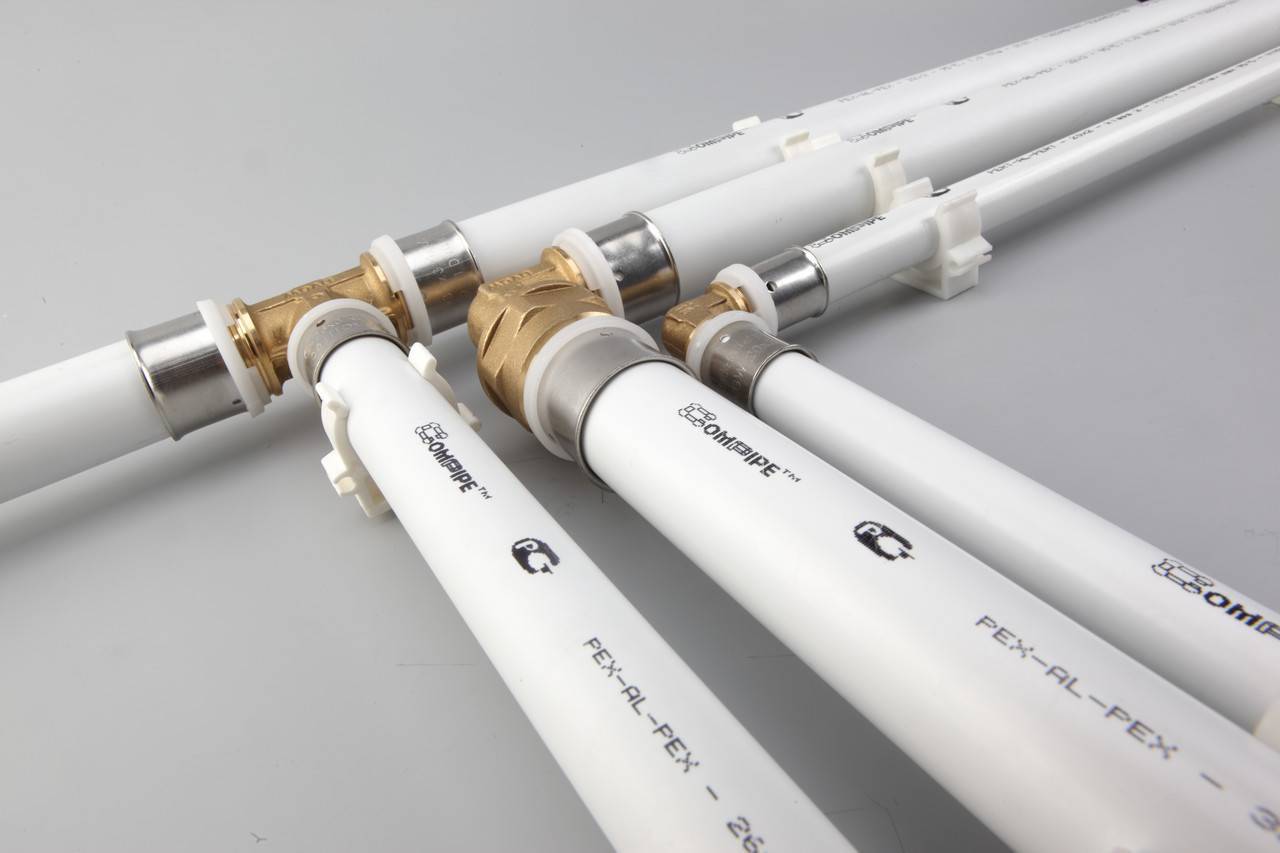

Металлопластиковые трубы

Металлопластиковые изделия снабжены верхним слоем из ПВХ и внутренним из алюминия. Такие образцы способны переносить очень высокие температуры, могут применяться для отопления, водоснабжения частного дома. Недостатком элементов из металлопластика считается, то, что слой металла, находясь в контакте с транспортируемым веществом, может быть подвержен коррозии.

Монтаж полипропиленовых труб: способы соединения, этапы установки

Способы соединения армированного стекловолокном или композитом трубопровода отличаются в зависимости от того, какой диаметр у изделий. Небольшой диаметр (до 63 мм) может свариваться такими методами:

  • Раструбное сваривание;
  • Муфтовое сваривание.

Изделия, имеющие диаметр более 63 мм, соединяются методом сварки встык. Однако в случае необходимости подключить фитинги, может также использоваться муфтовая сварка.

Трубы полипропиленовые для отопления – технические характеристики: монтаж своими руками

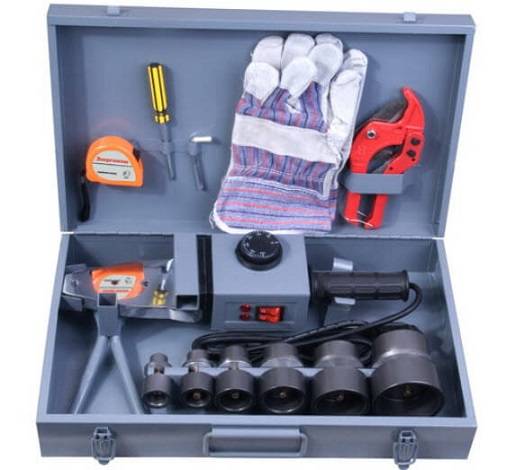

Паяльник для полипропиленовых труб

Сварка армированного стекловолокном трубопровода требует наличия соответствующего инструмента: ручного для изделий, имеющий малый диаметр, и стационарного, если диаметр трубопровода более 63 мм.

Монтаж системы отопления с использованием армированных стекловолокном труб может производиться по двум основным схемам. Выбор схемы отопления зависит от особенностей здания и конфигурации разводки. Существуют такие варианты разводки:

  • Верхний разлив;
  • Нижний разлив.

Верхний разлив – это самотечная система, что не требует насоса и отлично подходит для одноэтажных загородных домов. Нижний разлив предполагает принудительный запуск воды по системе с применением насоса и подходит для многоэтажных зданий.

Для того чтобы соединить полипропиленовые трубы и фитинги, необходимо выполнить такие действия:

  1. Предварительный разогрев изделий до 260 градусов. Для расчета времени нагрева используется специальная таблица:

Параметры пайки полипропиленовых труб

Помещение деталей на нагревательные элементы аппарата для сварки.
Соединение деталей.
Выдерживание некоторого времени для охлаждения элементов.

Фитинги необходимо сваривать очень быстро, при этом следить, чтобы элементы были соединены ровно, без перекосов. Это обеспечит равномерный и надежный сварочный шов.

Маркировка полипропиленовых труб

Как уже говорили, по наружному диаметру не определить на какое давление рассчитана труба. Мало того, определить тип материала тоже сложновато. Поэтому вся эта информация указывается в маркировке, которая наносится на трубу. Она повторяется примерно каждый метр, так что не увидеть просто нереально.

Трубы полипропиленовые для отопления – технические характеристики: монтаж своими руками

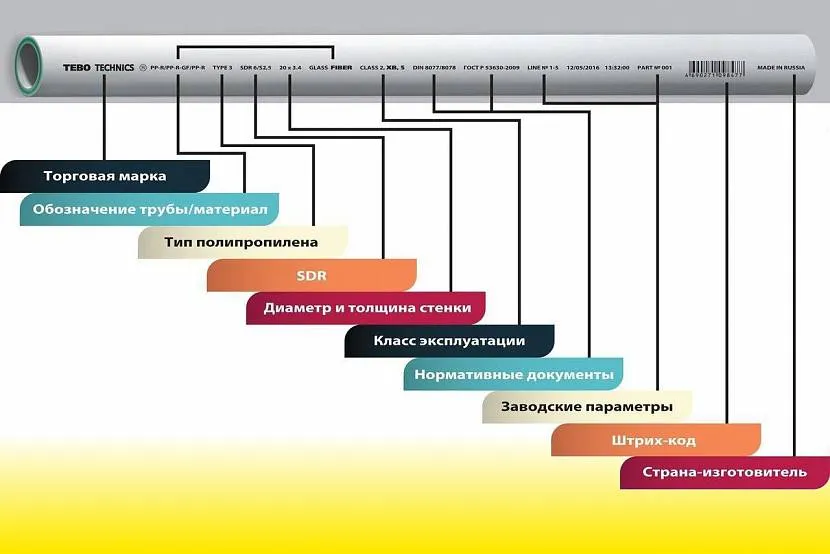

Маркировка полипропиленовых труб: разбираем пример

На первом месте обычно ставят название фирмы или ее логотип. Безымянные трубы лучше не покупать. Но есть также опасность попасть на подделку, если фирма известная. Надо хорошо изучить логотип и покупать только при полном совпадении. Далее указывается такая информация:

  • Материал, из которого изготовлена труба. Для полипропилена это PP. Также может указываться армирующий материал.
    • Если это алюминий стоит AL.
    • Стекловолокно — GF.
    • Композитный материал со стекловолокном — PPR-GF.
  • Далее идет послойное перечисление материалов. Например, как на фото PP-R100/AL/PP-R100. Тут указывает и тип полипропилена. Могут стоять такие обозначения:
    • PP-R100. Это трубы для трубопроводов с температурой до 100°C.
    • PP-B80. Трубы для канализации с температурой транспортируемой среды +70°C.
    • PP-R80. Для холодного и горячего водоснабжения, температура до 100°C.
  • Класс давления: PN10, PN20, PN25.
  • Техническая информация, в которой закодировано рабочее давление. Тут указан класс SDR, который можно расшифровать по таблице ниже.

  • Класс эксплуатации и рабочее давление. Классы эксплуатации полипропиленовых труб закодированы цифрой (смотрите в таблице). Указывается для отечественных труб. Они отражают область применения.
  • Стандарт, согласно которому изготовлена продукция.
Популярные статьи  Как сверлить кафельную плитку?

Так что нанесена полная информация, которая необходима для того, чтобы определиться с тем, где использовать и при каких условиях.

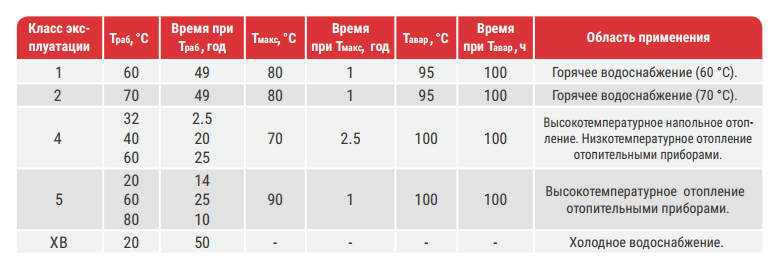

Обозначение класса эксплуатации ПП труб Температура транспортируемой среды (рабочая/максимальная) в °C Область использвоания
ХВ до 20 Только для холодного водоснабжения.
1 60/80 Для ГВС с рабочей температурой 60°C.
2 70/80 Для ГВС с рабочей температурой 70°C.
3 40/60 Для подогрева пола с температурой теплоносителя до 40°C.
4 60/70 Системы отопления и подогрева пола с рабочей температурой не выше 60°C.
5 80/90 Системы отопления и подогрева пола с рабочей температурой не выше 800°C.

Как выбирать ПП-трубы для отопления?

Какие полипропиленовые трубы лучше для отопления? Сравнивая различные предложения, потенциальному покупателю надо заострить внимание на основных характеристиках трубы и типе армирования.

Технические характеристики

  1. Рабочее давление. Маркировка ПП-труб содержит цифровое обозначение в атмосферах (или барах, что то же самое), указывающее величину максимального рабочего давления. Следует только учитывать, что приведенное значение соответствует температуре в 20С, с ее увеличением прочность полипропилена на разрыв окажется более низкой (см. пример, описанный выше).
  2. Максимальная рабочая температура. Указывается в спецификации на изделие. Если конкретного значения нет, ищите надпись «Hot&Cool». Ее наличие говорит о возможности применения данной трубы в системах отопления и ГВС.
  3. Диаметр. Просвет трубы, применяемой в квартирной разводке, должен быть не меньше, чем у трубы стояка.

Тип армирования

Трубы полипропиленовые для отопления – технические характеристики: монтаж своими рукамиСуществует два варианта – армирование из алюминия и стекловолокна.

Особой разницы в характеристиках этих двух типов армирования нет, но в последнем случае упрощается процедура сваривания труб, поэтому для облегчения работы целесообразно выбирать второй вариант, хотя это и не принципиально.

Будучи неуверенным в качестве изделия, выбирайте трубу с армированием из стекловолокна. Эта технология содержит меньше слабых мест, соответственно, снижается и риск попасть на брак.

Производитель

Популярность материала привела к появлению на рынке большого количества фирм-однодневок, предлагающих некачественный товар. Лучше остановить выбор на продукции известных компаний:

  • Политик, РВК, Pro Aqua (Россия);
  • Экопластик (Чехия);
  • Akwatherm, Rehau, Banninger (Германия).

Трубы полипропиленовые для отопления – технические характеристики: монтаж своими руками

Полипропиленовые трубы от производителя «Экопластик»

Чтобы не стать жертвой мошенников, купив подделку, приобретайте ПП-трубы только в крупных торговых сетях, которые получают продукцию непосредственно от производителя.

Монтаж полипропиленовых труб для водопровода своими руками

Перед началом проведения работ нужно, после тщательных измерений, нарезать заготовки необходимой длины, а также приготовить нужные для сборки фитинги.

  • Монтаж водопровода связан с применением таких комплектующих изделий:
  • Муфты – применяются, чтобы удлинить прямые патрубки.
  • Уголки – используются на поворотах для изменения направления прокладки сети.
  • Тройники, крестовины – для устройства разветвлений разводки.
  • Обводы – используются для огибания препятствий в местах пересечения элементов водопровода.
  • Кроме перечисленного выше, можно приобрести другие комплектующие изделия, такие как, кронштейны для крепления к стенам, промежуточные краны, переходники с размера на размер и прочие необходимые части.
  • Процесс пайки труб с соединительными элементами при монтаже трубопровода не представляет особой сложности, но требует точного исполнения всех параметров процесса.

Прежде всего – нужно проверить сочетаемость элементов. Две соединяемые части не должны входить друг в друга в холодном состоянии. Если это происходит, значит, детали бракованные или подобраны неправильно.

Далее, необходимо подготовить паяльник. Для этого на него устанавливаются греющие элементы: к фитингу это дорн, нагревающий его изнутри, к трубе – муфта, греющая конец снаружи. Рабочая температура устройства составляет 260 градусов.

Перед установкой трубы нужно снять на переднем конце фаску по наружному контуру величиной порядка 1 мм под углом 45 градусов. Это обеспечит беспрепятственное прохождение изделия внутрь отверстия фитинга.

По окончании прогрева обе части снимаются с паяльника, стыкуются встречным движением рук. В течение нескольких секунд материал застывает, образуя прочное неразъемное соединение.

Признаком правильного соединения является небольшой, порядка 1 мм, буртик внутри и снаружи стыка. Он не будет препятствовать прохождению воды по трубопроводу.

При перегреве деталей внутри соединения образуется «юбка», в значительной степени препятствующая прохождению жидкости. Такое соединение недолговечно.

Используется также способ соединения труб встык, без применения муфт. Такой способ монтажа применяется реже, поскольку требуется достаточно сложное оборудование для торцовки стыкуемых концов, да и надежность стыка ниже, чем при использовании фитингов.

Для успешного соединения паяльник должен быть надежно, устойчиво закреплен на верстаке. Его готовность к работе опреде6ляется по цвету индикаторной лампочки, если она красная, значит, прибор нагревается, горение зеленой свидетельствует о достижении рабочей температуры.

В процессе монтажа часть элементов собирается в отдельные секции на верстаке, это легко и удобно. Но установку собранных секций в систему приходится выполнять, удерживая инструмент на весу. Здесь трудно обойтись помощника.

Применяется также способ холодной сборки с использованием клеевых составов на основе сильнодействующих химических растворителей полипропилена. При его нанесении на поверхности деталей происходит размягчение материала.

При этом состоянии отдельные части соединяются в нужном положении. Поскольку растворитель очень летуч, он быстро испаряется и наступает обратная полимеризация, из-за которой происходит соединение деталей

Способ клеевого соединения имеет большое количество ограничений, его использовать нужно осторожно

Армированные стекловолокном

Трубы полипропиленовые для отопления – технические характеристики: монтаж своими рукамиЧтобы снизить влияние теплового расширения полипропиленовых труб внутрь стенки запаивается слой материала, перемешанный со стекловолокном. Подобный подход позволяет в десять раз снизить влияние увеличения линейных размеров при повышении температуры. На десять метров при повышении температуры материала на 100оС линейный размер увеличится только на 15 мм, что уже гораздо проще компенсировать без дополнительных ухищрений или вовсе можно проигнорировать для участков малой длины.

Армирование стекловолокном происходит без расслоения стенки. Внутренний и внешний слой чистого полипропилена спаивается с внутренним слоем армирования.

На процесс монтажа наличие слоя армирования никак не влияет. Материал одинаково прогревается, плавится специальным паяльником и создает прочное соединение с фитингом.

Цвет и фактура слоя со стекловолокном не определяет его качество. У каждого производителя применяется своя собственная технология пайки слоев и подготовки материалов. Выбор красителя аргументируется только рекламными соображениями ради узнаваемости бренда.

Основные преимущества армирования стекловолокном:

  • отсутствие разделения слоев в структуре стенки трубы;
  • не оказывает влияния на процесс монтажа;
  • максимальное снижение коэффициента линейного расширения.

Особенности:

остаются проницаемыми для кислорода.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
