Что такое регуляторы для радиаторов центрального отопления

Для того чтобы понять что такое терморегулятор, расскажем о пользе такого прибора. Как все мы знаем, в квартирах многоквартирного дома сложно добиться одинаковой температуры во всех помещениях. Кроме того, вовсе необязательно круглосуточно и каждый день поддерживать один и тот же температурный режим. Различаются и нормы температуры в разных помещениях.

Так, на кухне вполне комфортно себя можно чувствовать даже при плюс 19 градусах; а вот если в ванной этот показатель будет ниже плюс 24-26, то в этом помещении будет не только некомфортно, но и сыро. А для детской комнаты обогрев должен обеспечивать температуру на уровне 23-24 градусов. Более того, для детей постарше этот показатель также меняется – на 21-22 градуса по Цельсию. В то же время для остальных комнат норма будет составлять 18-22 градуса.

Регулировка батарей отопления

К этому можно добавить, что по ночам температуру можно понижать во всех комнатах квартиры; это способствует более комфортному сну. А если жильцы на некоторое время уезжают, то зачем в их отсутствие поддерживать высокую температуру? Во всех описанных ситуациях только специальный термостат на радиаторе может обеспечить в комнате комфортный микроклимат. При этом воздух в помещении не будет перегреваться, и, соответственно, пересушиваться. А вообще следует сказать, что качественный терморегулятор решает сразу ряд проблем, например:

  • в комнатах разного назначения обеспечивается разный температурный режим;
  • уменьшается количество расходных материалов для обслуживания отопительной системы чуть ли не вполовину и увеличивается ресурс котла;
  • появляется возможность для аварийного отключения и ремонта радиатора без перекрытия всего стояка;
  • повышается КПД батареи и увеличивается ее теплоотдача.

Зачем нужен терморегулятор?

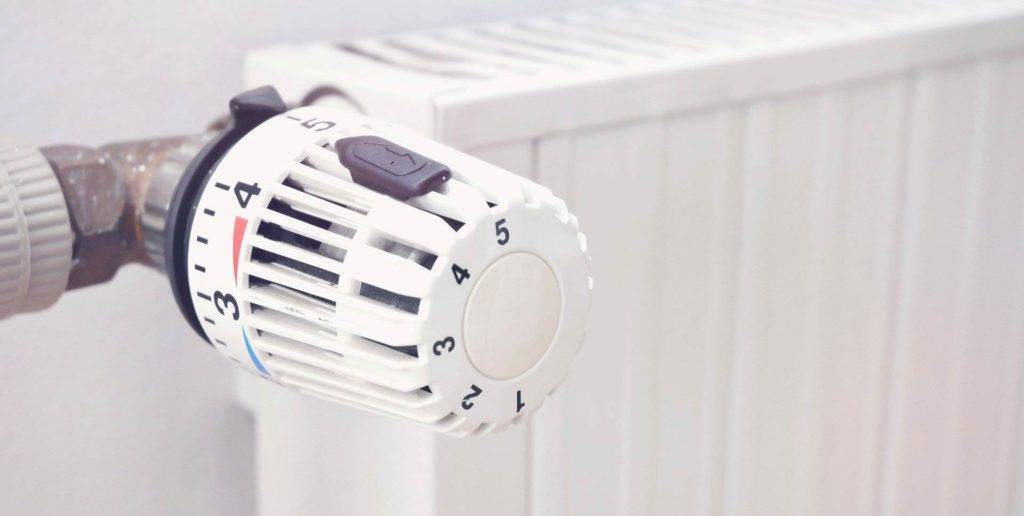

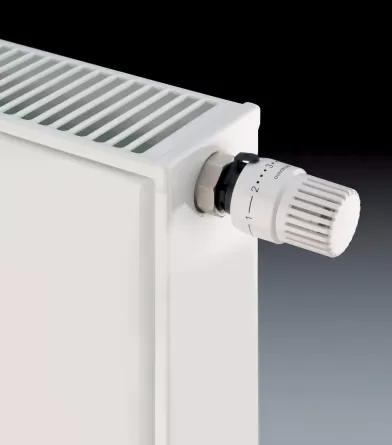

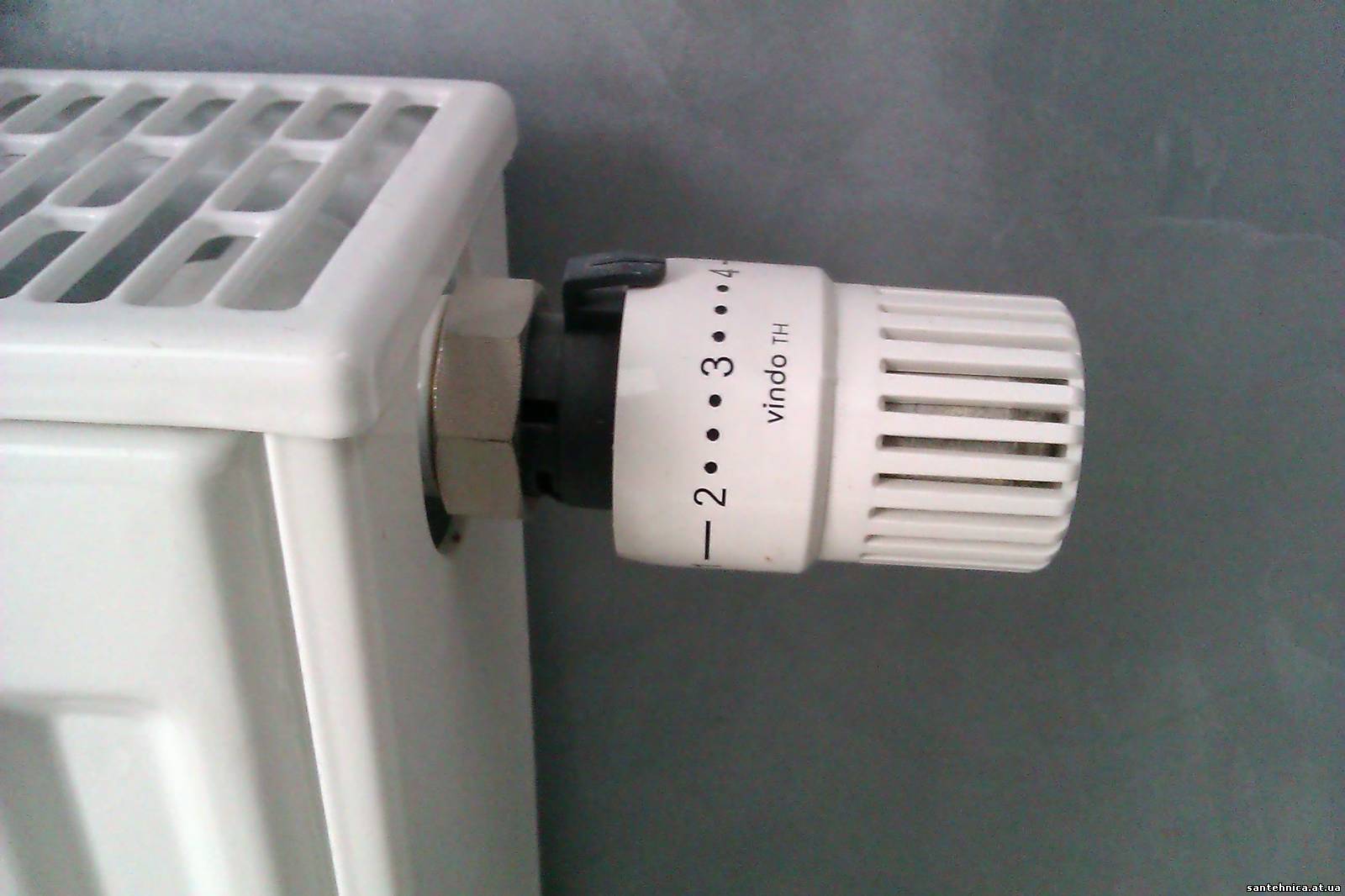

Температурный регулятор, устанавливаемый на радиаторы, позволяет контролировать количество тепла, поступающего в конкретную комнату, за счет увеличения или уменьшения потока жидкого теплоносителя. С его помощью можно не только установить комфортную температуру в каждом помещении, но и сэкономить, если квартира оборудована теплосчетчиком.

Более выгодно положение обладателей автономных систем отопления. Они могут регулировать подачу тепла в квартиру на выходе из котла. Но без использования термостатов обеспечить комфортный температурный режим во всех комнатах не получится.

Терморегулятор для радиатора отопления: установка своими руками, советы специалистов

Газонаполненные и жидкостные термостаты

При разработке регулятора в качестве термостатического элемента могут использовать вещество в газообразном или жидком состоянии (например, парафин). Исходя из этого, приборы делят на газонаполненные и жидкостные.

Терморегулятор для радиатора отопления: установка своими руками, советы специалистов

Парафин (жидкий или газообразный) обладает свойством расширяться под действием температуры. В результате масса давит на шток, к которому подсоединен клапан. Шток частично перекрывает трубу, через который проходит теплоноситель. Все происходит автоматически

Газонаполненные регуляторы обладают высоким сроком службы (от 20 лет). Газообразное вещество позволяет более плавно и четко регулировать температуру воздуха в жилище. Приборы идут с датчиком. которые определяет температуру воздуха в жилище.

Газовые сильфоны быстрее срабатывают на колебания температуры воздуха в помещении. Жидкостные же отличаются более высокой точность в передаче внутреннего давления на подвижные механизм. При выборе регулятора на основе жидкого или газообразного вещества ориентируются на качество и срок службы агрегата.

Жидкостные и газовые регуляторы могут быть двух типов:

  • со встроенным датчиком;
  • с дистанционным.

Приборы со встроенным датчиком устанавливают горизонтально, поскольку они требуют циркуляцию воздуха вокруг себя, что предотвращает воздействия тепла от трубы.

Терморегулятор для радиатора отопления: установка своими руками, советы специалистов

Термостаты подходят не только для систем отопления на основе газового, электрического котла или конвертера. Они используются в системах «теплый пол», «теплые стены»

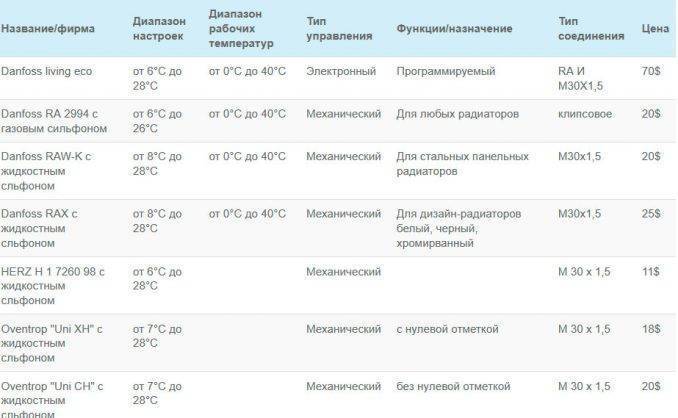

Важно подобрать модификацию, которая подойдет для той или иной системы (+)

Дистанционные датчики целесообразно использовать в случаях, когда:

  • батарея закрыта плотными шторами;
  • термостат располагается в вертикальном положении;
  • глубина радиатора превышает 16 см;
  • регулятор располагается на расстоянии меньше, чем 10 см от подоконника и более, чем на 22 см;
  • радиатор установлен в нише.

В этих ситуациях встроенный датчик может работать некорректно, поэтому использую дистанционный.

Обычно датчики располагаются под углом 90 градусов относительно корпуса радиатора. В случае параллельной установки его показания будут сбиваться под действием исходящего от радиаторов тепла.

5 Рекомендации домовладельцам

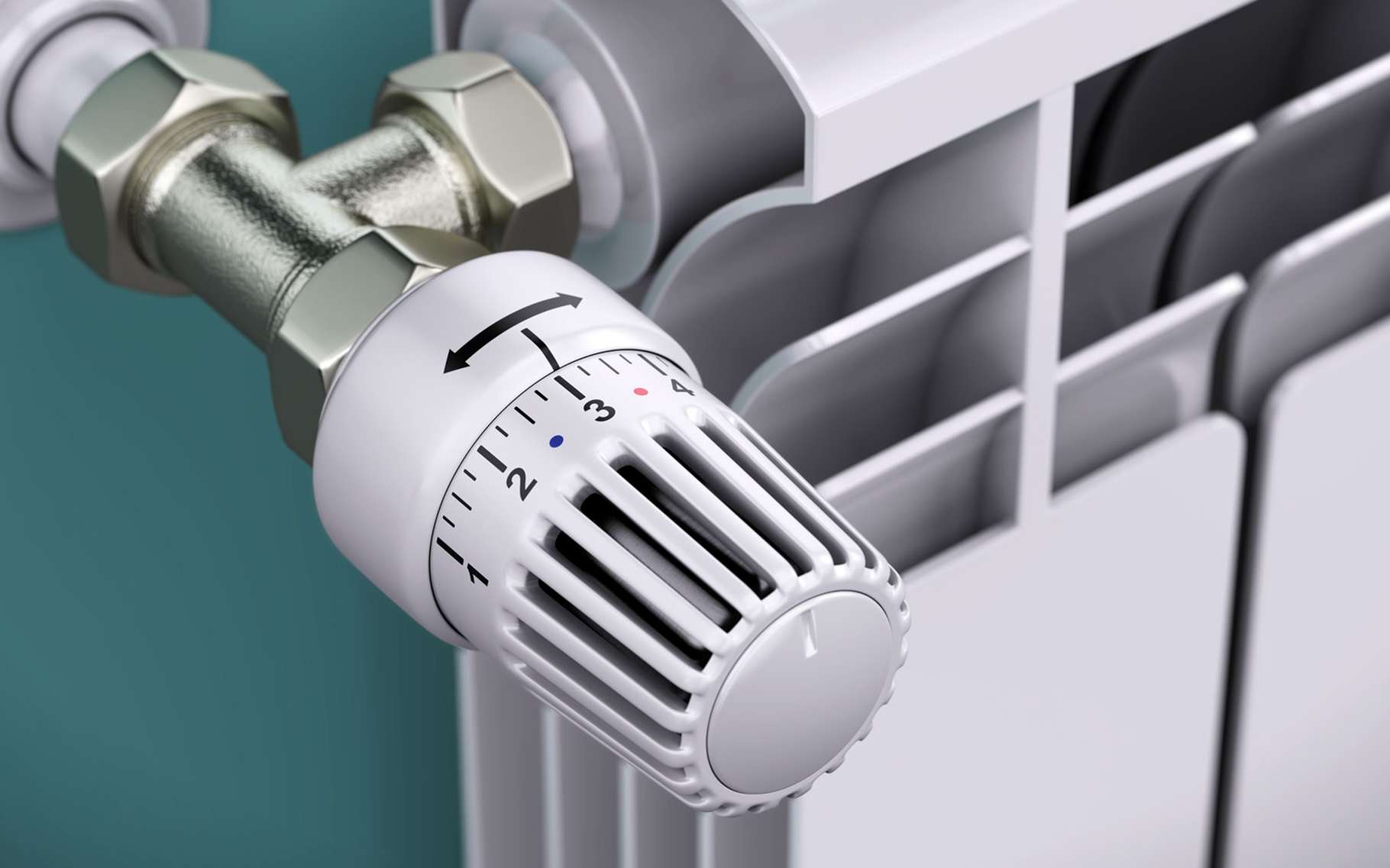

Ручные вентили имеют доступную стоимость, что положительно сказывается на их популярности у отечественных домовладельцев. Это надежная и простая в использовании запорная аппаратура, которая позволит упростить регулировку радиаторов отопления.

Терморегулятор для радиатора отопления: установка своими руками, советы специалистов

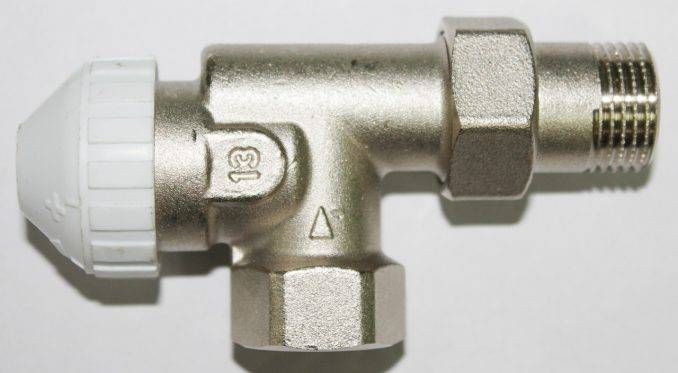

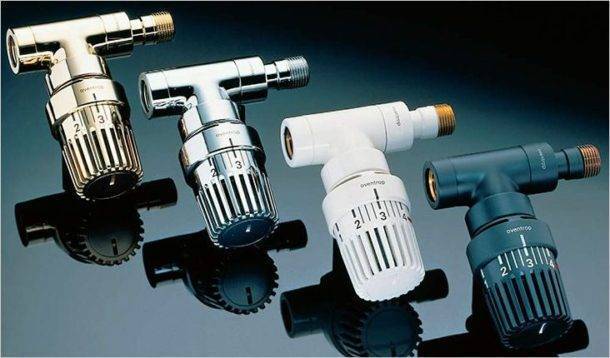

Сегодня в продаже можно найти десятки различных видов запорной арматуры для радиаторов отопления. Предпочтение следует отдавать немецким и итальянским клапанам и регуляторам, которые будут отличаться надежностью, долговечностью и великолепным качеством сборки. А вот недорогие вентили от отечественных или китайских производителей имеют посредственное качество и прослужат от силы один-два отопительных сезона, после чего потребуют замены.

Терморегулятор для радиатора отопления: установка своими руками, советы специалистов

Регулирующие краны устанавливаются с использованием обжимных фитингов. Резьбовой вид соединения с трубами позволит гарантировать отсутствие протечек, а при необходимости можно с легкостью выполнить замену и обслуживание термостата. Для уплотнения фитингов используют лен или фум-ленту.

Популярные статьи  Какой выбрать гвоздезабивной пистолет: ТОП-13 лучших гвоздезабивных пистолетов

Регулировка тепла в батареях отопления в квартире и в частном доме позволяет не только обеспечить максимально возможный комфорт проживания, но и экономит расходы домовладельца на оплату коммунальных услуг. Для управления работой радиаторов могут использоваться ручные, механические и электронные клапаны.

Необходимо правильно подобрать запорную арматуру, а в последующем грамотно смонтировать ее, что позволит обеспечить беспроблемность эксплуатации терморегуляторов, которые будут работать в полностью автономном режиме.

Установка на радиатор отопления

Терморегуляторы для радиатора отопления. Подключение термоголовки и термостатического клапана

Watch this video on YouTube

Для работы понадобятся:

  • терморегулятор;
  • труба из металлопластика сечением 20 мм;
  • тройник с резьбой 1/2″ — 2 шт.;
  • металлопластиковый фитинг-американка — 6 шт.;
  • шаровый кран — 2 шт;
  • гаечные ключи;
  • обмотка;
  • силиконовый герметик;
  • рулетка;
  • карандаш;
  • острый нож.

Этапы установки:

  1. Слить воду из участка отопительной системы, где стоит батарея. Раскрутить старое соединение, очистить от остатков обмотки, чтобы резьба была хорошо видна.
  1. Нижнее соединение обработать таким же образом.
  1. Чтобы было удобнее, рекомендуется снять радиатор и положить его горизонтально. Чтобы вытащить трубку подачи, потребуется 2 ключа — одним нужно придерживать футорку, вторым раскручивать соединение.
  1. Отверткой или ножом удалить старое уплотнение из резьбы радиатора.
  1. Собрать узел из байпаса (перемычки), шарового крана и терморегулятора. Для этого необходимо промазать силиконовым герметиком резьбу обжимного фитинга, скрутить вместе 2 тройника и 2 ниппеля, присоединить к ним терморегулятор и шаровый кран. В тройник установить муфты для перехода с пластика на металл. Вкрутить узел в радиатор.
  1. Нижнее соединение скрутить из тройника и шарового крана, установить в батарею.
  1. Замерить расстояние между фитингами (без учета гаек) и отрезать кусок трубы для байпаса.
  1. На кромках трубы снять фаску с помощью калибратора, надеть гайки и обжимные кольца, присоединить к верхнему и нижнему узлу. Байпас установлен.
  1. Повесить радиатор отопления на свое место. При установке терморегулятора не забывать, что ручка не должна находиться в зоне, где отсутствует циркуляция воздуха.

Регулировка температуры

регулировка клапана и терморегулятора тепловой батареи

Watch this video on YouTube

Чтобы правильно настроить терморегулятор, нужно:

  • ключ для крана Маевского;
  • узкогубцы или плоскогубцы;
  • комнатный термометр.

Перед настройкой отопление должно быть выключено, а окна и двери закрыты, чтобы исключить утечки тепла. Регулировку рекомендуется начинать с наиболее холодного помещения.

Предварительно рекомендуется сбросить воздух из радиатора с помощью крана Маевского, для чего воспользоваться специальным ключом.

Порядок действий:

  1. Включить отопление.
  2. Установить максимальный режим, дождаться, когда температура в помещении стабилизируется и запомнить ее значение.
  3. Перекрыть запорный клапан. Когда радиатор немного остынет и в комнате станет комфортно, измерить температуру.
  4. Поворачивать рукоятку регулятора до тех пор, пока из радиатора не послышится шум воды. Поверхность должна стать теплой.

Зафиксировать положение шкалы термоголовки, при котором температура оптимальна. Настройка почти завершена. Если в комнате еще есть радиаторы, осталось отрегулировать их теплоотдачу. Чтобы между отопительными приборами не возник конфликт, используются балансировочные (шаровые) краны.

Обслуживание

Качественные терморегуляторы из строя выходят редко. Причиной могут быть неправильная установка, неподготовленная вода, образование засоров. Производители устройств в инструкции по эксплуатации дают рекомендации по обслуживанию, которых нужно придерживаться:

  • не реже раза в месяц контролировать температуру настройки;
  • установить перед регулятором сетчатый фильтр и регулярно его очищать от загрязнений;
  • раз в 6 месяцев при наличии приборов учета проверять утечки при закрытом клапане и потери напора в системе отопления при полностью открытом, сравнивая их с величинами, полученными при пусконаладочных работах.

При закипании клапана осадок нужно счистить с затвора и седла. Если причиной дисфункции стало механическое повреждение термоэлемента, ремонт уже невозможен, регулятор подлежит замене.

Автоматическая регулировка

Автоматическое поддержание температуры в помещении хорошо тем, что один раз выставив ручку регулятора в нужное положение, вы надолго избавитесь от необходимости что-то крутить и менять. Регулировка температуры радиаторов отопления происходит постоянно и непрерывно. Недостаток таких систем — значительная стоимость, и, чем больше функционал, тем дороже обойдется устройство. Есть еще некоторые особенности и тонкости, но о них ниже.

Регулировка радиаторов термостатами

Для поддержания постоянной заданной температуры в комнате (помещении) используют термостаты или терморегуляторы для радиаторов отопления. Иногда это устройство могут называть «терморегулирующий клапан», «термостатический вентиль» и т.п.  Названий много, но подразумевается одно устройство. Чтобы было понятнее, нужно объяснить, что термовентиль и термоклапан — это нижняя часть устройства, а термоголовка и термоэлемент — это верхняя. А все устройство целиком — радиаторный термостат или терморегулятор.

Терморегулятор для радиатора отопления: установка своими руками, советы специалистовТак выглядит термостат на радиатор

Большая часть таких приборов не требует никакого источника питания. Исключение — модели с цифровым экраном: в них в термостатическую головку вставляются батарейки.  Но срок их замены достаточно длительный, потребляемые токи невелики.

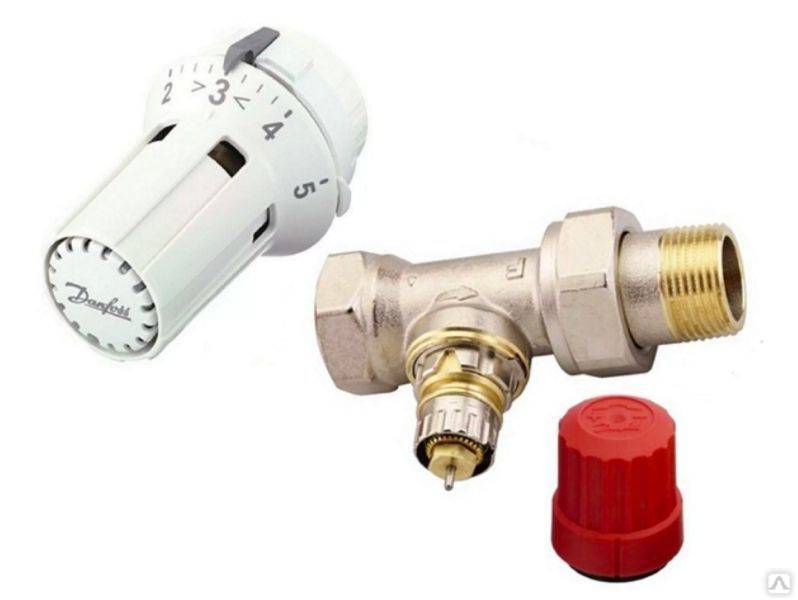

Конструктивно радиаторный термостат состоит из двух частей:

  • термостатический клапан (называют иногда «корпус», «термовентиль», «термоклапан»);
  • термостатическая головка (называют еще «термостатический элемент», «термоэлемент», «термоголовка»).

Сам клапан (корпус) изготавливается из металла, чаще из латуни или бронзы. Его конструкция схожа с устройством ручного вентиля. Большинство фирм нижнюю часть радиаторного термостата делают унифицированной. То есть на один корпус можно устанавливать головки любого типа и любого производителя. Уточним: на один термоклапан можно ставить термоэлемент и ручного, и механического, и автоматического типа. Это очень удобно. Если вы захотели изменить способ регулировки, не нужно покупать все устройство. Поставили другой термостатический элемент и все.

Популярные статьи  Как выбрать фильтр для воды: узнайте какой фильтр лучше + рейтинг производителей

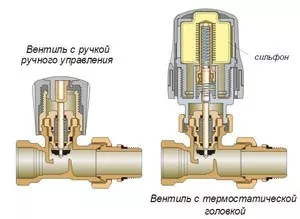

Разница между ручным регулятором радиатора и автоматическим только в установленной термоголовке

В автоматических регуляторах отличается принцип воздействия на запорный. В ручном регуляторе его положение изменяется поворотом рукоятки, в автоматических моделях обычно стоит сильфон, который давит на подпружиненный механизм. В электронных всем управляет процессор.

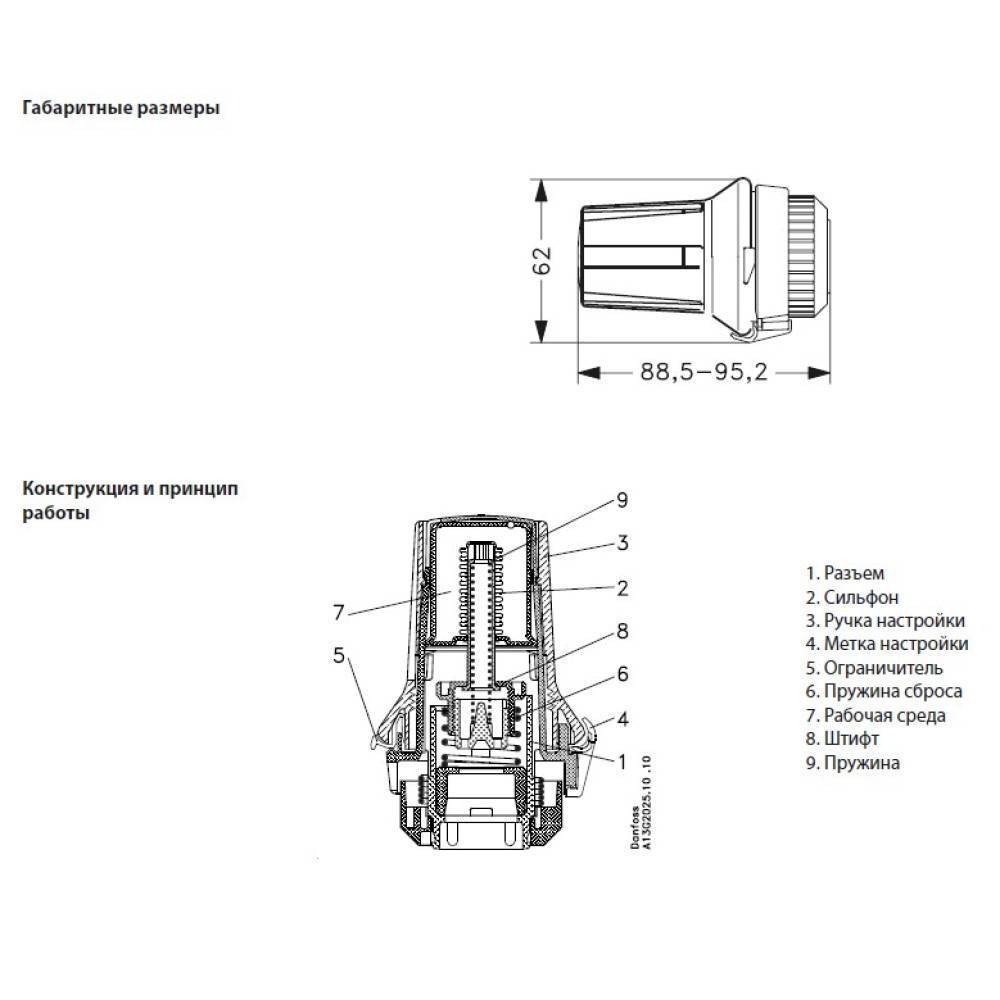

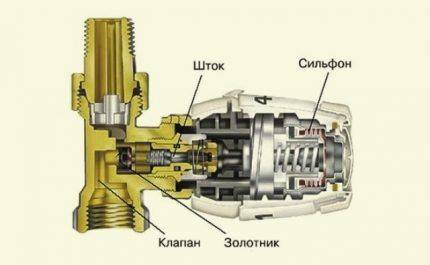

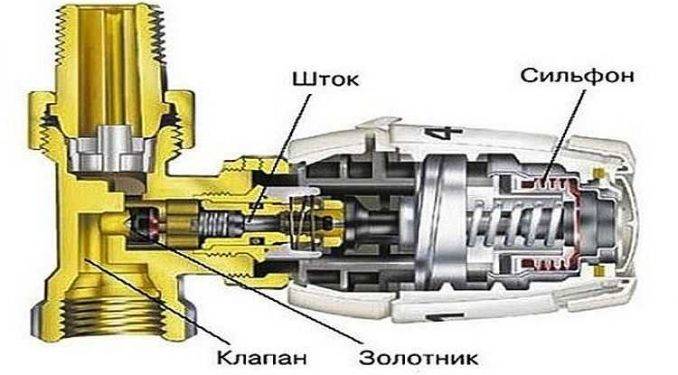

Сильфон — это основная часть термоголовки (термоэлемента). Представляет собой небольшой герметичный цилиндр, в котором находится жидкость или газ. И жидкость, и газ, имеют одно общее свойство: их объем сильно зависит от температуры. При нагревании они значительно увеличивают свой объем, растягивая цилиндр-сильфон. Он давит на пружину, сильнее перекрывая поток теплоносителя. По мере остывания, объем газа/жидкости уменьшается, пружина приподнимается, увеличивается поток теплоносителя, снова происходит нагрев. Такой механизм, в зависимости от калибровки, позволяет поддерживать заданную температуру с точностью до 1oC.

Как работает терморегулятор, посмотрите в видео.

Радиаторный термостат может быть:

  • с ручной регулировкой температуры;
  • с автоматической;
    • со встроенным датчиком температуры;
    • с выносным (проводным).

Использование трехходовых клапанов

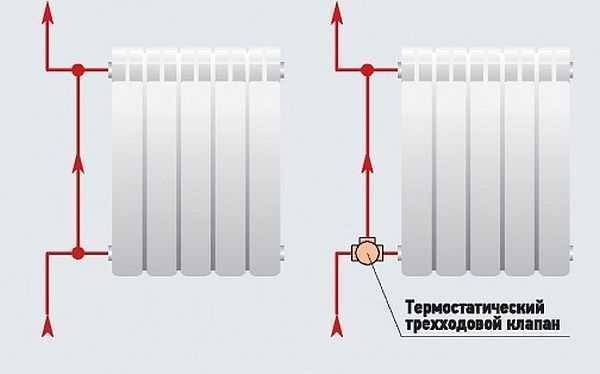

Трехходовой клапан для регулировки температуры батарей используют редко. У него немного иная задача. Но в принципе, это возможно.

Терморегулятор для радиатора отопления: установка своими руками, советы специалистовПоставив со стороны подачи трехходовой клапан тоже можно регулировать температуру теплоносителя

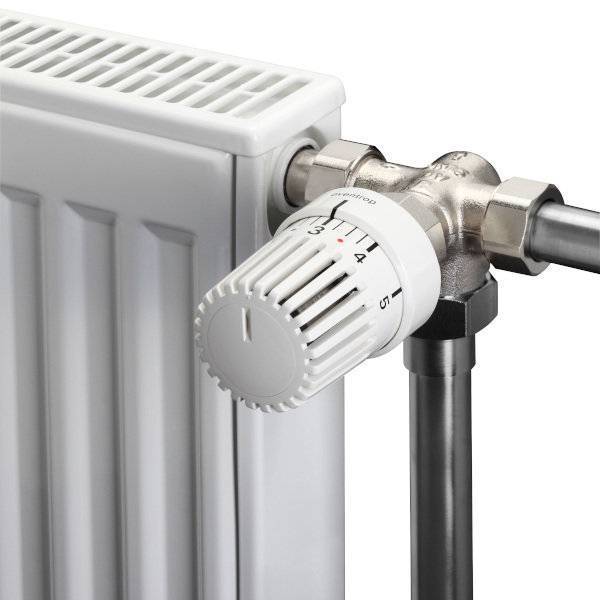

Трехходовой клапан устанавливается на месте соединения байпаса и подающей трубы, идущей к радиатору. Для стабилизации температуры теплоносителя он должен быть оснащен терморегулирующей головкой (типа описанных выше). Если температура возле головки трехходового клапана поднимается выше заданной, поток теплоносителя на радиатор перекрывается. Он весь устремляется через байпас. После остывания, клапан срабатывает в обратном направлении, и радиатор снова нагревается. Такой способ подключения реализуется для однотрубных систем, причем чаще с вертикальной разводкой.

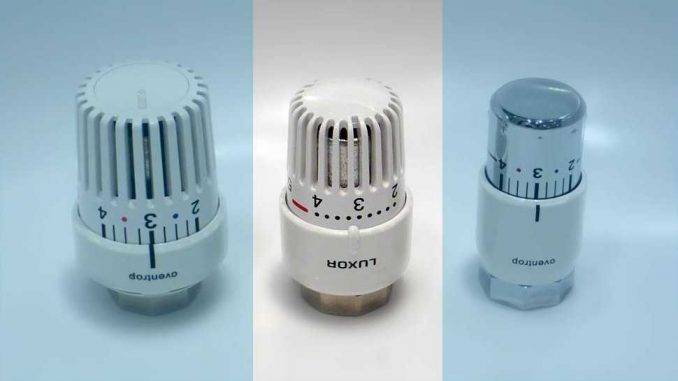

Типы термостатических головок

Существует три вида термостатических элементов: ручной, механический и электронный. Несмотря на то, что они выполняют одни и те же функции, они могут предоставить различные уровни комфорта, поскольку обладают разными возможностями.

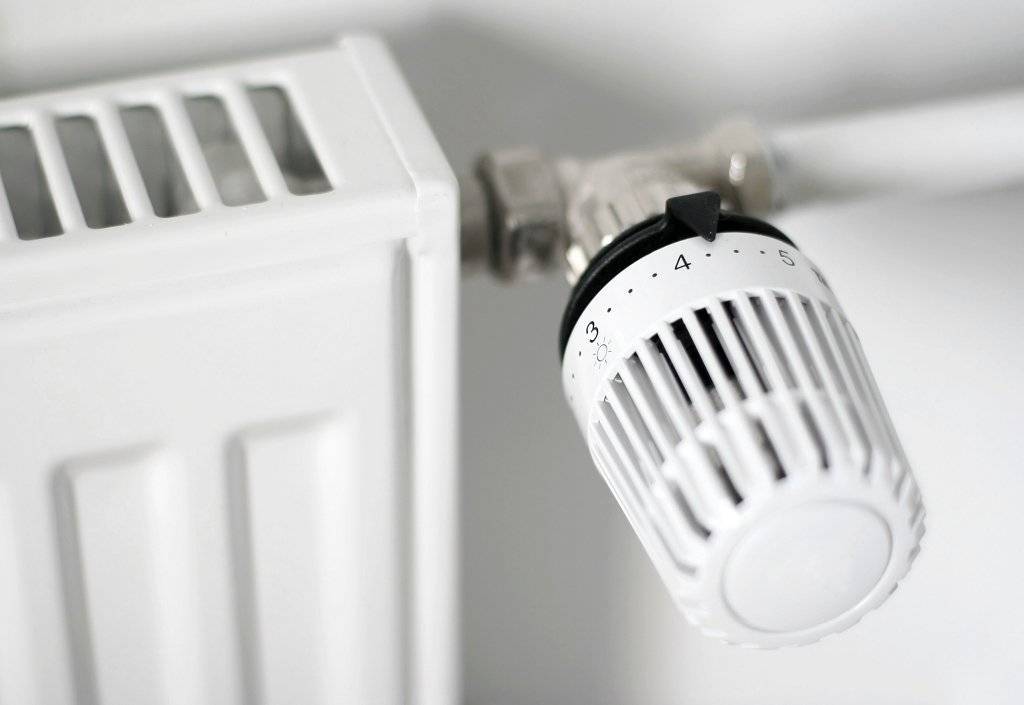

Ручная регулировка

Принцип работы подобных устройств достаточно простой и имеет аналогию с работой обычного запорного вентиля. Поворачивая головку терморегулятора в ту или иную сторону, добиваются определенной температуры радиатора отопления за счет объема теплоносителя. Считаются самыми надежными, самыми простыми и самыми дешевыми устройствами для регулировки температуры, но их удобство находится на самом низком уровне. Чтобы отрегулировать оптимальную температуру, приходится крутить головку вручную.

Терморегулятор для радиатора отопления: установка своими руками, советы специалистовРучная термоголовка — самый простой и надежный вариант

Их стоимость не столь высокая, а их функциональные возможности позволяют не устанавливать запорных кранов на входе и на выходе батареи.

Механическое регулирование

Подобный способ регулирования связан с некоторыми сложностями, поскольку такие терморегуляторы поддерживают температуру батарей отопления в автоматическом режиме. Основу такого терморегулятора составляет сильфон в виде эластичного цилиндра, заполненного газом или жидкостью, обладающими большим коэффициентом температурного расширения. Нагреваясь, газ или жидкость начинают увеличиваться в объеме, за счет чего и происходит регулировка.

Терморегулятор для радиатора отопления: установка своими руками, советы специалистовУстройство терморегулятора на радиатор отопления с механической термостатической головкой

Сильфон связан с элементом, который перекрывает путь прохождения теплоносителя. До того, как газ или жидкость в сильфоне не нагреются, шток находится в отжатом положении и через батарею проходит максимальное количество теплоносителя. По мере нагревания газ или жидкость увеличиваются в объемах, что передается на шток, который начинает перекрывать проходное отверстие, уменьшая объемы подачи теплоносителя. По мере остывания вещества его объемы уменьшаются и шток начинает движение в обратном направлении, приоткрывая проходное отверстие и давая возможность теплоносителю поступать на батарею в больших объемах. В результате, батарея опять начинает нагреваться, повышая температуру в комнате.

Газ и жидкость

Механические терморегуляторы способны поддерживать температуру батареи с точностью до 1 градуса, при этом точность зависит от вещества, примененного в сильфоне. Газы быстрее реагируют на температурный дрейф, но подобные устройства намного сложнее конструктивно.

Терморегулятор для радиатора отопления: установка своими руками, советы специалистовЖидкостный или газовый сильфон — особой разницы нет

Жидкости несколько инертнее, но их производство не связано с технологичными трудностями. Точность, хотя и несколько ниже, но полградуса вряд ли можно ощутить. В связи с этим, в основном встречаются изделия с жидкостным наполнением.

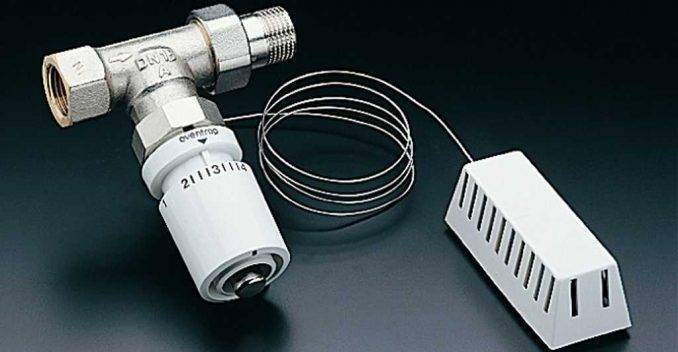

Выносные датчики

Термостатическая головка устанавливается так, чтобы она могла регулировать температуру батареи в зависимости от температуры комнаты. В связи с тем, что подобные устройства отличаются приличными размерами, такая установка связана с определенными трудностями. Решить подобную проблему может терморегулятор с выносным датчиком. Датчик температуры имеет связь с головкой за счет тонкой капиллярной трубочки. Это позволяет установить датчик в удобном месте.

Терморегулятор для радиатора отопления: установка своими руками, советы специалистовС выносным датчиком

Регулировка теплоотдачи радиаторов отопления осуществляется с учетом температуры воздуха в комнатах. Недостаток подобных решений заключается в их высокой стоимости, хотя точность регулирования температуры достаточно высокая.

Терморегулятор для радиатора отопления: установка своими руками, советы специалистов

Термоголовка для радиаторов

Watch this video on YouTube

Электронное регулирование

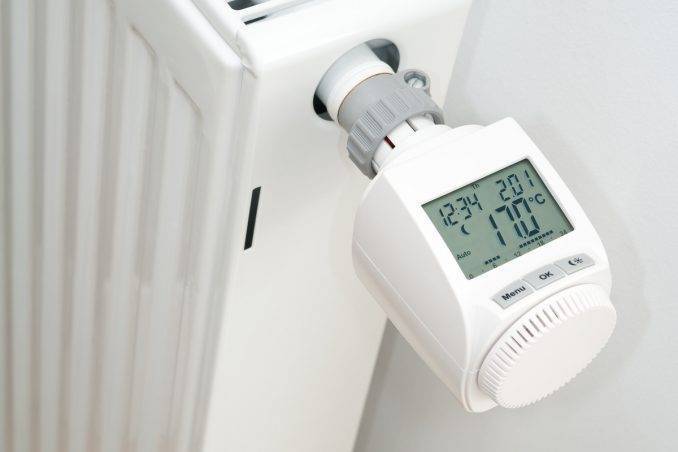

Электронные терморегуляторы имеют, как свои достоинства, так и свои недостатки. К недостаткам следует отнести несколько большие размеры, по сравнению с механическими, поскольку механизм регулирования занимает больший объем, плюс еще пара батареек, а также электронная начинка. Достоинство – это большой набор функций за счет работы микропроцессора, который управляет работой всего устройства.

Терморегулятор для радиатора отопления: установка своими руками, советы специалистовЭлектронные терморегуляторы на батареи отличаются большими размерами

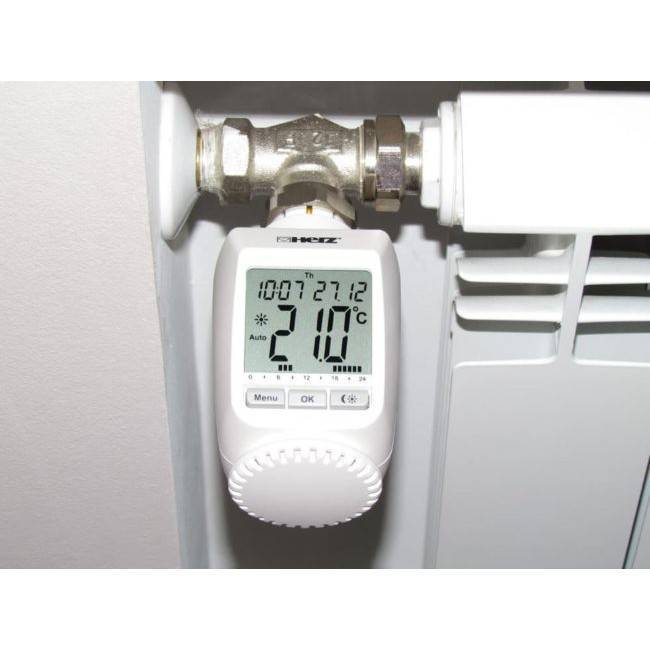

Благодаря специально разработанным программам, появилась возможность программирования температуры в помещении буквально по часам, в зависимости от того, день это или ночь.

Популярные статьи  Резиновая краска: особенности и применение

Естественно, что стоимость подобных терморегуляторов значительно выше механических. К тому же, необходимо контролировать заряд батарей, хотя их работы хватает на несколько лет.

термостата living eco – Установка

Watch this video on YouTube

Особенности работы

Термостатический элемент (или термическая головка) механического термостата содержит сильфон – особый цилиндр с гофрированными внутренними стенками. Внутри сильфона находится жидкость, которая очень чувствительна к температурным колебаниям. Когда температура повышается, жидкость растягивает сильфон, переводя шток в другое положение. Шток, в свою очередь, воздействует на клапан и поток теплоносителя перекрывается.

Реагируя на понижение температуры, жидкостная среда сжимает цилиндр. При этом воздействие штока на клапан ослабляется, что способствует открытию потока и увеличению объема теплоносителя.

Современные термостаты разработаны с учетом многократного повторения подобных циклов, поэтому их срок службы довольно долгий. По некоторым подсчетам, термостат рассчитан примерно на миллион сжатий и растяжений – а такой «резерв» он способен использовать приблизительно за 100 лет.

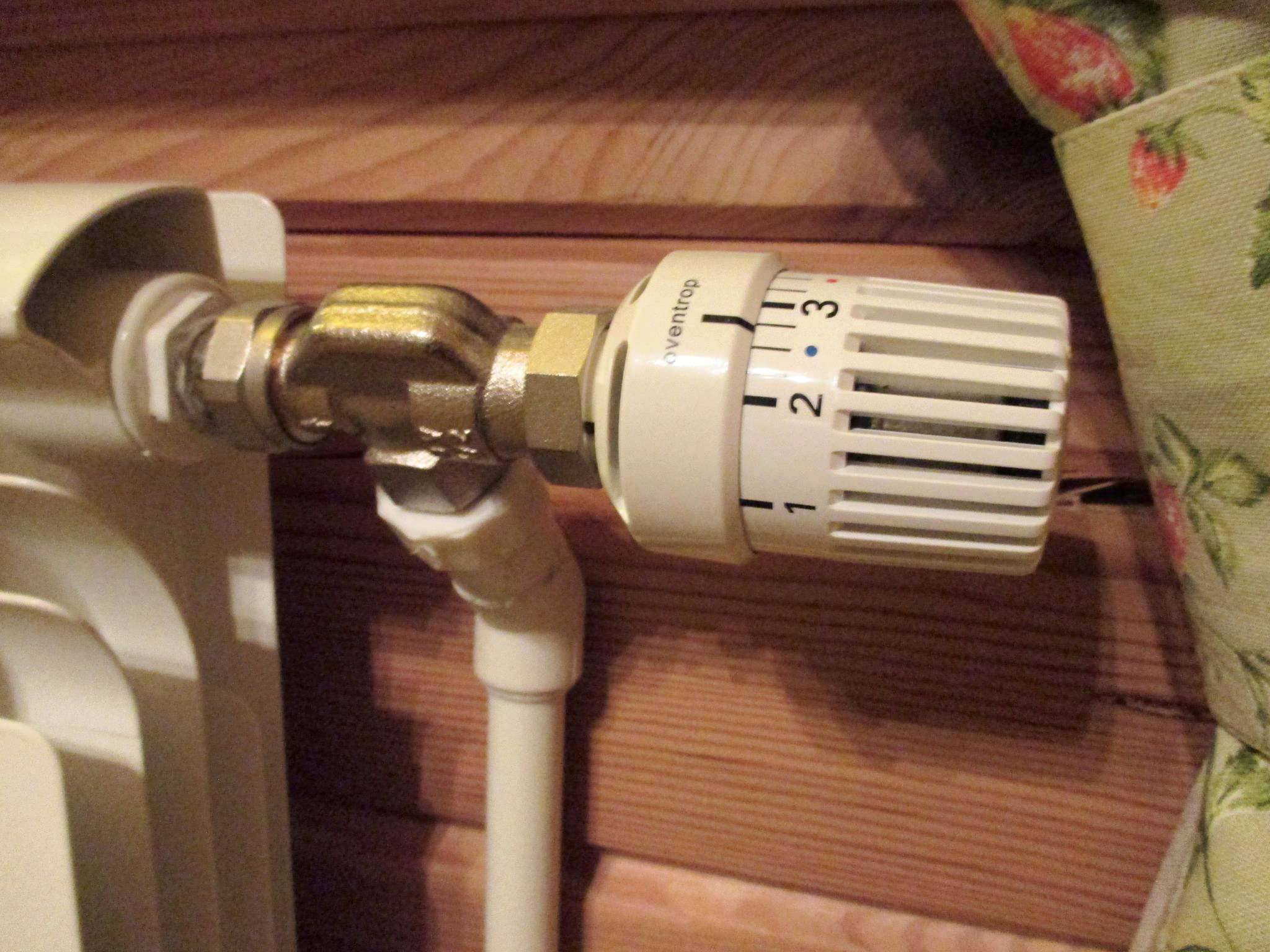

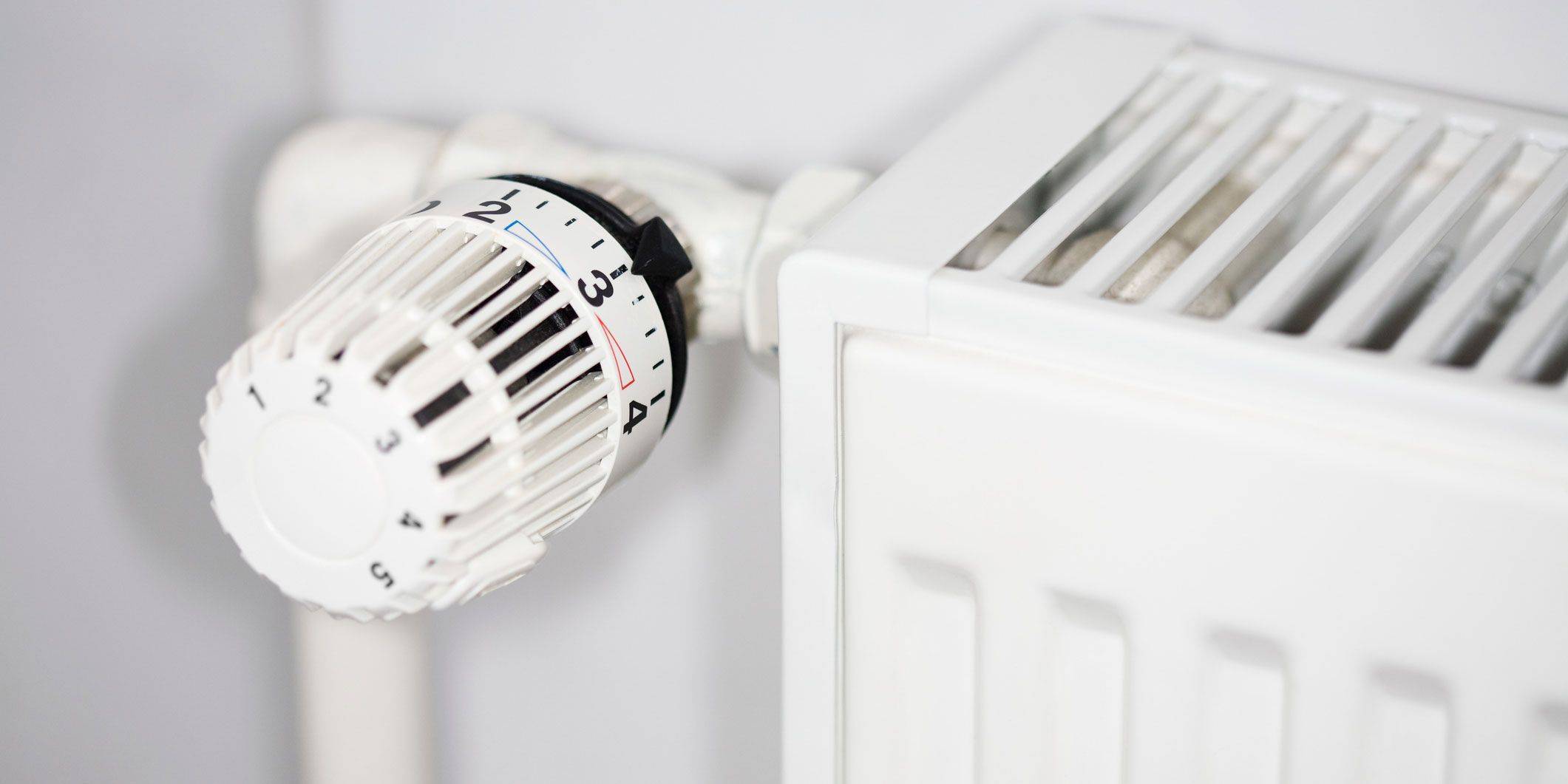

Настройка ручного радиаторного терморегулятора

В разных домах, комфортная температура может отличаться. Тщательные точные расчёты может провести специалист – теплотехник.

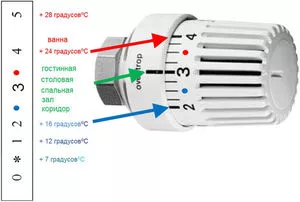

Примерные позиции на регуляторе:

  • Значок снежинка * — это функция поддержания минимальной температуры, чтобы в отсутствие хозяина отопление не размёрзлось. Полезно для загородных домов, владельцы которых не находятся там всё время.
  • 1 – можно сказать, это прожиточный минимум, удержит температуру примерно на 15 °C.
  • 2 – спальная, 18 °C, при которых комфортно спать.
  • 3 – самый популярный показатель – это примерно 21 °C, комфортная для жизни температура.
  • 4 – тёплые 24 °C.
  • 5 – жаркие 27 °C.

Как отрегулировать прибор

После установки термостата на батареи проводят контрольные замеры и настраивают прибор. Для этого выполняют такие действия:

  • закрывают все окна и двери в помещении, чтобы любые движения воздушных масс не повлияли на микроклимат в конкретной комнате;
  • в центре пространства ставят термометр на уровне половины высоты комнаты, то есть примерно в средний рост человека;
  • открывают вентиль вмонтированного в систему устройства, поворачивают его до упора влево и выставляют максимальное значение температуры нагрева воды;
  • когда помещение прогреется до 7 градусов (подскажет термометр), краник на приборе закрывают поворотом до упора вправо;
  • после этого следят за изменениями показателей на градуснике.
  • когда температура на нём окажется в нужных пределах, вентиль аккуратно, не спеша поворачивают влево. Делают это до того момента, пока явно не услышат шум воды в устройстве.
  • краник фиксируют на этой отметке, а на приборе создают маркировку (рисуют линию или делают насечку). Это поможет в дальнейшем правильно регулировать прибор.

Если на батареи устанавливают автоматические термостаты, ручное регулирование не требуется

Здесь важно правильно выверить показания удалённых датчиков с отметками на градуснике и шкале прибора

Установка терморегулятора на радиатор отопления

Монтаж регулятора температуры на батарею не слишком сложное занятие, но нужно обязательно выполнить подготовительные мероприятия и строго соблюдать некоторые правила.

Что нужно знать перед установкой

Рекомендуем устанавливать терморегуляторы на верхний вход батареи, это способствует более простому управлению и правильному температурному режиму.

Итак, прежде чем начать крепить термостат, сначала ознакомьтесь с некоторыми правилами:

  1. Не монтируйте терморегулятор на чугунные модели, так как этот сплав инертен. Лучший выбор – алюминиевые или биметаллические радиаторы.
  2. Устанавливайте температурный регулятор не ниже 0,8 м от пола.
  3. Регулятор расположите так, чтобы было удобно его настраивать.
  4. Автоматические модели не монтируйте за радиаторными экранами или драпировками, иначе датчик будет неправильно работать.
  5. В случае монтажа устройства в частном доме, терморегулятор нужно крепить на батарее в кухне, гостиной или комнатах на верхних этажах.

Стоит отметить, что после окончания отопительного сезона устройство нужно открыть. Это делается для того, чтобы на клапане не образовывался осадок от теплоносителя.

Процесс монтажа

Непосредственно перед установкой обязательно перекройте подающий стояк и слейте с батарей воду. Только после этого можно перейти к монтажу. Последний производится по следующему плану:

  1. Сначала отрежьте подводки труб на небольшом расстоянии от батареи.
  2. Отсоедините отрезанную линию и кран (при его наличии) от отопительного прибора.
  3. При использовании однотрубной системы отопления нужно вварить перемычку между обратной и подающей линией.
  4. С крана регулятора температуры и запорного вентиля нужно демонтировать хвостовики и гайки, после этого заверните их в пробки батареи.
  5. Соберите трубную обвязку и закрепите на нужное (выбранное) место.

Схемы подключения

1. Подающая линия; 2. Батарея; 3. Датчик регулировки температуры; 4. Нижний кран; 5. Воздухоотводчик (автоматический или ручной); 6. Перемычка; 7. Обратная линия; 8. Заглушка.

В случае однотрубной системы диаметр байпаса сделайте меньшим на размер, чем диаметр трубопровода линии.

В двухтрубной системе терморегулятор можно установить на верхнем подводе. Так будет удобнее регулировать температуру.
