Теплый пол под ламинат на деревянный пол: пошаговая инструкция + схемы

Специфика дерева

Теплый пол под ламинат на деревянный пол: пошаговая инструкция + схемы

Если теплые полы укладываются на деревянную основу, то финишным покрытием должен быть ламинат

Имея деревянную основу в качестве основания под систему теплых полов, стоит учитывать свойства данного материала: подвижность, небольшое колебание в размерах брусков – направляющих.

При этом, весть деревянный настил будет играть не только из-за изменений влажности или температуры, но и в результате процессов естественного старения.

В ситуации с деревянным основанием ограничен выбор отопительных систем. В данном случае сложно использовать конструкции, при монтаже которых обязательным условием является устройство бетонной стяжки. При установке теплых полов на деревянную основу в качестве финишного покрытия подойдет, пожалуй, только ламинированная доска.

Монтаж электрического теплого пола под ламинат

Существует несколько способов уложить теплый пол на деревянной основе под ламинат. Стоит рассмотреть установку обогрева по деревянным лагам. Их стоит уложить с шагом 550-650 мм. В идеале нужно брать среднее расстояние – 0,6 м. Чтобы зафиксировать лаги, используются оцинкованные опоры. Они удобны в применении тем, что для начала можно выставить уровень профилей, предварительно закрепив их саморезами. Далее выставляются сами лаги. Монтаж не отнимает много времени. Единственная загвоздка – выдержать уровень.

Закончив с фиксацией лаг, нужно приступать к настилу чернового пола. На нем будет размещена теплоизоляция, защитный слой от влаги и пара. Изначально укладывается гидроизоляция, а затем тепловая.

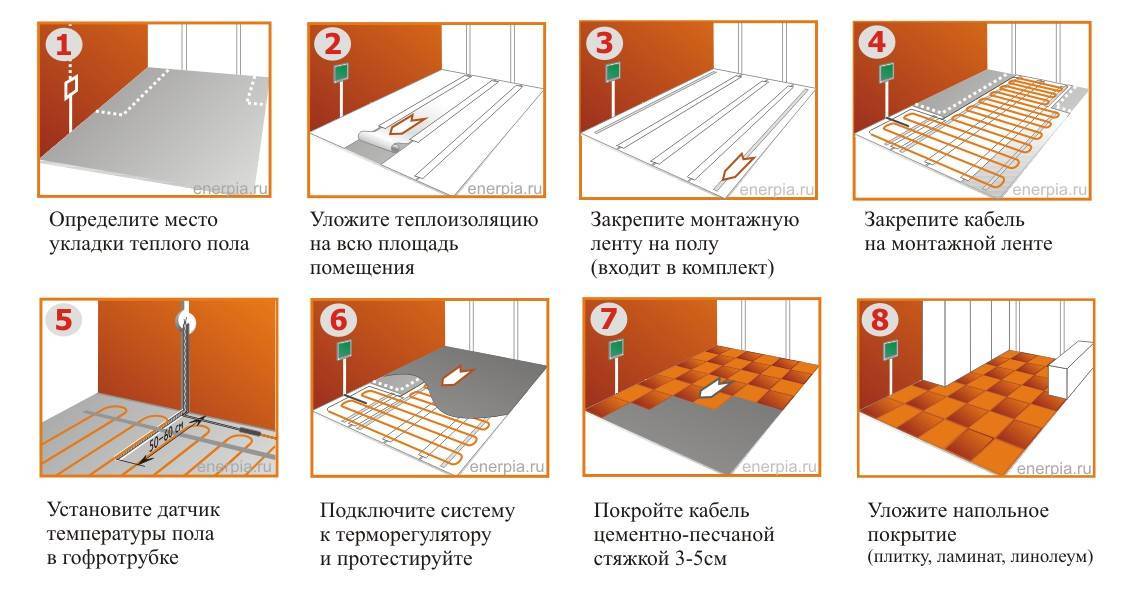

Далее монтаж выглядит следующим образом:

  • укладка кабеля, матов или пленки с высчитанным заранее шагом в полном соответствии с предварительно сделанным чертежом;
  • следующий этап – установка датчика температур и терморегулятора;
  • если используется нагревательный кабель, стержневой теплый пол или маты, нужно использоваться бетонную стяжку (но рекомендуется «сухая» укладка, потому необходимо использовать другие источники тепла);
  • укладка финишного покрытия.

Второй способ исключает заливку бетонной стяжкой. Все работы выполняются примерно в следующей последовательности:

  1. Подготовительные работы проводятся, как было описано ранее. После этого идет укладка деревянных лаг. Под них нужно уложить не фольгированный тепловой изолятор. Далее размещается металлическая сетка. Ее применение обосновано фиксацией нагревательных элементов.
  2. Если используется кабель, то его нужно разместить под лагами в виде петель. В досках делаются небольшие пропилы для проводов.
  3. Установка кабеля в пропилы, крепление обогрева к металлической сетке при помощи хомутов.
  4. Далее монтируется датчик температур в пол, а на стену – терморегулятор.
  5. Следующий этап – поверочные работы.
  6. После успешного тестирования системы можно приступать к укладке ламината.

Устройство пола с Гвл

После того как Вы уложите ленту нужно будет срезать ее излишки — верхней край кромки Вашего будущего пола. Следующий шаг – на перекрытие из пленки (полиэтиленовой) следует положить  пароизолирующую подложку, причем каждая полоска кладется сверху предыдущей внахлест.

На поверхность, покрытую пленкой, следует аккуратно разбросать керамзит, фракционность которого не более 0,5 см. Пользуйтесь уровнем для выставления направляющих. Ваша задача – выровнять пол.

Затем утрамбовываем керамзит

Особенно тщательно это делаем в том случае, если толщина керамзита превышает 10 см, уделяя большое внимание местам у дверных проемов, стен и по углам

Первый слой Гвл монтируют от ближайшего к входу угла. После того как Вы уложили первый слой, нужно нанести клей ПВА или клеящую мастику. Следующий слой укладывают на первый только в обратном направлении!

Данной сборкой подразумевается, что во время монтажа верхних слоев, части пола Гвл следует закрепить крепежом и проклеить по фальцам.

Фиксирующий шаг для листов — не больше 30 см. В том случае, если Ваши листы толщиной более 1 сантиметра, то и шуруп понадобится длиной от 1,9 см. Выбрали плиты толщиной 1,2 см, для работы тогда понадобятся саморезы длиной 2,3 см.

Во время монтажа базового пола обратите внимание на следующее: склеивая Гвл, нужно избавляться от излишек клея, выступающих на швах и у стен. Решились на ламинат или ковролин, тогда все швы и места соединений придется прошпаклевать. Итак, второй слой уже уложили, зафиксировали и прошпаклевали, теперь следует загрунтовать саму поверхность

Итак, второй слой уже уложили, зафиксировали и прошпаклевали, теперь следует загрунтовать саму поверхность

Перед покупкой грунтовочного материала, советуем Вам обратить внимание на его совместить с клеящимся веществом, выбранным Вами для укладки стяжки

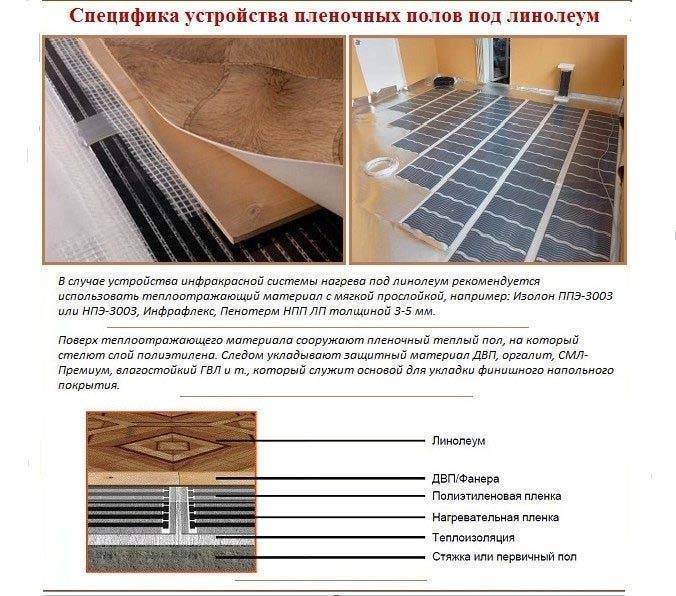

Теплый пол на фанеру под плитку, ламинат, линолеум

Фанера – самый универсальный материал. Используется она в строительстве везде, начиная от возведения опалубки при закладке фундаментов и завершая производством корпусной мебели для дома.

Прежде всего, фанера – это листовой материал из натурального дерева, который получается путем перекрестного соединения листов древесного шпона. Таких листов бывает от трех штук и более. Применяются различные виды дерева: сосна, бук, дуб, липа и другие. Причем принято говорить, что фанера выполнена из того древесного шпона, из которого сделаны ее лицевые поверхности.

Устройство пола из фанеры

Пол из фанеры в интерьере

Пол из необработанной фанеры

Данный материал используется при строительстве промежуточного основания для теплого пола. Если основной пол будет изготовлен из штучного паркета или паркетной доски, которые нужно закреплять при помощи клея и саморезов, то фанерный настил просто необходим. Опытные мастера рекомендуют устройство промежуточного фанерного пола также при последующем покрытии ламинатом или линолеумом. В данном случае фанера будет выполнять важную функцию влаго- и шумоизолятора.

Преимущества фанерного материала для полов:

  • прочность материала;
  • экологическая чистота;
  • высокие термо- и звукоизоляционные свойства;
  • устойчивость к излишней влаге;
  • легкость монтажа и низкая трудоемкость работ;
  • дешевая себестоимость материала и строительных работ.

Виды фанеры для напольного покрытия

Для ремонта квартир используется фанера различных сортов и разновидностей. Она классифицируется по степени влагостойкости и разделяется по сортам, от первого сорта до пятого. Фанера первого сорта изготавливается из березы, бука и дуба, берется только древесина без сучков. Такая первосортная фанера идет на изготовление мебели. Фанера 2 и 3 сорта как раз и применяется как второстепенный материал для напольных покрытий теплого пола, таких как паркет, паркетная доска, ламинат и линолеум.

Устройство теплого пола на фанеру

В отличие от обычной технологии укладки теплого пола, укладка на фанерное основание выполняется без фиксации. Листы перекрытия при такой технологии соединяются с помощью металлических крепежных скоб, а не дюбель-шурупами. Такой прием позволяет расширяться древесному шпону при повышении влажности воздуха и предотвращает образование щелей и вздутий. Более подробно, как настелить фанеру, смотрите на фото.

Используется несколько способов монтажа промежуточного фанерного покрытия:

  • укладка на бетонную стяжку: применяются листы толщиной 12 мм;
  • на лаги из дерева: при наличии различных коммуникаций или других помех, используются более толстые листы, 20 мм или два листа суммарной толщиной около 20 мм;
  • на деревянные полы: можно использовать фанеру произвольной толщины.

https://youtube.com/watch?v=ZGgDgnGvB18

Наглядно, как сделать фанерный настил, смотрите в видео. К бетонному основанию фанерное покрытие крепится при помощи специального клея и дюбель-гвоздей.

На что нужно обратить внимание при выборе клея

Используемые клеевые составы бывают трех типов: на водной основе, на спиртовой основе и двухкомпонентный клей. Каждый из них имеет свои преимущества и недостатки. Водный клей не имеет запаха, но зато содержит воду, спиртовой клей имеет резкий запах и к тому же пожароопасный. Двухкомпонентный клей быстро сохнет и требует навыков работы с ним. Для работы с фанерным напольным покрытием выбирайте спиртовой и двухкомпонентный клей.

При укладке фанеры листы необходимо разрезать каждый на четыре части и укладывать в шахматном порядке. Такой поход позволяет избежать излишнего напряжения в едином листе, чем больше термошвов, тем более устойчиво к деформации покрытие. Зазор между листами – 5 мм, вдоль стен и отопительных приборов – 1 см.

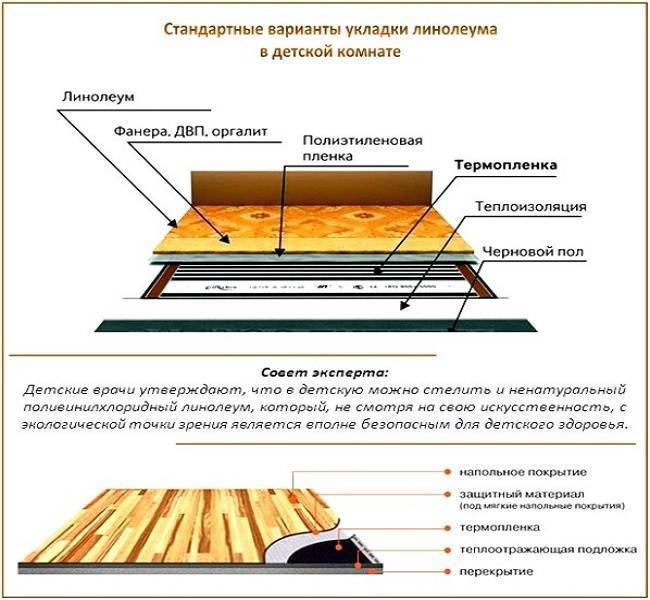

Укладка промежуточного пола под линолеум и ламинат

При выборе материала необходимо руководствоваться следующими рекомендациями. Фанерный лист должен быть толще, чем лицевое покрытие и зашлифован с одной стороны. Фанера стелется обработанной гладкой стороной наверх, и на нее укладывается линолеум или ламинат.

Для жилых помещений лучше выбрать экологически безопасную марку материала со средней степенью влагостойкости – ФК.

Теплый пол под плитку

Полы, выполненные из плитки, могут быть холодными. Чтобы справиться с таким недостатком, под плитку рекомендуется уложить промежуточный фанерный пол. Поверхность перед укладкой плитки необходимо очистить от пилы и отшлифовать.

Как самостоятельно сделать электрический теплый пол

Кабельные и пленочные полы существенно различаются по толщине, поэтому их установка имеет ряд нюансов. Но чтобы представить себе объем предстоящих работ, рассмотрим основные этапы монтажа обеих систем.

Инструкция по установке кабельной системы

Монтаж конструкции из токопроводящих кабелей проводится по аналогии с устройством водяного пола, с тем отличием, что под проводку не требуются настолько вместительные ниши, поэтому вместо реек можно обойтись небольшими углублениями.

Теплый пол под ламинат на деревянный пол: пошаговая инструкция + схемы
Если размер помещения предполагает большую площадь обогрева, есть смысл сделать несколько электрических контуров и каждый подключить к отдельному термостату, чтобы не перегружать сеть (+)

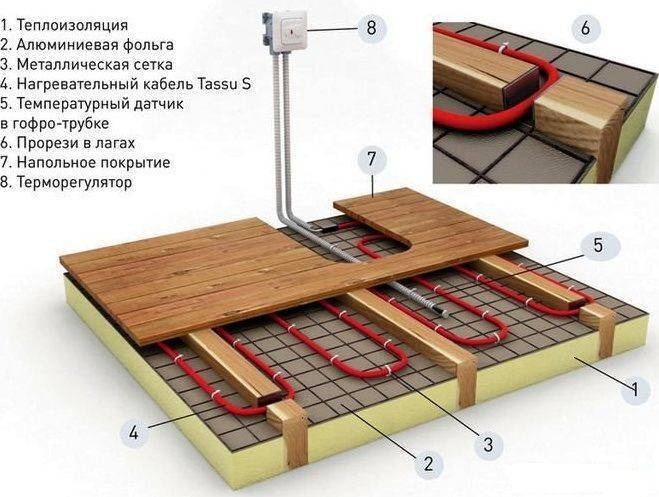

Последовательность работ выглядит так:

  1. Промежутки между балками утепляются слоем теплоизоляции (например, минваты, эковаты или перлита).
  2. Затем укладывается теплоотражающий слой из фольгированного материала, сверху которого крепится сетка с ячейкой 50*50 или 40*40 мм.
  3. В лагах чернового пола делают небольшие углубления в местах поворота кабеля, причем в каждый пропил наносится металлическая изоляция.
  4. Потом укладывается электрокабель, фиксируясь к сетке специальными хомутами.
  5. Между проводами устанавливается термодатчик, заключенный в гофротрубку и подключается к терморегулятору.

Кабель питания подводится в металлическом рукаве к розетке и подключается через термостат, после чего конструкция проверяется на работоспособность.

После этого можно настилать черновой пол для укладки ламината.

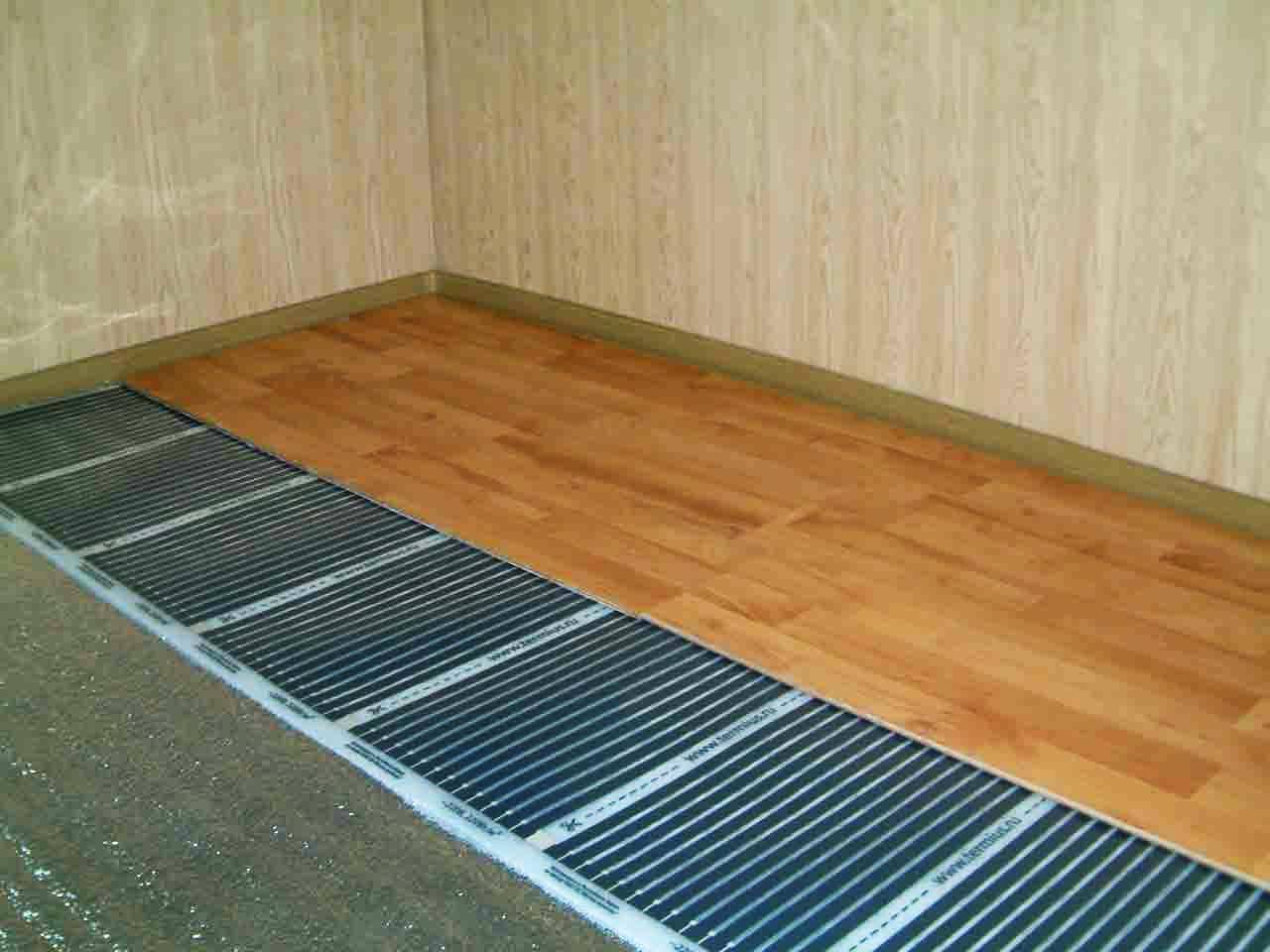

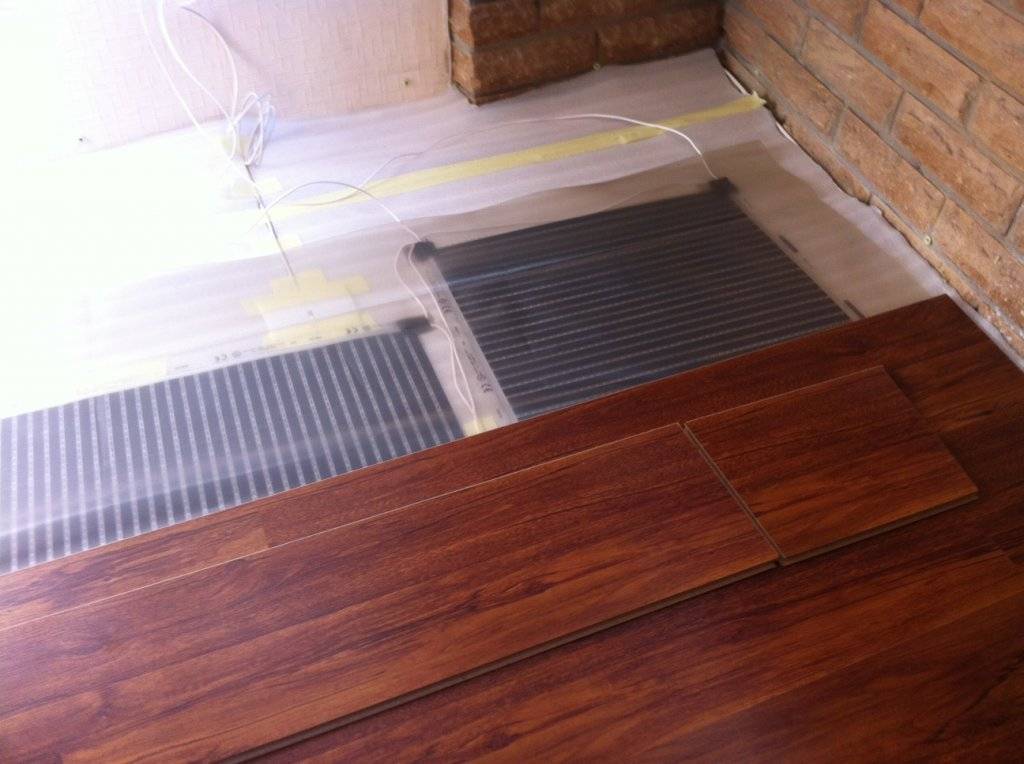

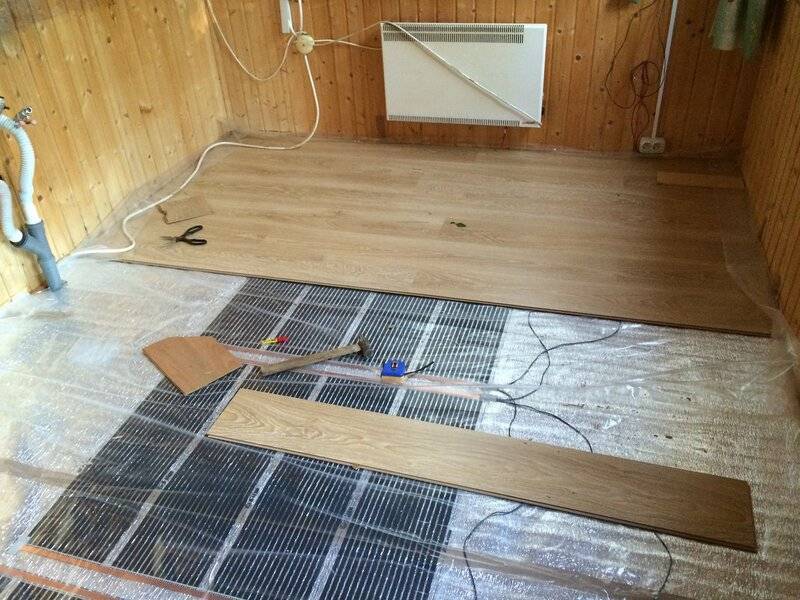

Установка пленочного ИК-пола

Как уже упоминалось, самый простой и доступный для новичков в ремонтном деле вариант обустройства полов с подогревом – инфракрасная система.

Теплый пол под ламинат на деревянный пол: пошаговая инструкция + схемы
Для монтажа инфракрасных полов нельзя использовать гвозди или другие крепления, которые повреждают пленку – это может стать причиной короткого замыкания

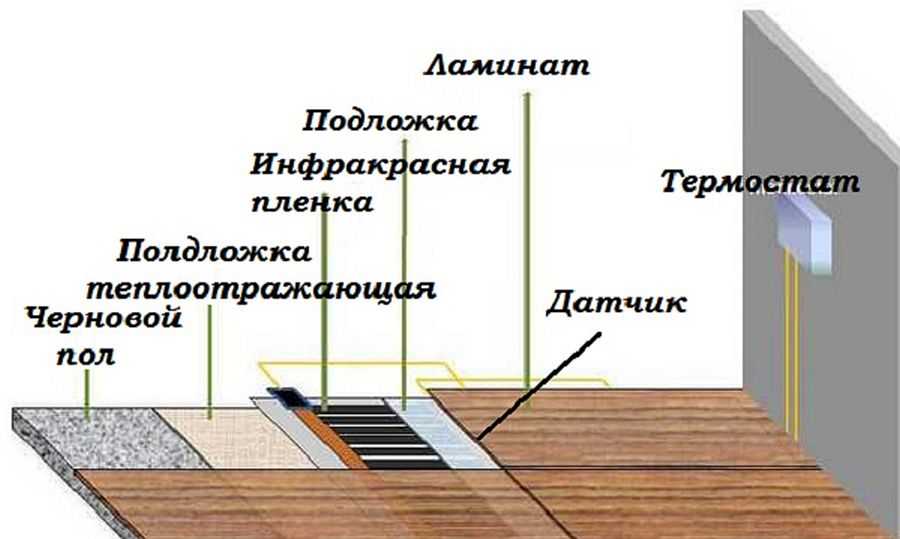

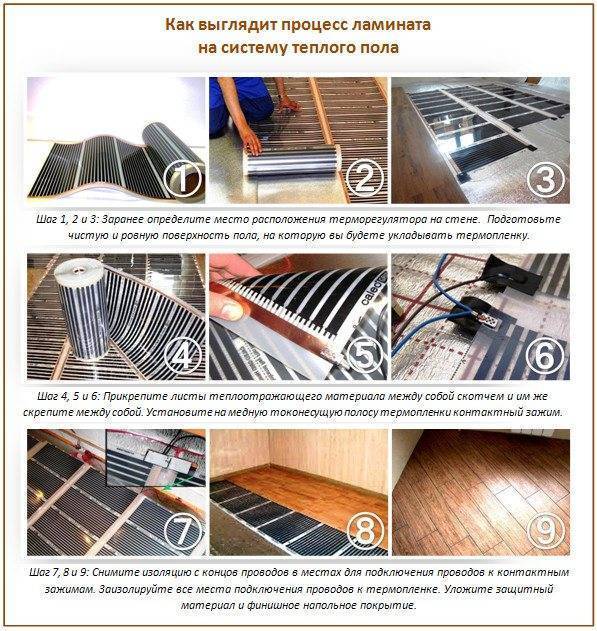

Алгоритм работы:

  1. По всей площади комнаты укладывается теплоотражающая подложка (толщина 4 мм) с лавсановым покрытием, которое не проводит электрический ток. Стыки между пластами материала склеиваются монтажным скотчем.
  2. Делается разметка обогреваемой площади.
  3. Выполняется раскрой отопительной пленки по местам разрезов согласно плану раскладки.
  4. Затем на полу расстилается пленка, отрезы подключаются между собой параллельно с помощью люверсов. После подвода и обжима проводки, место соединения заклеивается битумной изоляцией, а полосы пленки скрепляются стык/встык скотчем.
  5. Чтобы провода не деформировалась, в изоляционном слое прорезают небольшие канавки канцелярским ножом, туда помещают кабель и фиксируют скотчем.
  6. Теперь устанавливает датчик нагрева (его провод также прячется в фольгированном материале).
  7. На стене делается отверстие (обычно, на высоте 50-100 см от пола) под терморегулятор, к нему проводится канавка для проводки датчика и электропитания.

В процессе монтажа постарайтесь не перегибать и не заминать пленку, чтобы не повредить ее целостность, ведь от этого зависит работоспособность всей системы теплого пола

Покрытие из ламината: как правильно стелить подложку и укладывать панели

Перед тем как уложить подложку, для обеспечения дополнительного комфорта можно выполнить монтаж «теплых полов» под ламинат на бетонный пол. Этой системой осуществляется обогрев помещений в качестве основного или дополнительного источника тепла к уже имеющемуся в доме отоплению. Существует несколько вариантов таких систем.

Различают следующие виды теплых полов:

  • водяные;
  • воздушные;
  • электрические (пленочные инфракрасные, на основе нагревательных матов или кабельные).

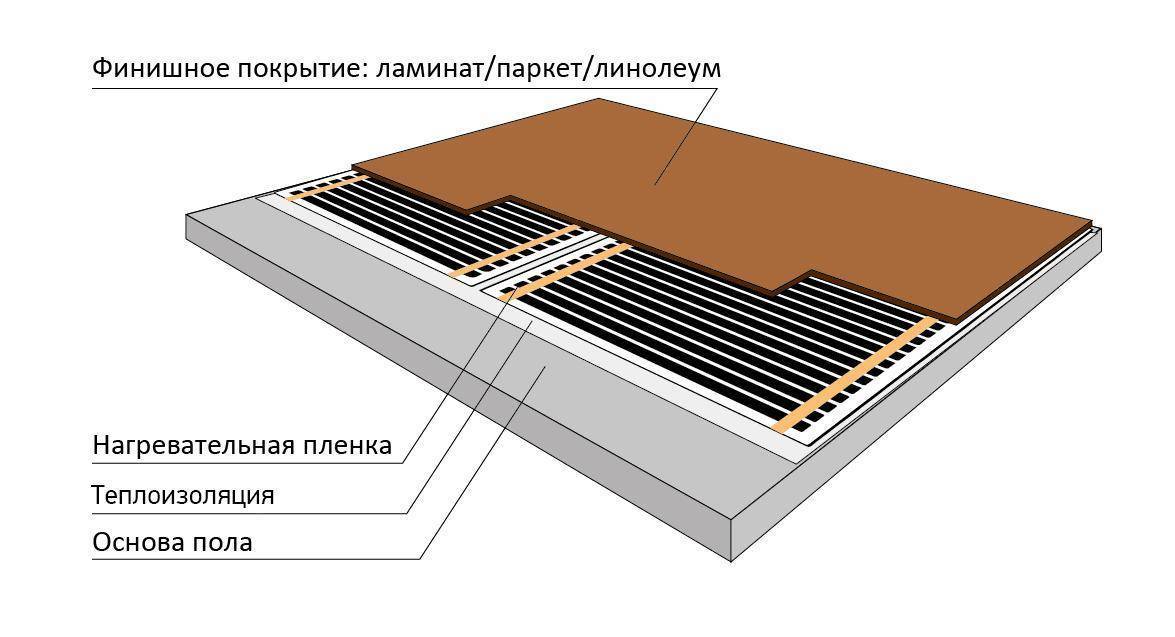

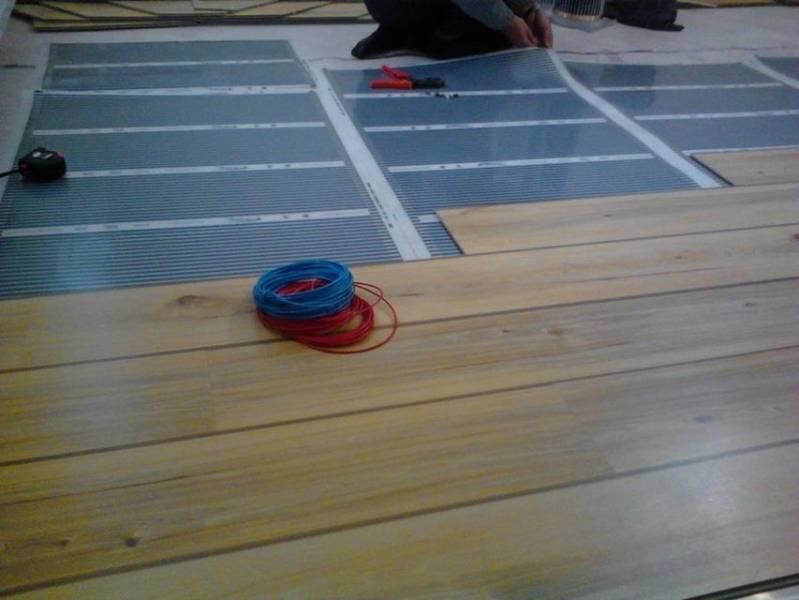

Пленочный инфракрасный теплый пол под ламинат

После установки системы теплых полов выполняется монтаж подложки и покрытия. Делать это рекомендуется одновременно, чтобы не повредить пробку или другую поверхность в процессе укладки ламината.

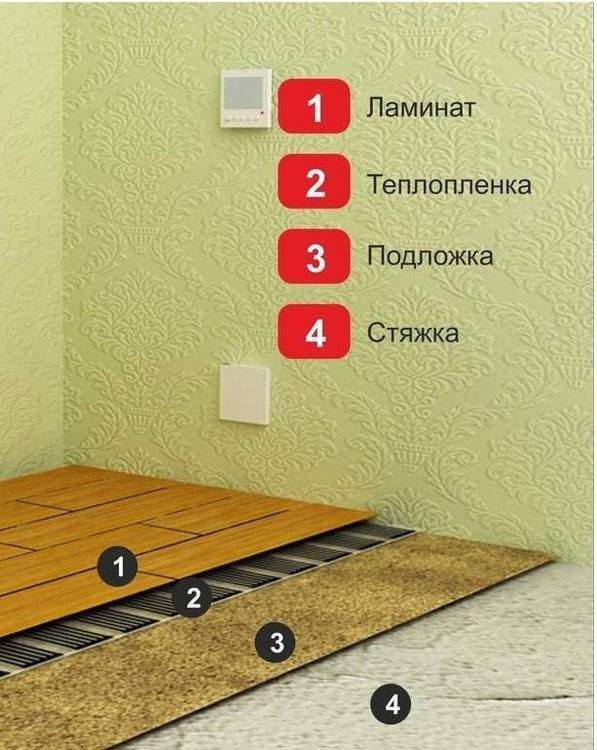

Система теплых полов под ламинат на бетонный пол: как положить пленочный обогрев

Инфракрасные пленочные полы хороши тем, что не наносят вред напольному покрытию. Этот вид материала может быть демонтирован и повторно использован, чего не могут обещать другие системы теплых полов.

  • на основание рекомендуется уложить фольгированное отражающее покрытие;
  • пленочные полы нарезаются с учетом размера комнаты;
  • полученные полосы распределяются по основанию на фольгированном материале, а затем фиксируется с помощью скотча;
  • пленочные полоски соединяются между собой с помощью контактов и проводов в указанных местах. Эти контакты бывают медными и латунными, предварительно их нужно заизолировать с помощью ленты, имеющей покрытие из битума. Делается это так: лента складывается двое, внутрь помещается контакт и зажимается с помощью плоскогубцев;
  • на одной из стен на высоте 120-150 см от пола выполняется установка терморегулятора;
Популярные статьи  Переобустройство кухни: 15 главных шагов к преображению

Инфракрасный теплый пленочный пол – практичное решение для тепла в доме

укладку пленки выполняют так, чтобы завершающие провода выходили к стене к термостату. Потребуется установка термодатчика, который будет фиксировать температуру теплых полов. Между ним и терморегулятором выполняется проводное соединение.

Особенности укладки ламината на бетонный пол

Процесс монтажа напольного покрытия стоит начинать с дальнего угла помещения. Расстелив полосу подложки, в угловую зону комнаты нужно установить первую панель. Покрытие не должно примыкать вплотную к стене. Между ним и стеновой поверхностью нужно оставить зазор примерно в 1-1,2 см. Можно использовать для этих целей распорки, которые монтируются вдоль пролегания первого ряда, а также на торцовых частях.

Сразу же накладывается первый элемент второго ряда. При этом панель распиливается пополам. Раскрой материала нужно сделать так, чтобы со стороны прилегания следующего элемента остался торцевой замок.

Далее нужно уложить первый ряд панелей до стены, соединяя элементы между собой с помощью торцовых замков. Если последняя панель у стены не помещается, выполняется распил материала с помощью лобзика.

Укладка ламината на бетонный пол – процедура довольно распространенная и относительно простая для самостоятельного выполнения

Второй ряд выполняется аналогичным способом. Эта технология применима, если вы используете материал с замковой системой «Lock». Ламели с защелкой типа «Click» устанавливаются порядно, то есть к укладке второго ряда не приступаем, пока не смонтирован первый.

Используйте для более наглядного изучения особенностей укладки ламината на бетонные полы видео материал, который размещен ниже.

Аналогичная схема укладки используется при монтаже винилового покрытия. Только в этом случае гибкие панели укладываются на твердое основание в виде фанерных листов или очень плотной подложки из пробки.

Технология монтажа покрытия достаточно проста, чтобы с ней можно было справиться без помощи специалистов. Самый сложный этап – выравнивание бетонного основания, однако и его можно легко осилить.

Как решались проблемы вредных испарений

Понятно, что проблемой номер один являются вредные испарения, на которые, впрочем, существуют свои стандарты. В Европе вся продукция, по количеству в ней формальдегида маркируется Е1 (при выбросе менее или равно 0,124 мг/м³ воздуха), или Е2 (при выбросе более 0,124 мг/м³). В интернете можно встретить утверждения, что есть и класс Е0, соответствующий такому качеству, когда при нагреве до 28 градусов выброса не происходит. Но это не соответствует истине.

Теплый пол под ламинат на деревянный пол: пошаговая инструкция + схемы

Класс Е1 – самый безопасный

На этот стандарт ориентируются и российские производители. У американцев есть свои нормативы, которые, надо сказать, очень схожи с европейскими. А вот японские нормы включают в себя 4 уровня, от F* (наиболее вредный) — до F****, который и является самым безопасным.

О соответствии изделия тому или иному классу говорит маркировка, а вот какой она будет, зависит от страны-производителя.

Непростая задача

Несмотря на то что дерево обладает рядом неоспоримых преимуществ, которые бессмысленно перечислять, оно также имеет один, но очень крупный недостаток. Оно абсолютно не статично: может расширяться и сужаться при воздействии высоких и низких температур, усаживаться и увеличиваться в размерах и всячески вредить вашему строительству. Если вы решились положить на дощатые половицы бетонную стяжку, то должны понимать, что деревянный пол так просто вам не дастся.

  • В обычных условиях любой мастер порекомендовал бы сухую схему выравнивания, поэтому если у вас есть варианты или вы не очень хороши в строительном деле, присмотритесь к ней.
  • Категорически запрещается заливать бетоном дерево, которое положили недавно. Кстати, материал имеет свойство изменяться даже по прошествии двух-трех лет, но гораздо меньше.
  • Никогда не кладите бетон на дерево – всегда должна быть изолирующая составляющая, о них ниже.

ЧИТАТЬ ТАКЖЕ: Как можно сделать форму для бетонной дорожки своими руками

Устройство бетонной стяжки по деревянным полам

На деревянные полы не рекомендуется укладывать бетонную стяжку, так как значительная масса монолитной плиты создает большие нагрузки на основание. При этом влага, присутствующая в смеси в момент твердения может оказывать негативное воздействие на древесину.

Но существуют случаи, когда альтернативы такому варианту нет, и бетонная стяжка на деревянный пол, доскам, фанере или OSB – единственный выход.

Устройство стяжки пола запрещается по новым деревянным конструкциям, так как высока вероятность больших усадочных деформаций. Особенно это касается полов выполненных по лагам и из половой доски, должно пройти не менее 3-4 лет эксплуатации для полной усадки древесины. Для фанеры и плит OSB этот фактор не критичен, так как материал, прошедший специальную обработку, не имеет усадки.

Перед тем как делать укладку бетонной смеси на деревянное основание, все конструкции должны быть обработаны антисептическими составами. Настил должен быть демонтирован, а лаги, нуждающиеся в ремонте, заменены. В случае недостаточной надежности конструкции требуется ее усиление с помощью установки дополнительных брусьев.

Шаг лаг должен составлять 30-40 см, это обеспечит достаточную несущую способность деревянного основания. После обратной установки настила он покрывается гидрофобным составом, а щели между досками или фанерой заделываются водонепроницающим герметиком.

Древесина способна менять свои геометрические размеры в процессе эксплуатации при изменении влажностного режима, а бетонная стяжка практически стабильна. Поэтому технология заливки бетона по деревянному основанию заключается в создании разделяющей границы между слоями – устройстве «плавающего» пола. В противном случае подвижность деревянного настила может привести к разрушению бетонной стяжки.

Для этого от стен монолитную плиту отсекают по периметру демпферной лентой, а бетон и древесину разделяют рубероидом, пергаментом или битумной мастикой, но лучше сделать прослойку из полиэтиленовой пленки, так как она имеет нулевую адгезию с бетоном и плита будет свободно по ней «скользить».

Демпферная лента из вспененного пенополистирола должна крепиться выше уровня будущей стяжки на 2-3 см, лишнее потом удаляется обрезкой и закрывается плинтусом. Полиэтилен настилается с перехлестом в 10-15 см и с заходом на стены на высоту демпферной ленты. Таким образом, на поверхности деревянного пола создается водонепроницаемое «корыто», в которое будет укладываться бетонная смесь.

Популярные статьи  Шпаклевка гипсокартона под обои: выполняем работу своими руками

Следует избегать случайных проколов гидроизоляционной пленки. В случае образования их необходимо заклеить скотчем. Поэтому для установки маяков нельзя использовать конструкции на саморезах.

Для снижения веса монолитной плиты рекомендуется применять легкие виды бетонов с удельным весом 800-1200 кг/м3. При толщине стяжки в 5 см нагрузка на 1 м2 будет составлять 40-60 кг.

К таким видам относятся:

  • шлакобетоны;
  • пемзобетон;
  • керамзитобетон.

к тому же у таких составов значительно выше тепло- и звукоизоляционные характеристики.

В дальнейшем технология устройства бетонной стяжки пола на деревянное основание аналогична укладке смеси по плитам перекрытий, исключение составляет ее армирование. Для снижения нагрузки на деревянное основание рекомендуется вместо арматуры использовать полипропиленовое фиброволокно или пластиковую сетку.

Стяжка пола, армированная таким образом, имеет меньший вес, но не уступает по прочности основаниям с металлическими сетками.
На деревянный настил можно укладывать дополнительные слои звуко- и теплоизоляции. Разрешается монтировать систему «теплый пол».

При использовании электрического способа нагрева деревянное основание должно быть обработано антипиренами. Уход за бетонным основанием во время процесса твердения также не отличается от стандартного.

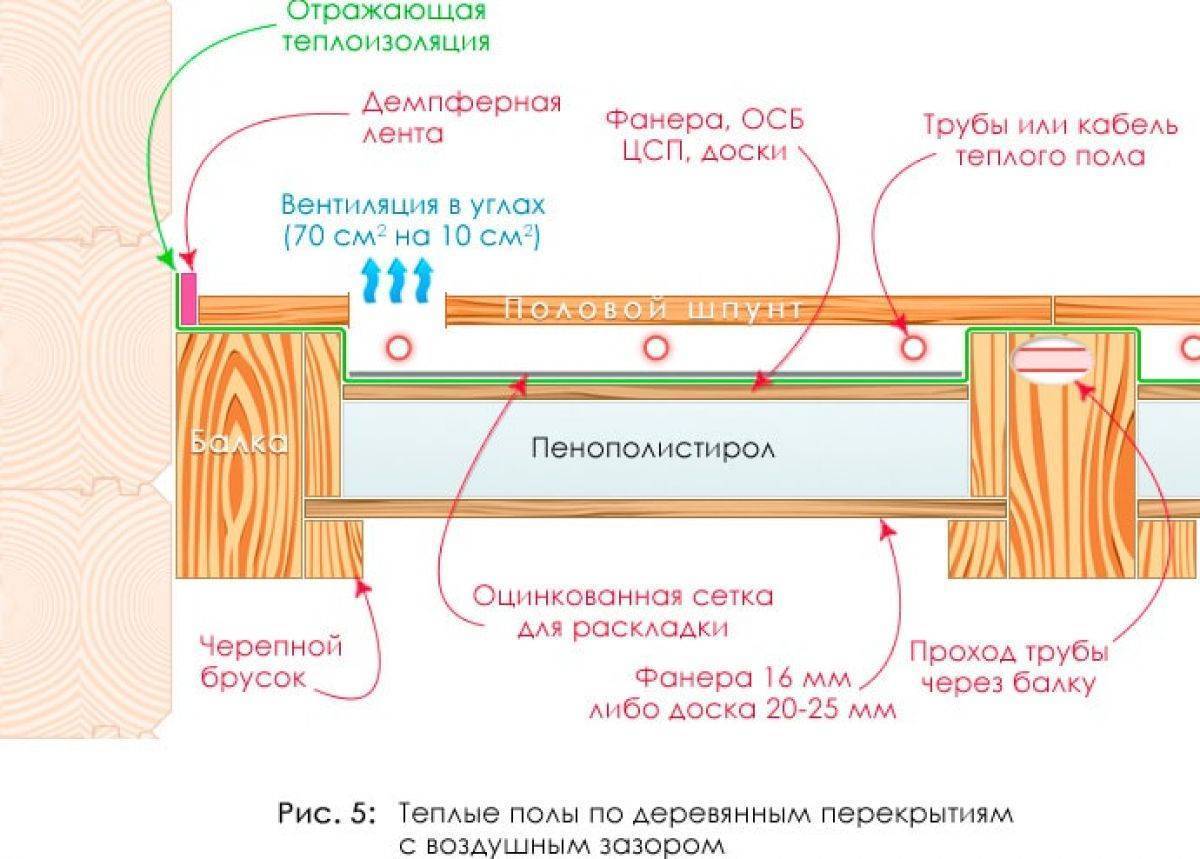

Жидкостное отопление

Напольный жидкостный обогрев представляет собой магистраль из труб, по которым циркулирует теплоноситель в виде жидкости. Это может быть вода, антифриз, пропиленгликоль: его используют в замкнутой системе отопления. Магистраль располагают на ровной бетонной поверхности, закрывают глубокой стяжкой, на которую укладывают подложку, ламинат или другое напольное покрытие.

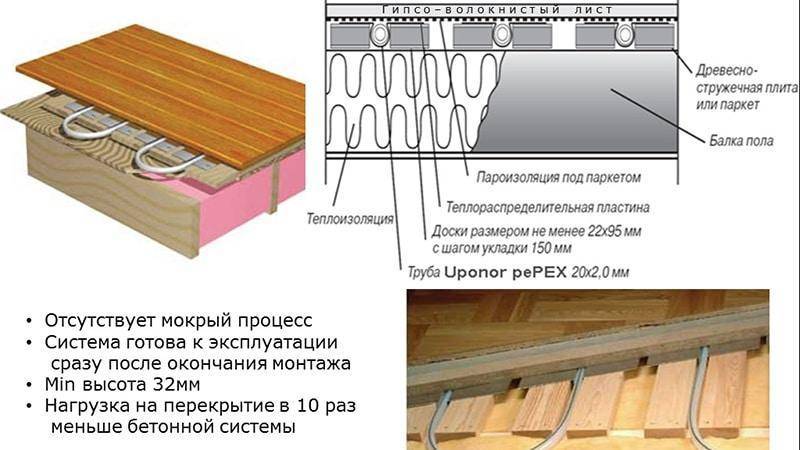

Магистраль с жидким теплоносителем можно располагать и на деревянном полу, но к данной методике монтажа прибегают редко. Деревянный пол не утяжеляет перекрытия. В этом заключается его преимущество. Укладка трубопровода выполняется «по сухому». Не надо замешивать раствор для стяжки, ожидать высыхания бетонного покрытия. В помещение будет меньше грязи. Как укладывают магистраль на деревянное основание?

  • Необходимо провести ревизию пола. Повреждённые лаги следует заменить. Дощатый пол выравнивают с помощью листов фанеры. Их укрепляют саморезами или монтажным клеем. Черновое основание должно быть ровным.
  • Для трубопровода необходимо заготовить контур. Его выполняют из деревянных брусков. Их располагают параллельно с шагом, который равен диаметру трубы; предусматривают место для укладки подложки.
  • Выводят первый ряд из брусков. Отступают определённое расстояние и укладывают 2 ряд.
  • Контур закрывают металлическими пластинами таким образом, чтобы получился желоб. В него укладывают первую линию магистрали.
  • В месте поворота выстраивают желоб дугообразной формы. В этом случае труба будет защищена от механических повреждений.
  • Далее выводят контур для второго витка магистрали. Его располагают на расстоянии 0,5 см от первой конструкции.
  • Контур монтируют по всей поверхности пола. В каждый желоб укладывают металлические пластины.

Рекомендуем: Особенности монтажа тёплого пола Sun power

Теплый пол под ламинат на деревянный пол: пошаговая инструкция + схемы

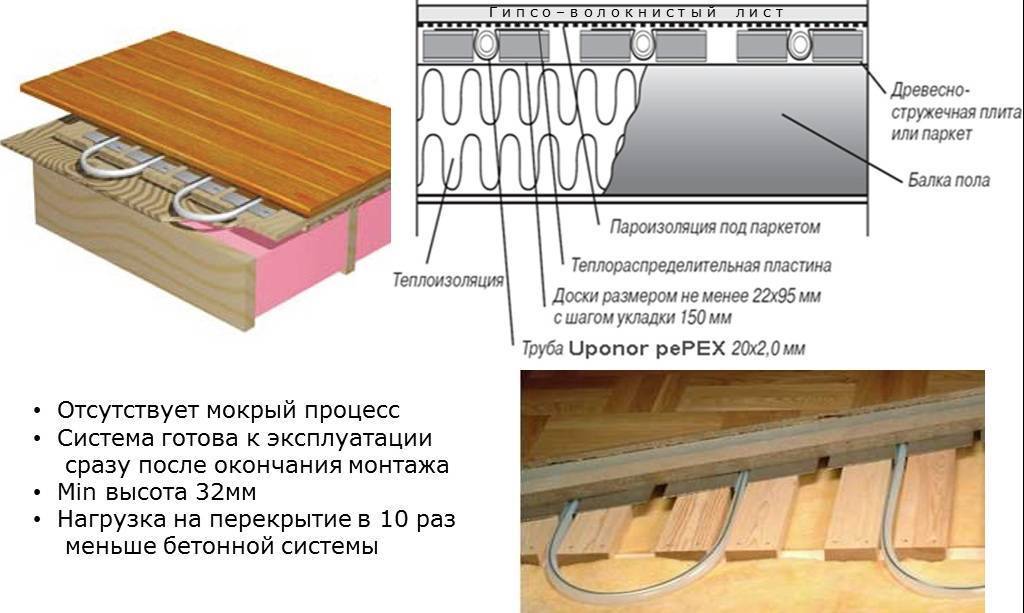

Чтобы облегчить работу по укладке магистрали на деревянную поверхность, используют уже готовые контуры и металлические теплообменные пластины, которые отсоединяют от общего полотна руками, без каких-либо приспособлений; в местах разрыва на полотне предусмотрены пунктирные линии.

Контур выполнен из лёгкого пенопласта, который послужит дополнительным утеплителем для водопровода. Трубу укладывают в пазы. Слегка прижимая её ногами: надевают обувь с мягкой подошвой. Укреплять магистраль не надо. Труба полностью погружается в пазы, образованные деревянным контуром.

После тестирования системы «тёплый пол» трубы закрывают фанерными листами. Их укрепляют саморезами

Следует проявить осторожность, чтобы не попасть в трубу и не нарушить целостность её поверхности. Место саморезов рекомендуют использовать клей для работ по дереву

Далее работают с ламинатом.

  • На фанеру расстилают полиэтиленовую плёнку, фольгированную подложку из экструдированного пенополистирола. Покрытие укрепляют скотчем или клеем.
  • На подложку укладывают ламинат. С торцовой стороны доски предусмотрен соединительный замок «шип-паз».
  • Ламинирование начинают с дальней стороны комнаты, от окна.
  • Необходимо следить, чтобы швы находились в шахматном порядке. Это уменьшит нагрузку на соединительные замки, сделает поверхность более устойчивой.
  • Места соединений рекомендуют обрабатывать воском или мылом.
  • Швы обрабатывают герметиком.

Чтобы правильно уложить ламели необходимо выполнить чертёж и перенести его на поверхность пола. 1 ряд ламината укладывают вдоль самой длинной стены. Используют одинаковые доски. 2 ряд начинают с ½ доски. 3 ряд вновь начинают с целой доски. Очерёдность повторяется. Данная методика монтажа позволяет расположить швы в правильном порядке.

Прокладываем трубы для системы водяного пола

Это можно сделать двумя способами. Их различия заключаются в оформлении каналов для размещения труб. Как правило, применяют технологии установки на основе модулей или реек.

Для первого варианта следует купить специальные готовые модули из ДСП. В них уже вырезаны углубления на определенном расстоянии друг от друга. Эти промежутки зависят от предполагаемой теплоотдачи системы.

Теплый пол под ламинат на деревянный пол: пошаговая инструкция + схемы

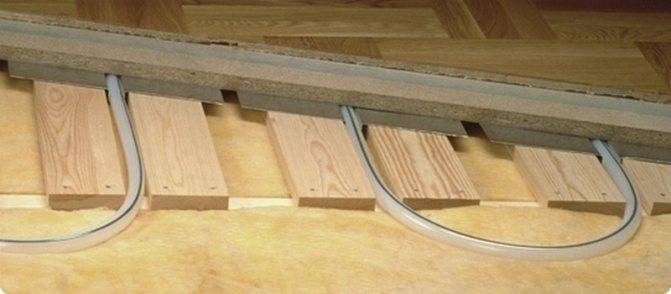

Модульная укладка водяного теплого пола

В комплект такой модульной системы, как правило, входит все необходимое: сами модули с бороздками в них, металлические пластины, крепления и трубы. Остается только собрать конструкцию в соответствии с прилагающейся к изделию схемой. Однако настил пола модульным способом стоит недешево. Поэтому многие предпочитают альтернативу – бюджетный реечный метод.

Он предполагает не оборудование каналов в листах ДСП, а набивку реек. Планки нарезают из доски или фанеры. Промежутки между ними должны быть равны толщине рейки, поскольку в сформированных пазах трубы, внешний диаметр которых составляет 17 мм, не просто должны помещаться свободно, но и не разрушаться от смещения древесины. Ширина направляющих планок зависит от расстояния между трубами в изготавливаемой конструкции. Так, при способе укладки труб «змейкой» с шагом 300 миллиметров, 22 миллиметровая дощечка должна иметь толщину в 278 мм.

Теплый пол под ламинат на деревянный пол: пошаговая инструкция + схемы

Схема реечной укладки
