Теплый пол электрический

Содержание

Устройство подогрева пола из греющих кабелей

Последовательность слоев «пирога» в который укладывается кабель изображена на рисунке.

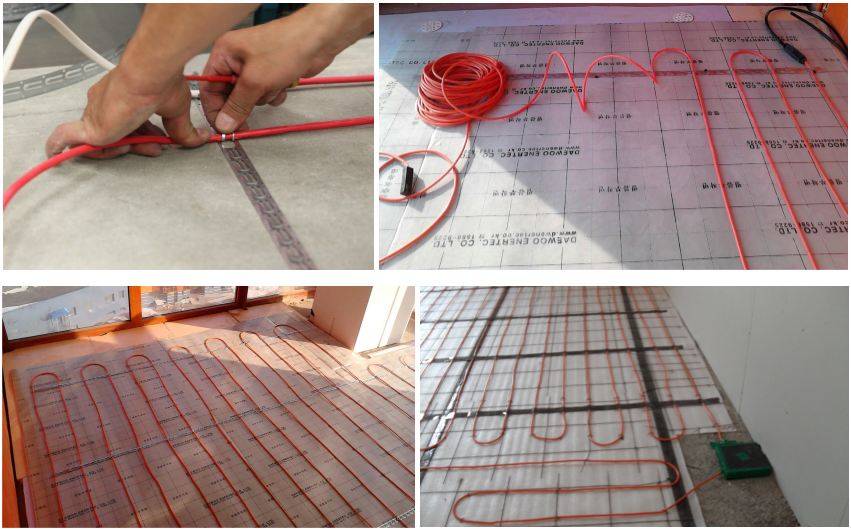

Устройство кабельного электрического теплого пола

Если кратко, порядок действий такой:

  • на ровный очищенный пол укладывается слой теплоизоляции с метализированным покрытием (не с фольгой — она в стяжке разрушается);
  • устанавливаем крепежные элементы (металлическая сетка с небольшим шагом или монтажные ленты);
  • согласно разработанного плана укладки выкладывается кабель, его концы заводятся на терморегулятор;
  • монтируется датчик температуры и тоже выводится к терморегулятору;
  • заливается бетонным раствором слоем не менее 3см;
  • укладывается финишное покрытие только после высыхания (28 дней).

Общая толщина теплого пола может быть от 5см и больше (зависит от толщины теплоизолятора). В качестве напольного покрытия может использоваться керамическая плитка или керамогранит, ламинат, линолеум, паркет.

Заливая стяжку или укладывая плитку, используйте специальные составы для теплых полов. Они имеют большую эластичность, что позволяет им не трескаться при температурном расширении. Если говорить о ценах. Резистивные кабели — самый дешевый греющий элемент для электрического теплого пола. Саморегулирующиеся стоят дороже.

Греющий кабель и мат

Где лучше использовать греющий кабель? Там, где у вас будет минимальная стяжка, либо плитка с клеем – т.е. кухня и санузел.

Как правило, после завершения работ строителями, ни о какой полноценной стяжке речи уже быть не может. Максимум вам остается 5-6см.

Если еще меньше, то выбор однозначен – только нагревательный мат. Его можно укладывать непосредственно в слой плиточного клея.

К недостатку электрического теплого пола можно отнести то, что помимо своего помещения, вы еще будете прогревать и потолок снизу. За свой счет вы будете отапливать и соседей.

У вас теплый пол, у них – теплый потолок.

Таблица сравнения эффективности нагревательного кабеля и пленочных инфракрасных полов:
Сравнить цены на текущий день теплых полов с нагревательным кабелем или матами и инфракрасной пленкой, а также их комплектующих можно здесь.

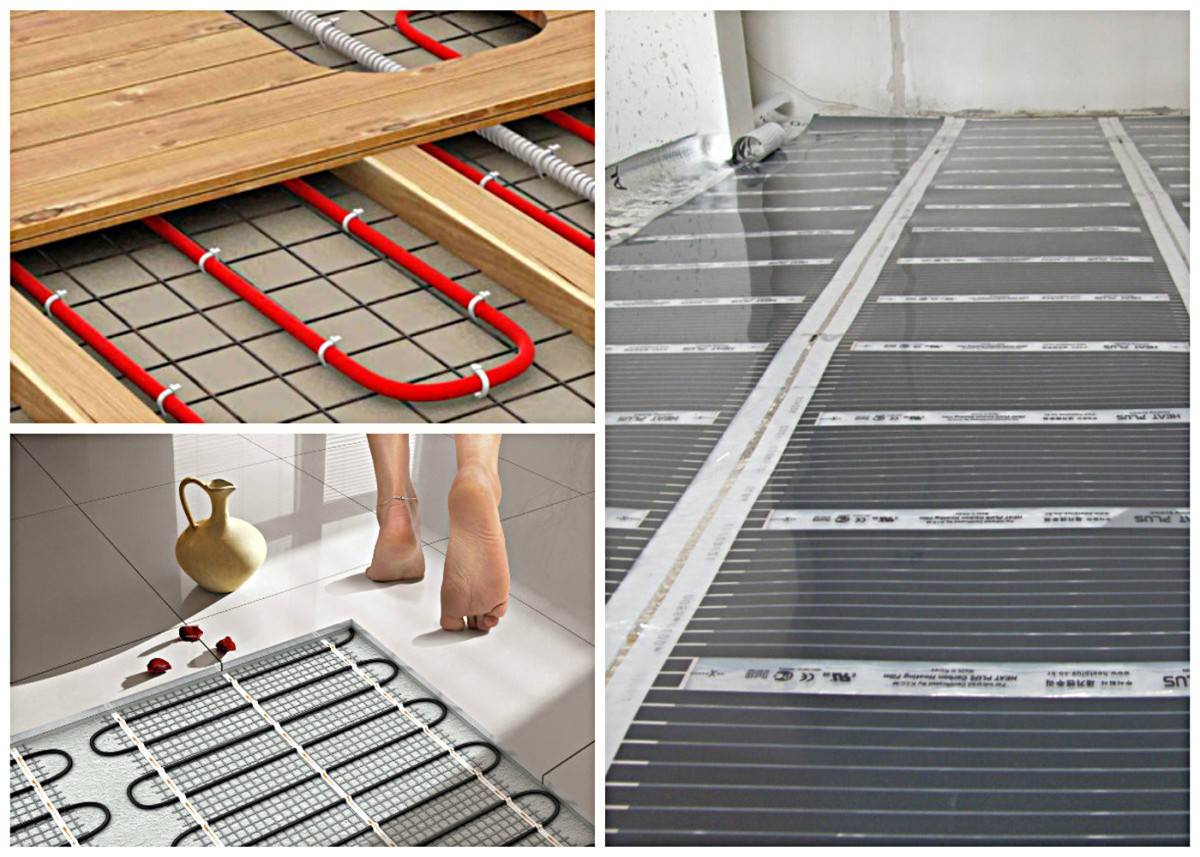

Разновидности теплых полов

Теплые полы классифицируются по виду нагревательного элемента. Существуют три основных вида подобных систем:

  • электрические:
  • жидкостно-электрические (трубы с водой и греющим кабелем): кабельные и пленочные;
  • водяные.

Электрические теплые полы работают по принципу инфракрасного излучения. Они антиаллергенные, равномерно распределяют тепло по высоте и не создают конвекционных потоков. Напольное покрытие для электрического пола может быть почти любое, кроме пробкового пола (низкая теплопроводность) и натуральной паркетной доски (рассыхается).

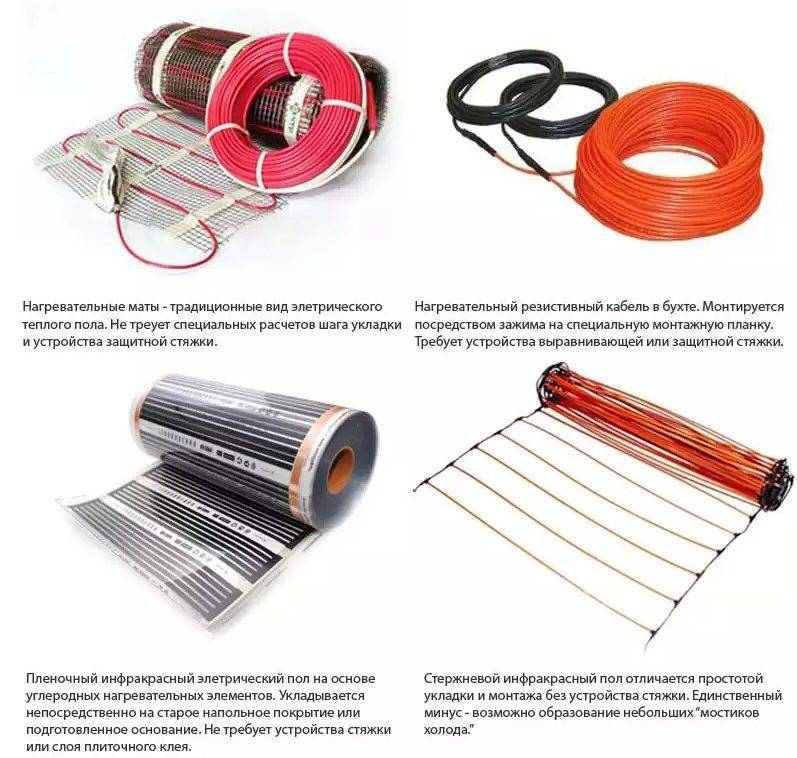

Теплый пол электрическийПроизводится три вида таких конструкций: кабель на катушке, в секциях и матах. Первый внешне не отличается от обычного кабеля, но работает по другому. Если основная задача обычного кабеля — передавать электричество на расстоянии, не нагреваясь, то цель нагревательного кабеля — полностью преобразить электрическую энергию в тепловую. Его изоляция и оболочка могут выдерживать температуру 60−70оС.

Существуют две разновидности нагревательных кабелей:

  • резистивные (с постоянным показателем сопротивления);
  • саморегулирующиеся (температура пола меняется в зависимости от колебаний температуры воздуха). Это значит, что у окон и дверей такой кабель прогревается больше, под мебелью — меньше.

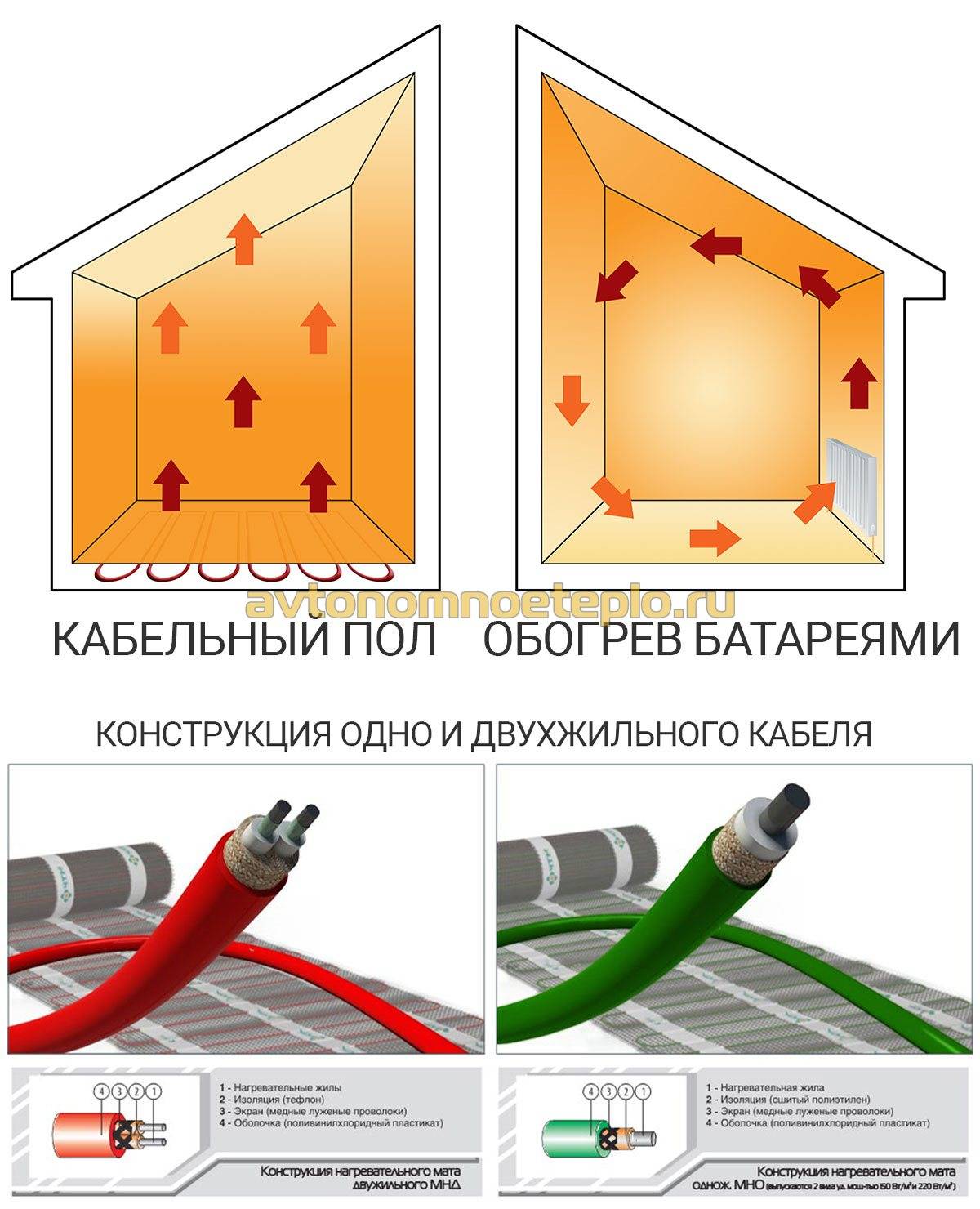

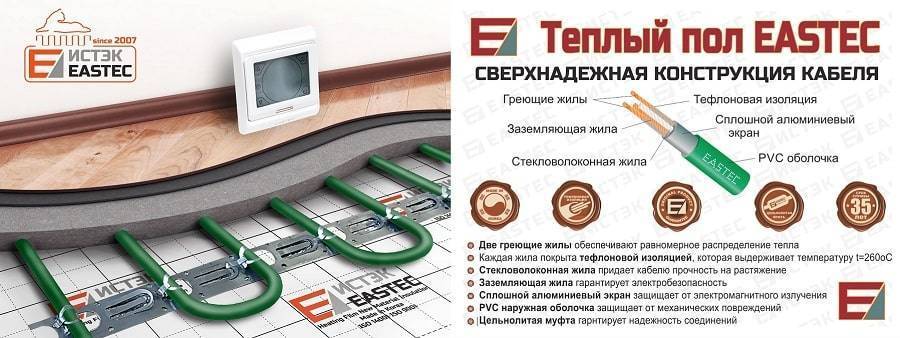

По конструкции кабель может быть одножильный или двухжильный. При монтаже первого оба конца должны располагаться в одном месте. Если используется двухжильный кабель, то в этом нет необходимости. Он состоит из двух жил, проводящих электрический ток. Жилы заизолированы резиной, покрыты арматурой из стекловолокна и алюминиевым экраном.

Кабельная система всегда укладывается в стяжку. Нагревательный мат по конструкции более сложный, чем кабель. В мате кабель уже уложен в секции, поэтому его можно укладывать на стяжку.

В жидкостном электрическом полу кабель уложен в незамерзающую жидкость, поэтому практически не перегорает. Электроэнергию он потребляет более экономично и проще ремонтируется — заменяется вышедший из строя участок, для соединения используя муфты. Его можно монтировать после отделки, уровень полового покрытия повышается всего на 2−3 мм, монтаж можно осуществить очень быстро (приклеить маты к полу).

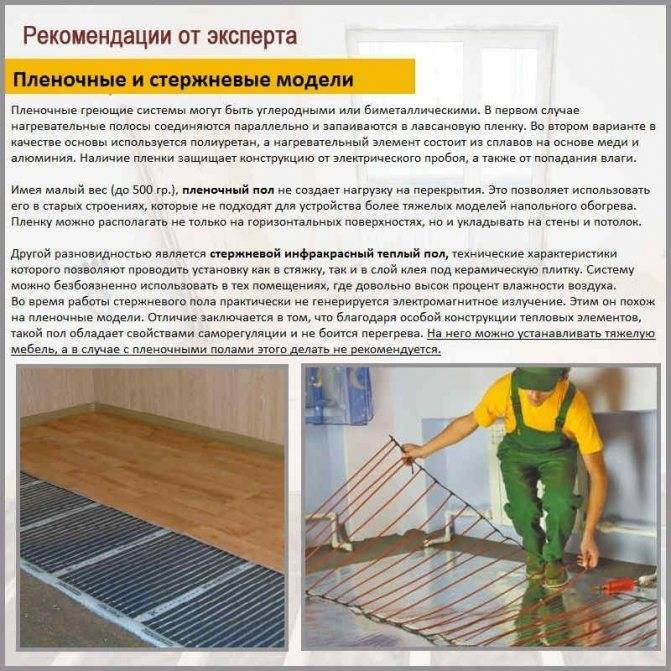

Теплый пол электрическийПленочный электрический теплый пол появился относительно недавно. Существуют два вида подобных конструкций: углеродные и биметаллические. В углеродном между двумя слоями пленки из лавсана впаяны проводники из сплава меди и серебра и полоски графита. Такие элементы можно установить не только на полу, но и на стенах или потолках, в закрытых помещениях и на открытых пространствах. Основное преимущество — небольшая толщина (менее полумиллиметра), что не меняет высоту помещения. Такой пол монтируется очень быстро, при необходимости его можно перемещать. Считается, что углеродный пол создает уровень инфракрасного излучения, больше всего подходящий человеку.

В биметаллической конструкции полиуретановая пленка, в которую уложен алюминиевый и медный сплав. Продается такой пол в рулонах, площадь которых разделенна на квадратные секции которые при необходимости можно разрезать. Такую пленку нельзя укладывать под плитку. В качестве напольного покрытия для дома можно использовать ковролин, ламинат или линолеум. Нагревательная пленка обладает высокой теплопроводностью и легко отдает тепло. Теплый пол-пленка подходит для помещений с низким уровнем влажности (не стоит монтировать в ванной или на кухне).

Водные теплые полы чаще всего используют с целью снизить нагрузку на систему отопления с радиаторами. Но иногда можно обойтись и без радиаторов. Теплоноситель водяного теплого пола — горячая вода, которая перемещается по трубам. Вода греется в котле или поступает из основной системы отопления. Теплый пол с водой можно использовать в жилых (частных и многоэтажных домах), в отдельных квартирах, в культурных или спортивных сооружениях, стадионах, ангарах, на аэродромах (для обогрева взлетно-посадочных полос). Можно монтировать как во время возведения зданий, так и при капитальном ремонте.

7 этап – чистовая отделка теплого пола

После того, как система проверена можно приступать к
чистовой отделке электрического теплого пола – укладка плитки, ламината.

Стоимость монтажа теплого пола электрического за 1 м2

Как видим, монтаж электрического пола не вызывает больших сложностей. В таблице ниже указана стоимость монтажа с привлечением наемных мастеров. В среднем цена за м2 при монтаже «под ключ» составляет 600 руб./м.кв. без учета стоимости материалов.

Проанализировав предложения разных компаний, стоимость устройства электрического теплого пола с материалами будет варьироваться от 2000 до 4700 руб за метр квадратный (по данным на конец 2016 года). При этом минимальная цена действует при заказе от 250 м.кв. либо в случае если объявление дал частный мастер, а не строительная фирма.

Таким образом, выполняя монтаж электрического теплого пола
своими руками – это возможность существенно сэкономить на работе.

Какая стоимость электрического теплого пола

Примерные цены на различные виды теплых полов от известных производителей:

  • Термомат Warmstad WSM мощностью 100 Вт, занимает площадь 0,65 кв. м. Стоит 1665 руб.*
  • Теплый пол CLIMATIQ мощностью 50 Вт, площадью 0,5 кв. м. Его цена равна 1550 руб.
  • Греющий кабель IQ Watt Floor cable длиной 7,5 м. Площадь обогрева равна 1,0 кв. м. Стоимость составляет 2608 руб.

Выбрав подходящую конструкцию кабельного теплого пола и установив ее, владелец квартиры получит удобное и надежное средство обогрева квартиры

При этом важно знать, как правильно сделать выбор подходящей марки и как происходит процесс монтажа

*Приведенные цены актуальны на декабрь 2020 года.

Теплоизоляция пола

Чтобы направить потоки тепла вверх в помещении, потребуется провести теплоизоляцию пола, для чего можно использовать утеплители толщиной до 4 мм, дополнительно можно уложить и фольгированное покрытие для отражения тепловых волн.

Если работы проводятся в частном доме и речь не идет о помещении над неотапливаемым подвалом, то вопросами теплоизоляции можно пренебречь, так как все произведенное тепло останется в доме, правда, распространяться будет в разных направлениях. Но для того чтобы гарантированно получить нужные показатели в конкретном помещении, без теплоизоляции не обойтись.

Популярные статьи  Как сэкономить на ремонте квартиры: 10 хитростей

Лучшим материалом для теплоизоляции будет пенофол, снабженный специальным самоклеющимся слоем и фольгированным покрытием. Монтаж утеплителя обязательно следует производить с заходом на стены в 5-8 см, излишки после окончания работ просто подрезаются малярным ножом.

Демпферная лента, уложенная поверх теплоизоляционного материала по периметру стены, будет служить компенсатором при нагревании.

Кабель можно укладывать непосредственно на утеплитель, но рекомендуется использовать специальную металлическую сетку, которая исключает прямой контакт между ними.

Укладка теплого пола поверх качественной стяжки

Если чистовая стяжка высокого качества, нет смысла ее разрушать, теряя время и средства. Достаточно будет зачистить поверхность до голого цемента (если там был слой клея: например, для укладки паркета). Затем сверху укладываются кабели теплого пола (разумеется, с использованием монтажных лент) и сервисная проводка (термометр, линии питания). После окончательной проверки и контрольного включения, можно приступать к укладке финишной стяжки. Если вы планируете ламинат либо линолеум — оптимальный вариант, это жидкий самовыравнивающий пол.

Теплый пол электрический

Толщина стяжки над кабелем нагрева в этом случае должна быть не менее 10 мм.

Если вы планируете укладывать керамическую плитку, можно обойтись без второй стяжки. Просто слой клея должен покрывать нагревательные элементы на 2–3 мм.

Теплый пол электрический

Разбираем виды теплых полов

Установка теплых полов под кафельную плитку начинается с выбора греющего оборудования. Некоторые специалисты и потребители заявляют, что гораздо выгоднее прокладывать водяные полы, но это возможно далеко не всегда. Кроме того, у них есть определенные минусы:

  • Для укладки водяных труб потребуется мощная бетонная стяжка – она заливается поверх уложенных труб, ее толщина достигает 70-80 мм;
  • Бетонная стяжка создает давление на черновые полы – актуально в многоэтажных домах, где плиты перекрытия не рассчитаны на подобные нагрузки;
  • Водяная труба подвержена риску выхода из строя – это может привести к затоплению соседей и лишним расходам на ремонт.

Они более применимы в частных домовладениях, где есть возможность оборудовать их еще на этапе строительства или ремонта.

Обратите внимание, что в случае прорыва водяных теплых полов, ремонтировать придется не только свою квартиру, но и чужую.

Электрический теплый пол под плитку представлен тремя основными разновидностями:

  • Нагревательный кабель – самый оптимальный вариант;
  • Нагревательные маты – несколько дороговато, но эффективно;
  • Инфракрасная пленка – не самый разумный вариант.

Давайте рассмотрим возможность их применения совместно с кафельной плиткой.

Инфракрасная пленка

Выбирая электрические теплые полы под плитку, потребители непременно знакомятся с инфракрасной пленкой. Эта пленка обеспечивает подогрев напольных покрытий с помощью инфракрасного излучения, под действием которого они становятся теплыми. Но для укладки под кафельную плитку или керамогранит она не подходит – гладкая пленка не сможет нормально соединиться с плиточным клеем или раствором, из-за чего кафель просто отваливается, пусть не сразу, а со временем.

Также электрическая инфракрасная пленка не сможет обеспечить соединение плиточного клея и основного пола, несмотря на наличие специальных технологических отверстий. Готовая конструкция получается ненадежной и недолговечной, она так и грозит развалиться по частям. Делаем вывод – под плиточный пол необходимо какое-то другое греющее оборудование, инфракрасная пленка сюда не подходит.

Нагревательные маты

Возможность смонтировать электрический теплый пол без стяжки под плитку обеспечивают вышеупомянутые греющие маты. Они представляют собой модульные конструкции, уже готовые для проведения монтажных работ – это небольшие участки из прочной сетки, на которых закреплены отрезки греющего кабеля. Раскатываем на ровной поверхности, наносим клей, укладываем плитку, даем высохнуть – теперь все готово, можно смело ходить по ней и ставить мебель.

Электрические теплые полы под плитку, созданные на основе греющих матов, радуют легкостью в установке. Они не требуют громоздкой и тяжелой цементной стяжки, но отличаются своей дороговизной – это небольшой минус, с которым придется смириться. Зато мы можем смело монтировать их на черновые поверхности и сразу же приступать к укладке кафельной плитки или керамогранита.

Нагревательный кабель

Теплый кабельный пол под плитку – более стандартное и дешевое решение, по сравнению с вышеупомянутыми матами. Он порадует теплом и продолжительным сроком службы, а также низкой вероятностью поломки. Электрические полы с подогревом такого типа монтируются на основе трех видов кабеля:

  • Одножильный – не самое достойное решение. Все дело в том, что такой формат кабеля требует подключения проводов сразу к двум концам, а не к одному. Это не очень удобно и приводит к заметным трудовым затратам;
  • Двухжильный – более продвинутый кабель для монтажа электрического теплого пола под плитку. Он легкий в укладке, так как не требует кольцевого подключения;
  • Саморегулирующийся кабель – он легко нарезается практически в произвольную длину, благодаря особой внутренней структуре может автоматически регулировать температуру нагрева.

Используя для монтажа электрического теплого пола под кафель саморегулирующийся кабель, вы получаете возможность сэкономить на электроэнергии. Также специалисты и потребители отмечают более равномерный прогрев, чего трудно достичь при использовании греющих элементов другого типа.

Итоговые выводы

Электрический подогрев пола под плитку мы можем реализовать двумя способами – с помощью нагревательного мата или греющего кабеля. Инфракрасная пленка для наших целей не подходит, ее лучше использовать с ламинатом. Точнее, использовать ее можно, но только на свой страх и риск – если класть плитку прямо на пленку, то никто не сможет гарантировать продолжительный срок службы такой конструкции. Велика вероятность ее выхода из строя уже в самое ближайшее время.

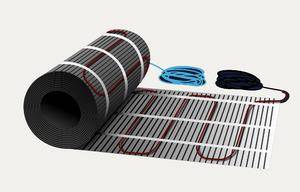

Нагревательный мат для теплого пола

Нагревательный мат для теплого пола устройство

Представляют из себя греющий кабель, который закреплен на сетке. Продаются они в виде рулонов.

Для крепежа мата к полу не требуется монтажная лента, что упрощает и ускоряет установку пола.

Кроме того, можно сделать теплый пол поверх старого кафеля.

Маты устанавливаются непосредственно в слой плиточного клея, толщина которого не должна превышать 5 мм.

Монтаж нагревательного мата

Монтаж нагревательного мата осуществляется также, как монтаж кабеля в слой плиточного клея (смотри выше).

Монтаж терморегулятора производится аналогично.

Виды теплых полов

Сейчас существует три основных вида теплого пола, которые различаются по типу теплоносителя, а также имеют разную технологию обустройства. Однако в целом их объединяет одно основное достоинство – нагревательный элемент устанавливается прямо в пирог пола, за счет чего и происходит его нагрев. При этом воздушные массы, находящиеся в комнате, также прогреваются, но у пола воздух будет теплее, выше же этой границы, на уровне головы человека, воздух остается немного прохладным, что позволяет создать оптимальный микроклимат в комнате.

Электрический пол под плитку

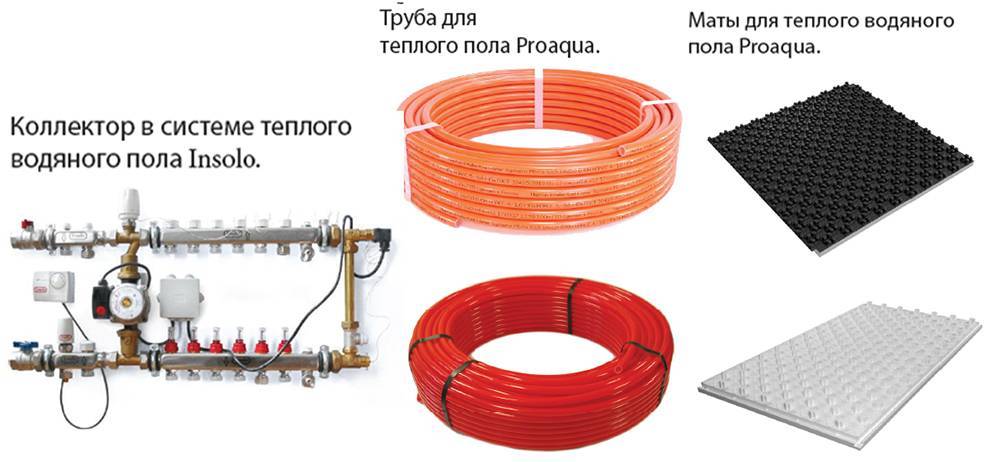

Подогрев на основе воды

В этом случае теплоносителем является обычная подогретая вода, которая течет внутри труб, уложенных по определенной схеме и залитых бетонной стяжкой. Срок службы такой системы составляет примерно 20 лет. Довольно надежный и безопасный вариант, но используется либо в частных домах, либо в новостройках, где есть возможность подключения такого пола. В старых многоэтажных домах без разрешения управляющей компании подключить водяной пол не получится, так как монтаж будет предполагать его подсоединение к центральной системе отопления, не рассчитанной на дополнительные нагрузки – в других квартирах может стать очень холодно.

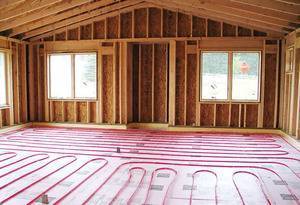

Водяной теплый пол

Недостатками такой конструкции могут выступать вероятность появления протечек и риск затопления помещений, расположенных ниже, а также склонность некоторых типов трубопровода к коррозии. Монтаж, конечно, трудоемкий, но это один из самых экономных вариантов пола. Устанавливать такой подогрев можно под любое финишное покрытие. Однако, если вы хотите использовать возможности водяного тёплого пола максимально эффективно, изучите особенности разных покрытий. Найти идеальный вариант поможет наша статья.

Принцип действия водяного теплого пола

Нагрев при помощи кабеля

Такие полы могут монтироваться в абсолютно любом помещении – хоть в старых, хоть в новых квартирах, домах, офисах и т. д. Этот вариант стал настоящим спасением для тех, кто не может по какой-то причине сделать водяной теплый пол. Система является достаточно простой в монтаже и представляет собой по особой схеме уложенный электрический кабель, находящийся внутри стяжки. Он преобразует электроэнергию в тепло.

Монтаж кабельного теплого пола

Для обустройства подогрева могут применяться саморегулирующиеся и резистивные кабели. В последнем случае обычно используется двужильный (одножильные часто становятся источниками вредного для организма излучения, потому их и не предпочитают использовать). Саморегулирующиеся провода не имеют тех недостатков, которые есть у резистивных. Обычно кабельный пол применяется в случае, если финишное покрытие будет выполнено из плитки или линолеума.

Популярные статьи  Расширительный бак для холодной воды: обзор баков, какой лучше купить

Нагревательный кабель

ИК пол

Это, пожалуй, самая популярная система подогрева пола, так как не требует заливки новой стяжки, проста в монтаже, но по качеству не уступает другим вариантам обогрева. Представлена она тонкими матами, имеющими карбоновые полосы, соединенные друг с другом проводами. Такие полы быстро нагреваются, но и быстро остывают (иногда эта функция нужна), очень тонкие, позволяют быстро отрегулировать температуру нагрева, экономны в плане энергозатрат, просты в ремонте и полностью безопасны для человека. Работает такая система также благодаря электричеству. Недостаток есть – небольшая статика и из-за этого – притяжение пыли к основанию. Подробнее про инфракрасный тёплый пол в зависимости от финишного покрытия читайте в отдельных статьях портала: здесь под ламинат, а здесь — под плитку.

ИК теплый пол под ламинат

Таблица. Сравнение характеристик разных систем.

Характеристика Водяной пол Электрический пол
Наличие ЭМИ Нет Возможно, в зависимости от типа кабеля
Возможность обустройства в многоквартирных домах Только в новостройках при наличии отдельного подключения Да
Быстрое управление настройками Нет Да
Зависимость от сезона отопления Да – в квартирах и нет – в частных домах Нет
Сроки монтажа Длительные из-за необходимости заливки стяжки Короткие
Возможность укладки любого финишного покрытия Да Определенные типы покрытий нельзя класть поверх электрического пола
Простота ремонта Сложный ремонт В случае с ИК полами – быстрый ремонт

Цены на электрический теплый пол «Теплолюкс»

электрический теплый пол теплолюкс

Если вы ещё не определились с видом тёплого пола, прочитайте нашу статью с инструкцией по выбору. Там мы подробно рассмотрели преимущества и недостатки разных материалов и составили список рекомендаций.

ИК пленка для теплого пола

Почему теплые полы лучше укладывать под плитку

Если вы научитесь самостоятельно укладывать теплый электрический пол под плитку, вы сэкономите значительные средства при проведении тех или иных ремонтных работ у себя в доме, а также придадите вашему помещению привлекательный внешний вид. Поскольку плитка имеет такие свойства:

  • отличный внешний вид;
  • практичность;
  • хорошие показатели теплопроводимости;
  • способность сохранять свой первоначальный внешний вид даже при условиях повышенных температур (в отличие от дерева, которое под воздействием высоких температур деформируется).

Посмотреть наглядно, как выглядит укладка плитки на теплый пол, можете на прилагаемом видео.

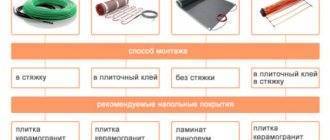

Выбор типа электрического подогрева под напольное покрытие

Под каждый вид напольного покрытия требуется установка своего нагревательного элемента. Не все из них могут работать с плиткой или ковролином. Некоторые не могут укладываться под ламинат или паркетную доску.

Электрический пол под плитку

Под керамическую плитку и керамогранит можно укладывать:

  • резистивные и саморегулирующиеся кабели;
  • маты из кабеля;
  • стержневые теплые полы.

Теплый пол под ламинат

С ламинатом совместимы следующие виды электрических теплых полов:

  • инфракрасная пленка;
  • греющие кабели;
  • электрические маты;
  • стержневые маты.

Карбоновые пленки — лучший электрический теплый пол под ламинат

Выбор теплого пола в квартире многоэтажного дома

Например, вам порекомендовали водяные теплые полы в многоквартирном доме. Первое, что вы должны спросить у специалистов-монтажников – откуда они будут брать теплоноситель?

В квартире его можно взять из двух источников:

система ГВС (горячее водоснабжение)

система радиаторного отопления

Система радиаторного отопления неудобна двумя факторами:

она работает только в отопительный период

Соответственно ваши теплые полы будут большую часть года простаивать.

обязательно должен присутствовать делитель температуры от общей системы

Во-первых, он не дешевый. А во-вторых, занимает в комнате существенное пространство.

Теоретически подключиться можно, но необходимо обеспечить достаточно низкую температуру для теплых полов. Прямое соединение будет сопровождаться температурой в 70 градусов и выше, а это просто перегреет напольное покрытие.

Максимально рекомендованная температура для водяных теплых полов 28 градусов для жилых помещений и 31 градус для санузлов.

Вы не сможете ни в каких инстанциях легально оформить ваше подключение. А при выявлении подобного факта при проверке, запросто нарветесь на штраф. Плюс заставят за свой счет все демонтировать.

Поэтому водяные теплые полы в многоквартирном доме большинство грамотных специалистов монтировать не рекомендуют:

от систем отопления неудобно

от ГВС нельзя

Можно конечно придумать и автономную емкость с водой, однако не забывайте, что правилами запрещено размещать ”мокрые зоны” над жилыми помещениями соседей. А водяной теплый пол как раз таки и будет считаться такой зоной. Если только вы не проживаете на первом этаже.

Остается только вариант с электрическими теплыми полами.

А вот если у вас частный дом, то здесь уже выбор более богатый. Можно остановиться как на электрическом отоплении, так и на водяном. Но что же лучше выбрать?

Оформление завершающего этапа монтажа

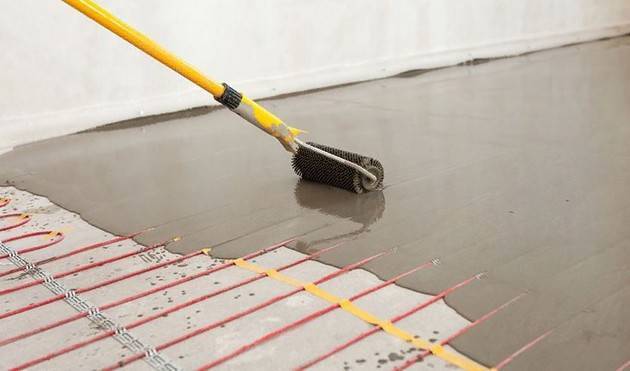

В конце работ пол с электрической основой заливается тонким слоем раствора, не больше 1 сантиметра. После его полного высыхания проводится повторная проверка работоспособности механизма. Если все работает, то можно приступать к поклейке плитки или же облицовке другим напольным покрытием.

Не забывайте о том, что при укладке термо-пола помещение не должно подвергаться сквознякам, а включение пола проводится лишь после абсолютного высыхания бетонной стяжки.

Укладка электрического теплого пола имеет несколько преимуществ. Такой пол создаст в комнате мягкую и равномерно распределенную теплоту, не нарушит обычную влажность, и не будет сушить воздух. Помимо этого теплые электрические полы гармонично впишутся в какой-либо интерьер, поскольку не займут в комнате много места и дадут возможность убрать радиаторы. Ни для кого не секрет, что конвективная система отопления менее комфортна и экономична, чем электрические обогревающие полы.

Так что для тех, кто любит уют и приятные ощущения, станет отличным решением установка такого вида конструкции. Теплая поверхность ламината или плиток принесет вам массу позитивных эмоций, а скрытая система не испортит внешний вид комнаты, обеспечивая ее теплом.

В чем отличие электрического «теплого пола» от водяного

Сравнительный анализ водяного и электрического подогрева пола невозможен без учета специфических особенностей каждой системы отопления.

Водяной «теплый пол» использует в качестве источника тепла жидкий теплоноситель, циркулирующий по проложенным в стяжке пола трубам. Подогрев воды осуществляется в котлах, которые могут работать на газе, жидком и твердом топливе.

У электроподогрева напольного покрытия источником тепла служит специальный кабель, греющийся при прохождении электрического тока. Его так же монтируют внутри стяжки.

  • экономичность — по расчетам специалистов, водяной «теплый пол» по затратам на обогрев лучше центрального отопления на 30%, а в отдельных случаях и на 60%, электроподогрева пола — в 4-5 раз;
  • большой, до 50 лет, срок эксплуатации;
  • устройство под все имеющиеся в продаже виды пола (линолеум, ламинат, паркет, плитка и т.д.);
  • универсальность — нет ограничений по виду и типу помещений (по зданиям есть запреты);
  • экологичность — отсутствуют выделение в воздух вредных веществ и электромагнитное излучение, параметры влажности в помещении изменяются, но не существенно (радиаторы сильнее сушат воздух);
  • комфортная ходьба по полу босиком;
  • эстетичность — вся система скрыта, нет видимых труб и радиаторов отопления. Это позволяет дизайнерам применять самые неожиданные решения при расстановке мебели и оформлении интерьера.

Есть и недостатки:

  • необходимо иметь техническое помещение для подогрева теплоносителя;
  • высота помещения значительно уменьшается, минимум на 8 см, из-за необходимости укладывать утеплитель между стяжкой и основанием пола (чтобы не обогревать подвал) и более толстой стяжкой (дополнительно необходимо закрывать трубы на 2-4 см толщиной);
  • высокая стоимость комплекта оборудования (отопительный котел, центробежные насосы, смесительные узлы и т.д.) — примерно в 5 раз выше стоимости кабельной системы обогрева;
  • сложный и трудоемкий монтаж — нужен опыт соединения труб и заливки стяжки (незначительные ошибки могут вскрыться через пару месяцев, в итоге пол и систему придется менять);
  • запрещено устанавливать в многоэтажных домах;
  • нет возможности ремонта — при протечке демонтируются и пол, и стяжка;
  • несмотря на наличие смесительного узла, регулировка температуры теплоносителя затруднена, в результате чего возникают постоянные скачки температуры, что хорошо видно у твердотопливных котлов;
  • неравномерный прогрев пола — по мере прохождения по трубам теплоноситель остывает;
  • требуется постоянное обслуживание при использовании твердотопливных котлов (регулярно подкладывать топливо);
  • большой вес стяжки, что требует усиления основания, если не укладывалась железобетонная плита перекрытия.
Популярные статьи  Пропорции бетона: как правильно замесить

Среди достоинств электрического подогрева пола специалисты выделяют:

  • возможность укладки на систему электрообогрева любых напольных покрытий;
  • всеохватность — можно монтировать в одно- и многоэтажных домах, квартирах и офисах, гостиной, ванной, на кухне и т.д.;
  • низкая цена комплекта оборудования;
  • простой монтаж — выполнение работ под силу хозяевам жилья;
  • очень точная, до 0,1 градуса по Цельсию, регулировка температуры источника тепла благодаря термодатчикам и терморегуляторам;
  • система компактная, не требует дополнительных помещений и легко прячется;
  • нет необходимости в обслуживании;
  • высокий уровень комфорта в помещении: приятный теплый пол, регулируемая температура воздуха, отсутствие циркуляции воздушного потока;
  • большой срок службы при соблюдении элементарных правил эксплуатации (наиболее распространенная ошибка — нарушение режима включения и выключения системы);
  • равномерный прогрев поверхности пола, как в отдельной комнате, так и в квартире в целом.

Есть и минусы:

  • высокие эксплуатационные расходы (при отоплении квартиры расход электроэнергии достигает 10-15 кВт/час);
  • требуется замена подводящей электропроводки на более мощную (стандартные варианты не рассчитаны на высокие нагрузки);
  • высота помещения уменьшается на 7-10 см;
  • необходимо мощное перекрытие из-за тяжелой стяжки;
  • сложный, но не требующий полного демонтажа стяжки, ремонт (в отличие от водяного «теплого пола», место потери контакта легко определяется приборами).

Рассмотренные сильные и слабые стороны каждого вида обогрева помещения не позволяют сделать однозначный вывод: «теплые полы» — водяные или электрические, что лучше.

Продолжим анализ. Для этого будем сравнивать технико-эксплуатационные характеристики.

Подготовительные работы для правильного монтажа

Теплые полы различаются на электрические и водяные. В первом случае под стяжку укладываются нагревательные маты либо кабель, а во втором – трубы с теплоносителем. При самостоятельном исполнении в отечественных домах обычно делают системы с водой, нагреваемой в котле на том или ином топливе. Такой вариант более дешев, прост в устройстве и исключает проблемы с короткими замыканиями.

Прежде чем приступать к монтажу теплого пола, необходимо подготовить черновое основание под ним. Оно должно быть ровным и чистым. Небольшие выступы и углубления допустимы, но не более 1 см в высоту.

Подготовка полового покрытия

Если основание неровное или под уклоном, то оно подлежит выравниванию раствором из ЦПС либо при помощи песка. Главная задача здесь – сделать ровную поверхность под укладку пирога «теплого пола» при дальнейшем монтаже всей системы. Это и гидроизоляционные пленки и теплоизоляция из плит ЭППС. Первые не должны порваться из-за какого-либо камешка, а вторые сломаться на излом при нагрузках сверху из-за оставленной снизу неровности.

Теплый пол

Монтаж теплого пола электрического с использованием термоматов

Если в качестве будущего напольного покрытия выбрана кафельная плитка, то кабельный нагревающий мат — лучшее решение для обустройства теплого пола.Такие термоматы могут быть одножильными или же двужильными:

  1. Первый кладется на подготовленную стяжку и отлично нагревает напольное покрытие до максимально комфортной температуры. Отличительная особенность одножильных термоматов — это два, так называемых, «холодных конца», длиной от 2,5 до 5 м.
  2. Второй (двужильный) укладывается практически под любое финишное покрытие на пол. Это электросистема с много большей, нежели у одножильной, теплоотдачей. Имеет 2 конца — один «глухой», другой «холодный». В монтаже такой теплый пол чрезвычайно прост и гарантирует обогрев всего помещения, а не какой-то одной его части.

1 этап – создание проекта и выполнение расчетов

Начало работ по обустройству системы электрический теплый
пол начинается с выбора типа нагревательного элемента.

В зависимости от этого выделяют такие типы систем:

кабельные полы. За подачу тепла отвечает нагревательный
кабель, укладываемый на подготовленное основание. Монтаж кабеля выполняется с
использованием дополнительных крепежей или сетки;

нагревательные маты. В этом случае, нагревательный кабель
помещен в специальный теплопроводящий мат и располагается внутри в виде
«змейки». Использование матов существенно сокращает время на проектирование и
монтаж кабеля;

пленочные полы (инфракрасные). Обогрев осуществляется путем
установки специальной ИК-пленки для теплого пола.

Виды электрического теплого пола

Примечание: многие пользователи столкнулись с проблемой
установки пола в эксплуатируемом помещении. Затруднение связано с тем, что
прокладка труб требует штробления стен, для монтажа независимой линии электропроводки.

Варианты схем укладки нагревательных кабелей

Варианты схем укладки нагревательных кабелей для электрического теплого полаВарианты схем укладки нагревательных матов с поворотом на 90 и 180 градусов

Разрабатывая проект теплого электрического пола нужно
принять во внимание и то, что существуют различные подходы к монтажу систем,
отличающиеся по способу укладки кабеля:

монтируется в стяжку;

укладывается поверх стяжки под плитку, ламинат;

укладывается непосредственно на стяжку под чистовое покрытие
(пленочные (инфракрасные) теплые полы).

Разработанный проект содержит такие сведения:

расчет теплого пола электрического;

место установки регуляторов обогрева и подвод питания;

место монтажа нагревательного кабеля в каждой из комнат;

Примечание: кабель не укладывается в местах, отведенных для
установки мебели и громоздких приборов. Также его нецелесообразно укладывать в
местах, где есть источники тепла.

Пример проекта для ванной

Схема укладки кабельного теплого пола в ваннойПроект электрического теплого пола в ванной комнате

Одним из недостатков теплого электрического пола является
отсутствие возможности сделать перестановку тяжелых предметов мебели, т.к.
крайне нежелательно ставить мебель на кабеле, это может привести к нарушению
его целостности.

Расчет электрического теплого пола

Расчет системы по мощности зависит от отапливаемой площади и
может быть выполнен по формуле:

Р=р*S

Где,

Р – мощность системы, Вт/м.кв.

Р – мощность нагревательного элемента, Вт;

S – площадь комнаты, м.кв.

Примечание: расчет теплых полов производится для каждой
комнаты отдельно.

Для расчетов можно использовать таблицы, разработанные
производителями кабельного теплого пола. Эти таблицы учитывают теплопотери
комнаты, шаг укладки кабеля, общую длину кабеля в помещении. В случае с
пленочным полом – подбирается количество секций, покрывающих заданную площадь.

Инфракрасный пленочный теплый пол

Инфракрасный пленочный теплый пол характеристики

Этот вид теплых полов может укладываться в слой плиточного клея, под ламинат или под линолеум.

Выпускаются эти полы в виде рулонов, которые можно нарезать на секции нужной длины.

Нагрев осуществляется при помощи инфракрасного излучения.

Данный вид электрического теплого пола является самым простым по монтажу, что выгодно отличает его от кабелей и матов, которые описывались выше.

Как укладывать инфракрасный пленочный теплый пол

Как говорилось выше, инфракрасный пленочный теплый пол может устанавливаться под кафельную плитку, декоративный камень, паркет или ламинат.

Для монтажа такого теплого пола существуют следующие требования:

  • Выравнять поверхность пола для избежания заломов пленки.
  • Необходимо сделать канавку под термодатчик и уложить его в гофре. Если пленка укладывается под кафель, то конец гофры необходимо герметично запечатать. Без этого не получится заменить датчик в случае поломки.
  • При помощи коронки соответсвующего диаметра необходимо.
  • При укладке под ламинат или паркет, под пленку необходимо уложить фольгированную теплоизоляцию из вспененного полиэтилена.
  • Максимальная длина отрезка теплого пола не должна превышать 7-8 метров.
  • Пленочный теплый пол необходимо укладывать с отступом 10 см от стоящей на полу мебели. Для этого место укладки необходимо предварительно разметить.
  • Желательно располагать полосы пленки вдоль длинной стены комнаты. Это поможет уменьшить количество полос.

Включение и эксплуатация таких полов ничем не отличается от описанных выше.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
