Тепловые насосы своими руками для дома: пошаговая инструкция

Содержание

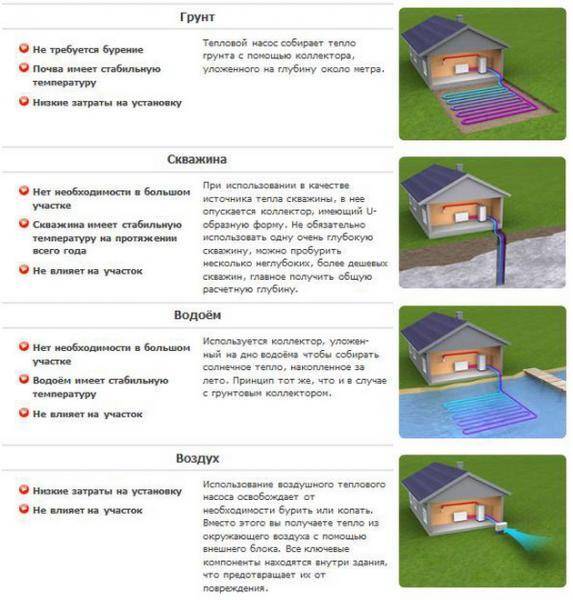

Виды тепловых насосов

Тепловые насосы подразделяют на несколько видов, характеризуется разделение способом забора тепла из окружающей среды:

Тепловые насосы своими руками для дома: пошаговая инструкция

  • грунт-вода. Первый параметр характеризует способ оборудования внешнего контура в окружающей среде, а второй характеризует устройство внутренней системы отопления. В данном случае, под землей находится закрытый контур, а внутренний контур в доме наполнен водой. Данный вид относится к геотермальному отоплению дома (принцип работы);

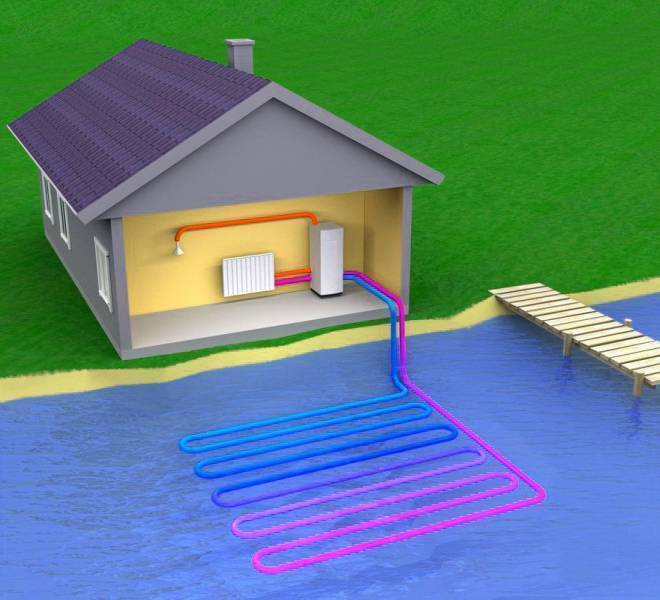

  • вода-вода. Забор тепла производит из озера,реки или скважины;
  • вода-воздух. Отопление дома будет происходить за счет циркуляции горячих воздушных потоков;
  • воздух-воздух. Тепло воспроизводится из теплых воздушных масс.

Поскольку удобнее производить забор тепла из источника (как правило, скважина).

Недостатки заключаются в том, что внешний контур прокладывается под землей на достаточно большой площади. Соответственно, на площади, под которой находится контур, запрещено возводить постройки, вести земляные работы и прочие действия, способные повредить или вывести из строя внешний контур.

Как сделать отопление в частном доме без насоса из пластика самотеком: расчет самотечной системы

Обустройство самотёчного отопительного контура сопряжено с риском получить неэффективную систему обогрева. Неточности проектирования и монтажа могут привести к тому, что котёл закипит, а теплоноситель не будет двигаться в трубах. Чтобы гравитационная система работала должным образом, её предварительно рассчитывают, определяя мощность котлоагрегата, геометрические параметры и протяжённость трубопроводов.

Естественная циркуляция среды в закрытых или открытых сосудах осуществляется благодаря гравитации. При нагреве плотность уменьшается, из-за чего холодные слои опускаются вниз, а тёплые поднимаются вверх. Чтобы этот физический эффект смог обеспечить циркуляцию теплоносителя по трубопроводам, отопительная система должна иметь ряд конструктивных особенностей:

  1. Диаметры входного и выходного патрубков котлоагрегата должны быть не меньше 40 мм.
  2. На выходе из котла обязательно монтируют разгонный стояк, который заканчивается расширительным баком.
  3. Греющие трубы прокладывают с небольшим уклоном в сторону входного патрубка.

Важным критерием эффективности обогрева является скорость движения теплоносителя. В современных системах циркуляцию воды обеспечивают насосы. В них скорость варьируется в широких пределах и может доходить до нескольких метров в секунду. Для гравитационных контуров этот показатель не превышает значения в 0,25 м/с.

Отталкиваясь от предельной скорости рассчитывают систему и выбирают диаметры трубопроводов:

  1. Определяют количество теплоты, необходимое для обогрева здания. Как правило, на каждые 10 м2 площади приходится 1 кВт тепловой энергии.
  2. Рассчитывают количество теплоносителя. Для этого тепловую энергию делят на разницу температур между подачей и обраткой и умножают на поправочный коэффициент, равный 0,86.
  3. Вычисляют площадь проходного сечения и диаметры труб. Первый параметр определяют, умножая объём теплоносителя на принятую скорость движения воды и делят на 3600. Зная площадь сечения, определяют минимальный диаметр трубы, а затем сравнивают полученное значение с производимым сортаментом и выбирают ближайший больший экземпляр.

С какими системами отопления работает

Чтобы эффективно использовать тепловой насос для отопления дома, иногда приходится переделывать систему отопления. Дело в том, что извлекаемая им энергия нагревает теплоноситель в контуре отопления до не очень высоких температур. Они редко превышают 50-55oC, а чаще бывают ниже. И это — определяющий фактор при выборе системы. Если предпочитаете радиаторную, то ее тщательно и внимательно нужно считать: обеспечит дом теплом подобная установка только при хорошей теплоизоляции. Причем радиаторов понадобится очень много (расчет количества секций радиаторов тут). Потому в этом случае лучше иметь резервный источник тепла. Идеален тепловой насос для отопления дома теплыми полами: он выдает ту температуру теплоносителя, которая рекомендована для водяного подогрева пола.

В чем недостаток теплового насоса? Как было сказано выше, его эффективность (и температура нагрева теплоносителя в контуре отопления) зависят от температуры нагрева в первичном контуре. Не все источники тепла могут давать стабильно одну и ту же степень нагрева. По факту этим могут похвалиться только некоторые геотермальные источники. В основном же они меняются в достаточно широких пределах. Это не самое удобное свойство. Но для нивелирования этого разброса ставят на входе в систему отопления теплоаккумулятор, который выравнивает скачки.

Тепловые насосы своими руками для дома: пошаговая инструкцияТепловой насос с теплыми полами — идеальная совместимость

Второй недостаток — высокая стоимость. И это не только стоимость самого теплового насоса, хоть и она уже очень велика. Устройство внешнего контура тоже требует средств, и порой немалых. Чтобы понять конкретнее масштабы требующихся вложений, поговорим об источниках тепла и типах тепловых насосов для отопления дома, работающих с ними.

Этапы монтажа

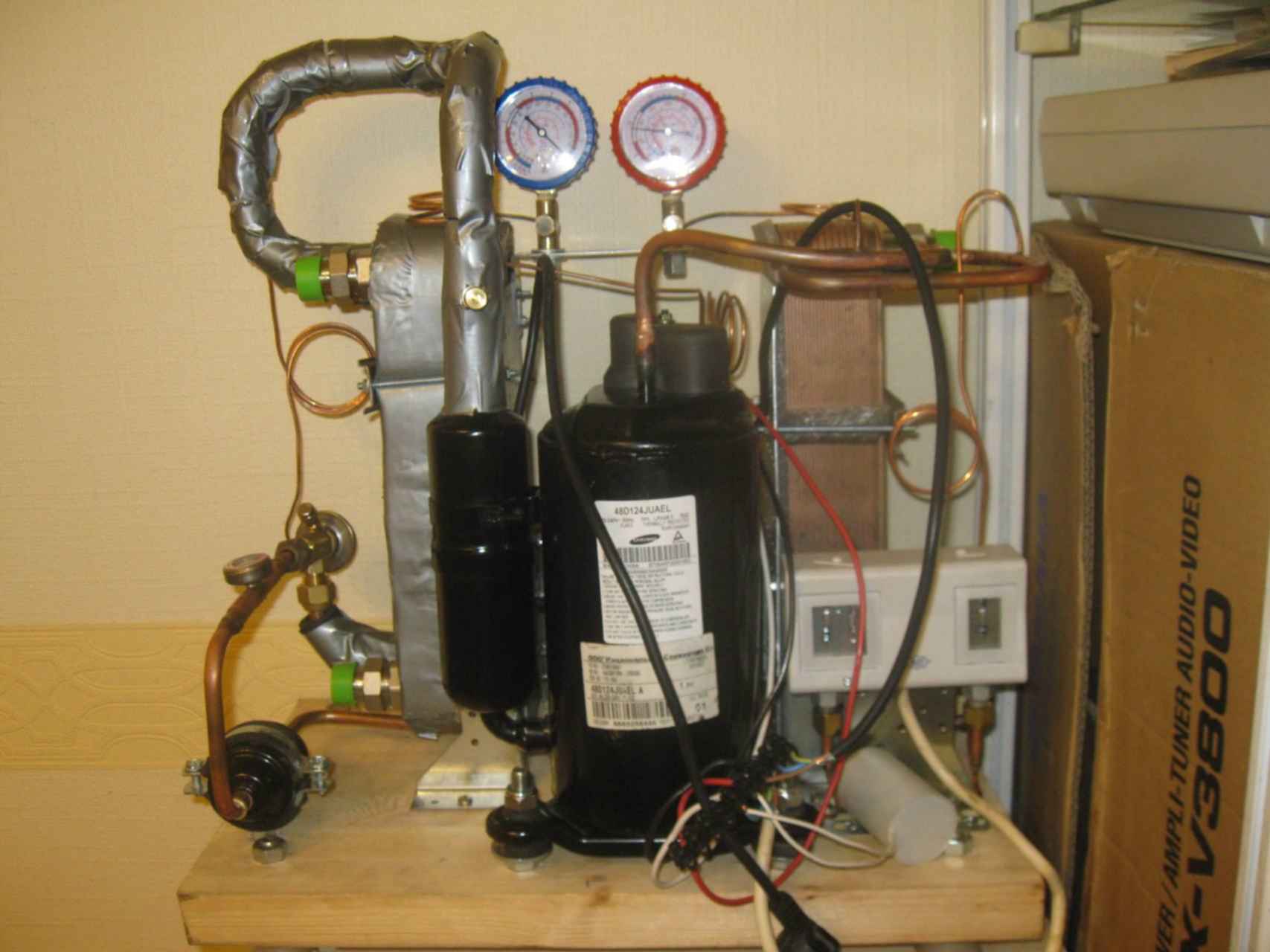

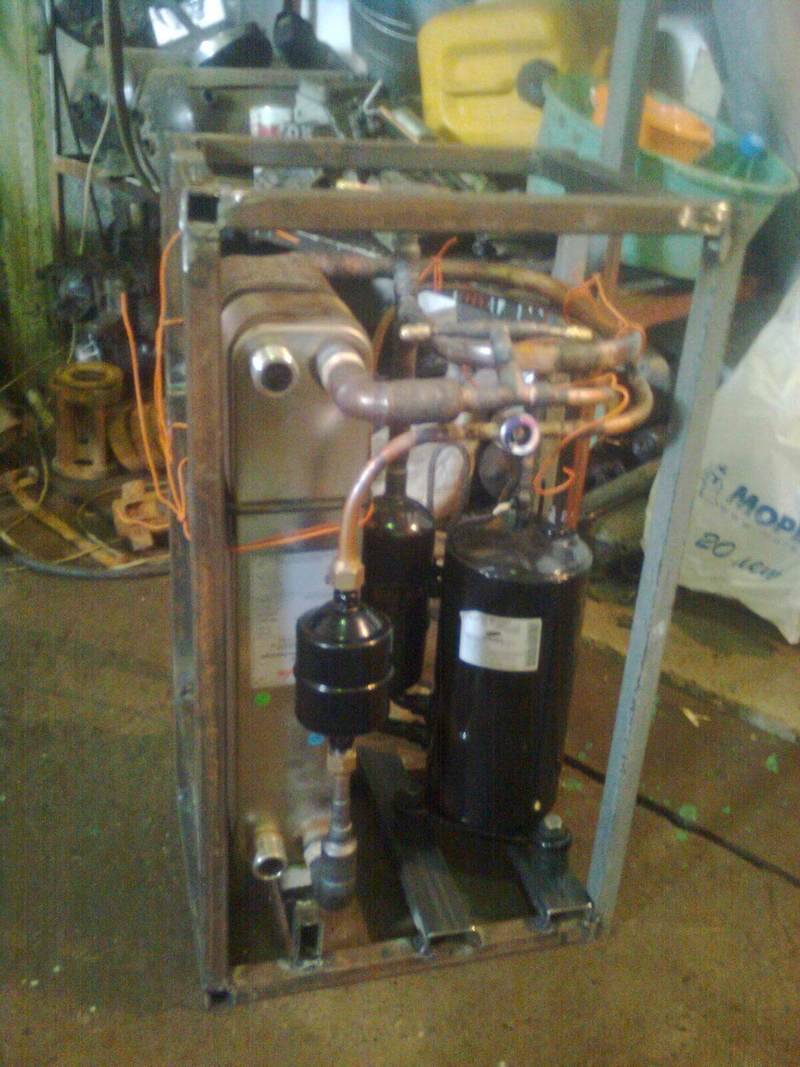

Тепловой насос своими руками можно сделать полностью из старых запчастей, взятых, например, из нерабочего кондиционера.

Расходы, окупаемость, мощность

Заводской прибор стоит около 4000 евро и выше. Самодельный насос для отопления 100 м² площади окупится приблизительно по прошествии 2-х лет. Для домов с не очень хорошей теплоизоляцией мощность должна быть 75 Вт/м²., с хорошей теплоизоляцией достаточно — 50 Вт/м², а при использовании современных теплоизоляционных материалов — хватит и 30 Вт/м².

Идеальным вариантом будет, когда насос включается в проект для отопления дома с наличием теплого пола и плиточного покрытия.

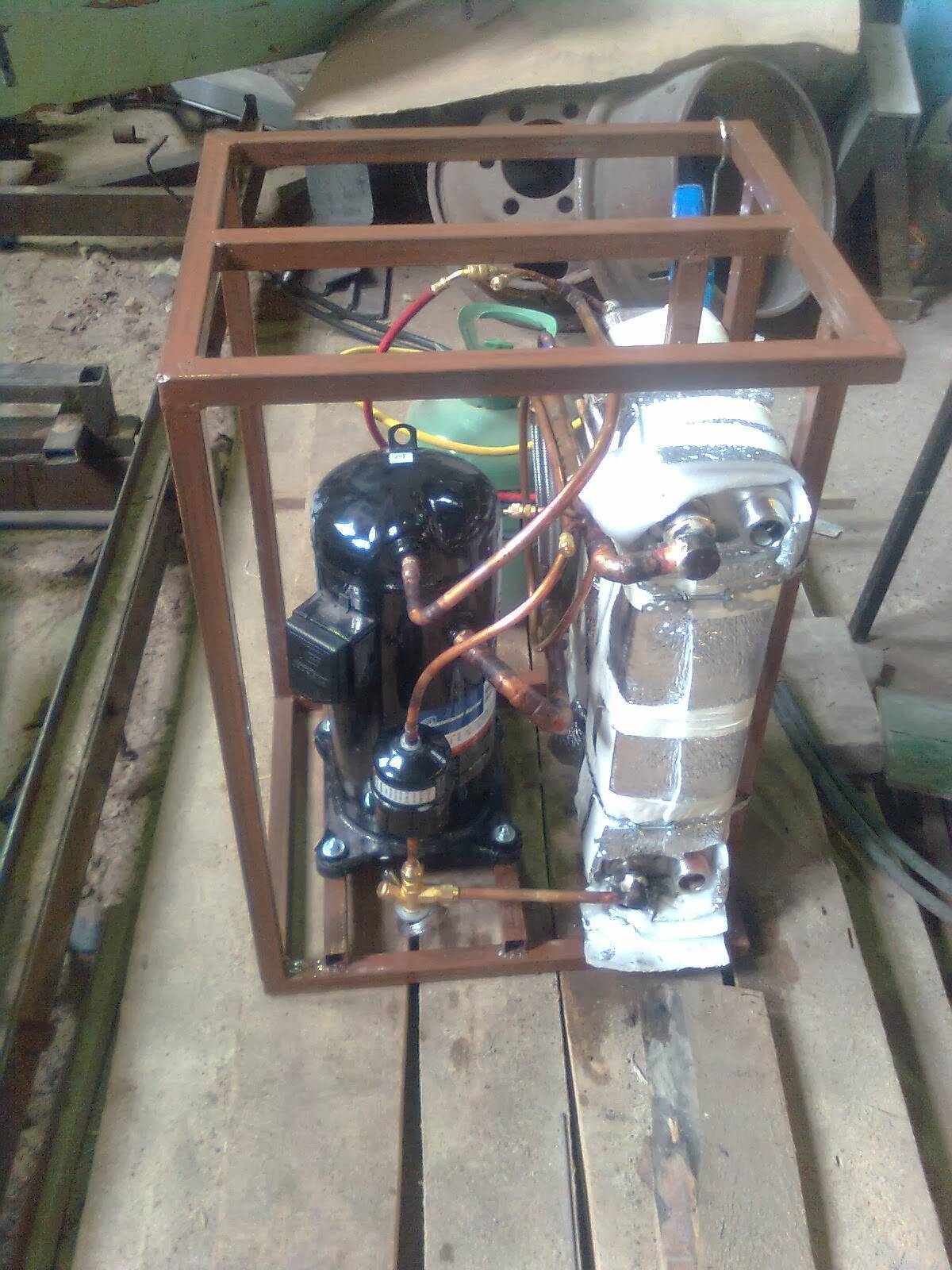

Процесс создания

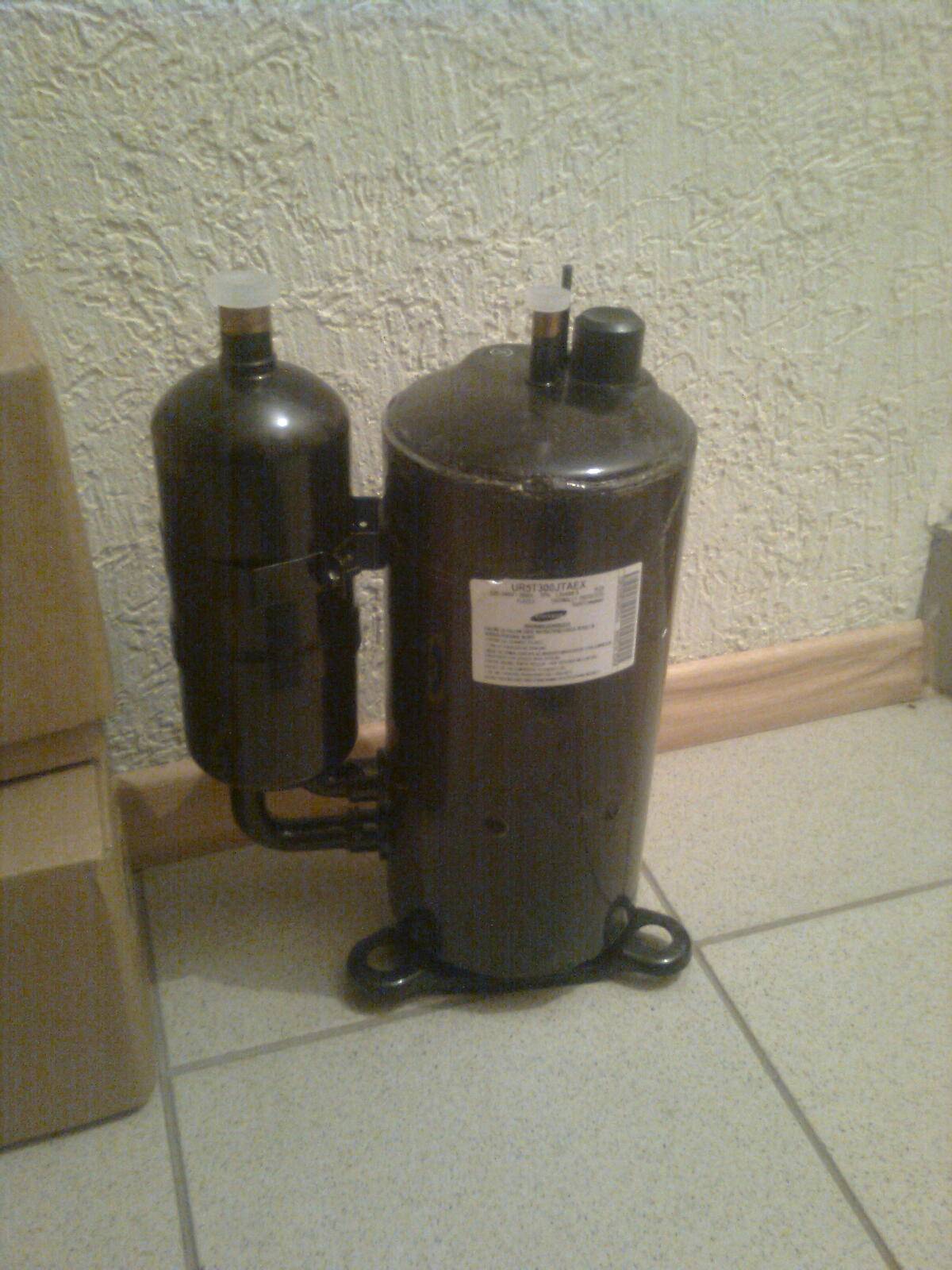

Сначала нужно достать компрессор от нерабочего кондиционера, необязательно нового. Дешевле будет приобрести его в мастерских по ремонту холодильников. Компрессор крепится к стене кронштейнами (подойдет L-300).

Для изготовления конденсатора подойдет бак из нержавейки на 100–120 л. Он разрезается пополам, внутри устанавливается змеевик. Змеевик можно изготовить самому из сантехнической медной трубки или от холодильника. Тут нужны толстые стенки – от 1 мм и больше. Трубка наматывается на обычный баллон (газовый, кислородный) с равномерным расстоянием между витками и фиксируется в таком положении перфорированным алюминиевым уголком (им оформляются углы под шпаклевкой). Он приматывается к змеевику, чтобы каждый виток располагался против дырки в уголке.

В результате будет ровный шаг витков и прочность конструкции. После создания змеевика половинки емкости свариваются. Резьбовые соединения также ввариваются. Затем создается испаритель. Для него может подойти обычная пластиковая емкость на 60–80 л. с вмонтированным внутри змеевиком из трубы диаметром ¾ дюйма. Простые трубы для водопровода используют для транспортировки воды.

Испаритель крепится на стене L-кронштейном. А вот закачку фреона должен сделать специалист по холодильному оборудованию: он сварит трубки и закачает в них фреон. После чего конструкцию подключают к системе отопления внутри дома, а затем – к наружному контуру.

Особенности для каждого вида

Вертикальный насос для отопления «грунт-вода» требует создания скважины на 50–150 м. В нее помещаются геотермальные зонды и подключаются к насосу. Зонды берут тепло из грунта, которое переносится с незамерзающей водой к насосу, а оттуда уже в систему отопления. Для маленьких участков подходят зонды, для больших – горизонтальный коллектор.

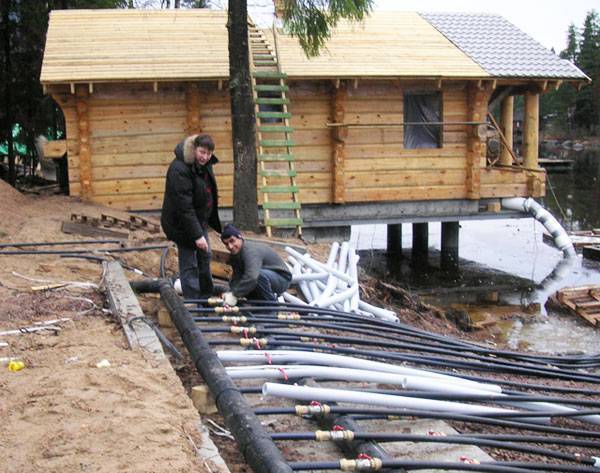

Для горизонтального аппарата типа «грунт-вода» нужно создать коллектор из системы труб. Его располагают ниже уровня промерзания (1–1,5 м) и выглядит он как своеобразный змеевик под землей. Снимается слой почвы, укладываются трубы и грунт засыпается обратно. Можно уложить трубы в отдельных траншеях.

Для агрегата по типу «вода-вода» собирается из ПНД-труб, которые заполняются носителем тепла и после этого переносятся к водоему. Трубы имеют вид большого змеевика на дне водоема. Желательно разместить их в его центре.

Популярные статьи  Вентиляция для газового котла в частном доме: правила обустройства

Аппарат типа «воздух-вода» не требует трудоемких земляных работ. Выбирается место около дома или на его крыше, где самодельный тепловой насос соединяется с внутридомовым отоплением. Тепло извлекается вентиляторами и испарителем.

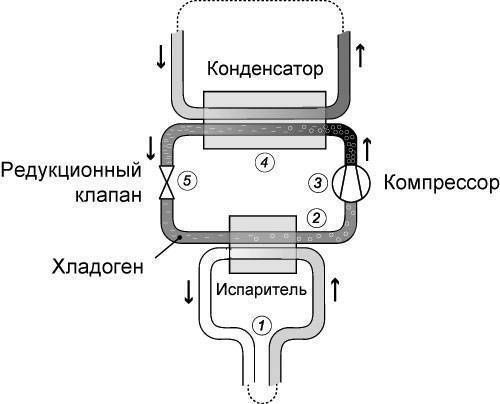

Принцип действия – обобщенная схема

Чтобы понять принцип действия теплового насоса, ознакомимся вначале с обобщенной схемой его устройства. Благодаря этому, у нас появится возможность двигаться от простого к сложному.

Разбираемся с принципом действия теплового насоса

Начать следует с замкнутого контура. В этом контуре движется газ, который циркулирует благодаря компрессору. Согласитесь, сейчас у данной конструкции практически нет никаких функций, однако если оборудовать ее некоторыми компонентами, то можно получить функционирующий тепловой насос.

Замкнутый контур

В первую очередь, добавляем в нашу схему расширительный клапан.

Добавлен расширительный клапан

Сейчас в нашем контуре имеются две области — высокого и низкого давления. Вместе с тем, мы можем наблюдать немаловажный физический эффект: сжимающийся газ нагревается, а во время снижения давления, напротив, его температура снижается.

Контур состоит из двух областей

Максимальная в данном случае температура наблюдается в точке, где газ выходит из компрессора.

Температура газа на выходе из компрессора самая высокая

Наименьшая же температура наблюдается на выходе из расширительного клапана.

Температура газа на выходе из расширительного клапана самая низкая

Далее в систему добавляем пару теплообменников.

В систему добавлены теплообменники

Газ, у которого высокая температура, при прохождении через теплообменник будет большую часть тепла отдавать внешнему потребителю. Вместе с тем, газ, температура которого низкая, при прохождении через теплообменник, напротив, будет поглощать тепловую энергию из наружного источника.

Прохождение горячего газа через теплообменник

Конструкция, которая у нас получилась, имеет все функции, которые должны присутствовать у теплового насоса. Но чтобы она была полноценной, необходимо оснастить ее источником низкотемпературного тепла, а также выполнить подключение к отопительной системе.

У этой конструкции имеются все функции теплового насоса

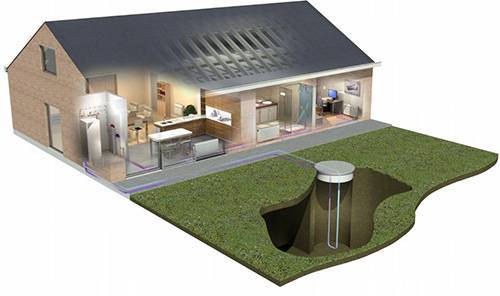

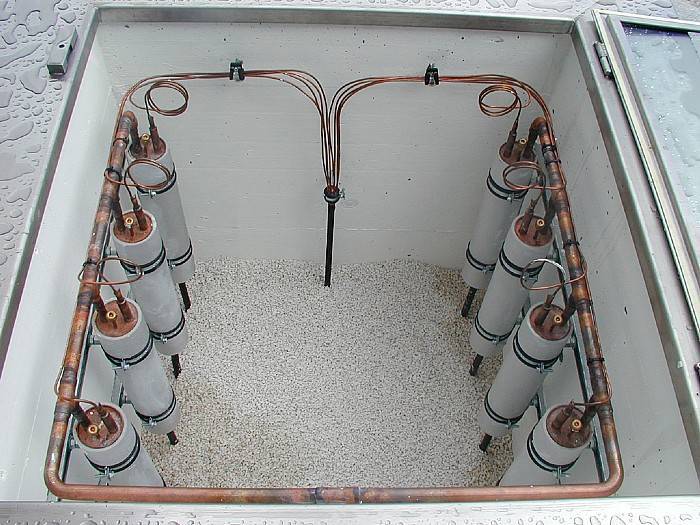

Самым оптимальным для нашего региона вариантом является применение геотермальных зондов, которые и будут служить источниками упомянутого выше низкотемпературного тепла.

Использование геотермальных зондов

Что же касается отопительных приборов, то в качестве таковых могут использоваться батареи, теплые полы/стены.

Самодельные установки

Агрегат, добывающий тепло из окружающей среды, можно создать самому, если взять за основу бытовой холодильник или кондиционер. Рассмотрим подробнее, как смонтировать тепловой насос своими руками. Подходящей альтернативой отоплению загородного дома послужит такая система, поскольку она не требует дорогостоящего подключения к газовой сети или постоянной заботы о покупке и доставке топлива.

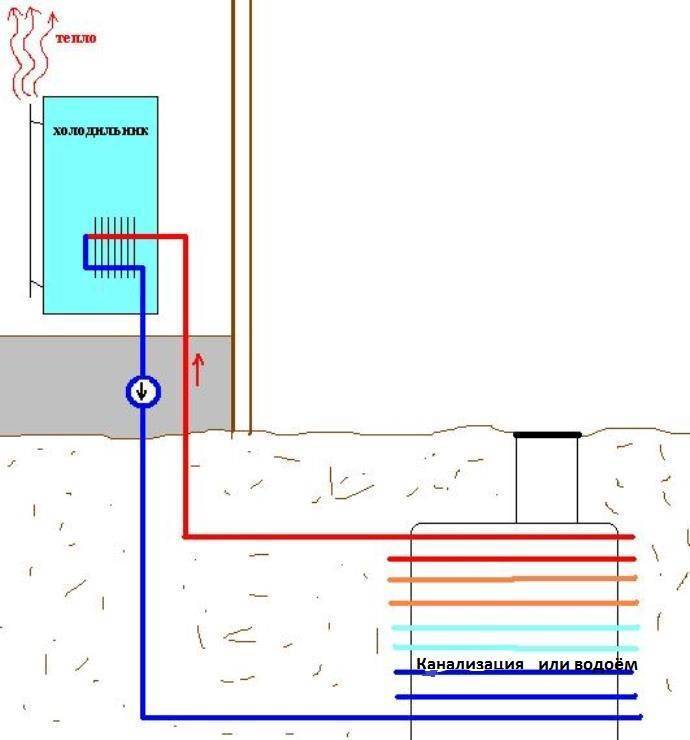

Теплонасос из холодильника

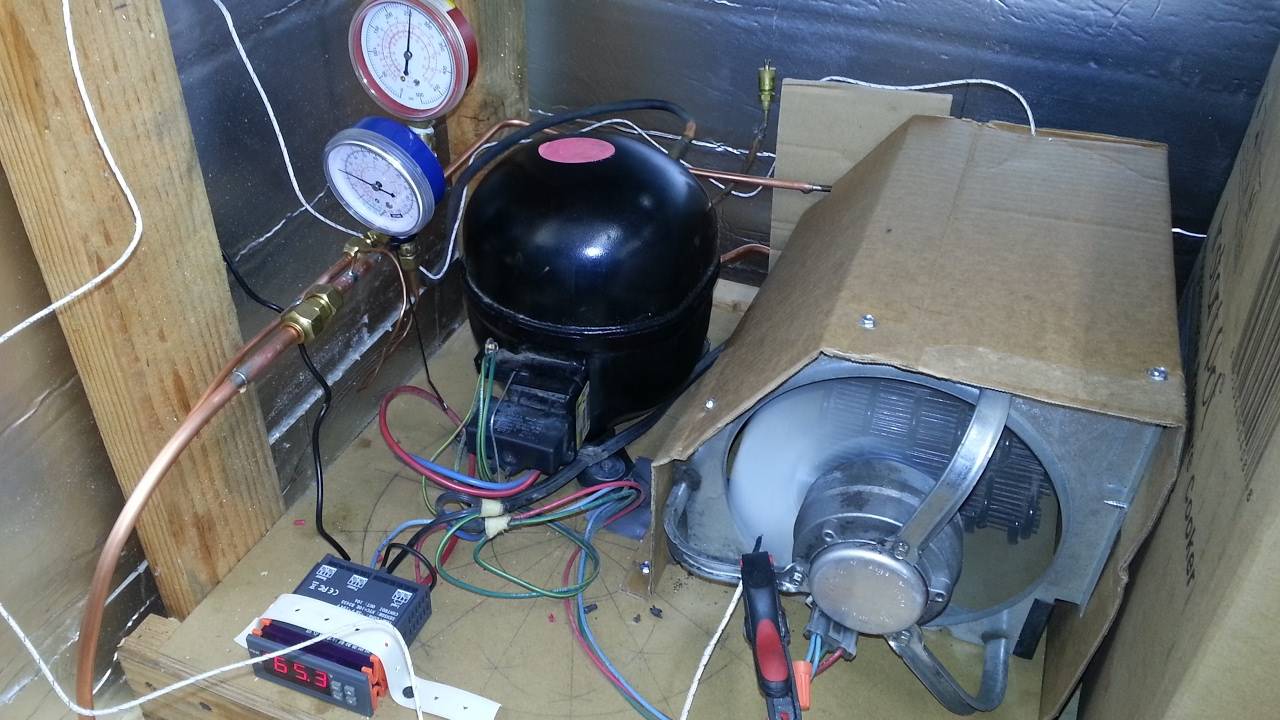

Использование холодильника в качестве базиса для изготовления теплового насоса напрашивается по очевидной причине — конструкция агрегата включает такой ключевой элемент как компрессор.

На первом этапе работ следует изготовить конденсатор в виде емкости с теплообменным контуром в виде змеевика. Самодельный контур для циркуляции теплообменника лучше всего выполнить из тонкой медной трубки, предназначенной для монтажа инженерных сетей. Толщина стенки должна составлять не менее 1 мм. Трубку наматывают ровными витками на цилиндрический предмет подходящего диаметра. Затем готовый змеевик снимают с цилиндра. Для жесткости поверх витков змеевика можно установить перфорированные алюминиевые уголки, чтобы с равным шагом фиксировать витки к их отверстиям.

Тепловой насос из холодильника

Самодельный конденсатор представляет собой емкость из прочного материала, устойчивого к высоким температурам. Лучше всего выбрать бак из нержавеющей стали емкостью порядка 100 литров. Чтобы в ходе монтажа змеевик не деформировался, рекомендуется разрезать резервуар, установить туда контур, и сварить разрезанную емкость обратно. При этом в баке следует прорезать выходные отверстия для концов змеевика — сверху и снизу. В отверстия ввариваются резьбовые патрубки.

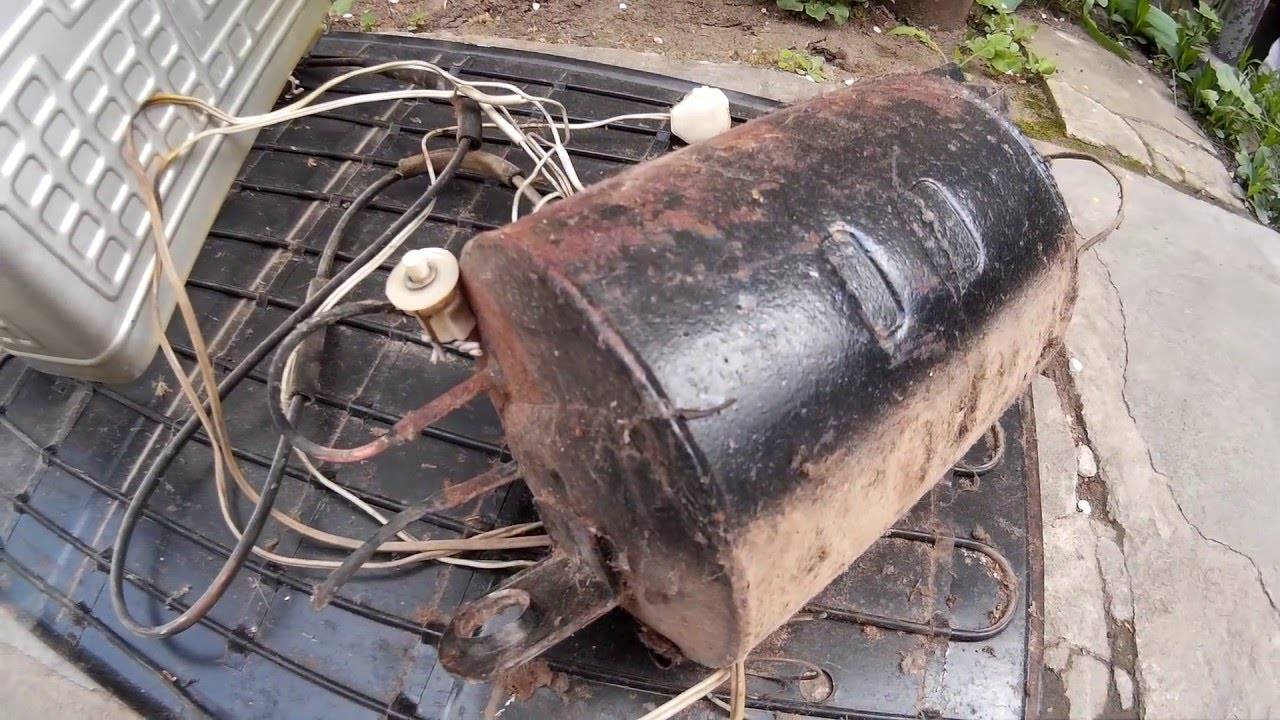

На следующем этапе необходимо установить компрессор от старого бытового холодильника. Предварительно проверьте его исправность. Компрессор монтируют на стену помещения при помощи кронштейнов, и рядом с ним устанавливают остальное оборудование.

Трубы внутреннего контура заводят в испаритель — пластиковую емкость, объем которой должен соответствовать объему конденсаторного бака. Внутрь испарителя ставят змеевик из трубы, диаметр которой составляет ¾ дюйма. Для монтажа водяного контура применяются трубы ПВХ. На заключительном этапе систему заправляют фреоном — это должен сделать специалист, располагающий соответствующим оборудованием.

Тепловой насос из холодильника способен обогревать небольшое помещение или постройку — гараж, мастерскую.

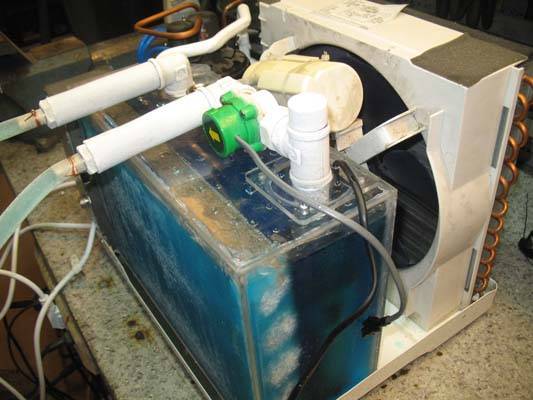

Теплонасос из кондиционера

Самодельный тепловой насос из кондиционера изготавливается несколькими способами. К особенностям кондиционера можно отнести схожесть принципов его работы с функционированием теплового насоса. Но есть и ряд отличий, в том числе касающийся температурного режима работы — сплит-системы не приспособлены для функционирования при низких температурах. Чтобы из кондиционера выполнить тепловой насос, требуется самостоятельно модифицировать имеющуюся конструкцию.

Работа теплонасоса из кондиционера

Способ 1. Наружный блок кондиционера меняют местами с внутренним, в котором расположен испаритель. Функция испарителя в тепловом насосе — передавать низкопотенциальное тепло. Во внешнем блоке находится конденсатор, передающий тепловую энергию. Теплоносителем в системе служит вода или воздух. Если выбрана вода, конденсатор требуется смонтировать внутри резервуара, где будет передаваться тепло.

Способ 2. Климатическая техника полностью разбирается, а ее детали идут на сборку классической схемы, в которой задействованы испаритель, компрессор и конденсатор.

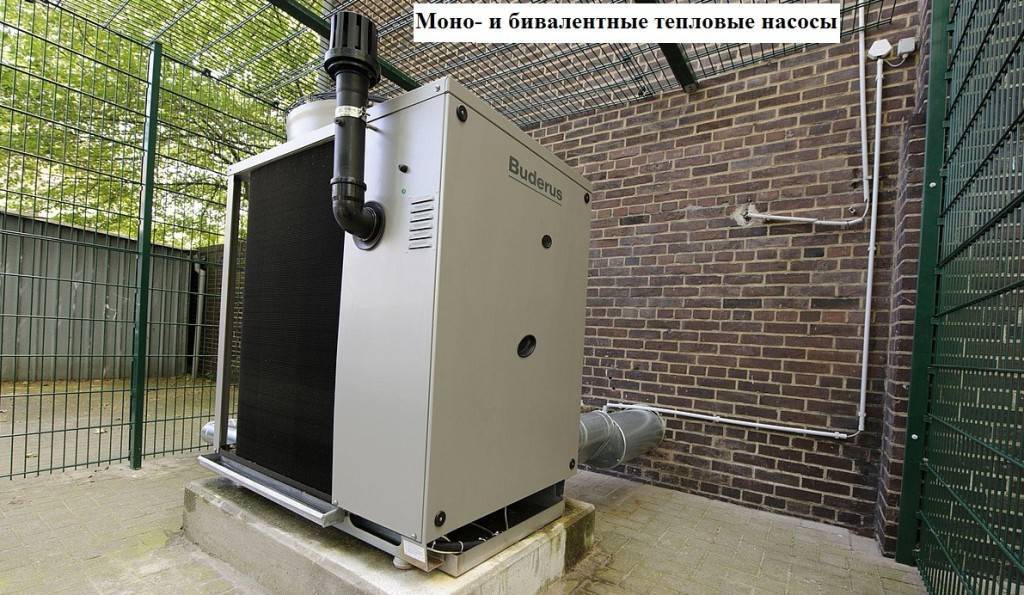

Тепловой насос «воздух-вода» для дома

Особенностью систем «воздух-вода» является сильная зависимость температур теплоносителя в системе отопления от температуры источника — наружного воздуха. Эффективность подобного оборудования постоянно изменяется как в сезонном отношении, так и в погодных условиях. В этом проявляется существенное отличие аэротермальных систем от геотермальных комплексов, чья работа стабильна в течение всего срока службы и не зависит от внешних условий.

Кроме того, тепловые насосы типа «воздух-вода» способны как обогревать, так и охлаждать воздух в помещениях, что делает их востребованными в регионах с относительно холодными зимами и жарким летом. В целом, использование подобных систем наиболее эффективно в относительно теплых районах, а для северных областей требуется дополнительные средства обогрева (обычно используются электронагреватели).

Как работают тепловые насосы воздух-вода?

В основе работы теплового насоса типа «воздух-вода» положен принцип Карно. Говоря более понятным языком, используется конструкция фреонового холодильника. Хладагент (фреон) циркулирует в замкнутой системе, проходя последовательно стадии:

  • испарения, сопровождающегося сильным охлаждением
  • подогрева от тепла поступающего наружного воздуха
  • сильного сжатия, при котором его температура становится высокой
  • конденсации с переходом в жидкое состояние
  • прохода через дроссель с резким падением давления и испарением

Для нормальной циркуляции хладагента необходимо иметь два отделения — испаритель и конденсатор. В первом температура низкая (отрицательная), для нагрева используется тепловая энергия из воздуха окружающей среды. Второе отделение служит для конденсирования хладагента и передачи тепловой энергии в теплоноситель системы отопления.

Роль поступающего извне воздуха — передача тепла в испаритель, где температура очень низкая и требует повышения для предстоящего сжатия. Тепловая энергия воздуха имеется даже при отрицательных температурах и сохраняется до тех пор, пока не произойдет понижение температуры до абсолютного нуля. Низкопотенциальные источники тепловой энергии позволяют получать высокую эффективность системы, но при сильном понижении наружной температуры до -20°C или – 25°C система останавливается и требует подключения дополнительного источника обогрева.

Достоинства и недостатки

Достоинствами тепловых насосов «воздух-вода» являются:

  • простота установки, отсутствие земляных работ
  • источник тепловой энергии — воздух — имеется везде, он доступен и совершенно бесплатен. Для работы системы требуется только электропитание для циркуляционного оборудования, компрессора и вентилятора
  • тепловой насос можно конструктивно объединить с вентиляцией, что позволить существенно повысить эффективность работы обеих систем
  • отопительная система безвредна для окружающей среды и не опасна в эксплуатационном отношении
  • работа системы практически бесшумна, может управляться при помощи систем автоматики

Недостатками теплового насоса «воздух-вода» являются:

  • ограниченность применения. Бытовые модели ТН требуют подключения дополнительных систем отопления уже при -7°C, промышленные образцы способны держать температуру до -25°C, что для большинства регионов России слишком мало
  • зависимость эффективности системы от температуры наружного воздуха делает работу системы нестабильной и требует постоянной перенастройки режимов функционирования
  • для питания вентиляторов, компрессоров и прочих устройств требуется подключение к стабильному источнику электроэнергии
Популярные статьи  Утепление фундамента пеноплексом: разбираемся с толщиной утеплителя в разных регионах

Планируя использование подобной системы отопления и ГВС, необходимо учитывать эти особенности.

Расчет мощности установки

Порядок расчета мощности установки сводится к определению площади дома, подлежащей обогреву, подсчету необходимого количества тепловой энергии и подбору оборудования, соответствующего полученным значениям. Излагать подробную методику расчета нет смысла, поскольку она чрезвычайно сложна, требует знания многих параметров, коэффициентов и прочих значений. Кроме того, нужен опыт выполнения подобных расчетов, иначе результат окажется совершенно ошибочным.

Для решения проблемы рекомендуется использовать онлайн-калькулятор, найденный в сети. Пользоваться им легко, надо лишь подставить в окошечки свои данные и получить ответ. Если появились сомнения, расчет можно продублировать на другом ресурсе, чтобы получить сбалансированные данные.

Экономическое обоснование использования геотермальных тепловых насосов

Выбор того или иного способа отопления дома зависит от многих параметров:

  • технической возможности и стоимости подключения к сетям поставки энергоресурсов (газ, электричество);
  • стоимости оборудования и монтажных работ;
  • сроков эксплуатации установленного оборудования;
  • эксплуатационных расходов на энергоресурсы и техническое обслуживание системы в течение срока эксплуатации.

В статье сравним затраты на отопление дома площадью в 200 м2 на протяжении 10 лет эксплуатации разными способами: магистральным газом, электричеством, газом из индивидуального газгольдера, тепловым насосом, питаемым электроэнергией.

Изначальные и эксплуатационные расходы

В смету на изготовление полной системы отопления, организованной с помощью теплового насоса входит цена:

  • насоса необходимой мощности;
  • труб внешнего контура;
  • дополнительного оборудования – циркуляционного насоса, расширительного и накопительного баков;
  • труб для обустройства «тёплого пола» или воздуховодов для распределения тепла по помещениям;
  • запорной и регулирующей аппаратуры;
  • монтажных и пусконаладочных работ.

Мощность насоса должна на 10–15% превышать тепловые потери дома через стены, пол потолок, двери и окна. В среднем считают, что для Средней Полосы дом 200 м2 потребует установки насоса мощностью 13 кВт для отопления и ещё около 700 Вт уйдёт на подготовку горячей воды для санитарных нужд. Таким образом, необходимо приобрести тепловой насос мощностью 14 кВт.

Так выглядит типичная «котельная» с тепловым насосом.

Цена такого оборудования у разных производителей колеблется от 210 000 рублей в базовой до 500 000 рублей в премиум комплектации.

Длина труб коллектора будет зависеть от структуры почвы:

  • сухой песок отдаёт 10 Вт/м длины трубы диаметром 25 мм;
  • сухая глина – 20 Вт/м;
  • влажная глина – 25 Вт/м;
  • глина с большим содержанием грунтовых вод – до 35 Вт/м.

Вертикальные контуры выгоднее по теплоотдаче:

  • осадочные породы отдают 20 Вт/м;
  • каменистая почва и влажные осадочные породы с грунтовыми водами – 50 Вт/м;
  • подземные воды – до 70 Вт/м.

Для обеспечения необходимой мощности циркуляционный насос должен обеспечивать прокачку теплоносителя через контур в объёме 5 м3/час.

В первичном контуре теплонасосной станции устанавливают расширительный бак, ёмкость которого должна составлять 10% от объёма теплоносителя. Его можно узнать, рассчитав внутренний объём труб. Например, 1 м трубы с внутренним диаметром 32 мм содержит 0,8 литра жидкости.

В обратной ветке контура устанавливают накопительный бак объёмом 10-20 литров на 1 кВт мощности насоса, т.е. в нашем случае для насоса 14 кВт потребуется ёмкость объёмом 140-280 литров. Необходимость бака обусловлена тем, что насос без накопительного бака будет работать непрерывно – это снижает срок эксплуатации.

Точных данных о сроках эксплуатации систем в России пока нет, но зарубежный опыт показывает, что в среднем тепловые насосы «грунт-вода» служат до замены около 50 лет.

Сравнение стоимости отопления для разных энергоносителей

Средние данные по стоимости оборудования дома и расходам на отопление дома площадью 200 м2 системами с разными энергоносителями приведены в таблице ниже.

Тепловой насос «грунт-вода» Магистральный газ Электричество Газгольдер
Стоимость оборудования и монтажа, тыс. руб. 570-1 500 200-300 (с подключением) 20-60 180-250
Срок эксплуатации До 50 До 50 с заменой котла через 10 лет 7-10 30
Амортизационные расходы, тыс. руб. в год 15-30 5-8 4-6 8-10
Эксплуатационные расходы за год, тыс. руб. 20-40* 30-40 100-200* 50
Общие расходы в отопительный период с учётом амортизации, тыс. руб. 40-70 45-55 110–210* 60-70

*— взят тариф на электроэнергию в среднем 2,52 кВт/ч в сельской местности и 4,8 в городских условиях.

В таблице приведены максимальный расход денежных средств на отопление. В реальной практике затраты несколько ниже, так как в течение отопительного периода случаются продолжительные оттепели, когда оборудование работает в режиме 40-50% мощности.

Геотермальные тепловые насосы набирают всё большую популярность в нашей стране. Принимая решение оборудовать дом именно этой системой, нельзя слепо верить обещанием продавцов. У этого типа оборудования есть недостатки, а расчёт и монтаж следует поручить известным компаниям, изучив максимальное количество отзывов об их работе.

Особенности и принцип работы ТН

Чем тепловой насос отличается от других установок для отопления частных домов:

  • в отличие от котлов и обогревателей, агрегат самостоятельно не производит тепло, а подобно кондиционеру перемещает его внутрь здания;
  • ТН получил название насоса, поскольку «выкачивает» энергию из источников низкопотенциального тепла – окружающего воздуха, воды либо грунта;
  • установка питается исключительно электроэнергией, потребляемой компрессором, вентиляторами, циркуляционными насосами и платой управления;
  • работа аппарата основана на цикле Карно, используемом во всех холодильных машинах, например, кондиционерах и сплит-системах.

В режиме обогрева традиционная сплит-система нормально работает при температуре выше минус 5 градусов, на сильном морозе эффективность резко падает

В теплообменном цикле Карно участвует рабочее тело – газ фреон, кипящий при минусовой температуре. Поочередно испаряясь и конденсируясь в двух теплообменниках, хладагент поглощает энергию окружающей среды и переносит внутрь здания. В целом принцип действия теплового насоса повторяет работу кондиционера, включенного на обогрев:

  1. Находясь в жидкой фазе, фреон двигается по трубкам наружного теплообменника-испарителя, как изображено на схеме. Получая тепло воздуха или воды сквозь металлические стенки, хладагент нагревается, кипит и испаряется.
  2. Дальше газ поступает в компрессор, нагнетающий давление до расчетного значения. Его задача – поднять точку кипения вещества, чтобы фреон сконденсировался при более высокой температуре.
  3. Проходя через внутренний теплообменник–конденсор, газ снова обращается в жидкость и отдает накопленную энергию теплоносителю (воде) или воздуху помещения напрямую.
  4. На последнем этапе жидкий хладон поступает внутрь ресивера–влагоотделителя, затем в дросселирующее устройство. Давление вещества снова падает, фреон готов пройти повторный цикл.

Схема работы теплового насоса похожа на принцип действия сплит-системы

В бытовых кондиционерах и ТН применяются различные типы терморегулирующей арматуры, снижающей давление хладагента перед испарителем. В бытовых сплит-системах роль регулятора играет простое капиллярное устройство, в насосах ставится дорогой терморегулирующий вентиль (ТРВ).

Заметьте, вышеописанный цикл происходит в тепловых насосах всех типов. Разница состоит в способах подвода/отбора тепла, которые мы перечислим далее.

Виды дроссельной арматуры: капиллярная трубка (фото слева) и терморегулирующий вентиль (ТРВ)

Технология изготовления теплового насоса

Тепловые насосы своими руками для дома: пошаговая инструкция

Обустройство геотермального отопления – процедура сложная, но за несколько недель ее можно выполнить. Для этого потребуется купить специальное оборудование и инструменты, но затраты на них все равно будут меньшими, чем 300 тысяч.

Этап 1. Выбор источника энергии

Об особенностях различных источников энергии речь пойдет в конце статьи. Главное, что нужно уяснить – все они должны находиться под землей. Потребуется бурение скважины или рытье траншеи на глубину, где перманентная температура в зимнее время не опускается ниже +5ᵒС. Есть и другие варианты (водоемы, к примеру), но принцип работы у каждого из них один.

Этап 2. Проведение расчетов

Требуемая мощность будет зависеть лишь от качества термоизоляции дома:

  • для некачественно утепленного дома потребуется минимум 70 Вт/м²;
  • для домов, отделанных современным утеплителем – 45 Вт/м²;
  • для домов, которые утеплены с применением специальных технологий – всего 25 Вт/м².

При необходимости улучшается термоизоляция.

Этап 3. Необходимое оборудование

Все, что потребуется при создании теплового насоса , продается в специализированн ых магазинах. Сюда можно отнести:

  • компрессор;
  • терморегулирующи й клапан;
  • конденсатор;
  • испаритель.
Популярные статьи  Вертикальные радиаторы отопления: рейтинг, выбираем, какие лучше купить

Помимо того, потребуется дополнительное оборудование, такое как:

  • L-образные кронштейны;
  • герметичный бак из «нержавейки»;
  • болгарка;
  • алюминиевые рейки;
  • медные трубы разных диаметров, 3 шт.;
  • пластиковый бак на 90 л;
  • металлопластиков ые трубы.

Этап 4. Монтаж оборудования

Шаг 1. Компрессор должен быть бесшумным. Оптимальный вариант – использование компрессора от импортного кондиционера. Посредством L-образных кронштейнов длиной в 30 см он устанавливается на стене.

Шаг 2. Конденсатором послужит герметичный бак из «нержавейки» объемом минимум в 120 л. Бак разрезают на две части и помещают в него медный змеевик, в котором будет циркулировать антифриз. После этого резервуар сваривается обратно и в нем проделывается необходимое количество технических отверстий (обязательно резьбовых).

Тепловые насосы своими руками для дома: пошаговая инструкция

Шаг 3. В роли теплообменника выступает большая медная труба. Она наматывается на бак, а концы витков фиксируются рейками. Для вывода этих концов используются сантехнические переходы.

Тепловые насосы своими руками для дома: пошаговая инструкция

Шаг 4. Испаритель не будет подвергаться воздействию высоких температур, поэтому его можно сделать из обычной пластиковой бочки емкостью в 90-100 л. Испаритель также оборудуется медным змеевиком и крепится к стене L-образными кронштейнами. Для слива и подводки используются простые металлопластиков ые трубы.

Шаг 5. После сборки покупается терморегулирующи й клапан. Делать это раньше нежелательно, т. к. клапан должен быть совместимым с конструкцией.

Шаг 6. Для сварки готовых комплектующих и закачки фреона необходимо пригласить специалиста, ведь делать это самостоятельно минимум небезопасно. Кроме того, свежий опытный взгляд на самодельный насос может быть полезным.

Тепловые насосы своими руками для дома: пошаговая инструкция

Этап 5. Сборка

После сборки остается подсоединить систему к заборному устройству. Особенности этой процедуры напрямую зависят от выбранной схемы геотермального отопления.

Тепловые насосы своими руками для дома: пошаговая инструкция

Такая схема может быть горизонтальной и вертикальной.

При вертикальном расположении коллектор представляет собой систему труб. Он помещается ниже уровня промерзания грунта – обычно это 1,5-2 м, но конкретная цифра зависит от климатических особенностей региона. Снимается верхний слой почвы, устанавливаются трубы, производится обратная засыпка.

Насосы горизонтального типа устанавливают в траншеях, при этом трубы размещают опять же ниже глубины промерзания.

Тепловые насосы своими руками для дома: пошаговая инструкция

Как можно судить из названия, насос получает тепло непосредственно из воздуха, поэтому земляные работы в данном случае не требуются. Необходимо лишь выбрать место для монтажа коллектора – на крыше здания или где-нибудь неподалеку – и подключить к отопительной магистрали.

Тепловые насосы своими руками для дома: пошаговая инструкция

При сборке коллектора используются ПНД-трубы, а саму процедуру монтажа проводят на суше. Затем коллектор наполняется жидкостью и помещается в ближайший водоем, при этом трубы должны размещаться в максимальной близости от центра.

Тепловые насосы своими руками для дома: пошаговая инструкция

Тепловые насосы своими руками для дома: пошаговая инструкция

Такой способ отопления позволяет существенно сэкономить на монтажных работах. Суть подобной схемы в следующем: мощность насоса определяется минимальным возможным температурным показателем, но подобный минимум стоит на улице недолго, следовательно, большую часть времени система использует свой потенциал лишь частично.

В таких случаях устанавливают тепловой насос меньшей мощности, чем того требуют климатические условия, но параллельно с ним подключают небольшой электрокотел. Выходит, что при сильных морозах можно дополнительно «подтапливать» дом. По карману это особо не ударит, зато позволит сэкономить на строительстве насоса.

Как работает геотермальный насос?

Технология работы выстроена на применении геотермальных процессов. Ниже уровня замерзания грунтовых пород земля имеет стабильные показатели температуры, по мере заглубления температура повышается. Чтобы ТН работал нормально, его нужно установить на заранее рассчитанную глубину.

Алгоритм работы такой:

  • монтируется контур отбора, который заполнен пропиленгликолем;
  • контур соединяется с вертикальными зондами, заглубленными на 60-100 м или трубопроводом горизонтального типа монтажа, выложенным на расстоянии от поверхности грунта от 1 м;
  • теплоноситель нагревается до +5 С..+6 С, затем подается в приемник ТН;
  • дальше тепловой насос работает как все модели с аккумуляцией тепла из окружающей среды.

Конструктивно тепловой насос включает следующие элементы:

  1. Испаритель. Это элемент, соединяемый с приемником. Нужен для испарения фреона, поглощения тепла от прогретого теплоносителя.
  2. Фреон. Вещество, которое в состоянии газа транспортируется в компрессор ТН, где прогревается до +65 С под давлением, затем впрыскивается в конденсатор.
  3. Конденсатор. В этом модуле прогретый фреон снова меняет состояние на жидкое, но уже прогретое до нужной температуры. Теплообмен осуществляется посредством стенок модуля конденсатора, от чего нагревается теплоноситель в домашней системе отопления.

Оборудование показано для обогрева помещений, поддержания температуры до +25 С. К тому же насос может быть источником тепла для систем отопления с низкотемпературными показателями, подключаться к теплым полам. Конструкция безопасна, удобна в использовании и летом может работать на охлаждение.

Определенные преимущества дает сочетание конструкции из солнечных батарей и ТН, из которых главное достоинство – автономность работы без зависимости от центрального электроснабжения. А если нет потребления магистрального тока, то снижаются и затраты на обслуживание дома.

Насос типа земля-вода

Система напрямую зависит от того, насколько эффективно отбирается тепло из грунта теплоносителем первого контура (пропиленгликолем).

Различается два типа установки контура, которые обладают собственными характеристиками теплоэффективности:

  • Горизонтальное расположение теплообменника. Требует глубины закладки ниже точки промерзания земли. Это примерно от 1 м, потому не потребуется техника для бурения скважин, что удешевляет монтаж. Не нужно тщательное планирование, составление сложных схем, но есть минус – увеличенная длина петли контура. Например, для дома в 220 м2 потребуется выкладка контура на 6 сотках земли.
  • Вертикальное расположение теплообменника. Этот земляной насос считается самым дорогим, так как под него нужно бурить скважины глубиной до 200 м и размером окружности до 15 см. Зато при таком типе выкладки неважен размер участка, поддерживается стабильно высокая температура – на данном уровне заглубления показатель термометра не опускается ниже +18 С.

Насос типа вода-вода

Это альтернативный вариант обустройства системы отопления, при котором тепловая энергия забирается из грунтовых вод.

Работы можно выполнить двумя способами:

Поместить теплообменник на дно водоема. Решение актуально для хозяев домов, рядом с которыми есть река, пруд. Для обустройства системы не придется производить значительные земляные работы, трубы контура выкладываются на дно

Важно лишь определение глубины водоема (не менее 3 м) и отдаленность от жилого объекта (не более 100 м).
Поместить теплообменник в артезианскую скважину. Тут принцип работы основан на выкачке жидкости из скважины и прогонке ее через ТН

Потребуется бурить 2 скважины, одна из которых будет заборной, а вторая – для сброса использованной жидкости.

Несмотря на некоторые сложности в обустройстве системы, величину затрат, следует знать, что окупается конструкция довольно быстро, а работает при правильной установке более 100 лет. Причем вложения финансов нужны разовые, обслуживание и поддержка системы не требует больших затрат.

Итоги

Несомненно, стоимость теплового насоса из кондиционера в разы ниже готовых заводских вариантов, даже китайского производства. Но нюансов тут море: нужно позаботиться об источнике и количестве подаваемого тепла, правильно рассчитать длину теплообменников (змеевиков), установить автоматику, обеспечить гарантированное питание, и т.д. Но если вы в состоянии решит эти проблемы, то это, несомненно, выгодно. Позволим дать вам совет: в первый год очень желательно иметь резервное отопление, а испытания и пробный пуск, лучше проводить еще летом, чтобы было время на доработку агрегата до начала отопительного сезона.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
