Виды теплоизоляции для труб отопления

Утепление трубопроводов по СНиП

При производстве работ по оборудованию и монтажу трубопроводов необходимо соблюдать нормы СНиП.

Что же такое СНиП? Это строительные нормы и правила по организации строительного производства, по соответствию стандартам, техническим условиям и нормативным ведомственным актам.

Основные нормы и правила при теплоизоляции

Тепловые сети – это один из основных элементов централизованного теплоснабжения. Следует строго придерживаться норм и правил при составлении проекта теплоизоляции трубопроводов.

При соблюдении СНиП, теплоизоляция трубопроводов будет проведена качественно без нарушений стандартов.

Тепловая изоляция трубопроводов СНиП предусмотрена для линейных участков трубопроводов, тепловых сетей, компенсаторов и опор труб.

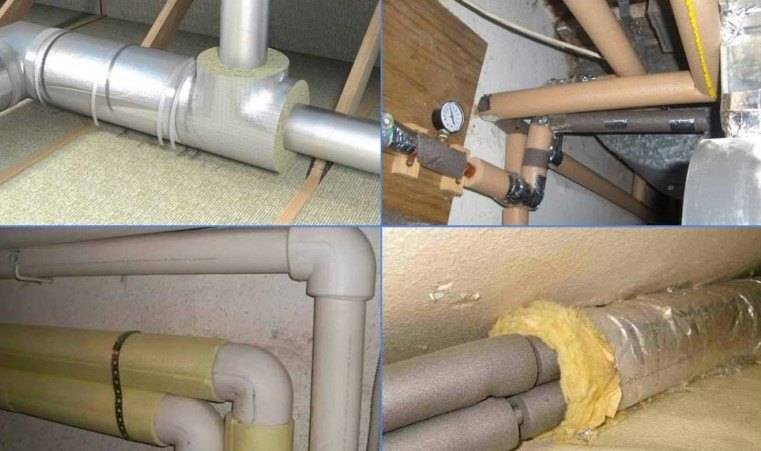

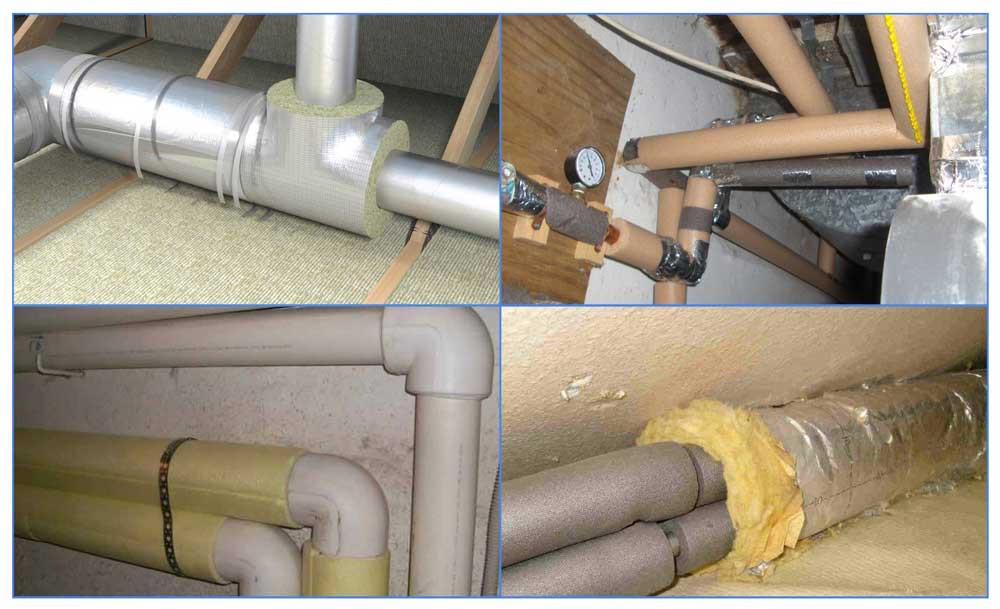

Утепление трубопроводов в жилых домах, производственных зданиях требует четкого соответствия нормам проектирования и системе пожарной безопасности.

Качество материалов должно соответствовать СНиП, теплоизоляция трубопроводов должна быть направлена на уменьшение потерь тепла.

Основные задачи теплоизоляции, особенности выбора материалов

Основной целью теплоизоляции является уменьшение потерь тепла в системах отопления или трубопроводов с горячим водоснабжением. Основная функция утеплителя направлена на предотвращение конденсата.

Конденсат может образоваться как на поверхности трубы, так и в изоляционном слое.

Кроме того, согласно нормам техники безопасности, утепление трубопроводов должно обеспечивать определенную температуру на поверхности изоляции, а в случае застоя воды предохранять от замерзания и заледенения в зимний период.

Утепление трубопроводов также увеличивает срок эксплуатации труб.

По нормам СНиП, теплоизоляция трубопроводов применяется как для централизованного отопления, так и уменьшает теплопотери внутридомовых тепловых сетей. Что необходимо учесть при выборе теплоизоляции:

  • Диаметр трубы. От него зависит, какой тип изолятора будет применяться. Трубы могут быть цилиндрической формы, полуцилиндры или маты мягкие в рулонах. Утепление труб маленького диаметра в основном выполняется с помощью цилиндров и полуцилиндров.
  • Температуру теплоносителя.
  • Условия, в которых будут эксплуатироваться трубы.

Виды утеплителей

Рассмотрим самые популярные и часто используемые материалы для теплоизоляции:

  1. Стекловолокно. Материалы из стеклянного волокна часто используют для трубопроводов надземной прокладки, так как они имеют длительный срок эксплуатации. Стекловолокно имеет низкую температуру применения и характеризуется низкой плотностью. В качественном стекловолокне высокая вибрационная, химическая и биологическая стойкость.
  2. Минеральная вата. Утепление трубопроводов минеральной ватой является весьма эффективным теплоизолятором. Этот изоляционный материал применят в разных условиях. В отличие от стекловолокна, которое имеет низкую температуру применения (до 180ºС), минеральная вата выдерживает температуру до 650 ºС. При этом сохраняются ее теплоизолирующие и механические свойства. Минеральная вата не теряет форму, имеет высокую стойкость к химическому воздействию, кислоте. Этот материал не токсичен и отличается низкой степенью влагопоглощения.

В свою очередь, минеральная вата бывает двух форм: каменная и стеклянная.

Утепление трубопроводов с помощью минеральной ваты применяется в основном в жилых домах, общественных и бытовых помещениях, а также для защиты поверхностей, которые подвергаются нагреву.

  1. Пенополиуритан имеет широкую область применения, но является достаточно дорогим материалом. Согласно нормам СНиП, тепловая изоляция трубопроводов является экологически безопасной и не воздействует на здоровье человека. Пенополиуритан устойчив к воздействию внешних факторов, нетоксичен и довольно прочен.
  2. Пенополистирол. В некоторых областях промышленности пенопласт является незаменимым материалом, так как имеет низкие показатели теплопроводности и влагопоглощения и долгий срок службы. Пенополистирол трудно воспламеняем, и является отличным звукоизолятором.
  3. Кроме вышеперечисленных материалов, утепление трубопроводов можно осуществлять и с помощью других менее известных, но не менее практичных утеплителей, таких как пеностекло и пеноизол. Эти материалы прочные, безопасные и являются близкими родственниками пенопласта.

Защиту от коррозии и высокую теплоизоляцию труб может обеспечить и теплоизоляционная краска.

Это относительно новый материал, основным плюсом которого является то, что она проникает в труднодоступные места и способна выдерживать высокие температурные перепады.

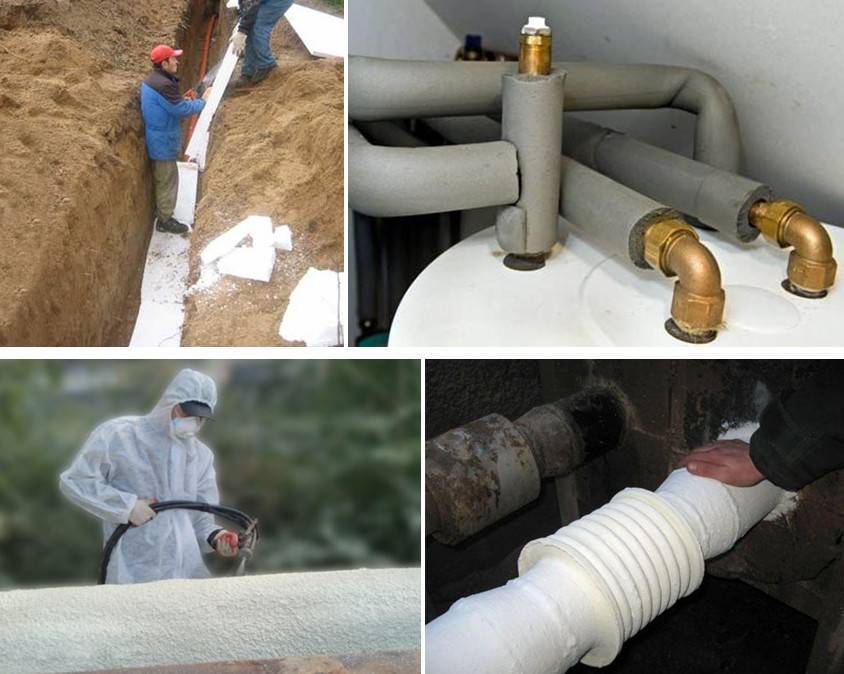

Теплоизоляция для труб: применение

Жидкая теплоизоляция труб применяется при прокладке газопроводов и нефтепроводов, при монтаже трубопроводов в инженерных системах горячего и холодного водоснабжения, системах отопления и канализации, в системах вентиляции и кондиционирования воздуха. Также теплоизоляция для труб широко применяется в холодильных и морозильных системах, в химической и пищевой промышленности.

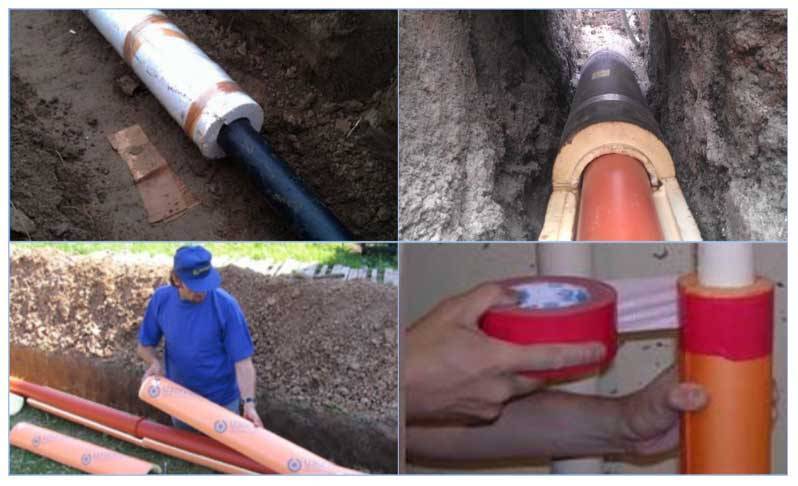

Теплоизоляция для труб может использоваться при подземном и надземном монтаже трубопровода, утепление труб применяется как внутри помещений, так и на открытом воздухе. Теплоизоляция для труб может применяться для изоляции не только прямолинейных частей трубопровода, но и для трубопроводов различной конфигурации и сложности. Утеплители для труб также применяются для изоляции фитингов и запорной арматуры трубопровода.

Виды теплоизоляции для труб отопления

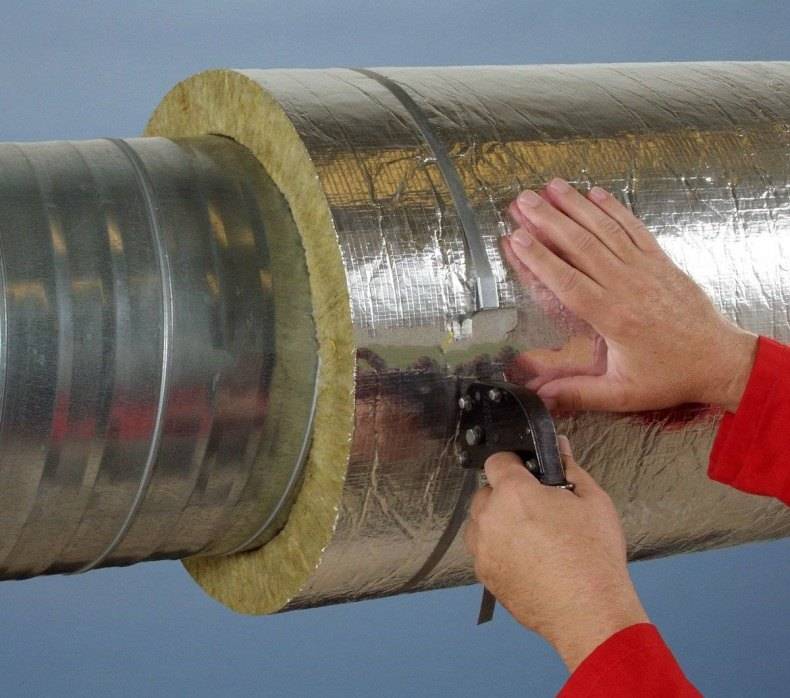

Минеральная вата

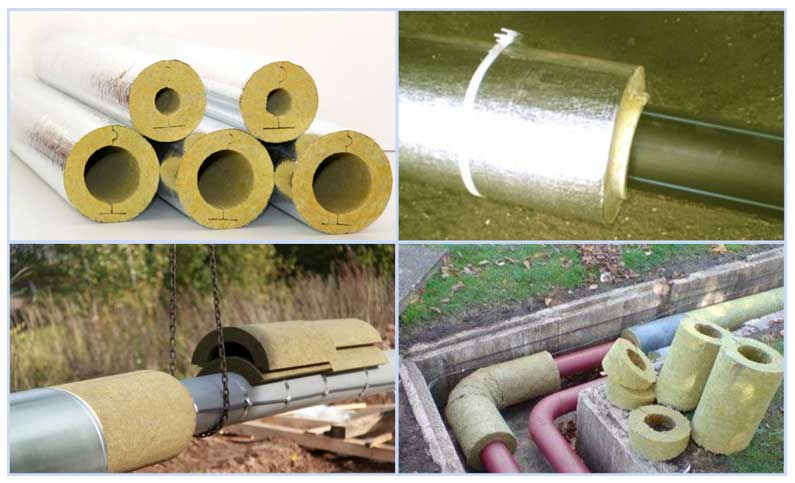

Минеральная вата для трубопроводов – один из самых популярных изоляционных материалов. Этот утеплитель рекомендуется использовать для изоляции систем центрального отопления и снабжения горячей водой, проложенных в жилых домах или зданиях промышленных предприятий. Другой способ применения материла – защита труб с постоянным прогревом, например, печных дымоходов.

Выделяют два типа минеральной ваты:

  1. Каменная вата – изготовляется из базальтовых пород.
  2. Стекловата (стекловолокно) – вырабатывается из битого стекла или штапельного волокна, основой которого служит кварцевый песок.

Главные преимущества каменной ваты:

  • термостойкость (до 650°С) при сохранении механических свойств;
  • устойчивость к растворителям (щёлочи, кислоты, масляные растворы и т.д.);
  • при специальной пропитке можно придать вате влагоустойчивость;
  • экологически чистый, нетоксичный материал.

Стекловата менее термоустойчива, соответственно, сфера её применения уже. Выпускается она в рулонах длиной 1,55-2 м.

Характеристики стекловаты:

  • рабочая температура защищаемых труб – до 180°С;
  • устойчивость к вибрации;
  • химически нейтральна, не взаимодействует с химическими и биологическими веществами;
  • при правильной установке и соблюдении условий эксплуатации долго сохраняет свойства.

Пенополиуретан

Этот утеплитель имеет жёсткую форму, предусматривающую грани и стенки. Готовая продукция получается методом литья «труба в трубе». Благодаря этим свойствам, материал часто называют скорлупой.

Пенополиуретан обладает максимальной прочностью и эффективно уменьшает теплоотдачу.

Технологические характеристики пенополиуретана:

  • нетоксичность, отсутствие запаха;
  • стойкость к окислению (не гниёт);
  • непревзойдённая прочность – служит не только теплоизоляцией, но и механической защитой труб;
  • не проводит электрический ток;
  • химически стоек – не взаимодействует с кислотами, щелочами и т.д.;
  • подходит для любого климата и всех погодных условий.

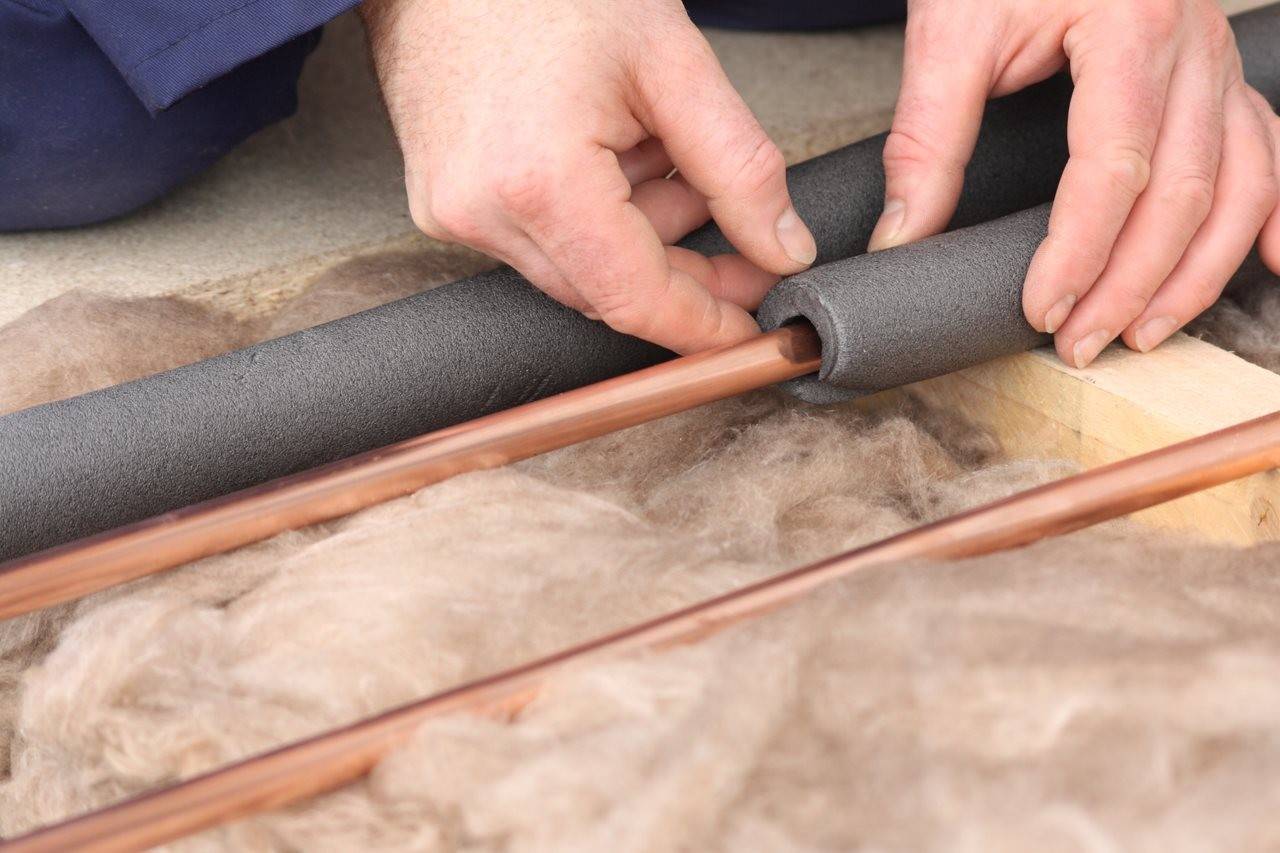

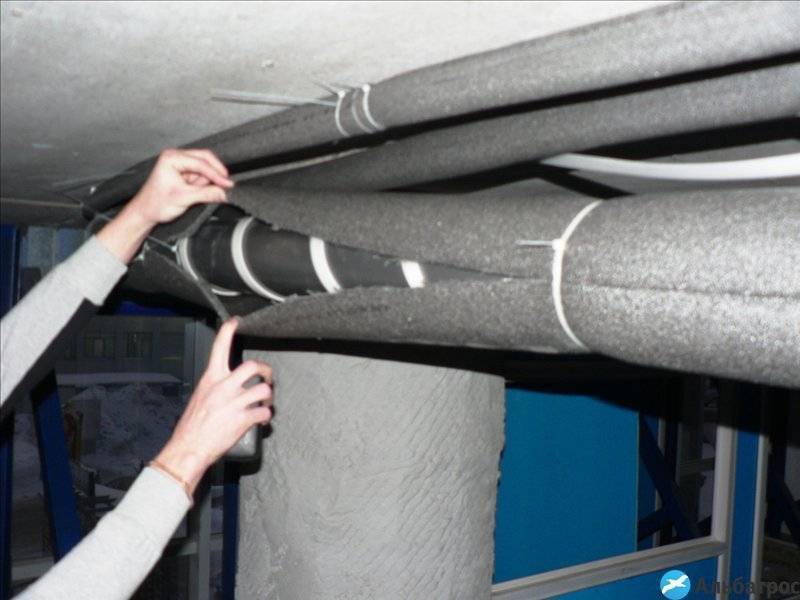

Вспененный полиэтилен

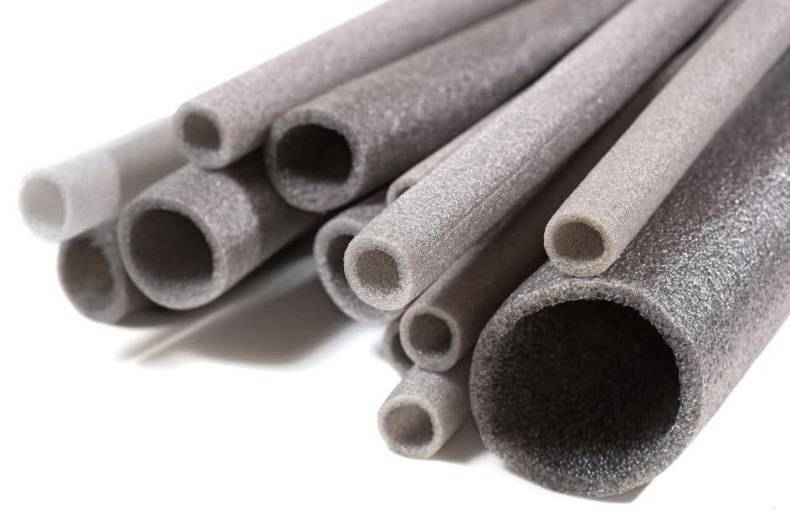

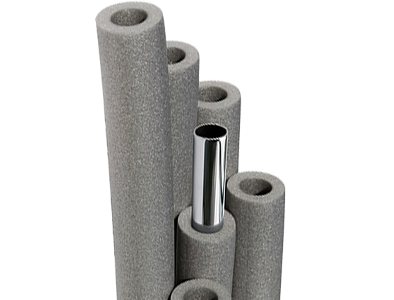

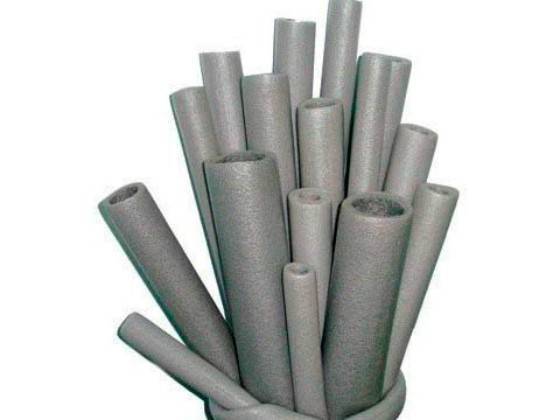

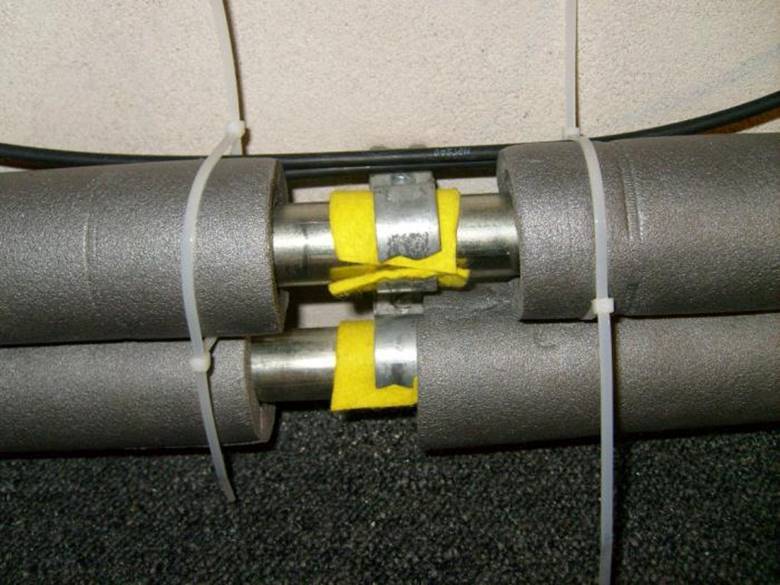

Этот вид теплоизоляции выпускается в виде полых цилиндров под разные наружные диаметры труб. Обычная длина цилиндра – 2 м, возможны вариации.

Вспененный полиэтилен можно использовать для изоляции труб отопления, горячего и холодного водопровода.

Преимущества вспененного полиэтилена:

  • экологически чистый материал, безопасен для человека;
  • влагонепроницаемость;
  • хорошая теплоизоляция, устойчивость к переменам температуры;
  • упругость в сочетании с гибкостью позволяет использовать материал и как изоляцию, и как механическую защиту трубопровода;
  • простота применения – может надеваться на трубу целиком или с помощью разрезания цилиндра;
  • сохраняет свойства при контакте с известью, бетоном и другими материалами.
Популярные статьи  Печь на отработанном масле своими руками — изготавливаем по чертежу и пошаговой инструкции

Теплоизолирующая краска

Теплоизоляционная краска для труб отопления – новый материал, разработанный в России.

В состав краски входят:

  • пеностекло;
  • керамические микросферы;
  • перлит;
  • прочие теплоизолирующие вещества.

Теплоизоляционная краска:

  • нетоксична, безопасна для здоровья;
  • не имеет запаха;
  • защищает трубы от коррозии;
  • выдерживает нагревание до высоких температур;
  • может использоваться в системах как домашнего, так и промышленного отопления.

Сравнение характеристик утеплителей труб отопления

Теплопроводность, Вт/м*К 0,04 0,035-0,04 0,022-0,03 0,038-0,045 0,032
Плотность, кг/м3 105-135 35-40 60 65 35
Водопоглощение, % 10-15 4 1-2 0,6 0,6
Температура применения, С0 От -180 до +680 От -60 до +75 От -180 до +140 От -60 до +105 От -80 до +100
Простота монтажа Может требовать намотки, фиксации стяжками, проволочными кольцами Склеивается, стягивается крепежными бандажами или собирается в короб Надевается на трубу, фиксируется термолентой Фиксируется на клей или с помощью зажимов Крепится с помощью клея, скотча
Химическая и биостойкость высокая высокая высокая высокая высокая
Горючесть НГ Г3-Г4 Г2-Г4 Г1 Г1

Преимущества применения вспененного полиэтилена для теплоизоляции труб отопления очевидны. Утеплитель из вспененного полиэтилена выигрывает по эксплуатационным, физическим и экономическим свойствам. Он универсален, энергоэффективен, сохраняет теплозащитные свойства в течение срока службы, применяется на объектах средней и низкой ценовой категории за счет доступной стоимости.

Виды теплоизоляции для труб отопления

Завод технической изоляции ТЕПЛОФЛЕКС производит трубки из вспененного полиэтилена различного диаметра и толщины, предназначенные для теплоизоляции труб отопления и ГВС. Работаем с мелким и крупным оптом. Осуществляем доставку по России.

Другие сферы применения вспененной изоляции:

  • Утепление водопроводных труб
  • Звукоизоляция канализационных труб
  • Теплоизоляция для медных труб кондиционера

Описание и технические характеристики пенополиуретана

Утепление пенополиуретаном подходит и для металлических и для пластиковых систем отопления, расположенных на открытом воздухе.

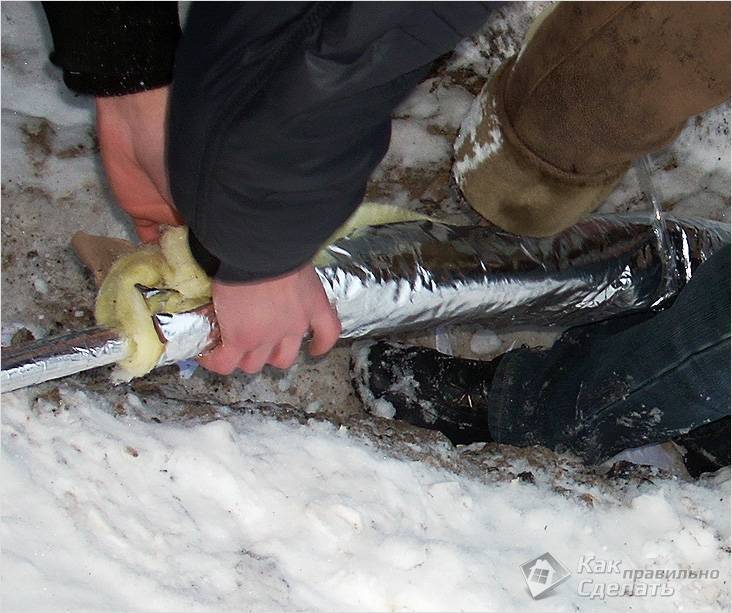

Этот материал подходит для утепления на улице труб различного диаметра и еще называется «скорлупой». Материал также с одной стороны покрыт алюминиевой фольгой, чтобы уменьшить общую теплопроводность покрытия.

Однако стоит заметить, что по сравнению с другими видами, утепление при помощи пенополиуретана происходит обмоткой труб даже не в три слоя, а минимум в пять, а лучше в восемь.

Придется заматывать минимум в пять слоев, чтобы достичь нужного результата, а это приведет к дополнительным тратам.

Еще один минус пенополиуретана – минимальная защита от морозов и тепловых потерь.

Каждый в праве выбирать подходящий, по его мнению, утеплитель, главное не экономить и серьезно подойти к вопросу, чтобы тепло дошло до получателя, а не уходило на обогрев воздуха на улице.

Заметьте, что правильно выбранный утеплитель для труб на открытом воздухе может существенно продлить срок работы отопительной системы и ее эффективность!

Использование высокого давления и утепление воздухом

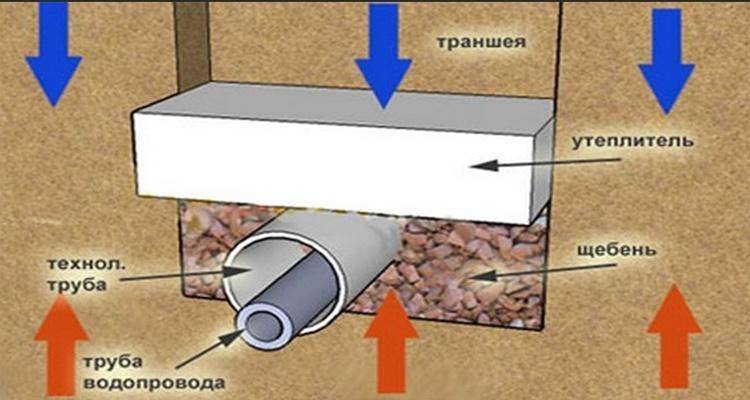

Оказывается, что для защиты домашней водопроводной системы от замерзания не обязательно укрывать коммуникации теплоизолирующим слоем. Есть один интересный способ утепления, основанный на физических законах термодинамики знакомых всем из школьного учебника физики. Известно, что увеличение давления жидкости значительно снижает температуру кристаллизации.

И если поддерживать высокое давление в системе, вода не будет превращаться в лед и сохранит свое жидкое состояние. Например, создание рабочего давления в водопроводной системе в 3 Атм. надежно предохранит водопровод дачи от промерзания. Правда, для этого необходимо установить дополнительное устройство – ресивер.

Второй необычный способ утепления «без утеплителя» водяных труб — теплым воздухом, основан на использовании воздушного потока, исходящего из вентиляционного канала подвального помещения. Для этого водопроводную трубу помещают в пластиковую гильзу большего диаметра. Внешняя труба соединяется с вентиляцией подвала, в которой теплый воздух идет непосредственно от земли, а на другом конце делает выпуск наружу.

Важно: чтобы создать хорошую циркуляция, необходимо воздушный канал оборудовать всасывающим дефлектором. Теплый воздушный поток будет циркулировать быстрее, и вода в трубах будет постоянно обогреваться.

Порядок проведения расчётов

Без выполнения расчётов нельзя выбрать оптимальный материал, определить подходящую толщину. Без этого невозможно определить, какой плотностью будет обладать тепловая изоляция оборудования и трубопроводов. Среди факторов, оказывающих влияние на конечный результат подсчётов:

  • проведение тепла.
  • Способность защищать от деформаций.
  • Воздействия механического типа.
  • То, какой является температура на изолируемых поверхностях.
  • Вибрация на оборудовании и возможность его появления.
  • Температурный показатель в окружающей среде.
  • Предел по допустимой нагрузке.

Не обойтись и без учёта нагрузки, которая возникает при взаимодействии оборудования или трубопроводов с окружающим грунтом и транспортными средствами, которые проходят по поверхности. Специальные формулы используются для любых систем по передаче тепла, которые бывают стационарными, нестационарными.

Представляем серию формул для самостоятельного расчета толщины теплоизоляции.

Расчёт для теплоизоляции искусственно адаптируется ко всем условиям эксплуатации, характерным для того или иного и трубопровода или оборудования. Сами условия формируются при участии:

  1. Строительных материалов для подготовки к сменам времён года.
  2. Влажности, способствующей ускорению теплообмена.

Профессиональные компании предоставляют исполнителям инженерные данные для будущего строительства. Какие именно требования оказывают наибольшее влияние на выбор подходящих изоляционных покрытий?

  • Теплопроводность.
  • Звукоизоляция.
  • Возможность поглощать или отталкивать воду.
  • Уровень паропроницаемости.
  • Негорючесть.
  • Плотность.
  • Сжимаемость.

Жидкий утеплитель для труб

Теплоизоляция трубопроводов может проводиться с помощью специальной краски, которая создает энергосберегающий барьер толщиной в 1 мм. Способ нанесения: кисточкой, валиком или с помощью распылителя. После высыхания жидкий утеплитель для труб образует матовую поверхность, которая служит как тепловое зеркало, не впуская холод и не выпуская тепло.

Заслуживает внимания теплоизоляция для труб водоснабжения фирмы Корунд. Она хорошо защищает от замерзания и предотвращает образование влаги на поверхности:

  • название модели: Корунд Классик;
  • цена: 330 р./л.;
  • характеристики: 1 мм материала = 5-7 слоев ваты;
  • плюсы: сверхтонкий;
  • минусы: высокая стоимость.

Другой вид жидкой изоляции, который выдерживает температуры от –60 до +600 градусов, это продукция Теплометт. Краска прослужит вам около 30 лет и поможет значительно сэкономить на отоплении:

  • название модели: Теплометт Стандарт;
  • цена: 310 р./л;
  • характеристики: состоит из вакуумных микросфер, 1мм слоя заменяет 50 мм минеральной ваты;
  • плюсы: наносится на поверхность любой формы;
  • минусы: высокая стоимость.

Базовая композиция, которая подходит для самых разных сфер применения. После нанесения она плотно и надежно обволакивает поверхность:

  • название модели: Астратек;
  • цена: 410 р./л;
  • характеристики: устойчивость к высоким температурам;
  • плюсы: бесшовная поверхность, которая сохраняет тепло;
  • минусы: высокая стоимость.

Стенофлекс

Steinoflex — надежное утепление для труб отопления и горячей воды. Основой для его изготовления является полиэтилен, применяемый в пищевой промышленности. Существует 2 варианта выпуска:

  • Трубы с внутренним диаметром 0,6-14 см одно или 2-слойные с толщиной стенки 2,5 или 4,5 см.
  • Жгуты — полоски цилиндрической формы, не имеющие отверстия с диаметром 0,6-8 см. В качестве теплоизоляции для труб их не применяют.

Виды теплоизоляции для труб отопленияТеплоизоляция Стенофлекс

Стенофлекс — хороший шумопоглотитель. Трубки соединяют между собой утепленным скотчем. На этапе создания тепломагистрали изоляцию на трубу надевают перед монтажом, а для утепления существующих труб, цилиндр разрезают и обхватывают им трубу, точно подгоняя края, чтобы через щель не попадал воздух и влага. Для монтажа применяют специальный клей.

Популярные статьи  Схема подключения люстры на двухклавишный выключатель: инструкция по подключению

Цели применения

Энергофлекс применяется для различных целей, в каждой из которых он проявляет себя как очень продуманный и эффективный материал. Рассмотрим известные способы использования.

Снижение теплопотерь

Виды теплоизоляции для труб отопления

Энергофлекс представляет собой теплоизоляцию, а значит именно в этом и состоит его функция. При нанесении материал позволяет на долгое время сохранять ту температуру, которая необходима для переходящей жидкости или газа. Снижаются потери энергии, что позволяет уменьшить расход всех ресурсов, которые призваны подогревать воду. Так что отопление и горячее водоснабжение будут очень эффективными.

Во время работ по теплоизоляции самостоятельно важно помнить, что подвергать защите нужно только те трубы, которые не находятся непосредственно в отапливаемом помещении. Так что вся отопительная арматура в подвале или снаружи может быть утеплена. Правило связано с тем, что незащищенные трубы при помощи передачи тепла в окружающую среду обогревают комнаты

Правило связано с тем, что незащищенные трубы при помощи передачи тепла в окружающую среду обогревают комнаты.

Утепление труб, которые являются частями систем горячего водоснабжения или отопления представляется вполне логичным. Но нужно ли утеплять канализационные отводы? Чтобы ответить на этот вопрос, надо учесть, где именно проходят эти трубы. Если они закопаны недостаточно глубоко и задевают область промерзания почвы, то утепление обязательно нужно производить. Только в этом случае можно будет добиться полного обеспечения всеми необходимыми для жизни удобствами.

Борьба с конденсатом

Виды теплоизоляции для труб отопления

Конденсат может принести владельцам домов не меньше проблем, чем промерзание трубопровода. Он представляется результатом повышения влажности воздуха при изменении температуры. На участках водоснабжения начинают скапливаться маленькие капельки, которые могут привести к коррозии или разрушению материала. Именно это и происходит со многими трубами с холодной водой летом. Разница температур внутри и снаружи не проходит бесследно, а преобразовывается в капли воды.

Помимо коррозии могут также проявляться и другие неприятные последствия. Например, лужи под трубами, которые образуются вследствие длительного формирования конденсата. Такая эксплуатация значительно уменьшает срок службы изделий, делая их более уязвимыми для других воздействий внешней среды.

Чтобы избежать всех неприятных последствий образования конденсата, рекомендуется все трубы холодного водоснабжения утеплять при помощи теплоизолирующих материалов. Лучше всего использовать утеплитель Энергофлекс. Для монтажа могут дополнительно потребоваться полипропиленовые фитинги.

Защита от шума

Виды теплоизоляции для труб отопления

Замена труб в канализации с чугунных на пластиковые привела к появлению гулкого звука, которым сопровождалась работа всех водоотводов. И этот звук был способен причинить довольно много неудобств всем обитателям домов. Ситуация была проанализирована и специалисты пришли к не самым утешительным выводам. Так как пластиковая канализация делалась из труб с меньшей толщиной стенки, а сам материал имел гораздо меньшую плотность, по сравнению с чугуном, то звук распространяется намного быстрее. При этом весь шум еще многократно отражается от поверхности труб, постоянно увеличивая громкость. На выходе получаем громкий гул, который легко может нарушить спокойную жизнь в доме.

Для того, чтобы снизить влияние шума на жизнь, рекомендуется пользоваться утеплителями Энергофлекс. Компания предлагает специальные материалы, обладающие повышенными шумоизоляционными свойствами. Также эффективен в данном случае обычный рулонный утеплитель, крепящийся на трубы при помощи клея. Иногда производитель заранее наносит клей на одну из поверхностей, так что строителю надо только правильно закрепить материал на трубе.

Изоляционные материалы для труб

Для изоляции труб наиболее часто используются следующие материалы:

  • Пенополиэтилен или пористый пластик — утеплитель этого типа создается путем вспенивания полиэтилена газом, который имеет форму пены с закрытоячеистой структурой. Он отличается высоким коэффициентом диффузии водяного пара, поэтому не абсорбирует. Он гибкий, податливый, может быть очень тонким (даже толщиной 5 мм). Хорошо работает в канавках стен и в полу — устойчив к высоким и низким температурам;
  • Пенополиуретан — это жесткий пенопласт с очень хорошими изоляционными параметрами, устойчивый к химическим воздействиям, не подвержен воздействию солнечных лучей;
  • Каучук (в просторечии резина) — материал в виде гибкого черного поролона (на основе синтетического каучука), устойчивый к солнечному излучению, воде, большим перепадам температур и погодным условиям. Хорошо работает в качестве изоляции труб в солнечных установках;
  • Минеральная и стекловата — это материалы, которые устойчивы к высокой температуре, не дают усадки под ее воздействием и не впитывают влагу. Стекловата обладает лучшими изоляционными свойствами и более эластична.

Виды теплоизоляции для труб отопленияВиды теплоизоляции для труб отопленияВиды теплоизоляции для труб отопленияВиды теплоизоляции для труб отопленияВиды теплоизоляции для труб отопленияВиды теплоизоляции для труб отопления

Кабели изолированы пористым пластиком, пенополиуретаном, резиной и минеральной ватой. Они могут быть в виде футеровок для труб, крышек, матов, пластин или сборной арматуры. У каждого материала есть коэффициент теплопроводности, обозначаемый символом λ — чем ниже, тем лучше.

Виды теплоизоляции для труб отопления

Следовательно, изоляция из материала с более низким коэффициентом теплопроводности может иметь меньшую толщину, чем оболочка трубы из материала с более высоким коэффициентом (для обеспечения требуемых изоляционных свойств).

Виды теплоизоляции для труб отопления

Стандартно предполагается, что в одноквартирных домах толщина изоляции должна составлять 20–30 мм — подробные требования к покрытию определены польскими стандартами.

Виды теплоизоляции для труб отопления

Виды теплоизоляции для труб отопления

Эти материалы чаще всего имеют форму матов или формы, адаптированные к диаметру и изгибам трубы (колена, тройники). Утеплитель можно дополнительно защитить от повреждений алюминиевой фольгой или ПВХ-оболочкой.

Виды теплоизоляции для труб отопления

Чем горячее вода в установке и холоднее окружающая среда, тем лучше должны быть параметры у внешнего покрытия, т.е. тем ниже коэффициент λ.

Виды теплоизоляции для труб отопления

Материалы для тепловой изоляции трубопроводов

В настоящий момент на рынке предлагается большой выбор материалов, которые могут использоваться для изоляции трубопроводов. Каждый из них имеет свои преимущества и недостатки, а кроме этого и особенности применения. Для правильного выбора теплоизолятора необходимо все это знать.

Полимерные утеплители

Когда стоит задача создать эффективную систему теплоизоляции трубопроводов, чаще всего внимание обращают на полимеры на вспененной основе. Большой ассортимент позволяет подобрать подходящий материал, благодаря которому можно обеспечить эффективную защиту от внешней среды и исключить потери тепла.Если говорить более подробно о полимерных материалах, то из доступных на рынке можно выделить следующие

Пенополиэтилен.

Главной характеристикой материала является невысокая плотность. Кроме того, он пористый и обладает высокой механической прочностью. Этот утеплитель применяют для изготовления цилиндров с разрезом. Их монтаж могут выполнить даже люди, далекие от сферы теплоизоляции трубопроводов. Однако, для этого материала характерен один недостаток: конструкции, выполненные из пенополиэтилена, обладают быстрым износом и вдобавок к этому имеют слабую термостойкость.

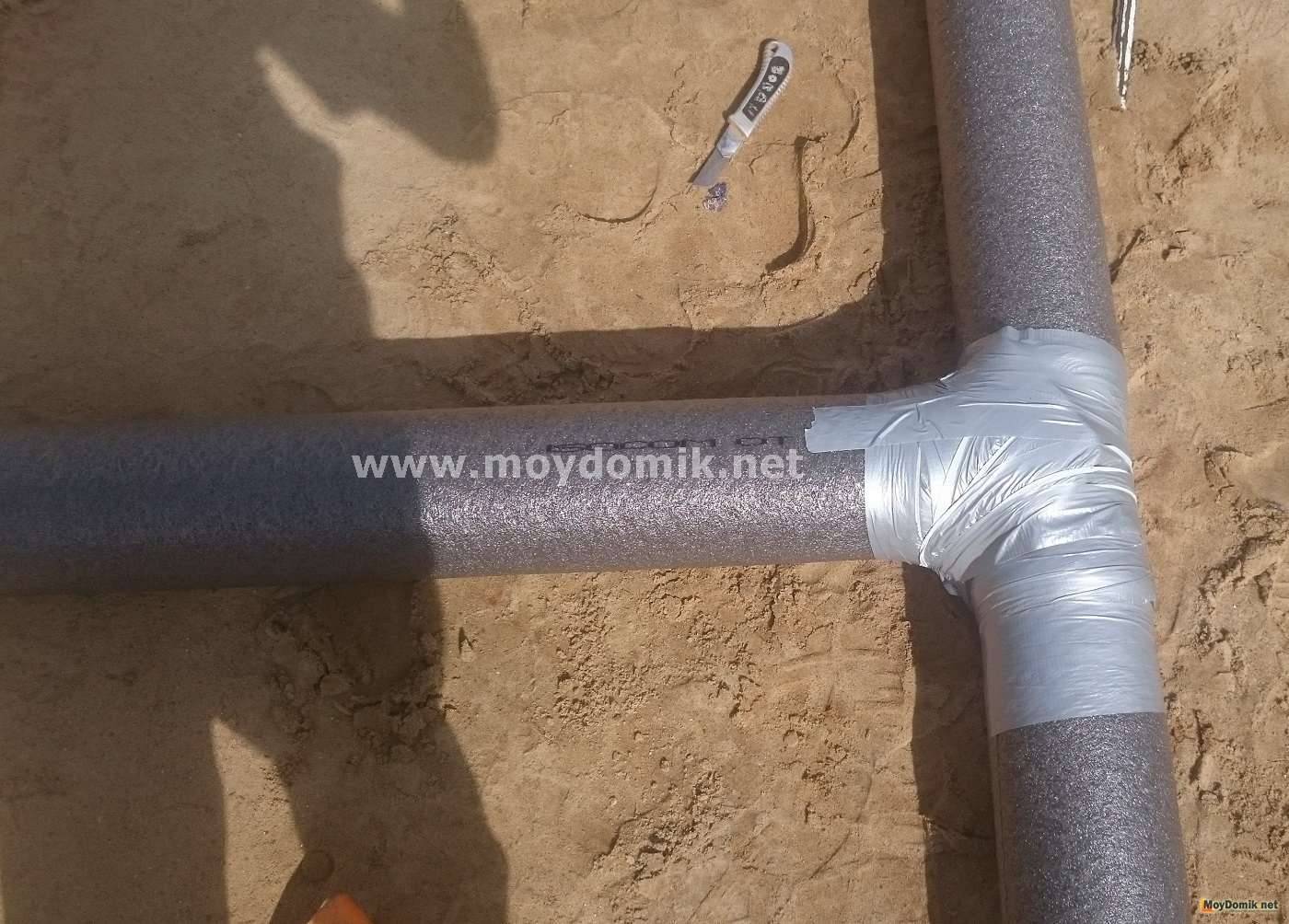

Если для тепловой изоляции трубопроводов выбраны цилиндры из пенополиэтилена, то особое внимание необходимо обращать на их диаметр. Он должен соответствовать диаметру коллектора

Учитывая это правило при выборе конструкции утепления, можно исключить самопроизвольное снятие кожухов из пенополиэтилена.

Пенополистирол.

Главной особенностью этого материала является эластичность. Также для него характерны высокие показатели прочности. Защитные изделия для теплоизоляции трубопроводов из этого материала выпускают в виде сегментов, которые своим видом напоминает скорлупу. Специальные замки используются для соединения деталей. Они имеют шипы и пазы, благодаря которым обеспечивается быстрота монтажа этих изделий. Использование скорлупы из пенополистирола с техническими замками исключает возникновение после монтажа «мостиков холода». Кроме этого, при установке нет необходимости в использовании дополнительного крепежа.

Популярные статьи  Забежная лестница своими руками: схемы + пошаговая инструкция с фото

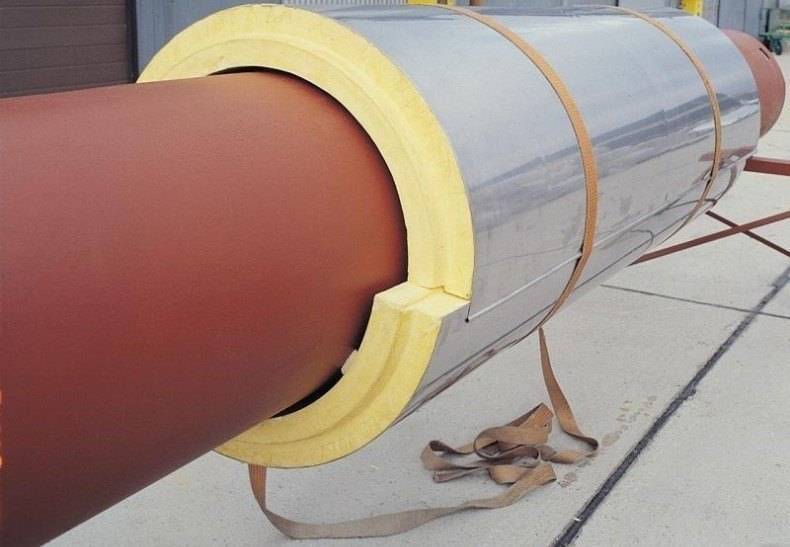

Пенополиуретан.

Этот материал применяют главным образом для предустановленной тепловой изоляции трубопроводов тепловых сетей. Однако использовать его можно и для утепления бытовых систем трубопроводов. Этот материал выпускается в виде пены или скорлупы, которая состоит из двух или четырех сегментов. Утепление методом напыления обеспечивает надежную теплоизоляцию с высокой степенью герметичности. Применение такого утепления наиболее подходит для систем коммуникаций, отличающихся сложной конфигурацией.

Используя для теплоизоляции трубопроводов тепловых сетей ППУ в виде пены, необходимо знать о том, что она разрушается под воздействием ультрафиолетовых лучей. Поэтому, чтобы изоляционный слой прослужил долго, необходимо обеспечить его защиту. Для этого поверх пены наносят слой краски или укладывают нетканое полотно с хорошей проницаемостью.

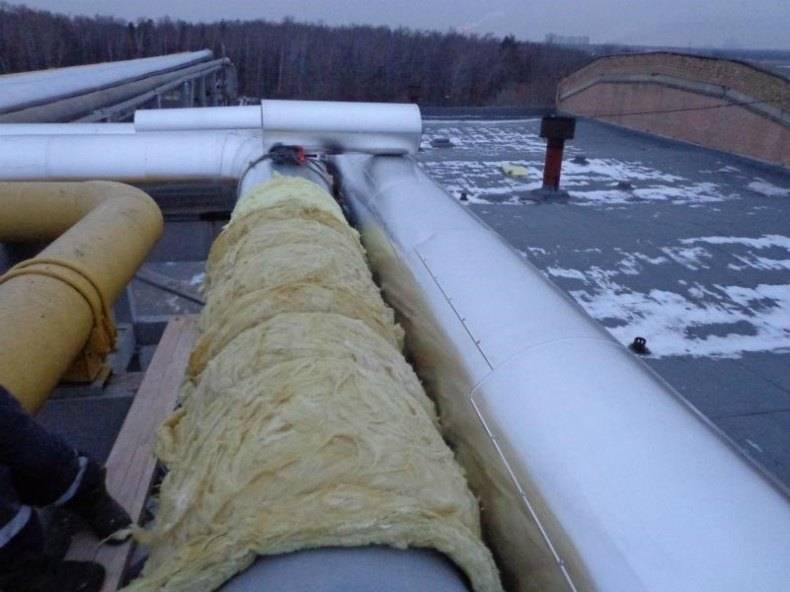

Волокнистые материалы

Утеплители этого типа представлены в основном минеральной ватой и ее разновидностями. В настоящий момент среди потребителей они наиболее популярны в качестве утеплителя. Материалы этого типа также хорошо востребованы, как и полимерные материалы.Для тепловой изоляции, выполняемого с применением волокнистых утеплителей, характерны определенные преимущества. К таковым можно отнести следующие:

  • незначительный коэффициент теплопроводности;
  • стойкость теплоизоляционного материала к воздействию таких агрессивных веществ, как кислоты, щелочи, масло;
  • материал в состоянии без дополнительного каркаса поддерживать заданную форму;
  • стоимость утеплителя довольно приемлемая и доступна для большинства потребителей.

Обращаем внимание, что во время работ по тепловой изоляции трубопроводов такими материалами необходимо исключить сжимание волокна при укладке утеплителя

Также важно обеспечить защиту материала от воздействия влаги

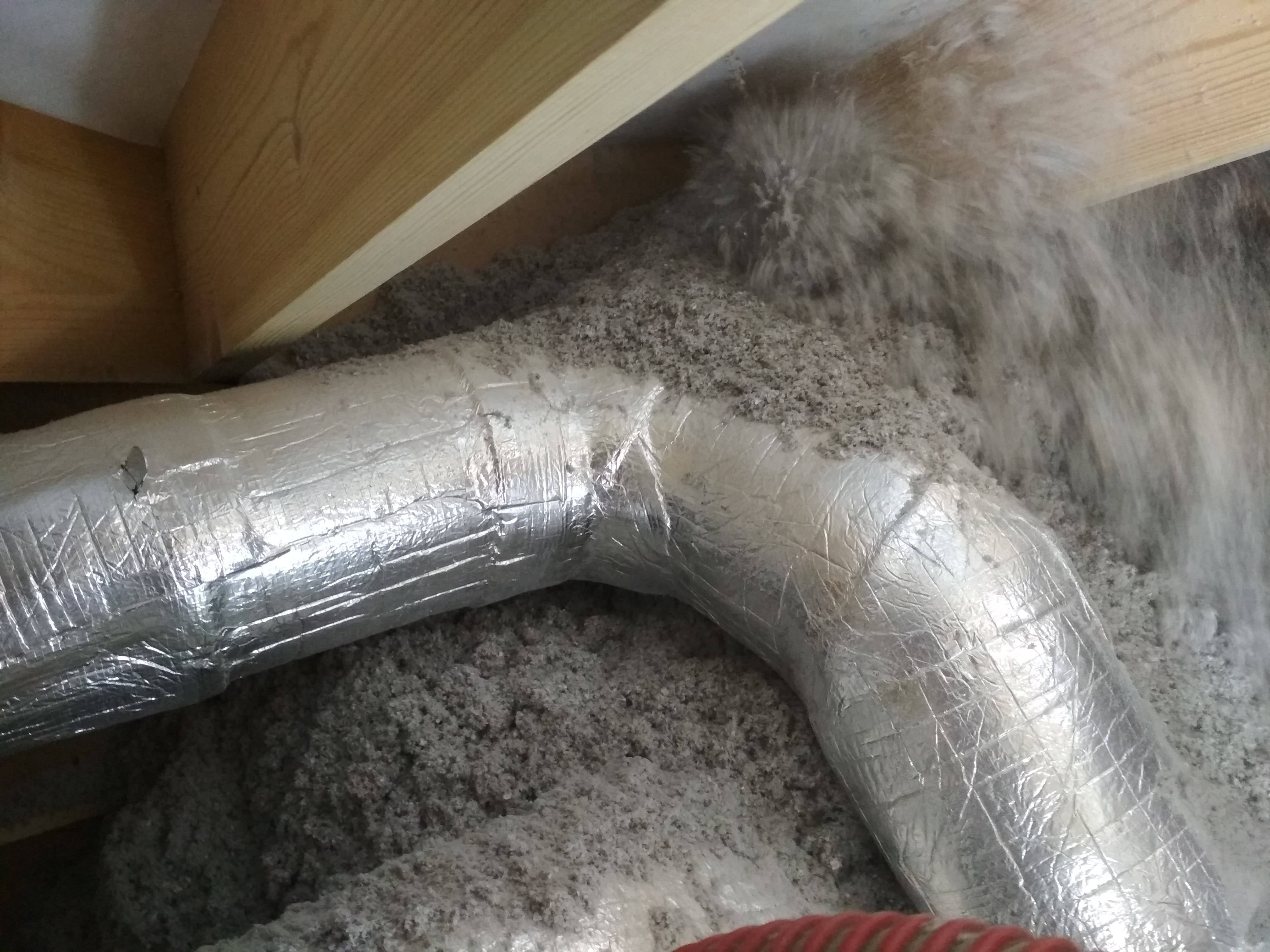

Изготавливаемые из полимерных и минераловатных утеплителей изделия для тепловой изоляции в некоторых случаях могут покрываться фольгой из алюминия или стали. Использование таких экранов обеспечивает снижение рассеивания тепла.

Толщина теплоизоляции отопительных систем

Толщина изоляции трубопроводов отопления определяется путем расчета, в основе которого лежат требования нормативной документации.

Произвести данные расчеты непросто

Чтобы получить верный результат нужно запастись терпением и вниманием. Наиболее распространенный метод – это подсчеты по показателям потерь тепла

При этом правила СНИП указывают, что изоляция всех трубопроводов отопления должна быть рассчитана так, чтобы потери тепла не превышали значений, указанных в СНИП.

Кроме СНИП толщина изоляции регламентируется Сводом Правил, и он предоставляет более простую методику. Это такие упрощения:

  1. потеря тепла при нагревании стенок магистрали протекающей средой не такие большие, как в слое наружной защиты, по этим причинам их можно не брать в расчет.
  2. большинство конструкций изготавливают из стали, а ее сопротивление к проводимости тепла маленькое, поэтому сопротивление стенок конструкции из металла тоже можно не брать в расчет.

Толщину изоляции однослойной конструкции рассчитывают по сложным формулам, их легко можно найти в интернете. При этом нормативы СНИП предлагают разные формулы для определения расчета для круглых труб и для плоской поверхности.

Толщина изоляции в несколько слоев просчитывается формулами, причем это выполняют для каждого слоя отдельно.

Все эти расчеты вести трудно, и дабы сэкономить время многие используют персональный компьютер и специальное программное обеспечение. При этом быстро и успешно получают нужный результат. Предлагаем скачать бесплатную программу для расчета толщины изоляции трубопроводов отопления для windows.

Расчет тепловой изоляции

Watch this video on YouTube

Размеры утеплителя

Материал можно применять как в помещении, так и снаружи. Размер внутреннего диаметра находится в диапазоне от 6 до 160 мм. Второй важный параметр — толщина стенки. Минимальный показатель — 6 мм, а максимальный — 20 мм. Длина трубок начинается от 1,2 метра и заканчивается 11 метрами.

Типовые характеристики для трубок Energoflex Super длиной 2 метра представлены в таблицах размеров. Первая часть:

Толщина изоляции, 6 мм Толщина изоляции, 9 мм
Типоразмер Количество в упаковке, м Вес брутто, кг Объём упаковки, м³ Типоразмер Количество в упаковке, м Вес брутто, кг Объём упаковки, м³
15/6-2 440 7,77 0,482 15/9-2 356 9,85 0,482
18/6-2 400 7,95 0,482 18/9-2 284 9,04 0,482
22/6-2 320 7,55 0,482 22/9-2 240 8,81 0,482
25/6-2 244 6,71 0,482 25/9-2 200 8,23 0,482
28/6-2 240 7,05 0,482 28/9-2 168 7,71 0,482
35/6-2 160 6,10 0,482 35/9-2 136 7,49 0,482
42/9-2 110 7,24 0,482
45/9-2 94 6,76 0,482
48/9-2 74 6,00 0,482
54/9-2 70 6,16 0,482
60/9-2 66 6,27 0,482
64/9-2 60 6,12 0,482
76/9-2 48 5,84 0,482
89/9-2 40 5,69 0,482
110/9-2 26 4,99 0,482
114/9-2 26 5,08 0,482
133/9-2 16 4,27 0,482
160/9-2 12 4,05 0,482

Вторая часть:

Толщина изоляции, 13 мм Толщина изоляции, 20 мм
Типоразмер Количество в упаковке, м Вес брутто, кг Объём упаковки, м³ Типоразмер Количество в упаковке, м Вес брутто, кг Объём упаковки, м³
15/13-2 240 10,82 0,482
18/13-2 200 10,14 0,482
22/13-2 168 9,71 0,482 22/20-2 108 11,05 0,482
25/13-2 140 8,99 0,482 25/20-2 100 10,97 0,482
28/13-2 132 9,09 0,482 28/20-2 88 10,42 0,482
35/13-2 108 8,78 0,482 35/20-2 70 9,69 0,482
42/13-2 80 7,88 0,482 42/20-2 60 9,53 0,482
45/13-2 72 7,59 0,482 45/20-2 50 8,61 0,482
48/13-2 70 7,70 0,482 48/20-2 48 8,63 0,482
54/13-2 66 7,88 0,482 54/20-2 48 9,17 0,482
60/13-2 48 6,71 0,482 60/20-2 40 8,48 0,482
64/13-2 48 6,94 0,482 64/20-2 38 8,46 0,482
76/13-2 40 6,76 0,482 76/20-2 26 7,10 0,482
89/13-2 30 6,12 0,482 89/20-2 24 7,32 0,482
110/13-2 22 5,69 0,482 110/20-2 14 5,81 0,482
114/13-2 22 5,80 0,482 114/20-2 14 5,91 0,482
133/13-2 16 5,22 0,482 133/20-2 12 5,83 0,482
160/13-2 12 4,89 0,482 160/20-2 12 6,44 0,482

Третья часть:

Толщина изоляции, 25 мм
Типоразмер Количество в упаковке, м Вес брутто, кг Объём упаковки, м³
22/25-2 72 8,42 0,482
28/25-2 66 8,70 0,482
35/25-2 54 8,28 0,482
42/25-2 46 8,12 0,482
48/25-2 42 8,12 0,482
54/25-2 38 8,01 0,482
60/25-2 34 7,82 0,482
64/25-2 32 7,74 0,482
76/25-2 26 7,34 0,482
89/25-2 20 6,69 0,482
110/25-2 14 6,51 0,482
114/25-2 12 6,09 0,482

Материал «Энергофлекс» — один из лучших вариантов утепления для коммуникационных труб как в доме, так и на улице. Широкий ассортимент позволяет выбрать подходящий вариант для любой инженерной системы. Утеплитель высокого качества. Он имеет долгий эксплуатационный срок.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
