Теплоаккумулятор для отопления своими руками: пошаговая инструкция

Преимущества использования теплоаккумуляторов

Установка теплоаккумулятора направлена на достижение следующих целей:

  • Котел можно будет протапливать в любое удобное время;
  • Закладку каждой следующей партии топлива можно будет отложить на некоторый срок;
  • Количество топлива, затрачиваемое на обогрев здания, будет снижено.

Встроенная в котел буферная емкость (тепловой аккумулятор) позволяет поддерживать комфортный микроклимат в доме и при этом снизить расход топлива на отопление. Если же такую систему дополнить датчиками и терморегуляторами, то экономия будет максимальной – при достижении определенной температуры подача тепла в контур отопления попросту прекращается.

Теплоаккумулятор для отопления своими руками: пошаговая инструкция

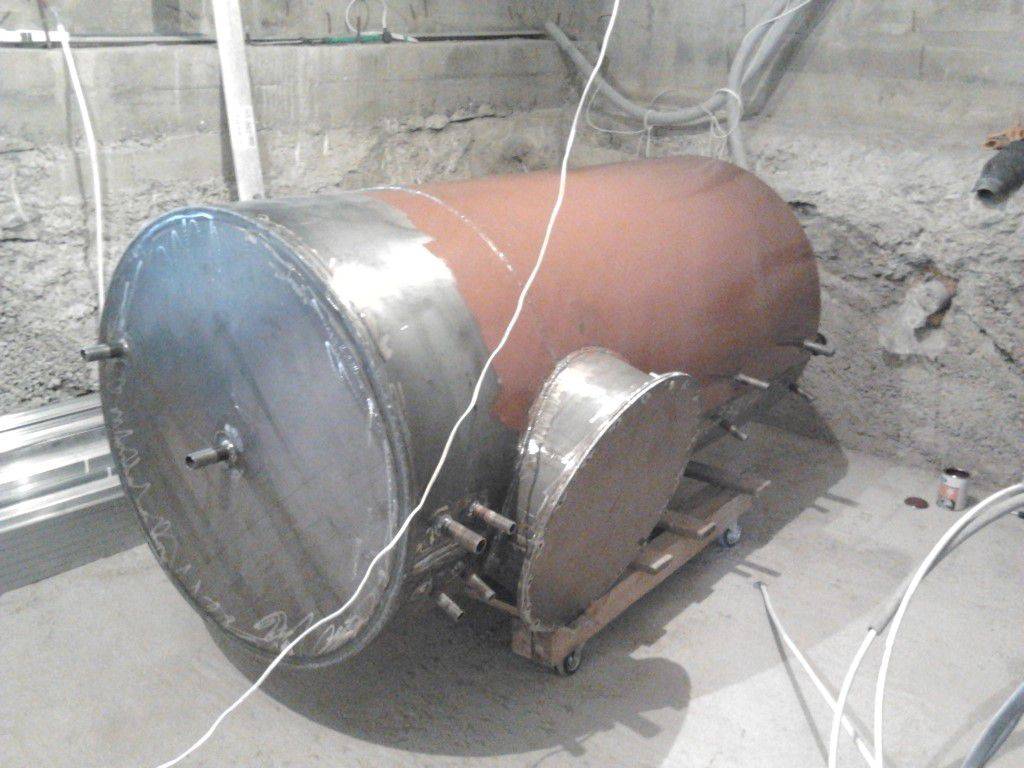

5 Изготовление бака своими руками

Благодаря простоте конструкции теплового аккумулятора изготовить его самостоятельно не составит труда. Сделать его можно из подручных материалов, а для такой работы не придется использовать какой-либо сложный дорогостоящий профессиональный инструмент. Чертежи буферной емкости для отопления своими руками можно с лёгкостью отыскать в сети интернет.

Алгоритм действий следующий:

  1. 1. За основу можно взять стальную бочку еврокуб или аналогичные по размерам ёмкости. В качестве теплообменника используют медную трубку диаметром 20−30 миллиметров и длиной от 8 до 15 метров. Трубка сгибается в спираль и устанавливается внутри резервуара.
  2. 2. В верхней части теплоаккумулятора делают отверстие, куда выводят патрубок, необходимый для выхода горячей воды. Внизу бака проделывают аналогичное отверстие, которое используется для слива холодной жидкости. Каждый отвод оснащается краном, позволяющим перекрывать движение теплоносителя, поступающего в накопительный резервуар.
  3. 3. Готовая металлическая емкость и вваренные в неё патрубки проверяются на герметичность. Для этого бочку заполняют водой и осматривают на предмет протечек. Если утечки жидкости не установлено, можно переходить к утеплению самодельного теплоаккумулятора.
  4. 4. Перед тем как приступать непосредственно к утеплению внешней поверхности емкости, необходимо зачистить ее от заусениц и обезжирить. Металл грунтуется и окрашивается порошковой термостойкой краской. Такая обработка позволит защитить готовую емкость от коррозии.
  5. 5. Для утепления резервуара может использоваться рулонная базальтовая вата толщиной 8 миллиметров. Ее крепят скотчем или шнурами-бечевками. Для повышения эффективности выполненного утепления сверху базальтовую вату можно укрыть фольгированной пленкой.
  6. 6. Внешний слой теплоаккумулятора выполняется из синтетики, кожзаменителя или аналогичных материалов. В чехле вырезают отверстия под отводные патрубки, после чего емкость подключается к отопительной системе и котлу.

Теплоаккумулятор для отопления своими руками: пошаговая инструкция

Сделав теплоаккумулятор для котлов отопления своими руками, можно повысить эффективность работы автономного оборудования, сократив расходы на обогрев частного дома. На сегодняшний день существует несколько различных типов теплоаккумуляторов, выбор которых будет зависеть от особенностей отопительных котлов и конструкции используемой в доме системы обогрева. Можно с легкостью подобрать различные по своей конструкции и объему теплоаккумуляторы, а благодаря их простой конструкции выполнить такой резервуар не составит труда.

Создаем теплоаккумулятор своими руками

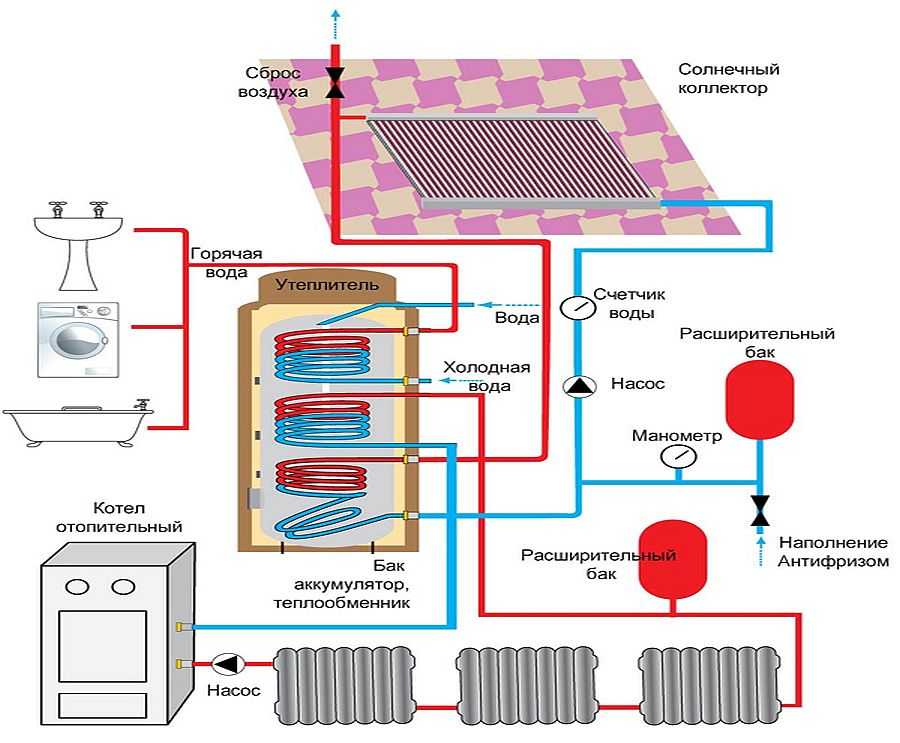

На рисунке-схеме показан самый распространенный вариант подключения теплового аккумулятора в систему автономного отопления.

На первый взгляд сложно в конструкции накопительного бака ничего нет. Большая стальная емкость, в которую помещены змеевики. Однако сложность работы в домашних условиях кроется именно в тонкостях и в нюансах.

Этап первый — теоретический

Начинать работу следует с поиска необходимой емкости. Потребуется резервуар достаточно большой вместимости и объема. Чем больше, тем лучше. Конечно, не стоит вдаваться в крайности и гнаться за огромными размерами вашего будущего детища. В противном случае, вы встанете перед проблемой, как втиснуть громоздкое устройство внутрь котельного помещения.

На данном этапе помимо поиска и подбора, соответствующих комплектующих и деталей конструкции, придется заняться теоретическими расчетами для определения оптимального в данном случае объема бака. Расчёт емкости теплоаккумулятора для домашнего твердотопливного котла поможет вам в дальнейшем разобраться с размещением агрегата в котельной, подскажет  каким образом осуществить обвязку оборудования. Для начала определим объем емкости самым простым способом, в котором ключевое место занимают физические законы.

Располагая исходными данными:

  • тепловая мощность, необходимая для обогрева жилых помещений дома;
  • промежуток времени, в течение которого твердотопливный котел будет остановлен и его место в снабжении системы отопления горячей водой займет теплоаккумулятор.

Дальнейшие действия рассмотрим на примере:

Площадь дома примерно 100 м2, твердотопливный котел простаивает в ночное время 5 часов. Берем среднюю тепловую мощность для обогрева дома в 10 кВт.

Исходя из этого, ясно, что тепловой аккумулятор должен выдавать в систему до 10кВт тепловой энергии. За все время простоя нагревательного агрегата это значение составит 50 кВт. Эти расчеты проводятся с учетом того, что вода в накопительной емкости нагрета до температуры 90 С. а в отопительном контуре не более 60 С. Разница температур составляет 30 градусов. Исходные данные подставляем в формулу:

Q = cmΔt Если нам интересно количество воды, которая должна поступать в бак, то формула примет иной вид m = Q / c Δt, где:

Q —  расход тепловой энергии, требуемый для обогрева дома плоащадью 100 м2 (в нашем случае 50 кВт);

c  — удельная теплоемкость воды 4.187 кДж/кг. (0,0012 кВт/кг)

Δt – разность между температурой котловой воды в емкости и в радиаторах отопления (30С)

Получаем 50 /0,0012 х 30 = 1,388 кг, что означает, ориентировочный объем бака для теплоаккумулятора должен составлять 1,4 м3. Соответственно тепловой накопитель для вашего твердотопливного агрегата должен быть не меньше 1,4 куб. метров.

Этап второй —  технологический

Сделав необходимый расчет, занимайтесь подбором соответствующей емкости. В качестве основного корпуса можно использовать баки для подогрева воды, используемые в столовых и предприятиях общественного питания. Обычно такие приспособления изготавливаются из нержавеющей стали. Если вам не удалось найти подобные предметы, используйте для своих целей любые стальные емкости, желательно с крышкой. При одном условии: стенка резервуара не должна быть тонкой (минимум 4-5 мм).

Более перспективный вариант — металлическая бочка. Для установки в загородном доме оптимальный объем емкости – 1000 литров. Большие резервуары, более 5 м3 необходимо оснастить ребрами жесткости. Грамотная установка и расположение бака позволят в дальнейшем, при возросшей металлоемкости, занять агрегату необходимую устойчивость. Для простоты изготовления бака с нуля, выбирайте прямоугольную форму.

Популярные статьи  Какую выбрать затирку для плитки: рейтинг из ТОП-10 популярных вариантов затирки в 2021 году

В случае работы с бочкой, нужно врезать в корпус патрубки, по количеству змеевиков. Змеевики делаются из стальных водопроводных труб. В данном случае необходимо создать как можно большую поверхностную площадь, через которую будет происходить отъем тепловой энергии. Готовые теплообменники изнутри привариваются к патрубкам. Сколько теплообменников, соответственно и столько пар патрубков, на вход и на выход.

Принцип работы и конструкция

Главная задача теплового аккумулятора – накапливать дополнительное тепло в своей емкости и в случае, если котел не сможет выделять энергию, выполнять эту функцию за него. Работа подобного устройства способна на несколько процентов снизить уровень потребления энергии, если оно монтируется в электрокотел, а это в свою очередь снижает денежные затраты владельца дома на электричество.

Работает данное оборудование, врезанное в твердотопливный котел следующим образом: при отсутствии источника тепловой энергии в котле, он свою работу прекращает, и соответственно вода в магистральных трубопроводах постепенно начинает остывать. Именно вода выдавливает из бака аккумулятора в систему горячий теплоноситель, что делает ее работу бесперебойной.

Конструкция

По сути теплоаккумулятор, используемый для подсоединения к системе отопления, имеет простую конструкцию: бак с теплоизолированными стенками и несколько патрубков, необходимых для подключения к котлу.

При выборе оборудования следует тщательно рассчитать нужный уровень теплоизоляции его стенок — лучше всего перестраховаться и приобрести емкость с толстыми стенками.

Случаи применения

Специалисты рекомендуют врезать в отопительную систему дома теплоаккумулятор в следующих случаях:

  • большая ежедневная потребность в горячей воде;
  • если используется твердотопливный котел (уменьшается количество используемого топлива);
  • если в доме стоит электрокотел, а в ночное время тарифы на потребление электроэнергии не снижаются.

Утепление

Чем качественнее утеплен резервуар, тем меньше потребуется топлива, чтобы нагреть весь объем воды, и тем дольше теплоноситель будет сохранять высокую температуру.

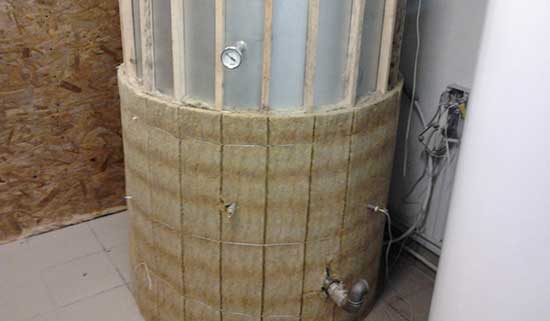

Надёжный вариант утепления теплоаккумулятора — базальтовая вата

Утепление лучше выполнить рулонным материалом из базальтовой ваты, предназначенным для термоизоляции дымоходов. Если решено использовать обычный утеплитель из минеральной или каменной ваты, необходимо проследить, чтобы в его состав не входили фенол-формальдегидные смолы, которые также под воздействием высоких температур выделяют опасные для здоровья вещества.

Защитный кожух изготавливается из тонколистового металла. Он одновременно защищает теплоизолятор от влаги и внешних воздействий, служит отражателем для теплового излучения, прошедшего через утепляющий слой.

Расчет объема накопительного бака

Данное решение заключается в том, что теплоаккумулятор, сделанный своими руками, представляет собой обычную утепленную емкость с двумя патрубками для присоединения к системе отопления. Суть заключается в том, что котел в процессе работы частично направляет тепловой носитель в накопительный бак, когда радиаторы в этом не нуждаются. После отключения источника тепла происходит обратный процесс: работа системы отопления поддерживается водой, поступающей из аккумулятора. Для этого нужно будет правильно выполнить обвязку накопительной емкости с теплогенератором.

Первым делом надо определить объем бака для аккумуляции тепловой энергии и произвести оценку возможности его размещения в котельной. Кроме того, изготовление теплоаккумуляторов для твердотопливных котлов необязательно начинать с нуля, есть различные варианты подбора готовых сосудов подходящей вместительности.

Мы предлагаем ориентировочно определить объем бака самым простым способом, основанным на законах физики. Для этого надо иметь такие исходные данные:

  • тепловая мощность, потребная на обогрев дома;
  • время, в течение которого источник тепла будет отключен и его место займет аккумулирующая емкость для отопления.

Способ расчета покажем на примере. Есть здание площадью 100 м2, где теплогенератор простаивает 5 часов в сутки. Укрупненно принимаем необходимую тепловую мощность в размере 10 кВт. Это значит, что каждый час аккумулятор должен отдавать в систему 10 кВт энергии, а на весь промежуток времени ее надо накопить 50 кВт. При этом вода в баке нагревается минимум до 90 ºС, а температура на подаче в системах отопления частных домов при стандартном режиме принимается равной 60 ºС. То есть, разность температур составляет 30 ºС, все эти данные мы подставляем в хорошо знакомую из курса физики формулу:

Поскольку мы хотим узнать количество воды, что должен содержать тепловой аккумулятор, то формула принимает такой вид:

  • Q – общий расход тепловой энергии, в примере равен 50 кВт;
  • с – удельная теплоемкость воды, составляет 4.187 кДж / кг ºС или 0.0012 кВт / кг ºС;
  • Δt– разность температур воды в баке и подающем трубопроводе, для нашего примера это 30 ºС.

m= 50 / 0.0012 х 30 = 1388 кг, что занимает ориентировочный объем 1.4 м3. Итак, тепловая батарея для твердотопливного котла емкостью 1.4 м3, наполненная водой, нагретой до 90 ºС, будет обеспечивать дом площадью 100 м2 теплоносителем с температурой 60 ºС в течении 5 часов. Потом температура воды упадет ниже 60 ºС, но еще какое-то время (3—5 часов) понадобится на полную «разрядку» аккумулятора и остывание помещений.

Важно! Для того чтобы тепловой аккумулятор, изготовленный своими руками, успевал полностью «зарядиться» во время работы котла, последний должен иметь не менее чем полуторный запас по мощности. Ведь отопителю надо одновременно обогревать дом и загружать накопительный бак горячей водой

Преимущества теплового аккумулятора

У традиционной русской печи перед современным твердотопливным котлом есть два существенных преимущества:

  • если ее конструкция выполнена правильно, сгорание топлива в печи всегда идет в оптимальном температурном режиме, благодаря чему топливо отдает максимум тепловой энергии с образованием минимального количества продуктов горения;
  • массивное кирпичное тело печи нагревается, а затем на протяжении длительного времени отдает тепло в помещение, то есть, выполняет функцию аккумулятора тепла, позволяя сократить количество топок в сутки.

Чтобы твердотопливный котел функционировал в оптимальном режиме, полноценно сжигая топливо, он должен работать на своей номинальной мощности. Но при покупке котельного агрегата для отопления дома мощность выбирают в расчете на самые морозные дни в регионе, но таких набирается не более двух недель за зиму. Таким образом, практически весь отопительный сезон котел работает в режиме ограниченной подачи кислорода, из-за чего снижается его КПД, топливо тратится неэффективно, так как при горении отдает меньше тепла.

Схема обвязки ТА

Чтобы избежать данной проблемы, к котельному агрегату подсоединяют теплонакопитель – резервуар с водой, аккумулирующий тепло во время работы котла, и подающий нагретую воду в систему отопления, когда котел выключен на ночь и температура теплоносителя снизилась.

Популярные статьи  Цокольные термопанели — характеристики, цены, инструкция по установке

Функционирование устройства

Производители выпускают тепловой аккумулятор для котла в виде емкости для воды цилиндрической формы, в которую погружены змеевики для циркуляции теплоносителя разных контуров отопления и котельного агрегата.

Вода в емкости поглощает избыток тепловой энергии в процессе работы котла, нагревающего теплоноситель и готовящего воду для системы ГВС. Твердотопливный котел (если речь идет не о котлах длительного горения или автоматическом пеллетном агрегата) требует достаточно частой закладки дров или угля, поэтому его останавливают на ночь.

Это приводит к постепенному остыванию теплоносителя, циркулирующего в системе. Автоматическая подача нагретой воды из теплоаккумулятора в радиаторы или систему теплого пола позволяет дольше поддерживать в отапливаемых помещениях дома комфортную температуру.

Особенности конструкции теплового аккумулятора

Модели, предлагаемые производителями, различаются по конструкции и функциональности.

К примеру, в целях удобства и экономии нагревать воду в емкости можно несколькими способами:

  • подключив к котлу для отопления;
  • установив в теплоаккумуляторе ТЭН;
  • подсоединив емкость к солнечному коллектору.

Однако стоимость накопителей тепла в заводском исполнении достаточно высока, поэтому многие домовладельцы предпочитают теплоаккумулятор для твердотопливного котла изготовить своими руками.

В случае самостоятельного изготовления устройство обычно не оснащают змеевиками, выбирая самый простой вариант – емкость, с установленными патрубками в верхней и нижней части. К первой паре патрубков подсоединяются трубы подачи и обратки от котла, к паре патрубков, установленной на противоположной стороне емкости – трубы подачи и обратки отопительной системы.

Конструкция и назначение ёмкостного бака

Но если есть желание, время, подходящие инструменты и финансовые возможности, можно сделать теплоаккумулятор для отопления своими руками, скопировав модель фабричного производства или разработав собственную конструкцию. Для изготовления змеевиков используется медная труба, также необходимо позаботиться о герметизации мест, где концы змеевика выводятся наружу. Такой подход в первую очередь востребован при наличии солнечного коллектора.

Емкость требует качественной теплоизоляции, благодаря которой температура воды дольше остается высокой.

Стоимость готового изделия

Приняв решение купить готовую модель, оснащенную дополнительным функционалом (про установку электромагнитных клапанов для воды своими руками написано здесь), предварительно посмотрите образцы на сайтах производителей.

Обратите внимание на устройства фирм, хорошо себя зарекомендовавших в выпуске оборудования для отопительных систем. Цена на накопители тепла отечественных марок начинается от 20-22 тысяч рублей

Цена на накопители тепла отечественных марок начинается от 20-22 тысяч рублей.

Теплоаккумуляторы иностранных фирм стоят значительно дороже, так модель фирмы Puffer обойдется в 90-105 тысяч рублей.

Если у вас нет финансовых затруднений, посмотрите баки от Hajdu, Nube, ACB.

Устройства этих фирм отличаются хорошим качеством и демократичной ценой.Начальная цена моделей – 75 тысяч рублей.

Обзор моделей

В качестве основы для самодельного теплоаккумулятора отопления можно рассмотреть стандартную заводскую модель. Она представляет собой емкость с несколькими патрубками для подключения. Внутри находится трубопровод в виде спирали, по которому протекает теплоноситель. Материал изготовления трубы — медь или оцинкованная сталь.

Для повышения эффективности работы в конструкции предусмотрен дополнительный нагревающий элемент – электрический ТЭН.

Он служит в качестве альтернативного источника тепловой энергии для поддержания температуры воды в емкости на нужном уровне

Особо следует обратить внимание на конструкцию, а в частности — на обеспечение максимальной теплоизоляции. Она состоит из двух стенок, между которыми располагается слой утеплителя

Чаще всего это базальтовая вата. В результате подобный теплоаккумулятор для котлов отопления имеет следующие положительные качества.

  • Равномерный нагрев воды по общему объему;
  • Возможность функционирования систем отопления с помощью ТЭНа даже при не работающем котле;
  • Минимальные тепловые потери от стенок корпуса.

Однако стоимость такой конструкции высока, а ее самостоятельное изготовление проблематично из-за сложности. Поэтому чаще всего применяется другая схема отопления с теплоаккумулятором.

В данном случае конструкция представляет собой емкость, в которой устанавливается спиральная труба отопления. Она имеет четыре патрубка для прямой и обратной трубы — входящие и выходящие. Ее изготовление намного проще, чем для вышеописанной модели. Для этого достаточно сварить емкость и сделать в ней соответствующие патрубки.

Если у системы отопления с теплоаккумулятором своими руками по схеме и расчету не предусмотрено подключение дополнительных источников забора энергии – по этому вопросу нужно проконсультироваться у специалистов.

Одним из преимуществ этой конструкции является небольшая трудоемкость работ. Но она менее эффективна, что сказывается на времени остывания воды. Ее можно модернизировать — установить электрический ТЭН. Подобная система отопления с небольшим теплоаккумулятором будет работать даже без котла. Но в этом случае значительно повысятся затраты электроэнергии. Пользоваться системой ГВС не рекомендуется, так как снижение КПД установки будет велико.

Сборка простого теплоаккумулятора

Простейший тепловой накопитель работает по принципу термоса. Стенки установки практически не проводят тепло и позволяют воде оставаться теплой в течение достаточно продолжительного времени.

Для сборки такого агрегата нам понадобятся следующие приспособления:

  • бак. Объем подбирайте индивидуально, по своим потребностям и возможностям. Объективный минимум – 150 л;
  • материал для теплоизоляции. Отлично подходит минеральная вата;
  • клейкая лента;
  • медные трубки для изготовления змеевика;
  • бетонная плита либо доски для опалубки и раствор для заливки.

Теплонакопитель можно собрать на основе железной бочки. Объем, как уже отмечалось, подбирается индивидуально, однако в использовании бака вместительностью меньше 150 л особого смысла нет.

Первый шаг

Подготавливаем бочку к дальнейшей работе. Если это старая емкость, тщательно очищаем ее от различных загрязнений и зачищаем следы коррозии.

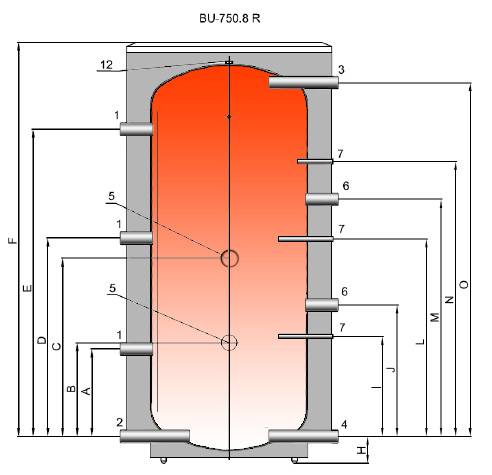

Теплоаккумулятор, общий видТеплоаккумулятор, патрубки. 1 — система отопления. 2 — верхний змеевик. 3 — нижний змеевик. 4 — охлаждение ТА. 5 — группа безопасности. 6 — магниевый анодТеплоаккумулятор, патрубки с другой стороны. 1 — термометры Wats. 2 — твердотопливный котел. 3 — термодатчики для контроллера солнечных систем

Второй шаг

Оборачиваем внешние стенки теплоизоляционным материалом. Хорошо подойдет минеральная вата. Окутанную теплоизоляцией бочку дополнительно обматываем скотчем в несколько слоев.

Третий шаг

Окутываем бак фольгированной пленкой. Для фиксации материала также используем клейкую ленту. При желании обшиваем изолированную конструкцию листовым металлом.

Четвертый шаг

Делаем змеевик, по которому будет транспортироваться теплоноситель. Для этого используем медную трубку длиной 8-15 м (зависит от объема выбранной бочки) и диаметром порядка 20-30 м. Сгибаем трубу в спираль и помещаем внутрь бака. Змеевик соединяется с котлом. В дальнейшем эта спираль будет нагреваться и отдавать полученное тепло воде в баке.

Популярные статьи  Канализация на даче своими руками: схема месторасположения элементов, как обустроить и с чего начать

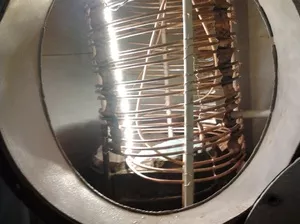

ТеплоаккумуляторЗмеевик — теплообменникТрубы довольно неплохо зажимаются между шляпками саморезовПодключение теплообменникаПодключение теплообменникаПодключение теплообменникаУтепление теплоаккумулятора

Пятый шаг

Делаем патрубки в боковых стенках накопителя. Через один патрубок в бак будет поступать холодная вода, через другой выходить горячая. Патрубки оснащаем кранами для быстрого перекрытия циркуляции воды.

Шестой шаг

Устанавливаем тепловой накопитель и выполняем его подключение.

Для лучшего понимания порядка подключения теплоаккумулятора смотрим на схему.

По рассмотренному способу выполняется подключение накопителя к системе обогрева, работающей с использованием 1 котла. В случае применения большего количества отопительных агрегатов, схема существенно усложнится. Систему придется оснастить датчиками давления и температуры, взрывным и предохранительным клапанами и т.д. К сборке подобного агрегата рекомендуется приступать только при наличии соответствующих навыков и должного опыта.

Утепление

Чем качественнее утеплен резервуар, тем меньше потребуется топлива, чтобы нагреть весь объем воды, и тем дольше теплоноситель будет сохранять высокую температуру.

Теплоаккумулятор для отопления своими руками: пошаговая инструкция
Надёжный вариант утепления теплоаккумулятора — базальтовая вата

Утепление лучше выполнить рулонным материалом из базальтовой ваты, предназначенным для термоизоляции дымоходов. Если решено использовать обычный утеплитель из минеральной или каменной ваты, необходимо проследить, чтобы в его состав не входили фенол-формальдегидные смолы, которые также под воздействием высоких температур выделяют опасные для здоровья вещества.

Защитный кожух изготавливается из тонколистового металла. Он одновременно защищает теплоизолятор от влаги и внешних воздействий, служит отражателем для теплового излучения, прошедшего через утепляющий слой.

Схема подключения и монтаж своими руками

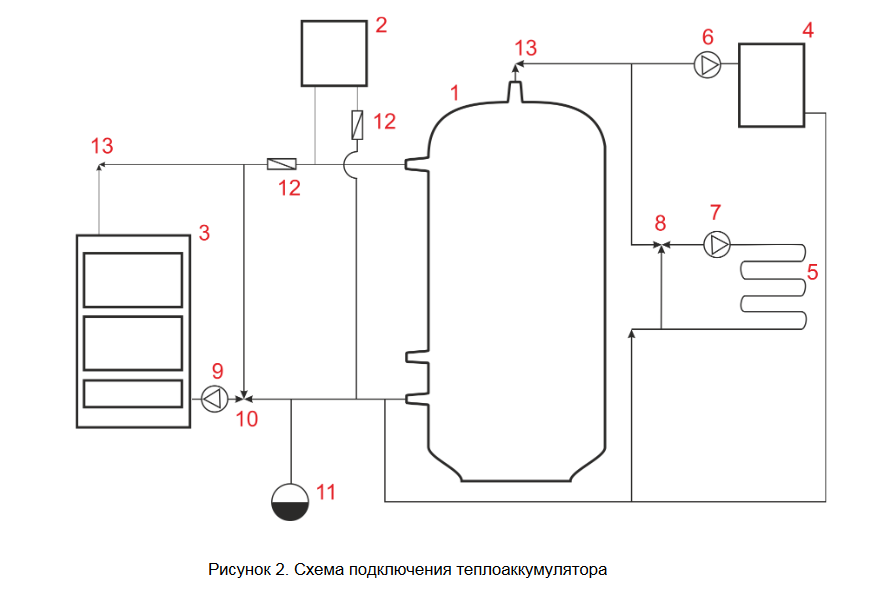

Схема подключения теплового аккумулятора

Если вы сталкивались с монтажом или реконструкцией отопительной системы, то вам будет несложно изготовить и установить тепловой аккумулятор. Справиться с этой работой сможет и новичок при наличии необходимых слесарных навыков.

Схема подключения буферной ёмкости имеет следующие особенности:

  • к нижним патрубкам прибора присоединяются вход котла и обратная ветка отопительной системы;
  • движение теплоносителя в системе, равно как и его подачу в нагревающий агрегат, обеспечивает циркуляционный насос, установленный совместно с обратным клапаном и запирающим краном;
  • к выходу котла подключён второй насос, предназначенный для транспортировки горячей жидкости к верхнему патрубку аккумулирующей ёмкости;
  • второй верхний патрубок бака соединяется с напорной магистралью системы отопления. При этом возможно включение как с трёхходовым клапаном, так и без него.

Отметим, что подобный принцип используется для систем с одним отопительным агрегатом. Применение нескольких котлов требует дополнительной установки запирающих, балансировочных и отсекающих устройств, что значительно усложняет схему подключения и конструкцию теплового аккумулятора.

Установка теплоаккумулирующей ёмкости

Монтаж теплового аккумулятора предусматривает установку регулирующей автоматики, запорных устройств и центробежных насосов

Вне зависимости от того, какой теплоаккумулятор используется (покупной или изготовленный своими руками), в процессе работы понадобятся:

  • шаровые краны;
  • циркуляционные насосы;
  • отрезки труб необходимого диаметра;
  • обратные клапаны;
  • датчики температуры;
  • предохранительный клапан;
  • электрическая проводка;
  • трехходовые краны или электрическая система управления работой циркуляционных насосов;
  • тепловой аккумулятор.

Кроме этого, потребуются обычные наборы сантехника и электрика, которые включают нужные инструменты и необходимые изолирующие и герметизирующие материалы.

При монтаже буферной ёмкости учитывают способность нагретой жидкости подниматься в верхнюю часть бака

Прежде всего, определяют место установки прибора. Если есть возможность, то бак монтируют как можно ближе к отопительному котлу. Теплоаккумулирующую ёмкость подключают в следующем порядке:

  1. Из отопительной системы сливают теплоноситель.
  2. К одному из верхних выводов бака подключают предохранительный клапан.
  3. На патрубки бака устанавливают шаровые краны. Можно обойтись и без запорной арматуры, но в таком случае при необходимости ремонта или замены оборудования понадобится сливать теплоноситель.
  4. К нижнему выводу ёмкости подключают циркуляционный насос, посредством которого охлаждённая жидкость будет подаваться в котёл.
  5. Напорный патрубок отопительного агрегата присоединяют к верхнему выводу теплового аккумулятора.
  6. Монтируют датчик температуры и блок автоматики, которые будут управлять циркуляционным насосом в зависимости от степени нагрева теплоносителя.
  7. К парному выводу, расположенному в верхней части бака, подключают подающую магистраль отопительной системы.
  8. На обратном трубопроводе монтируют второй циркуляционный насос. Этот агрегат понадобится для транспортировки теплоносителя по контуру обогрева.
  9. Устанавливают автоматику для управления работой второго насоса в зависимости от температуры воздуха в помещениях.
  10. Если конструкцией теплоаккумулятора предусмотрен второй контур, то его присоединяют к системе горячего водоснабжения.
  11. При необходимости выполняют электрическое подключение ТЭНа буферной ёмкости к питающему напряжению.
  12. Устанавливают устройство защитного отключения и заземляющий контур.

Места всех сопряжений должны быть тщательно герметизированы при помощи пакли и специальной пасты. Фум-ленту лучше не использовать, поскольку она не позволит «доворачивать» соединения для правильной установки циркуляционных насосов и удобного размещения шаровых кранов.

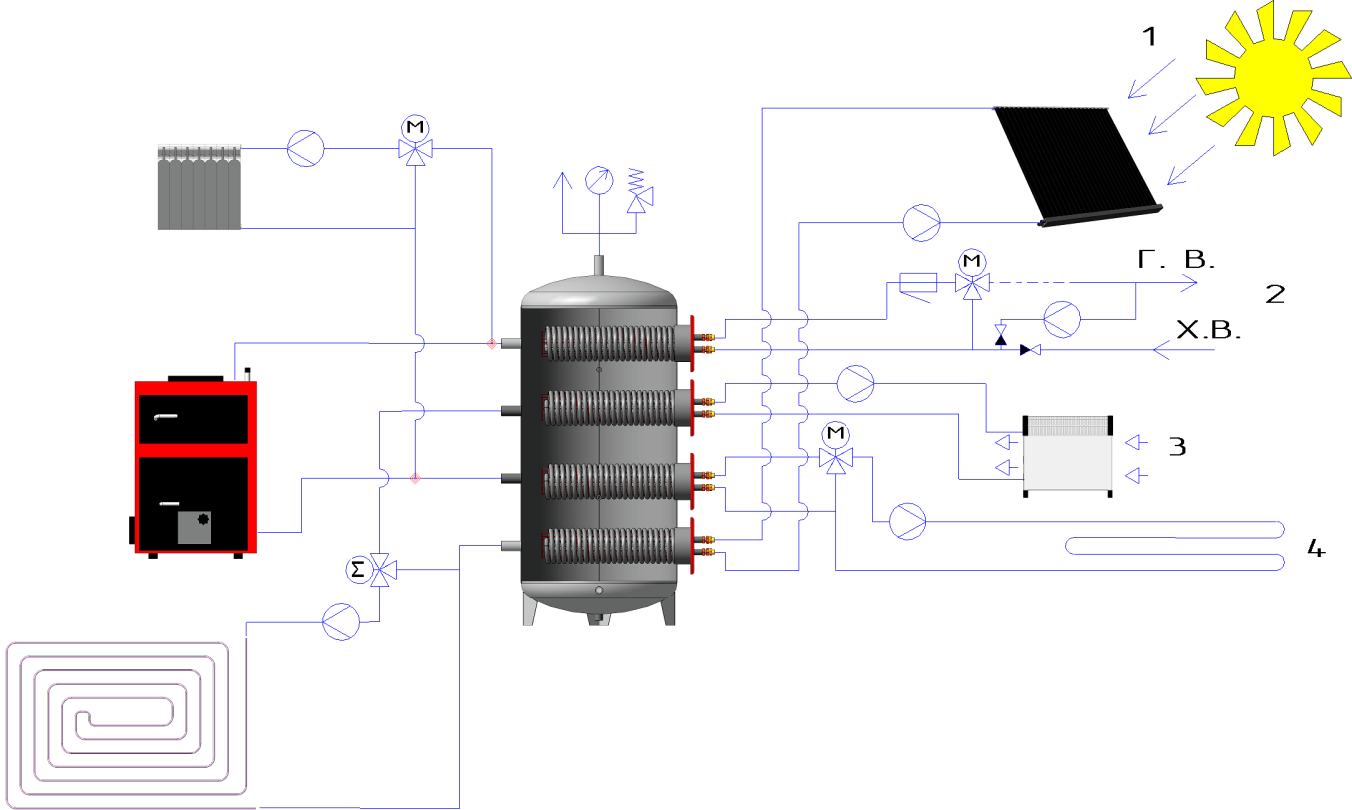

Как подключить тепловой аккумулятор в обвязке с твердотопливным и газовым котлами (видео)

Тепловой аккумулятор оптимизирует работу отопительного агрегата и позволяет экономить ресурсы. Буферную ёмкость несложно установить своими руками, для чего можно купить готовое изделие в торговой сети или же изготовить накопительный бак самостоятельно. В любом случае потраченные средства окупаются в короткий срок, что позволяет советовать установку теплоаккумуляторов как с целью энергосбережения, так и для защиты отопительных агрегатов от перегрева.

Сборка простого теплоаккумулятора

Простейший тепловой накопитель работает по принципу термоса. Стенки установки практически не проводят тепло и позволяют воде оставаться теплой в течение достаточно продолжительного времени.

Для сборки такого агрегата нам понадобятся следующие приспособления:

  • бак. Объем подбирайте индивидуально, по своим потребностям и возможностям. Объективный минимум – 150 л;
  • материал для теплоизоляции. Отлично подходит минеральная вата;
  • клейкая лента;
  • медные трубки для изготовления змеевика;
  • бетонная плита либо доски для опалубки и раствор для заливки.

Теплонакопитель можно собрать на основе железной бочки. Объем, как уже отмечалось, подбирается индивидуально, однако в использовании бака вместительностью меньше 150 л особого смысла нет.

Первый шаг

Подготавливаем бочку к дальнейшей работе. Если это старая емкость, тщательно очищаем ее от различных загрязнений и зачищаем следы коррозии.

Теплоаккумулятор для отопления своими руками: пошаговая инструкция

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
