Теплоаккумулятор для котлов отопления: параметры, особенности монтажа и где купить

Подключение ТА к потребителям

С другой стороны теплоаккумулирующую емкость надо подключить к системе отопления. Если подключаем только радиаторы, все просто — с одного из верхних выходов идет труба в трубопровод подачи, в нижний подключаем обратку. Но, в этом случае, возможен перегрев радиаторов. Когда вода в баке нагрета до температуры выше 60°C, это может быть опасным, а температура может быть 90°C и даже выше. При касании к таким горячим радиаторам, высока вероятность получения нешуточного ожога. К тому же в помещении явно будет жарко.

Подключение радиаторов

Чтобы избежать подачи слишком горячего теплоносителя, ставят еще один трехходовой смесительный клапан. Схема работает также как описано выше. Выставляем на регуляторе требуемую температуру, например, 50°C. Как только теплоноситель в подаче будет горячее, клапан откроет подмес воды из обратки.

Одна из выгод установки теплоаккумулятора — возможность приготовления ГВС в той же емкости (средняя картинка на рисунке ниже). Для этого в бак встраивают теплообменник или емкость. Его выход подключают к гребенке горячего водоснабжения.

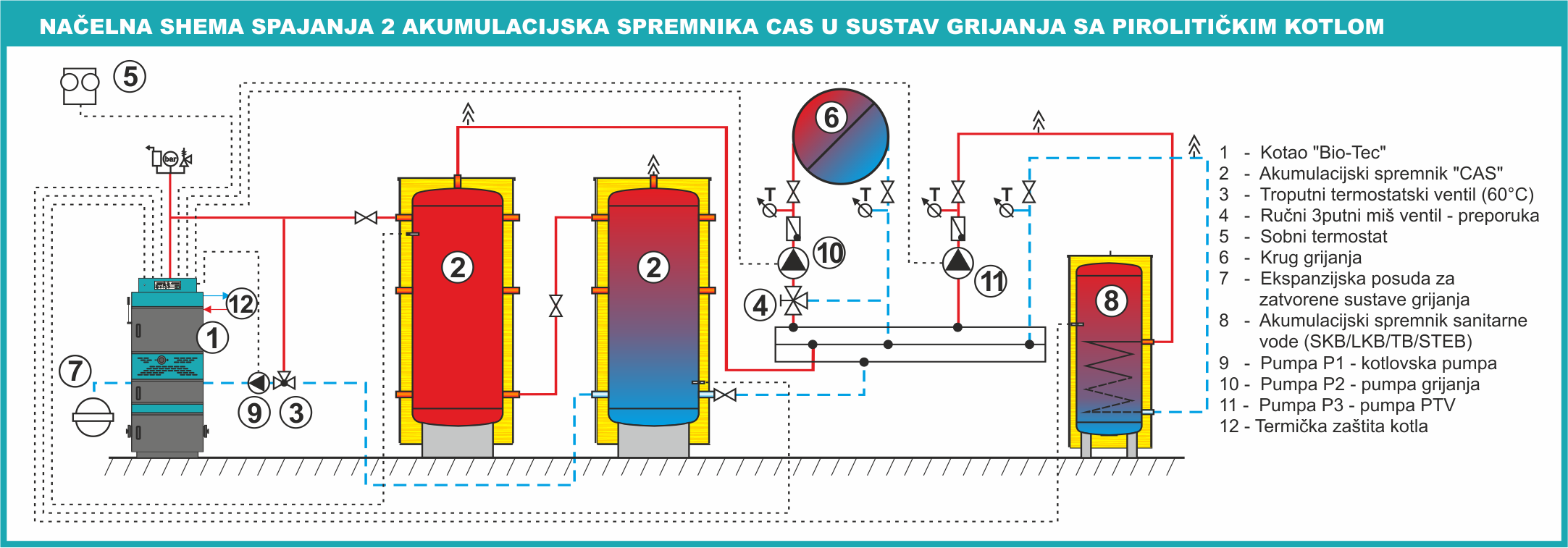

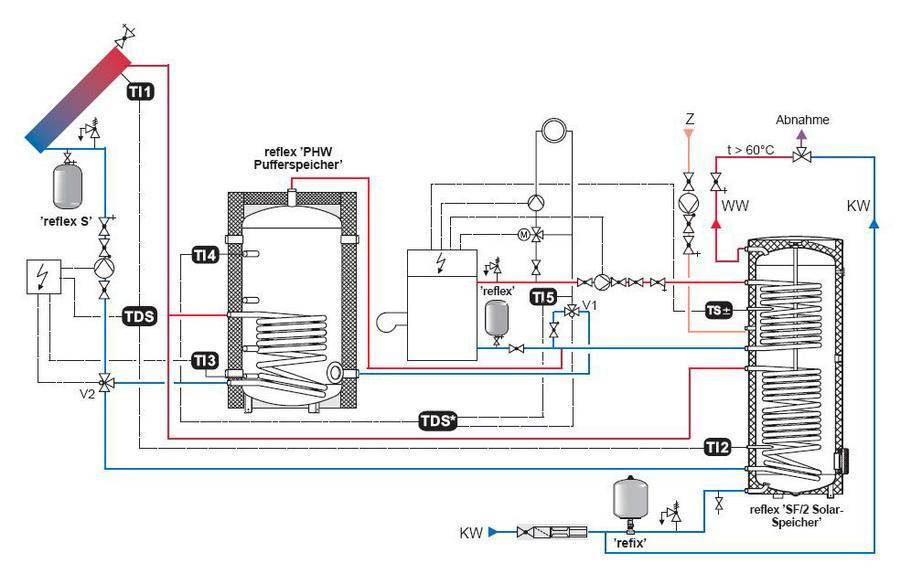

Схемы обвязки буферной емкости со стороны системы отопления

Так как и в этом случае тоже возможен перегрев, тут также необходим узел подмеса. Вот только добавлять надо холодную водопроводную воду. Реализуется этот узел при помощи еще одного трехходового смесительного клапана. Выход от холодного водопровода подключаем к смесительному трехходовому клапану ГВС. Чтобы при отсутствии разбора горячей воды она не попадала в гребенку холодной воды, на линии подачи от ХВС ставим обратный клапан.

Эта схема обвязки теплоаккумулятора имеет существенный недостаток: когда горячая вода не используется, вода в трубах остывает. Чтобы «добыть» теплую, приходится сливать остывшую просто в канализацию. Это неудобно, так как приходится ждать, и неэкономно. Для решения проблемы, от последней точки разбора тянут обратную линию, в которой устанавливают свой циркуляционный насос. Этот контур называется рециркуляционным. Пока кран нигде не открыли, вода бегает по кругу. Таким образом, из всех кранов постоянно идет теплая вода

Обратите внимание на установку обратных клапанов — они обязательны для работоспособности схемы

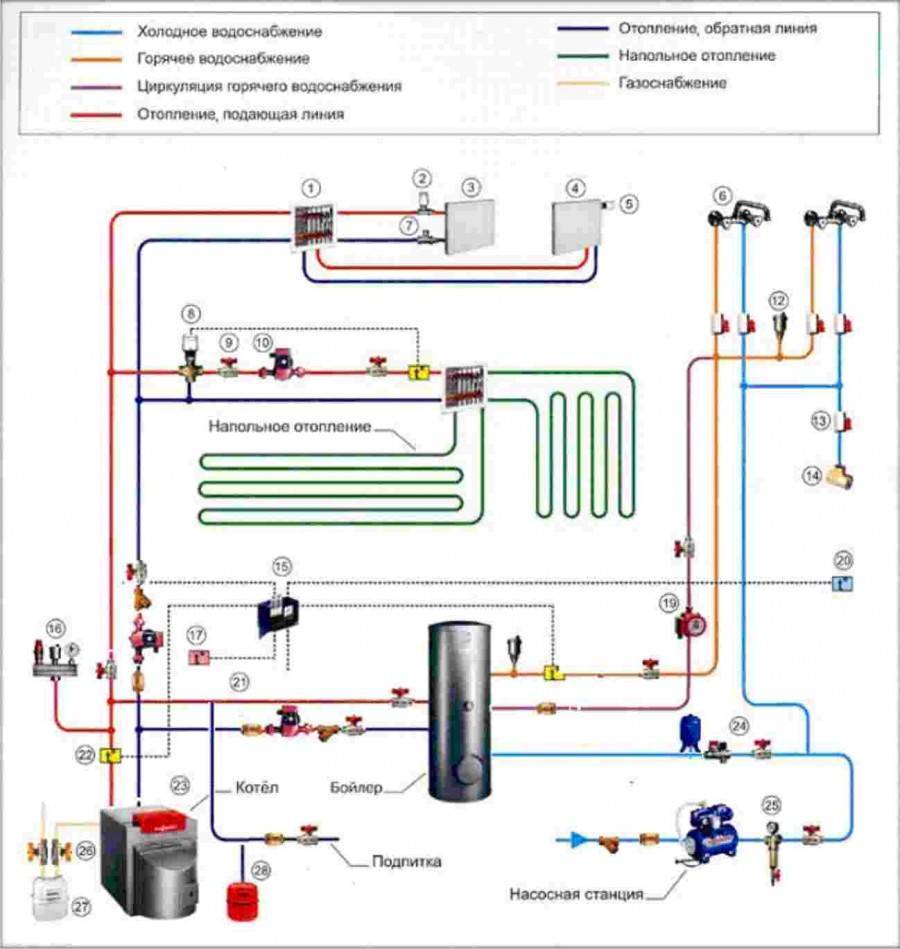

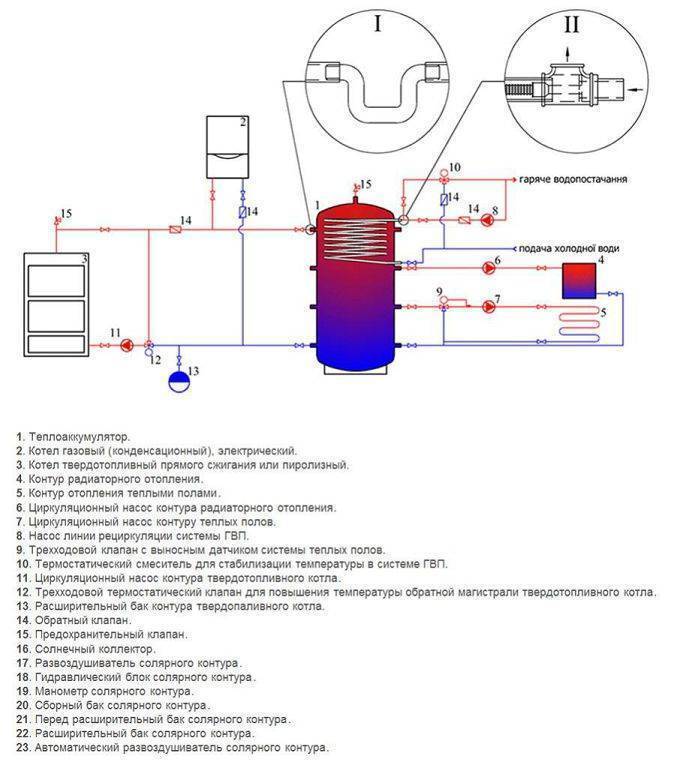

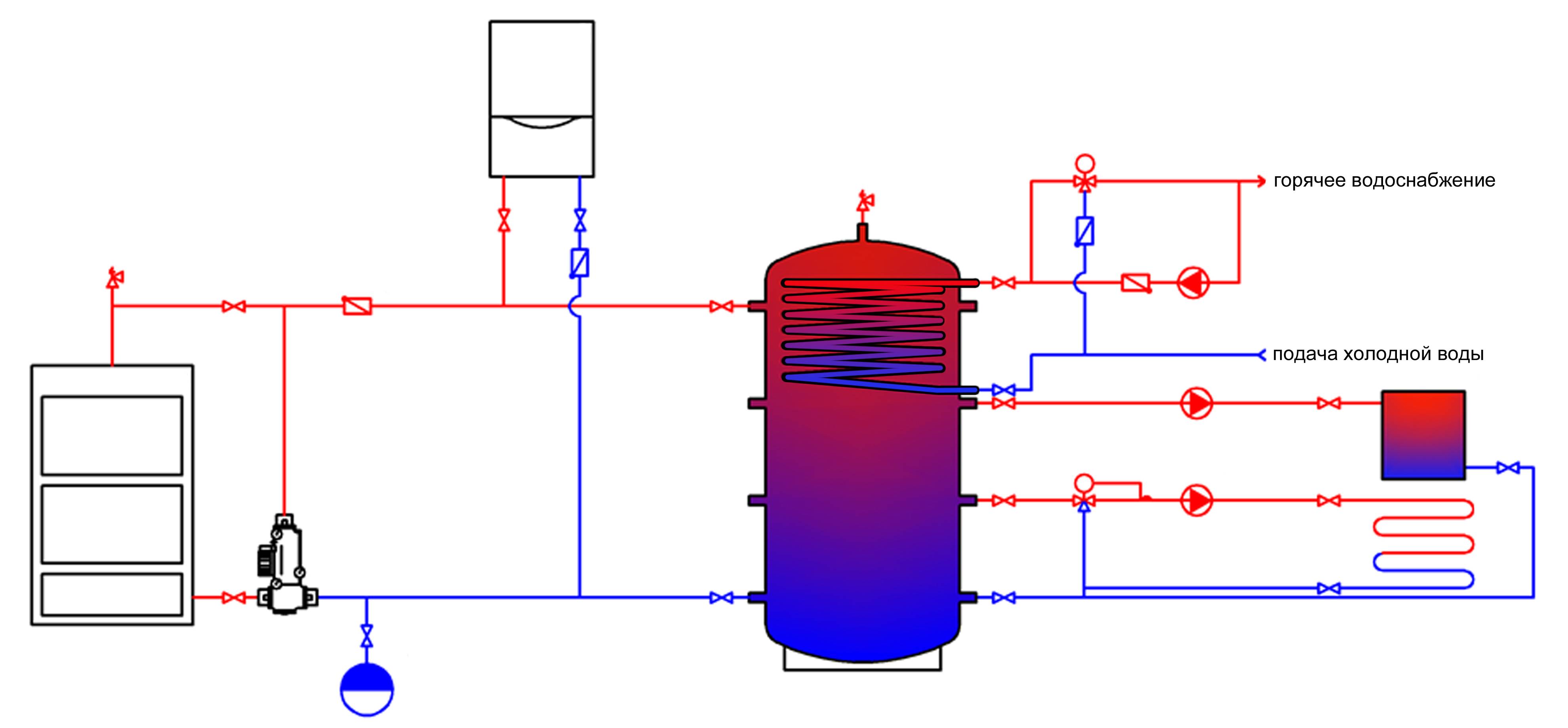

Обвязка теплоаккумулятора для индивидуального отопления со всеми функциональными элементами и арматурой

Для окончательной проработки схемы надо еще оговорить место установки арматуры. Это автоматические воздухоотводчики, которые ставят в самых высоких точках системы. Еще нужны запорные краны. Их устанавливают возле каждого крупного функционального узла так, чтобы при необходимости, можно было перекрыть краны и снять оборудование для ремонта или профилактики.

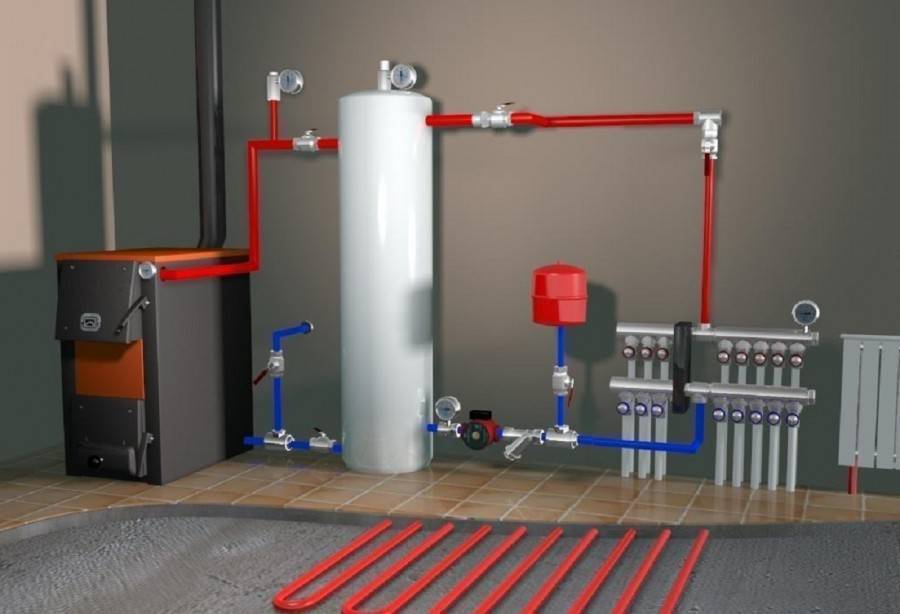

Как запитать теплый водяной пол

К теплоаккумулятору можно очень неплохо подключить и теплый пол. Обвязка в этом случае ничем не отличается от случая с радиаторами. Нужен тот же узел подмеса со смесительным трехходовым клапаном, но настроен он должен быть на более низкую температуру — не выше +40°C. В этом случае можно подключить теплый пол без смесительного узла — температура должна контролироваться при выходе из котла. Но можно и перестраховаться — поставить второй смесительный узел на распределительном коллекторе теплого пола.

Обвязка теплоаккумулятора с теплым водяным полом (в зеленом контуре)

Есть и второй вариант обвязки теплоаккумулятора с теплым полом — подавать той же температуры теплоноситель, что идет на радиаторы. Понижать ее будет смесительный узел. Хлопот и затрат меньше (нужны только тройники для отвода от основной магистрали), но и надежность такого решения ниже. Хотя, справляется же это оборудование с теплоносителем, который подает обычный котел.

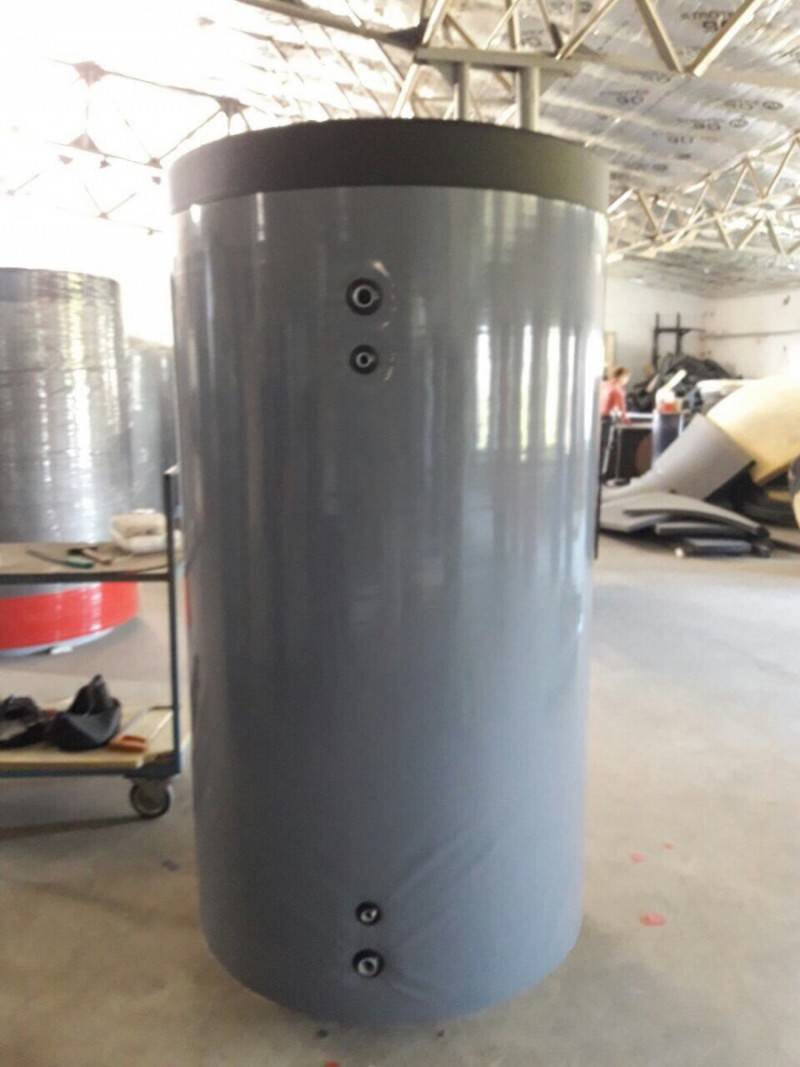

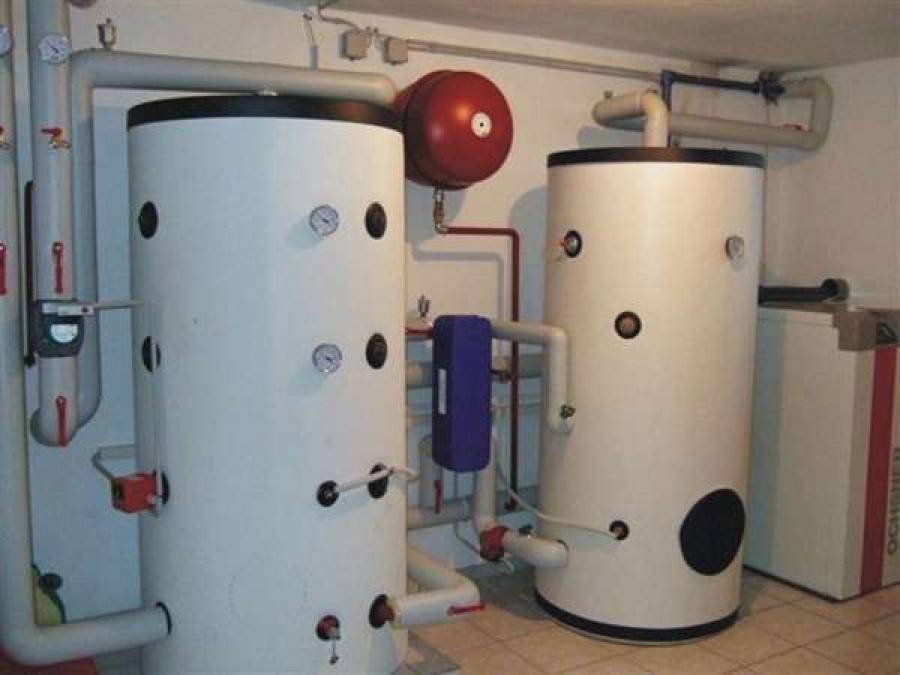

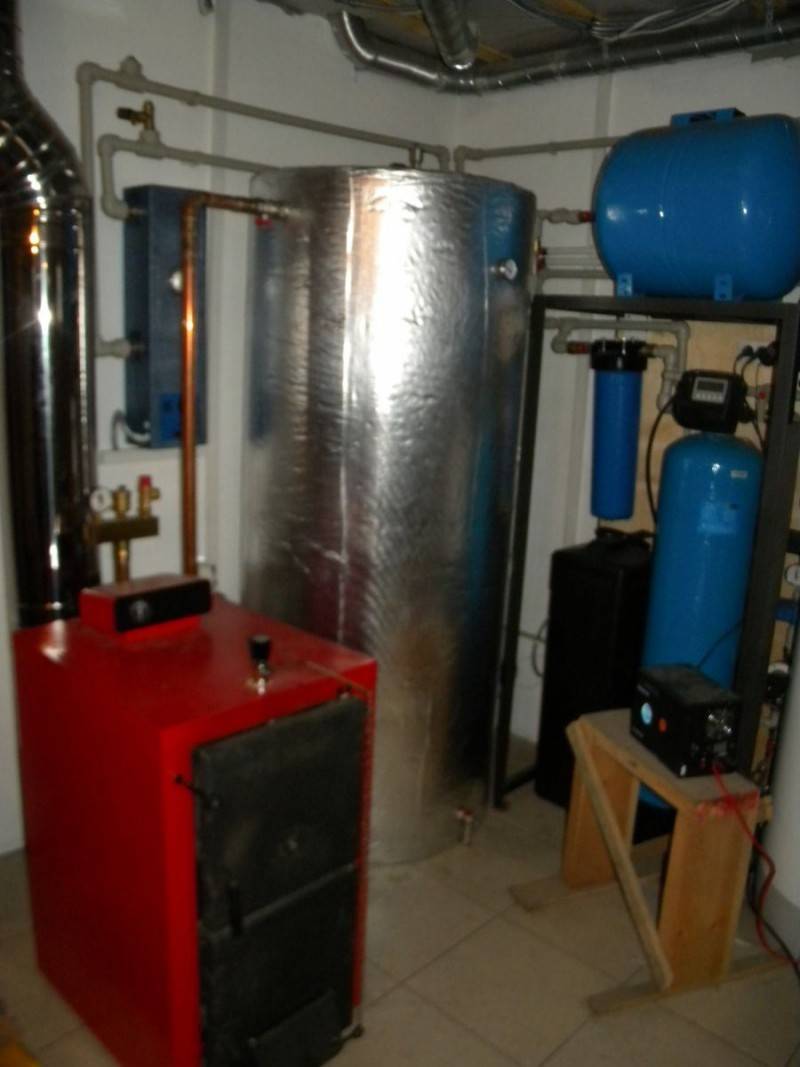

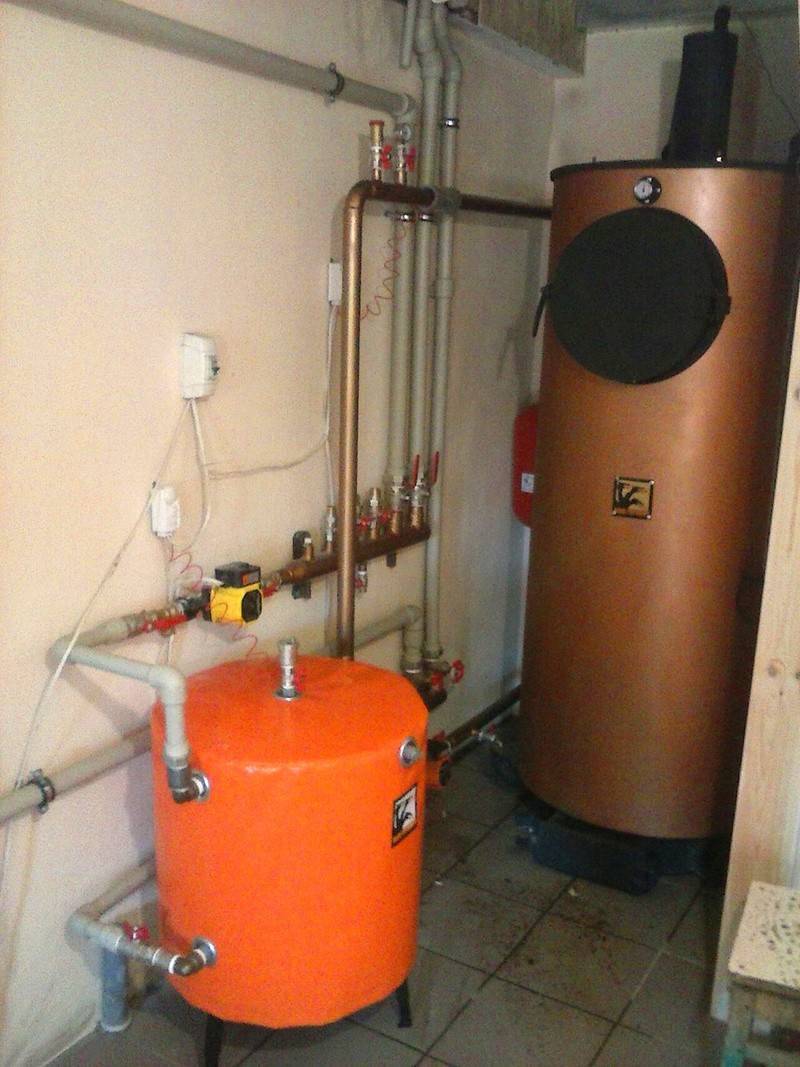

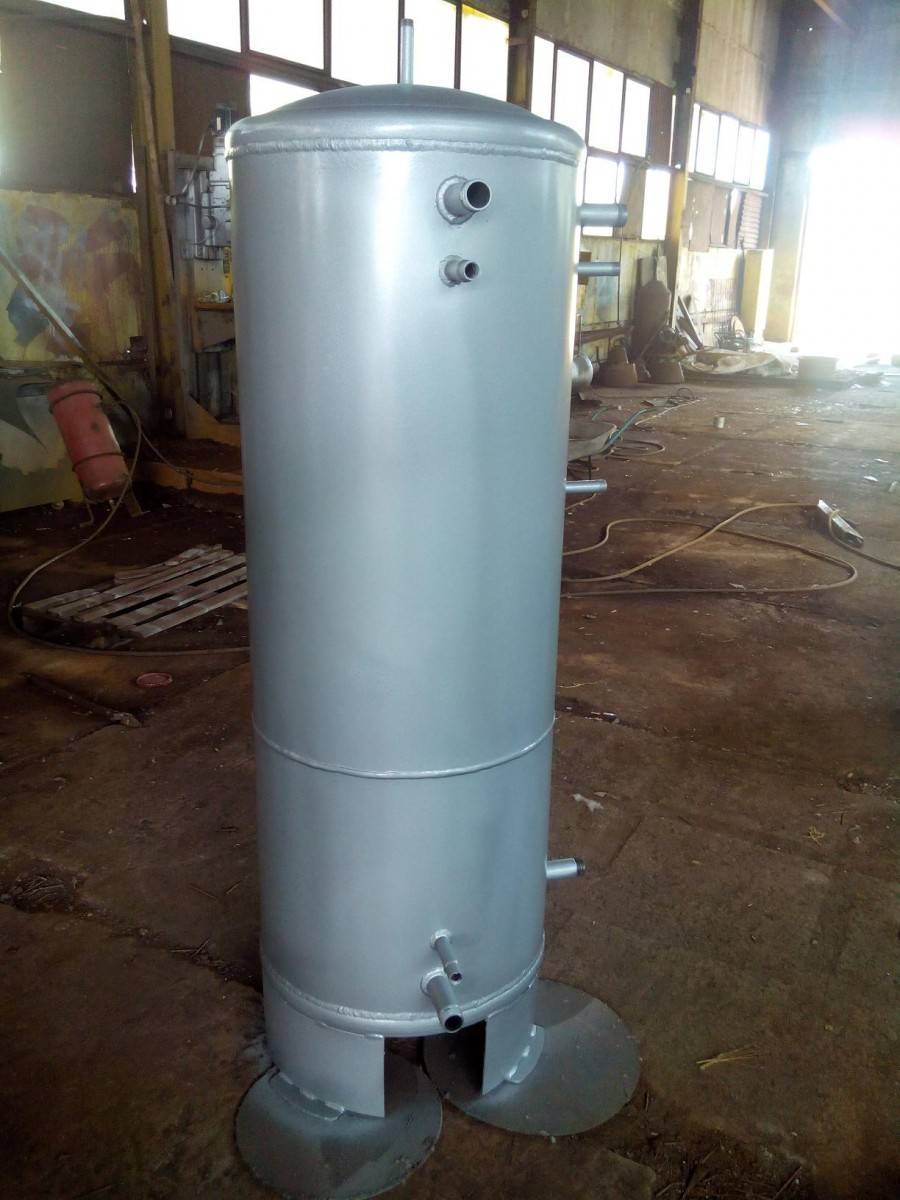

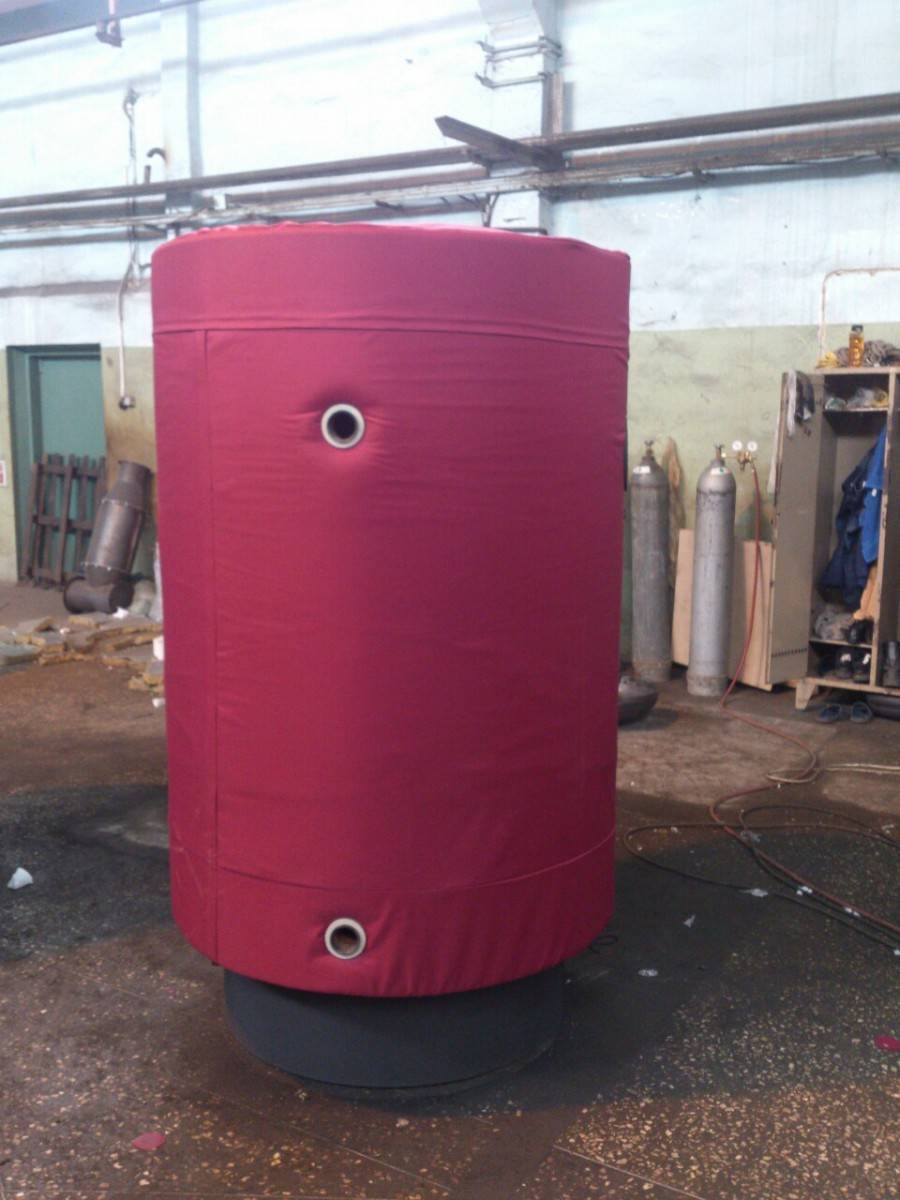

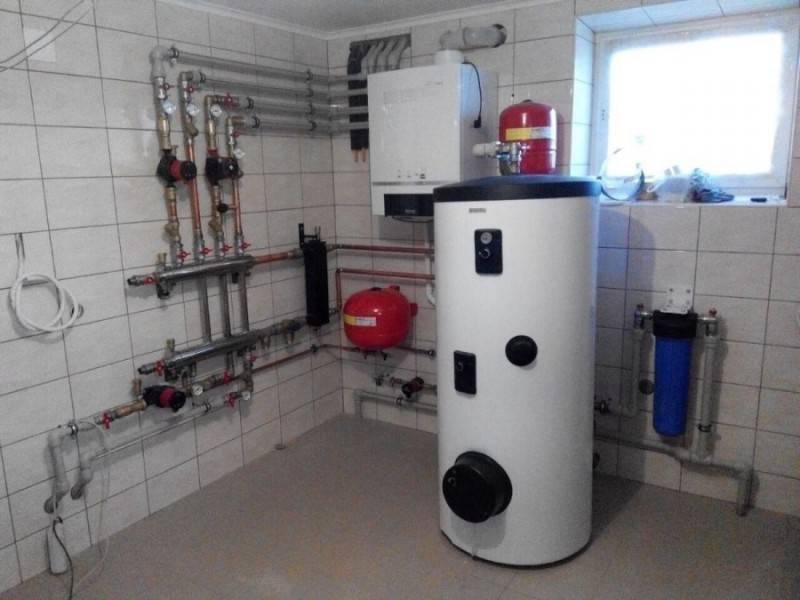

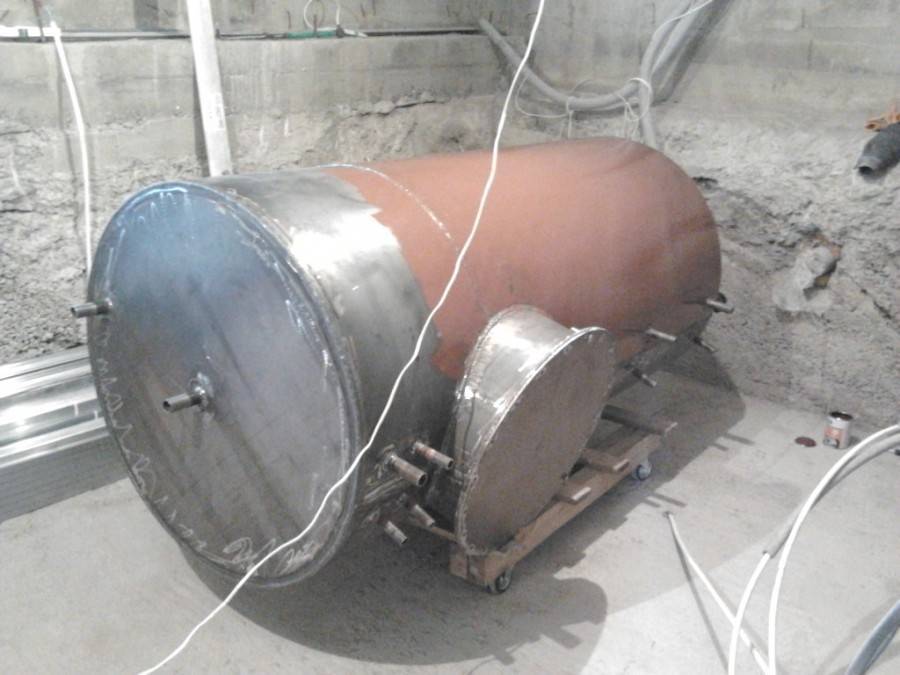

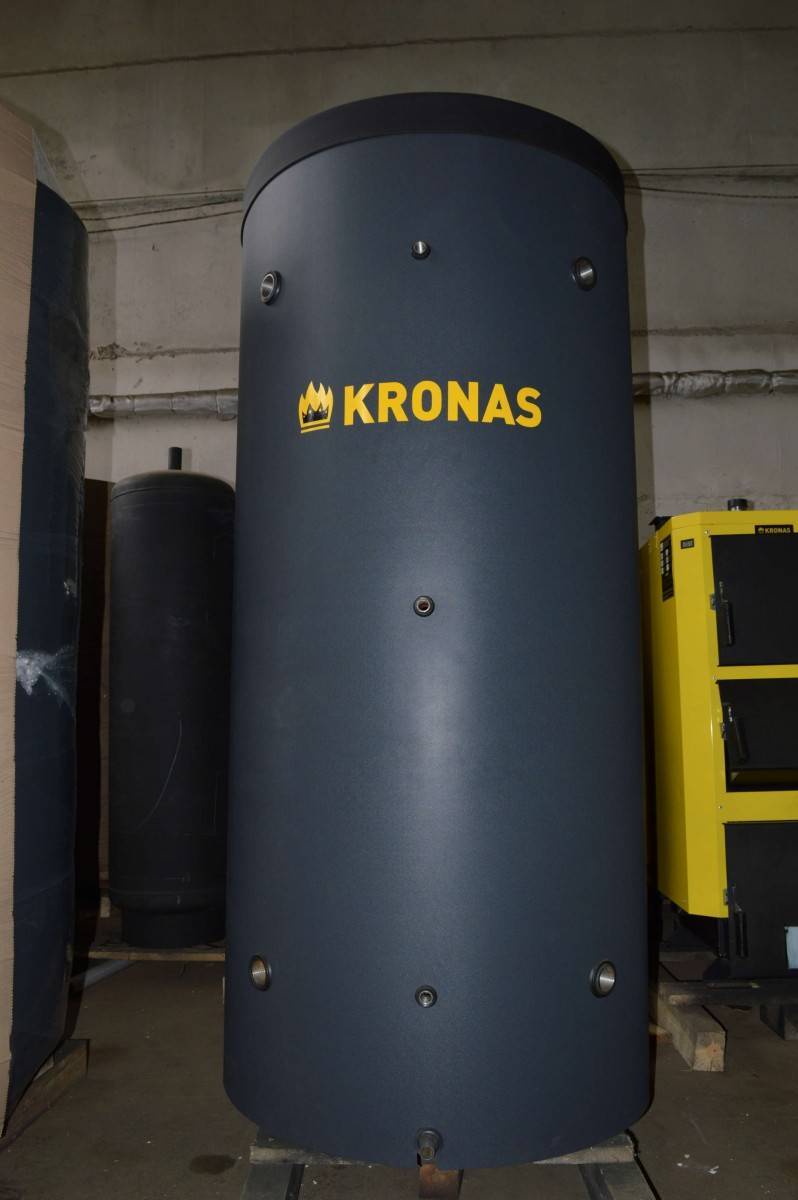

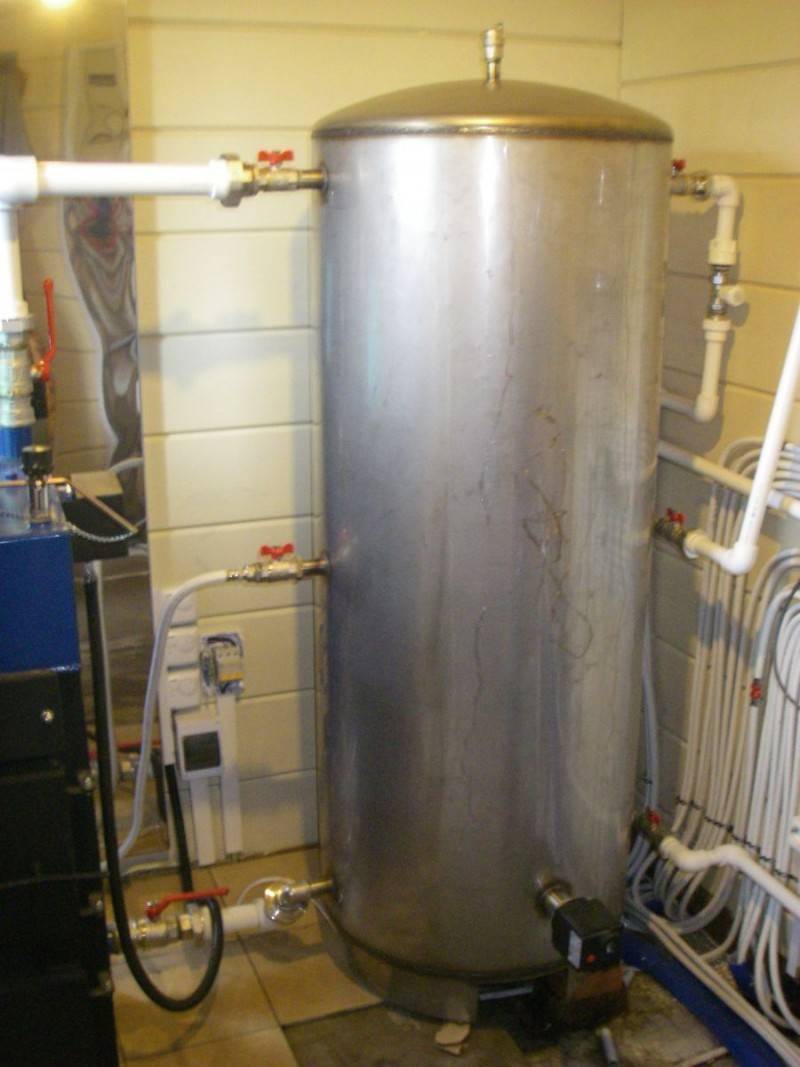

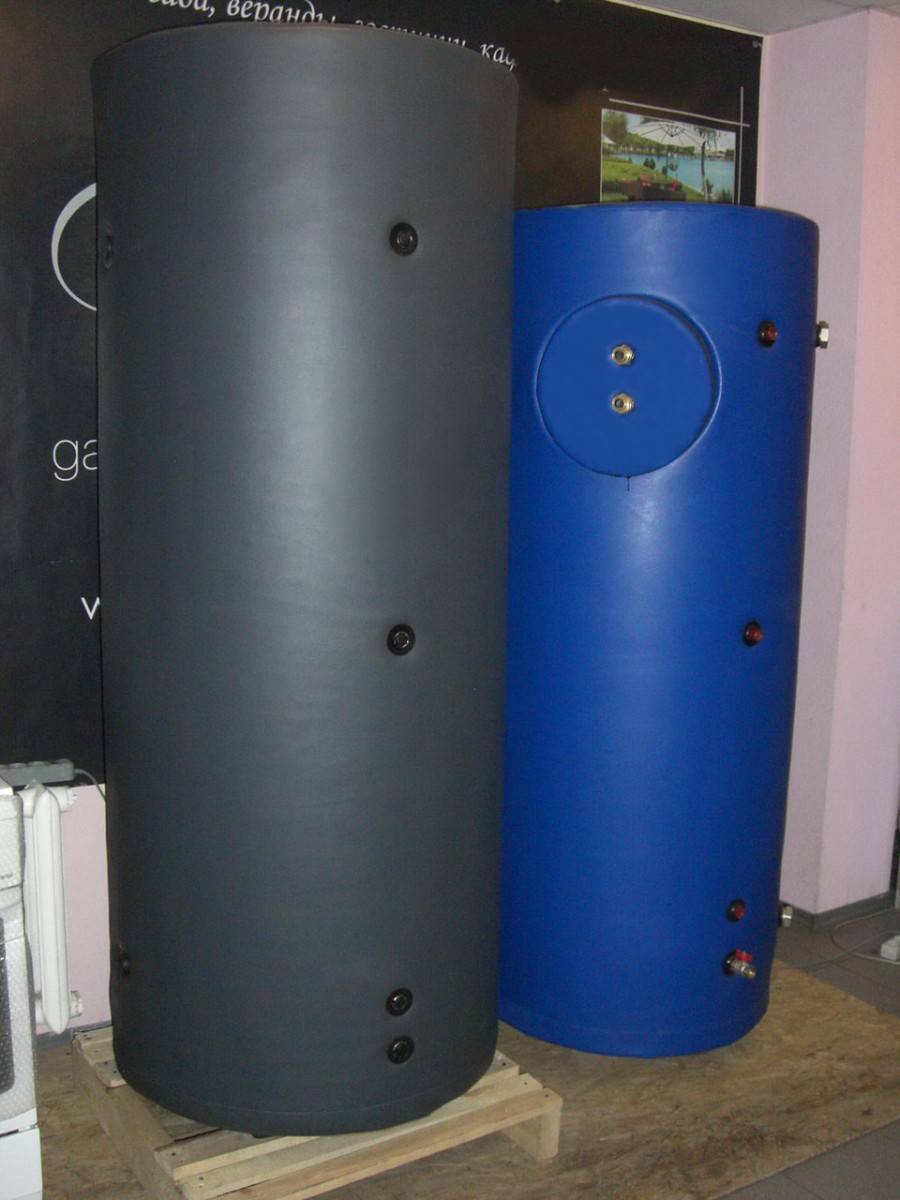

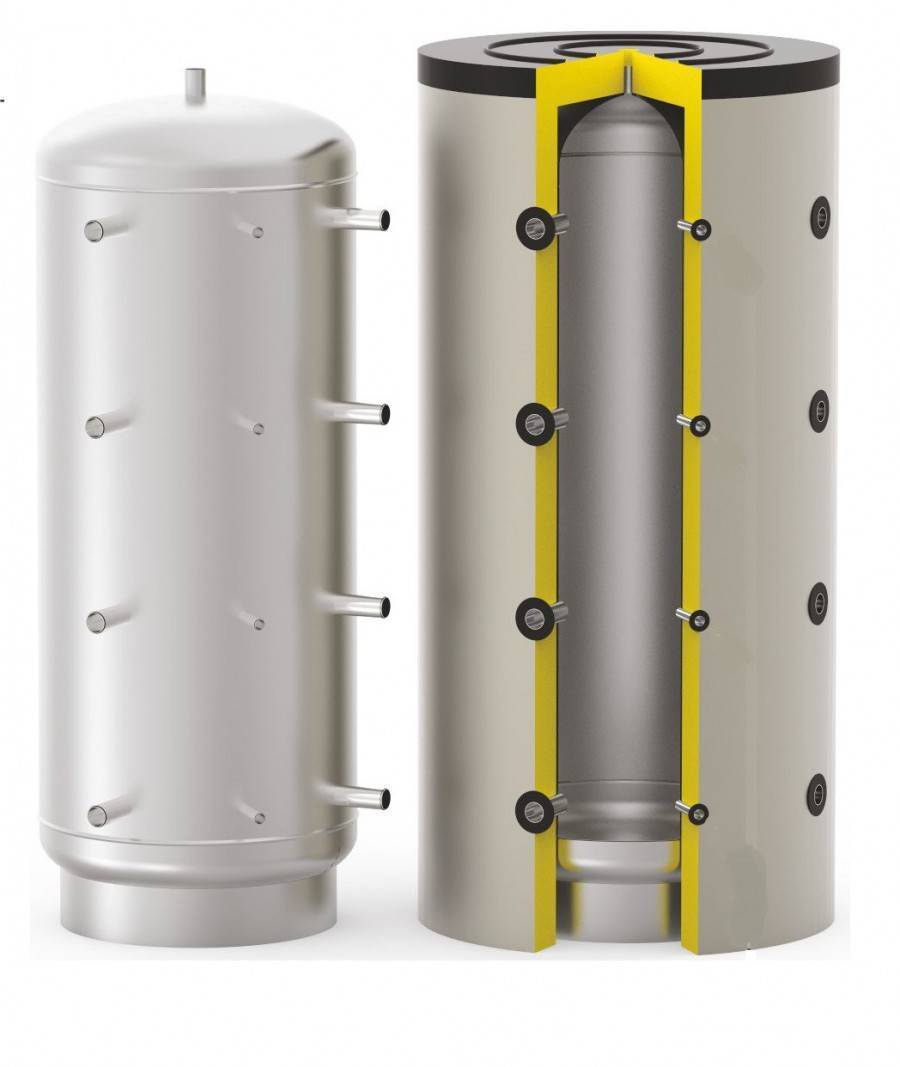

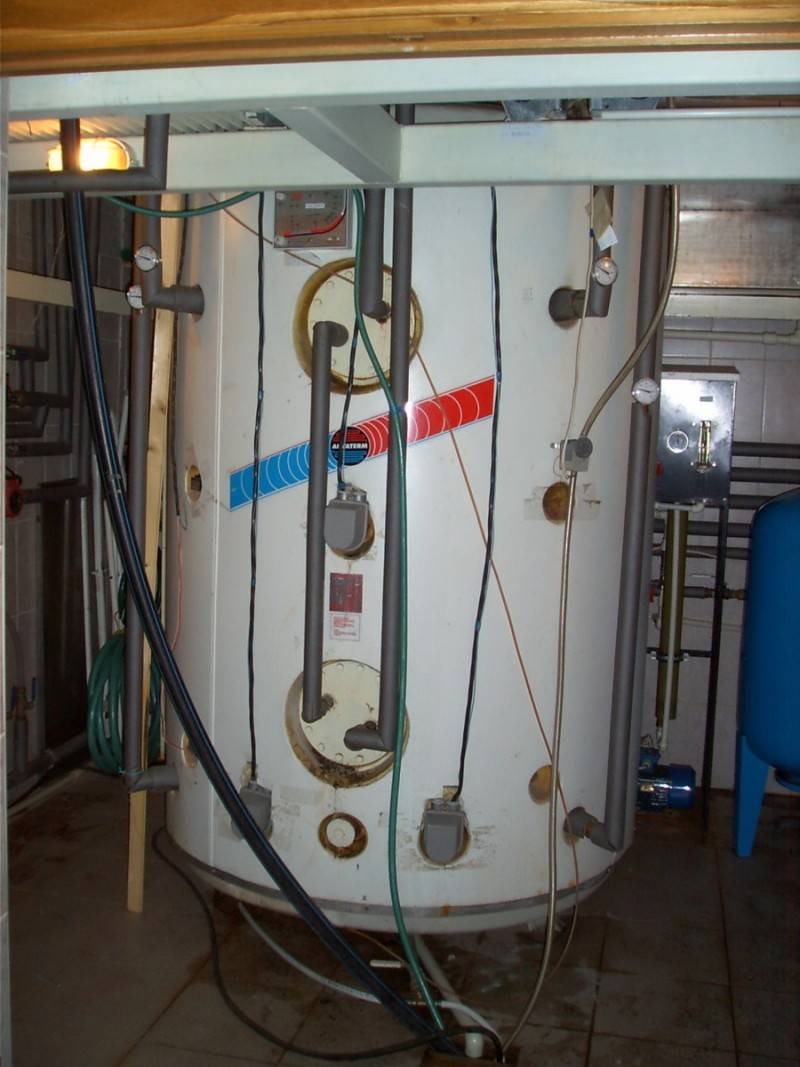

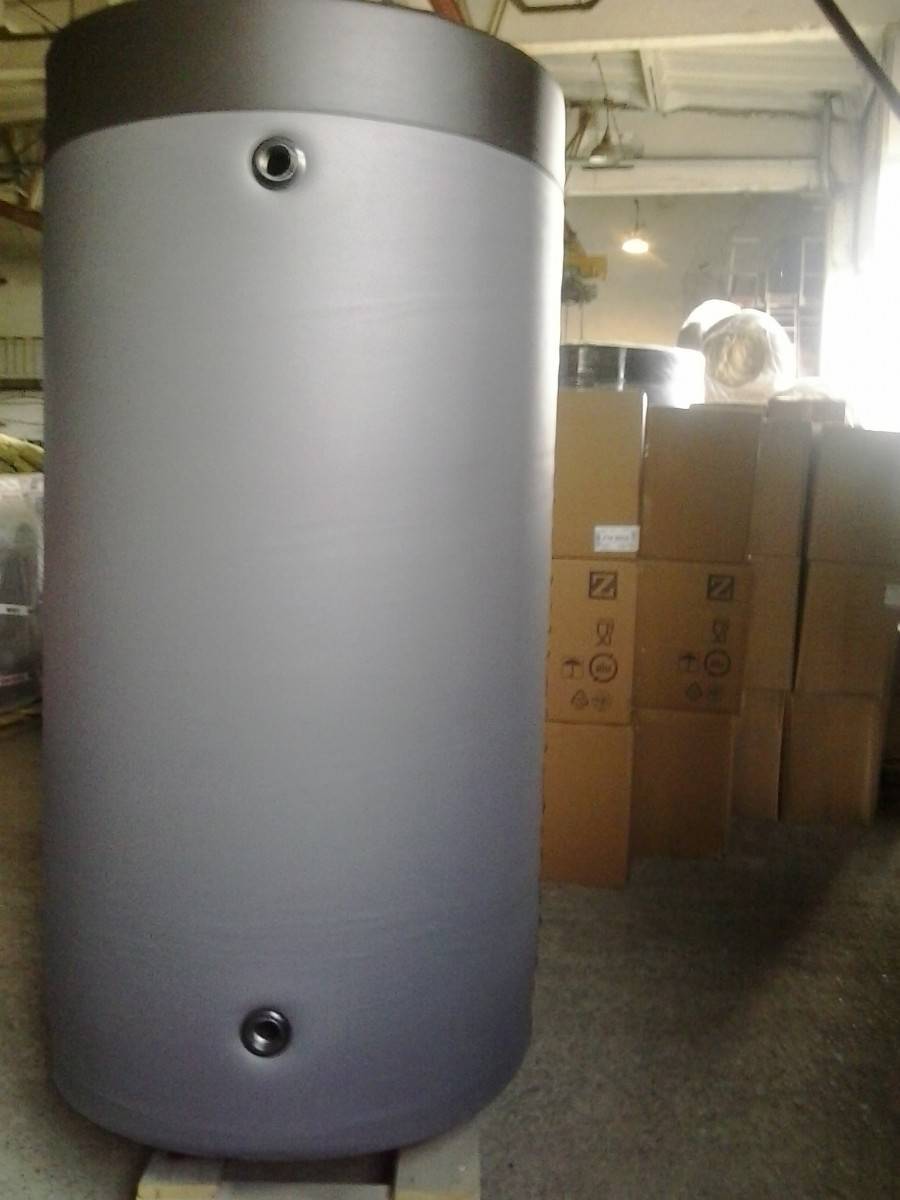

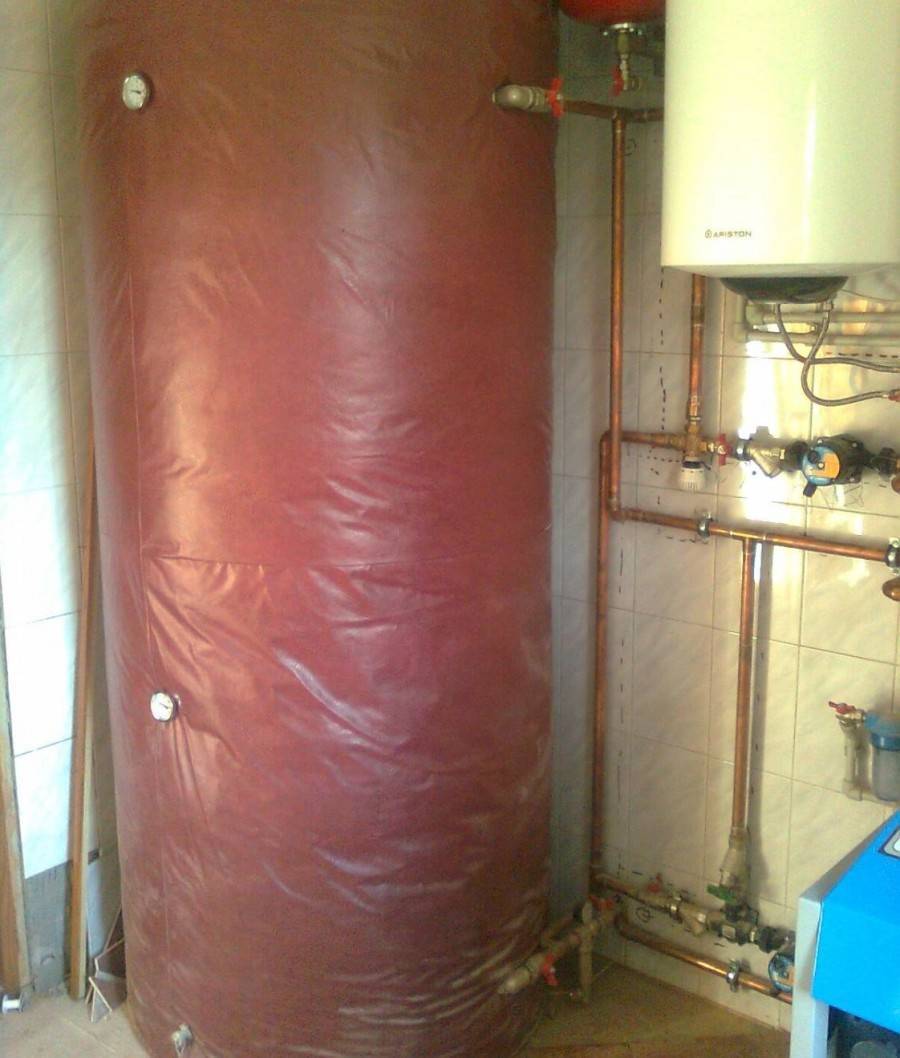

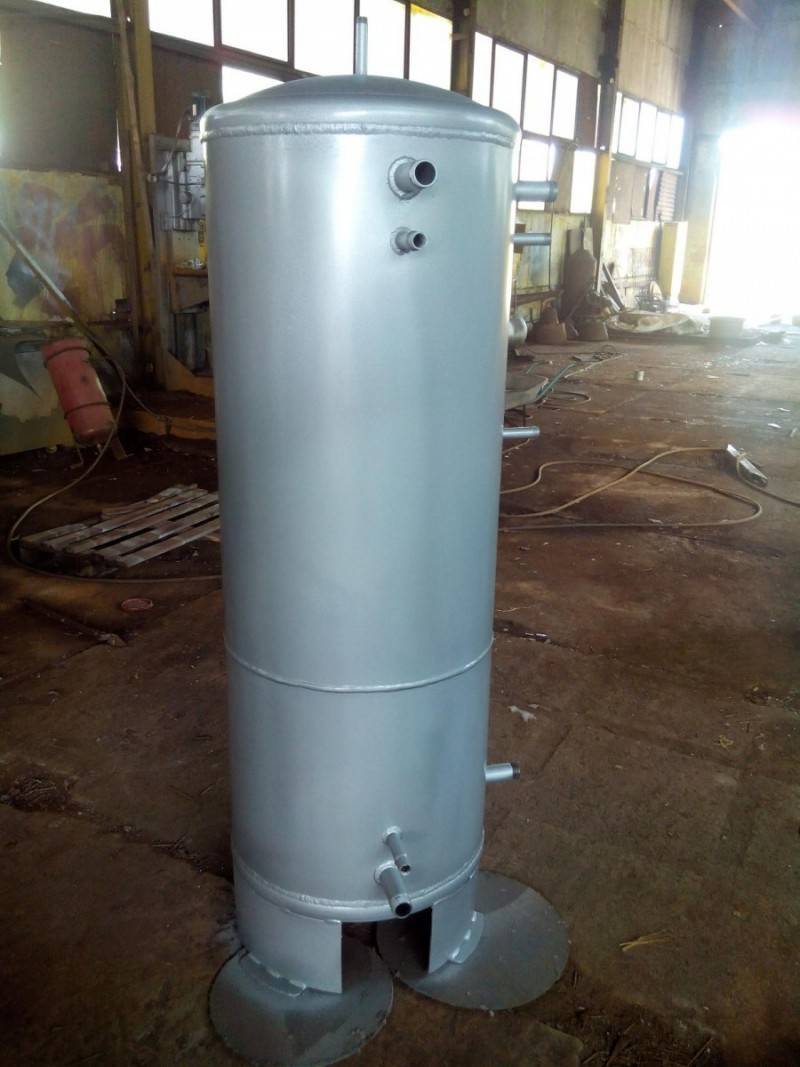

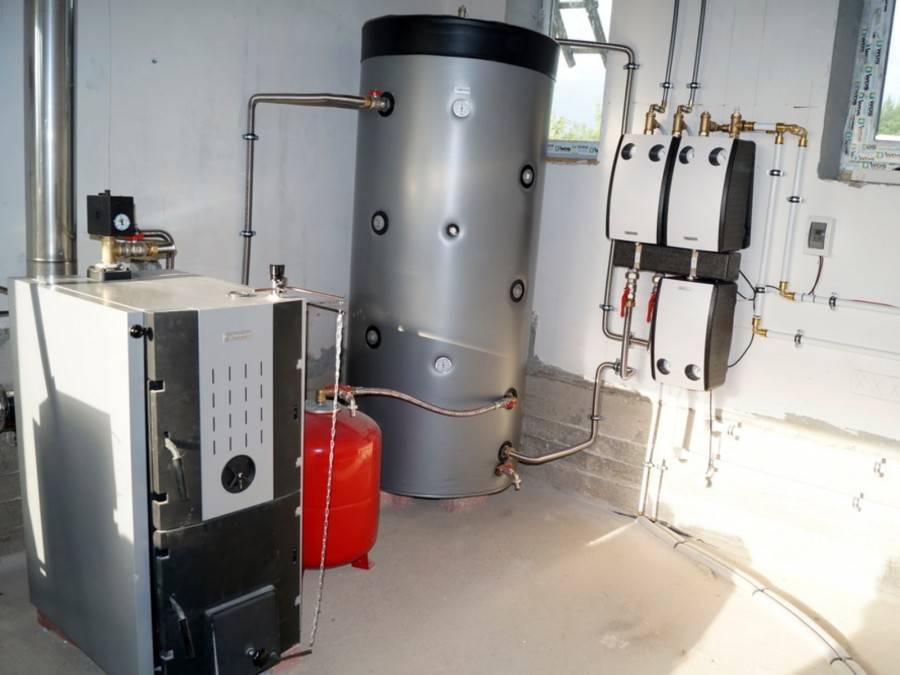

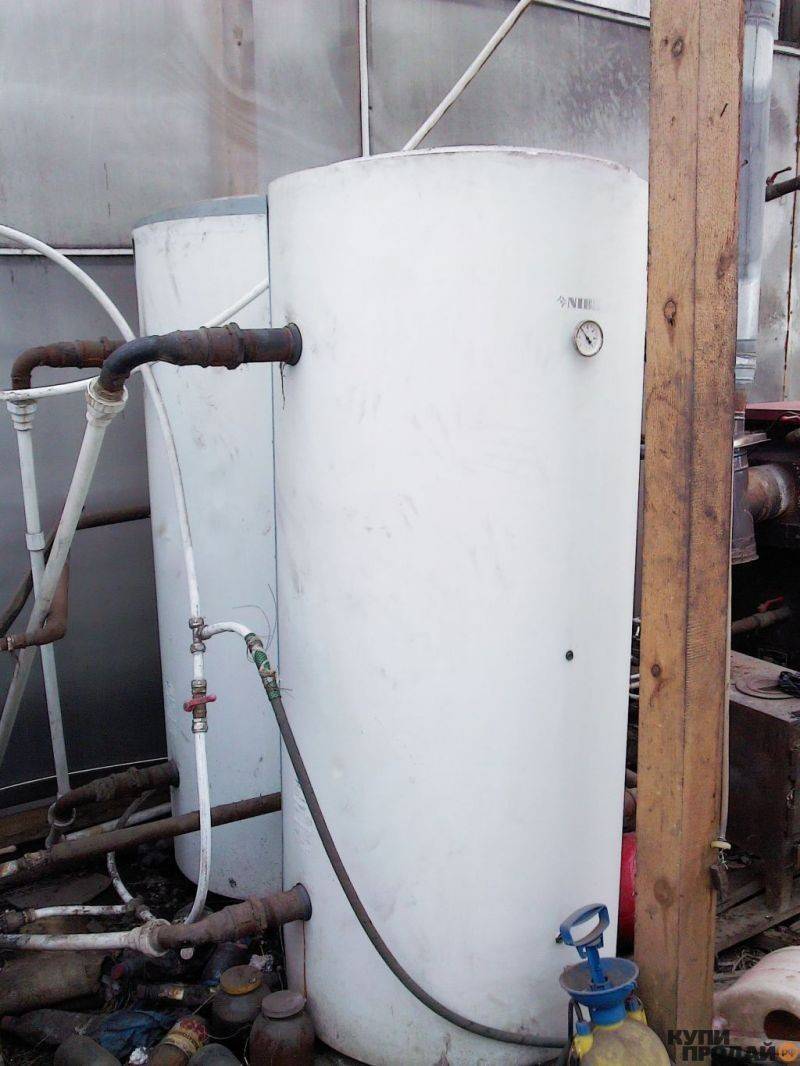

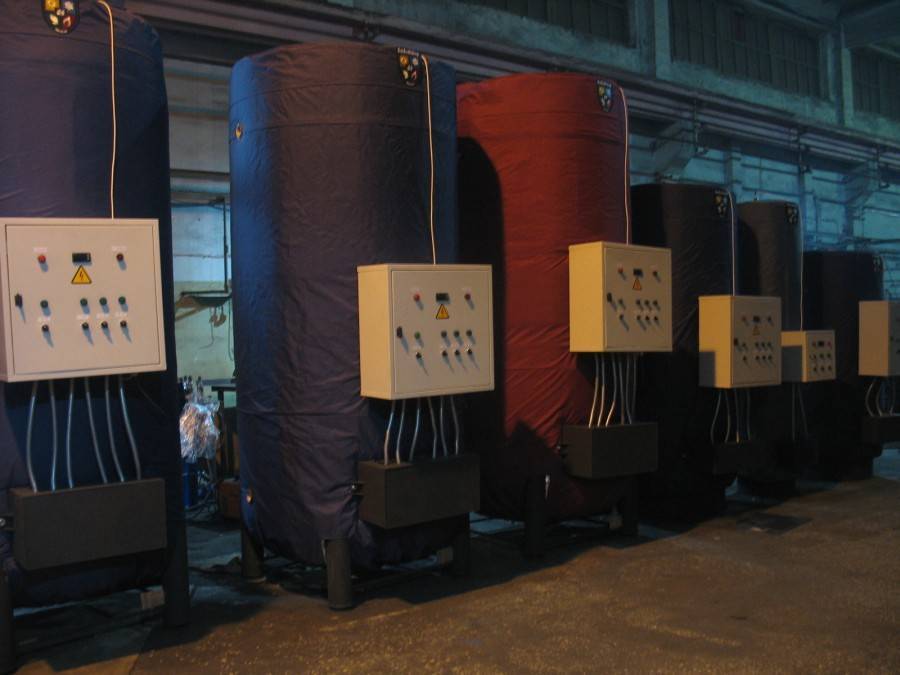

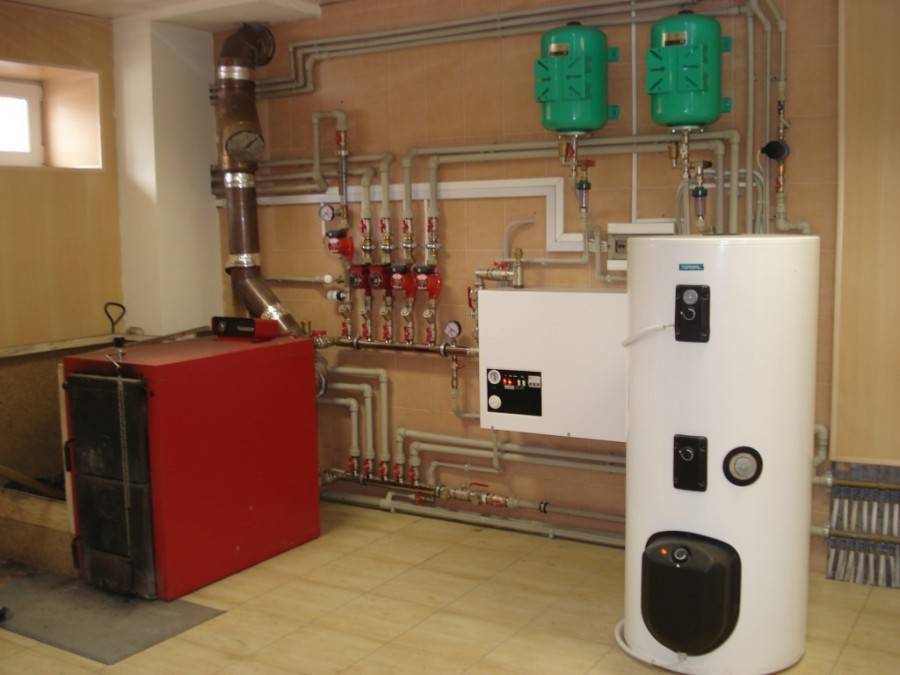

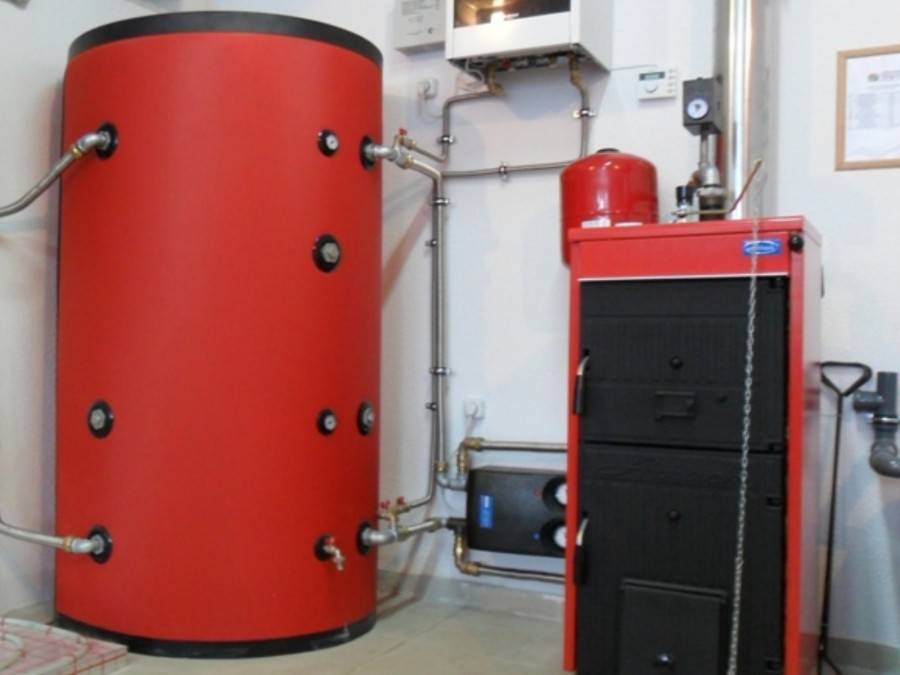

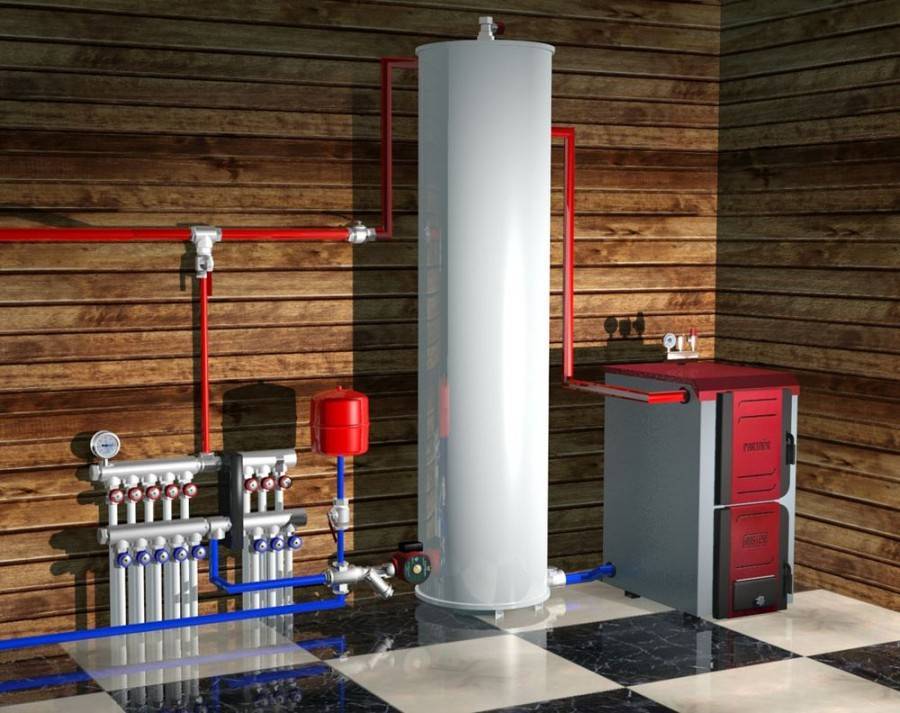

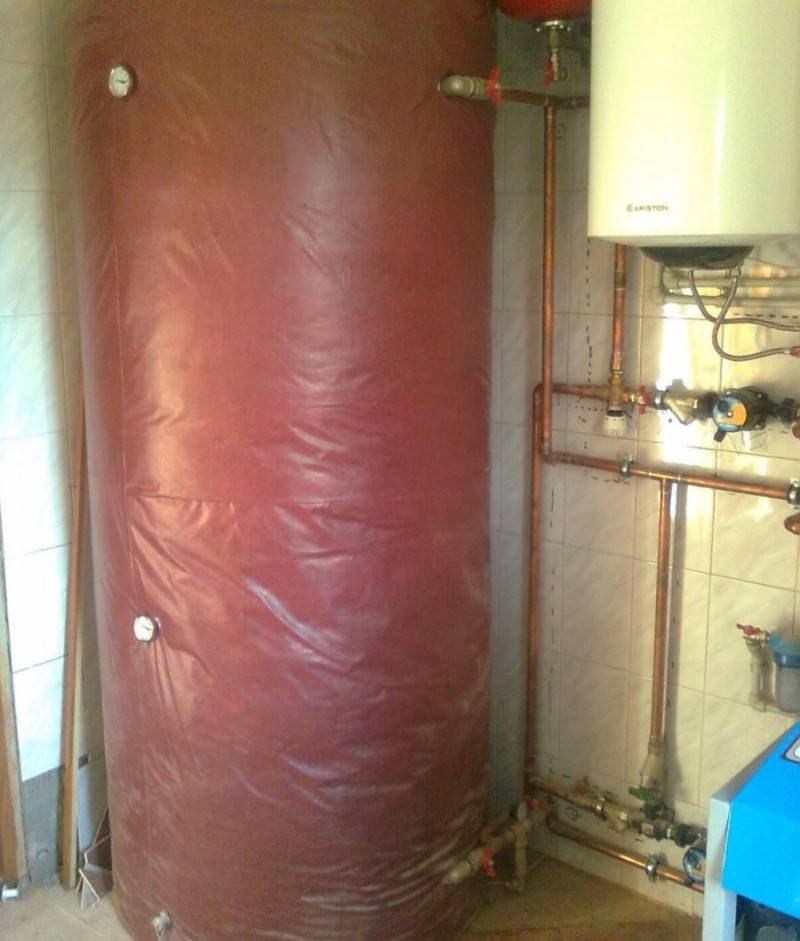

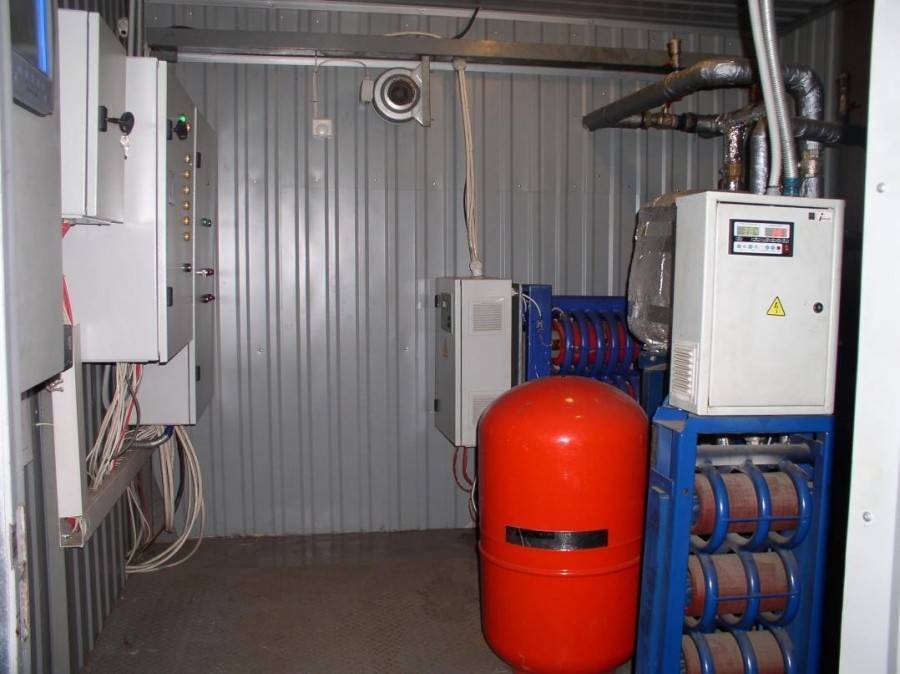

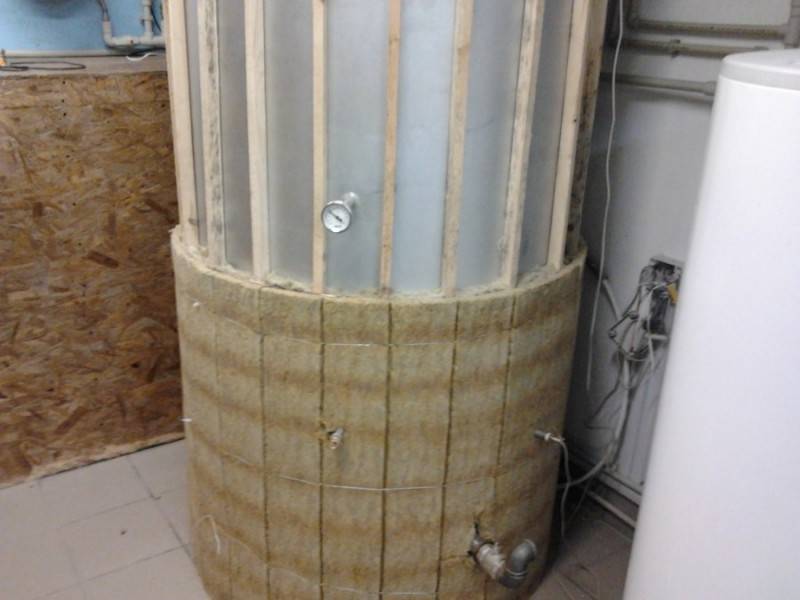

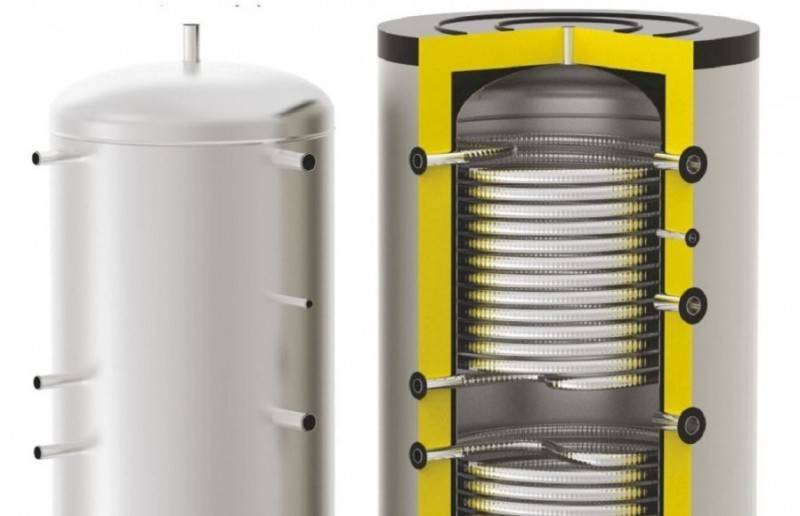

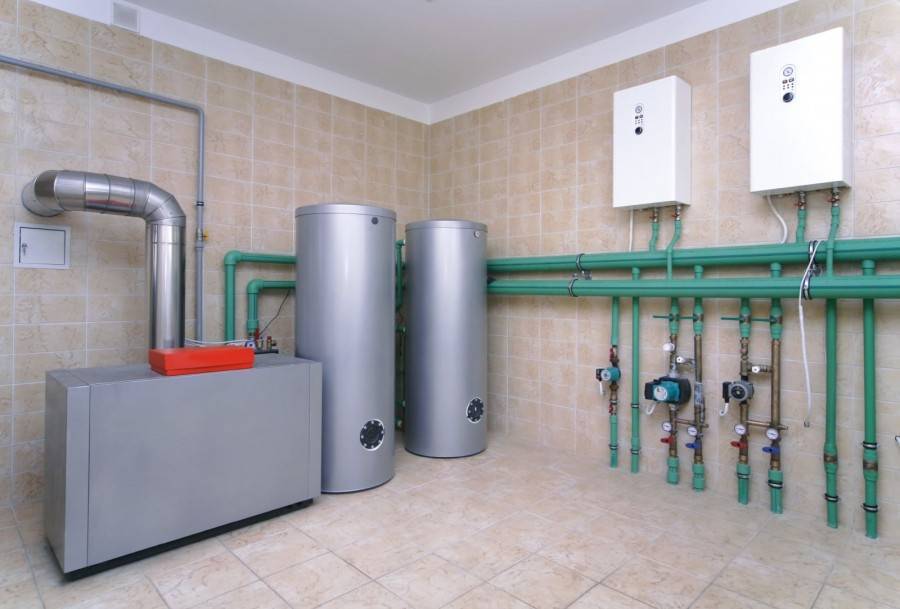

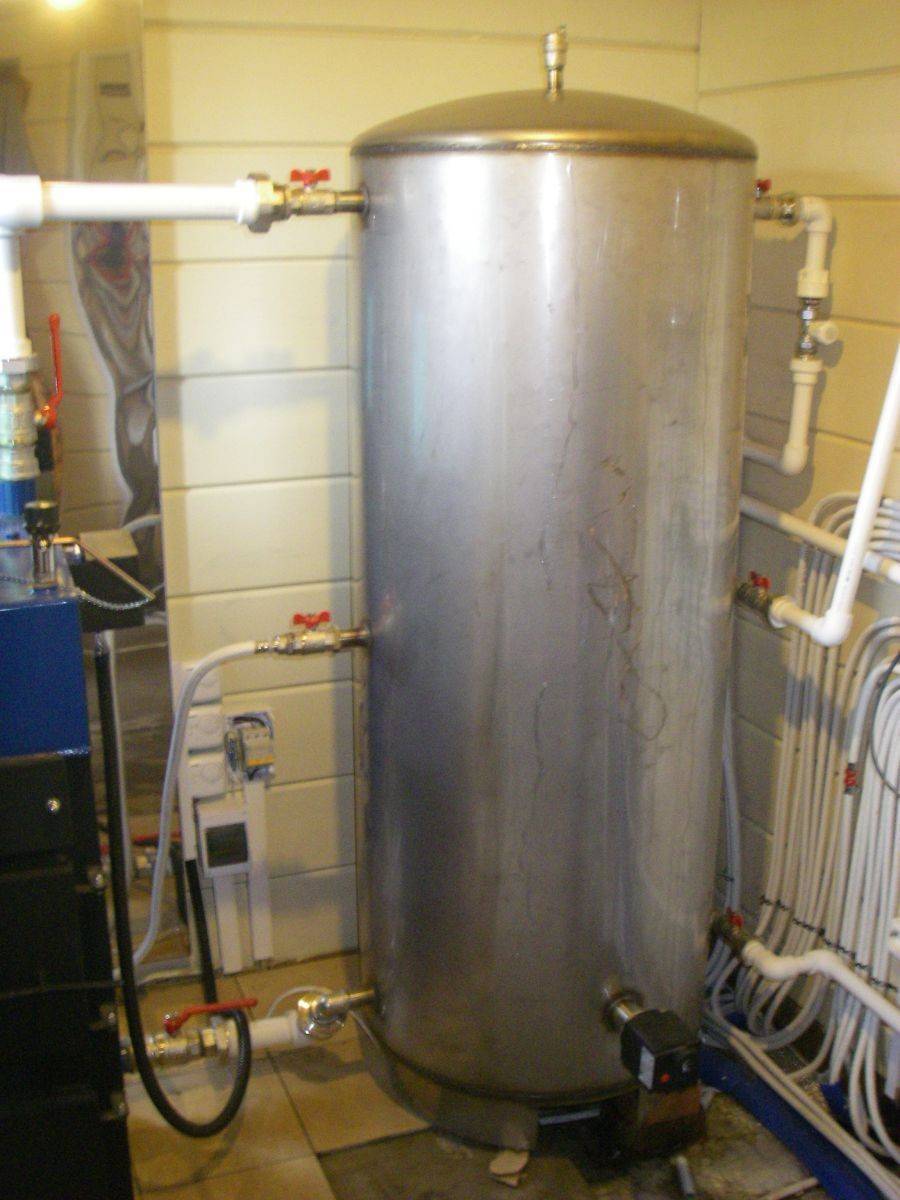

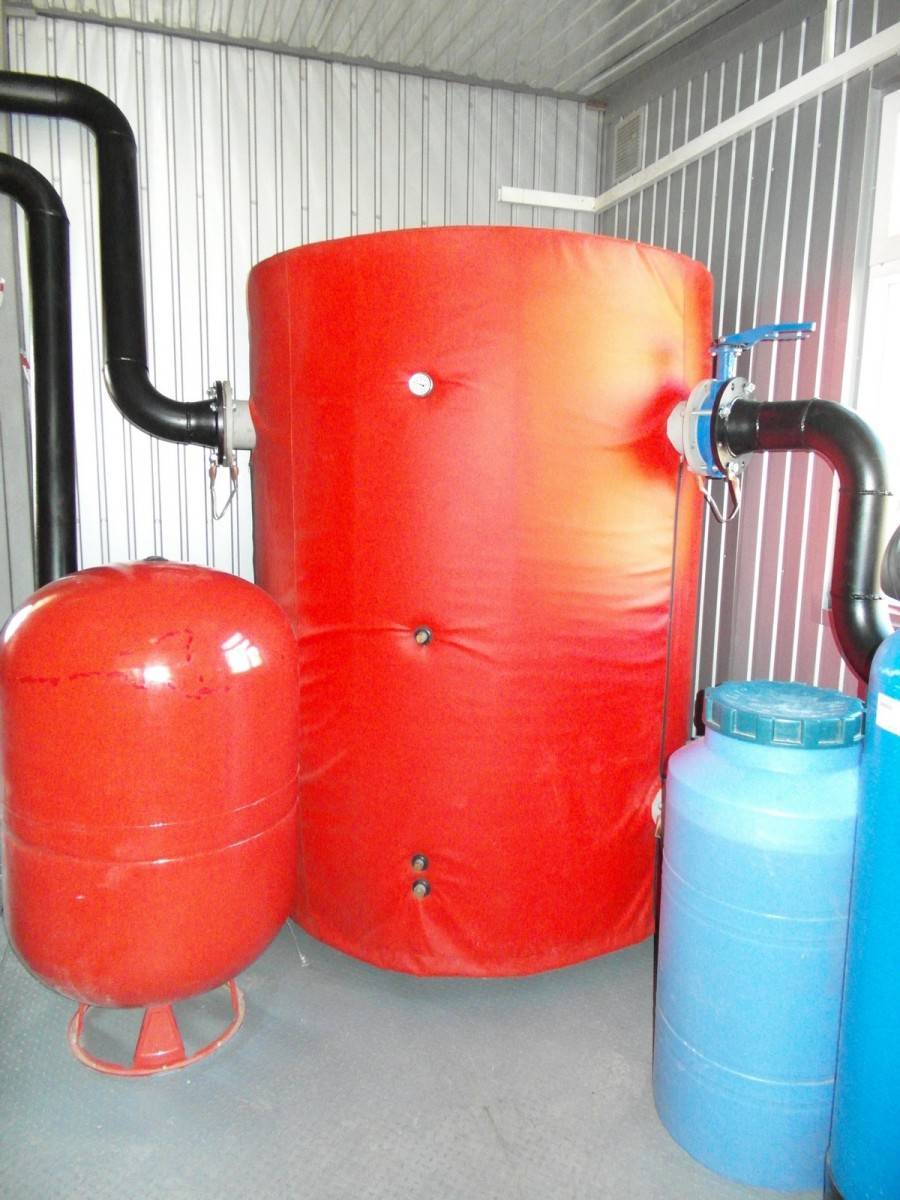

Фото теплоаккумуляторов для отопления

Теплоаккумулятор для котлов отопления: параметры, особенности монтажа и где купить

Теплоаккумулятор для котлов отопления: параметры, особенности монтажа и где купить

Теплоаккумулятор для котлов отопления: параметры, особенности монтажа и где купить

Теплоаккумулятор для котлов отопления: параметры, особенности монтажа и где купить

Теплоаккумулятор для котлов отопления: параметры, особенности монтажа и где купить

Теплоаккумулятор для котлов отопления: параметры, особенности монтажа и где купить

Теплоаккумулятор для котлов отопления: параметры, особенности монтажа и где купить

Теплоаккумулятор для котлов отопления: параметры, особенности монтажа и где купить

Теплоаккумулятор для котлов отопления: параметры, особенности монтажа и где купить

Теплоаккумулятор для котлов отопления: параметры, особенности монтажа и где купить

Теплоаккумулятор для котлов отопления: параметры, особенности монтажа и где купить

Теплоаккумулятор для котлов отопления: параметры, особенности монтажа и где купить

Теплоаккумулятор для котлов отопления: параметры, особенности монтажа и где купить

Теплоаккумулятор для котлов отопления: параметры, особенности монтажа и где купить

Теплоаккумулятор для котлов отопления: параметры, особенности монтажа и где купить

Теплоаккумулятор для котлов отопления: параметры, особенности монтажа и где купить

Теплоаккумулятор для котлов отопления: параметры, особенности монтажа и где купить

Теплоаккумулятор для котлов отопления: параметры, особенности монтажа и где купить

Теплоаккумулятор для котлов отопления: параметры, особенности монтажа и где купить

Теплоаккумулятор для котлов отопления: параметры, особенности монтажа и где купить

Теплоаккумулятор для котлов отопления: параметры, особенности монтажа и где купить

Теплоаккумулятор для котлов отопления: параметры, особенности монтажа и где купить

Теплоаккумулятор для котлов отопления: параметры, особенности монтажа и где купить

Теплоаккумулятор для котлов отопления: параметры, особенности монтажа и где купить

Теплоаккумулятор для котлов отопления: параметры, особенности монтажа и где купить

Теплоаккумулятор для котлов отопления: параметры, особенности монтажа и где купить

Теплоаккумулятор для котлов отопления: параметры, особенности монтажа и где купить

Теплоаккумулятор для котлов отопления: параметры, особенности монтажа и где купить

Теплоаккумулятор для котлов отопления: параметры, особенности монтажа и где купить

Теплоаккумулятор для котлов отопления: параметры, особенности монтажа и где купить

Теплоаккумулятор для котлов отопления: параметры, особенности монтажа и где купить

Теплоаккумулятор для котлов отопления: параметры, особенности монтажа и где купить

Теплоаккумулятор для котлов отопления: параметры, особенности монтажа и где купить

Также рекомендуем просмотреть:

  • Котлы длительного горения
  • Буржуйка своими руками
  • Установка полотенцесушителя
  • Как прочистить дымоход
  • Подогрев водопровода от замерзания
  • Дымоходы для газовых котлов
  • Солнечный коллектор
  • Отопление частного дома
  • Печь своими руками
  • Ливневая канализация
  • Канализация в частном доме
  • Водопровод на даче
  • Трубы для отопления
  • Вода в дом из колодца
  • Камин своими руками
  • Насос для скважины
  • Монтаж дымохода
  • Канализация своими руками
  • Радиаторы отопления
  • Печь шведка
  • Теплый пол своими руками

Пожалуйста, сделайте репост

Особенности установки теплоаккумуляторов

Все монтажные работы проводят по ранее утвержденному проекту в соответствии с рекомендациями производителя отопительного оборудования.

Теплоаккумулятор для котлов отопления: параметры, особенности монтажа и где купить

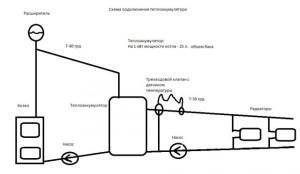

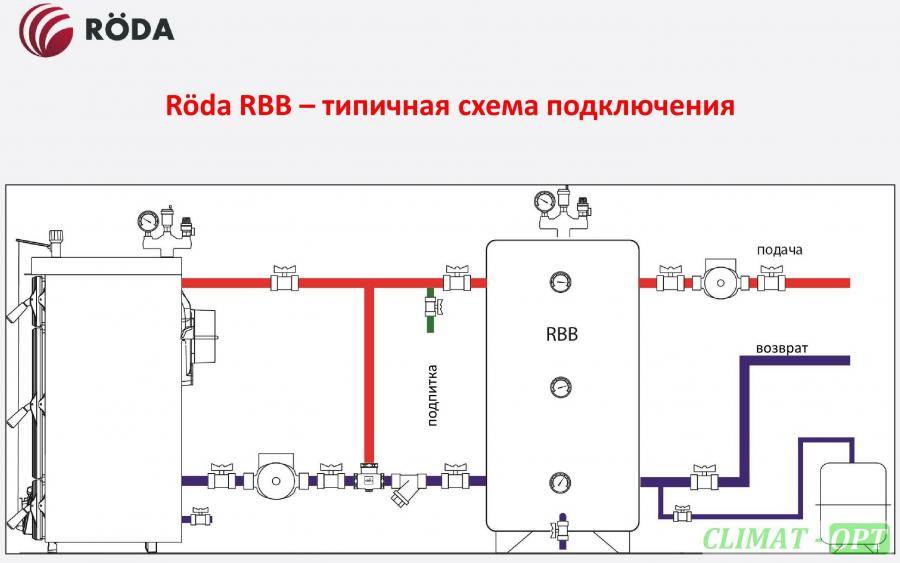

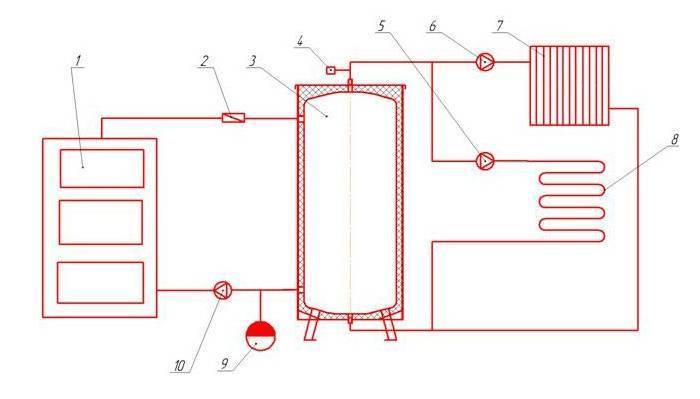

Схема подключения

При этом следует учитывать особенности выполнения монтажных работ:

  1. Поверхность накопительного резервуара необходимо изолировать от потерь тепла в обязательном порядке.
  2. На трубопроводах, по которым циркулирует вода (отводящим и подводящим), следует установить термометры.
  3. Аккумуляторные емкости объемом свыше 500 литров в большинстве случаев не проходят в дверной проем. В таких случаях следует использовать разборные конструкции или же установить несколько аккумуляторов меньшего объема.
  4. В самой нижней точке емкости не помешает установка дренажного канала. Он пригодится, когда придется полностью слить воду.
  5. На трубопроводах, по которым вода поступает в емкость, желательно поставить сетчатые фильтры. Они предотвратят попадание внутрь крупных включений (окалины от сварки, попавшие в систему минералы и прочее).
  6. Если в верхней части емкости не предусмотрен клапан, отводящий воздух, то его следует установить в верхней точке выводящего патрубка.
  7. На магистрали рядом с аккумулятором необходимо вмонтировать манометр и предохранительный клапан.
Популярные статьи  Какую выбрать высокотемпературную изоляцию: ТОП-10 лучших жаростойких материалов

Если вы являетесь владельцем твердотопливного котла и пока еще не приобрели теплоаккумулятор, подумайте об этом. Вы не только продлите срок службы своего отопительного оборудования, но и существенно сэкономите на топливе.

Читайте далее:

Какой может быть обвязка твердотопливного котла отопления — схема простая и сложная

Что такое трехходовой клапан для твердотопливного котла?

Схема обвязки твердотопливного котла: предназначение, виды, работа

Выбор твердотопливного котла — чему уделить внимание

Отопление коттеджа — выбираем лучшую систему отопления

Принцип работы

Теплоаккумулятор для котлов отопления: параметры, особенности монтажа и где купить

Для сглаживания колебаний напряжения в сети или защиты от его кратковременного пропадания используется принцип двойного преобразования, состоящий в следующем:

  1. Корректируемое переменное напряжение подается на сетевой фильтр, сглаживающий резкие колебания за счет ограничения ВЧ гармоник.
  2. Оно поступает на диодный мостик, преобразующий переменную составляющую в постоянную.
  3. При необходимости часть выпрямленного тока расходуется на схему зарядки дежурного аккумулятора, используемого в ситуации, когда напряжение пропадает на длительное время.
  4. Основная его часть поступает на инвертор, в котором осуществляется обратное преобразование постоянной составляющей в переменную.
  5. Полученное таким образом стабилизированное напряжение пригодно для питания твердотопливного или газового котла.

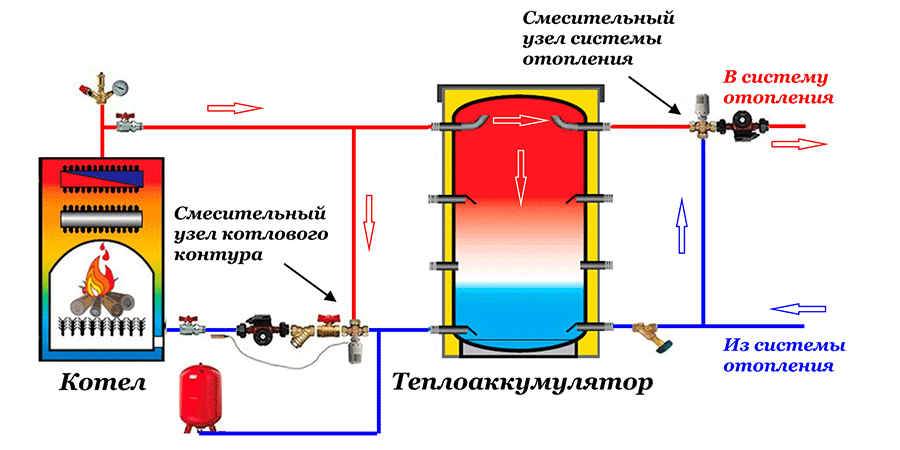

Схемы подключения

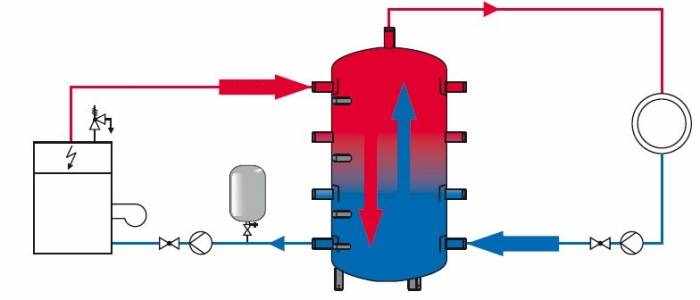

Самая простоя схема подключения теплового аккумулятора заключается в следующем. Нужно его расположить так, чтобы он находился выше батарей отопления. Схема включает насос, трехходовой клапан с термостатом и обратный клапан.

Теплоаккумулятор для котлов отопления: параметры, особенности монтажа и где купить

При достижении в системе определенной температуры из емкости аккумулятора подается более холодная вода, а в него нагретая из котла. При падении температуры ниже порога, более горячая вода из емкости будет поступать в систему, а из нее холодная. Весь циклический процесс происходит за счет термостата и клапанов.

Другая схема подключения с гидравлическим разделением требует постоянного электричества, вопрос решается с помощью автономных электростанций. Отличие от предыдущей схемы заключается в том, что тепло от котла поступает сначала на аккумулятор, а потом только на остальных потребителей. Все контуры гидравлически развязаны.

Инструкция и видео по подключению теплоаккумулятора к твердотопливному котлу

  1. Вначале устанавливается котел по стандартной схеме. На трубах, идущих от него к накопителю, обязательно нужно установить группу безопасности и трехходовой клапан. Последний защищает котельную установку от конденсата. Если в котле ручная загрузка, то температура воды в обратной магистрали будет не ниже 55 град., а для его аналога гидролизного типа она лежит в пределах от 65 до 75 град. Под этот показатель подбирается соответствующий клапан. Перед ним устанавливается циркуляционный насос, нагнетающий горячий теплоноситель в буферный бак.
  2. В систему подключается теплоаккумулятор.
  3. На верхней трубе устанавливается трехходовой смесительный кран.
  4. Подключается насос. Для его подсоединения в систему нужно дополнительно установить на верхней части накопителя обычный релейный термостат, который имеет погружную гильзу.
  5. После него необходимо предусмотреть два обратных клапана: лепестковый вид будет расположен на горячей трубе, а пружинный на обратке. Они необходимы для введения в систему газового котла.

Установка, работающая на газу, признана выполнять две функции: она выступает альтернативным источником тепла, а также компенсирует долгий нагрев отопительной системы котлом, уменьшая его от 4 часов до получаса. Газовая установка дает в систему воду, нагретую до 40 град., а котел нагнетает ее до 60 град. Когда такая вода продвигается по системе, в газовом устройстве происходит автоматическое отключение. В случае если в системе температура станет меньше 40 град., газовый котел снова включится и начнет обогревать жилье.

Дорогие агрегаты

В раздел дорогих агрегатов попали те, чья стоимость превышает 100000 руб., как правило, они имеют все дополнительные функции обеспечивающие нужную работу систем отопления.

Electric boiler Heat Tank

Данная модель относится к промышленным, вмещает в себя порядка 1500 литров воды и позволяет поддерживать температуру от +35 до +85 градусов. Подходит для работы совместно с газовыми и твердотопливными котлами. Тэна мощностью в 30 кВт позволяет использовать электрическую энергию в качестве запасного источника питания. Контейнер выполнен из нержавеющей стали и имеет теплоизоляцию в 25 мм, а также дополнительную защиту в виде нейлонового чехла, который предохраняет от появления коррозии. Небольшие габариты (диаметр 1 м, высота 2 м) позволяют с легкостью размещать прибор в нужном месте, а расположение патрубков позволяют с легкостью подключить модель. По желанию можно установить трубчатый теплообменник, тем самым увеличить мощность ТЭНа до 150 кВт.

Electric boiler Heat Tank
Достоинства:

Популярные статьи  Какую пилку лучше всего выбрать для электролобзика: рейтинг самых надежных наборов

  • имеет точные настройки термостата;
  • плавно регулируется;
  • есть автоматический выключатель ТЭН;
  • прогревается меньше чем за 3 часа;
  • есть предохранительный клапан;
  • давление в 0,6 атмосфер.

Недостатки:

  • цена;
  • не подойдет для использования технической воды.

Oso Accu АS

Довольно компактная модель Oso Accu АS, имеет объем в 100 литров и подходит для работы с солнечными коллекторами или небольшими тепловыми насосами. Внутренняя часть емкости выполнена из нержавеющей стали, а сама конструкция выдерживает давление в 9 атмосфер. Набольшие размеры 45 на 45 см, позволяют устанавливать прибор в любом месте помещения и с легкостью произвести простую стыковку с обвязкой. Модель продается без теплоизоляции и позволяет самостоятельно выбрать и установить подходящий уровень защиты предотвращающий тепловые потери. Максимальную безопасность в случае выхода источника из строя, обеспечивает полная нагрузка на наконечник.

Oso Accu АS
Достоинства:

  • устройство выполнено в современном дизайне;
  • имеет высокую устойчивость к коррозии;
  • подводка расположена с боку;
  • эффективность;
  • ТЭН встроен;
  • предусмотрены двойные соединения.

Недостатки:

  • высокая цена;
  • нет теплообменников.

S-Tank Hfwt DUO -1000

Тепловой аккумулятор S-Tank Hfwt DUO-1000 подойдет для использования как в жилом помещении, так и в небольшом промышленном. Объем бака достигает 1000 литров и оснащен двумя спиралевидными теплообменниками из нержавейки. Модель комплектуется с солнечными коллекторами, котлами работающими на природном газе или твердом топливе, а также с тепловыми насосами. Змеевик расположенный в  нижней части бака подключается к источнику обогрева, вода, проходящая по змеевику сверху, прогревается до температуры на 2 градуса ниже, чем жидкость, накопленная в самом баке. В пользовании владельцев регулярно находится порядка 1000 литров горячей воды. В комплекте с агрегатом идет теплоизоляционный кожух, выполненный из гибкого пенополиуретана и полиэфира. Рабочее давление в теплообменнике может достигать 6 атмосфер.

S-Tank Hfwt DUO -1000
Достоинства:

  • самая высокая температура нагрева достигает 95 градусов;
  • повышенная устойчивость к воздействию коррозии;
  • в данной модели в качестве теплоносителя можно использовать водногликовые растворы;
  • гарантийный срок от производителя равен 5 годам;
  • устойчивая конструкция.

Недостатки:

цена.

Drazice Nado 300/20 v6

Отличный агрегат, имеющий два теплообменника, один из которых предназначен для нагрева 20 литров технической жидкости, а второй — для состыковки с солнечным коллектором. Drazice Nado 300/20 v6 объемом в 300 литров внутри покрыт эмалью, максимальная температура нагрева достигает 110 градусов. В комплекте идут два патрубка для ввинчиваемых нагревателей жидкости, работающих от электросети. Необходимый уровень тепла поддерживается за счет установленной теплоизоляции в виде слоя полиуретана и съемного кожуха. Сосуд окрашен специальной устойчивой к жару краской, благодаря которой, обеспечивается высокий уровень защиты от ржавчины.

Drazice Nado 300/20 v6
Достоинства:

  • змеевик располагается по всей длине емкости, что повышает теплоотдачу;
  • размеры настолько компакты, что позволяют монтировать его даже в небольшом помещении;
  • изоляционный материал представлен в отдельной упаковке;
  • удачно расположены патрубки.

Недостатки:

стоимость.

Какой теплоаккумулятор лучше

Буферная емкость должна занимать мало места, полностью соответствовать по своим техническим характеристикам параметрам котла. Оборудование не должно иметь сложную систему подключения. Теплоизоляция лучшего оборудования полностью соответствует требованиям пожарной безопасности и позитивно действует на КПД системы обогрева, не позволяет обжечь руку при случайном касании. Такая накопительная емкость поможет снизить ежегодные расходы на топливо на 30-50%.

Наши эксперты проанализировали предложения лучших мировых производителей и, в зависимости от особенностей эксплуатации, рекомендуют следующие модели термоаккумуляторов:

  • Hajdu AQ PT6 500 – компактная модель для небольшого загородного дома;
  • S-Tank Hfwt Duo -1000 – практичная емкость для системы отопления особняка;
  • Electricboiler Heat Tank – накопитель для небольшого производственного предприятия4
  • Oso Accu АS – компактный теплоаккумулятор для дачного домика.

Какой должна быть буферная емкость, способный ежедневно поддерживать тепло и комфорт в доме, оберегать котел от перегрева на протяжении долгой зимы? Только лучшие накопители с хорошей термоизоляцией могут справиться с поставленной задачей.

Когда аккумулятор тепла будет лишним

Бывает так, что для систем отопления наоборот требуется быстрый набор температуры и ее снижение. Так, повышенное количество носителя тепла, накапливающееся в аккумуляционной емкости, будет мешать быстро нагреваться и остывать, а также точно регулировать температуру. Такие случаи:

  • Когда отопление нужно лишь в короткое время и перерасход топлива не нужен. К примеру, котельная функционирует на обогрев сушилки, применяемой только временами. Поэтому нет особой необходимости греть пустое помещение тем теплом, которое накопилось и ставить такое устройство, как система отопления с теплоаккумулятором.
  • Когда кроме отопления теплоустановка применяется еще и в качестве поставщика тепла для некоего технологического оборудования, и нужна быстрая и точная смена температуры – здесь повышенная инерция будет мешать.

Как рассчитать объём теплоаккумулятора

При желании в интернете легко найти методики расчёта объёма теплоаккумулятора, но меня ни одна из них не устроила.

Некоторые «специалисты» рекомендуют умножать максимальную мощность имеющегося котла в киловаттах на какой-то коэффициент, причём этот коэффициент на разных сайтах отличается в два раза и более — от 25 до 50. По моему — бред полный. Просто потому, что полученный результат не имеет никакого отношения ни к вашему конкретному дому, ни к вашим пожеланиям как часто вам хочется топить котёл.

Популярные статьи  Строительство бани своими руками

Нормальная методика учитывает все факторы: и климат в вашей местности, и теплоизоляцию дома, и ваши представления о комфорте. По-хорошему, этот расчёт также нужно будет провести много раз для разных температурных режимов, и выбрать максимальный объём теплоаккумулятора. И, кстати, мощность котла в правильной методике получается в результате расчётов, а не по принципу «какой был, такой и поставили». Но всё это достаточно сложно, и подходит скорее для котельных, а не для частного домовладения.

Я поступил гораздо проще. Я делал расчет теплоаккумулятора для твердотопливного котла следующим образом.

  1. Надо оценить количества тепла, которое требуется дому за сутки. Это самая сложная и ответственная часть работы. Опять таки можно углубиться в расчёты (в учебниках для строительных вузов можно найти все необходимые методики). Но,если есть возможность, то проще и надёжнее провести непосредственное измерение — просто протопив дом в холодную погоду и измерив количество использованного топлива. Мой дом сравнительно небольшой — немного меньше 100 кв. м, и довольно теплый. Поэтому у меня получилось, что при температуре на улице около 0 градусов, для поддержания комфортной температуры требуется с солидным запасом 50 кВт*ч, для — 10 градусов — 100 кВт*ч, для — 20 градусов — 150 кВт*ч.
  2. Выбрать котёл очень просто. Самые распространённые котлы имеют мощность порядка 25 кВт и с одной максимальной загрузки дают эту мощность порядка 3 часов. Следовательно одна растопка даёт порядка 75 кВт*ч тепла. Для нулевой температуры, таким образом, даже одной полной загрузки мне будет многовато. А для -20 градусов вполне достаточно будет топить 2 раза в сутки. Меня этот вариант вполне устроил.
  3. Теперь собственно объём теплоаккумулятора. Теплоёмкость воды 4,2 кДж на литр на градус. максимальная тепмература в теплоаккумуляторе — 95 градусов, комфортная температура воды в системе отопления — 55 градусов. То есть, 40 градусов разницы. Другими словами, 1 литр воды в теплоаккумуляторе может накопить 168 кДж тепла, или 46 Вт*ч. А 1000 литров, соответственно — 46 кВт*ч. Отсюда следует, что для того, чтобы сохранить тепло от одной полной загрузки котла мне нужен теплоаккумулятор на 1500 литров. Это всё с запасом. На самом деле, требуется немного меньше, но после изучения цен на буферные ёмкости я решил этим пренебречь.

Этот расчёт означает, что в сильные морозы мне приходится топить котёл два раза в сутки, а в очень сильные — и три раза. Причём делать это нужно равномерно в течение суток: утром и вечером или утром, в начале вечера и перед сном. А когда больших морозов нет, я топлю котёл всего один раз — в любое время суток.

Конечно, если поставить теплоаккумулятор ещё больший по объёму, то можно сделать свою жизнь ещё комфортнее. Но тут уже приходится сталкиваться и с тем, что для большой бочки нужно много места.

Преимущества и недостатки

Система отопления с теплоаккумулятором, в которой источником тепла служит твердотопливная установка, имеет массу достоинств:

  • Повышение комфортных условий в доме, поскольку после сгорания топлива система отопления продолжает обогревать дом горячей водой из бака. Не нужно вставать среди ночи и загружать порцию дров в топку.
  • Наличие емкости защищает от закипания и разрушения водяную рубашку котла. Если внезапно отключили электричество или термостатические головки, установленные на радиаторах, перекрыли теплоноситель по причине достижения нужной температуры, то источник тепла будет нагревать воду в баке. За это время может возобновиться подача электричества или будет запущен дизель-генератор.
  • Исключена подача холодной воды из обратного трубопровода в раскаленный чугунный теплообменник после внезапного включения циркуляционного насоса.
  • Теплоаккумуляторы могут использоваться как гидравлические разделители в системе отопления (гидрострелки). Это делает работу всех ветвей схемы независимыми, что дает дополнительную экономию тепловой энергии.

Более высокая стоимость монтажа всей системы и требования к размещению оборудования – это единственные недостатки применения аккумулирующих емкостей. Однако за этими вложениями и неудобствами последуют минимальные эксплуатационные затраты в долгосрочной перспективе.
