Стропильная система односкатной крыши: особенности и калькулятор

Достоинства и недостатки односкатной крыши

Стропильная система односкатной крыши: особенности и калькулятор

При выборе конструкции крыши, следует в первую очередь оценить ее достоинства, а также учесть все недостатки. К достоинствам такого варианта следует отнести:

  • Экономичность. В данном случае, минимизируются затраты не только на строительство крыши, но и на строительство постройки в целом, так как односкатная крыша обладает минимальным весом. Поэтому нет надобности в мощном фундаменте и в толстых стенах.
  • Простота конструкции. Даже неспециалисту под силу исполнение этого варианта, как на этапе проектирования, так и на этапе строительства.
  • Имеется возможность построить мансарду с панорамным обозрением.
  • Минимальная парусность конструкции, особенно в случае действия направленных ветров. Достаточно правильно расположить постройку, в плане направления ската.
  • Так как конструкция достаточно простая, ее легко ремонтировать.
  • Конструкция позволяет использовать любой тип кровельного материала, достаточно правильно выбрать уклон.

Односкатная крыша обладает рядом недостатков, которые придется учитывать при строительстве. Крыша обладает небольшой устойчивостью при обильных снегопадах, а также выдерживает незначительные ветровые нагрузки, если они действуют с противоположной стороны уклона крыши. Кроме этого, такая крыша не обладает привлекательным видом, поэтому в основном применяется при постройках объектов хозяйственного назначения. Если грамотно подойти к решению некоторых проблем, то недостатки можно превратить в достоинства. Если предусмотреть заранее вариант, когда ветер срывает кровельный материал с крыши, то уменьшить действие силы ветра можно, если в опасном месте посадить деревья. Защитить постройку можно еще и так: построить рядом постройку, которая закроет данную постройку от ветровых нагрузок. Решить вопрос эстетичности можно, применив смекалку. Достаточно с двух сторон дома расположить постройки, уровень наклона крыш которых направлены в противоположные способы.

Односкатная крыша: положительные и отрицательные особенности

Задаваясь вопросом как сделать односкатную крышу своими руками, надо оценить все возможности соответствующей конструкции.

Стропильная система односкатной крыши: особенности и калькулятор

К сожалению, она не обделена недостатками, которые надо свести к минимуму. Но сначала рассмотрим преимущества:

  • Минимальность затрат, которая объясняется использованием небольшого объема простых стройматериалов. При малых нагрузках стены дольше служат.
  • Возможность создавать простые проекты, что по силу даже тем, кто только начинает осваивать строительство, но хочет получить быстрый результат.
  • Низкий уровень парусности;
  • Пригодность к ремонту. Заслугой этому служит простота стропил и обрешеток.
  • Возможность использования разных материалов для сборки кровли под определенным уровнем наклона.

Стропильная система односкатной крыши: особенности и калькулятор

А теперь время перейти к недостаткам, которых у односкатной крыши, к сожалению, также немало:

  • Относительная устойчивость к нагрузкам, которым способствует снегопад;
  • Плохая устойчивость к порывам ветра, из-за чего кровля срывается;
  • Простой дизайн, который подходит не каждой жилой конструкции.

Стропильная система односкатной крыши: особенности и калькуляторСтропильная система односкатной крыши: особенности и калькуляторСтропильная система односкатной крыши: особенности и калькуляторСтропильная система односкатной крыши: особенности и калькуляторСтропильная система односкатной крыши: особенности и калькуляторСтропильная система односкатной крыши: особенности и калькуляторСтропильная система односкатной крыши: особенности и калькуляторСтропильная система односкатной крыши: особенности и калькулятор

Учитывая последний пункт, проектировщики часто рекомендуют тематическую конструкцию при строительстве подсобных объектов. Это делает вопрос, как сделать односкатную крышу на гараже наиболее актуальным.

Стропильная система односкатной крыши: особенности и калькулятор

Стропильная система односкатной крыши: особенности и калькулятор

Иногда приходится использовать наклоны разных уровней, что односкатная кровля только приветствует.

Стропильная система односкатной крыши: особенности и калькулятор

Особенности проектирования и расчёты

Стропильная система односкатной крыши представляет собой ряд уложенных параллельных деревянных наклонных балок. Сами стропила становятся основанием для обрешётки под укладку кровельного покрытия.

В основу проектирования крыши закладывают расчёты таких параметров, как:

  • угол наклона и его направление;
  • форма и конструкция стропил;
  • сечение и длина несущих балок;
  • сложность конструкции ферм;
  • теплоизоляция.

Угол наклона и его направление

Чем больше угол, тем круче уклон крыши. Минимальная его величина определяется в соответствии со СНиПом 2.01.07-85*. Пользуясь его картой и таблицей, определяют максимальную снеговую нагрузку в месте строительства бокса и основное направление ветров.

На основании этих данных находят в соответствующей таблице оптимальный угол наклона кровли. Направление наклона крыши выбирают в сторону преобладающих ветров с тем, чтобы силовой поток воздушных масс прижимал книзу крышу.

Кроме этого, наклон крыши должен способствовать быстрому сходу тающего снега, а также соответствовать определённому виду кровельного покрытия:

  • от 10 до 200 – профилированный настил;
  • более 200 – шифер, ондулин, натуральная черепица;
  • от 250 – металлочерепица.

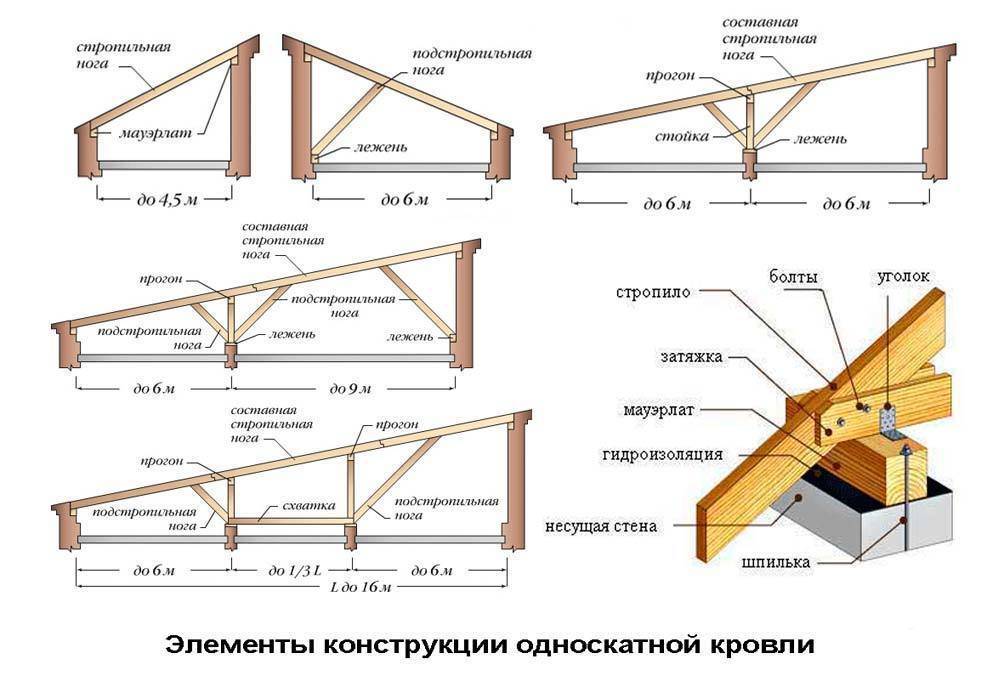

Форма и конструкция стропил

Стропила, подстропильные ноги, опорные балки, лежени и подкосы изготавливают из трёх видов древесины:

  1. Цельный брус.
  2. Брёвна.
  3. Клееный брус.

Цельный брус

Стропила и подстропильные элементы изготавливают из бруса. Это самый популярный материал для монтажа кровельных систем.

Брёвна

В редких случаях опорную часть кровли гаража возводят из брёвен. Для этого используют стволы деревьев ø 15 – 20 см, очищенные от коры и обработанные антисептиками.

Клееный брус

Его получают путём склейки отдельных досок в единый монолит в заводских условиях. Материал обладает повышенной несущей способностью, но «боится» повышенного уровня влажности. Такие стропила обойдутся дороже, чем балки из цельного бруса и брёвен.

Если высокая часть крыши располагается над воротами гаража, то стропила удлиняют свесами с кровельным покрытием с целью защиты от осадков место въезда и выезда автотранспорта из бокса.

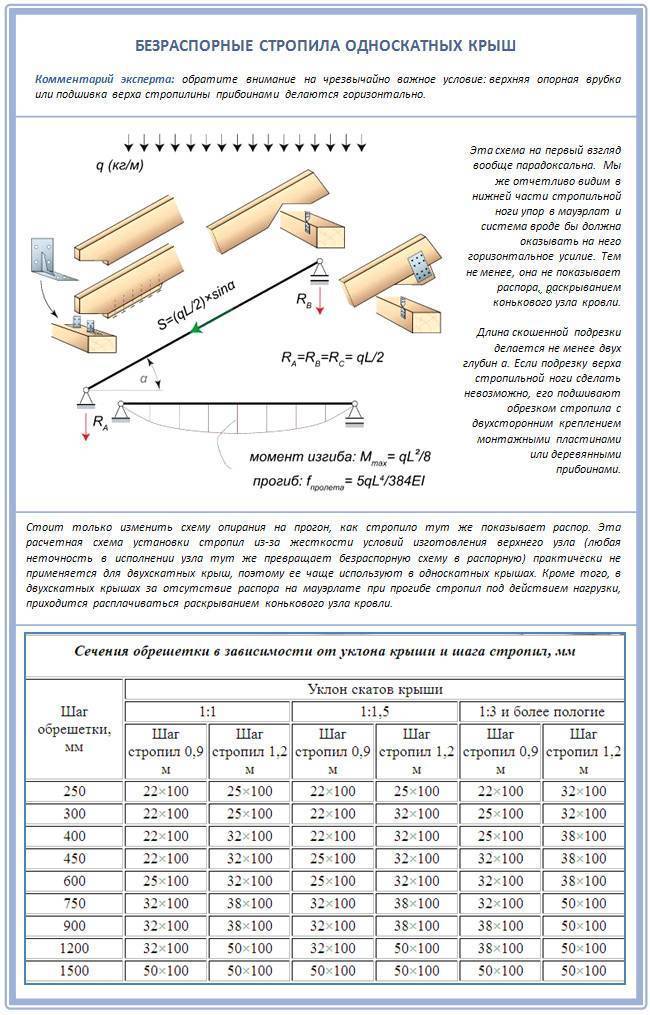

Сечение и длина несущих балок

Стандартный размер гаражного бокса равен 3 х 6 м. Длина стропил, в случае прокладки в длинную сторону, будет примерно равна 6,2 – 6,5 м, в зависимости от длины свесов. Нередко стропила монтируют параллельно плоскости ворот бокса. Тогда балки изготавливают длиной 3,2 – 3,4 м.

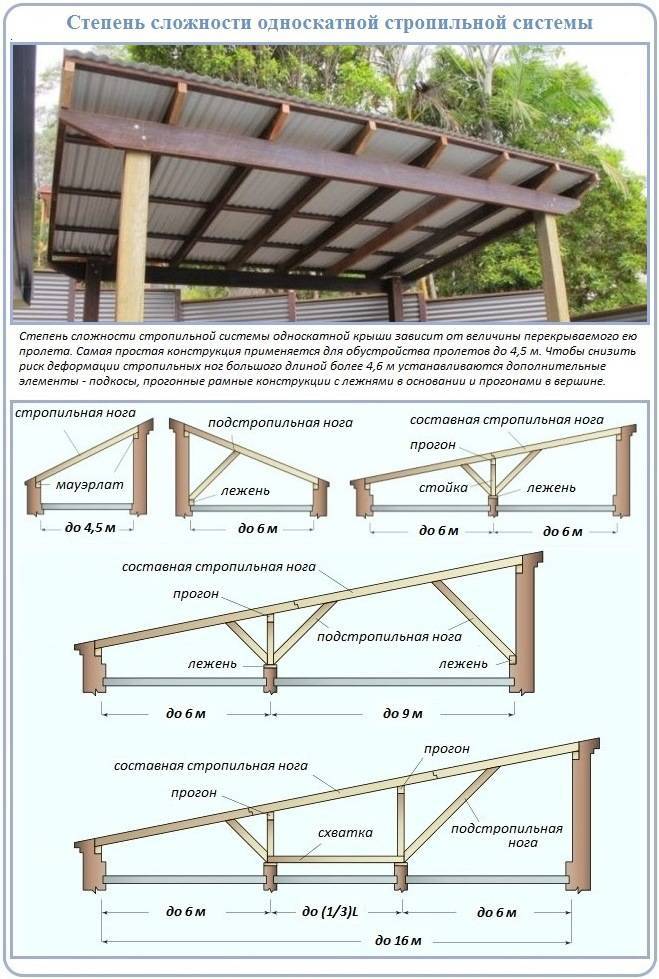

При длине более 6 метров несущая балка с остальными элементами образует рамную опорную конструкцию – ферму. Что касается сечения несущих балок, то при длине пролёта до 3,5 метров (с учётом свесов) достаточно использовать цельный или клееный брус 50 х 150 мм, или брёвна ø 150 мм. При длине 6 метров и более использую брус сечением 50 х 200 мм или брёвна ø 200 мм.

Сложность конструкции ферм

Ферма отличается от простой стропильной системы тем, что внутри рамы устанавливают одну или две дополнительные распорки (подстропильные ноги). Их функция заключается в том, чтобы максимально разгрузить пролёт стропил. Такие стропильные системы называют висячими.

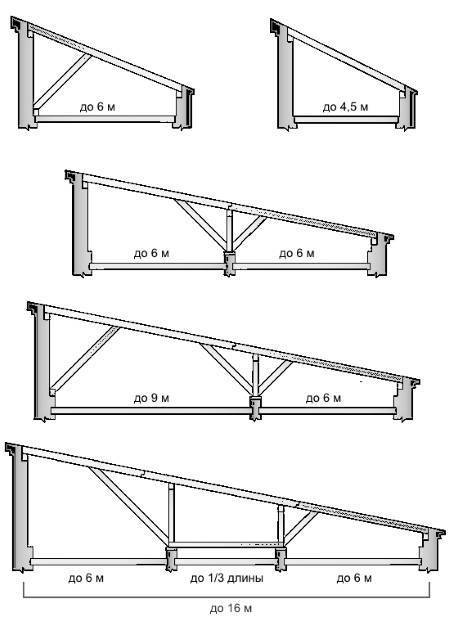

Различные решения конструкции ферм представлены на нижнем рисунке. На нижнем фрагменте рисунка представлена схема перекрытия кровлей пролёта гаража длиной от 12 до 16 метров. Такие гаражи строят для предприятий, содержащих свой автопарк.

Теплоизоляция

Утепление кровли имеет смысл, если бокс будет отапливаться. Для этого устанавливают котлы различной конструкции, электрообогреватели или протягивают трубы к радиаторам от домового котла. В любом случае, чтобы удержать тепло внутри гаража нужно утеплять не только пол, стены, но и потолок.

Популярные статьи  Холодная ковка своими руками: секреты мастерства обработки металла

Так как рулонный материал утеплителя бывает шириной 1м и 1,2 м, то шаг между балками выдерживают в этом размере по осям. Утеплитель при укладке плотно занимает своё пространство, не оставляя щелей. Теплоизоляционные маты толщиной 50 мм укладывают внахлёст, в три слоя.

Во втором варианте, когда односкатная крыша гаража представляет собой железобетонные плиты, уложенные под наклоном на стены разной высоты, утепление кровли производят следующим образом:

  • по периметру крыши устраивают борта высотой 150 – 200 мм. Это может быть продолжением кладки стен или специальные щиты из листового материала;
  • сухую поверхность плит очищают от грязи и мусора;
  • застилают плёночной пароизоляцией;
  • всё засыпают керамзитом толщиной 100 – 150 мм;
  • засыпку уплотняют подручными средствами;
  • поверх делают стяжку из цементного раствора марки не менее М 150 и толщиной 50 мм;
  • стяжку укрывают мягкой кровлей на битумной мастике.

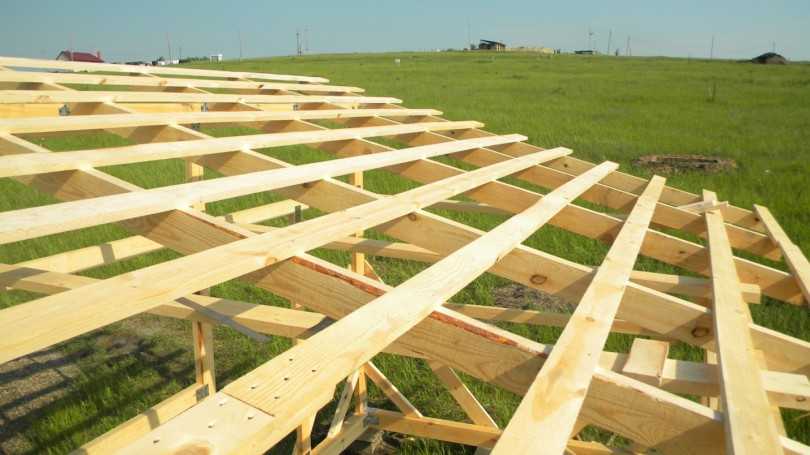

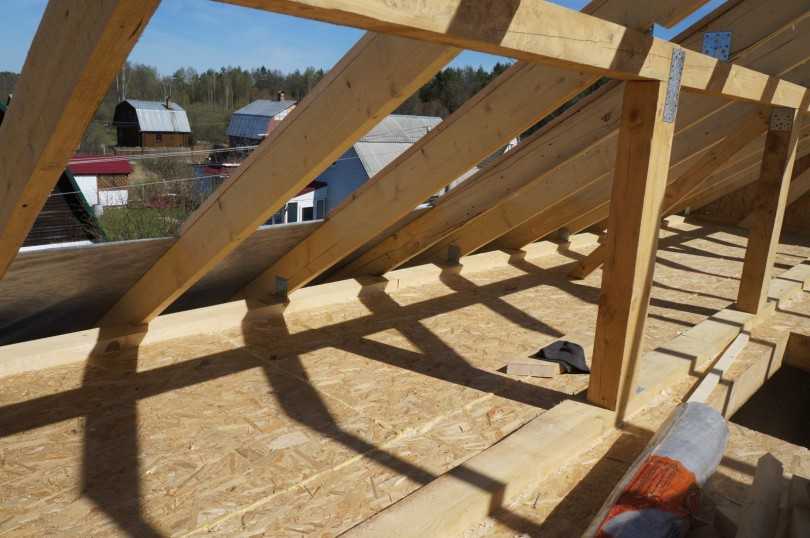

Установка стропильной системы

Считается, что поднятие наверх всех материалов является самой сложной процедурой. Однако новые технологии и методики обеспечивают сборку стропильной конструкции на земле с последующим ее подъемом на кровлю. Устройство надежной стропильной конструкции предполагает использование только качественного материала.

Стропильная нога имеет стандартный размер 50х150х6000 мм. При превышении длины балки расчетного показателя в 6 м ширина доски должна быть 180 мм. В случае игнорирования этого показателя не избежать надлома балки вследствие собственного веса. Следующим этапом является монтаж стропил – временное крепление посредством стяжки

При этом важно соблюдение точности шага балок. Его обязательно указывают в проектной документации. После монтажа стропильных ног осуществляют крепление конька

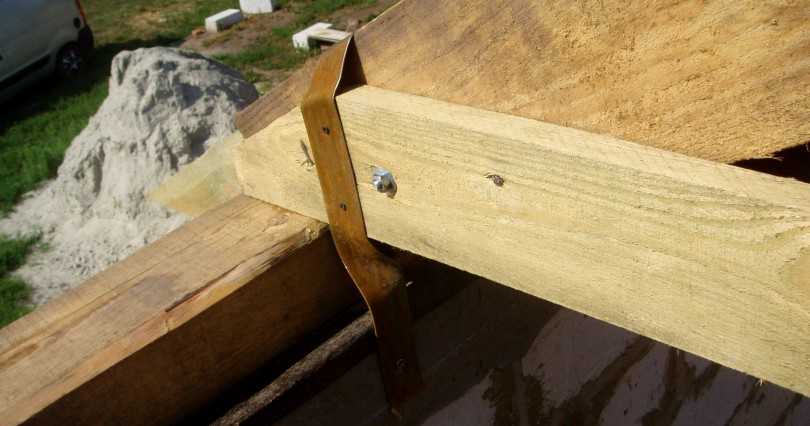

Его производят уголком, скобами из металла или болтами

После монтажа стропильных ног осуществляют крепление конька. Его производят уголком, скобами из металла или болтами.

Последний вариант особенно популярен, так как зарекомендовал себя как весьма надежный способ. В случае комбинации висячих и наклонных стропил следующей процедурой является обустройство промежуточных опор для наклонных балок.

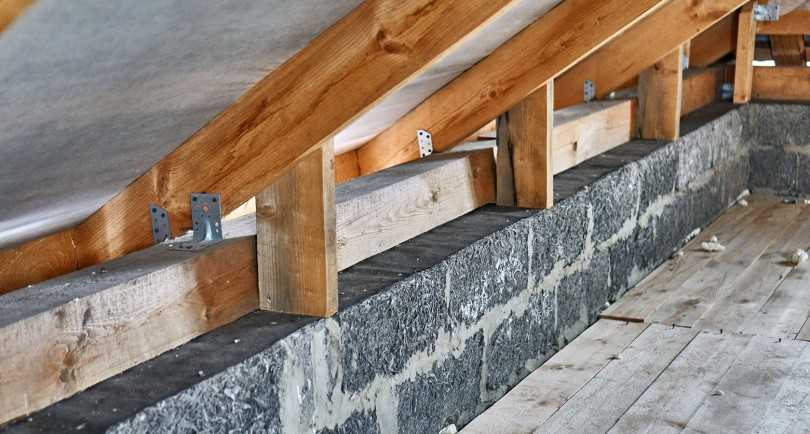

Установка мауэрлата

Вследствие чего этот элемент применяется как своеобразная подложка под конструкцию стропил, которая размещается по длинной стороне постройки. Возможное провисание балок исключается благодаря специальной решетчатой конструкции из стоек, ригеля, подкосов. Такая конструкция использует обычные доски (150х25 мм).

Мауэрлат укладывается по верхнему краю несущих стен с обеих сторон (внутренней и внешней). Необходимо обеспечить максимально прочное крепление, чтобы исключить отрыв элемента от стены под воздействием силы ветра. Брусья укладываются поверх слоя гидроизоляции – от верха перекрытия.

Под балки двухскатной крыши мауэрлат подкладывается отдельными частями. Все составляющие соединяются металлическими планками и болтами. Итак, система двухскатной стропильной крыши является прочной, надежной конструкцией для строения. Она обеспечивает легкость и стойкость кровли, особенно в российских климатических условиях.

Самым оптимальным методом является чередование наклонных и висячих стропил. При утеплении и гидроизоляции чердачного пространства стропильная система двухскатной крыши позволяет использовать чердак как жилое помещение.

https://youtube.com/watch?v=fOlIW8FXVP8

Основные достоинства односкатных крыш

Несмотря на то что не всем нравится эстетика здания, над которым смонтирована односкатная кровля (хотя сам по себе вопрос – неоднозначный), многие хозяева загородных участков при возведении построек, а иногда даже — и жилого дома, выбирают именно такой вариант, руководствуясь целым рядом достоинств подобной конструкции.

Односкатные кровельные системы подкупают своей понятностью, простотой расчетов и монтажа

  • Материалов для односкатной стропильной системы, тем более, если она возводится над небольшой хозяйственной пристройкой, потребуется совсем немного.
  • Самой «жесткой» плоской фигурой является треугольник. Именно он лежит в основе практически любой стропильной системы. В односкатной системе этот треугольник – прямоугольный, что существенно упрощает проведение расчетов, так как все геометрические соотношения известны каждому, кто заканчивал среднюю школу. Но эта простота никак не сказывается на прочности и надежности всей конструкции —
  • Даже если ведущий самостоятельное строительство владелец участка ни разу ранее не сталкивался с возведением крыши, монтаж односкатной стропильной системы не должен вызвать у него чрезмерных трудностей – он достаточно понятен, не столь сложен. Нередко, при перекрытии небольших хозпостроек или иных придомовых сооружений вполне возможно обойтись не то что без вызова бригады специалистов, но даже и без приглашения помощников.
  • При возведении конструкции крыши всегда важна скорость проведения работ, естественно, без потери качества – хочется как можно быстрей обезопасить строение от капризов погоды. По этому параметру односкатная крыша однозначно является «лидером» — в ее конструкции практически нет сложных соединительных узлов, забирающих массу времени и требующих высокоточной подгонки.

Насколько существенны недостатки односкатной стропильной системы? Увы, они есть, и с ними тоже приходится считаться:

Чердака при односкатной кровле или не предполагается вовсе, или он получается настолько маленьким, что о его широкой функциональности приходится забыть.

В подавляющем большинстве случаев односкатная крыша не предполагает наличия «полезного» чердачного помещения

  • Исходя из первого пункта – есть определенные сложности в обеспечении достаточной термоизоляции расположенных под односкатной крышей помещений. Хотя, конечно, это можно исправить – ничто не мешает утеплить сам скат кровли или же расположить под стропильной системой утепленное чердачное перекрытие.
  • Односкатные крыши, как правило, делаются с небольшим уклоном, до 25÷30 градусов. Это влечет за собой два последствия. Во-первых, не все виды кровельных покрытий подойдут для таких условий. Во-вторых, резко возрастает значимость потенциальной снеговой нагрузки, что следует обязательно учесть при проведен расчетов системы. Но зато при таких уклонах значительно снижается влияние ветрового давления на кровлю, особенно если правильно расположить скат – в наветренную сторону, в соответствии с преобладающими ветрами на данном участке местности.

В сети можно отыскать немало проектов жилых домов, в которых основной акцент делается именно на односкатную системы крыши

Еще один недостаток, пожалуй, можно отнести к очень условным и субъективным – это внешний вид односкатной крыши. Он может не прийтись по душе любителям архитектурных изысков, дескать, очень упрощает облик постройки. На это тоже можно возразить. Первое – простота системы и экономичность возведения часто играют все же решающую роль при строительстве подсобных сооружений. А втрое – если посмотреть обзор проектов жилых домов, то можно встретить очень интересные дизайнерские варианты, в которых упор сделан именно на односкатной крыше. Так что, как говорится, о вкусах не спорят.

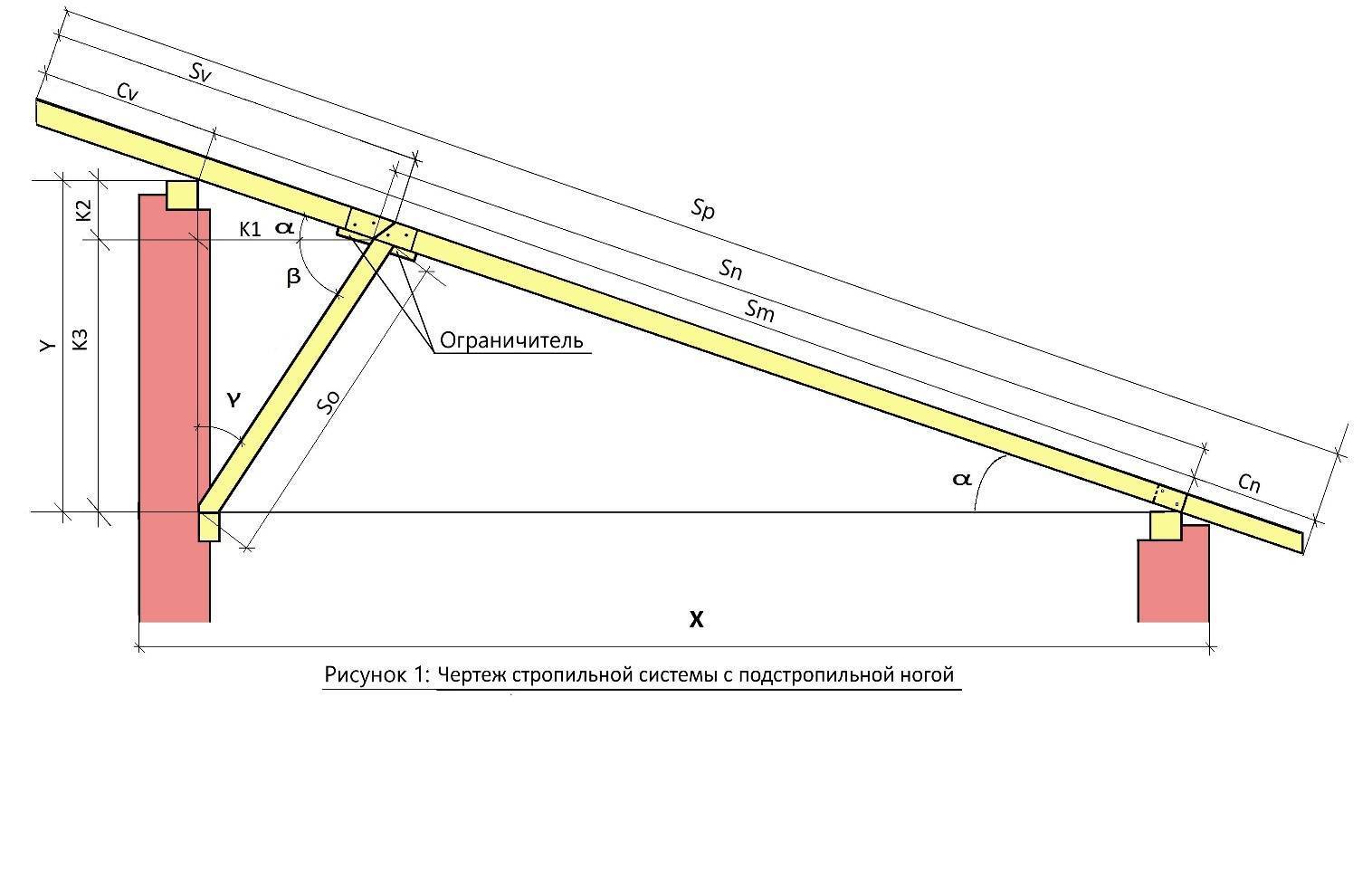

Калькулятор угла наклона односкатной крыши

Укажите кровельный материал:

—— Выберите материал из списка ——Шифер (волнистые асбоцементные листы): Средний профиль (11 кг/м2)Шифер (волнистые асбоцементные листы): Усиленный профиль (13 кг/м2)Волнистые целлюлозно-битумные листы (6 кг/м2)Битумная (мягкая, гибкая) черепица (15 кг/м2)Из оцинкованной жести (6,5 кг/м2)Листовая сталь (8 кг/м2)Керамическая черепица (50 кг/м2)Цементно-песчаная черепица (70 кг/м2)Металлочерепица, профнастил (5 кг/м2)Керамопласт (5,5 кг/м2)Фальцевая кровля (6 кг/м2)Полимер-песчаная черепица (25 кг/м2)Ондулин (еврошифер) (4 кг/м2)Композитная черепица (7 кг/м2)Натуральный сланец (40 кг/м2)Указать вес 1 кв метра покрытия (? кг/м2)
кг/м2

Популярные статьи  Обработка бани снаружи: чем обработать и как это сделать правильно

Введите параметры крыши:

Ширина основания A (см)

Длина основания D (см)

Высота подъема B (см)

Длина боковых свесов E (см)

Длина свеса переднего и заднего C (см)

Стропила:

Шаг стропил (см)

Сорт древесины для стропил (см)

123

Рабочий участок бокового стропила (не обязательно) (см)

Расчёт обрешётки:

Ширина доски обрешётки (см)

Толщина доски обрешётки (см)

Расстояние между досками обрешётки (см)

Расчёт снеговой нагрузки:

Выберите ваш регион, используя карту ниже

1 (80/56 кг/м2)2 (120/84 кг/м2)3 (180/126 кг/м2)4 (240/168 кг/м2)5 (320/224 кг/м2)6 (400/280 кг/м2)7 (480/336 кг/м2)8 (560/392 кг/м2)

Расчёт ветровой нагрузки:

Регион

IaIIIIIIIVVVIVII

Высота до конька здания

5 мот 5 м до 10 мот 10 м

Тип местности

Открытая местностьЗакрытая местностьГородские районы

Рассчитать

Результаты расчетов

Крыша:

Угол наклона крыши: градусов.
Угол наклона подходит для данного материала.
Угол наклона для данного материала желательно увеличить!
Угол наклона для данного материала желательно уменьшить!

Площадь поверхности крыши: м2.
Примерный вес кровельного материала: кг.
Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): рулонов.

Стропила:

Нагрузка на стропильную систему: кг/м2.
Длина стропил: см.
Количество стропил: шт.

Обрешетка:

Количество рядов обрешетки: рядов.
Равномерное расстояние между досками обрешетки: см.
Количество досок обрешетки стандартной длиной 6 метров: шт.
Объем досок обрешетки: м3.
Примерный вес досок обрешетки: кг.

Какую информацию дает онлайн калькулятор ориентировочного расчета после введения исходных данных? Что мы видим на выходе?

  • Угол наклона проектируемой односкатной крыши.
  • Площадь ее поверхности.
  • Вес и количество рулонов кровельного (мягкого или твердого) материала.
  • Нагрузку на стропила, их количество, а также длину.
  • Сечение стропил, вес и необходимый объем бруса.
  • Число рядков обрешетки, необходимое количество досок. Далее — расстояние между ними, их объем плюс вес.

Как видно, информация более чем исчерпывающая. Имея ее, можно приступать к проектированию дома, расчетам и составлению предварительной сметы расходов.

На заметку. При расчетах следует ответственно подойти к выбору материала кровли. Необходимо учесть климатические условия конкретного региона и среднюю снеговую и ветровую нагрузку. От выбранного вида кровли (твердая она будет или мягкая) будет зависеть вся конструкция обрешетки.

Данный онлайн калькулятор удобен и предназначен в основном для расчета стройматериалов, которые потребуются для сооружения конкретной односкатной крыши. Кроме того – для расчета угла наклона. Кроме всех прочих условий, калькулятор учитывает и климатические условия нужного региона.

Устройство односкатной крыши – расчет и схемы

Односкатные крыши с успехом используют в строительстве сооружений хозяйственного назначения: гаражей, сараев, навесов, террас и беседок. Это практичный и экономичный способ защитить постройку от атмосферных осадков, ветра и холода. Однако, устройство односкатной крыши подходит и для частных домов.

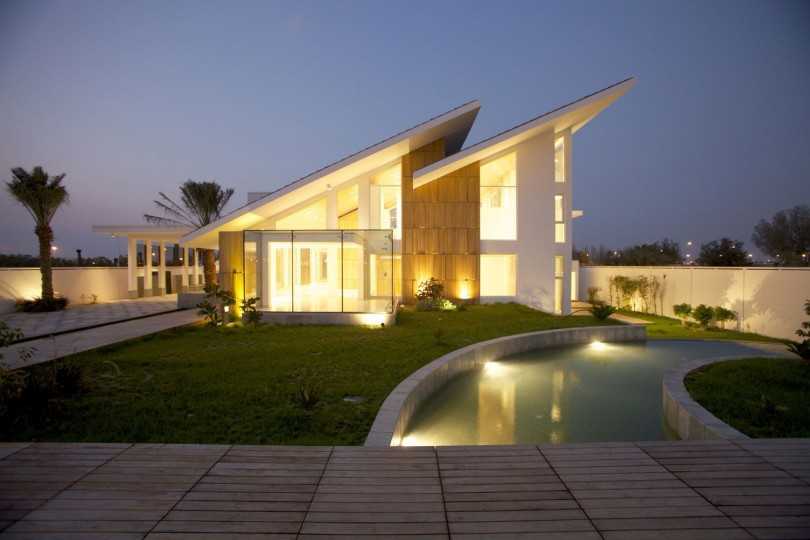

С помощью этого строительного решения архитекторы создают смелые дизайн-проекты с несколькими разновысокими скатами. Огромный плюс крыш, состоящих из одного ската заключается в ее доступности для широких масс домовладельцев благодаря низкой цене используемых материалов и простоте монтажа.

Эта статья расскажет о том, как выглядит конструкция стропильной системы односкатной крыши, как выполнить расчет уклона ската и возвести своими руками.

Почему наши инструменты лучше?

Стропильная система односкатной крыши: особенности и калькулятор

Тесное сотрудничество с производителями крыш

Стропильная система односкатной крыши: особенности и калькулятор

Высочайшая детализация чертежей и 3D-модели

Стропильная система односкатной крыши: особенности и калькулятор

Итоговый отчет с перечнем необходимых материалов

Стропильная система односкатной крыши: особенности и калькулятор

Готовая смета для изготовления конструкции подрядчиком

Стропильная система односкатной крыши: особенности и калькулятор

Техническая поддержка помогает при работе с калькулятором

Стропильная система односкатной крыши: особенности и калькулятор

Положительные отзывы и большое количество реализованных проектов

Рассчитать кровлю можно на любом сайте и это факт, но вы должны осознавать, что в отличие от других ресурсов, наш проект имеет долгую историю, положительные отзывы, оперативную техническую поддержку и регулярно обновляет алгоритмы работы, исключая возникновение ошибок. Обратная связь с пользователями налажена и работает безупречно, любой посетитель может задать вопрос, а КАЛК.ПРО постарается на него ответить.

Помимо этого, мы хотели бы выделить следующее:

  • Функциональность конструктора. Наши инструменты предоставляют широкие возможности для проектирования конструкции – вы можете настроить характеристики любого элемента, а в случае ввода недопустимых значений программа остановит расчет и укажет, в каком поле была совершена ошибка.
  • Сотрудничество с профессионалами. Сервис КАЛК.ПРО активно сотрудничает с производителями и проектировщиками кровельных систем, поэтому только у нас вы можете найти такую детализированную проработку отдельных узловых соединений.
  • Готовая смета. По завершению расчета пользовать получает не только стандартный отчет с параметрами конструктивных элементов и набором чертежей, но и подробную смету с количеством необходимых материалов для изготовления.
  • Графика. Главным преимуществом нашего сервиса, является качественная детализированная графика, которая максимально приближена к нормативам технической документации. Также мы бесплатно предоставляем интерактивную 3D-модель, с помощью которой можно оценить преимущества/недостатки выбранной конструкции.
  • Техническая поддержка. Если вы испытываете трудности при использовании калькулятора или у вас появились вопросы, касаемо получившегося расчета, мы разберемся в ситуации и постараемся ответить на любые конструктивные вопросы в режиме 24/7.
  • Личный кабинет. Также на нашем сайте имеется удобный личный кабинет, в котором сохраняются результаты расчета крыши или любой другой конструкции – вы никогда не потеряете свой проект, а также сможете скачать выгрузку в любое время вне зависимости от времени совершения операции.

Проекты домов с односкатной крышей

  • 2 комнаты
  • 1 санузел
  • 87² Общая площадь
  • 12 x 12м Площадь застройки
  • 5 комнат
  • 4 санузла
  • 270² Общая площадь
  • 17 x 12м Площадь застройки
  • 6 комнат
  • 5 санузлов
  • 444² Общая площадь
  • 21 x 19м Площадь застройки
  • 3 комнаты
  • 2 санузла
  • 79² Общая площадь
  • 9 x 6м Площадь застройки
  • 4 комнаты
  • 2 санузла
  • 245.74² Общая площадь
  • 10 x 16м Площадь застройки
  • 2 комнаты
  • 1 санузел
  • 45² Общая площадь
  • 6 x 10м Площадь застройки
  • 5 комнат
  • 3 санузла
  • 344.3² Общая площадь
  • 19 x 23м Площадь застройки
  • 6 комнат
  • 3 санузла
  • 186.25² Общая площадь
  • 8 x 18м Площадь застройки
  • 6 комнат
  • 3 санузла
  • 192² Общая площадь
  • 13 x 13м Площадь застройки
  • 5 комнат
  • 3 санузла
  • 276² Общая площадь
  • 18 x 13м Площадь застройки
  • 2 комнаты
  • 2 санузла
  • 117.65² Общая площадь
  • 11 x 7м Площадь застройки
  • 8 комнат
  • 2 санузла

250² Общая площадь

  • 3 комнаты
  • 2 санузла
  • 156.4² Общая площадь
  • 18 x 11м Площадь застройки
  • 6 комнат
  • 2 санузла
  • 247.93² Общая площадь
  • 14 x 12м Площадь застройки
  • 6 комнат
  • 3 санузла
  • 199² Общая площадь
  • 12 x 14м Площадь застройки
  • 2 комнаты
  • 2 санузла
  • 113.2² Общая площадь
  • 14 x 11м Площадь застройки
  • 3 комнаты
  • 2 санузла
  • 156.4² Общая площадь
  • 18 x 11м Площадь застройки
  • 4 комнаты
  • 2 санузла
  • 141.7² Общая площадь
  • 15 x 10м Площадь застройки
  • 5 комнат
  • 3 санузла
  • 279.2² Общая площадь
  • 10 x 16м Площадь застройки
  • 4 комнаты
  • 1 санузел
  • 210.5² Общая площадь
  • 12 x 13м Площадь застройки

Основные достоинства односкатных крыш

Несмотря на то что не всем нравится эстетика здания, над которым смонтирована односкатная кровля (хотя сам по себе вопрос – неоднозначный), многие хозяева загородных участков при возведении построек, а иногда даже — и жилого дома, выбирают именно такой вариант, руководствуясь целым рядом достоинств подобной конструкции.

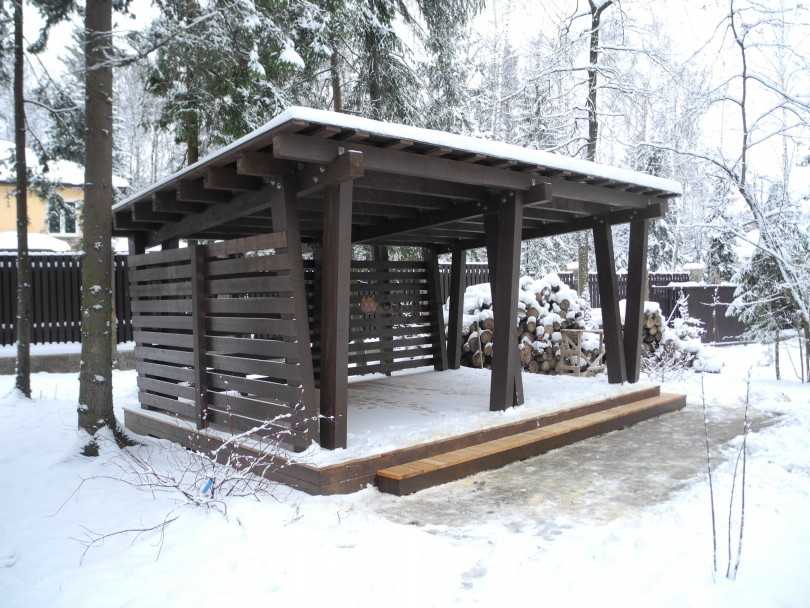

Односкатные кровельные системы подкупают своей понятностью, простотой расчетов и монтажа

  • Материалов для односкатной стропильной системы, тем более, если она возводится над небольшой хозяйственной пристройкой, потребуется совсем немного.
  • Самой «жесткой» плоской фигурой является треугольник. Именно он лежит в основе практически любой стропильной системы. В односкатной системе этот треугольник – прямоугольный, что существенно упрощает проведение расчетов, так как все геометрические соотношения известны каждому, кто заканчивал среднюю школу. Но эта простота никак не сказывается на прочности и надежности всей конструкции.

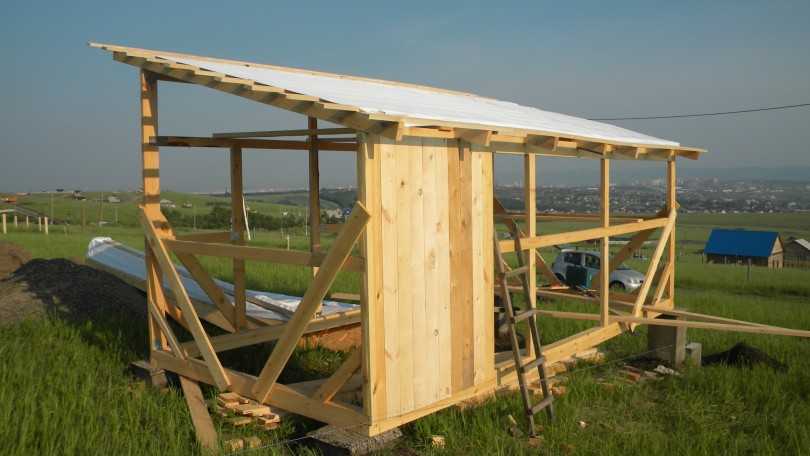

  • Даже если ведущий самостоятельное строительство владелец участка ни разу ранее не сталкивался с возведением крыши, монтаж односкатной стропильной системы не должен вызвать у него чрезмерных трудностей – он достаточно понятен, не столь сложен. Нередко, при перекрытии небольших хозпостроек или иных придомовых сооружений вполне возможно обойтись не то что без вызова бригады специалистов, но даже и без приглашения помощников.
  • При возведении конструкции крыши всегда важна скорость проведения работ, естественно, без потери качества – хочется как можно быстрей обезопасить строение от капризов погоды. По этому параметру односкатная крыша однозначно является «лидером» — в ее конструкции практически нет сложных соединительных узлов, забирающих массу времени и требующих высокоточной подгонки.
Популярные статьи  Как подключить звонок в квартире или частном доме: используем схему

Насколько существенны недостатки односкатной стропильной системы? Увы, они есть, и с ними тоже приходится считаться:

Чердака при односкатной кровле или не предполагается вовсе, или он получается настолько маленьким, что о его широкой функциональности приходится забыть.

В подавляющем большинстве случаев односкатная крыша не предполагает наличия «полезного» чердачного помещения

  • Исходя из первого пункта – есть определенные сложности в обеспечении достаточной термоизоляции расположенных под односкатной крышей помещений. Хотя, конечно, это можно исправить – ничто не мешает утеплить сам скат кровли или же расположить под стропильной системой утепленное чердачное перекрытие.
  • Односкатные крыши, как правило, делаются с небольшим уклоном, до 25÷30 градусов. Это влечет за собой два последствия. Во-первых, не все виды кровельных покрытий подойдут для таких условий. Во-вторых, резко возрастает значимость потенциальной снеговой нагрузки, что следует обязательно учесть при проведен расчетов системы. Но зато при таких уклонах значительно снижается влияние ветрового давления на кровлю, особенно если правильно расположить скат – в наветренную сторону, в соответствии с преобладающими ветрами на данном участке местности.

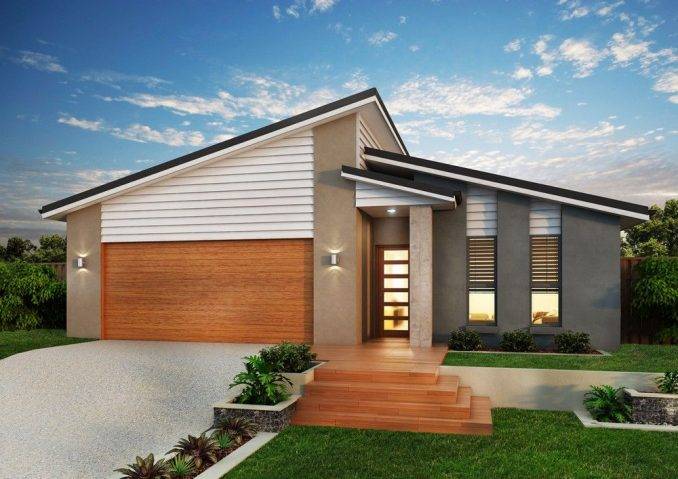

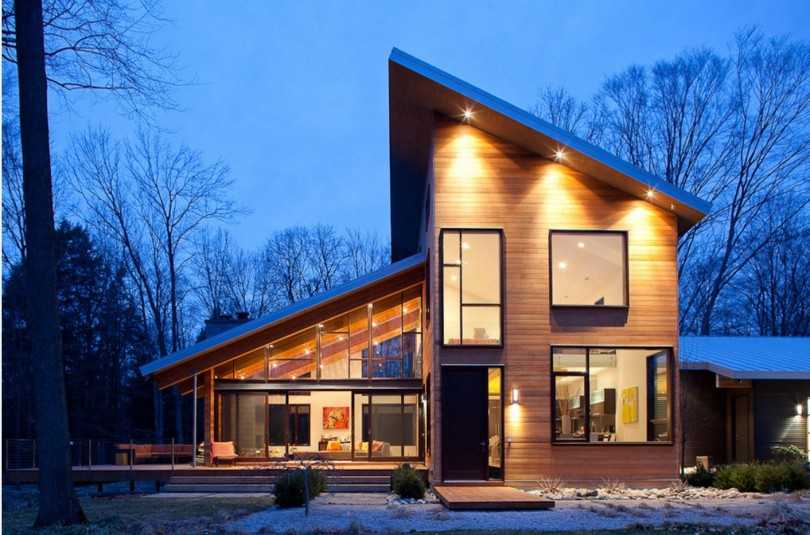

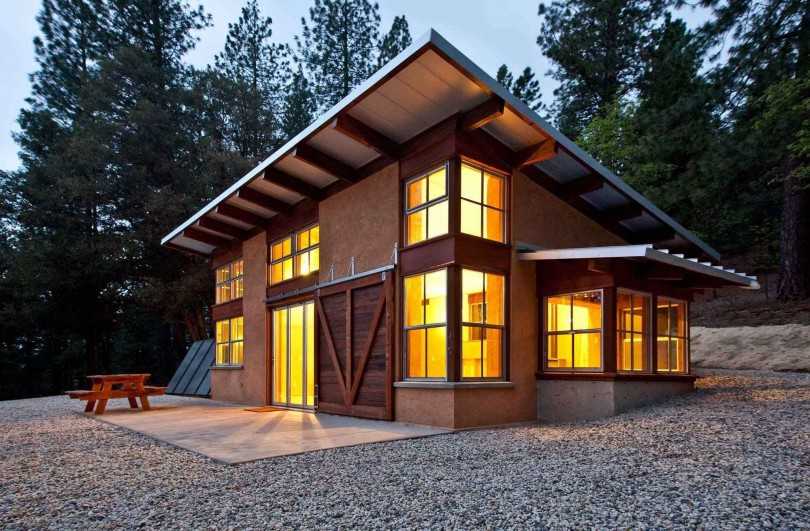

В сети можно отыскать немало проектов жилых домов, в которых основной акцент делается именно на односкатную системы крыши

Еще один недостаток, пожалуй, можно отнести к очень условным и субъективным – это внешний вид односкатной крыши. Он может не прийтись по душе любителям архитектурных изысков, дескать, очень упрощает облик постройки. На это тоже можно возразить. Первое – простота системы и экономичность возведения часто играют все же решающую роль при строительстве подсобных сооружений. А втрое – если посмотреть обзор проектов жилых домов, то можно встретить очень интересные дизайнерские варианты, в которых упор сделан именно на односкатной крыше. Так что, как говорится, о вкусах не спорят.

Кровельный пирог односкатной крыши

Чтобы защитить односкатную крышу от жарких солнечных лучей, ветра, холода и влаги, её необходимо покрыть несколькими специальными слоями. Защитные покрытия, именуемые кровельным пирогом, устанавливаются на стропильную систему в строгом технологическом порядке. Кровельный пирог включает в себя такие элементы и слои как:

  1. Отделочные материалы внутреннего покрытия.
  2. Обрешётку.
  3. Пароизоляционную мембрану или плёнку.
  4. Контробрешётку.
  5. Утеплительный слой.
  6. Гидроизоляционное покрытие.
  7. Вентиляционный зазор между внешним покрытием и гидроизоляцией.
  8. Кровельный материал.

Состав слоёв кровельного пирога для холодной или тёплой крыши имеет некоторые различия. В варианте с холодной кровлей отсутствует утеплитель, но добавлен дополнительный слой гидроизоляции. При использовании мягких кровельных материалов обрешётку делают сплошной. Для этого используют плиты OSB или толстую влагостойкую фанеру.

Стропильная система односкатной крыши: особенности и калькулятор

При возведении кровли все слои кровельного пирога нужно укладывать в строго определённой последовательности

Ошибки при изготовлении кровельного пирога

При нарушении очерёдности укладки материалов кровельного пирога их эффективность значительно снижается.

  1. Частой ошибкой неопытных строителей является то, что они путают место расположения пароизоляционной мембраны и гидроизоляционного слоя. Если сначала установить гидроизоляционную плёнку, то испарения будут скапливаться под кровлей, а накопившись, впитываться в стены. Пароизоляционная мембрана, размещённая на месте гидроизоляции, не будет задерживать влагу, которая в итоге проникнет в утеплитель. В свою очередь, утеплительные слои потеряют свои качества из-за намокания.
  2. При монтаже слоёв кровельного пирога некоторые строители пренебрегают изготовлением вентиляционного зазора между внешним покрытием и гидроизоляционным слоем. Такое решение чревато тем, что поднимающиеся из помещений пары будут скапливаться под кровлей, не найдя выхода наружу. В результате этого влага начнёт впитываться в элементы деревянного каркаса и утеплитель. В таких условиях кровельный пирог потеряет свои теплоизоляционные качества, к тому же деревянные элементы стропильной системы начнут гнить. Всё это приведёт к дорогостоящему ремонту, который самому сделать будет не под силу.

  3. Функциональность кровельного пирога в большой степени зависит от аккуратности и качества укладки материалов утеплителя. При недобросовестной работе утеплитель в нишах размещают не встык или неравномерно. Разная высота наполнения или наличие зазоров приведёт к образованию пустот и полостей, в которых будет скапливаться холодный воздух и пар, образуя обледеневшие области кровли.
  4. Если пароизоляционные мембраны или гидроизоляционные плёнки имеют неправильные нахлёсты, то влага будет попадать внутрь утеплителя. Чтобы этого избежать, необходимо использовать специальную склеивающую ленту, которая надёжно изолирует края и стыки материала.
  5. В процессе монтажа любая из перечисленных ошибок может создать большие проблемы, так как устранить их получится, лишь разобрав часть крыши. В этом случае без привлечения специалистов не обойтись. На всё это уйдёт масса времени и денежных затрат.

Оптимальные размеры

Стропильная система односкатной крыши: особенности и калькулятор

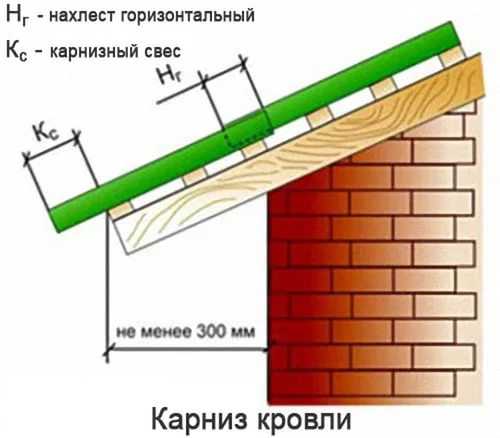

Типичные размеры свеса кровли

По нормативам ГОСТ и СНиП свес крыши от стены имеет вполне определенные размеры. Зависит это от характера материала, использованного для кровли:

  • если используется асбестоцементный шифер, длина карниза составляет не менее 25 см;
  • величина конструкции из оцинкованной стали, в том числе и профлиста – 12 см;
  • если настилают гибкую черепицу, допускается минимальный размер – 5–7 см.

Помимо требований СНиП и ГОСТ учитывают особенности здания и конструкцию свеса. Если предполагается освещение фронтона, светильники обычно монтируют именно в карниз. Это означает, что его длина должна быть достаточной, чтобы разметить довольно массивные корпуса осветительных приборов.

Учитывается также размещение окон и балконов. Нередко карниз выступает частью затенения проемов и в этом случае длина его увеличивается.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
