Строим каркасный дом своими руками

Третий этап строительства: кровля

Еще во время проектирования вашего дома вы должны были определиться, какой тип крыши будет венчать вашу постройку.

Чаще всего для каркасных домов выбирают двускатную кровлю, однако и односкатные пользуются спросом благодаря легкости монтажа своими руками, простоте конструкции и более низкой цене.

Схема стропильной системы

Устройство кровли начинается со стропильной системы. Стропильная система – это основной каркас крыши.

Стропильная система состоит из следующих элементов:

  • мауэрлат
  • стропильные ноги
  • стойки
  • прогоны
  • затяжка
  • лежень
  • подкосы
  • обрешетка

Когда выполнен каркас кровли, необходимо его утеплить. Начинка крыши состоит практически из таких же слоев, как и стена.

Снаружи выполняем утепление крыши листами пенопласта или минеральной ватой, укладываем гидроизоляцию, которую фиксируем обрешеткой.

Кровля и ее слои

Изнутри мы кладем слой минеральной ваты или пенопласта, если помещение в мансарде не будет жилым. Фиксируем слой пароизоляции и закрываем все щитами ОСБ.

Покрываем крышу кровельными материалами в зависимости от уклона ската и собственных предпочтений.

Помните о том, что мягкая кровля, которая стала очень популярна в последнее время, укладывается только на плоскость, поэтому обрешетку необходимо дополнить ОСБ-плитами. При этом угол наклона может быть небольшим – от 5 градусов.

Красивые примеры

Показанный на этом фото необычный дачный домик действительно понравится подавляющему большинству людей. Привлекательный, нестандартно смотрящийся треугольный облик жилища устроит и любителей минимализма, и стремящихся привлечь максимум внимания. Контраст темной стены и светлого материала настила смотрится очень интересно. Дизайнерские элементы только улучшают восприятие.

Строим каркасный дом своими руками

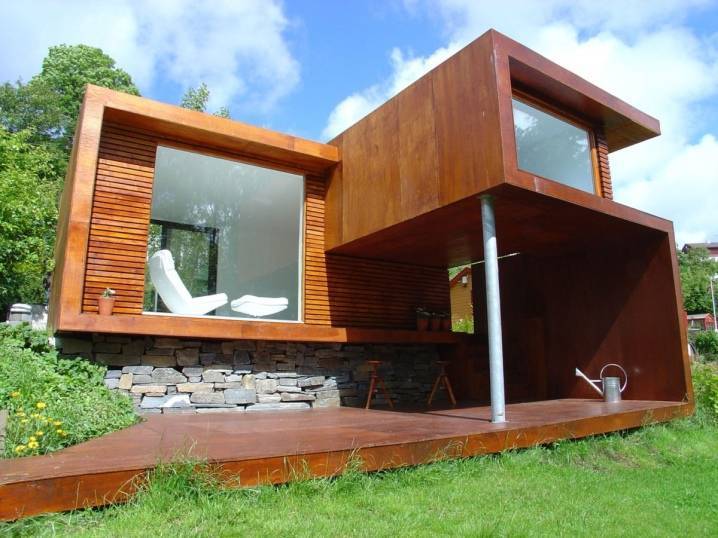

Альтернатива состоит в использовании контраста деревянных и каменных элементов. Пусть небольшая каменная стенка только угадывается и не привлекает особого внимания — она вносит свой вклад в общую композицию. Еще двумя характерными чертами проекта являются очень большие окна и резкие «рубленые» формы здания.

Строим каркасный дом своими руками

Ну а авторы этого проекта явно вдохновлялись образом обычной деревянной бочки. Правда, форма только стилизована под нее — но оттого решение не стало менее изящным на вид.

Строим каркасный дом своими руками

Обзор одноэтажного дачного домика смотрите далее.

Сколько весит каркасник.

Каркас дома является несущей системой. Его прочность должна выдерживать давление стен, перекрытий и крыши. Поэтому для расчёта стоек каркасного дома необходимо определить вес будущего строения. Как это сделать?

Вес стен каркасника.

Существует несколько методик определения веса будущего строения. Приведём две:

Строим каркасный дом своими руками

  • Определение веса постройки по онлайн калькулятору. В таком варианте в калькулятор вводят значения ширины и длины стен постройки, его высоту, количество несущих перегородок, а также материал стен, их толщину и получают готовый результат – ориентировочный вес будущего строения.
  • Расчеты по строительным таблицам. Это более сложный и кропотливый труд, в процессе которого можно получить более точный результат. По данным строительных таблиц определяется ориентировочный удельный вес 1 куб. м каркасной стены, а также погонный вес каждого метра перекрытий, кровельных листов. Полученные данные множатся на площадь стен дома или кровли, суммируются и складываются в общий вес каркасного дома.

Полученный в расчётах вес будущего строения умножается на коэффициент 1,1. Он учитывает дополнительный вес сантехнических устройств, мебели, которые будут расположены в постройке. В результате мы получаем тот вес, который каркас дома должен выдерживать в течение многих лет эксплуатации.

Подготовительные работы

Технология устройства пола в рассматриваемом строении предполагает создание двухслойной конструкции, состоящей из основы и непосредственно деревянных материалов. Традиционно настил укладывается на лаги либо поверх балок перекрытия. Выбирая конкретный метод, нужно учитывать, прежде всего, особенности обустраиваемого помещения и его расположения.

Перед использованием все деревянные составляющие пропитываются специальными антисептическими и противопиренными средствами. Обязательно выполняется гидроизоляция основания будущей конструкции пола. Для этой работы отлично подходит пенофол. При отсутствии достаточного бюджета можно использовать и полиэтиленовую пленку.

Фундамент под каркасный дом

Строим каркасный дом своими руками

Для каркасных домов технология устройства фундаментных опор может быть различной. Если предусмотрены сваи или ленточный фундамент, углубление на полметра будет достаточно, чтобы принять нагрузку, распределить давление и передать его на грунт. Сваи могут быть бетонными, железобетонными, металлическими. В этом случае строительство отличается:

  1. Быстротой реализации опорной несущей части.
  2. Минимальным количеством земельных работ.
  3. Возможностью тут же приступить к следующему этапу строительства каркасного дома.

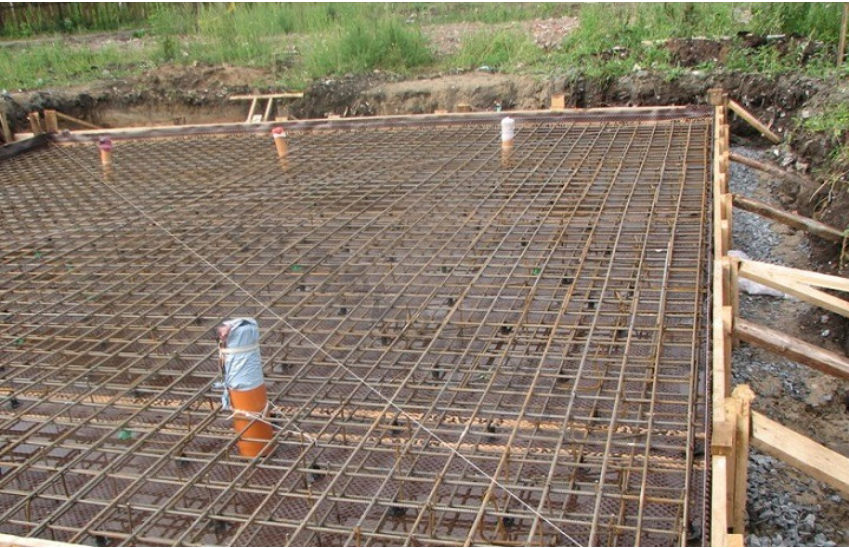

Этого нельзя сказать, если предусматривается монолитная плита. Бетон набирает 100% на 28-е сутки после заливки. Нагружать конструкцию разрешается только через 7 дней. Поэтому продолжить работы можно будет не сразу. То же касается опор с ростверками. Плитный фундамент самый дорогостоящий. В этом случае технология строительства каркасного дома поэтапно выглядит следующим образом:

Разметка участка с привязкой к границам периметра земельного надела. Рытье котлована, вывоз грунта. Иногда приходится привлекать спецтехнику. Трамбовка, отсыпка щебнем, заливка подбетонки М100 с последующей гидроизоляцией. Монтаж армированного каркаса согласно чертежам из проектной документации. Заливка бетонной смеси

Важно, чтобы она укладывалась непрерывно и вибрировалась. Уход за бетоном в течение периода набора прочности, возведение стен и т.д

Железные сваи вкручивают непосредственно в грунт

Это можно сделать самостоятельно или при помощи специализированного оборудования. Если вместо стали используются ж/б конструкции, сначала бурят скважины, затем в шурф погружают сваю и «вдавливают» опору. Для этого привлекают компании, специализирующиеся на данном виде деятельности. А на работы придется затратить от двух до трех дней

Популярные статьи  Поделки из пластиковых бутылок своими руками - для сада, дачи, огорода, фото идеи, мастер-классы + советы

Железные сваи вкручивают непосредственно в грунт. Это можно сделать самостоятельно или при помощи специализированного оборудования. Если вместо стали используются ж/б конструкции, сначала бурят скважины, затем в шурф погружают сваю и «вдавливают» опору. Для этого привлекают компании, специализирующиеся на данном виде деятельности. А на работы придется затратить от двух до трех дней.

Строим каркасный дом своими руками

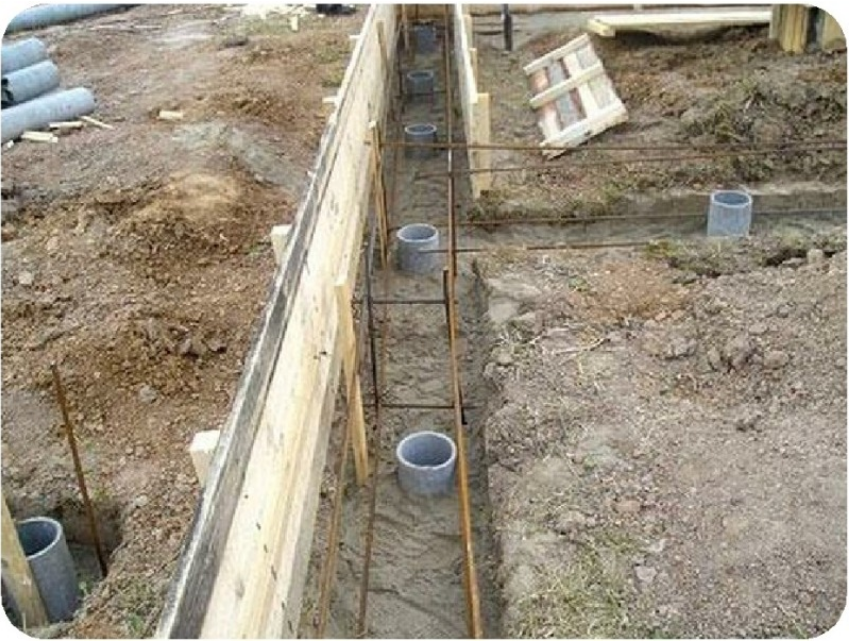

Технология буронабивных свайных опор предполагает бурение скважины, стенки которых прокладывают рубероидом, скрученным в виде трубы. Чтобы деревянный каркасный дом стоял надежно, закладывают каркас из 3-4 прутов арматуры, перевязанных между собой. Затем в полость заливают бетонную смесь, марка которой должна быть не ниже М200 (В15). На оголовки, возвышающиеся на 40-50 см., укладывают железные, бетонные или деревянные балки, пропитанные влагоотталкивающим составом. На седьмые сутки, когда бетон наберет 60% прочности, переходят к следующему этапу.

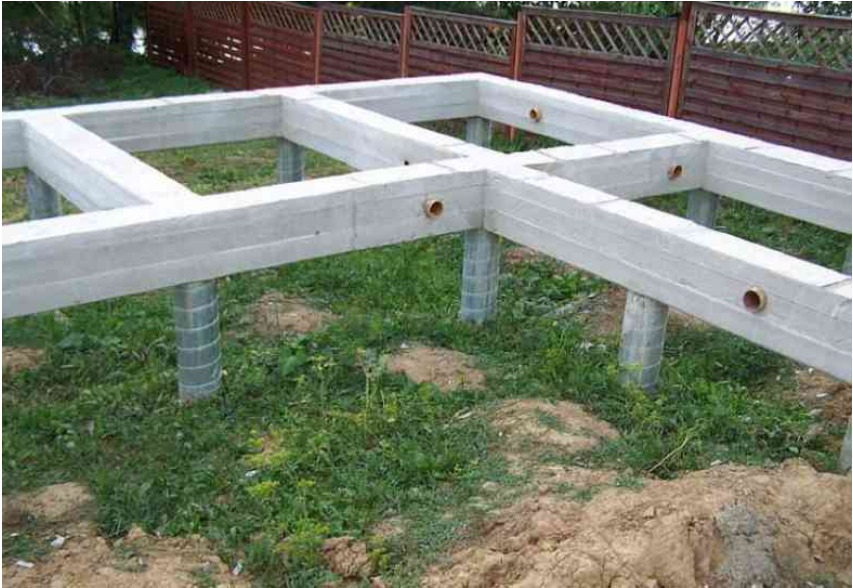

Ростверком называется конструкция, связывающая сваи в единую систему, устойчивую к поперечным смещениям в результате эрозии грунта. Она может быть висячей, наземной, заглубленной. Последний вариант – это технология, идентичная ленточному мелкозаглубленному фундаменту. Решив построить каркасный дом своими руками, пошаговая инструкция включает необходимость установки опалубки и армокаркаса. Для этого дно траншеи глубиной 30-50 см засыпают щебнем и трамбуют. Армированный каркас должен быть перевязан с арматурой сваи.

Строим каркасный дом своими руками

Ленточный фундамент устраивается подобным образом, но без свайных конструкций. Достаточно вырыть канаву по периметру здания и под несущими конструктивами на глубину до полуметра. Далее отсыпается дренажный слой, устанавливается опалубка и гидроизоляция. Арматуру вяжут в соответствии с чертежами из проекта. Теперь приготавливают бетон не ниже класса В15 (М200) и заливают в опалубку, которая может быть съемной и несъемной

Важно, чтобы работы велись при температуре воздуха от +5 до +15 град. Цельсия

На седьмой день можно переходить к следующему этапу

На седьмой день можно переходить к следующему этапу.

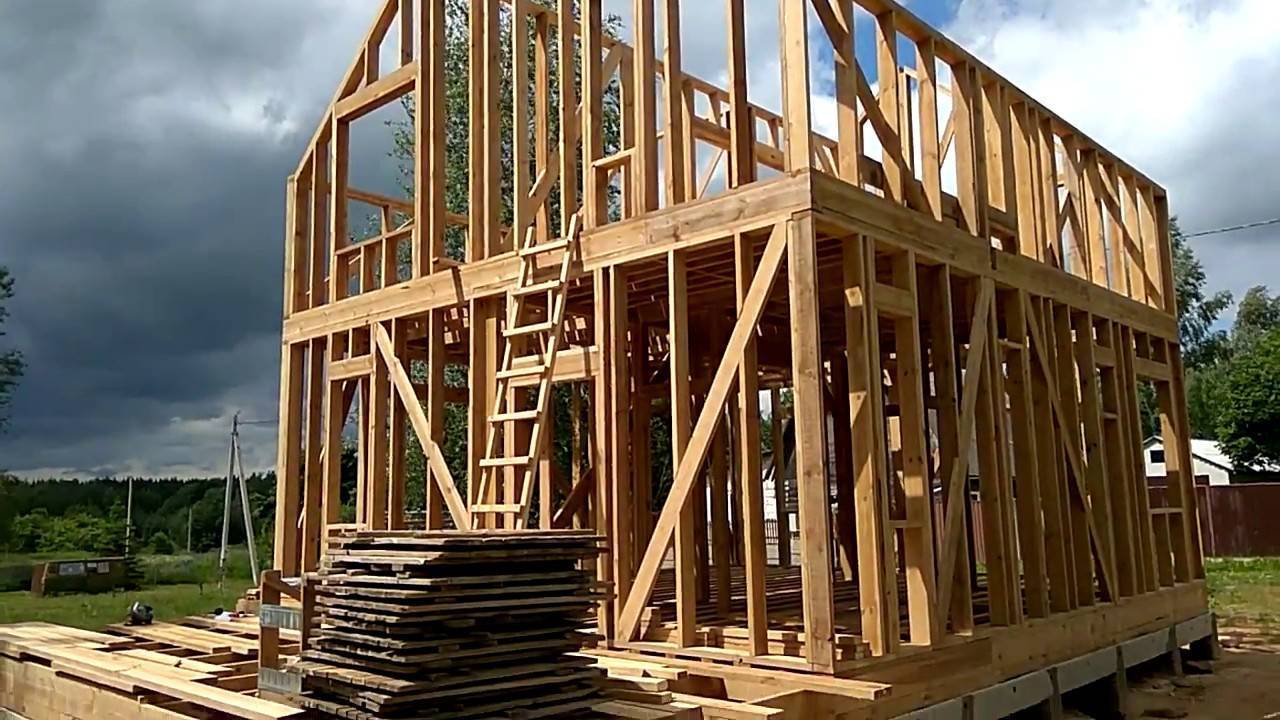

Шаг 3: Каркасные стены

Каркасный дом своими руками собирают из отдельных элементов, раскраивая и подгоняя их на строительной площадке. Возможен монтаж более крупных секций или даже целых конструкций, заготовленных на заводе.

Способы сборки каркаса

Быстровозводимые здания сегодня строят способами:

  • традиционным — последовательно собирают каркас из стоек, ригелей, укосин, утепляют стены, монтируют обшивку;
  • методом «канадской платформы» — секции заготавливают горизонтально на черновом полу и выставляют их в проектное положение;
  • из СИП-панелей — крупные элементы, раскроенные на заводе, собирают на площадке при помощи соединительных брусьев и полиуретанового клея;
  • по немецкой технологии «фахверк» — доски каркаса, являющиеся одновременно декоративной отделкой, располагают снаружи утеплителя;
  • по шведской технологии — каркас монтируют из двух обрешеток, первая предназначена для установки утеплителя и крепления внешней отделки, вторую используют для прокладки коммуникаций и монтажа внутренней облицовки.

Монтаж каркаса способом «канадская платформа».

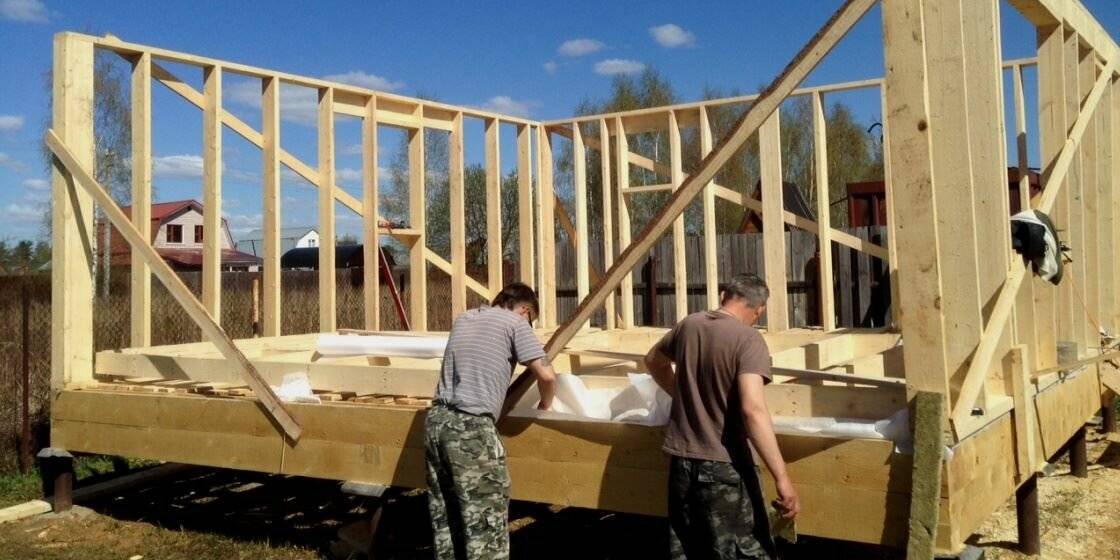

В частном строительстве для сборки своими руками чаще применяют классический способ, не требующий сложных монтажных работ и затрат на подъемную технику.

Установка и сечение стоек

Этапы монтажа стоек каркаса включают:

  1. Разметку на покрытии чернового пола мест установки стоек. Обычно шаг составляет 60 см. Это удобно для последующей укладки плит минеральной ваты. В двухэтажных зданиях расстояние уменьшают до 40 см.
  2. Нарезку опор из сухой обработанной доски толщиной 50 мм. Сечение подбирают по расчету на несущую способность.
  3. Установку стоек в углах, выравнивание, закрепление временными укосинами.
  4. Монтаж промежуточных элементов.
  5. Соединение опор брусом верхней обвязки.
  6. Усиление оконных и дверных перемычек досками, уложенными на ребро. Если этого не сделать, при прогибе произойдет защемление рамы, возникнут трещины на стеклах, отделке фасада и внутренних поверхностей стен.
  7. Укрепление каркаса укосинами из досок 100х25 или 150х25, врезанными в верхнюю и нижнюю обвязку, стальными перфорированными полосами, горизонтальными перемычками. Дополнительное усиление не требуется, если каркас обшивают жесткими листами ОСП, многослойной фанеры.
  8. Обшивку лобовой доской балок верхней и нижней обвязки. Рекомендуется проложить слой базальтовой ваты для утепления конструкции.

Для подбора сечения стоек суммируют все нагрузки, действующие на несущий каркас. Если здание небольшое, то при высоте до двух этажей размеры бруса принимают:

  • для наружных стен — 150х50 мм, 200х50 мм;
  • для внутренних перегородок — 100х50 мм.

Прочности таких сечений вполне достаточно для восприятия вертикальных и боковых нагрузок. При теплотехническом расчете может оказаться, что для размещения теплоизоляции требуется большая, чем расчетная, ширина стоек.

Увеличивать сечение несущего бруса нецелесообразно. В этом случае утеплитель укладывают в 2 слоя — один между стойками каркаса, второй — по наружной обрешетке с перевязкой. Такая компоновка поможет избежать теплопотерь через деревянные элементы, углы, обрамления проемов.

Укосины или раскосы

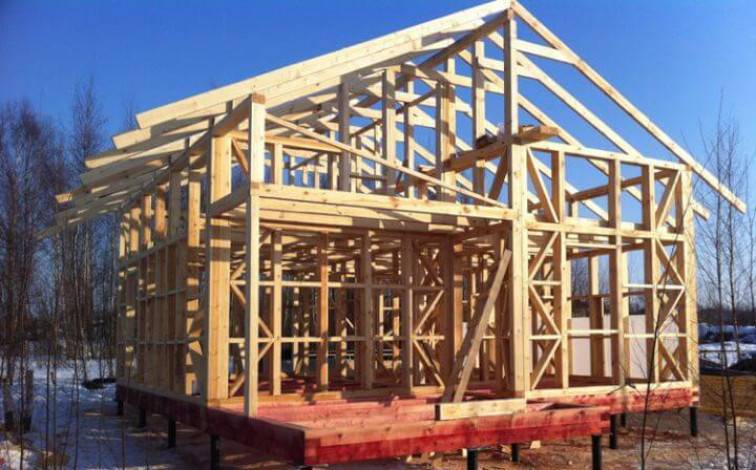

Укосины или раскосы устанавливают временно для придания устойчивости каркасу при монтаже или постоянно, чтобы конструкция сохраняла геометрию длительное время.

Укосины в каркасе устанавливают наклонно.

Чтобы постоянные укосины выполняли свою роль — обеспечивали жесткость каркасу, при их установке соблюдают правила:

  • элементы монтируют с наклоном 40°-60°;
  • толщина укосин — не более 1/4 от высоты сечения стойки;
  • крепление раскоса к обвязке — только врезкой, при других видах сочленения усыхание древесины ведет к потере устойчивости узла;
  • укосины врезают заподлицо со стойками, обвязками и перемычками;
  • на одной стене устанавливают не менее двух раскосов с наклоном в разные стороны;
  • к стойкам по длине прибивают 2-3 гвоздями.
Популярные статьи  Как рассчитать сколько нужно обоев на комнату: используем онлайн калькулятор

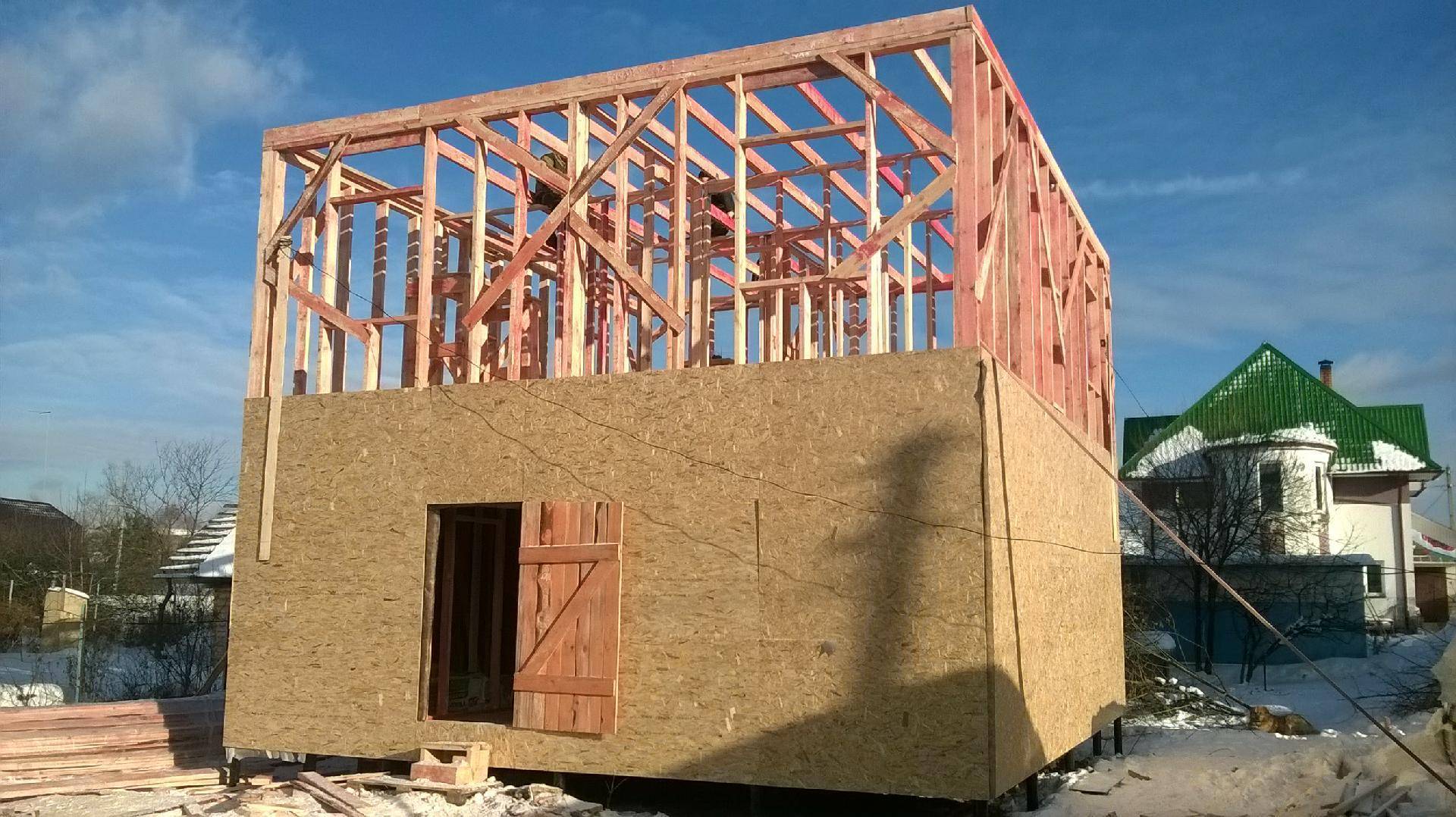

Вместо укосин в углах каркаса можно использовать листы ОСП-3 12. Диагональная жесткость конструкции будет обеспечена.

Углы каркасного дома

Угол — одно из проблемных мест в каркасном доме. Установка бруса без дополнительного утепляющего слоя приводит к образованию мостика холода. Дерево обладает более высокой теплопроводностью, чем минеральная вата, поэтому стена в углу помещения может промерзать.

Чтобы этого не случилось, конструкции формируют одним из четырех способов:

Из двух стоек. Стык двух стен усиливают отделочным уголком.

Первые два способа более технологичны, но теплоизоляционные качества их ниже. В стыке двух стен остаются сквозные щели, которые очень трудно заделать.

Постройка каркасного дома поэтапно

Для начала нужно наметить общий план, а после выполнить его расширенные рекомендации:

  • Создание проекта. Схематическое изображение будущего дома с обозначением полной архитектуры и параметров, таких как высота пола и потолков, толщина стен, прокладка коммуникаций, размеры окон и проемов и пр. Чем подробнее схема – тем легче строительство.
  • Разметка и земляные работы. Сначала место под строительство расчищается и размеряется. Земляные работы включают в себя выемку грунта под котлован. Котлован нужен при ленточном типе фундамента и при строительстве дома с подвалом.
  • Монтаж. После проведения предварительных работ собирается каркас дома. В каркасе уже устраиваются оконные и дверные проемы, обвязка под крышу, пол, возводятся стены и перегородки.
  • Отделочные работы. Для эстетики отделка производится как снаружи, так и внутри помещений дома.

Отдельным этапом можно выделить прокладку коммуникаций, если планируется «запитать» дом к водоснабжению и электричеству.

Каркасный дом: плюсы и минусы

Каркасный или модульный дом в процессе изготовления

Исследуя опыт Западной Европы, модно смело утверждать, что в скором времени каркасные дома выйдут на первые места по объёмам строительства среди малых и средних объектов. Главным их преимуществом по сравнению с обычными зданиями станет экономичность, поскольку аспект финансирования – основной вопрос, волнующий желающих обзавестись собственным жильём.

Материалы, используемые при строительстве каркасного дома – это дерево, теплоизоляция и плиты из древесных материалов (фанера, ДСП, OSB и проч.) Посчитано, что стоимость каркасного дома примерно на 30% дешевле дома из пенобетона, на 58% дешевле кирпичного и на 27% дешевле изготовленного из бруса. Кроме того, современный уровень развития технологий строительства подобных сооружений позволяет строить такие объекты в три уровня, что особенно актуально при возведении строений на участках ограниченной площади. Размеры типовых зданий такого типа составляют 6 на 6 или 6 на 8 метров.

Другим плюсом каркасного строения являются его прекрасные теплоизолирующие свойства. Например, модульные строения с толщиной стен всего 15 см имеют коэффициенты теплопроводности соизмеримые с двойной бетонной кладкой (от 38 до 43 см).

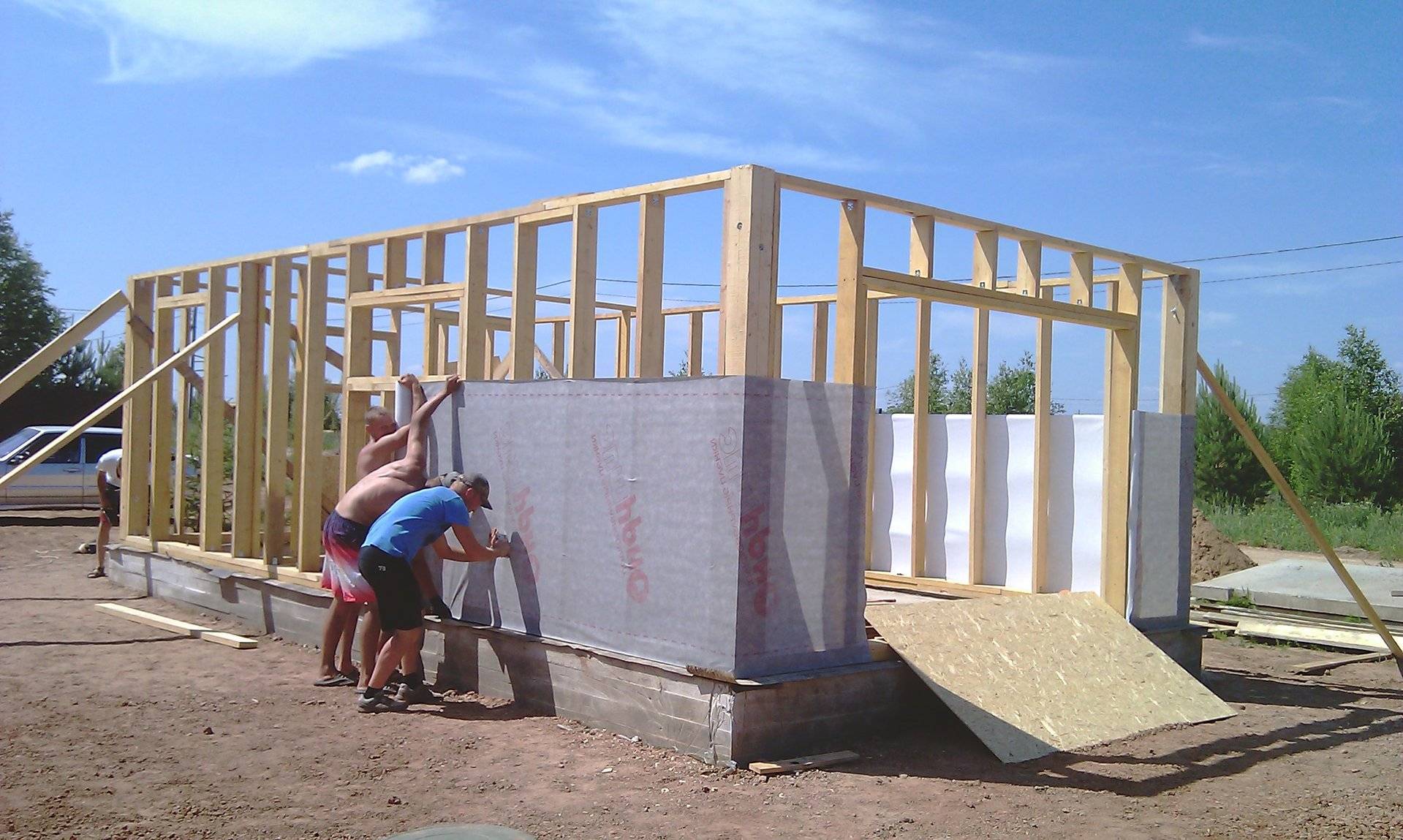

Заполнение стен каркасного дома теплоизоляцией

Толщина стен каркасного дома определяется климатическими условиями, а также временем проживания в нём; для сезонного пребывания в нём необходимость в приобретении дорогих утеплителей отпадает сама собой.

Тем не менее, для круглогодичного проживания в условиях, например, холодного канадского климата, достаточно толщины стен около 20 см (без учёта обшивки изнутри, а также снаружи). Мало какой другой строительный материал может похвастаться подобными показателями.

Однако, каркасные дома имеют ряд недостатков, к которым относят:

  • высокую степень поглощения влаги
  • повышенную пожароопасность
  • посредственную работу вентиляции
  • уязвимость к вибрациям, механическим повреждениям
  • относительно малую долговечность

Ниже рассмотрены основные этапы возведения каркасного дома, описаны их особенности.

Изготовление теплицы своими руками из профильной трубы и поликарбоната: полное описание процесса, чертежи с размерами, полив и обогрев (Фото & Видео)

Технология строительства каркасного дома поэтапно

Для изготовления каркаса дома может использоваться как деревянный брус, так и металлические профили. Но при этом необходимо учитывать следующие факты. Например, стоимость деревянного материала ниже, даже при условии, что приобретать следует обработанный брус с влажностью не выше 12%, так как в ином случае, конструкция вследствие усадки, может перекоситься.

С металлом работать легче, кроме того, этот материал обладает большой несущей способностью. Но настоящей проблемой становиться заделка соединений, в которых есть опасность формирования мостиков холода, что, естественно, снизит комфортность проживания и увеличит эксплуатационные расходы.

Вообще, вопросы теплоизоляции являются основными при данном виде строительства. Достойным вариантом является утепление каркасного дома минеральной ватой – материалом, обладающим низкой теплопроводностью, высокими эксплуатационными характеристиками и долговечностью.

Также преимуществом выбора минеральной ваты можно считать большой выбор изделий для изоляции разных конструктивных элементов дома, с учетом их особенностей.

Для обшивки каркаса самым подходящим материалом является плита OSB. Но можно использовать многослойную фанеру и даже ДСП, хотя эти материалы в настоящее время используются редко, так как их эксплуатационные характеристики уступают ОСБ (ориентировано-стружечной плите).

Важно правильно подготовить брус и материал для обшивки стен и обработать его специальными антисептическими средствами.

Это необходимо не только для борьбы с микроорганизмами, но и с мелкими грызунами, которые могут стать настоящей бедой для такого дома.

Исходя из этих критериев, следует подходить и к выбору материалов для теплоизоляции – они не должны быть привлекательными для представителей фауны, этот подход важен и в том случае, если проводиться утепление пола в каркасном доме на сваях, даже несмотря на то, что он не имеет прямого сопряжения с землей.

Выбор места на участке

Две группы факторов, которые влияют на место будущего дома, имеют рекомендательный и обязывающий характер.

Популярные статьи  Какой профнастил использовать для крыши

К последним относятся:

  • Противопожарные нормы. Регламентируют правила расположения зданий в зависимости от пожарной опасности. Например, расстояние между постройками из негорючих материалов – не менее 6 метров, для дерева и других горючих материалов – 12 м.
  • Санитарные нормы. Регламентируют расстояние от дома до хозяйственных построек, ЛЭП, деревьев и прочего.

Для правильного выбора места расположения дома необходимо учесть множество факторовИсточник goroddomov.ru

Соблюдение правил рекомендательного характера остается на усмотрение хозяев:

  • Ориентация по сторонам горизонта. Выход окон на юг или восток позволит добиться максимального естественного освещения.
  • Учет преобладающих ветров. Не стоит устраивать дополнительные окна и двери с подветренной стороны.
  • Расстояние до проезжей части. Чем больше расстояние до дороги, тем тише будет в доме, но увеличит подъездной путь.
  • Внешний вид из окна. Предпочтительнее расположение окон с видом на сад, чем во двор усадьбы и на хозяйственнее постройки.

Для соблюдения всех норм и выбора наиболее подходящего места необходимо обратиться в проектную организацию.

Как правильно утеплить

В основном используют ватный утепляющий материал. Лучший вариант утепления – минеральная базальтовая вата – малогорючий материал на натуральной основе, который получают из расплавленного камня – базальта. Как правильно утеплить каркасный дом?

На заметкуНа первый взгляд сложно различить стекловату и минеральную вату

Важно знать, что минеральная базальтовая вата – дороже и на порядок долговечнее (40 лет взамен 20 лет у стекловаты)

Ватный утеплитель характеризуется сжимаемостью, что используют при монтаже материала между каркасными опорами. Плиты или маты из минеральной ваты слегка сжимают, когда укладывают между стойками каркаса. Далее они удерживаются между опорами без дополнительной фиксации.

Укладываем минеральную вату в каркас дома.

Правильное утепление каркасного дома начинается  со стен, где используются минеральные маты, которые отличаются невысокой сжимаемостью и повышенной жёсткостью. В таких матах утеплитель не проседает и длительно сохраняет способность сохранять тепло.

На заметкуПри использовании рулонного утеплителя необходимы дополнительные горизонтальные балки, на которых вата будет «лежать». Это не позволит ей со временем просесть или слежаться.

Технология каркасно-щитового строительства использует готовые плиты, в которых в качестве утеплителя уложены плиты пенопласта. Однако это – худший вариант утепления стен, более доступный в цене и уступающий в экологичности, климатконтроле.

Пенопласты «не дышат», они не обеспечивают естественный газообмен сквозь стены помещений. Что формирует нездоровый микроклимат внутри дома.

Окна и двери

Практически всегда изготовление и установку окон заказывают в специализирующейся на данных работах компании. Двери – нестандартных размеров также изготавливают на заказ. Стандартные полотна 60х180 приобретают вместе с лудкой в готовом виде.

Монтаж окон пвх своими руками.

Выбор материала дверей определяется местом её установки. Для комнаты это может быть ДСП или дерево. В качестве уличной входной двери можно поставить металл или стеклопластик.

Инженерные коммуникации

В ходе сборки стены внутри неё прокладывают инженерные коммуникации. Их кладут поверх пароизоляционной плёнки таким образом, чтобы сечение провода или трубы не сдавливалось последующей стеновой обшивкой. Для удобства последующей обшивки стены в обрешётке высверливают небольшие углубления, через которые прокладывают трубу или кабельный провод.

Подготовительные работы для строительства каркасного дома

Подготовительные работы для постройки любого дома одинаковы и включают в себя:

  1. Подготовку участка
  2. Разметку дома

Подготовка участка

Строим каркасный дом своими руками

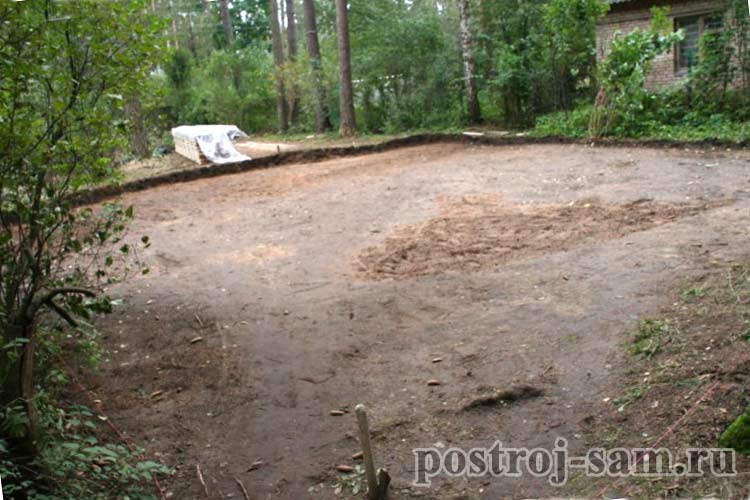

Для начала необходимо очистить участок от растительности, если не весь, то хотя бы то место, где будет строиться дом. Это в значительной степени облегчит разметку и позволит сделать ее более точно.

Если строительный участок имеет большой уклон, то, в зависимости от типа фундамента и желания, его можно предварительно выровнять по горизонту, используя спецтехнику.

Внимание! Не пренебрегайте этой процедурой, потратив 1-2 часа на расчистку, в будущем вы значительно облегчите себе труд, да и замеры в траве могут быть с большой погрешностью

Место хранения и распиловки материала

Для правильного хранения пиломатериалов и комфортной работы с ним необходимо соорудить временный навес. И установить в нем длинный стол для удобного и точного распила досок.

Строим каркасный дом своими руками

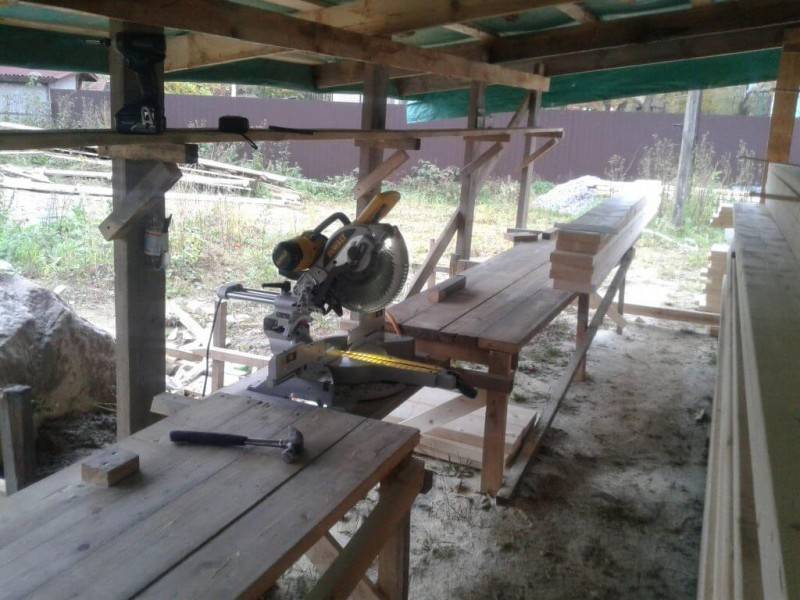

Место хранения и распила досок

Весь пиломатериал желательно антисептировать или непосредственно уже готовые элементы. Это не обязательно, но СНиП указывает на то,что защитить надо всю древесину, которая располагается ниже полуметра от земли.

Пиломатериал надо уложить на некотором уровне от земли. Для этого хорошо подойдут поддоны. На каждом реду укладывать горизонтальные и желательно вертикальные проставки, чтобы доску не повело и не образовывалась плесень.

Строим каркасный дом своими руками
Укладка досок

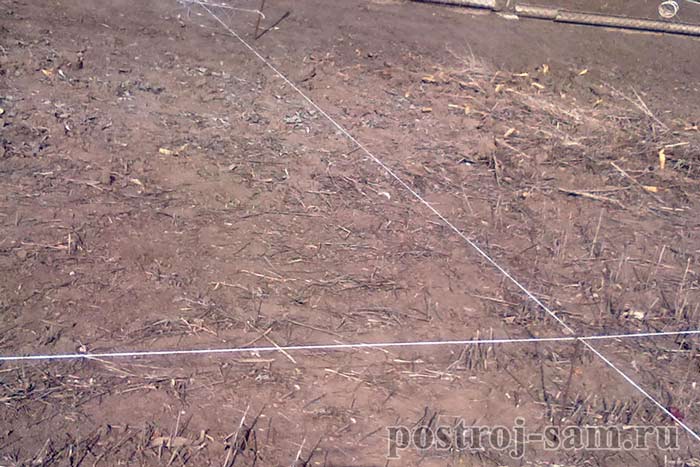

Разметка дома

Строим каркасный дом своими руками
Разметка – очень ответственный этап, потому что от него зависит планировка и ровность углов стен. При неточной разметке, на следующих этапах будет очень сложно исправить эту ошибку.

Разметка фундамента каркасного дома, как, впрочем, и любого другого, как правило, включает в себя предварительную расстановку колышков (размечаются все внешние стены), а также разметку всех внутренних стен.
