Выбираем стабилизатор напряжения для частного дома

Виды стабилизаторов

Стабилизаторы различаются по конструктивным особенностям, техническим характеристикам и цене.

Выбираем стабилизатор напряжения для частного дома

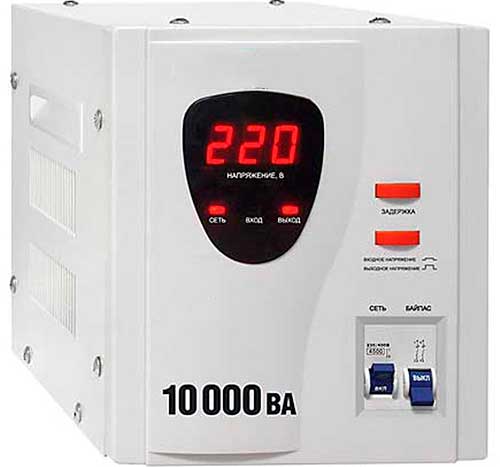

Релейные. Регулировка напряжения ступенчатая. Чем выше количество обмоток у вольтодобавочного трансформатора, тем модель точнее стабилизирует и дороже стоит, при этом увеличение числа обмоток снижает скорость срабатывания.

Выбираем стабилизатор напряжения для частного дома

Преимущества таких приборов следующие:

  • высокая скорость срабатывания;
  • компактные габариты;
  • работа в широком диапазоне (140 — 270 В);
  • возможность эксплуатации при температуре от -20 до +40°С;
  • низкий уровень шума при работе;
  • доступная цена.

Выбираем стабилизатор напряжения для частного дома

К недостаткам можно отнести сам принцип ступенчатого переключения – электрические лампочки (накаливания и галогенные) меняют уровень накала при срабатывании устройства, что может вызывать дискомфорт.

Выбираем стабилизатор напряжения для частного дома

Если вы решили приобрести релейный стабилизатор, выберите модель, мощность которой на 20-30% превышает расчетные показатели для вашего дома, поскольку производители недорогих устройств часто указывают завышенное значение мощности.

Электронные ступенчатые. Отличаются от релейных отсутствием механических деталей, склонных к износу. Переключение производится симисторами или тиристорами. Это обеспечивает долговечность устройства, но и повышает его чувствительность к помехам в электросети. В остальном плюсы и минусы такого стабилизатора те же, что и у релейного.

Выбираем стабилизатор напряжения для частного дома

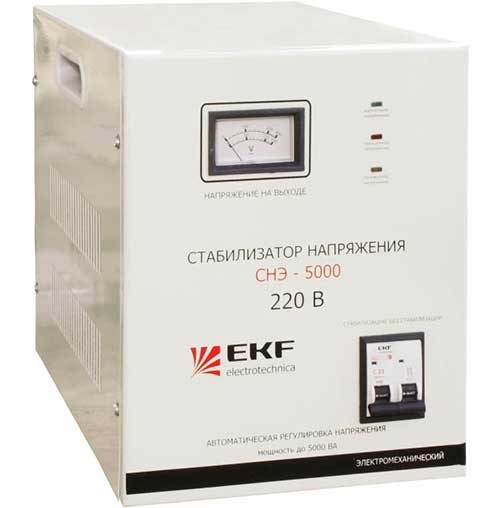

Электромеханические. Регулировка вольтодобавочного трансформатора выполняется поворотным щеточным контактом под управлением сервопривода. Характеристики (скорость срабатывания, точность стабилизации и т.д.), а также цена устройства значительно варьируются, они зависят от количества трансформаторов и щеточных узлов.

Выбираем стабилизатор напряжения для частного дома

Основные преимущества электромеханических стабилизаторов:

  • плавная регулировка (отсутствуют перепады степени накаливания лампочек);
  • высокие показатели точности стабилизации;
  • устойчивость к помехам и искажениям в электросети;
  • устойчивость к перегрузкам (устройство способно выдержать перегрузку в 200% в течение нескольких секунд);
  • относительно низкая цена.

Выбираем стабилизатор напряжения для частного дома

К недостаткам можно отнести:

  • механический износ движущихся элементов устройства – щетки и сервоприводы требуют регулярной замены;
  • ограниченный температурный режим эксплуатации (не ниже -5°С);
  • сравнительно невысокую скорость срабатывания моделей с одной щеткой на трансформатор (двухщеточные стабилизируют напряжение быстрее, но стоят заметно дороже);
  • звуки срабатывания сервоприводов.

Выбираем стабилизатор напряжения для частного дома

Электродинамические стабилизаторы. Разновидность электромеханического устройства, но надежность таких приборов выше за счет замены щетки на ролик и они более устойчивые к износу.

Выбираем стабилизатор напряжения для частного дома

Преимущества электродинамических устройств:

  • возможность эксплуатации при температуре воздуха -15°С и выше;
  • способность выдерживать перегрузку в 200% на протяжении 2 минут;
  • долговечность.

Недостаток – более высокая стоимость по сравнению с классическими электромеханическими моделями.

Гибридные (комбинированные). Электромеханическое устройство с добавлением двух релейных стабилизаторов – они задействуются при аномально низких или высоких показателях сетевого напряжения, с которыми не справляется электромеханическая часть. Преимущества устройства – широкий диапазон рабочих напряжений и надежность.

Выбираем стабилизатор напряжения для частного дома

Электромагнитные. Напряжение на выходе регулируется за счет локального подмагничивания сердечника трансформатора при помощи тиристорного регулятора.

Выбираем стабилизатор напряжения для частного дома

Преимущества устройства:

  • высокая скорость срабатывания;
  • температурный диапазон эксплуатации от -40 до +50°С;
  • долговечность благодаря отсутствию механических деталей.

Выбираем стабилизатор напряжения для частного дома

Данный вид стабилизаторов не лишен и недостатков, к которым относится:

  • узкий рабочий диапазон (входное напряжение 170-250В);
  • неустойчивость к перегрузкам (выдерживает не более 50% на протяжении нескольких секунд);
  • относительно большой вес;
  • непрерывный шум при работе;
  • требует использования фильтра для компенсации помех, способных повлиять на работку компьютеров и другой электроники;
  • при нагрузке менее 15-20% от номинальной устройство не может работать, т.к. не хватает силы тока для намагничивания сердечника;
  • трехфазные модели отличаются от стабилизаторов других типов чувствительностью к перекосу фаз.

Выбираем стабилизатор напряжения для частного дома

Выбирая тип стабилизатора, сравните характеристики и стоимость моделей, их способность работать в конкретных условиях, в том числе температурный диапазон.

Для тех, кто ищет вариант подешевле, подойдут релейные, электромеханические или гибридные модели. Если на первом месте стоит надежность и долговечность, лучше остановить свой выбор на электронном или электродинамическом устройстве.

Выбираем стабилизатор напряжения для частного дома

Стабилизаторы напряжения для дома какой фирмы лучше выбрать

  • Ресанта – торговая марка предлагает устройства с хорошим сочетанием цены и качества. Они поддерживают работу как мелких, так и более мощных электроприборов, не давая им выходить из строя при скачках тока в сети. В большинстве случаев тут предлагаются однофазные агрегаты. В наличии у бренда есть и релейные модели, и варианты с двойным преобразованием энергии.
  • Энергия – история этой компании началась в 2000 году, в то время она поставляла на рынок оборудование других фирм, но со временем переквалифицировалась в производителя электротехнических устройств. На данный момент у нее есть собственный конструкторский отдел и заводы, расположенные в России и Китае. При создании продукции она руководствуется принципом обоснованности цены, безопасности использования товаров и их высокого качества.
  • Rucelf – это чуть ли не главный конкурент Ресанты, предлагающий лучшие стабилизаторы напряжения по соотношению цены и качества, которое здесь оптимально. Именно поэтому его товары и пользуются на рынке высоким спросом. Они безопасны и удобны в использовании, просты в монтаже и имеют приличный дизайн. Их применяют как регулярно, так и периодически. Торговая марка заботится о защите своих устройств от перегрева, перегрузок и посторонних шумов, поэтому срок службы изделий превышает 10 лет.
  • Штиль – под этим брендом выпускаются как бюджетные варианты, так и модели среднего диапазона, а также премиум-класса. Среди них особенно популярны устройства с двойным преобразованием, которые почти не уступают источникам бесперебойного питания. Тут доступно две группы: «ИнСтаб» и «ИнСтаб+», разработанные с применением инверторной технологии. С их помощью процесс регулировки происходит в несколько этапов, при этом в отзывах не наблюдается жалоб на время отклика, здесь оно минимально.
  • Sven – продукция фирмы может использоваться как в квартирах, так и в домах или офисах. Она имеет демократичные цены и в то же время достойное качество. На это указывает быстрое время переключения между обмотками максимум в 10 мс, длинные кабеля в среднем в 1.7 м, устойчивость к низким температурам до -40 градусов и высокому уровню влаги – до 80-90%. Тут имеются как настенные, так и напольные агрегаты, защищенные от импульсных помех, перегрузки, перегрева. Поэтому нисколько не странно, что срок их службы очень большой, в среднем, 10 лет.

Лучшие электросчетчики

Критерии выбора

Перед тем, как приступить к выбору конкретного устройства, владелец объекта, имеющего трёхфазное электропитание должен сформулировать некоторую концепцию, в рамках которой будут осуществляться применение тех или иных средств коррекции питающего напряжения. В этом вопросе могут иметь место несколько подходов:

  • установка общего трёхфазного стабилизатора напряжения на вводе питания объекта;
  • установка трёх однофазных стабилизаторов, каждый из которых питает нагрузочную группу, подключенную к соответствующей фазе;
  • подключение одного или нескольких стабилизаторов только на вводе некоторых, наиболее чувствительных к перепадам напряжения электроприборов.
Популярные статьи  Чем лучше измерить точность угла и наклона: обзор популярных угломеров

Иногда можно услышать высказывания о том, что все трёхфазные стабилизаторы представляют собой три однофазных прибора, помещённых в один общий корпус, и поэтому нет никакой разницы между одним трёхфазным стабилизатором и тремя однофазными. Разберёмся, почему это не соответствует истине, а стабэксперт.ру поможет вам в этом.

РЕСАНТА ACH-10000/1-Ц

Тип — релейный
Мощность — 10 кВА
Входное напряжение — 140-260 В
Время реакции — 7 мс
Количество ступеней регулировки — 4
Подключение через клеммную колодку
Есть байпас

Недорогой однофазный стабилизатор напряжения для дачи с максимальной выходной мощностью 10000 Вт (номинал — 7 кВт). Представляет собой солидный металлический ящик с двумя ручками для переноски (масса почти 20 кг).

Благодаря шустрому контроллеру HT46R47 и быстродействующим реле, стабилизатор почти мгновенно реагирует на изменение напряжения в сети (скорость реакции 7 мс). Надежная модель, наблюдаю за двумя экземплярами вот уже более трех лет и никаких нареканий.

Вся информация выводится на цифровой дисплей на передней панели. Правда, выходное напряжение ВСЕГДА 220 В, как нарисованное (оно, в общем-то, и есть нарисованное). Личное я расцениваю это как обман пользователя, т.к. точность стабилизации ±8%, а значит напряжение на выходе может быть в диапазоне 202-238 вольт. Но это уже придирки, не влияющие на качество работы.

Единственное, что удручает, это громкие щелчки в момент переключения реле. Так что устанавливать в спальне категорически противопоказано. Да и подсветка у экрана очень яркая, будет мешать отдыху.

Еще есть точно такая же модель, только в навесном исполнении (в названии добавлена одна буковка — РЕСАНТА ACH-10000Н/1-Ц). Имеет идентичные характеристики, но стоит почти на тысячу дешевле.

В обеих моделях заявлено наличие встроенного сетевого фильтра для защиты от высокочастотных и импульсных помех. На самом деле вскрытие показало, что это, мягко говоря, неправда. Никаких элементов, которые можно было бы идентифицировать, как компоненты ВЧ-фильтра обнаружено не было.

Зато было обнаружено «шикарное» качество монтажа, убедитесь сами:

Вроде как имеется защита от короткого замыкания в нагрузке, а также от превышения мощности и перегрева, но насколько достоверна данная информация — неизвестно. При возникновении опасного напряжения, с которым он не может справиться, стабилизатор отключает нагрузку. После того, как напряжение вернется в рабочий диапазон, стабилизатор включится автоматически.

Охлаждение реализовано при помощи вмонтированного внутрь умного вентилятора, который включается только по мере необходимости. Как и любые другие силовые приборы, эти не рекомендуется длительное время держать под 100%-ной нагрузкой, поэтому при выборе стабилизатора обязательно предусматривайте некоторый запас по мощности (процентов 20-30).

Хотелось бы отдельно сказать о том, что вся продукция фирмы Ресанта — это чистая китайщина! Никакая это не Латвия, не стоит обольщаться. Поэтому всегда нужно делать скидку на заявленные характеристики. Например, в руководстве пользователя (да и на задней стенке) написано, что мощность данного стабилизатора 10000 Вт, на самом деле там максимум 10000 ВА. Подключите к нему полноценные 10 кВт плюс какое-то количество ВАр и он, скорее всего, просто сгорит.

Однако, не смотря на все свои косяки, эта модель успешно распродается и не менее успешно эксплуатируется на многих дачах.

ВЫВОД: стабилизатор РЕСАНТА ACH-10000/1-Ц имеет отличное соотношение цена/качество, его мощности хватает для большинства дачных домиков, он показал хорошую надежность и способность работать при минимальном напряжении сети (вплоть до 120-130 вольт). Благодаря этим достоинствам и дешевизне, данная модель пользуется высоким спросом у владельцев дачных участков.

Лучшие релейные стабилизаторы напряжения на 5 кВт

Подключить несколько домашних электроприборов можно к релейным стабилизатором мощностью до 5 кВт. Пользователи используют эти модели для защиты компьютеров, холодильников и компьютерной техники. Вот несколько удачных изделий.

REXANT АСН-5000/1-Ц (5 кВт)

Рейтинг: 4.8

Стабилизатор имеет полезную мощность 5 кВт и «вытягивает» напряжение до нормального из диапазона 140-260 В. Если происходит резкий скачек в сети, время реакции составляет 7 мс, поэтому Ваш дорогой холодильник с электронным управлением или плазменный телевизор не успеют ничего «почувствовать». Точность стабилизации достигает 8%. Это означает, что из нужных 220 В прибор сможет выдать 202 или 238 при перепадах. Практика показывает, что большинство техники при таких показателях функционируют нормально и не уходят в защиту. Но габариты аппарата составляют 40х29х25.5 см, поэтому для него нужно достаточно места. Переносить 13 кг тоже не просто — лучше использовать его стационарно.

Производитель разрешает устанавливать стабилизатор в помещениях, где влажность воздуха не превышает 80%. Это может быть коридор, веранда, кладовка или кухня. В отличие от большинства конкурентов, здесь предусмотрено принудительное воздушное охлаждение, поэтому прибор дольше остается холодным и его можно эксплуатировать месяцами, не выключая.

  • может работать при влажности воздуха 80%;
  • есть цифровая индикация входящих и исходящих показателей;
  • время срабатывания составляет 7 мс;
  • корректно работает при 140-260 В.
  • нельзя монтировать на стену — только напольная установка;
  • громоздкий блок.

RUCELF SRWII-6000-L

Рейтинг: 4.7

Эффективным бытовым устройством является релейный стабилизатор RUCELF SRWII-6000-L. Модель попала на вторую строку нашего рейтинга за высокую активную мощность (5 кВт). Специалисты выделяют широкий диапазон входных напряжений (95-280 В), высокий КПД (98%), точность стабилизации (8%). Работу аппарата контролирует микропроцессор, благодаря большому дисплею следить за показаниями можно на расстоянии. Устройство монтируется на стену и охлаждается естественным способом.

Пользователи лестно отзываются о скорости срабатывания стабилизатора, мощности, четком циферблате. Аппарат не громко щелкает, поэтому не мешает отдыхать самым маленьким членам семьи. Также владельцы отмечают стильный внешний вид прибора. К недостаткам можно отнести высокую цену.

  • высокая мощность;
  • большой дисплей;
  • широкий диапазон входных напряжений;
  • тихая работа.

высокая цена.

РЕСАНТА ACH-5000/1-Ц

Рейтинг: 4.6

Высокой активной мощностью (5 кВт) обладает латвийский стабилизатор РЕСАНТА ACH-5000/1-Ц. Он эффективно выравнивает разброс напряжений от 140 до 260 В. Напольный прибор может работать с током, максимальная частота которого достигает 60 Гц. Аппарат защищает домашние электроприборы от помех, короткого замыкания и скачков напряжения. Время отклика составляет 7 мс, а точность стабилизации находится на уровне 8%. Эксперты отдали модели третье место за естественное охлаждение и вес (13 кг).

Популярные статьи  Резиновая краска: особенности и применение

Потребители отмечают отличное соотношение цены и качества стабилизатора, надежную защиту домашних приборов от сбоев в электросети. Так как модель имеет релейную конструкцию, то с резкими скачками напряжения он не всегда справляется.

Топ-9 стабилизаторов напряжения мощностью 0,5-15кВт

Для ответа, на вопрос, какие есть для дома качественные устройства стабилизации, можно изучить рейтинги, которые составляются по отзывам пользователей.

Рейтинг для дома до 2кВт

Подключаемое к розетке устройство – лучший выбор для защиты отдельных электроприборов. Для газового отопления, компьютера или телевизора достаточно мощности 480Вт, для холодильника, имеющего большой пусковой ток – 1500Вт:

  1. ЭНЕРГИЯ АРС 1500. 1,5-киловаттное релейное устройство настенного размещения с погрешностью 4% и КПД 98%. Есть встроенная защита от перегрузки, КЗ, помех и превышения напряжения сети. Одно из самых популярных устройств для газовых котлов, телевизоров и холодильников.
  2. POWERCOM TCA-2000. 2-х киловатная модель релейного типа с погрешностью 5% и КПД 95%. Есть встроенная защита от КЗ и перенапряжения. Сзади устройства находятся 4 розетки для подключения электроприборов. Напольная или настольная установка.
  3. БАСТИОН Teplocom ST-222/500. Релейная модель мощностью 500Вт, рекомендуемая для защиты газовых котлов.

Рейтинг для дома 8 кВт и 10 кВт

В квартирах многоэтажных домов и дачах разрешённая мощность до 7кВт. Она ограничена вводным автоматом, ток которого  не превышает30А. Поэтому оптимальный выбор – однофазный СН мощностью 5-8 кВт:

  1. Энергия Classic 9000. 9-киловаттный релейный прибор для настенной установки весом 20 кг. Шаг регулировки 5% и КПД 98%. Есть встроенная защита от помех, КЗ или перегрузки.
  2. RUCELF SRWII-9000-L. Релейный стабилизатор мощностью 9кВт, предназначенный для установки в квартирах и дачах. Точность регулировки — 3,5%, КПД 98%, встроенная защита от помех, перегрузки, КЗ или перенапряжения.
  3. SVEN AVR PRO LCD 10000. Модель мощностью 10кВт. Точность стабилизации у этого устройства ниже, чем у остальных приборов, но вполне достаточная для нормальной работы электроприборов — 8%. Достоинство этого прибора — низкая цена.

Рейтинг для дома 15 кВт

Для защиты частного дома либо коттеджа подходит устройство мощностью 10-15кВт:

  1. RUCELF СтАР-12000. Пиковая мощность устройства до 10кВт, КПД 98%, погрешность регулировки 6%.
  2. РЕСАНТА LUX АСН-10000Н/1-Ц. Недорогой аппарат мощностью 10кВт и погрешностью 8%.
  3. Энергия ACH 20000. Мощность устройства — 15кВт, погрешность стабилизации — 6%, КПД 98%. Тихое устройство напольного исполнения.

Топ-3 стабилизаторов для трёхфазной сети 380В

Лучшие трёхфазные стабилизаторы:

  1. Энергия Hybrid СНВТ-15000/3. 15кВт, КПД 98%, точность 3%. Релейно-электромеханическое устройство гибридного типа. Относится к среднему ценовому диапазону.
  2. Lider PS15Best. 15кВт, КПД 95%, погрешность 5%. Оптимальное соотношение цена/качество. Имеются встроенные защиты от перегрузки, КЗ, перенапряжения и перегрева.
  3. РЕСАНТА ACH-20000/3-ЭМ. Электромеханическая модель. 20 кВт, точность 2%, встроенные защиты на все случаи жизни. Бюджетная цена.

Штиль IS2500

Тип — инверторный
Мощность — 2 кВт
Входное напряжение — 90-310 В
Время реакции — отсутствует
Количество ступеней регулировки — непрерывная регулировка
Подключение через клеммную колодку, выход — 2 евророзетки
Есть байпас

Штиль ИнСтаб IS2500 — единственный в данном обзоре стабилизатор с двойным преобразованием напряжения.

Наша отечественная разработка, полное соответствие международным стандартам, отличное качество монтажа — качественная пайка, отсутствие следов флюса, всюду кембрики и термоусадки:

И все это запрятано в надежный металлический корпус:

Инверторные стабилизаторы на сегодняшний день являются САМЫМ ЭФФЕКТИВНЫМ РЕШЕНИЕМ по защите аппаратуры от пониженного и повышенного напряжения, от искажения формы питающего напряжения и его частоты, от импульсных и высокочастотных помех. И в стабилизаторах Штиль серии ИнСтаб в полной мере реализован весь перечисленный функционал.

Если снять крышку, первое, что бросается в глаза — отсутствие массивного тороидального транса (неотъемлемый элемент стабилизаторов других типов). Это значительно уменьшает массу устройства и полностью избавляет от привычного трансформаторного гудения. Вообще, Штиль IS2500 работает почти бесшумно, если не считать звук вентиляторов. Если говорить по чесноку, то они, конечно же, шумят, но на таких высоких частотах, которые не способно уловить не только человеческое, но и даже кошачье ухо.

Второе, на что сразу обращаешь внимание, — это элементы входного и выходного фильтра для защиты от помех. Видите эти массивные дроссели на ферритовых кольцах и желтые прямоугольные конденсаторы типа Х2?

Кстати, заодно можете сравнить качество монтажа Штиля с любой Ресантой. Как говорится, комментарии излишни.

Схемотехника стабилизаторов двойного преобразования такова, что выходное напряжение практически не зависит от входного. И действительно, если провести эксперимент при помощи ЛАТРа, то Штиль ИнСтаб IS2500 показывает абсолютную стабильность выходного напряжения в фантастическом диапазоне от 90 до 310 вольт.

В качестве доказательства могу привести сравнительные осциллограммы выходного напряжения стабилизатора Штиль ИнСтаб IS25000 и обычного релейного и электромеханического стабилизаторов.

Осциллограммы наглядно показывают реакцию стабилизаторов различных типов на резкий скачек входного напряжения (на 60 вольт вниз):

Как видите, стабилизатор Штиль IS2500 обладает нулевым временем реакции на изменение входного напряжения. На выходе всегда 220 вольт независимо от того, что поступает на вход. Если добавить сюда низкие требования к форме и частоте питающего напряжения, невероятно широкий рабочий диапазон, то это просто сказочный прибор. Такой стабилизатор идеально подойдет для работы от простенького дизель-генератора, у которого плавает не только амплитуда выдаваемого напряжения, но и частота.

При выходе напряжения за пределы рабочего диапазона (ниже 90 вольт или выше 310), стабилизатор тут же отключает нагрузку и на передней панели загорается красный светодиод и появляется соответствующая индикация. Как только напряжение возвращается в рабочий диапазон, все автоматически включится в работу.

Интересно то, что при возникновении даже 150%-ой перегрузки, стабилизаторы Штиль ИнСтаб не отрубаются мгновенно, а выжидают целых 5 секунд прежде чем уйти в защиту. Для нас это означает, что через такие стабилизаторы можно подключать бытовые приборы с большими пусковым мощностями (такие как холодильники, кондиционеры и мясорубки). Нужно только правильно выбрать мощность стабилизатора.

Кстати, график зависимости мощности стабилизатора двойного преобразования от входного напряжения приведен ниже:

ВЫВОД: инверторный стабилизатор напряжения Штиль ИнСтаб IS2500 обладает беспрецедентными характеристиками и оставляет далеко позади стабилизаторы любых других типов (релейные, электронные, сервоприводные), поэтому может быть использован для защиты особо важной и дорогостоящей бытовой техники. Единственным недостатком можно считать высокую стоимость, которая, несомненно, будет снижаться по мере развития технологии, удешевления элементной базы и появления здоровой конкуренции

В комплекте со стабилизатором идет набор для настенного монтажа — пластиковые дюбеля и специальная крепежная пластина. Все продумано.

Популярные статьи  Теплый пол под плитку какой лучше: определяемся с выбором по параметрам

Лучшие изделия для установки на вводе

Здесь подобраны лучшие стабилизаторы для установки на вводе.

№2. Progress 12000 T-20

Это мощное устройство, которое характеризуется быстрым откликом на возникновении перепадов напряжения и точностью стабилизации. Изделие отличается долгим сроком службы без поломок.

Выбираем стабилизатор напряжения для частного домаProgress 12000 T-20

Характеристики:

  • вид – электронный тиристорный;
  • расположение – на полу;
  • принудительное охлаждение – да;
  • цифровая индикация – да;
  • температура использования – 5-40С.

Плюсы

  • качественные комплектующие;
  • сборка без люфтов;
  • хорошая степень защиты;
  • наличие системы охлаждения принудительного типа;
  • точность стабилизации;
  • бесперебойная работа.

Минусы

большой вес.

Стабилизатор Progress 12000 T-20

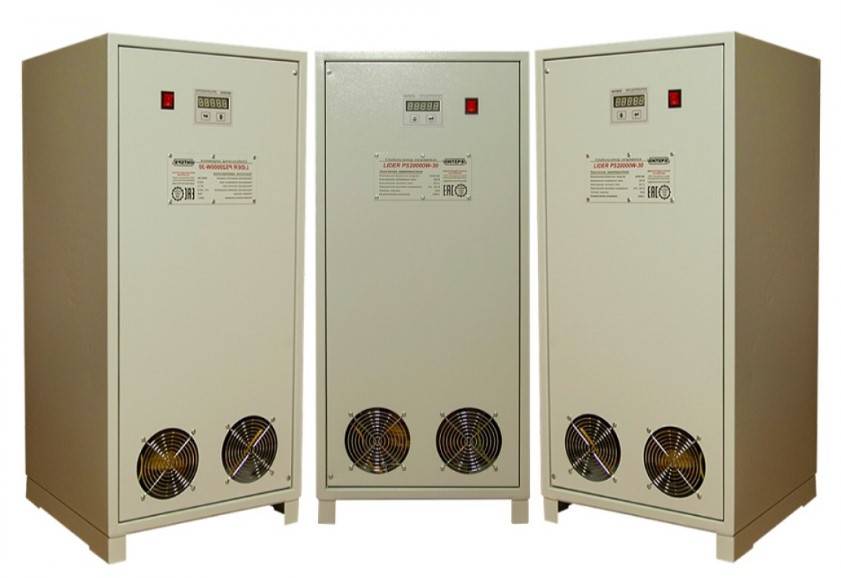

№1. Lider Ps30SQ-I-15

Это трехфазное устройство, рекомендованное к применению для домашней и офисной техники, медицинского, промышленного и иного подобного оборудования. Модель быстро реагирует на скачки напряжения и выравнивает его. Изделие отличается продолжительным периодом использования без поломок.

Выбираем стабилизатор напряжения для частного домаLider Ps30SQ-I-15

Характеристики:

  • вид – электромеханический;
  • регулировка принимаемого напряжения – да;
  • расположение – на полу;
  • принудительное охлаждение – да;
  • шумность – 40 дБ;
  • цифровая индикация – да;
  • температура использования – -40-40С.

Плюсы

  • высокий показатель мощность;
  • широкий диапазон принимаемого напряжения;
  • минимальный процент погрешности;
  • быстрая реакция на скачки напряжения;
  • надежность;
  • продолжительное время эксплуатации;
  • возможность использования в домашних условиях, в медицинских учреждениях и на производстве.

Минусы

  • большая масса;
  • высокая стоимость.

Стабилизатор Lider Ps30SQ-I-15

Типы стабилизаторов напряжения

В зависимости от принципа действия, приборы для стабилизации напряжения можно разделить на две группы:

  • Электромеханические стабилизаторы;
  • Электронные стабилизаторы.

К первой группе относятся релейные и сервоприводные устройства. Вторую группу представляют феррорезонансные, симисторные, тиристорные и импульсные приборы.

Релейные. Стабилизатор релейного типа отличается простотой конструкции, невысокой стоимостью и отсутствию помех. Основу его составляет автотрансформатор с секционированной  обмоткой и плата управления. При изменении величины питающего напряжения, плата управления выдаёт команду соответствующему реле. Происходит подключение секции обмотки трансформатора на увеличение или уменьшение выходного напряжения. Скорость срабатывания равна 0,05-0,15 сек, что вполне достаточно для большинства бытовых приборов.

Точность стабилизации релейных устройств находится в пределах 5-8%. Данный факт означает, что разбег напряжения на выходе может варьироваться в пределах 203-237В. Если данный показатель критичен, например, в случае приобретения стабилизатора для газового котла, специалисты советуют делать выбор в пользу электронных стабилизаторов с повышенной точностью стабилизации.

Сервоприводные. Сервоприводный стабилизатор организован на автотрансформаторе, в котором изменение напряжения осуществляется не ступенчатым способом с переключением секций обмотки, а плавно, с помощью скользящего контакта. Ролик или щетка с графитовым наконечником, закреплённая на оси серводвигателя, перемещается по виткам обмотки тороидального автотрансформатора по сигналам с платы управления, которая отслеживает изменение напряжения на входе.

Прибор такого типа обеспечивает хорошую точность и плавность регулировки, но имеет низкое быстродействие. Для нормальной работы устройства диапазон скачков напряжения в сети должен варьироваться в пределах 190-250В. Наличие подвижных элементов снижает надёжность устройства. Щетки и ролики имеют свойство загрязняться и изнашиваться, а при износе часто искрят, поэтому требуют периодической замены. Кроме того, устройство шумит в процессе работы.

Электронные. В электронных стабилизаторах нет механических и движущихся частей, что обеспечивает высокую надёжность устройств.

Феррорезонансные стабилизаторы были широко распространены в 60-70 годы прошлого века. Они повсеместно использовались для питания ламповых телевизоров с трансформаторными блоками питания. Такое устройство работает на принципе магнитного резонанса. Стабилизатор данного типа отличался невысокой стоимостью и долговечностью. Серьёзными недостатками устройства можно считать сильную электромагнитную помеху, которая могла повлиять на работу других устройств и искажение формы выходного сигнала. Феррорезонансные приборы издают сильный гул, а их работа сильно зависит от частоты сети.

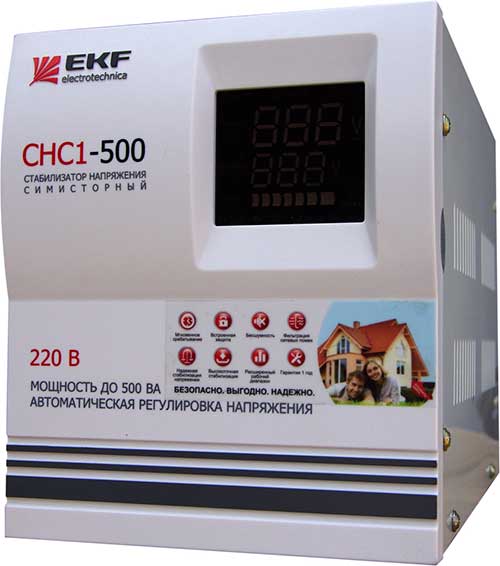

Симисторные или тиристорные стабилизаторы по принципу работы можно сравнить с релейными устройствами, но необходимое переключение обмоток осуществляется не контактами реле, а электронными элементами. Полупроводниковые ключи обычно выполнены на тиристорах или симисторах. Такие приборы обеспечивают хорошее быстродействие и длительный срок службы. Точность стабилизации зависит от количества ступеней, и у большинства симисторных моделей этот показатель находится в пределах 1-2,5% (небольшой разбег напряжения на выходе 214-226В), что в значительной степени превосходит показатели точности релейных устройств.

Инверторы. В настоящее время большое распространение получили электронные стабилизаторы с двойным преобразованием частоты (инверторы). Преобразование переменного тока в постоянный и снова в переменный за счёт особенностей электронной схемы, обеспечивает получение стабильного напряжения на выходе устройства. Инверторный преобразователь бесшумен, имеет компактные размеры и обладает большим КПД, который может достигать 90% и более. При этом форма выходного напряжения соответствует синусоиде, а само устройство не создаёт электромагнитных помех.

Стабилизаторы с ШИМ. Современные микроэлектронные компоненты (ШИМ-контроллеры) применяются в схемах стабилизирующих устройств с широтно-импульсной модуляцией. Такие стабилизаторы обладают почти мгновенным быстродействием, точностью и надёжностью. Их применение ограничивается большой стоимостью и низким порогом  напряжения на входе (240-245 В).

Также предлагаем посмотреть очень подробное и доходчивое  видео на тему выбора и подключения стабилизаторов напряжения:

Что еще требуется учесть при выборе?

При выборе стабилизатора для частного дома или дачи следует принять во внимание ряд дополнительных факторов:

Название параметра Описание параметра
Быстродействие С его ростом повышается надежность обеспечиваемой стабилизатором защиты.
Диапазон допустимой температуры Стабилизатор является теплолюбивым устройством, поэтому его не стоит размещать на улице или в неотапливаемом помещении.
Уровень шума Срабатывание механических элементов у релейных и электромеханических стабилизаторов сопровождается специфичным и достаточно громким щелчком или лязгом. Работа мощных инверторных и полупроводниковых моделей тоже не беззвучна – у них шумит в первую очередь система принудительной вентиляции. Общую громкость устройства стоит учесть при выборе места установки – не рекомендуем располагать мощный стабилизатор в спальной, гостиной или на кухне.
Требования по защите от внешних воздействий Пыль, влажность, сильные вибрации и агрессивные среды крайне нежелательны для стабилизатора. Такой прибор надо устанавливать в сухом, не пыльном и не загазованном месте, без соседства с пожаро- и взрывоопасными веществами.
Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
