Солнечный коллектор своими руками для нагрева воды и для отопления: пошаговая инструкция

Гелиосистема.

Как можно значительно сократить расход любого топлива (газа, электричества и др.) при нагреве горячей воды для дома, бассейна и обеспечения теплом частного жилища? Эту задачу успешно решакл солнечные системы, которые преобразуют лучистую энергию в тепловую.

Солнечный коллектор своими руками для нагрева воды и для отопления: пошаговая инструкция

Главный элемент системы — коллектор. Он поглощает солнечную энергию и преобразовывает ее в высокую температуру теплоносителя. Другие агрегаты — вспомогательные, но их наличие обязательно. Бак-накопитель служит местом теплообмена между теплоносителем и водой из системы горячего водоснабжения. Гидравлический контур состоит из трубопроводов, клапанов, фильтров, расширительных баков, насосного оборудования. Система авторегулировки управляет процессами теплопередачи. Монтажный комплект — это детали крепления бака, коллектора и остальных элементов системы.

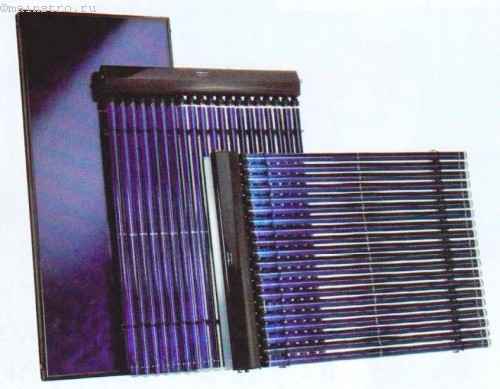

Сколько и каких коллекторов нужно?

Не углубляясь в технологические дебри, отметим, что коллекторы бывают плоскими и трубчатыми.
Первые дешевле и менее капризны в обслуживании, вторые — более производительны и многофункциональны, но требуют большего внимания при эксплуатации.

Солнечный коллектор своими руками для нагрева воды и для отопления: пошаговая инструкция

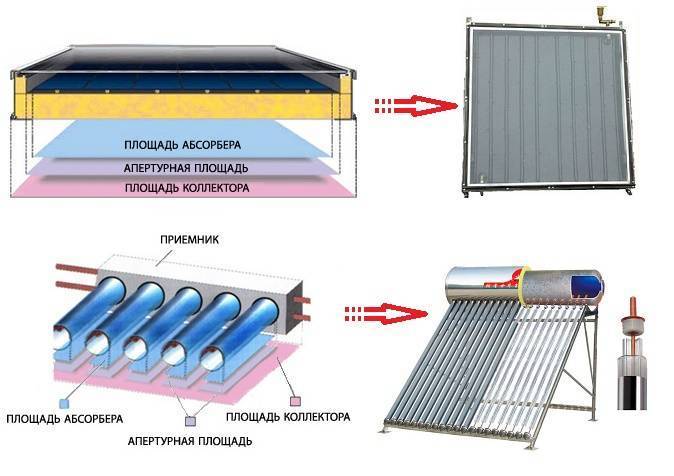

Размер коллектора должен быть таким, чтоб прибор мог обеспечить в среднем 85-95 % горячей воды, используемой в теплом полугодии. Считается, что семье из четырех человек нужен коллектор:

  • или плоский, площадью 1-1,5 м2 на человека, то есть 4-6 м2,
  •  или трубчатый, площадью 0,6-0,8 м2 на человека, то есть 2,4-3,2 м2.

Поверхность коллекторов, призванных обогревать воду в бассейне, должна составлять:

  • в случае крытого бассейна — около 40 % площади зеркала воды;
  • в случае открытого бассейна -около 70 % площади зеркала воды.

Компании, продающие и устанавливающие солнечные коллекторы, предлагают использовать их не только для нагрева воды, но и для отопления. На самом деле это возможно только для низкотемпературных отопительных систем (например для систем обогрева пола), температура теплоносителя которых не превышает 40 °С. И в данном случае нужны коллекторы значительно большей площади, чем для нагрева воды. Этот вариант достоин внимания, но подходит только людям, готовым к большим затратам. С точки зрения экономичности вложения расходы очень велики по сравнению с прибылью, даже учитывая энергоэффективность.

Отчего зависит эффективность?

Энергозффективность коллекторов напрямую зависит от их типа и правильного расположения. Большое значение имеет и то, к какой стороне света обращено оборудование: наиболее эффективны коллекторы, «смотрящие» в южном направлении. Плоский коллектор может быть отклонен максимум на 15  в сторону востока или запада — это снизит его эффективность незначительно. Больший поворот нужно компенсировать увеличением поверхности прибора. Если дом имеет неопределенную ориентацию по сторонам света, лучше использовать трубчатые коллекторы, которые позволяют варьировать положение абсорбера. Для таких установок допускается более широкий диапазон отклонений от юга, чем для плоских: угол наклона абсорбера можно регулировать для каждой трубы индивидуально.

Составляющие гелиосистемы.

Солнечный коллектор своими руками для нагрева воды и для отопления: пошаговая инструкция

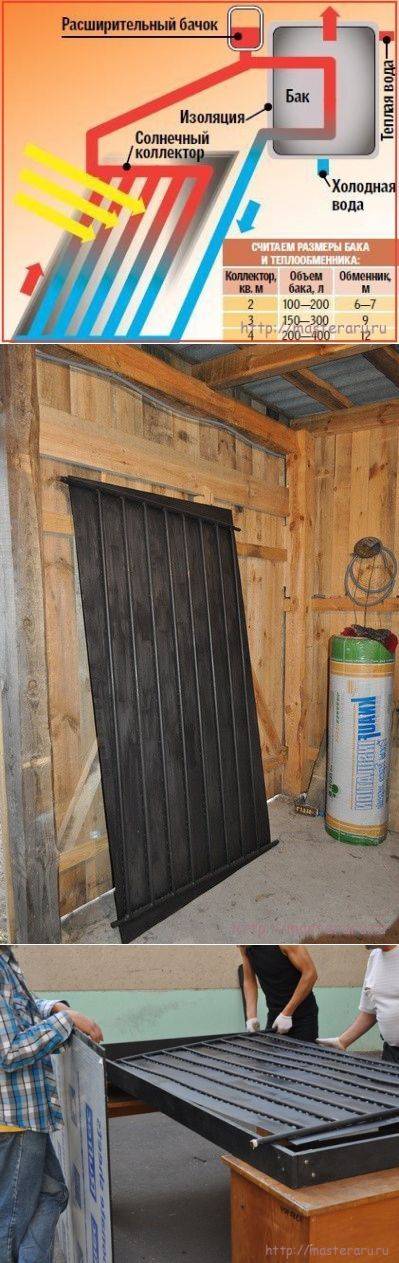

При естественной циркуляции теплоносителя бак-теплообменник должен быть расположен выше верхней точки солнечного коллектора. Такое размещение вызывает сложности, особенно при монтаже коллекторов на крыше.

В системах с принудительной циркуляцией ее обеспечивает маломощный насос, работой которого управляет специальный контроллер. Потребляемая мощность насоса небольшая по сравнению с тепловой энергией, вырабатываемой системой.

Используя коллекторы, можно на 10-15 % уменьшить расходы на отопление и до 70 % — на горячее водоснабжение.

3 Устройство и принцип действия

Жидкостный контур состоит из вертикально расположенных трубок. Они присоединяются к горизонтальному контуру с большим диаметром. Входные и выходные отверстия располагаются диагонально. Такая схема позволяет максимально эффективно отбирать тепло с теплообменника. Зачастую антифриз выступает основным теплоносителем. Но можно выбирать и другие незамерзающие вещества.

Короб утепляется изоляционными материалами

Такая конструкция создаёт эффект термоса, что позволяет уменьшить теплопотери от ветра, дождя и других погодных явлений.

Принцип работы следующий:

  1. 1. Нагретый антифриз от солнечных лучей движется по трубкам и через ветку отбора попадает в аккумулирующую ёмкость.
  2. 2. Когда жидкость движется по теплообменнику, она передаёт тепло воде.
  3. 3. После охлаждения антифриз снова попадает в нижнюю часть контура для повторного нагрева.
  4. 4. Горячая вода поднимается в верхнюю часть ёмкости и отбирается для использования в различных направлениях (отопление дома, горячее водоснабжение и тому подобное). В ёмкости теплообмена пополнение количества воды происходит за счёт подключённого водопровода.
  5. 5. Если система используется для отопления дома, то для движения воды в замкнутом контуре применяется циркуляционный насос.

Устройство и виды

Условно данные системы можно классифицировать на два вида:

  • жидкостные (о которых мы говорим в данном материале);
  • воздушные солнечные коллекторы, в которых используется не жидкость, а нагретый воздух.

Также они разделяются по КПД, ведь обеспечивают различную теплоотдачу. Это зависит от материалов, используемых для изготовления батареи, ее площади. Оптимальным местом расположения абсорбера является крыша:

  • попадает максимальное количество солнечного света,
  • имеет большую площадь,
  • установленная на крыше батарея не занимает полезное пространство, никому не мешает.

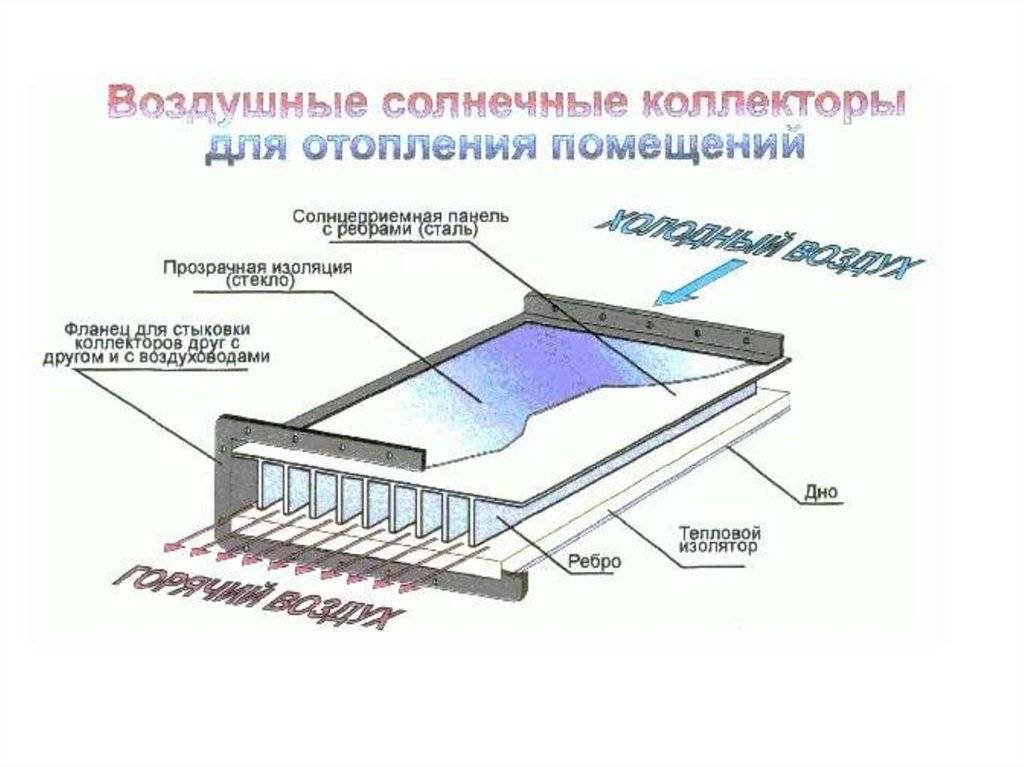

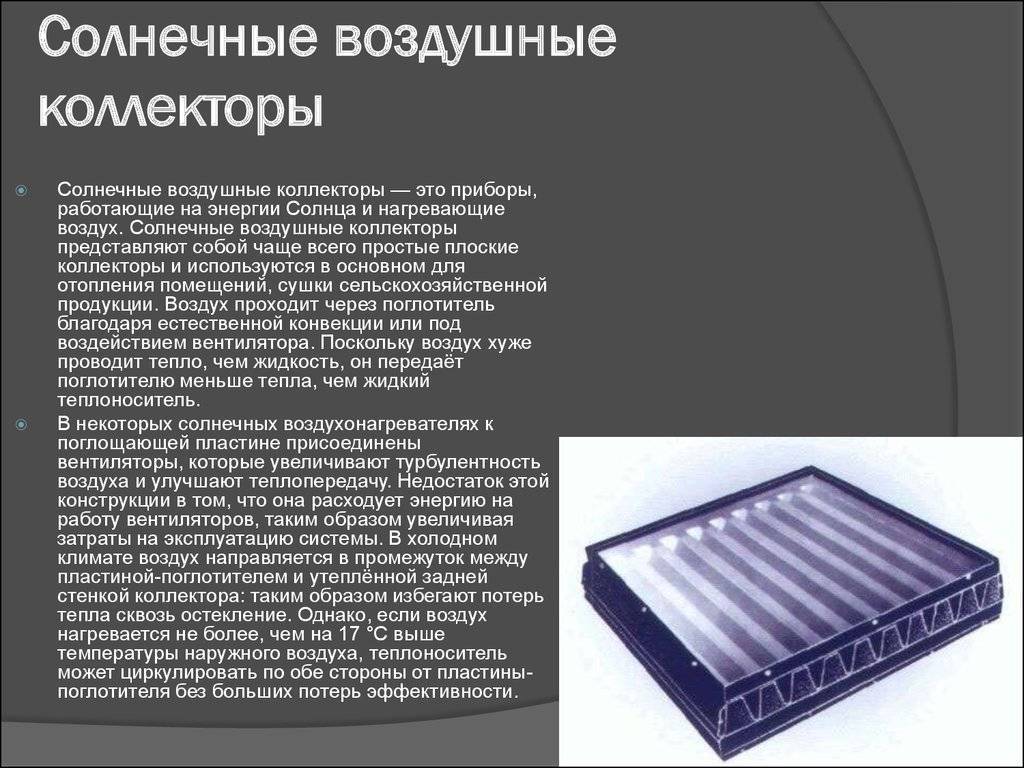

Воздушный солнечный коллектор

Конструкция солнечного коллектора может быть нескольких видов, основные:

  • вакуумный отопительный коллектор, имеющий самую сложную конструкцию. Вакуумные солнечные коллекторы отлично подходят для обогрева помещений, нагрева воды в любое время года, они полностью обеспечат небольшой дом, коттедж;
  • плоский солнечный коллектор может быть жидкостным и вакуумным. Это наиболее распространенный тип поскольку достаточно прост в монтаже, при этом эффективен, может обеспечивать дом необходимым количеством тепла для обогрева помещений, водой для хозяйственных нужд;
  • термосифонный — в качестве абсорбера используются стеклянные или металлические трубки;
  • трубчатый — самый простой тип, изготовить который можно для дачи, достаточно примитивный, не подходит для использования в зимнее время.

Нас интересует конструкция, которая обеспечивает наличие горячей воды и отопления в доме в любое время года, остановимся на двух оптимальных вариантах, рассмотрим устройство вакуумного солнечного коллектора и плоского.

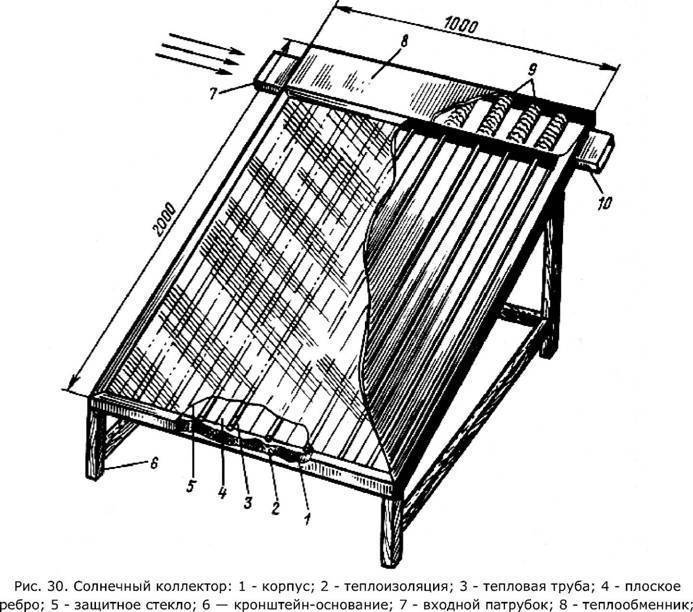

Плоский коллектор

Это наиболее распространенный вид коллектора, который можно изготовить самостоятельно. Хорошо подходит для использования в теплое время года для подогрева воды, зимой коэффициент полезного действия снижается.

Особенность конструкции состоит в следующем:

  • корпус имеет плоскую прямоугольную или квадратную форму, выполнен из металла или другого материала, имеющего высокий показатель теплопроводности, покрыт черной краской;
  • внутри располагают пластину, в которой уложен змеевик из медной трубки небольшого сечения;
  • по трубкам циркулирует теплоноситель: вода, пропилен-гликоль, антифриз, другие подходящие жидкости;
  • также внутри корпуса укладывают теплоизоляционный материал, который минимизирует потери тепла;
  • собирая коллектор такого типа, нужно запастись листом поликарбоната или стекла, который будет служить крышкой и выполнять две функции: препятствовать проникновению мусора, осадков, усиливать подогрев.
Популярные статьи  Мебель из натурального дерева своими руками для дома и сада: инструкции по изготовлению

Составная часть плоского солнечного коллектора

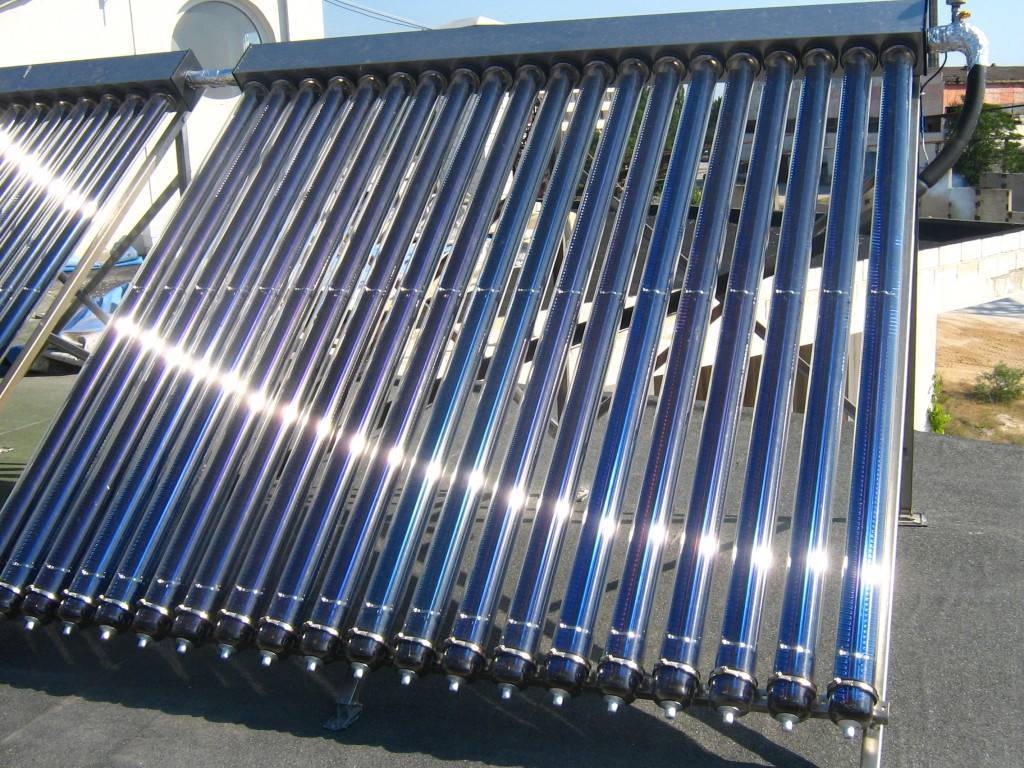

Вакуумный коллектор

Для водяного отопления можно использовать солнечные коллекторы вакуумного типа. Благодаря конструкционным особенностям они являются более мощными: способны вырабатывать тепловую энергию, которой хватит на подогрев воды и отопление помещений.

Особенности конструкции:

  • минимизировать потери позволяют трубки, которые помещаются в колбах с выкачанным воздухом;
  • сверху трубки покрыты абсорбционным материалом, поглощающим световую энергию, внутри — наполнены антифризом (хладагентом);
  • концы трубок соединены с трубой, по которой проходит теплоноситель;
  • при нагреве антифриз закипает, преобразуется в пар, который, в свою очередь, поднимается вверх и нагревает теплоноситель;
  • у данной конструкции есть недостаток: если хоть одна трубка выйдет из строя, ремонт становится довольно проблематичным, так как они соединены последовательно. Придется производить замену всех «внутренностей».

Воздушная солнечная система из вакуумных трубок

Такой воздушный солнечный коллектор для отопления будет более эффективен и пригоден для того, чтобы поддерживать температуру в системе в любой сезон. Хотя в холодное время КПД работающего коллектора может незначительно снижаться из-за короткого светового дня и малой световой активности.

Совет по уходу! Обратите внимание на внутреннюю поверхность накопительного бака для воды, она со временем покрывается накипью, нужна очистка. Периодичность зависит от качества воды в местности

Что такое солнечный коллектор

Солнечный коллектор представляет собой группу металлических пластин, которые обычно устанавливаются на южной стороне крыши. Они окрашены в черный цвет, так как именно поверхность черного цвета быстрее нагревается, и дольше держит тепло. Эти металлические пластины помещают в каркас из пластика.

Солнечный коллектор своими руками для нагрева воды и для отопления: пошаговая инструкция

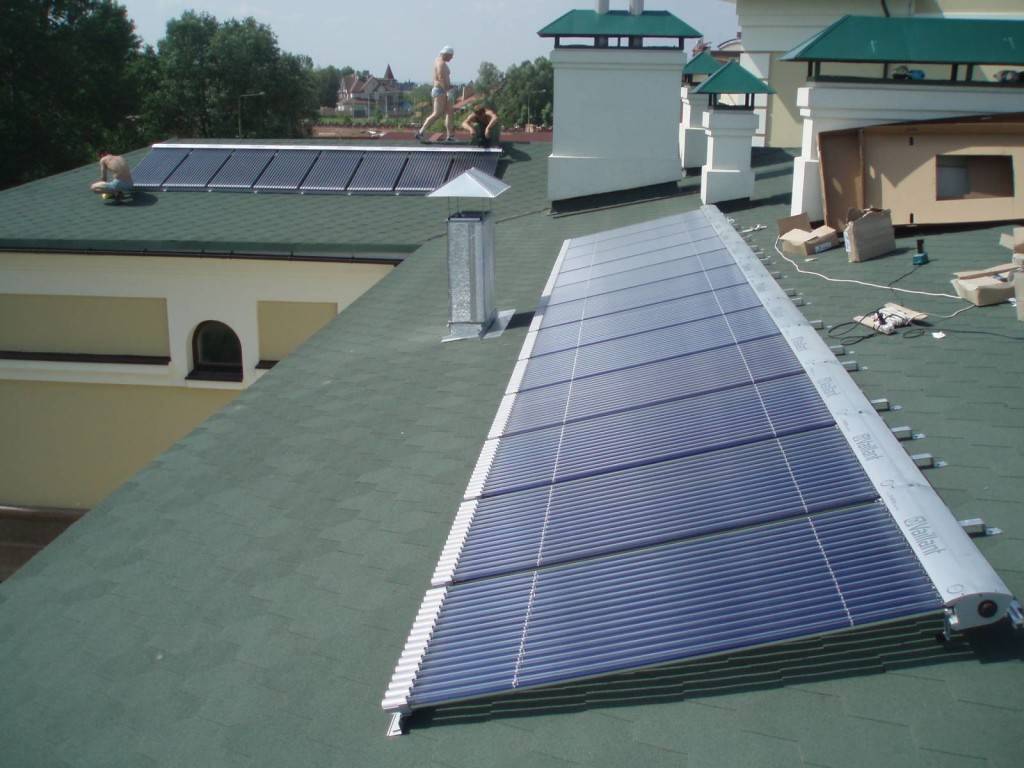

Обычно на крышу устанавливают несколько таких металлических коллекторных листов, так как, когда солнечные лучи касаются поверхности крыши, то энергия, заключенная в этих лучах, равномерно распределяется по всей поверхности крыши. Поэтому, чем больше листов установлены на скате крыши, тем больше энергии они аккумулируют.

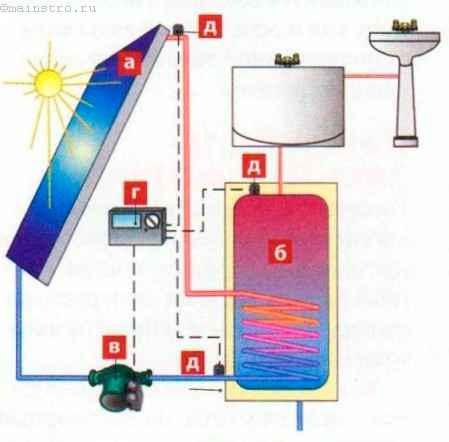

Весь принцип работы гелиоустановок можно представить следующим образом:

По коллектору по специальным трубам перемещается теплоноситель-вода. Циркуляция воды может осуществляться как естественным способом, так и искусственным, то есть с помощью циркуляционных насосов. Сначала коллектор нагревается от солнечных лучей, затем это тепло передается теплоносителю. Нагретая жидкость далее течет по трубам и поступает в аккумуляторный бак, который представляет собой специальный бак для воды.

Стенки этого бака имеют хорошую теплоизоляцию, чтобы она не теряла тепло. Также в этот бак могут быть вмонтированы дополнительные электрические нагреватели, которые автоматически придут в рабочую фазу, если вдруг на улице будет продолжительная пасмурная погода, и коллекторы не будут нагреваться. Вода в этом баке может стоять сколько угодно долго, до тех пор, пока хозяева не предпочтут использовать ее в своих целях.

Исходя из вышесказанного, можно сделать вывод, что весь принцип работы гелиоустановок сводится к тому, чтобы преобразовать солнечную энергию в тепло.

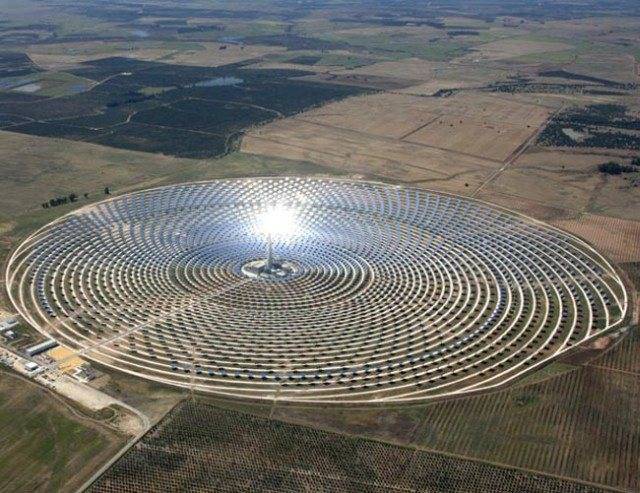

Параболическое зеркало своими руками: немного теоретической подготовки

Внешне параболическое зеркало напоминает спутниковую тарелку, внутренняя поверхность которой изготовлена из фрагментов зеркал. Попадающий на нее солнечный свет полностью отражается. При этом угол падения равен углу отражения, поэтому отраженный поток света концентрируется в одной точке на небольшом расстоянии от конструкции. Несложные расчеты, касающиеся диаметра и угла наклона стенок зеркала, позволяют увеличить температуру в месте схождения лучей до 2000° С. Этого вполне достаточно, чтобы приготовить вкусное и ароматное мясное блюдо на несколько человек в небольшой металлической кастрюле.

Солнечный коллектор своими руками для нагрева воды и для отопления: пошаговая инструкция

Ложка дегтя в огромной бочке меда от солнечной печи – проблема сборки зеркальной поверхности. Отдельные фрагменты здесь неприемлемы: их будет непросто разместить под одинаковым углом на выпуклой емкости конструкции. А многочисленные швы и стыки ослабляют отраженный солнечный поток, что дает уменьшение объема полученной тепловой энергии. При конструировании сборных параболических зеркал значительных размеров такой проблемы не возникает, т.к. на большой поверхности работать проще. А вот при попытке создать небольшую модель приходится либо собирать тарелку из отдельных зеркальных фрагментов, либо использовать вакуумную технологию наклеивания отражающей пленки.

Вакуумный коллектор – реально ли изготовить самостоятельно?

Вакуумный коллектор – это достаточно сложное устройство. В нем процесс преобразования солнечного света в тепловую энергию происходит в специальных трубках из стекла, из которых полностью откачивается воздух. В каждом стеклянном абсорбере, кроме того, предусмотрен тепловой канал. Его функцию выполняет патрубок, сделанный из меди. Именно в нем и находится теплоноситель. Соединение трубок осуществляется при помощи специальных элементов.

Особая конструкция вакуумных гелиосистем обуславливает их высокую эффективность. В подобных коллекторах почти нет потерь тепла. Поэтому они могут применяться для автономного отопления жилых строений в зимнее время, когда интенсивность солнечного света минимальная. Самодельные вакуумные системы встречаются крайне редко. Чтобы изготовить их в домашних условиях, нужно обладать специальными знаниями и умениями. Если мы хотим обзавестись вакуумным коллектором, остается один выход – приобретение готового комплекта оборудования. Собрать и установить заводской набор можно и своими руками. Схема работ будет такой:

  1. Устанавливаем на выбранном участке крыши раму вакуумного коллектора. Крепление выполняем строго по инструкции производителя системы, используя рекомендованные крепежные элементы. Например, на бетонных кровлях фиксация рамы осуществляется анкерами, на шиферных – толстыми шурупами. Заполняем герметиком места, где конструкция прикрепляется к крыше.
  2. Поднимаем на кровлю накопительную емкость. Если она имеет большую массу, используем трос. Прикрепляем резервуар к раме.
  3. Подключаем все имеющиеся в комплекте дополнительные элементы (автоматизированные воздуховоды, электронагреватели – ТЭНы, датчики температуры и так далее).
  4. Подводим к системе водопроводные трубы. Желательно использовать полипропиленовые изделия. Они не боятся низких температур воздуха на улице и способны выдерживать нагрев изнутри до 95 °С.
  5. Заполняем теплоносителем бак-накопитель.
  6. Проверяем систему на отсутствие протечек.

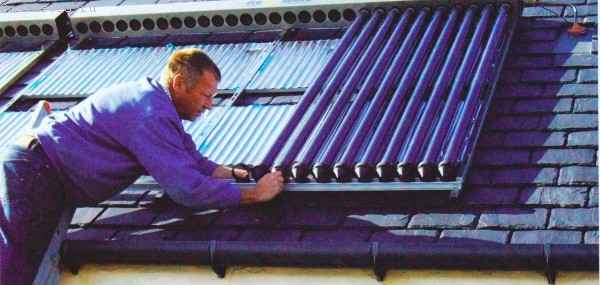

  7. Монтируем в раму вакуумные трубки. Эта часть операции затруднений не вызывает. Все трубки оснащены специальными резиновыми прокладками и фиксаторами.

Завершающие этапы работ – подключение к гелиоконструкции блока управления, подвод электричества и подсоединение контроллера. Последний позволяет настраивать работу коллектора из дома.

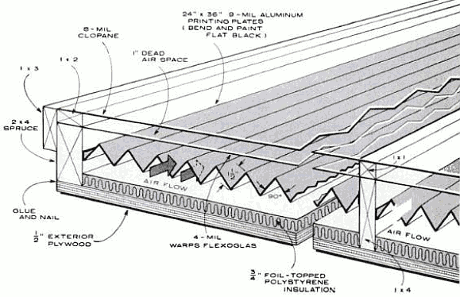

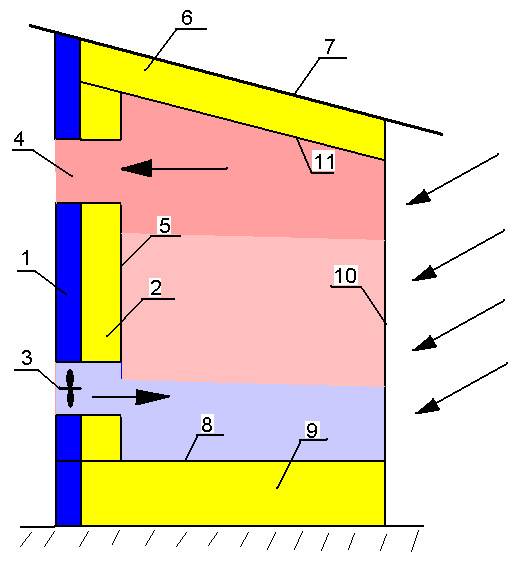

Изготовление прибора из водосточных труб

Такой прибор уж точно лучше сделать на всю стену. Осенью и весной он поможет вам существенно сэкономить на отоплении. Материалы подбирайте, учитывая габариты будущей конструкции.

Что потребуется в работе

  1. Доска толщиной 3,5–4 см.
  2. Хомуты для крепления.
  3. Минвата для утепления.
  4. Влагоустойчивая фанера толщиной не более 1 см (на заднюю стенку).
  5. Лист алюминия небольшой толщины.
  6. Алюминиевые водосточные трубы (желательно с прямоугольным сечением – так будет удобнее).
  7. Пенополистирол – с его помощью вы изолируете торцевые поверхности.

Технология изготовления

Для создания коллектора выполните следующие процедуры.

Первый этап. Сначала сделайте небольшой деревянный короб в виде открытого ящика. Его глубина должна быть чуть больше высоты водопроводных труб.

Сначала сделайте небольшой деревянный короб в виде открытого ящика

Второй этап. Надежно изолируйте заднюю и торцевые стенки. Поверх минеральной ваты уложите алюминиевый лист, к которому, в свою очередь, хомутами прикрепите трубы.

Обратите внимание! Для улучшения циркуляции воздуха с одной стороны короба трубы должны отступать приблизительно на 15 см от торца. По краям трубы фиксируйте деревянной перегородкой, где предварительно проделайте крепежные отверстия в соответствующих местах. По краям трубы фиксируйте деревянной перегородкой, где предварительно проделайте крепежные отверстия в соответствующих местах

Популярные статьи  Чем заделать трещину в шифере на крыше своими руками: пошаговая инструкция

По краям трубы фиксируйте деревянной перегородкой, где предварительно проделайте крепежные отверстия в соответствующих местах.

Третий этап. Ввиду того что входное и выходное отверстия будут находиться с одной стороны конструкции, проделайте на противоположной стороне несколько деревянных перегородок для того, чтобы разделять потоки воздуха.

Четвертый этап. После монтажа окрасьте коллектор в черный цвет. Для передней панели отлично подойдет сотовый поликарбонат.

Помните: воздушный коллектор в собранном виде весит достаточно много. поэтому для монтажа вам понадобится несколько помощников. При установке используйте прочные и устойчивые опоры.

Затем подключите коллектор к вентиляции здания посредством утепленных воздуховодов. Также позаботьтесь о канальном вентиляторе, который будет нагнетать воздух в помещение.

Виды

Существуют несколько разновидностей солнечных коллекторов:

Плоские. На сегодняшний день представители этой категории пользуются большой популярностью в сфере использования. Такая гелиоустановка состоит из листа платины, который окрашен в черный цвет. Этот лист заключен в металлический каркас, наружная сторона которого покрыта стеклом, для лучшего пропускания света. В устройствах этого типа сделано все, чтобы до минимума снизить показатель теплопотерь.

Солнечный коллектор своими руками для нагрева воды и для отопления: пошаговая инструкция

Стекло для таких конструкций изготавливается таким образом, чтобы содержание железа в нем было как можно меньше. Это способствует лучшему пропусканию солнечной энергии. Солнечная энергия проходит через стекло и нагревает поверхность коллектора, в котором движется теплоноситель. Далее, этот теплоноситель нагревается за счет платиновых пластин.

Коллекторы, которые аккумулируют солнечную энергию в гелиоустановках, по-другому еще называют абсорбирующими пластинами. Их производят не только из платины. Вместо нее могут быть использованы такие металлы, как медь и алюминий, которые отличаются высокими показателями теплопроводности.

Жидкостные. В установках такого типа в качестве теплоносителя используют жидкость. Теплообменники устанавливаются под абсорбирующим элементом, и прикрепляются к нему снизу. Они могут иметь вид змеевика, или отдельных параллельно идущих друг к другу трубок. Змеевик, конечно, является удобным вариантом, так как риск возможной протечки сводится к минимуму. Жидкостные гелиоустановки можно разделить на два подвида:

  • Разомкнутые. В таких системах в качестве теплоносителя используют воду. Она нагревается в установке, и направляется в бак, откуда она идет на пользование. Такими системами пользоваться неудобно, так как в период низких температур, вода замерзает, и может разорвать трубы.
  • Замкнутые. В системах этого типа роль теплоносителя играет не вода, а специальная незамерзающая жидкость. В установке, она нагревается от солнечной энергии, и поступает в теплообменник, представляющий собой бак, внутри которого имеется герметично закрытый бак для воды. Нагретая незамерзающая жидкость передает свое тепло воде, которая тут же нагревается и идет на пользование.

Солнечный коллектор своими руками для нагрева воды и для отопления: пошаговая инструкция

Воздушные. Если вода имеет ряд недостатков, такие как замерзание и вскипание, то использование воздуха в качестве теплоносителя поможет полностью исключить эти недостатки. Действительно, воздух не замерзает при низких температурах, и также не вскипает при высоких температурах. Благодаря этим плюсам, воздух является отличным теплоносителем. К тому же в воздушных гелиоустановках используются недорогие материалы, да и эксплуатационные работы проводятся очень легко.

В конструкцию солнечных гелиоустановок входят несколько коллекторов, роль которых играют металлические пластины. Между ними движется теплоноситель путем естественной конвекции (есть вариант, где используют вентиляторы). Затем нагретый воздух поступает в помещение. Минусом является то, что воздух является плохим переносчиком тепла.

Солнечный коллектор своими руками для нагрева воды и для отопления: пошаговая инструкция

1 Сфера использования

Солнечный гелиоколлектор используется для нагрева воды в бассейнах, отопления помещений или горячего водоснабжения. Суть работы заключается в использовании энергии солнца для нагрева теплоносителя. Хотя солнце имеет разную интенсивность зимой и летом, обогрев воды таким способом возможен круглый год. Это и является предпосылками для использования такого способа.

К примеру, на один квадратный метр зимой нужно от 1 до 3 кВт/час вырабатываемого электричества, а летом этот показатель возрастает до 6−8 кВт/час. В северных регионах все показатели можно увеличивать на 30% и более. Даже в северных регионах гелионагреватели активно применяются и помогают решить проблему с подачей горячей воды, отопления и тому подобного. В южных регионах и средней полосе такие устройства полностью обеспечат дом горячей водой и теплом, конечно, имеется в виду большие агрегаты на несколько квадратных метров. Они могут полностью заменить бойлер.

К достоинствам системы можно отнести:

  • большая надёжность;
  • простая и понятная конструкция;
  • довольно большой срок службы;
  • простота монтажа;
  • маленький вес;
  • автономность работы;
  • эффективность в эксплуатации;
  • не нужно получать разрешения на установку от контролирующих органов;
  • экономия на газе и электричестве.

Недостатками такой системы являются:

  • высокая цена при покупке заводского оборудования;
  • коэффициент полезного действия напрямую зависит от месторасположения и времени года;
  • зависимость эффективности от солнечного света и облачности;
  • несмотря на довольно высокую мощность панели подвержены градобитию;
  • необходимость в установке теплоаккумулирующей ёмкости.

Виды

В зависимости от работы можно выделить следующие вид гелиоустановок — плоская, вакуумная, воздушная. Рассмотрим подробнее каждый их них.

Плоские

Панель является воздухонепроницаемой и состоит из нескольких элементов:

  • Поглощающая пластина или абсорбер напрямую связан с теплопроводящей системой. Покрыт черной краской или специальным покрытием.
  • Прозрачное покрытие сделано из поликарбоната или из закаленного стекла с низкой содержанием металлов.
  • Термоизолирующий слой. Трубки теплоносителя изготавливают из меди или сшитого полиэтилена.

Принцип работы простой — абсорбер нагревается и передает тепло змеевику, в котором находится теплоноситель. Установка простая в монтаже и использовании.

Преимущества:

  • невысокая стоимость;
  • возможность устанавливать систему под любым углом;
  • высокий КПД в теплое время года;
  • не нужно вручную очищать установку от снега и инея.

Единственным весомый минус системы — высокий уровень тепловых потерь. Чтобы минимизировать потери используют утеплители, например, винвату. Однако и это не лучший способ, если температура внутри корпуса и снаружи сильно отличается. Поэтому такие установки малоэффективны для работы в холодное время года.

Вакуумный

Вакуумный или трубчатый коллектор имеет более сложную конструкцию. Панель представляет собой много стеклянных трубок, внутри которых вставлен абсорбер. Каждая трубка полностью вакуумированная, поэтому сохраняет до 97% тепла. Такие коллекторы используют круглый год, они способны эффективно работать при температуре до -37 градусов.

Преимущества:

  • низкие теплопотери;
  • работа при низким температурах;
  • низкая парусность конструкции;
  • легкий монтаж.

Недостатки:

  • рабочий угол установки 20 градусов;
  • необходимо чистить гелиосистемы от снега и инея.

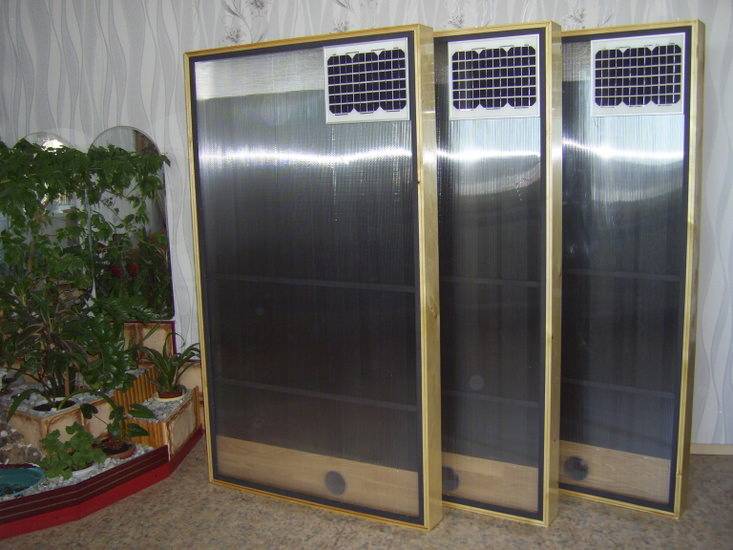

Воздушный

  • быстрый нагрев воздуха;
  • не нужно использования электричества и газа.

Недостатки:

  • Коллекторы работают только при солнечной погоде. При пасмурной погоде эффективность практически нулевая.
  •  При монтаже необходимо будет высверливать отверстия в стене или крыше, в зависимости от места установки.

Воздушные солнечные коллекторы сейчас получили широкое применение среди владельцев частных домов. Их использование является дополнительным источником отопления и вентиляции воздуха.

Принцип работы

Коллектор используется для нагрева воды за счет солнечной энергии. Такой прибор можно установить возле летнего душа или на крыше частного дома.

Популярные статьи  Технология сварки полипропиленовых труб своими руками: обзор способов и нюансов

Заводские модели состоят из внешней стеклянной панели и нижележащей системы трубопроводов. За трубами утеплитель. Стекло способствует созданию внутри помещения парникового эффекта.

Модели из поликарбоната ручной работы более просты — вода в них нагревается в ячейках самого листа. Горячая жидкость поступает в емкость, а холодная автоматически перетекает на ее место. В солнечную погоду такой коллектор позволяет нагреть воду, достаточную для купания нескольких человек.

Солнечный коллектор своими руками для нагрева воды и для отопления: пошаговая инструкция

Устройство и виды

Условно данные системы можно классифицировать на два вида:

  • жидкостные (о которых мы говорим в данном материале);
  • воздушные солнечные коллекторы, в которых используется не жидкость, а нагретый воздух.

Также они разделяются по КПД, ведь обеспечивают различную теплоотдачу. Это зависит от материалов, используемых для изготовления батареи, ее площади. Оптимальным местом расположения абсорбера является крыша:

  • попадает максимальное количество солнечного света,
  • имеет большую площадь,
  • установленная на крыше батарея не занимает полезное пространство, никому не мешает.

Воздушный солнечный коллектор

Конструкция солнечного коллектора может быть нескольких видов, основные:

  • вакуумный отопительный коллектор, имеющий самую сложную конструкцию. Вакуумные солнечные коллекторы отлично подходят для обогрева помещений, нагрева воды в любое время года, они полностью обеспечат небольшой дом, коттедж;
  • плоский солнечный коллектор может быть жидкостным и вакуумным. Это наиболее распространенный тип поскольку достаточно прост в монтаже, при этом эффективен, может обеспечивать дом необходимым количеством тепла для обогрева помещений, водой для хозяйственных нужд;
  • термосифонный — в качестве абсорбера используются стеклянные или металлические трубки;
  • трубчатый — самый простой тип, изготовить который можно для дачи, достаточно примитивный, не подходит для использования в зимнее время.

Нас интересует конструкция, которая обеспечивает наличие горячей воды и отопления в доме в любое время года, остановимся на двух оптимальных вариантах, рассмотрим устройство вакуумного солнечного коллектора и плоского.

Плоский коллектор

Это наиболее распространенный вид коллектора, который можно изготовить самостоятельно. Хорошо подходит для использования в теплое время года для подогрева воды, зимой коэффициент полезного действия снижается.

Особенность конструкции состоит в следующем:

  • корпус имеет плоскую прямоугольную или квадратную форму, выполнен из металла или другого материала, имеющего высокий показатель теплопроводности, покрыт черной краской;
  • внутри располагают пластину, в которой уложен змеевик из медной трубки небольшого сечения;
  • по трубкам циркулирует теплоноситель: вода, пропилен-гликоль, антифриз, другие подходящие жидкости;
  • также внутри корпуса укладывают теплоизоляционный материал, который минимизирует потери тепла;
  • собирая коллектор такого типа, нужно запастись листом поликарбоната или стекла, который будет служить крышкой и выполнять две функции: препятствовать проникновению мусора, осадков, усиливать подогрев.

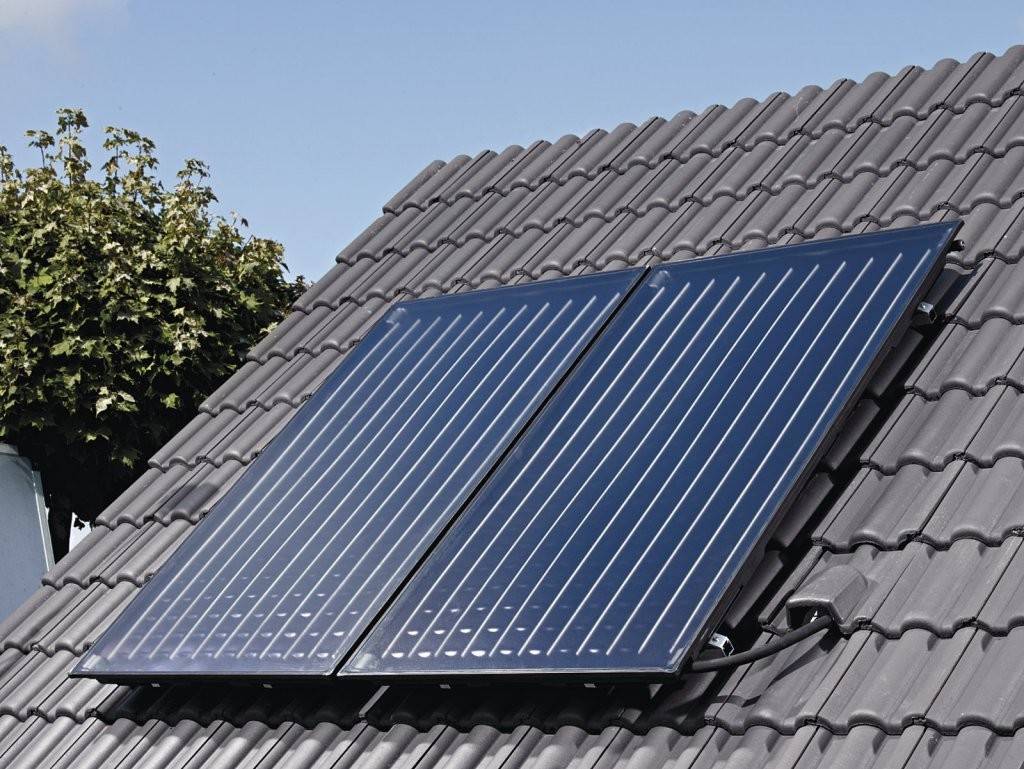

Составная часть плоского солнечного коллектора

Вакуумный коллектор

Для водяного отопления можно использовать солнечные коллекторы вакуумного типа. Благодаря конструкционным особенностям они являются более мощными: способны вырабатывать тепловую энергию, которой хватит на подогрев воды и отопление помещений.

Особенности конструкции:

  • минимизировать потери позволяют трубки, которые помещаются в колбах с выкачанным воздухом;
  • сверху трубки покрыты абсорбционным материалом, поглощающим световую энергию, внутри — наполнены антифризом (хладагентом);
  • концы трубок соединены с трубой, по которой проходит теплоноситель;
  • при нагреве антифриз закипает, преобразуется в пар, который, в свою очередь, поднимается вверх и нагревает теплоноситель;
  • у данной конструкции есть недостаток: если хоть одна трубка выйдет из строя, ремонт становится довольно проблематичным, так как они соединены последовательно. Придется производить замену всех «внутренностей».

Воздушная солнечная система из вакуумных трубок

Такой воздушный солнечный коллектор для отопления будет более эффективен и пригоден для того, чтобы поддерживать температуру в системе в любой сезон. Хотя в холодное время КПД работающего коллектора может незначительно снижаться из-за короткого светового дня и малой световой активности.

Совет по уходу! Обратите внимание на внутреннюю поверхность накопительного бака для воды, она со временем покрывается накипью, нужна очистка. Периодичность зависит от качества воды в местности

Определение места установки и доступной площади

  1. Прибор следует располагать как можно ближе к потребителю, то есть помещению, в которое поступает нагретый воздух.
  2. Панель должна смотреть по возможности строго на юг или как можно ближе к данному направлению. При этом ее поверхность крайне желательно расположить под прямым углом к солнечным лучам, вследствие чего потери из-за отражения окажутся минимальными.
  3. На место установки коллектора не должна падать тень от деревьев, труб или зданий.

Каких-либо ограничений касательно выбора площади коллектора не существует: чем большим он будет, тем более высокой окажется его производительность и, соответственно, тем меньшей будет сумма в платежках за отопление.

Почему стоит использовать ПНД трубы для гелиоколлектора

Полиэтиленовые трубы низкого давления чаще всего выпускаются черного цвета, поэтому не нуждаются в покраске. Это оптимальный оттенок, который позволяет изделиям поглощать максимальное количество тепла и передавать его циркулирующей жидкости.

Солнечный коллектор своими руками для нагрева воды и для отопления: пошаговая инструкция

К преимуществам солнечных коллекторов из ПНД труб стоит отнести:

  • высокую устойчивость к изнашиванию;
  • ударопрочность, стойкость к образованию трещин и иных механических дефектов;
  • длительный срок эксплуатации (не меньше 50 лет);
  • возможность применения в диапазоне температур от -60 °C до +60 °C;
  • устойчивость к воздействию агрессивных химических сред;
  • безвредность для окружающей среды;
  • малый вес;
  • удобство в работе.

Изделия весят в 5-7 раз меньше в сравнении с аналогичной продукцией, изготовленной из металла. Благодаря этому упрощается монтаж конструкции. Чаще всего они имеют большую длину, что позволяет снизить количество соединительных стыков или вовсе обойтись без них. Трубы из полиэтилена низкого давления имеют гладкую внутреннюю поверхность, что гарантирует максимальную пропускную способность трубопровода.

Необходимые инструменты и материалы

Инструменты, которые вам понадобятся:

  • Электрическая дрель.
  • Отвертка.
  • Циркулярная и ручная пила.
  • Нож.
  • Рулетка.
  • Механический степлер.
  • Силиконовый клеевой пистолет.

Материалы для коллекционера:

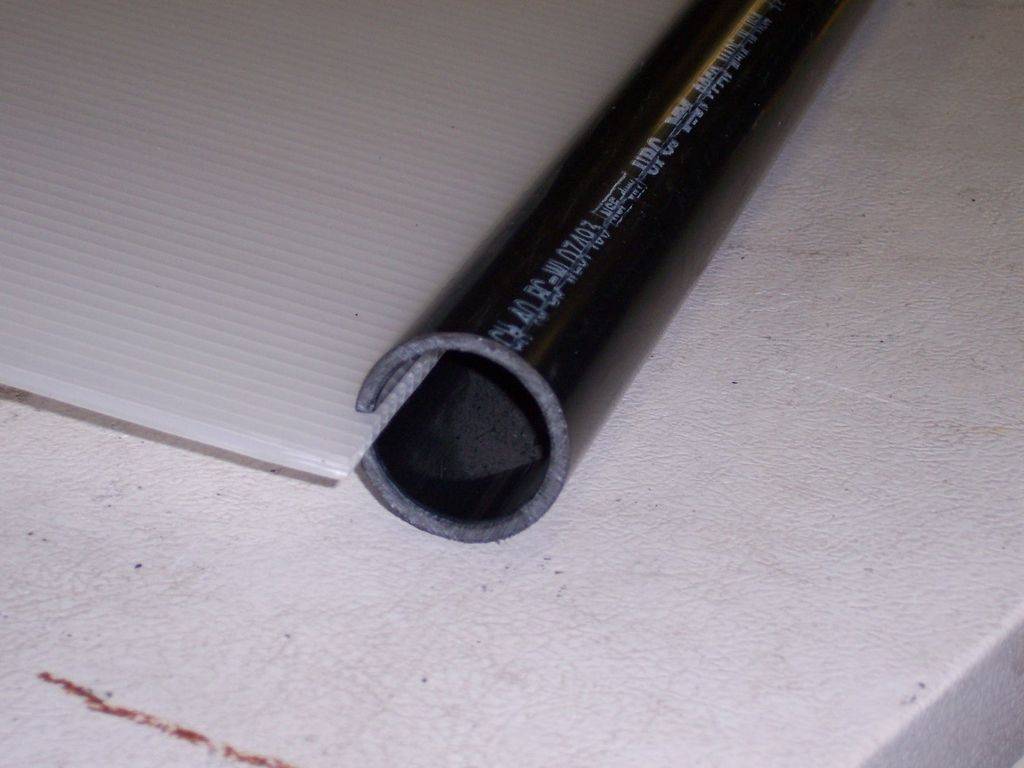

  • Трубка из АБС-пластика.
  • пластиковые ниппели 2 ½ дюйма с резьбовым соединением и шлангом.
  • Лист поликарбоната с полыми швеллерами.
  • 4 крышки для пробирок.
  • Трубка с силиконовым герметиком.
  • Краска-спрей, если планируется покраска.

Солнечный коллектор своими руками для нагрева воды и для отопления: пошаговая инструкция

Солнечный коллектор своими руками для нагрева воды и для отопления: пошаговая инструкция

Материалы каркаса:

  • Лист пенополистирола. Также можно использовать квадраты из пенополистирола.
  • Пленка, скотч.
  • 1 лист фанеры.
  • Брус деревянный сечением 100 × 100 мм.
  • Болты, гайки, шайбы, скобы для крепления.

Материалы для организации циркуляции воды:

  • Подходящий резервуар или емкость для воды.
  • Несколько хомутов для шлангов.
  • Для подключения бака вам понадобится садовый шланг, длина которого зависит от расстояния бака для воды от самого коллектора.

Для наглядности проверки работоспособности коллектора для нагрева воды я использовал цифровой градусник.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
