Смесительный узел для теплого пола своими руками: схемы, инструкция по установке

Принцип работы

Суть функционирования любой модели насосно-смесительного устройства одинакова. Поток нагретого теплоносителя, перемещаясь от источника, проходит через термостат, где фиксируется его температура. Затем вода поступает в предохранитель, там производится регулирование её температурного уровня, путём открытия и закрытия головки.

Если степень нагрева теплоносителя превышает заданный показатель, то предохранитель открывает заслонку и осуществляется подмес охлаждённой воды из обратки. При достижении нужного градуса, происходит перекрывание подачи.

За циркуляцию жидкости в гидроузле отвечает насос, именно от его работы зависит равномерность прогрева поверхности пола.

Самостоятельная сборка смесительного узла

Стоимость смесительного устройства существенная, по этой причине многие потребители предпочитают собрать нужный узел самостоятельно.

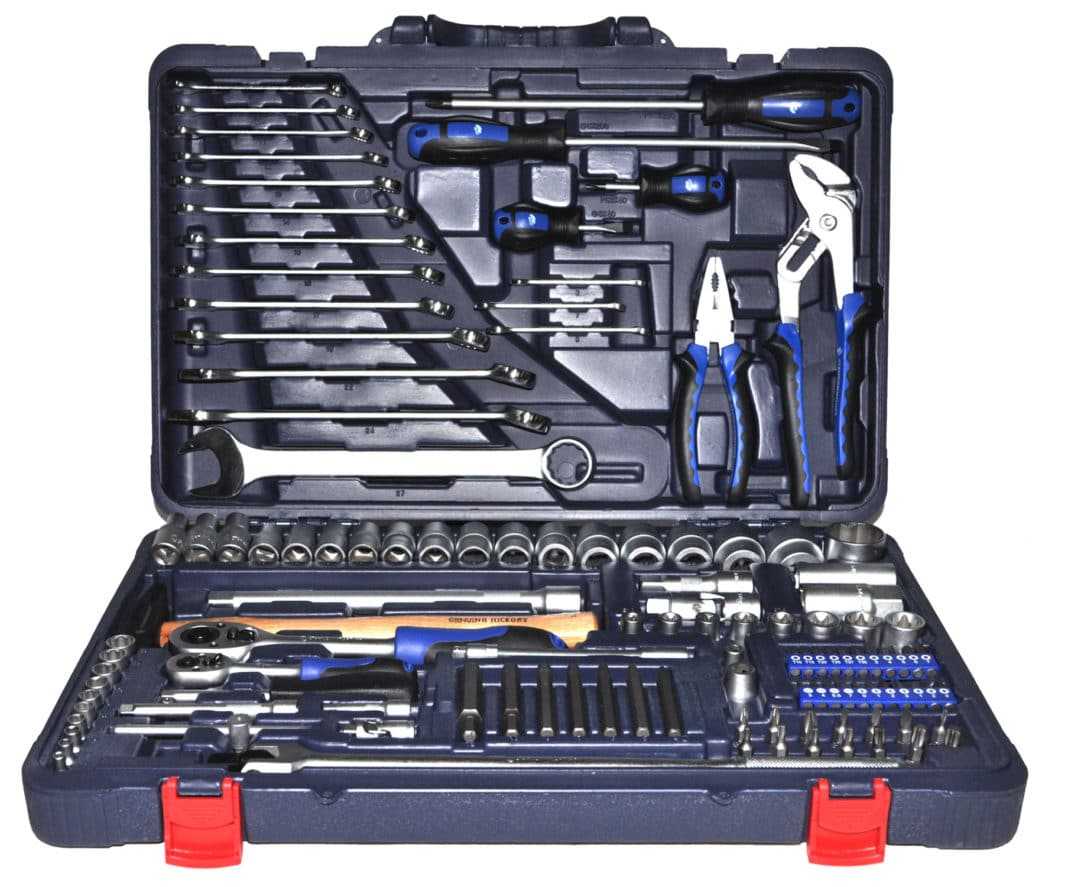

Необходимые инструменты

Для сборки следует приготовить:

  • клапан двух- или трехходового типа,
  • гайки специальные,
  • ручной отводчик воздуха,
  • клапан на обраку,
  • зажимы,
  • шаровый кран,
  • насосную установку,
  • тройники,
  • устройство, определяющее температурный режим,
  • набор ключей, пакля.

Смесительный узел для теплого пола своими руками: схемы, инструкция по установкеДля монтажа смесительного узла понадобится набор ключей

Схема подключения

Разберем вариант подключения узла Vaitec. Сначала собирается коллектор, тройники которого могу спаиваться или скручиваться. Первый вариант обходится дороже, потому что каждое отверстие оснащается дорогостоящим МРН.

Изготавливается гидрострелка. Для этого можно использовать простой регулировочный кран, устанавливаемый на радиаторах. Потребуются также пара ройников и столько же ниппелей, имеющих резьбы внутреннего и наружного типа.

Собирается насос. Естественно, что его придется приобрести в магазине. Монтируют его ниже гидрострелки на разъемные соединения, имеющиеся в комплекте поставки. Возможна его установка вместо упомянутой стрелки – насос отлично справится с ее функциями.

Гидрострелку соединяют с гребенкой. Для насоса понадобится купить отдельный парубок соответствующей длины.

Теперь можно устанавливать краны, клапаны, устройство для сброса воздуха.

Тонкости монтажа

Потребуется установка отсекающих кранов. Их монтируют на узел и обогревательные конуры. Чтобы не запутаться в действиях, рекомендуется следовать несложному алгоритму – подключать подачу и обратку очередного сегмента последовательно.

Следует учесть вероятность образования конденсата и предусмотреть защиту электрических узлов от попадания на них влаги.

Нужен ли узел подмеса для теплого пола, каждый решает сам. Но выбирать его необходимо индивидуально, чтобы система обеспечивала требуемый для комфортной жизни микроклимат.

Как работает система подмеса воды

Смесительный узел для теплого пола своими руками: схемы, инструкция по установке

Система подмеса на несколько комнат

Условно говоря, узел смешивания для теплого пола работает таким образом:

Горячая жидкость доходит до коллектора теплого пола и останавливается с помощью предохранительного клапана, если её температура слишком высока. От давления срабатывает заслонка и начинает подавать остывшую жидкость из обратки (которая уже прошла сквозь контур и остыла). Как только температура становиться оптимальной, клапан перекрывается обратно. Есть несколько способов организовать подмес воды, о котором мы расскажем ниже.

Также зачастую коллекторный узел не только держит оптимальный уровень температуры, но и увеличивает давление в контуре для улучшения циркуляции.

Он обычно состоит из следующих элементов:

  • Предохранительный клапан, о котором мы рассказали выше. Он включает смешивание, если температура становиться слишком горячей.
  • Циркуляционный насос, который увеличивает давление воды и делает прогрев равномерным.

Помимо этого узел может еще включать в себя байпас – для защиты от перегрузок, клапаны для спуска воды и воздухоотводчики. В зависимости от ваших требований, его сборка может быть выполнена несколькими способами.

Смесительный узел всегда устанавливается до контура теплого пола, но место его крепления может быть разным: непосредственно в комнате, в котельной или другой комнате в коллекторном шкафу.

Главным отличием смесительных узлов друг от друга являются используемые в них клапаны. Наиболее популярными считаются двух- и трёхходовые клапаны.

Двухходовой клапан

Смесительный узел для теплого пола своими руками: схемы, инструкция по установке

Двухходовой питающий клапан

Также такой клапан часто называют питающим. На нем установлена термоголовка с датчиком жидкости, который постоянно проверяет подаваемую воду. При необходимости он отсекает подачу горячей жидкости от котла.

В итоге для смешивания постоянно подается вода из обратки, а когда она приостывает, клапаном добавляется горячая порция. Таким образом, теплый пол квартиры или дома не перегревается и срок его эксплуатации увеличивается. Такой вариант обладает маленькой пропускной способностью, поэтому регулировка происходит плавно, без резких скачков.

Большинство мастеров предпочитают устанавливать именно такой тип смешивания, но для его использования площадь отопления не должна превышать 200 квадратов.

Трехходовой клапан

Такой вид совмещает в себе функции пропускного клапана и байпасного балансировочного крана. Его главным отличием является смешивание внутри него горячего теплоносителя с остывшей обраткой. Зачастую они оснащаются сервоприводами, которые управляют термостатическими устройствами и метеоконтролеррами.

Внутри этого клапана расположена заслонка, которая установлена в зоне между трубой подачи и обратки. Регулируя положение заслонки, изменяется соотношение подаваемой воды.

Смесительный узел для теплого пола своими руками: схемы, инструкция по установке

Трёхходовой смесительный кран

Этот тип подключения считается более универсальным, хорошо подходит для крупных систем с большим количеством контуров и использованием метеоконтроллеров.

Также стоит рассказать о недостатках такой схемы подключения. Не исключены случаи, когда по сигналу от термостата клапан полностью откроется и впустит воду 95 градусов в контур. В системе теплого пола недопустимы резкие скачки температуры и давления, трубы теплого пола попросту могут лопнуть.

Вторым недостатком является большая пропускная способность трехходового клапана. То есть даже от незначительного его смещения температура может резко измениться.

Уличные датчики температуры

Смесительный узел для теплого пола своими руками: схемы, инструкция по установке

Подключение вместе с уличным датчиком температуры

Погодозависимые датчики ставят для автонастройки температуру под погодные условия. Например, при резком похолодании они дают команду на увеличение температуры пола.

Вентиль поворачивается максимум на 90 градусов. Контроллер делит их на 20 отрезков по 4,5 градуса и каждые 20 секунд проверяет подаваемую температуру. Если фактическая температура не соответствует оптимальной, вентиль поворачивается на 1 деление. Кроме того, некоторые виды могут снижать подачу воды, когда дома никого нет.

Конечно, это можно делать вручную, и каждый раз подкручивать вентиль, но устанавливать каждый раз оптимальный режим подогрева будет трудно.

Смесительный узел для теплого пола своими руками: назначение и устройство

Если кто-то вам скажет, что смесительный узел теплого пола – это всего лишь распределительный коллектор, который разделяет потоки теплоносителя на группы (так сказать, поставляет его в различные участки теплого пола), смело можете обвинять его в некомпетентности в данном вопросе.

На самом деле то, о чем они говорят (распределительной гребенке или коллекторе), является всего-навсего только частью смесительного узла, включающего еще массу различного оборудования, которое служит не только для управления работой теплого пола, но и для оптимизации этой самой работы.

В общем, система эта сложная, и с ее устройством следует разобраться подробнее – чем мы с вами и займемся дальше. И начнем с того самого коллектора, который большинство начинающих сантехников путают со смесительным узлом теплого пола.

Коллектор или распределительная гребенка – без нее само существование насосно-смесительного узла для теплого пола можно ставить под сомнение. Именно этот элемент узла в полной мере отвечает за равномерное распределение теплоносителя по всем отдельно взятым частям системы.

В смесительном узле устанавливается два таких коллектора – один подающий, а второй собирающий, так что название «распределительная гребенка» в некотором роде не совсем правильное.

Распределительная – это та, которая устанавливается на подаче теплоносителя к теплому полу, а собирающая – та, которая монтируется на обратном трубопроводе.

Популярные статьи  Идеи для кухни своими руками: рассмотрим оригинальные варианты по организации хранения кухонного инвентаря

Внешне и конструктивно они схожи друг с другом и представляют собой трубку большого диаметра, сбоку которой имеются резьбовые ответвления.

Чтобы было более понятно, скажу так – скрученные воедино пять, шесть и более тройников одного типа и одного диаметра. Вот вам и первая наметка по поводу решения вопроса, как сделать смесительный узел для контура теплого пола?

Гидрострелка, которая, по сути, и является самым что ни на есть настоящим смесителем для теплого пола – именно она смешивает свежий теплоноситель с уже «отработанным», восстанавливает его температуру до исходного значения и снова отправляет в распределительный коллектор, который, в свою очередь, подает его в каждую отдельно взятую ветку водяного теплого пола.

Устанавливается гидрострелка в самом начале смесительного узла – она представляет собой патрубок, соединяющий подачу и обратку системы отопления.

Точно такая же стрелка монтируется после котлов, перед распределительными гребенками в топочной – естественно, разница между ними заключается в размерах и способности прогонять через себя тот или иной объем теплоносителя.Трехходовой кран. Его назначение сводится к отладке процесса смешения теплоносителя в гидрострелке – он устанавливается внизу патрубка, соединяющего подачу и обратку. Одновременно он выполняет функцию тройника.

Именно по этой причине, если говорить о заводской гидрострелке для теплого пола, то она изготавливается уже в комплекте с трехходовым краном. Изменяя положение этого крана, добиваются эффективной работы теплого пола, а в частности эффективного повторного использования «отработанного» теплоносителя.

Насос. Без него также не обойтись – именно он заставляет теплоноситель быстро перемещаться по всем трубопроводам и эффективно прогревать их.

Монтируется он на обратный трубопровод, между гидрострелкой и собирающим коллектором. По аналогии с ним на подаче, между гидрострелкой и распределительной гребенкой, устанавливается термореле – оно необходимо только в случае изготовления автоматического смесительного узла. Если говорить о ручном варианте управления, то от него можно отказаться полностью.

Запорная арматура– монтаж смесительного узла теплого пола предусматривает использование двух видов запорной арматуры – это обычные шаровые краны, которые монтируются до смесительного узла (в их задачи входит отсекать узел целиком от системы отопления) и регулирующие краны, посредством которых производится отладка работоспособности системы.

Автоматы для сброса воздуха – как правило, монтируются в конце коллекторов. В ручном варианте они могут быть заменены обычными шаровыми кранами или кранами Маевского.

Вот так выглядит со стороны схема смесительного узла теплого пола – по крайней мере, ее профессиональный вариант.

Если говорить об изготовлении такого узла своими руками, то, естественно, она может быть упрощена по максимуму. О том, как устроен и работает самодельный смесительный узел для теплого пола, мы и поговорим дальше.

Сборка готового комплекта

Самый простой и надежный способ, но более дорогой — это купить готовый комплект насосно-смесительного узла и коллекторной группы. Руководство по сборке заводского комплекта содержит пошаговые инструкции, что позволяет собрать его своими руками даже неопытному мастеру.

Сборка готового комлекта насосно- смесительного узла и коллекторной группы

Подключение труб теплого пола к коллектору производится с учетом пропускной способности распределительных гребенок и составленной схемы с обозначением размеров труб, точек их соединения с элементами отопительной системы и местами укладки. Работы по подключению водяного контура проводят после установки коллектора и системы защиты (байпас, воздушный клапан).

По окончании работ, соединения проверяют на герметичность. Для этого коллектор для теплого пола с расходомером подключают к главному насосу, который нагнетает требуемое давление, и оставляют систему на 24 часа. Если за сутки не произошло изменение установленных параметров – смесительный узел можно смело эксплуатировать. Все проверки должны проводиться до укладки финишного напольного покрытия.

Если вы задались целью собрать систему распределения водяного теплого пола самостоятельно, а не покупать готовый комплект, то рассмотрим более дешевые варианты конструкций своими руками.

Из профильной металлической трубы

Коллекторная група из профильной трубы

Перед изготовлением коллектора необходимо составить схему с расположением всех элементов узла. В качестве материала изготовления лучше выбрать стальные трубы с квадратным типом сечения. Такой вид несложен в обработке, что существенно снижает трудозатраты на установку патрубков.

Коллекторы из профильной трубы применяются в отопительной схеме объектов с большим количеством контуров и гидравлическим разделителем. Параметры трубы квадратного сечения – 80*80 или 100*100 мм

Поэтапный процесс производства сборной конструкции распределительного узла выглядит следующим образом:

Сборка коллектора из металлической профильной трубы

Как самим сделать коллектор для теплого пола своими руками?

Собрать коллектор для тёплых гидрополов своими руками несложно. Но надо заранее ознакомиться, как он  работает, и произвести расчёты.

КОЛЛЕКТОР ДЛЯ ТЁПЛОГО ПОЛА — СВОИМИ РУКАМИ!!!

Расчет

Прежде чем приступать к расчёту:

  1. Определите количество веток системы пола, согласно подготовленной схеме.
  2. Выявите, какое число отопительных приборов, так же будут подсоединяться к данному узлу.
  3. Определите способ регулировки и процесс контроля в гребёнке.
  4. Выберите место установки устройства — оно влияет на конструктивные особенности и размещение патрубков.

После, можно переходить к расчёту всех параметров системы, таких как: температура теплоносителя, расход воды всеми контурами, определение места расположения участков.

Кроме того, чтоб прибор эффективно выполнял поставленную перед ним задачу, и не препятствовал перемещению жидкости, следует соблюдать такое правило — распределительный коллектор должен иметь диаметр с площадью сечения, которая  равна или больше S сечений всех труб магистрали.

Подбор материала

Для сборки самодельного коллектора потребуются:

  1. Гребёнка — кусок трубы, имеющий отверстия, со  вставленными в них патрубками, для соединения с контурами тёплого пола. Конструкция продаётся в готовом виде, но можно сварить из металлических или полипропиленовых частей самим.
  2. Регулирующие вентиля — они нужны для каждой ветки пола, устанавливаются на гребёнку подачи.
  3. Воздухоотводчик — он необходим, чтобы сбрасывать воздух из магистрали.
  4. Кронштейны — необходимы для крепления прибора к стене.
  5. Сливной кран — через него будет сливаться теплоноситель.
  6. Тройники и соединители.

Смесительный узел для теплого пола своими руками: схемы, инструкция по установке

Из этих стандартных деталей можно  самим смастерить коллектор. Кроме гребёнки, в распределительный узел тёплого пола входит: трёх или двухходовой кран, насос, запорные арматуры.

 Сборка

Сделать коллектор своими руками дело несложное. При использовании полипропиленовых комплектующих — их нужно спаять, соблюдая герметичность.

Процесс изготовления полипропиленовой гребёнки своими руками:

  1. Свариваем блок подачи — берём ППУ трубу размером 32 мм и тройники такого же диаметра. Количество тройников зависит от числа контуров пола. Сначала отмеряем глубину захода трубы в тройник, и ставим метку. С помощью паяльника для полипропиленовых изделий спаиваем трубу с тройником.

Смесительный узел для теплого пола своими руками: схемы, инструкция по установке

Смесительный узел для теплого пола своими руками: схемы, инструкция по установке

  1. Отмеряем от тройника по трубопроводу расстояние захода трубы в тройник, который мы измеряли ранее. По отмеченной линии производим отрез трубы и зачищаем края.

Смесительный узел для теплого пола своими руками: схемы, инструкция по установке

  1. Припаиваем к нижнему выходу тройника муфту с краном.

Смесительный узел для теплого пола своими руками: схемы, инструкция по установке

  1. Повторяем выше прописанные операции со вторым тройником. Полученную деталь привариваем к первой заготовке. Количество таких заготовок зависит от числа контуров тёплого пола.

Смесительный узел для теплого пола своими руками: схемы, инструкция по установке

  1. Припаиваем к одному краю полученной гребёнки тройник, на котором будем размещать на одном конце воздухоотводчик, а на другом — шаровой сливной кран.
  2. Прикручиваем шаровой кран, устанавливаем воздухосбрасыватель.

Смесительный узел для теплого пола своими руками: схемы, инструкция по установке

  1. По такому-же принципу изготавливаем гребёнку обратки. Только вместо шаровых кранов, на патрубках размещаем регулировочные вентиля.

Смесительный узел для теплого пола своими руками: схемы, инструкция по установке

  1. Фиксируем подготовленные гребёнки (подачу и обратку), на крепёжном кронштейне.

Остаётся данный узел для тёплого пола закрепить, подключить его к источнику питания, и подсоединить циркуляционный насос, он обеспечит движение теплоносителя.

Монтаж и подключение узла подмеса

Смесительный узел для теплого пола своими руками: схемы, инструкция по установке

Установка смесительного узла не представляет больших трудностей. Сегодня существует немало схем и инструкций, следуя которым все можно сделать своими руками. Первым делом выбираете место, где будет осуществляться монтаж смесительного узла. Его установка всегда выполняется до коллектора. Далее, подключаете его к трубе подачи и обратки. В обязательном порядке монтируется температурный датчик, обычно он идет в комплекте изделия. Когда узел установлен, пришло время его подключения.

Популярные статьи  Какая подложка под ламинат лучше?

Процесс подключения включает в себя несколько этапов настройки смесительного узла. Для этого вам необходимо настроить датчики температуры, задать оптимальную температуру для теплоносителя, а также смонтировать оставшиеся элементы. Благодаря современным технологиям процедура монтажа и подключения смесительного узла не займет у вас много времени. А подробные инструкции позволят выполнить все работы своими руками.

Обустройство насосно-смесительного узла

Каждый производитель предлагает свои конструктивные решения смесителей для тёплых полов. Однако готовые узлы, особенно импортные, достаточно дорогие, тогда как собрать такое устройство можно самостоятельно из отдельных элементов. Как сделать такой бюджетный вариант, мы расскажем далее, взяв за основу вариант с трёхходовым клапаном.

Элементы для сборки

Приобретаете все компоненты, необходимые для сборки узла.

Что требуется для сборки смесительного узла

Основные детали для контура в помещении площадью 20 м кв.:

  • циркуляционный насос мощностью 15/4;
  • два терморегулируемых коллектора;
  • смесительный клапан;
  • два обратных клапана;
  • фитинги с накидной гайкой (обычно 16х2);
  • муфты с переходом на наружный и внутренний радиус;
  • сантехнический лён для уплотнения соединений;
  • силиконовый герметик Unipak.

Коллектор теплого пола

Размеры соединительной арматуры подбираются в соответствии с мощностью системы и диаметра трубопровода.

Таблица. Пошаговая инструкция по сборке.

Шаги, фото
Описание действий

Шаг 1

На смесительном клапане есть стрелка, которая показывает направление движения теплоносителя. С той стороны, где она красная, должен быть вход трубы с горячей водой.

Шаг 2

Снизу находится вход обратки.

Шаг 3

Берёте переходную муфту, отделяете небольшую прядь льна и наматываете его на резьбу насухую. Форма намотки значения не имеет, попадать по шагу резьбы необязательно.

Шаг 4

Затем выдавливаете поверх льна немного герметика и пальцем распределяете его по всей окружности резьбы. Старайтесь это делать аккуратно, чтобы герметик не попал внутрь муфты.

Шаг 5

Прикручиваете переходник к смесительному клапану с той стороны, откуда будет выходить вода для контура пола.

Шаг 6

Чтобы затянуть соединение, можно воспользоваться вставленными внутрь втулки пассатижами. Выдавленные при этом излишки герметика следует убрать салфеткой.

Шаг 7

Аналогично с противоположной стороны (откуда будет заходить горячая вода) с помощью переходника с двухсторонней резьбой к смесительному тройнику присоединяется обратный клапан. Соединение хорошо затягиваете разводным ключом и снова протираете насухо.

Шаг 8

После того как втулка будет хорошо затянута, прикручиваете сам клапан

Его очень важно правильно поставить. Ориентируйтесь по стрелочке на корпусе, которая показывает направление движения воды.

Шаг 9

Обратный клапан будет стоять в нижней части смесителя – там, где в него будет заходить остывшая вода из обратного трубопровода.

Шаг 10

К обратному клапану присоединяется тройник с вентилем, через который коллектор будет сообщаться со смесителем.

Шаг 11

Сам смесительный узел уже собран

Теперь нужно присоединить к нему остальное. Сначала насос, предварительно установив на соединение резиновую прокладку.

Шаг 12

Насос будет находиться слева, на выходе из смесителя.

Шаг 13

Снизу к тройнику через угловой переходник присоединяется коллектор.

Шаг 14

На выходное отверстие насоса навинчивается фитинг. В данном случае он полипропиленовый, но может быть и любой другой. Главное – качественно выполнить соединение.

Шаг 15

Для того чтобы потом можно было закрепить узел на стене и обеспечить коллектору отступ для прохождения под ним трубы обратки, воспользуйтесь сантехническим хомутом. Обычно он крепится на шпильку, но в данном случае мастер отрезал 2 см от пропиленовой трубы, чтобы воспользоваться ею как подставкой.

Шаг 16

Гайка хомута как раз идеально входит в отверстие трубки.

Шаг 17

Устанавливаете хомуты. В данном случае их будет три: под коллектором обратки, под полипропиленовым фитингом слева от насоса и справа, под вентилем на входе горячей воды.

Шаг 18

Когда вы покупаете узел в сборе от производителя, в комплекте есть специальный экран, на который он устанавливается. Так как мы собираем его сами, в качестве экрана можно использовать кусок листа OSB, вырезанного по нужному размеру. Поставьте на него собранный узел, подложите в нужных местах хомуты с подставками и обрисуйте их контуры, чтобы было видно, где выполнять крепления.

Шаг 19

Теперь коллектор нужно снять и закрепить хомуты к панели.

Шаг 20

Для этого в них по центру нужно просверлить тонкие отверстия, и саморезами прикрутить к плите.

Шаг 21

Когда смесительный узел будет установлен на штатное место и зафиксированным хомутами, останется только присоединить к нему со стороны насоса коллектор тёплого пола.Примечание! В данном случае мастер собирает эту часть конструкции из полипропилена, но так как у вас наверняка нет для него специального паяльника, можно использовать соединительную арматуру из латуни.

Как выглядит собранный смесительный узел

В конечном итоге смесительный узел ручной сборки будет выглядеть так, как показано на фото, и мы очень надеемся, что у вас всё получилось.

Два метода организации узла подмеса

Смесительный узел для теплого пола своими руками: схемы, инструкция по установке

Коллектор не только управляет и анализирует температуру поступающего теплоносителя, он также осуществляет его циркуляцию. Состоит коллекторный узел из двух деталей:

  1. Предохранительный клапан питает греющий контур горячим теплоносителем по потребности, а также анализирует температуру на входе.
  2. Циркуляционный насос обеспечивает необходимое движение теплоносителя по греющим контурам. Благодаря этому поверхность пола прогревается равномерно.

Помимо этих двух важных деталей, в комплект могут включаться и другие дополнительные элементы:

  • Узел защиты от больших нагрузок.
  • Байпас.
  • Отсекающий и дренажный клапан.
  • Воздухоотводчик.

Работа смесительного узла организовывается с использованием двухходового и трехходового клапана. На двухходовом клапане установлен термостат с инфракрасным датчиком. Он анализирует температуру поступающего теплоносителя. Имеющаяся головка клапана открывает или закрывает подачу горячего теплоносителя. Зачастую такой клапан называют питающим. Как же происходит процесс смешивания горячей и холодной воды? Текущая вода по системе двигается по кругу. Головка предохранителя то открывает, то закрывает клапан для подмешивания горячей воды.

Смесительный узел для теплого пола своими руками: схемы, инструкция по установке

Что касается трехходового клапана, то он выполняет одновременно две функции: байпасного крана балансировки и питающего клапана. В нем происходит смешиваний воды, которая поступает из системы теплого пола обратно уже остывшей. Клапан, оснащенный тремя ходами, зачастую оборудуется сервоприводом. В таком случае происходит управление погодозависимым контролером и термостатом. В корпус клапана помещена заслонка, которая вмонтирована между трубами горячей и холодной воды, эта зона имеет 90°. Благодаря этому существует возможность настраивать температуру в точности до 1°С.

Но, несмотря на все эти положительные моменты, трехходовой клапан имеет свои недостатки. Например, резкая подача охлажденной воды в трубы может вызвать скачок сильного давления. Кроме этого, он нуждается в щепетильной регулировке. Если будут хоть малейшие сбои в настройке, температура теплого пола значительно изменится.

Некоторые решают монтировать клапаны с ручной регулировкой. Но в таком случае очень сложно настроить каждый отдельный контур на одинаковую температуру. Поэтому в большинстве случаев практикуется система с автоматической регулировкой. Для этой цели устанавливается погодозависимый контроллер, который анализирует температуру на улице каждых 20 секунд, как следствие в отопительную систему подает сигнал на корректировку температуры в большую или меньшую сторону.

Смесительный узел для теплого пола своими руками: назначение и устройство

Если кто-то вам скажет, что смесительный узел теплого пола – это всего лишь распределительный коллектор, который разделяет потоки теплоносителя на группы (так сказать, поставляет его в различные участки теплого пола), смело можете обвинять его в некомпетентности в данном вопросе. На самом деле то, о чем они говорят (распределительной гребенке или коллекторе), является всего-навсего только частью смесительного узла, включающего еще массу различного оборудования, которое служит не только для управления работой теплого пола, но и для оптимизации этой самой работы. В общем, система эта сложная, и с ее устройством следует разобраться подробнее – чем мы с вами и займемся дальше. И начнем с того самого коллектора, который большинство начинающих сантехников путают со смесительным узлом теплого пола.

  1. Коллектор или распределительная гребенка – без нее само существование насосно-смесительного узла для теплого пола можно ставить под сомнение. Именно этот элемент узла в полной мере отвечает за равномерное распределение теплоносителя по всем отдельно взятым частям системы. В смесительном узле устанавливается два таких коллектора – один подающий, а второй собирающий, так что название «распределительная гребенка» в некотором роде не совсем правильное. Распределительная – это та, которая устанавливается на подаче теплоносителя к теплому полу, а собирающая – та, которая монтируется на обратном трубопроводе. Внешне и конструктивно они схожи друг с другом и представляют собой трубку большого диаметра, сбоку которой имеются резьбовые ответвления. Чтобы было более понятно, скажу так – скрученные воедино пять, шесть и более тройников одного типа и одного диаметра. Вот вам и первая наметка по поводу решения вопроса, как сделать смесительный узел для контура теплого пола?

  2. Гидрострелка, которая, по сути, и является самым что ни на есть настоящим смесителем для теплого пола – именно она смешивает свежий теплоноситель с уже «отработанным», восстанавливает его температуру до исходного значения и снова отправляет в распределительный коллектор, который, в свою очередь, подает его в каждую отдельно взятую ветку водяного теплого пола. Устанавливается гидрострелка в самом начале смесительного узла – она представляет собой патрубок, соединяющий подачу и обратку системы отопления. Точно такая же стрелка монтируется после котлов, перед распределительными гребенками в топочной – естественно, разница между ними заключается в размерах и способности прогонять через себя тот или иной объем теплоносителя.
  3. Трехходовой кран. Его назначение сводится к отладке процесса смешения теплоносителя в гидрострелке – он устанавливается внизу патрубка, соединяющего подачу и обратку. Одновременно он выполняет функцию тройника. Именно по этой причине, если говорить о заводской гидрострелке для теплого пола, то она изготавливается уже в комплекте с трехходовым краном. Изменяя положение этого крана, добиваются эффективной работы теплого пола, а в частности эффективного повторного использования «отработанного» теплоносителя.
  4. Насос. Без него также не обойтись – именно он заставляет теплоноситель быстро перемещаться по всем трубопроводам и эффективно прогревать их. Монтируется он на обратный трубопровод, между гидрострелкой и собирающим коллектором.
  5. По аналогии с ним на подаче, между гидрострелкой и распределительной гребенкой, устанавливается термореле – оно необходимо только в случае изготовления автоматического смесительного узла. Если говорить о ручном варианте управления, то от него можно отказаться полностью.

  6. Запорная арматура – монтаж смесительного узла теплого пола предусматривает использование двух видов запорной арматуры – это обычные шаровые краны, которые монтируются до смесительного узла (в их задачи входит отсекать узел целиком от системы отопления) и регулирующие краны, посредством которых производится отладка работоспособности системы.
  7. Автоматы для сброса воздуха – как правило, монтируются в конце коллекторов. В ручном варианте они могут быть заменены обычными шаровыми кранами или кранами Маевского.
Популярные статьи  Нашла замену плитке в Леруа: как бюджетно отделать кухню

Вот так выглядит со стороны схема смесительного узла теплого пола – по крайней мере, ее профессиональный вариант. Если говорить об изготовлении такого узла своими руками, то, естественно, она может быть упрощена по максимуму. О том, как устроен и работает самодельный смесительный узел для теплого пола, мы и поговорим дальше.

Смесительный узел — состав и комплектность

Узел подмеса работает таким образом:

От котла теплоноситель при температуре 75 — 90 градусов поступает в контур теплого пола. Предохранительный клапан не пропускает воду такой температуры, перкрывая поток и одновременно открывает доступ остывшей воды из обратки. Когда температура достигает нужной величины в 30 — 32 градуса, клапан открывается и теплоноситель попадает в греющий регистр. Давление в системе создается циркулярным насосом специальной конструкции с несколькими режимами регулировки мощности.

Основные компоненты узла подмеса:

  • циркулярный насос;
  • предохранительный клапан;
  • байпас — устройство, предохраняющее систему от перегрузок;
  • спускные водяные клапаны;
  • отводчики воздуха из системы отопления.

Двухходовой предохранительный клапан

Другое его название — питающий. Применяется в большинстве управляющих систем для теплого пола. Назначение — точная регулировка температурного режима путем смешивания остывшей воды из обратки и горячей из котла.

Клапаны выпускаются в корпусах из латуни или чугуна.

Контруктивно двухходовые смесители выпускаются в таких исполнениях:

  • с пневматическим управлением;
  • гидравлические;
  • электроприводные.

Двухходовые клапаны работают плавно, поддерживаю оптимальную температуру в системе. Их применение оправдано при отапливаемой площади до 200 квадратных метров. При более обширных системах интенсивное охлаждение регистров приводит к постоянной работе клапана на максимальной температуре теплоносителя.

Трехходовой смесительный клапан

Рабочим органом этого устройства является конический затвор, садящийся на седло в корпусе. Регулировка температуры теплоносителя производится смешиванием сред с различными температурами. Недостаток устройства заключается в его полном открытии при получении сигнала от термостата, в результате чего в систему теплого пола подается вода из котла с температурой до 95 градусов. Это может привести к выходу из строя труб контура.

Пропускная способность устройства ниже, чем у двухходового устройства, и регулировка происходит в волнообразном режиме. Рекомендуется для использования в системах площадью более 250 квадратных метров.

в трехходовых смесителя применяются различные виды внешних приводов:

  • термостатические — перемещение запорно — регулирующего элемента происходит под воздействием расширяющейся термочувствительной жидкости в корпусе прибора. Это основной вид клапанов для теплого водяного пола;
  • термостатические головки — получают сигнал с внешнего датчика, размещаемого в потоке теплоносителя. Регулировка такими устройствами производится точнее;
  • электроприводные — сигналом для срабатывания являются данные, поступающие в непрерывном режиме с контроллера, считывающего объективную информацию о температуре теплоносителя;
  • сервоприводные — работают без применения контроллера, получая сигнал непосредственно от датиков температуры.

Обеспечение перемещения теплоносителя в системах отопления естественным образом связано с рядом обязательных требований, а для систем теплого пола его принудительная циркуляция неизбежна. Для этой цели используются циркуляционные насосы.

Различают два основных вида таких агрегатов: насосы с мокрым и сухим ротором. Их различие состоит в том, что в первых ротор находится внутри перемещемой среды, в результате чего обеспечивается смазка и охлаждение подшипников. Такой насос работает пости бесшумно и может использоваться внутри жилых зданий. У агрегатов с сухим приводом рабочая камера отделена от ротора перегородкой, поэтому такие насосы нуждаются в регулярном обслуживании. Они при работе создают шум, поэтому их устанавливают в обособленных помещениях или зданиях (котельные).

Байпас

Это предохранительное устройство, устанавливаемое между прямой и обратной трубой системы отопления. Оно представляет собой отрезок трубы, размер которой на одну позицию меньше, чем основная труба. Чаще всего его размер составляет 1/2 дюйма. При необходимости вмешательства в систему отопления, можно отключить на время нужный узел, подлежащий ремонту или замене.

Оцените статью
