Система полива своими руками: пошаговая инструкция и схемы

Содержание

Шланг для капельного полива – оптимальный вариант для орошения

Сочащийся шланг для капельного полива – автоматический полив грядок

Система капельного полива позволяет осуществлять орошение огородных или садовых участков без лишних затрат энерго- и водоресурсов. Все изделия производят из прочного материала, благодаря чему их эксплуатационный срок (при условиях правильного использования) достигает трех-пяти лет.

  • Автоматический полив грядок
  • Монтаж капельного полива
  • Шланг на катушке для полива

Рекомендуем ознакомиться

Поскольку капельное орошение специалистами в области сельского хозяйства признается самым эффективным методом увлажнения культур и растений, спрос на системы для полива очень высок. Но это не сказывается на ценовой политике производителя, и купить устройство для орошения может себе позволить любой фермер.

https://youtube.com/watch?v=Uz-rcDRbOiQ

Виды шланга для капельного орошения

В разных условиях актуальны разные системы капельного орошения. Кому-то проще спрятать систему в землю, кто-то наоборот, стремится ее приподнять. Производители стараются угодить всем, выпуская разные модификации системы.

  • Сочащийся шланг – предназначается для прокладки под грунтом. Плотный ПВХ шланг, имеющий микропористую структуру, которая позволяет воде беспрепятственно сочиться сквозь отверстия в стенке. Основная задача – увлажнение почвы вокруг растения. Удобно применять при поливе помидор, которые не любят попадания влаги на листья.
  • Дождеватель – предназначается для орошения грядок, газонов и клумб. Максимальны размеры – 22 м, но при необходимости длину шланга можно как увеличивать, так и уменьшать. Более того, для максимально эффективного орошения дождеватель имеет фитинги – дополнительные системы соединения.
  • Ленточный шланг для капельного полива – самый дорогостоящий вариант. Основное отличие – максимально допустимая длина варьируется в пределах от 10 до 30 м. Он может применяться в паре с электротехникой. Благодаря особой конструкции и тонким стенкам, обеспечивается достаточно плотная намотка на барабан.

Все изделия для капельного полива в использовании универсальны и подлежат доработке и изменениям конфигураций. Например, если в системе недостаточное давление воды, устанавливаются дополнительные капельницы и фитинги (пластмассовые переходники для соединения шланг и труб).

Это делается, чтобы полив капельным способом был максимально эффективным. Также следует упомянуть, что допускается применение патрубка, как в качестве оросителя, так и как портативный временный водопровод. К примеру, для организации питания из колодца либо для подачи воду в сауну, необходимо просто подсоединиться к погружному насосу.

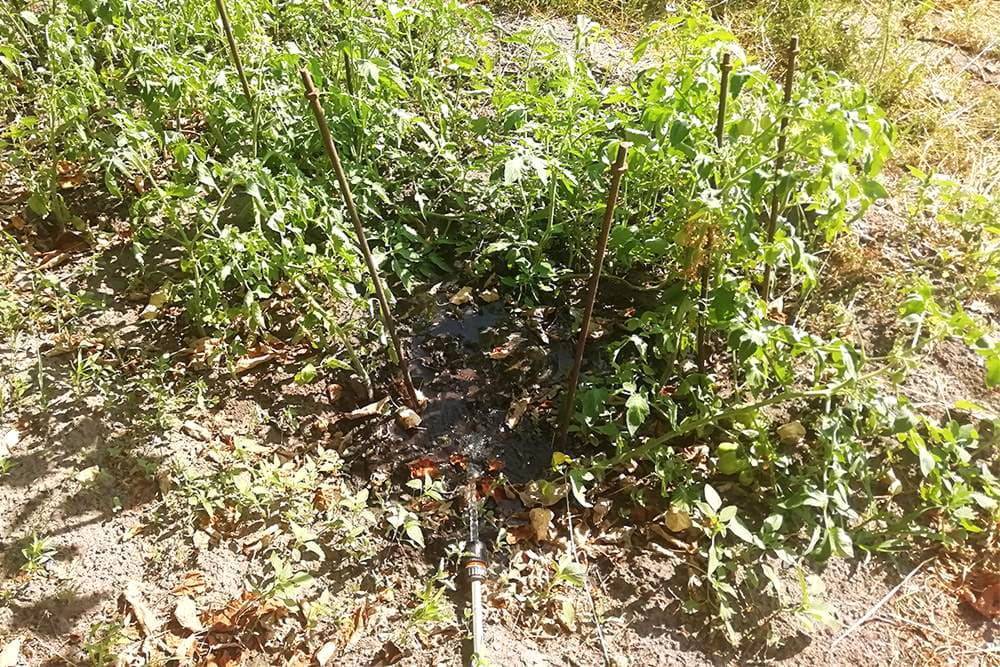

Капельный полив – работа в действии

Капельное орошение – система автоматического полива, которая позволяет существенно уменьшить расход воды, где-то до 40 %, и поддерживать жизнеспособность сельскохозяйственной культуры или растения. Основное преимущество капельного полива – возможность дозированно подавать влагу непосредственно к корням растений. Данная система продолжает работать даже при относительно слабом давлении воды в общем водопроводе. Шланг для орошения подсоединяется к стандартному разъему водопроводной колонки.

В самом начале шланга монтируется специальный блок, снижающий давление. Затем к основному шлангу крепятся шланги для полива.

Довольно распространенный вариант, когда шланг устанавливается на колышках, которые забиваются в землю вдоль всей грядки – это позволяет избежать загрязнения пор шланга. Орошение происходит посредством капельницы – именно они отвечают за регулирование подачи воды. Фильтры являются неотъемлемым элементом системы. Их основное предназначение – защита капельниц от загрязнения почвой. В основном, в одной системе полива применяется гравийный и сетчатый фильтры.

Вариации схем автоматического полива

Схема полива выбирается исходя из ландшафта местности и типов зеленых насаждений. Наиболее популярная схема полива, где применяется капельный автополив. Вода в систему труб закачивается насосной станцией. После насоса размещается система фильтров очистки воды.

Если есть необходимость внесения удобрений, в систему полива подключается накопительный узел, который включает в себя емкость, инжектор и запорный вентиль. Удобрения попадают в общую систему с помощью инжектора.

Автоматический полив участка с успехом применяют по спринклерной схеме при орошении цветов и газонов. Трубопроводы могут быть наземными и подземными. Подземная схема предпочтительнее, так как она не препятствует стрижке газонов. А сами разбрызгиватели устанавливаются в скрытых местах и выдвигаются в начале полива.

Количество линий полива рассчитывается, смотря на тип насаждений и давление воды в системе.

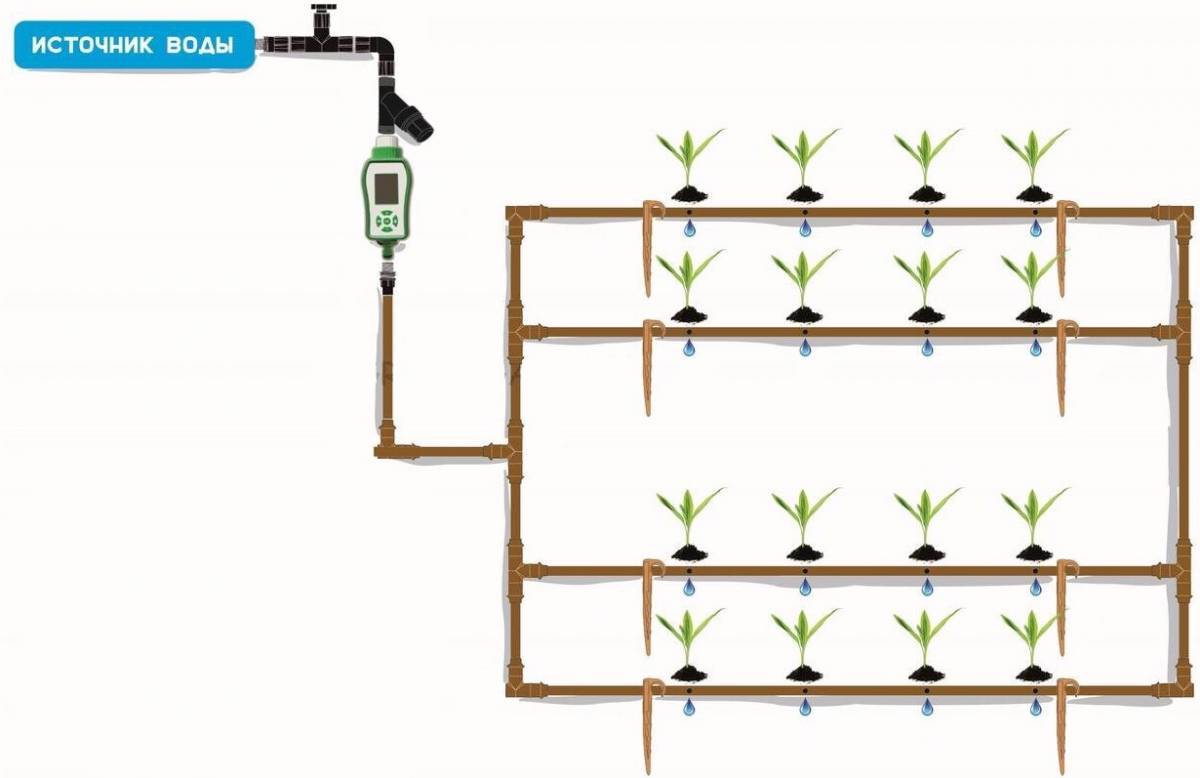

Схемы автоматической оросительной системы

В каждом конкретном случае схема устройства автополива индивидуальна. Вы можете составить её самостоятельно, предварительно изучив количество точек для орошения и составив собственные требования.

Если вы планируете вместе с поливом вносить удобрения, вам нужно предусмотреть в схеме узел для добавления питательных веществ. Минеральные и органические вещества будут полезны не только огородным культурам, но и цветникам с газонами.

Определитесь с количеством линий для полива – это поможет рассчитать длину шлангов и мощность насоса, который нужно приобрести. Что касается распылителей и капельниц, то их количество напрямую зависит от количества орошаемых растений.

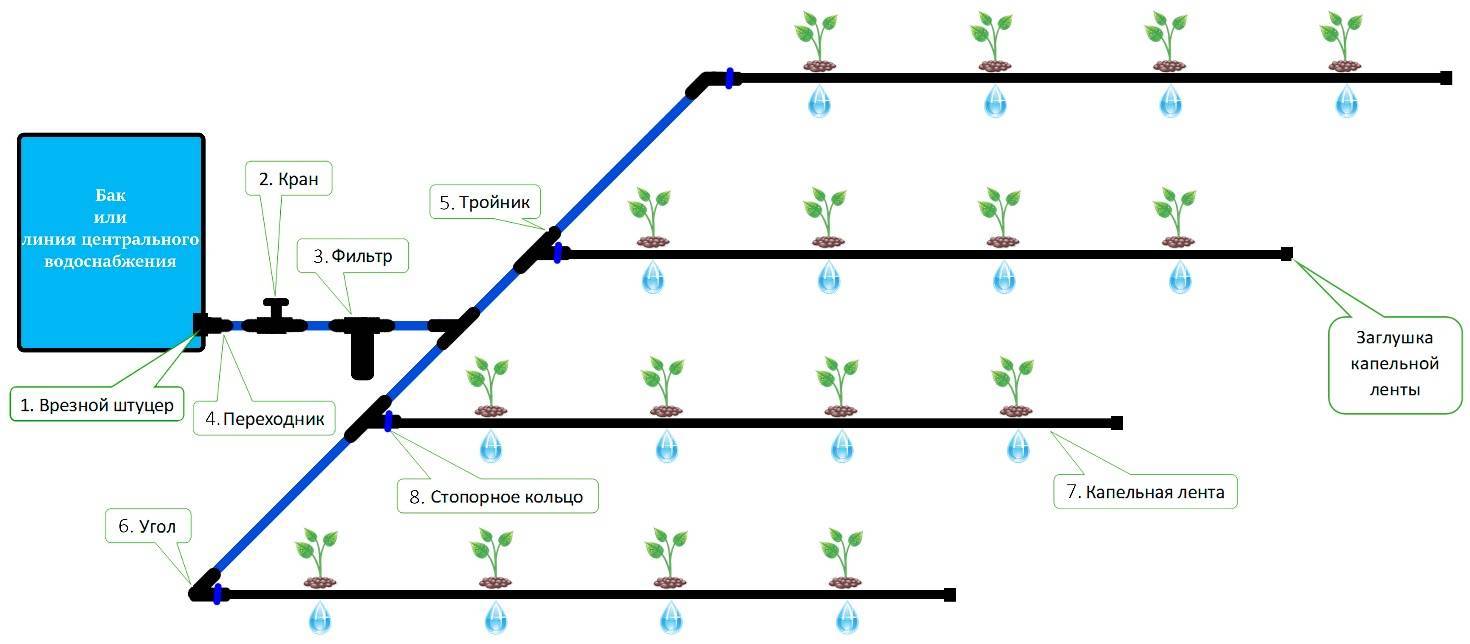

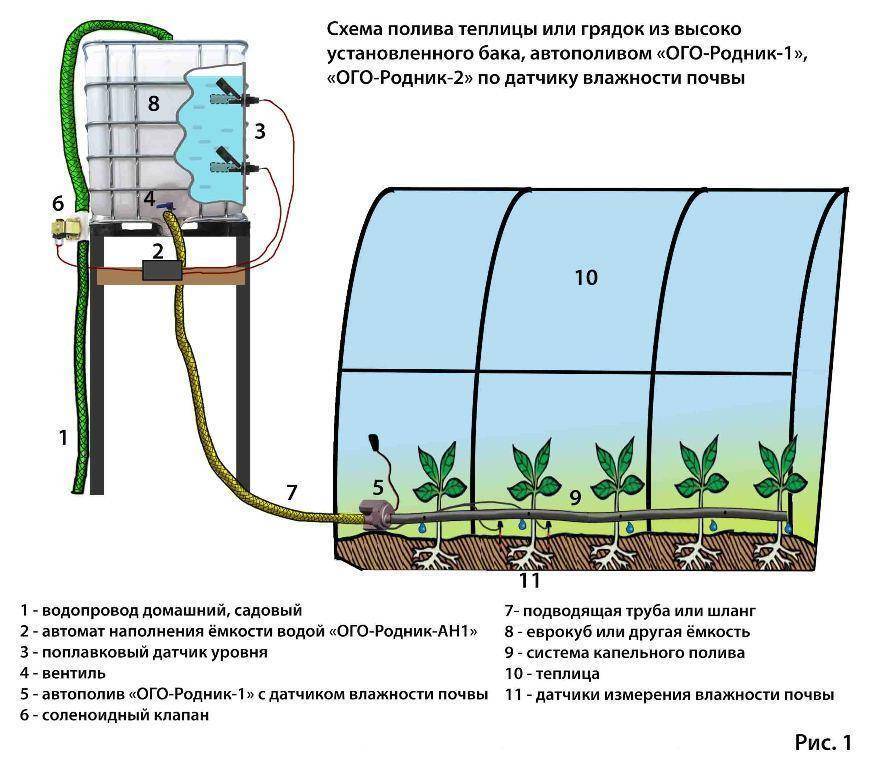

Примерная схема полива представлена на фото ниже:

Система полива своими руками: пошаговая инструкция и схемыФОТО: russad.ruЭта система позволяет предусмотреть все нюансы полива

Недостатки

Единственным недостатком системы капельного полива на даче может быть неравномерное распределение подаваемой воды

Очень важно отрегулировать подачу и напор. Желание сэкономить на расходе жидкости нередко приводит к следующей проблеме: больше всего воды выходит из первых отверстий в рукавах и меньше всего в последних

Популярные статьи  Как сделать жалюзи из обоев: пошаговая инструкция с фото

А если увеличить напор, то растения, находящиеся в самом начале установленной системы полива будут просто переувлажнены.

Установка капельного полива предполагает монтаж специальной дозаторной системы, превосходной регулирующий подачу воды, напор и давление.Дозатор приобретается в магазине или же изготавливается самостоятельно по принципу действия стандартной системы слива.

Элементы автополива

Для каждой системы применяются свои методики и конструкции, которые состоят из:

Элемент Описание
Основой элемент системы. С его помощью, по загруженной в него программе, задается необходимая частота полива. Как правило, дополнен датчиками влажности, которые регулируют норму увлажнения. Если соединить датчики со всей системой, они позволят отключить ландшафтный полив, если начнется атмосферный дождь.

Электромагнитные клапана

Помогают регулировать (открывать/закрывать) подачу воды в трубопроводную сеть на участке полива.

Фильтры

Нужны чтобы уберечь элементы поливальной установки от загрязненной воды. С их помощью срок службы всей системы мелиорации будет продлен.

Насосная станция

Если давление воды недостаточно для орошения прикорневой системы самотеком, в работу включается насос. Необходимую мощность выбирают, отталкиваясь от площади и типа орошения.

Трубы

Есть несколько типов. Диаметр и вид материала подбирается, отталкиваясь от площади полива  и разновидности поливальной системы.

Спринклер с форсункой

Устанавливаются на концевиках дождевых установок. Есть несколько разновидностей. Сделанная таким образом система позволяет участки полива перекрывать веером орошения.

Для локальных систем автополива, безусловно, являются важными такие составляющие как:

  1. Простота конструкции.
  2. Автоматическое управление поливом садового участка.
  3. Регулирование частоты и интенсивности полива.
  4. Разбить земельный участок по зонам полива в определенные часы и по графику.
  5. Возможность автоматического отключения конструкции во время ливня.
  6. Долговечность.

Домашняя система автополива своими руками применима для всех типов насаждений:

  • на открытом грунте;
  • в теплице;
  • на балконе или на подоконнике.

Разумеется, учитывая масштаб и площадь полива, способы и методики полива будут разные.

Эксплуатация и обслуживания самоделки

Для новичков-садоводов станут полезны некоторые практические советы по обслуживанию капельных систем полива:

  1. Предотвратить закупорку оросительных отверстий от мусора и почвы можно с помощью ненужной капроновой или х/б тряпки. Ей обматывают сосуд. Еще один способ защиты – обложить емкость соломой, чтобы она закрывала отверстия.
  2. Число используемой для микрополива тары берут в соответствии с количеством кустов. Оптимальный вариант – 1 к 1.
  3. Количество дырок, сквозь которые будет сочиться вода, делают в зависимости от типа земли – чем труднее она поглощает влагу, тем больше должно быть проколов. Так, для песчаника рекомендуемое значение – 2-3 штуки, а для суглинков потребуется 5-6.
  4. Объемы воды для орошения варьируются в зависимости от ряда факторов: погодных условий, типа почвы, графика посещения дачного участка. Для растений в открытом грунте, во время вегетации, хватит 3-4 л на неделю. Когда наступает цветение и формируются завязи, понадобится до 7 л. При устойчивой жаре расход воды увеличивается до 11-12 л за 3 дня. В теплицах количество влаги увеличивается за счет ее интенсивного испарения.
  5. Устанавливать микрополивочные конструкции в грунт лучше в начале сева.
  6. Сосуды располагают на расстоянии 15-20 см друг от кустов, погружая их на глубину до 12-15 см. Емкости можно устанавливать как по вертикали, так и под наклоном (угол около 40 градусов).

Если культура не особо требовательна к поливу, допускается установить один большой сосуд с расчетом на 2-4 куста. Только проколов надо сделать побольше.

Способы полива

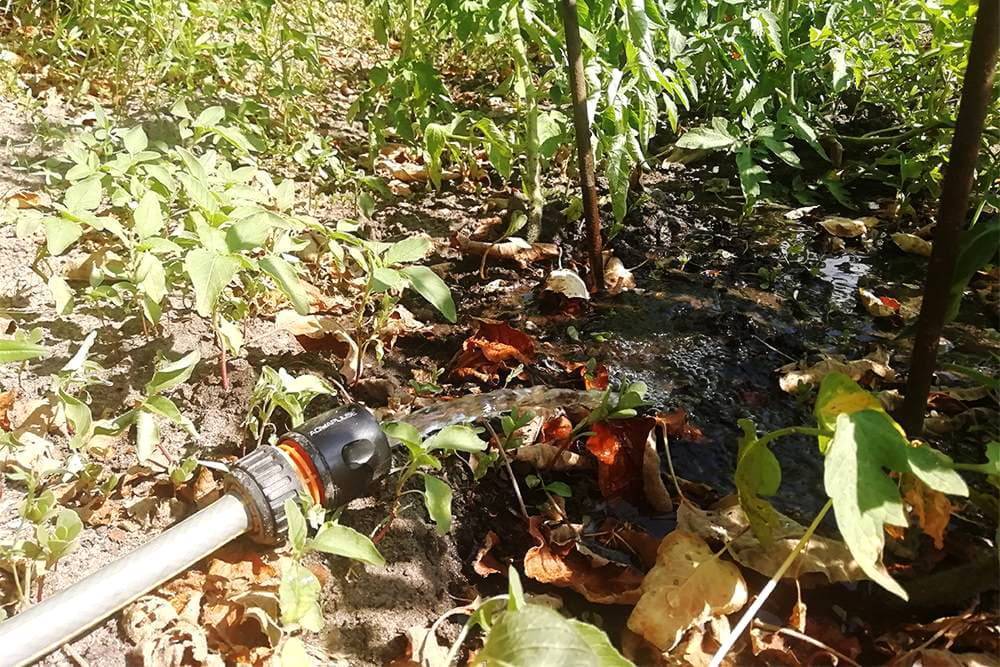

Из шланга. Это самый простой способ, но он работает, только если у грядки есть уклон, а напор воды достаточно сильный. Если напор маленький, вода не будет растекаться и польет только небольшой участок. Но и излишне сильный напор воды — тоже плохо: вода будет размывать землю и корни растений. А если у участка нет уклона, то независимо от напора вода будет просто разливаться в лужу в месте, где лежит шланг.

Расход воды при таком способе полива большой. У меня уходило от 30 до 50 м³ в месяц. Но хуже всего, что шланг приходилось постоянно перекладывать, чтобы полить все грядки. По сути, пока идет полив, нужно постоянно стоять на огороде, следить, где сейчас вода, и перекладывать шланг по мере необходимости. Если огород достаточно большой, как у нас, это может занять весь вечер.

Система полива своими руками: пошаговая инструкция и схемыТак я поливала огород четыре года назад. Каждые пять минут перекладывала шланг, чтобы полить весь участокСистема полива своими руками: пошаговая инструкция и схемыСейчас я поливаю из шланга только одну грядку в дальнем углу огорода, куда не провела капельный полив

Пистолет-распылитель. Насадка-распылитель надевается на шланг и рассеивает струю воды в разных режимах: можно поливать одиночной струей или делать душ, как в ванной. Я купила распылитель именно для того, чтобы устраивать растениям душ, а еще пистолетом, который включает и выключает воду нажатием ручки, удобно заливать лунки при посадке.

Распылитель оказался настоящим спасением, когда напор воды падал до минимума. Это у нас случается почти каждый вечер, когда в поселке все одновременно поливают огороды. Тонкой струйкой просто из шланга ничего не полить. Зато распылителю хватало и минимального давления.

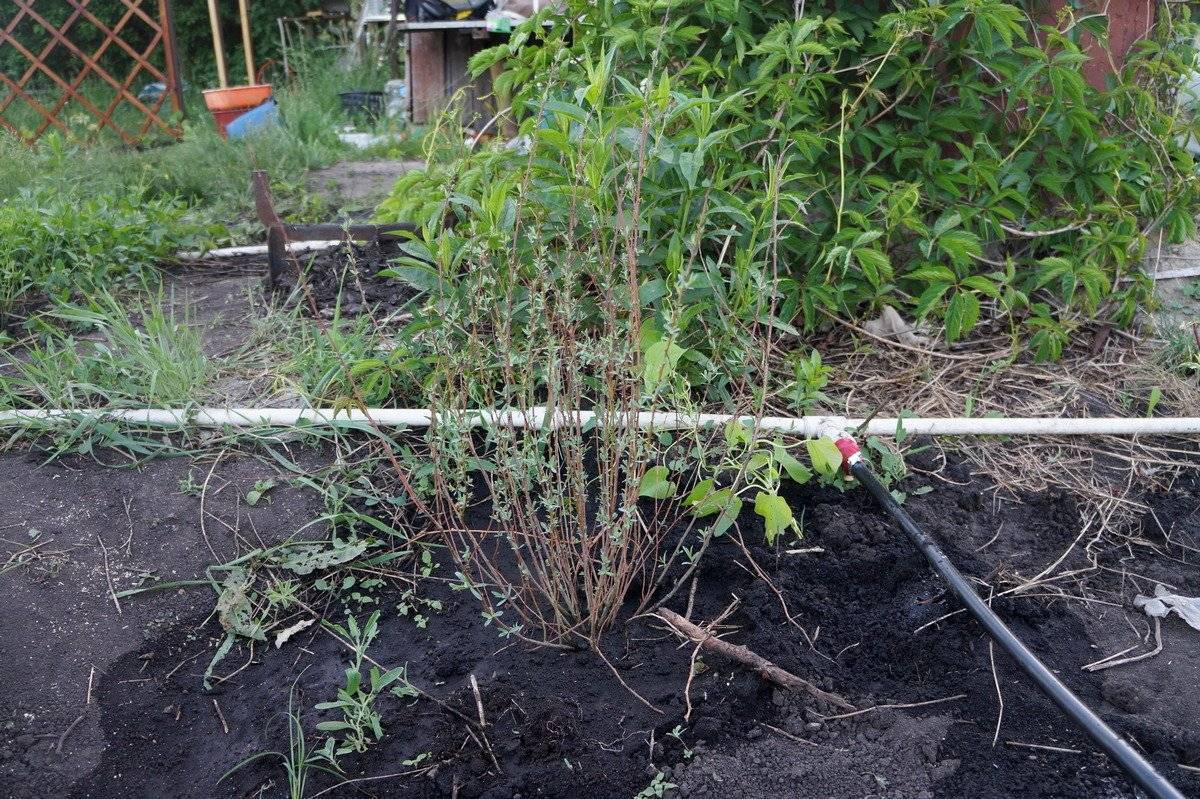

Организация капельного полива

Устройство капельного полива обеспечивает растения нужным количеством воды. Порции при этом являются небольшими. При правильно осуществлённом методе увлажняются корни растений и почва вокруг них. Разводка воды налаживает оптимальный режим питания культур. Они не пересыхают и не гниют, что часто происходит при переливе.

Ни одна капля жидкости не пропадает, если правильно провести капельный полив самому. Для осуществления поставленной задачи следует только подобрать нужные инструменты и материалы. После этого самодельную конструкцию сделать не составит труда.

Система полива своими руками: пошаговая инструкция и схемы

Что потребуется?

Чтобы смонтировать систему, следует взять несколько труб или пластиковых бутылок. Сам огородник делает выбор, что ему легче использовать. Если участок имеет небольшой размер, предлагается использование бутылок. Для большой территории лучше возьмите трубы. Рассмотрим каждый вариант более подробно.

Система полива своими руками: пошаговая инструкция и схемыСистема полива своими руками: пошаговая инструкция и схемы

Как сделать?

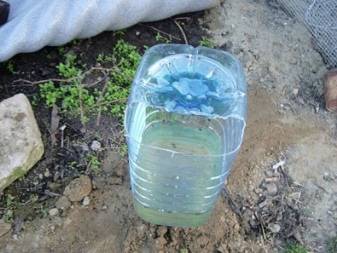

Для обустройства бутылочной разновидности берут полуторалитровую ёмкость. Её подвешивают над грядками горлом вниз или закапывают в почву. Предварительно в крышке проделывают несколько небольших отверстий, а в ёмкость наливают отстоявшуюся в течение нескольких дней воду.

Популярные статьи  Металлический забор из профлиста и штакетника своими руками: пошаговая инструкция

Сделать отверстия можно нагретой иглой. Обычно одна бутылка обеспечивает питание культуре в течение 5 суток. Дно в такой таре срезается, благодаря чему можно беспрепятственно пополнить запас жидкости.

Система полива своими руками: пошаговая инструкция и схемыСистема полива своими руками: пошаговая инструкция и схемы

При подготовке закапывают в почву резервуар для воды, укладывают несколько труб, соединив их переходниками и подведя к основному источнику влаги. На следующем этапе укладывают трубы небольшого размера с проделанными в их поверхности отверстиями.

От труб к каждому растению проводят спецответвления. Обычно применяют для этих целей остатки капельниц. Они позволяют увлажнять культуры, обеспечивая им питание.

Если вы не хотите столкнуться с засором, следует регулярно проводить прочистку конструкции. Для этого при входе в резервуар устанавливается фильтр. Он отделяет воду от грязи и песка. Поступает к культурам абсолютно чистая жидкость.

Системы автоматического полива с забором от водопровода

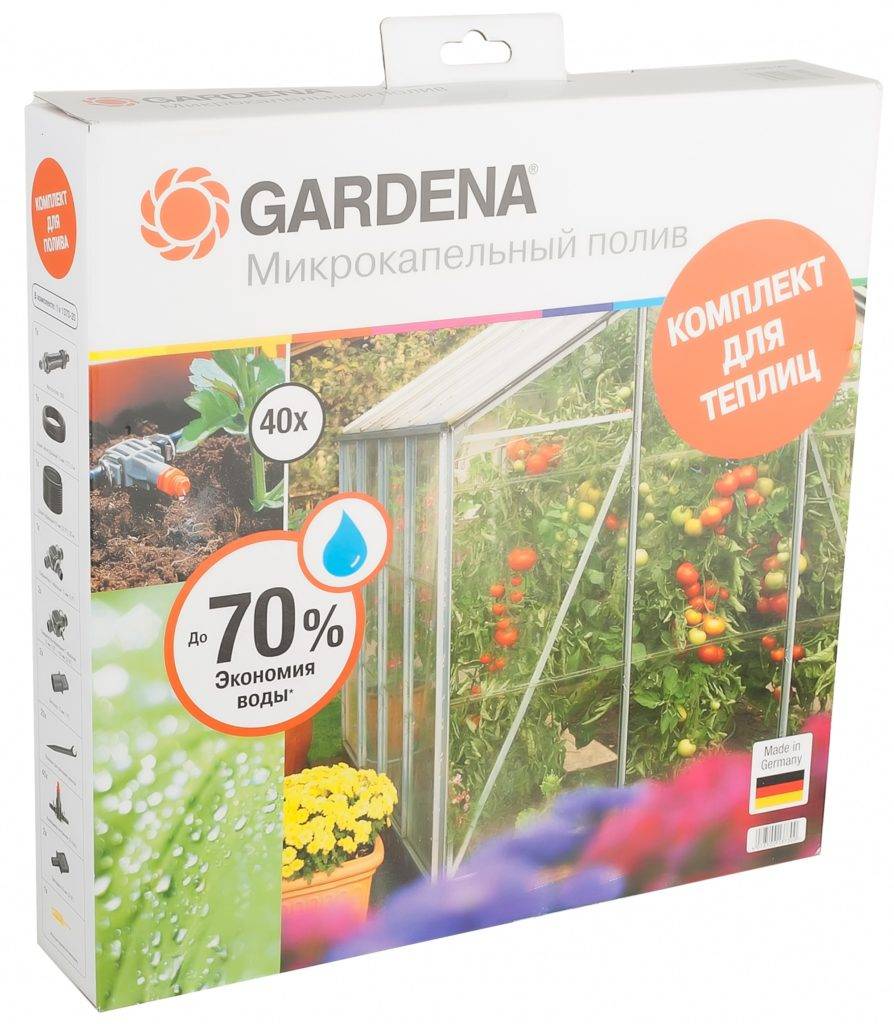

 GARDENA Набор для теплицы 1373-20

Набор с забором от водопровода позволяет осуществлять полив в теплице площадью до 24 квадратных метров. Подходит для прикорневого орошения перцев, помидоров и баклажанов. При необходимости, можно докупить расширитель и увеличить количество капельниц.

Система полива своими руками: пошаговая инструкция и схемы

В комплект также входят распыляющие насадки на капельницы, что позволяет в полной мере увлажнять урожай.

Цена – 3 869 рублей.

GARDENA Набор для теплицы

Достоинства:

  • автоматизация;
  • возможность расширить количество поливаемых растений;
  • легкость в использовании;
  • простая сборка;
  • долгий срок службы.

Недостатки:

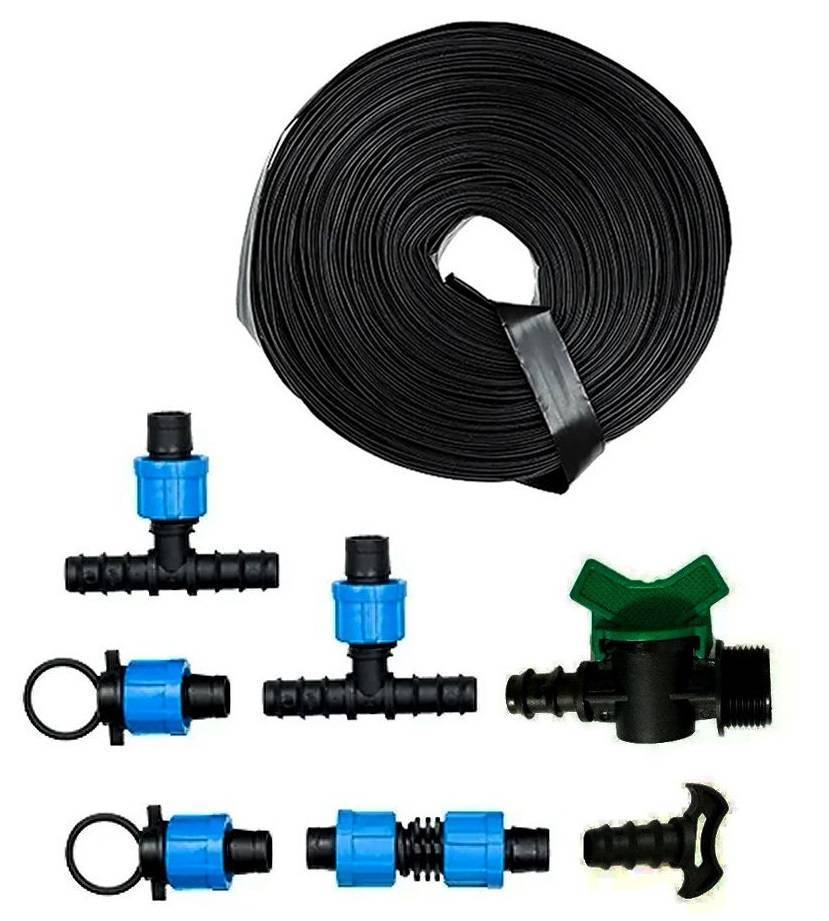

Исток Набор КПК-100

Набор может быть использован в огороде, в теплице, в парниках. Подача воды осуществляется к корням через водовыпуски. Чтобы увлажнение осуществлялось без заминок, лучше использовать подключение к водопроводу, но настроить подачу можно и через емкость, которая должна возвышаться более чем на 1 метр.

Поливка идет таким образом, что это улучшает качество урожая. В набор входят очистительные фильтры, которые препятствуют засорению грядок.

Система полива своими руками: пошаговая инструкция и схемы

Стоимость комплекта – 2 490 рублей.

Исток Набор КПК-100

Достоинства:

  • высокая износостойкость деталей;
  • автоматизация (полив осуществляется без участия человека);
  • легкий монтаж и настройка;
  • срок службы достигает 8 лет.

Недостатки:

Aqua Planet Набор капельного полива 60, с таймером

Набор Aqua Planet работает не только от обычной емкости, но и от водопровода. При подключении к водопроводу, растения будут орошаться холодной водой, а в емкости вода будет нагреваться, поэтому – теплой.

В комплект для орошения входит таймер. На нем можно установить продолжительность полива – от 1 минуты до 2 часов. Также включается периодичность орошения – от 1 раза в час до 1 раза в неделю. Выбор делается исходя из потребностей урожая.

Система полива своими руками: пошаговая инструкция и схемы

Стоимость – 2 940 рублей.

Aqua Planet Набор капельного полива 60 с таймером

Достоинства:

  • механизм поливает растения так, что позволяет им дышать;
  • предотвращение заболеваний растений от некачественного орошения;
  • экономия воды и времени огородников;
  • качественные детали.

Недостатки:

MyFazenda Набор капельного полива 4 метра для парника

Набор предназначен для поливки парника. В комплект входит шланг длиной 8 метров и капельницы для 26 растений. Подключить подачу воды можно как из водопровода, так и из емкости.

Благодаря механизму «Моя Фазенда», растения облагораживаются, а урожайность возрастает в 2-3 раза. К тому же, у дачников освобождается время от орошения почвы, так как все работает автоматически.

Система полива своими руками: пошаговая инструкция и схемы

Стоимость – 489 рублей.

MyFazenda Набор капельного полива 4 метра для парника

Достоинства:

  • низкая цена;
  • простая установка.

Недостатки:

ECOTEC Aquarel. Profi

Набор предназначен для использования на даче, в теплицах, на грядках. Рассчитан на урожай до 64 штук. Главный шланг – 20 метров, может охватить до 5 грядок. В комплект, помимо шланга, входят тройники, заглушки, капельницы и коннектор.

Ecotec может брать воду не только из водопровода, но и из любой другой емкости – например, бочки

Важно только то, чтобы емкость находилась на расстоянии не меньше 1 метра от земли. Расход жидкости сильно уменьшается с использованием капельной системы – на 1 капельницу приходится 1,6 литров

Система полива своими руками: пошаговая инструкция и схемы

Стоимость – 3 590 рублей.

ECOTEC Aquarel. Profi

Достоинства:

Недостатки:

  • в комплект не входит очищающий фильтр и таймер;
  • высокая цена.

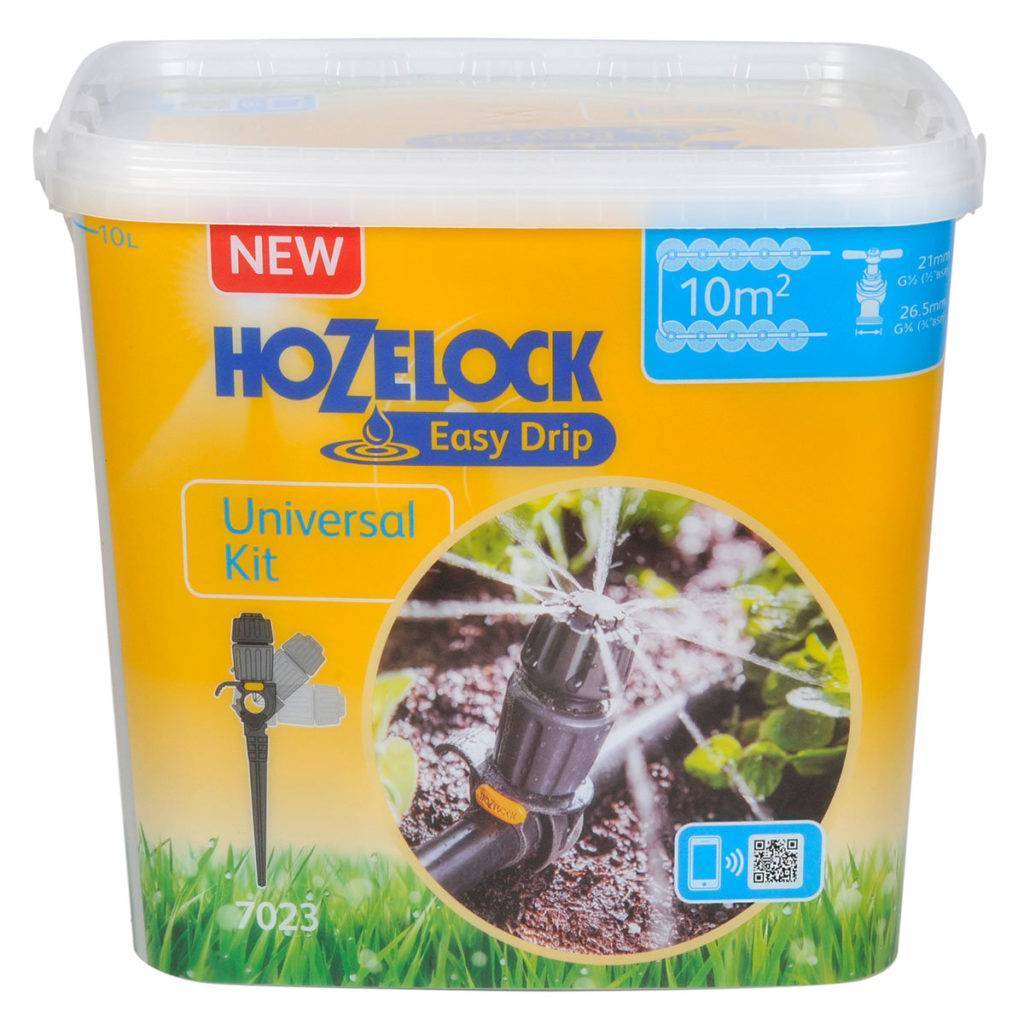

HOZELOCK Набор 7023

Набор для орошения Hozelock подходит для теплиц, огорода, клумб. Механизм автоматический, поэтому настроив полив, можно спокойно оставлять садовый участок.

В комплект входят регуляторы расхода воды и давления. Это позволяет регулировать орошение. Подробная инструкция объясняет подключение системы. Монтаж не займет много времени. Капельное увлажнение рассчитано на участок до 10 квадратных метров и на 10 растений.

Система полива своими руками: пошаговая инструкция и схемы

Стоимость – 4 380 рублей.

HOZELOCK Набор 7023

Достоинства:

  • автоматичность;
  • ничего не нужно докупать;
  • экономия воды и времени;
  • простая установка;
  • качественные детали;
  • долгий срок службы.

Недостатки:

KARCHER Набор 2.645-238.0

Механизм от известной марки предназначен для грядок до 15 метров и до 34 растений. Подключается он к водопроводу с высоким напором. Давление может достигать до 4 бар.

Комплектация включает в себя шланг длиной 10 метров, соединитель и тройник, фильтр для очистки, капельницы и коннектор. Прилагается инструкция, которая подробно объясняет процесс монтажа.

Стоимость – 4 846 рублей.

KARCHER Набор 2.645-238.0

Достоинства:

  • долговечность;
  • экономичность;
  • легкие детали.

Недостатки:

Пролог.

Пришло лето и тем из нас, кто собирается отправиться в путешествие, так или иначе придётся организовать полив цветов в отсутствие хозяина. Многократно проведённые эксперименты с передачей ключей хорошим людям почему-то плохо отражаются на здоровье цветов. Но, это и не удивительно. Кому под силу, на протяжении месяца или двух, каждые три-четыре дня посещать вашу квартиру и поливать цветы… за получение призрачного сувенира, привезённого из поездки.

Система полива своими руками: пошаговая инструкция и схемы

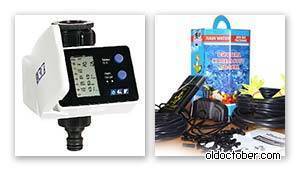

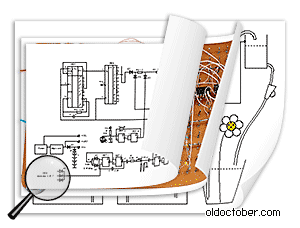

Поиск готового автомата для полива растений в Интернете не увенчался успехом. Все эти автоматы, даже те, что стоят много больше 100$ при первом же пристальном рассмотрении перестают внушать доверие. Либо это просто убогие капиллярные системы, либо навороченные автоматы на микропроцессорах, но почему-то собранные в пластмассовых коробочках.

Система полива своими руками: пошаговая инструкция и схемы

Что касается любительских конструкций, то я тоже просмотрел всё, что сумел найти в сети. К сожалению, мне не удалось найти ни одной конструкции заслуживающей внимания. Все они оказались больше похожими на плод воображения, перенесённый на бумагу. Одну из подобных схем я тоже «нарисовал» в голове, когда гулял по парку и обдумывал конструкцию. Я даже её смакетировал и подключил к датчикам.

Популярные статьи  Пошаговая инструкция по строительству ленточного фундамента своими руками + основные ошибки при монтаже

Автомат отсчитывал заранее запрограммированное количество суток (ну как же без этого), отслеживал закат солнца, влажность почвы и управлял насосом.

Но, когда я стал подробно объяснять алгоритм работы этой схемы жене, то выяснилось, что машина должна уметь корректировать график полива не только в сторону опережения, но и в сторону отставания от графика, что полностью лишало смысла использование таймера. Собственно наличие суточного таймера в фабричных поливальных машинах и сбило меня поначалу с правильного пути.

И действительно. Если температура воздуха снизилась или возросла влажность, то поливать нужно реже, а если стало сухо и жарко, как в пекле, то чаще.

Получалось, что основным элементом автоматизации становится датчик влажности почвы, а вовсе не таймер. Но, почему же производители ширпотреба выбрали таймер? Может быть потому, что датчик влажности не смог обеспечить правильной оценки влажности почвы…

Поливальную машину я собирал по заданию супруги. Она же и предложила первоначальное техническое задание.

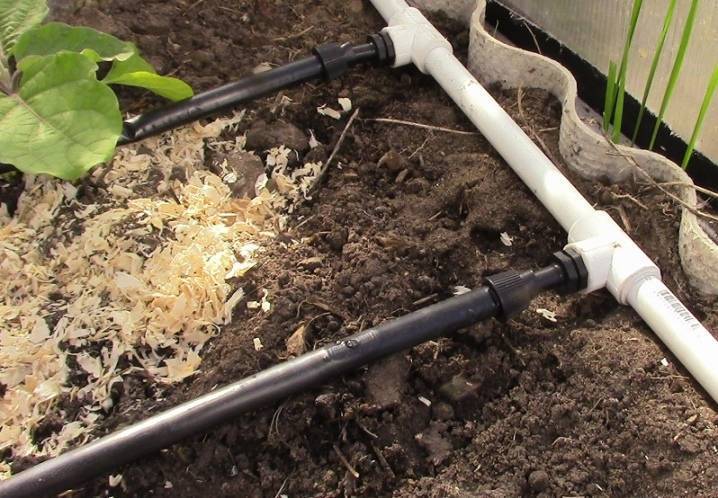

Делаем систему орошения и полива из труб

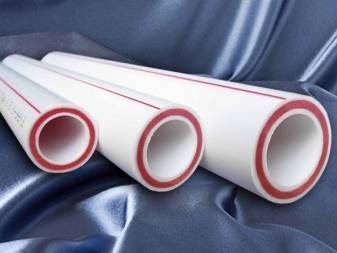

При установке магистрального трубопровода от емкости с водой до участка полива применяются трубы и фитинги из следующих материалов:

  • полипропилен;
  • ПВХ;
  • ПНД;
  • ПВД.

Эти трубы отлично выдерживают контакт с водой, не поддаются коррозиям, химически нейтральны и не реагируют на протекание по ним удобрений. Для орошения небольшого участка в большинстве случаев используют диаметр в 32 мм.

Магистральные трубы должны быть пластиковыми. А уже какой тип понадобится, выбирайте сами.

В местах отвода линий необходимо присоединить тройники. А уже к их боковым выходам подключать капельные шланги или ленты. Для этого также необходимо приобрести переходники. Они крепятся при помощи хомутов из металла.

Для дополнительного удобства, после каждого тройника можно установить краны, которыми будете регулировать подачу воды. Это удобно когда на огороде растут разные овощи.

Предлагаю посмотреть видео, еще одного варианта монтажа системы точечного полива при помощи ПВХ труб. Этот способ очень простой, но эффективный :

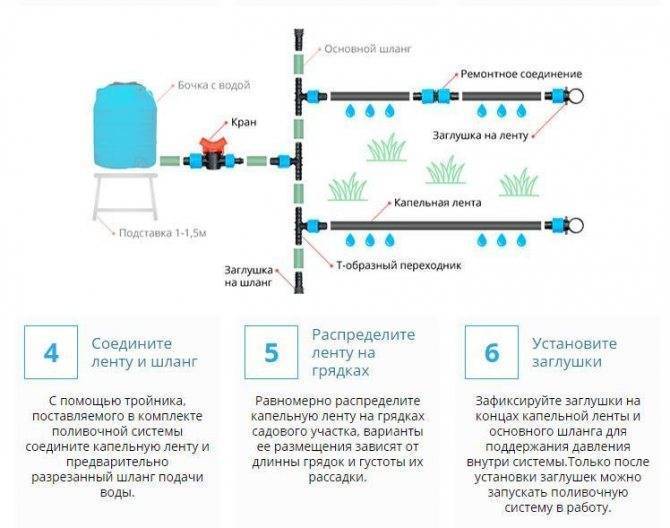

Еще один вариант капельного орошения из полипропиленовых труб:

Установка:

  1. Бочку устанавливаем на возвышение. Это поможет получить напор для подачи воды.
  2. К ней присоединяем главную трубу (32 мм в диаметре). Она будет подавать воду к распределительной трубе.
  3. По всему периметру огорода прокладывается распределительная труба из ПВХ.
  4. В ней проделывается отверстия для кранов. Это можно сделать шуруповертом.
  5. В них вставляются краны. А уже на них устанавливаются капельные ленты или шланги.

Монтаж системы готов!

Как обустроить полив дождеванием?

Дождевым принято называть автоматический способ полива. Он построен на имитации природных осадков. Орошают при применении такого способа прикорневую почву и верхний слой.

При данном способе на изделия насаживают распылители. Они могут обеспечить надлежащий полив на территории в 60 квадратных метров.

Чтобы оборудовать дождевую систему, роют на территории спецтраншеи. Затем проводят прокладку труб с установкой дождевателей и подключением конструкции к ёмкости. Осуществляется бесперебойная подача воды с помощью специально программируемого контролёра.

Поливать огород вручную очень трудно. Такой вариант может применяться на небольшой площади. Для больших участков лучше смонтировать специальную систему полива. Это обеспечит бесперебойную подачу влаги к растениям и увеличит урожай.

Выбрать оптимальный вариант следует в зависимости от возможностей самого огородника и площади участка.

Виды полива и практические решения

Так уж складывается, что у всех у нас различные потребности, предпочтения и возможности в организации орошения на собственном участке. Значит, необходимо рассмотреть различные варианты, чтобы каждый мог выбрать свой. При этом создать автополив на участке своими руками не получится, если мы не ознакомимся с предметом автоматизации, то есть с конструкцией обыкновенного полива. Затем мы рассмотрим организацию системы автоматического полива огорода, цветника и газона на конкретном примере.

Конечно, можно изобразить десятки вариантов схем, но мы упростим задачу и разделим систему орошения на три функциональных составляющих, комбинируя которые, можно создать единственную и свою. Все очень просто, любая система обеспечения влагой растений состоит из трех частей, а именно:

  • источника воды;
  • водопровода;
  • элементов подачи воды к растениям.

Капельный полив из пластиковых бутылок

Чтобы следить за ростом рассады на дачных участках, понадобится знать, как сделать полив в теплице. Технология будет аналогичная, в этих целях можно использовать любую тару, к примеру, емкости из пластика.

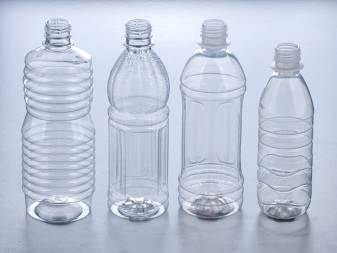

Пластиковая бутылка 1.5-2 л также может пригодиться в общем деле. Крышку емкости прокалывают в нескольких местах. Поперечное расстояние проема равняется не более 2 мм. Малые отверстия делаются горячим гвоздем. Затем выполняется надрез низа емкости, дабы предотвратить испарения влажности. После нужно выкопать небольшую яму на 15 см в глубину и поместить в неё бутылку под наклоном 45 градусов

При этом нужно соблюдать осторожность, так как есть риск повредить корневую систему растения

Наполнить емкость жидкостью, которая будет увлажнять корневище через сделанные отверстия. Помимо вышеуказанного, благодаря капельному орошению легко насыщать растения минеральными жидкими минералами.
