Схемы подключения радиаторов отопления в частном доме: особенности однотрубного и двухтрубного варианта

Выбор места и способа установки радиатора

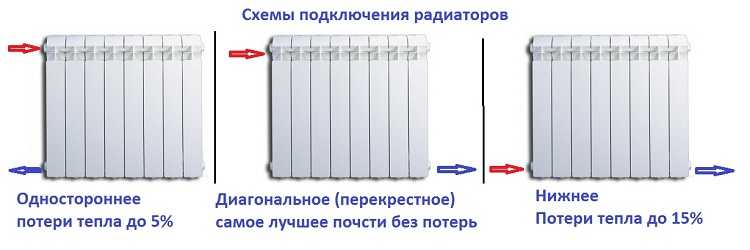

Варианты подключения радиаторов отопления зависят от общей схемы отопления в доме, конструктивных особенностей отопительных приборов и способа прокладки труб. Распространены следующие способы подключения радиаторов отопления:

  1. Боковое (одностороннее). Подводящая и отводящая трубы подсоединяются с одной стороны, при этом подача располагается сверху. Стандартный способ для многоэтажных домов, когда подвод выполняется от трубы стояка. По эффективности этот способ не уступает диагональному.
  2. Нижнее. Таким способом подключаются радиаторы биметаллические с нижней подводкой или стальной радиатор с нижним подключением. Подводящая и обратная труба подводится снизу в левой или правой части прибора и подсоединяется через узел нижнего подключения радиатора с накидными гайками и отсекающими кранами. Накидная гайка накручивается на нижний радиатор патрубок. Преимуществом такого способа является скрытое в полу расположение магистральных труб, а радиаторы отопления с нижней подводкой гармонично вписываются в интерьер и могут устанавливаться в узкие ниши.
  1. Диагональное. Теплоноситель поступает через верхний вход, а обратка подключается с противоположной стороны к нижнему выходу. Оптимальный вид подключения, обеспечивающий равномерный разогрев всей площади батареи. Таким способом правильно подключить батарею отопления, длина которой превышает 1 метр. Теплопотери при этом не превышают 2%.
  2. Седельное. Подача и обратка подключена к расположенным с противоположных сторон нижним отверстиям. Применяется преимущественно в однотрубных системах, когда другой способ невозможен. Потери тепла в результате плохой циркуляции теплоносителя в верхней части прибора достигают 15%.

https://youtube.com/watch?v=olrD9qxCAhM

ПОСМОТРЕТЬ ВИДЕО

При выборе места для установки учитывают несколько факторов, обеспечивающих корректную работу отопительных приборов. Установка производится в наименее защищенных от проникновения холодного воздуха местах, под оконными проемами. Рекомендуется установить батарею под каждым окном. Минимальное расстояние от стены составляет 3-5 см, от пола и подоконника – 10-15 см. При меньших зазорах ухудшается конвекция и падает мощность батареи.

Типичные ошибки при выборе места установки:

  • Не учтено место для установки регулировочных кранов.
  • Маленькое расстояние до пола и подоконника препятствует полноценной циркуляции воздуха, вследствие чего теплоотдача снижается и помещение не догревается до заданной температуры.
  • Вместо нескольких батарей, расположенных под каждым окном и создающих тепловую завесу, выбирают один длинный радиатор.
  • Установка декоративных решеток, панелей, препятствующих нормальному распространению тепла.

Способы циркуляции теплоносителя

Циркуляция теплоносителя по трубопроводам происходит естественным или принудительным способом. Естественный (гравитационный) способ не предполагает использования дополнительного оборудования. Теплоноситель передвигается благодаря изменению характеристик жидкости в результате разогрева. Поступающий в батарею горячий теплоноситель, остывая, приобретает большую плотность и массу, после чего опускается вниз, а на его место поступает более горячий теплоноситель. Холодная вода из обратки самотеком поступает в котел и вытесняет уже нагретую жидкость. Для нормального функционирования трубопровод устанавливается под уклоном не менее 0,5 см на один погонный метр.

Схема циркуляции теплоносителя в системе с использованием насосного оборудования

Для принудительной подачи теплоносителя обязательна установка одного или нескольких циркуляционных насосов. Насос устанавливается на обратную трубу перед котлом. Работа отопления в этом случае зависит от электрического питания, однако имеет существенные преимущества:

  • Допускается применение труб малого диаметра.
  • Магистраль устанавливают в любом положении, вертикально или горизонтально.
  • Требуется меньший объем теплоносителя.

Способы подключения радиаторов

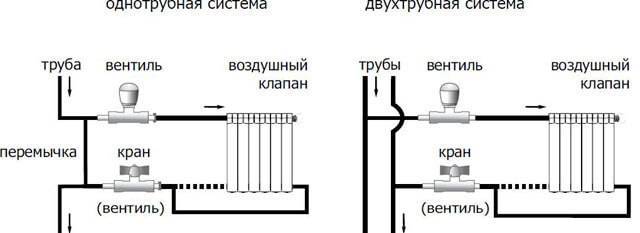

Если выбрано двухтрубное или трехтрубное отопление, батареи нужно подключать точно по схеме. Если здание имеет большую площадь, то для проведения монтажных работ лучше вызвать специалистов.

Существует несколько способов подключения:

  1. Боковое. Вода в радиатор заходит и выходит с одной стороны. В тех секциях, которые расположены дальше от точки подключения, равномерность прогрева нарушается.
  2. Верхнее. Такой тип подключения приведет к тому, что нагреваться будет только верхняя половина батареи. Если в системе предусмотрено верхнее подключение, то приобретать нужно предназначенные для него батареи, которые оснащены заглушкой, перенаправляющей жидкость в нижнюю часть.

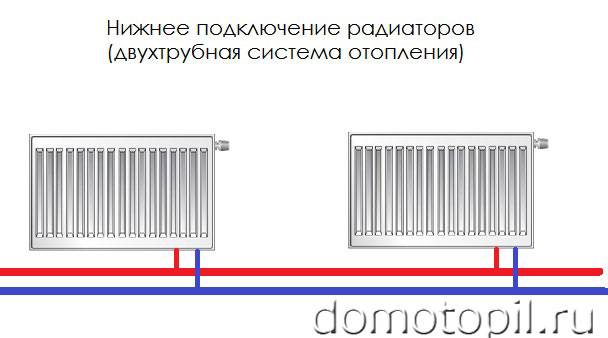

  3. Нижнее. Тут тоже исключается полное прогревание всей площади батареи, так как основной поток жидкости двигается в нижней части.
  4. Диагональное. Предложенный способ подключения позволяет распределить горячую жидкость равномерно.

Последний вариант идеально подходит для двухтрубной системы.

Схемы подключения радиаторов отопления в частном доме: особенности однотрубного и двухтрубного варианта

Принудительная циркуляция

Нейтрализация практически всех перечисленных недостатков достигается введением в состав системы циркуляционного насоса. В результате теплоноситель получает дополнительный импульс, благодаря которому эффективно преодолевает гидравлическое сопротивление трубопровода. Однотрубная разводка системы отопления в настоящее время является наиболее популярным решением в частных домах.

Местом установки помпы может выступать любой участок магистрали. Однако следует иметь в виду, что при воздействии горячей воды на резиновые элементы (прокладки), срок службы насоса заметно снижается. Поэтому прибор стараются устанавливать на обратной трубе, т.к. теплоноситель там не такой горячий. Перед помпой обязательно врезается фильтр грубой очистки, во избежание попадания внутрь механизма различных загрязнений. При подключении всех приборов и устройств рекомендуется использовать запорную арматуру и байпасы. Это заметно упростит ремонтные и обслуживающие мероприятия на отдельных узлах: в таком случае нет нужды в остановке всей системы и полного сливания теплоносителя.

Сильные стороны отопительных контуров с принудительной циркуляцией:

  • Возможность использования более сложных разветвленных схем, приводящих к увеличению общей длины контуров.
  • Можно не увеличивать диаметр труб. Благодаря помпе внутри системы создается достаточное для движения и равномерного распределения жидкости давление.
  • Циркуляция имеет стабильную скорость. На этот показатель не влияет уровень нагревания теплоносителя и установка разгонного коллектора.
  • Нет необходимости в организации углов наклона на горизонтальных участках трубопровода, т.к. для стимуляции движения теплоносителя используют насос.
  • Появляется возможность врезки регулирующих приборов на всех батареях, что обеспечивает поддержание оптимального уровня обогрева, снижая энергозатраты и расходы на отопление.

Схемы подключения радиаторов отопления в частном доме: особенности однотрубного и двухтрубного варианта

Имеются также недостатки:

  • Нужда в наличии электрического питания.
  • Шум от работающей помпы.
  • Необходимость дополнительных капиталовложений (если сравнивать с гравитационной схемой).

Нейтрализация их обычно не вызывает сложностей. Для поддержания стабильного энергообеспечения проводится установка автономного электрогенератора. Очень хорошо зарекомендовали себя системы, предусматривающие возможность перехода на режим с естественной циркуляцией. Чтобы снизить шум от работающего насоса, его обычно устанавливают в нежилом помещении.

Устройство однотрубной системы отопления

Однотрубные системы обладают некоторыми преимуществами перед более распространенными двухтрубными системами. Они требуют минимальных затрат на постройку, позволяя сэкономить на материалах и на дополнительном оборудовании. В некоторых случаях экономия оказывается чрезвычайно высокой – это характерно для небольших домовладений. Иногда однотрубные системы подвергают модификации, что необходимо для улучшения их характеристик и более равномерного прогрева частного дома.

Популярные статьи  Дымоход для печи своими руками: разные варианты укладки

Прочие преимущества:

  • Высокая скорость прокладки трубопроводов;
  • Не нужно вести обратную трубу параллельно основной трубе;
  • Возможность экономии на трубах и материалах.

У однотрубных систем присутствуют и определенные недостатки. Например, они не годятся для обогрева крупных домов, обладающих большой площадью. Теплоноситель в них подвержен быстрому остыванию, поэтому в самых дальних комнатах (от местоположения отопительного котла) бывает прохладно. Для компенсации этого недостатка нужно приобретать дополнительное оборудование, а это чревато дополнительными расходами. Еще одним недостатком является ограниченная длина горизонтальных участков – не более 30 метров.

Схемы подключения радиаторов отопления в частном доме: особенности однотрубного и двухтрубного варианта

В однотрубных отопительных системах с естественной циркуляцией обязательно должен соблюдаться уклон труб.

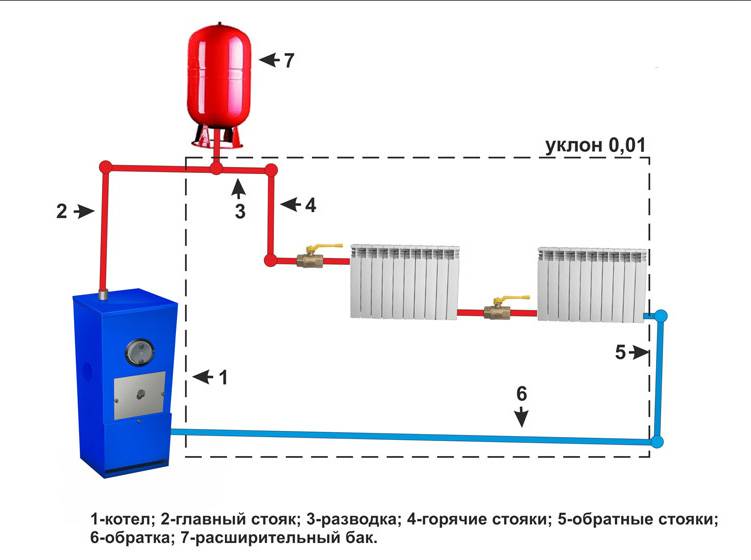

Простая однотрубная система отопления состоит из следующих частей:

  • Отопительный котел;
  • Расширительный бачок;
  • Последовательно подключенные радиаторы;
  • Вентиля для подачи теплоносителя и его слива.

Таким образом, затраты на материалы будут предельно малы. Но и эффективность будет слишком мала – это заметно при обогреве больших домовладений. Для постройки более продвинутой отопительной системы нам понадобится дополнительное оборудование – это циркуляционный насос, игольчатые вентили и герметичный расширительный бачок.

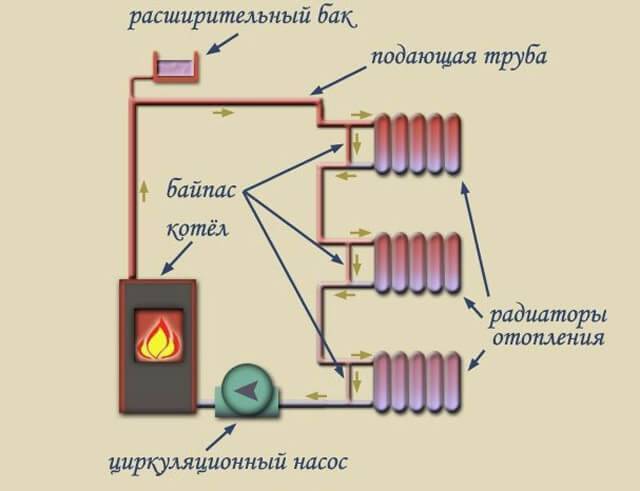

Для чего в этой схеме понадобился циркуляционный насос? Все дело в том, что теплоноситель, последовательно проходя через радиаторы отопления, отдает свое тепло и охлаждается. В результате самые последние в схеме батареи будут недостаточно горячими. Если же мы установим циркуляционный насос, дополненный вентилями и байпасом, то мы обеспечим более равномерный прогрев помещений.

Применение циркуляционного насоса позволяет избавиться от необходимости прокладки толстых металлических труб – вполне можно обойтись тонкими пластиковыми трубами для горячей воды.

Схемы подключения радиаторов отопления в частном доме: особенности однотрубного и двухтрубного варианта

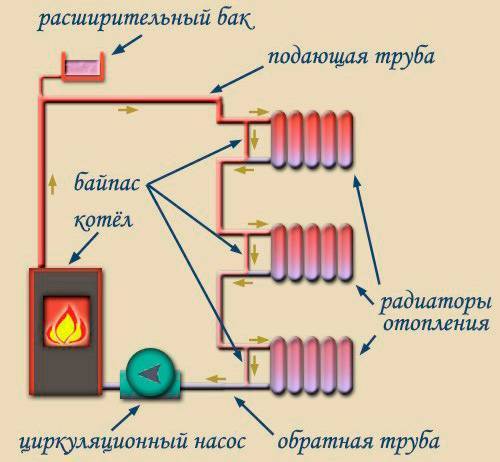

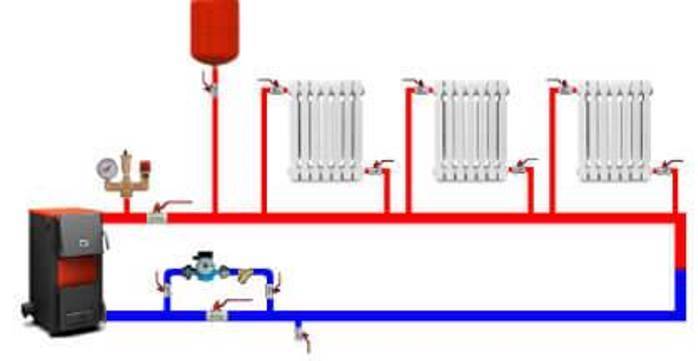

Однотрубная система отопления с циркуляционным насосом, расширительным бачком и байпасами, о которых мы поговрим ниже.

Что касается герметичного расширительного бачка, то он поможет создать более долговечную отопительную систему, меньше подверженную коррозии. В открытых системах теплоноситель контактирует с атмосферой и насыщается кислородом, становясь более агрессивным в отношении труб и батарей. И ржавчина на них влияет значительно сильнее, чем в закрытых системах, изолированных от внешней атмосферы.

С нижней разводкой из полипропилена

Схемы подключения радиаторов отопления в частном доме: особенности однотрубного и двухтрубного вариантаСхема с нижней разводкой

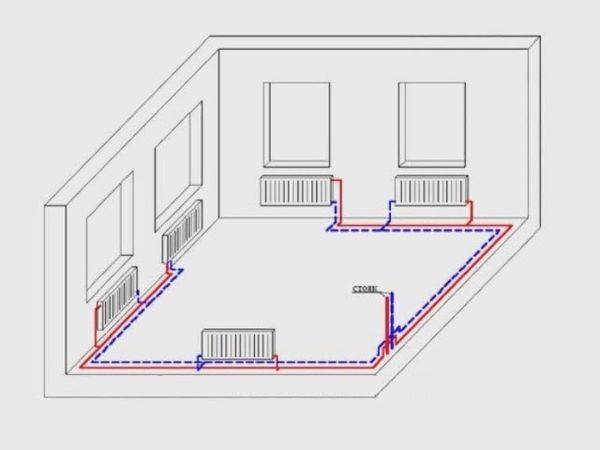

Трубы от котла к радиаторам укладывают по уровню пола, ниже радиаторов. От котла по периметру здания укладывается труба раздатки, проходя по всем радиаторам. Аналогично укладывается труба обратки. Подключаются радиаторы снизу, сбоку или по диагонали, врезаясь с помощью тройников в общие трубы.

Теплоноситель по контуру отопления с нижней разводкой не может циркулировать самостоятельно под действием сил гравитации.  Потому данная схема выбирается именно для контура с принудительной циркуляцией. В качестве запасного варианта на случай отключения электричества можно использовать разгонный коллектор, однако его эффективность слишком мала для постоянной эксплуатации.

Основные преимущества схемы с нижней разводкой:

  • Трубы укладываются по уровню пола, малозаметны и при желании их можно зашить в короб или даже спрятать в стяжку.
  • Для прохода стен потребуется всего одно отверстие.
  • Снижаются любые сторонние теплопотери, приходящиеся на трубы.
  • Наименьшие затраты на материалы среди двухтрубных схем подключения.

Самостоятельно развести трубы от котла к радиаторам лучше всего полипропиленом. Достаточно подобрать оптимальный диаметр для общей трубы и уложить ее по всему маршруту, впаивая тройники под каждый радиатор.

Полипропилен в местах стыка формирует надежные сварные соединения с фитингами, так что их можно спрятать из виду даже в бетонную стяжку.

С принудительной циркуляцией

Схемы подключения радиаторов отопления в частном доме: особенности однотрубного и двухтрубного вариантаСхема с принудительной циркуляцией

Циркуляционный насос лучше подключить на холодном вводе перед котлом с прямоточным байпасом. Он будет задавать скорость движения теплоносителя в контуре отопления и эффектность всего обогрева.

Сопротивление контура должно быть ниже напора, задаваемого циркуляционным насосом. Чем больше разница, тем меньше придется затратить усилий насосу для покачивания теплоносителя. Учитывая стоимость насоса и его потребление, лучше всегда сводить к минимумам сопротивление контура, чем повышать производительность оборудования.

Чтобы определить гидродинамические параметры схемы разводки и рассчитать диаметр труб, выбирается самый протяженной контур с включением одного радиатора. Его разбивают на участки:

  • котел с обвязкой;
  • общая линия раздатки;
  • обратная линия от радиатора к котлу;
  • подключение радиатора.

Для каждого участка рассчитывается диаметр трубы и состав оборудования. При расчете линий раздатки и обратки берется за основу полный объем системы отопления, чтобы не упустить из виду требуемый объем проходящего теплоносителя.

Радиаторы подключаются трубой с диаметром, равным входному патрубку теплообменника. Терморегулятор устанавливается на каждый отопительный прибор в отдельности. Использовать байпас при этом не обязательно, нагрузка, связанная с повышенным сопротивлением одного контура, распределится равномерно по другим. Чтобы развязать контур с радиаторами от котла, достаточно использовать байпас или аккумулирующую емкость, установленные после обвязки котла.

Естественная и принудительная циркуляция теплоносителя

Стоит отметить, что метод подводки труб к радиаторам будет зависеть еще и от того, каким образом обеспечивается циркуляция теплоносителя внутри отопительного контура. Различают два вида циркуляции – естественная и принудительная.

Естественная циркуляция жидкости внутри отопительного контура достигается за счет применения физических законов, при этом дополнительное оборудование устанавливать не нужно. Оно возможно только при использовании воды в качестве теплоносителя. Если же применяется любой антифриз, он не сможет свободно циркулировать по трубам.

Отопление с естественной циркуляцией включает котел для подогрева воды, расширительный бак, 2 трубопровода для подачи и обратки, а также радиаторы. В данном случае работающий котел постепенно нагревает воду, которая расширяется и продвигается по стояку, пройдя сквозь все радиаторы в системе. Затем уже остывшая вода самотеком поступает обратно в котел.

Чтобы обеспечить свободное продвижение воды, горизонтальные трубы монтируют с небольшим уклоном к направлению движения теплоносителя. Отопительная система с естественной циркуляцией является саморегулируемой, поскольку количество воды изменяется в зависимости от ее температуры. При нагреве воды увеличивается циркуляционный напор, что обеспечивает равномерный прогрев помещения.

В системах с естественной циркуляцией жидкости можно выполнять монтаж радиатора с нижним подключением при условии двухтрубной подводки, а также использовать схему с верхней разводкой в одно- и двухтрубном контуре. Как правило, данный тип циркуляции осуществляется лишь в небольших домах.

Если площадь дома превышает 100 м2, то способ циркуляции теплоносителя должен быть принудительным. При этом нужно будет установить специальный циркуляционный насос, который обеспечит движение антифриза или воды по контуру. Мощность насоса зависит от размеров дома.

Циркуляционный насос можно монтировать как на подающей, так и на обратной трубе

Очень важно в верхней точке трубопровода установить автоматические спускники или предусмотреть краны Маевского на каждом радиаторе, чтобы удалять воздушные пробки вручную.. Использование циркуляционного насоса оправдано как в одно-, так и двухтрубных системах с вертикальным и горизонтальным типом подключения радиаторов.

Использование циркуляционного насоса оправдано как в одно-, так и двухтрубных системах с вертикальным и горизонтальным типом подключения радиаторов.

Популярные статьи  Как хранить чеснок в домашних условиях

Плюсы и минусы двухтрубных разводок

Для начала необходимо рассмотреть положительные характеристики использования двухтрубных схемы:

  • Самотечная схема не зависит от состояния электричества. Однако в этом случае придется подобрать электронезависимый вид котла, а также дополнительно требуется обвязка без подключения к общей сети.
  • Тупиковая система – это один из лучших аналогов однотрубных системы. В качестве ее основных преимуществ специалисты выделяют простой монтаж и универсальность. Именно благодаря этим качеством установить систему можно самостоятельно без помощи профессионалов.
  • Как уже упоминалось ранее, система петли Тихельмана характеризуется идеальным гидравлическим балансом, а также возможность работать с большим количеством радиаторов.
  • Если вам необходимо выбрать способ для скрытой установки труб и автоматизировать работу всей системы, то лучшим вариантом станет коллекторная разводка.
  • В самотечных системах также выделяют такие достоинства, как возможность удаления излишек воздуха без дополнительных клапанов и простое заполнение теплоносителем.

Однако идеальных систем не бывает, поэтому нужно также рассмотреть недостатки приведенных алгоритмов:

  • Если устанавливать систему с естественной циркуляцией, то придется потратить значительную сумму. Кроме того, она обладает большими габаритами. Очень сложно установить скрытую прокладку, поскольку большая часть всех деталей останется на видном месте.
  • При монтаже петли Тихельмана разводка может проходить через дверные проемы. Чтобы справится с этой проблемой, нужно конструировать обходные петли.

Однотрубные системы

Такая отопительная система считается наиболее эффективной по объему затрачиваемых на нее материалов при монтаже. Поэтому такая схема подключения радиаторов отопления распространена больше всего в многоэтажных домах, хотя и в частных домах она также встречается. Данная схема подключения радиаторов подразумевает врезку их в магистрали последовательно, при этом теплоноситель вначале проходит через один отопительный прибор, после чего попадает во второй и так далее. Последний радиатор подключается к отопительному котлу или стояку (если это многоэтажное здание).

К минусу такого метода разводки можно отнести невозможность регулирования теплоотдачи радиаторов. Вмонтированный регулятор на одном из радиаторов даст возможность регулирования сразу всей системы. Стоит выделить такой минус, как отличие температур теплоносителя на разных радиаторах. Лучше всего прогреваются те радиаторы, которые находятся ближе к котлу, а те, что расположены дальше, становятся все холоднее по мере удаления. Это является результатом подключения батарей отопления последовательно.

Принцип работы водяного отопления

В малоэтажном строительстве наибольшее распространение получила простая, надежная и экономичная конструкция с одной магистралью. Однотрубная система остается самым популярным способом организации индивидуального теплоснабжения. Она функционирует за счет непрерывной циркуляции жидкого теплоносителя.

Перемещаясь по трубам от источника тепловой энергии (котла) к отопительным элементам и обратно, он отдает свою тепловую энергию и обогревает здание.

Теплоносителем может быть воздух, пар, вода или антифриз, который используют в домах периодического проживания. Наиболее распространены водяные схемы отопления.

Традиционное отопление основано на явлениях и законах физики – тепловом расширении воды, конвекции и гравитации. Нагреваясь от котла, теплоноситель расширяется и создает в трубопроводе давление.

Кроме того, он становится менее плотным и, соответственно, легким. Подталкиваемый снизу более тяжелой и плотной холодной водой он устремляется вверх, поэтому выходящий из котла трубопровод всегда направляют максимально вверх.

Под действием созданного давления, сил конвекции и тяжести вода идет к радиаторам, нагревает их, сама при этом охлаждается.

Таким образом теплоноситель отдает тепловую энергию, обогревая помещение. К котлу вода возвращается уже холодной, и цикл начинается заново.

Современное оборудование, обеспечивающее теплоснабжение дома может быть очень компактным. Для его установки даже не потребуется выделять специальное помещение

Систему отопления с естественной циркуляцией называют еще самотечной и гравитационной. Для обеспечения движения жидкости необходимо соблюдать угол уклона горизонтальных веток трубопровода, который должен быть равен 2 – 3 мм на погонный метр.

Объем теплоносителя при нагревании увеличивается, создавая в магистрали гидравлическое давление. Однако, поскольку вода не сжимается, даже небольшое его превышение приведет к разрушению отопительных конструкций.

Поэтому в любой системе обогрева устанавливают компенсирующее устройство – расширительный бак.

В гравитационной отопительной системе котел монтируют в самой низкой точке магистрали, а расширительный бак – в самой верхней. Все трубопроводы делают под уклон, чтобы жидкий теплоноситель мог самотеком двигаться от одного элемента системы к другому

Особенности отопления квартиры в многоэтажном доме

Внимательно прочитав инструкцию к схеме обогрева многоэтажного дома можно убедиться, что в обязательном порядке следует соблюдать все нормы и требования.

В любой квартире должен быть соответствующий обогрев, поднимающий температуру воздуха до 22 градусов и сохраняющий влажность в помещении в пределах 40%.

Схема системы отопления многоквартирного дома предусматривает ее грамотный монтаж, благодаря чему и можно достигнуть такой температуры и влажности.

Схемы подключения радиаторов отопления в частном доме: особенности однотрубного и двухтрубного варианта

В процессе проектирования такой схемы отопления следует пригласить высококвалифицированных специалистов, которые смогут качественно просчитать все необходимые аспекты для работы. Они же должны добиться того, чтобы в трубах сохранялось равномерное давление теплоносителя. Такое давление должно быть одинаковым как на первом, так и на последнем этаже.

Основная особенность современной системы обогрева многоэтажного дома проявляется в работе на перегретой воде. Данный теплоноситель исходит из ТЭЦ и имеет очень высокую температуру – 150С с давлением до 10 атмосфер. В трубах образовывается пар за счет того, что давление в них сильно повышается, что также способствует передаче нагретой воды на последние дома многоэтажки. Также схема отопления панельного дома предполагает немалую температуру обратки в 70С. В теплую и холодную пору года температура воды может сильно отличаться, поэтому точные значения будут зависеть исключительно от особенностей окружающей среды.

Схемы подключения радиаторов отопления в частном доме: особенности однотрубного и двухтрубного варианта

Как известно, температура теплоносителя в трубах, которые установлены в многоэтажном доме, достигает 130С. Но настолько горячих батарей в современных квартирах просто-напросто не существует, а все из-за того, что есть подающая магистраль, по которой и проходит нагретая вода, а магистраль соединяется с обраткой при помощи специальной перемычки под названием «элеваторный узел».

Система отопления многоэтажного дома схема, которая является самой эффективной, в любом случае должна предусматривать наличие элеваторного узла.

Такая схема имеет много особенностей, так как такой узел предназначен для выполнения определенных функций. Теплоноситель с высокой температурой должен поступить в элеваторный узел, который выполняет основную функцию теплообмена. Вода достигает высокой температуры и при помощи высокого давления проходит через элеватор, чтобы инжектировать теплоноситель из обратки. Параллельно из трубопровода вода также подается на рециркуляцию, которая происходит в системе обогрева.

Схемы подключения радиаторов отопления в частном доме: особенности однотрубного и двухтрубного варианта

Такая схема отопления 5 этажного дома является самой эффективной, поэтому активно устанавливается в современные многоэтажные дома.

Так выглядит отопление в многоквартирном доме схема которого предусматривает наличие элеваторного узла. На нем можно увидеть много задвижек, которые выполняют немаловажную роль в обогревании и равномерной подачи тепла.

Как правило, такие задвижки без проблем регулируются в ручную. Но регулировкой задвижек, как правило, занимаются только высококвалифицированные специалисты, которые работают в госслужбах.

Популярные статьи  Какой водонагреватель лучше: проточный или накопительный, рейтинг 13 лучших вариантов

Схемы подключения радиаторов отопления в частном доме: особенности однотрубного и двухтрубного варианта

Устанавливая отопление в многоквартирном доме, схема также должна предусматривать наличие таких задвижек во всех возможных точках, чтобы в случае аварии можно было перекрыть поток горячей воды или убавить давление. Этому также способствуют разные коллекторы и другая аппаратура, которая работает в автоматическом режиме. Поэтому такая техника обеспечивает большую производительность отопления и эффективность ее подачи на последние этажи.

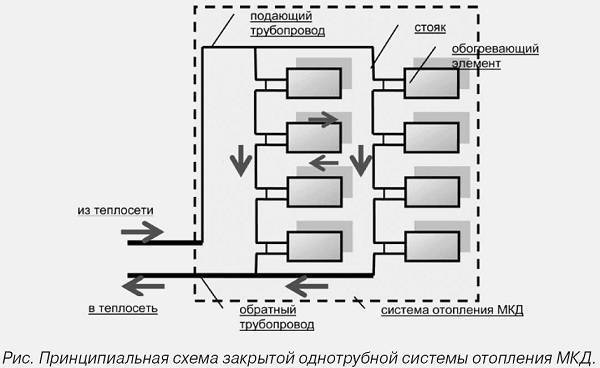

Большое количество многоэтажных домов имеют однотрубные системы отопления, которые предполагают нижнюю разводку. Стоит отметить, что учитывается также сама конструкция многоэтажки и много других аспектов, которые могут повлиять на схему отопления.

В зависимости от этих аспектов, теплоноситель может подаваться как сверху в низ, так и снизу вверх. Некоторые дома имеют специальные стояки, которые исполняют роль поставщика горячей воды вверх, а холодной вниз. Поэтому во многих квартирах устанавливают чугунные батареи, которые очень устойчивы к перепадам температур.

Необходимый инструментарий

Для монтажа двухтрубной системы обязательно наличие:

  • электрической дрели с набором свёрел;
  • рулетки;
  • отвеса и строительного уровня;
  • карандаша;
  • расширительного бака;
  • шуруповёрта;
  • радиаторов;
  • трубы из определённого материала;
  • специального инструмента для установки трубопровода в зависимости от его типа;
  • газового ключа;
  • сливного крана;
  • разводного ключа;
  • обратного клапана;
  • воздухоотводчиков (автоматические — для общей магистрали и ручные — для каждого радиатора).

Внимание! Диаметр трубопроводов для двухтрубной системы определяется в соответствии с длиной подающей трубы и параметра тепловой нагрузки. Обратка формируется с таким же сечением

Какую систему выбрать

Оба типа отопительной обвязки имеют свои положительные стороны. На окончательный выбор системы влияет площадь отапливаемого помещения, этажность здания и размер бюджета, заложенного на реализацию проекта.

Для небольшого коттеджа, состоящего из 1-3 этажей, с небольшим количеством комнат отлично подойдет улучшенная однотрубная структура. В этом случае для повышения эффективности и балансирования температур разводку начинают с самой холодной комнаты.

Большие здания, для обогрева которых необходимо более 10 конвекторов, оснащают двухтрубной системой отопления. Эту же модель выбирают для сооружений, которые сложно утеплить. Например, имеющие стены из стекла.

Особенности схем подключения

При подключении радиаторов отопления существует несколько вариантов схем обвязки. Каждый такой способ обладает как положительными, так и отрицательными моментами.

Выбор способа монтажа батарей зависит от количества точек обогрева, расстояния между ними, размеров дома.

Схемы подключения радиаторов отопления:

  • однотрубная;
  • двухтрубная;
  • коллекторная.

Особенности однотрубной системы

Неплохой вариант для подключения отопительных приборов, довольно экономичный вариант в смысле экономии материалов.

Следует сразу отметить, что данный вариант чаще используется в многоэтажных домах. Для загородного дома большой площади такой способ подключения использовать не стоит даже из-за его небольшой стоимости.

Схемы подключения радиаторов отопления в частном доме: особенности однотрубного и двухтрубного варианта

При однотрубном подключении теплоноситель (вода) перемещается в радиатор и через него возвращается обратно в стояк. Далее перемещается к следующей батарее отопления и так далее. В данном случае циркуляция теплоносителя происходит только по одной трубе (стояку) и температура воды в последнем радиаторе становится ниже. Следует в данном случае увеличить количество ребер (увеличить мощность прибора) в последних батареях отопления.

Также можно использовать при использовании принудительной циркуляции теплоносителя. Вода быстро будет проходить полный круг и не будет большой разницы температуры.

Главным плюсом однотрубной системы заключается в экономии материала для монтажа отопления. Считается, что данный вариант оптимален только в многоэтажных жилых зданиях.

Двухтрубная схема подключения

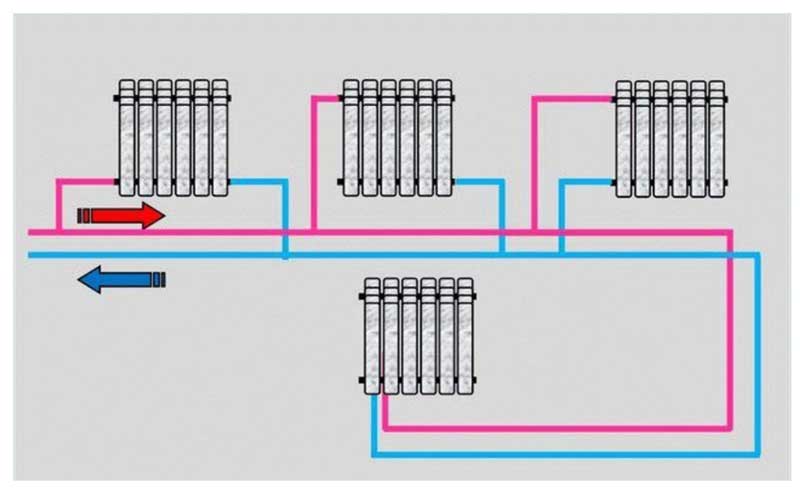

Этот вид подключения заключается в том, что применяется два трубопровода отопления. Один служит подачей для теплого теплоносителя (подача), а второй трубопровод выполняет возврат частично остывшего теплоносителя к нагревателю (обратка). При таком подключении теплоноситель поступает почти с одинаковой температурой к каждому радиатору отопления.

Схемы подключения радиаторов отопления в частном доме: особенности однотрубного и двухтрубного варианта

Двухтрубная схема подключения лучше подойдет для частного дома, не стоит обращать внимания на несколько большие затраты в сравнении с однотрубной схемой подключения.

При двухтрубной разводке трубопроводов отопления есть возможность регулировки каждой точки в отдельности. Только следует выполнить обвязку радиаторов отопления с клапаном удаления воздуха на каждом приборе.

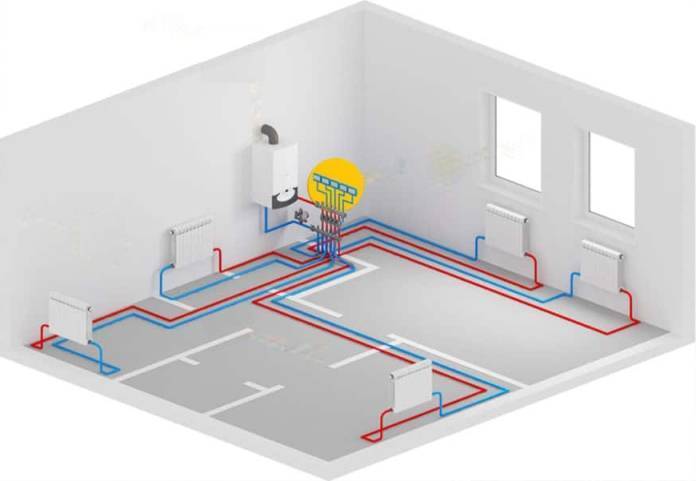

Коллекторная или лучевая

Коллекторная схема подключения радиаторов очень похожа на двухтрубную систему. Отличие заключается только в том, что при двухтрубной радиаторы подключаются к трубам подачи и обратки. А при коллекторной, каждая батарея подключается к коллектору. Точнее используется два коллектора — для подачи и обратки.

Схемы подключения радиаторов отопления в частном доме: особенности однотрубного и двухтрубного варианта

В случае большого количества контуров отопления рекомендуется использовать гидрострелку.

При таком подключении температура теплоносителя во всех точках одинакова. Есть возможность регулировки подачи на каждый радиатор. Минусом такого варианта является высокая стоимость проекта.

Сильные и слабые стороны двухтрубных систем

Исследуя вопрос, какая схема отопления лучше, нельзя обойти характеристики систем с двумя трубами.

Они обладают следующими достоинствами:

  1. Появляется возможность применения автоматических терморегуляторов для батарей или радиаторов отопления. Подобные моменты необходимо планировать еще во время проведения проектных разработок.
  2. Для разведения труб по помещениям в этом случае используется особенная коллекторная система. При выходе из строя или снижении эффективности работы какого-то одного узла это ни коем образом не отразится на производительности остальных элементов контура.
  3. Двухтрубная система подразумевает использование параллельного подключения для радиаторов.

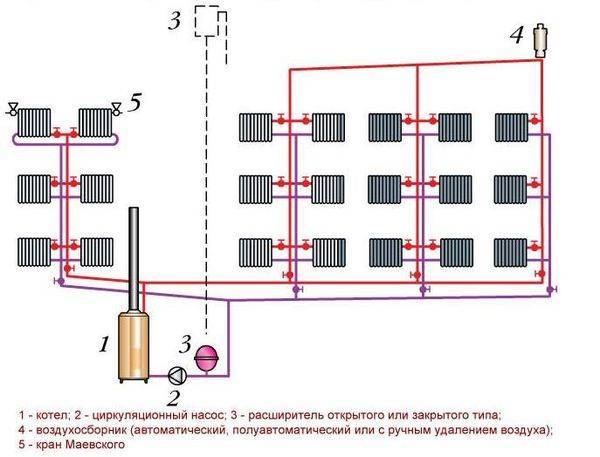

Схемы подключения радиаторов отопления в частном доме: особенности однотрубного и двухтрубного варианта

Слабые стороны:

  • Обустроить такую схему отопления намного труднее.
  • Стоимость разработки проекта требует значительных финансовых затрат.
  • Монтажные работы отличаются большей сложностью реализации.

Области применения:

  • Частное жилищное строительство.
  • Разработка «элитных» проектов.
  • Многоэтажные дома с верхней разводкой.

В зданиях, имеющих 10 и более этажей, рекомендуется применять однотрубную систему с горизонтальной разводкой на каждый этаж, или двухтрубную схему, имеющую верхнюю вертикальную разводку. Это станет гарантией эффективной циркуляции.

Положительные характеристики двухтрубного коллекторного обогрева:

  • Низкий уровень гидродинамического сопротивления.
  • Можно устанавливать оптимальный уровень обогрева в каждом помещении.

Вывод

Как видно из статьи, двухтрубный вариант подключения радиаторов к системе отопления является наиболее приемлемым почти со всех точек зрения, за исключением увеличения расходов на комплектующие. Они позволяют без труда произвести регулировку температуры теплоносителя для разных помещений, а также сделать необходимую балансировку, чтобы не произошел гидравлический удар.

Монтаж отопительных приборов к схеме не представляет сложностей, поэтому в частных домах его производят обычно самостоятельно. Видео в этой статье даст возможность найти дополнительную информацию по вышеуказанной теме.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
