Устройство и принцип работы двухклавишного выключателя

С помощью двухклавишного выключателя можно включать не всю люстру, а группы ламп, увеличивая или уменьшая интенсивность, регулировать степень освещения в комнате, а также управлять освещением в двух разных помещениях.

Эта возможность обусловлена конструкцией приспособления. Главная его часть имеет 3 неподвижных контакта:

  • вход – к нему присоединяется фазный провод из распределительного щитка;
  • 2 выхода – от них идут питающие провода к группе ламп в люстре или к светильникам, размещенных в разных участках комнаты.

Неподвижные контакты при нажатии клавиши замыкаются подвижными. Последние действуют на основе качающегося или кулачкового механизма.

Контакты закрепляются на основании из керамики или негорючего пластика, способного выдерживать высокую температуру. Механизм выключателя сверху закрыт рамкой и диэлектрическими клавишами.

Двухконтактный выключатель рассчитан на работу с переменным током с напряжением в 220 В. Для соединения с электросетью и светильниками используют провода сечением от 1,25 до 2 мм. Выпускают модели с винтовыми клеммами и подпружиненными. В первом случае провод крепят винтами, во втором достаточно подсоединить зачищенный от изоляции конец кабеля — его удержит зажимное устройство.

Срабатывает устройство при нажатии на клавишу. Приводной механизм перемещает подвижный контакт, чтобы он замкнул входящий кабель и проводник, отходящий на группу ламп. При этом ток подается на светильник и свет зажигается. Когда на тумблер нажимают в обратном направлении, подвижный контакт смещается и питание прекращается.

Каких выключателей у вас больше?

Одноклавишных
35.71%

Двухклавишных
28.57%

Примерно одинаково
35.71%

Проголосовало: 14

Различают конструкции для внутренней и внешней установки.

  • Для внутренней – используется в жилых и рабочих помещениях. Выключатель монтируется в монтажную коробку, которая закрепляется в бетонную или кирпичную стены, или в гипсокартонную. Выключатель нередко скрыт в стене, поэтому его называют «утопленным».
  • Для наружной – устанавливаются в гаражах, сараях, подвалах, дачных домиках. Устройство ставят на негорючее основание, а провода к нему укладывают в металлорукава, фарфоровые изоляторы, пластиковые трубы.

Сфера использования

Схема проходного выключателя

Применяют выключатели при обслуживании сложных осветительных устройств или групп светильников. В зависимости функционала назначение устройств отличается.

  • Обычный двухпозиционный выключатель ставят в жилой комнате или в офисе, если освещение в помещении представлено не единственным светильником. Он позволяет с одного устройства управлять группами приборов или ламп и регулировать освещенность. Этот же вариант используется для включения света в двух разных помещениях, например, ванной и санузле, если они расположены рядом. Схема подключения двухклавишного выключателя такая же.
  • Модель со световым индикатором – удобна для жилых комнат, так как в рабочих помещениях редко кто находится ночью. Подсвеченные клавиши хорошо видны, так что зайдя в темную комнату, человек сразу отыщет выключатель.
  • Блок с розеткой – удобен тем, что для обслуживания розетки и выключателей можно протянуть только один питающий кабель. Модули пользуются огромной популярностью на кухне, где оба приспособления обычно требуются в одном месте – в рабочей зоне. Применяются они в других маленьких комнатах.
  • Проходной выключатель – специальный вариант, работающий по принципу «перекидывания контактов». Предназначен для управления освещением в помещениях, где есть несколько линий, регулировать работу которых нужно с двух точек. Такие же модели используются для внешнего освещения. Например, для подсветки садовых дорожек и дворовой площадки, крыльца и коридора.

Техника безопасности

Перед тем как приступить к подключению люстры к электросети, установить выключатель, нужно ознакомиться с техникой безопасности в работе с электричеством. Для этого не требуется изучать талмуды «физики по электричеству», стоит ознакомиться с правилами:

  1. Во всем применяемом инструменте для работы с электроприборами, а также по электропроводке рукоятки заизолированы.
  2. Для проведения работы электроэнергия во всем помещении отключается на щитке. Для этого выключить выключатель света недостаточно. Требуется на электрощитке (счетчик в частном доме) отключить пробки, если же там нет кнопок, пробки выкручиваются.
  3. Выключатель для светильника устанавливается в разрыв провода «фаза».

Если соблюдать эти правила, тогда жизнедеятельности не будет ничего угрожать.

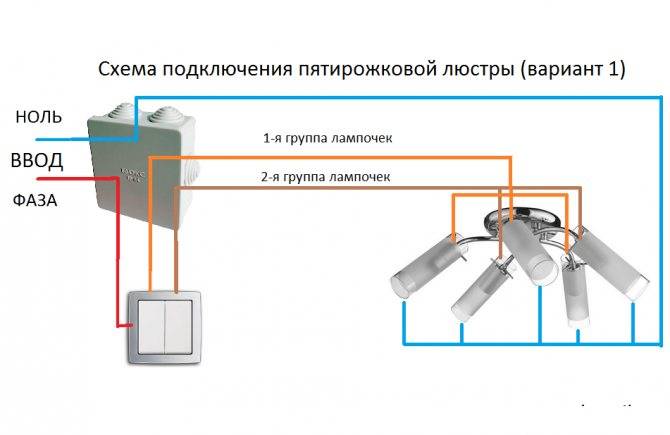

Схема подключения люстры на двухклавишный выключатель: инструкция по подключениюПроверка проводов индикатором

Как распознать провода?

Все провода выпускаются в нескольких цветах. Это значительно облегчает работу электрика, и дает подсказку новичку.

Общепринятый стандарт:

Заземление – желтый провод со светло-зеленой полоской (земля).

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Внимание! Он не используется для подключения электроустройств. Это только заземление (чтобы в процессе работы электроприбора ток не пробивал «мелкой дрожью»)

  • Синий (голубой) провод – ноль.
  • Фазными выступают другие цвета, кроме перечисленных.

В домах и квартирах со старой проводкой все кабели одинаковы, заземления не было. Чтобы определиться с типом следует делать прозвон.

Чем грозит поменять местами фазу и ноль?

Есть мнение от людей, считающих себя профессионалами (поставил в доме 1 розетку), что при установке выключателя нет разницы в подсоединении проводов, потому как через разомкнутые контакты электричество в лампу не попадает. Это неверно. Следует точно знать, что является фазой, а какой провод идет «нулем». При разорванном ноле электрический ток не поступает, но во всех кабелях присутствует фазный ток. Что грозит поражением человека электротоком. В ином случае люминесцентные осветительные приборы, а также лампы «эконом» при фазном токе мерцают или же слабо светят.

Как соединить провода?

Скрутка – это очень кропотливое дело. Если она сделана неправильно, производится переделка. Поэтому следует это делать правильно, а также прочно изолировать ее. Если таких скруток много, а в сети большое напряжение или же плохой контакт соединения греются, тогда возможно скорое перегорание изоленты, что приведет к замыканию. Поэтому при скручивании проводов необходимо их хорошо прижимать и изолировать.

Сейчас применяются клеммные колодки. Они зарекомендовали себя как противопожарные элементы. С их помощью соединяется четыре и больше скруток. Одними из них являются WAGO. Для соединения не потребуется инструмент, монтаж происходит за короткое время. Для начала открываются рычажки, вставить туда провода и закрыть рычаг. При этом соединение будет надежным, противопожарным. Приобретенная новая люстра разбирается, проверяется качество колодок и винтов. При необходимости винты нужно хорошо затянуть. Особенно если люстра китайского производства.

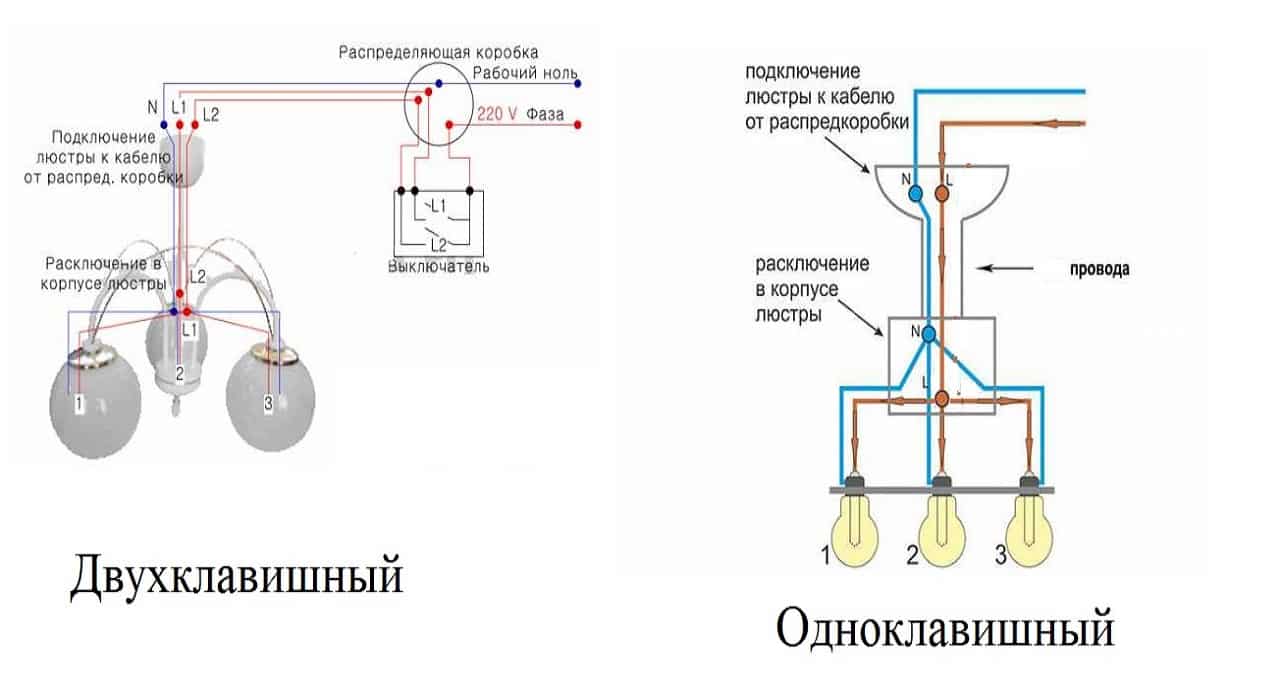

Схема подключения люстры на двухклавишный выключатель: инструкция по подключениюКлеммные колодки использовать удобнее всего

Переходим к подключению люстры на двойной выключатель

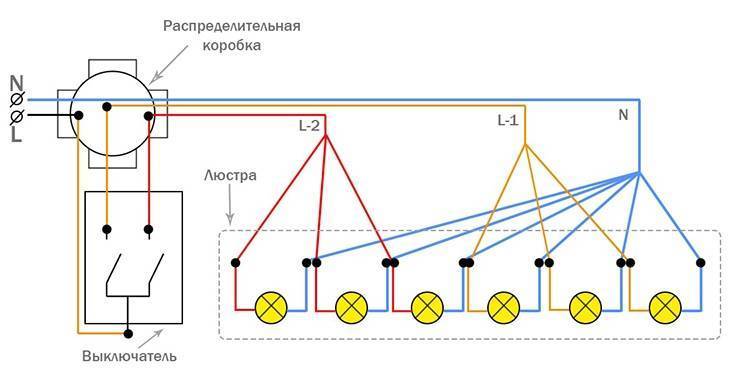

Схема подключения люстры на двухклавишный выключатель: инструкция по подключению

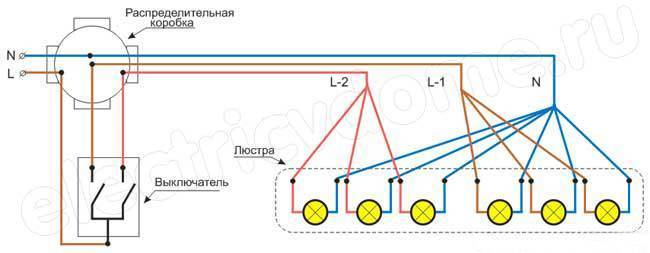

Схема подключения люстры к двойному выключателю

Подключаем люстру

Итак, вы уже знаете, что подключить люстру на двойной выключатель возможно лишь тогда, когда на потолке и на люстре есть по три провода. Иногда можно видеть целый пучок проводов, выходящих из люстры. Это означает, что производитель люстры оставил вам возможность сформировать группы из ламп по вашему предпочтению.

В качестве примера подключения люстры на двухклавишный выключатель, рассмотрим случай, когда из потолка выведены четыре кабеля. Скорее всего, вы уже догадались, что четвертый кабель – не что иное, как заземляющий провод. В современной электромонтажной практике его принято обозначать «РЕ». Он имеет желто-зеленый цвет и все, что требуется, это соединить его с такими же по цвету проводами люстры, предварительно объединив их контакт. Функция этого провода – увести опасное напряжение с люстры через заземляющую шину в почву.

Популярные статьи  Двери входные деревянные утепленные: пошаговая инструкция

Квартиры и люстры старого образца, в отличие от современных новостроек и европейского оборудования, не имеют заземления. Тогда четвертого кабеля не будет и вышеописанные действия вам не понадобятся. Либо, если из потолка заземление все же выведено, но в люстре не предусмотрено, тогда этот кабель нужно тщательно заизолировать.

Внимание! Четвертый кабель может оказаться и фазой! Наличие третьей по счету фазной жилы на потолке дает вам уникальную возможность сформировать из ламп люстры целых три группы, но тогда и выключатель понадобится соответствующий – с тремя клавишами. Если третья фаза вам не нужна – смело ее изолируйте.. Переходим к самому главному

Теперь вам необходимо собрать воедино, обеспечив надежный контакт, фазные кабели и кабели нейтрали каждой группы лампочек на люстре. Для примера, в пятирожковой люстре получится так:

Переходим к самому главному. Теперь вам необходимо собрать воедино, обеспечив надежный контакт, фазные кабели и кабели нейтрали каждой группы лампочек на люстре. Для примера, в пятирожковой люстре получится так:

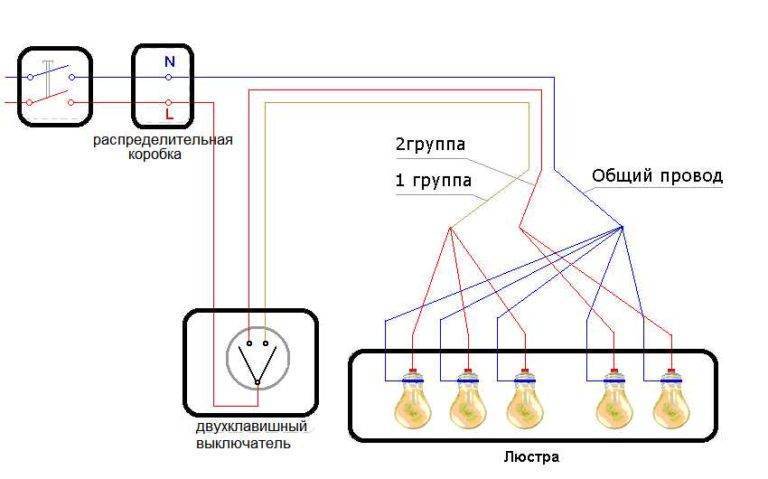

  • первая группа ламп (две лампы) – соединяем две фазы в одну и две нейтрали в одну;
  • вторая группа (три лампы) – соединяем три фазы в одну и три нейтрали в одну;
  • соединяем нейтральные кабели обеих групп в общий ноль;
  • результат: из люстры выходят две фазы и общий ноль, итого – три подготовленных контакта.

Соблюдая маркировку и назначение, эти три провода соединяются с соответствующими по цвету и назначению проводами на потолке: первая фаза к первой фазе, вторая фаза – ко второй фазе, ноль соединяется с нулем.

Не пользуйтесь скрутками! Скрутка очень распространенный способ, но далеко не безопасный. Места скруток, при неполном касании, часто перегреваются, их изоляция от этого рассыхается и теряет свою защитную функцию. Применяйте соединительные экспресс-клеммы, это быстро и надежно.

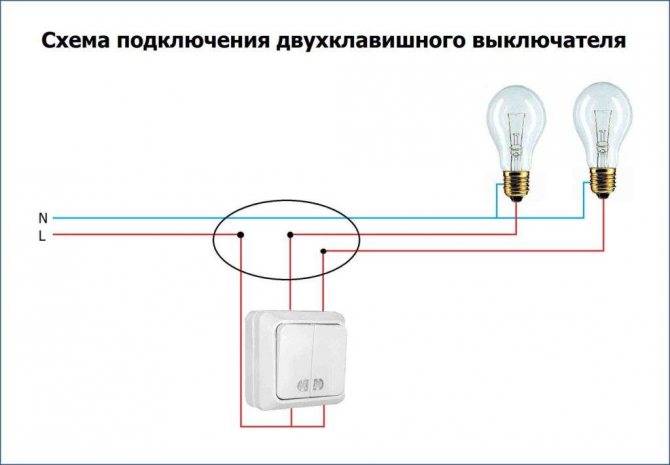

Схема подключения люстры на двухклавишный выключатель: инструкция по подключению

Схема подключения люстры

Чем отличаются элементы, отвечающие за подключение проводки?

Для проведении работ удобнее выключатели, оснащенные самозажимными клеммами. Чтобы зафиксировать провод, следует лишь зачистить его и закрепить в клемме. В зажимах же кабель приходится прижимать винтом. Причем с течением времени соединение может ослабиться. Приходится периодически проводить проверку и при необходимости подкручивать винт.

Корпус выключателя может быть изготовлен из пластика или керамики. Второй вариант используется для больших нагрузок.

В некоторых моделях выключателей применяется встроенная подсветка. Она удобна, если в темной комнате требуется найти устройство для включения света.

Правила соединения проводов

При работе с электричеством мелочей не бывает. Потому соединение проводов в люстре делаем по всем правилам. При объединении в одну группу, их недостаточно просто скрутить и накрутить защитный колпачок.

Соединить провода от люстры и выключателя нужно в клеммной коробке

Такая скрутка рано или поздно окислится и начнет греться. Очень желательно такие соединения пропаять. Если вы умеете обращаться с паяльником и оловом, обязательно это сделайте. Так будет гарантирован нормальный контакт и греться соединение не будет.

Теперь о том, как соединять провода от люстры с проводами от выключателя (которые на потолке). По последним правилам скрутки недопустимы. Необходимо использовать клеммные коробки. Большинство современных люстр укомплектованы ими. Если нет — купите в любом строительном магазине или торгующем осветительными приборами.

При использовании такой клеммной коробки возникает проблема: скрутка из большого числа проводов в отверстие просто не лезет. Выход: к соединению припаять проводник (медный, одножильный или многожильный, сечением не менее 0,5 мм 2 ). Это соединение хорошо заизолировать, и в клеммную коробку вставлять свободный конец припаянного проводника (длинный не нужен — см 10 более чем достаточно).

Вставив в клеммник все провода от люстры и затянув винты, всю конструкцию поднимают под потолок. Там ее предварительно крепят, после чего в клеммник в нужном порядке подключают провода

При этом важно один напротив другого установить «ноли». Фазы к фазам подсоединяются в произвольном порядке

Как разделяют провода на люстре, как присоединяют проводник и люстру к клеммнику — все это есть в видео.

Как подключить люстру, выключатели

В зависимости от коммутируемой нагрузки, выключатели делятся на:

  • одноклавишные;
  • двухклавишные;
  • трехклавишные и т.д.

Клавишные выключатели

Сколько клавиш, столько и контактных групп внутри, это показывает скольким количеством приборов данный выключатель может управлять. Все выключатели имеют два положения «Вкл» и «Выкл», либо «0» и «1».

По варианту монтажа выключатели бывают:

  • для скрытой электропроводки;
  • для открытой прокладки проводов.

Варианты установки выключателей

По выполняемым функциям:

  • диммеры;
  • проходные;
  • перекрестные.

Каков стиль исполнения (класика, лофт, модерн и т.д.), такое и количество плафонов, что зависит от дизайна. Вполне закономерно что чем больше плафонов и ламп на люстре, тем больше мощность освещения и соответственно, как правило, увеличивается мощность потребления электроэнергии. Тем самым освещая более обширную площадь помещения.

По типу управления люстры делятся:

  • управление по проводам (двух или трех проводное подключение, плюс заземляющий контакт, если люстра имеет металлическую конструкцию);
  • управление беспроводное (по радио каналу или с телефона через Bluetooth);
  • комбинированные варианты.

Провод заземления в жилых помещениях имеется далеко не всегда, только в домах новой постройки или отреставрированных, то есть после капитального ремонта с заменой электропроводки. Согласно стандарту он имеет желто-зеленый цвет и подключается к такому же проводу на люстре. Если на своей люстре Вы его не обнаружили, тогда оголенный провод тщательно изолируем и оставляем в таком виде. Оставить его незаизолированным нельзя — случайно можете закоротить.

Ищем фазы и ноль

Для работы понадобиться:

инструмент (отвертка, пассатижи, бокорезы или кусачки и т.п.); индикаторная отвертка, а лучше мультиметр (некоторые матерые электрики используют лампу накаливания с цоколем и 2 провода от него); стремянка, стул или стол (важно обеспечить себе удобное, а главное безопасное место для работы). Чтобы начать работу по подключению люстры, с остальными проводами тоже нужно разбираться: где «фаза», а где «ноль»

В домах старой постройки все провода обычно одного цвета. Чаще всего — черного. В новостройках провода могут быть черные и синие, или коричневые и синие. Иногда присутствует красный. Чтобы не гадать по цветам, проще их прозвонить

Чтобы начать работу по подключению люстры, с остальными проводами тоже нужно разбираться: где «фаза», а где «ноль». В домах старой постройки все провода обычно одного цвета. Чаще всего — черного. В новостройках провода могут быть черные и синие, или коричневые и синие. Иногда присутствует красный. Чтобы не гадать по цветам, проще их прозвонить.

Посмотрите у себя на потолка количество проводов. Если у Вас три провода, а на стене двухклавишный выключатель, у вас должно быть две «фазы» — на каждую из клавиш и один «ноль» — общий провод. Прозванивать (а иными словами проверять на соответствие по цвету) можно мультиметром (тестером) или индикаторной отверткой (это специальная отвертка с лампочкой, которая загорается при наличии напряжения). Для выполнения данной работы необходимо перевести клавишу выключателя в положение «включено» (входной автомат на щитке тоже включен). После прозвонки, клавиши выключателя переведите в положение «выключено». Если есть возможность, лучше вырубить и автомат на щитке и подключать люстру с выключенным питанием.

Используем тестер

Чтобы определиться с выбором люстры и вариантом подключения

  1. Вам нужно определить ваш тип проводки (2-х, 3-х или 4-х проводная). Достаточно обратить взор на потолок и посмотреть, сколько проводов у вас выходит из перекрытия в том месте, где крепится люстра.
  2. Какой выключатель используется для управления освещением (в таблице 1, 2-х клавишный или диммер).
  3. Ниже следует таблица, из которой, выбираем желаемые функции, которые соответствуют номеру варианта Вашей электропроводки.
  4. И рядом, в столбце видим, какая люстра выполняет эти задачи.
Популярные статьи  Туалет на даче своими руками — пошаговая инструкция с фото

Нужно обратить внимание!

Если у вас с потолка выходит 3 провода, то в этом случае ваша проводка может иметь 2 «сценария» с небольшим отличаем друг от друга

Согласно одному варианту на люстру будет приходить с выключателя одна «фаза», а в другом варианте две – «L1» и «L2» (обратите внимание на количество клавиш на вашем выключателе).Если у Вас проводка имеет 4 провода, Вам повезло, поскольку здесь можно использовать вообще любой тип люстр и любые элементы управления

Как подсоединить светильник к выключателю двухклавишного типа

Подключая люстру к одноклавишному или двухклавишному выключателю, важно понять ее принцип работы. Лампа горит благодаря подключению нескольких элементов В момент подключения светоисточника один проводник идет из щитка на люстру

Второй подключается к люстре, но с помощью выключателя. Важно, что с помощью выключателя нельзя проводить нулевой вид проводника. Он не должен иметь разрыв из распределительной коробки.

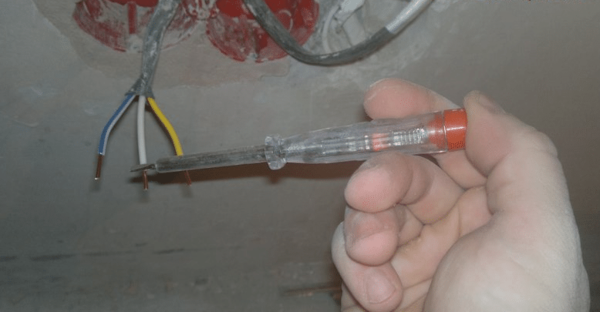

Обратите внимание! Определяя фазный и нулевой проводник, надо проверить, где индикатор напряжения. Это можно сделать в этажном виде щитка. Нужно коснуться с помощью измерительной отвертки индикатора элемента

При загорании лампочки это значит, что он фазный

Нужно коснуться с помощью измерительной отвертки индикатора элемента. При загорании лампочки это значит, что он фазный.

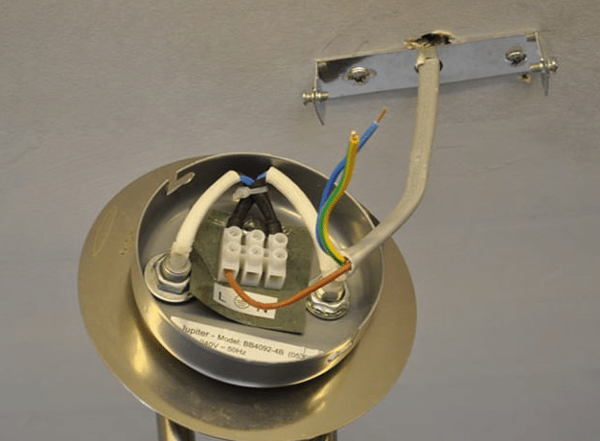

Схема подключения люстры на двухклавишный выключатель: инструкция по подключению

Из потолочного покрытия могут идти несколько элементов, один из которых фаза, а другой — ноль. По этой электросхеме можно подсоединить все лампы. Если из него идут три кабеля, то первый и следующий это фаза, а третий — ноль. По этой схеме можно распределять подключение ламп в люстре. Есть такой момент, когда из потолочного покрытия выходит три элемента, но нет возможности распределять включение люстры. Третий обладает желто-зеленой расцветкой и считается нулевым.

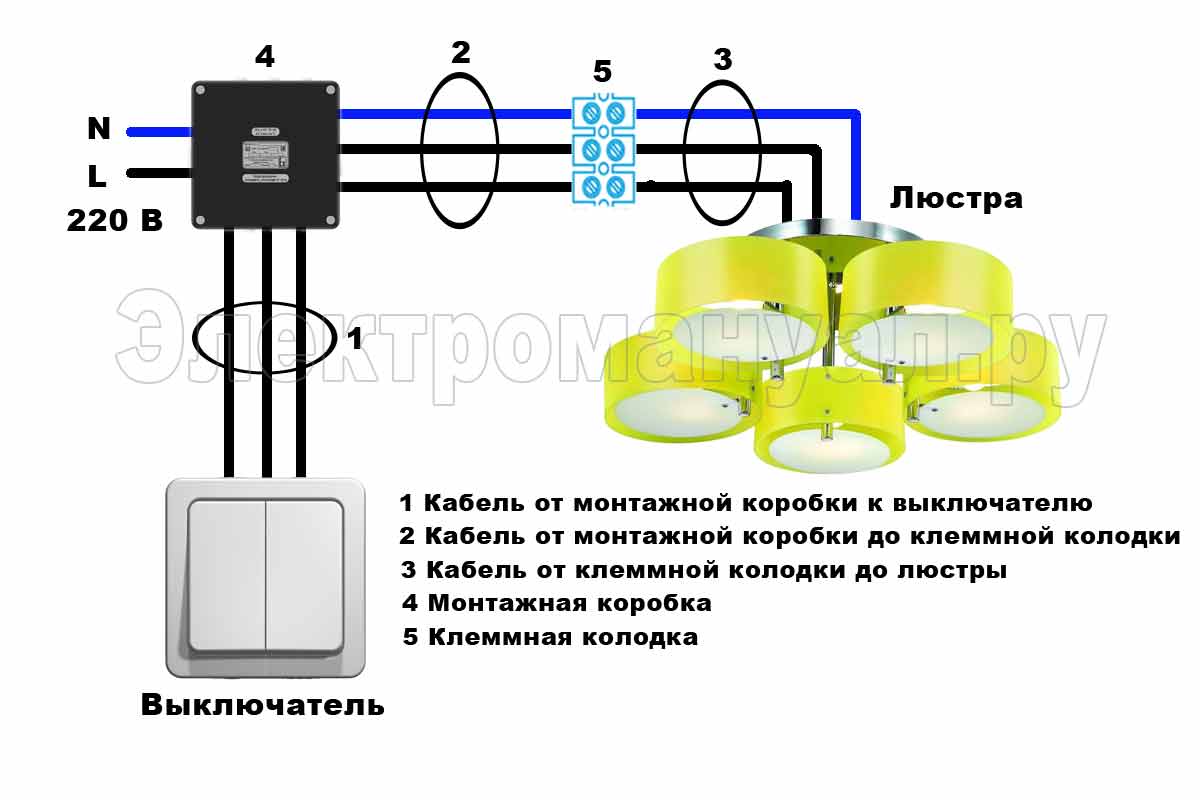

Схема подключения люстры на двухклавишный выключатель: инструкция по подключению

Для подключения источника к выключателю, имеющему две клавиши, нужно понять, где из двух, трех проводов люстры или пятирожкового выключателя находится незаряженный, а где заряженный проводник. Чтобы определить общий проводник, не нужно много знаний, он имеет отличный от других цвет. Значит, два других имеют несколько осветительных секций. Потом ноль соединяется с общим проводником, а каждая секция, имеющая разные фазы проводников, идет через двухклавишный вид выключателя.

Схема подключения люстры на двухклавишный выключатель: инструкция по подключению

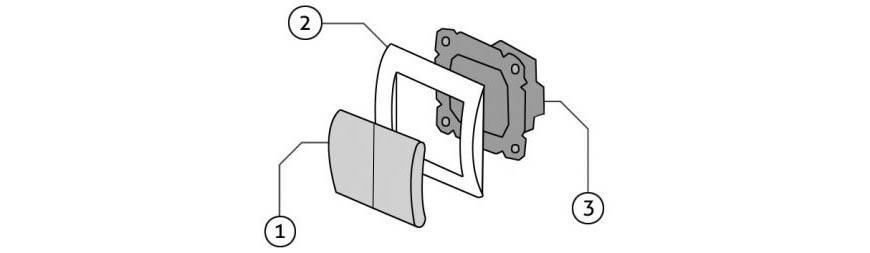

Конструкция и принцип действия двухклавишного выключателя

Конструкция двухклавишного выключателя достаточно проста. Он состоит из:

  1. Двух клавиш (двигающиеся вверх-вниз части).
  2. Корпуса (оболочки), который снимается перед началом выполнения работ с электричеством.
  3. Клеммников (те места, к которым подводят напряжение или ток).

Схема подключения люстры на двухклавишный выключатель: инструкция по подключению

Редко третий элемент – клеммники – может заменяться в конструкции на винтовые зажимы. Отличие состоит в том, что первые долго и надежно держат провод, а вторые делают то же, но не зажимая провод, а закручивая его, поэтому первый вариант подключается проще и эксплуатируется дольше. Также в конструкцию может входить дополнительная подсветка – диммер, расположенная на каждой клавише. О подключении двухклавишного выключателя с диммерами читайте чуть ниже.

Внутри двухклавишного выключателя без подсветки находятся два провода, идущие параллельно друг другу и вход для фазы. Каждая из клемм, подходящая к клавишам, может независимо от другой размыкать либо смыкать контакт, вследствие чего включается одна лампа (часть ламп), вторая лампа, или все лампы вместе

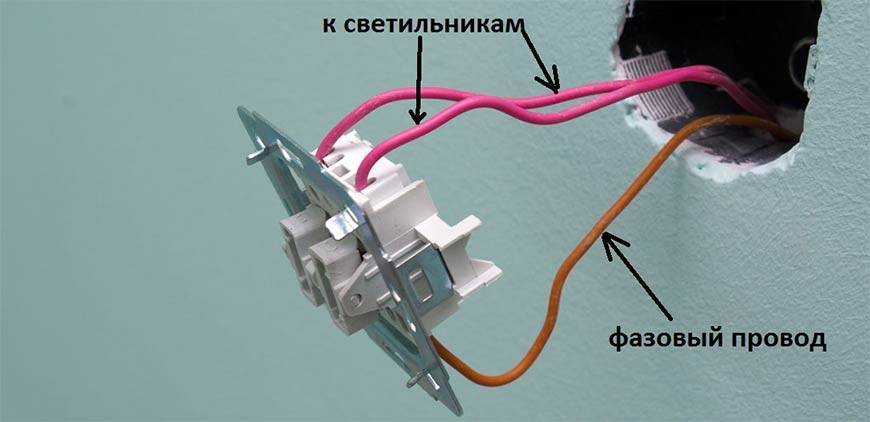

Схема подключения люстры на двухклавишный выключатель: инструкция по подключению

Обратите внимание! Если нужно подавать ток не на одну, а сразу на несколько лампочек. Стоит обязательно использовать многожильные провода

Это как раз позволяет сделать двухклавишная модель выключателя.

Принцип действия выключателя заключается в вариативности степени освещения:

  1. Можно включить только одну клавишу, чтобы загорелась одна лампочка (или первая группа светильников).
  2. Есть возможность включить вторую клавишу – освещение изменится, так как одни части комнаты будут хорошо видны, а другие – немного затемнены.
  3. Третий вариант – включение “на полную катушку” – в положении “вкл” находятся обе клавиши – тогда комната получает максимум освещения.

Кстати, некоторые двухклавишные выключатели состоят из двух изолированных друг от друга одноклавишных устройств. В таком случае принято называть их модульными.

Кроме внешней составляющей, такое приспособление также может выполнять функции экономии электроэнергии и создания разнообразной атмосферы. А еще двухклавишные выключатели увеличивают безопасность, так как при их установке в помещении уменьшается число точек с электрическим напряжением.

Перед началом работы по подготовке к подключению выключателя, предлагаем ознакомиться со схемой двухклавишного выключателя ниже:

Как подключить люстру на два разных выключателя?

Для того чтобы выполнить такой вид подключения придется приобрести специальные проходные выключатели. Они отличаются от обычных выключателей особенностью конструкции и наличием монтажных схем трех контактов. Если соединить контакты, так как указано в схеме, это позволит управлять освещением согласно сразу с двух выключателей.

На рисунке видно, что в проходном выключателе присутствует три контакта:

  1.  общий, который дает вывод для подключения к люстре или к проводу с фазой
  2. два других с их помощью выключатели подобного типа соединяются между собой.

Из-за особенностей конструкции такое соединение необходимо продумывать заранее, или же придется прокладывать дополнительный провод и делать дополнительный косметический ремонт.

Галогенные лампы — преимущества их использования и схемы подключения.

Ни для кого не является секретом, что использовать галогенные лампы гораздо выгоднее по сравнению с лампами накаливания. Не только по причине их экономичности в плане потребления электричества, но и широтой ассортимента представленного на рынке. Освещение от таких лам остается таким же ярким, как и при использовании ламп накаливания, если не в разы ярче. Галогенные лампы это лампы малого напряжения 24, 12, и 6 Вольтам.

Единственное требование обязательное при подключении таких ламп есть установка специального понижающего трансформатора для того что бы преобразовывать 220 Вт. в запрашиваемый лампочками номинал.

Для того чтобы подключить несколько галогеных ламп к одному выключателю их необходимо предварительно параллельно соединить между собой.

Трансформаторы, благодаря своим небольшим размерам, легко помещаются в каркасе подвесного потолка.

В зависимости от запланированного дизайна потолка количество светильников и трансформаторов может отличаться. Следует обязательно запомнить, что каждый понижающий трансформатор необходимо подключать к сети отдельно. Прокладывая новую линию электропроводки.  Провода же к ним будут сходиться в одной распределительной коробке.

У таких трансформаторов есть особенности их необходимо располагать на расстоянии не мене 20 см. от источников тепла. Специалисты рекомендуют также не превышать длину выходящих из ни проводов на расстояние больше чем на 2-2,5 м. Если же их нарушить это может повлиять на степень яркость галогенных ламп.

 Люстра с пультом управления — роскошь или удобство?

Самыми последним разработками в области осветительных приборов являются люстры с пультом освещения, в который включены все управляющие элементы.

Безусловно, положительные стороны у люстры, управление которой осуществляется через пульт, налицо, так она позволит потушить свет, не вставая с дивана или вылезая из-под одеяла, вам не придется опасаться ударов об углы и мебель.

Установка такой люстры не требует, каких либо специализированных знаний, так как подключается абсолютно также как и обыкновенная люстра, так вы пожелаете, используя один из описанных способов. Освещением позволяет управлять встроенный в люстру контроллер освещения. Все же не стоит избавляться от настенного выключателя, так как в пульте всегда могут сесть батарейки или он может потеряться.

Помогла ли вам статья?

ПомоглаНе нравится

Подключение розетки и выключателя

При подключении розетки и выключателя, достаточно рассмотреть схемы их подключения и все станет на свои места. Следует также рассмотреть схемы подключения розетки с одинарным, двойным и тройным выключателем.

Обычно, проблему человека, который хочет просто заменить блок выключатель – розетка составляет то, что он видит только пучок проводов, который не дает ему общей картины, а значит, мешает правильно сориентироваться. Еще может быть предыдущий монтаж выполнен с неправильной фазировкой, что тоже не добавляет ясности. Поэтому хватит слов, давайте разбираться.

Популярные статьи  Установка и подключение джакузи своими руками — инструкция для новичков!

Схема подключения розетки с одноклавишным выключателем

Выключатель отключен (на его вход через лампочку приходит ноль)

Выключатель включен (через него фаза поступает на лампочку)

Как видим из схемы для подключения розетки с выключателем, нам требуется три провода: по одному приходит фаза, по-другому ноль, а по третьему через перемычку на вход выключателя фаза возвращается запитывая лампочку светильника.

Следует учесть, что первые три рисунка (верху) с правильным подключением, то есть ноль с распределительной коробки идет сразу на лампу.

Тогда в коробке расключения розетки и выключателя мы видим три провода. Два, на которых ноль (один ноль мы получаем через подключённую лампу), а другой с фазой. Это при условии, подключенной исправной лампы.

При замене блока, мы можем (предварительно обесточив линию) просто повторить подключение (подкинув аналогичный блок или розетку с выключателем). Но, если такой возможности нет, нам нужно точно определить, где какой провод. Для этого обесточив линию, делаем косоплет.

Фото косоплета на три жилы.

Он поможет нам избежать замыкания проводов и даст возможность при необходимости разместить провода в нужной нам последовательности.

Затем включаем линию и индикатором находим фазу, через нее (фазу) контрольной лампочкой определяем прямой ноль (контрольная лампочка светится в полный накал), ноль и фаза подключаются к розетке, другой провод через выключатель (фаза перемычкой подается на вход выключателя) должен запитать лампу .

При прикосновению к нему (остававшийся провод) контрольная лампа светится в пол накала, а светильник слабо загорается (если подключена лампа накала) или загорается в полную мощность (современные лампы).

Определившись с проводами, обесточиваем линию и подключаем блок розетку-выключатель. Собрав, включаем и проверяем работоспособность.

Схема подключения розетки с одноклавишным выключателем с неправильной фазировкой

Неправильная фазировка легко определяется, тем, что индикатор покажет два провода с фазой. Все действия остаются прежними, что и описаны выше с той лишь разницей, что теперь прямая фаза находится (ищется) через ноль, и он же (ноль) через перемычку подается на вход выключателя.

Схема подключения розетки с двухклавишным выключателем

Выключатель отключен (на его входа через лампочки приходит ноль)

Выключатель включен (через него фаза поступает на лампочки)

Как видим все тоже самое только добавился еще один провод. Не забываем про косоплет.

Фото косоплета на четыре жилы.

Схема подключения розетки с трехклавишным выключателем

Выключатель отключен (на его входа через лампочки приходит ноль)

Выключатель включен (через него фаза поступает на лампочки)

Фото косоплета на пять жил.

Схема не на много усложняется при подключении розетки и трехклавишного выключателя, но если вы разобрались с предыдущими схемами, то и эта не представит для вас сложность.

На практике здесь тоже может выходить не пять, а шесть проводов, но это значит, что электромонтёр просто не захотел отделять один провод от сдвоенного и один провод либо не рабочий, либо взят пара за жилу.

Как подключить розетку с выключателем | Видео пояснение

На этом все, удачного вам монтажа!

В предыдущей статье Я рассказывал как подключаются одиночные или двойные электрические розетки к электропроводке или между собой- шлейфом. Сейчас Я расскажу подробно о том, как правильно подключаются блоки, состоящие из розетки +выключатель света или из трех, четырех розеток.

Учитываете. что в одном блоке под одной крышкой совмещаются не только выключатели, электрические розетки, но и при необходимости телефонные и компьютерные.

Перед началом работ по подключению электрических розеток- необходимо отключить автоматом электропитание и и убедится в отсутствии напряжения при помощи индикаторной отвертки.

Как работает раздельное питание люстры?

Чтобы понимать в какой последовательности подключать провода в выключателе, нужно разобраться в том, как электричество бежит через люстру, питая лампы. В этой главе мы с вами и займемся этим вопросом.

Строение люстры

Какой бы сложной не была электрическая часть прибора, она всегда будет заканчиваться выводами из двух, трех или четырех проводов. Самые простые могут подключаться только 2-мя проводами. Количество клемм ничего нам не говорит об их назначении. Давайте разберем эту тему подробно.

Клеммная колодка в основании люстры

На фотоснимке выше вы можете видеть классическую клеммную колодку, из которой выходит два цветных провода.

Итак, один провод – это рабочая фаза, обозначенная латинской буквой L (черный провод, хотя может быть и любой другой), а второй это нуль – буква N (во всех схемах для него используются провода синего цвета). По сути, лампе все равно, на какой контакт ей подать фазу, гораздо важнее, какой из проводов пойдет на выключатель

Схема подключения светильников к двухклавишным выключателям

Внимательно изучите представленную схему – нас интересуют серые линии, обозначающие фазу. Сразу становится понятным, что именно они тянутся к двухклавишному выключателю. Это очень важный момент, так как некоторые электрики не соблюдают этого правила и пускают туда нуль.

Возвращаемся снова к нашей люстре с двумя проводами. Для ее подключения нужен одноклавишный выключатель, который будет разрывать фазный провод, идущий из распределительной коробки. Нуль при этом протянется прямиком в коробку – ему выключатель не требуется, где подсоединится к общему нулю домовой сети. Все предельно просто и понятно.

Светильник с 3-мя проводами

На фото показано основание бра, но это никакого значение не имеет, принцип работы и подключения у прочих светильников с люстрами одинаковый. Тут мы видим, что из корпуса прибора выходит три провода. Синий мы уже знаем – это нуль, с черным тоже все понятно, а вот желто-зеленого раньше не было.

Заземление мы можем подключить только в том случае, если оно предусмотрено в домовой электрической сети. В распределительной коробке будет выведена общая земля, к которой будут сходиться желто-зеленые провода ото всех электрических точек дома.

Фактически, схема подключения такой люстры ничем не отличается от описанной ранее, и для нее требуется одноклавишный выключатель.

Люстра с 6-ю проводами

На фото показана люстра на несколько свечей. Так как от каждого цоколя идет по два провода, все их выводы будут тянуться в основание прибора, хотя в хороших люстрах всю схему запитки производитель делает сам и зачастую прячет ее в скрытой части корпуса.

Теперь посмотрите, как скручены друг с другом провода – они соединены вместе по цветам. Фактически, они образуют те же два провода, про которые мы писали выше. То есть при таком соединении вам также понадобится только одноклавишный выключатель.

Схема на три провода

Последний вариант, когда из люстры выходит три провода, не считая заземление, либо же вы самостоятельно делаете такую скрутку – ее пример показан на фото выше. Давайте его внимательно рассмотрим. Мы видим, что все нулевые провода соединены вместе и подключены к одной клемме «Ваго». Вот вам яркий пример того, как не соблюдается цветовая маркировка. Фазные провода разделены в определенном порядке, скорее всего, через один, и подключены к двум клеммам. Такая схема нам подсказывает, что на люстру для зажигания всех свечей нужно подвести две отдельные фазы. Именно это и можно реализовать посредством двухклавишного выключателя.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
