Схема подключения компрессора холодильника: возможные неисправности, демонтаж и замена

Содержание

Как подключить без конденсатора

Классический конденсатор в холодильном оборудовании используется для охлаждения и преобразования газообразного хладагента в жидкую фазу. Насос хладагента допускает кратковременную работу без конденсационного блока, но длительно эксплуатировать агрегат не рекомендуется (из-за отсутствия подачи масла). В самом компрессоре встречается электролитический конденсатор, обеспечивающий дополнительный импульс тока в момент пуска оборудования. Конденсатор использовался в холодильниках, выпущенных в 60-70-х гг. прошлого столетия.

Схема подключения компрессора холодильника: возможные неисправности, демонтаж и замена

Конденсатор работает совместно с управляющим реле, размещается в разрыве между линией питания и пусковой обмоткой. При проверке работоспособности мотора можно подключить питание напрямую, обойдя дополнительные компоненты цепи. В оборудовании, выпущенном после 90-х гг., элемент не используется. Конденсатор применяется для пуска 3-фазных электродвигателей, подключаемых к бытовой сети переменного тока. Установленный элемент имитирует недостающую фазу, но в бытовом холодильном оборудовании такие двигатели не используются.

Если мотор не реагирует на подачу питания, то потребуется демонтировать реле. Если при подаче питания из корпуса компрессора доносится монотонное гудение, то причиной поломки являются заклинившие подшипники качения или сломанный поршневой насос. Если мотор не работает и нет постороннего гула, то причину утраты работоспособности следует искать в обрыве проводов внутри компрессора. Подобный агрегат не ремонтируется, а подлежит утилизации.

Комплектация и назначение элементов поршневых компрессоров для холодильника

Если вы заглянете за ваш холодильник, то сможете увидеть там небольшой черный металлический бачок с приплюснутым воротом, от которого отходят несколько трубок.

Это и есть компрессор. Его кожух герметичен, а подводящие медные трубки выведены к решеткам охлаждения холодильника, размещенным на его задней панели.

Схема подключения компрессора холодильника: возможные неисправности, демонтаж и заменаСхема подключения компрессора холодильника: возможные неисправности, демонтаж и замена

Внутри кожуха находится механизм компрессорной установки, состоящей из мотора, поршневого цилиндра с прилегающим к нему клапаном, креплений и медных трубок, витиевато закрученных вокруг самой установки. Таких трубок в современных компрессорах всего три. Две из них, расположенные рядом, отвечают за подачу и возврат в систему фреона, который постоянно циркулирует в системе под определенным давлением. Это давление и призван создавать компрессор.

Схема подключения компрессора холодильника: возможные неисправности, демонтаж и замена

Третья трубка обычно запаяна с конца.

Она находится на противоположной стороне от предыдущих, и через нее систему заправляют фреоном.

Эта трубка ведет к пластиковому глушителю, сглаживающему шум от поступающего в корпус фреона.

Схема подключения компрессора холодильника: возможные неисправности, демонтаж и замена

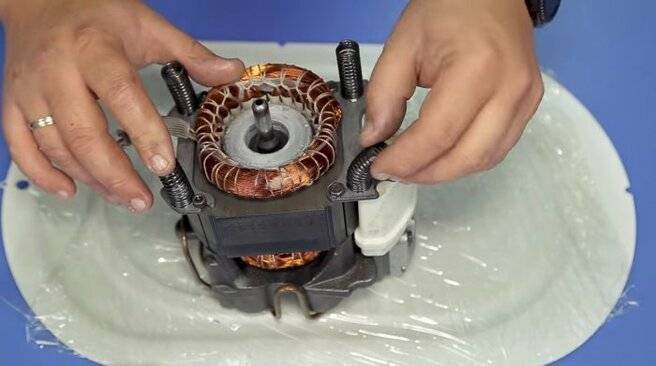

Двигатель компрессора чаще всего асинхронный, состоит из вертикально расположенных обмоток (статора) и подвижного якоря (ротора), к концу которого закреплен коленчатый вал с кулисой или шатуном, приводящей в движение поршень. Корпус двигателя объединен с цилиндром компрессора, и размещен на независимой подвеске из четырех пружин, сглаживающих вибрацию от двигателя, и делающих работу компрессора почти бесшумной.

Схема подключения компрессора холодильника: возможные неисправности, демонтаж и замена

Во время работы компрессора, установка вместе с двигателем достаточно сильно нагревается, и ее температура внутри кожуха может достигать порядка 100 °С.

Происходит это из-за нагнетаемого компрессором высокого давления для перегонки фреона, в среде которого вынужден работать двигатель. На дне кожуха располагается некоторое количество минерального или синтетического масла (около 200 гр), которое под температурой и давлением превращается в аэрозоль и смешиваясь с хладагентом, попадает в охладительную систему холодильника.

За подачу масла на подшипники, клапана и поршень компрессорной установки отвечает центробежный масляный насос, который располагается внутри вала ротора.

Схема подключения компрессора холодильника: возможные неисправности, демонтаж и заменаСхема подключения компрессора холодильника: возможные неисправности, демонтаж и заменаСхема подключения компрессора холодильника: возможные неисправности, демонтаж и замена

Пускозащитное реле, оснащенное термодатчиком, находится на внешней стороне кожуха компрессора и выполняет несколько очень важных функций:

  • Регулирует подачу электричества на компрессорную установку;
  • Отсекает подачу электричества на заклинивший ввиду каких-либо поломок двигатель компрессора, предохраняя обмотку статора от перегрева и сгорания. Спустя некоторое время происходит повторная подача, и в случае неполадки, отключение;
  • Предохраняет проводку от возгорания в случае перегрева контактной группы, и подведенных к ней проводов. Крайне полезная функция, поскольку по вине возгорания проводки до сих пор происходит огромное количество бытовых пожаров.

Схема подключения компрессора холодильника: возможные неисправности, демонтаж и замена

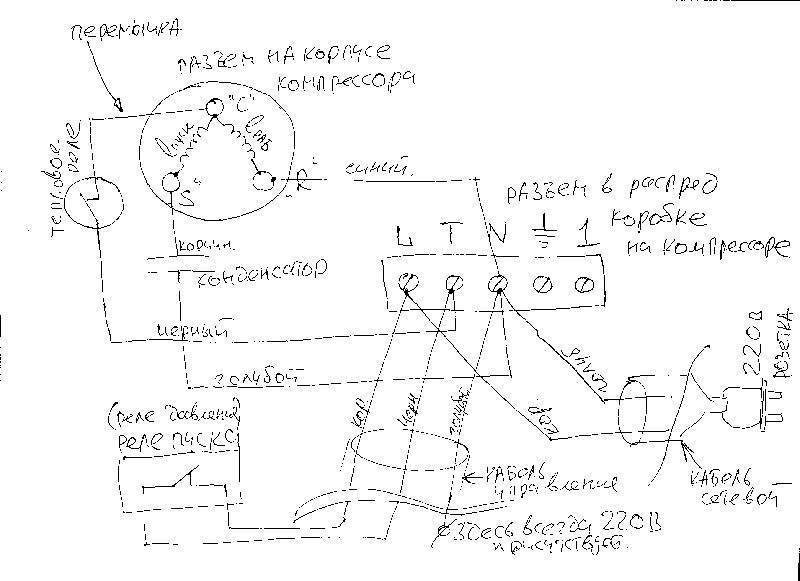

Схема подключения компрессора холодильника

Знать ее должен специалист и пользователь, который сам обслуживает свой аппарат. Это поможет выяснить пригодность мотора к работе. Однако определить по какой причине произошла поломка, сможет лишь мастер.

Распиновка

На корпусе двигателя есть 3 вывода, распиновка которых обозначается буквами:

  • С – общий выход;
  • S – клемма пусковой обмотки;
  • M либо R – клемма рабочей обмотки.

Схема подключения компрессора холодильника: возможные неисправности, демонтаж и замена

Тестер по очереди надо подсоединить к клеммам. Сначала проводят замер сопротивления пусковой и рабочей обмотки. Полученные значения складывают, потом сравнивают с сопротивлением между двумя обмотками. Его измеряют тестером. Если компрессор исправен, то данные величины будут одинаковые. Допускается незначительное отклонение.

Неполадки в пусковом реле

Подозрения в нарушении работы данного элемента возникают при:

  • отказе мотора холодильника Индезит (Бирюса, Стинол) в запуске;
  • самопроизвольном отключение мотора в агрегате после непродолжительного периода работы.

Причиной этих проблем может быть заклинивание контактов или ослабление пружин. И то, и другое напрямую зависит от пускового реле компрессора.

Узнать, как функционирует эта важная деталь, вполне возможно. Если в холодильнике установлено позисторное реле, то достаточно послушать как оно «звучит». Звук пересыпающегося порошка говорит о полной бесполезности применения данного реле, так как «таблетка», которая отвечала за проводимость, попросту рассыпалась. В этом случае поможет только окончательная замена.

Пусковое реле компрессора теплового типа способом, описанным выше, проверить нельзя. Здесь понадобиться специальный прибор под названием тестер. Между контактами работоспособного элемента устанавливается сопротивление, равное нулю.

Что еще можно сделать

Компрессор из холодильника и огнетушителя используется для создания ряда самодельных поделок. Рассмотрим их детальнее.

Схема подключения компрессора холодильника: возможные неисправности, демонтаж и замена
Компрессор из холодильника и огнетушителя

Из компрессора от старого холодильника

Распространенный вариант самодельных конструкций с применением комплектующих – устройство для автоматической подкачки колес транспортных средств. Некоторые люди умудряются сделать аэрограф. Возможно, со временем, ассортимент расширится.

Популярные статьи  Как утеплить пол в доме?

Из баллона огнетушителя

После окончания срока пригодности устройств многие умельцы применяют их в собственных целях. Они используются для создания аквариумного компрессора, парогенератора, печи или ресивера.

Схема Подключения Компрессора Холодильника

И разговаривать с ним уже со знанием дела.

Схема подключения компрессора холодильника: возможные неисправности, демонтаж и замена
Если запуск не произошел, возможна неисправность в моторе либо в кабеле.

Схема подключения компрессора холодильника: возможные неисправности, демонтаж и замена
Пары поглотившего тепло хладагента вместо компрессора с насосом высасывает абсорбер, жадно их поглощающий. Пусковое реле для холодильника. Устройство принцип работы

Схема подключения компрессора холодильника: возможные неисправности, демонтаж и замена
Подключить к контактам прессостата цепь регулирования электродвигателем. В обширный перечень веществ, способных их вызвать, попали и фреоны.

Схема подключения компрессора холодильника: возможные неисправности, демонтаж и замена
Указанный здесь потребляемый ток соответствует мощности мотора ВТ, у моторов меньшей или большей мощности этот показатель также будет меньше или больше. Проверить рабочий электрический конденсатор, также см.

Схема подключения компрессора холодильника: возможные неисправности, демонтаж и замена
Образуется ледяная снежная шуба. Выгоднее просто купить новое реле. Обшарпан — на свалку краше кладут, но морозит исправно.

Поэтому далее мы сосредоточимся на ремонте компрессионных холодильников, тем более что в быту они абсолютно доминируют и неисправностям подвержены более прочих систем.

Самостоятельно подключаем термостат, прозваниваем обмотки, подключаем пусковое реле.

Частые причины неполадок

Проблемы с холодильниками Атлант, возникают из-за:

  • несоблюдения норм эксплуатации;
  • расхождения коэффициентов расширения металлических частиц внутри соленоида (характерно для моделей холодильных установок всех брендов);
  • заклинивания сердечника катушки и контактов;
  • перегорания спирали, по которой проходит электрический ток;
  • длительного простоя;
  • процесса окисления;
  • повреждений механического характера;
  • обгорания непосредственно самих контактов и гнезд, из которых они отходят;
  • дисфункции пружинной пластины.

Пускозащитное реле состоит из соленоида, пары контактов, среди которых один подвижный, а другой неподвижный, и катушки с сердечником. Для устранения «недомоганий», локализованных в реле, необходима электрическая схема реле холодильника Атлант.

Форс-мажорной ситуацией признается та, что характеризуется проблемами с мотором-компрессором. Например, если холодильник вообще не запускается при подключении, работает без переключения режима или глохнет через определенный промежуток времени.

Схема работы холодильника

Холодильник  состоит из:

  • Компрессора, который бывает инверторного и линейного типа. После запуска компрессор начинает гнать фреон по системе, тем самым охлаждая камеры;
  • Конденсатора – трубок, находящихся на задней стене корпуса холодильника. Благодаря конденсаторным трубкам рефрижератор не перегревается;
  • Испарителя, в котором происходит закипание фреона и его переход в газообразное состояние;
  • Вентиля для терморегуляции, который служит для поддержания заданного давления;
  • Хладагента — или изобутана, который циркулируя по системе, способствует охлаждению всей камеры.

Изображение 1 – схема работы холодильника

Холодильная система имеет замкнутый характер.  Компрессор выкачивает из испарителя хладагент, который в свою очередь попадает в конденсатор под высоким давлением.  В конденсаторе газ охлаждается и меняет свое агрегатное состояние из газообразного на жидкое. Полученная жидкость стекает по трубкам в испаритель. Таким образом, обеспечивается замкнутая непрерывная работа.

Практически все компоненты холодильника работают в режиме «нон-стоп». Компрессор должен включаться от сигнала температурного датчика, в тот момент, когда превышается допустимая норма датчика температуры. После подачи сигнала компрессор, приходящий в движение от реле, начинает интенсивно работать до тех пор, пока температурные показатели не придут в норму. Затем мотор вновь отключается.

Чтобы заменить компрессор своими руками необходимо разобраться и в электросхеме.

Изображение 2 – электрическая схема

Обладая нужными знаниями, и имея под рукой необходимые инструменты, без труда можно определить причину поломки и исправить ее самостоятельно.

Изображение 3 – схема движения тока

Согласно схеме, в рабочем состоянии ток проходит следующий путь:

  • Вначале ток проходит через контакты на термореле (1);
  • Затем он попадает на кнопку оттайки (2);
  • Далее он попадает на тепловое реле (3);
  • Следующим на пути тока стоит пускозащитное реле (5);
  • Рабочая обмотка двигателя мотора стоит в конце пути (4.1).

Если обмотка будет нерабочей, то она пропустит напряжение большим  размером.  Пусковое реле сработает, замкнет контакты и запустит обмотку. Как только температура достигнет нужного значения, контакты термореле разомкнутся, а двигатель остановить мотор.

Пошаговая инструкция по подключению

При старте компрессора нагрузка осуществляется на пусковую обмотку. Для дальнейшей работы происходит переключение на рабочую. Во время действия основной обмотки снижено энергопотребление, а пусковая нужна, чтобы выдержать повышенную мощность. Помимо электродвигателя, в конструкции компрессора предусмотрены дополнительные реле. Они расположены на внешней стороне компрессора и нужны для поддержания нужного температурного режима.

Стандартное подключение по заводской схеме предусматривает использование кабеля со стандартной вилкой. После ее включения в розетку ток по проводам поступает на корпус реле. Реле необходимо, чтобы отрегулировать конфликт полярности соединений, поскольку работа компрессора осуществляется на переменном токе.

Если один из компонентов схемы неисправен, мотор не заработает. Дальнейшая диагностика предусматривает проверку компонентов в цепи питания путем их исключения из работы. При неисправности приборов такая проверка диагностирует поломку в одном из компонентов компрессора.

Советы по подключению

Для того чтобы ваша техника не только долго служила, но и эффективно хранила продукты вас следует учесть следующие советы при подключении холодильника своими руками:

Необходимо оставить зазор между корпусом агрегата и стеной. При его отсутствии может произойти перегрев, который выведет холодильник из строя

Минимальное расстояние между стеной и холодильником должно составлять 10 см.
Обратите внимание, что некоторые модели могут иметь специальный подпор. Он создаст необходимое расстояние во время установки.
В комплекте к ледогенератору вы можете найти специальный фильтр, который обеспечит очистку воды

Если его нет, тогда приобрести фильтр можно в любом магазине сантехники. Самому подключить холодильник через фильтр достаточно просто. Его можно закрепить на стене и перед поступлением в ледогенератор вода будет очищаться.
Холодильник нельзя устанавливать возле греющего оборудования. Также установка холодильника запрещается возле духового шкафа и на теплый пол.

  • Перед тем как выполнить подключение холодильника напрямую к сети нужно проверить работоспособность электрической проводки.
  • Электропроводка обязательно должна иметь заземление.
  • Если в сети будут присутствовать перепады напряжения, тогда необходимо подключить УЗО.
  • Место установки следует подбирать так, чтобы не пришлось подключать удлинитель. Подключение холодильника через переноску выполнять не рекомендуется. Очень часто при повышении нагрузки удлинитель может расплавиться.
  • Если у вас нет возможности установить холодильник подальше от духовки, тогда необходимо предотвратить теплообмен.
  • Чтобы передняя дверца лучше закрывалась можно приподнять передние ножки.
  • Устанавливать холодильник нужно только по уровню. Благодаря этому он не будет гудеть и перегреваться. Любой перекос может вывести технику из строя.
  • Если при выборе холодильника вы остановили свой вариант на встроенном корпусе, тогда размещать его необходимо в шкафу на кухне. Если кухня маленькая тогда это может сэкономить пространство. Также если холодильник маленький его можно установить в столешнице.
  • Если устройство с ледогенератором, тогда нужно подключить холодильник к воде через фильтр. Если этого не сделать вода будет грязной и непригодной для питья.
  • Нельзя размещать холодильник под окном. Солнечные лучи могут нагреть технику, и возникнет перегрев. После первого включения еду можно вкладывать только после 3 часов работы.
Популярные статьи  Выбираем пластиковые воздуховоды для вентиляции: особенности и нюансы монтажа

Теперь вы точно знаете, как правильно подключить холодильник к водопроводу и сети своими руками. Ниже мы поместили видеоуроки, которые помогут выполнить этот процесс.

https://youtube.com/watch?v=4G1MCGycNWA

Теперь вы можете изучить видео, в котором рассказано, как установить новый холодильник после покупки.

Рекомендуем прочесть: подключение домашнего кинотеатра к телевизору.

Это интересно: Потребление электроэнергии электрокотлом в сутки и в месяц: познаем все нюансы

Неисправность компрессора: признаки

Довольно часто поломки холодильного оборудования происходят по причине неисправности компрессора. Чаще всего распознать эту проблему можно по следующим признакам:

  • на стенках холодильника намерзают заметные глыбы льда (часто такое случается при отсутствии системы No Frost);
  • при работе компрессора слышится громкий звук, но холодильник не морозит;
  • при включении холодильника наблюдается сильная вибрация;
  • компрессор не отключается;
  • холодильник перемораживает продукты.

Схема подключения компрессора холодильника: возможные неисправности, демонтаж и замена
Система No Frost Для того, чтобы разобраться с проблемой, необходимо рассмотреть признаки поломки подробнее.

Таблица 2. Признаки поломки компрессора

Поломка Причины
Компрессор функционирует, но не морозит Причиной проблемы часто является утечка холодильного агента из-за неправильной перевозки агрегата. Кроме того, это происходит в случае неисправности ТЭНа.
Компрессор не перестает работать Такая проблема возникает по следующим причинам:
  • утечка холодильного агента;
  • разгерметизация капиллярного трубопровода, из-за чего в системе произошел засор;
  • резинка-уплотнитель рассохлась, повысилась температура внутри агрегата, из-за чего мотор начинает работать без остановки. Если в холодильнике имеется компрессор инверторного типа, то после набора нужной температуры, он все равно функционирует, но только минимальных оборотах.
Компрессор гудит, но не функционирует Посторонний шум при работе компрессора часто возникает при наличии болтов, которые необходимо демонтировать после транспортировки. Тем не менее, это касается только новых устройств. Существуют и другие причины неисправности:
  • деформация патрубка;
  • поломка терморегулятора.
Компрессор холодильника включается, а затем сразу отключается Выделяют следующие причины неисправностей:
  • поломка пускового реле, которое отвечает за запуск мотора;
  • обрыв внутренней намотки;
  • обмотка пускового реле оборвалась и компрессор перегревается.

Видео – Неисправности компрессора

Схема подключения реле холодильника

Концептуально подключение происходит следующим образом:

  1. Защитная часть реле (тепловое реле) должна быть в цепи, которая подключается к общему выводу обеих обмоток или к выводу рабочей обмотки.

  2. Пусковая часть реле должна быть в цепи, которая подключается к выводу пусковой обмотки.

Типичная схема подключения пускозащитного реле холодильника:

Схема подключения компрессора холодильника: возможные неисправности, демонтаж и замена

На этой схеме защитная часть (РКТ1 и РТК2) и пусковая часть (Реле) обозначены как раздельные элементы, хотя обычно это сборка в одном корпусе. Но суть схемы от этого не меняется. Также на схеме указано что защитная часть установлена в цепи общего вывода обеих обмоток. И это более правильное решение. Хотя возможны какие-то модели пускозащитных реле в которых защитная часть установлена в цепи рабочей обмотки.

Таким образом для подключения «не родного» пускозащитного реле нужно:

  1. Выяснить какие части реле (пусковая и защитная) на какие контакты реле выведены.

  2. Выяснить какие обмотки двигателя на какие контакты компрессора выведены.

  3. Соединить соответствующие контакты реле и компрессора.

Как это сделать? Нужно снять крышку с пускозащитного реле и посмотреть какие его части на какие контакты выведены.

Для того чтобы узнать какие обмотки двигателя на какие контакты (на корпусе компрессора) выведены, нужно полностью снять старое реле и посмотреть площадку с контактами. Контакты могут быть промаркированы. Например это может быть такая маркировка: C (общий), S (пусковая обмотка), R (рабочая обмотка).

Если маркировки нет, тогда можно выяснить через замеры сопротивлений между контактами.

Нужно, по очереди, замерять сопротивление между двумя из трех выводов. При замере сопротивления вы получите три разных значения:

  • Самое большое сопротивление будет между выводами рабочей и пусковой обмотки. Это объясняется тем, что на этих контактах суммируется сопротивление обоих обмоток.

  • И также будет два сопротивления не сильно отличающиеся друг от друга. Это будут выводы каждой из обмоток в отдельности.

Таким образом, выяснив два вывода, между которыми самое большое сопротивление, вы узнаете общий вывод обмоток — это будет третий вывод, который не задействован в этом замере. Кстати, наибольшее сопротивление должно быть примерно равно сумме двух меньших меньших сопротивлений.

Соответственно два меньших сопротивления будут между общим выводом и выводами пусковой и рабочей обмоток. Далее нужно установить какая из обмоток, на каком выводе. Обычно сопротивление рабочей обмотки немного меньше чем сопротивление пусковой обмотки.

Схема подключения компрессора холодильника: возможные неисправности, демонтаж и замена

Как быть, если посадочные контакты пускозащитного не совпадают с контактами компрессора? В этом случае можно «приколхозить» реле при помощи проводов. Например вот так:

Схема подключения компрессора холодильника: возможные неисправности, демонтаж и замена

Главное выполнить правильное подключение реле к выводам компрессора.

Но лучше конечно поискать именно такую модель пускозащитного реле, которая подходит для компрессора вашего холодильника. В этом магазине есть разные модели пускозащитных  реле.

Сопутствующие статьи

  • Как избавиться от запаха в холодильнике
  • Почему холодильник не включается
  • Как разморозить холодильник
  • Как проверить пусковое реле холодильника

Разработка схемы компрессорной станции

Подготовка оборудования для самодельной компрессорной станции

При разработке схемы компрессорной станции и составления списка дополнительного оборудования к ней следует учитывать планируемую область применения. Чем больше ресивер и давление в нём, тем шире будут возможности самоделки. Стандартная схема включает в себя следующие детали и механизмы:

  • Электронный датчик давления. Он отключает двигатель при достижении заданных параметров давления в ресивере.
  • Манометр для измерения степени сжатия воздуха.
  • Предохранительный клапан.
  • Осушитель воздуха при выходе из ресивера.
  • Воздушный фильтр для установки на входную трубку компрессорного блока.
  • Фильтр очистки воздушной струи под давлением от масла.
  • Кнопка выключателя.
  • Провода, шланги высокого давления и фитинг с необходимой конфигурацией.
  • Баллон высокого давления для ресивера.
  • Шаровой кран, перекрывающий подачу воздуха потребителю на выходе из системы.
Популярные статьи  Плитка ПВХ в эксплуатации. Отзывы на собственном опыте.

Как заменить компрессор?

Чтобы осуществить ремонт компрессора своими руками, нужно подготовить соответствующие инструменты:

  • накопитель для фреона;
  • вентили для прокалывания и отбора;
  • горелка.

Горелку рекомендуется использовать кислородно-пропановую. Теперь нужно отключить устройство от электрической сети, освободить его от продуктов и ящиков с решётками, а затем приступить к выполнению ремонтных работ.

Компрессор нужно выдвинуть и немного приподнять и надломать заправочную трубу. Устройство запускается на пять минут, в течение которых фреон полностью переходит в конденсатор. Подключается прокалывающий вентиль, к которому подсоединяется шланг от баллона. Вентиль откручивается на 30 секунд, этого времени хватит, чтоб собрать весь газ.

Схема подключения компрессора холодильника: возможные неисправности, демонтаж и замена

Вместо заправочной трубы необходимо припаять медную, именно для этих целей используется горелка, но можно воспользоваться и обычным паяльником. Затем на капиллярном расширителе делается надрез длинной несколько сантиметров, затем трубка ломается, а фильтр отпаивается от конденсатора.

Проверка работоспособности компрессора

Первым внешним признаком неправильной работы компрессора является повышение температуры в холодильной камере, вплоть до её размораживания. Прежде, чем приступать к ремонту компрессора своими руками, нужно разобраться, в чём именно состоит неисправность данного устройства. Подобраться к компрессору не так просто – он герметично закрыт кожухом, где находится в масле.

Большинство компрессоров имеют схожее между собой устройство. Главными составляющими являются мотор и пусковое реле. Реле замыкается при поступлении сигнала от датчика и запускает мотор. Если мотор не запускается, то система не функционирует. В большинстве случаев проблема при неработающем компрессоре заключается именно в моторе. В такой ситуации требуется поставить новый мотор, чуть реже нужна полная замена компрессора холодильника. Разберём случаи, когда ремонт и замену компрессора холодильника осуществить проще всего.

Схема подключения компрессора холодильника: возможные неисправности, демонтаж и замена

Что такое воздушный компрессор

Изделие представляет устройство, используемое для сжатия, подачи газа под давлением. Может применяться при выполнении строительных работах. Задействуется при монтажных операциях. Не имеет погодных ограничений.

Схема подключения компрессора холодильника: возможные неисправности, демонтаж и замена
Воздушный компрессор

Виды и принцип действия

Выпускаемые модели устройств могут быть следующие:

  1. Поршневые.
  2. Ременные.
  3. Коаксиальные.
  4. Винтовые.
  5. Передвижные.
  6. Дожимные.

Алгоритм работы прост. Проходящий через систему фильтров воздух поступает в специальный блок с установленными винтами, где смешивается с маслом. Оно необходимо для недопущения образований пузырей, минимизации свободного пространства. Далее смесь подается к пневмосистеме, откуда направляется к оборудованию.

Конденсатор компрессора холодильника

Функция пускового конденсатора холодильника

Конденсатор — это элемент, который хранит электрический заряд, а затем выпускает его. Конденсаторы используются для запуска работы электродвигателей на охлаждающей и нагревательной бытовой технике. Конденсатор — важный элемент компрессора холодильника.

Если двигатель не запускается или нестабильно работает, есть повод проверить исправность конденсатора. Следуйте указанным в статье инструкциям, только если имеете опыт обслуживания бытовых электроприборов.

Мы не гарантируем успешного результата диагностики и настоятельно рекомендуем вызвать мастера по ремонту холодильников на дом.

Необходимость замены конденсатора компрессора холодильника

Исправный пусковой конденсатор выглядит так:

Начнем диагностику с визуального осмотра. О капитальной проблеме будет говорить деформация конденсатора или следы утечки. Заметили, что конденсатор вспучило — замените его.

Если видимых признаков повреждения конденсатора нет, его нужно проверить. Расскажем о двух методах проверки — с помощью аналогового омметра и с помощью цифрового тестера.

Проверка пускового конденсатора омметром

Первый способ поможет понять, способен ли конденсатор хранить, а затем отдавать электрический заряд. Диагностика может быть выполнена с использованием аналогового омметра.

Перед работой с конденсатором вы должны снять потенциально сохраненный заряд, чтобы избежать травм. Сделайте это, замкнув отверткой с изолированной ручкой все контакты конденсатора. Будьте осторожны — не касайтесь металлической части отвертки!

Приступаем к диагностике.

Установите селектор омметра на измерение сопротивления 1000 Ом или выше. При необходимости калибровки прибора замкните щупы друг с другом и выставьте стрелку на ноль. Чтобы проверить конденсатор, прикоснитесь щупом к одной из клемм, вторым щупом коснитесь второго контакта.

Стрелка омметра должна отклониться в сторону нуля Ом и потом вернуться к бесконечному сопротивлению. Поменяйте щупы местами — вы должны увидеть такой же результат. Если стрелка не двигается или остается около нуля, то конденсатор сломан.

Чтобы проверить двойной конденсатор, проведите измерение между общим контактом и каждым из других контактов. Общий контакт обозначается буквой C, другие контакты маркируются надписями FAN, HERM или COM.

Чтобы проверить цепь FAN, один щуп присоедините к общей клемме, а второй — к разъему FAN. Стрелка, как и пре проверки одинарного конденсатора, должна отклониться в сторону нуля и вернуться к бесконечному сопротивлению. Таким же способом проверьте цепи HERM илиCOM.

Проверка при коротком замыкании конденсатора компрессора холодильника

Продолжаем пользоваться стандартным тестером. Один щуп поместите на контакт, второй — на корпус. Повторите процедуру со вторым контактом. Если прибор покажет сопротивление, налицо короткое замыкание на корпус. Замените конденсатор.

Диагностика конденсатора двигателя по параметру электрической емкости

Пусковой конденсатор холодильника обязательно имеет электрическую емкость. Емкость конденсатора — это тот «объем» энергии, который он способен накопить и пропустить. Проверить исправность элемента можно через измерение электрической емкости в микрофарадах.

Убедитесь, что ваш мультиметр оснащен функцией проверки конденсаторов путем замера мкФ.

На конденсаторах указывается емкость в мкФ — международное обозначение µF или MFD. Найдите этот показатель и выставите соответствующий диапазон на мультиметре.

Разместите щупы на контактах и нажмите кнопку, чтобы увидеть значение в мкФ. Показания должны быть приближены к данным, указанным на маркировке.

Двойные конденсаторы имеют два значения мкФ. Большая величина — показатель для контакта HERM или COM, меньшая — для FAN. Проведите диагностику каждой цепи. Показания должны быть близки к маркировке. Если на мультиметре низкое значение емкости, замените конденсатор.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
