Сделать теплый пол своими руками: пошаговая инструкция

Материалы для теплого пола

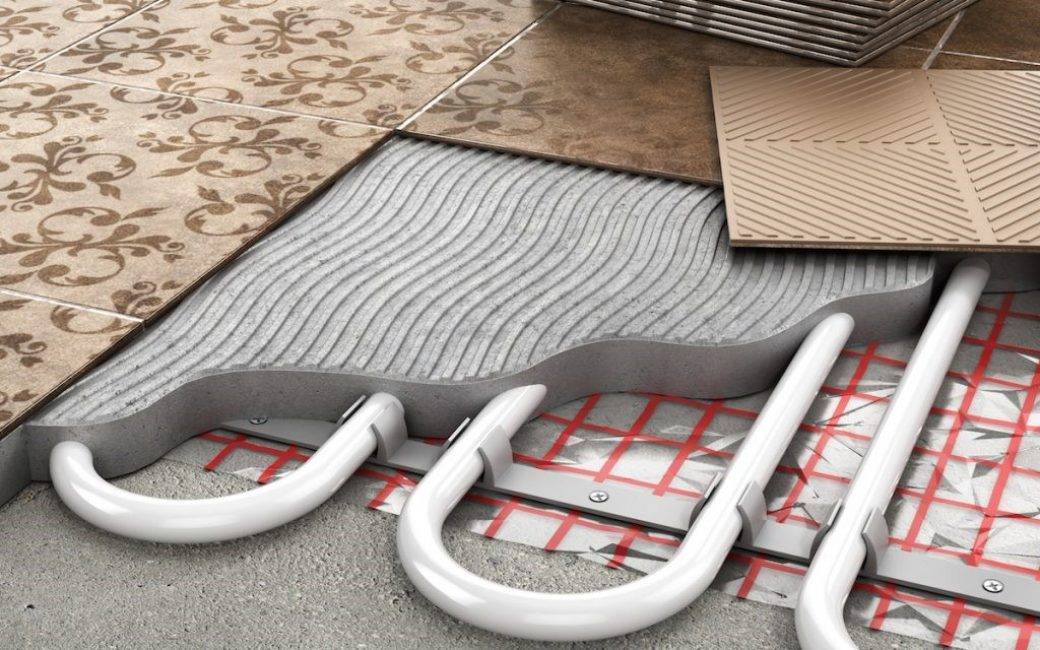

Схема такого пола на картинке выглядит всегда довольно сложной – масса коммуникаций, соединенных между собой, по которым к тому же течет вода. Однако на деле система включает не такой уж обширный список элементов.

Сделать теплый пол своими руками: пошаговая инструкция

Материалы для водяного теплого пола

Комплектующие для водяного теплого пола:

  • при отсутствии возможности подключения к системе централизованного отопления – нагревательный котел;
  • насос, который либо встроен в котел, либо приобретается отдельно. Он будет нагнетать воду в систему;
  • непосредственно трубы, по которым будет двигаться теплоноситель;
  • коллектор, который будет отвечать за распределение воды по трубам (не всегда необходимый);
  • для коллекторов будут необходимы специальный шкаф, разветвители, распределяющие холодную и горячую воду, а также клапаны, система аварийного слива, приспособления для отведения воздуха из системы;
  • фитинги, шаровые клапаны и т. д.

Сделать теплый пол своими руками: пошаговая инструкция

Один из вариантов схемы отопления в частном доме с теплым полом на первом этаже

Также для обустройства теплого пола понадобится материал для теплоизоляции, крепежи, сетка армирующая, лента демпферная. Если выполняется сырой способ монтажа, то еще и бетонная смесь, из которой будет изготовлена стяжка.

Сделать теплый пол своими руками: пошаговая инструкция

Крепления для труб водяного теплого пола

Сделать теплый пол своими руками: пошаговая инструкция

Планка монтажная для теплого пола

От методики монтажа часто будет зависеть и выбор материалов и инструментов для системы подогрева пола. Существуют два вида укладки оборудования – это сухая и мокрая.

  1. Мокрая технология предусматривает использование утеплителя, крепежной системы, труб, бетонной стяжки. После того как все элементы будут залиты стяжкой, поверх укладывается и само напольное покрытие. По периметру помещения обязательно укладывается лента демпферная. Под утеплитель желательно поместить гидроизоляционный слой на случай утечки воды – он защитит соседей от возможного потопа.

  2. Сухая технология. В этом случае система обогрева укладывается на деревянные пластины или полистирольные маты в специально сделанные каналы. Поверх системы укладываются листы фанеры или ГВЛ. Сверху монтируется напольное покрытие. Кстати, не стоит укладывать поверх системы ДСП или ОСБ, так как в их составе есть вещества, которые под воздействием повышенной температуры начинают испаряться и негативно воздействуют на организм человека.

Ни первый, ни второй способы не являются идеальными – каждый имеет свои достоинства и недостатки. Однако чаще всего применяется именно мокрый способ, когда система теплого пола укладывается в стяжку. Причина проста – дешевизна, хотя в обслуживании этот вид довольно сложен. Например, отремонтировать трубы в стяжке будет непросто.

Сделать теплый пол своими руками: пошаговая инструкция

Стяжка для теплого пола

Монтаж водяного теплого пола

Водяной теплый пол в частном доме укладывается по следующей технологии:

  1. Монтаж коллектора. Коллектор устанавливается в коллекторный шкаф или предназначенную для него нишу в стене, после чего выполняется его подключение к отопительному оборудованию.
  2. Установка демпферной ленты. Лента укладывается по всему периметру здания или вокруг того участка, где будет находиться отопительный контур. Наличие ленты не только компенсирует температурное расширение, но и позволяет снизить теплопотери.
  3. Армирование. На слой теплоизоляции нужно уложить арматурную сетку, которая фиксируется анкерами и соединяется между собой обычной проволокой.
  4. Монтаж труб. Трубы водяного контура разматываются, причем нужно следить, чтобы они не выкручивались по своей оси. Трубопровод укладывается в соответствии с выбранной схемой и фиксируется при помощи кронштейнов или хомутов.
  5. Подключение к коллектору. Все контуры подключаются к соответствующим выводам, после чего систему можно заполнять теплоносителем. Водяной контур нужно оставить на двое суток в рабочем состоянии для проверки на предмет протеканий.
  6. Заливка стяжки. Поверх заполненной водой системы заливается обычная цементная стяжка, которую нужно оставить до полного застывания (обычно на это требуется около месяца). Когда раствор окончательно высохнет, можно будет запускать отопление в рабочем режиме. Преждевременный запуск системы с большой вероятностью приведет к повреждению бетонного слоя.

Делаем финишную стяжку

Наиболее правильным способом укрытия трубопроводов теплого пола является бетонная стяжка толщиной в 45–50 мм над трубами. Тоньше ее нельзя делать из-за риска разрушения при нагреве. А если бетон при монтаже своими руками напольного обогрева залить более толстым слоем, то он будет забирать на себя излишне много тепла.

И здесь немаловажно заранее разобраться, как выставить маяки для стяжки пола правильно на требуемую высоту. Если во время их установки допустить ошибки, то бетонная поверхность получится неровной и будет плохо распределять нагрузки. А это верный путь к повреждению труб с водой

А это верный путь к повреждению труб с водой.

Сделать теплый пол своими руками: пошаговая инструкция

Финишная стяжка пола

Что влияет на работу теплого водяного пола

Как добиться того, чтобы теплый пол действительно был таковым и создавал комфортную температуру напольного покрытия. Часто из-за большой длины контура наблюдается высокое значение гидравлического сопротивления.

Для корректной работы системы в доме с несколькими этажами, на каждом уровне устанавливают отдельный насос небольшой мощности или подключают к коллектору один насос большой мощности.

Сделать теплый пол своими руками: пошаговая инструкция

Насосная группа

Выбирая насос, учитывают расчетные данные, объем теплоносителя и давление. Однако стоит помнить, что для определения уровня гидравлического сопротивления недостаточно знать длину трубы. Учесть потребуется диаметр труб, вентили, разветвители, схему укладки и магистральные изгибы. Более точные вычисления получаются при использовании специальной компьютерной программы, в которую вводят основные показатели.

В качестве альтернативного варианта возможно использование штатного оборудования, имеющего уже известные технические характеристики. Гидравлика системы за счет маневрирования ее параметрами подгоняется под характеристики насоса.

Сделать теплый пол своими руками: пошаговая инструкция

Коллектор с установленным насосом

Ответы на часто задаваемые вопросы

У неопытных мастеров возникает масса вопросов относительно нюансов монтажа водяного теплого пола.

На некоторые из них можно ответить сразу:

Почему водяной теплый пол запрещено делать в квартирах?

Запрет использования водяного теплого пола имеет две причины — опасность протечек и нарушение режима подачи теплоносителя в другие квартиры.

В каких пределах надо регулировать температуру теплоносителя?

Максимальная температура — 55°, в регионах с мягким климатом ее можно уменьшить до 45°. Окончательная настройка выполняется индивидуально, исходя из площади комнат и личных предпочтений жильцов.

Как избежать деформации трубки при заливке стяжки?

Необходимо предварительно подключить петли к источнику теплоносителя, заполнить их водой и подать рабочее давление. Иначе можно нарушить условия циркуляции и сплющить трубки, делая проход воды невозможным.

Популярные статьи  Работа с гипсокартоном своими руками — возведение стен и перегородок: пошаговый монтаж

В какую сторону округлять количество петель при расчете?

Рекомендуется округлять их количество в большую сторону. Чем короче трубопровод, тем легче происходит циркуляция и меньше нагрузка на насос.

Какое напольное покрытие выбрать для водяного теплого пола?

Для монтажа в стяжку оптимальный вариант — напольная керамическая плитка. Она хорошо передает тепло исключает потери. При укладке настильным способом необходимо использовать покрытия с высоким коэффициентом теплопередачи (безосновный линолеум, некоторые виды ковролина, плитка ПВХ).

Как заливать стяжку, если помещение имеет большую площадь?

Максимальная площадь заливки для теплого пола — 40 м2. Если помещение больше, его разбивают на несколько частей (кратных 40 м2, или немного меньше) и разделяют их тепловым зазором. Это делается для компенсации температурных расширений стяжки. Кроме этого, перед заливкой на стены по периметру крепят демпферную ленту, которая компенсирует изменения размеров стяжки.

Монтаж водяного теплого пола

Это способ требует наличие идеально ровных полов без выбоин и искривлений. Обязательно нужно постелить на пол отражающую пленку, фольгой вниз, для отражения тепла в нужную сторону.

Сделать теплый пол своими руками: пошаговая инструкция

Далее укладывают армирующую сетку, а на нее крепят трубы, по предварительно выбранной схеме. Это может быть «змейка», спираль, создание витков, круг и другие.

Сделать теплый пол своими руками: пошаговая инструкция

Деревянный дом не предполагает наличие армирующей сетки. Трубы укладываются в металлические листы со специальными каналами. Сверху ложится пенополистиролом и облицовывается любым материалом для покрытия.

Сделать теплый пол своими руками: пошаговая инструкция

Для прокладки труб в бетонных перекрытиях применяют армирующую сетку не только снизу, а еще кладут один слой поверх труб. После чего, заливают полы цементом.

Сделать теплый пол своими руками: пошаговая инструкция

Как уложить водяной пол под напольную плитку

Как уже отмечалось, технология укладки водяного теплого пола под плитку достаточно простая. Чтобы самостоятельно уложить водяной контур, понадобится строго следовать инструкции:

Сделать теплый пол своими руками: пошаговая инструкция

  • Подготавливается основание – укладывать водяной теплый пол под напольную плитку можно только на ровную сухую поверхность. Любые наплывы и уклоны могут привести к проблемам в процессе эксплуатации. При необходимости изготавливается черновая стяжка, по предварительно уложенной гидроизоляции.
  • Теплоизоляция – подготовка водяного тёплого пола под плитку обязательно должна включать создание экранирующего слоя, для предотвращения тепловых потерь. Теплоизоляционный материал дополнительно обеспечит хорошую звукоизоляцию. Лучше всего использовать специальную рулонную изоляцию.
  • Армирующий слой – сверху теплоизоляции укладывается арматура, служащая основанием фиксации трубы для водяных полов. Чтобы обеспечить прочность стяжки, армирующую сетку укладывают на расстоянии 2-4 см от теплоизоляции.
  • Укладка водяного контура – предварительно потребуется рассчитать водяной пол. Максимальная длина контура трубы не должна превышать 70 м. Водяной контур таких размеров сможет обеспечить нагрев поверхности, в зависимости от шага укладки, от 4 до 7 м². Чтобы отопить большую площадь прогрева, потребуется разделить помещение на несколько зон и установить водяной коллектор.
  • Заливка чистого пола – высота пирога увеличится еще на 5-7 см. Заливать уложенный водяной контур следует с помощью бетонного раствора с добавлением пластификаторов, либо воспользовавшись уже готовыми смесями. Разглаживать пол необходимо по маякам, с учетом того, что в дальнейшем укладка плитки должна выполняться на максимально ровное основание.
  • Укладка напольного покрытия – выбирается термостойкий клей для плитки. Производитель должен отдельно указать, что клеевой состав подходит для облицовки теплых полов. Толщина слоя не больше 0,5-0,8 см. Плитку следует класть на пол с водяным подогревом исключительно под гребенку.
  • Затираются швы, запускается система отопления. Включение водяного теплого пола не должно осуществляться ранее, чем через 2-3 дня, после монтажа плитки. Затирка выполняется через сутки после укладки.

Технология монтажа требует неукоснительно соблюдения инструкций по укладке теплоизоляции, теплых полов, использования правильных клеевых составов. Производитель установил нормы, непосредственно влияющие на сроки и безопасность эксплуатации.

Сделать теплый пол своими руками: пошаговая инструкция

Какой пирог пола должен быть

Устройство пола под облицовку плиткой состоит из следующих слоев:

Сделать теплый пол своими руками: пошаговая инструкция

Еще на предварительных этапах работ следует составить схему монтажа, сделать расчет необходимой трубы и других комплектующих, разделить комнату на зоны, определить метод укладки водяного контура.

Чем и как залить основу

Сделать теплый пол своими руками: пошаговая инструкция

Одной из основных жалоб связанной с использованием керамического покрытия под теплые полы, является разрушение плитки, спустя несколько лет эксплуатации. Что является причиной этого? Несоблюдение норм, связанных с заливкой бетонного основания.

Чтобы полы прослужили долго, потребуется соблюдать некоторые рекомендации:

Сделать теплый пол своими руками: пошаговая инструкция

  • Для изготовления чернового и финишного слоя категорически запрещается использовать обычный цементный раствор. Спустя несколько месяцев после заливки пол начинает трескаться и под воздействием температур разрушения становятся все сильнее. Со временем деформации отражаются на внешнем виде плитки. Чтобы этого не произошло, в раствор необходимо добавлять специальные пластификаторы, предназначенные для теплых полов.
  • Выкладывать кафельную плитку необходимо исключительно на специальный термостойкий клей. К монтажу следует приступать не ранее 25 дней после заливки стяжки и 7 дней при условии использования специальных нивелирующих составов. Последовательность укладки позволит обеспечить длительную эксплуатацию системы без появления дефектов, влияющих на работоспособность.

Выбор схемы укладки контура

Сделать теплый пол своими руками: пошаговая инструкция

Схемы укладки контура

Максимально допустимая температура теплоносителя в системе напольного отопления составляет 55°С.  Считается оптимальным, если перепад температуры жидкости на входе и выходе контура  составляет 5-10°С.  При выборе схемы укладки контура следует учитывать, что одни варианты позволяют равномерно прогреть всю площадь пола, а другие в первую очередь обеспечивают нагрев  самых холодных зон.

Наибольшей популярностью пользуются следующие варианты укладки контура:

  1. Змейка одинарная. Труба укладывается петлями в один заход, в результате чего пол прогревается неравномерно. Рекомендуется часть трубопровода, в которую поступает нагретый теплоноситель, уложить вдоль внешней стены (двух или трех внешних стен), где теплопотери максимальны
  2. Змейка двойная. В данной схеме чередуются петли с нагретым и остывшим теплоносителем, что способствует равномерному прогреву помещения
  3. Улитка (спираль). Также вариант для равномерного прогрева всей поверхности пола. Спираль укладывается от краев к центру, а затем в обратном порядке. При укладке улитки можно огибать места, где не требуется обогрев
  4. Комбинированный вариант. Можно сочетать оба варианта укладки, разделив помещение на зоны с разными требованиями к обогреву – к примеру, в центральной части помещения использовать спиральную схему, а у выхода – змейку

Прежде чем приобретать трубы, необходимо нарисовать масштабную схему с раскладкой, рассчитав шаг расположения витков и вычислив длину трубопровода. Контур теплого пола не должен иметь стыков, труба укладывается цельной, чтобы исключить риск протечек.

Как сделать детский домик своими руками: из дерева и других материалов. Чертежи с размерами | (80 Фото Идей & Видео)

Способы укладки системы «теплый пол»

  1. Монтаж в толстую полноценную стяжку. Самый дорогостоящий способ, подразумевающий проведение полноценного ремонта в помещении. Он же самый надежный, с точки зрения эксплуатации. Применяется на любых объектах, кроме домов с деревянными перекрытиями.
  2. Встраивание теплого пола поверх уже готовой стяжки. Например, под керамическую плитку. Обычно такой способ выбирают при обустройстве сантехнической зоны или кухни.
  3. Укладка пленочных инфракрасных нагревателей. Эту операцию сложно назвать «монтажом», строительные работы вообще не проводятся. Готовые элементы просто размещаются поверх стяжки под чистовым покрытием.
  4. Монтаж системы на деревянные перекрытия. Это особый способ, мы также его рассмотрим.
Популярные статьи  Мезонин: особенности постройки + идеи дизайна

Вечный вопрос: кабель с направляющими, или готовые рулоны (маты)

С технической точки зрения, нет никакой разница, укладывать подготовленный на сетке кабель, или конфигурировать его самостоятельно. Теоретически, при монтаже отдельного кабеля можно немного сэкономить: вы прокладываете его точно по намеченному плану. Но ведь и рулоны термо-пола можно резать по армирующей сетке, и гнуть провода, как вам вздумается.

Сделать теплый пол своими руками: пошаговая инструкция

Так что выбор конфигурации нагревательных элементов — это вопрос удобства монтажа, не более того. В последнее время предпочтение отдается именно готовым рулонам, поскольку стоимость снизилась практически до уровня погонного метра кабеля.

Калькуляция мощности

Нет никакой необходимости закупать материал по принципу «кашу маслом не испортишь».

  • Во-первых, каждый лишний метр нагревателя, это дополнительные затраты.
  • Во-вторых, даже если вы будете выставлять уровень нагрева на минимум, перерасхода энергии не избежать. А вы и так выбрали самый дорогостоящий способ отопления.
  • В-третьих, излишняя плотность укладки негативно влияет на сами элементы (это касается кабельных систем). От взаимного перегрева возможно термическое разрушение изоляции или даже проводника.

При калькуляции обязательно учитываются климатические условия региона. Согласитесь, нет смысла монтировать мощную и энергоемкую систему, если температура в зимнее время редко опускается ниже нуля. И, напротив: в северных условиях, маломощный теплый пол будет бесполезен: 90% энергии уйдет на компенсацию мороза.

Сделать теплый пол своими руками: пошаговая инструкция

Типовой расчет мощности производится для условий эксплуатации теплого пола, когда средняя температура зимой не снижается дальше, чем –10°C.

  • Комнаты общего пользования (гостиная, кухня, прихожая с коридорами) — 150 Вт на м²;
  • Помещения постоянного пребывания (спальня, детская, кабинет) — 130–150 Вт на м²;
  • Закрытый балкон или застекленная лоджия (открытые помещения не обогреваются) — 200 Вт на м²;
  • Сантехнические помещения — 180 Вт на м².

Кроме того, расчет мощности на каждое помещение производится не по всей проекции пола, а только для открытых участков. Это особенность системы «теплый пол», она одинакова для всех видов объектов.

Принцип очень простой: под постоянно установленной мебелью или бытовой техникой, элементы обогрева не устанавливаются.

Сделать теплый пол своими руками: пошаговая инструкция

Такая технология применяется вовсе не по причине рационального использования площади нагрева (хотя и этот фактор надо учитывать). Рабочие элементы нагреваются довольно сильно. Для нормальной работы требуется естественная конвекция: теплый воздух должен подниматься вверх. Если сверху расположен предмет большой площади (шкаф, холодильник, стиральная машина), температура в районе нагревательных элементов будет повышаться, пока они не выйдут из строя. Либо автоматика постоянно будет отключать питание, и не даст возможности прогреть помещение.

То есть, вы должны замерить площадь помещения, затем вычислить среднюю площадь мебели, предполагаемой к установке, и вычесть результат.

Разумеется, типовое расположение мебели не меняется десятилетиями. Но если вы хотите кардинально изменить дизайн интерьера, ничего не выйдет.

На самом деле, это решаемый вопрос. Во-первых, если вы укладываете инфракрасные нагреватели пленочного типа, конфигурация легко меняется (стоит только приподнять финишное покрытие). Во-вторых, «монолитную» укладку тоже можно изменить, не трогая сами элементы. Правда, придется немного переплатить за «лишние» участки и кабель питания.

Вы покупаете нагревательные элементы не для эффективной площади (между мебелью), а для всей поверхности пола. Подключение производится не последовательно, а по квадратам. То есть, каждый участок (примерной площадью 1 м²) становится автономным.

Сделать теплый пол своими руками: пошаговая инструкция

Общая коммутация, и соединение с единым блоком управления, производится в стеновой распределительной коробке. При необходимости, в любой момент вы сможете подключить или отсоединить каждый отдельный квадрат. Делайте хоть шахматное поле.

При такой конфигурации вы сможете менять рисунок «горячих» участков сколько угодно, после каждой перестановки мебели.

Итак, вы определились с выбором нагревательных элементов, и способом монтажа. Разберем, как укладывать электрический теплый пол в разных вариантах своими руками.

Параметры системы

Чтобы сделать теплый водяной пол своими руками, нужно знать еще несколько особенностей и правил, без которых обойтись нельзя.

Какие использовать трубы

Трубы для теплого водяного пола можно применять следующие:

  • металлопластиковые (качественные и фирменные с длительным сроком эксплуатации, например, Rehau (Рехау) или Valtec (Валтек));
  • полиэтиленовые — предпочтительнее PEX-a или PERT;
  • гофрированная нержавейка;
  • полипропиленовые (следить за качеством сварных швов и использовать только с армированием, причем армирование должно быть алюминием, расположенным посередине, а не ближе к наружному краю);
  • медные — надежные, но очень дорогие.

Параметры труб: диаметр и длина

Длина трубы в одном контуре зависит от диаметра: чем меньше диаметр, тем меньшая длина может использоваться, но слишком длинные контура невыгодны. Причем не только потому, что метр такой трубы стоит дороже, но и потому, что в системе получается слишком много воды, и она становится слишком инерционной и неэффективной. При любом материале труб рекомендуют использовать диаметры от 16 мм до 20 мм. Такого сечения достаточно для обогрева любого бытового помещения.

Теперь о рекомендуемой длине контура из труб популярных лдиаметров:

  • При использовании металлопластиковых труб 16 мм сечения максимальная длина контура составляет 100 м, но реально лучше не делать больше 60-80 м.
  • При использовании труб того же материала, но сечением 20 мм, максимум можно уложить 140 м, а реально — 100-120 м.

Примерно такие же размеры петель использовать можно и для других материалов. Если для помещения заявленного количества не хватает, делают несколько контуров, каждый из которых заводят на соответствующий вход/выход коллектора.

Сделать теплый пол своими руками: пошаговая инструкцияДва контура заходят на гребенку

При наличии нескольких контуров демпферная лента раскатывается не только по периметру комнаты, но и разделяет контура. И еще один нюанс: для того чтобы при нескольких контурах легче было поддерживать одинаковую температуру, контура желательно делать одинаковой длины.

Схемы и шаг укладки  труб

Самые распространенные схемы теплого водяного пола — «змейка» и «улитка». При укладке «змейкой» расход трубы меньше, но при этом наблюдается неравномерный нагрев пола: по трубе на поддаче идет вода намного горячее, а примерно от середины длинны, она становится уже довольно холодной. Потому при использовании простой «змейки» одна часть пола будет значительно теплее, чем другая. Этот недостаток можно использовать с умом: начинать раскладку от наружных стен, возле которых теплопотери больше. Если вас такой вариант не устраивает — укладывайте «улитку». Она несколько сложнее в расчете, но дает более равномерную температуру пола. В любом случае, использовать «змейку» целесообразно на контурах небольшой длины.

Схема укладки труб теплого водяного пола

Для качественного и равномерного подогрева не менее важен шаг укладки теплого водяного пола. Он находится в диапазоне 10-30 см. Чем ближе друг к другу расположены трубы, тем сильнее нагревается пол. Исходя из этого и определяют требуемое расстояние между двумя соседними трубами. Например, в кухне шаг можно сделать меньше от 25 см — тут достаточно других источников тепла. В ванной же наоборот — его нужно делать небольшим — во-первых, плитка — теплоемкий материал, а во-вторых, тут нужны более высокие температуры. Потому в ванной шаг водяного пола — от 15-20 см. Аналогичное расстояние требуется для детских комнат. Кроме того шаг можно делать в одной комнате неравномерным: например, у окон или дверей, вдоль наружных стен, укладывать кабель ближе друг к другу, а в центре — реже.

Популярные статьи  Дизайн кухни в хрущевке: проекты с фото примерами

Теплый пол и способы его монтажа

Теоретически, существует 2 способа для завершения процессов по сбору слоев теплого «пирога».

  1. бетонная заливка;
  2. настил.

Первый предполагает, что будет применена заливка цементно-бетонной смесью уже уложенных слоев конструкции. Во втором никаких тяжело выполнимых процессов проводиться не должно. Предполагается, что поверх труб на лаги будет сделан настил из дерева. Однако, несмотря на относительную простоту исполнения такой монтаж чреват тем, что система не сможет эффективно обогревать помещение.

А вот у бетонной поверхности температура всегда одна. При этом стяжка, долго прогреваясь, отдает тепло равномерно. А вот дерево – плохой проводник тепловой энергии и абсолютно не может быть нагревательной поверхностью. Поэтому рассмотрим, как должна проходить заливка стяжкой всех слоев пирога.

Гидроизоляция и утепление

Гидроизоляционный слой под теплый пол делается из:

  • полиэтиленовой пленки толщиной от 0,2 мм;
  • специальных мембран;
  • битумной мастики.

В результате монтажа гидроизоляции в комнате должно получиться водонепроницаемое «корыто» с днищем без прорех и заходом на стены в 10–20 см. Если данное покрытие выстилается из пленок, то укладывать их следует внахлест 10–15 см друг на друга и в два слоя.

Утеплитель для пола с подогревом

Далее ложится жесткий утеплитель. Использовать для устройства теплоизоляции под теплый пол мягкие минеральные ваты нельзя. Правильней будет взять плиты экструдированного либо обычного пенополистирола. Но подойдут и плитные материалы на основе спрессованной минваты или пробки. Также нередко применяются специальные панели-маты на основе ЭППС с выступами под укладку труб.

Чтобы пол после нагрева не давил на стены, вдоль них следует уложить демпферную ленту высотой выше будущей стяжки. При монтаже эту полосу надо закрепить так, чтобы она не сползла потом во время заливки бетонного раствора и иных манипуляциях.

Конструкция теплого водяного и электрического пола

Достоинства и недостатки

К плюсам водяного теплого пола принято относить:

  • высокая эффективность обогрева, обеспечивающая значительную экономию;
  • возможность использования в качестве основного источника обогрева;
  • равномерный нагрев всей площади пола, обеспечивающий отсутствие более холодных или теплых уголков в комнате;
  • срок эксплуатации превышает 50 лет;
  • нет увеличения влажности, температура в доме легко регулируется;
  • отсутствуют радиаторы и разводка, ухудшающие интерьер помещений;
  • безопасность, практически полное отсутствие ухода.

Недостатки:

  • использовать теплый пол в квартире и подключать его к централизованной системе отопления запрещено;
  • монтаж системы представляет определенную сложность;
  • необходимо дополнительное оборудование (нагревательный котел и циркуляционный насос);
  • существует опасность протечки, которую иногда крайне сложно устранить.

Электрический теплый пол своими руками

Такие полы являются самым распространенным вариантом этого рода отопительных систем. Они монтируются исключительно на ровную поверхность. Очень важный элемент такой отопительной системы – подложка. Она повышает эффективность теплых полов. В зависимости от типа нагревательных элементов их разделяют на:

  • Кабельные: в них используется одно- или двухжильный кабель, выполненный в виде секций нагревательных элементов, имеющих форму рулона или бухты. Кабельный электрический пол – одна из самых популярных систем отопления.
  • Стержневые: в которых отопительная система включает в себя карбоновые стержни, отличающиеся гибкостью. Они монтируются на специальный плиточный клей или тонкую цементную стяжку, выпускается стержневой теплый пол в виде матов. Такой теплый пол под паркетную доску укладывать не стоит. Монтируется этот пол под линолеум, ламинат, ковролин.
  • Пленочные: в них используется особый пленочный материал. Этот инфракрасный пол не нуждается в устройстве цементной стяжки. Пленочные электрические полы быстро монтируются. На них допускается укладка практически любых половых покрытий. Паркет, линолеум и ламинат под теплый пол должен иметь специальную маркировку. Не рекомендуется использовать для устройства таких полов кафель и ковролин. При использовании деревянного покрытия температура нагревательного элемента не должна быть более 28 °C. Пленочный теплый пол под линолеум – один из наиболее экономичных вариантов.

Данный пол может сделать каждый, кто знаком с монтажом электрического оборудования. Схема размещения нагревательных элементов и прокладки проводов зависит от их типа и размеров помещения.

Электрический теплый пол

При подключении оборудования к сети используется терморегулятор для теплого пола. Такие приборы бывают механическими, электронными многофункциональными, интеллектуальными. Подключение терморегулятора может быть отдельным (от электрощита) или через обычную электрическую сеть.

Уложенные в различных помещениях кабели подключаются по параллельной схеме. Терморегулятор отслеживает температуру только в той комнате, где установлен температурный датчик.

Рассчитать сколько электроэнергии потребляет теплый пол просто. Для этого необходимо отапливаемую такой системой площадь помещения перемножить на мощность одного квадратного метра нагревательных элементов, которая указывается производителем.

Основание и финишное покрытие теплого пола

Сделать теплый пол своими руками: пошаговая инструкция

Покрытие теплого пола керамической плиткой

Водяной контур можно укладывать на бетонное или деревянное основание. В первом случае трубы вмуровываются в цементно-песчаную стяжку, которая способствует равномерному прогреву всей площади пола. Если основание деревянное, требуется использовать фольгу или алюминиевые пластины для рассеивания теплового излучения от труб.

Проектируя теплый пол, следует сразу определиться с типом финишного покрытия.

Это может быть:

  • керамическая или керамогранитная плитка
  • паркетная доска
  • ламинат
  • линолеум
  • плитка ПВХ

Кафель и керамогранит – идеальный вариант, поскольку нагрев никак не сказывается на долговечности и технических характеристиках материала. Теплые плиточные полы уместны практически  в любом помещении.

При выборе паркетной доски или ламината необходимо убедиться, что материал имеет маркировку о пригодности для обустройства теплых полов. В противном случае высок риск, что покрытие со временем рассохнется и покоробится.

Плитка ПВХ, линолеум при температуре свыше 30°С могут выделять вредные вещества – такие варианты покрытия пригодны для помещений, где предусмотрен умеренный нагрев.

Использование ковролина в комплексе с водяным полом не имеет смысла – материал блокирует тепло и при нагреве выделяет вредные вещества.

Изготовление теплицы своими руками из профильной трубы и поликарбоната: полное описание процесса, чертежи с размерами, полив и обогрев (Фото & Видео)

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
