Сборка и монтаж электрического щита своими руками: выбираем лучший вариант + пошаговая инструкция

ВЫБОР ЭЛЕКТРИЧЕСКОГО ЩИТА

Необходимо выбрать электрощит по следующим параметрам:

Место, где будет устанавливаться электрощит. Если это улица, то нужен распределительный щит со  степенью защиты IP65 (влагозащищенные), если внутри дома – то достаточно IP41.

Пластиковый или металлический электрический щит. Обычно, металлические электрощиты устанавливают на улице (их сложнее сломать) и в деревянных домах (не горят), а пластиковые – внутри помещений, и в помещениях (котельная, баня), где нужна высокая степень защиты от пыли и влаги IP.
Например, у ABB, бытовые электрощиты с IP65 – это Mistral IP65, с IP41 – Mistral 41, UK600.

С прозрачной или глухой дверцей. Цвет дверей бывает разный, поэтому необходимо уточнять при заказе. Но обычно – это серая прозрачная, зеленая прозрачная и глухая белая.

Будет ли электрощит навесной или встраиваемый в специальную нишу.

Количество модулей. Обязательно оставляйте запас по модулям в электрощите, не набивайте его приборами на 100%. Вы позже решите поставить в распределительный электрощит: реле напряжения, селективное УЗО, дополнительные автоматы. И если вы не предусмотрели запас модулей возникнут проблемы. Для квартир – это не очень актуально (кто будет при чистовой отделки добавлять новые кабели), а вот для частного дома, конечно, лучше иметь свободное резервное место в щите.

Один модуль занимает обычный однополюсный автомат и равен 18 мм (у АВВ 17,5 мм), двухполюсный автомат, однофазное УЗО, дифавтомат – занимают по два модуля 36 мм., трехполюсный – 3 модуля, трехфазное УЗО – 4 модуля.  Исходя из этого и рассчитывайте свой электрощит, оставляя необходимый запас по модулям.

Выбор электрических шкафов огромный, и чаще всего заказывают пластиковые электрощиты, они хорошо вписываются в интерьер жилых помещений и дешевле, чем металлические.

Металлические щиты часто ставят в домах и коттеджах, т.к. обычно там много кабельных линий (автоматов) и нужны большие щиты, а пластиковые бывают только до 72 модулей. Также щиты из металла ставят на улице в качестве щитов учета, где установлен счетчик электроэнергии, потому что они крепче и надежнее, чем пластиковые.

Проектируем электрощит

Непрофессионалу это лучше делать, когда все провода уже проложены, и все цепи учтены.

Учёт потребителей, создание групп

Итак, вот типичный список для современной трёхкомнатной квартиры:

  1. Розетки спальня.
  2. Розетки гостиная.
  3. Розетки детская.
  4. Розетки санузел.
  5. Розетки кухня.
  6. 6. Розетки коридор + прихожая.
  7. Стиральная машина.
  8. Бойлер.
  9. Кондиционер.
  10. Электроплита.
  11. Свет спальня.
  12. Свет гостиная.
  13. Свет детская.
  14. Свет кухня + санузел.
  15. Свет коридор + прихожая + балкон.

Внимание! Для расключения слаботочных потребителей (ТВ, телефон, интернет, охрана) необходимо использовать отдельный бокс. После объединения список трансформируем в простую таблицу, куда потом внесём данные о номиналах автоматов и УЗО

После объединения список трансформируем в простую таблицу, куда потом внесём данные о номиналах автоматов и УЗО.

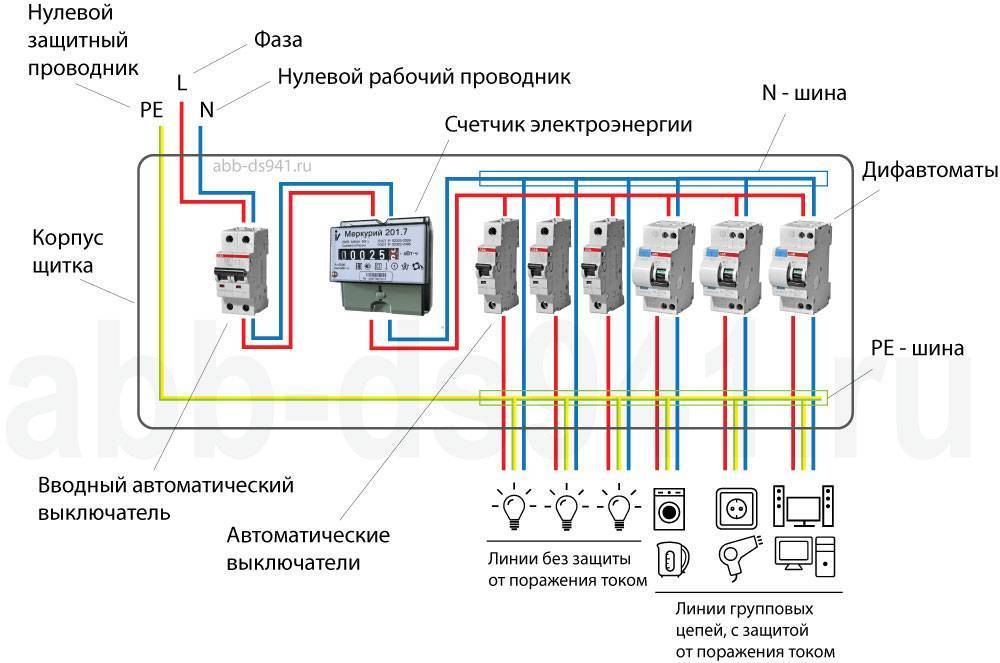

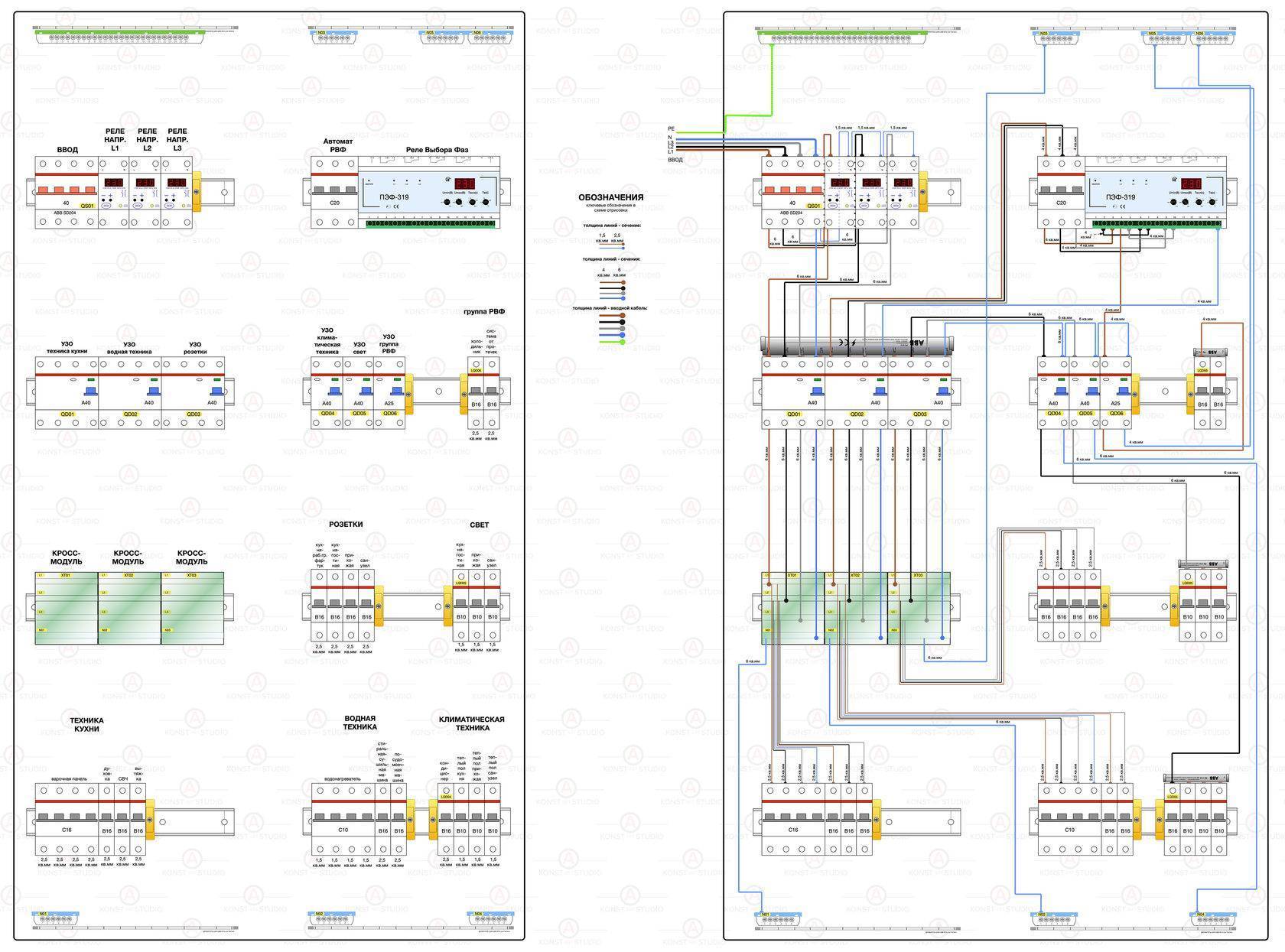

Делаем схему электрического щита

Все современные электрощиты разработаны для крепления унифицированных модульных устройств. Модулем считается 18-миллиметровое изделие, устанавливаемое на DIN-рейку. Это так называемое одно «место». Заметим, что кроме одноместных устройств есть двух- и трёхместные. Нам необходимо изобразить принципиальную схему сборки электрощита, где будут указаны все модульные устройства.

Сборка и монтаж электрического щита своими руками: выбираем лучший вариант + пошаговая инструкцияСхема с использованием дифавтоматов: 1 — вводной автомат; 2 — счетчик; 3 — нулевая колодка; 4 — колодка заземления; 5-9 — дифференциальные автоматы; 10 — автомат для освещения

Сборка и монтаж электрического щита своими руками: выбираем лучший вариант + пошаговая инструкцияСхема с применением УЗО: 1 — вводной автомат; 2 — счётчик; 3 — противопожарное УЗО; 4 — общая нулевая шина; 5,6,12 — автоматы для освещения; 7 — УЗО для потребителей 2,3,4; 8,9,10 — автоматы для потребителей 2,3,4; 11 — дополнительная нулевая шина; 13 — дифференциальный автомат; 14 — УЗО для цепей 5,6,7; 15,16,17 — автоматы для потребителей 5,6,7; 18 — дополнительная нулевая шина; 19 — шина заземления (сюда же могут приходить проводники от освещения)

Обратите внимание, что можно посчитать количество мест и сформировать ряды (например, автомат 12 будет логично поднять во второй ряд, к устройствам 5 и 6)

Основной процесс

Сразу же обращаем ваше внимание на то, что в статье предоставлена инструкция по сборке распределительного щита на 220 В. Если вы хотите собрать трехфазный щит. ознакомьтесь с отдельной инструкцией, на которую мы сослались!

ознакомьтесь с отдельной инструкцией, на которую мы сослались!

Шаг 1 – Создаем схему

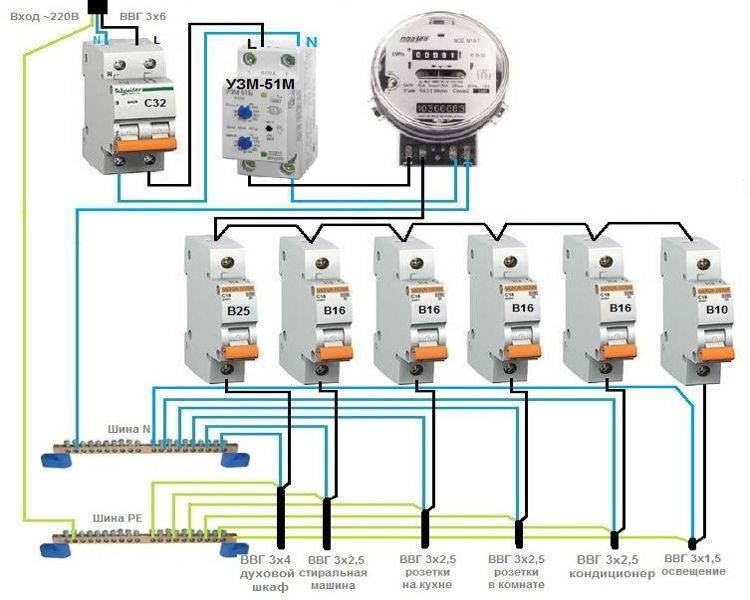

Для начала Вы должны создать схему подключения всех автоматов, счетчика и распределительных шин для того, чтобы быстро и правильно собрать распределительный щиток в квартире (либо загородном доме). На данном этапе необходимо также самому выбрать наиболее подходящее место для установки каждого изделия на DIN-рейке. Чем компактнее и логичнее будут расставлены автоматы, тем Вы больше сэкономите соединительных проводов и сделаете бокс удобным для обслуживания.

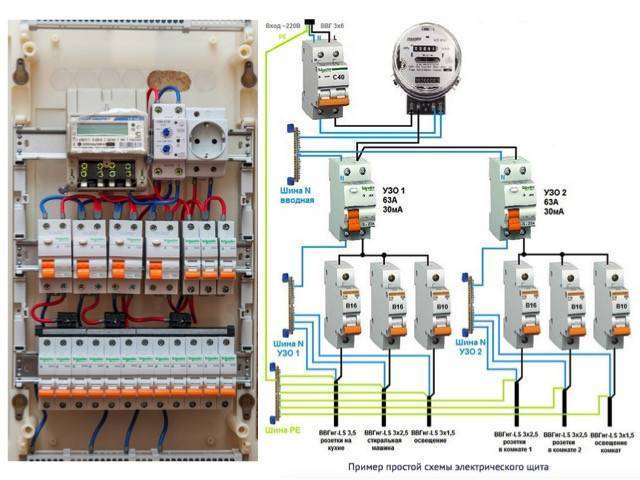

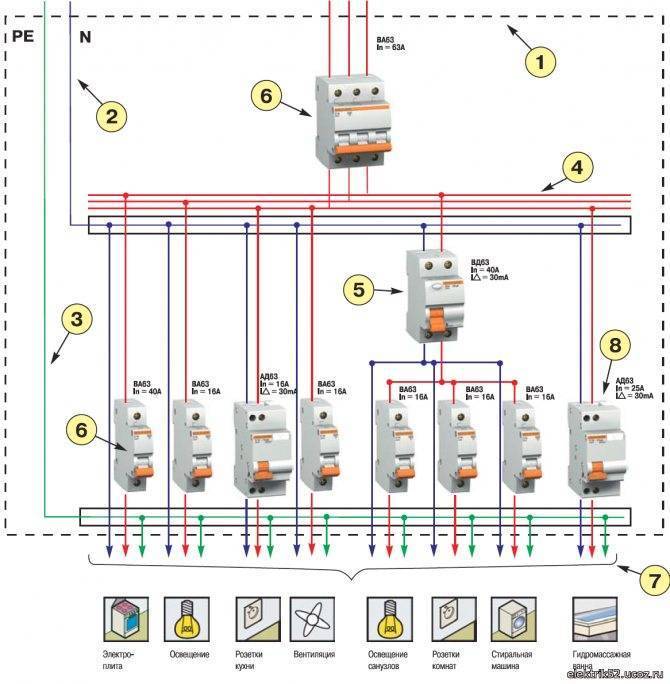

К Вашему вниманию пример того, как должна выглядеть схема сборки распределительного щита в квартире на 220В:

В Вашем варианте может быть все в корне по-другому, и это не будет свидетельствовать о том, что схема составлена неправильно. В каждом индивидуальном случае собрать распределительный щит можно по-своему.

Шаг 2 – Подготавливаем материалы и инструменты

Среди инструментов Вам обязательно потребуются:

  • мультиметр (чтобы прозвонить проводку после подключения всех элементов).
  • набор отверток (закручивать винтики на клеммах).
  • инструмент для снятия изоляции либо, в крайнем случае, монтажный нож электрика.
  • шуруповерт (крепить бокс к стене)

Что касается элементов схемы, тут все Вы сами должны выбирать, в зависимости от суммарной нагрузки на электропроводку, напряжения в сети (1 либо 3 фазы) и разветвленности созданной схемы. Мы же рекомендуем Вам ознакомиться со следующим блоком статей, которые тесно связаны с самостоятельной сборкой распределительного щита:

Ознакомившись с данными статьями можно идти в магазин за подходящей автоматикой и материалами, после чего останется только собрать распределительный щит своими руками.

Шаг 3 – Собираем электрощит

Вот мы и подошли к наиболее важной части статьи. Теперь, когда Вы уже знаете, из чего будет состоять «начинка» бокса и как осуществлять выбор каждого из изделий, можно переходить к сборке. Сразу же следует отметить один очень важный нюанс – Вы должны согласовать с представителями энергосбыта, кто будет устанавливать электросчетчик

Если Вам разрешат его установить самостоятельно, можете составить соответствующий акт и идти приступать к работе

Сразу же следует отметить один очень важный нюанс – Вы должны согласовать с представителями энергосбыта, кто будет устанавливать электросчетчик. Если Вам разрешат его установить самостоятельно, можете составить соответствующий акт и идти приступать к работе.

Пошаговая инструкция по монтажу электрического щита выглядит следующим образом:

  1. Повесьте корпус на стену (либо установите в подготовленную нишу).
  2. Заведите в распределительный щиток вводные провода и те, которые идут от каждой комнаты/мощных электроприборов.
  3. Зачистите жилы для качественного присоединения к клеммам.
  4. С помощью саморезов закрепите внутри корпуса DIN рейку, которая будет служить креплением для сборки всей «начинки».
  5. Закрепите все автоматические выключатели, УЗО и даже счетчик (если его крепления соответствуют) на установленной планке. Тут все просто, конструкция щита включает в себя специальный фиксатор, который быстро и без усилий защелкивает изделие на рейке.
  6. Установите нулевую и заземляющую шину.
  7. Нарежьте соединительные провода на подходящие отрезки.
  8. Соедините между собой все элементы согласно схеме. Не забываем, что вводные фаза и ноль для автоматических выключателей и УЗО обязательно должны заводиться к верхним клеммам. О том, как соединить автоматы в щитке. мы рассказали в отдельной статье.
  9. Тщательно проверьте качество сборки распределительного щита, при необходимости еще раз подтяните винты на всех клеммах.
  10. Пригласите представителя энергосбыта для того, чтобы он выполнил опломбировку электросчетчика .
  11. Проверьте правильность выполненных работ, включив вводной автомат.
Популярные статьи  Как выкладывать плитку в ванной? С какого места надо начинать?

Если же после того, как Вы включили электроэнергию, не появился характерный запах горелого, не возникло искрение и не произошло срабатывание УЗО. значит, все электромонтажные работы выполнены правильно.

Наглядный видео урок всего основного процесса:

Напоследок рекомендуем ознакомиться с некоторыми простыми советами, которые помогут более правильно собрать распределительный щит в квартире и частном доме.

Этапы и правила сборки своими руками

Перед началом сборки электрощитка своими руками 220 В или 380 В необходимо создать все условия для комфортной работы. Необходимо проверить наличие инструмента и полного комплекта оборудования, крепежа, кабельной продукции. Подготовить фонарь с заряженным элементом питания. Нужно проверить схему и определить соответствие картинки с выведенными проводами.

Работы по монтажу щита распределяются на несколько этапов:

  • Предварительные работы. Это все операции по непосредственной подготовке к установке электрощита. Для этого:
    • Вынимаются пробки, просверливаются добавочные отверстия (по необходимости).
    • Демонтируется дверь и стеновые панели, которые будут мешать. Устанавливаются все рейки и клеммник.
    • Прикручиваются петли для монтажа.
  • Далее прикидывается соответствие шкафа подготовленному месту. В целях удобства монтажа все приспособления, которые можно установить, монтируются на свои места, потому что в подвешенном ящике производить такие работы неудобно.
  • Подгонка отходящих проводов. Перед установкой щита надо проверить соответствие их количества и промерить необходимую длину. Оставляется небольшой запас и лишнее обрезается. Заводит их обычно снизу, но при большом количестве часть проводов можно просунуть и сверху.
  • Потом снимается внешняя изоляция. На провода предварительно можно нанести дополнительную маркировку цветным скотчем. Это позволит избежать ошибок в фазировке.
  • Перед монтажом ящика заводятся провода, включая ввод. Распределить их необходимо в том порядке, в каком они будут подключаться.
  • Затем шкаф устанавливается в постоянное положение. Крепление всего оснащения производится в строгом соответствии со схемой.
  • Первоначально устанавливается вводное оборудование, затем счётчик, УЗО с автоматами и групповые выключатели.

Подсоединять кабели необходимо по порядку. С какой стороны это делать значения не имеет. Нужно соблюдать некоторые правила:

  • Все провода при монтаже электрощитка своими руками укладываются горизонтально и вертикально.
  • Изгибы — под углом 90 градусов.
  • Жилы оголяются примерно на 10 миллиметров.
  • На гибкий провод обжимают наконечники.
  • Все соединения плотно протягиваются.
  • По неписаным правилам ввод подключается сверху, потребители снизу.
  • Не зачищенные области проводов не должны зажиматься в клеммниках.
  • Для удобства монтажа и последующей эксплуатации группы проводов нужно собрать в жгуты и зафиксировать пластмассовыми хомутами.

Подключение питания на вводное устройство производится после полного снятия напряжения и проверки индикатором. Жилы крепко протягиваются на клеммах. Если есть земли контакт подключается на отдельный клеммник. После вводного автомата подсоединяется устройство учёта и далее по группам.

На заключительном этапе сборки электрических щитов необходимо визуально проверить правильность всех подключений, отсутствие лишних проводов и качество контактов, подёргав их рукой. После этого подаётся питание поочерёдно на каждую группу. Тестирование УЗО производится путём нажатия на кнопку и проверки отсутствия питания в соответствующей группе. Если не выявлено проблем или после их устранения и повторной проверки, все снятые детали возвращаются на место и производится включение напряжения на полную нагрузку.

Правильный монтаж и подбор соответствующих комплектующих гарантирует безаварийную эксплуатацию энергосистемы жилья. От этого зависит не только комфортное проживание, но и сохранность здоровья, а то и жизни человека.

Как распределяется электричество

Распределение энергии по группам пользователей – одна из главных задач электрического щитка. Если его установку решено проводить самостоятельно, следует знать несколько обязательных правил распределения:

  • Потребители, которые берут на себя больше всего энергии, должны выделяться в специальные группы. К ним относятся духовые шкафы, посудомоечные и стиральные машинки, водонагревательные приборы и электрические плитки. Обычно это устройства, которые превышают по мощности 2 кВт. Каждая линия в щитке должна быть оборудована системой автоматического выключения. При этом она должна иметь соответствующий номинал. Ни у одной из таких линий не должно быть ответвлений. От щитка к потребителю электричества в этом случае ведется цельный отрезок кабеля.
  • Все накопительные водонагревательные приборы, стиральные машины и электроплиты должны подключаться к щитку электрическим кабелем 2,5 кв. мм. В электрическом щитке на каждую линию устанавливается автовыключатель, рассчитанный на 16 А.
  • Некоторые электрические духовки должны подключаться кабелем большого сечения. Это обычно провода 4 кв. мм. Автомат в щите при этом должен иметь номинал 20 А. Если к щитку подключен электроварочный прибор или проточное водонагревательное устройство, кабель может понадобиться сечением 6 кв. мм. При этом автомат устанавливается на 32 А.
  • Розеточные линии распределяются таким образом, чтобы для каждого помещения они были выполнена отдельно. Линия может быть оборудована трехжильным электрическим кабелем, имеющим сечение 2,5 кв. мм. Ее разветвление может происходить в распределительных коробках по дороге к потребителям. Если возникает какая-нибудь нештатная ситуация, не понадобится отключать другие помещения, можно выключить только один конкретный автомат.
  • Линии освещения тоже следует выполнять отдельно для каждой комнаты. Кабели для них должны иметь сечение 1,5 кв. мм. К каждой такой линии должна подключаться система автоматического отключения на 10 А.

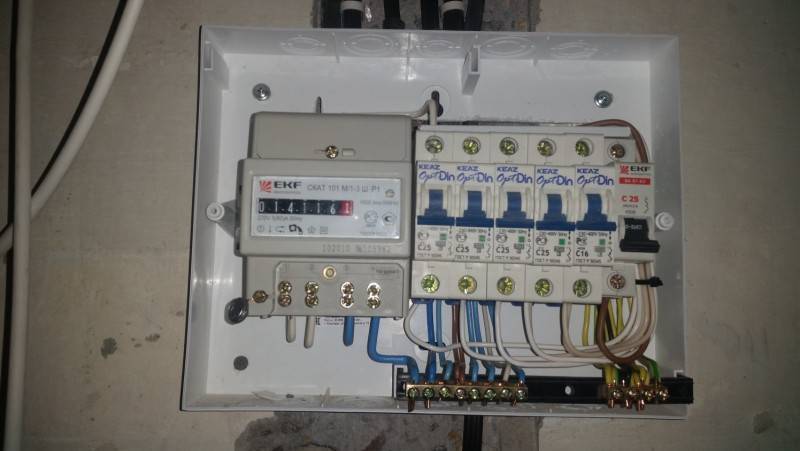

Сборка и монтаж электрического щита своими руками: выбираем лучший вариант + пошаговая инструкция

Многие могут подумать, что такой подход к монтажу щитка и проведению электрических кабелей довольно избыточен. Однако в действительности этот способ является единственно верным, если учитывать необходимость обеспечения безопасности и комфорта управления, прописанных в ГОСТе.

Многие неопытные электрики, незнакомые с принципами проведения проводки, в целях экономии закупают кабели небольшого сечения вместо качественных изделий. Кроме того, нередко любители приобретают УЗО и автоматы невысокой стоимости. Такие решения могут сказаться на безопасности жителей дома, в котором проводится электричество.

Популярные статьи  Из однушки - в двушку: лучшие идеи и приемы, которые реально работают

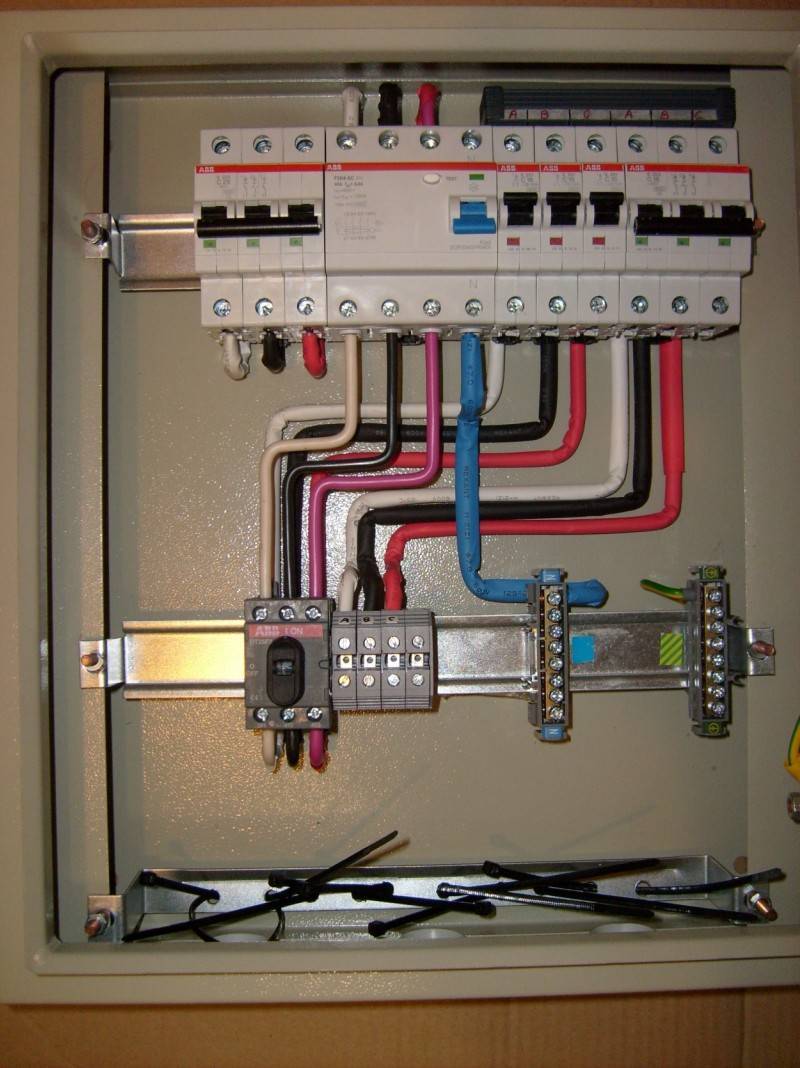

Сборка и монтаж электрического щита своими руками: выбираем лучший вариант + пошаговая инструкция

Пред проведением проводки следует рассмотреть один пример. Из щитка выходит кабель сечением 1,5 кв. мм, который защищен автоматом 10 А. Он может предназначаться для освещения в одной комнате. Линия заходит в распределительную коробку. Если в следующем помещении нагрузка на электрическую сеть предполагается меньше, неопытный электрик может решить снизить сечение кабеля, выводящего из распределительной коробки, до 0,75 кв. мм.

По неизвестным причинам в электрической сети происходит короткое замыкание. Провода может просто залить из квартиры сверху. Кабель начинает испытывать действие сильных токов, доходящих до 10 А. Он не выдерживает и загорается. Изоляция кабеля плавится, а в квартире может начаться пожар. Из этого следует, что в линии не должно быть снижения сечения кабеля ни при каких условиях.

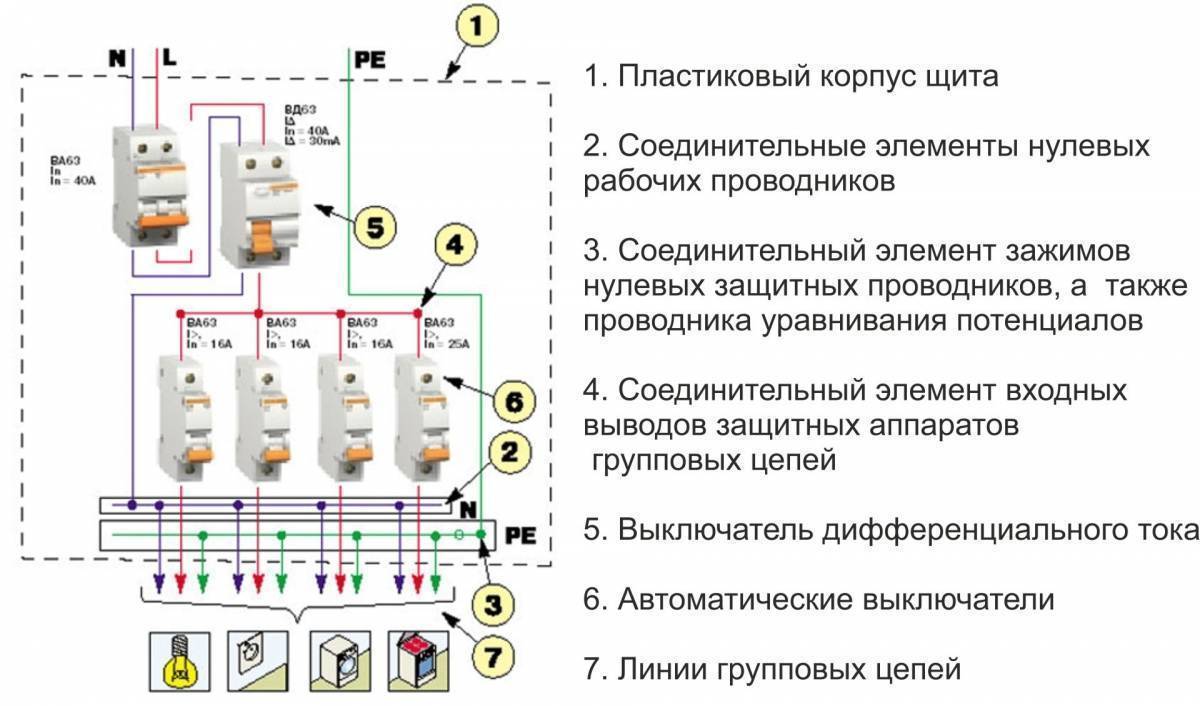

Сборка и монтаж электрического щита своими руками: выбираем лучший вариант + пошаговая инструкция

Общие сведения

Электрический щит – для чего он нужен?

Привычный для нас распределительный щиток, который устанавливают на входе в частный дом или квартиру, нужен для того, чтобы обеспечить безопасность при использовании электрического оборудования и приборов. В домах нового типа такие щитки уже предусмотрены, но и в зданиях старой постройки они постепенно вытесняют пробки и счетчики. При помощи щитка вы можете грамотно распределить энергию между всеми группами потребителей, и создать отличную защиту от короткого замыкания и перегруза.

Для размещения вам потребуется пластмассовый или металлический ящик. Для начала устанавливают электрический счетчик и общий выключатель, чтобы полностью обесточить квартиру. Такое отключение можно сделать вручную или же оно сработает само при аварийной ситуации (перегруз сети). Если перед счетчиком установлен вводный автомат, то его следует обязательно опломбировать (и счетчик тоже).

Из группы приборов по количеству больше всего автоматических выключателей. Они не только дают защиту проводке, но и самим бытовым приборам. Для каждого автомата определена группа потребителей, а для каждого мощного устройства ставят свой автомат. Таким образом, можно отключить приборы по отдельности или же выключатель сработает автоматически при аварии.

Помимо автоматов, в щиток устанавливают еще и устройства защитного отключения. Они нужны для сравнения выходящих и входящих токов и срабатывают, если нарушен баланс. Обычно это случается при неконтролируемых утечках тока, а отключение происходит благодаря воздействию тока, который безопасен для человека .

И последнее – в распределительном щитке есть специальные шины, которые сделаны в виде медных полосок. К ним можно подключить автоматы и прочие приборы. Нулевые провода идут к специальной колодке с клеммами – нулевой шине. Чтобы подключить заземление, используют заземляющую шину.

Потребители и их распределение

Все электричество, которое поступает на объект, должно быть равномерно и правильно распределено между всеми потребителями.

При процессе распределения и расключения жил кабеля нужно руководствоваться специальными правилами и нормами:

  • Потребители, которые считаются мощными (от 2 000 Вт и больше) объединяют в разные группы. К каждой группе следует подключить автомат, который сможет выдержать нагрузку.
  • Стиральную и посудомоечную машину, а также кондиционер и прочие приборы, которые не отличаются высокой мощностью, подключите к автоматам 16 А. Учтите, что сечение кабеля не должно быть меньше 2,5 мм2.
  • Мощные приборы (свыше 380 В) должны быть подключены к автоматам на 20 Ам или же 32 Ам. В этом случае сечение кабеля обязательно должно быть не ниже 4 мм2. У кабеля не должно быть ответвлений, и прокладывают его целыми кусками.
  • Подведите к розеткам линии, к каждой комнате отдельные и при использовании трехжильного кабеля, сечение которого будет не меньше 2,5мм2. Для розеток в распределительной коробке предусмотрены отдельные ответвления.
  • Приборы для освещения тоже разбивают на группы и подключают на отдельный кабель, который в сечении от 1,5 мм2 и к автомату на 10 Ам.

Только на первый взгляд подключение кабельными линиями кажется лишним и ненужным этапом работы. Самый лучший вариант – это однолинейная схема. Говорящее само за себя название она получила из-за группового отображения проводов. На стандартных схемах указаны все провода, который относятся к каждой линии. Отличие однолинейной схемы состоит в том, что общее число проводников изображено наклонными черточками. В нижней части схемы есть специальная раскладка с линиями потребителей, а также общими пометками мощности и кабеля, который будет использован для монтажа.

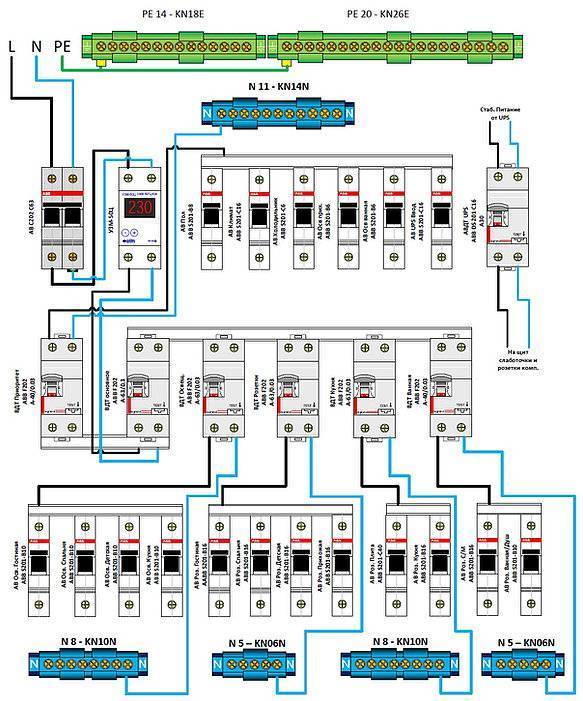

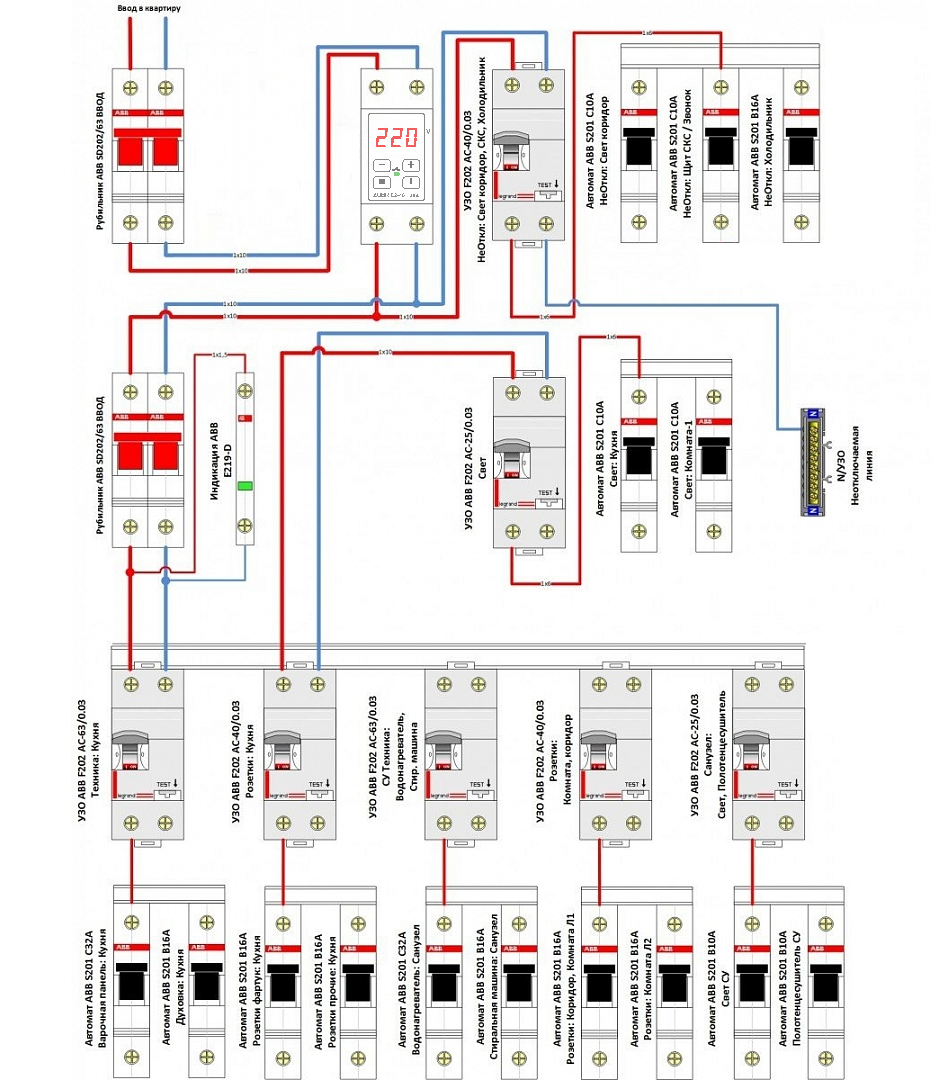

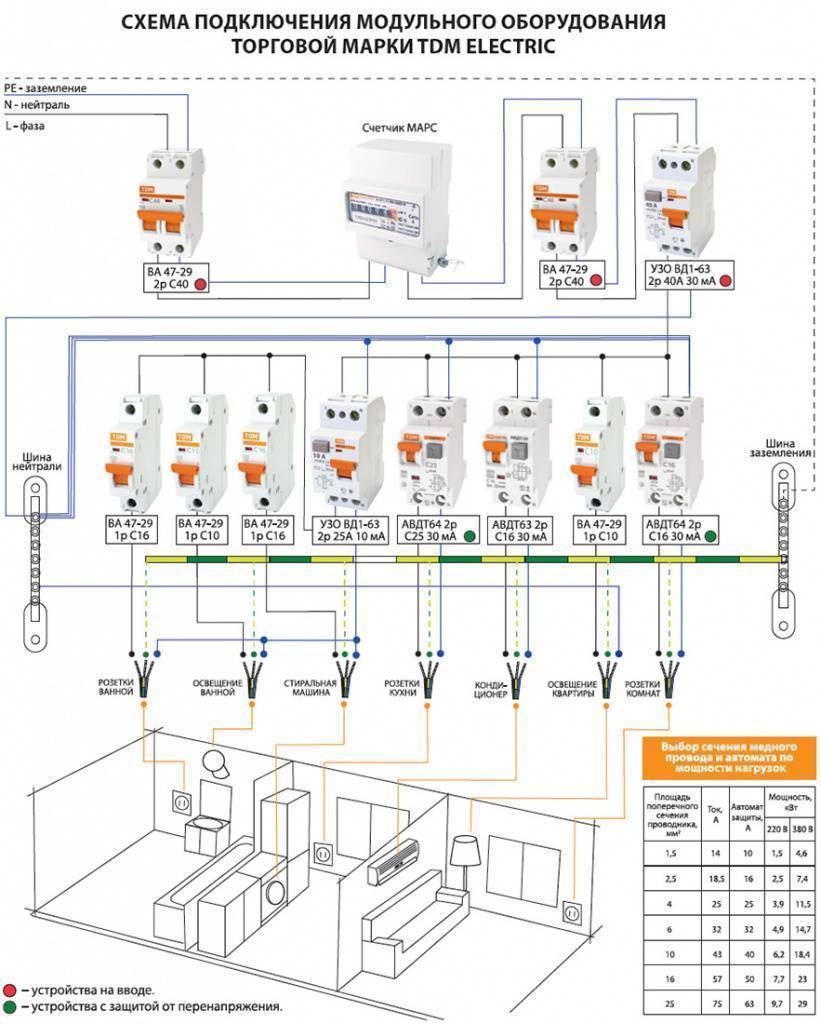

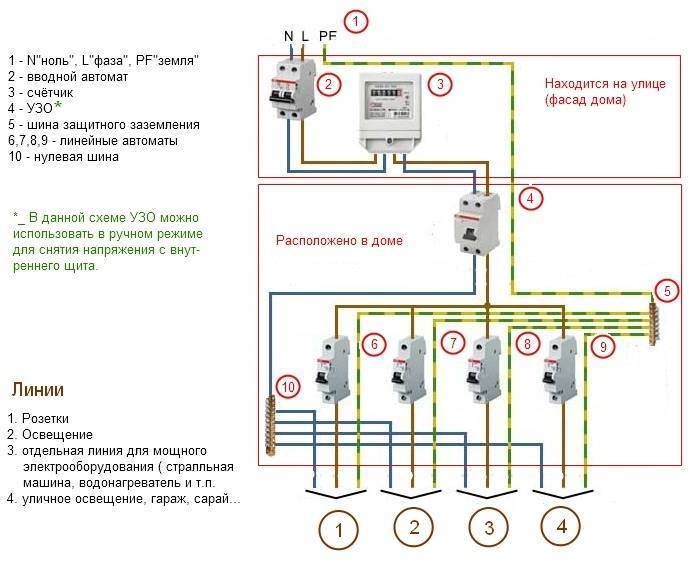

Для наглядности есть схемы, на которых отображены приборы и оборудование, а также соединения между ними. Возле каждого устройства можно найти отметки и номиналы.

Виды и размеры электрощитков

Речь пойдет о шкафах/ящиках под установку автоматов и другой электрической начинки, об их разновидностях. По типу установки электрощиты бывают для наружной установки и для внутренней. Ящик для наружной установки крепится к стене на дюбеля. Если стены горючие, под него укладывается изолирующий материал, не проводящий ток. В смонтированном виде наружный электрощит выступает над поверхностью стены примерно на 12-18 см. Это нужно учитывать при выборе места его установки: для удобства обслуживания щиток монтируют так, чтобы все его части находились примерно на уровне глаз. Это удобно при работе, но может грозить травмами (углы острые), если место для шкафа выбрано неудачно. Лучший вариант — за дверью или ближе к углу: чтобы не было возможности удариться головой.

Корпус электрощитка для наружного монтажа

Щит для скрытого монтажа подразумевает наличие ниши: его устанавливают и замуровывают. Дверца находится на одном уровне с поверхностью стены, может — выступает на несколько миллиметров — зависит от монтажа и конструкции конкретного шкафа.

Корпуса есть металлические, окрашенные порошковой краской, есть пластиковые. Дверцы — цельные или со вставками из прозрачного пластика. Размеры различные — вытянутые вверх, в ширину, квадратные. В принципе, под любую нишу или условия можно найти подходящий вариант

Один совет: если есть возможность, выбирайте шкаф большего размера: работать в нем проще, особенно это важно, если собираете электрощиток своими руками в первый раз

Комплектация и устройство навесного распределительного щитка

При выборе корпуса часто оперируют таким понятием, как количество мест. Имеется в виду, сколько однополюсных автоматов (толщиной 12 мм) можно установить в данный корпус. У вас имеется схема, на ней указаны все устройства. Считаете их с учетом того, что двухполюсные имеют двойную ширину, прибавляете примерно 20% на развитие сети (вдруг купите еще какой-то прибор, а подключить будет некуда, или во время монтажа решите из одной группы сделать две и т.п.). И на такое количество «посадочных» мест ищите щиток подходящий по геометрии.

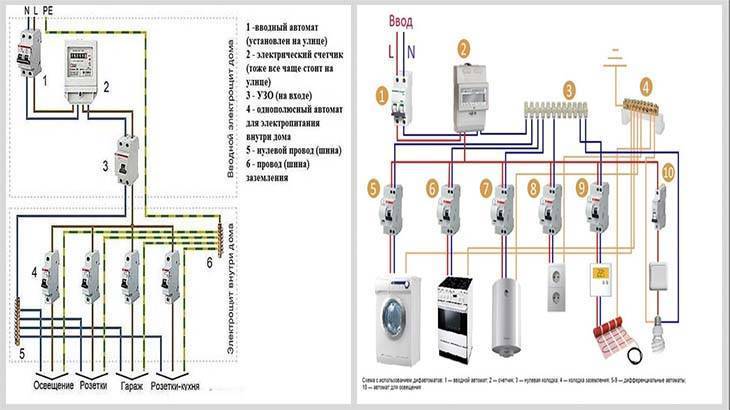

Что должно быть в щитке?

В только что возведенном доме вводной автомат и счетчик устанавливают электрики. С этим ничего поделать нельзя. Кстати планировать свой будущий электрический щиток нужно исходя из особенностей и места установки вводного автомата и счетчика. На сегодняшний день в новых домах приборы учета и вводные электрические коммуникации размещаются вне жилого помещения. Например, счетчик устанавливают на электрический столб или специальную опору, которая заранее монтируется на вашем земельном участке, ну а вводной автомат — куда-нибудь на стену дома.

Популярные статьи  Возведение внутренних стен

В домах давней постройки приборы учета и автомат размещают в помещении. В квартирах эти же элементы, чаще всего, находятся на стене лестничной клетки. Если счетчик стоит прямо в доме, следует выбирать шкаф просторнее, чтобы в него кроме счетчика вошли автоматы и УЗО. В остальных случаях можно обойтись более компактным и аккуратным шкафом, но все равно его покупку стоит отложить до момента, пока вы не придумаете схему электросети.

Проектируя свою первую схему электропитания дома, не следует экономить на комплектующих, ведь от этого зависит безопасность вашей семьи и вашего имущества.

Следует использовать следующие элементы:

  • устройства защитного отключения;
  • дифавтоматы;
  • электрический провод ПВ-3 расчетного сечения;
  • гребенки для автоматов;
  • шины;
  • ДИН-рейки;
  • ограничители на ДИН-рейки;
  • автоматические выключатели;
  • втулочные наконечники для одного и двух проводов.

Обратите внимание! Втулочные наконечники выпускаются разноцветными. Каждый цвет соответствует сечению провода, который можно к этому наконечнику подключать. К синему подключаем провод максимум 2,5 кв

мм, к красному до 10 кв. мм

К синему подключаем провод максимум 2,5 кв. мм, к красному до 10 кв. мм.

Кроме вышеуказанных элементов при необходимости могут быть использованы: стабилизаторы напряжения, световые индикаторы, цифровые вольтметры, реле контроля напряжения и прочие полезные дополнения. Не лишним будет также подготовить самодельные наклейки с подписями, чтобы в конце сборки приклеить их на пластроны электрощита. Таким образом, все автоматы будут у вас не только располагаться в идеальном порядке, но и иметь подписи, чтобы в будущем никто не перепутал какой автомат за что отвечает.

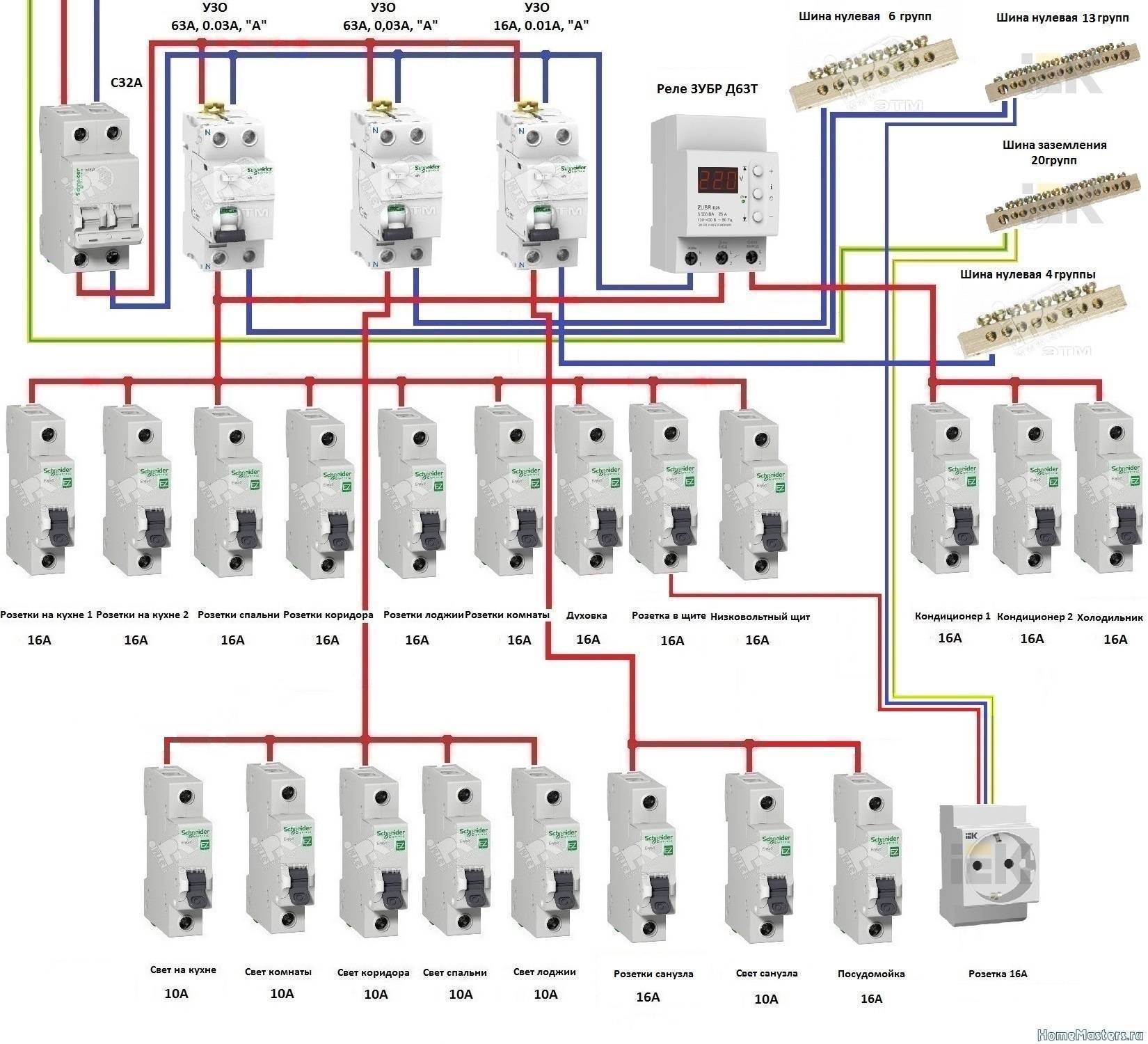

Создавая схему электрощита необходимо начинать с УЗО, которое устанавливается сразу за счетчиком. Это основа безопасности электросети вашего дома, поскольку при возникновении утечки, именно устройство защитного отключения поможет избежать, ну или хотя бы минимизировать, возможность поражения электротоком. Проходя УЗО, фаза выходит на автоматы. Их количество будет зависеть от числа помещений, а также числа и состава потребителей.

Практика показывает, что при создании схемы электрощита следует ставить отдельные автоматы на крупных потребителей. А помещения со сложной электроникой лучше запитывать через стабилизатор напряжения. Стабилизатор подключается между УЗО и группой автоматов и размещается где-нибудь рядом со щитком.

Важно! Стабилизаторы стоят дорого, но учитывая современное состояние электросетей в городах и поселках, такие устройства могут спасти вашу электронику, чем сэкономят вам немало денег. Планируя схему электрического щитка, следует включить в нее заземляющую шину. К этой шине подключается «земля» от любого прибора

Также нужна зануляющая шина. От этой шины нулевой провод пойдет на УЗО, а затем на группу автоматов

К этой шине подключается «земля» от любого прибора. Также нужна зануляющая шина. От этой шины нулевой провод пойдет на УЗО, а затем на группу автоматов

Планируя схему электрического щитка, следует включить в нее заземляющую шину. К этой шине подключается «земля» от любого прибора. Также нужна зануляющая шина. От этой шины нулевой провод пойдет на УЗО, а затем на группу автоматов.

Шкаф приобретается в последнюю очередь, когда схема уже разработана. В нем устанавливаются ДИН-рейки для автоматов и шины, а уже затем все остальные элементы. Опытные электрики рекомендуют соединять автоматы между собой с помощью гребенки. Во-первых, это удобно, а во-вторых, очень надежно. К тому же на процесс соединения автоматов вы потратите меньше времени, хотя, конечно, за гребенку придется немного переплатить.

Заключение

В заключение хочется дать несколько общих рекомендаций по сборке и монтажу распределительного щита в частном доме, квартире или на даче. Они помогут избежать распространенных ошибок, совершаемых при самостоятельной сборке электрощитового оборудования.

  1. Корпус для распределительного щита нужно приобретать немного большего размера, чем требуется для установки оборудования. Это позволить установить дополнительные приборы и модульные устройства, если в этом возникнет необходимость при увеличении количества обслуживаемых электроприборов. Лишнее пространство внутри щита никогда не помешает.
  2. Не стоит защищать группу электроприборов, имеющих различное назначение, одним-единственным УЗО или дифференциальным выключателем. Такая схема подключения, например, отключит компьютер при пробое фена в ванной комнате, что создаст определенные неудобства для потребителя. Лучше обеспечить зональную защиту по току — отдельно для ванной, кухни и так далее.
  3. Правила энергонадзора гласят, что нельзя устанавливать УЗО перед автоматом, оно должно быть размещено после него. Механическое УЗО лучше электронного, оно не вызывает ложных срабатываний и более надежное. Лучше всего устанавливать это устройство на каждую зону после автомата.
  4. При сборке электрощитов следует использовать дополнительные расходники, такие как колодки с отверстиями (по-другому шины) для объединения нулевых и заземляющих проводников. Размещать их следует по краям, чтобы не закрывать рабочую лицевую панель.

Монтаж и сборка распределительного щита в частном доме, квартире или на даче не требует оформления каких-либо разрешительных документов, но следует соблюдать общие правила электромонтажных работ.

Независимо от того, кто выполняет эти работы, вы лично или нанятый опытный электрик, необходимо руководствоваться соответствующими стандартами нормами ПЭУ (правила устройства электроустановок). если монтаж электрощита ведется в рамках первичного подключения дома, квартиры или дачи к сетям электроснабжения, то проверка правильности монтажа со стороны энергоснабжающей организации гарантировано!

К тому же следует учитывать, что МЧС, в лице пожарных инспекторов, может выписать предписание на устранение недостатков, в случае несоответствия электрощита нормам противопожарной безопасности.

Поэтому, если вы не уверены в своих силах, откажитесь от самостоятельной сборки распределительного щитка и пригласите профессионального электрика! Это позволит избежать не только конфликта с контролирующими структурами, но и более серьезных последствий: поражения человека электрическим током или пожара!
