Регулировка давления в системе водоснабжения частного дома

Описание устройства

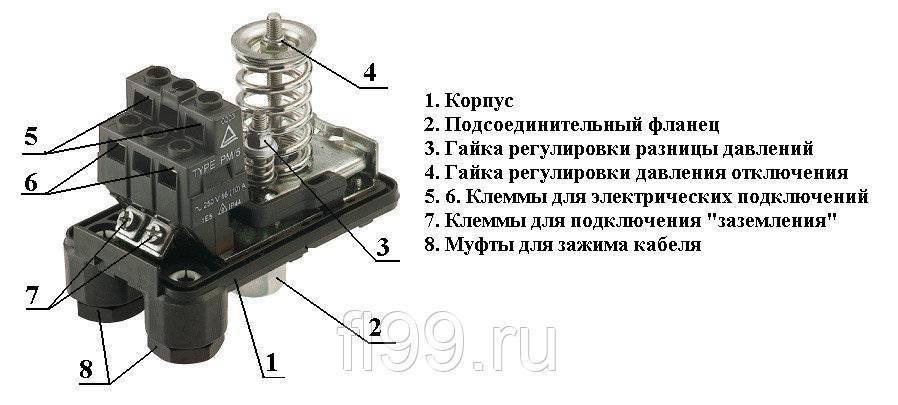

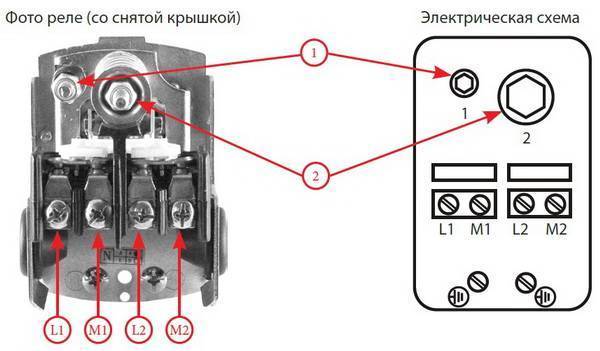

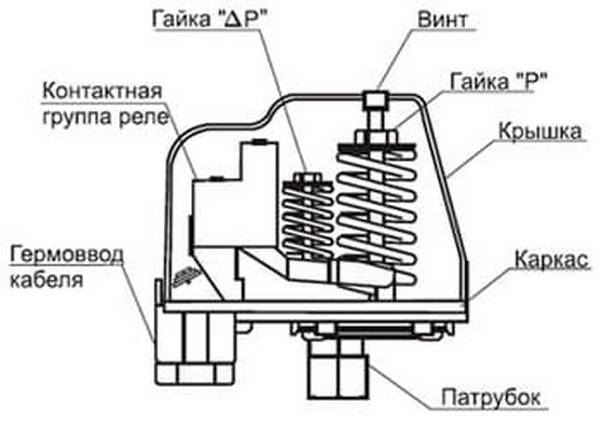

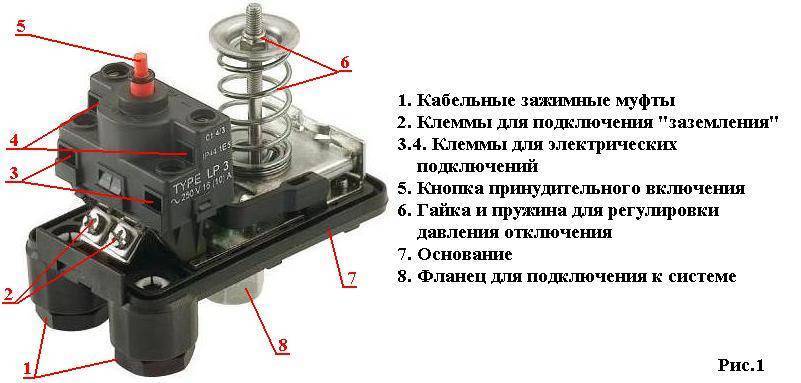

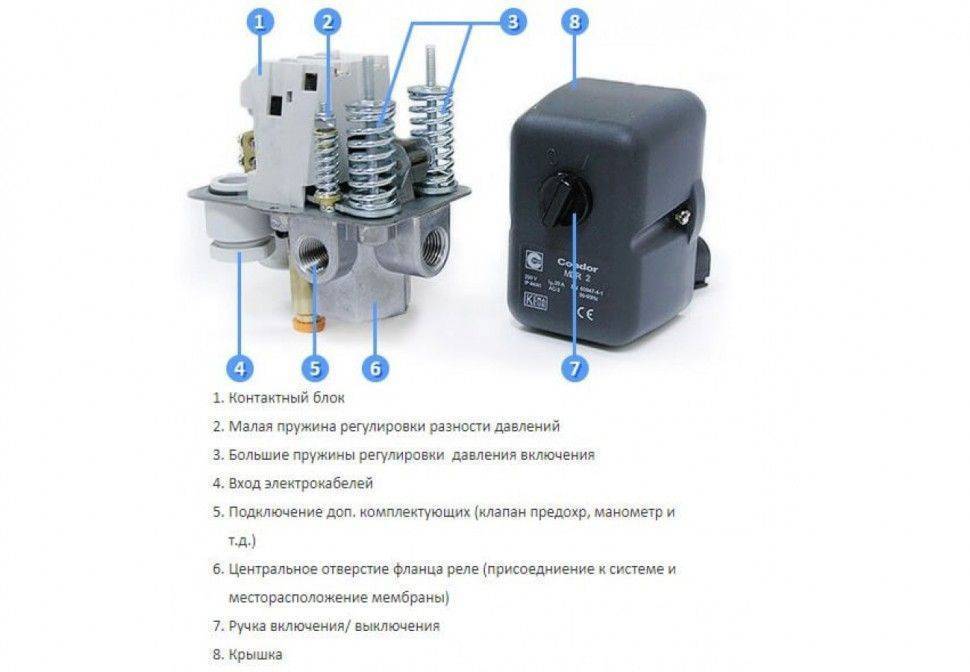

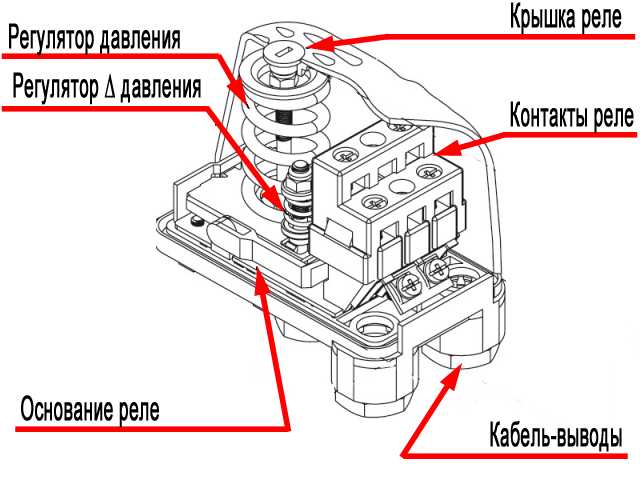

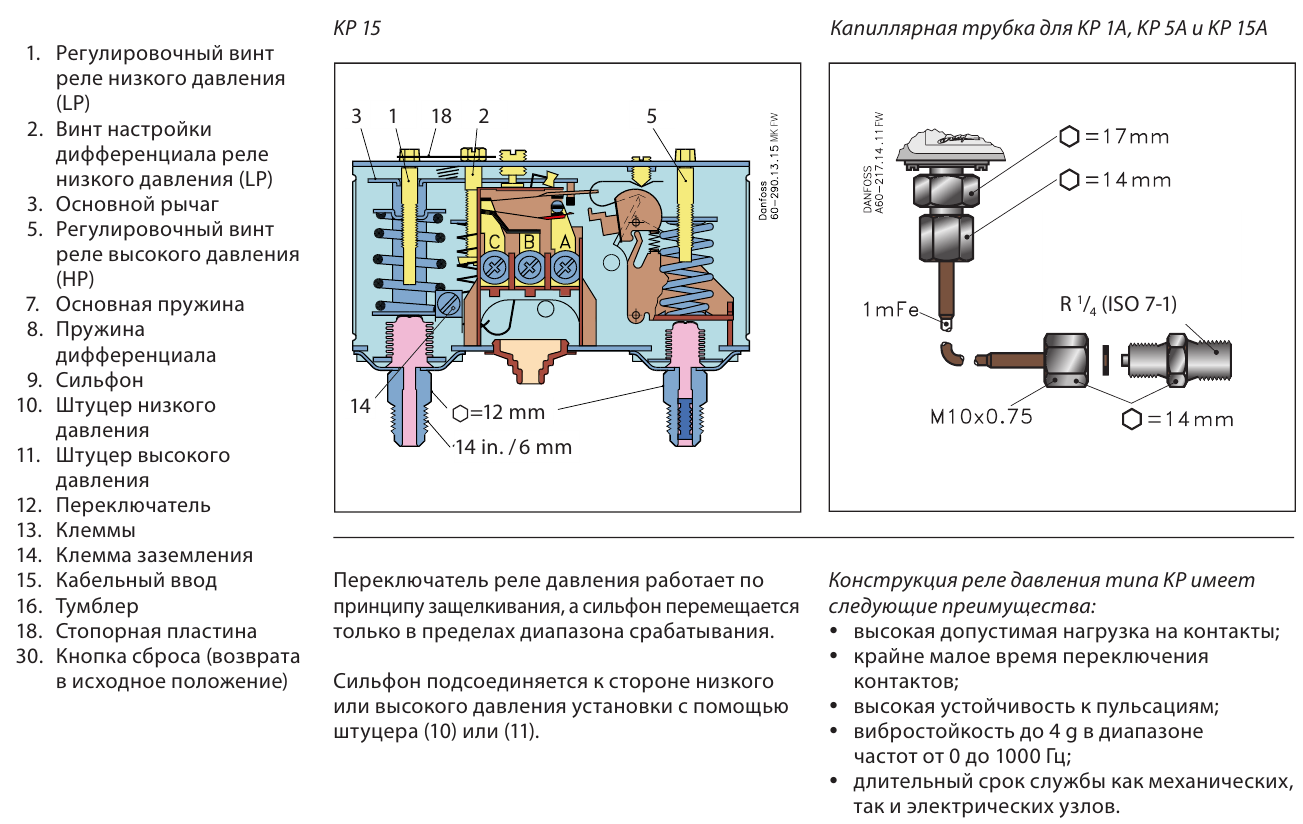

Устройство практически всех разновидностей реле давления, которыми укомплектованы насосные станции, примерно одинаково. На металлическом основании зафиксированы рабочие элементы насоса:

  • Мембрана,
  • Поршень,
  • Металлическая платформа.
  • Электрические контакты.

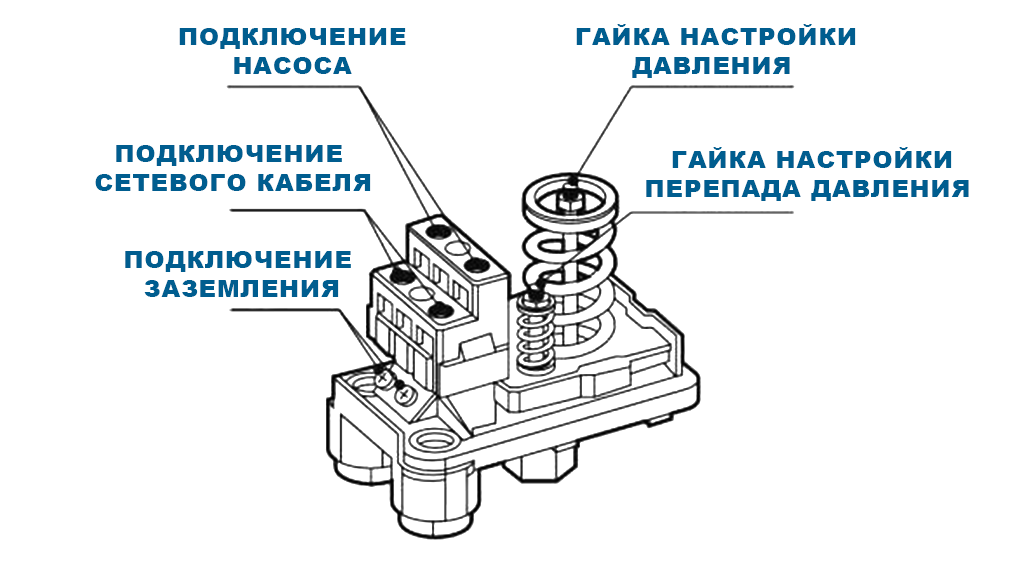

Также имеется большая и маленькая пружина, все это размещено в пластиковом корпусе.

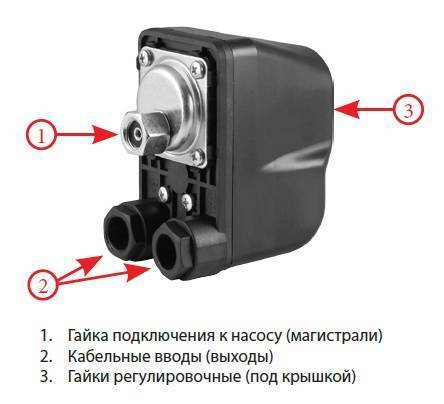

При подключении реле давления воды процесс протекает по следующему принципу: оказываемое давление заставляет мембрану толкать поршень, который поднимает платформу. Она, в свою очередь, оказывает давление на большую пружину и сжимает ее. Сопротивление большой пружины оказываемому давлению ограничивает движение поршня.

Регулировка давления в системе водоснабжения частного дома

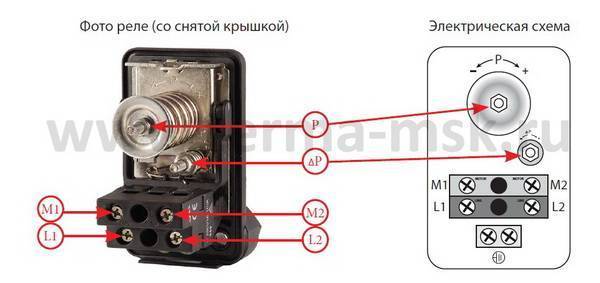

Между большой и малой регулировочной пружиной есть небольшое расстояние, однако его вполне хватает для регулировки работы комплекса приборов. Платформа, на которую воздействует мембрана под давлением, поднимается до края малой пружины.

В результате увеличения давления на платформу меняется ее положение. Это приводит к переключению контактов и изменению режима работы, следовательно, он выключается. Контакты переключаются с помощью специального шарнира с пружинкой. После прохождения платформой уровня расположения шарнира соответственно меняется положение электрических контактов и размыкается цепь электропитания.

В результате отключения насоса прекращается поступление воды. При расходе воды из гидроаккумулятора давление на мембрану постепенно снижается, и платформа начинает опускаться. Опустившись ниже уровня расположения пружинного шарнира электрических контактов, она вновь заставляет контакты подниматься и, соответственно, замыкать цепь. Не помешает знать, какой лучше регулятор давления воды, чтобы сделать правильный выбор.

Регулировка давления в системе водоснабжения частного дома

Насос начинает работать, закачивает воду в гидробак, и цикл повторяется в автоматическом режиме.

Принцип работы водяного редуктора

Тем, кто хоть немного знаком с основами гидродинамики, известно, что давление жидкости в любом трубопроводе имеет прямую взаимосвязь с его диаметром, то есть выше в трубах большего размера. Данный физический закон положен в основу принципа регулировки напора в водопроводе — давление в нем понижается при уменьшении сечения проходного канала трубы.

Если рассмотреть редуктор давления воды в системе водоснабжения регулировка диаметра его канального прохода производится вручную. Для этого используют подпружиненные затворы или клапаны, пружина которых может сжиматься и разжиматься в определенных границах посредством подстроечного винта (гайки).

При этом стабильное давление на выходе редуктора устанавливается автоматически за счет разделения входного водного потока. Одна его часть поступает непосредственно к потребителю (на сантехническое оборудование), вторая направляется к исполнительному элементу (металлический диск, мембрана), управляющему затвором проходного канала.

Чем больше давление водного потока на входе прибора, тем большее усилие воздействует на связанный с запором исполнительный элемент и соответственно уменьшается сечение проходного канала. Если входной водный напор невелик, проходной канал из-за отсутствия воздействия на запорный клапан почти полностью открыт.

Рис. 4 Технические и эксплуатационные характеристики моделей серии Caleffi

Технические характеристики

В руководствах по эксплуатации гидроредукторов обычно указывают их следующие технические характеристики:

  • Максимальное давление на входе, в бытовой арматуре может доходить до 25 бар. Его обычно указывают на корпусе прибора.
  • Диапазон регулировки выходного давления, к примеру 0,5 — 6 бар (Caleffi).
  • Заводская настройка — стандарт 3 бара.
  • Максимальная температура рабочей среды, располагается в диапазоне 80 — 120 °С.
  • Рабочая среда: вода, незамерзайки на основе гликолей.
  • Диапазон измерений встроенного манометра, обычно 0 — 10 бар. Иногда указывается градация шкалы, к примеру, меньше 0,04 бара.
  • Номинальный расход в метрах кубических в час при скорости потока 1,5 м/с.
  • Уровень шума в децибелах, к примеру, менее 30 Дб.
  • Условный проход в дюймах, бытовой стандарт 1/2 (15 мм).
  • Ресурс в тысячах циклов открываний-закрываний клапана, зависит от объема проходящей рабочей среды, примерное число от 200 до 300 тыс.
  • Эксплуатационный срок 10 — 20 лет.

Как настроить регулятор своими руками?

Принцип действия приборов одинаковый, но регуляторы разные по устройству конструкции.

В том числе есть отличия в исполнении регулировочных винтов. Для их вращения могут понадобиться различные инструменты.

Для более точной настройки можно использовать манометр. У некоторых приборов есть специальные резьбовые места для их присоединения.

Подготовка

В зависимости от конструкции регулировочного винта, могут понадобиться:

  • шестигранник на 4 или 6 мм;
  • стандартная отвертка с плоской широкой лопаткой;
  • спецключ или стальная полоса толщиной около 2 мм и шириной до 20 мм.

Для визуального контроля давления на выходе после редуктора может понадобиться манометр с переходником, для присоединения к шлангу душа или гусаку смесителя.

Настройка регулятора производится при минимально возможном расходе воды через один водоразборный кран.

Настройка

Для настройки регулятора давления в системе водоснабжения квартиры следует выполнить следующие действия:

  • перекрыть все краны на внутреннем водопроводе;
  • установить манометр на редуктор или присоединить к внутреннему водопроводу;
  • приоткрыть 1 кран так, чтобы расход воды был минимальный, то есть тонкая струйка, не распадающаяся на отдельные капли;
  • визуально определить давление в водопроводе по манометру, до начала регулировки;
  • снять пробку с отверстия в корпусе, где установлен регулировочный винт;
  • вставить инструмент в винт, подходящий по конфигурации;
  • для увеличения напора необходимо вращать винт против часовой стрелки, нагрузка пружины на клапан уменьшится, и клапан будет закрываться при большем давлении;
  • для уменьшения напора следует вращать винт по часовой стрелке, нагрузка пружины на клапан будет возрастать, и клапан будет закрываться при меньшем давлении;
  • произвести пробное пользование водой из крана, для проверки комфорта пользования водой;
  • при необходимости скорректировать настройку;
  • закрыть пробку заглушки отверстия на редукторе, отсоединить манометр.
Популярные статьи  Какова высота 5-этажного дома в метрах

У некоторых моделей установлена головка вращения регулировочного винта и даже может иметься шкала с указанием условных величин.

Можно произвести регулировку давления в водопроводе и без манометра. Для этого, после каждого полного оборота регулировочного винта, следует проверить напор из водоразборного крана, в том числе и удар струи по ладоням.

Один оборот винта изменяет величину примерно на 0,5 – 1,0 бар. Для более точной настройки, в конце регулировки, следует делать пол оборота винта.

Этот метод может оказаться даже более приемлемым, ведь напор настраивается, прежде всего, для комфортного пользования водой, в том числе и при мытье рук.

Как определить самостоятельно?

Регулировка давления в системе водоснабжения частного дома

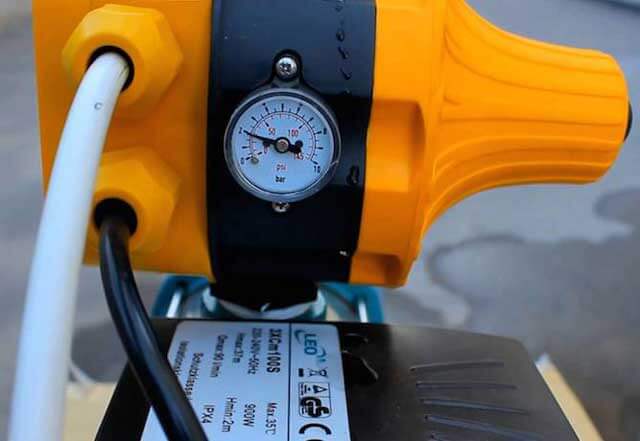

Для измерения напора воды в системе используется специальный прибор – манометр.

Некоторые бытовые приборы, например, обогревательные котлы, уже оснащены встроенными манометрами. Но такое устройство можно купить и установить самостоятельно.

Его монтируют там, где осуществляется ввод водопроводной трубы в дом и ставится счетчик воды. Манометр измеряет фактическое давление, а пользователь уже сам сравнивает эти значения с тем, что установлены строительными нормативами.

Проверять показания манометра следует регулярно. Тем более, что их резкое снижение или повышение может говорить о том, что в сети есть какие-то неполадки.

Большинство манометров рассчитано на показатель максимум в 7 атмосфер, так что при приближении к граничному значению следует соблюдать осторожность

Несколько советов и рекомендаций

Для нормального функционирования насосной станции рекомендуется замерять показатели давления воздуха в гидроаакумуляторе каждые три месяца. Эта мера поможет поддерживать стабильные настройки в работе оборудования. Резкое изменение показателей может свидетельствовать о каких-то поломках, которые необходимо устранить.

Чтобы оперативно контролировать состояние системы, имеет смысл просто время от времени фиксировать показания водяного манометра при включении и отключении насоса. Если они соответствуют цифрам, установленным при настройке оборудования, можно считать работу системы нормальной.

Заметная разница свидетельствует о том, что нужно проконтролировать давление воздуха в гидробаке и, возможно, перенастроить реле давления. Иногда просто нужно подкачать немного воздуха в гидроаккумулятор, и показатели придут в норму.

Точность показателей манометра имеет определенную погрешность. Отчасти это может быть вызвано трением его подвижных частей во время измерений. Чтобы улучшить процесс показаний, рекомендуется перед началом измерений дополнительно смазать манометр.

Реле давления, как и прочие механизмы, имеет свойство со временем изнашиваться. Изначально следует выбрать прочное изделие. Важный фактор длительной работы реле давления – правильные настройки. не следует использовать этот прибор на максимально допустимых значениях верхнего давления.

Если в работе реле давления появились проблемы и неточности, возможно, его необходимо разобрать и очистить от загрязнений

Следует оставить небольшой запас, тогда элементы устройства будут изнашиваться не так быстро. Если же необходимо выставить верхнее давление в системе на достаточно высоком уровне, например, в пять атмосфер, лучше приобрести реле с предельно допустимым значением работы в шесть атмосфер. Найти такую модель сложнее, но это вполне возможно.

К серьезным поломкам реле давления может привести наличие загрязнений в водопроводных трубах. Это характерная ситуация для старых водопроводов, выполненных из металлических конструкций.

Перед установкой насосной станции водопровод рекомендуется тщательно прочистить. Не помешает и полная замена металлических труб на пластиковые конструкции, если имеется такая возможность.

При настройке реле к регулировочным пружинам следует относиться исключительно бережно. Если они будут сжаты слишком сильно, т.е. перекручены в процессе настройки, при работе устройства очень скоро станут наблюдаться погрешности. Поломка реле в ближайшем будущем почти гарантирована.

Если во время проверки работы насосной станции наблюдается постепенный рост давления выключения, это может свидетельствовать о том, что устройство засорилось. Не нужно сразу же его менять.

Нужно открутить четыре крепежных болта на корпусе реле давления, снять мембранный узел и тщательно промыть внутреннюю часть реле, где это возможно, а также все небольшие отверстия.

Иногда достаточно просто снять реле и почистить его отверстия снаружи без разборки. Не помешает также провести очистку всей насосной станции. Если же вода вдруг начинает течь прямо из корпуса реле, значит, частички загрязнений пробили мембрану. В этом случае придется устройство полностью заменить.

Устройство и принцип работы РДВ

Прежде чем рассматривать то, как работает редуктор давления воды, следует знать сферы применения данного устройства. РДВ оснащаются:

  • технологические и коммунальные магистрали водоснабжения;
  • противопожарные водопроводы и системы пожаротушения;
  • водозаборные станции;
  • насосные станции магистральных трубопроводов;
  • мелиорационные и оросительные системы.

Использование регулятора в магистральной сети

Несмотря на то, что принципы работы регулятора перепадов давления могут отличаться, в зависимости от типа устройства, практически все РДВ имеют одинаковую конструкцию:

  • основной рабочий элемент (клапан, поршень);
  • пружина и мембрана;
  • механическое или электронное управление;
  • пропускная способность бытовых устройств составляет 0,5-3 м3, коммерческих – 3-15 м3, промышленных – >15 м3;
  • корпус из чугуна, латуни, стали с хромированным или никелированным покрытием.

Принцип работы редуктора давления воды аналогичен функционированию вентильного крана: поршень со штоком в своем посадочном месте создают заданный просвет, благодаря чему создается напор жидкости необходимой силы. При неподвижном поршне на выходе давление изменяется пропорционально силе потока на входе, а в РДВ положение клапана зависит от соотношения текущего напора и жесткости пружины. Настройка регулятора выполняется благодаря «пилотному контуру»: при увеличении силы напора рабочей среды происходит перенаправление потока воды на мембрану, опускающую шток с поршнем, тем самым уменьшая проходное сечение.

Популярные статьи  WD-40 своими руками за 5 минут и 100 рублей – проще не бывает

Редуктор в разрезе

Кроме стандартного механизма регулировки в некоторых современных моделях РДВ могут устанавливаться дополнительные устройства:

  • манометр;
  • фильтр грубой очистки;
  • воздушный подрывной клапан;
  • шаровой кран.

Какие значения давления используются для настройки системы

Понятно, что для правильной регулировки насосной станции необходимо для начала, как минимум, знать, на какие эксплуатационные параметры давления будет проводиться эта настройка.

Регулировка давления в системе водоснабжения частного дома

А для настройки необходимо определиться с тремя значениями давления:

  1. Рп — давление предварительной накачки воздушной камеры гидроаккумулятора;
  2. Pmin — минимальное давление воды в системе, то есть порог пуска насосного оборудования.
  3. Pmax — максимальное давление воды в системе, то есть порог срабатывание реле на выключение насоса.

Кстати, показатели давления довольно тесно увязаны еще и с объемом гидроаккумулятора.

Понятно, что чем больше объем бака, тем более значительным запасом воды можно располагать. И тем реже будет включаться насос для пополнения гидроаккумулятора.

Вместе с тем, и саму систему можно настроить на различные показатели давления. Так, с нарастанием ΔР, то есть разницы между нижним порогом (Pmin) и верхним (Pmax), увеличивается и создаваемый запас воды.

Это хорошо показано в следующей таблице.

В левом столбике таблицы – стандартные объемы гидроаккумуляторов. Первые три строки – соответственно, упомянутые показатели давления (в барах или технических атмосферах). Остальной массив данных – это создаваемый в гидроаккумуляторе запас воды.

Рейтинг лучших моделей

Деление РДВ на «для частных домов» и «для квартир» — условно.

Выбор модели зависит от нескольких факторов:

  1. требуемый перепад давления;
  2. количество сантехнических потребителей;
  3. многофункциональность;
  4. стоимость оборудования и его надежность.

Поэтому рассмотрим лучшие варианты для домов и квартир исходя из его пропускной способности или размера сечения дросселя.

Для частных домов

Разберем наиболее популярные модели.

Honeywell D04FM-¾A — универсальный

Мембранная конструкция, оснащена выходом для манометра, материалы: корпус — DZR латунь, мембрана LSTR. Диапазон регулировки 1,5-6 бар, температура до 70°C.

Преимущества:

  1. повышенный эксплуатационный ресурс,
  2. подходит для горячего и холодного водоснабжения,
  3. удобная регулировка давления,
  4. двойная резьба: на ½ дюйма внутренней или ¾ дюйма внешней.

Недостатки:

  • достаточно высокая стоимость – переплата за мировой бренд – от 2,6 тыс. рублей;
  • деликатная мембрана -при регулировке требуется ослабление фиксирующего винта, иначе возможен прорыв диафрагмы.

Honeywell D06FM

Улучшенная модификация. Этот клапан имеет встроенный фильтроэлемент.

Имеет две разновидности:

  1. D06FM A — с прозрачной полимерной колбой (холодное водоснабжение: до 40 °C)
  2. D06FM B — цельнометаллической латунной (до 60 °C).

Конструкция снабжена удобной регулировкой — она позволяет производить точную настройку без использования манометра. Также в отличие от других аналогов сконструирован с двумя выходами для подключения манометра, находящихся снизу и сбоку.

Из недостатков:

  • Со временем настройка по регулировочным делениям не соответствует действительному.
  • Высокая цена – около 4 тыс. рублей.

OR0232 и OR0233

Поршневые вариации мощных и компактных регуляторов.

Регулировка с помощью ключа, оборудованы входом подключения манометров, обладают малыми размерами.

Отличие этих модификаций заключается в предельных входных давлениях: размеры камеры и поршня отличаются, — так 0232 работает с величиной не более 16 бар, а 0233 ограничен входящим давлением 25 бар.

Также OR 0233 оснащен двумя отверстиями для подключения манометров: снизу и сбоку.

Преимущества:

  1. Малые габариты, долговечность и эксплуатация до 130 С° (холодное и горячее водоснабжение).
  2. Используется там, где требуется понижение с высоких величин давления — оптимален для частных домов.
  3. Относительно невысокая стоимость – не более 1,5 тыс. рублей.

Поскольку регулятор поршневого типа, то ему присущи недостатки данной конструкции: установка только в одном положении (поршень вертикально), образование течи через уплотнительные кольца, риск заклинивания при гидроударе.

Модели регуляторов давления воды для квартир

Ниже представлен обзор лучших представителей в этой категории.

WATTS DRVN и HEIZ 1268221

Достойные регуляторы для многоквартирных домов. У этих аналогов похожая конструкция с HONEYWELL D06FM:

  • настроечная ручка со шкалой настраиваемого давления,
  • удобное расположение подключения манометра.

Однако значения пропускной способности несколько ниже, что вполне достаточно для индивидуальных квартир.

CALEFFI 5330

Со сменным картриджем и съемным сетчатым фильтром. Корпус устройства изготовлен из стойкой к вымыванию латуни CW602N.

Настройка производится с помощью ключа с обязательной установкой манометра.

Конструкция прибора весьма практична, удобна для профилактики и замены внутреннего механизма.

Наклонённый корпус содержит в себе сменный мембранный картридж, оснащен сетчатым фильтром. Механизм и сетка легко вынимается и просто чистится.

Преимущества:

  1. малые размеры, изготавливаются в разных модификациях: с манометром и без, под внутреннюю и внешнюю резьбу;
  2. есть возможность установки на медную трубку.

Недостаток заключен в преимуществе: при выходе из строя регулировочного механизма, требуется оригинальный ремкомплект.

VALTEK

Питерская компания специализируется на поршневых и мембранных редукторах. Все модели изготавливаются на производстве в Италии (характеризуются хорошим качеством), кроме VT.298.N и VT.082.N, которые изготавливаются в Китае.

Однако у последних есть свои преимущества — многофункциональность и компактный размер. Кроме того, VT.082.N имеет удобную регулировку ручкой, — следует иметь ввиду, что она фиксированная на 2 и 3 бара.

Преимущества продукции:

  • разнообразный ассортимент;
  • приемлемое качество
  • доступная цена.

Из недостатков можно выделить использование «устаревшего» материала: латуни, которая не обладает увеличенной способностью к вымыванию отложений.

Популярные статьи  Выбрать геотекстиль для дренажа!

Подробный обзор редукторов Valtec в нашей статье.

Устройство и принцип работы регулятора (редуктора) давления воды

Регулятор давления водоснабжения (РДВ) в современных условиях устанавливают либо при прокладке домашнего водопровода, если это строящийся частный или многоквартирный дом. Либо при ремонте, включающем в себя прокладку нового водопровода.

Работа РДВ сводится к тому, чтобы у пользователя из крана всегда текла вода с одинаковым напором. Обеспечивая при этом ровный поток воды, не заставляя испытывать дискомфорт, принимая душ.

Регуляторы давления изготавливаются из разных типов металла, и подразделяются по видам, которые будут описаны ниже.

Редуктор давления воды

Принцип действия редуктора сводится к следующему – принимая на себя беспорядочное давление из водопроводной системы. За счет установленного внутри механического датчика давления и регулировочного винта, ограничивающего подачу воды. Регулятор давления на выходе выдает то показание манометра, которое установил пользователь.

Помимо обычного манометра, РДВ можно дооборудовать фильтрами грубой и тонкой очистки. Это повысит долговечность прибора. А также установить воздушный подрывной клапан и дополнительный шаровой кран для прекращения подачи воды.

4 совета по установке насосной станции

Развитая инфраструктура в частном доме, на даче или загородном участке мечта любого владельца жилой недвижимости. Стабильное водоснабжение можно назвать основным показателем комфортной эксплуатации любого жилища. Учитывая неблагоприятные условия работы стационарных трубопроводов, установка насосной станции в частном доме считается наиболее приемлемым вариантом водоснабжения. Вашему вниманию здесь представлены 4 совета по монтажу насоса для воды, которые помогут не затопить ваш дом и продлят насосу жизнь.. Данная схема является наиболее актуальной для продолжительного использования.

Для тех, кому не все будет понятно, в самом низу будет подробное видео с пояснениями

Вода из собственной скважины

В этом случае решением могут быть:

  • Ремонт станции,
  • Монтирование дополнительного насоса,
  • Установка накопительной емкости.

Проверка и ремонт станции

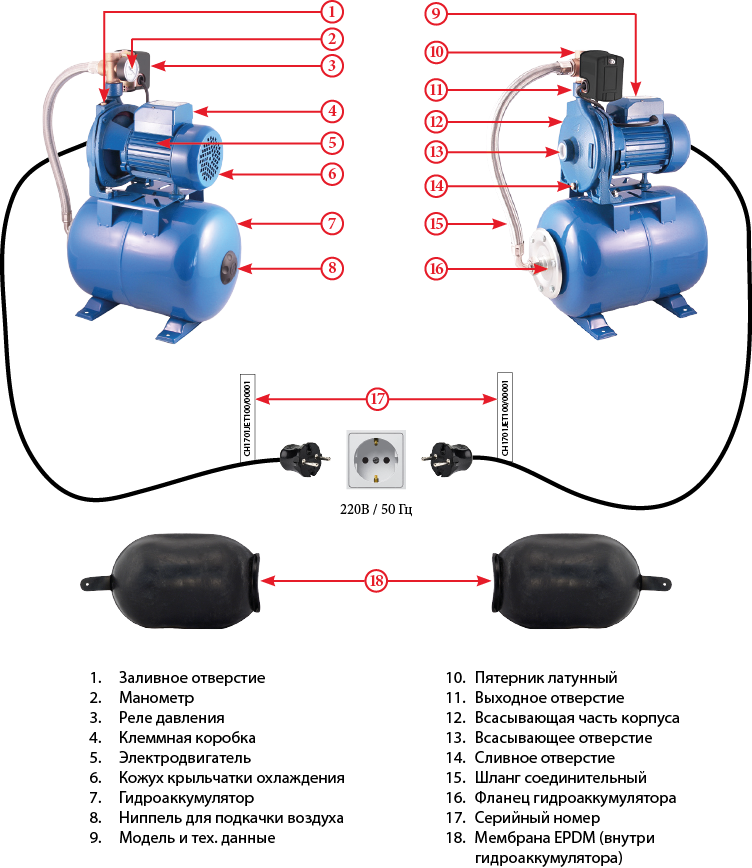

Водонапорная станция, как правило, состоит из насоса, гидроаккумулятора и блока автоматики.

В первую очередь нужно проверить глубинный фильтр и при необходимости почистить его или заменить. Так же проверить фильтры при входе в дом и перед выходами воды.

При скачках давления возможна неисправность обратного клапана, реле или регулятора.

Так же может произойти:

  • Загрязнение бака,
  • Поломка насоса, например износ крыльчатки,
  • Порыв мембраны в гидробаке.

Не помешает проверить и напряжение в электрической сети. Если оно низкое, то приведение его в норму может решить проблему.

Дополнительный насос

Если всё-таки давление необходимо увеличить, то можно поставить дополнительный насос так сказать «для дожима». При падении давления это устройство будет включаться самостоятельно.

Не нужно выбирать слишком мощный насос. Во-первых, это дороже, во-вторых, избыточное давление плохо влияет на работу бытовых приборов и может привести к выходу их из строя. Достаточно, если давление будет около двух атмосфер.

Накопительная емкость

Ещё один способ увеличить напор – это установить накопительный бак. Принцип функционирования заключается в накапливании воды и постепенная её раздача в места потребления.

Рекомендации следующие:

  • Желательно, чтобы ёмкость по объему была не меньше суточного потребления воды,
  • Периодически производить чистку, чтобы не скапливались отложения и микроорганизмы.

Возможные причины плохого давления в частной системе

Причин снижения давления или его отсутствия в работающей водопроводной линии дома с природным источником воды может быть множество, наиболее распространенными из них являются:

Засоры. Опущенный в скважинный или колодезный источник насос во время работы может забиться песком или илом, в результате чего упадет объем перекачки и напор. Также из-за загрязнения трубопроводов, фильтров песка или тонкой очистки, уменьшается их пропускная способность и соответственно давление в линии.
Утечки. Расположенный в скважине или под землей трубопровод в результате повреждения или разгерметизации стыковых соединений может пропускать воду — это также приведет к понижению давления.

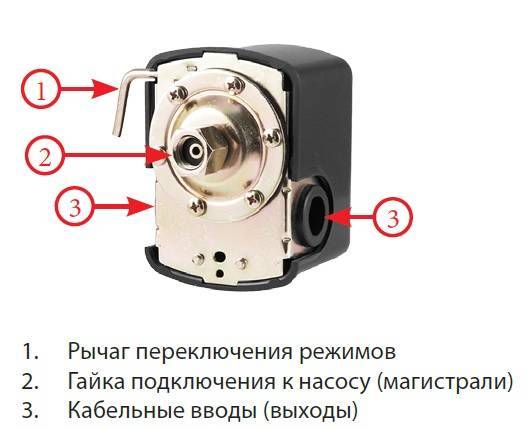

Поломки оборудования. При длительной эксплуатации всасывающих воду электронасосов происходит износ их основных деталей — рабочего колеса или винта, резинового поршня, приводящий к увеличению гидравлических потерь и соответственно уменьшению давления. Иногда штуцеры автоматических приборов (реле давления и сухого хода) забиваются грязью — это приводит к смещению порогов срабатывания и слабому наполнению расширительного бака. Нередко резиновая мембрана гидроаккумулятора теряет свою герметичность после разрыва или эластичность с течением времени — данный фактор способствует снижению напора в трубах.
Поломки сантехнической арматуры. Распространенные причины низкого давления воды в водопроводе — поломки запорных и регулирующих кранов, которые в большом количестве устанавливаются в линию на выходе из источника водозабора, входе в дом и во внутридомовую сеть

Если шаровый кран в напорном трубопроводе в результате неосторожного обращения или других причин частично прикрывает канал, давление в системе будет понижено, аналогичная неисправность может произойти при некорректной работе обратного клапана, установленного на выходе погружного электронасоса.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
