Разводка труб в ванной и туалете — правильные сантехнические схемы

Содержание

Как заменить трубы в ванной своими руками

Ремонт в ванной – один из самых сложных этапов. Но при большом желании с ним можно справиться самостоятельно.

Если сантехника в доме явно не моложе Вас, необходимость капитального ремонта санузла очевидна. Причем отделаться «малой кровью», т.е. заменой кафеля, покраской-побелкой вам вряд ли удастся – проходимость старых труб уже давно не идеальна, стенки уже изрядно изъедены коррозией и возникновение протечек — вопрос времени. Замена труб в ванной своими руками вполне возможна, но вам потребуется основательная подготовка.

Как заменить трубы в ванной

Любые работы начинаются с планирования и составления схемы. На ней обозначается расположение труб и все точки: ванна, умывальник, стиральная машина, унитаз (если санузел у вас совмещенный). Схему желательно показать специалисту, возможно, есть более грамотные варианты разводки. Когда окончательный вариант наконец-то готов, считаете необходимый метраж труб и количество фитингов.

Инструмент для замены труб

Вам также понадобятся: рулетка и линейка, уголок, газовые ключи, ножовка, паяльник. Если вы планируете скрыть трубы в стене, то и болгарка с диском по камню для штробления.

Один из лучших вариантов для горячего и холодного водоснабжения – заменить трубы на полипропиленовые. Они рассчитаны на температуру до 95º С. Собственно, полимерные трубы — прекрасный вариант и для канализации, с ними вам долго не придется сталкиваться с проблемой как устранить засор. Поистине вечный водопровод – медный, но это очень дорогой вариант. Покупать новые трубы лучше того же диаметра, что и старые – так вы несколько упростите себе задачу. Запаситесь фильтрами, причем их лучше установить на каждую точку после контрольного вентиля.

Если стояки канализации в доме старые, лучше начинать с них. На этом этапе любителей быть не может, нужно приглашать квалифицированных водопроводчиков. Придется договариваться с соседями, согласовывать время и прочее. Обычно соседи поддерживают инициативу, если кто-то берет на себя все организацию ремонта.

Чтобы заменить трубы в ванной, воду необходимо перекрыть. Если в ваши планы входит весьма трудоемкое штробление стен, есть смысл сначала проложить штробы, а затем отключать воду. Срок службы полипропиленовых труб таков, что скрытая установка вполне оправдана. После укладки труб штробы закрывают раствором и сверху укладывают кафель. Для монтажа полимерных труб понадобится паяльник, так как в холодном состоянии трубы не соединяются.

Как правило, заменить трубы своими руками в ванной это еще не все. Самое рациональное решение (иногда единственное) – менять подводку сразу везде.

Как заменить трубы в ванной своими руками Статья о том, как заменить старые трубы в ванной на новые полипропиленовые своими руками

Сопутствующие материалы для прокладки труб

Чтобы в итоге получилась правильная разводка труб в ванной, еще нужно задействовать некоторые из сантехнических элементов. Главное использовать запорную арматуру, от которой зависит возможность контролировать каждую точку забора воды.

Кроме этого, не следует забывать об установке счетчиков. Монтаж данного прибора требует применения фильтра очистки жидкостей и обратного клапана. Фильтр способствует полноценному функционированию счетчика. Что касается обратного клапана, то его устанавливают в соответствии с нормами водоканала, поскольку они делают невозможной обратную отмотку показаний прибора.

Многим моделям современных котлов и водонагревателей противопоказано высокое давление воды, поэтому для предотвращения поломок устанавливают редуктор, стабилизирующий давление внутри системы и тем самым увеличивают срок эксплуатации агрегатов.

Кроме этого, при прокладке труб в ванной самостоятельно нужно придерживаться требований к монтажу конкретного вида трубопровода. Для этого потребуется изучить соответствующую информацию.

Схема разводки

Конструктивно, существует два варианта, которыми можно выполнить разводку труб в ванной комнате:

  1. Наружный;
  2. Внутренний.

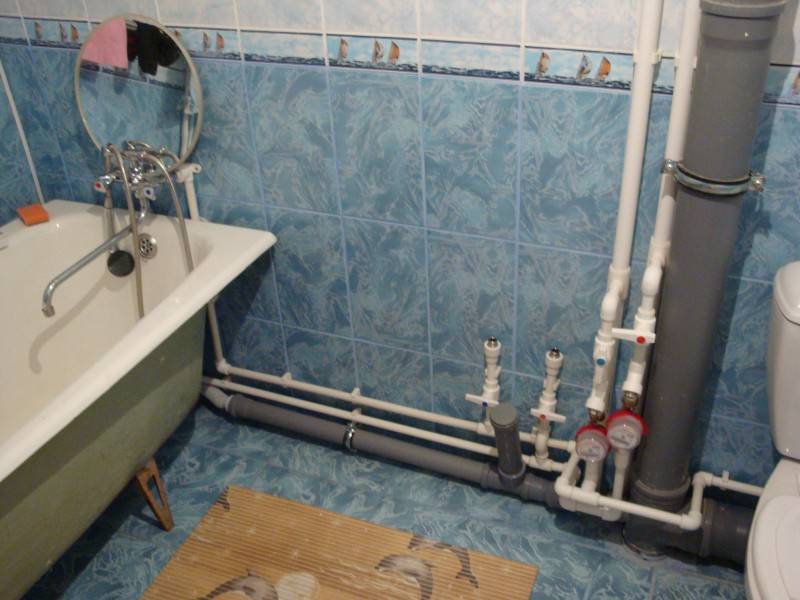

Наружный способ очень удобен тем, что не требует разрушать стены

Это крайне важно для некоторых видов многоэтажных домов (скажем, исторических памятников), и если Вы просто не хотите после установки канализации дополнительно заниматься ремонтом стен. Наружная система состоит из отдельных водопроводов, соединенных между собой и установленных поверх стен. Стоимость монтажа таким способом на порядок ниже, чем внутренним

Стоимость монтажа таким способом на порядок ниже, чем внутренним.

Фото — схема движения воды в трубах

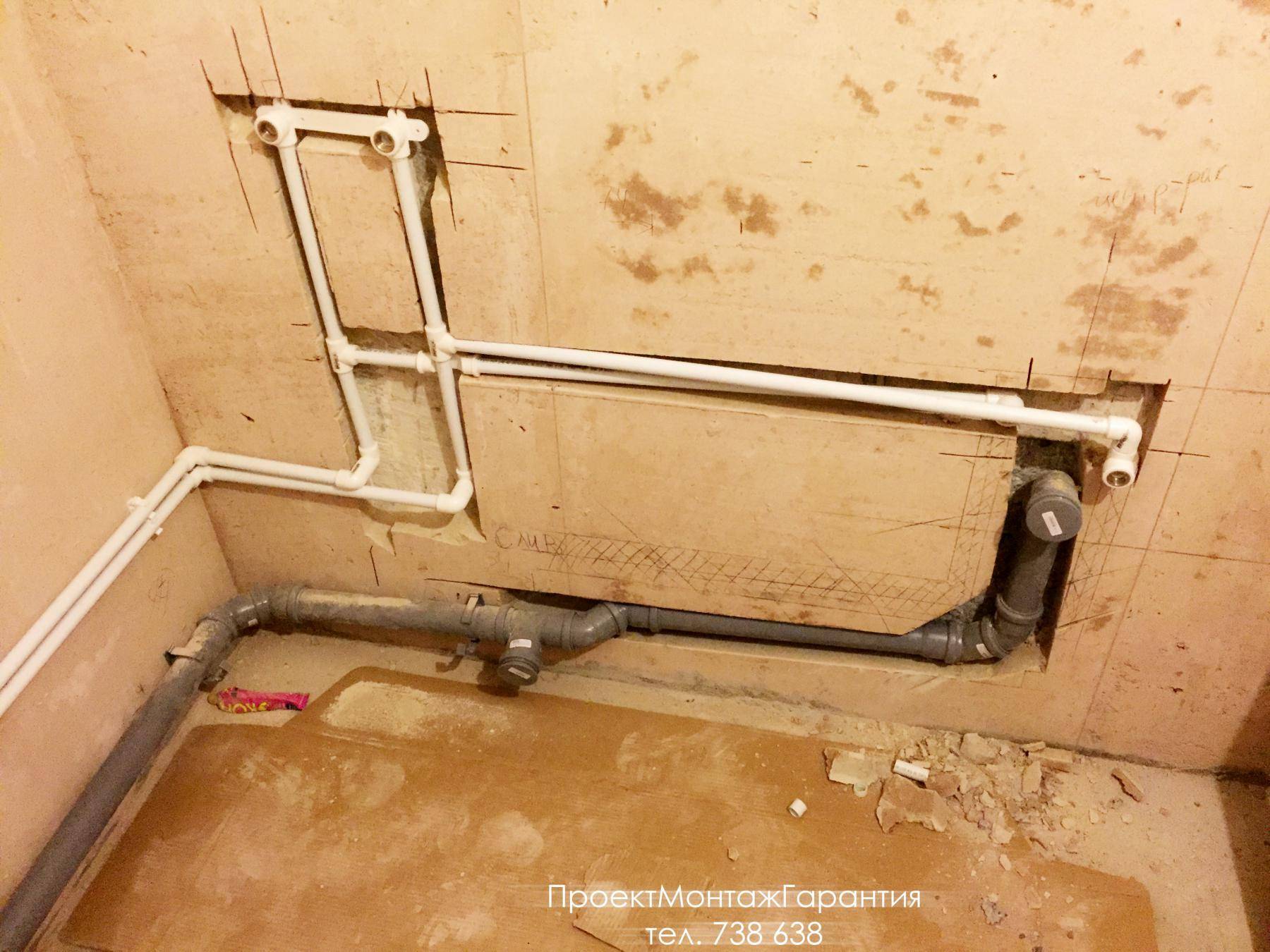

Внутренняя или скрытая схема считается более аккуратной и практичной – она производится в стене. Скрытый способ установки отлично подойдет, если не хочется в своем частном доме портить интерьер торчащими трубопроводами из стены. Но чаще всего в многоэтажном здании без обращения в ЖЭК осуществить ремонт и разводку Вы не сможете. По умолчанию все стены в санузле являются несущими, именно потому рекомендуется при землетрясении прятаться в ванную или туалет. Поэтому при штробировании можно нарушить перегородки и повлиять на несущую способность всего здания (в особенности, если квартира находится на нижних этажах). В Москве средняя цена скрытой разводки – 20–50 у. е. за погонный метр.

Фото — разводка по полу

По принципу разводки водопроводных труб система может быть:

  1. Последовательной;
  2. Коллекторной.

Последовательная простая в реализации, здесь все трубопроводы просто последовательно соединяются с главной магистралью или в стояке. Но в такой системе водоснабжения есть очень серьезный недостаток: при включении одновременно нескольких водоприемных каналов (раковины, стиральной машины и душа) в каждом из них будет маленький напор. Это происходит за счет того, что давление будет распределяться по трубам равномерно.

Фото — последовательная

Коллекторная или лучевая технология разводки труб более сложна в своем исполнении, но наиболее практична. Здесь на каждый водопровод устанавливается отдельный кран, который при необходимости сможет перекрыть поступление воды. Если потребуется срочный ремонт какого-либо отвода без отключения всей системы водоснабжения – такой вариант очень пригодится.

Фото — коллекторный вариант

Разводка труб также бывает при установке отопительных приборов — радиаторов, котлов и прочих. Здесь используется либо двухтрубная система, либо однотрубная. Горизонтальная однотрубная осуществляется по полу, в ней движение теплой воды производится только в оду стороны по кругу. 2-трубная состоит из двух труб, чаще всего одна расположена внизу, а другая вверху. У каждой из них свои достоинства и недостатки. С подключением однотрубной не возникнет проблем, но зато на двухтрубную систему можно установить автоматические термостаты, которые будут контролировать её работу.

Фото — принцип однотрубного и двухтрубного отопления

Независимо от выбранной системы разводки есть несколько общих правил, по которым должен выполняться монтаж:

  1. Нужно разработать проект, в котором будет минимальное количество поворотов и изгибов труб;
  2. Требуется организовать соединение с наименьшим количеством узлов;
  3. Трубы холодной и горячей воды в идеальной разводке не должны перекрещиваться. Это допускается только в сложных системах водообеспечения в коттедже и прочих частных постройках. Также такое соединение считается нормальным при потребности подключения котла отопления в квартире (если нет отдельной котельной).

Инженерные коммуникации

Прежде всего, нужно определить, какая конкретно сантехника будет устанавливаться и какие коммуникации будут прокладываться в ванной комнате и отдельно в туалете (или же в совмещенном санузле):

Ванна.

К ней нужно подвести и подключить канализацию, а также горячий и холодный водопровод.Унитаз – к нему подводится холодная вода, и он подключается к канализации.Умывальник – подключается все то же, что и к ванной.Стиральная машинка. К ней нужно подвести холодную воду и канализацию.Бойлер. К нему подводится холодная вода и от него идет стояк горячей.

Популярные статьи  Как сделать потолок в деревянном доме своими руками: инструкция и каких ключевых ошибок нужно избегать

Когда определились с коммуникациями и всей сантехникой, нужно решить, сколько будет вентилей, с помощью которых перекрывается вода:

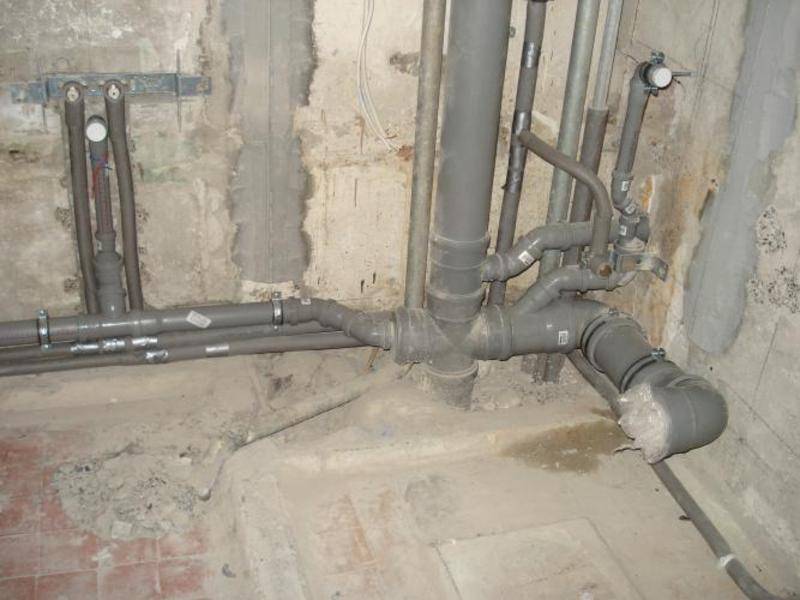

Монтаж канализации

В большинстве домов и квартир обустраивается безнапорная канализация. Поэтому на схеме разводки труб отмечается необходимый угол уклона. Для магистралей диаметром 50 мм он составляет 30 мм на 1 м.п. Уклон делается в сторону центрального стояка.

Как правильно развести трубы канализации в санузле:

  • Диаметр сливной трубы унитаза такой же, как у стояка. Обычно он составляет 110 мм.
  • Унитаз подключаются к центральному стояку напрямую.
  • Диаметр остальной разводки труб – 50 мм.
  • Магистрали канализации должны находиться ниже трубопроводов водоснабжения.
  • Начиная от центрального стояка диаметр труб может уменьшаться, но не увеличиваться.
  • Через каждые 50-70 см рекомендуется установить ревизионные люки. Это нужно для контроля состояния системы, прочистки. Рука должна свободно проходить в люк.

Совет: чем проще система разводки труб в ванной, тем легче ее сделать самостоятельно

Важно, чтобы дальнейшее обслуживание и возможный ремонт не вызвали затруднений. Поэтому составленную схему нужно несколько раз перепроверить

Для наглядности можно ознакомиться с видео, в которм мастера раскрывают секреты монтажа трубопроводов:

Типы разводки инженерных коммуникаций + видео обзор

Перед началом проектированием разводки полипропиленовых труб в ванной и туалете, нужно ознакомиться с возможными вариантами. Технология в корне меняется, равно и в случаях с металлом и металлопластиком. В любом случае различают два типа монтируемых сантехнических конструкций трубопроводов водяного снабжения.

Разводка последовательного типа

Это самый экономичный способ организовать подачу воды. Технология предполагает протяжку отвода от горячего или холодного стояка к ближайшему потребителю. От него через тройник трубопровод идет к следующему прибору, и так далее до самого дальнего. Система надежна, но такую разводку труб используют там, где нет необходимости подсоединять большое количество точек потребления.

Среди плюсов нужно отметить простоту монтажа, легкость проектирования, малый расход материалов. Разводка будет эффективной в совмещенных санузлах. Но если подсоединить много приборов, и включить их одновременно, напор может упасть настолько, что его будет недостаточно для безопасной эксплуатации, например, стиральной машины. В остальном последовательное подключение эффективно.

Коллекторный тип разводки

При этой схеме предполагается, что магистраль имеет столько же отводов, сколько точек расхода воды будет подключено к стояку. Материалов придется израсходовать больше, процесс монтажа трудоемкий. Но все это перекрывают плюсы, которыми обладает такая разводка труб. При необходимости можно отключить одного потребителя, оставив работать остальные.

Из плюсов, давление распределяется равномерно, даже если включить все краны, бытовую технику, напор останется мощным. Можно отключать ненужную, редко используемую технику, снимать и ремонтировать ее, производить подключение поэтапно. В последнем случае на этапе проектировки нужно запланировать необходимое количество отводов.

Последовательность работ по укладке труб

После составления схемы монтажа рекомендуется сделать разметку расположения труб с помощью изоленты или маркера. Это облегчит процесс установки. Затем на патрубке от центрального стояка монтируют шаровой кран. За ним будут идти счетчики. Для скрытого монтажа необходимо сформировать штробы. Они должны быть только вертикальными или горизонтальными, делать диагональные углубления запрещено.

Этапы укладки трубопровода в ванной.

  1. Разметка и порезка труб согласно схеме.
  2. Разложить все элементы магистрального водопровода в ванной, проверив размеры.
  3. Установить хомуты для фиксации.
  4. Монтаж труб нужно делать от центрального стояка.
  5. После сварки или установки фитингов на точки подключения к сантехническим приборам ставятся заглушки.
  6. Если нужно провести магистраль через стену, рекомендуется установить защитную гильзу.
  7. Запуск воды, проверка отсутствия протечек.
  8. Монтаж сантехнических приборов, и подключение к холодному и горячему водоснабжению.

Для последнего можно использовать гибкие водопроводные шланги. Исключение – при скрытом монтаже труб смесители в ванной устанавливаются без них. Для пластиковых труб допускается перепайка уже готовой схемы. Это может быть необходимо для подключения нового прибора.

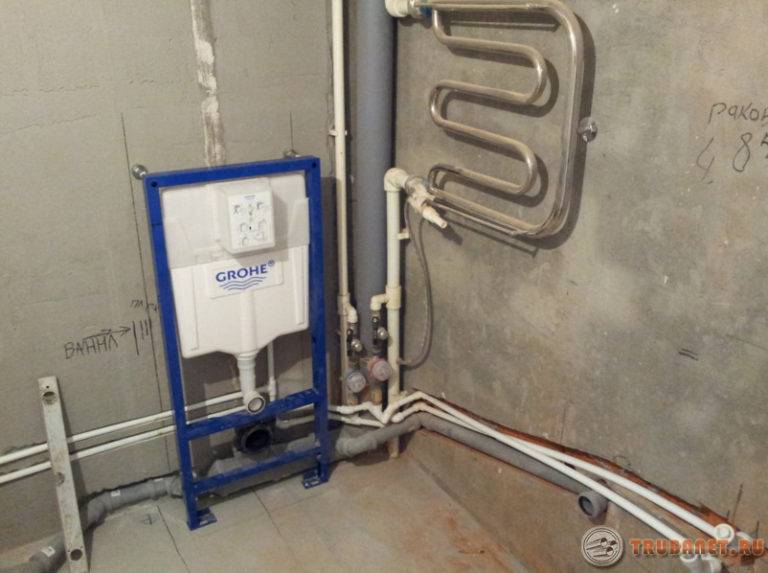

Полотенцесушитель

Обязательным атрибутом внутри ванной комнаты является полотенцесушитель. В многоквартирных типовых домах для этого сантехнического изделия обычно устанавливается отдельный стояк отопления. Это самый сложный вариант монтажа труб по ряду причин:

  • стояк выходит из нижнего перекрытия, заходит в верхнюю плиту;
  • для скрытой разводки либо придется изготавливать фальш-панель из гипсокартона, либо долбить железобетонные плиты, чтобы смонтировать отводы, вырезать штробы в стенах.

Реже указанный прибор врезается в систему ГВС, тогда со скрытой разводкой труб к водорозеткам не возникает.

Технология выполнения монтажа не имеет значения, если это делает мастер

От того, какие трубы используются, каким способом они будут разводиться, сколько сантехнических приборов и приспособлений будет подключаться, зависит ответ на вопрос, который задают постоянно – сколько стоит сделать разводку труб в ванной комнате.

Любой монтаж труб в ванной комнате и туалете, прежде всего, используют для наиболее функциональной работы трубопровода. Тип разводки и определяет эту функциональность. Например, при последовательной разводке все сантехнические устройства подключаются в одну линию – одно за другим. Это очень удобно при выполнении монтажа, но мало функционально с точки зрения использования. Напор воды распределяется одинаково по всей трубе, следовательно, при включении нескольких кранов одновременно, этот напор будет падать, что совсем неудобно, особенно, если стоит газовая колонка. К тому же при ремонтных работах необходимо отключать всю систему.

Коллекторная разводка не только более трудоёмкая, но и более удобная. К каждому сантехническому прибору подводится свой собственный участок трубы. Можно включать несколько кранов или других сантехнических устройств без опасения, что напор упадёт. Каждый участок снабжен запорным вентилем, чтобы не отключать всю систему если:

  • возникла аварийная ситуация;
  • необходимо поменять или отремонтировать кран;
  • нужно подсоединить дополнительное устройство, например, стиральную машину;
  • другие случаи.

Чаще всего выполняется разводка полипропиленовых труб в ванной и туалете, как самых удобных. Такие трубы можно спрятать в стене, они не ржавеют и прослужат много лет. Для надёжности стыков используют специальные материалы и оборудование. Работа с полипропиленовыми трубами требует аккуратности и последовательности.

Наши специалисты монтируют трубы из любого материала. Для этого у нас есть:

При необходимости, специалисты компании демонтируют старые трубы перед разводкой новых, более современных.

Не спрашивайте – сколько стоит разводка трубопроводов в квартире, в ванной или туалете, просто позвоните нам. Наши специалисты вместе с вами составят смету и быстро проведут необходимые работы. Наши цены «не кусаются», а мастера – высококлассные специалисты.

Расположение трубопровода

Существует два способа расположения трубопровода — скрытый и открытый. С точки зрения эстетики, скрытый вариант лучше. При этом необходимо быть уверенным в его надёжности. Открытый тип проводки позволяет сэкономить на количестве материала и уменьшить время, затрачиваемое на монтаж, но кроме видимости трубопровода, в холодное время придётся столкнуться с появлением конденсата.

  1. Коллекторный. В основе способа лежит параллельное присоединение сантехники к магистральному водоснабжению (стояку). Иными словами, к каждому потребителю от стока подводится своя труба. На ней устанавливается кран, которым регулируется подача воды. Все краны подключаются к коллектору, врезанному в стояк. Достоинством такого подключения является возможность перекрытия какой-либо водопроводной линии без отключения сопутствующих. Недостаток связан с затратностью, так как приходится использовать больше материала. При этом сама разводка получается довольно сложной.
  2. Последовательный. Этот вариант считается идеальным для подключения помещений с небольшим количеством водозаборных точек. Его суть в использовании трубы, одним концом подключённой к стояку, а вторым к самому дальнему потребителю. Для промежуточных ответвлений используются тройники, врезающиеся в трубопровод возле каждого места установки сантехнических устройств. Этот вариант экономный и довольно простой для расчёта. Существенный недостаток — общее снижение напора при одновременном задействовании большого количества потребителей.
  3. Комбинированный. Используется сочетание последовательного и коллекторного способа. Для разводки в ванной комнате практически не применяется из-за небольшого размера помещения.
Популярные статьи  Как сделать двухъярусную кровать своими руками из дерева: чертежи и пошаговая инструкция

Виды разводки труб

На данный момент при сантехнических работах рекомендуются следующие 3 типа:

  • Коллекторная (с параллельным подключением каждого объекта к магистральным трубам);
  • Последовательная (подключение каждого объекта к основной трубе через отдельный тройник);
  • С проходными розетками (схожа с последовательной, но вместо тройников устанавливают розетки).

Последнюю схему прокладки применяют только в частных домах. Она потребует установку дополнительного насоса для подпора воды и прокладку труб значительной длины.

В квартирах же используют первые две схемы, о них расскажем подробнее.

Коллекторная разводка водопровода в доме — недостатки коллекторной схемы, о которых редко пишут

Повторяю из статьи в статью, нельзя раздельно планировать водоснабжение частного дома, за границами дома (наружный водопровод с источником водоснабжения) и внутри дома (внутренний водопровод дома). Обе системы взаимозависимы и планировать их (проектировать) нужно совместно. Почему, вы поймете из этой статьи.

Коллекторная разводка водопровода, о которой я неоднократно писал в статьях Коллекторная схема водоснабжения и Способы разводки водопровода в квартире, хорошо демонстрируется на рисунке.

На нём, видим одну трубу, по которой поступает вода в систему. От центральной точки, вода распределяется по потребителям. Центральной точкой схемы, которая является точкой распределения потока потребителям, является коллектор.

Коллектор это специальное устройство, предназначенное для равномерного распределения потока потребителям. Технически коллектор имеет один или два входа (ввода) и несколько отводов (выводов).

Важно отметить, что установка на отводы коллектора регулировочных или перекрывающих вентилей не является обязательной, а лишь дополняет возможности коллектора и позволяет перекрывать воду на время ремонта. Повторюсь, основное достоинство коллекторной разводки это равномерное распределение потока воды потребителям

Дополнительное преимущество, возможность управлять водоснабжением каждого сантехнического прибора отдельно. Однако, для частного дома, из-за особенностей водоснабжения, есть недостатки коллекторной схемы, которые могут перекрыть её достоинства

Повторюсь, основное достоинство коллекторной разводки это равномерное распределение потока воды потребителям. Дополнительное преимущество, возможность управлять водоснабжением каждого сантехнического прибора отдельно. Однако, для частного дома, из-за особенностей водоснабжения, есть недостатки коллекторной схемы, которые могут перекрыть её достоинства.

Особенности ввода коммуникаций в квартиру

Разводка по квартире служит одновременно для подачи/перекрытия, очистки, отслеживания протеканий, распределения воды между потребителями и выполнения других функций, зависящих от потребностей владельца жилья. Разводка труб также применима и для канализации.

В начале системы должен быть кран, которым открывают ток воды или перекрывают его в случае возникновения аварийной ситуации.

Открывать и перекрывать воду следует плавным поворотом рычага, иначе можно вызвать гидравлический удар, от которого повреждается сантехника.

После аварийного крана рекомендуется установить защиту от протечек с автоматической запорной арматурой. Дальше стоит провести очистку воды с помощью фильтра. Лучше устанавливать самопромывающиеся модели. Фильтр не пропустит грубые примеси, содержащиеся в воде, что продлит срок работы сантехнического оборудования.

В разводку можно устанавливать необязательные приборы. К таковым относятся редукторы, манометры и счетчики. Схема разводки имеет две разновидности.

Подбор труб для водоснабжения

Если все же вы приняли решение своими руками выполнить прокладку водопровода в своем доме, после разработки схемы вам следует выбрать подходящие для системы водоснабжения трубы. В первую очередь необходимо точно определиться с количеством труб для водопровода. При этом в процессе расчета по диаметру и длине необходимо учитывать все повороты и уклоны, которые будут возникать при разводке водопровода и установке различных элементов.

Что касается диаметра труб для водопровода, то минимальный диаметр труб, которые могут применяться для монтажа схемы водопровода в частном доме, должна составлять 32 мм. Минимальный диаметр труб для водопровода в 32 мм выбирается в не зависимости от материала, из которого выполнены трубы. Другими словами, будь-то трубы из полипропилена или традиционные стальные трубы – в любом случае диаметр трубы для водопровода в частном доме должен составлять минимум 32 мм.

Кроме диаметра труб и их длины обратите внимание на метод соединения труб друг с другом. Помните, что абсолютно все соединения между трубами водоснабжения должны быть герметичны и надежны

Если вы планируете выполнять монтаж труб водопровода своими руками, задайте себе самому вопрос: под силу ли вам будет произвести надежное соединение труб водопровода?

Если вы планируете выполнять монтаж труб водопровода своими руками, задайте себе самому вопрос: под силу ли вам будет произвести надежное соединение труб водопровода?

Так, например, если для монтажа водопровода дома вами выбраны полипропиленовые трубы, вы должны понимать, что для их соединения потребуется специальный паяльник, с принципом работы которого вам самому придется разбираться. К тому же, для пайки разного диаметра труб, кроме самого паяльника, понадобятся и специальные насадки различного диаметра. Паяльник для сварки разного диаметра труб показан на фото:

Кроме всего прочего при выборе труб для разводки водопровода своими руками необходимо учитывать следующие моменты:

  1. При выборе труб для водопровода в частном доме обязательно проконтролируйте, чтобы они были предназначены для пищевых систем водоснабжения частного дома из колодца или скважины. Диаметр труб для водопровода здесь не имеет никакого значения – и большие и меньшие по диаметру трубы должны быть пищевыми.

Встречаются случаи, когда не совсем добросовестные продавцы продают трубы технического назначения, выдавая их за трубы для пищевого водоснабжения. Конечно, цена технических труб на порядок ниже цены на пищевые трубы, однако экономия в данной ситуации просто неуместна.

  1. Поскольку при подключении водопровода дома к централизованной системе водоснабжения или насосной станции колодца или скважины в случае с автономным водоснабжением, трубы будут прокладываться в вырытых траншеях, необходимо подумать и об утеплении труб. Для утепления труб водоснабжения при монтаже водопровода применяют, как правило, специальную минеральную вату.
  2. В случае если при монтаже водопровода его трубы будут прокладываться над землей без размещения их в траншеях, так же потребуется утеплитель. При наземной разводке системы водоснабжения кроме минеральной ваты могут использоваться и другие утеплители. Если прокладка системы водоснабжения производится в регионе с очень низкими температурами в зимний период года, кроме утеплителя рекомендуется использовать активный обогрев труб водопровода дома в виде обогревающего электрокабеля. Цена обогревающего кабеля довольно высока, однако его использование полностью исключит возможное замерзание труб водопровода дома.

Материалы для устройства пластикового водопровода

Полипропилен самый легкий из пластмасс, но при этом прочен и химически стоек. Кроме того, он начинает размягчаться лишь при +140°C, а плавится при +175°C, то есть, может использоваться даже в системах отопления, не говоря уже о сетях горячей воды.

В систему водопровода кроме труб входят разнообразные соединительные детали. Обобщенно их называют фурнитурой или фитингами. Наиболее часто встречаются:

  • Колена с разными углами изгиба, тройники и крестовины для разветвления труб под разными углами. Они бывают как прямые с отводами под 90° так и угловые под 45°, 30° и т.д.
  • Муфты простые и редукционные для соединения труб одинаковых или разных диаметров.
  • Редукции или иначе переходники с одного диаметра труб на другой. Редукционными, то есть имеющими разный диаметр отводов могут быть тройники, колена, муфты, обводы и т.д.
  • Обводы — изогнутые трубы, для устройства пересечений трубопроводов.
  • Комбинированные фитинги — у них с одной стороны металлическая резьба, с другой полипропиленовый отвод. Нужны такие изделия для сопряжения пластика и стальной резьбы на трубах и оборудовании.

Помимо перечисленных выше деталей полипропиленовые трубопроводы комплектуются разнообразными кранами, вентилями, клапанами, компенсаторами, изготовленными из полипропилена полностью или частично. Для крепления труб к стенам применяют различного устройства крепежные приспособления — хомуты, дюбеля с зажимами и проч.

Сами трубы так же имеют различный диаметр и рассчитаны на разное давление. Кроме того, трубы могут быть сплошными или многослойными, армированными металлом или стекловолокном.

Популярные статьи  Как сделать канализацию в доме своими руками: пошаговая инструкция

В нашем случае речь пойдет об устройстве пластикового водопровода своими руками в квартире или доме, поэтому труб марки PN20 рассчитанных на давление до 20 бар более чем достаточно. Разнообразия диаметров тоже не требуется. Для внутриквартирного пластикового водопровода за глаза трубы 20 мм, разве еще для стояков многоэтажек могут понадобиться трубы порядка 25 – 32 мм.

Для водопровода горячей воды применим трубы, армированные стекловолоконной сеткой. Необходимо армирование для того, что полипропилен при нагреве расширяется куда сильнее металла и сплошная труба, расширяясь, будет изгибаться либо давить на соединения.

Чтоб сгладить эти деформации существуют температурные компенсаторы. Но при скрытой в стене разводке их установка непрактична, а при открытой прокладке они выглядят не слишком эстетично.

Рекомендую: Как выбрать дифференциальный автомат для бойлера

Как правильно скрыть коммуникации?

Кроме того, что водоснабжение должно быть удобным, функциональным, важно сделать эту работу как можно менее заметной. Скрытая разводка труб — лучший вариант все спрятать. Такой вариант отлично подходит для маленькой ванны, когда каждый сантиметр свободного места важен

Коммуникации прячут как в полу, так и под кафелем, на стене

Такой вариант отлично подходит для маленькой ванны, когда каждый сантиметр свободного места важен. Коммуникации прячут как в полу, так и под кафелем, на стене.

Можно скрыть магистраль под подвесным потолком.Сантехнические работы состоят из нескольких этапов.Сначала следует демонтировать все старые коммуникации, подготовить поверхности для монтажа.Для разводки водопровода часто используются полипропиленовые трубы.Качественное соединение деталей достигается с помощью пайки высокой температуры

При этом металлопластик (альтернатива полипропилену) не рекомендуют использовать для скрытой разводки, так как они часто протекают и становятся причиной аварийных ситуаций.При штробовке стен важно учитывать диаметр труб, они должны легко помещаться в сделанном отверстии, но не болтаться в нём.После отделочных работ важно нанести на стену или пол слой гидроизоляции. Сверху стены ванной комнаты покрывают керамической плиткой или другим отделочным материалом

Зачем разрабатывать схему разводки

Проект разводки сантехнических коммуникаций позволяет не только правильно рассчитать количество и тип труб, хомутов и фитингов, но и определить их диаметр, оптимально подходящий для тех или иных сантехнических устройств с учетом потребляемого ими объема воды.

Разработку плана начинают с создания точной схемы помещения, на которой в масштабе необходимо отобразить его размеры, планировку, расположение дверей, мебели, бытовой техники и сантехнических приборов

К расстановке всех этих элементов следует отнестись с особым вниманием, чтобы обеспечить в будущем беспроблемный доступ и удобство пользования каждым из них

После этого можно переходить к проектированию разводки.

В проекте необходимо отметить места, где будут размещаться следующие элементы:

  • водяные счетчики;
  • запорно-регулирующая арматура;
  • очистные фильтры;
  • различного рода фитинги;
  • внутридомовой канализационный стояк;
  • редукционный и обратный клапаны;
  • полотенцесушитель и пр.

Какие материалы использовать?

Однозначно ответить на этот вопрос довольно затруднительно – здесь очень много факторов влияния.

Скажем лишь, что самыми популярными у потребительской аудитории при создании канализационных трубопроводов и систем с холодной водой являются полипропиленовыеи пвх трубы. Там же, где предполагается транспортировка горячей воды, стоит отдать предпочтение металлопластику. Нержавеющий полотенцесушитель будет служить дольше латунного.

С тем, какие ошибки нельзя допускать при монтаже труб в ванной вы имели возможность познакомиться чуть выше. Теперь же предлагаем посмотреть видео материал, где сложная коллекторная разводка выполнена правильно.

На первый взгляд может показаться, что самостоятельно сделать разводку труб в санузле — дело весьма сложное.

На самом деле, это далеко не так. Сегодня современные технологии упростили этот процесс до очень простых и доступных каждому манипуляций.

Разводка труб канализации

Создание разводки канализационных труб выполняется с учетом ряда требований для нормального отвода стоков и предотвращения застаивания воды. Требования эти следующие:

  • Выдерживается уклон в сторону сливного коллектора. Его величина от 0,02 до 0,03 общей длины прокладки.
  • При сборке не допускается ставить отводы под прямым углом.
  • В участках перед поворотами, где возможны засоры следует ставить ревизии – тройники со съемной крышкой. При скрытой прокладке напротив ревизии необходимо оставить смотровое окно.
  • Диаметр труб должен обеспечивать хорошую проходимость для стоков. Унитазы соединяются с коллектором трубами не меньше 100 мм в диаметре, а раковины и ванны – трубами с размерами 50-75 мм;
  • При сборке оставлять запас для температурного расширения: торец трубы не должен упираться в соединение и не доходить до дна на 10 мм.

Для получения требуемого значения уклона используйте строительный уровень при разметке креплений хомутов

Выбираем подходящий способ монтажа

После тщательной проработки эскиза, где нанесены все разметки и размеры и продуманной схемы разводки, придется подумать над тем, каким образом все это будет реализовано на практике. Особых трудностей с этим в принципе быть не должно, поскольку разводка сантехнических труб может быть выполнена одним из двух способов — открытым или скрытым.

Открытый способ это когда трубопроводы коммуникаций находятся снаружи. Характеризуется простой выполнения монтажных работ, однако эстетические параметры оставляют желать лучшего. Даже если все коммуникации будут проходить как можно ближе к поверхности пола.

Говорить об эстетичности не приходится — однозначно некрасиво

Скрытый же способ подразумевает, что трубы прячутся в стеновые конструкции. Здесь с визуальным восприятием все в порядке – магистрали просто не будут видны. А вот выполнять монтаж таким способом крайне затруднительное мероприятие. Много сил отнимет, к примеру, штробирование

Важно заметить, что штробирование стен при скрытой разводке не может выполняться в несущих стенах

По окончании отделочных работ труб не будет видно вообще

Продолжаем работать со схемой разводки, теперь нужно определиться с тем каким образом физически будут уложены трубы: последовательно, коллекторно, с проходными розетками. Последний в быту практически не используется, поэтому оставим его профессионалам. Лучше детально рассмотрим два первых метода.

Последовательная разводка

Преимущества этого варианта в том, что все предельно просто и понятно: магистраль трубопровода прокладывается поэтапно, соединяя один прибор с другим. С точки зрения монтажа – отличный вариант.

Недостаток тут один – в процессе эксплуатации, неравномерное распределение напора воды, если одновременно используются несколько приборов.

Коллекторная разводка

Этот метод предусматривает установку крана на каждой трубе, идущей к прибору. Это обеспечит возможность ремонта без отключения всей системы. Коллекторная разводка труб – это создание отдельного участка трубопровода для каждого прибора. Обеспечивается равномерное распределение воды по водозаборным точкам. «Новичку-сантехнику», однако, такой метод может оказаться не по зубам – требует большого терпения и трудозатрат. Ну и плюс ко всему прочему тут получается увеличенный расход материалов.

Такая разводка достаточно сложна в монтаже — подумайте стоит ли браться за нее самостоятельно

Какому бы варианту разводки не было отдано предпочтение, в любом случае должны быть соблюдены следующие условия: минимально возможное количество соединительных узлов и изгибов магистралей, а также максимум целостности. Перехлесты магистралей холодной и горячей воды допускаются только в исключительно случаях со сложной подачей воды, а вообще разводка труб водоснабжения и водоотвода должна иметь законченный лаконичный вид.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
