Размер окна в котельной частного дома

Проектирование

Уже сказанного вполне достаточно, чтобы понять — составление проекта газовой котельной далеко не так просто. Его будут скрупулезно проверять государственные инспекторы, и малейшее отклонение от норм будет сразу означать отбраковку всего замысла. Инженерные изыскания проводятся строго с учетом материалов геодезической и инженерной разведки конкретного участка.

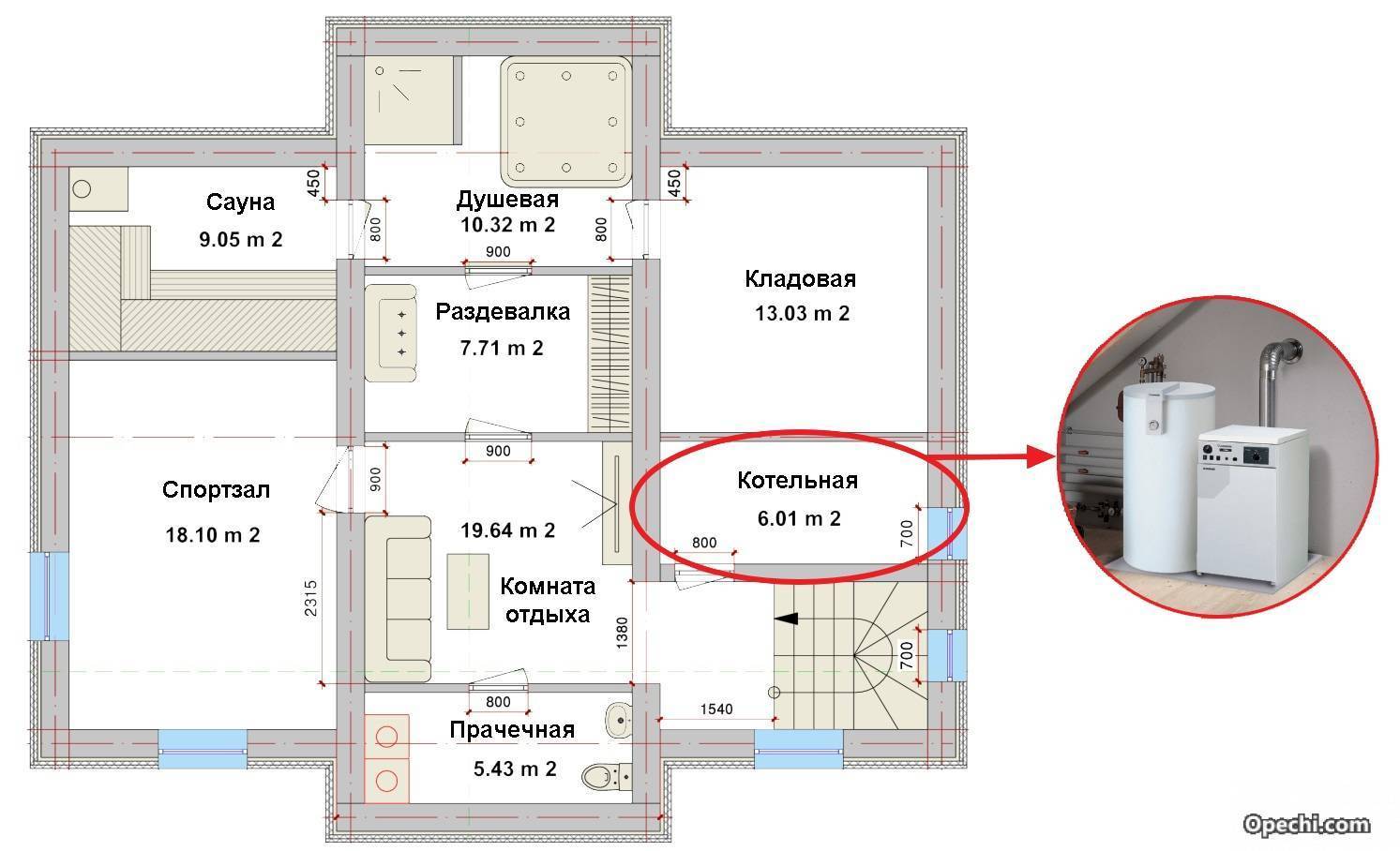

Размер окна в котельной частного дома

Пакет проектных материалов готовят также с учетом:

  • параметров канализационных коммуникаций;
  • градостроительных планов;
  • технических условий подключения к сетям общего назначения;
  • разрешений, выданных контролирующими органами;
  • правоустанавливающих документов.

Еще до ключевой работы над проектом готовится так называемое основное техрешение. Кроме него, должны быть такие разделы, как:

  • обоснование целесообразности инвестиций;
  • технико-экономическое обоснование;
  • экспертные материалы;
  • документация по авторскому надзору.

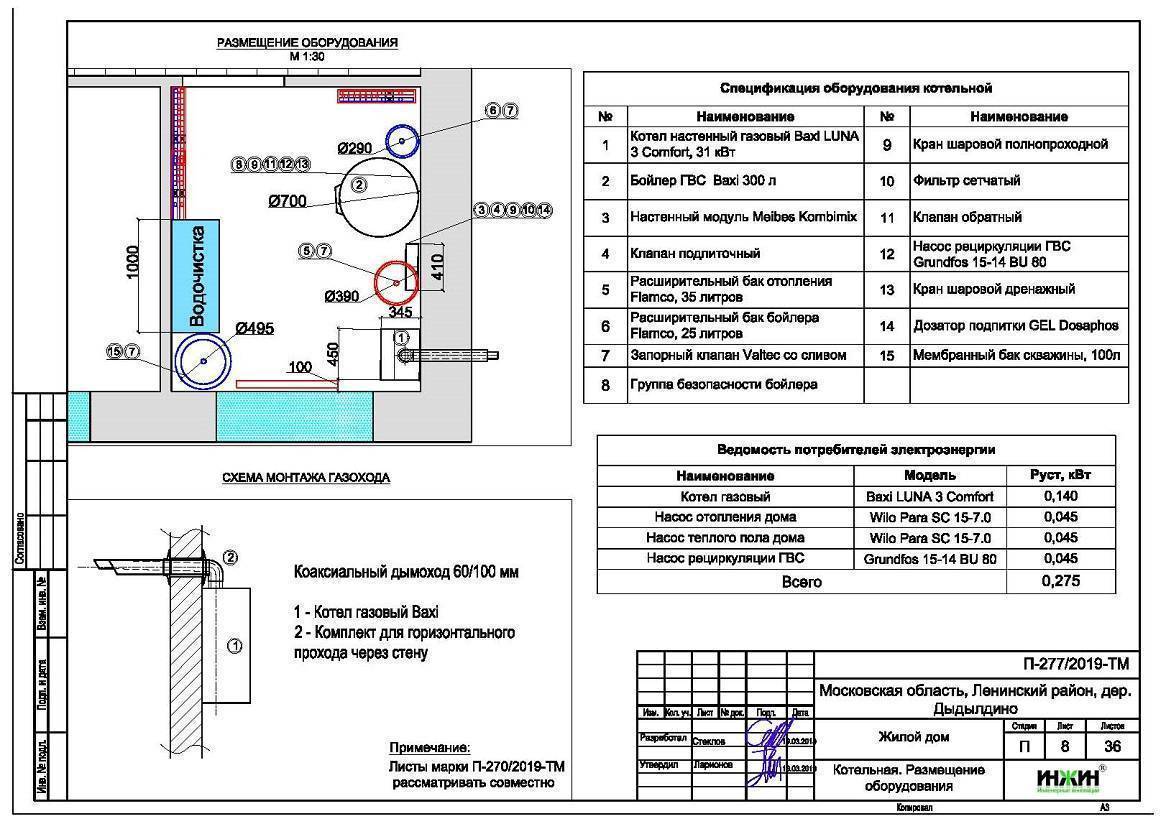

Размер окна в котельной частного дома

Последовательность проектирования такова:

  • проработка детальной монтажной схемы;
  • подготовка спецификаций;
  • составление энергетического баланса;
  • задания для смежных организаций по обустройству сетей;
  • трехмерное моделирование и согласование его итогов с заказчиком;
  • формирование проектных материалов с учетом виртуальной модели и ее отработки;
  • согласование с контролерами (если все сделано правильно, они дадут согласие);
  • формирование рабочего проекта, которым уже будут руководствоваться строители;
  • авторский надзор за выполнением практических работ.

Размер окна в котельной частного дома

Окно в газовой котельной. Требования СНиП к котельным

Размер окна в котельной частного дома

Предисловие. Рассмотрим в данной статье требования к котельной в частном доме, СНиП 2015 на размер окна в газовой котельной, вентиляцию и дымоход в данном помещении.

Все представленные в материале требования обязательны при обустройстве котельных в домашних условиях для безопасной работы газового отопительного оборудования.

В статье указаны все нормы к котельной для газового котла в частном доме.

Согласно действующему СНиП 2015 года, а также инструкции Минстроя России по размещению оборудования для отопления и горячего водоснабжения, при размещении газовых и твердотопливных мощностью до 150 кВт в отдельном помещении жилого здания, данное помещение должно отвечать ряду норм и требований. В том числе, диаметр приточной вентиляции, размер окна в котельной, материал отделки стен, высота дымохода и т.д.

1. Требования к помещению котельной в коттедже

• газовое оборудование недопустимо устанавливать в жилых комнатах;• высота потолков в помещении должна быть не менее 2,2 метра;• не допускается отделка стен, потолков и полов горючими материалами;• между полотном двери и полом должен быть зазор для поступления воздуха;

• размеры окна определяются, как 0,3 кв.м окна на каждые 10 куб.м помещения.

2. Вентиляция в котельной с газовым котлом СНиП

• помещение должно иметь вентиляционный канал диаметром не менее 110 мм;• подача воздуха производится через отверстие в двери или зазор между полом;• размеры приточных отверстий должны быть не менее 8 кв.см на 1 кВт мощности котла;

• вентиляцию следует утеплить и сделать уклон горизонтальной трубы в сторону улицы.

• для дымохода в стене пробиваются канал, который необходимо утеплить;• не допускается подача продуктов сгорания в жилые помещения;

дымоход газового или твердотопливного котла должен быть выше конька крыши;

• котел устанавливается на полу или на стене, вдали от электроприборов;

• обеспечивается свободный подход к котлу для обслуживания со всех сторон.

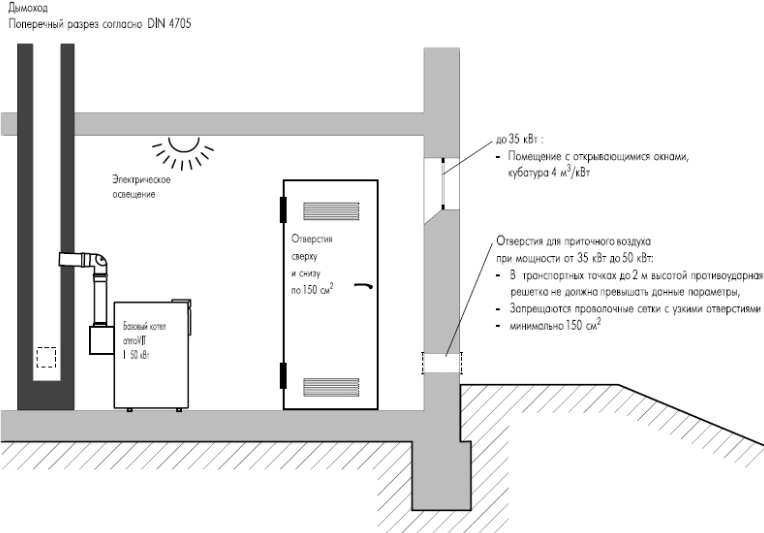

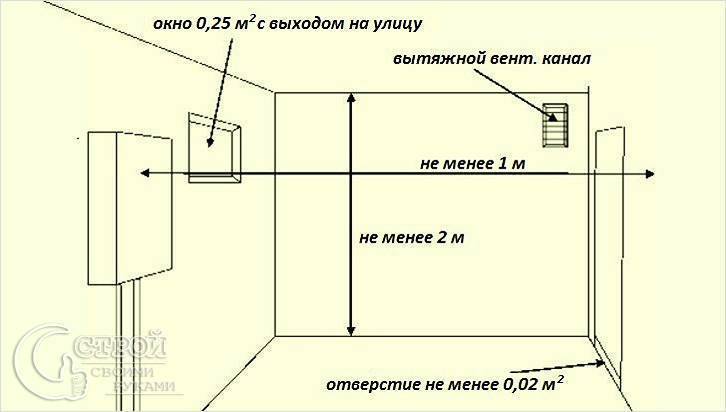

Требования к размеру окна в газовой котельной

Фото. Дымоход и окно газовой котельной

Высота от пола до потолка должна быть не менее 220 см в котельной.

Настенные котлы необходимо устанавливать не менее 1 метра над уровнем пола и при этом дымоход должен выходить на улицу на высоте не менее 2 метров от уровня земли на участке.

Утепленная котельная должна быть оборудована дверью и окном. Если в топочной дополнительно устанавливается газовая колонка для водопровода, то объем котельной по нормам СНиП не увеличивается.

В котельной необходимо установить одно или несколько металлопластиковых окон с общей площадью остекления не менее 0,5 кв. метра для проветривания топочной в случае возможной утечки газа.

В котельной деревянного дома должен быть приток воздуха через отверстие с улицы не менее 150 х 200 мм или зазор под дверью не менее 20 мм. Следует утеплить перемычку окна, чтобы снизить теплопотери помещения.

Требования к газовой котельной в частном доме

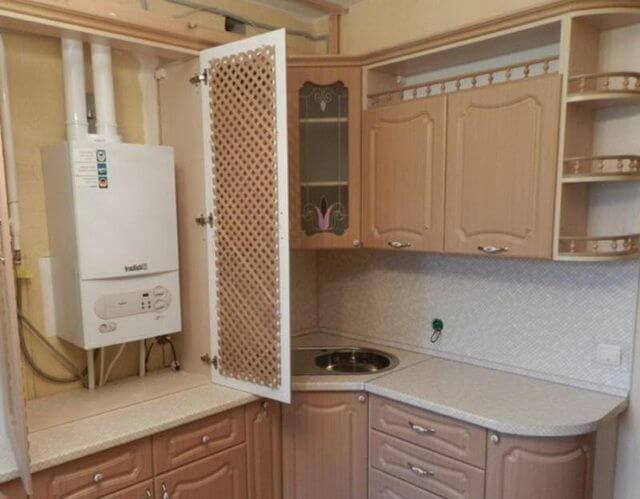

Фото. Размещение настенного газового котла

Установить отопительный котел в деревянном доме можно на кухне и в специальных помещениях – топочных. В санузлах котлы устанавливать запрещено.

Если для отопительного оборудования предусмотрено отдельное помещение, то необходимо ознакомиться с требованиями СНиП 2016 к котельным – помещениям, где размещается газовый или твердотопливный котел, а также вспомогательное оборудование для отопительной системы коттеджа.

Высота потолков в котельной не менее 220 см, объем помещения составлять должен не менее 15 кубических метров или 6 квадратных метров.

Обязательно в котельной должно быть окно площадью остекления не менее 0,5 квадратных метра, а также отверстие под дверью для подачи свежего воздух.

В помещении запрещено устанавливать электроприборы, так как необходимо пространство для свободного доступа к оборудованию.

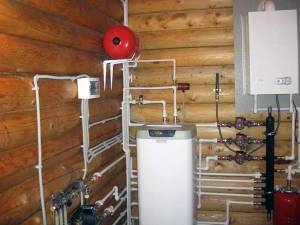

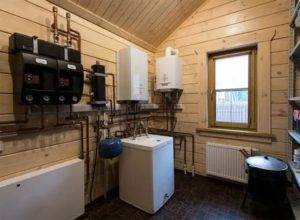

Фото. Расположение оборудования в топочной

По площади котельная в частном доме должна быть не менее 6 квадратных метров.

Газовое оборудование на природном газе устанавливать допускается на любом этаже, в том числе в подвальном или мансардном этаже жилого деревянного и кирпичного дома.

На практике все перечисленные требования не всегда соблюдаются.

Технадзор и пожарные инспекторы достаточно жестко смотрят только на площадь котельной, размер окна, наличие дверей и вытяжки, а также на площадь приточной вентиляции и вытяжки.

Все эти параметры следует заранее согласовать с проектной документацией. Компании, предоставляющие услуги проектирования газоснабжения выполняют проект котельных согласно всем действующим СНиП.

(22 votes, average: 3,59 5) Загрузка…

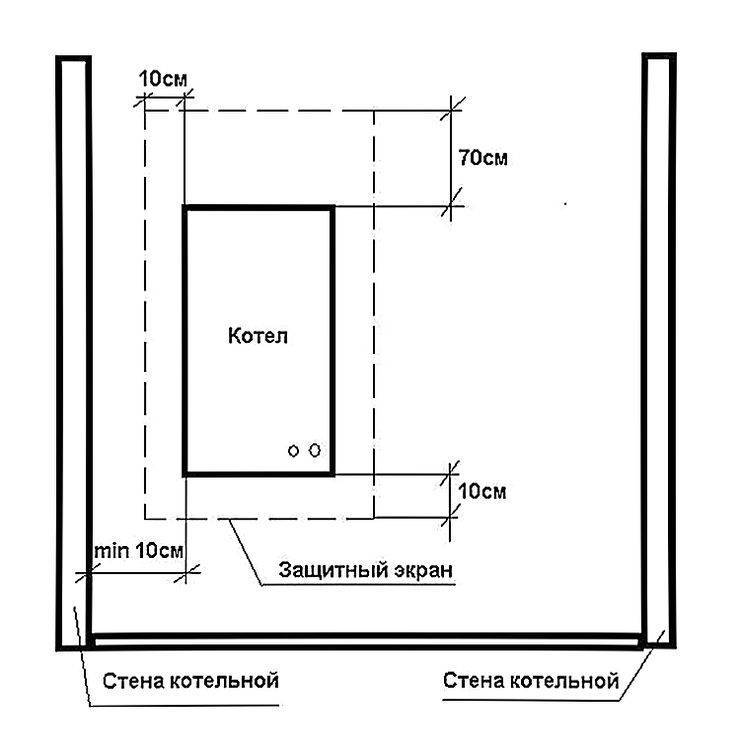

Требования к месту расположения котла

В инструкции по монтажу производители обычно указывают минимально необходимые зазоры и расстояния, необходимые для нормального обслуживания или ремонта котлоагрегата. Например, такие требования предъявлены в паспорте известного Buderus Logamax U072-18K (см. фото ниже).

Требования к расстояниям в инструкции газового настенного Buderus Logamax U072-18K.

Минимальные расстояния часто отличаются в зависимости от модели, но в среднем необходимо рассчитывать:

  • зазор между котлом и стеной в 2 см (обычно обеспечивается стандартным креплением);
  • свободное пространство в 1 метр перед лицевой панелью котла;
  • свободное пространство в 80-150 см слева и справа от котла;
  • расстояние в не менее, чем 150 см до потолка;
  • деревянная стена должна быть изолирована негорючим материалом или металлическим листом толщиной не менее 3 мм;
  • стена должна выдерживать нагрузку от 35-70 кг (в зависимости от модели), в противном случае ее необходимо укрепить.
Популярные статьи  Домик для колодца своими руками: размеры и чертежи, особенности строительства

Требования к дымоходу

В строительных нормах и правилах также указаны и требования к дымоходу:

  • сечение отводящей трубы должно соответствовать или быть больше сечения отводящего патрубка котла;
  • материал дымоходной отводящей трубы – нержавеющая или углеродистая листовая сталь, использование асбеста и прочих слоистых материалов возможно лишь на расстоянии свыше 50 см от отводящего патрубка котла;
  • газовые котлы, у которых отводящий патрубок находится сверху, должны быть присоединены вертикальным участком длинной не менее 25 см, только после него возможны изгибы;
  • на все протяжение дымохода допускается не более 3 колен;
  • между местом вывода дымохода через стену и потолком должно быть не менее 20 см;
  • высота дымохода должна обеспечивать должную силу естественной тяги (см. фото).

Оптимальная высота дымохода согласно СНиП 41-01-2003.

Монтаж вентиляции в котельной

Естественная вентиляция – это проветривание при помощи искусственных отверстий в поверхностях помещения, без использования оборудования или нагнетающе-вытяжных приборов. Самое эффективное расположение отверстия, трубы вентиляции или вытяжки – над котлом. Недостаток естественной вентиляции – в трудности обеспечения ее мощности, которая должна быть троекратной по сравнению с нормами в час.
Принудительная, или искусственная вентиляция оборудуется на основе вентиляторов и/или кондиционеров с монтажом вытяжного канала. Преимущество такой системы состоит в том, что мощность потока воздуха можно регулировать. Недостаток – зависимость от энергоснабжения. Мощность вытяжки можно рассчитать следующим образом на конкретном примере:
При ширине и длине помещения 2 м, высоте потолка 2,5 м получаем: 2 м х 2 м х 2,5 м = 10 м³.
Исходя из требований СНиП, результат нужно умножить на 3, то есть, конечный результат будет равен 30 м³/ч. Для обеспечения резерва мощности к результату нужно добавить 15-20%.

Размер окна в котельной частного домаВентиляционное оборудование котельной

Документация для проекта

После подготовки проекта котельной на газе по всем существующим нормативам СНиП 42-01-2002 его необходимо согласовать в соответствующих инстанциях и организациях. Это нужно для подтверждения безопасности эксплуатации вашей котельной, а также для того, чтобы в дальнейшем можно было подписать договор на подключение газа к котлу и/или прокладки внутреннего газопровода к оборудованию. Разрешительные документы нужно оформить до начала оборудования котельной в таких поднаднадзорных организациях:
1. Служба пожарной безопасности;
2. Технический надзор за газовым оборудованием;
3. Санитарно-эпидемиологическая инспекция;
4. Архитектурный отдел района или региона;
5. ЖКХ и местная служба газа.

Размер окна в котельной частного домаТребования к газовым котельным

Если вы начнете строительство котельной без согласования с этими службами и организациями, вы можете получить запрет на эксплуатацию своей, казалось бы, безопасной, котельной. А это значит, что многое придется переделывать и все-таки оформлять документы. Поэтому к строительству и оборудованию котельной нужно приступать только после получения всех разрешений. При подключении дома к центральной газовой трубе дополнительно необходим проект подведения магистрали к дому с разводкой по точкам разбора.

Известные производители систем остекления

  • Rehau GENEO — это учет основных функциональных данных. Материал — алюминий. Может изготавливаться в однокамерном варианте. Прекрасен в качестве панорамного окна.
  • Novotex Termo — станет украшением здания фасадов, идеален при любых случаях. Производится только в России. Прекрасно подойдет для строительства склада, ангара, цеха.
  • КБЕ — это один из актуальных вариантов, для установки оконной конструкции в комнате, где имеется газовая система.
  • SALAMANDER — это оконная конструкция, состоящая из двухкамерных стеклопакетов. Зачастую применяется для монтажа в коммерческих помещениях, отличается практичностью.

Вентиляционная система котельного помещения

Чтобы отопительный прибор функционировал максимально эффективно (а принцип его работы, еще раз напоминаем, основывается на сгорании газа и следующего за этим выделения тепла), нужно, чтобы в помещение постоянно поступал свежий воздух, крайне необходимый для удаления продуктов сжигания топлива. В большинстве случаев для того, чтобы воздухообмен в котельной достиг необходимого уровня, достаточно обычной естественной вентиляции. Ветхие двери и оконные коробки, а также ряд других мест, где по той или иной причине имеются щели, обеспечивает вполне достаточный объем свежего воздуха. Но если всего этого не хватает, так как помещение герметизировано, то желательно присмотреться к возможности оборудования дополнительной вентиляционной системы. А если этого не сделать, то продукты горения так и будут оставаться внутри комнаты, оставляя после себя следы в виде сажи и копоти на всех поверхностях. Более того, непривлекательная внешность топочной – это лишь наименьшая проблема, которая постигнет вас при отсутствии должной вентиляции.

Вентиляция естественного характера

Если мощность отопительного прибора не будет превышать 30 киловатт, то для монтажа естественной вентиляции необходимо попросту просверлить в стенах дыры 10-15 сантиметров и установить в него пластиковую трубу соответствующего размера – так мы сделаем своего рода канал-воздуховод. Остается лишь самая малость: защитить этот канал от проникновения насекомых и попадания мусора в него. Для этого мы можем использовать обычную сетку, изготовленную из железа либо пластика. Кроме того, внутреннюю часть канала нужно обеспечить клапаном обратной тяги, необходимым для того, чтобы воздух выходил из помещения. Аналогичным образом нужно оборудовать и вентиляционную вытяжку, к тому же, ее при выходе следует защитить от атмосферных осадков.

Но в каком месте лучше разместить приточное отверстие? Что говорят нам по этому поводу требования к котельной в частном доме? Говорят они следующее: такое отверстие должно располагаться рядом с топливником, снизу. При этом свежий воздух будет поступать непосредственно в сжигающую камеру, но не витать по всему помещению топочной. Вытяжку же лучше оборудовать сразу над прибором, ведь продукты сжигания, как известно, будут подниматься вверх.

Искусственная вентиляция

Не во всех случаях имеется возможность оборудовать естественную вентиляцию. Ведь она во многом зависит от погодных условий, да и контролировать ее работу вы никак не сможете. Тогда лучше прибегнуть к другой ее разновидности – вентиляции искусственного характера.

Важно! Главные элементы подобной конструкции – вентиляторы, подбирать их следует исходя из того, какой максимум расходуемого воздуха нужно котлу, прибавив к этому еще 30 процентов. Собственно, по вентиляции у нас все

Собственно, по вентиляции у нас все.

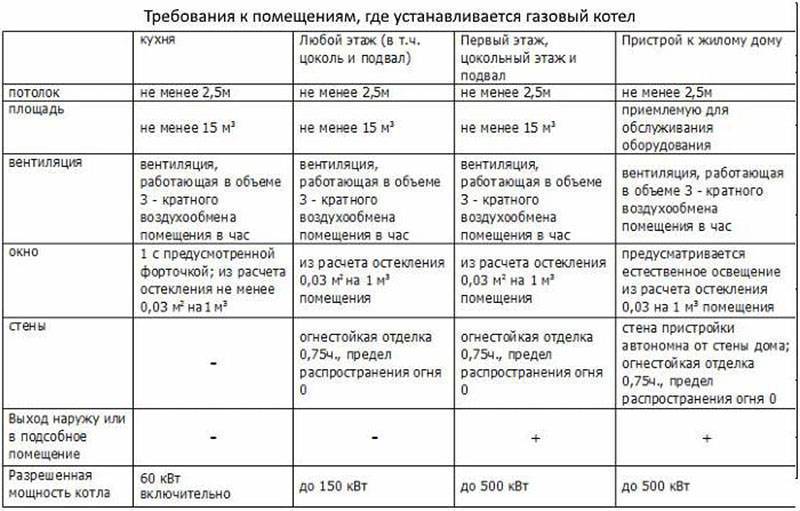

Требования

Размер окна в котельной установке приватного дома жестко нормируется не для оснащения дневного освещения, а для того, чтобы при возможном взрыве газа или испарений топлива на жидкой основе оно выполняло функцию «взрывного клапана». При взрыве стекло разбивается и лишнее давление гасится. Это предохраняет разрушение стен и остальных конструкций.

Популярные статьи  Какой выбрать материал при строительстве дома?

Площадь окна в котельной установке проектируется в зависимости от габаритов топочной. Застекление принимается в таком соответствии:

На каждый 1 м3 помещения проектируется 0,03 м2 стекла.

Например, самый маленький нормированный объем топочной в загородном доме – 15 м3. Значит, самая маленькая площадь остекления – 0,45 м2.

Также есть нормы для проектирования газораспределительных систем, по которой ориентируются профессионалы из газового хозяйства при приеме строения в эксплуатирование. В особенности, в СП 42-101-2003 есть пункт об очень маленьком остеклении без привязки к объему, а в зависимости от толщины стекла:

  • При толщине 3 мм – 0,8 м2.
  • 4 мм – 1,0 м3.
  • 5 мм – 1,5 м2.

Принимая к сведению две советы, принимаем во время проектирования площадь в расчете 0,03 м2 на один метр кубический, однако не меньше 0,8 м2 (ориентируемся по толщине стекла). Окно должно открываться или его необходимо оборудовать форточкой для аварийного проветривания в случае утечки газа.

Если аппарат размещается в кухне, то конструкция окна в нем тоже должно быть с открыванием или с форточкой для проветривания. Во время проектирования нужно привлечение профессионалов для грамотной оценки ситуации.

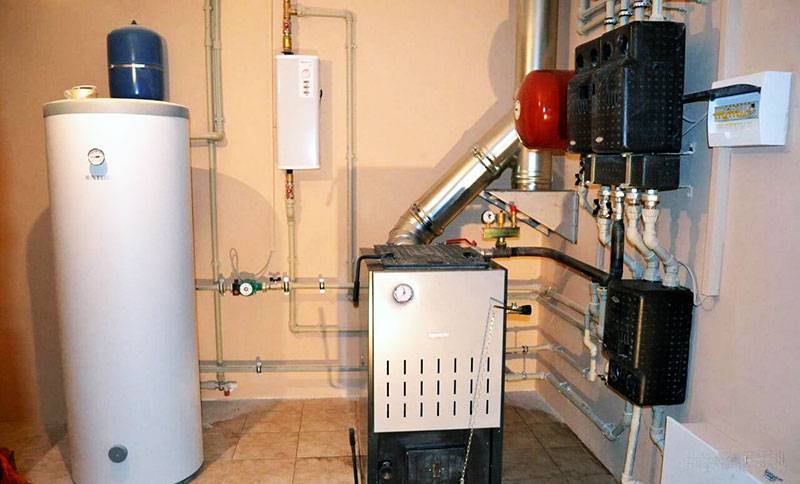

Виды оборудования

Отопительное оборудование для котельной загородного дома – это целый комплект устройств:

  • котел – основополагающий элемент отопительной системы;
  • бойлер – для нагрева воды для бытовых потребностей жителей дома. Не нужен, если используется многоконтурный котел, который одновременно греет и теплоноситель, циркулирующий в трубах, и воду для бытового применения;
  • система труб и радиаторов;
  • коллектор распределительный – для распределения теплоносителя в системах отопления с несколькими контурами;
  • бачок расширительный – нужен для выравнивания давления в отопительной системе;
  • насос – для ускорения циркуляции теплоносителя в системе;
  • дымоход – необходим для вывода продуктов сгорания топлива из котла. При установке электрического котла дымоход не нужен;
  • вентиляционная система естественного или принудительного типа (не обязательна при функционировании электрического котла);
  • система контроля загазованности воздуха (для газовых котельных).

Комплектация топочной дополнительным техническим оснащением зависит от вида топлива и типа отопительной системы.

В зависимости от вида топлива оборудование принято классифицировать следующим образом:

  • газовое. Данное оборудование имеет высокий коэффициент полезного действия, считается наиболее экономичным, но его применение возможно только при наличии в населенном пункте газопровода;
  • электрическое. Из преимуществ следует отметить отсутствие необходимости подключения к газовой магистрали, минимум требований к вентиляции, возможность монтажа в жилом помещении;
  • твердотопливное (уголь, дрова, торф, кокс). Эксплуатация такого котла требует повышенной пожаростойкости всех поверхностей в котельной дома. Этого можно достичь путем облицовки их листовой сталью толщиной 2,5 мм.

Наиболее актуальным является газовое отопительное оборудование, поэтому несколько слов о таких котлах. Классификация данных устройств выполняется по нескольким признакам.

По конструктивному решению:

  1. одноконтурные – используются только для обеспечения отопления дома. Называются аббревиатурой АОГВ, что означает «агрегат отопительный газовый водогрейный»;
  2. двухконтурные – применяются для одновременного отопления и нагрева воды для бытового использования. Их называют АКГВ, т. е. «агрегат комбинированный газовый водогрейный».

По способу монтажа:

  1. напольные – монтируются на полу, как правило, имеют большую мощность;
  2. настенные – котлы мощностью до 60 кВт, фиксируемые на стене. Насос циркуляции, расширительный бачок, теплообменник – все это помещено внутри корпуса котла. Дымоход одновременно служит для вывода продуктов сгорания и для подачи воздуха с улицы, необходимого для горения. Такой дымоход называется коаксиальным.

По мощности котла, т. е. по возможности котла в единицу времени выработать определенное количество тепловой энергии. Выбор котла нужной мощности для котельной загородного дома осуществляется исходя из размеров отапливаемой площади.

Формула для расчета:

(Площадь помещения) х (Мощность для отопления 10 м2) / 10

При этом следует учитывать, что удельная мощность зависит от климатических условий региона:

Требования к котельной в частном доме

Просто так сделать котельную дома нельзя — для неё нужно подготовить помещение, которое будет соответствовать довольно строгим требованиям. Основные и общие требования такие:

  • не больше двух котлов на одно помещение;
  • дверь должна быть противопожарной;
  • размеры окна должны быть не менее 0,5 кв. м;
  • отделка должна выполняться из минеральных огнеупорных материалов;
  • вентиляция, равно как и трубы с дымоходами, напрямую зависят от типа котлов — твердотопливные, жидкотопливные, газовые и т. д.

Подробнее можно прочитать в СНиП, которые варьируются по типам котлов, или узнать у специалиста. Например, обустройство твердотопливной котельной в корне отличается от обустройства газовой, и в некоторых случаях установить котёл определённого вида в доме не получится. Само проектирование требует очень индивидуального подхода.

Требования к газовой котельной в частном доме

Размер окна в котельной частного дома

  • котёл нужно располагать так, чтобы к нему всегда был свободный доступ;
  • площадь окна — от 0,5 кв. м, ширина двери — не менее 0,8 м, высота потолка — от 2,5 м;
  • минимальная площадь котельной — 6 кв. м;
  • вытяжка в котельной обязательна.

Требования к твердотопливной котельной в доме

  • котёл нужно располагать так, чтобы к нему всегда был свободный доступ;
  • расстояние от стены до котла должно быть минимум 10 см;
  • стены и пол около котла желательно обшить негорючими материалами;
  • минимальная площадь такой котельной — 8 кв. м.

Дизельные и электрические домашние котельные самые нетребовательные — им не нужны разрешительные документы

Важно только следить за состоянием оборудования и своевременно вызывать специалистов для профилактического обслуживания

Общие требования к топочным зданиям

Для проведения системы отопления в частных домах возможно использование нагревательных агрегатов разного типа: газовых, электрических, твердотопливных. Поэтому при выборе здания учитывается тип котла. Но существуют требования, общие для всех видов нагревательных приборов.

Котел может находиться внутри дома:

  • на чердачном или мансардном этаже;
  • в подвальном помещении;
  • на кухне.

Размер окна в котельной частного дома

Котел на кухне

Котельную можно расположить в обособленно стоящем здании, пристройке либо автономном модуле (контейнере).

Топочное отделение возводится с учетом правил, обеспечивающих пожарную безопасность:

  1. Стены сооружают из огнестойкого материала: бетона, кирпича, шлакоблока. Допускается обшивка стен кафельной плиткой.
  2. При установке напольного прибора полы бетонируют либо изолируют металлическим листом.
  3. При монтаже настенного устройства участок стены облицовывают керамической плиткой либо обшивают листом металла.
  4. Запрещается хранение взрывоопасных и легковоспламеняющихся веществ.
  5. Обеспечивается свободный проход к оборудованию для осуществления контроля техобслуживания приборов.
  6. Дверь должна распахиваться наружу. В пристройке устанавливают две двери, чтобы из одной можно было попасть внутрь сооружения, а из второй – выйти наружу.
  7. Обязательно наличие естественного освещения и системы вентиляции.
Популярные статьи  Клей для керамогранита: рейтинг из 10 популярных вариантов

Строительство бойлерного отделения желательно начинать с подготовки проекта.

В нем учитывают все требования, отвечающие следующим подзаконным актам:

  • СНиПу (строительным нормам и правилам), действующим в отношении топочного оборудования;
  • своду правил (СП), регламентирующему проектирование индивидуальных систем отопления.

Нормы для частных домов

Согласно нормативам, размещать газовое отопительное оборудование можно только в помещениях с хорошей вентиляцией, которые находятся:

  • На первом этаже здания;
  • На уровне цоколя или в подвале;
  • На чердаке;
  • На кухне (для установки на кухнях подходят только котлы мощностью не более 35 кВт).

В последнем случае необходимо учитывать не один норматив, а сразу два. Первый из них позволяет устанавливать агрегаты мощностью до 35 кВт, а второй – до 60 кВт. Речь в данных нормативах идет только об отопительном оборудовании – к любым другим устройствам, использующим газ, никакие требования не предъявляются.

Чтобы точно знать, какого норматива нужно придерживаться в конкретной ситуации, необходимо обратиться в местную газовую службу – именно ее сотрудники будут после установки вводить оборудование в эксплуатацию. Информацию о действующих нормах можно получить и у проектировщика – в конце концов, источник информации особого значения не имеет, важен лишь результат.

Размер окна в котельной частного дома

Результатом в данном случае является понимание правил установки газовых котлов. Кроме того, нужно иметь представление о том, какое помещение нужно для газового котла, чтобы его можно было установить и ввести в эксплуатацию, пройдя через этап согласования с соответствующими службами.

Размещение газового котла в частном доме в зависимости от его суммарной мощности должно осуществляться следующим образом:

  • Мощность до 150 кВт – установка возможна на любом этаже, где имеется свободное отдельное помещение;
  • Мощность от 150 до 350 кВт – оборудование можно устанавливать в отдельном помещении не выше первого этажа, а также в пристройках.

Монтажные работы

В целом монтаж оборудования одинаков для всех видов систем отопления.

Поэтому рассмотрим монтаж на примере самого распространенного и в то же время самого сложного в установке своими руками и эксплуатации газового котла.

Монтажная схема систем отопления представлена ниже.

Газовые котлы бывают двух видов: настенные и напольные.

Настенная модель

Монтаж производится при температуре воздуха в помещении от +5 до +35 градусов и влажности воздуха — не более 80%.

Монтаж начинается с отделки стен, которые нужно покрыть жаропрочным материалом, толщиной 2 мм.

Так как вентиляция в котельной частного дома имеет важное значение, вентиляционные отверстия нужно сделать на начальном этапе установки. Для этого внизу стены на высоте 30 см от пола пробивается отверстие диаметром 15 см с выходом на улицу, и вставляется пластиковая труба

Изнутри на трубу устанавливается обратный клапан

Для этого внизу стены на высоте 30 см от пола пробивается отверстие диаметром 15 см с выходом на улицу, и вставляется пластиковая труба. Изнутри на трубу устанавливается обратный клапан.

Таким же образом делается вытяжное отверстие. Схема вентиляции представлена на рисунке.

Особенно, вентиляция нужна, если окно и дверь герметичны.

Теперь можно производить монтаж непосредственно самого оборудования. Сначала к стене прикрепляется кронштейн для котла, который, как правило, входит в комплектацию.

Минимальная высота расположения котла составляет 80 см от пола. Кронштейн нужно прикрепить параллельно полу.

При выполнении работ своими руками проверить это можно строительным уровнем.

После закрепления котла, в наивысшей точке системы нужно установить расширительный бак и воздушный кран.

Для предотвращения засорения теплообменника, на трубу подвода воды нужно установить угловой сетчатый фильтр. На фильтр с двух сторон, а также на патрубки, желательно установить шаровые клапаны.

В будущем это позволит менять фильтры без слива воды из системы. После этого нужно сделать подключение к дымоходу.

Теперь надо соединить трубы с соответствующими патрубками котла, предварительно убрав заглушки от изготовителя. Труба поступления воды подключается сверху, а труба возврата – снизу.

Лучше соединить газовой сваркой. При монтаже своими руками допускается уклон труб отопления не более 5 мм на 1 м трубы. Схема подключения труб представлена на фото.

Следующим этапом является обвязка. Котел нужно подсоединить к трем системам: газовой, гидравлической, электрической.

Подсоединение оборудования к газопроводу лучше делать не своими руками, а с помощью сертифицированного специалиста.

Электрическая обвязка и гидрообвязка могут быть выполнены своими руками. Схема гидрообвязки позволит наглядно увидеть подключение.

Обвязка осуществляется с соблюдением следующих условий:

  1. Горячие газы и вода в теплообменнике должны двигаться противотоком, в противном случае может произойти взрыв.

    После завершения гидрообвязки, все подключения нужно тщательно осмотреть и желательно повторить осмотр некоторое время спустя;

  2. Если в отопительной системе был антифриз, то его нужно слить и промыть оборудование несколько раз во избежание взрыва.

Перед монтажом котла обязательно должны быть установлены:

  • вентиль/газовый кран;
  • счетчик;
  • сигнализатор загазованности;
  • термозапорный клапан.

Электросистема должна быть оснащена автоматикой, которая предотвратит замыкания и перегревы.

Перед первым запуском, оборудование нужно наполнить водой для проверки герметичности.

Видео:

Но сначала нужно отключить котел от сети и открыть встроенный вентиль, находящийся в нижней части котла.

Напольная модель

Напольные котлы являются намного мощнее навесных, поэтому чаще всего размещаются в отдельном помещении.

Для напольного оборудования пол должен быть ровным и прочным для равномерной нагрузки на все ножки. Лучше, если это будет цементная стяжка.

После установки котла с бойлером, оборудование нужно подвести к дымоходу, а затем к системе отопления дома с установкой фильтра, защищающего от засора.

При подключении к водоснабжению, врезку в водопровод нужно разместить максимально близко к входу трубы в дом.

Видео:

Это обеспечит бесперебойную подачу воды и высокое давление воды в системе. Затем производится обвязка оборудования.

Таким образом, выполнить установку отопительного оборудования в частном доме можно своими руками, а соблюдение всех норм и правил по устройству котельного помещения, а также по установке оборудования обеспечит длительную и безопасную работу системы.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
