Расширительный бак для отопления

Виды контуров

Чтобы стабилизировать скачки стрелки манометра в контур ставятся специальные компенсирующие бачки. Давление в расширительном бачке отопления вытесняет рабочую жидкость обратно в трубу. Они бывают двух видов. Конструктивные отличия позволяют применять их в системах разных типов:

с доступом теплоносителя к воздуху;

В контурах открытого типа циркуляция рабочей жидкости происходит благодаря гравитации. То, какое давление в расширительном бачке системы отопления открытого типа не имеет ключевого значения, важнее его объём. Эти системы проектируются таким образом, чтобы в самой ее высокой точке находился расширительный резервуар. Это сосуд определенных габаритов из металла или пластика. Он негерметичный и теплоноситель в нём контактирует с воздухом. Резервуар открытого типа может быть без крышки, но все же лучше когда она есть. Благодаря ей в него не будет попадать мусор или насекомые, если таковы имеются в хозяйстве;

без доступа рабочей жидкости к воздуху;

Давление в расширительном бачке отопления закрытого типа выше, чем у обычного. В закрытых контурах вода прокачивается электрическим насосом, который и является первопричиной появления давления. Без насоса циркуляция невозможна. Схемы таких систем предполагают установку герметичного расширительного резервуара. Он может быть установлен в любой точке контура, за исключением отрезков:

  • после электрического насоса;
  • после нагревателя.

Также имеет значение расположение его в пространстве. Воздушные пузыри выталкиваются теплоносителем вверх. Нельзя чтобы они попали в бак. Так как это повлияет на то, какое давление будет в расширительном бачке герметичной системы отопления.

В сети часто заводят разговор о том, какое должно быть давление в расширительном баке системы отопления. Чтобы узнать последнее рядовому обывателю придется перелопатить приличное количество информации, так как ответы участников часто противоречат. Попытаемся разложить все по полочкам и начнем с конструкции.

Комплектация и принцип работы

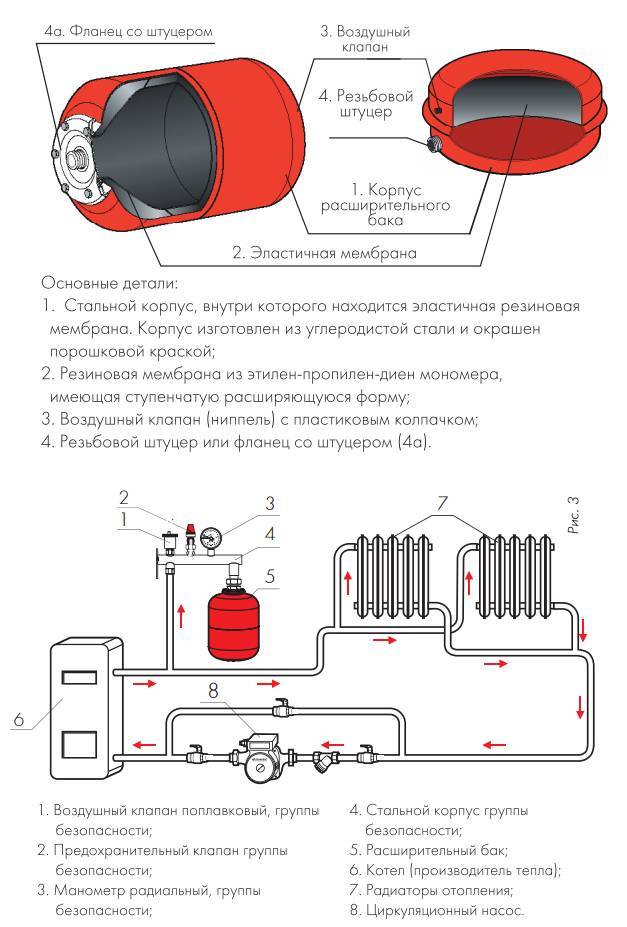

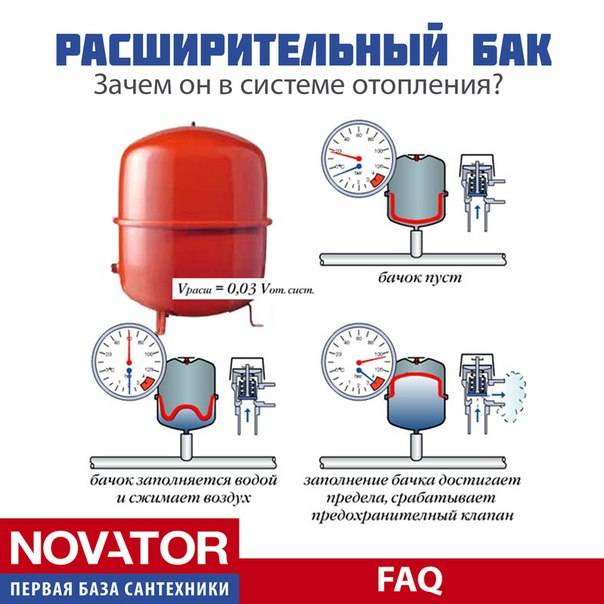

Расширительный бак, помимо корпуса, включает в себя мембрану (баллон или диафрагму), верхняя часть которой заполнена инертным газом или воздухом. Нижний отсек герметичной емкости предназначен для теплоносителя.

Вместе с увеличением температурных показателей вода расширяется, и избыточная масса теплоносителя попадает в мембранник. Объем камеры с воздухом уменьшается, и давление в этой части закрытой системы возрастает, компенсируя напор в магистрали. Когда температура теплоносителя снижается, наблюдается обратный процесс.

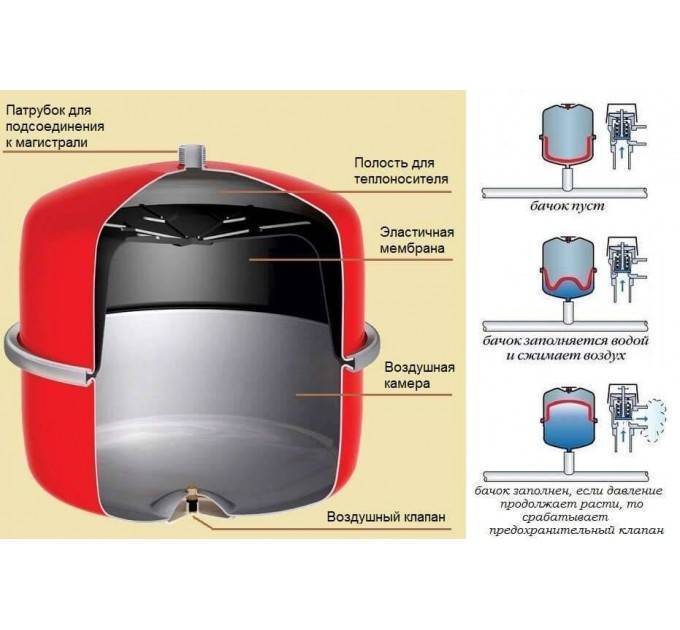

Мембрана в бачке плотно прижата к внутренней стенке, так как весь его объем наполнен газом.

Когда внутрь попадает вода, давление увеличивается. В момент запуска отопления существует риск повреждения диафрагмы от скачка давления, а затем манометр постепенно изменяет показания и целостность детали вне опасности.

Чтобы избежать повреждения мембраны, необходимо установить предохранительный клапан манометра, который реагирует на возросшее давление (для частных домов нормой является от3,5 до 4 бара).

Преимущества фланцевой модели

К преимуществам фланцевых приборов можно отнести следующие характеристики:

  • выдерживает большее давление внутри системы, нежели устройство с постоянной диафрагмой;
  • возможна замена мембраны при ее повреждении;
  • горизонтальный и вертикальный монтаж прибора.

Особенности расширительного бака для отопления закрытого типа

Расширительный бак закрытого типа представляет собой герметичный сосуд, изготовленный из стали. Он частично заполнен жидкостью, и частично инертным газом, который закачивается через специальный клапан. Закрытые расширители в зависимости от варианта разделения внутреннего объема бывают мембранными и безмембранными.

В безмембранных емкостях не предусмотрено механическое разделение пространства, поэтому теплоноситель непосредственно контактирует с газом. Чтобы поддерживать давление в заданном диапазоне, при подключении расширительного бака применяется газовый баллон или компрессор, который располагается снаружи.

Большинство современных расширительных баков закрытого типа оснащены гибкими бутиловыми или этиленпропиленовыми мембранами, которые разделяют внутреннее пространство сосуда. Они могут быть тарельчатыми или грушевидными. В первом случае мембрана обладает формой полусферы и крепится в средней части бака. В зависимости от температуры теплоносителя может принимать вогнутую или выпуклую конфигурацию.

Расширительный бак для отопления закрытого типа

Грушевидная мембрана, повторяя форму сосуда, крепится на противоположных концах бака. В этом случае теплоноситель, поступая в сосуд, не контактирует со стенками баллона. Он заполняет гибкую мембрану, а пространство между ним и стенками бака заполнено газом. Такая особенность внутреннего строения исключает вероятность возникновения коррозии и способствует увеличению срока эксплуатации устройства. Цена расширительных баков для отопления закрытого типа с грушевидной мембраной будет выше, чем с тарельчатой, и начинается от 3,5 тыс. руб.

К достоинствам мембранных баков можно отнести компактные габариты, минимальные потери тепла, что исключает необходимость теплоизоляции, возможность работать при повышенном давлении, минимальный риск возникновения коррозии на стенках устройства, долговечность. Из недостатков стоит выделить высокую стоимость, необходимость периодически подкачивать газ в систему, и осуществлять контроль давления в ней.

Расширительный бак для ГВС

В системе горячего водоснабжения, что обеспечивается бойлером, подключенным к котлу, предусмотрена установка расширительного бака. Основной его задачей является поддержание в сети рабочего давления. Расширительный бак защищает систему водоснабжения от гидроударов, предохраняет насос от повышенных нагрузок, защищает его от поломок.

Расширительный бак для системы горячего водоснабжения

Для горячего водоснабжения используется бак закрытого типа с грушевидной мембраной, которая разделяет внутреннее пространство на две части: воздушную и водяную. Она может быть изготовлена из резины, каучука искусственного или естественного происхождения. Первые два варианта обладают высокими эксплуатационными свойствами. Оба материала стойко переносят разные температуры теплоносителя, вплоть до кипящего состояния без потери первозданных характеристик. Мембрана из каучука естественного происхождения при контакте с горячей водой проявляет негативную реакцию.

Расширительный бак подбирается исходя из объема избыточной воды, которая будет поступать в него при повышении давления в системе. Специалисты советуют выбирать бак объемом 10% от объема бойлера с горячей водой. Емкость для ГВС монтируется между бойлером и клапаном, который предотвращает обратный ход движения горячей воды в систему холодного водоснабжения. Цена расширительного бака стартует от 2,2 тыс. руб.

Повышение давления из-за расширительного бака

Причины повышения давления в контуре отопления из-за проблем с расширительным бачком:

  1. Маленький объем расширительного бака. Вода при нагревании до 85-90 °C прибавляет в объеме около 4%. Если выбран маленький бак, то теплоноситель при нагревании расширяется и заполняет емкость. Происходит полный сброс воздуха через клапан. При дальнейшем нагревании, бак уже не может компенсировать тепловое увеличение объема воды, в результате – в системе поднимается давление. Объем расширительного бака должен быть не менее 10% от общего объема теплоносителя в контуре, если установлен газовый котел, и не менее 20%, если котел твердотопливный. Объем бака может приниматься приблизительно — по мощности котла: на 1 кВт приходится примерно 15 л воды. Но лучше рассчитать объем отдельно взятого контура (по поверхностям нагрева);

  2. Повреждение резиновой мембраны бака. В этом случае вода полностью заполнит емкость, и манометр покажет падение напора в системе. Но, если открыть подпиточный клапан и добавить воду, то при нагревании теплоносителя давление в контуре отопления станет значительно выше рабочего. Для решения проблемы потребуется замена бака, если мембрана диафрагменного типа, или замена мембраны, если она баллонного типа;
  3. Слишком высокое или слишком низкое давление в расширительном баке. Неполадки в работе расширительного бака являются одной из основных причин повышения давления в закрытой системе. Проверить давление и подкачать его при необходимости можно обыкновенным автомобильным насосом. Перед проверкой нужно слить воду из системы отопления — стрелка манометра системы должна быть на нулевой отметке. Если на трубопроводе воды к расширительному баку стоит запорная арматура и дренажный слив, то достаточно слить воду только с бака. Затем через ниппель, который находится со стороны противоположной подводу воды, спускается воздух. Если котел работает при давлении 2 бара, то манометр на насосе должен показать 1,6 бар. Нужно открыть запорный клапан по воде и через подпиточный кран добавить объем воды, слитый с расширительного бака. Этот способ регулировки работает как для баков с нижним, так и с верхним подводом воды;
  4. Бак стоит сразу после циркуляционного насоса. Это приводит к тому, что давление резко повышается, и практически сразу же происходит его сброс, при этом наблюдаются скачки давления. Такая ситуация может провоцировать гидравлические удары в контуре. Для решения этой проблемы в закрытом контуре отопления расширительный бачок устанавливается на трубу обратки — в зоне ламинарного течения с минимальной температурой теплоносителя. Насос врезается в обратку после бака, перед котлом.
Популярные статьи  Морской стиль интерьера для загородного дома: особенности и примеры оформления

Расчет экспанзомата для системы с котлом мощностью 31 кВт

Устройство газового котла со встроенным расширительным баком

Перед проведением расчетов по подбору расширительного бака следует знать, что большинство настенных котлов оборудованы встроенными расширительными баками. Объем встроенного бака указан в технической документации котла. При пересчете объема системы отопления по мощности котла (умножением 1кВт мощности по теплу на 15 литров) сверяют соответствие бака объему сооружаемой системы. При недостатке устанавливается дополнительный бак. Его объем рассчитывается за вычетом встроенного экспанзомата. Напольные котлы, как правило, не имеют встроенного оборудования.

Расчет выглядит следующим образом:

К = (ДМ – ДБ)/(ДМ+1) = (3,0 – 1,5)/(3,0 – 1) = 0,375

3,0 – давление в системе, максимальное, атм.;

1,5 – давление воздуха за мембраной, атм.;

0,375 – показатель эффективности бака, К.

Объем теплоносителя: В = 31х15 = 465 литров.

Тогда объем бака составит:

А = 465х0,04/0,375 = 49,6 литра.

Выбирается расширительный бак объемом не менее 50 литров с давлением воздуха в 1,5 атм. Общий способ подбора (10% от А) показывает необходимость применения бака объемом не менее 46,5 литров. В таком случае размер экспанзомата всегда округляется до большего объема – 50 литров.

Давление воздуха, включенное в расчет (1,5 атмосферы), можно изменить. На расширительных баках имеется встроенный клапан для заполнения воздухом. К нему можно подключить ручной насос и поднять давление в случае, если заводское давление составляет меньшую величину

При этом необходимо соблюдать осторожность – при значительном повышении давления можно повредить мембрану, поэтому процесс нужно контролировать по манометру. Клапан также выполняет функцию сброса давления при его поднятии до предельных значений. При расчете расширительного бака расчетный объем лучше увеличить на величину 5 – 10% — это мероприятие нивелирует погрешности расчета и не отразится на работе мембранного сосуда и комплекса отопления в целом

При расчете расширительного бака расчетный объем лучше увеличить на величину 5 – 10% — это мероприятие нивелирует погрешности расчета и не отразится на работе мембранного сосуда и комплекса отопления в целом.

Важные рабочие характеристики и расчёт объёма компенсатора

При подборе расширительного бака учитывают максимальную рабочую температуру и давление. Например, теплоноситель может нагреваться до +120° С, а пиковое давление в расширительном бачке отопления может доходить до 6-10 бар (обычное среднее значение 2-4 бар). Поэтому важны характеристики мембраны, её долговечность, термостойкость, соответствие санитарным нормам.

Существуют три основных типа. Открытые пластиковые коллекторы, в основном используемые для бассейнов, где требуемые температуры относительно низки и используются только для сезонного использования. Плоские стеклянные коллекторы, построенные в бесконечных вариантах, являются, безусловно, наиболее часто используемыми с тех пор, с лучшей производительностью.

Вакуумные коллекторы, хотя в несколько раз с несколько более высокой эффективностью, их соотношение цены и качества в сочетании с их большей хрупкостью делают его маргинальным и только для специальных установок. Эта система не использует настоящие солнечные коллекторы, а состоит из темного пластикового купола под санитарным резервуаром для воды, который нагревается для парникового эффекта. Тем не менее, при очень низкой стоимости он имеет очень низкую эффективность в сочетании с опасностью зимних заморозков, он снижает сезонность использования.

Объём компенсатора зависит от объёма теплоносителя в целом в системе. Необязательно рассчитывать объём математически точно, часто применяют упрощённый метод: выбирают бак с ёмкостью, равной 10% от полного объёма теплоносителя. А если этот объём неизвестен, то исходят из мощности котла и вида приборов отопления. Соотношения такие: для батарей отопления принимают – 11 л/кВт, для тёплых полов – 17,5 л/кВт, для настенно-напольных обогревателей – 7,5 л/кВт.

Его использование ограничено производством горячей воды и так называется потому, что циркуляция между Солнечным коллектором и резервуаром для хранения определяется по принципу силы тяжести, а не с помощью насоса. Жидкость теплопередачи, которая нагревается внутри коллектора, становится легче, идя в резервуар хранения, где, получая его тепло, он возвращается в большой степени, создавая таким образом цикл естественной циркуляции. Чтобы это произошло, необходимо разместить резервуар хранения на крыше в несколько более высоком положении, чем коллекторы.

Если ёмкость выбранного компенсатора оказалась недостаточной, то предохранительный клапан будет сбрасывать давление слишком часто. В этом случае достаточно приобрести и подключить параллельно ещё один расширительный бачок.

Довольно сложно учесть все нюансы, тем более что в каждом доме система отопления обязательно имеет свои особенности. Чтобы не ошибиться при выборе и монтаже устройства, лучше обратиться в специализированную компанию.

По этой причине, теоретически, во многих современных домах, многие прикладные ограничения имеют эстетический и структурный характер, связанный с весом. Он может использовать все существующие солнечные коллекторы и называется так потому, что циркуляция между солнечным коллектором и резервуаром для хранения определяется насосом. Он не связан с конкретными протоколами позиционирования, поэтому он соответствует самым разнообразным техническим, заводским и архитектурным требованиям. Он может быть построен любого размера и для любого использования, от производства бытовой горячей воды до интеграции систем отопления; от гражданского использования до промышленного использования.

Популярные статьи  Как выбрать полотенцесушитель: варианты и критерии

Что такое расширительный бак?

Расширительный бак — это емкость, которая компенсирует температурное расширение жидкости внутри системы отопления.

Их существует два вида:

Расширительный бак для отопленияОткрытый расширительный бак

  • Открытого типа — предназначен для работы в системах отопления с рабочим давлением равным 1 атмосфере. Представляет собой стальную емкость с резьбовыми соединениями. Чаще всего этот вид расширительных баков применяют в гравитационных системах отопления. Они до сих пор популярные среди жителей села из-за своей независимости от электричества.
  •  Экспанзоматы или мембранные баки — этот вид предназначен для работы в закрытых системах отопления, давление в которых не превышает 3 бара. Максимальная температура теплоносителя в них не должна быть больше 100 градусов Цельсия, а давление держаться в пределах 8 атмосфер. Кроме этого, их используют для «обвязки» бойлеров косвенного нагрева, где они компенсируют увеличение объема санитарной горячей воды. Стоит помнить, что в этом случае они не заменяют группу безопасности бойлера.

По своей сути, он представляет собой стальной кожух, разделенный на две части резиновой мембраной.

В одной части бака под давлением находится теплоноситель, а в другой части закачан воздух.

Для наглядности смотри ниже на рисунок:

Расширительный бак для отопленияУстройство мембранного бака и принцип работы

Среди покупателей более популярны модели с мембраной баллонного типа (на сленге ее называют грушей или грелкой).

Объясняется это их ремонтопригодностью — в случае повреждения мембрану легко заменить.

Резьба на патрубке может иметь два стандартных диаметра — 3/4 или 1 дюйм.

Зависит это исключительно от производителя и не является принципиальным моментом.

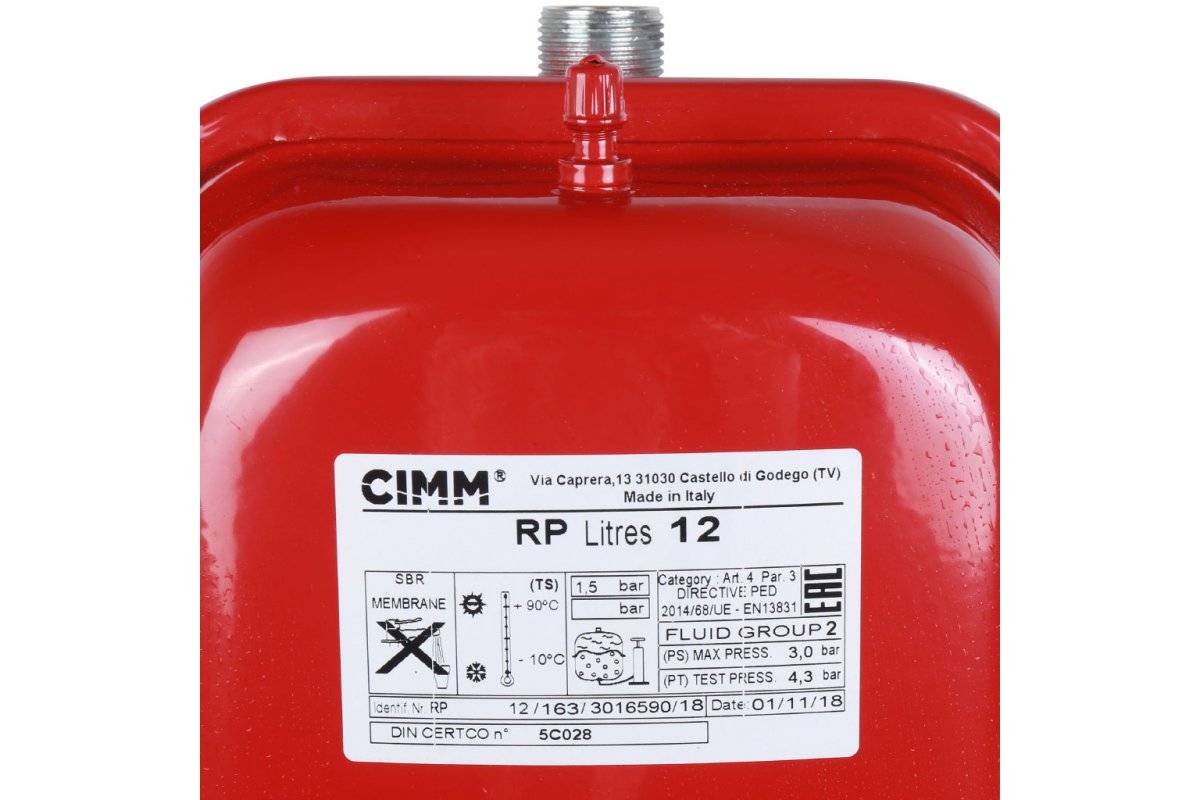

Стандартное значение давления воздуха, в свою очередь, равно 1,5 бар и может быть изменено потребителем.

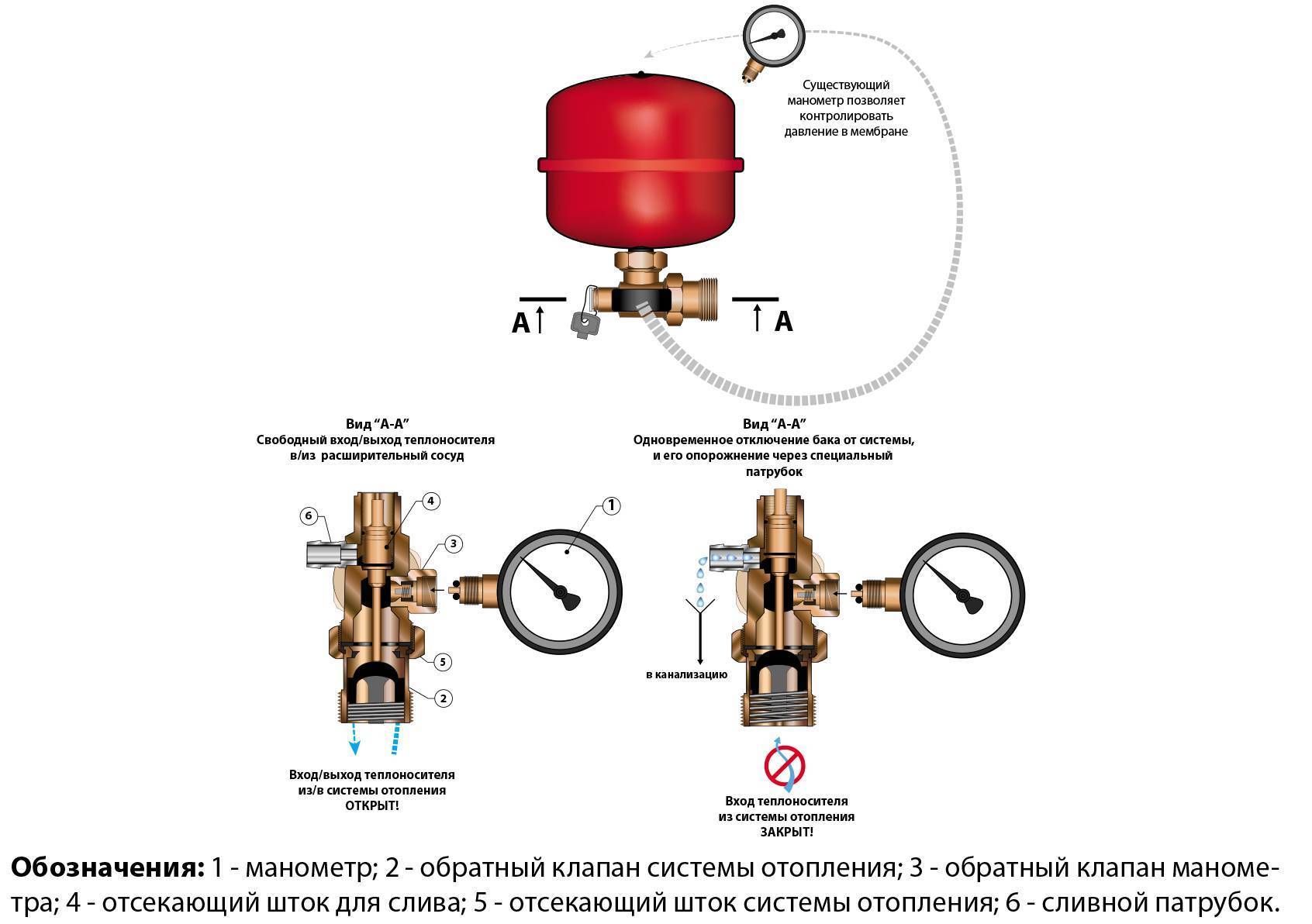

Дам совет лично от себя — на патрубке подключения лучше установить кран со сливным клапаном.

Это нужно для периодической проверки давления воздуха.

Кран со сливным клапаном

Она делается в следующем порядке:

  1. Бак отсекается от системы отопления перекрытием крана.
  2. Через сливной клапан удаляется вода, оставшаяся внутри емкости.
  3. При помощи автомобильного манометра проверяется давление воздуха.

Если проверку не делать, то давление воздуха рано или поздно упадет.

Это приведет к тому, что мембрана начнет своими стенками тереться о стальной корпус, что приведет к ускоренному ее износу.

Продолжая тему проверки состояния расширительного бака, предлагаю вам посмотреть следующее видео:

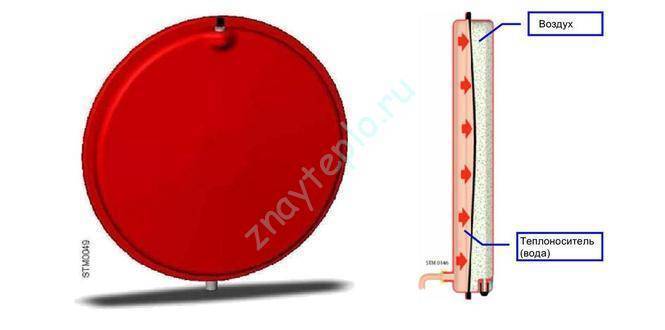

Расширительные баки с мембраной в виде диафрагмы чаще всего можно увидеть открыв крышку настенного газового котла или электрической мини котельной.

Выглядеть он может по-разному, но чаще всего вы увидите вот это:

Расширительный бак для отопленияРасширительный бак в котле

Если «резинка» внутри такой модели порвется, то поменять его можно будет только целиком.

Так как он герметично заварен на заводе изготовителе.Теперь давайте поговорим об этих «резинках» по подробнее.

Как и где ставится расширительный бак

Итак, мы собираемся своими руками спроектировать и собрать систему отопления. Если она еще и заработает — нашей радости не будет предела. Есть ли инструкция по установке расширительного бачка?

Открытая система

В этом случае ответ подскажет простой здравый смысл.

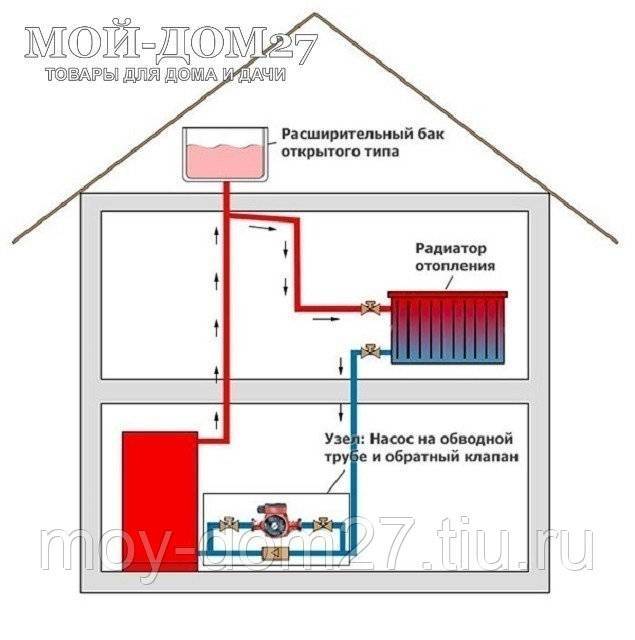

Открытая система отопления представляет собой, в сущности, один большой сосуд сложной формы со специфичными конвекционными потоками в нем.

Установка котла и отопительных приборов в нем, как и монтаж трубопроводов, должны обеспечить две вещи:

  1. Быстрый подъем нагретой котлом воды в верхнюю точку отопительной системы и ее слив через отопительные приборы самотеком;
  2. Беспрепятственное перемещение пузырьков воздуха туда, куда они устремятся в любом сосуде с любой жидкостью. Вверх.
  1. Установка расширительного бачка отопления в открытой системе всегда выполняется в ее верхней точке . Чаще всего — вверху разгонного коллектора однотрубной системы. В случае домов верхнего розлива (хоть вам и едва ли придется их проектировать) — в верхней точке розлива на чердаке.
  2. Сам бачок для открытой системы не нуждается в запорной арматуре, резиновой мембране и даже в крышке (разве что для защиты от мусора) . Это простой открытый сверху водяной бак, в который всегда можно долить ведро воды взамен испарившейся. Цена такого изделия равна стоимости нескольких сварочных электродов и квадратного метра стального листа толщиной 3-4 миллиметра.

Так выглядит расширительный бак для открытой системы отопления. При желании в люк в нем можно вывести водоразборный кран от водопровода. Но куда чаще он по мере испарения воды доливается обычным ведром.

Закрытая система

Здесь и к выбору бака, и к его монтажу придется отнестись достаточно серьезно.

Давайте соберем и систематизируем основную информацию, доступную на тематических ресурсах.

Монтаж расширительного бака системы отопления оптимален в том месте, где течение воды наиболее близко к ламинарному, где в отопительной системе минимум завихрений. Самое очевидно решение — расположить его на прямом участке розлива перед циркуляционным насосом. При этом высота относительно пола или котла значения не имеет: назначение бачка — компенсировать тепловое расширение и гасить гидроудары, а воздух мы прекрасно стравим через воздушные краны.

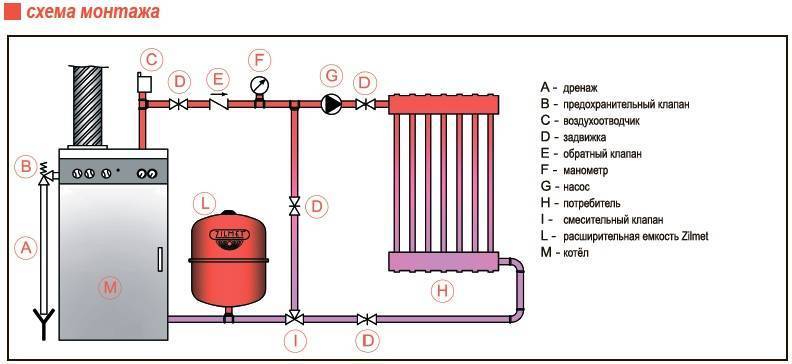

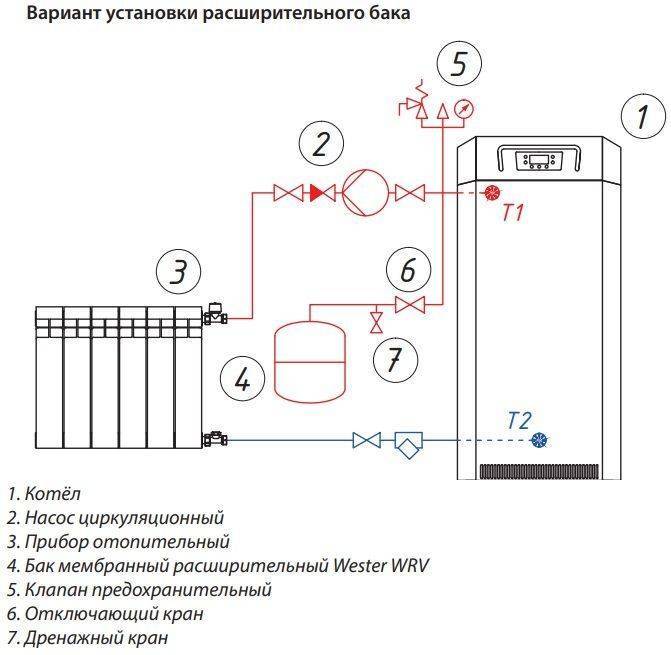

Типичная схема установки бачка. Его расположение в однотрубной системе будет таким же — перед насосом по ходу воды.

  • Баки в заводской комплектации иногда снабжаются предохранительным клапаном, сбрасывающим избыточное давление. Однако лучше перестраховаться и убедиться, что в вашем изделии он есть. Если нет — докупить и смонтировать рядом с баком.
  • Электрические и газовые котлы с электронными термостатами зачастую поставляются с встроенными циркуляционным насосом и расширительным баком отопления. Прежде, чем отправляться за покупками — убедитесь, что они вам нужны.
  • Принципиальное отличие мембранных расширительных баков от тех, что используются в открытых системах — их ориентация в пространстве. В идеале теплоноситель должен поступать в бак сверху. Эта тонкость монтажа призвана полностью удалить воздух из того отсека бака, который предназначен для жидкости.
  • Минимальный объем расширительного бачка для водяной системы отопления берется примерно равным 1/10 объема теплоносителя в системе. Больше — допустимо. Меньше — опасно. Объем воды в отопительной системе можно грубо рассчитать, отталкиваясь от тепловой мощности котла: как правило, берется 15 литров теплоносителя на киловатт.
  • Манометр, смонтированный рядом с расширительным баком и подпитывающим вентилем (соединяющим отопление с водопроводом), может оказать вам неоценимую услугу. Ситуация с залипшим золотником предохранительного клапана, увы, не так уж редка.
  • Если клапан сбрасывает давление слишком часто — это явный признак того, что с объемом расширительного бачка вы просчитались. Совсем не обязательно менять его. Достаточно приобрести еще один и подключить его параллельно.
  • Вода имеет сравнительно низкий коэффициент температурного расширения. Если вы перейдете с нее на незамерзающий теплоноситель (например, этиленгликоль), вам опять-таки понадобится увеличить объем расширительного бака или установить дополнительный.
Популярные статьи  Олеандр обыкновенный — благоухающий кустарник для вашего сада

Расширительный бак на фото смонтирован по всем правилам: теплоноситель подведен сверху, бак снабжен манометром и предохранительным клапаном.

Какое давление в расширительном бачке системы отопления

Один из вопросов, который часто задают наши читатели. По всей видимости, он возникает либо когда возникают проблемы при эксплуатации системы отопления, либо когда необходимо провести техническое обслуживание газового котла, в котором имеется встроенный расширительный бачок.

Расширительный бачок хоть и не является самым главным элементом системы отопления, тем не менее, необходимо понимать – для чего он нужен и какую роль играет давление в расширительном бачке отопления закрытого типа. Речь пойдет именно об устройствах закрытого типа, которые применяются в системах отопления с циркуляционным насосом.

Основное назначение – компенсация теплового расширения воды. По законам природы при нагреве жидкость имеет свойство увеличивать свой объем. Нормальная циркуляция в закрытой системе отопления может быть обеспечена только при условии, что система полностью заполнена теплоносителем (водой или антифризом) и именно поэтому, когда запущен отопительный процесс – излишки теплоносителя нужно где-то аккумулировать. Иначе быть просто не может – жидкость несжимаема.

Если так случится, что жидкости будет некуда деться – в системе найдется место, через которое выйдет излишек. В системах отопления закрытого типа обязательно на такой случай устанавливаются специальные предохранительные клапаны – но это уже тема отдельной статьи.

Давление в расширительном бачке котла

Статическое давление 1 метра водяного столба примерно равно 0,1 бар, то есть для контуров отопления квартир и малоэтажных домов оно будет менее 1 бара. Но, для нормальной работы газового котла, а именно насосного оборудования и воздухоотводчиков давление теплоносителя в закрытой системе должно быть не ниже величины, указанной производителем оборудования в паспорте или руководстве по эксплуатации котла. Вот выборка из руководства по эксплуатации некоторых популярных моделей котлов:

При давлении в системе менее 0.7 бар большинство бытовых газовых котлов просто отключится. Отсюда видно, что для нормальной эксплуатации среднее значение составляет примерно 1.2 бара. Учитывая, что сама мембрана при определенных условиях (когда стремится принять равновесное положение) может создавать дополнительное давление, то начальное давление зарядки пустого расширительного бачка можно установить на 0.2-0.4 бара ниже компенсируемого. То есть можно определенно утверждать, что для большинства закрытых систем отопления малоэтажных домов или квартир давление в расширительном бачке системы отопления допустимо на уровне 0.8-1 бар.

Для нестандартных систем расчеты производятся на этапе проектирования, вычисляется объем жидкости в системе, необходимый объем расширительного бака, коэффициенты полезного объема РБ и начальное давление зарядки должно быть известно пользователю.

Как проверить давление в расширительном бачке отопления

Если в результате проверки выяснилось, что давление недостаточно – необходимо это исправить. Отсутствие надлежащего давления может принести пользователю неприятности в виде аварийных остановок котла или сброса избытка давления через предохранительные устройства. Доводить до таких ситуаций не желательно и согласно рекомендаций большинства производителей котельного оборудования – давление расширительного бачка должно контролироваться 1 раз в год при проведении технического обслуживания.

Производить “подкачку” бака нужно только тогда, когда он полностью пустой. Так как конструктивно он располагается на котле – будет достаточно слить воду с котла. Подкачивать можно любым доступным способом. Практика показывает, что проще всего это сделать обычным велосипедным насосом и проконтролировать ручным манометром. В случае, если давление в воздушной камере расширительного бака не может компенсировать давление водяной камеры, также есть вероятность повреждения мембраны или клапана.

Расширительный бак для ГВС установка давление

В системах ГВС преимущественно устанавливаются баки со фланцевыми сменными мембранами из пищевого каучука, характеризующиеся химической инертностью и не меняющие вкуса и качества воды. Они не рассчитаны на длительную выдержку высоких (более 100 °С) температур, в отличие от давления – в разы превосходящее этот же параметр в системах отопления (до 4-4,5 бар в сравнении с 1,5-2,5).

Основным назначением этих устройств служит защита трубопровода и приборов системы ГВС от гидроударов, возникающих в случае перегрева воды, рекомендуемый объема бака составляет не менее 10% от объема бойлера.

Оптимальным местом установки бака в системах ГВС считается участок между обратным клапаном, защищающим линию холодного водоснабжения от проникновения горячей воды, и самим бойлером. Установка бака после бойлера не нарушает нормы, но в таких схемах первой в линию ГВС попадает остывшая вода из бака. Сечение присоединительных труб в таких системах в любом случае должно совпадать с диаметром патрубков бака, при выборе уплотнителей учитывается потребность в выдержке более высокого давления.

Нормативное давление в системах ГВС варьируется в пределах 0,3-4,5 бар, точное значение указывается в инструкции водонагревателя. Как правило, в частных домах оно составляет около 1-2 бар, реже – поднимается до 3 (особенно при наличии систем фильтрации воды).

Монтаж бака происходит по стандартной схеме, с применением уплотняющей ленты на резьбовых элементах. Порядок настройки давления немного отличается:

• До откручивания вентиля подпитки начальное давление бака приравнивается или слегка превышает рабочее давление в системе +0,3 бар.
• После запуска подпитки и водонагревателя давление отслеживается и доводится до конечного давления, рассчитываемого по формуле Ркон≤Рпк+0,5 бар, где Рпк – давление предохранительного клапана, ≈3 бар в системах ГВС частных домов.

Стоит отметить, что при установке современных бойлеров сравнительно малого объема с надежными системами защиты от перегрева и автоматическими клапанами сброса в монтаже расширительного бака в обычных частных домах нет необходимости. В системах ГВС данные устройства относятся к вспомогательным и устанавливаются лишь при высокой вероятности появления излишков горячей воды.
