Расширительный бак для холодной воды: обзор баков, какой лучше купить

Процесс установки расширительного бака

Теперь разберёмся, как установить расширительный бак в системе отопления

Существует важное правило подсоединения устройства: бак должен быть подключен к магистрали отопительной системы при помощи отсекающего шарового крана с американкой. Такой принцип монтажа дает возможность при необходимости в любой момент перекрыть движение воды в системе, снять неисправной мембранный бак и установить новый

В противном случае пришлось бы дожидаться остывания теплоносителя и демонтировать часть обвязки. В идеале на подводку устанавливают тройник, а также второй кран – в этом случае перед тем, как снять расширительный бак, его можно опустошить в подставленную емкость.

Подвешивая расширитель вниз головой, при неисправности мебраны узел выйдет из строя сразу

Как правильно ориентировать мембранный расширительный бак в пространстве? Резервуар устанавливают воздушной камерой вверх или вниз, располагают емкость «на боку». С точки зрения эксплуатационных характеристик это не имеет особого значения, так как в любом случае устройство будет исправно выполнять свои функции.

Однако стоит учесть такой момент: если воздушный отсек располагается снизу, то подача теплоносителя осуществляется сверху, и пузырьки растворенного в нем воздуха будут подниматься в трубопровод и удаляться при помощи воздушного крана. В противном случае в «водяном» отсеке мембранного бака со временем сформируется воздушный пузырь.

В свою очередь, при расположении бака воздушной камерой вверх продлевается срок его службы. Со временем, от постоянного контакта с горячей водой, полимерная мембрана теряет герметичность, в ней появляются трещины. Если воздушная камера расположена внизу, то вода сразу начинает просачиваться в воздушный отсек, что быстро выведет расширительный бак из строя, при этом воздух будет проникать в теплоноситель. При расположении воздушной камеры сверху, диффузия воды через трещины происходит во много раз медленнее, и устройство способно проработать значительно дольше.

Полезные советы:

  • Если рядом с расширительным бачком и вентилем, благодаря которому происходит подпитка отопительной системы из водопровода, смонтировать манометр, он позволит контролировать давление в системе, чтобы вовремя стравить излишки, если золотник предохранительного клапана залип и не срабатывает автоматически.
  • Часто повторяющийся сброс клапаном давления свидетельствует о том, что емкость расширительного бачка выбрана неправильно. Вместо того чтобы менять его на более вместительный резервуар, достаточно параллельно подсоединить второй бак.
  • Замена имеющегося расширительного бака на более объемный или подсоединение второго также потребуется, если воду в системе решено заменить антифризом. Это связано с тем, что незамерзающие теплоносители отличаются более высоким коэффициентом температурного расширения.

Если отсутствует манометр, следует контур расширительной ёмкости снабдить группой безопасности

Настройка

Перед подключением резервуара и заполнением его теплоносителем, требуется проверить уровень давления в воздушной камере емкости – оно должно соответствовать давлению в системе отопления. С этой целью следует снять или отвинтить пластиковую заглушку, которая закрывает золотник (аналогичный тем, что устанавливаются в автомобильные камеры). При помощи манометра необходимо измерить давление и подогнать его под показатели отопительной системы. Для этого подкачивается насосом воздух или наоборот, стравливается путем нажатия на шток золотника.

После окончания настройки следует открыть кран и заполнить теплоносителем всю систему. Затем запускается котельный агрегат.

Этап настройки не требуется, если заводское давление в воздушном отсеке расширительного бака соответствует необходимым параметрам. Производители некоторых марок оборудования указывают на упаковке уровень давления в резервуаре, что дает возможность подобрать при покупке вариант, который будет являться оптимальным.

Заключение

Правильно установить расширительный бак, подготовить настраиваемый мембранный резервуар к работе можно самостоятельно, без помощи специалиста. Полученный опыт в дальнейшем может пригодиться, если потребуется оперативно установить источник проблем, связанных со снижением или скачками давления в системе, из-за которых гаснет пламя горелки. В таких случаях рекомендуется в первую очередь тщательно осмотреть систему на наличие протечек теплоносителя и измерить давление в воздушной камере мембранного резервуара.

Видео по теме:

Несколько слов касательно того, как необходимо устанавливать расширительный

По способу подключения принято разделять горизонтальные и вертикальные баки. Выбор в данном случае (касательно только этого параметра) основывается на том, какое устройство проще будет разместить в отведенном для него помещении.

Большинство современных частных домов и коттеджей оснащено автономными системами отопления, одним из важных элементом которых является расширительный бак. Данный конструктивный элемент служит для предотвращения избыточного давления в системе, которое может возникнуть за счет расширения теплоносителя при повышении его температуры. Они являются обязательным атрибутом систем отопления, пожаротушения, широко используют расширительный бак для водоснабжения.

На рынке представлен широкий ассортимент всевозможных расширительных баков различного объема, которые отличаются конструктивными особенностями, но принцип действия у них схож.

На рынке представлен широкий ассортимент расширительных баков под любую скважину или систему отопления

Расширительные баки для систем отопления и водоснабжения встречаются двух типов: закрытые (мембранные) и открытые.

Расширительный бак открытого типа

Расширительный бак открытого типа представляет собой емкость, в дне которой имеется резьбовой соединитель с системой отопления. Размещают этот бак в самой высокой точке системы отопления. В современных системах отопления его используют редко, поскольку он обладает довольно внушительным перечнем недостатков:

  • негерметичен, что приводит к коррозии;
  • громоздкий, большой бак даже может быть шире дверного проема;
  • не может работать при высоком давлении системы;
  • уровень воды в таком баке зависит от объема жидкости в системе.

Мембранный бак закрытого типа

В отличие от открытого, мембранный расширительный бак является закрытым и лишен перечисленных недостатков. Он представляет собой герметичную емкость, баллонного или плоского типа, чаще всего овальной или шарообразной формы, полость которой разделена резиновой термостойкой мембранной. Мембрана бывает баллонного или диафрагменного типа. Диафрагменные мембраны используют в расширительных баках небольшого объема. Баки с мембранной баллонного типа являются более долговечными, поскольку вода находится внутри мембраны, не соприкасаясь со стенками бака. К тому же мембрану баллонного типа можно заменить, если она выйдет из строя.

Популярные статьи  Как сделать дровник для хранения дров: как построить самому, видео

Принцип работы расширительного бака в случае включения в систему отопления

Внутри бака образовываются две камеры – воздушная и жидкостная. Воздух (или газ) сжат и находится под определенным давлением. В воздушной камере – устанавливают специальный клапан для стравливания воздуха при избыточном давлении в системе.

Принцип работы расширительного бака мембранного (закрытого) типа заключается в том, что теплоноситель, нагретый в замкнутом контуре, расширяется. В то время, когда прирост объема достигает бака, мембрана растягивается, доля воздушного пространства уменьшается. Давление в баке и всей системе увеличивается. Обязательным требованием при его установке является наличие предохранительного клапана и манометра.

Правила установки

Особых отличий в системе подключения расширительных баков для водоснабжения нет – что горизонтальные, что вертикальные установки подсоединяются одинаково

Скорее, нужно обращать внимание на само помещение, где будет монтироваться установка. Бак должен быть установлен таким образом, чтобы к нему был беспрепятственный доступ для обслуживания

Также во время установки всей системы следует предусмотреть необходимость демонтажа устройства в случае его замены, ремонта. Следует заземлить бак, чтобы не произошло такого явления, как электролитическая коррозия. Между насосным оборудованием и участком подключения бака не должно быть ничего, что будет создавать гидравлическое сопротивление в системе.

Расширительный бак для холодной воды: обзор баков, какой лучше купить

Принципиальная схема размещения мембранного бака

Расширительный бак – обязательный элемент любой автономной системы водоснабжения или отопления. Он поможет создать оптимальное давление воды и будет оберегать трубы от гидроударов, а также обеспечит домочадцев некоторым запасом воды. Но работать «как надо» установка будет только в случае ее правильного выбора.

Расширительный бак для холодной воды: обзор баков, какой лучше купить

Расширительный бак для водоснабжения: выбор, установка, монтаж

Расширительный бак для холодной воды: обзор баков, какой лучше купить

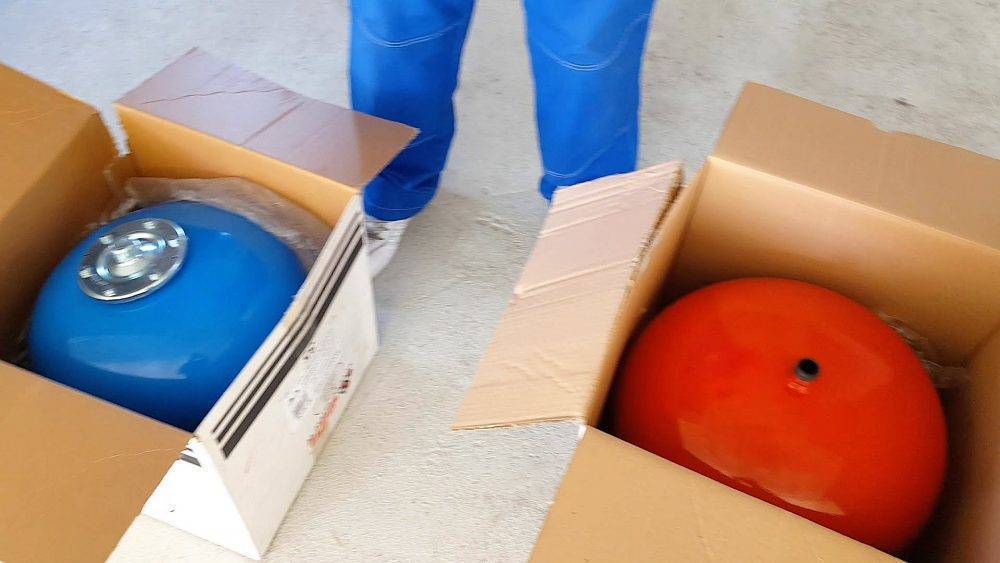

Выбор расширительного бака для систем отопления и водоснабжения

Расширительный бак для холодной воды: обзор баков, какой лучше купить

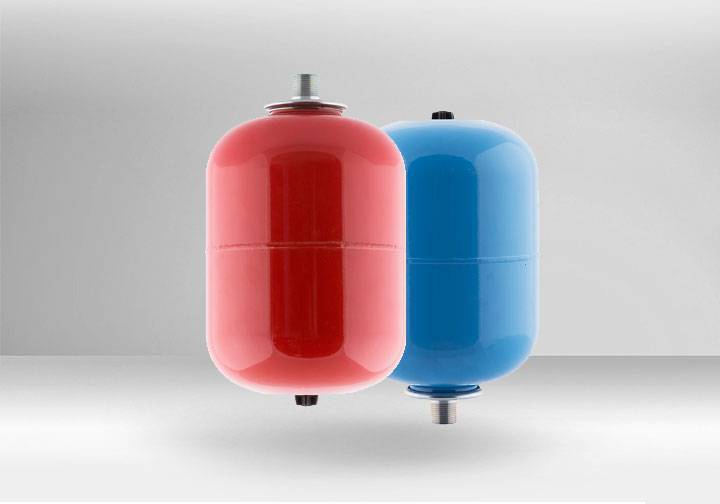

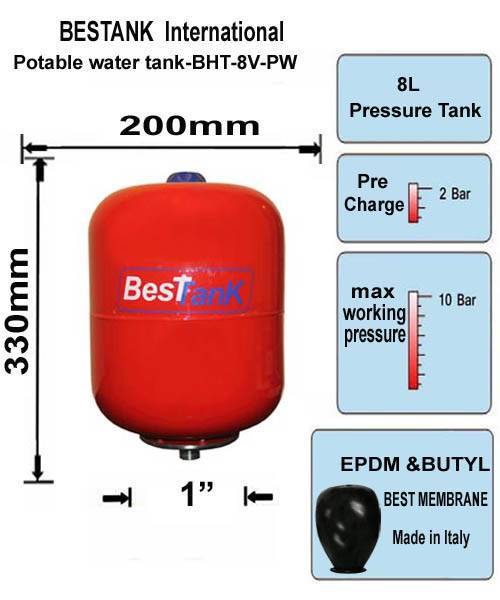

Мембранный расширительный бак

Расширительный бак для холодной воды: обзор баков, какой лучше купить

Разновидность прибора с жестко закрепленной мембраной

Расширительный бак для холодной воды: обзор баков, какой лучше купить

Закрытый или мембранный

Расширительный бак для холодной воды: обзор баков, какой лучше купить

Открытый

Расширительный бак для холодной воды: обзор баков, какой лучше купить

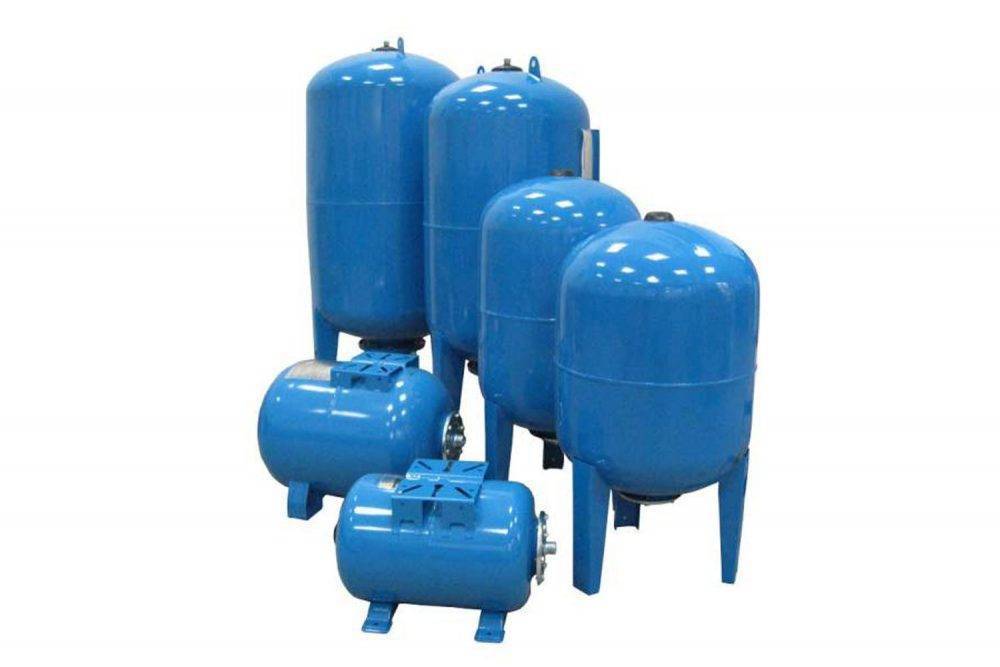

Расширительные баки «Джилекс»

Расширительный бак для холодной воды: обзор баков, какой лучше купить

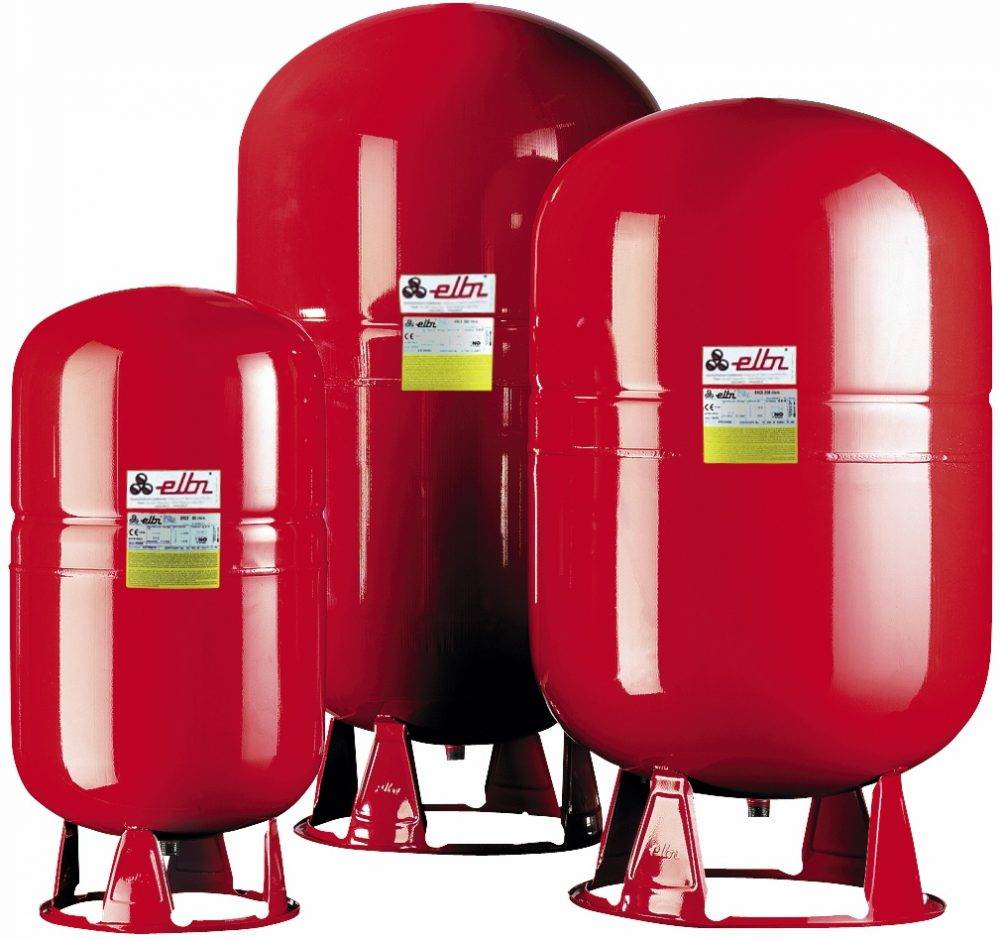

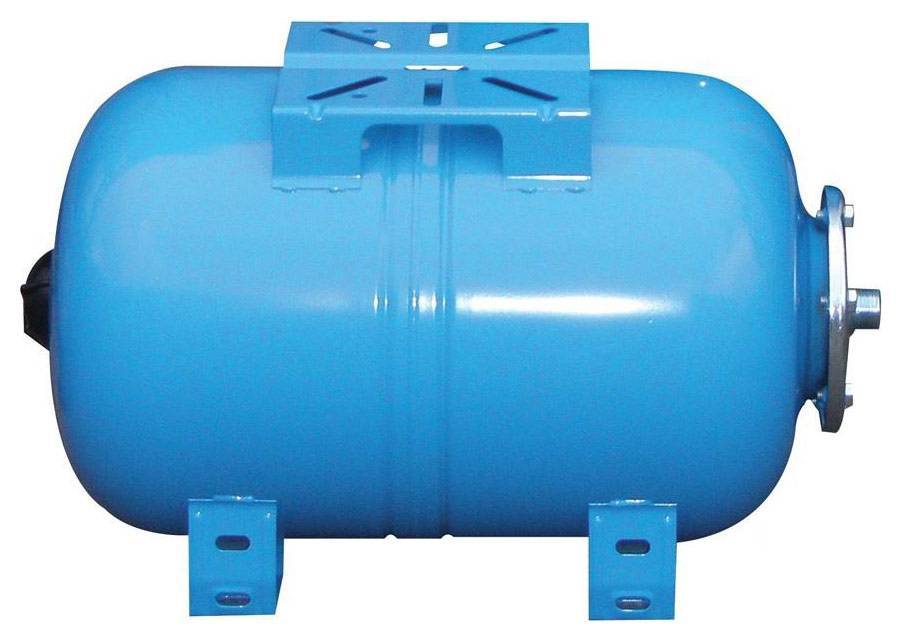

Баки Elbi горизонтального способа

Расширительный бак для холодной воды: обзор баков, какой лучше купить

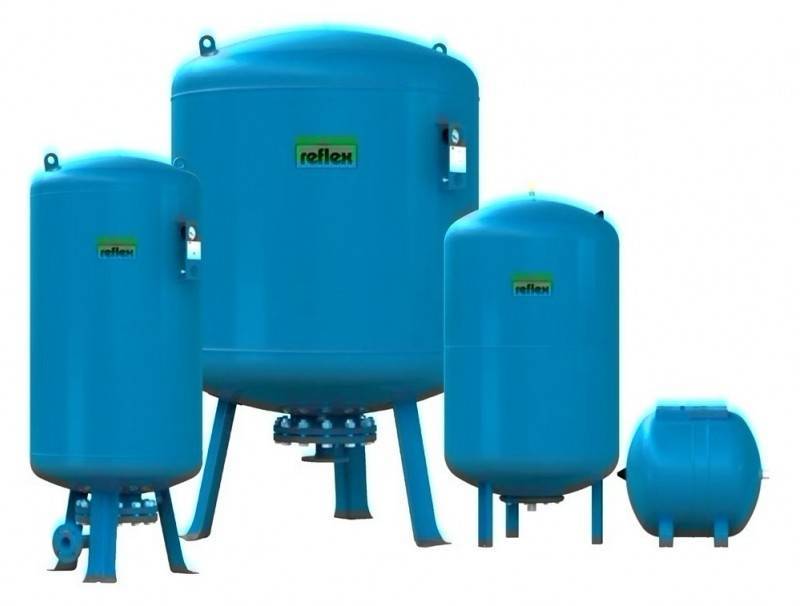

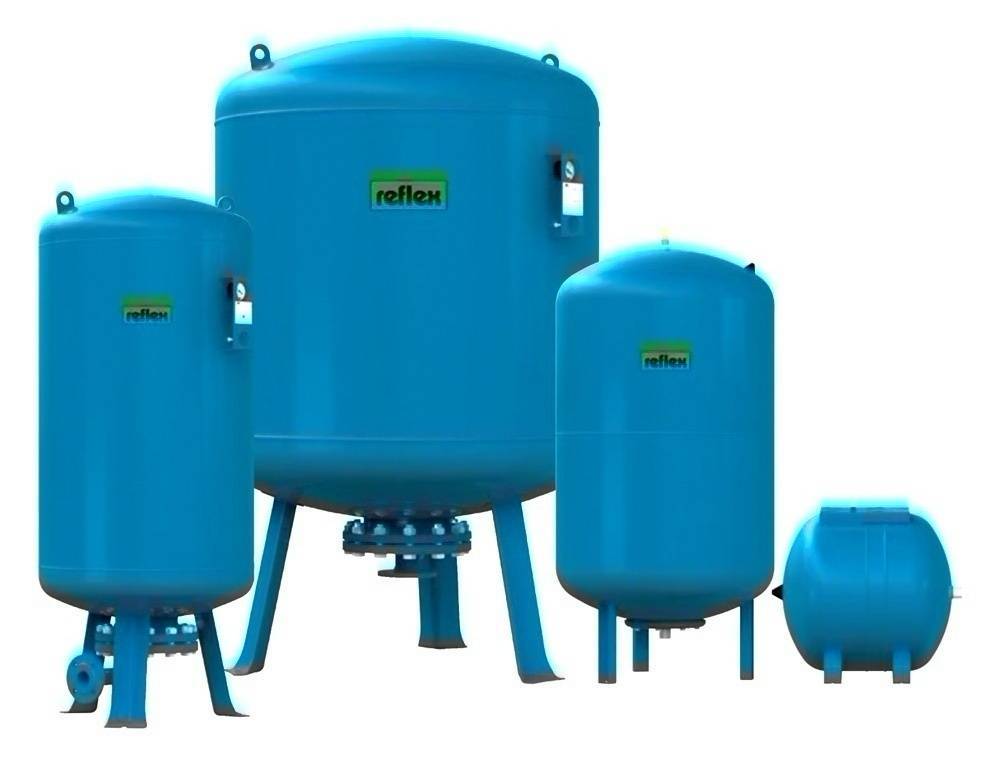

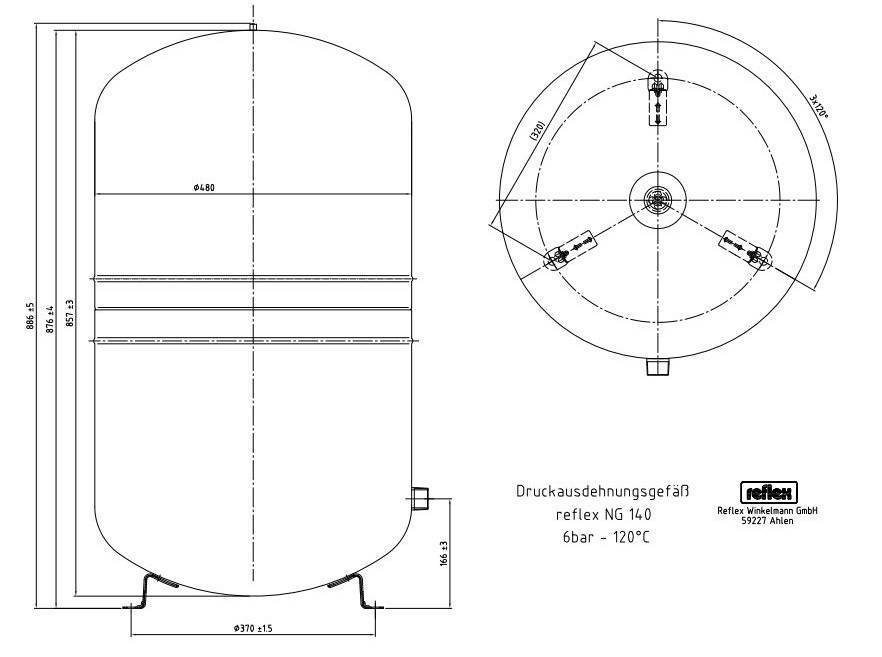

Баки Reflex

Расширительный бак для холодной воды: обзор баков, какой лучше купить

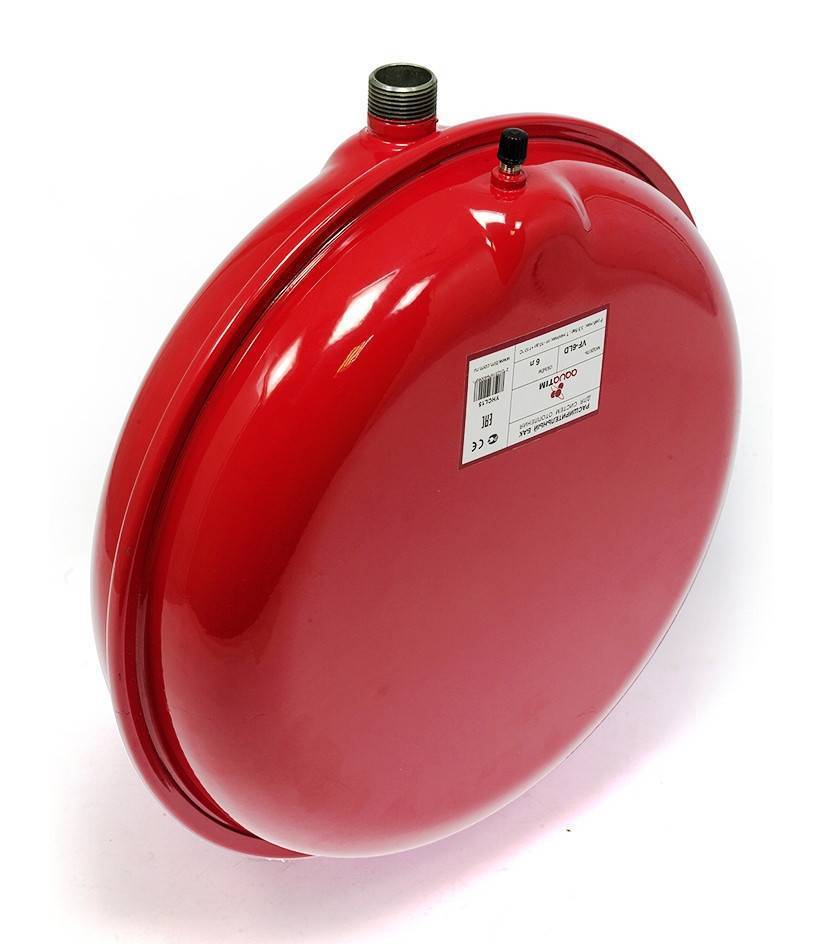

Бак расширительный Zilmet, 6л

Расширительный бак для холодной воды: обзор баков, какой лучше купить

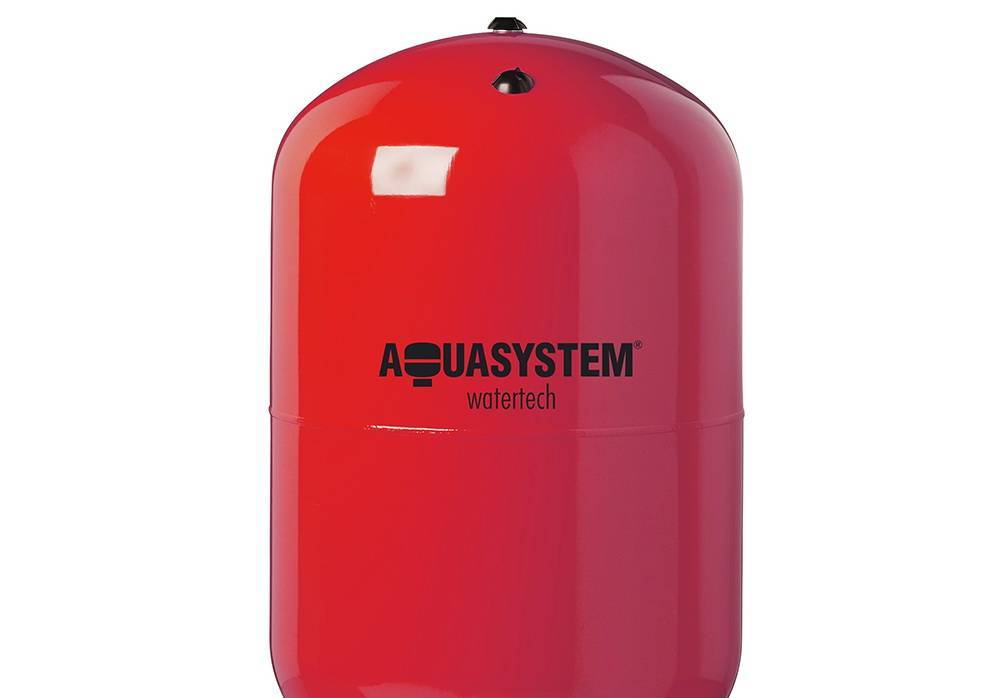

Расширительный бак Aquasystem

Расширительный бак для холодной воды: обзор баков, какой лучше купить

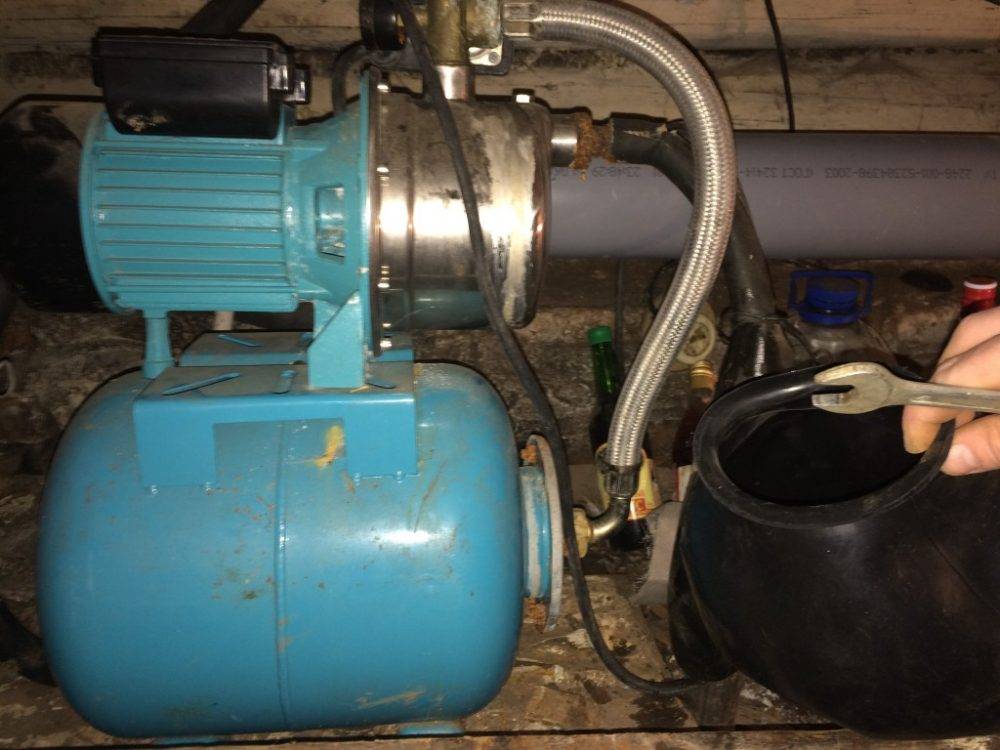

Замена груши расширительного бака

Расширительный бак для холодной воды: обзор баков, какой лучше купить

Рассчитываем нужный объем расширительного бака

Расширительный бак для холодной воды: обзор баков, какой лучше купить

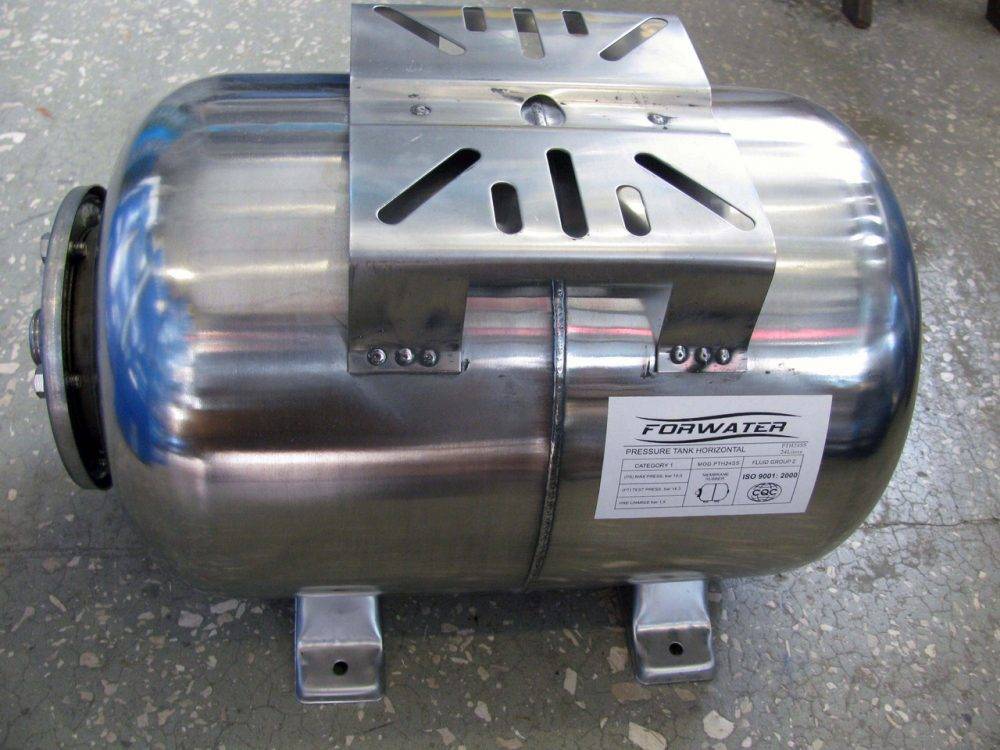

Расширительный бак FORWATER, 24 л, нержавейка

Расширительный бак для холодной воды: обзор баков, какой лучше купить

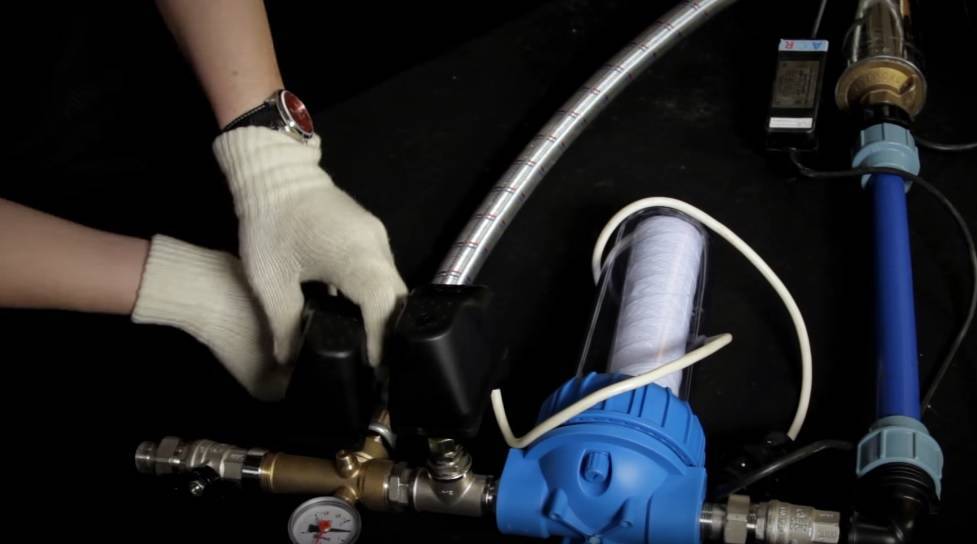

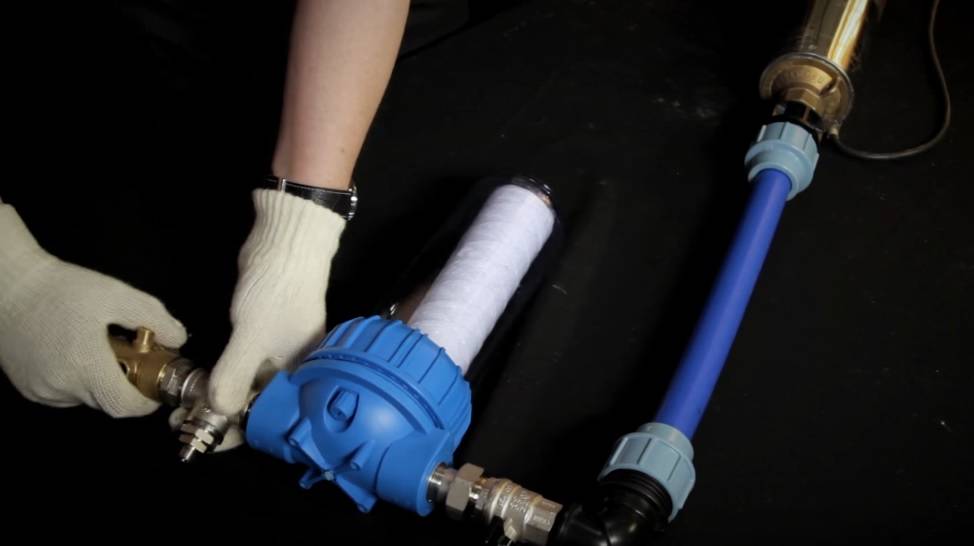

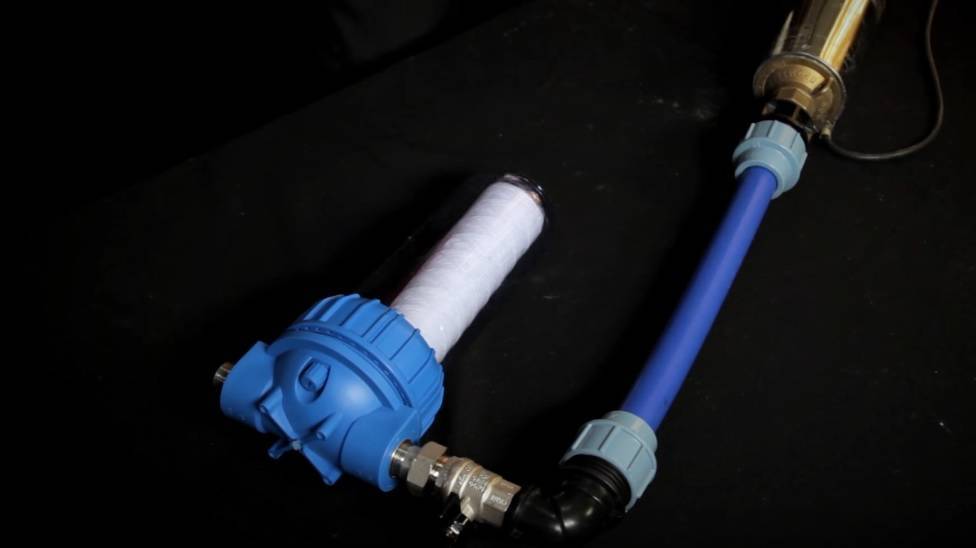

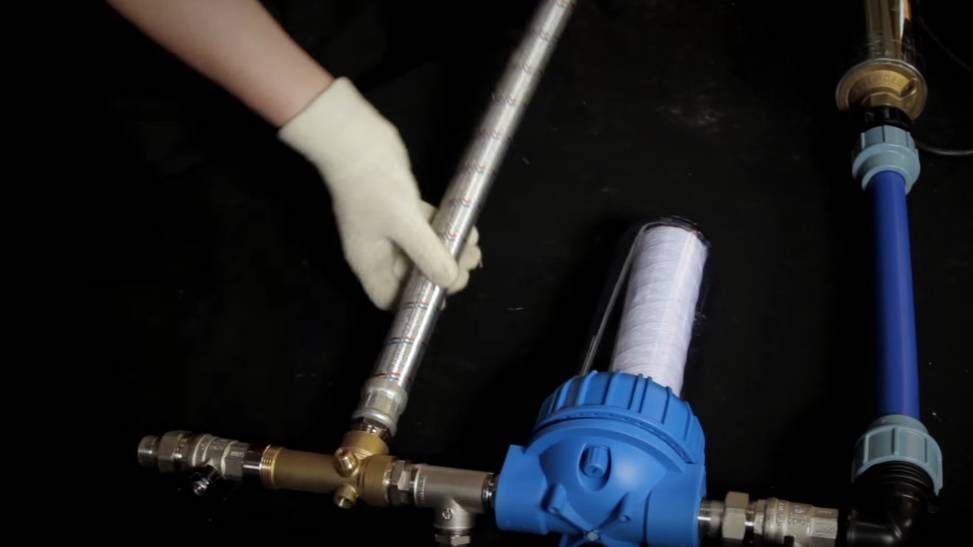

Подключение фильтра

Расширительный бак для холодной воды: обзор баков, какой лучше купить

Далее нужно установить тройник, переходники, шаровой кран, «пятивывод» для будущего подключения манометра, гидроаккумулятора и реле сухого хода

Расширительный бак для холодной воды: обзор баков, какой лучше купить

Подключение к системе

Расширительный бак для холодной воды: обзор баков, какой лучше купить

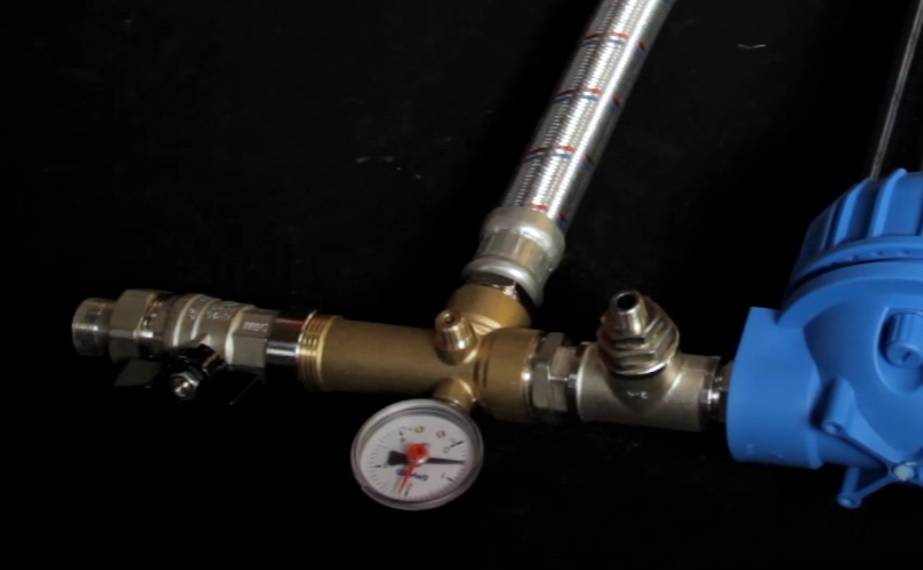

Установка манометра

Расширительный бак для холодной воды: обзор баков, какой лучше купить

Подключение реле сухого хода

Расширительный бак для холодной воды: обзор баков, какой лучше купить

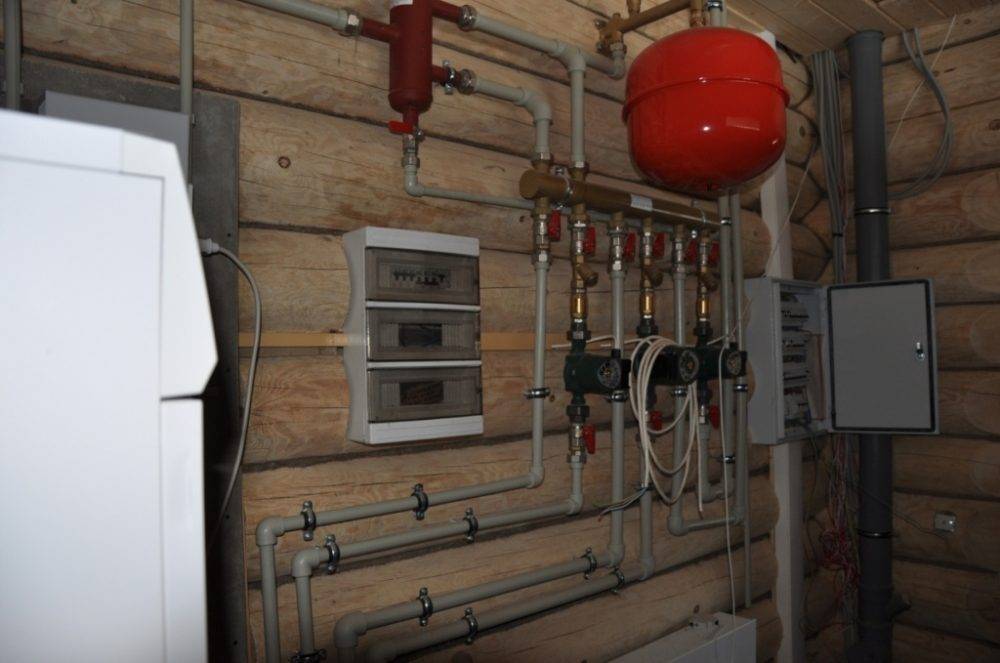

Расширительный бак для водоснабжения, коллектор

Расширительный бак для холодной воды: обзор баков, какой лучше купить

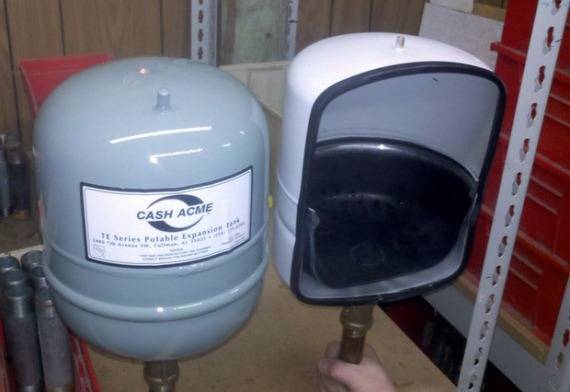

Заменяемая мембрана расширительного бака

Расширительный бак для холодной воды: обзор баков, какой лучше купить

Схема работы гидроаккумулятора

Расширительный бак для холодной воды: обзор баков, какой лучше купить

Гидроаккумулятор в системе водоснабжения

Расширительный бак для холодной воды: обзор баков, какой лучше купить

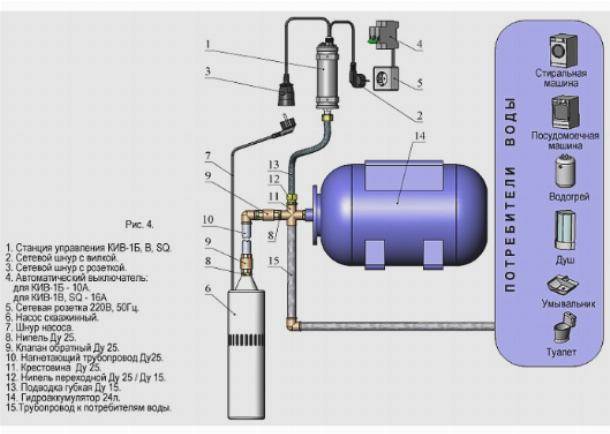

Водоснабжение частного дома из скважины с использованием расширительного бака

Расширительный бак для холодной воды: обзор баков, какой лучше купить

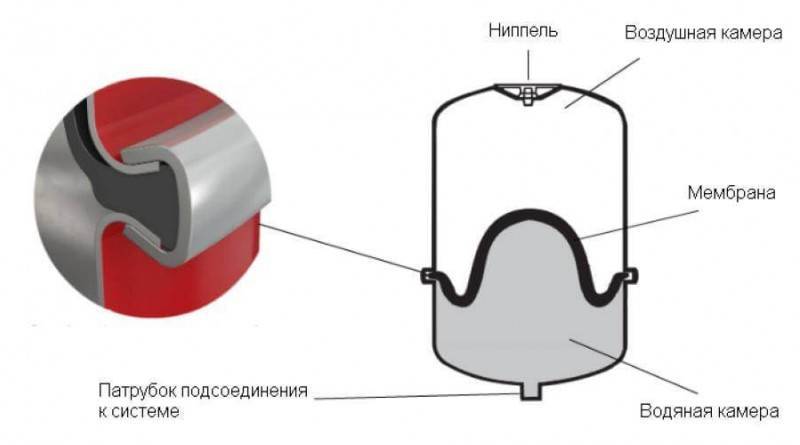

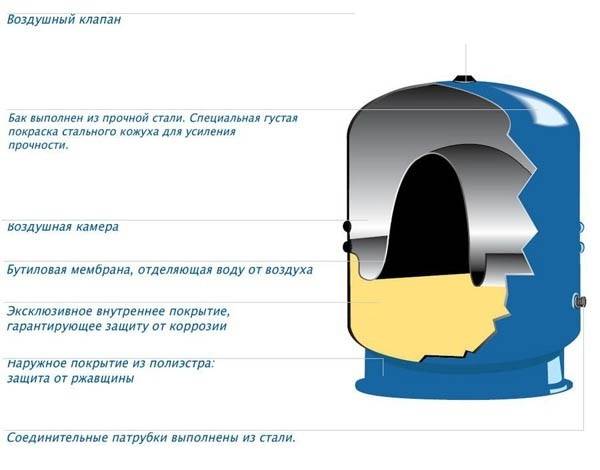

Принцип работы закрытого расширительного бака

Расширительный бак для холодной воды: обзор баков, какой лучше купить

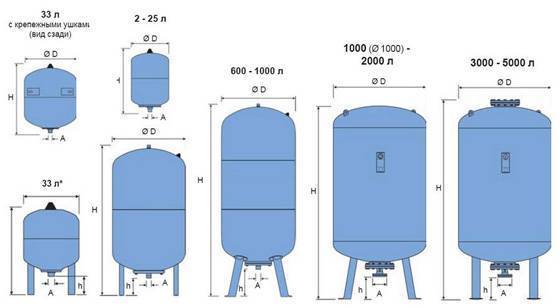

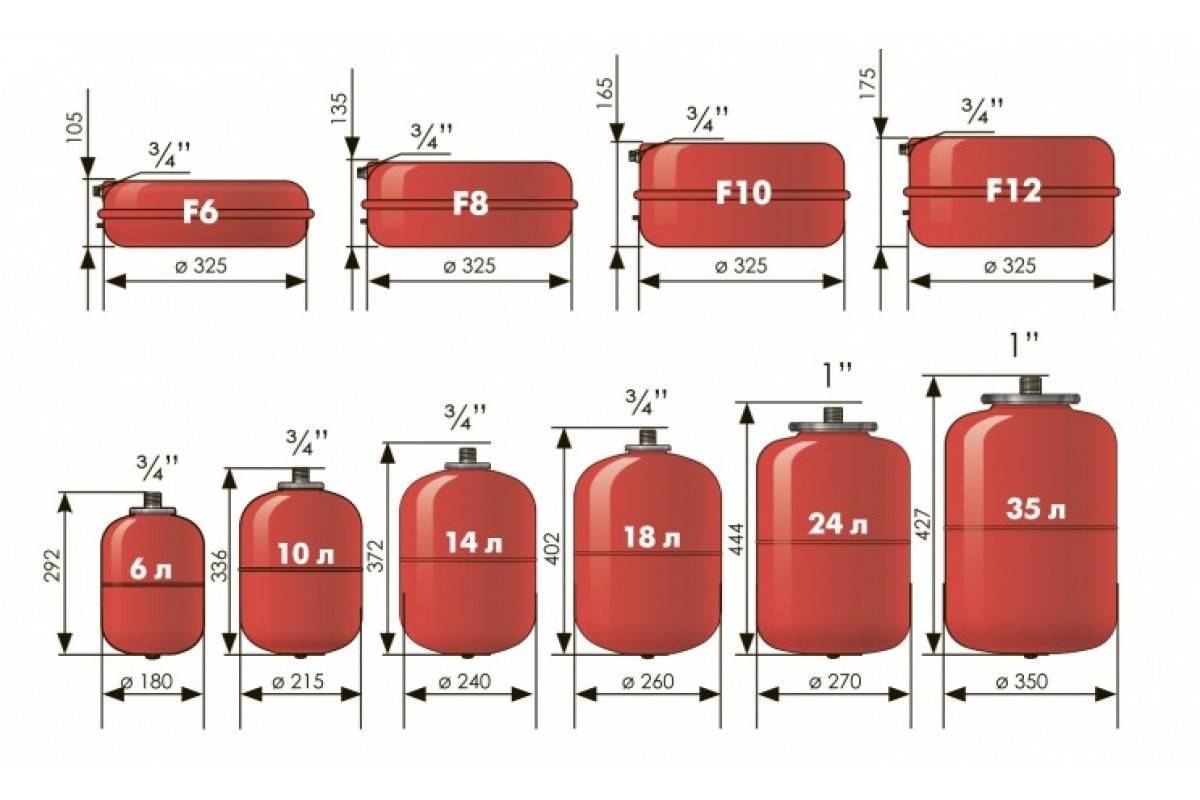

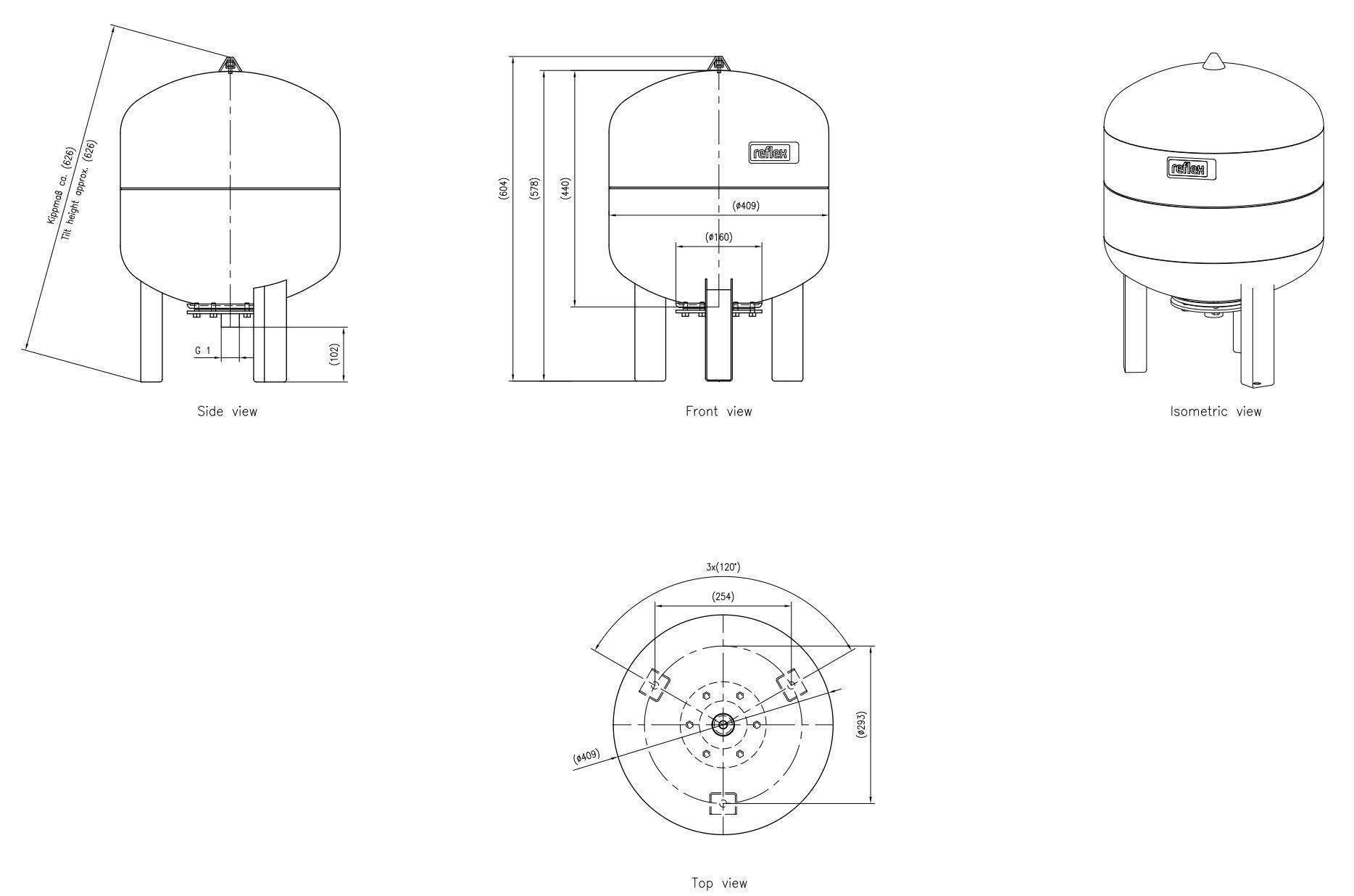

Размеры расширительных баков

Расширительный бак для холодной воды: обзор баков, какой лучше купить

Расширительный бак мембранного типа

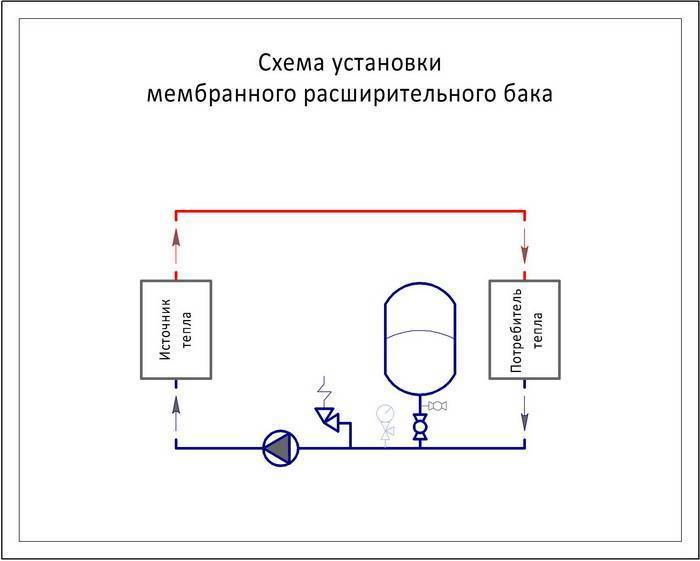

Принципиальная схема размещения мембранного бака

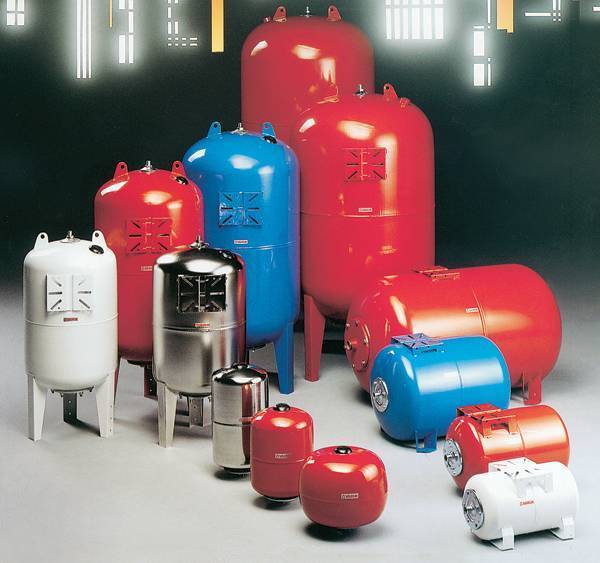

Популярные модели

Сейчас на рынке представлен огромный ассортимент различных расширительных баков от всевозможных производителей. Модели отличаются друг от друга качеством, размерами, формой и даже цветом, хотя по принципу действия похожи друг на друга. Подобрать бак под конкретную систему водоснабжения труда не составит

Следует обратить внимание на модели баков от следующих и итальянские Elbi, Aquasystem, а также Refix (Reflex), Zilmet. ак рассчитать объем воды в системе отопления, Вы можете прочитать в нашей статье

Преимуществами баков являются полное отсутствие риска появления воздушных пробок в системе и отсутствие контакта воды с воздухом, за счет чего исключено испарение жидкости, а ржавчина не повреждает трубы. Бренд выпускает баки различных объемов – от 6 до 700 литров. Недостаток емкостей заключается в том, что съемные мембраны бывают лишь у установок объемом свыше 24 литров. Кстати, диафрагма выполняется из качественного EPDM – этилен-пропилен-диен-каучука. Баки «Джилекс» экономны, долговечны, недорогие, но при этом надежны и могут иметь различную форму.

Расширительные баки «Джилекс»

Баки Elbi имеют все необходимые документы, в том числе сертификат соответствия и санитарно-эпидемиологическое заключение, позволяющее смело использовать их в жилых домах. Бывают вертикальные, горизонтальные, а также для санитарной воды. Вертикальные емкости относятся к серии AS/AC и имеют сменные диафрагмы, могут быть разного объема – от 5 до 25 литров – и используются в домашних системах водоснабжения, а также в системах полива и других установках, не нуждающихся в мощном напоре воды. Мембраны внутри емкостей выполнены из EPDM, рабочая температура колеблется от -10 до +99 градусов. От коррозии бак защищен стойкой краской.

Баки Elbi горизонтального способа установки относятся к серии AFH и имеют сменные мембраны. Вместимость у них больше, чем у предыдущей серии – от 25 до 100 л воды. Такие установки уже могут применяться и на небольших производствах. Баки выполняются из прочной стали и имеют специальную площадку для крепления насоса.

Баки Elbi горизонтального способа

Баки Refix подходят для использования в системе как технического, так и питьевого водоснабжения и являются отличными гидроаккумуляторами. Все части, контактирующие с водой, защищены от ржавчины, а жидкость прекрасно хранится внутри резиновых груш. Модели DD, DE разработаны для использования в целях водосбережения, применяются в системах питьевого водоснабжения, идеальны для использования в условиях с повышенным уровнем образования ржавчины. В баках серии DE имеется груша, которая заменима только в моделях объемом свыше 50 л. У моделей серии HW, предназначенных для систем индивидуального водоснабжения, есть также ножки для установки на полу и место для крепления насоса.

Баки Reflex

Международная компания Zilmet уже более 50 лет удерживает высокие позиции на рынке оборудования, а в Европе считается крупнейшим производителем расширительных баков. Их устройства Hydro-PRO используются для работы с любой водой в различных типах установок. Оборудование изготавливается из углеродистой прочной и качественной стали, а также при производстве используется специальная внутренняя MIG-сварка, благодаря которой получается избежать повреждений мембран из бутиловой резины. Внутри баки покрыты высокопрочной порошковой смолой, которая предотвращает возникновение ржавчины при длительном контакте с влагой. Диапазон рабочих температур – от -10 до +99 градусов.

Бак расширительный Zilmet, 6л

Баки Aquasystem имеют сменные мембраны и бывают различных объемов – от 8 до 50 литров. Максимальное давление теплоносителя составляет 0,5 МПа, а воздуха – 0,15 МПа. Диапазон рабочих температур оборудования варьируется от -10 градусов до +110. Изготавливаются баки из черной стали, окрашенной порошковой краской.

Расширительный бак Aquasystem

Заменяемая мембрана расширительного бака

В отношении качества оборудования стоит особое внимание уделить каучуку, из которого изготавливается диафрагма. Хорошая резина – не только залог долгой службы оборудования, но и безопасность тех, кто будет пользоваться водой из оборудованной баком системы водоснабжения

Популярные статьи  Сколько стоит отделать дом сайдингом?

Расширительный бак для водоснабжения, коллектор

Обслуживание расширительных баков

Дляобеспечения длительной эксплуатации расширительного бака необходимопридерживаться определенных правил его обслуживания. К ним относится:1) Обязательная проверка бака на внешние повреждения ( коррозию, подтеки, вмятины) один раз в полгода. При обнаружении повреждений обязательно устранить их причину.

2) Каждые полгода необходимо сверять начальное давление в газовом отсекена соответствие расчетным показателям. Чтобы проверить начальноедавление газового пространства, бак следует отключить от системыотопления, откачать из него остатки воды и подключить манометр к ниппелюгазовой полости. Если давление окажется ниже давления, установленногопри настройке расширительного бака, то через тот же ниппельнужно накачать бак компрессором.

3) Один раз в полгода обязательна проверка целостности мембраны. Если припроверке давления газового отсека после дренирования остатков воды черездренажный кран пошел под давлением воздух, а давление газовогопространства снизилось до атмосферного, значит мембрана пробита. Приобнаружении дефектов мембрану нужно заменить, если предусмотрена такаявозможность.

4) Если бак не используется длительное время, то нужно слить с него воду и держать в сухом месте.

Что делать с бачком в отоплении?

А вот ради этого я, если честно, и писал статью. Слить водопровод — легко и приятно. Сливать отопление — проблема. Особенно, если учесть, что на дворе мороз, и после заливки будут, как всегда, проблемы с воздухом в трубах.

Какие особенности расширительного бачка, установленного в систему отопления? Особенности есть! В баке для отопления может не быть резиновой груши. Баки для отопления бывают без фланцев. Тогда вместо резиновой груши в баке действительно мембрана. И находится она посередине. И она растягивается. Есть аналогия с грушей? Сложно сказать, но будем считать, что да.

Максимальное давление в системе отопления крошечное. Всего полторы атмосферы. Воды в бачок должно помещаться как можно больше. Таким образом, минимальное давление воздуха тоже должно быть минимальным. На мой-то взгляд, главное — чтобы оно просто было. Причем надо помнить, что в системе отопления с водой есть давление всегда! Просто потому что есть естественный перепад высот, причем значительный.

Таким образом, давление воздуха в пустом расширительном бачке отопления должно быть, кажется, где-то 0.5 бара. Тогда под максимальным давлением воды бачок вместит в себя три четверти своего объема воды. При 25-литровом бачке — 18 литров. И это, похоже, супер-максимум.

Действовать с бачком можно аналогично описанному полностью сдувшемуся бачку из системы водопровода.

Проверили, есть ли в бачке воздух? Для этого нажали ногтем или чем-нибудь подходящим на кнопочку ниппеля. Если не шипит, то подсоединяем насос и подкачиваем воздух, одновременно спуская воду. Спустили четверть объема бака и оставили под давлением в 1.5 атмосферы. Проверили ниппель. Потом спустили немного воды, чтобы давление не было максимальным и все. Считаем, что готово.

Любитель решать задачи, не имеющие решенияДмитрий Белкин.

Источник

В чем различия

Сейчас вкратце я опишу процессы работы в каждом устройстве, чтобы вы поняли в чем отличия в работе.

Как работает расширительный бак

Емкости, которые люди привыкли видеть в красном цвете, предназначены для устранения негативного влияния после нагрева теплоносителя, что приводит к увеличению давления в системе. Поскольку работа котла предполагает закрытый тип разводки без такого оборудования не обойтись, лишней жидкости некуда деться, и ее выталкивает в специально отведенный резервуар в расширительном баке.

Излишек появляется после нагрева любого теплоносителя, приведу пример на обычной воде, коэффициент ее расширения равен 0,3% на каждые 10 градусов набранной температуры. Жидкость по сравнению с газом не обладает какими-либо особыми свойствами сжатия, это обусловлено высокой плотностью.

Расширительный бак для холодной воды: обзор баков, какой лучше купить

Единственным выходом из системы может быть только ее разрыв, чего допускать нельзя. Чтобы избежать этих неловких ситуаций, специалисты разработали довольно практичное и безопасное устройство, но для его корректной работы нужна настройка.

Как работает гидроаккумулятор

Гидроаккумулятор, в отличие от бака работает непосредственно в системе водоснабжения и является ее неотъемлемой частью. Предназначение у двух типов оборудований одно, но сфера действия несколько отличается.

У этого вида агрегата мембрана грушевидная, она будет заполняться до тех пор, пока последний воздух давление практически полностью не уравновесит. Сам элемент изготовлен из пищевой резины, поскольку жидкость должна оставаться пригодной для применения, а за счет особой формы вода не соприкасается с металлом.

Расширительный бак также имеет мембрану, но ее расположение несколько отличается, она делит резервуар на две части. В одной из них находится теплоноситель, а другая заполнена газом или воздухом.

Если сравнивать два вида изделий, то у них я вижу сходства в поддержании нужного количества воды для пользователя, защиту от гидроударов и повышенного давления.

Ведь при каждом резком включении и выключении насоса от этого момента не избавиться. От гидроаккумулятора ожидается, что он какое-то время будет отдавать жидкость на краны без падения напора, чем существенно облегчит работу насосу, продлевая ему срок службы.

Как определить разрыв мембраны?

Другая часто встречающаяся неполадка – разрыв внутренней мембраны гидроаккумулятора. Мембрана сделана из очень прочной резины, и способна выдержать несколько лет службы, периодически наполняясь водой и сжимаясь, выдавливая воду в трубопроводную сеть. Однако, у любой детали имеется предел прочности и определённый срок службы. Со временем мембрана может терять свою упругость и прочность, в итоге разрываясь. Прямым свидетельством о разрыве мембраны служат такие признаки:

  • Давление в системе не равномерное. Кран как бы выплёвывает воду порциями.
  • Стрелка манометра гидроаккумулятора перемещается скачкообразно, от максимума к минимуму.

Чтобы убедиться в прорыве мембраны следует стравить воздух из золотника с тыльной части бака. Если вместе с воздухом, наполняющим за мембранное пространство, выходит вода, то резиновая перегородка точно прорвана, и требует замены. Поменять мембрану вполне возможно своими руками. Для этого в сантехническом магазине приобрести новую мембрану. При покупке внимательно следите, чтобы резиновая комплектующая была именно от вашей модели гидробака.

Затем разбираем гидроаккумулятор, развинчивая соединительные болты. Разорванная деталь удаляется, а на её место ставится новая мембрана. Затем бак собирается, а все соединительные болты равномерно и крепко затягиваются.

Давление в расширительном баке?

Обратитесь к инструкции устройства – как правило, речь идет об уровне 1-3 бар.

Делайте корректировки давления исходя из места расположения расширительного бачка по отношению ко всей системе. Считается, что в резервуаре необходимо поддерживать давление на 0,4 атмосферы ниже, чем в трубопроводе — этого достаточно для нормальной, бесперебойной работы системы. Утверждение справедливо, если бак и трубопровод на одном уровне. Иначе разницу следует увеличивать.

Популярные статьи  Откуда начинать клеить обои в комнате — все способы поклейки + инструкции

Узнать, какое давление в бачке, можно по манометру. Проверить работоспособность прибора можно так: закройте клапаны, чтобы изолировать бак, через несколько минут накачайте, а потом стравите воздух. Если во время манипуляций стрелка двигается — плавно, предсказуемо, то все хорошо — прибору можно доверять. Второй способ: использовать ручной манометр. Одинаковые разъемы у прибора и выпускного клапана бачка позволят просто произвести измерение.

Нельзя допускать ситуации перекачки давления расширительного бака – тогда выдавит всю воду, как следствие – гидроудары при избыточном нагреве. Недостаток давления приведет к срывам предохранительных клапанов – поднимите давление. Например, при помощи насоса от велосипеда или автомобиля через специальный золотник. Также подойдет баллон со сжатым воздухом.

Придерживаясь этих правил, можно выбрать, поставить расширительный бак, который долгое время без проблем поможет сохранять высокое качество горячего водоснабжения в доме.

Читайте так же:

Расширительные баки для систем водоснабжения

Для систем водоснабжения, напольного отопления

не проточные, без запорной и сливной арматуры

мембрана соответствует DIN 4807 T3

в баках объемом 60 литров и более — мембрана заменяемая

на поверхность, контактирующую с водой, нанесено антикоррозийное покрытие

оснащены манометром при диаметре 1000 и более

цвет голубой

предварительное давление 4 бар

Основная функция расширительных баков – поддерживать постоянное давление в системах водоснабжения. Цена данного оборудования в Московской Тепловой Компании доступна широкому кругу потребителей.

Конструктивно расширительный бак для водоснабжения представляет собой емкость определенного объема, внутри которой расположена мембрана, изготовленная из бутла. Горловина мембраны, как и сама мембрана, герметична и соединена с крышкой сосуда съемным патрубком. Все расширительные баки для систем водоснабжения компании Reflex оснащены мембраной, которая может быть заменена в случае выхода из строя оборудования.

Комплектация открытой системы отопления

Минимальная комплектация отопления

Помимо насоса в открытой системе отопления следует подобрать и другие компоненты. От правильности выбора будет зависеть работоспособность и эффективность всей схемы теплоснабжения.

Для правильного расчета открытой системы отопления в первую очередь вычисляется ее номинальная мощность. Если теплоизоляция здания хорошая – можно взять соотношение, что на 10 м² площади потребуется 1 кВт тепловой энергии. Для более точного расчета рекомендуется воспользоваться специальными программами. С их помощью можно составить корректную схему открытого теплоснабжения, вычислить оптимальные характеристики ее компонентов.

Для минимальной комплектации отопительной системы понадобятся такие элементы:

  • Котел;
  • Расширительный бак;
  • Трубопроводы;
  • Радиаторы и батареи.

Требования к последним двум невысокие. Чаще всего для обустройства теплоснабжения применяют полимерные трубы. Но специалисты рекомендуют для разгонного стояка использовать стальную трубу. Это объясняется высокой температурой в этой части системы отопления открытого типа для частного дома.

Выбор котла для открытого отопления

Виды котлов для открытого отопления

В первую очередь необходимо предупредить, что установка газовых и электрокотлов для открытой системы отопления запрещена. Нередко в системе образуются воздушные пробки, которые негативно повлияют на работу оборудования и могут привести к аварийным ситуациям. Поэтому единственной альтернативой остаются твердотопливные модели или котлы, работающие на дизельном топливе.

Установка котла должна выполняться согласно всем требованиям. Он располагается в отдельном помещении, где нельзя хранить топливо. Котельная должна иметь принудительную циркуляцию воздуха. Для оптимизации работы оборудования рекомендуется установка сэндвич-дымоходов.

Помимо этих факторов существуют специфические требования для нормальной адаптации котла открытой системы теплоснабжения:

  • Нельзя устанавливать котлы длительного горения. Они рассчитаны для низкотемпературного режима работы системы. В таком случае расширение теплоносителя будет недостаточно для циркуляции;
  • Если в системе не установлена насосная группа – необходим отдельный монтаж обратного клапана;
  • Котел в системе теплоснабжения открытого типа для частного дома должен располагаться в самой низкой точке схемы.

Если в комплектацию оборудования не входит температурный датчик – его следует установить отдельно. Для точности измерения он монтируется на подающей трубе непосредственно после котла.

Модели расширительных баков для открытой системы

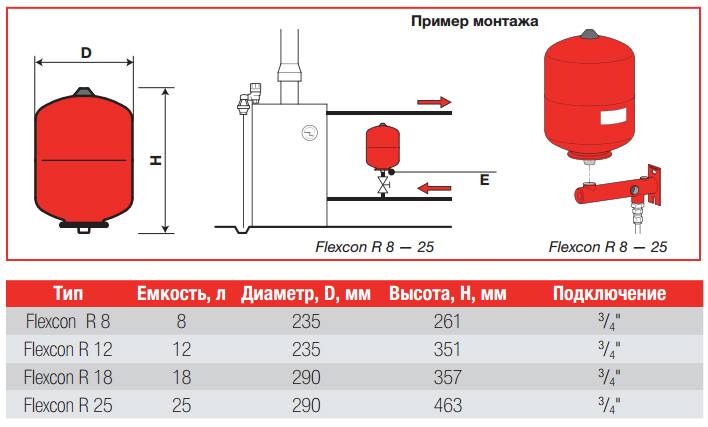

Схема установки и конструкция расширительного бака

Для компенсации теплового расширения теплоносителя и своевременного контроля его уровня необходим монтаж расширительного бака для открытого отопления. Он располагается в самой высокой точке системы и может выполнять сразу несколько функций.

Сначала выполняется расчет оптимального объема расширительного бака открытого типа для систем отопления. Он должен составлять как минимум 5% от количества теплоносителя в системе. В стандартной конструкции есть 3 патрубка, которые выполняют следующие функции:

  • Входящий патрубок. С его помощью происходит подключение расширительного бака к открытой системе отопления. Обычно его диаметр на 1 размер меньше, чем у разгонного стояка, к которому выполняется монтаж. Поэтому необходим переходник;
  • Труба циркуляции. Через нее горячая вода поступает дальше по магистрали;
  • Сигнальный патрубок. Необходим для оповещения о критическом снижении уровня теплоносителя. При открытии крана из него не идет вода – следует дополнить систему.

Способы установки расширительного бака

Дополнительно можно модернизировать расширительный бак для открытого теплоснабжения. В некоторых случаях он может выполнять функцию узла подпитки. Для этого необходим дополнительный патрубок, который подключается к водопроводу. При критическом снижении объема горячей воды можно оперативно дополнить систему, открыв запорную арматуру.

Существует несколько схем монтажа расширительного бака. Для теплоснабжения открытого типа с насосом он может монтироваться на дальнем стояке. Такой вариант применяется редко, так как эффективность подобной схемы крайне низка. Чаще всего расширительный бак устанавливается на ближнем стояке для своевременного контроля состояния отопления.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
