Расчет стропил своими руками: используем в работе онлайн калькулятор

Сращивание встык досками

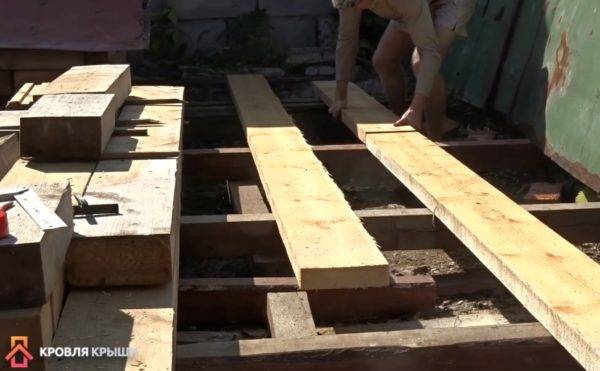

Работы намного удобнее делать на земле, подготовьте ровную площадку. На землю подложите бруски – стропилины придется подрезать, нужен просвет для дисковой пилы. Перед сращиванием точно узнайте длину стропилин. Замерять ее нужно на строении, используйте любые тонкие длинные доски, веревку или строительную рулетку. Если появится ошибка в несколько сантиметров – не проблема. Во время соединения стропильных ног на крыше эта ошибка без проблем устраняется.

Расчет стропил своими руками: используем в работе онлайн калькулятор

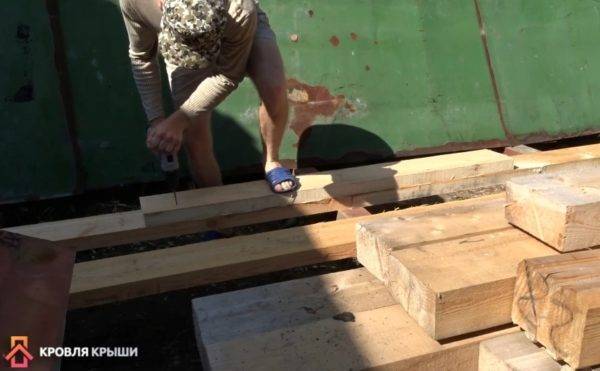

Подготовка всего необходимого

Шаг 1. Положите одну доску на бруски, ровно под прямым углом отрежьте торец. Отрезать лучше ручной электрической циркульной пилой.

Расчет стропил своими руками: используем в работе онлайн калькулятор

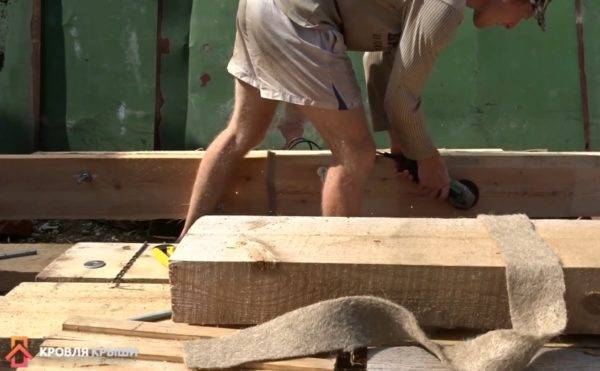

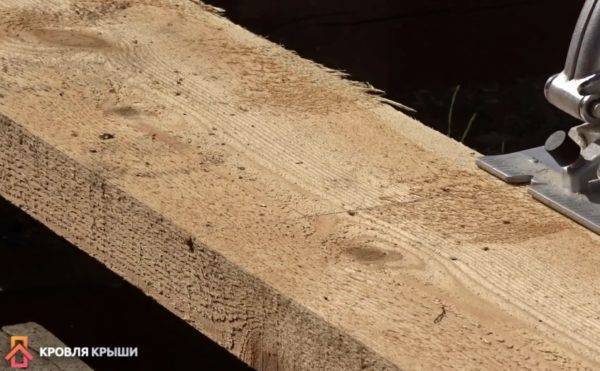

Отрезается торец доски

Доски для стропил довольно тяжелые, во время отрезания придайте им такое положение, чтобы они не зажимали полотно пилы или преждевременно не разламывались во время дорезания. Таким же способом подготовьте и вторую доску

Обращайте внимание, чтобы срез был только под прямым углом. Торцы сращиваемых досок должны плотно прилегать друг к другу по всей поверхности, это нужно для увеличения прочности сращенной стропилины. Дело в том, что даже при ослаблении соединения шпилек торцы во время изгиба будут упираться друг в друга по всей длине среза и держать нагрузку

Шпильки и накладные доски будут удерживать конструкцию лишь от расползания по длине

Дело в том, что даже при ослаблении соединения шпилек торцы во время изгиба будут упираться друг в друга по всей длине среза и держать нагрузку. Шпильки и накладные доски будут удерживать конструкцию лишь от расползания по длине.

Шаг 2. Установите рядом две подготовленные доски для стропилины. Заготовьте доску для накладки. Мы уже упоминали, что ее длина должна быть примерно в четыре раза больше ширины доски. Если скаты крыши имеют небольшой уклон, расстояние между стропилами большое, а крыша будет утепляться минеральной ватой, то нагрузки на изгиб значительно возрастают. Соответственно, длину доски для сращивания надо увеличивать.

Расчет стропил своими руками: используем в работе онлайн калькулятор

Две доски устанавливаются рядом

Шаг 3. Положите накладку на две рядом лежащие доски для сращивания. Довольно часто толщина и ширина досок даже из одной партии отличаются на несколько миллиметров. Если у вас такой случай, то ровняйте доски с той стороны, к которой будет прибиваться обрешетка.

Расчет стропил своими руками: используем в работе онлайн калькулятор

Обрезка доски для сращивания

Расчет стропил своими руками: используем в работе онлайн калькулятор

Накладка уложена на доски

Шаг 4. В шахматном порядке и на нормируемых расстояниях просверлите отверстия под шпильки. Для того чтобы во время высверливания отверстий отдельные элементы не смещались, нужно их временно между собой закрепить. Используйте в этих целях длинные и тонкие саморезы, сколачивать гвоздями не рекомендуется. Они разрезают или разрывают волокна древесины, прочность доски немного уменьшается. Саморезы не режут волокна, а раздвигают их в стороны, после выкручивания доски почти полностью восстанавливают свои первоначальные характеристики прочности.

Расчет стропил своими руками: используем в работе онлайн калькулятор

Доски стягиваются саморезами

Шаг 5. Высверлите отверстия, не располагайте их на одной линии, а то доски могут треснуть во время эксплуатации.

Расчет стропил своими руками: используем в работе онлайн калькулятор

Сверление отверстий

Расчет стропил своими руками: используем в работе онлайн калькулятор

Отверстия готовы

Можно встретить рекомендации после высверливания отверстий разъединять доски и укладывать между ними джут для исключения появления мостиков холода. Это не только напрасный труд, но и вредный. Почему? Во-первых, никакие мостики холода в местах сращивания не возникают, наоборот, они имеют самую большую толщину и, соответственно, самую низкую теплопроводность. Но даже если они появятся, то никаких негативных последствий не будет, это стропильная система крыши, а не комнатное окно или дверь. Во-вторых, джут уменьшает усилие трения между элементами сращивания, а это очень негативно сказывается на их прочности. В-третьих, если на материал попадает конденсат, что весьма вероятно, то удаляться из него влага будет очень долго. К каким последствиям приводит длительный контакт деревянных конструкций с влагой рассказывать нет необходимости.

Расчет стропил своими руками: используем в работе онлайн калькулятор

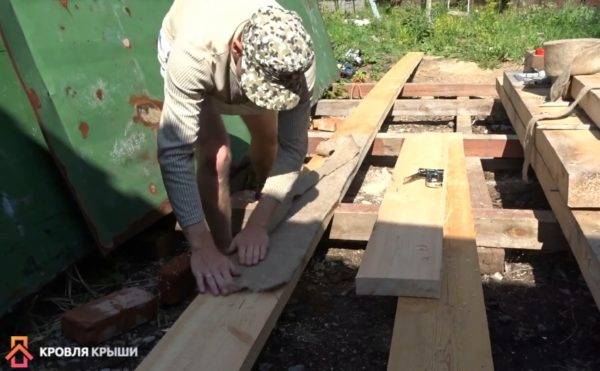

Джут укладывать не стоит

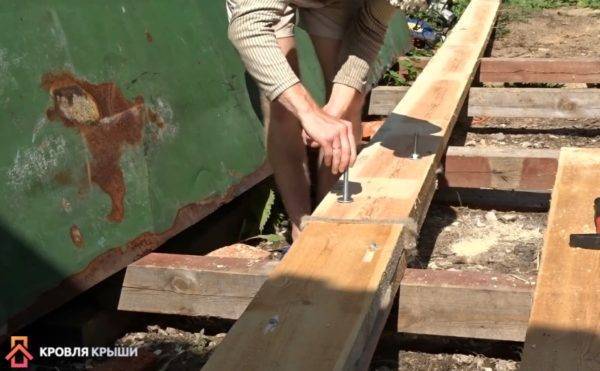

Шаг 6. Вставьте в подготовленные отверстия шпильки, оденьте с двух сторон шайбы и прочно стяните гайками. Рекомендуется стягивать до тех пор, пока шайбы не вдавятся в дерево. Лишнюю длину шпилек можно отрезать круглошлифовальной машинкой с диском по металлу.

Расчет стропил своими руками: используем в работе онлайн калькулятор

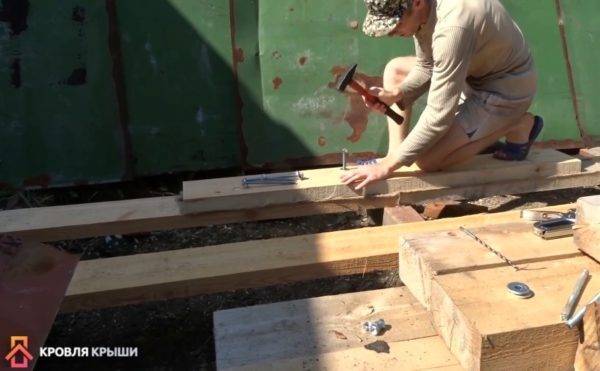

Забиваются шпильки

Расчет стропил своими руками: используем в работе онлайн калькулятор

Закручиваются гайки

Расчет стропил своими руками: используем в работе онлайн калькулятор

Лишняя длина шпилек отрезается

Аналогичным образом сращиваются все остальные стропилины.

Расчет сечения стропильной ноги и затяжки

Проектируя каркас для крыши, в расчет берутся предельные нагрузки между началом деформации конструкции до ее полного разрушения. Большое значение для правильного расчета конфигурации остова крыши имеет ее тип и градус уклона. В каждом случае на покрытие действует сразу несколько сил.

  1. Небольшой угол уклона (покатая крыша). Когда он меньше 25º, на стропила больше действует сила тяжести панелей, утеплителя и самого каркаса. При этом ветровая нагрузка стремится поднять кровлю и оторвать ее от мауэрлата. При плоской конструкции допускается провисание не более 0,05%, а длина стропил должна быть минимальной. Достижение необходимой устойчивости осуществляется за счет уменьшения размера выноса и дополнительной фиксации к стенам дома.
  2. Крутая крыша со сложной формой. Здесь давление на изгиб стропил оказывается минимальное, так как они располагаются под углом к горизонтальным конструкциям. Но сооружение испытывает намного большее давление от воздушных масс, которые стремятся ее опрокинуть. Так называемая парусность является основным врагом крыш с крутыми скатами.

Чтобы вычислить длину и сечение стропил в зависимости от пролета, необходимо воспользоваться такими таблицами:

Толщина снегового покрова. С учетом изменений климата следует ориентироваться на максимальные исторические показатели. Взять нужную информацию можно в местном подразделении гидрометцентра или органе власти. Среднегодовая температура

Популярные статьи  Расширительный бак для отопления

Больше нужно обращать внимание на зимний период. Нельзя исключать возможность обильных осадков с последующим похолоданием. Такие явления приводят к образованию наледи и скоплению на крыше большого объема снега

Именно это чаще всего становится причиной разрушения стропил. Роза ветров. Воздушные потоки оказывают сильное отрывное или вертикальное воздействие на покрытие. Следует учитывать и направление ветра, чтобы придать крыше наиболее оптимальную с точки зрения аэродинамики конфигурацию и расположение относительно сторон света. Прочность (степень прогибаемости) древесины. В большинстве случаев используется ель и сосна. Лиственница и кедр более прочные, но намного тяжелее и дороже, поэтому практически не применяются. 1 сорт ели и сосны выдерживает нагрузку 140 кг/см², 2 сорт — 130 кг/см², а 3 сорт — 85 кг/см². Из этого можно понять, что экономить на материалах не стоит. Вес конструкционных материалов. Речь идет об обрешетке, утеплителе, гидроизоляции и мембране. Если делается мансарда, учитывается вес внутренней отделки потолка и стен, которые закрепляются на стропильной системе

Такие явления приводят к образованию наледи и скоплению на крыше большого объема снега. Именно это чаще всего становится причиной разрушения стропил. Роза ветров. Воздушные потоки оказывают сильное отрывное или вертикальное воздействие на покрытие. Следует учитывать и направление ветра, чтобы придать крыше наиболее оптимальную с точки зрения аэродинамики конфигурацию и расположение относительно сторон света. Прочность (степень прогибаемости) древесины. В большинстве случаев используется ель и сосна. Лиственница и кедр более прочные, но намного тяжелее и дороже, поэтому практически не применяются. 1 сорт ели и сосны выдерживает нагрузку 140 кг/см², 2 сорт — 130 кг/см², а 3 сорт — 85 кг/см². Из этого можно понять, что экономить на материалах не стоит. Вес конструкционных материалов. Речь идет об обрешетке, утеплителе, гидроизоляции и мембране. Если делается мансарда, учитывается вес внутренней отделки потолка и стен, которые закрепляются на стропильной системе.

На основании сопоставления данных делаются расчеты потребности материалов и составляется смета обустройства кровли.

Смета будет зависеть от конфигурации кровли и материала кровельного покрытия

Данный документ состоит из следующих пунктов:

  • мауэрлат;
  • стропильные фермы;
  • обрешетка;
  • контробрешетка;
  • лежни;
  • стойки;
  • опоры;
  • стяжки;
  • прогоны;
  • подкосы;
  • карнизные узлы свеса кровли, фронтонных выносов;
  • сопряжения с трубами, дымоходами и вентиляционными каналами;
  • конструкций под мансардные или вентиляционные окна;
  • крепежные элементы.

Как собрать несущую систему двускатной крыши

  • Для начала выставляют готовые крайние деревянные конструкции, которые образуют завершенный фасад здания. Их выравнивают и укрепляют с помощью временных упоров. Возможно, возникнет необходимость в установке временного крепления: для этого забивают доску, которая будет торчать над стенами. Это маленькое сооружение поможет выровнять первую ферму, но это только в том случае, если стена ровная;
  • Следующим шагом будет установка шпагата между двумя крайними фермами, который ставится там, где заканчиваются стропильные ноги. Горизонтальность натянутого шпагата проверяют специальным уровнем. В случае выявленных отклонений появится необходимость в подпилке стропильных ног одной из фермы, если каждая из них выставлена строго в вертикальном положении. Чтобы убедиться в правильной геометрии крайних ферм, между ними натягивают шпагат;
  • После этого данные фермы надо прикрепить к мауэрлату. Тип выбранной системы определяет способ ее крепления – будут они скользящими или нет;
  • Оставшиеся фермы устанавливают, глядя на натянутые шпагаты. Для подстраховки лучше всего сначала поставить на мауэрлате нужный шаг установки стропил, тем самым проверив правильность нанесения разметки. А уж после этих действий поднимать и расставлять фермы. Для того чтобы во время работы случайно не сбивались поставленные стропила, их скрепляют друг с дружкой временными балками, ставят укосы и распорки. Их можно спокойно снять после набивки обрешетки;
  • Готовую стропильную систему «начинают» гидроизоляционным слоем для укрепления, затем сверху набивают обрешетку. Мембрана должна быть установлена в обязательном порядке во избежание попадания влаги на утепление, ведь если это дело размокнет, то деньги будут выброшены на ветер! Холодные крыши не требуют обязательной гидроизоляции.

Информация по назначению калькулятора

О нлайн калькулятор двускатной (двухскатной) крыши предназначен для расчета угла наклона стропил, количества обрешетки, нагрузки на кровлю, а так же количества необходимого материала для возведения данного типа кровли. В расчете учтены все популярные кровельные материалы, такие как керамическая, цементно-песчанная, битумная и металлическая черепица, ондулин, шифер и др.

Все расчеты выполняются в соответствии с ТКП 45-5.05-146-2009 и СНиП «Нагрузки и воздействия».

Д вускатная (двухскатная, щипцовая) – разновидность форм крыш с двумя наклонными скатами от конька до наружных стен. Данная форма является самой распространенной и самой практичной с точки зрения стоимости, эффективности и внешнего вида. Опирание стропил происходит друг на друга, а их пары соединяются обрешеткой. Стены с торцевой стороны такой крыши, имеют треугольную форму, и называются фронтонами (щипцами). Чаще всего под данным видом кровли устраивается чердачное помещение, освещаемое с помощью небольших фронтонных окон.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация. Д алее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой в правом блоке

Вы так же можете задать свой вопрос, воспользовавшись формой в правом блоке

Д алее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой в правом блоке.

Примерка стропильных ног

Применяя заготовку, замеряется нужная длина стропил, которая берется с запасом, для того чтобы можно было корректировать места соединения с обвязкой. Места стыков отмечаются строительным маркером. Благодаря такой заготовке быстро формируются пары стропильных ног. Изначально устанавливаются элементы по краям каркаса, затем между ними натягивается веревка для точного расположения следующих пар. Закрепляются стропильные ноги друг с другом монтажными скобами и анкерными крепежами, дополнительно укрепляя стропильную пару перемычками ниже конька.

Популярные статьи  Какой аккумуляторный шуруповерт лучше: выбираем из недорогих моделей для дома

https://youtube.com/watch?v=fOlIW8FXVP8

Рассмотрим, какая же стоимость установки стропил на крышу и цена за оказание данных услуг? Зачастую строительные бригады предлагают свои услуги не только за установку стропил (средняя цена 10-20$ за 1 кв. м.), но и за полный объем работ:

  • установка стропильных систем на крышу;
  • монтаж гидроизоляционных и пароизоляционных материалов;
  • укладка кровельных материалов.

Ограничения в использовании онлайн калькулятора

Кровельные калькуляторы, предлагаемые интернет-ресурсами — доступный и очень быстрый способ получить необходимую информацию. Но как любые механизмы, рассчитанные на массового пользователя, такие калькуляторы склонны применять обобщенные приемы вычисления. Хуже всего то, что процесс вычислений скрыт от обратившегося к калькулятору человека; перепроверить информацию на выходе весьма затруднительно.

Калькулятор расчета крыши дома может содержать некие (допустимые) разбросы параметров, которые, тем не менее, скажутся на конечном результате. Среди возможных результатов, которые могут содержать неточные (приблизительные) величины, встречается:

Определение общего количества кровельного материала

Стройматериал никогда не укладывается стык в стык, поэтому площадь поверхности крыши и площадь покрытия всегда будут отличаться. При вычислениях кровельную площадь стандартно увеличивают на 15% — это обеспечивает запас при формировании нахлеста.

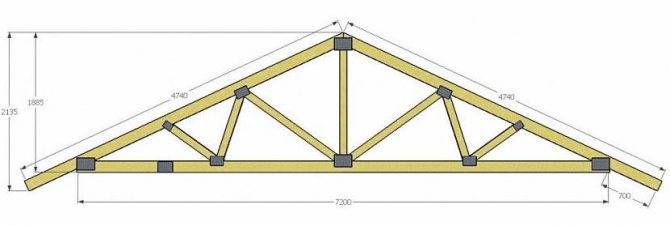

План стропильной системы

Расчет стропил своими руками: используем в работе онлайн калькуляторПлан раскладки стропильных элементов

После проведения всех расчетов и подготовки материала можно приступать к сооружению стропильной конструкции. Для правильного монтажа осуществляется раскладка стропил.

План раскладки таков:

  1. Определяется положение стропильных элементов (ног).
  2. Наносится маркировка на стропильные пары.
  3. Определяется положение пар относительно стеновой конструкции.

План разрабатывается на основе типа стропильной опоры. Для легких кровель можно применять конструкцию из стропильных ног и нижней затяжки. Тяжелые по весу кровельные покрытия нуждаются во включении в стропильную конструкцию дополнительных опорных элементов.

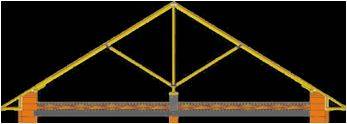

Приведем пример некоторых типов стропильной конструкции:

  1. Наслонная (в качестве опоры для стропильных ног выступает мауэрлат – опорный брус; расстояние между опорами составляет 6 м);

Наслонная система на опарном брусе

  1. Наслонная с ригелем (в этой конструкции монтируется затяжка между стропилами, обеспечивающая устойчивость к прогибу; расстояние опор под стропильные ноги равно 8 м);

Расчет стропил своими руками: используем в работе онлайн калькуляторНаслонная система с ригелем

  1. Наслонная со средней опорой (дополнительно к опорному брусу и стропильным ногам устанавливается под конек стойка, к ней и стропилам крепятся подкосы; это позволяет увеличить прочность и жесткость конструкции, а также шаг между опорами до 12 м).

Расчет стропил своими руками: используем в работе онлайн калькуляторНаслонная со средней опорой

Применение конструктивных мер расчетов и укладки стропил приводит к предохранению крыши от воздействия нагрузок кровельных материалов, ветра, снежного покрова. Грамотный расчет исключает необходимость проведения капитального ремонта до истечения гарантийного срока  применяемых материалов и монтажных работ.
