Как поднять или снизить давление в отопительной системе

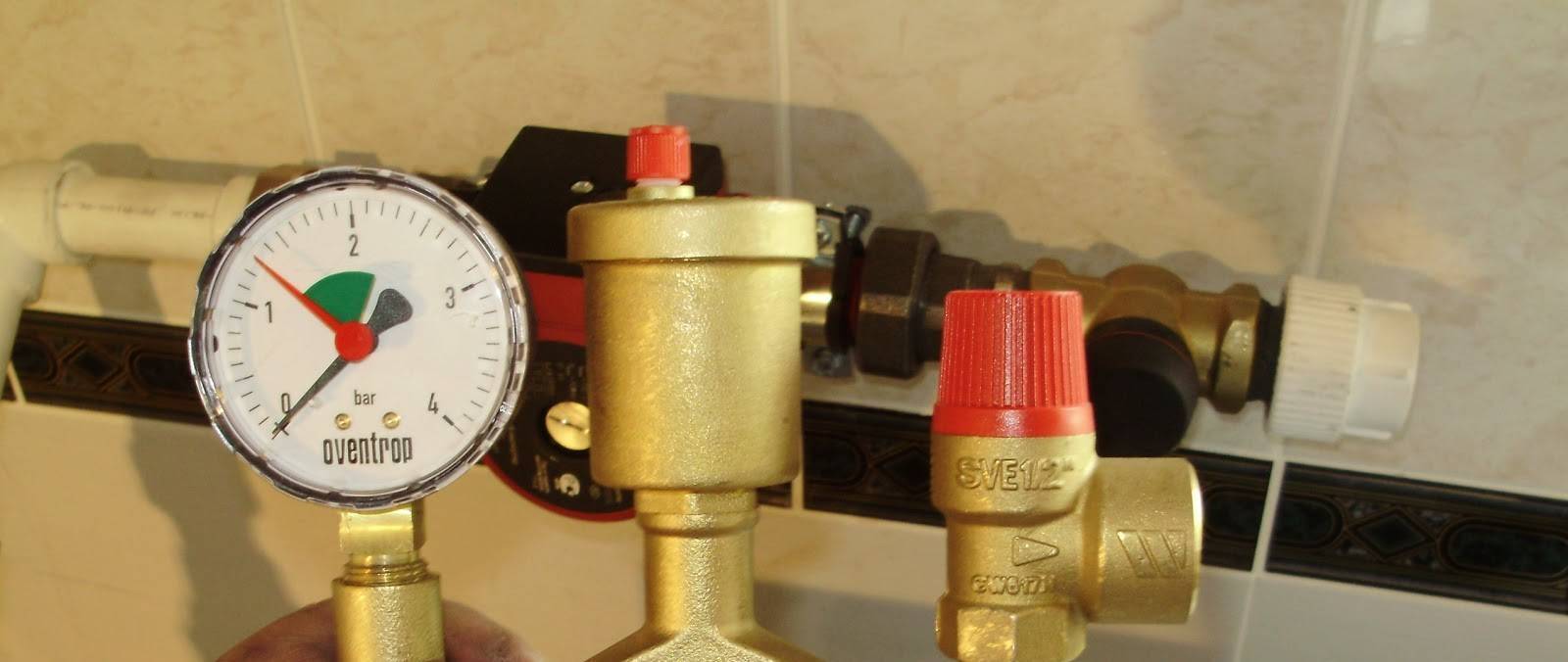

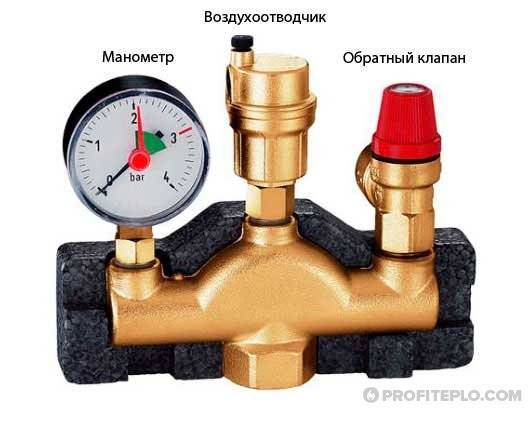

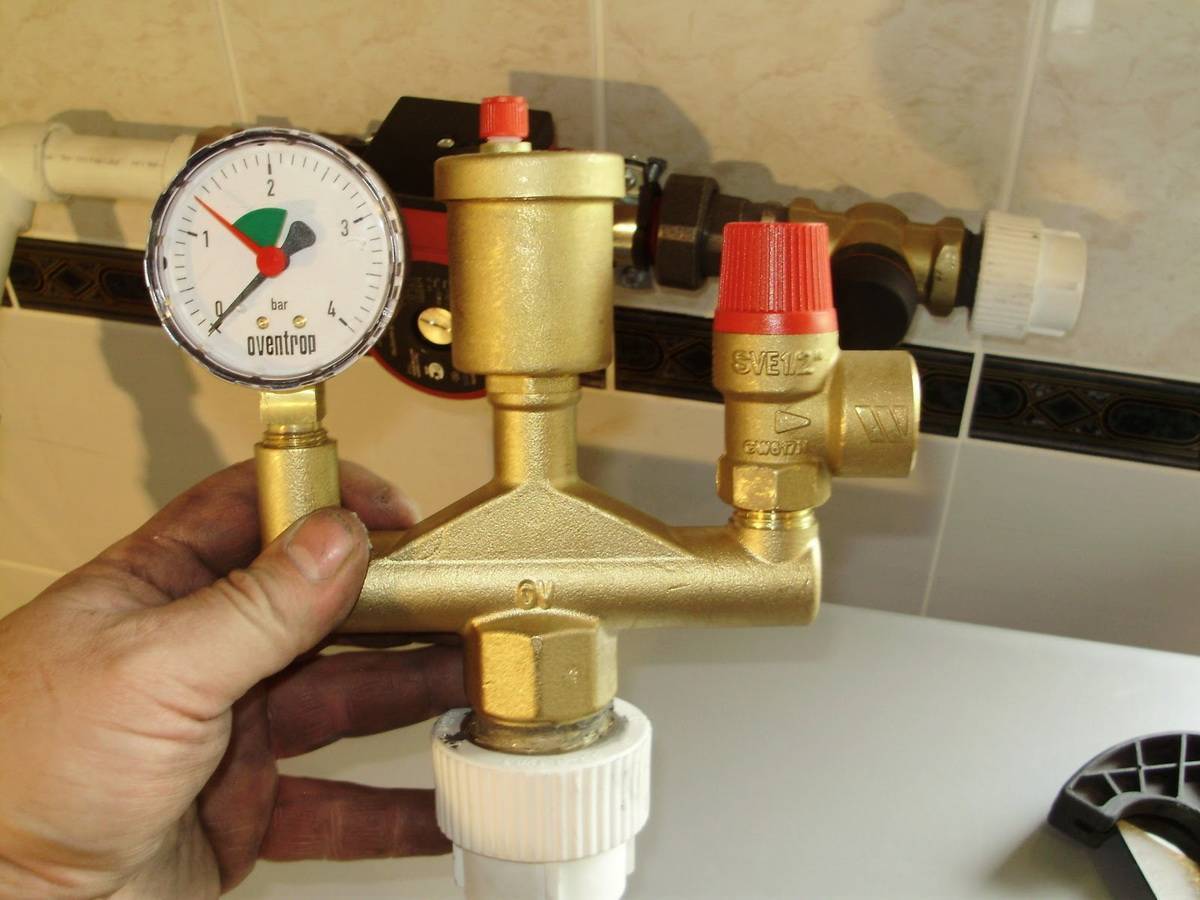

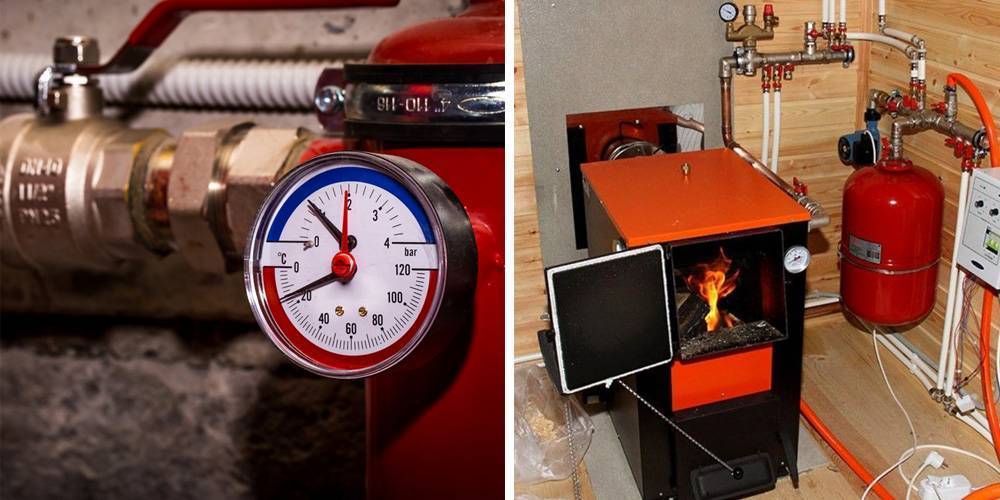

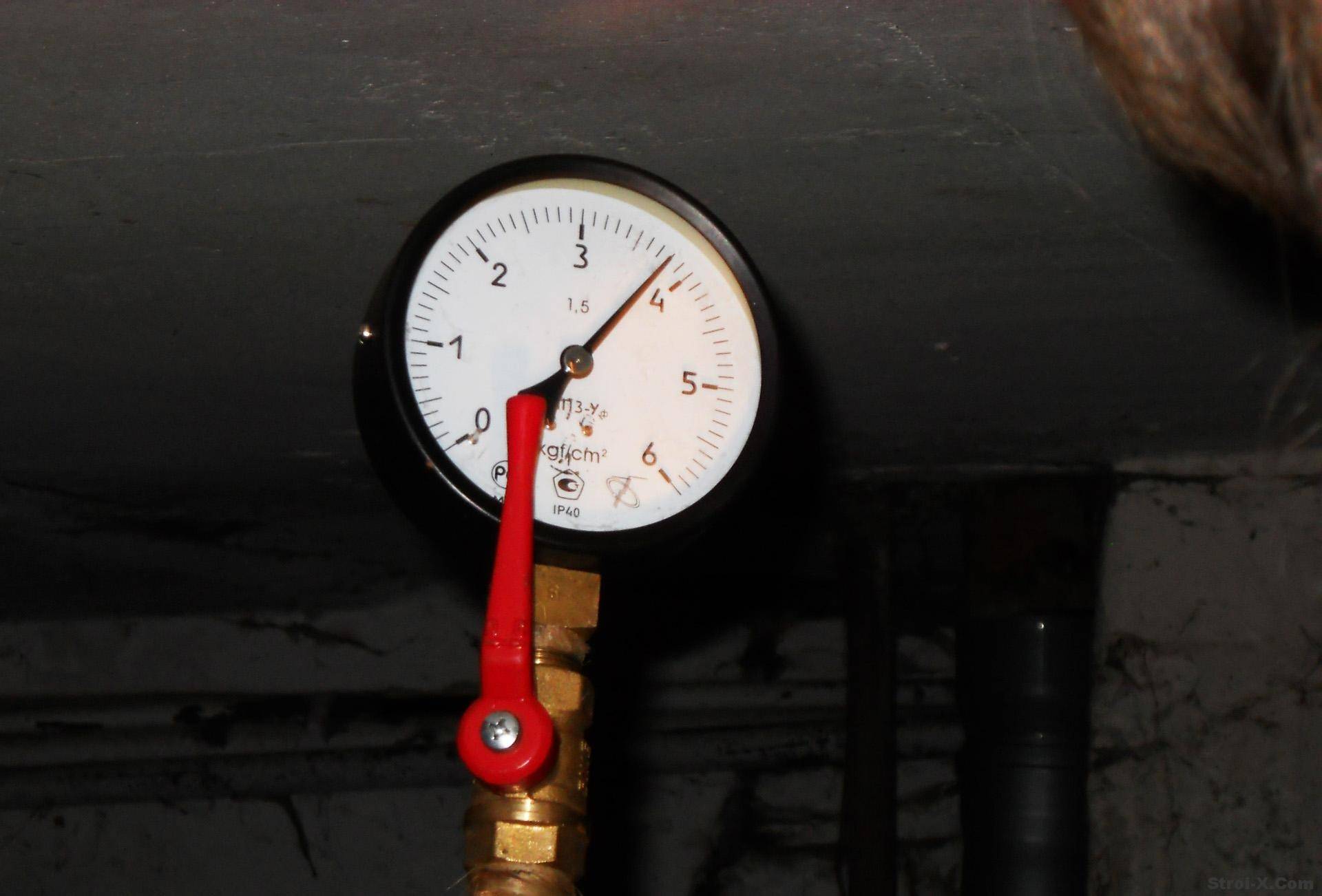

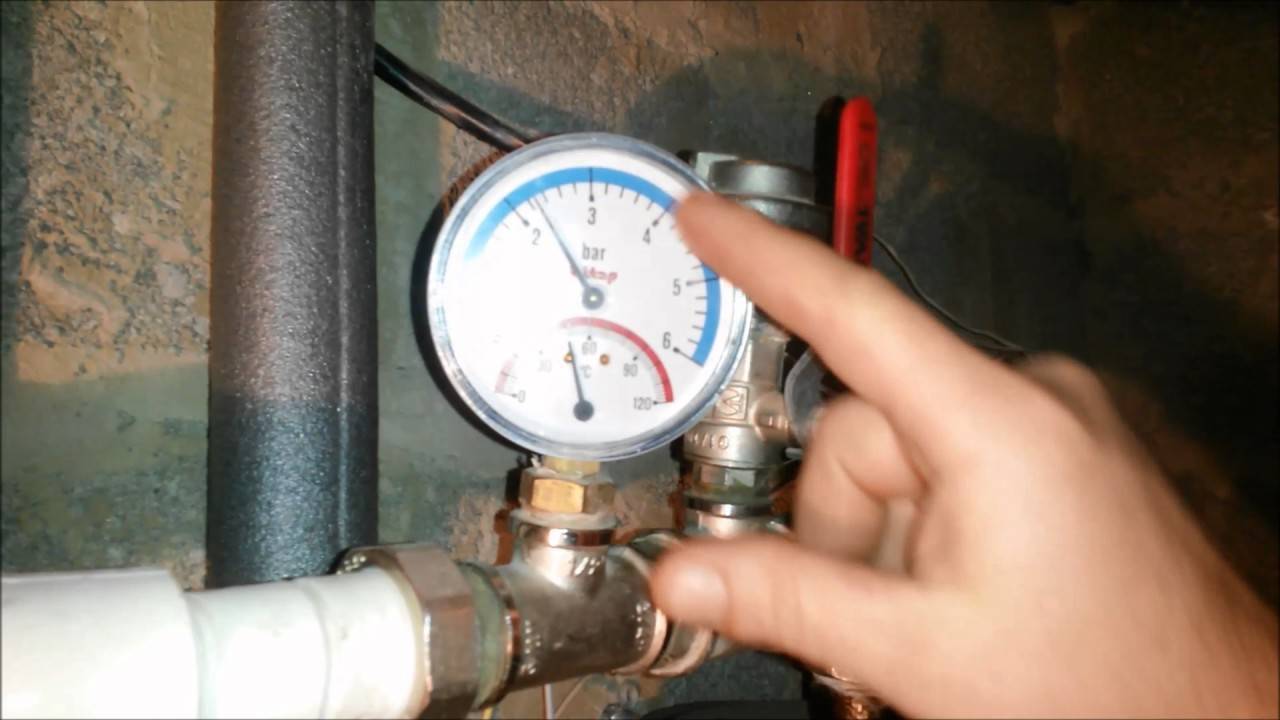

Следить за манометром нужно регулярно. Он имеет несколько зон:

  • Белая зона — напор падает.
  • Зеленый сектор — показатель в норме.
  • Красная зона — увеличение количества атмосфер.

Когда давление начало «скакать», необходимо найти два клапана: нагнетания и стравливания. Как правило, они находятся не конкретно на котле, а рядом с агрегатом. При недостаточном количестве теплоносителя откройте клапан нагнетания. После нормализации показателя закройте кран. Для стравливания запаситесь емкостью, куда будет стекать лишняя вода из контура. Параметр нормализовался? Закрутите вентиль.

Но в некоторых ситуациях могут понадобиться куда более серьезные меры, и самое важное в данном вопросе — найти первопричину перепадов. Группа безопасности на отопление: манометр, воздухоотводчик, обратный клапан

Рабочее давление в системе отопления — проверка нормы, отчего возникают перепады и как с ними боротьсяГруппа безопасности на отопление: манометр, воздухоотводчик, обратный клапан

Существует несколько распространенных причин, по которым показатели давления в трубах отопления начинают «скакать». Наиболее часто случается утечка теплоносителя в местах соединения элементов или в результате повреждения трубопровода. О неисправности «сообщит» падение статического напора. При этом показатель нужно измерять при отключенном циркуляционном насосе. Для проверки контура на герметичность используют разные способы в зависимости от конструктивных особенностей.

В многоэтажных домах с центральным отоплением схема работы следующая:

  • Перед каждым отопительным сезоном для проверки магистрали на герметичность используется холодная вода.
  • Прорывы следует искать в случае, когда за 30 минут напор снизился на 0,06 МПа и более или за 120 минут было отмечено снижение на 0,02 МПа.
  • После проверки холодной водой в систему запускается горячий теплоноситель под максимальным для оборудования давлением.

Пластиковый трубопровод проверяется так:

  • Температура воды и окружающей среды одинаковая. Разница станет причиной роста параметра и тогда при наличии утечки ее не удастся выявить.
  • Напор, в 1,5 раза превышающий нормативное значение, выдерживается 30 минут. При необходимости его подкачивают.
  • Затем показатель резко понижается до отметки в два раза ниже рабочего. При таких условиях система работает полтора часа. Рост показателей свидетельствует о расширении труб и герметичности конструкции.

Рабочее давление в системе отопления — проверка нормы, отчего возникают перепады и как с ними боротьсяОпрессовка системы отопления

В некоторых случаях для проверки герметичности используется воздух. Сначала сливается весь теплоноситель, а затем в трубопровод закачивается воздух. Данный способ удобен при проверке отопительного контура в небольших домах.

Когда статический показатель в норме, поломку нужно искать в котельном оборудовании.

Основными причинами, которые могут снизить давление, являются:

  • Физический износ оборудования, заводской брак или непрофессиональная профилактическая промывка — причины, которые приводят к образованию микротрещин в теплообменнике.
  • Образование большого объема накипи, что часто случается в регионах с жесткой водой. В данном случае поможет установка дополнительных фильтров.
  • Гидроудар, приведший к неисправности битермического теплообменника.
  • Нарушение целостности расширительного бака.
  • Поломка регулятора напора.

Выявив причину возникновения перепадов, необходимо как можно скорее принять меры, дабы избежать аварии:

  • Треснула мембрана расширительного бака: замена поврежденного элемента или полностью емкости в зависимости от модели оборудования.
  • Неправильный расчет необходимого напора в расширительной емкости и ее вместительности: установка нужного оборудования после повторного расчета.
  • Появление воздушных пробок: давление в котле понижается путем удаления воздуха из контура или замены автоматического воздухоотводчика.
  • Вода снаружи попадает в отопительный контур: замена арматуры, которая отделяет отопление от водопровода.

Сила давления на дно сосуда

Возьмем
цилиндрический сосуд с горизонтальным дном и вертикальными стенками,
наполненный жидкостью до высоты  (рис. 248).

Рис. 248. В
сосуде с вертикальными стенками сила давления на дно равна весу всей налитой
жидкости

Рис. 249. Во
всех изображенных сосудах сила давления на дно одинакова. В первых двух сосудах
она больше веса налитой жидкости, в двух других — меньше

Гидростатическое
давление в каждой точке дна сосуда будет одно и то же:

Если
дно сосуда имеет площадь , то сила давления жидкости на дно
сосуда ,
т. е. равна весу жидкости, налитой в сосуд.

Рассмотрим
теперь сосуды, отличающиеся по форме, но с одинаковой площадью дна (рис. 249).
Если жидкость в каждом из них налита до одной и той же высоты , то давление на
дно . во
всех сосудах одно и то же. Следовательно, сила давления на дно, равная

,

также
одинакова во всех сосудах. Она равна весу столба жидкости с основанием, равным
площади дна сосуда, и высотой, равной высоте налитой жидкости. На рис. 249 этот
столб показан около каждого сосуда штриховыми линиями

Обратите внимание на то,
что сила давления на дно не зависит от формы сосуда и может быть как больше,
так и меньше веса налитой жидкости

Рабочее давление в системе отопления — проверка нормы, отчего возникают перепады и как с ними бороться

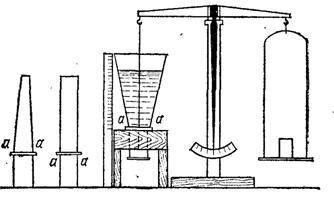

Рис. 250.
Прибор Паскаля с набором сосудов. Сечения  одинаковы у всех сосудов

Рис. 251.
Опыт с бочкой Паскаля

Этот
вывод можно проверить на опыте при помощи прибора, предложенного Паскалем (рис.
250). На подставке можно закреплять сосуды различной формы, не имеющие дна.
Вместо дна снизу к сосуду плотно прижимается подвешенная к коромыслу весов
пластинка. При наличии жидкости в сосуде на пластинку действует сила давления,
которая отрывает пластинку, когда сила давления начнет превосходить вес гири,
стоящей на другой чашке весов.

У
сосуда с вертикальными стенками (цилиндрический сосуд) дно открывается, когда
вес налитой жидкости достигает веса гири. У сосудов другой формы дно
открывается при той же самой высоте столба жидкости, хотя вес налитой воды
может быть и больше (расширяющийся кверху сосуд), и меньше (суживающийся сосуд)
веса гири.

Этот
опыт приводит к мысли, что при надлежащей форме сосуда можно с помощью
небольшого количества воды получить огромные силы давления на дно. Паскаль
присоединил к плотно законопаченной бочке, налитой водой, длинную тонкую
вертикальную трубку (рис. 251). Когда трубку заполняют водой, сила
гидростатического давления на дно становится равной весу столба воды, площадь
основания которого равна площади дна бочки, а высота равна высоте трубки.
Соответственно увеличиваются и силы давления на стенки и верхнее днище бочки.
Когда Паскаль заполнил трубку до высоты в несколько метров, для чего потребовалось
лишь несколько кружек воды, возникшие силы давления разорвали бочку.

Как
объяснить, что сила давления на дно сосуда может быть, в зависимости от формы
сосуда, больше или меньше веса жидкости, содержащейся в сосуде? Ведь сила,
действующая со стороны сосуда на жидкость, должна уравновешивать вес жидкости.
Дело в том, что на жидкость в сосуде действует не только дно, но и стенки
сосуда. В расширяющемся кверху сосуде силы, с которыми стенки действуют на
жидкость, имеют составляющие, направленные вверх: таким образом, часть веса
жидкости уравновешивается силами давления стенок и только часть должна быть
уравновешена силами давления со стороны дна. Наоборот, в суживающемся кверху
сосуде дно действует на жидкость вверх, а стенки — вниз; поэтому сила давления
на дно оказывается больше веса жидкости. Сумма же сил, действующих на жидкость
со стороны дна сосуда и его стенок, всегда равна весу жидкости. Рис. 252
наглядно показывает распределение сил, действующих со стороны стенок на
жидкость в сосудах различной формы.

Популярные статьи  Теплопроводность строительных материалов: какой материал самый энергоэффективный

Рабочее давление в системе отопления — проверка нормы, отчего возникают перепады и как с ними бороться

Рис. 252.
Силы, действующие на жидкость со стороны стенок в сосудах различной формы

Рис. 253. При
наливании воды в воронку цилиндр поднимается вверх.

В
суживающемся кверху сосуде со стороны жидкости на стенки действует сила,
направленная вверх. Если стенки такого сосуда сделать подвижными, то жидкость
поднимет их. Такой опыт можно произвести на следующем приборе: поршень
неподвижно закреплен, и на него надет цилиндр, переходящий в вертикальную
трубку (рис. 253). Когда пространство над поршнем заполняется водой, силы
давления на участках  и  стенок цилиндра поднимают цилиндр
вверх.

Виды и их значения

Как указывается в нормативах и актах по эксплуатации отопительных систем, гарантированно стабильный напор в трубопроводе позволяет создать их максимально эффективную работу с обеспечением всех квартир теплом, избегая при этом излишних теплопотерь.

Рабочее давление в системе отопления многоквартирного дома сочетает в себе 3 вида:

  1. Статическое давление в отоплении многоквартирных домов показывает, насколько сильно или слабо давит теплоноситель изнутри на трубы и радиаторы. Оно зависит от того, на какой высоте находится оборудование.
  2. Динамическим называют напор, с которым вода движется по системе.
  3. Максимальное давление в системе отопления многоквартирного дома (его еще называют «допустимым») указывает, какой напор считается для конструкции безопасным режимом.

Существуют строительные нормы и правила (СНиП), по которым определяется, является ли давление в системе допустимым или превышает его. Если оно не соответствует принятым показаниям, то это может сказаться на качестве ее работы.

Так как практически во всех многоэтажных зданиях применяются отопительные системы закрытого типа, то показателей не так уж много.

Рабочее давление в системе отопления — проверка нормы, отчего возникают перепады и как с ними бороться

Норма давления в системе отопления многоквартирного дома любого типа (советские хрущевки, современные высотки) равна:

  • для зданий до 5 этажей – 3-5 атмосфер;
  • в девятиэтажных домах – это 5-7 атм;
  • в высотках от 10 этажей – 7-10 атм;

Для теплотрассы, которая тянется от котельной до систем теплопотребления, нормальное давление равно 12 атм.

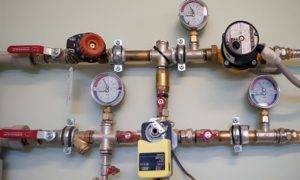

Чтобы выровнять давление и обеспечить стабильную работу всему механизму, применяется регулятор давления в системе отопления многоквартирного дома. Этот балансировочный ручной вентиль регулирует количество теплоносителя простыми поворотами рукоятки, каждый из которых соответствует определенному расходу воды. Эти данные указываются в инструкции, прилагаемой к регулятору.

Как поднять давление

Проверки давления в отопительных магистралях многоэтажных домов нужны обязательно. Они позволяют анализировать функциональность системы. Падение уровня давления даже на незначительную величину, может стать причиной серьезных сбоев.

При наличии централизованного отопления систему чаще всего испытывают холодной водой. Падение давления за 0,5 часа на величину большую, чем 0,06 МПа указывает на наличие порыва. Если этого не наблюдается, то система готова к работе.

Непосредственно перед стартом отопительного сезона выполняют проверку водой горячей, подаваемой под максимальным давлением.

Рабочее давление в системе отопления — проверка нормы, отчего возникают перепады и как с ними бороться

Изменения, происходящие в системе отопления многоэтажного дома, чаще всего не зависят от хозяина квартиры. Пытаться повлиять на давление — затея бессмысленная. Единственное, что можно сделать, устранить воздушные пробки, появившиеся из-за неплотных соединений или неправильно выполненной регулировки клапана спуска воздуха.

На наличие проблемы указывает характерный шум в системе. Для отопительных приборов и труб это явление очень опасно:

  • Расслаблением резьбы и разрушениями сварных соединений во время вибрации трубопровода.
  • Прекращением подачи теплоносителя в отдельные стояки или батареи в связи со сложностями с развоздушиванием системы, невозможностью регулировки, что может привести к ее размораживанию.
  • Понижением эффективности системы, если теплоноситель прекращает движение не полностью.

Чтобы предотвратить попадание воздуха в систему необходимо перед ее испытанием в рамках подготовки к отопительному сезону осмотреть все соединения, краны на предмет пропускания воды. Если услышите характерное шипение при пробном запуске системы, немедленно ищите утечку и устраняйте ее.

Можно нанести на стыки мыльный раствор и там, где герметичность нарушена, будут появляться пузырьки.

Иногда давление падает и после замены старых батарей на новые алюминиевые. На поверхности этого металла от контакта с водой появляется тонкая пленка. Побочным продуктом реакции является водород, за счет его сжимания давление снижается.

Вмешиваться в работу системы в этом случае не стоит — проблема носит временный характер и со временем уходит сама по себе. Это происходит исключительно в первое время после монтажа радиаторов.

Повысить напор на верхних этажах высотного здания можно путем установки циркуляционного насоса.

Внимание: самой удаленной точкой трубопровода является угловая комната, следовательно, давление здесь самое меньшее.

Проверка герметичности

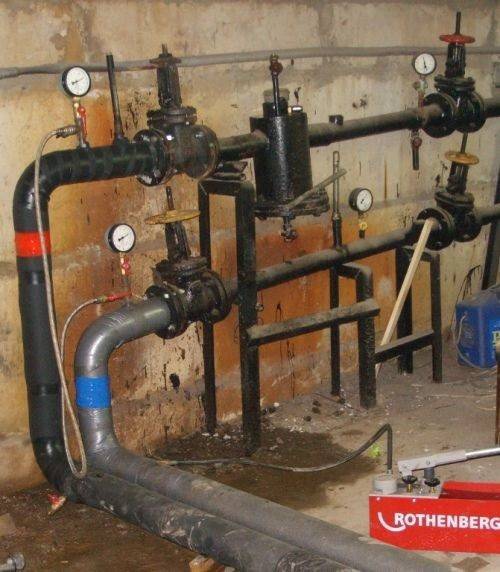

Для проверки герметичности трубопроводов выполняют процедуру, называемую опрессовкой.

  1. К опорожненной системе через специальный патрубок подключается опрессовщик – насос с манометром.
  2. В систему нагнетается воздух, пока его давление не превысит на 20% рабочее давление в системе отопления.
  3. На несколько часов систему оставляют под давлением. Если оно падает, значит система негерметична. Обнаружить места утечек можно по шипению воздуха или при помощи мыльной пены, которая наносится на соединения.

Опрессовку систем отопления частных домов, со сравнительно небольшим объемом, можно выполнять посредством недорогих ручных опрессовщиков.

Перепады и их причины

Скачки давления свидетельствуют о неправильной работе системы. Расчет потерь давления в системе отопления определяется суммированием потерь на отдельных промежутках, из которых состоит весь цикл. Своевременное выявление причины и ее устранение может предотвратить более серьезные проблемы, которые приводят к дорогостоящему ремонту.

Если падает давление в системе отопления, это может быть вызвано такими причинами:

  • появление течи;
  • сбой настроек расширительного бака;
  • выход из строя насосов;
  • появление микротрещин в теплообменнике котла;
  • отключение электричества.

Как повысить давление в системе отопления?

Рабочее давление в системе отопления — проверка нормы, отчего возникают перепады и как с ними бороться

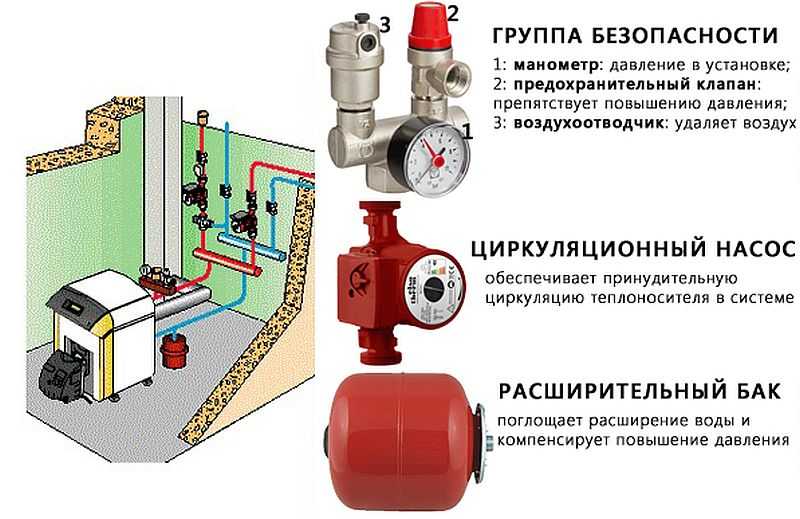

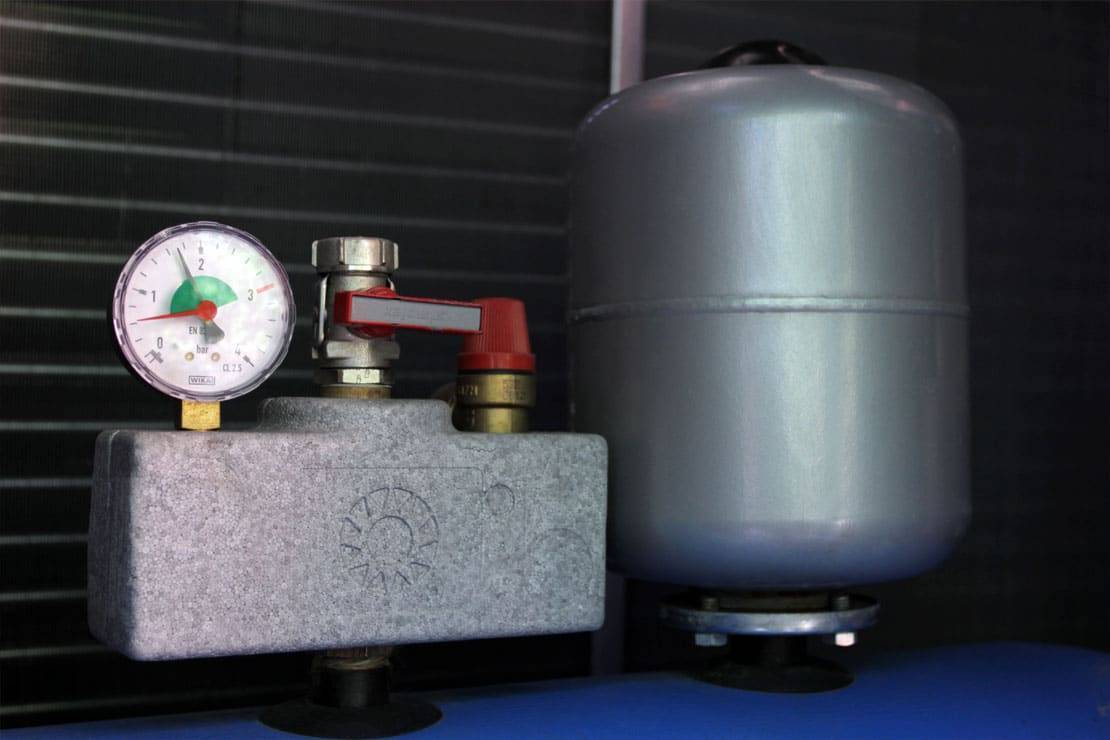

Расширительный бачок регулирует перепады давления

В случае появления течи надо проверить все места соединений. Если причина визуально не выявлена, надо обследовать каждый участок по отдельности. Для этого поочередно перекрываются клапаны кранов. По манометрам будет видно изменение давления после отсекания того или иного участка. Обнаружив проблемное соединение, его нужно поджать, предварительно дополнительно уплотнив. В случае необходимости узел или часть трубы заменяется.

Расширительный бачок регулирует перепады вследствие нагревания и охлаждения жидкости. Признаком неисправности бачка или недостаточного его объёма является повышение давления и дальнейший спад.

К полученному результату следует добавить зазор в 1,25%. Нагретая жидкость, расширившись, вытеснит воздух из бака через клапан в воздушном отсеке. После того как вода остынет, она уменьшится в объёме и давление в системе будет меньше необходимого. Если расширительный бачек меньше необходимого, его следует заменить.

Повышение давления может быть вызвано повреждением мембраны или неправильной настройкой регулятора давления системы отопления. При повреждении мембраны надо заменить ниппель. Это быстро и легко. Чтобы настроить бачек, его нужно отсоединить от системы. Затем насосом накачать необходимое количество атмосфер в воздушную камеру и установить его обратно.

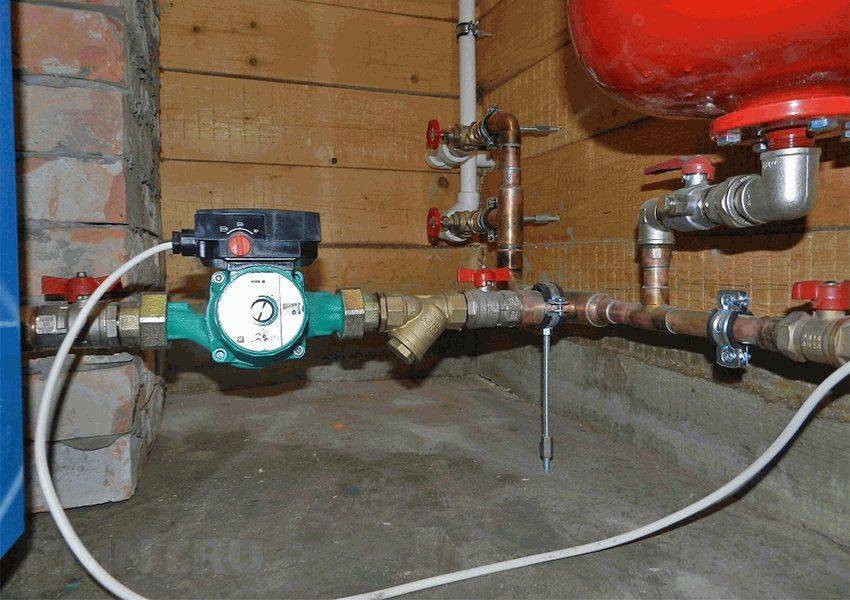

Определить неисправность насоса можно, отключив его. Если после отключения ничего не произошло, значит, насос не работает. Причиной может быть неисправность его механизмов или отсутствие питания. Нужно убедиться в том, что он подключен к сети.

Если возникли проблемы с теплообменником, то его нужно заменить. В процессе эксплуатации могут появляться микротрещины в структуре металла. Это устранить нельзя, только замена.

Почему повышается давление в системе отопления?

Причинами такого явления может быть неправильная циркуляция жидкости или полная ее остановка вследствие:

  • образования воздушной пробки;
  • засорения трубопровода или фильтров;
  • работы регулятора давления отопления;
  • непрекращающейся подпитки;
  • перекрытия запорной арматуры.

Как устранить перепады?

Воздушная пробка в системе не пропускает жидкость. Воздух можно только стравить. Для этого во время монтажа следует предусмотреть установку регулятора давления системы отопления – пружинного воздухоотводчика. Он работает в автоматическом режиме. Радиаторы нового образца укомплектованы похожими элементами. Они находятся вверху батареи и работают в ручном режиме.

Популярные статьи  Отвод воды от фундамента дома своими руками: почему так важен и как сделать правильно

Почему растет давление в системе отопления при скоплении грязи и накипи в фильтрах и на стенках труб? Потому что затрудняется проток жидкости. Фильтр воды можно почистить, вынув фильтрующий элемент. Избавиться от накипи и засорения в трубах сложнее. В некоторых случаях помогает промывка специальными средствами. Иногда устранить неполадку можно только путем замены участка трубы.

Регулятор давления отопления в случае повышения температуры перекрывает клапаны, по которым жидкость поступает в систему. Если это необоснованно с технической точки зрения, то устранить неполадку можно путем регулировки. В случае невозможности данной процедуры следует заменить узел. В случае выхода из строя системы электронного управления подпитки, ее следует отрегулировать или поменять.

Пресловутый человеческий фактор еще никто не отменял. Поэтому на практике случается перекрытие запорной арматуры, которое приводит к появлению повышенного давления в системе отопления. Чтобы нормализовать этот показатель, нужно просто открыть вентили.

Контроль давления в котле

Если система работает стабильно, то нет необходимости постоянно проверять состояние давления в котле. Специалисты говорят, что в этом случае достаточно будет осмотра отопительной конструкции только 1 раз в месяц. Однако бывают случаи, когда это нужно сделать дополнительно:

  1. В начале отопительного сезона. Перед началом зимы следует еще раз проверить работу всей системы, поскольку в холодное время года оно играет важную роль для жизнеобеспечения жильцов.
  2. После прокачки радиаторов. Если вам пришлось их дополнительно прокачивать, то нужно контролировать стабильность давления в котле – стрелка не должна сместиться слишком низко.

Если же система работает и стабильно, и нет подозрений на появление неполадок, то достаточно контролировать этот показатель манометром в обычном режиме.

Причины увеличение мощности

Неконтролируемый рост давления является аварийной ситуацией.

Может происходить по причине:

  • неисправна автоматика регулирования процесса подачи топлива;
  • котел работает в ручном режиме большого горения и не переведен на среднее или малое горение;
  • неисправность бака-аккумулятора;
  • неисправность крана на подпитке.

Основная причина, это перегрев теплоносителя. Что можно сделать?

  1. Следует проверить работу котла и автоматики. При ручном режиме — уменьшить подачу топлива.
  2. Если показания манометра критически высокие, слить часть воды до понижения показаний в рабочую зону. Далее проконтролировать показания.
  3. Если неисправности котла не выявлены, проверить состояние бака-аккумулятора. Он принимает объем воды, увеличивающийся при нагреве. Если демпфирующая резиновая манжета бака повреждена, или в воздушной камере нет воздуха, он заполнится полностью водой. При нагреве, теплоносителю будет некуда вытесняться, и рост давления воды будет значительным.

Проверить бак просто. Нужно нажать ниппель в вентиле для наполнения бака воздухом. Если шипение воздуха отсутствует, то причина в потере давления воздуха. Если появилась вода, то повреждена мембрана.

Опасный рост мощности может привести к следующим последствиям:

  • повреждение элементов отопления, вплоть до разрыва;
  • перегреву воды, при появлении трещины в конструкции котла, произойдет мгновенное парообразование, с высвобождением энергии, равной по мощности взрыву;
  • необратимой деформации элементов котла, отопления и приведение их в непригодное состояние.

Самое опасное — это взрыв котла. При высоком давлении вода может нагреваться до температуры 140 С без закипания. При появлении малейшей трещины в рубашке теплообменника котла или даже в системе отопления рядом с котлом, давление резко падает.

Перегретая вода, при резком снижении давления, мгновенно вскипает с образованием пара по всему объему. Давление мгновенно растет от парообразования, а это может привести к взрыву.

Рабочее давление в системе отопления — проверка нормы, отчего возникают перепады и как с ними бороться
При высоком давлении и температуре воды выше 100 С нельзя резко сбрасывать мощность рядом с котлом. Нельзя заливать топку водой: от сильного перепада температуры возможно появление трещин.

Нужно принять меры к снижению температуры и плавному понижению давления, сливая теплоноситель малыми порциями в дальней точке от котла.

Если температура воды ниже 95 С, с поправкой на погрешность термометра, то давление снижается сбросом части воды из системы. В этом случае парообразование не произойдет.

Виды давления в трубах отопления

Давление в трубах отопления позволяет определить, насколько правильно функционирует вся система.

Давление в трубах принято разделять на несколько видов:

  • Статическое (манометрическое) – физическое воздействие на стенки трубопровода, оказываемое теплоносителем в спокойном состоянии. В летний период, когда системы отопления в домах не эксплуатируются, по показателям манометром можно определить статическое давление.
  • Динамическое (рабочее) — давление воды с учётом нагрева и движения по замкнутому периметру. Динамическое давление всегда выше статического из-за расширения жидкости под воздействием температуры.
  • Допустимое (максимальное) — предельно возможное давление в системе, при котором все оборудование работает исправно.

Прописанные нормы и правила регламентируют, какими должны быть показатели температуры и влажности в отопительном контуре.

Согласно требованиям СНиП, давление и температура горячей воды в замкнутой системе должны быть такими, чтобы воздух в комнатах стабильно нагревался до 20-22°С при относительной влажности 30-45%.

Чем больше этажей в доме, тем выше уровень статического давления, для того чтобы вода в трубах равномерно поднималась до верхних этажей используют мощные насосы.

Каким должно быть рабочее давление

Рабочее давление — это сумма статического и динамического давления. От его значения зависит безопасность работы всей отопительной линии.

Это важно! Нормальное давление теплоносителя – необходимое условие для исправной и эффективной работы системы. Поддерживать его на установленном уровне нужно, чтобы температура в отапливаемых помещениях находилась в диапазоне допустимых значений

С учётом различных факторов, рабочее давление в системах должно составлять:

  • 2-4 атмосферы – для зданий до 5 этажей;
  • 5-7 атмосфер – для домов в 9-10 этажей;
  • от 12 атмосфер – для зданий от 10 этажей и выше.

На практике этих показателей достичь очень сложно, поскольку на давление воды влияют различные параметры:

  • Мощность рабочего оборудования – циркуляционных насосов и котлов, обеспечивающих принудительное движение и нагрев теплоносителя.
  • Диаметр труб. Чем он больше, тем ниже давление воды, в соответствии с законами физики. Сразу после ввода дома в эксплуатацию во всех квартирах наблюдается одинаковое давление. Но совладельцы могут самовольно менять трубы и радиаторы, что обусловливает разницу между нормативными и реальными показателями.
  • Степень изношенности, исправность системы. Наличие протечек снижает давление из-за потери объёма циркулирующей воды. Накипь и налёт на трубах повышает давление, но снижает производительность из-за ухудшения теплопроводности металлических элементов.
  • Этажность и удалённость квартиры от стояка. Хотя в проектной документации предполагается, что во всех частях дома должно быть одинаковое давление в трубах, на практике на верхних этажах и угловых квартирах оно всегда ниже.

Обратите внимание! Сочетание давления и температуры обусловливают разную точку кипения жидкости. Например, при давлении в системе 1,8 атмосфер допустим нагрев воды до 130°С, при 2,7 атмосфер – до 140°С, при 3,9 атмосфер – до 150°С

Влияющие на давление факторы

Измерительные приборы помещения элеваторного узла отмечают любое нарушение подачи или отвода воды из строения.

Повышенное давление в отопительных батареях многоквартирного дома могут создавать такие факторы:

  • температура горячего ресурса завышена против установленной нормы;
  • диаметр трубной разводки уменьшен из-за самовольной реконструкции жильцами схемы квартирного обогрева;
  • формирование воздушных пробок в концевых радиаторах этажей;
  • использование центробежных насосов большей мощности, чем предусмотрено планом;
  • часть системы не работает или перекрыта.

Снижение напора агента также указывает на неполадки в схеме обогрева.

При падении натиска необходимо обратить внимание на такие возможные аспекты:

  • аварийные ситуации, когда происходит разрыв подающих трубопроводов;
  • неисправность или неудовлетворительная работа циркуляционного насоса;
  • выход из строя блока безопасности;
  • разрыв резонатора расширительного бака.
Популярные статьи  Теплоаккумулятор для котлов отопления: параметры, особенности монтажа и где купить

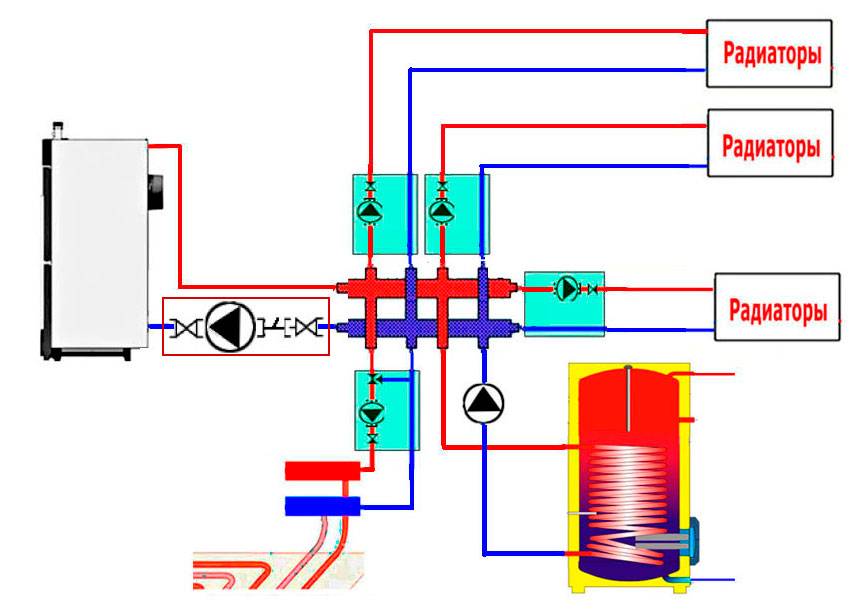

Рабочее давление в системе отопления — проверка нормы, отчего возникают перепады и как с ними боротьсяВиды систем теплоснабжения.

Заиливание или засорение фильтра перед элеваторным узлом также способствует падению напора.

Утечка

Вытекание воды из отопительной схемы является наиболее распространенным фактором снижения натиска теплоносителя. Чаще всего разрывы происходят на участке стыкования труб с котлом и отопительным оборудованием.

Возможен порыв и в других произвольных местах, если владелец квартиры или дома не провел визуальный осмотр перед началом сезона, либо установил бракованные элементы.

Утечка горячего агента может проходить несколькими способами:

  1. Через разрыв диффузора бачка расширения. Подобную аварию невозможно визуально определить из-за нахождения воды внутри емкости. Для проверки необходимо нажать пальцем на клапан, производящий подкачку воздуха в бачок. При вытекании из золотника воды можно говорить о мембранной трещине.
  2. При закипании ресурса в теплообменнике – через сбросной клапан.
  3. Микротрещины, коррозийные участки измерительных приборов, неплотные соединения также могут способствовать падению напора и вытеканию воды.

Верный метод определения возможной утечки – отключение циркуляционного насоса. Показатель статического напора при этом будет отличаться от расчетных характеристик.

Выход воздуха

После наполнения системы искусственного обогрева водой её натиск уменьшается при выходе из схемы воздуха. Избежать подобной проблемы поможет докотельная подготовка – деаэрация воды химическими реагентами.

Последние уменьшают количество углекислоты и кислорода в теплоносителе до расчетного уровня. Заполняется отопительная схема медленной подачей снизу – через сбросной вентиль, холодной водой.

Алюминиевые радиаторы

Установка батарей облегченного типа – алюминиевых, приводит к реакции кислорода с металлом, формируя при этом окислительную пленку. Выделившийся водород уходит через автоматический воздухоотвод.

Подобный процесс наблюдается часто в только что установленных алюминиевых батареях, и реакция прекращается после покрытия пленкой всей внутренней поверхности радиатора

Поэтому проведя установку нового отопительного оборудования, следует обратить внимание на то, что давление в центральном отоплении, возможно, упадет и придется дополнить объем теплового агента

Мембранный расширительный бак – принципы расчета

Нередко причиной, почему случается потеря давления в системе отопления, является неправильный выбор двухконтурного отопительного котла

То есть, при расчете принимается во внимание площадь помещений, в которых будет производиться отопление. Данный параметр влияет на выбор площади отопительных радиаторов – а в них используется относительно небольшое количество теплоносителя

Однако порой после проведения расчета радиаторы заменяют на трубы, для которых используется значительно большее количество воды (а этот факт не учитывается). Соответственно – именно такая ошибка в расчете и приводит к недостаточному уровню давления в системе.

Расширительные бачки бывают самых разных размеров

Для нормального функционирования двухконтурной системы со 120 л теплоносителя вполне достаточно расширительного бака объемом 6-8 литров. Однако это количество рассчитано для системы, в которой используются радиаторы. При использовании труб вместо радиаторов воды в системе больше. Соответственно – она расширяется сильнее, заполняя, тем самым, расширительный бак полностью. Такая ситуация приводит к аварийному спуску излишков жидкости при помощи специального клапана. Это приводит к отключению системы. Вода постепенно остывает, ее объем уменьшается. И получается, что в системе недостаточно жидкости для поддерживания давления на нормальном уровне.

Для того чтобы избежать столь неприятной ситуации (вряд ли кто обрадуется поломке отопительной системы в холодное время года) необходимо тщательно просчитывать объем необходимого расширительного бака. В замкнутых системах, дополненных циркуляционным насосом, наиболее рациональным является применение мембранного расширительного бака, который выполняет функцию такого элемента, как регулятор давления отопления.

Таблица для определения максимального объема жидкости, который может вместить бак

Конечно, просчитать точное количество воды в трубах отопительной системы довольно сложно. Однако приблизительный показатель можно получить, умножив на 15 мощность котла. То есть, если в системе установить котел мощностью 17вКт, то примерный объем теплоносителя в системе составит 255 л. Такой показатель пригодится для расчета подходящего объема расширительного бака.

Объем расширительного бака можно узнать при помощи формулы (V*E)/D. При этом V – показатель объема теплоносителя в системе, Е – коэффициент расширения теплоносителя, а D – уровень эффективности бака.

D вычисляем таким образом:

D = (Pmax-Ps)/( Pmax +1).

Здесь Pmax – предельный уровень давления, допустимый при работе системы. В большинстве случаев – 2,5 бар. А вот Ps – коэффициент давление зарядки бака, обычно 0,5 бар. Соответственно, подставив все значения, получаем: D = (2,5-0,5)/( 2,5 +1)=0,57. Далее, учтя, что имеем котел мощностью 17 кВт, высчитываем наиболее подходящий объем бака — (255*0,0359)/0,57=16,06 л.

Непременно следует обратить внимание на техническую документацию котла. В частности, котел мощностью 17 кВт имеет встроенный расширительный бак, объем которого равен 6,5 л

Таким образом, для правильного функционирования системы и предотвращения таких случаев, как перепад давления в системе отопления, необходимо дополнить ее вспомогательным баком объемом 10 л. Такой регулятор давления в системе отопления способен нормализовать его.

Рабочие характеристики батарей

Обилие различных радиаторов отопления, наводнивших современный рынок сантехники, буквально провоцирует потребителей на замену устаревшей морально чугунной теплотехники.

Критериями их выбора, в первую очередь, являются:

  • материал,
  • рабочее давление,
  • паспортная тепловая мощность,
  • внешний вид.

При этом совершенно не учитываются возможные сложности эксплуатации приобретаемого обогревательного устройства в составе непредсказуемой отечественной системы центрального отопления. Зарубежные производители красивых радиаторов из алюминия или стали совершенно не подстраховываются от гидравлических ударов, когда давление в батареях отопления подскакивает до 20−30 атм. коррозии внутренних полостей при выпущенной на полгода воде, от газообразования в алюминиевых радиаторах при протекании теплоносителя с примесями меди и резких перепадов температур. У них этих проблем просто нет, чего нельзя сказать о системах отопления наших многоэтажек.

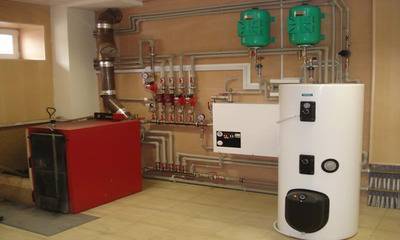

Рабочее давление в системе отопления — проверка нормы, отчего возникают перепады и как с ними бороться

Характеристики чугунных радиаторов

  • инертность к плохому качеству теплоносителя;
  • рабочее давление — 9 атм. опрессовочное — 15 атм.;
  • выдерживают температуру теплоносителя 120 0 С;
  • недостатки — боится гидроударов.

Характеристики стальных радиаторов

  • рабочее — до 10 атм.;
  • температура теплоносителя — до 120 0 С;
  • хорошо регулируется термовентилем;
  • недостаток — коррозионно неустойчивы.

Характеристики алюминиевых радиаторов

  • рабочее — до 6 атм. но для усиленных конструкций — до 10 атм.;
  • хорошо регулируются термовентилем;
  • недостаток — подверженность электрохимической коррозии и газообразованию, что приводит к образованию воздушных пробок.

Характеристики биметаллических радиаторов

  • рабочее — до 20 атм. для усиленных конструкций — до 35 атм.;
  • неплохая коррозионностойкость;
  • температура теплоносителя — свыше 120 0 С.

Это важно! Собираясь приобретать новые радиаторы, не стесняйтесь обращаться в свою структуру ЖКХ, чтобы точно узнать значения рабочего и испытательного давлений в вашем доме. Раз в год оно подается, более высокое, чем рабочее, для выяснения слабых мест в системе. Оно может оказаться выше разрешенного для вашего нового радиатора

Оно может оказаться выше разрешенного для вашего нового радиатора.

  • Надоели водонагреватели-бочонки? Купите плоский бойлер!
  • Краткий обзор некоторых моделей водяных полотенцесушителей
  • Производители трубчатых батарей отопления
  • Немного об алюминиевых батареях отопления
Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
