На что нужно смотреть в первую очередь, когда циркуляция в отоплении ослабевает — проверенный способ

Подготовительный этап

Как правило, в теплое время теплоснабжающей конструкцией не пользуются. Поэтому перед тем, как запустить в частном доме отопление, необходимо убедиться в целостности и надежности ее элементов и выполнить ряд подготовительных работ. До того, как пользоваться закрытой системой обогрева, нужно определить величину отклонения ее фактических показателей от расчетных параметров.

По правилам, подготовка к отопительному сезону выполняется в определенной последовательности. В первую очередь осуществляют визуальный осмотр коммуникаций и отопительного оборудования. Для владельца недвижимости не должен стоять на первом месте вопрос относительно того, как запустить в работу радиатор. Прежде всего, ему нужно убедиться в отсутствии механических повреждений на корпусе прибора и проверить надежность его присоединения к трубопроводу.

Также до того, как запустить систему отопления, осуществляют ряд профилактических мероприятий:

  1. Проверка состояния системы дымоотведения. Чтобы запустить котел, в дымоходе должна быть достаточная сила тяги для поддержания горения. По этой причине внутренние полости прочищают от сажи и осматривают целостность трубы. В кирпичной конструкции при необходимости заменяют поврежденные элементы. На оцинкованных трубах удаляют ржавчину, если она имеется.
  2. Визуальный осмотр труб. Без этого запускать систему обогрева опасно. Нужно выяснить, насколько герметичны трубы, нет ли трещин или заметных дефектов.
  3. Контроль состояния батарей. Управляющая компания прежде, как запустить отопление в многоквартирном доме, должна предупреждать об этом жильцов, а те проверять целостность радиаторов. Нельзя отключать отдельные приборы от теплосети. При заполнении трубопроводов убеждаются в отсутствии протечек теплоносителя.

Это перечень правил, без соблюдения которых первый пуск системы не следует делать. Чтобы старт отопительного сезона прошел корректно, необходимо провести ряд мероприятий. Проверочный запуск системы теплоснабжения в многоквартирном здании производят за 1– 2 месяца перед началом отопления. В это время владельцам недвижимости лучше находиться дома, чтобы убедиться в том, что нет протечек.

Система погодного регулирования поможет сэкономить до 35% на отоплении окупаемость системы от месяца

Автоматизация ЖКХ является актуальной задачей при экономии тепловой энергии для Управляющих компаний в сфере ЖКХ. Система погодного регулирования отопления оправдывает себя только в случае, если в доме уже установлен теплосчетчик (узел учета тепловой энергии)

«Московская объединенная энергетическая компания» (МОЭК) никогда не соблюдает температурный график (сами же его утверждают и не соблюдают) и поэтому завышение температуры теплоносителя наблюдаются повсеместно. Их цель взять как можно больше денег с потребителя, причем любой ценой, поэтому при температуре -5Сº МОЭК дает температуру, какую должны давать при температуре -15Сº и т.д.

Надоело переплачивать? Есть выход!

Система погодного регулирования отопления позволяет экономить до 35% расхода тепловой энергии. Если учесть, что многоквартирный дом (управляющая компания, ЖСК, ТСЖ) платят за отопление в отопительный сезон около 1 миллиона рублей в месяц, то экономию жильцы почувствуют уже через месяц!

Звоните по телефону в Москве: 8 (977) 262-36-80 и за 10 минут Вы узнаете больше, чем за 3 часа поиска в интернете

Как это работает?

Датчик наружного воздуха (выведенный на теневую сторону улицы) измеряет уличную температуру. Два датчика на подающем и обратном трубопроводе измеряют температуру теплосети. Логический программируемый контроллер вычисляет необходимую дельту и управляя клапаном (КЗР) регулирует скорость потока теплоносителя. С целью защиты от полного перекрывания в клапане предусмотрена защита. Для предотвращения застоя стояков (попадания воздуха) насос внутренней циркуляции циркулирует теплоноситель в системе, через обратный клапан. Узел погодного регулирования также оборудован автоматическим воздухоотводчиком. Если теплосеть не имеет необходимого перепада (что бывает крайне редко), то проблема легко устраняется установкой автоматического балансировочного клапана.

Система имеет полнопроходной байпас и на 100% гарантирует отсутствие перебоев с теплоснабжением в зимнее время.

В случае незапланированной остановки насоса и других аварийных ситуаций, влияющих на автоматическое погодное регулирование отопления, система отправляет SMS через GSM-модуль на мобильный телефон.

Нужна помощь в расчете системы погодного регулирования? Звоните: 8 (977) 262-36-80

Сколько стоит система погодного регулирования?

Цена системы погодного регулирования в большей степени зависит от применяемого оборудования (зарубежное или отечественное). Все плюсы и минусы применения зарубежного или отечественного оборудования можно узнать у специалистов «ВНТ».  При запросе цены необходимо выслать распечатку за отопление (месячную, что сдаёте в МОЭК) и указать диаметр труб отопления.

В качестве примера, приведем несколько вариантов стоимости работ по установке погодного регулятора на систему отопления на базе импортного оборудования для многоквартирных домов (300 квартир и более). Цены на начало 2016 г.

  • Насос циркуляционный — 40000 рублей
  • Клапан регулирующий с электроприводом — 60000 рублей
  • Шкаф управления двумя насосами в сборе — 85000 рублей
  • Железо (трубы, муфты, фланцы, краны, клапаны, болты, гайки, фильтр, и др.) — 85000 рублей

Итого: 270000 рублей — оборудование Стоимость монтажных и пусконаладочных работ: 290000 рублей

ИТОГО ПОД КЛЮЧ: 560000 рублей

Коммерческое предложение на установку погодного регулятора на систему отопления частного дома не более 10 квартир. Цены на начало 2016 г.

Данный вариант системы погодного регулирования является полностью автоматический и регулирует тепло в зависимости от температуры наружного воздуха. Она актуальна в небольших жилых  домах, где не более 10 квартир.

  • Насос циркуляционный в пределах — 10000 рублей
  • Клапан с приводом в пределах — 60000 рублей (может меньше со скидкой)
  • Электрический шкаф в сборе с термопреобразователями и монтажным набором — 40000 рублей
  • Железо (трубы, муфты, фланцы, краны, клапан, болты, гайки, фильтр, и др.) — 30000 рублей

Итого: 140000 рублей — оборудование Стоимость монтажных и пусконаладочных работ: 160000 рублей.

ИТОГО ПОД КЛЮЧ: 300000 рублей

Экономия от применения автоматической системы погодного регулирования составит около 50%!

В данном варианте системы применяется ручное регулирование с помощью балансировочного клапана.

Итого: 50000 рублей — оборудование Стоимость монтажных и пусконаладочных работ: 80000 рублей.

ИТОГО ПОД КЛЮЧ: 130000 рублей

* Цены обоих вариантов указаны при оплате наличными. При оплате по безналичному рачету, стоимость будет на 20% выше.

Действия для профилактики

На что нужно смотреть в первую очередь, когда циркуляция в отоплении ослабевает — проверенный способ

В рабочем состоянии проследите за уровнем нагрева двигателя. Если он кажется вам слишком высоким, то лучше снять насос и обратиться в точку продажи с просьбой о замене агрегата. То же самое можно сделать и в случае несоответствия силы напора

Также для защиты насосного оборудования от резкого выхода из строя рекомендуется осуществлять профилактическое обслуживание агрегата, которое будет включать в себя такие действия:

  • Регулярный внешний осмотр корпуса насоса и его тщательное прослушивание в рабочем режиме. Так вы смоете проверить работоспособность помпы и герметичность корпуса.
  • Следите за тем, чтобы все наружные крепежи насоса были надёжно смазаны. Это позволит облегчить разборку помпы в случае необходимости проведения ремонта.
  • Также стоит соблюдать некоторые правила и при монтаже насосного агрегата впервые. Это поможет избежать ремонтных работ в дальнейшем:
  • Итак, при первом подключении насоса к сети отопления стоит включить агрегат только в том случае, если в системе есть вода. Причём её фактический объем должен соответствовать указанному в техническом паспорте.
  • Стоит здесь же проверить и напор теплоносителя в замкнутом контуре. Он также должен соответствовать заявленному в технических характеристиках агрегата.
  • В рабочем состоянии проследите за уровнем нагрева двигателя. Если он кажется вам слишком высоким, то лучше снять насос и обратиться в точку продажи с просьбой о замене агрегата. То же самое можно сделать и в случае несоответствия силы напора.
  • Кроме того, убедитесь, что заземление при подключении насоса есть между насосом и клеммами. Здесь же в клеммной коробке проверьте отсутствие влаги и надёжность фиксации всех проводков.
  • Работающий насос не должен давать даже минимальных течей. Особого внимания заслуживают места соединения входного и выходного патрубков системы отопления с корпусом насоса.
Популярные статьи  Трубы полипропиленовые для отопления – технические характеристики: монтаж своими руками

Схема ручной подпитки

Простейший вариант наполнения системы реализован в 90% двухконтурных настенных котлов, куда априори подведена труба холодного водоснабжения. Внутри корпуса установлен ручной вентиль, соединяющий эту магистраль с обратной линией отопления. Нередко кран подпитки котла встречается на твердотопливных теплогенераторах с водяным контуром и без такового (пример — отопительные агрегаты чешского бренда Viadrus).

В настенных двухконтурных теплогенераторах подпиточный вентиль расположен снизу, где подключаются трубопроводы

Для сборки классического подпиточного узла, подходящего к любому типу системы, понадобятся такие детали:

  • тройник с боковым отводом Ду 15—20, соответствующий материалу трубы отопительной магистрали, — фитинг для металлопластика, полипропилена и так далее;
  • тарельчатый (пружинный) обратный клапан;
  • кран шаровой;
  • соединительные муфты, фитинги.

Задача обратного клапана — не пускать воду из тепловой сети назад, в водопровод. Если речь идет о подкачке антифриза с помощью насоса, без клапана вовсе не обойтись. Арматура устанавливается именно в порядке перечисления:

  1. Тройник врезается в обратку отопления после циркуляционного насоса.
  2. К отводному патрубку тройника подсоединяется обратный клапан.
  3. Следом ставится шаровой кран.

Принцип действия узла простой: при открытии крана вода из централизованной магистрали поступает в трубопроводы отопления, поскольку ее давление выше (4—8 Бар против 0.8—2 Бар). Процесс наполнения закрытой системы отслеживается по манометру котла или группы безопасности. Если вы случайно превысили давление, воспользуйтесь краном Маевского на ближайшем радиаторе и стравите лишнюю воду.

Чтобы контролировать количество теплоносителя в расширительной емкости открытой теплосети, расположенной на чердаке дома, бак нужно оснастить 2 дополнительными трубками диаметром ½ дюйма:

  1. Контрольный трубопровод, заканчивающийся краном в котельной, врезается в боковую стенку примерно на половине высоты резервуара. Открыв данный вентиль, вы сможете определить наличие воды в баке, не забираясь на чердак.В процессе подпитки воздушные пузыри выходят через крышку бачка, максимальный уровень отслеживается по истечению воды из верхнего штуцера через трубу
  2. Трубка перелива врезается на 10 см ниже крышки бака, конец отводится в канализацию либо просто на улицу под свесом кровли. Находясь в топочной и открывая кран подпитки, вы должны видеть этот патрубок, когда оттуда потечет вода, заполнение прекращается.

Схема с обратным клапаном и запорным краном также применима для заливки гелиосистем (солнечных коллекторов) и геотермальных контуров тепловых насосов антифризом. Как пользоваться котловым вентилем подпитки, рассказывается на видео:

Схема с естественной циркуляцией

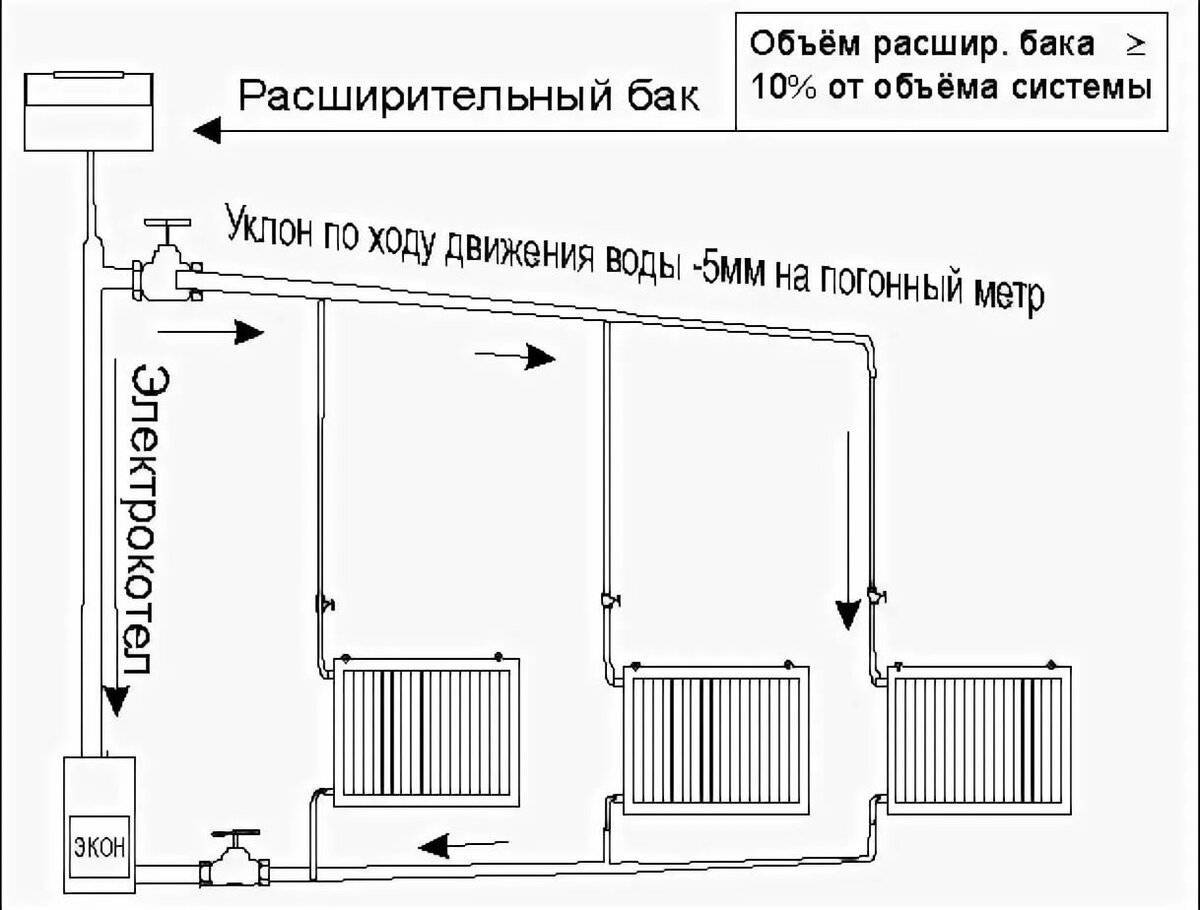

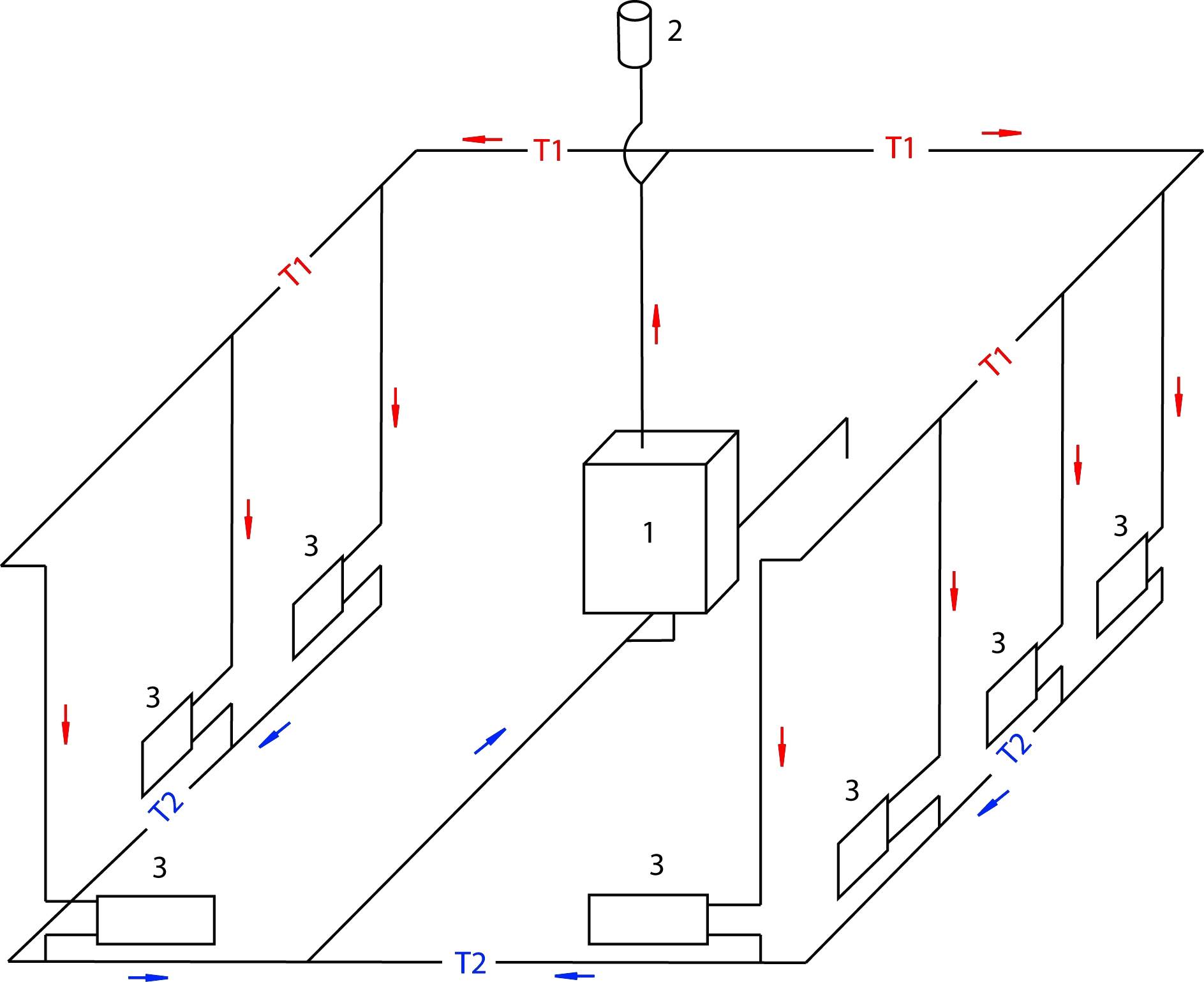

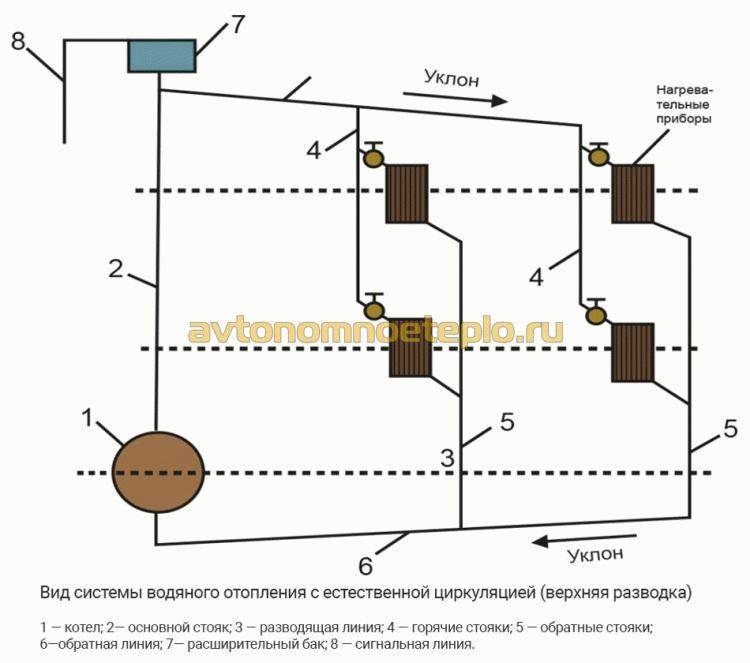

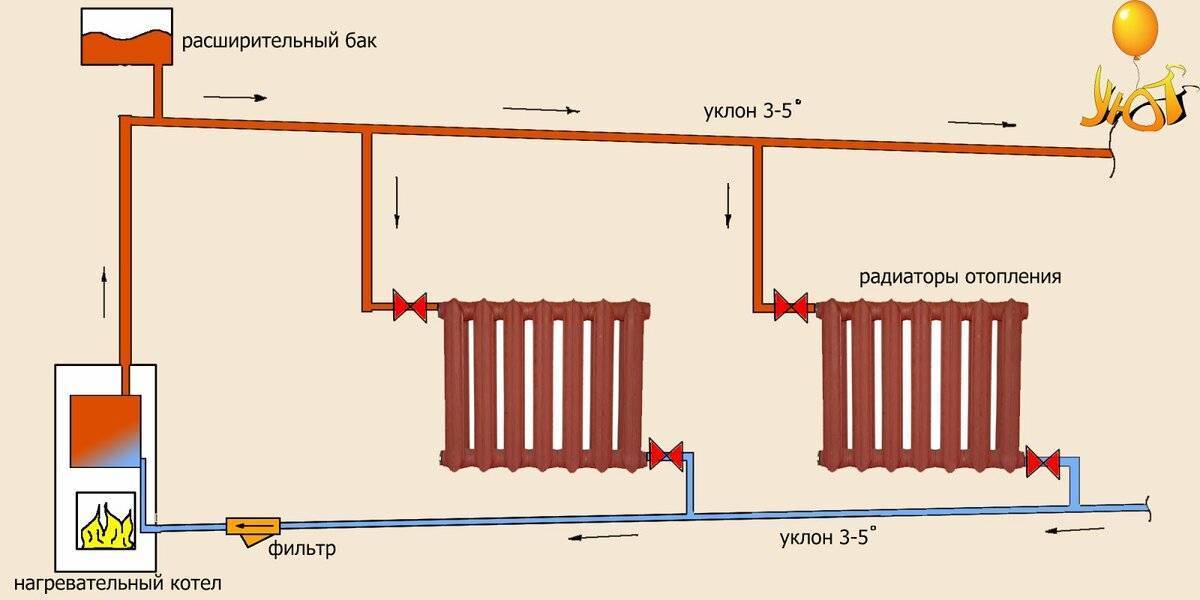

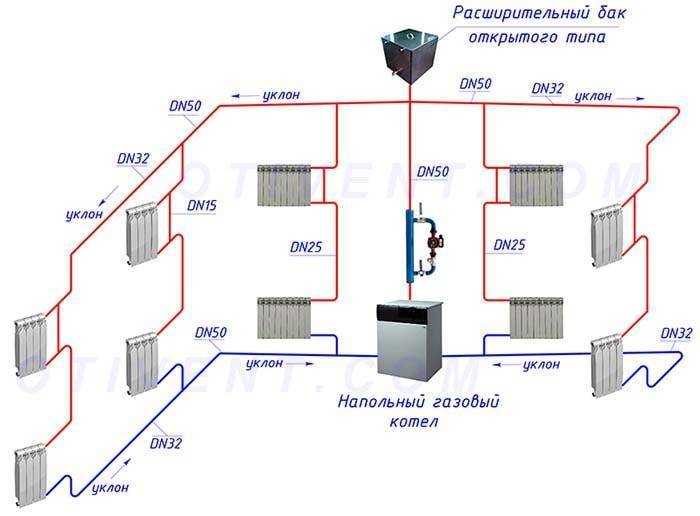

Чтобы понять принцип действия гравитационной системы, изучите типовую схему, применяющуюся в двухэтажных частных домах. Здесь реализована комбинированная разводка: подача и возврат теплоносителя происходит по двум горизонтальным магистралям, объединенным однотрубными вертикальными стояками с радиаторами.

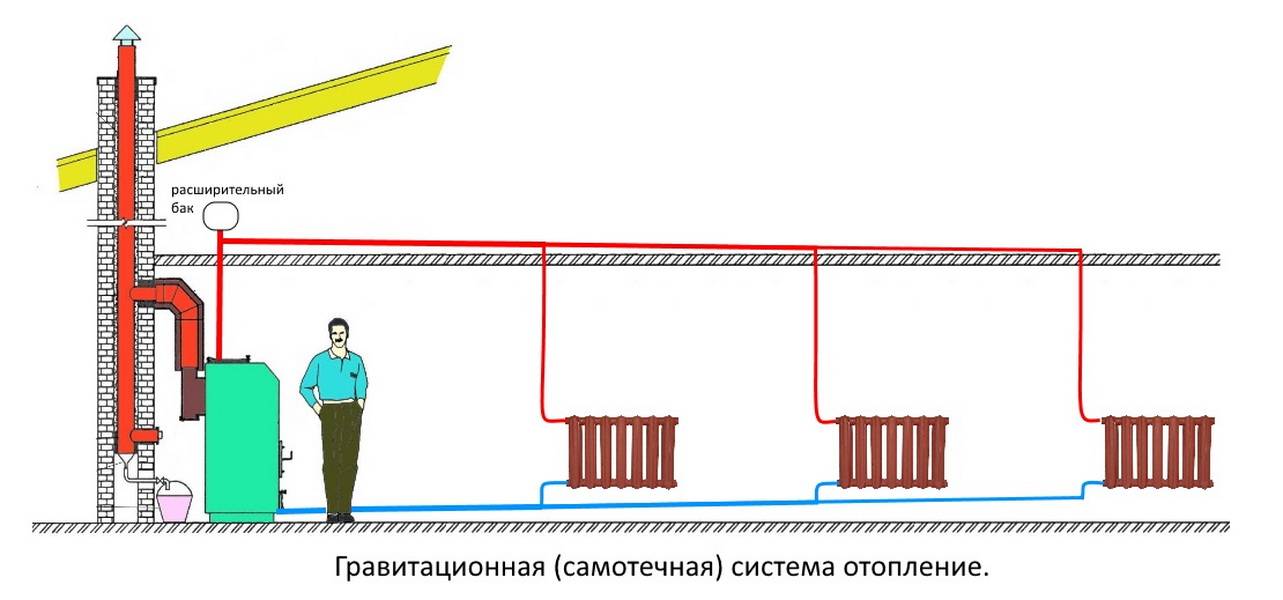

Как работает самотечное отопление двухэтажного дома:

  1. Удельный вес нагреваемой котлом воды становится меньше. Более холодный и тяжелый теплоноситель начинает вытеснять горячую воду вверх и занимать ее место в теплообменнике.
  2. Нагретый теплоноситель движется по вертикальному коллектору и распределяется по горизонтальным магистралям, проложенным с уклоном в сторону радиаторов. Скорость течения невелика – порядка 0.1—0.2 м/с.
  3. Расходясь по стоякам, вода попадает в батареи, где успешно отдает теплоту и охлаждается. Под воздействием гравитации она возвращается в котел по обратному коллектору, собирающему теплоноситель из остальных стояков.
  4. Прирост объема воды компенсируется расширительным баком, установленным в самой высокой точке. Обычно утепленная емкость располагается на чердаке здания.

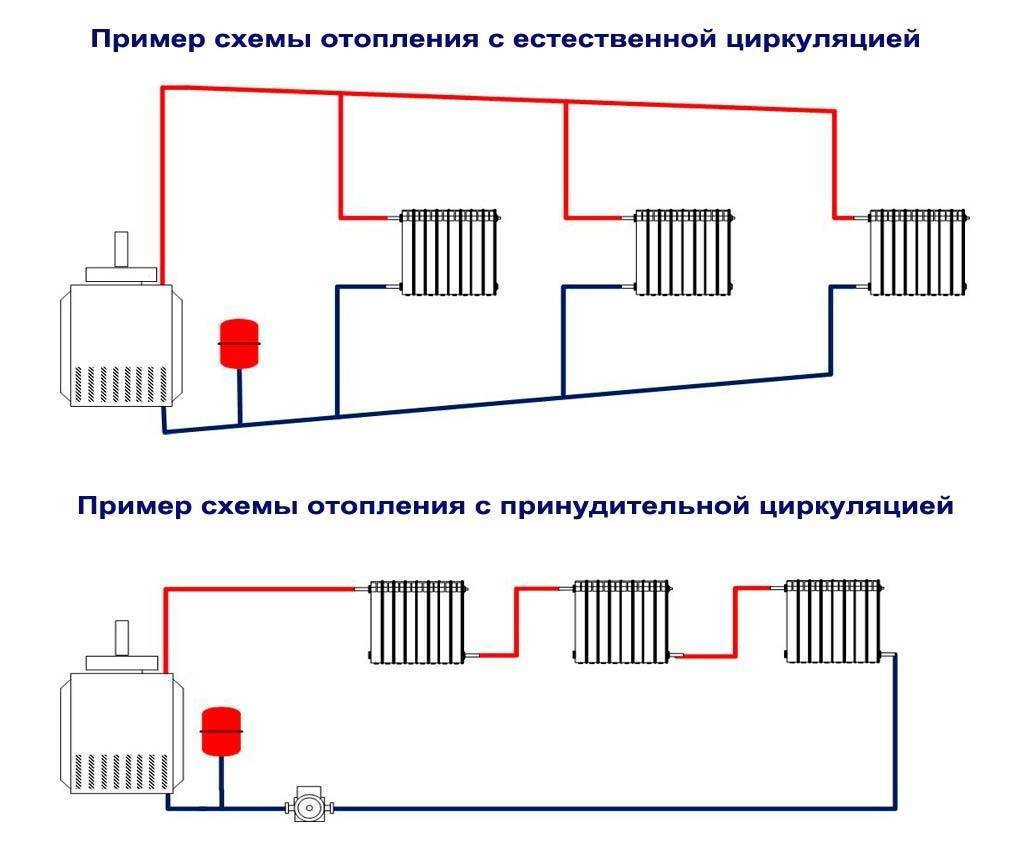

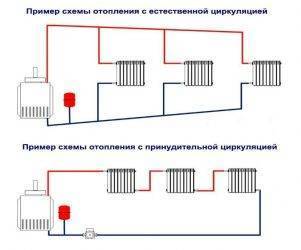

Принципиальная схема самотечной разводки с циркуляционным насосом

В современном исполнении гравитационные системы оснащаются насосами, ускоряющими циркуляцию и прогрев помещений. Перекачивающий агрегат ставится на байпасе параллельно подающей магистрали и функционирует при наличии электроэнергии. Когда свет отключается, насос бездействует, а теплоноситель циркулирует за счет гравитации.

Сфера применения и недостатки самотека

Назначение гравитационной схемы – теплоснабжение жилищ без привязки к электричеству, что актуально в отдаленных регионах с частыми отключениями света. Сеть самотечных трубопроводов и батарей способна работать вместе с любым энергонезависимым котлом либо от печного (раньше говорили – парового) отопления.

Разберем отрицательные стороны использования самотека:

  • из-за малой скорости протока нужно повышать расход теплоносителя за счет применения труб большого диаметра, иначе радиаторы не прогреются;
  • чтобы «подстегнуть» естественную циркуляцию, горизонтальные участки прокладываются с уклоном 2—3 мм на 1 м магистрали;
  • здоровые трубы, идущие под потолком второго этажа и над полом первого, портят внешний вид комнат, что заметно на фото;
  • затруднено автоматическое регулирование температуры воздуха – на батареи нужно покупать только полнопроходные термостатические клапаны, не препятствующие конвективной циркуляции теплоносителя;
  • схема неспособна работать с теплыми полами и в 3-этажном доме;
  • увеличенный объем воды в отопительной сети подразумевает длительный прогрев и большие затраты топлива.

Чтобы выполнить требование №1 (смотри первый раздел) в условиях ненадежного электроснабжения, хозяину двухэтажного частного дома придется нести расходы на материалы – трубы повышенного диаметра и облицовку для изготовления декоративных коробов. Остальные минусы некритичны – медленный прогрев устраняется путем установки циркуляционного насоса, недостаток экономичности – монтажом специальных термоголовок на радиаторы и изоляцией труб.

Watch this video on YouTube

Советы по проектированию

Если разработку самотечной схемы отопления вы взяли в свои руки, обязательно учтите следующие рекомендации:

  1. Минимальный диаметр вертикального участка, идущего от котла, — 50 мм (имеется в виду внутренний размер условного прохода трубы).
  2. Горизонтальный раздающий и собирающий коллектор допускается уменьшить до 40 мм, перед последними батареями – до 32 мм.
  3. Уклон 2—3 мм на 1 м. п. трубопровода делается в сторону радиаторов на подаче и котла – на обратке.
  4. Входной патрубок теплогенератора должен располагаться ниже батарей первого этажа с учетом уклона обратной магистрали. Возможно, в котельной придется сделать небольшой приямок под установку источника тепла.
  5. На подводках к отопительным приборам второго этажа лучше поставить прямой байпас малого диаметра (15 мм).
  6. Верхний раздающий коллектор постарайтесь уложить на чердаке, чтобы не вести под потолками комнат.
  7. Используйте расширительный бак открытого типа с патрубком перелива, выведенным на улицу, а не в канализацию. Так удобнее следить за переполнением емкости. С мембранным бачком система работать не будет.
Популярные статьи  Из чего лучше строить дом?

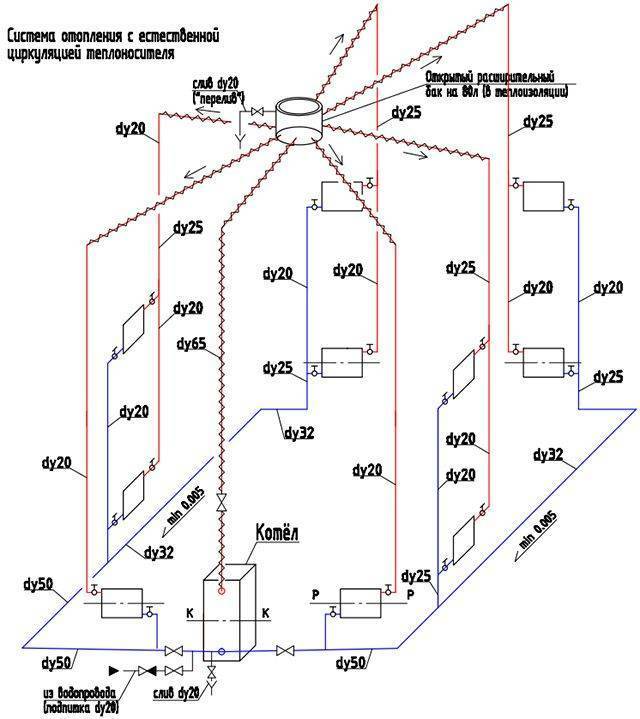

Расчет и проектирование самотечного отопления в коттедже сложной планировки стоит доверить специалистам. И последнее: магистрали Ø50 мм и более придется исполнять стальными трубами, медью либо сшитым полиэтиленом. Максимальный размер металлопластика составляет 40 мм, а диаметр полипропилена выйдет просто угрожающим из-за толщины стенок.

Как залить незамерзайку в открытую и закрытую системы отопления

Есть некоторые различия заливки незамерзайки в закрытую либо открытую систему отопления.

Для начала разберёмся, как заливать антифриз в систему отопления открытого типа. Это будет именно тот случай, когда стоит приобрести безвредный пропиленгликоль. Расширительный бак в такой системе открытый, и так как обычно он располагается на чердаке дома, то в жилое помещение может, пусть и не в значительных количествах, но попадать испарение. Да и вообще пользоваться незамерзайкой в системе открытого типа немного нелогично. Хорошо будет переделать систему в закрытую, откуда не будут выходить пары.

Заполняем систему отопления антифризом

Концентрат нужно разбавить и понемногу при помощи насоса заливать в расширительный бак либо подпиточный вентиль. Все воздушные краны Маевского на батареях должны быть открыты, а по мере заполнения закрываться. Степень заполнения должна быть до 1/3 расширительного бака.

Помните, что перед закачкой антифриза нужно проверить систему отопления на открытие всех запорно-регулирующих элементов.

Уже после включения котла и его прогрева, стоит ещё раз развоздушить батареи. В случае падения уровня нагретого теплоносителя в расширительном бачке, антифриз нужно долить где-то до его половины.

Теперь перейдём к вопросу, как заполнить систему отопления закрытого типа антифризом. Скорее всего, что удобнее, вам потребуется использовать насос для закачки антифриза в систему отопления. Его нужно присоединить к штуцеру .

Если же насос для подпитки системы отопления незамерзайкой отсутствует, то вас ждёт нелёгкая работа по заливу жидкости через самую высокую точку, открыв автоматический воздуховой отводчик. Лучше, чтобы у вас был напарник, в задачи которого будет входить выпускание воздуха из батарей во время вашей закачки антифриза в котёл.

Перед тем, как начать работу, стоит убедиться в следующем:

  • что все запорные элементы находятся в открытом положении;
  • что краны, перекрывающие котёл, закрыты;
  • что вы разбавили концентрат незамерзайки в правильном соотношении согласно инструкции;
  • что краны Маевского перекрыты;
  • что вентили , которые перекрывают мембранный расширительный бак, в открытом положении.

Работа начинается с закачивания незамерзающей жидкости до уровня, пока манометр не укажет значение давления 1,4-1,5 Бар. После сигнала нужно сказать напарнику, чтобы он плавно стал выпускать воздух из батарей, сначала с самых нижних. Вам же требуется следить за тем, чтобы показатель давления на приборе не падал и, если что, подкачивать теплоноситель.

Хорошо, если в системах закрытого типа на подпиточной врезке стоит обратный пружинистый клапан. В случае его отсутствия закачать туда «незамерзайку» или воду было бы очень сложно.

Воздух весь спущен. Теперь пора снова закачать антифриз до давления 1,5 Бар. Затем по очереди нужно открывать краны, которые отсекают котёл, – изначально на обратной, а потом на подающей сети. Второй кран стоит открывать не спеша. Так, чтобы воздух успевал уйти через автоматический воздуховой отводчик, что стоит на группе безопасности котла. Давление опять начнёт падать и придётся быстро подкачивать незамерзающую жидкость.

В момент запуска котла и прогрева теплоносителя необходимо внимательно следить за цифрами манометра , которые не должны быть больше 1,8 Бар в работе. Последним этапом будет сброс воздуха из приборов отопления и настройка давления.

Будьте предельно внимательны при работе с кранами Маевского, не обожгитесь и не пролейте антифриз.

Теперь вы знаете, зачем нужен антифриз в системе отопления, плюсы и минусы этой жидкости по сравнению с водой. Знаете, как провести заливку незамерзающей жидкости и что это будет намного легче сделать, если иметь помощника. Наполнить отопительную систему можно при помощи любого насоса, который есть в хозяйстве.

Автономную систему обогрева частного дома следует регулярно обслуживать, чтобы поддерживать на должном уровне ее функциональные параметры. В том числе необходима подпитка системы отопления — своевременное добавление жидкости (воды или незамерзающего состава) в контур. Если объем жидкости, циркулирующей в трубопроводе, понизится до критических значений, произойдет перегрев теплоносителя, а вслед за этим — выход системы из строя

Чтобы исключить риск аварии, важно на этапе монтажа трубопровода предусмотреть установку элементов, позволяющих пополнять объем теплоносителя в контуре

Подпитка отопительной системы

Когда система должна быть очищена

Системе потребуется первоначальная промывка после установки, для удаления любых остатков флюса или материала для соединения труб, а также любых металлических частиц, таких как стружка, оставшаяся после недавнего монтажа или изменений в трубопроводе.

Если система правильно обслуживается, хорошо спроектирована и регулярно обрабатывается ингибитором коррозии, то вряд ли потребуется внеплановая промывка, пока в систему не будут внесены значительные изменения.

Однако не все эти требования являются общими, и в системе может очень быстро накапливается осадок. Вот несколько подсказок, которые говорят о том, что отстой уже начал накапливаться в системе отопления:

  • холодные «пятна» на днище радиаторов;
  • части отопительного контура, которые не нагреваются правильно;
  • чрезмерный шум (удары, щелчки, хлопки), производимые котлом, когда он нагревается.

Контур отопления также должен быть тщательно промыт перед установкой нового высокоэффективного конденсационного котла, так как теплообменники в таких котлах особенно подвержены повреждению от загрязнений в системе отопления.

Общие сведения

Перед очисткой необходимо проверить систему, чтобы определить её конфигурацию. Также нужно определить «возраст» и общее состояние компонентов, чтобы выбрать требуемый режим промывки системы. Например, процедура может удалить коррозийный мусор, закрывающий отверстия в радиаторах, и это может привести к утечкам теплоносителя. Если есть какие-либо сомнения относительно того, выдержит ли система какую-либо методологию очистки, то перед продолжением потребуется замена или ремонт соответствующих компонентов.

Процедура очистки

На что нужно смотреть в первую очередь, когда циркуляция в отоплении ослабевает — проверенный способ

Существует несколько способов очистки системы и на рынке имеется ряд продуктов для очистки, предназначенных для помощи в промывке отопительных систем. Многие продукты предназначены для добавления в циркулирующую воду за некоторое время до промывки, и способствуют мобилизации загрязнений перед промывкой. Здесь нужно следовать инструкции от производителя этих средств.

Основные процедуры промывки:

  1. Powerflushing.
  2. Промывка избыточным давлением.
  3. Промывка с помощью циркуляционного насоса

Промывка с использованием избыточного давления, возможно, является наиболее эффективной процедурой (хотя важно проверить инструкции изготовителя котла, чтобы установить, допустимо ли промывание системы с использованием котла в отопительном контуре). Powerflushing – это также эффективный метод очистки отопительных систем, особенно тех, которые содержат высокий уровень черного магнетитового шлама

Популярные статьи  Какие выбрать натяжные потолки: ТОП-8 ведущих производителей + рекомендации по выбору

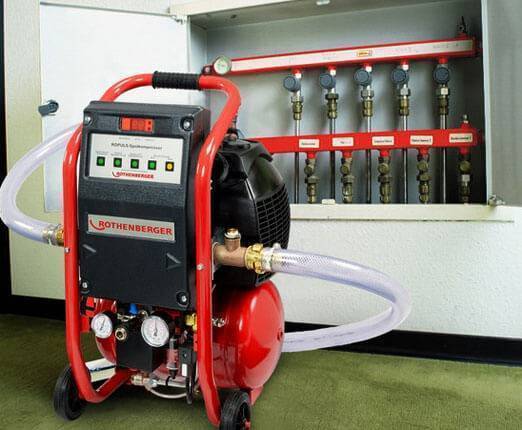

Powerflushing – это также эффективный метод очистки отопительных систем, особенно тех, которые содержат высокий уровень черного магнетитового шлама

Powerflushing – это также эффективный метод очистки отопительных систем, особенно тех, которые содержат высокий уровень черного магнетитового шлама.

Обратите внимание, что при использовании всех методов – изменение направления потока теплоносителя поможет удалить мусор, который в противном случае может остаться в системе и вывести её из строя

Подготовка

Перед промывкой любым методом есть несколько общих этапов подготовки. Как правило, они включают – добавление подходящего моющего средства в работающую отопительную систему, и его действие в течение некоторого времени до фактической промывки. Очиститель обычно сбрасывается (пока горячий) из системы, и система заполняется, чтобы начать процесс финальной промывки.

Перед самой промывкой вам также может понадобиться:

  1. Выключить все электрические элементы управления и электрически изолировать систему.
  2. Исключить подачу холодной воды в систему центрального отопления.
  3. Вручную закрыть все вентиляционные отверстия отопительного контура.
  4. Для систем с открытой вентиляцией – закрыть или временно соединить открытую вентиляцию и подачу холодной воды в подающий и расширительный бачки.
  5. При сливе вентилируемой системы резервуар-коллектор может иметь довольно большую часть плавающего ила. Его нужно удалить, чтобы он не втянулся в трубопровод.
  6. Отметить рабочее положение всех запорных вентилей или других регулирующих клапанов, а затем полностью открыть все клапаны.
  7. Снять все термостатические головки радиаторных клапанов (TRV), чтобы обеспечить максимальный поток через клапаны.
  8. Установить любые отклоняющие или зонные клапаны в их ручное открытое положение.
  9. Там, где имеются обратные клапаны – они должны быть перекрыты, обойдены или временно удалены, так как в противном случае это будет препятствовать реверсированию потока.

Нет циркуляции в системе отопления — в чём причины?

На что нужно смотреть в первую очередь, когда циркуляция в отоплении ослабевает — проверенный способ

Если нет циркуляции теплоносителя в системе отопления, то ни о каком комфортном житие-бытие в доме зимой и говорить нечего. Потому что, сколь котёл ни «раскочегаривай», а радиаторы всё равно будут холодными. Однако думать об этом нужно не тогда, когда система «работала, работала и вдруг перестала», а ещё на стадии проектирования, т. е. сейчас. В этой статье разберёмся с проблемами, приводящими к плохой циркуляции теплоносителя.

Причины плохой циркуляции теплоносителя

Циркуляции теплоносителя в системе отопления может не быть по следующим причинам:

  • недостаточная мощность циркуляционного насоса (или насосов, если их больше, чем один). По этой причине теплоноситель просто не доходит до самых удалённых от котла радиаторов, вот они и холодные (или чуть тёплые, отчего всё равно не легче). О том, как подобрать мощность циркуляционного насоса, есть несколько статей и видео в разделе по расчётам отопления;
  • не установлены обратные клапаны. Обычно их отсутствие «болезненно» для сложных систем с несколькими контурами. Обратные клапаны служат для того, чтобы теплоноситель двигался по нужному контуру и в нужном направлении (подробней читайте дальше);
  • загрязнение системы. Бывает, что трубы забиты по всему диаметру, – какая уж тут циркуляция! Лечится это только одним способом: заменой труб. Это как раз тот случай, когда лучшее лечение – профилактика. И «профилактику» следует проводить ещё на стадии монтажа трубопровода и радиаторов. Во-первых, следить, чтобы внутрь труб не попал мусор. Для этого, убедившись сперва, что внутри ничего нет, торцы труб закрываем до монтажа чем-нибудь. Например, это удобно простыми полиэтиленовыми пакетами. Во-вторых, мусор может быть в радиаторах. Даже в новых! Так что проверяем и избавляемся;
  • диаметр труб слишком мал. Маленький диаметр труб – большое гидравлическое сопротивление – насос не в состоянии «продавить» теплоноситель по всему трубопроводу – нет циркуляции в системе отопления (ну, или она настолько плоха, что всё равно, что её нет). Опять-таки, на этапе проектирования нужно рассчитать гидравлическое сопротивление;
  • скопление воздуха в системе (завоздушивание). Воздух, конечно, не мусор, но воздушные пробки точно так же не дадут теплоносителю свободно циркулировать. Воздушные пробки могут появляться из-за нарушений правил монтажа отопительной системы. Избавиться от воздуха просто – установить автоматический воздухоотводчик в самой высокой точке системы и краны Маевского на радиаторах.

Циркуляция теплоносителя в комбинированной (разветвлённой) системе отопления

Начнём разбор циркуляции теплоносителя со сложной системы – тогда с простыми схемами вы разберётесь без проблем.

Вот схема такой системы отопления:

В ней три контура:

1) котёл – радиаторы — котёл;

2) котёл – коллектор — водяной тёплый пол — котёл;

3) котёл – бойлер косвенного нагрева — котёл.

Во-первых, обязательно наличие циркуляционных насосов (Н) для каждого контура. Но этого мало.

Чтобы система работала, как мы того хотим: бойлер отдельно, радиаторы – отдельно, нужны обратные клапаны (К):

Без обратных клапанов, допустим, мы включили бойлер, однако и радиаторы «ни с того, ни с сего» начали греться (а на дворе лето, нам всего-то нужна была горячая вода в водопроводе). Причина? Теплоноситель пошёл не только в контур бойлера, который нам сейчас нужен, а и в контуры радиаторов. А всё потому, что мы сэкономили на обратных клапанах, которые не пропустили бы теплоноситель, куда не надо, а позволили бы каждому контуру работать, независимо от других.

Даже если у нас система без бойлеров и не комбинированная (радиаторы + водяной теплый пол), а «только» разветвлённая с несколькими насосами, то и тогда на каждую ветку ставим обратные клапаны, цена которых однозначно меньше, чем переделка системы.

Фильтр грубой очистки

Как было сказано выше, одной из причин того, что нет циркуляции теплоносителя, может оказаться скопление мусора в трубопроводе. Чтобы этого стопроцентно избежать, опять-таки, не экономим на копейках, а ставим перед каждым устройством фильтр грубой очистки:

С помощью фильтра поймать грязь проще, чем исправлять последствия засорения трубопровода или теплообменников котла.

Вывод! Фильтры грубой очистки ставим перед каждым устройством системы отопления (насосом, котлом и т. д.) и перед каждым сантехническим устройством. НЕ экономим копейки, чтобы «купить» проблемы. На корпусе фильтра выбиты стрелки, указывающие направление движение теплоносителя или воды в водопроводе…

Вот такие простые «телодвижения» нужно совершить, чтобы никогда не жаловаться, что нет циркуляции в системе отопления. Успехов.

нет циркуляции в системе отопления

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
