Проход дымохода через кровлю из металлочерепицы — схемы и пошаговая инструкция

Как вывести через кровлю квадратную или прямоугольную трубу

Когда выполняется проход сэндвич трубы через металлочерепицу, герметичность перехода обеспечивается при помощи специального внутреннего фартука:

  • Для приобретения планок примыкания верхнего и нижнего типа следует отправиться в специализированную точку продажи. Нижняя часть изделия прокладывается по поверхности дымоотводной трубы, разметка верхней кромки происходит после оформления нижней.
  • Штробу нужно подобрать, ориентируясь на отметку: делается она глубже 15 мм, с небольшим верхним уклоном.
  • После уборки всего образовавшегося мусора саму штробу можно промыть водой.
  • Внутренний фартук устанавливается, от нижней части дымоотводной трубы, с постепенным движением вверх.
  • Планки монтируют внахлест, в пределах 150 мм: именно такие параметры позволят обеспечить достаточно надежную герметичность стыковки.
  • Для заливки краев доборных элементов, устанавливаемых в штробе, используется специальный герметик: для подобной заливки разрешается применять исключительно теплостойкие материалы.
  • Под нижней частью установленного фартука проводится монтаж плоского металлического листа, направленного вниз: с его помощью осуществляется отвод воды. Чтобы выполнить бортик, потребуется наличие молотка и плоскогубцев.
  • Фартук по верхней части обкладывается металлочерепицей, вдоль очертаний дымохода. Далее нужно оформить наружный фартук, для чего применяются верхние примыкающие планки. В основном он выполняет декоративную функцию, а устанавливается точно также, как и внутренний. Отличается лишь участок крепления верхних кромок: в данном случае это – поверхность дымохода. Таким образом, нужда в оформлении штробы отпадает сама собой.

Восстановление пирога кровли

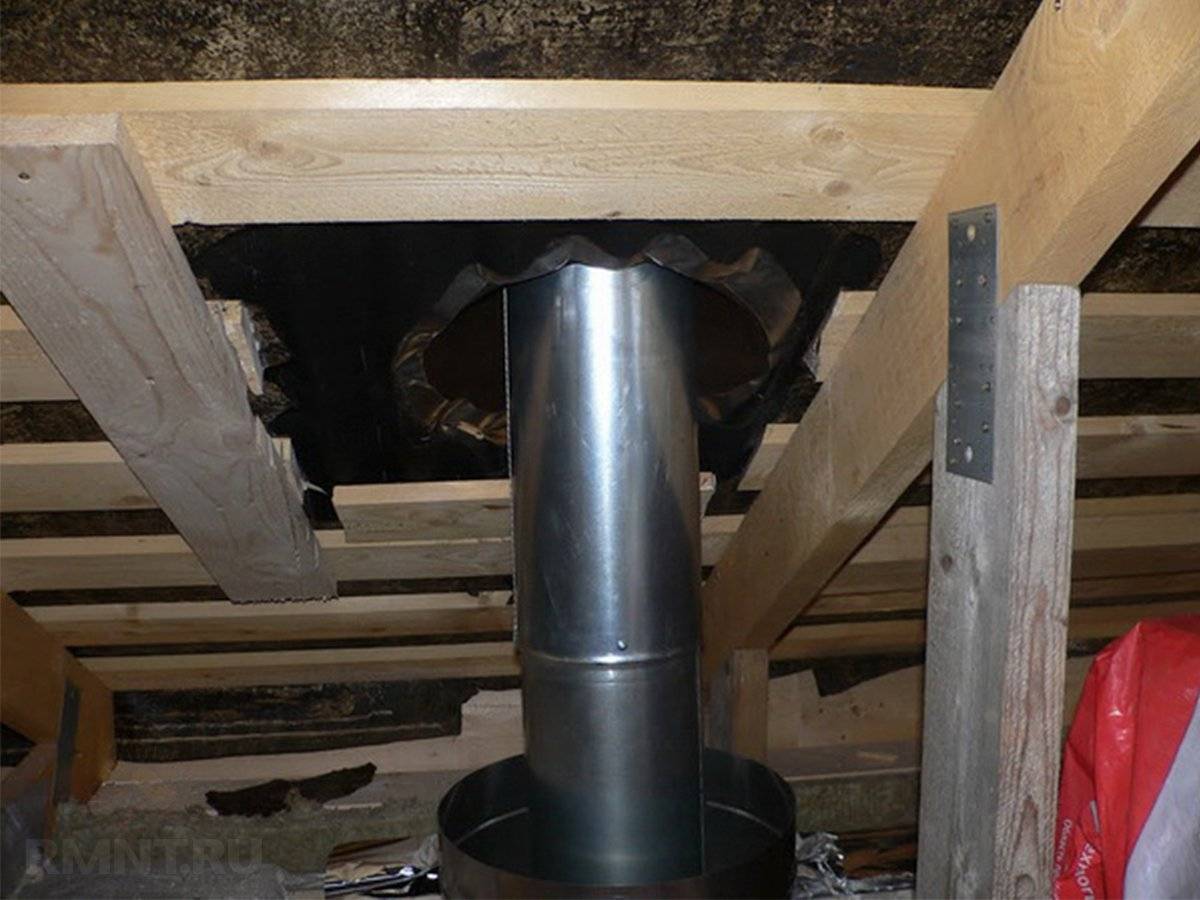

Когда проём подготовлен, трубу закрепляют в нём с помощью стальных растяжек. Далее производится набор обрешётки из негорючих материалов — стального уголка или оцинкованного профиля. Шаг и расположение этих элементов выбирают исходя из условий крепления металлочерепицы и разделки под трубу. Зачастую достаточно двух горизонтально направленных вставок, которые соединяются между собой практически вплотную с двух сторон от трубы.

Проход дымохода через кровлю из металлочерепицы — схемы и пошаговая инструкция

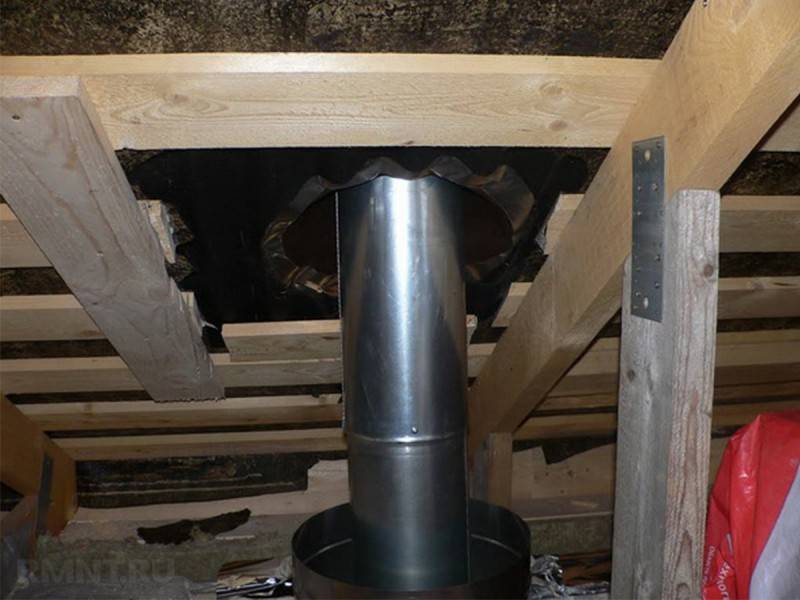

Обратная заделка проёма производится по направлению снизу-вверх. Для холодной кровли этот этап пропускают: пирог проёма не заполняется утеплителем. В ином случае в него враспор вставляют соответствующих размеров мат плотной минеральной ваты, разрезанный на две части. Дополнительное крепление утеплителя можно обеспечить с помощью стальной арматурной сетки, подбитой снизу к деревянным распоркам, ограничивающим проём. Пароизоляция на этом участке не монтируется, её заменяют алюминиевой фольгой.

Проход дымохода через кровлю из металлочерепицы — схемы и пошаговая инструкция

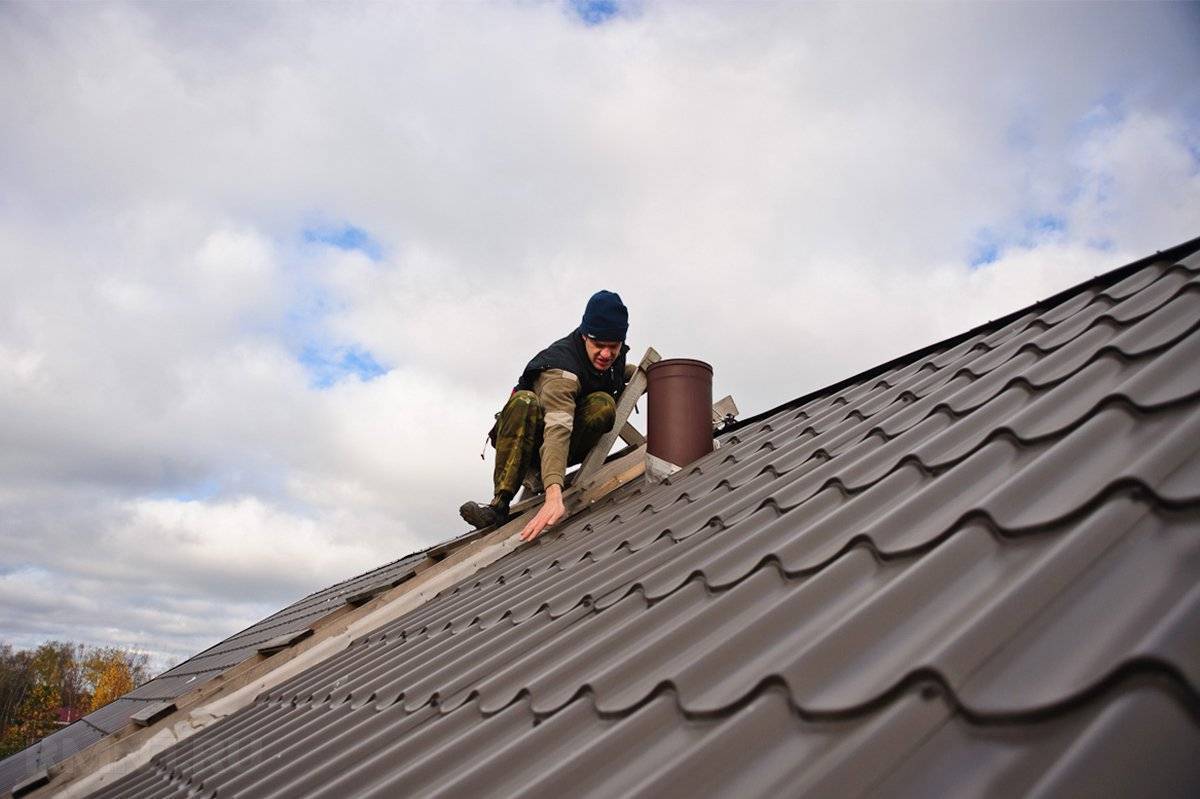

Дальнейшая заделка проводится со стороны кровли. В полуметре от дымоходной трубы гидроизоляцию меняют на лист оцинкованного железа, в котором проделано отверстие по диаметру трубы, расширенное до эллипса в соответствии с углом наклона ската. Края листа герметизируют битумной мастикой и крепят к обрешётке саморезами, в этом месте лист должен иметь нахлёст на общую гидроизоляцию не менее 10 см.

Проход дымохода через крышу из металлочерепицы: герметизация примыкания

Кровля из металлочерепицы по праву считается одной из самых надежных и долговечных. Место, где проходит печная труба через металлочерепицу, требует особой тщательности при монтаже.

Как обойти трубу металлочерепицей? В зависимости от типа трубы используются разные способы герметизации.

Как сделать отверстие под трубу в металлочерепице

Как вывести дымоход через металлочерепицу? Начать нужно с отверстия.

Форма отверстия для вывода трубы через металлочерепицу зависит от типа дымохода:

  1. Цилиндрический. Отверстие овальной формы прорезается так, чтобы зазор между дымоходом и его краями был 5-7 см.
  2. Квадратный или прямоугольный. Кирпичный дымоход часто выкладывается до перекрытия кровли. Отверстие прямоугольной формы прорезается в скате так, чтобы оставался 5-10 см зазор.
  3. Через конек. Это самый простой способ прохода. К сожалению, возможность вывода через конек встречается нечасто. Отверстие делается в верхней части листов и закрывается коньком увеличенной ширины. Водоотводящие фартуки крепятся поверх первого ряда листов.

Вырезать отверстие для прохода трубы через крышу из металлочерепицы следует специальными кровельными ножницами. При работе болгаркой перегревается и приходит в негодность полимерный защитный слой рядом с линией реза. Обрезанные кромки следует покрыть специальной защитной краской-грунтом во избежание коррозии.

Обход трубы

Способ организации прохода дымохода через кровлю из металлочерепицы также зависит от типа дымохода.

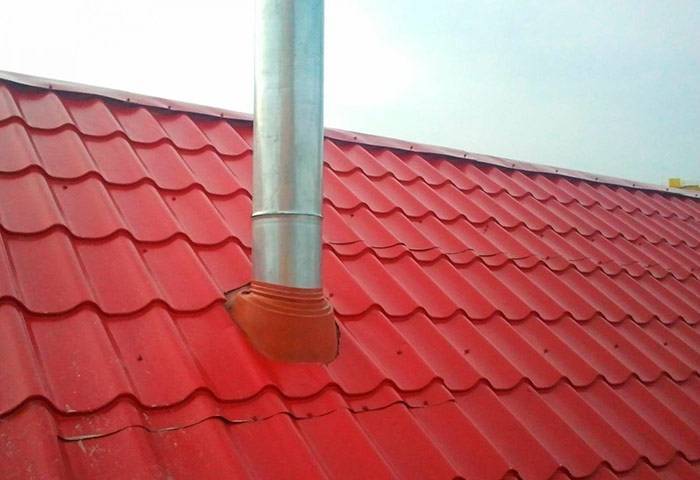

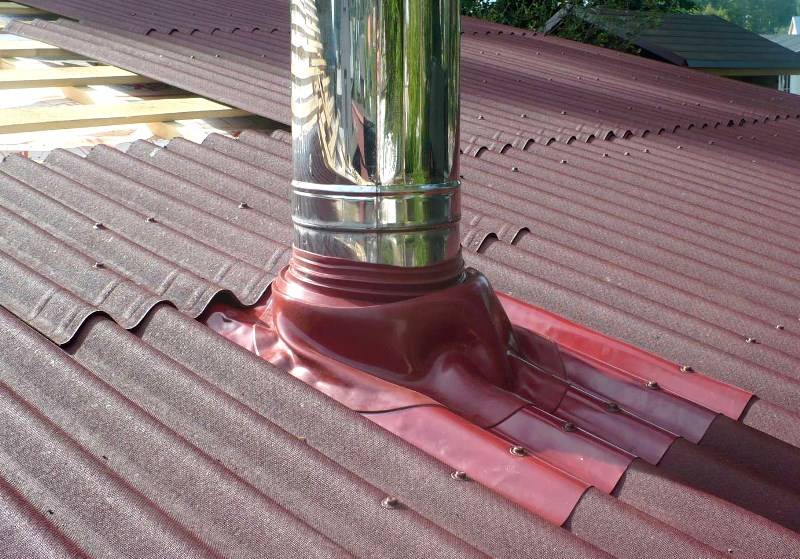

Для прохода сэндвич трубы через металлочерепицу выпускаются специальные фартуки. Они называются «мастер-флеш» и представляют собой квадратный лист алюминия, с установленной по периметру полимерной упругой прокладкой. В центре листа к алюминию приклеен гофрированный конический рукав из термостойкого пластика. Рукав предназначен для уплотнения круглой трубы.

При установке мастер флеш в отверстие фартука с усилием продевается дымоход, место прилегания пластика дополнительно уплотняется термостойким герметиком. Алюминиевый лист одним краем заводится под верхний кровельный лист, а нижним – крепится поверх нижнего. Вода с верхней части ската должна стекать на фартук, а с него – на нижнюю. Аналогично выполняется и установка вентиляционной трубы на крыше из металлочерепицы.

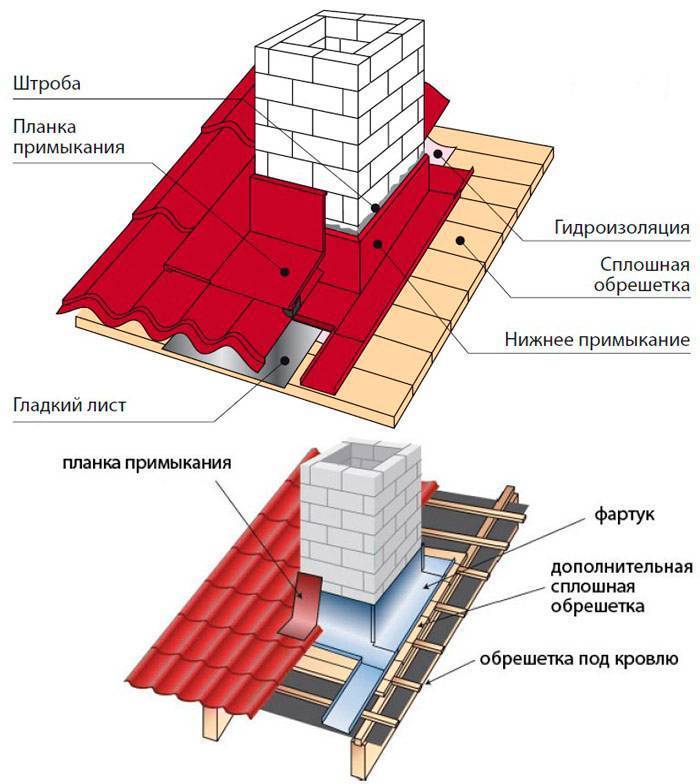

Для прохода кирпичного дымохода через крышу из металлочерепицы на дымоходе чуть выше уровня кровли выкладывают специальный ступенчатый выступ (распушка), защищающий место прохода от воды, стекающей по стенкам дымохода. Под него заводятся кромки фартуков. Вместо распушки можно проштробить кладку параллельно кровле и завести кромку в канавку. Наименее надежный способ устройства примыкания – простое крепление к кладке саморезами на дюбелях. Во всех случаях место примыкания уплотняется герметиком.

Популярные статьи  Байпас в системе отопления что это такое: инструкция по самостоятельной установке

Вокруг места выхода дымохода из металлочерепицы выкладывается дополнительная обрешетка (если она не сплошная). В месте прохода с внутренней стороны обрешетки набиваются дополнительные планки, чтобы поддержать «висящие» концы досок.

Разделка трубы на крыше из металлочерепицы выполняет в следующем порядке. Сначала крепится нижний фартук. На следующем этапе – боковые, их нижние края должны находить на нижний фартук. Последним крепится верхний фартук, он должен накрывать кромки боковых, а сам заходить под верхний ряд листов.

Для фиксации к обрешетке используют кровельные саморезы с уплотнительной прокладкой. К кладке фартуки крепятся на дюбели оцинкованными саморезами.

Гидроизоляция трубы

Слой гидроизоляции предназначен для отведения конденсата, образующегося на внутренней стороне кровли. Этот поток не должен попадать в подкровельное пространство.

При проходке для труб через кровлю из металлочерепицы гидроизоляционную мембрану в месте прохода разрезают «конвертом». Верхний клапан выпускают поверх верхнего фартука, отводя на него стекающую под скатом влагу. Нижний клапан заворачивают под нижний фартук, боковые- соответственно под боковые фартуки.

Важно! При работе на кровле обязательно соблюдение правил техники безопасности. Следует пользоваться страховочным поясом, строительной каской, защитными перчатками и очками. Выполненный по правилам проход трубы через крышу из металлочерепицы сохранит сухость и тепло в доме

Такая крыша прослужит долго, выполняя свою главную функцию – защиту жильцов и строительных конструкций от атмосферных явлений

Выполненный по правилам проход трубы через крышу из металлочерепицы сохранит сухость и тепло в доме. Такая крыша прослужит долго, выполняя свою главную функцию – защиту жильцов и строительных конструкций от атмосферных явлений.

Проход дымохода через кровлю из металлочерепицы — схемы и пошаговая инструкция

Рекомендуемые места для размещения дымоходов

Зона прохода дымохода через крышу из металлочерепицы должна определяться на начальном этапе разработки проекта.

Кроме этого в указанных местах на крыше собирается самое большое количество снега, что будет оказывать высокую нагрузку на сами стыки, что может разрушить целостное состояние всей крыши.

Так же нерационально делать вывод дымохода рядом с окнами помещений – мансардами. Этот вариант чреват ситуациями высокой вероятности попадания в комнаты дыма.

Смотреть видео: обход дымоотвода через крышу из металлочерепицы

Специалисты рекомендуют останавливаться на выходе дымохода рядом с коньком. В зимнее время в таком месте собирается немного снега. В этой ситуации не нужно делать максимально высокую конструкцию, что позволяет минимизировать влияние атмосферных осадков.

Расположение примыкания

В нормативах СНиП, касающихся обустройства дымоходов, нет четкой регламентации расположения трубы дымоотвода.

Конкретно указываются только параметры для определения высоты дымохода:

  • дымоход должен возвышаться над коньком минимум на 50 см, если сама труба расположена на удалении от него до 150 см;
  • если дымоход расположен на расстоянии 150-300 см от конька, то его высота может быть равной уровню конька или выше его;
  • если дымоход располагается от конька далее чем на 300 см, то трубу на дымоходе размещают в уровень с коньком или не ниже линии, которая проводится от конька под углом 10 градусов относительно горизонта.

Проход дымохода через кровлю из металлочерепицы — схемы и пошаговая инструкция

Конденсат может выпадать внутри трубы или на внутренней поверхности защитного зонтика. Главная опасность образовавшейся влаги состоит в том, что при отрицательных температурах она образует наледь, которая негативным образом сказывается на тяге. Кроме того, конденсат стекает во стенкам дымохода вниз, тем самым способствуя развитию коррозионных процессов и снижая период эксплуатации дымохода.

Выводить дымоход через крышу лучше как можно ближе к коньку. Для этого существует две причины:

  • в этом месте намного проще организовать примыкание трубы к кровле;
  • благодаря малой площади ската над трубой, сводится к минимуму образование снеговых карманов, которые приводят к протечкам.

Обустройство квадратного (прямоугольного) дымохода

В целом работы по обустройству квадратного (прямоугольного) дымохода во многом аналогичны вышеизложенной методике обустройства дымохода для круглой трубы, хотя имеется и ряд отличий. Первоначально, после вырезания отверстия для дымохода производятся работы по обеспечению пожарной безопасности. В вырезанном отверстии края по всей глубине крыши укладываются базальтовой ватой и фольгой.

В дальнейшем производится установка внутреннего фартука до начала монтажа покрытия, а впоследствии, установка наружного декоративно-защитного элемента. После этого для обеспечения герметичности около нижнего края трубы между крышей и фартуком устанавливается галстук. Его узкий край проходит в ендову либо в подведенный водосточный желоб. Далее производится обход дымохода металлочерепицей.

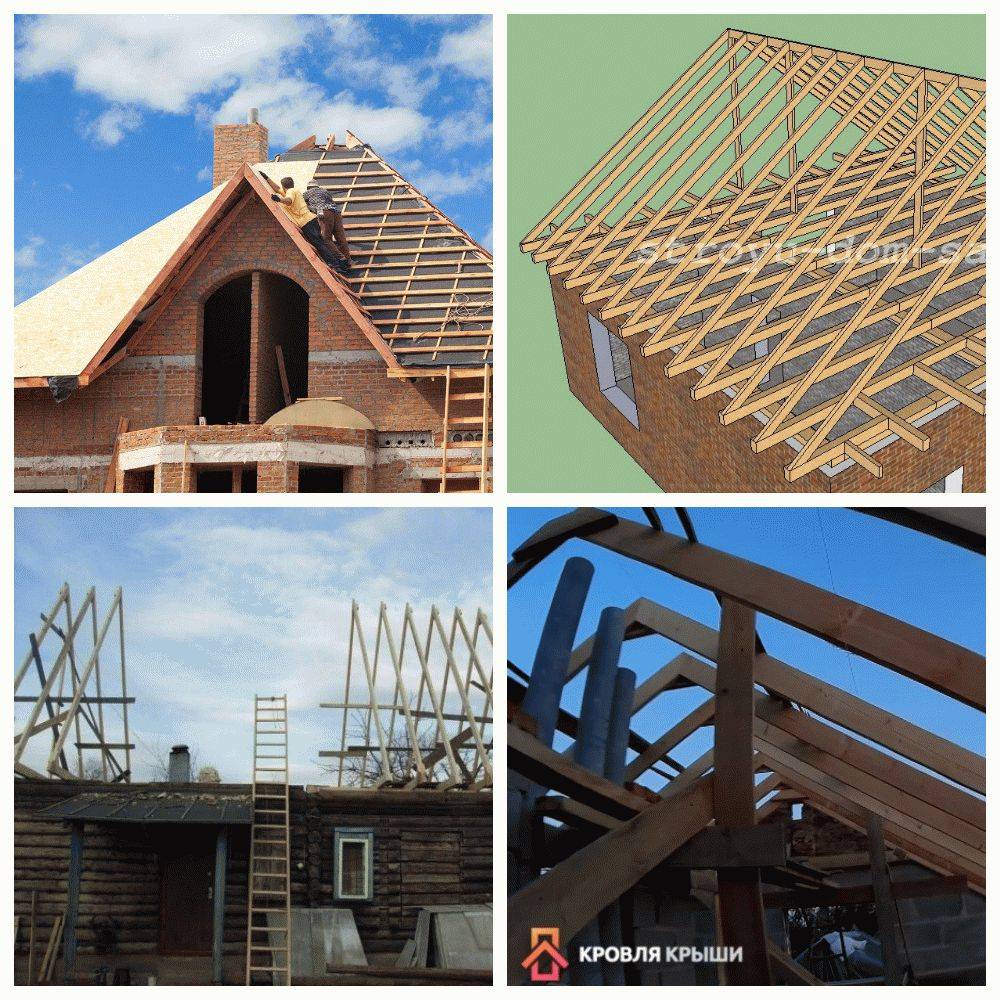

Укрепление стропильной системы

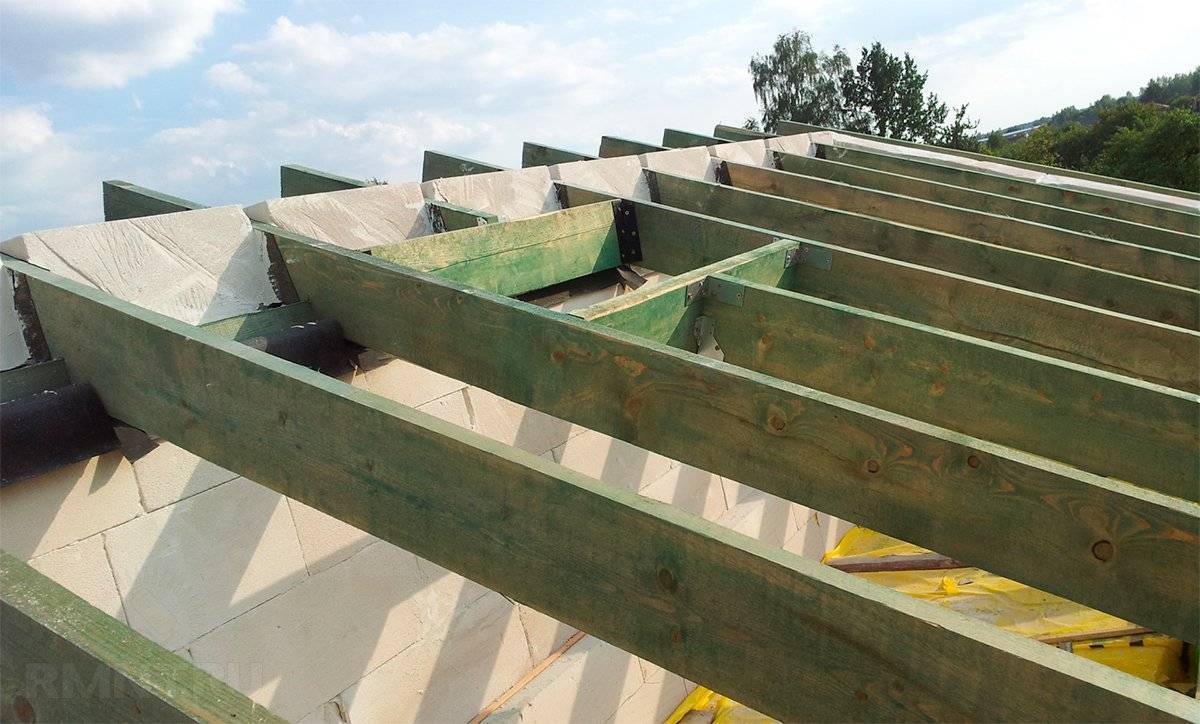

В простейшем случае проём ограничивается двумя распорками, установленными между стропилами. Таким образом в пироге кровли формируется квадрат, стенки которого отстоят на расстояние не меньше нормативного. Для лёгких крыш из металлочерепицы характерен редкий шаг стропил, поэтому обычно горизонтальный габарит проёма оказывается избыточно большим. Его можно сократить, вставив между горизонтальными распорками ещё пару вертикальных. Это желательно не только с точки зрения сокращения бреши в теплоизоляции: даже в холодной кровле проём минимально допустимых размеров вызовет меньше трудностей с устройством негорючей обрешётки и креплением металлочерепицы на место.

Проход дымохода через кровлю из металлочерепицы — схемы и пошаговая инструкция

В сложных случаях стропильную ногу приходится разрезать. В зависимости от высоты прохода, демонтажу также подвергается затяжка, ригель, либо несколько прогонов. Общая методика укрепления стропильной системы такова: в месте разреза стропильная нога сверху и снизу скрепляется с соседними посредством горизонтальных распорок. Далее между этими распорками вставляют вертикальные брусья, заменяющие стропильную ногу в месте прохода. Этот же метод может применяться и к другим элементам несущей системы, расположенными параллельно: прогонами или, например, высокими затяжками.

Проход дымохода через кровлю из металлочерепицы — схемы и пошаговая инструкция

Достаточно редко практикуется усиление с помощью подпорных стоек. В основном это целесообразно при уклоне ската выше 35°, когда требуется вырезать достаточно длинные фрагменты стропильной системы. В таких случаях вокруг проёма обустраивается своя несущая система, зачастую она имеет висячий тип. Для обеспечения достаточно прочности противоположные ноги принято соединять затяжками, на которые будут опираться стойки.

Популярные статьи  Установка и подключение джакузи своими руками — инструкция для новичков!

Как правильно выбрать комплект для монтажа сэндвич-дымохода

К выбору комплектующих для монтажа дымохода необходимо подходить с максимальной ответственностью. Прежде всего, раз дымоход будет устанавливаться в помещении, с проходом через перекрытие и кровлю, на первый план выходят вопросы обеспечения полной безопасности его эксплуатации. Ну и. понятно, что такие работы проводятся с расчётом на долговременное использование, и чтобы уже спустя несколько лет хозяев не посетило разочарование, приобретаемые комплектующие должны быть качественными, сертифицированными, сопровождаться документально подтвержденными гарантийными обязательствами производителя.

Выбор всегда сводится к оценке нескольких критериев:

  • Качество изготовления комплектующих деталей сэндвич-дымохода и материалы, использованные в процессе производства.
  • Пропускная способность дымоходного канала, то есть сечение внутренней трубы.
  • Толщина необходимого слоя термоизоляции.
  • Составленная схема монтажа и необходимые для ее реализации детали и сборки.

Пройдемся по этим пунктам поочередно.

Материал изготовления труб сэндвич-дымоходов

Подобные системы отвода продуктов сгорания в наше время пользуются чрезвычайно широким спросом. К сожалению, повышенная востребованность, как это, увы, обычно происходит, сопровождается появлением на рынке низкокачественной продукции, либо вообще «без опознавательных знаков», либо выдаваемой за тот или иной бренд.

Понятно, что уважающий себя хозяин не станет приобретать явно низкопробный товар в непонятных торговых точках или с рук – здесь гарантии качества вообще ждать не приходится. Но случается, что и в крупных магазинах нет-нет, да и появится контрафакт

Так что на документацию (а техпаспорт должен быть обязательно) обращают повышенное внимание

Бывает и так, что заинтересованные в реализации любой ценой продавцы не стараются обратить внимание потребителей на особенности применяемого для изготовления труб металла. А ведь нержавейка внешне выглядит практически одинаково, и нередко неосведомленный покупатель приобретает товар, который в принципе не подходит для имеющихся или планируемых условий эксплуатации дымоходной системы

Печальная картина, способная полечь буквально катастрофические последствия: внутренняя труба не выдержала выпадающей на нее химической и термической нагрузки и пришла в полную негодность

В результате весьма вероятной становится ситуация, когда после монтажа и, казалось бы, нескольких месяцев безупречной эксплуатации (или даже двух-трех лет, что для такой конструкции – тоже чрезвычайно мало!), внешне «красивый и блестящий» дымоход вдруг начинает подавать признаки протечки газов в помещение. А это уже – серьезный сигнал о том, что с ним – далеко не все в порядке, и не за горами серьёзная авария, чреватая прогоранием внутренней трубы, что нередко заканчивается пожароопасными ситуациями.

Поэтому – обязательно обращайте внимание на марку нержавеющей стали, из которой изготовлены внутренняя и внешняя труба сэндвич-дымохода. Если никаких упоминаний об этом нет – от приобретения следует отказаться в категоричной форме. В помощь при выборе будет следующая табличка

Безусловного, в ней представлены не все марки нержавеющих сталей, а лишь те, что обычно применяются для изготовления сэндвич-дымоходов и чаще всего встречаются в продаже

В помощь при выборе будет следующая табличка. Безусловного, в ней представлены не все марки нержавеющих сталей, а лишь те, что обычно применяются для изготовления сэндвич-дымоходов и чаще всего встречаются в продаже.

Разновидности элементов для прохода трубы через крышу

Пример того, как просто и надежно закрыть зазор между крышей и дымоходом

Проходные элементы могут входить в комплект труб и это значительно упрощает задачу неопытного мастера, так как ему остается по инструкции из набора собрать детали воедино. Если в комплекте дымохода нет проходного элемента, все немного сложнее, так как необходимое изделие придётся выбрать и докупить самостоятельно.

Иллюстрации Разновидности проходных элементов по форме сечения труб
Сборные элементы для прямоугольных труб. Такие изделия предназначены для герметизации примыкания к кирпичным и каркасным сооружениям с прямоугольной формой поперечного сечения. По сути, это комплект гидроизоляции, внутреннего и наружного фартука, которые в должном порядке устанавливаются по периметру дымовой трубы и обеспечивают ее герметичность.

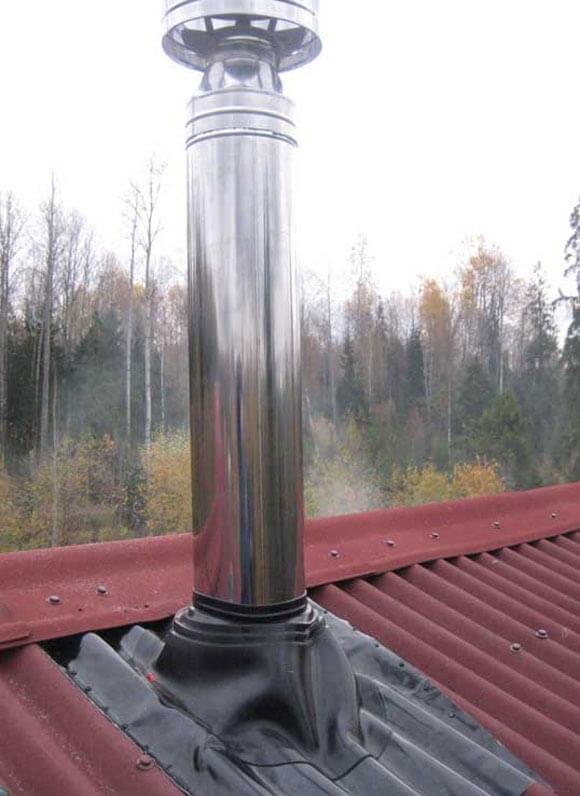

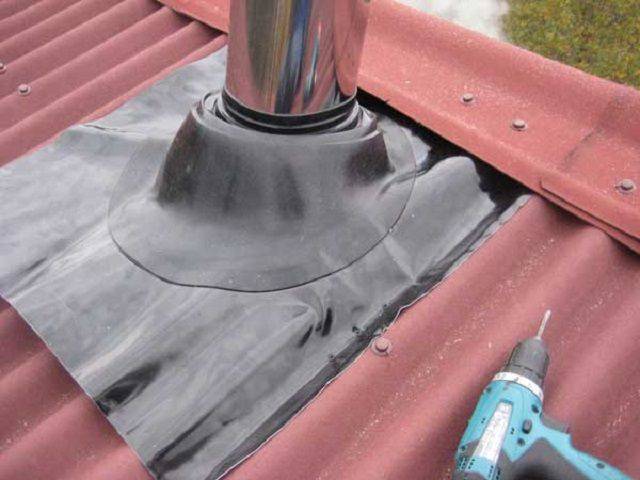

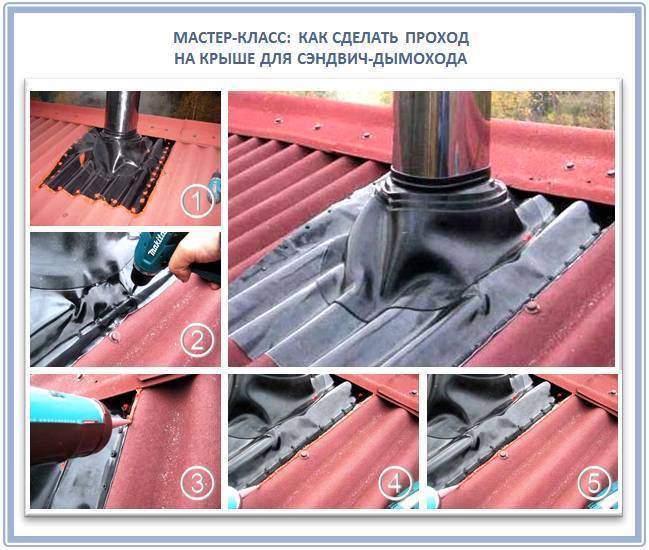

Проходки для сэндвич труб. Комплект для примыкания к круглой трубе состоит из изделия, которое крепится на кровельном материале, и из гидрозатвора. Монтаж выполняется таким образом, что непосредственно с трубой контактирует верхняя часть воронки гидрозатвора – уплотнительное кольцо, изготовленное из термостойкого эластичного материала.

Крепление гидрозатвора к кровле выполняется саморезами, которые вкручиваются по периметру воронки. Для этого резиновое изделие по краю армируется алюминиевой лентой.

Рекомендуемые места для размещения дымоходов

Зона прохода дымохода через крышу из металлочерепицы должна определяться на начальном этапе разработки проекта.

Кроме этого в указанных местах на крыше собирается самое большое количество снега, что будет оказывать высокую нагрузку на сами стыки, что может разрушить целостное состояние всей крыши.

Так же нерационально делать вывод дымохода рядом с окнами помещений – мансардами. Этот вариант чреват ситуациями высокой вероятности попадания в комнаты дыма.

Смотреть видео: обход дымоотвода через крышу из металлочерепицы

Обход трубы на скате. Адаптер М28. Часть 1. Монтаж металлочерепицы. УНИКМА

Специалисты рекомендуют останавливаться на выходе дымохода рядом с коньком. В зимнее время в таком месте собирается немного снега. В этой ситуации не нужно делать максимально высокую конструкцию, что позволяет минимизировать влияние атмосферных осадков.

Финальные работы

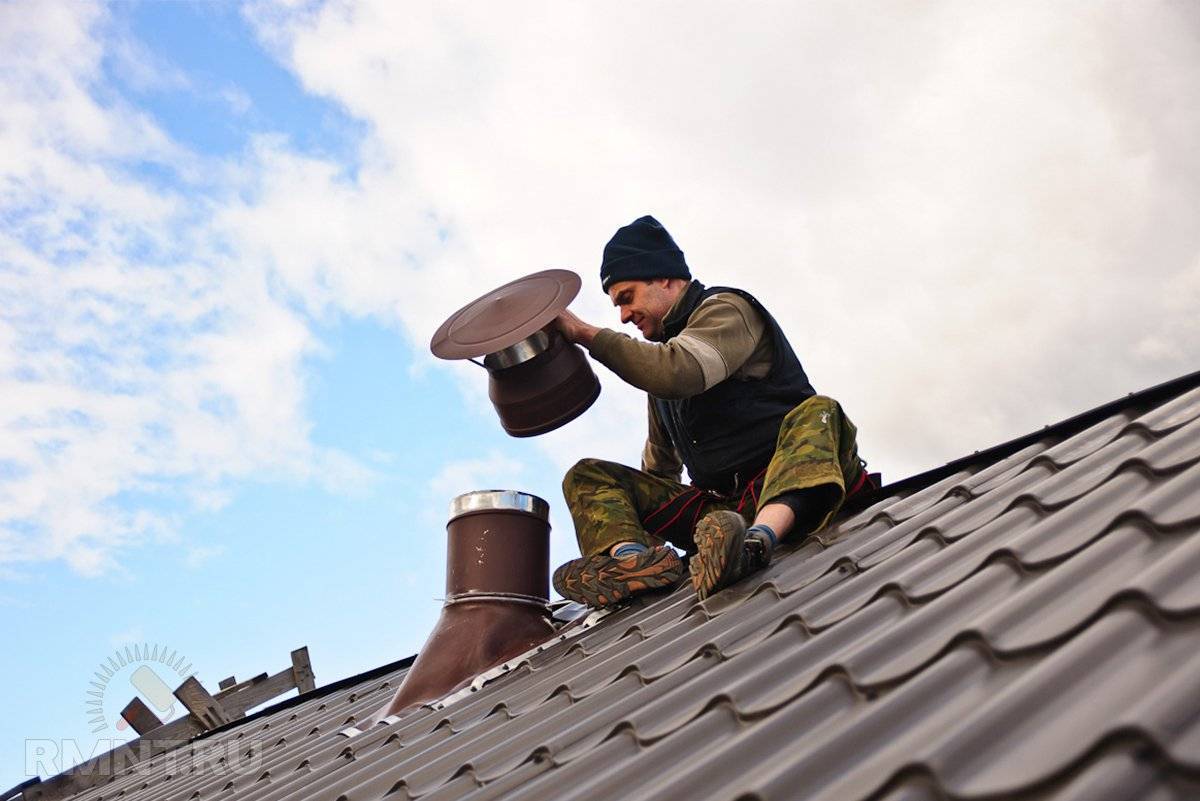

Разделка печной трубы на потолке или крыше своими руками окончена. Остается только просушить печь. Но перед этим проверяем тягу в трубе. Для этого подносим факел к открытой дверце топки, если пламя затягивает вовнутрь – тяга в норме. При недостаточной вентиляции потребуется удалить строительный мусор из труб и только после этого переходить к следующему этапу финала.

Популярные статьи  Как сделать табурет своими руками из дерева: чертеж и пошаговая инструкция

Закладываем в топку не больше 3 кг дров и подпаливаем из. Во время первого сжигания дров будет выгорать смазка, грязь и лакокрасочные материалы с поверхностей печи, и удаляться влага из кирпичей. Поэтому рекомендуем открыть окна и двери.

После остывания поверхностей проводим 2 сушку печи и проверяем все стыки и сам дымоход на герметичность, и отсутствие просечек газов в помещение. Возможные неисправности устраняем и только после окончательной проверки можно приступать к эксплуатации печей.

Только качественно выполнив основные этапы работ, проведя внимательную проверку готового дымохода, вы сможете обезопасить свой дом от пожаров и вдыхать ароматный запах горящих дров, а не угарного газа, валящего из щелей дымохода.

Правильный проход трубы дымохода через кровлю: требования к безопасности и материалам

Сложить печь — дело непростое, но когда дело доходит до обустройства правильного прохода трубы дымохода через кровлю — это не менее важная процедура.

Проход дымохода через черепичную кровлю

Проход дымохода через кровлю из металлочерепицы — схемы и пошаговая инструкция

От того, насколько верно будут проведены работы, зависит противопожарная безопасность, а также гидроизоляция печи и чердачного перекрытия. Неправильно смонтированная система выведения газов, которые выделяются в процессе сгорания топлива, может стать причиной пожара! Также эти газы опасны для здоровья и жизни человека, их накапливание под кровлей жилых помещений создает опасную прослойку, которая, достигая критической массы, может нанести непоправимый ущерб здоровью человека и даже к летальным исходам!

Последствия плохо проведенной работы по герметизации дымохода при выходе его через крышу могут быть таковы:

  • Если труба не будет защищена от влаги, сырость со временем легко разрушит кладку дымохода, проникая в швы и разъедая раствор, что также может привести к задымлению чердака, а при худшем исходе — и к пожару.
  • Влага, появившаяся в негерметично заделанных отверстиях вокруг трубы, стекая по кладке, проникая вовнутрь дымохода, и может привести к образованию грибка. Придется перекладывать трубу, а возможно — даже часть печи.
  • Переувлажнение не только трубы, но и материалов пароизоляции и утеплителя может привести к их разрыву.
  • В результате утраты герметичности теплоизоляции увеличатся теплопотери здания.
  • Возможно нарушение циркуляции воздуха в чердачном помещении, что приведет к снижению влагообмена .
  • Попадание влаги в щели при перепадах температур образует наледи, которые расширят трещины, и разрушительные процессы активизируются.
  • Из-за влаги может быть нарушено все устройство крыши — если она попадет на стропильную конструкцию и начнет ее разъедать.

Сырость убивает дымоходную трубу

Проход дымохода через кровлю из металлочерепицы — схемы и пошаговая инструкция

Такая картина может возникнуть в трубе, при плохо заделанных щелях вокруг нее . Чтобы не возникло подобной проблемы, монтаж вывода трубы через кровлю необходимо проводить внимательно и грамотно.

проведения трубы черезЕсли труба монтируетсявсей трубы –чтобы труба проходилаВысота трубы в

Укрепление стропильной системы

В простейшем случае проём ограничивается двумя распорками, установленными между стропилами. Таким образом в пироге кровли формируется квадрат, стенки которого отстоят на расстояние не меньше нормативного. Для лёгких крыш из металлочерепицы характерен редкий шаг стропил, поэтому обычно горизонтальный габарит проёма оказывается избыточно большим. Его можно сократить, вставив между горизонтальными распорками ещё пару вертикальных. Это желательно не только с точки зрения сокращения бреши в теплоизоляции: даже в холодной кровле проём минимально допустимых размеров вызовет меньше трудностей с устройством негорючей обрешётки и креплением металлочерепицы на место.

В сложных случаях стропильную ногу приходится разрезать. В зависимости от высоты прохода, демонтажу также подвергается затяжка, ригель, либо несколько прогонов. Общая методика укрепления стропильной системы такова: в месте разреза стропильная нога сверху и снизу скрепляется с соседними посредством горизонтальных распорок. Далее между этими распорками вставляют вертикальные брусья, заменяющие стропильную ногу в месте прохода. Этот же метод может применяться и к другим элементам несущей системы, расположенными параллельно: прогонами или, например, высокими затяжками.

Достаточно редко практикуется усиление с помощью подпорных стоек. В основном это целесообразно при уклоне ската выше 35°, когда требуется вырезать достаточно длинные фрагменты стропильной системы. В таких случаях вокруг проёма обустраивается своя несущая система, зачастую она имеет висячий тип. Для обеспечения достаточно прочности противоположные ноги принято соединять затяжками, на которые будут опираться стойки.

Вывод трубы через кровлю: общие рекомендации

При проводе дымохода, в том числе и двухстенного, через конструкции ската следует прежде всего соблюдать следующие правила:

  • возвышаться над кровлей труба для создания хорошей тяги должна достаточно высоко;
  • пропускать трубу с чердака на улицу следует таким образом, чтобы между ее стенками и горючими конструкциями крыши оставалось расстояние не менее чем в 5-7 см;
  • щели между трубой и элементами кровельного «пирога» полагается заделывать негорючими изоляционными материалами.

Возвышаться над кровлей крыши дымоходы этой разновидности, согласно нормативам СНиП, должны не менее чем на 50 см при расположении на расстоянии до 1 м от конька.
