Приточно-вытяжная вентиляция для квартиры: эффективные системы воздухообмена

Содержание

Зачем нужна вентиляция в квартире

Основная задачи приточной системы вентиляции воздуха в квартире заключается в обеспечении постоянно циркуляции свежего воздуха. Роль механизма для вывода отработанных потоков играют специализированные вытяжные вентиляторы. Они по умолчанию имеются в каждой квартире, так как устанавливаются в процессе строительства дома.

Однако механизм приточной вентиляции отсутствует. Поступление свежего воздуха осуществляется естественным путем, но его количества может не хватать. В этом случае и используется система приточной вентиляции. Конструкции для ее создания классифицируются на три типа:

  • клапаны (для стен и для окон);
  • механические проветривали;
  • бризеры.

Нормативные требования к вентиляции квартир

Исследования причин тепловых потерь доказывают, что 1/3 проблем составляет вентиляция. Монтаж пластиковых окон положительно сказывается на экономии тепла, но снижает обмен воздуха. Последнее негативно влияет на человека – низкая работоспособность, быстрая утомляемость, раздражительность, болезненность.

Нормативы приведены в СНиП 2.08.01-89 «Жилые здания» и 2.04.05-91 «Отопление, вентиляция и кондиционирование». Отсутствие вентиляции ведет к влажности, появлению грибка и плесени. Последние портят поверхности, провоцируют появление или обострение заболеваний аллергического характера.

Правила вычисления минимального объема воздухообмена

Минимальная отметка воздухообмена для основных комнат – 3 м3/час на 1 м2. Вспомогательные помещения требуют следующего объема:

  • раздельные санитарно-гигиенические комнаты, кладовая, гардероб – 25 м3/час;
  • кухня с электрической плитой – 60 м3/час, с газовой – 90 м3/час.

В соответствии с ГОСТ 30494-96, температурный показатель жилого пространства: летом – от 22 ºС до 25 ºС, зимой – от 20 до 22 ºС.

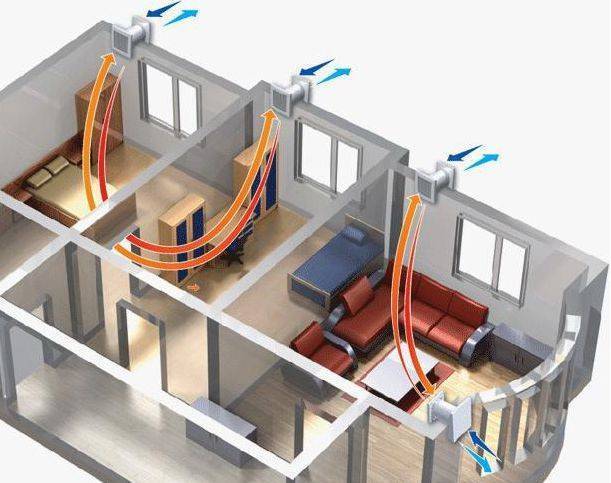

Как обеспечить циркуляцию воздуха

В поступлении свежего воздуха нуждаются кухня и спальня, а в удалении – ванная, санузел (условие закреплено в СП 54.13330.2016). Взаимообмен между техническими помещениями и остальной квартирой следует исключить. При составлении схемы воздухообмена нужно опираться на планировку жилья. Поступление свежего воздуха обеспечивают помещения с окнами, а отток – вентиляционные шахты.

Частые проблемы с вентиляцией

Основные проблемы с вентиляцией на верхних этажах многоквартирных домов – это ослабление тяги и появление обратного эффекта. Причина такого явления – конструктивные особенности вентиляционной системы.

В этом случае жильцам рекомендуется установить приточный кухонный вентилятор с электрическим приводом. Он будет нагнетать дополнительный объем в кухонное помещение, выталкивая воздух, поступающий из вытяжки. На саму вытяжку можно поставить декоративную облицовку с обратным клапаном, который выпустит воздушный объем наружу, но не пропустит внутрь.

Также могут возникнуть проблемы с вентиляцией из-за разрушения вентиляционной шахты. Для решения этой проблемы необходимо подать жалобу (лучше коллективную) в управляющую организацию для ее восстановления.

В частных домах проблемы с вентиляцией начинаются после проведенного ремонта или утепления здания. Причина – использование дешевых, но не пропускающих воздух материалов, например пенопласта.

В ряде случаев неисправности связаны с установкой пластиковых окон, обеспечивающих почти полную герметичность и перекрывающих приток воздушных масс с улицы. Из-за его отсутствия невозможна вытяжка. Отсюда скопление влаги и прекращение циркуляции внутренней атмосферы.

Решить эту проблему поможет установка принудительной системы приточно-вытяжной вентиляции с выводом вытяжки на крышу и установкой вентилятора не только на приточный, но и на вытяжной воздуховоды.

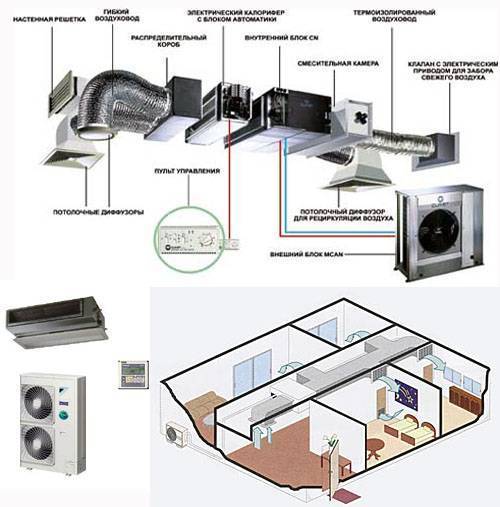

Приточно-вытяжная вентиляция с кондиционером

Иногда такой вариант называют центральным кондиционированием, так как воздух распределяется не в одной комнате, а во всей квартире, куда проложены вентиляционные каналы. Плюсом данной системы является то, что этот вариант дешевле, чем оснащать каждую комнату отдельным кондиционером. Возможности монтажа наружного блока могут быть ограничены. Один внешний блок с теплообменником мощного кондиционера, лучше справляется с задачей, чем несколько слабых.

В центральном кондиционировании отсутствует характерный внутренний блок с барабаном-вентилятором и заслонками-шторками. Вместо него фреонная магистраль от компрессора идёт к канальному распределителю. Воздух в распределитель подаётся через приточные каналы, а выводится, уже охлаждённый, в те места, которые выгодны хозяевам — обычно в кухню и жилые комнаты. Другая система трубопроводов-сборщиков отработанного воздуха концентрирует его и выводит наружу. Распределитель не оснащается вентиляторами. Они ставятся отдельно в том количестве, какого потребует проект. В отличие от привычной сплит-системы, центральное кондиционирование, совмещённое с вентиляцией — это конструктор, из составных элементов которого можно создать решение для любого жилого пространства.

Внутренний распределитель

Как работает?

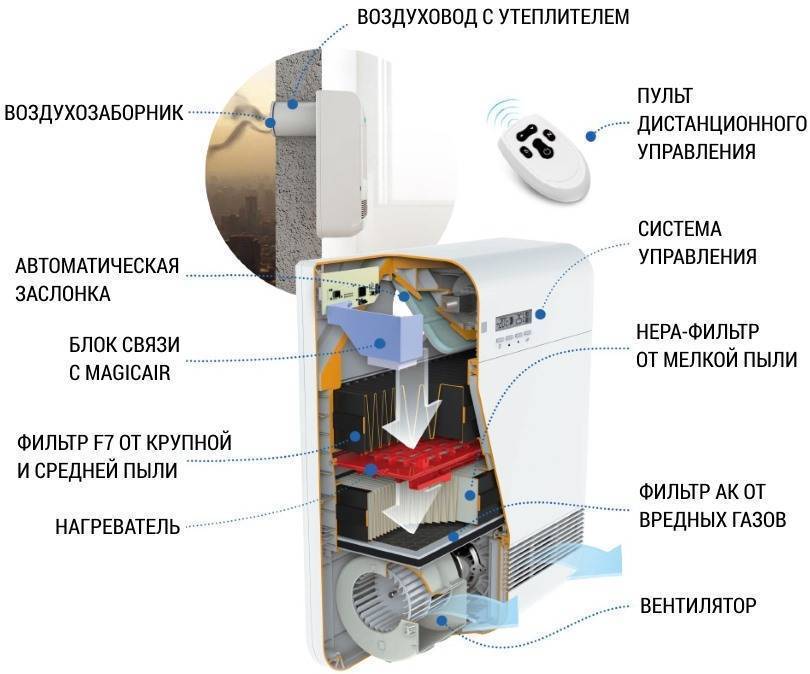

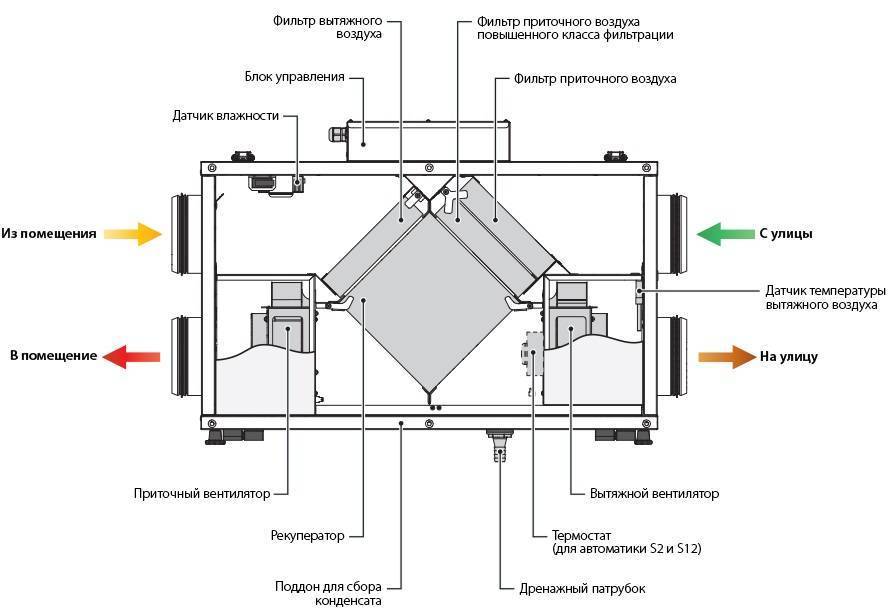

Воздушные массы проникают внутрь помещения и удаляются из него с помощью ветра, температурного перепада, разницы в давлениях внутри и вне сооружения. Вентиляция механического типа будет работать хорошо, при условии установки конвектора в помещении и вентилятора снаружи. Каждое сооружение нуждается в оборудовании каналами, которые подают и вытягивают воздух. Основу вентиляции данного типа составляют два независимых воздухоотводных канала. В задачу первого входит проведение чистого воздуха внутрь помещения, а второго – его отдача наружу. Чтобы работа имела эффективность, взаимосвязанность компонентов — в каждом канале оборудованы дополнительные элементы.

  • Наружный воздухозаборник оснащён решётками защитного типа.
  • Есть канал отвода воздуха, который способен принимать, транспортировать и распределять поток воздуха.
  • Фильтр для механического очищения. Эта деталь удаляет примеси, частицы и загрязнённые вещества при попадании в него воздуха.
  • Задвижки, заслонки, арматура.
  • Осушитель, рекуператор. Они удаляют лишнюю влагу.
  • Вентиляторы, что необходимы для перемещения воздуха с оптимальной скоростью.
  • Система для управлений электронного характера.
Популярные статьи  Как выбрать посудомоечную машину: критерии выбора + советы специалистов

Принцип работы вентиляционной системы происходит по такой схеме:

  • наружное нагнетание свежего воздуха вентилятором;
  • подогревание или охлаждение воздуха с помощью конвектора;
  • фильтрование от вредных примесей и газов;
  • поступление воздушных масс внутрь сооружения;
  • выход воздуха, что отработан наружу по каналам с использованием перепада давления.

Для безупречного функционирования такой вытяжной системы потребуется грамотно составленная схема. Данные работы лучше выполнять при проектировке строительного объекта. В процессе создания схемы необходимо учитывать ряд моментов.

  • Место, где будет установлен агрегат. Расположение вентиляции должно быть максимально комфортным для использования.
  • Параметры путей и каналов, что будут проложены для отвода воздуха, его подачи и вытяжки.
  • Расположение системы управления.
  • Пункты, где будет производиться забор чистого воздуха, и сброс отработанного.

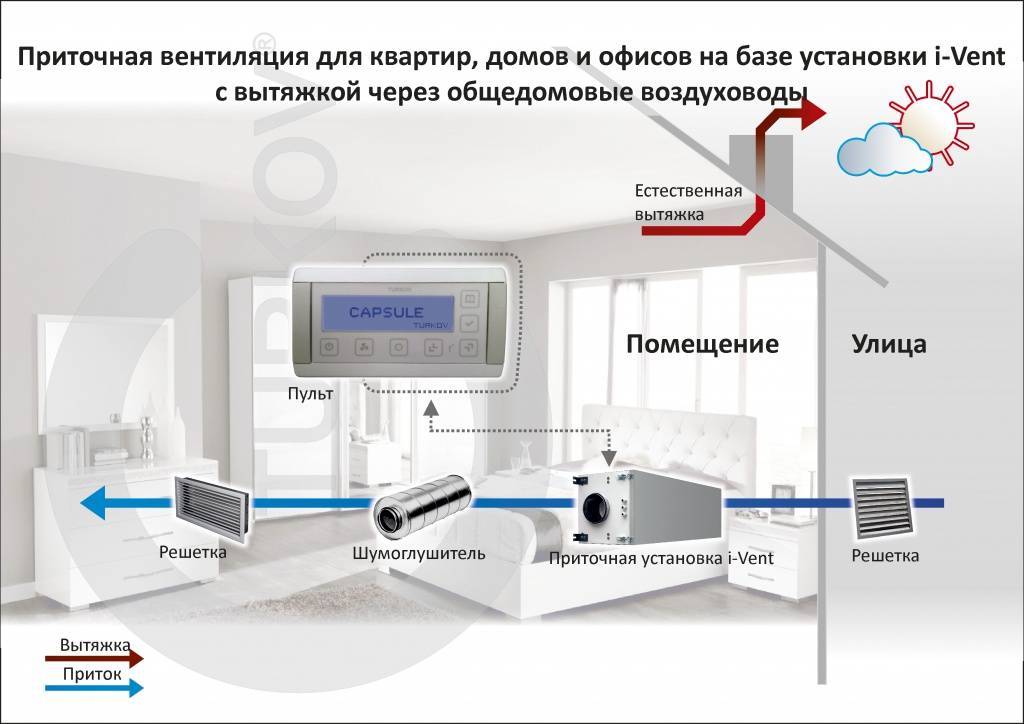

Приточная вентиляция − это современное решение проблемы

Чтобы решить проблему, нужно создать приточно-вытяжную вентиляцию для квартиры. То есть, вытяжка в здании уже присутствует, надо организовать способ доставки свежего воздуха с улицы в помещения. Есть несколько вариантов, о которых и пойдёт речь.

В первую очередь надо обозначить, что приточная вентиляция делится на две категории: естественная и принудительная:

Естественная. Это когда воздух, по законам физики, движется от приточного отверстия, расположенного внизу помещения, к вытяжному отверстию у потолка. То есть, снизу в квартиру поступает свежий воздух с пониженной температурой, а сверху выходит отработанный, с более высокой температурой

При этом очень важно соблюсти параметры отверстий между собой. Особенно это касается приточных

Они должны быть определённого размера, чтобы соответствовать пропускной способности, соответствующей нормативной.
Принудительная схема – это когда в нижние отверстия устанавливается вентилятор. То есть, воздух загоняется в помещения принудительным способом.

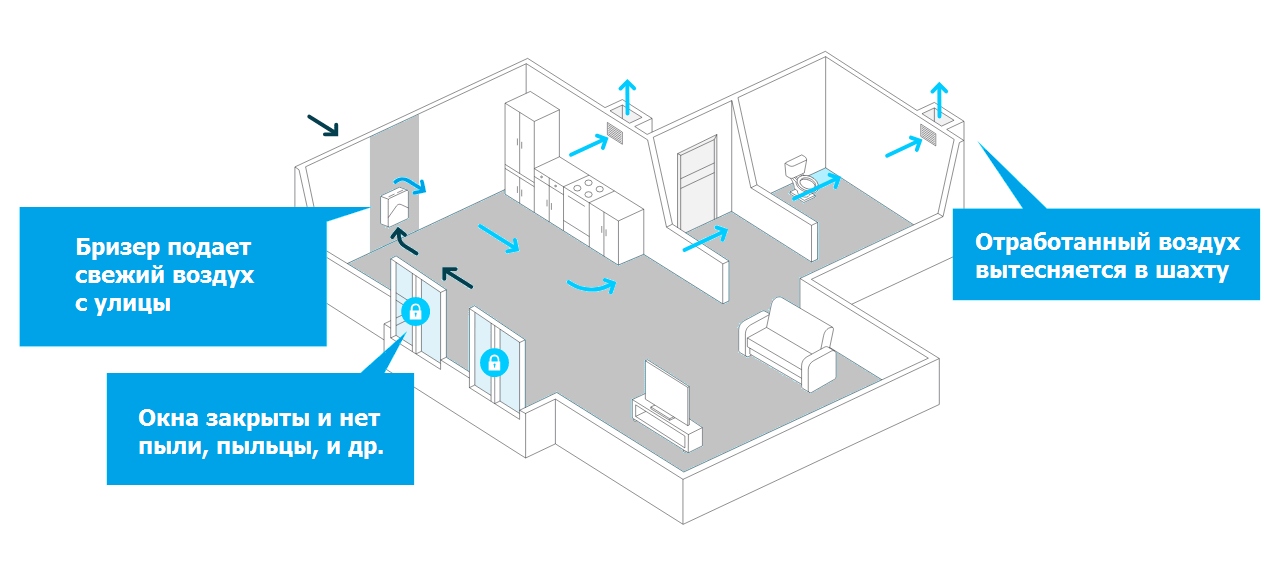

Как работает приточная вентиляция в квартире

Второй вариант эффективнее первого, но более затратен и в плане первоначальных вложений денежных средств, и в плане эксплуатации. Потому что на работу вентиляторов будет уходить электроэнергия, за которую придётся платить. Но такие вентиляторы маломощные, так что оплата будет незначительной.

Какими способами производится приток воздуха

Когда дело касается естественной приточной системы вентиляции, то организуют её двумя способами.

Воздушный клапан, устанавливаемый в конструкцию пластикового окна

Специально установленными в пластиковых окнах воздушными клапанами. Они устанавливаются или в промежутке между открывающейся створкой и рамой, или сегодня используют специальные ручки, в которых проделаны отверстия.

Ручка пластикового окна со сквозными отверстиями для вентиляции

В стене, соприкасающейся с улицей, делают сквозные отверстия (это не запрещается делать), куда вставляются воздушные клапаны цилиндрической формы.

Воздушный клапан для притока воздуха, установленный в стене здания

Как сделать приточную вентиляцию в квартире своими руками

Это несложный процесс, главное – точно подобрать саму установку по диаметру и длине. Рассмотрим вариант монтажа над радиатором отопления:

Фото Описание работ
Для сверления отверстия в стене требуется перфоратор и алмазная коронка соответствующего диаметра.
Получилось вот такое сквозное отверстие.
В него вставляется гофрированный шланг или пластиковая труба, которая будет выполнять функции ствола вентиляционного прохода.
Обязательно устанавливается уплотнительная вставка из полипропилена, которая закроет зазор между трубой и стенками отверстия. По сути, это утеплитель, который не даст воздуху проникать через зазор.
По месту устанавливается защитный короб, и через монтажные отверстия на стене делаются отметки, в которых надо просверлить отверстия под крепёж.
Сверлятся отверстия под крепёжные изделия, куда вставляются пластмассовые дюбели.
Коробка устанавливается на место и крепится к стене саморезами.
Внутрь коробки устанавливается фильтр.
Сверху вся конструкция закрывается крышкой. Сбоку остаётся отверстие, через которое свежий воздух будет поступать внутрь комнаты.

Watch this video on YouTube

В доме

Качественная механическая вентиляция в доме – важное условие комфорта загородной недвижимости. Строительный проект многоквартирных домов изначально включает спрятанные в стенах воздуховоды вентиляции

А для загородных коттеджей они часто рассматриваются как отдельный дополнительный элемент комфорта. Наличие чердачного помещения открывает множество возможностей для вентилирования частного дома, позволяя выбирать вариант любой сложности по средствам:

  • Комбинированная система. Сочетание принудительной вытяжки и естественной подачи воздуха внутрь помещения. Отличается простотой монтажа и обслуживания, но часто приводит к повышенным энергозатратам на охлаждение или обогрев поступающего воздуха.
  • Принудительная приточная вентиляция с охлаждением. Подразумевает установку кондиционера на входе, осуществляющего подачу сразу охлажденного воздуха. Повышает комфорт проживания в доме во время летней жары.
  • Принудительная приточная система с подогревом. Вентиляционные каналы модернизируются теплообменником или рекуператором, которые помогают уравнять температуру поступающего воздуха с исходящим. Эффективный, экономный и комфортный, но достаточно дорогой вариант из-за высокой стоимости рекуператора.

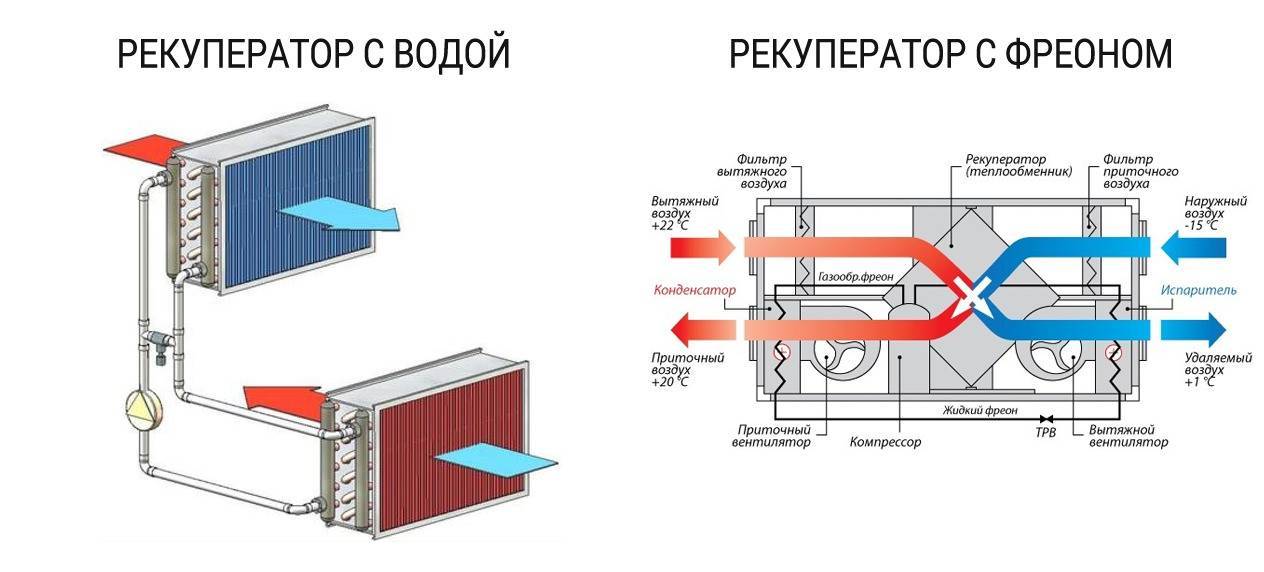

  • Приточно-вытяжная установка с рекуперацией воздуха. В ней используется особый блок приточно вытяжной вентиляции, способный нагревать или охлаждать поступающий газ за счет подмешивания воздуха, исходящего из помещения. Благодаря теплообмену температура свежего воздуха приближается к оптимальной, позволяя экономить на обогреве или охлаждении до комфортных значений.
  • Система кондиционирования. Эффективный, но дорогой вариант, при котором приточный воздух подается и обслуживается кондиционером. В зависимости от мощности и набора функций устройства, поступающие воздушные массы могут охлаждаться, нагреваться, подвергаться ионизации, очищаться от пыли, бактерий, качественно улучшаться другим необходимым пользователю способом.
Популярные статьи  Рейтинг лучших средств для полировки стекол и мебели: выбираем полироли которые делают поверхность блестящей

Самым простым и недорогим устройством вентиляции в частном доме является приточный клапан. Устройство состоит из заслонки с воздушным фильтром и легко устанавливается самостоятельно.

Выбирая оптимальный вариант вентиляции, учитывайте, что качественный газообмен не только помогает создать комфортную атмосферу в доме. Он предотвращает появление плесени, пыли, бактерий внутри комнат, сохраняя здоровье жителей и нормальные эксплуатационные характеристики самой недвижимости.

Ошибки при проектировании

На этапе создания проекта нередко встречаются ошибки и недоработки. Это может быть превышенный шумовой фон, обратная или недостаточная тяга, задувание (верхние этажи многоэтажных жилых домов) и другие проблемы. Часть из них можно решить и после завершения монтажа, с помощью дополнительных установок.

Яркий пример низкоквалифицированного расчета — недостаточная тяга на вытяжке из производственного помещения без особо вредных выбросов. Допустим, вентканал заканчивается круглой шахтой, возвышающейся над крышей на 2 000 – 2 500 мм. Поднимать её выше не всегда возможно и целесообразно, и в подобных случаях используется принцип факельного выброса. В верхней части круглой вентшахты устанавливается наконечник с меньшим диаметром рабочего отверстия. Создаётся искусственное сужение сечения, которое влияет на скорость выброса газа в атмосферу — она многократно увеличивается.

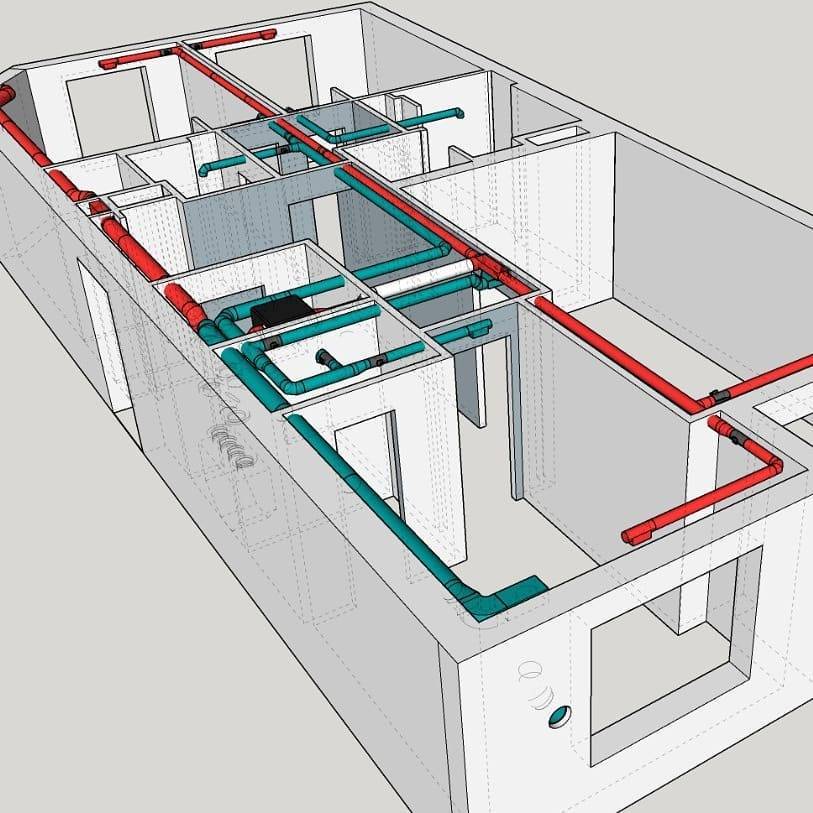

Пример проекта

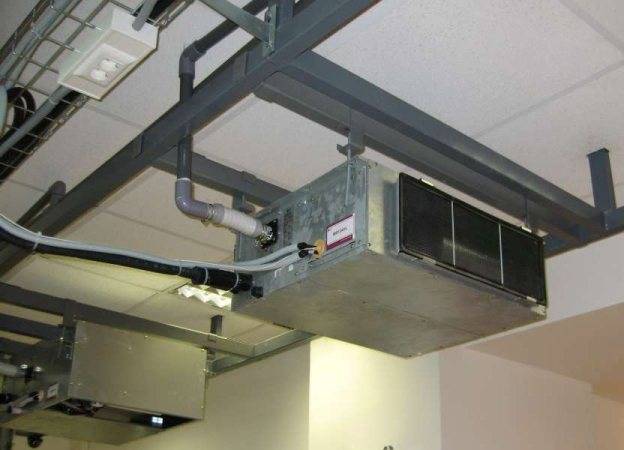

Канальный кондиционер с подмесом свежего воздуха

Приточно-вытяжная вентиляция для квартиры: эффективные системы воздухообмена

В квартирах используются мультисплит-системы. Они представляют установку с одним блоком, вынесенным на улицу, внутренних модулей может быть 2-4. Система оснащена дополнительным устройством для подготовки воздуха с улицы. В таких кондиционерах забор свежего воздуха не превышает 10 % от общего объема в циркуляционной системе. Установить и правильно рассчитать мультиситему может специалист. На всех точках выхода параметры воздуха будут одинаковыми. Это основной недостаток многоточечной сплит системы. Больше 4 точек отбора не предусматривается, потому что сбалансировать такую систему по производительности сложно.

С использованием подмеса воздуха с улицы функционирует сплит-система с настенным внутренним блоком. Но при этом наружный узел кондиционера видоизменен, используется вентилятор и камера смешения. Рядом за периметром устанавливается блок подготовки воздуха, предусматривающий зимний обогрев и сетку грубой очистки от мусора и живности.

Создание условий для работы вытяжки

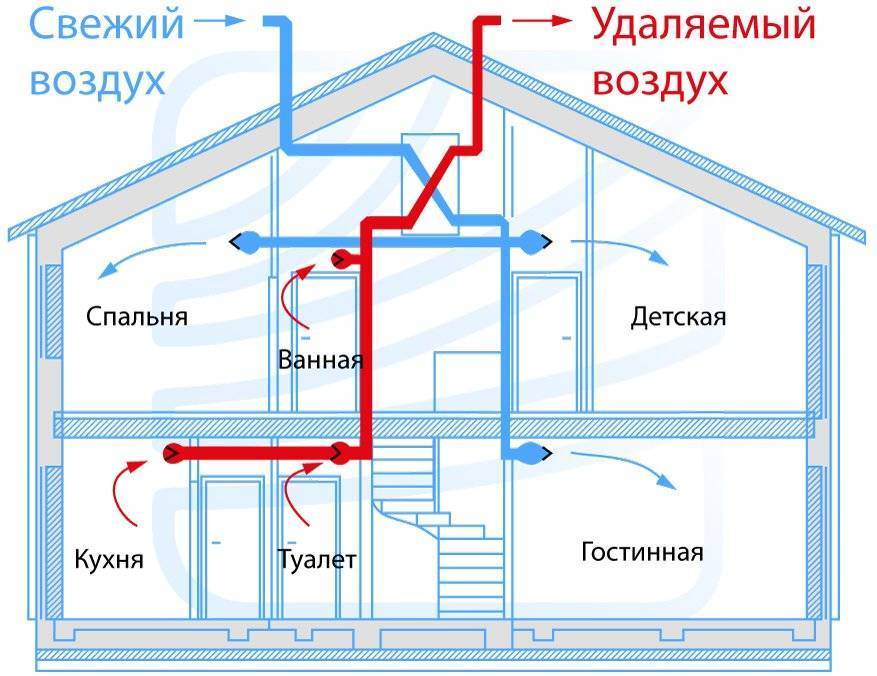

Обмен должен быть налажен таким образом, чтобы воздух перемещался внутри жилой недвижимости даже при закрытых окнах. Для этого нужно:

  • установить вентиляционные отверстия;
  • монтировать дверную коробку без порога, что обеспечит наличие щели высотой 0,5-1 см.

Организовать обмен воздушных потоков можно путем сверления отверстия в двери с последующим декорированием специальными кольцами. Действие можно выполнить самостоятельно с деревянной дверью, а стекло или пластик требует присутствия специалиста.

Проверка работоспособности вентиляционной шахты

Проверка приточно-вытяжной системы заключается в сопоставлении объема воздушного потока с требованием, закрепленным в санитарных нормах. Исправное оборудование функционирует бесшумно, поэтому для проверки применяются следующие методы:

Горящая свеча подносится к вентиляционному каналу. Если при открытом окне пламя наклоняется к помещению или остается неподвижным, то система неисправна или засорена.

  • Лист бумаги, приставленный к вытяжке при открытом окне, должен прилипнуть к ней и оставаться на месте.
  • Самую точную проверку системы вентиляции воздуха для квартиры обеспечивает замер анемометром. Для бытового обихода подходят простые модели, специалисты Роспотребнадзора работают приборами со встроенными вычислительными модулями, которые позволяют определять кратность обмена воздушных потоков в разных комнатах.

Способы, предусматривающие использование бумаги и огня, актуальны для холодного времени года. При жаре законы с вытеснением теплых масс холодным воздухом не действуют, так как температура в помещении и на улице практически одинакова.

Обустройство вытяжных отверстий

Декорировать вытяжное отверстие можно при помощи пластиковой решетки. Крепление к месту установки требует наличия дюбелей и саморезов. Если стена облицована плиткой, то для фиксации подойдет силиконовый герметик.

О возможной недостаточности кондиционирования или естественного воздушного потока следует подумать до укладки керамической плитки и заблаговременно осуществить прокладку питающего провода. В противном случае подключение встроенного лопастного вентилятора придется реализовывать при наружном расположении кабеля, что негативно скажется на дизайнерской задумке.

Для установки вентилятора рекомендуется использовать саморезы. Модели отличаются по мощности, уровню шума и сечению вытяжного канала. Если помещение не нуждается в постоянном принудительном оттоке воздуха, то для вентилятора устанавливают выключатель. Самая популярная версия для комнат с повышенной влажностью – вытяжка, подключенная к общей сети. Более сложные случаи – таймер или датчик, реагирующий на влажность.

Выход в общую вентиляцию нужно оборудовать обратным клапаном. Он предотвращает вероятность перемены воздушных потоков и попадания в квартиру «грязного» воздуха из общедомовой шахты. Причины реверса:

  • сечение канала сокращается по мере засорения;
  • установка принудительных вентиляций в других квартирах, что увеличивает поток воздуха;
  • перекрытие отвода в шахту посторонним предметом.

Клапан, блокирующий обратный поток, можно приобрести отдельно или купить вместе с вентилятором и решеткой. Проблема дефицита свежего воздуха решается путем монтажа оборудования с рекуператором – «теплая форточка» – приточно-вытяжной вентиляционной установки, рекуперирующей тепло и потребляющей электричество не больше лампочки в холодильнике.

Положительные качества: поглощение уличного шума, очищение воздуха, возможность регулировать производительность. Установить нужно в отверстие в несущей стене или на балконе.

Как проверить работу вентиляционных каналов

Работу вентиляционных каналов в квартирах проверяют несколько раз в год работники коммунальных служб. Если есть сомнения в качестве работы вентиляции, то проверить тягу можно и самостоятельно, с помощью таких методов:

  • При помощи зажженной спички;
  • С помощью плотного листа бумаги.
Популярные статьи  Утепление балкона своими руками: фото с пошаговой инструкцией

Проверка с помощью спички производится очень легко, стоит зажечь спичку и поднести ее к решетке вентиляционного канала, если есть тяга, то пламя отклонится в направлении решетки. Второй вариант проверки тяги – это поднести лист бумаги к решетке, при хорошей тяге бумага плотно прилипнет к вентиляционному отверстию.

Где купить систему приточной вентиляции для квартиры: обзор рынка с ценами, отзывами, полезными советами

Бренд / Модель Цена, руб. Технические параметры, особенности
TION/ O2 Standard 20100-25800 Приток воздуха до 120 м³/часФильтры грубой и тонкой очистки Максимальный уровень шума − 52 дБЧетыре скорости вентилятора
TION/ 3S Standard 29900-36100 Максимальный приток воздуха − 140 м³/часТри фильтраМаксимальный уровень шума − 35дБ6 скоростей вентилятораВозможность подключения блока MagicAirУправление с мобильного гаджета с применением специализированного ПО
Ballu/ AirMaster BMAC-200 Base 26000-26900 Приток – до 200 м³/часУровень шума – до 45 дБЧетыре фильтраКласс защиты по стандарту − IP20Встроенный электронагреватель
Blauberg/ Winzel Expert 24900-29900 Приток − от 15 до 50 м³ за часОдин фильтр грубой очисткиВстроенный рекуператорВоздуховод − 160 ммШум – до 30 дБ.
Lufberg/ iFresh LFU 21000-29800 Температурные датчикиЭлектронагреватель мощностью 800 ВтПульт ДУМаксимальный уровень шума − не более 39 дБ.
MMotors/ Эко-Свежесть 03-И 17500-20600 Приточная вентиляция с датчиками температуры и влажностиКласс защиты − IP44Один фильтр грубой очисткиВстроенный нагревательный элемент − 440 Вт
Shuft/ ECO 250/1-3,0/1 24100-25800 Подключаемый канал − 250 ммЭлектронагреватель мощностью 3 кВтПриток – до 780 м³/часМодуль управления – опция за дополнительную плату
КИВ/ 125 1900-3500 Круглый/квадратный каналПроизводительность – до 50 м³/часРучная регулировка клапана

Чтобы приточную вентиляцию купить без ошибок, следует изучить отзывы владельцев:

Grilur, Россия, приточная вентиляция Lufberg Ifresh: Достоинства: Подогрев входящего воздуха. ДУ, дизайн. Одним, но не менее важным, критерием выбора для нас был уровень шума. При наглядном сравнении, т.е. фактической поочерёдной работе систем, по собственному субъективному мнению (на слух, без измерения децибел приборами), iFresh оказался самым тихим.

Недостатки: Хотелось бы предложить производителю поискать возможность уменьшения размеров, но при сохранении существующих качественных характеристик.

Подробнее на Отзовик: http://otzovik.com/review_2271679.html

Типичное место правильной установки приточной вентиляции в квартире с фильтрацией – над радиатором системы отопления

Tess, Альметьевск, Домвент:Достоинства: В нашей квартире после установки пластиковых окон повысилась влажность, запотевали окна, в углах и на стенах появилась плесень. Мы заказали монтаж приточного вентиляционного клапана «Домвент» и не пожалели об этом! В течение нескольких суток нормализовалась влажность в помещении, стало легче дышать, начали высыхать углы. Сделали ремонт и повторного появления плесени не наблюдается! Дома свежий воздух, ночью спится отлично! Рекомендую всем, у кого есть маленькие дети!

Недостатки: Отсутствуют!

Подробнее на Отзовик: http://otzovik.com/review_390524.html

Олга Вольга, Россия, Тион 3S: Достоинства: Компактный, хорошо вписался в интерьер, простое управление, несколько режимов, работа сервисной службы. Режимы выбираются с помощью пульта, с этим проблем нет. Можно установить только на приток, приток-циркуляцию внутри, циркуляцию внутри помещения (меню). Есть функция подогрева воздуха (градусник на пульте), можно вообще без подогрева. Уменьшение − усиление притока воздуха (значок вентилятор), на максимум можно ставить для быстрого кратковременного проветривания, для постоянной работы нужно снизить скорость. Шумит умеренно.

Недостатки: Запах полгода до замены прибора на новый».

Подробнее на Отзовик: https://otzovik.com/review_4852391.html

Итак, вентиляционные системы для квартиры в статье рассмотрены достаточно подробно. Для получения дополнительной информации пользуйтесь комментариями к статье. Здесь же задавайте собственные вопросы, делитесь отзывами о типовых тематических предложениях рынка и преимуществах собственных инженерных решений.

Видео с установкой простейшего клапана приточной вентиляции профессиональной бригадой:

Классификация способов принудительного обмена воздуха

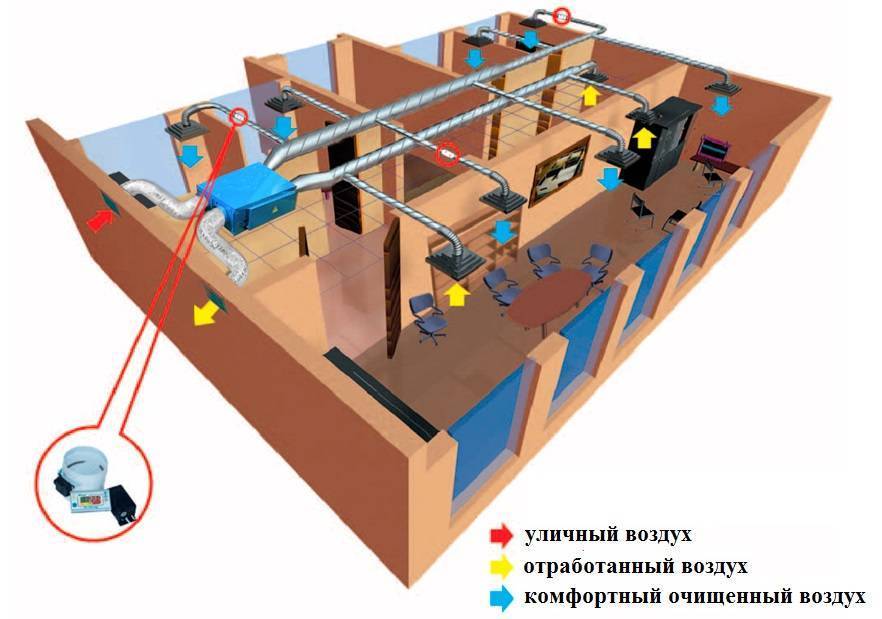

Вариант организации централизованной приточно-вытяжной системы в квартире

Искусственно создаваемая циркуляция потока может быть организована:

  • по притоку и по вытяжке;
  • в виде механического удаления воздуха;
  • механической подачей и самопроизвольным отводом;
  • полностью механизированным процессом по притоку и удалению с организацией предварительного конвективного подогрева (или охлаждения) подаваемого воздуха за счет энергии отходящих воздушных потоков.

Побудительные силы, вызывающие движение воздуха, создает специальное оборудование. Оно выбирается и устанавливается, исходя из габаритов, формы и назначения помещений.

Система принудительной вентиляции в квартире в разы увеличивает одновременный приток воздуха снаружи. Замещение его, удаление вредных для организма веществ происходит в более короткий промежуток времени. Вентиляция может быть выполнена в двух вариантах:

  • Централизованном, рассчитанном на весь дом. В системе задействованы один или несколько коробов.
  • Квартирном, для обслуживания потребностей жильцов отдельно взятой квартиры. В свою очередь, в квартирной вентиляции выделяется локальный вид, когда вытяжка в кухне над плитой целенаправленно удаляет воздух с зоны образования гари, запахов, испарений. Рассчитана локальная вентиляция на небольшие объемы кухонь.
