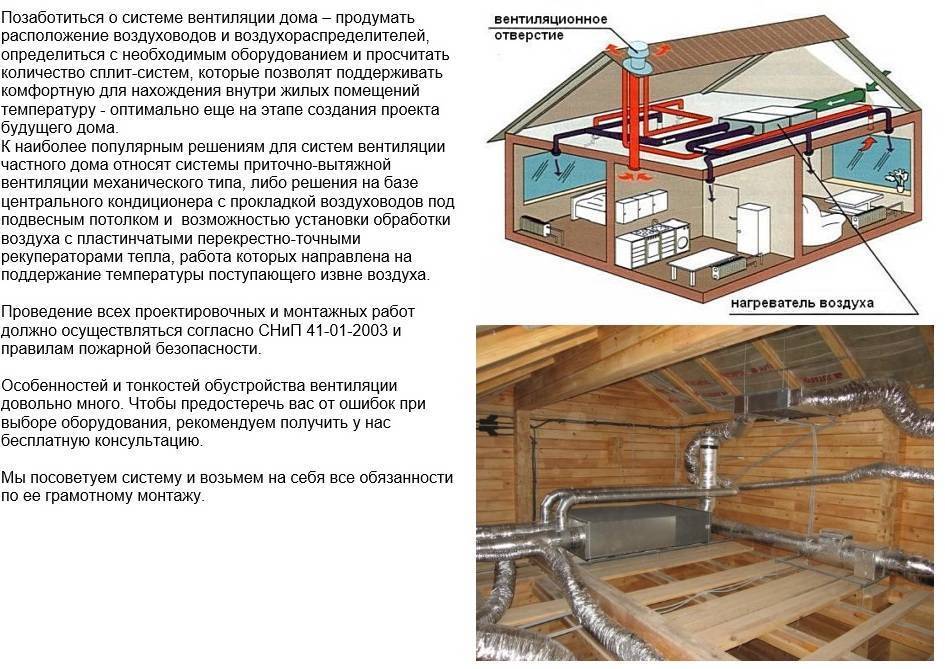

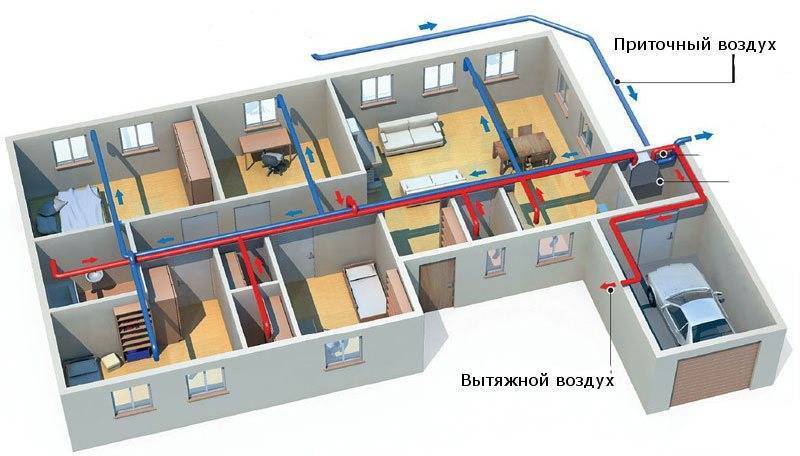

Приточная вентиляция в частном доме своими руками: принцип обустройства

Содержание

Введение в действие простых вентсистем

Разработать проект вентсистемы и воплотить его на территории собственного дома можно самостоятельно. Можно обойтись и без введения в действие сложных современных систем, которые потребуют квалифицированного монтажа, четких расчетов, существенных денежных расходов. В статье речь будет идти об устройствах, установить которые доступно каждому домовладельцу. Это система приточной вентиляции.

Особенности эффективной вентиляции в частном доме

В последнее время проблемы, связанные с недостаточной вентиляцией, особо беспокоят хозяев собственных владений. Владельцев старых построек проблемы недостатка свежего воздуха также беспокоили, но не настолько остро. Прежние технологии строительства подразумевали применение строительных материалов и введение особых элементов здания, способствующих естественному проветриванию в полную силу.

Двери и деревянные оконные рамы прикрывались неплотно, что существенно способствовало непроизвольному вентилированию помещений. Даже стены возводились из стройматериалов, которые нельзя было признать непреодолимыми препятствиями для воздухообмена. Все элементы дома как бы «дышали». Пища готовилась в печи, а открытые дымоходы уже сами по себе становились мощными и высокоэффективными вентканалами.

В старых конструкциях домов вентиляционных проблем не было – они сами по себе обеспечивали постоянный обмен воздуха

Теперь же, когда возводятся дома современного типа, ситуация с выявлением эффективности естественной вентиляции существенно меняется. Владельцы частной квадратуры стремятся максимально снижать теплопотери. На здания «натягивают теплую одежду» в виде слоев термоизоляции. Да, термоизоляционные материалы удерживают тепло, но дом «расплачивается» тем, что не пропускает воздух.

Немалую роль в организации комфортного проживания играет присутствие в частном доме, кроме жилых комнат, еще и:

  • санузла;
  • туалета;
  • ванной;
  • душевой;
  • кухни.

Так что следует хорошо продумать конструкцию вентиляции, иначе дом вскоре станет «кладезем» дискомфорта и распространителем разных болезней.

Принцип работы систем естественной вентиляции

Основные требования к естественной вентиляции касаются разницы климатических и микроклиматических условий снаружи и внутри здания. Особое влияние оказывает атмосферное давление и температура воздуха. Этим и отличаются естественная и искусственная вентиляция. Принудительная система обеспечивает необходимую скорость движения воздуха за счет специального оборудования. Пассивный воздухообмен же, работает только от естественных условий.

Любая схема естественной вентиляции, функционирует за счет физических законов, без которых ее расчет и монтаж невозможны. Решив начать установку приточных или вытяжных воздуховодов или каналов, следует знать, что:

  • теплый воздух легче холодного, поэтому он скапливается под потолком комнаты;
  • холодный воздух оседает внизу;
  • холодные потоки вытесняют теплые.

Кроме знаний о том, как работает вентиляция, необходимо разбираться и в проектировании самой системы. Ведь кроме естественных сил, скорость и сила тяги могут изменяться в зависимости от размеров конструктивных элементов и их расположения.

При помощи пассивного воздухообмена, можно обеспечить свежим прохладным воздухом помещение любой площади. Главное, провести правильный расчет и монтаж определенной схемы. Отчасти функционирование естественной вентиляции зависит от площади сечения воздуховодов и отдельных каналов. К тому же такая вентиляция в частном доме своими руками затрачивает меньше сил и времени, чем любой другой тип.

Правила обустройства вентиляции для помещений в частном доме

Продумывая, как сделать вентиляцию в частном доме, мастеру придется учитывать особенности каждого помещения в зависимости от его назначения. Рассмотрим требования для сетей воздухообмена подробнее.

Подпол

Эта зона дома характеризуется повышенной влажностью, минимальным попаданием света и областью повышенного риска образования плесени, грибка. Чтобы устранить риск разрастания вредных микроорганизмов, рекомендуется обустройство проемов в цоколе по всему периметру строения. Отверстия послужат для вывода отработанных масс и притока свежего воздуха.

Рекомендуемые параметры высоты до 30 см от поверхности земли, прямоугольные вентканалы в частном доме делаются размером не менее 10 см, круглые – от 12 см.

Кухня и другие жилые помещения

Проект вентиляции частного дома в обязательном порядке предусматривает отдельные каналы вывода и ввода потоков для кухни и туалета. Для формирования канала применяется оцинкованная сталь или другие материалы, переносящие коррозию и с гладкой поверхностью для снижения риска оседания частиц жира, копоти. Входные и выходные отверстия защищаются решетками.

Расчет вентиляции для кухни выполняется с учетом устройства плиты:

  • в помещения до 8 м3 можно ставить плиты с двумя конфорками;
  • в пространство до 12 м3 – плиту с тремя горелками;
  • в кухню от 15 м3 допустимо ставить плиту с 4 горелками.

Нормативы для обеспечения воздухообмена в кухне с газовой плитой до 140 м3/час, с электроплитой до 110 м3/час. Для помещений жилого типа не менее 3 м3/час на каждый 1 м2 площади комнаты.

Верхние этажи и подкрышное пространство

Проблема с устройством сети отягощается физическими свойствами теплого воздуха – он поднимается под крышу и всегда скапливается на чердаке или в мансарде. Чтобы убрать отработанную среду, требуется много выводных вентканалов в частном доме, выходящих из каждого помещения или расположенных по периметру верхнего бруса как в случае с цоколем либо установка принудительного механического устройства.

Популярные статьи  Мобильные кондиционеры: преимущества и польза

Вентиляция в бане

Отдельное строение имеет свою специфику – в процессе банных процедур влажность воздуха достигает 100%, а в период простоя бани воздухообмен поддерживается в минимальном режиме. Чтобы устранить возможность плохой вентиляции, рекомендуется сочетать естественную и принудительную систему – на период работы бани подключать механические средства, в процессе простоя использовать природные процессы.

Технически вентиляция своими руками в бане обустраивается с применением 2 приточных каналов и 1 выводного вентканала, в котором встроен вентилятор с регулируемым режимом работы.

Что это такое?

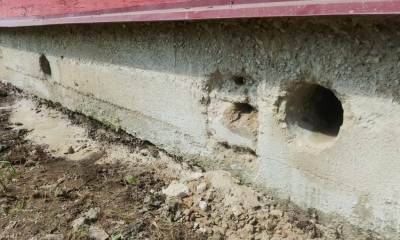

Приточная вентиляция в частном доме своими руками: принцип обустройстваПродухи – это вентиляционные отверстия. Их делают в той части ленты, которая возвышается над уровнем грунта.

Если ленточный фундамент совмещается с подвалом или цокольным этажом, продухи вентилируют подземную часть здания, обеспечивая ей нормальную влажность и циркуляцию воздуха.

Если дом построен на ленте, вкопанной в траншею, продухи нужны для вентилирования пространства между уровнем грунта и черновым полом.

Зачем нужны?

Подвальная часть постройки обязательно должна быть оснащена вентиляцией. Можно проветривать подвал при помощи принудительной вентиляции, протянутой через перекрытия и стены дома. Но этот вариант достаточно затратный, сложный, не совсем надежный.

Дело в том, что для цокольных этажей и подвалов характерна высокая влажность. Влага проникает в подземную часть постройки через перекрытия пола, стены. Напитанная влагой почва передает ее стройматериалам, даже если они обладают максимальной влагостойкостью и защищены дополнительной изоляцией.

Если влагу не удалять путем вентилирования, она будет скапливаться, а потом подниматься дальше – к полу и стенам надземной части постройки. Результат — она проникнет в жилые помещения, а вместе с ней грибок и плесень, которые вредны для человека, а также способны разрушать материалы стен и отделки.

Продухи обеспечивают вентилирование подвального помещения, делая его пригодным для эксплуатации, защищая от влажности надземный этаж дома. При правильном расположении они способствуют продуванию подвала. При необходимости систему продухов дополняют  принудительной вентиляцией.

К чему приведёт их отсутствие?

Не имея вентиляции подвала, обустроенного под зданием с ленточным фундаментом, жильцы с высокой долей вероятности столкнуться с такими проблемами:

  1. Подвал станет непригодным для хранения вещей, продуктов, инвентаря – все это будет отсыревать, приобретать неприятный запах.
  2. Стены и пол подвала начнут разрушаться.
  3. Влага поднимется на первый этаж дома, и в помещениях появится сырость, неприятный запах, плесень, грибок.
  4. Наружные стены дома будут напитываться влагой, что негативно отразится на технических характеристиках стенового стройматериала.
  5. Пятна влаги «поползут» по наружной и внутренней отделке, чем испортят дизайн здания.

Выделение радона

Отдельной проблемой невентилируемых цоколей является выделение радона. Радон – это прозрачный газ, образуемый в результате распада урана, содержащегося в большинстве разновидностей грунта.

Радон радиоактивен и крайне опасен для здоровья. Выделяясь из почвы на открытом участке, он рассеивается, смешивается с воздухом и становится практически не опасным (за исключением радоноопасных местностей вблизи добычи газа и нефти).

Находясь под фундаментом застройки, радон не может свободно выделяться, смешиваться с воздухом. Поэтому он просачивается через микрощели фундамента внутрь постройки. Первым делом он попадает в подвал. Здесь его нужно «выдуть» наружу при помощи вентиляции.

Виды вентиляторов для помещений с механической вентиляцией

Учитывая назначение помещений и их размеры, подбирают нужную модель вентилятора. В жилых домах необходимость вытяжной вентиляции связана с не очень хорошей вытяжкой на кухне, нет окон в ванной туалете и комнате. Все это приводит к неправильному воздухообмену в домах и протеканию нежелательных запахов в жилые комнаты. В этой ситуации улучшить микроклимат сможет помочь вентилятор. Выбор вентиляторов основывается на нескольких критериях.

Для максимально эффективной работы вытяжной системы надо учесть следующие:

На текущие время для комнат с механической вытяжной системой вентилирования существует большое количество вентиляторов. В большинстве случаев их выбор зависит от их назначения. Бывают вентиляторы оконные, кухонные, для ванной комнаты и уборной, кафе и ресторанов, и многих других.

Какие существуют нормативы для вентиляционных систем

Рекомендуемые параметры воздухообмена зависят от различных условий и прописаны в соответствующих нормативных актах, которые обязательно учитываются при проектировании. В общем виде для бытовых помещений, когда на одном этаже сосредоточены комнаты разного назначения, за час должно смениться такое количество воздуха:

  • рабочий кабинет – 60 кубов;
  • общие гостиные или залы – 40 кубов;
  • коридоры – 10 кубов;
  • санузлы и душевые – 70 кубов;
  • курительные комнаты – свыше 100 кубов.

В жилых комнатах обмен воздушной массы рассчитывается на одного человека. В час он должен составлять более 30 кубов. Если расчет производится исходя из жилой площади, то норматив составляет 3 куба на 1 метр.

Для нежилых помещений средний норматив составляет 20 кубов на метр площади. Если площадь велика, то вентиляционные системы включают многокомпонентную систему парных вентиляторов.

Какие формулы используют в расчетах

Основной параметр, который необходимо рассчитать в любой системе – сколько воздуха должно смениться в течение часа.

Для жилых квартир величина определяется соответственно жилой площади: V=2xSxH, где S – площадь жилой комнаты, 2 – коэффициент кратности обмена воздушной массы за 1 час, Н – высота комнаты.

Для рабочих помещений расчет производят исходя из численности персонала: V=Nx35, где N – численность людей, одновременно находящихся в помещении.

В расчете мощности вентиляционной станции применяют формулу: P=ΔT * V * Сv/1000, где V – объем воздушной массы, расходуемой за час, Сv – теплоемкость воздушной массы, ΔT – разница температур воздушной массы на концах трубопровода. Принятая величина теплоемкости составляет 0,336 Вт * ч/м³ * °С.

Другим важным показателем является площадь сечения воздуховода, измеряемая в квадратных сантиметрах. Выделяют 2 типа сечения: квадратное и округлое. Рассчитав площадь сечения, возможно определить ширину и высоту прямоугольной трубы либо диаметр округлого.

Популярные статьи  Маркировка кабеля: как разобраться в буквенных обозначениях + расшифровка маркировки проводов

Видео описание расчёта вентиляции

Еще про расчет вентиляции на видео:

Sсеч=V * 2,8/w, где Sсеч – площадь сечения, V – объем воздушной массы (м³/час), w – скорость воздушного потока внутри магистрали (м/сек) (средний показатель от 2 до 3), 2,8 – коэффициент согласования размерностей.

Для монтажа необходимо рассчитать, сколько потребуется диффузоров (заборно-выпускных отверстий) и их параметры. Габариты распылителей рассчитывают исходя из площади сечения основного трубопровода, умноженного на 1,5 или 2. Для расчета количества диффузоров применяют формулу: N=V/(2820 * W * d2), где V – объем воздушной массы, расходуемой в час, W – скорость перемещения воздушной массы, D – диаметр круглого диффузора.

Для диффузоров прямоугольной формы формула преобразуется следующим образом: N=π * V/(2820 * W * 4 * A * B), π – число пи, А и В – параметры сечения.

В любом случае, расчеты вентиляционных систем должны проводить профессионалы – если что-либо забыть или не учесть, то цена ошибки это необходимость переделывать расчеты и работу.

Полноценный расчет приточной вентиляции делается на специфическом программном обеспечении

Заключение

Монтаж вентиляционной конструкции приточно-вытяжного типа позволит поддерживать оптимальный микроклимат внутри помещений. Это повышает работоспособность проживающих в доме людей и просто улучшает их самочувствие. Особенно актуальным вопрос вентиляции является для владельцев современных домов с герметично закрывающимися окнами и дверями, ведь вместе с избавлением от сквозняков пропадает и естественный воздухообмен. В таких домах приточно вытяжную вентиляционную систему желательно предусматривать еще на этапе проектирования.

Виды вентиляционных систем многоэтажных жилых домов

Спланированная путем кропотливого расчета, еще до момента строительства, вентиляционная шахта в многоэтажном доме призвана стать «легкими» здания. Различают три основных вида вентиляционных систем, применяемых в строительстве жилых домов:

  • естественная,
  • принудительная,
  • смешанная.

Работа естественной вентиляции предполагает реализацию воздухообмена при помощи разной плотности воздуха снаружи и внутри помещения. «Грязный» воздух удаляется через вентиляционные окна, расположенные в санузлах, ванных комнатах и кухнях. Проходит путь по вентиляционной шахте и высвобождается на улицу через оголовок канала, расположенный под кровлей или непосредственно над ней. Приток чистого воздуха осуществляется через форточки, не плотности в оконных фрамугах, дверных коробках.

Принудительная вентиляция работает при помощи дополнительных механических устройств. Устанавливаются они поквартирно или в общей вентиляционной шахте. Принудительной вентиляцией оборудованы домостроения повышенной этажности, где устройство индивидуальных каналов технически невозможно или затруднительно.

Смешанная схема предусматривает комплексное или поочередное использование способов удаления воздуха из квартир. Такая система является универсальной, так как изначально предусматривает обеспечение бесперебойной работы вентиляции жилого дома. Однако ее устройство излишне дорогостоящее, что сделало смешанную схему не очень популярной в многоэтажной застройке.

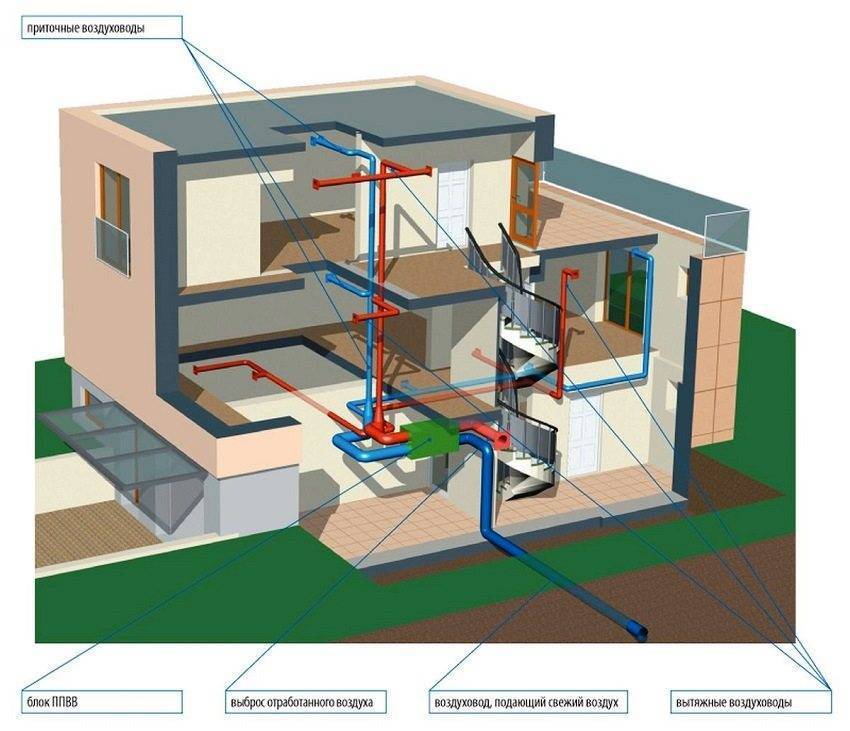

Проектирование и монтаж вентиляции

Особенности проектирования

Главная задача при проектировании – выбор самого подходящего способа для отведения и подведения воздуха с расчетом главных характеристик, размеров каналов и нагнетающих устройств. Данные по естественной вентиляции подвергают обязательной проверке и расчету.

Основные этапы

Воздух и его количество, которое подают в определенную комнату, будет определять размеры сечения воздуховода, их местоположение и общую схему разветвления. Если исходить из всей протяженности воздушного канала в вентиляционной системе, то следует выбирать самые подходящие пути их прокладывания.

Далее следует выбрать самый подходящий способ подачи воздуха – с нижним, верхним подводом, с перемешиванием или вытеснением воздуха. На основании того, в чем заключается техническое задание, можно выделить зоны с особым способом вентиляции. Это могут быть и обеспыливания рабочего места, аспирация, принудительная подача свежего воздуха к месту нахождения рабочих/персонала, в том время как остальная часть помещения цеха будет вентилироваться естественным путем.

Рассчеты

После того, как при проектировании и монтаже вентиляции будут определены базовые условия доставки, следует рассчитать объем и количество воздуха, который следует «проталкивать» и воздуховодам, и сечение каждой ветки системы вентиляции. На этом этапе обычно пользуются специальными компьютерными комплексами, которые облегчают расчеты распределения потоков воздуха, определяют процент потерь и получают все необходимые значения.

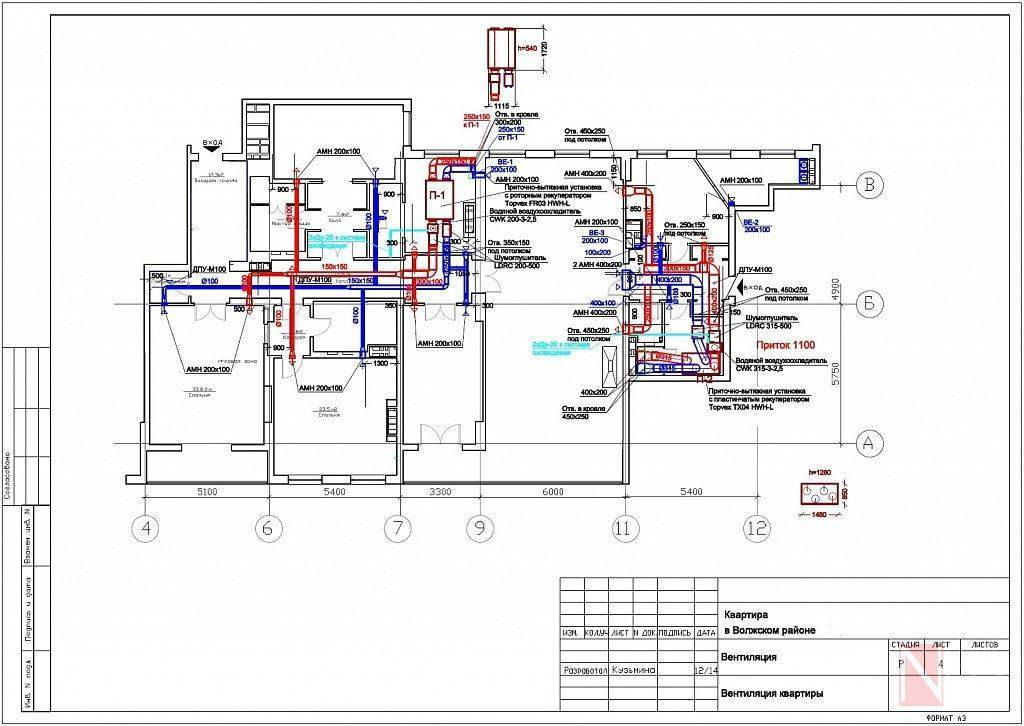

По полученным результатам при проектировании оформляют сборочные и установочные чертежи, деталировку и специфику. Теперь осталось лишь составить смету и можно заняться монтажом вентиляции и ее узлов в общую систему.

Монтаж

Каждая система вентиляции и кондиционирования централизованного типа проходит несколько определенных этапов сборки и наладки:

  1. Вначале делают разводку и монтаж воздуховода и каналов по требованиям проекта. Также делают анкерные крепления для монтажа, все ветки стыкуют в общую сеть каналов. В этом же время устанавливают и промежуточные вентиляторы, обратные клапаны, фильтры и регуляторные задвижки. Если в системе предусмотрены устройства подогрева и охлаждения, то производят дополнительную укладку магистралей.
  2. На готовые базы устанавливают головные вентиляторы, делают проводку и производят монтаж коммутирующей электрической аппаратуры.
  3. Чтобы выявить возможные ошибки при проектировании и установке делают проверочный пуск, и в это же время проводят регулировку, балансировку и распределяют воздушные потоки по системе вентиляции.
  4. Далее производится монтаж диффузоров и рассекателей, которые обеспечат нормальное распределение воздуха в остаточных помещениях. Последний штрих – оформление эксплуатационного паспорта на систему вентиляции.

Помимо тарировочных сведений и аэродинамики, в паспорт вносят данные перепадов давления и воздухонапора, которые получают уже при практических измерениях.

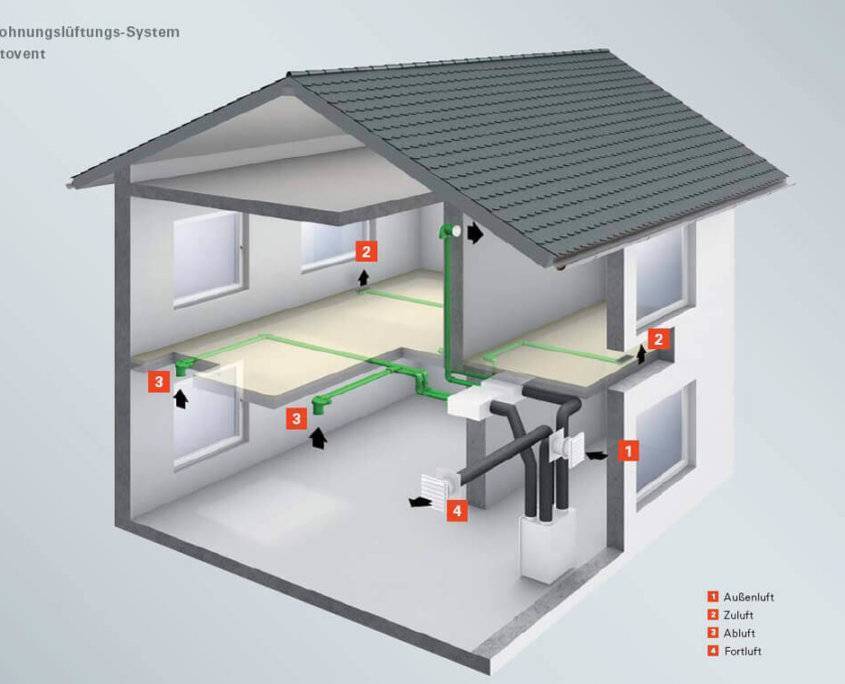

Проектирование в частных домах

А вот приток свежего воздуха осуществлялся через окна или неплотные прилегания створок к раме. Хотя если взять высокие потолки в комнатах, такая система вентиляции давала неплохие результаты, но самое главное – она не зависела от электричества.

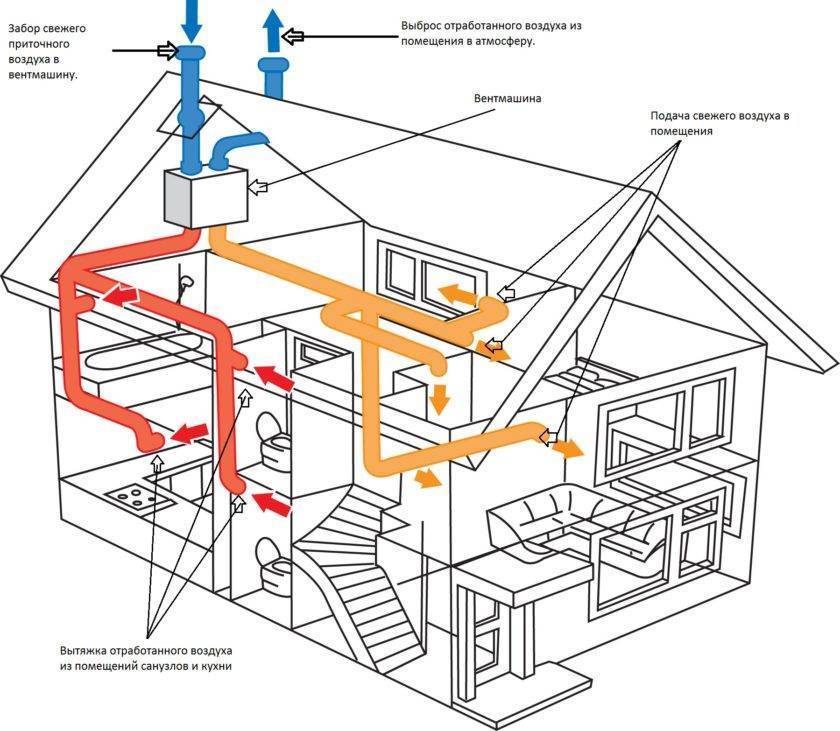

А вот при развитии эры экономии старую систему естественной вентиляции отменили, и сделали выбор в пользу принудительного наддува. Сейчас большое количество вентиляций в своих домах устроены так, как более простая модель в промышленных схемах. Так, чистый воздух попадает в помещение и жилые комнаты при помощи головного вентилятора, и забрасывается людям. Из-за избыточного давления в доме отработанный воздух выбрасывается через открытые окна/двери или вытяжку.

Популярные статьи  Как строится односкатная крыша своими руками: пошаговый монтаж и выбор кровельного материала

К преимуществам системы  можно отнести то, что тепло сохраняется благодаря рекуперации, а в жилье попадает намного меньше газов и пыли. Помимо этого, так вы точно сможете произвести регулирование расхода воздуха в каждом помещении.

Чем отличаются естественная и приточная вентиляция в квартире

В многоквартирных домах часто используют естественную систему вентиляции. Воздух поступает в здание без помощи электрических нагнетателей. Он проникает в комнаты через двери или окна, а выходит в вытяжку. Вытяжные отверстия размещают в санузлах или на кухне. Через них отработанные воздушные массы попадают в вентиляционную шахту, поднимаются по каналу и попадают через крышу на улицу.

Естественная вентиляция работает за счет разницы давления внутри помещения и снаружи, а также за счет перепада температур.

Естественная вентиляция устарела и плохо справляется со своими функциями. Если в квартире установлены пластиковые герметичные стеклопакеты, приток свежего воздуха становится меньше. Вентиляционные шахты со временем загрязняются, нужно обращаться в управляющую компанию, чтобы ее очистили.

Единственный способ получить приток воздуха в квартиру при естественной вентиляции — открыть окна. Но вместе с ним в комнату проникают выхлопные газы, шум, пыль, пыльца. Зимой такой способ проветривания не подходит: в комнатах будет холодно.

Принудительная вентиляция в квартире работает иначе. Установленный вентилятор нагнетает воздух в помещение при любой погоде. Жильцы квартиры самостоятельно регулируют скорость потока, включают и отключают систему в необходимое время.

Приточная вентиляция не требует открывания и закрывания окон для поступления свежего воздуха. Участие человека сводится к включению и отключению вентиляторов по мере необходимости.

Планировка и расчет каналов

Сечение воздуховодов зависит от системы вентиляции и объема воздуха, который нужно обслужить. Параметры можно взять из таблицы, принимая за скорость естественной тяги значение 1-2 м/с, механической – 3-5 м/с:

Таблица 2 — подбор сечения воздуховода

Пример расчёта сечения воздуховода: 450 м3/час отводятся четырьмя каналами. Соответственно на каждый приходится 450/4=115 м3/час. Используя таблицу, представленную выше, получаем, что при скорости 2 м/с достаточно трубы Ø140 мм.

Хорошая естественная тяга идет только по вертикальным шахтам (допускается отклонение на 30° длиной до метра). Сужения, врезки замедляют поток, горизонтальные участки его практически останавливают. Механическое продвижение дает стабильную равномерную тягу, где все озвученные нюансы просто учитываются при выборе мощности вентилятора.

Вентиляционные шахты СНИП

Строительные нормы по устройству вентиляционных шахт, параметры кратности воздухообмена, пути создания необходимого в жилом доме микроклимата регламентируются сборником СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование». Это руководство к действию для проектировщиков, строителей и обслуживающих организаций. Для нормализации же микроклимата жилья можно предпринять самостоятельные шаги :

  • регулярное очищение и промывка вентиляционных решеток,
  • устройство в герметичных пластиковых окнах специальных вентиляционных отверстий, которые помогут обеспечить постоянный приток воздуха,
  • исключить оклеивание и окрашивание стен материалами излишней плотности,
  • проветривание помещений.

Такие простые и не замысловатые правила помогут создать благоприятный микроклимат в жилье, избежать проблемы спертого воздуха, образования плесени и грибка.

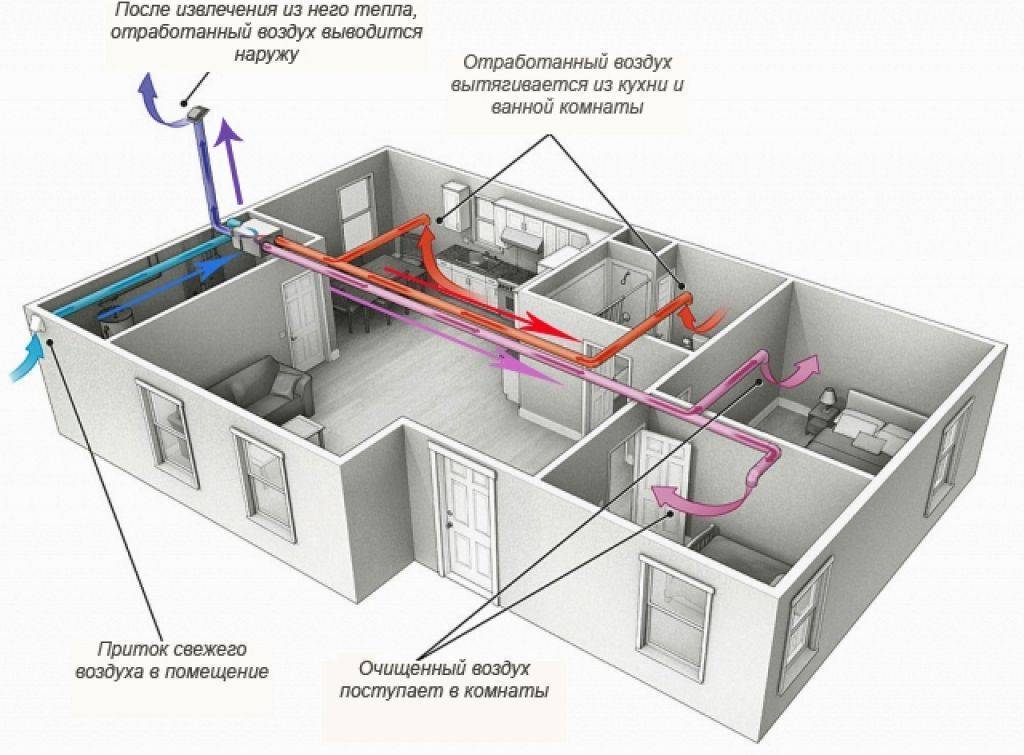

Виды вентиляционного оборудования с рекуперацией

Сегодня производителями представлен широкий ассортимент вентиляционного оборудования с рекуперацией. Оно может быть центральным, предназначенным для обслуживания всего строения, или децентрализованным. Такие системы устанавливают в отдельных помещениях. Мощность агрегатов также различается.

Основная классификация техники производится по типу теплоносителя (жидкости или пара), а также по конструктивным особенностям.

Существует несколько видов рекуператоров: пластинчатые, роторные, тепловые трубки и др.

Пластинчатые

Такие рекуператоры могут быть перекрестными и противоточными. Первый вариант относится к наиболее распространенному типу оборудования. Его КПД может доходить до 65%. Агрегат устроен таким образом, что обеспечивается практически полная герметичность, защищающая от смешивания выводящегося и подающегося воздуха. Увеличение КПД может быть достигнуто путем последовательной установки двух рекуператоров или монтажа перекрестно-противоточного устройства.

Приточная вентиляция в частном доме своими руками: принцип обустройства

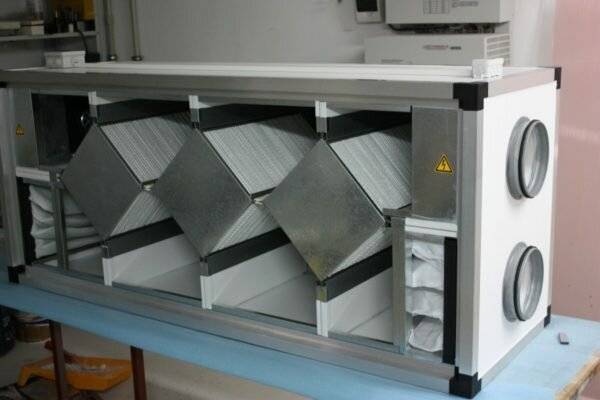

Пластинчатый рекуператор

Теплообменник может быть выполнен из нескольких видов материалов. Какие из них наиболее часто применяются при изготовлении агрегатов?

  1. Алюминий. Для разделения потоков воздуха используется фольга из алюминия.  Одним из преимуществ устройств является их бюджетность. Часто используется и возможность их установки для организации циркуляции воздуха в бассейнах. Однако потенциального потребителя может остановить периодические обмерзания, для устранения чего требуется дополнительно обогревать оборудование. Понятно, что из-за этого повышаются затраты на электричество.
  2. Пластик. Достоинства пластмассового агрегата — практически такие же, как и у алюминиевого аналога. А КПД их выше. Но пластик не относится к прочным и надежным материалам.
  3. Целлюлоза. Перегородки, выполненные из этого материала, впитывают влагу. Поэтому в помещение поступает воздух, не только подогретый, но и увлажненный.

Приточная вентиляция в частном доме своими руками: принцип обустройства

Металлический и целлюлозный рекуператоры

Теплообменник с бумажными пластинами практически не обмерзает, соответственно, не нужно тратить время и электроэнергию на оттаивание. Конечно, циркуляция воздуха в помещениях с повышенной влажностью устройствами этого типа не осуществляется.

По типу воздуховодов вентиляционные системы общеобменного типа могут быть канальными или бесканальными. Приточная вентиляция в частном доме своими руками: принцип обустройства

На стадии предварительной разработки проектная документация согласовывается с заказчиком, при необходимости вносятся изменения.
