Простые способы установки подрозетников

Введение

Частая болезнь подрозетников

Причин появления дефекта такого рода может быть много – начиная с некачественного ремонта и заканчивая тугой розеткой, которая последовала следом за вилкой электроприбора, при его отключении от сети. Главное следствие это то, что выпадать подрозетник начинает постоянно. Регулировочные винты, удерживающие его, не помогают.

Выход есть – зафиксировать подрозетник на жидкие гвозди. Для этой операции подойдут абсолютно любая их модификация, начиная с самой дешевой их вариации.

Жидкие гвозди — универсальный клей

Шаг №1 – обесточивание розетки и её разборка

Снимаем крышку розетки

Работа под напряжением опасна для жизни. Поэтому прежде чем приступать к ремонту, нужно побеспокоиться об отключении электросети. Также не будет лишним проверить отсутствие напряжения индикаторной отвёрткой, — выключателей может быть много, можно ошибиться при отключении автомата.

Убедившись в безопасности, откручиваем декоративную панель с розетки. На этом разборка оканчивается. Мы получили доступ к подрозетнику, и этого более чем достаточно.

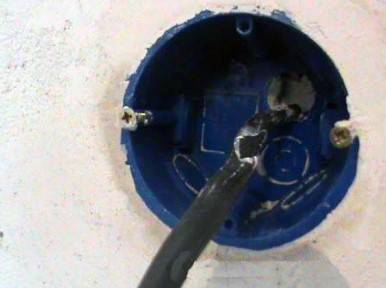

Зажимы фиксации не работают

Убеждаемся в том, что подрозетник нельзя закрепить оригинальным крепежом.

Шаг №2 – нанесение клея «Жидкие гвозди»

Клея не жалеть — наносим основательно, с запасом

Универсальность жидких гвоздей заключается не только в том, что они способны склеивать разнородные материалы, но и в том, что клеящий слой может быть очень толстый.

Шаг №3 – установка подрозетника

После нанесения клея, аккуратно, стараясь не испачкаться в клеевом составе, вставляем розетку обратно в стеновое гнездо. Плотно прижимаем её к стене.

Разметка и обустройство ниш в бетонных стенах

Простые способы установки подрозетниковПроцесс монтажа

Разметка мест крепления розеток (высота их расположения) должна выбираться с учётом требований технических нормативов по электрической безопасности (ПУЭ), а также особенностей расстановки мебели в квартире. Сама разметка сводится, как правило, к нанесению отметки на выбранной высоте и очерчиванию вокруг этой точки окружности соответствующего диаметра.

Подготовка установочных ниш в стенах из бетона или кирпича может производиться одним из следующих способов:

  • с помощью специального объёмного сверла (так называемой «коронки»), рабочий диаметр которой выбирается с учётом стандартного размера;
  • с использованием ударной дрели с победитовым сверлом или перфоратора;
  • с привлечением для подготовки отверстия «болгарки».

Простые способы установки подрозетниковКоронка для сверления отверстия

С учётом того, что типовой подрозетник имеет диаметр 67 мм – вам следует подготовить коронку размером порядка 70 мм. После этого с помощью ударной дрели или перфоратора с закреплённой в патроне коронкой следует пробить в стене соответствующее отверстие.

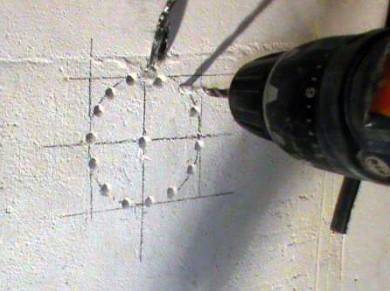

Приём подготовки ниши методом сверления (с использованием перфоратора или ударной дрели) сводится к пробивке отверстий по диаметру разметки и к последующему скалыванию отдельных фрагментов материала стены посредством зубила.

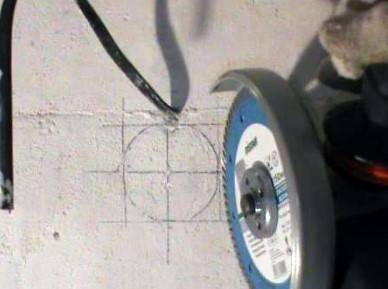

Использование болгарки заметно сокращает время, затрачиваемое на подготовку ниши, но при этом вы получите наибольшее запыление помещения. При реализации этого способа размеченная площадка прорезается диском болгарки в разных направлениях, после чего материал стены выбивается зубилом до расчётной глубины.

Как закрепить розетку в стене — детальная инструкция

Если монтаж розетки был сделан некачественно, то со временем она начнет просто выпадать из стены вслед за штепселем, который из нее вытаскивается. Перед тем как закрепить розетку заново, надо разобраться почему это вообще происходит, чтобы не делать одну и ту же работу несколько раз.

Какие могут быть ошибки при монтаже розеток

Чтобы понимать, как закрепить выпадающую розетку, надо в первую очередь обратить внимание, болтается она сама по себе или вместе с подрозетником. Это две разные неисправности и устранять их надо каждую своим способом

Правильно установленная розетка монтируется по определенной технологии и если один из шагов сделать неправильно или взять неподходящие материалы, то вскоре может оказаться, что работу надо переделывать.

Ошибки могут быть на следующих этапах монтажа:

  • В стене высверливается отверстие, которое должно быть чуть больше внешнего диаметра подрозетника – для того, чтобы между ними можно было натолкать замазки или цемента. Бывают случаи, когда подрозетник заходит в стену вплотную и создавалось впечатление, что он там засел намертво. Дальше производился окончательный монтаж, но через некоторое время вся конструкция вылетала из стены, потому что все сцепление держалось на нескольких точках.
  • Внутренняя поверхность отверстия покрывается замазкой и в него вставляется подрозетник. Если замазки мало, она уложена не по всей площади соприкосновения или просто приготовлен плохой раствор, то крепление раскрошится.
  • Монтаж внутренностей розетки. Эта конструкция держится внутри за счет раздвижных усиков, которые отжимаются болтами. Соответственно, если плохо закручены болты или крепления скользят по внутренней поверхности подрозетника, то вся розетка вскоре начнет болтаться и вывалится наружу.
  • Установка наружной, видимой части розетки. Чаще всего этот этап монтажа никак не может повлиять на ее выпадение в будущем, но иногда бывает, что внутренняя часть установлена не заподлицо к стене, а немного глубже. В таком случае, при закручивании крепежных болтов внутренняя часть сдвинется в подрозетнике или сместит его самого.

Пример правильной установки подрозетников в этом видео:

А вот здесь смотрим как установить розетки в подрозетник:

Когда выпадает внутренняя розетка из стены, основная тому причина видна сразу – выпадающий подрозетник или плохое зацепление крепежных усиков. В обоих случаях есть свои нюансы, которые надо учитывать при устранении неисправности.

Если в стене не держится подрозетник

В таком случае метод ремонта выбирается в зависимости от того, какой именно подрозетник установлен и из чего стена.

Если подрозетник не был «посажен» на раствор, значит размер отверстия в стене «впритык» и его надо немного расширить, чтобы было куда намазать смесь гипса или цемента. Дальше надо осмотреть сам подрозетник – в современных моделях есть прорези для продевания кабеля. Располагаются они по всей площади, и если замазка немного через них продавится, то это будет дополнительным креплением. Если подрозетник гладкий, то можно сделать насечки на его внешней стороне, за которые схватится раствор.

В крайнем случае, если под рукой нет нужных материалов, а починить розетку желательно срочно, то можно просто прикрутить подрозетник к стене шурупами. Нюанс тут только один – отверстия для дюбелей сверлить от угла и пускать их наискосок, чтобы не расшатывались со временем.

Популярные статьи  Антигрибковое средство для стен: эффективные составы, способы применения, народные рецепты

В некоторых случаях можно попробовать закрепить выпадающий подрозетник на жидкие гвозди, как показано в следующем видео:

Выбор подрозетников

Важно понимать не только, как установить подрозетник, но и как правильно его выбрать. Давно прошли уже те времена, когда монтаж производился намертво, и если возникала необходимость демонтажа, то при этом разрушению подвергалась вся конструкция

Сегодня на строительном рынке предлагается достаточно большой выбор, а подрозетник под гипсокартон может иметь множество разновидностей. Как же выбрать правильный вариант?

  1. Сперва определимся с тем материалом, из которого они могут быть изготовлены. Лучше всего, если это будет пластмасса, обладающая самозатухающими свойствами, так как другие материалы могут вызвать пожарную опасность.
  2. Следующим шагом определяем расстояние полости. Если расстояние до стенки минимальное, то и подрозетник следует выбирать соответствующих размеров (в противовес стандартному – 50 миллиметров).
  3. Еще один совет: и фурнитуру, и сами розетки следует подбирать одного и того же производителя и приобретать в одном месте, проверяя их должную совместимость. Так вам удастся избежать всевозможных проблем при монтаже изделий. А монтаж подрозетников в гипсокартон следует производить, все тщательным образом измерив и проверив размеры, которые должны соответствовать розеточным разъемам и самим коробкам подрозетников для гипсокартона. Размеры могут варьироваться, тогда для насадки на дрель подбирайте и соответствующую коронку.

https://youtube.com/watch?v=LNtyoNgfhiY

Кирпичная стена, подрозетники, штукатурка и кафель

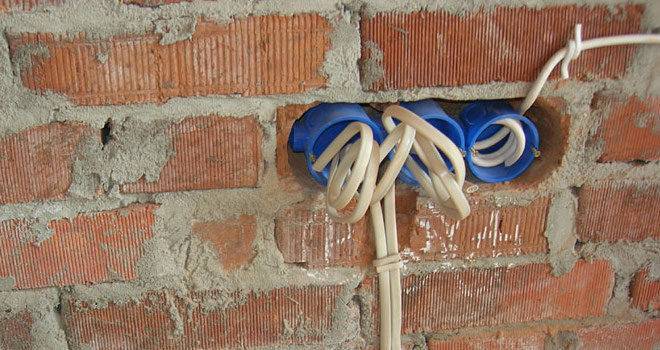

Последовательности действий при установке подрозетников в обычную кирпичную стену несколько отличается от работ по чистому бетону. Все приемы, инструменты и материалы здесь используются такие же, но есть некоторые нюансы, выполнение которых надо обдумывать заранее.

Простые способы установки подрозетников

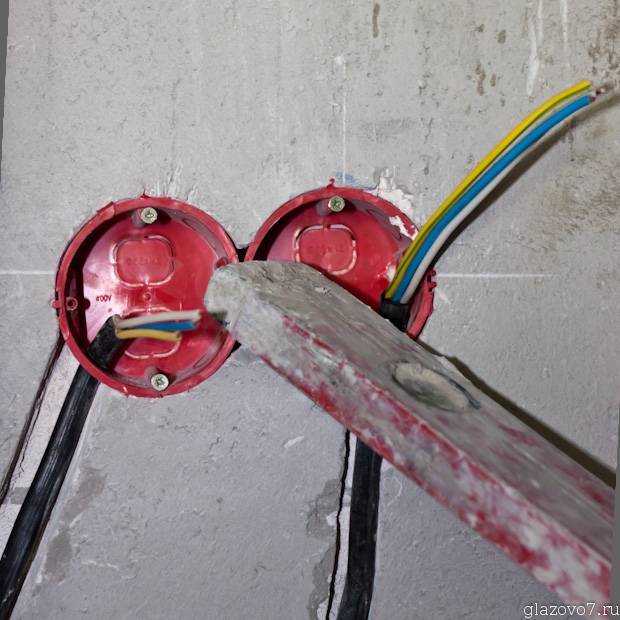

Подрозетник должен быть установлен заподлицо к внешней части стены. Если на бетон клеятся обои, то на кирпичную стену будет укладываться слой штукатурки. Конечно можно заранее прикинуть какая будет толщина штукатурки и вынести подрозетник немного вперед, но мороки при этом будет на порядок больше, чем при простой установке. Когда же планируются розетки в ванной или на кухне, где дополнительно будет уложена плитка, то расчеты еще больше усложняются.

Долгий и сложный путь решения проблемы заключается в тщательных измерениях после каждого этапа работ – размечается место, к нему подводится проводка, накладывается штукатурка, в ней вырезается отверстие, потом то же самое делается с плиткой во время ее укладки.

Простые способы установки подрозетников

Гораздо проще будет сделать первоначальное углубление в стене, куда можно будет спрятать провод (его желательно плотно скрутить и закрепить по центру). Дальше закрыть отверстие крышкой – ее можно даже вырезать из плотного картона, запомнить «координаты» будущей розетки и теперь можно шпаклевать. Если будет укладываться плитка и надо выдержать симметрию, то нелишне будет заранее прикинуть, каким рисунком она будет укладываться в этом месте.

В этом видео показано как установить подрозетники на гипсовую штукатурку:

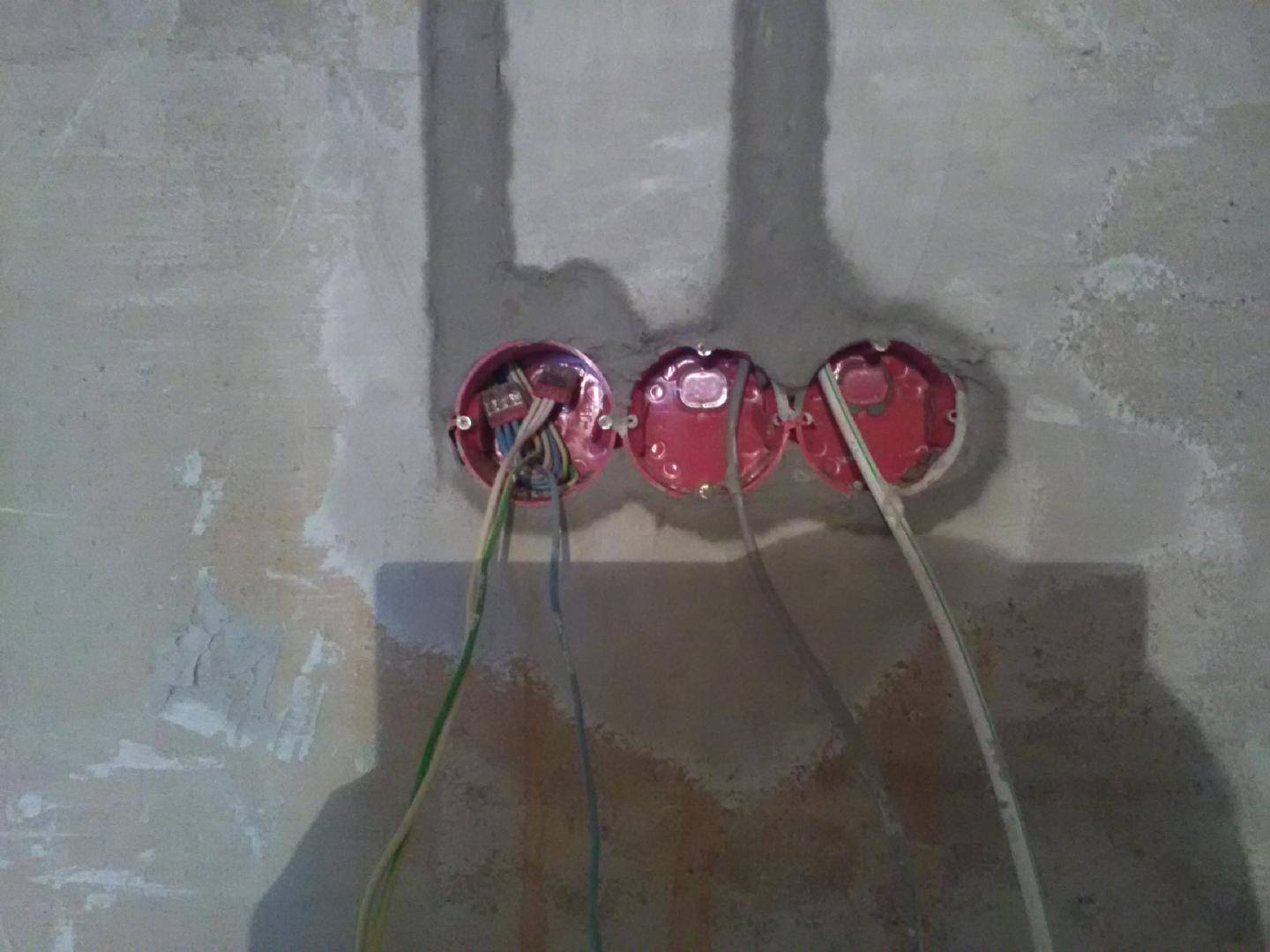

Когда штукатурка или плиточный клей застынут, то начинается непосредственно монтаж самого подрозетника – одного или для блока розеток. По нужным координатам аккуратно, чтобы не зацепить провод, высверливается отверстие (если это плитка, то в момент сверления надо непрерывно поливать коронку или сверло). Дальше выполняется стандартная установка выбранных подрозетников – накладывается замазка, в нее утапливается сама коробка, счищается лишний раствор и после его застывания все готово к монтажу розетки.

Технология монтажа

В бетоне

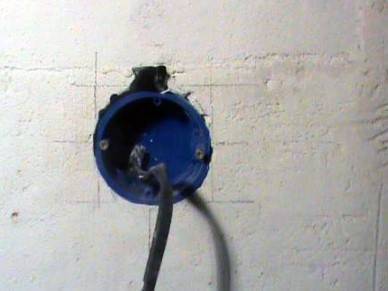

Если вам необходимо установить подрозетник в бетонной или кирпичной стене, тогда помните, что необходимо действовать следующим образом:

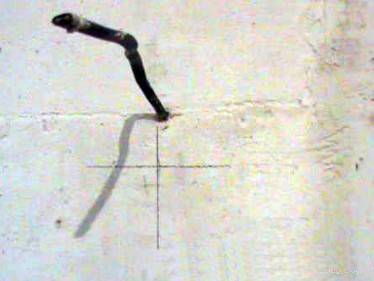

  1. На поверхности стены выполните разметку. Для этого может потребоваться строительный уровень и маркер. Высота установки розеток должна подбираться самостоятельно. Перед этим мы рекомендуем изучить нормы СНиП, а также ГОСТ. После этого поставьте на стене крестик, а затем и прислоните подрозетник.

Простые способы установки подрозетников

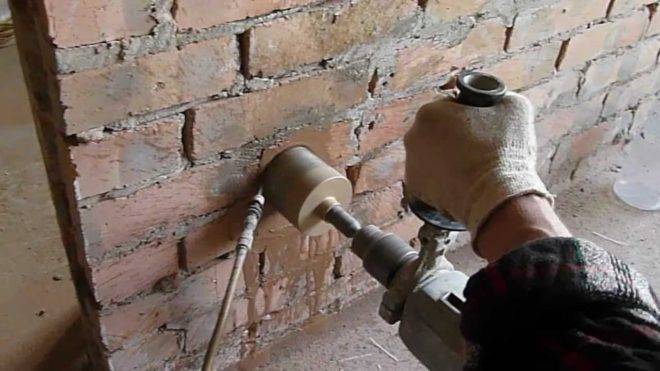

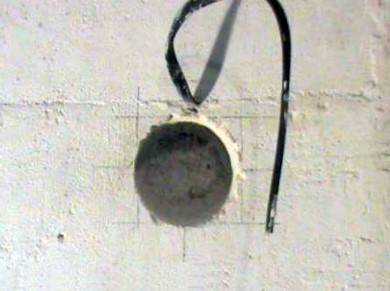

  1. Возьмите перфоратор и коронку по бетону и приступайте к сверлению. Сверлить штробу необходимо примерно на 5 мм глубже, чем высота подрозетника. Если у вас нет коронок, тогда можете воспользоваться дрелью, а затем с помощью зубила выбить сердцевину. Также при необходимости можно сделать квадратное отверстие с помощью болгарки.

Простые способы установки подрозетников

Простые способы установки подрозетников

Простые способы установки подрозетников

  1. После того, как вы закончите штробу ее необходимо очистить. После этого можете вставить подрозетник и примерить, как он будет выглядеть. Благодаря этому с уверенностью можно сказать о том, что в дальнейшем вы больше не столкнетесь с трудностями во время установки.

Простые способы установки подрозетников

Простые способы установки подрозетников

Простые способы установки подрозетников

  1. Разведите раствор, который потребуется для того чтобы вмазать подрозетник в стену. Хороший раствор можно приготовить из гипсовой шпаклевки, алебастра и воды.

Простые способы установки подрозетников

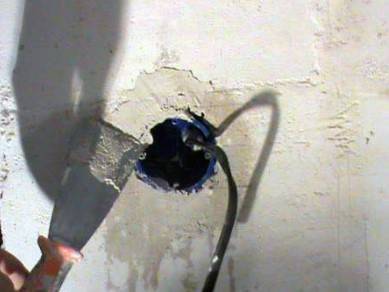

  1. Теперь вы можете смочить отверстие шпателем и набросать раствор внутрь. После этого можно просто закрепить подрозетник заподлицо со стеной. Шурупы, которые расположены сбоку должны быть параллельно полу.

Простые способы установки подрозетников

  1. Теперь вы можете замазать края и удалить с конструкции лишний раствор. После зачистки стакана для розетки или выключателя можно приступать к монтажу.

Простые способы установки подрозетниковЭтот простой способ, который мы указали поможет самостоятельно установить подрозетник в стене из кирпича, бетона, пеноблока, а также газобетона. Если вы планируете увидеть сущность монтажа, тогда можете посмотреть видео, которое размещено ниже:

В гипсокартоне

Крепить подрозетник в гипсокартонной перегородке достаточно просто. Здесь вам больше не потребуется делать раствор. Для розеток в гипсокартон существует специальный стакан с зажимами. Именно они позволяют надежно зафиксировать вашу конструкцию.

Простые способы установки подрозетников

Чтобы самому установить стакан в гипсовой стене вам потребуется пройти следующие этапы:

  1. Нанести разметку на стену. Детальную информацию о том, как установить розетку в гипсокартоне мы рассказывали в нашей статье.

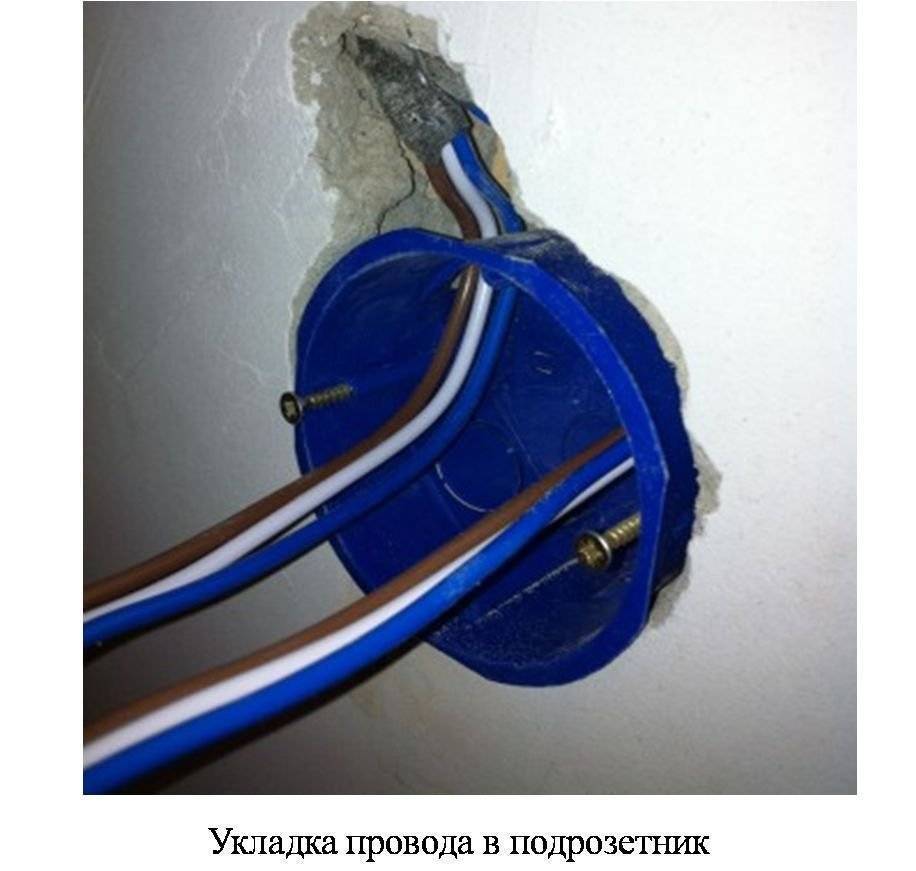

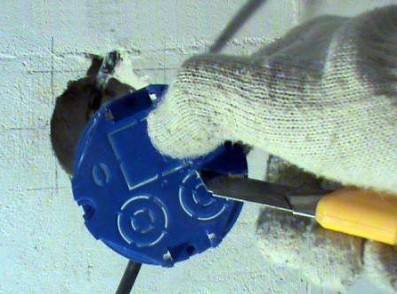

  2. Теперь необходимо вырезать отверстие и вытянуть провода. Затем их можно провести через подрозетник.
  3. Чтобы коробка надежно зафиксировалась, вам потребуется закручивать винтики по бокам.

Это все процессы, которые потребуется сделать для установки подрозетника в гипсокартонную стену своими руками. Как видите, здесь нет ничего сложного и с подобными задачами может справиться практически каждый человек. Если гипсовая стена еще обделана кафелем, тогда технология может значительно отличаться. На видео ниже вы можете увидеть, как выглядит технология крепления стакана под керамической плиткой.

В дереве

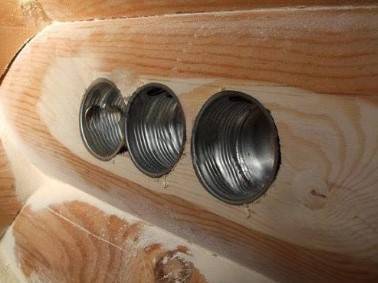

Последним вариантом считается подключение подрозетника в деревянной стене. Если вы решили выполнить скрытую проводку в деревянном доме, тогда помните, что потребуется выполнить установку металлического подрозетника в дерево.

Простые способы установки подрозетников

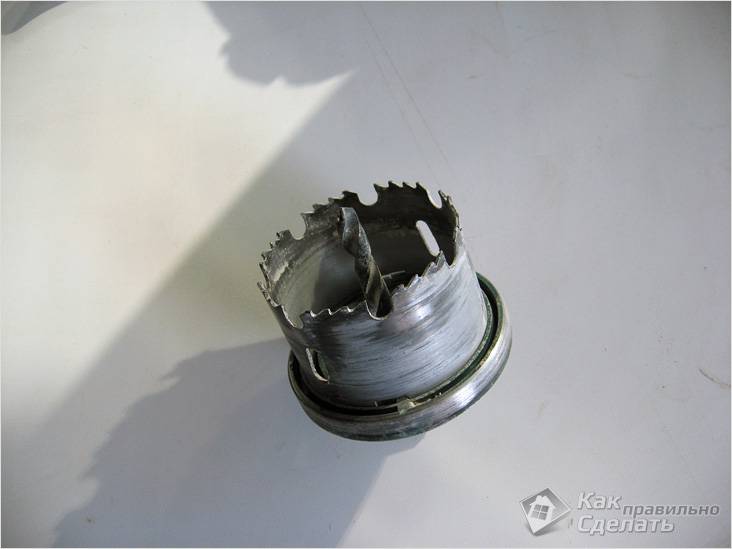

Чтобы сделать отверстия для стакана в дереве потребуется приобрести специальную коронку. В деревянном доме вам лучше всего выполнить монтаж открытой проводки.

Разметка стен перед установкой подрозетников

Перед тем как произвести проделывание отверстия в гипсокартоне и выяснить, где оно конкретно должно быть и очертить требуемую область, нужно подумать о его целевом предназначении. В основном все зависит от личного удобства.

В соответствии с общепринятыми европейскими стандартами дистанция между розеткой и полом должна достигать 30 см, а выключатель необходимо устанавливать на высоте в 90 см, при этом от середины прибора до границы дверного проема должно быть оставлено 18 см, не считая наличников и самого короба.

Популярные статьи  Дымоход для печи медленного горения

Данные нормы достаточно удобные не только конкретно при проведении монтажных работ в гипсокартоне, но и в быту иногда возникают случаи, что требуют индивидуального подхода:

  • На кухне часто происходит установка над поверхностью столешницы. В основном их высота достигает 1,2 м.
  • Если в гостиной расположен аквариум или персональный компьютер, то розетку лучше всего монтировать выше, чем 30 см от поверхности напольного покрытия, благодаря чему удастся избежать болтающихся под ногами кабелей.
  • В ванной комнате обычно осуществляется устанавливание двойных розеток в гипсокартон на высоте 1 м, что удобно для стиральной машины и иной бытовой техники.

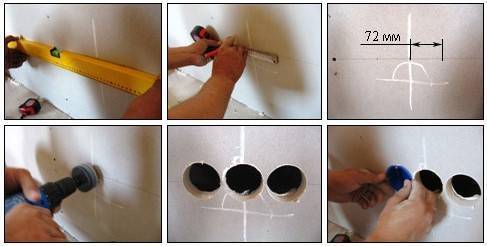

Саму же разметку под подрозетник необходимо выполнять следующим образом:

  1. Первым делом нужно наметить горизонтальную полосу на требуемой высоте от уровня пола. Для этого нужно воспользоваться рулеткой и простым карандашом, а далее необходимо выяснить место установки подрозетников, учитывая при этом симметрическое размещение конструкции по отношению ко всем участкам стены.
  2. Если следует произвести установку лишь одного элемента, то в подходящем месте на оптимальной высоте требуется отметить на стене точку, которая станет центром для будущей розетки или выключателя, где будет произведен монтаж коробки.

Обратите внимание! Если совершается монтаж нескольких коробок, то от середины первой нужно сделать отступ в 71 мм и разметить центр второго подрозетника и последующих через одинаковое расстояние, которое должно быть максимально точно соблюдено. В ином случае в дальнейшем могут появиться трудности с монтажом накладной рамки, поскольку конструкция может не поместиться или после ее установки останутся щели.. Помимо этого следует брать во внимание расположение металлических профилей, что являются для гипсокартонных листов опорой, а иначе во время проделывания отверстий есть вероятность их повреждения, ввиду чего перегородка станет менее устойчивой

Помимо этого следует брать во внимание расположение металлических профилей, что являются для гипсокартонных листов опорой, а иначе во время проделывания отверстий есть вероятность их повреждения, ввиду чего перегородка станет менее устойчивой. После всех выполненных действий на стене будут намечены точки, которые определяют центр коробок

Далее можно начинать делать отверстия

После всех выполненных действий на стене будут намечены точки, которые определяют центр коробок. Далее можно начинать делать отверстия.

Последовательность установки подрозетника в бетонную стену:

Шаг 1. Размечаем место установки подрозетника. При ремонте современных квартир принято устанавливать розетки на высоте 30 см от пола, а выключатели — на высоте 90 см. Но при этом самым главным фактором для выбора места установки подрозетника является удобство.

Шаг 2. Просверливаем отверстие в стене. Удобно и быстро сделать отверстие под подрозетник можно с помощью перфоратора и специальной коронки для ударного сверления.

Я использовал коронку «Практика» диаметром 68 мм, которая предназначена для работы по бетону, кирпичу и камню:

При отсутствии данной коронки отверстие можно сделать и с помощью бура. Для этого сверлим множество отверстий в месте установки подрозетника, а затем выдалбливаем бетон при помощи зубила, которое также устанавливается на перфоратор.

Шаг 3. После того как отверстие в стене готово необходимо примерить подрозетник и убедиться, что глубина отверстия соответствует длине подрозетника. Затем следует выломать одну из заглушек подрозетника и пропустить электрический кабель. Устройство штробы под кабель необходимо выполнить до фиксации подрозетника.

Шаг 4. Обеспыливаем стенки ниши под подрозетник. Для этого удаляем бетонную пыль при помощи кисти или щётки, а стенки ниши пропитываем акриловой грунтовкой, а при её отсутствии просто водой.

Шаг 5. При установке подрозетников в бетон или кирпич часто возникает вопрос: «С помощью чего фиксировать подрозетник?». Самым надёжным и доступным способом является использование строительного гипса — алебастра или гипсовых смесей (шпаклёвок и штукатурок).

Материалы, которые используют для фиксации подрозетников: алебастр, гипсовая шпаклёвка и гипсовая штукатурка

Я фиксировал подрозетник с помощью универсальной шпаклёвки Knauf Fugen. Плюсом является, то что этот материал широко используется в отделке помещений, поэтому если вы занялись ремонтом, то скорее всего он у вас есть, а также гипсовая шпаклёвка довольно быстро схватывается и надёжно фиксирует подрозетник.

В пластмассовом ведре необходимо замесить небольшое количество гипсовой шпаклёвки, примерно 100 грамм на 1 подрозетник. Затем, надев резиновую перчатку, промазываем стенки ниши и сам подрозетник шпаклёвкой. Устанавливаем подрозетник в нишу и выравниваем его, ждём пока смесь застынет.

На этом установка подрозетника в бетонную стену завершена. О том, как установить подрозетник в гипсокартон можно прочитать здесь.

Техника безопасности

Сверление по бетону – травмоопасный вид строительных работ, поэтому важно соблюдать правила безопасности. Требования к индивидуальной защите человека таковы:

  1. Использовать пластиковые очки, потому что велик риск отскока от стены входящих в цемент частиц щебня. С этой же целью надевают маску, чтобы не повредить открытые участки кожи на лице. Надевать респиратор или маску-«лепесток». Резьба бетона сопровождается высвобождением большого количества пыли. Мелкие частицы цемента оседают на слизистых оболочках, приводя к першению горла, затруднению дыхания. Чтобы оградить от пыли кожу, надевают защитный костюм либо старую ненужную одежду и головной убор. Рекомендуется использовать хлопчатобумажные перчатки. Они защитят руки от возможных ожогов и мелких царапин, позволят увереннее держать прибор без случайного соскальзывания.

Также перед сверлением отверстий важно изучить план коммуникаций в помещении, чтобы не задеть электропроводку и газовые трубы. Если такой схемы нет, стены проверяют специальными приборами

Когда и это сделать невозможно, от работы по бетону отказываются.

Во время проделывания отверстий в стене людей выводят за пределы радиуса в 3 м от рабочей области. Если розетку делают на высоте, то сверление производится на устойчивых лесах. Применение перфоратора без прочного основания под ногами рабочего запрещено.

Простые способы установки подрозетников

При использовании электрические инструменты держат крепко двумя руками. Обороты наращивают постепенно, не доводя до максимальных значений.

Несоблюдение перечисленных правил безопасности чревато поломкой оборудования в самом лёгком случае. Нередко рабочие получают серьёзные травмы или случается летальный исход при неправильном обращении с электроинструментами для резьбы по бетону.

Полезные советы

  • Если в дальнейшем на стену будет укладываться плитка либо другое покрытие, то при установке подрозетника, не утапливайте его до упора. А лучше вырезайте нишу после монтажа облицовочных материалов.
  • Не убирайте сразу все заглушки с корпуса. Через незадействованные проемы будет протекать строительный раствор.
  • Чтобы подрозетник плотно вошел в полую стену, можно снять с ее краев небольшую фаску.
  • Приобретая подрозетник, не постесняйтесь примерить к нему свою розетку. А лучше покупайте их сразу вместе.

Теперь вы знаете, что установку подрозетника, при должной сноровке и наличии инструмента, вполне можно осуществить самостоятельно. Так, вы сэкономите значительную сумму на услугах мастера. Но не переживайте, если что-то вдруг пойдет не так просто перечитайте еще раз наши рекомендации и все встанет на свои места.

Популярные статьи  Засорился унитаз, как прочистить в домашних условиях?

Популярные производители

Наиболее популярными и качественными устройствами производителей являются:

Коробка для монтажа в целях скрытой сборки розетки 2332 UJBS популярной шведско-швейцарской произведена из высококачественной пластмассы. Подрозетник можно установить как в стене из бетона, так и монтировать в гипсокартонный лист, при этом производится прочное крепление подрозетника, задействуя особые “ушки”.

Коробка установочная GUSI ELECTRIC 6,8 см является продукцией российской . Представляет собой одну из самых недорогих и достаточно качественных на внутреннем рынке. Ее используют в стенах из бетона, кирпича и гипсокартона.

Коробка установочная Dr. HD (ID 9288) китайского . Это высококачественная продукция, для которой характерна квадратная форма устройства, что дает возможность соединить в блок сразу несколько подрозетников, чтобы разместить розетки в один ряд.

Монтажная коробка HEGEL 6,8 на 6 см КУ1205 — является продукцией российской , которая была образована в 2006 году. Занимается производством электротехнических изделий высокого качества и данные подрозетники – явное тому подтверждение. Особенностью данного изделия является наличие лапок из металла, позволяющих осуществлять качественное крепление в пустой стене из гипсокартона. Более того, существует опция соединения нескольких штук в единый модуль, что дает возможность без особых усилий установить блок розеток в кухонном помещении.

Подрозетник СП 80 на 45 ГСК Ruvinil 10174 – марка отечественного производителя Рувинил. Высококачественный подрозетник, применяемый в стенах из бетона и гипсокартона. Относительно небольшая цена, но достойное качество. При необходимости объединяется в модули с целью установки в блок.

GUSI СЗМ1.1 — также изделие отечественного разработчика, которое отличается качественной пластмассой и способностью монтажа в стены из бетона и гипсокартонные перегородки.

С3Е3 — подрозетник российского производителя. Идеальным образом подходит для выполнения электротехнических работ в полых гипсокартонных стенах

Изготавливается из огнеупорного полипропилена, что очень важно в процессе установки силовых электрических деталей сети 220 В. Прибор оснащается двумя саморезами, чтобы закрепить его в стенах из гипсокартона используя «ушки».

Подготовка к врезке

Итак, для того, чтобы установить подрозетник своими руками, Вы должны первым делом подготовить следующий набор материалов и инструментов:

  1. Перфоратор либо электрическая дрель;
  2. Коронка по гипсу, кирпичу либо бетону (в зависимости от того, какая стена будет штробиться) либо победитовое сверло;
  3. Строительный уровень;
  4. Маркер;
  5. Шпатель и гипсовая шпаклевка (если гипсокартон либо дерево, то не нужно);
  6. Зубило и молоток.

Подготовив все материалы можно переходить к установке подрозетника в стену. Сейчас мы вкратце рассмотрим, как вставить и закрепить стакан под розетку в каждом из существующих вариантов стен.

Виды и размеры ПР

Посадочные ёмкости под электроарматуру выпускают большим рядом моделей и модификаций. Неискушённому потребителю трудно разобраться в этом разнообразии. Размеры и виды подрозетников предназначены для разных условий монтажа. ПР изготавливают из прочного и негорючего пластика – ПВХ и полипропилена. Эти материалы обладают высокими диэлектрическими свойствами и поддаются обработке режущим инструментом. Пластичность позволяет делать изделия сложной геометрии и разного цвета.

Виды

По форме различают 4 вида пластиковых коробок:

  • круглые;
  • овальные;
  • прямоугольные;
  • блочные.

Цилиндрические корпуса используют в основном для закрепления в них арматуры выключателей и розеток точечного расположения. Овальные коробки представляют собой вытянутый эллипс, В них размещают сразу несколько точек подключения к электросети. Прямоугольные ПР применяют для размещения в них низковольтной арматуры для подсоединения контактных разъёмов теле, радио и высокотехнологичной аппаратуры.

Блочные подрозетники Источник sdvor.pro

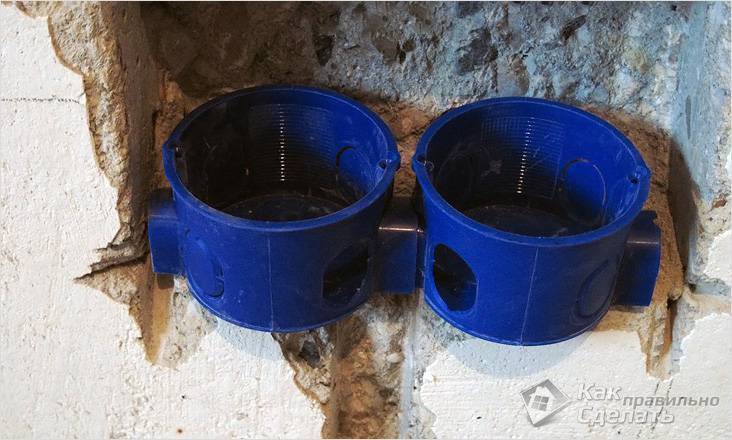

Отдельную группу подрозетников представляют собой блочные элементы. В основном это круглые коробки, которые имеют боковые выступы, входящие один в другой двух коробок. Это особенность позволяет соединять розеточные коробки между собой в блоки из любого количества элементов. Такое решение избавляет от использования многоразъёмных удлинителей.

Размеры

Пластиковые стаканы по периметру проёма имеют бортик. Он нужен для упора в поверхность стены. ПР характеризуются внешним и внутренним диаметром. Наружный размер подрозетника (по бортику) может быть равен 68 – 71 мм. Внутренний диаметр колеблется в пределах 60 – 66 мм. У разных производителей размеры подрозетников по бетону могут незначительно отличаться. Однако, все они рассчитаны на стандартную арматуру розеток и выключателей. Стандартные размеры посадочной коробки равны 60х45 мм, где первое число – внутренний диаметр, а вторые цифры означают глубину стакана.

Размеры стандартного подрозетника Источник kopos.ua

Внутри коробки на равном расстоянии друг от друга сделаны 2 или 4 продольные утолщения, в которые вкручены небольшие саморезы. После установки подрозетника в бетонную стену шляпки саморезов продевают сквозь отверстия клеммной площадки. Винты закручивают до упора, фиксируя арматуру внутри стакана.

Наряду со стандартной высотой – 45 мм, промышленность выпускает подрозетники глубиной от 60 до 80 мм. Заглублённые стаканы используют, как раздаточные коробки. Это даёт возможность поместить в одной ёмкости большое количество соединительных компонентов электрической сети.

Монтируют группу точечных (одиночных) ПР из расчёта, что расстояние между их центрами будет равно 71 мм

У блочных стаканов принимают во внимание длину соединительных элементов 5 – 6 мм

Процесс установки подрозетника в полую стену

Срытую электропроводку прокладывают не только в монолитных стенах, но и в полых перегородках, выполненных из гипсокартона либо иного листового материала. Для монтажа тогда используют подрозетникис распорными лапками, обеспечивающими безупречную фиксацию коробки в полой стене.

Для высверливания широких отверстий теперь потребуется коронка для работы с гипсокартоном. Насадить ее можно не на перфоратор, а просто на дрель. Резать штробы вообще не нужно, кабель свободно ляжет между листами, прикрепленными к металлическому каркасу.

Действуем по следующей схеме:

  • В коробке по аналогии с вышеописанным способом выламываем люк.
  • Вставляем подрозетник в сформированное отверстие и вводим через люк кабель.
  • Закручиваем два монтажных винта, подтягивающие лапки коробки. Они упрутся в материал стены с тыльной стороны. Винты закручиваем сразу не до конца, затягиваем поочередно. Сначала подкрутим немного один из них, затем второй, чтобы не было перекосов из-за деформации материала.

Установка коробок для распаячных узлов и выключателей в стены из гипсокартона производится точно также.
