Подогрев водопровода: самостоятельное обустройство с помощью кабеля на даче

Применение провода для нагрева труб

Для обогрева систем водоснабжения и канализации специалисты давно уже используют специальные нагревающие элементы. Чем же отличается греющий кабель? Он представляет собой обычный кабель, однако нагрев его регулируется при помощи регулирования сопротивления.

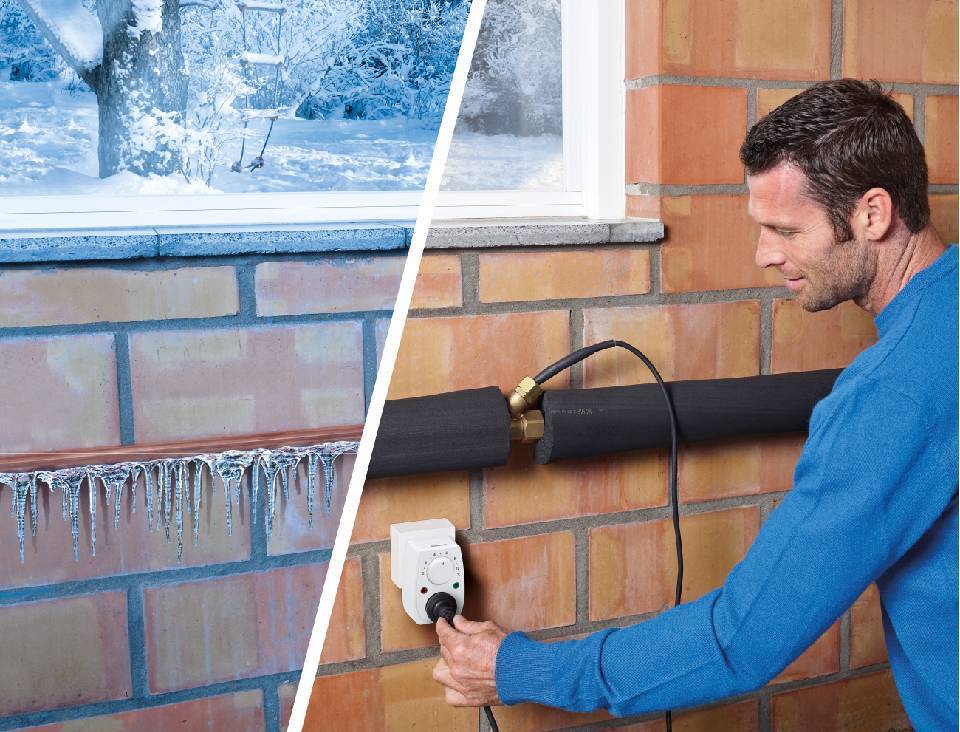

Греющий провод для водопроводных систем используют с целью предотвратить замерзание воды при минусовой температуре на тех участках труб, которые проходят по улице. Как правило, его включают, когда температура воздуха опускается до 5°С. Это делается для того, чтобы он защитил водопроводные трубы от замерзания в случае дальнейшего похолодания. Если нагревающий элемент включить при уже минусовой температуре, то потребуется определенное время для размораживания уже замерзшей воды. В то время, когда вода будет таять, напор воды будет очень низким.

Принцип действия саморегулирующегося кабеля

Полимерная матрица, соединяющая токопроводные жилы – главный греющий элемент. Нагрев ее проводится беспрерывно. Кабель с такими «внутренностями» можно нарезать на отдельные фрагменты длиной от 20 см. Главная особенность матрицы – самопроизвольное изменение отдачи тепла в зависимости от внешней температуры. Как это работает? При повышении внешней температуры сопротивляемость полимера матрицы пропорционально возрастает, а теплоотдача, соответственно, снижается.

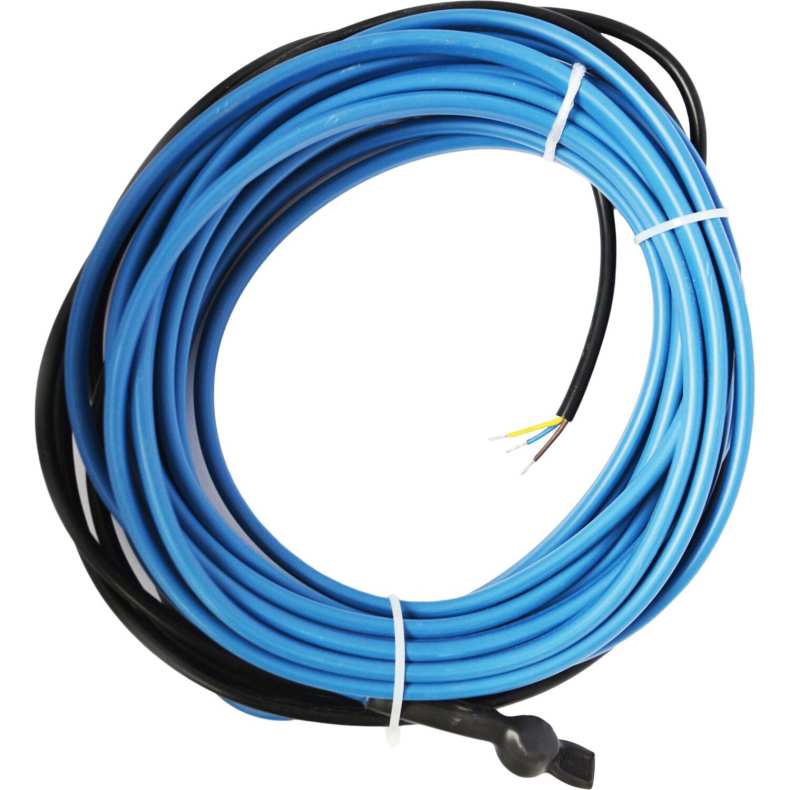

Подогрев водопровода: самостоятельное обустройство с помощью кабеля на дачеГреющий кабель

Свойство саморегуляции проявляется на различных участках трубопровода. Так, подземная часть трубопровода при благоприятных условиях не будет греться, не препятствуя обогреву этим же кабелем открытых участков трубы.

Чтобы включить подогрев водопровода при снижении температуры достаточно просто воткнуть вилку кабеля в розетку. Включают кабель при похолодании до +5°, чтобы быть подготовленными к внезапным ночным заморозкам.

В использовании нагревательный кабель очень прост. При правильном монтаже срок эксплуатации его неограничен. Надежная защита от перегрева делает кабель абсолютно безопасным.

Совет. Для водопровода с питьевой водой использование такого кабеля вполне допустимо.

Прокладка и подключение

Мы рассмотрели все самые важные вопросы, начиная от принципа действия саморегулирующего греющего кабеля, до вопросов его выбора. Осталось узнать, как осуществляется его установка. Сначала обсудим самый интересный способ – внутри трубы.

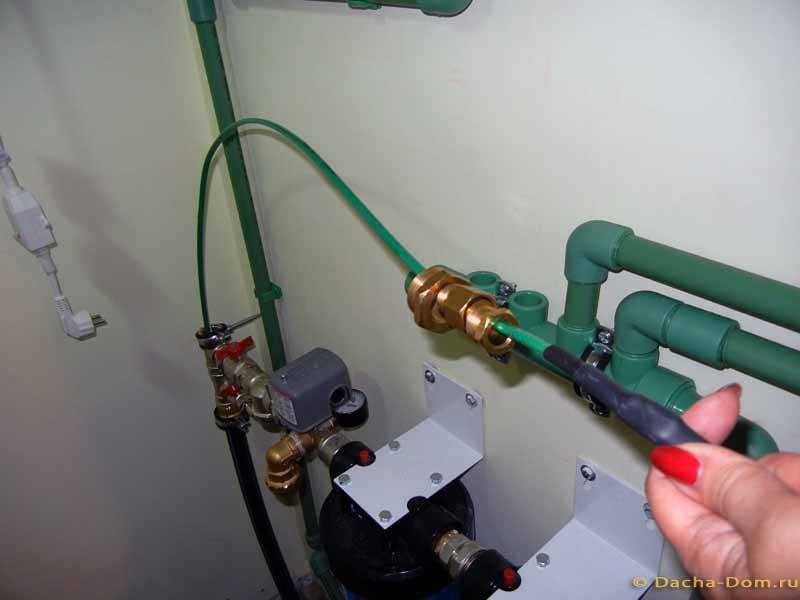

Скрытая укладка внутри трубы

Перед нами самая интересная задача – уложить саморегулирующий греющий кабель для водопровода внутри трубы. Находясь в нагретом состоянии, он не даст трубе замерзнуть и лопнуть. Давайте посмотрим, как это делается. Нам понадобятся следующие материалы и инструменты:

  • Саморегулирующий греющий кабель подходящей длины;
  • Острый нож для снятия изоляции;
  • Термоусадочная пленка для изоляции проводников;

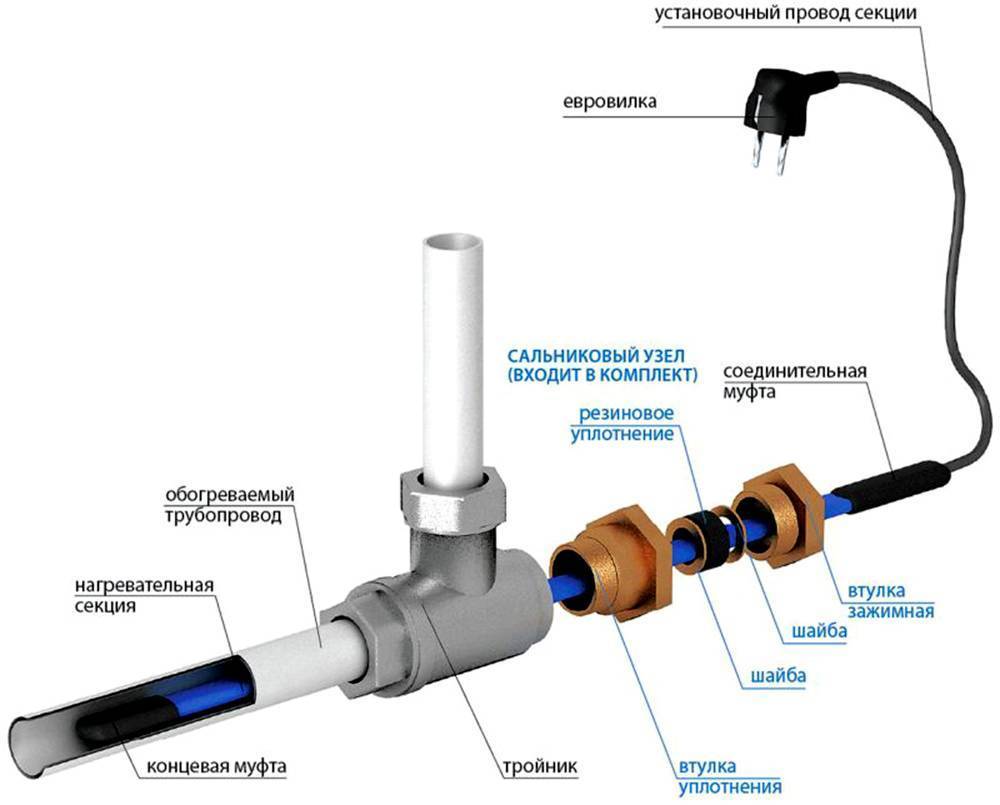

  • Резиновый сальник;
  • Тройник для установки саморегулирующего кабеля внутрь трубы;
  • Фен для усадки пленки;
  • Электрический провод с вилкой.

Для начала определяем место ввода – это может быть внутренний или наружный участок (здесь все индивидуально, смотрим по ситуации).

Конечный участок располагается там, где труба уходит в землю или заходит в другое здание.

Помните, что на всем протяжении не должно быть кранов и вентилей, так как они могут повредить саморегулирующий греющий кабель.

Если водопроводная труба поднимается из пола и отправляется дальше по горизонтали, то это облегчит прокладку – режем трубу и устанавливаем в этом месте тройник.

Далее насаживаем на кончик саморегулирующего греющего кабеля термоусадочную трубку и нагреваем ее строительным феном – этот кончик должен быть надежно герметизирован, чтобы избежать контакта воды и токоведущих частей. Через верхний отвод заводим в него саморегулирующий греющий кабель, не забыв надеть на него сальник.

Далее проталкиваем кабель на необходимую длину – ее нужно рассчитать заранее и с небольшим запасом. На другом конце нам нужно смонтировать провод с вилкой. Аккуратно снимаем изоляцию и оплетку, чтобы у нас виднелись два проводника – к ним мы припаиваем провод, не забыв надеть на него соединительную муфту из термоусадочного материала (после пайки надеваем ее и обдуваем горячим воздухом из фена).

Теперь фиксируем сальник, открываем подачу воды, проверяем отсутствие протечек в месте нашей работы. Если все хорошо, включаем провод с подключенным к нему саморегулирующим греющим кабелем в сеть. Несмотря на то что теперь водопровод защищен от замерзания, настоятельно рекомендуется обмотать трубу теплоизоляцией. Помните, что хорошая защита – это многоступенчатая защита.

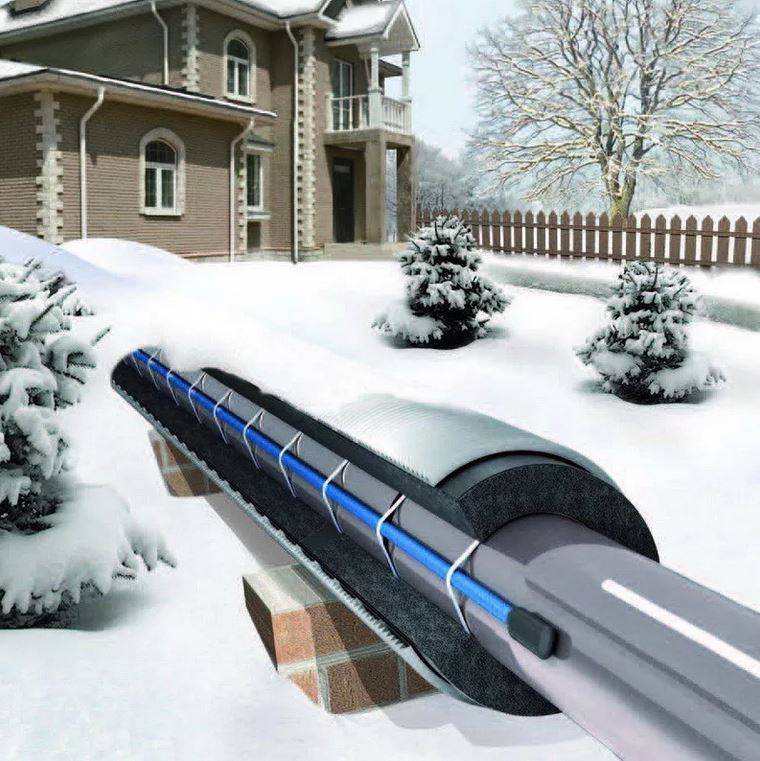

Открытая наружная укладка

При необходимости, можно уложить саморегулирующий греющий кабель снаружи водопровода. Им обматывают не только сами трубы, но и установленные на них фланцы, соединительные муфты и вентили. Самый простой вариант – проложить несколько саморегулирующих кабелей параллельно трубе, закрепив их с помощью алюминиевого скотча. Также возможна укладка спиралью или двойной спиралью, что только увеличивает эффективность обогрева.

Вы можете использовать и двойной способ укладки – один греющий кабель уложить параллельно, а вторым обмотать трубу по спирали. К трубе он приматывается с помощью все того же алюминиевого скотча, колечками через каждые 20-30 см. После того как намотка будет завершена, накладываем скотч на кабель по всей его длине – так мы добьемся максимальной эффективности системы.

После того как вы уложите саморегулирующий греющий кабель на водопроводную трубу и выполните все необходимые электрические подключения, оберните полученное хозяйство слоем теплоизоляции – это воспрепятствует уходу тепла в атмосферу. Также существуют рекомендации по установке на систему обогрева системы водоснабжения защитных автоматов – они предотвратят утечку электроэнергии при разгерметизации изоляции.

Зачем нужен греющий кабель

По разным причинам трубы утепляют – как водопровод, так и канализацию.

В частных домах особенно часто возникает необходимость утепления тогда, когда дом стоит на сваях:

  • Бетонных.
  • Винтовых и т. д.

Именно поэтому трубы нуждаются в обязательном утеплении, поскольку они либо проходят над грунтом, либо лежат на нем, или же прикопаны, но как правило, неглубоко – это не всегда удобно делать если зазор между домом и поверхностью грунта недостаточно велик для проведения земляных работ. Температура воздуха под таким домом в зимнее время низка, и это чревато промерзанием и размораживанием трубопроводов.

На все эти случаи существует выход — одним из самых эффективных и простых способов – так называемый греющий кабель. Его монтируют как снаружи, так и внутри трубы.

Случается, что из-за каменистого или подтопляемого грунта закопать ни кабель, ни трубу глубоко не получается, и для этого нужна специальная техника.

Водопроводная труба с подогревом из гибкого греющего кабеля снимает с хозяина дома, дачи много ненужных проблем.

Подогрев водопровода: самостоятельное обустройство с помощью кабеля на даче

Возлагаемые задачи на системы обогрева

Итак, какие задачи стоят перед системами обогрева:

Предотвращение замерзания воды или другой жидкости (конденсата) в трубах, и это актуально не только в случае защиты водопровода в зимний период года. Обогрев нужен еще и для предотвращения увеличения вязкости нефтепродуктов, например.
Компенсация тепловых потерь

Это очень важно в том случае, когда температура жидкости или газа должна быть равной как на входе, так и на выходе.
Компенсация теплоотдачи труб в атмосферу (грунт).
Для технологического обогрева, когда есть необходимость поддержания в трубах заданной температуры.
Когда нужен разогрев трубы (системы) на старте. В этом случае система обогрева трубопроводов греет текущую жидкость для обеспечения нормальных условий ее транспортировки в системе.

Популярные статьи  Бордюры и поребрики: виды и размеры бордюрных камней, технология изготовления и установки + как сделать бордюр своими руками

Дом из какого материала Вам нравится больше всего?

Дом из бруса
24.45%

Дом из кирпича
18.37%

Бревенчатый дом
14.35%

Дом из газобетонных блоков
16.97%

Дом по канадской технологии
11.33%

Дом из оцилиндрованного бревна
3.7%

Монолитный дом
4.02%

Дом из пеноблоков
3.49%

Дом из сип-панелей
3.32%

Проголосовало: 3407

Как установить и подключить резистивный провод своими руками

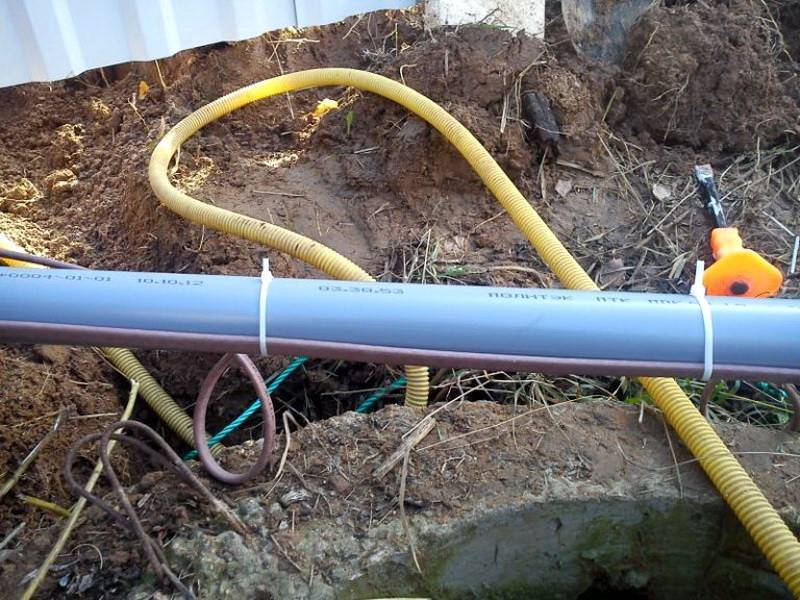

Для монтажа чаще выбирают линейный способ, при котором провод размещается и фиксируется снаружи трубы. Если она пластиковая, то материал низкой теплопроводности — получить хороший обогрев возможно, соблюдая в точности технологию. Высокая теплоотдача получается с использованием специальных труб с заглубленным каналом под обогревательный провод.

Линейное крепление нагревательного элемента осуществляется в такой последовательности:

  1. Снизу по всей длине полимерного трубопровода наклеивают алюминиевую фольгу полосой — это повышает теплоотдачу. С металлическими трубами проделывать подобное нет необходимости. Их очищают от ржавчины и всего, способного повредить изоляцию.
  2. Протягивают провод. Через каждых 30 см его приматывают клейкой лентой. Если мощности одного провода недостаточно, прокладывают 2 или больше параллельно, но с промежутком между ними.
  3. Сверху вдоль трубопровода наклеивается алюминиевая лента. Стараются обеспечить плотный контакт кабеля и трубы. Провода термодатчика и он сам прикрепляются отдельно поперечными лентами.
  4. Дополнительно электрокабель фиксируют пластиковыми хомутами, если не предусмотрена плотная наружная теплоизоляция. Они в случае отслаивания алюминиевой фольги будут удерживать провода.
  5. По завершении монтажа устанавливают теплоизолятор, стягивают хомутами.

Второй способ установки греющего кабеля для водопровода — спиральный. Его применение увеличивает нагрев на всем протяжении или в особо опасных местах ввода в дом, расположения кранов. Провод укладывают аккуратно, без резкого изгибания.

Спиральный способ установки греющего кабеля.

Работа выполняется в таком порядке:

  • пластиковую трубу обматывают по всей длине металлизированным скотчем;
  • спиралью наматывают электрокабель;
  • закрепляют клейкой лентой на всем протяжении;
  • хомутами фиксируют термодатчик и его провода;
  • устанавливают утеплитель, закрепляют стяжками.

Спиральную намотку электрокабеля удобнее сначала сделать свободной, с провисанием, затем постепенно виток за витком подтягивать, добиваясь плотного контакта с трубой. Одновременно проводят фиксацию провода. Расстояние между витками — 4-5 см. На входе коммуникаций в дом, в местах установки запорной арматуры наматывают более плотно.

Существует тонкость в установке термодатчика — его изолируют от электрокабеля, а от трубы не нужно. Терморегулятор монтируют в помещении рядом с электрощитом или в нем, если прибор со специальным креплением. Подключают к сети через автомат мощностью 6 А. Желательно установить УЗО ближайшего большего номинала с током утечки 30 мА. Кабель и датчик подключают согласно схеме на терморегуляторе.

Подключение к сети альтернативный способ

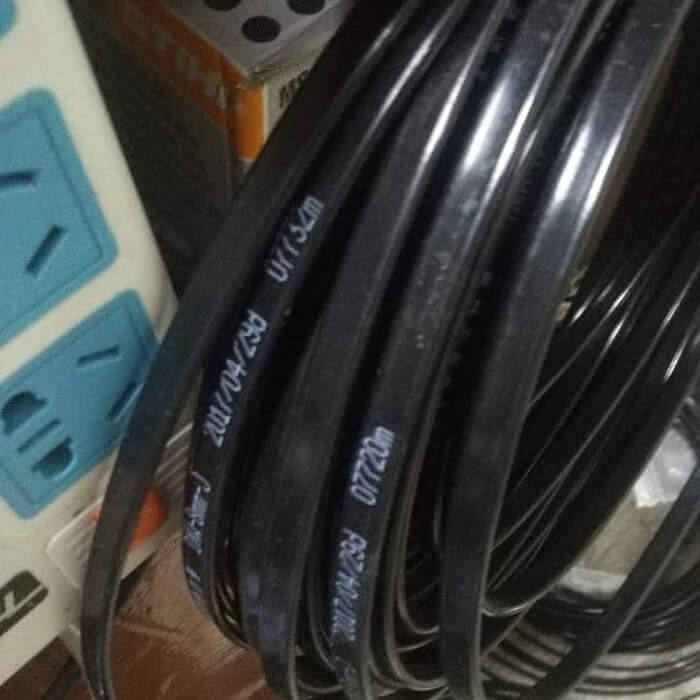

Взяли вот такой кабель:

Греющий проводник (3) и жилы (1 и 2), по которым идет ток, их замыкать нельзя

  1. Так выглядеть конец.

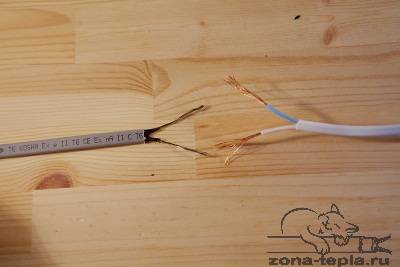

  2. Зачистил.

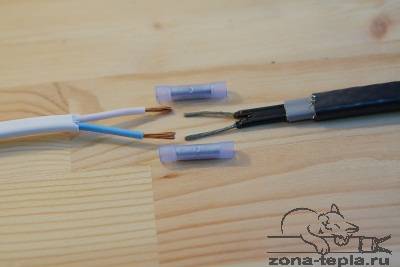

  3. С помощью вот такого клемника соединил с проводом.

Противоположную сторону необходимо заизолировать. Перемыкать жилы запрещается. И надо следить чтобы они не перемыкались в любой среде. Для этого можно купить специальную заглушку. Они стоят в районе 300 рублей за штуку. Но можно все сделать и самостоятельно из подручных средств, таких как термоусадочная трубка и термопистолет.

  1. Термопистолет.
  2. Термоусадочная трубка.
  3. Конец изолируемого кабеля.

Заглушка делается следующим образом. Надеваем термоусадочную трубку. Прогреваем ее феном. После заливаем всю конструкцию термопистолетом.

Такую же процедуру можно проделать и с клемником, к которому подключается питание кабеля. Можно еще замотать все изолентой на всякий случай. Если условия эксплуатация будут жесткими.

Монтаж греющего кабеля для водопровода

В большинстве случаев греющий кабель монтируется на трубу снаружи. На малых диаметрах нагреватель укладывают в виде нескольких прямых линий или спирали. К трубе с большим диаметром кабель можно прикрепить в виде извилистой линии (змейки), расположенной в нижней части. При этом необходимо учитывать следующие требования и рекомендации:

  1. Трубу из пластика перед укладкой кабеля следует обернуть алюминиевым скотчем или фольгой из того же материала. Такая оболочка нужна для равномерного распределения тепла.
  2. Трассу прокладки кабеля следует планировать так, чтобы он не контактировал с острыми кромками. Также следует избегать укладки кабеля в тех местах, где его изоляция может перетираться или растягиваться.
  3. В процессе укладки греющий кабель необходимо прихватывать алюминиевым скотчем через каждые 30 см. По завершении монтажа кабель приматывают скотчем уже по всей длине. Использовать вместо алюминиевого скотча полимерную ленту категорически запрещается.
  4. Минимальный радиус сгиба кабеля равен шести его наружным диаметрам.
  5. Защитную изоляцию на свободном конце греющего кабеля необходимо герметизировать, используя специальные элементы и материалы, имеющиеся в комплекте.
  6. Нагреватель подключается к электрической сети через устройство защитного подключения (УЗО).
  7. По завершении укладки и подключения кабеля необходимо замерять электрическое сопротивление его жил и изоляции.
  8. Трубу с нагревателем необходимо утеплить минераловатным, полистирольным или любым другим теплоизолятором.

Если вы используете кабель с постоянным сопротивлением, также называемый резистивным или нерегулируемым, следите, чтобы отдельные нитки укладывались без перехлестов. В месте контакта отдельных линий кабеля всегда возникает перегрев, приводящий к повреждению элементов.

Подогрев водопровода: самостоятельное обустройство с помощью кабеля на даче

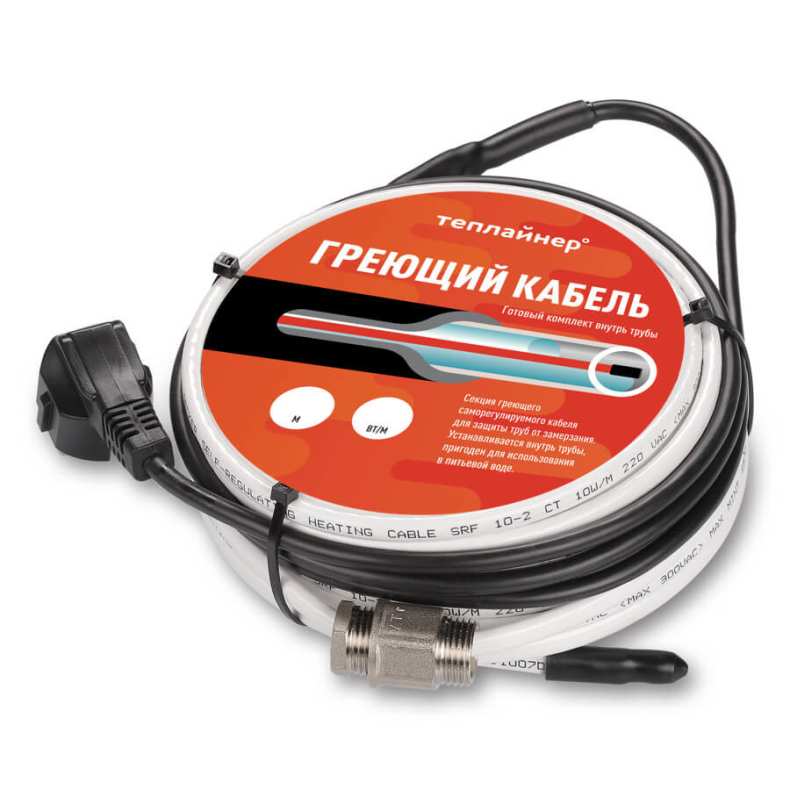

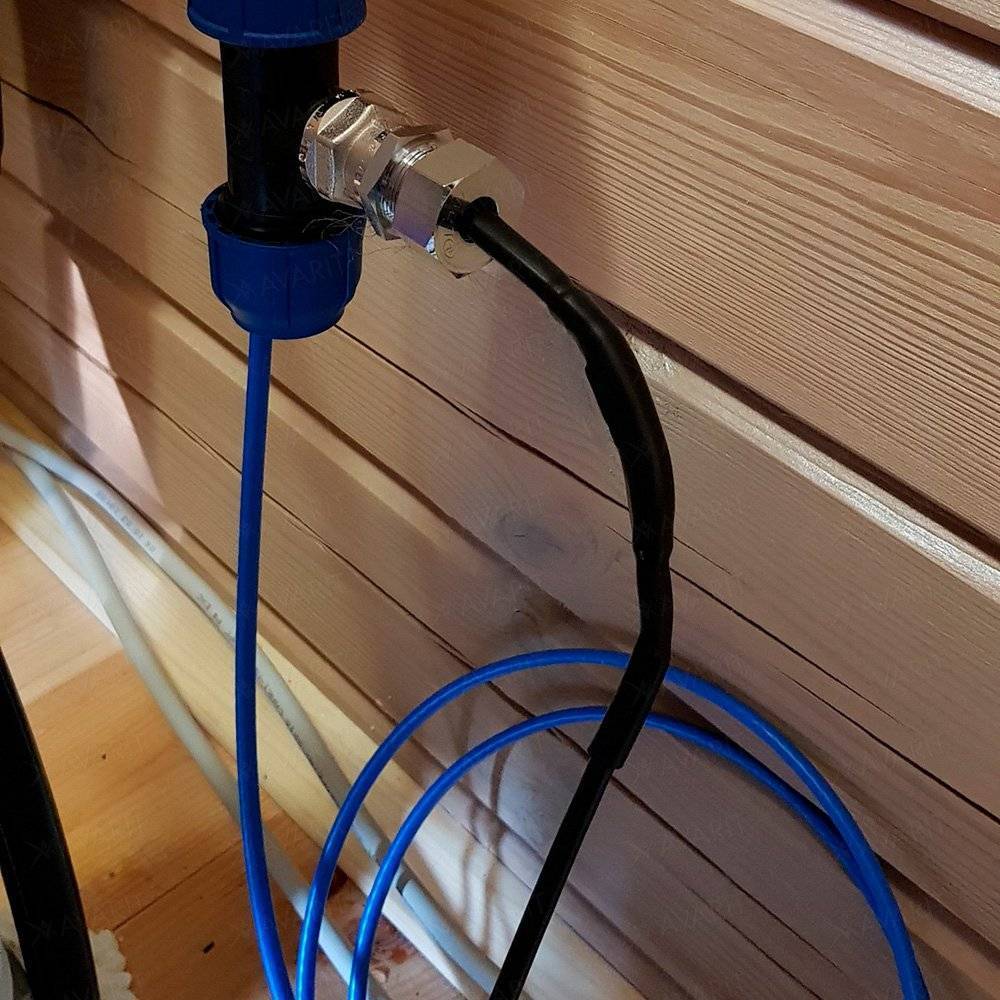

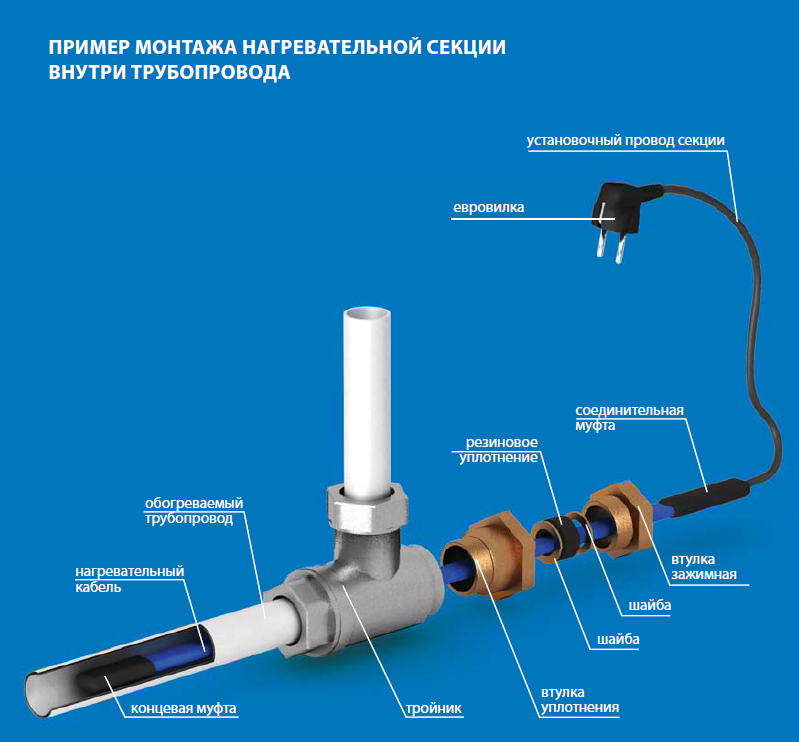

Установка греющего кабеля внутри трубы

Существует разновидность греющего кабеля для водопровода внутри трубы. Его оболочка имеет повышенную влагоустойчивость и изготавливается из пищевого полимера с содержанием фтора. Отверстие, через которое кабель вводится в трубу, уплотняется сальником.

Длину подогреваемого участка трубы, как и длину вводимого в нее кабеля, следует точно измерить

Это особенно важно, если существует опасность попадания нагревателя в проходное отверстие запорной или регулирующей арматуры

Участок трубы с установленным кабелем следует пометить предупредительной надписью.

При монтаже нагревательного кабеля внутри трубы крайне важно не допустить повреждения его изоляции. Поэтому резьбу и другие острые кромки, с которыми может контактировать изделие, на время монтажа лучше обмотать тканью или полиэтиленом.

Как работает система обогрева с греющим кабелем

Обогрев трубопроводов греющим кабелем, который подключается к электрической сети переменного тока 220 В, производят двумя основными методами:

1. Кабель располагают снаружи трубы. Данным методом утепляют уже проложенную магистраль или канализационные трубы, при этом провод плотно прилегает к наружной поверхности трубы. На строительном рынке реализуются трубы с готовым каналом для размещения нагревательного кабеля – это позволяет сократить тепловые потери, также для экономии электроэнергии используют дополнительное утепление подземных трубопроводов скорлупой из пенопласта (пеноплекса) или полиуретана.

Электрический кабель прокладывают вдоль трубопровода, для повышения температуры нагрева по всей длине или в ответственных узлах применяют спиральную намотку.

Подогрев водопровода: самостоятельное обустройство с помощью кабеля на даче

2. Подогрев внутри труб. Основным недостатком наружного утепления электрокабелем является низкая эффективность – большая часть тепла уходит в окружающую среду и приходится дополнительно монтировать утеплитель, что приводит к удорожанию работ.

Поэтому в водопроводных линиях лучше прокладывать нагревательный кабель внутри труб – это относится к водопроводным магистралям. В канализационной же системе нахождение внутри посторонних предметов может вызвать засор.

Размещенные провода внутри труб невыгодно прокладывать по всей длине – кабель довольно дорог и увеличит гидравлические потери, снижая полезное сечение трубопровода. Поэтому рациональнее устанавливать его в зоне скважинного оголовка перед подающим воду в дом водопроводом и напорной трубой. В этом случае теплая вода предотвратит замерзание в скважине, автоматических приборах и поверхностной насосной станции, также подогретая вода будет поступать в водопровод, идущий к дому.

Популярные статьи  Чем обработать стены перед поклейкой обоев: подготовка поверхности

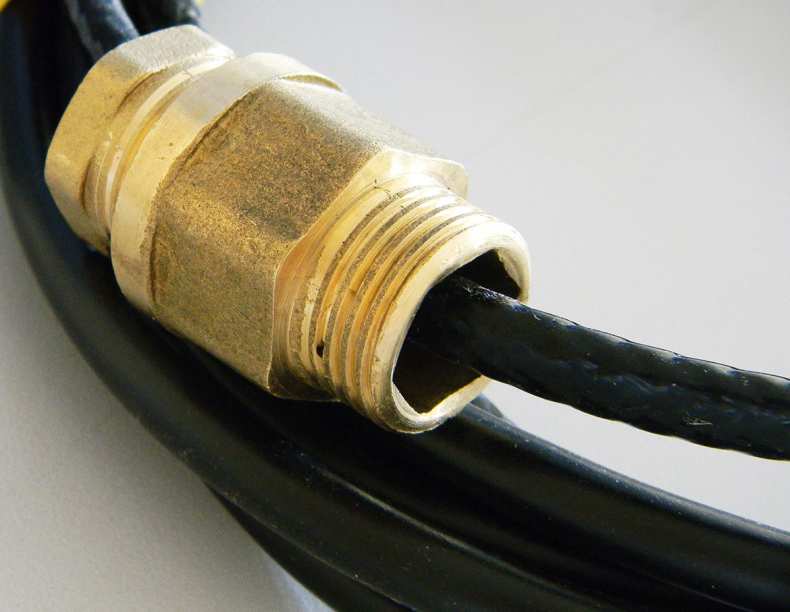

Главная трудность при внутренней установке электрокабеля в трубопроводе – подобрать способ монтажа и герметичный фитинг для его стыковки с трубой при погружении провода.

Схема подключения греющего кабеля

Подключить КСО достаточно просто. Нужно подать напряжение в 220 вольт к токопроводящим жилам кабеля. Греющий конец необходимо хорошо изолировать, чтобы не произошло соприкосновение токопроводящих жил.

Если есть заземление, оно должно иметь специальную оплетку.

Способ подключения зависит от нескольких факторов:

  • Где он будет установлен.
  • Имеющиеся инструменты.
  • Наличие расходных материалов.

Схема подключения для любого способа имеет одинаковый вид. Если отсутствует оплетка, к его жилам просто подается напряжение. Подогрев водопровода: самостоятельное обустройство с помощью кабеля на даче

Обязательно изолируется противоположный конец.

Подогрев водопровода: самостоятельное обустройство с помощью кабеля на дачеТокопроводящие жилы должны быть надежно защищены от контакта между собой.Подогрев водопровода: самостоятельное обустройство с помощью кабеля на даче

Если греющий шнур снабжен заземляющий экраном, его необходимо заземлить. В случае невозможности заземления, экран просто обрезают.

Подогрев водопровода: самостоятельное обустройство с помощью кабеля на дачеПодогрев водопровода: самостоятельное обустройство с помощью кабеля на даче

Более подробно о подключении можно посмотреть на сайте: http://zona-tepla.ru/podklyuchenie-greyushhego-kabelya/

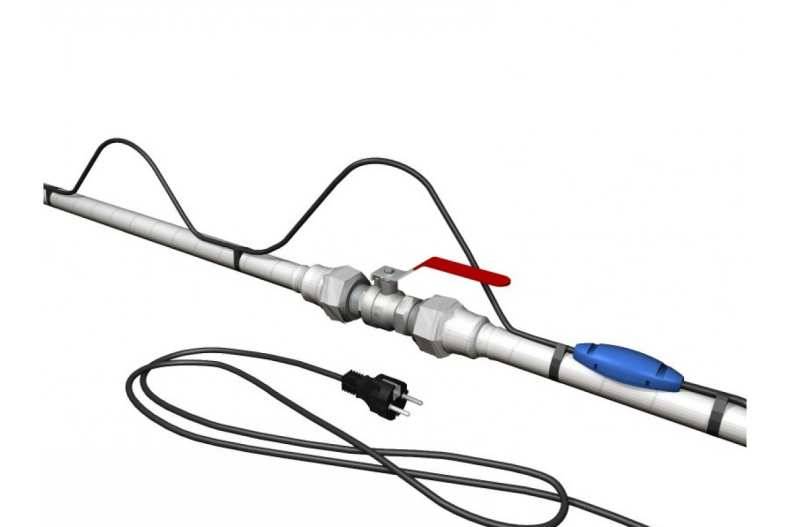

Монтаж кабеля снаружи трубы

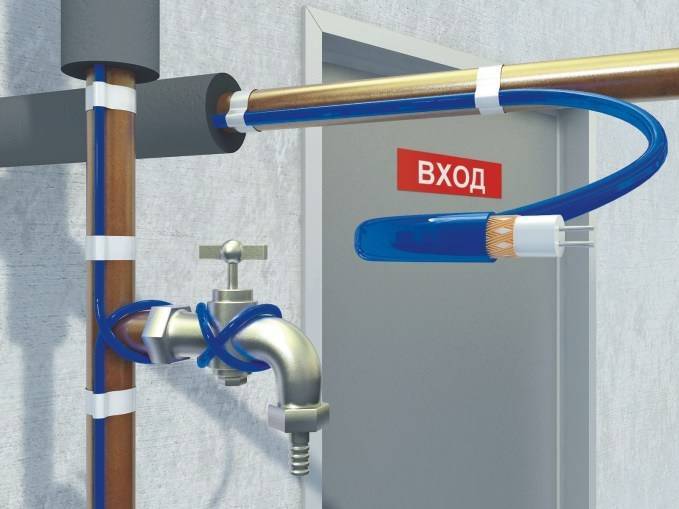

Наружный монтаж системы обогрева водопровода достаточно прост. Кабель крепится к трубе алюминиевым скотчем или специальной клеевой лентой по следующим схемам:

  1. Один ряд кабеля вдоль трубы по прямой.
  2. Многорядно, ряды располагаются параллельно друг другу.
  3. По волнистой линии. Коэффициент для расчета длина кабеля – 1,6 – 1,7.
  4. Кабель обвивает трубу по спирали. При укладке по такой схеме длина кабеля будет в 2 раза больше длины трубопровода.
  5. Смешанная схема, когда применяются несколько методов закрепления кабеля. Схема уместна, если на участке трубы имеются распределительные узлы или запорные краны.

Выбор схемы монтажа зависит от климатических условий и способа прокладки труб. Стоит понимать, что чем больше площадь, покрытая кабелем, тем интенсивнее будут прогреваться трубы.

Полипропиленовые трубы перед монтажом греющей ленты необходимо обмотать фольгой. Так трубы будут прогреваться более равномерно и не расходовать тепло понапрасну.

Зафиксированный на трубах кабель, сверху вновь обматывается профильным скотчем сплошным слоем. Он будет служить не только защитой кабеля, но и дополнительным слоем изоляции кабеля от утеплителя.

Труба с надежно зафиксированным кабелем утепляется. Для этого используют фольгу, плотно обматывая ею трубы. Подключение к электропитанию греющего наружного кабеля проводят так же, как и при внутреннем монтаже.

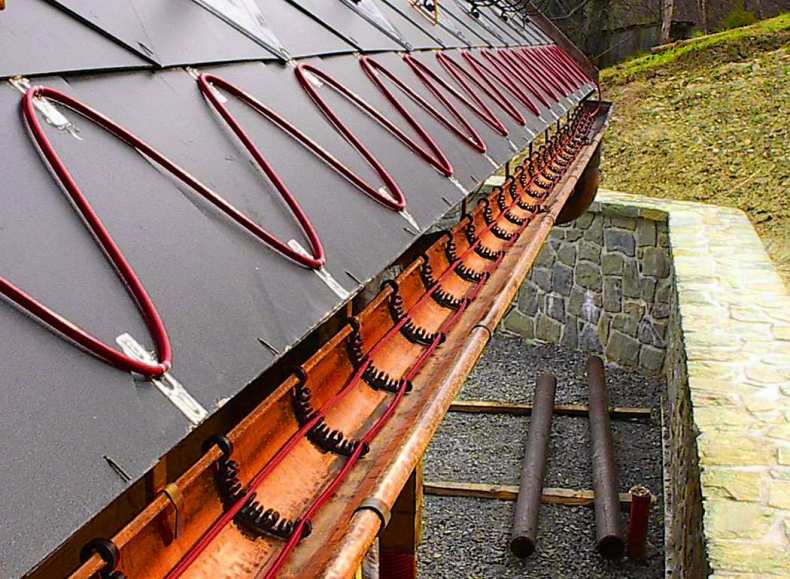

Саморегулирующийся кабель для нагрева трубопровода, безусловно, станет отличным решением там, где обеспечить надежную теплоизоляцию труб нет возможности. Монтаж его не вызовет затруднений. Такой кабель можно использовать также для дополнительной защиты канализации и водоотливов или обогрева кровли.

Зимнее водоснабжение

Зимнее водоснабжение на даче может быть выполнено в двух вариациях:

  • для регулярной круглогодичной эксплуатации;
  • для периодического использования с сохранением возможности запустить в любое время.

Первый вариант, в принципе, применяется не только на даче, но в обычных загородных жилых домах и коттеджах. Предполагается, что там постоянно проживают люди, а значит в доме всегда тепло. Это избавляет процесс монтажа от устройства системы консервации, обеспечивающий условия для полного слива воды из трубопроводов.

Монтаж водопроводной системы с возможностью консервации отличается сложностью и, чаще всего, выполняется профессионалами, имеющими специальные навыки. В этом нет ничего удивительного, ведь система консервации призвана сохранить полную работоспособность водоснабжения круглогодично, даже тогда, когда в доме длительное время никто не жил, и он не отапливался.

Подогрев водопровода: самостоятельное обустройство с помощью кабеля на даче

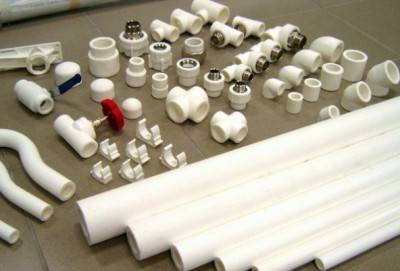

Необходмые трубы и фитинги

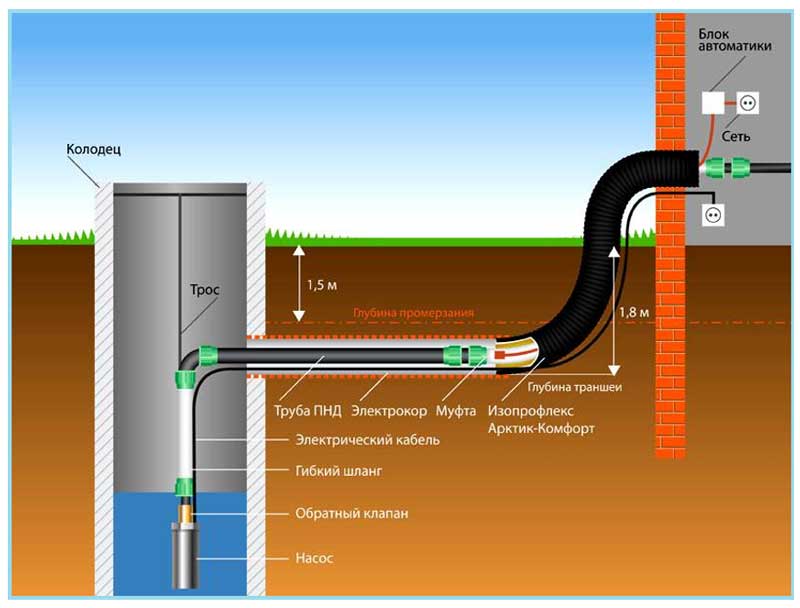

И в первом, и во втором случаях система водоснабжения подразумевает выполнение подземного трубопровода, прокладка которого к источнику воду прокладывается на глубине 1,4-1,8 м. Причем нельзя забывать о соблюдении наклона, по отношению к источнику воды, где производится монтаж сливного крана или электромагнитного клапана. Хотя если длина трубопровода от точки водозабора до дома не превышает 8 м, то эти устройства включать в систему водопровода необязательно.

Подогрев водопровода: самостоятельное обустройство с помощью кабеля на даче

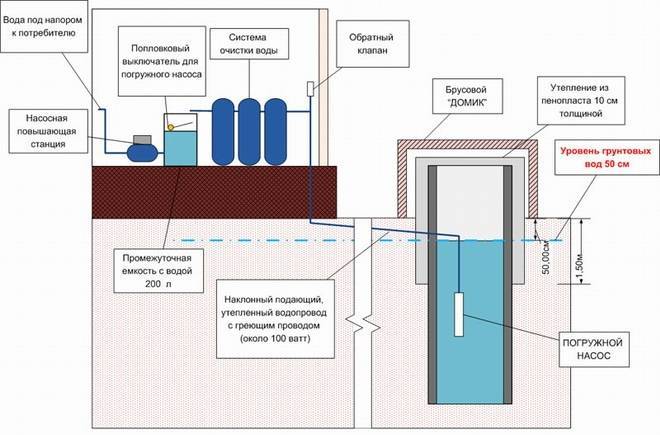

Вариант зимнего водоснабжения с утеплением колодца

Очень часто используются насосные станции водоснабжения для дачи. Любая такая установка работает в автоматическом режиме и с ее помощью можно создать настоящее автономное водоснабжение на загородной территории. Она является отличной альтернативой погружному насосу и выполняет подачу воды из подземных емкостей. Составными частями насосной станции является гидроаккумулятор, фильтры-сетки, реле и др.

Виды

Главная особенность системы с напорным баком – это бак, который размещается на большой высоте и тем самым создает давление в системе. Для этих целей может использоваться чердак, но при отсутствии такового сооружается напорная башня. Также емкость может устанавливаться на близлежащем высоком холме. В дальнейшем от этого бака делается разводка на все точки водозабора в доме.

Функционирование системы с напорным баком можно описать так:

  • Вода накачивается в бак из колодца или скважины посредством насоса. Контроль за уровнем воды в емкости осуществляет поплавок, который при его наполнении отключает насос, а при опустошении снова включает.
  • Высота напорной башни определяет давление в системе. Чем она выше, тем давление больше. Эта особенность позволяет обеспечить водой все точки водозабора без использования насоса в постоянном режиме.

У системы с напорным баком есть несколько серьезных плюсов:

  • Экономия электроэнергии, так как насос работает только для накачивания напорного бака, где его мощность используется в полную силу.
  • Даже при отключении электроэнергии бак будет обеспечивать наличие воды в кране. Если рядом есть холм или дом расположен на его склоне, можно поставить большую цистерну, что сделает пользование гидросистемой максимально энергоэффективной.

Также у этой системы есть свои недостатки. Если бак располагается невысоко над уровнем водозабора, давление будет невысоким. Также на этот показатель влияет количество одновременно открытых кранов. В таких условиях некоторые бытовые электроприборы могут не функционировать, например, автоматическая стиральная машинка, электрический водонагреватель, посудомоечная машина, автономное отопление и т. п.

Если бак располагается на крыше дома, то при отказе автоматики есть шанс затопления строения водой. Для снижения ущерба используется система аварийного слива, по принципу работы напоминающая слив в ванной или рукомойнике – у верха емкости приваривается труба; при наполнении емкости водой до ее уровня все излишки утекают в трубу. Они могут сливаться в огород или канализацию

Важно придумать систему, сигнализирующую о переполнении бака, чтобы знать про поломку

Система с насосом и гидроаккумулятором имеет особенность – постоянное давление, которое можно регулировать по своему усмотрению. Насос используется так же как и в первом варианте, но качает воду не в напорный бак, а гидроаккумулятор, служащий индикатором для работы автоматики. Такой узел принято называть насосной станцией. Гидроаккумулятор – это емкость, разделенная на две части эластичной мембраной, с одной стороны которой газ, а с другой – вода. При заполнении бака водой мембрана растягивается, давит на газ, он сжимается и создает давление в системе.

Коротко принцип работы этой системы можно описать так:

  • Насос закачивает воду в гидроаккумулятор. Когда он заполняется, датчик отключает работу насоса. За счет сжатого газа в системе поддерживается давление, поэтому можно спокойно пользоваться водой.
  • Когда вода при открытии крана начинает расходоваться, уровень ее падает и вместе с ним давление в системе. При достижении заданного минимума датчик включает насос и восстанавливает запас воды в гидроаккумуляторе.
Популярные статьи  Чем покрасить деревянный дом снаружи. Как правильно покрасить фасад деревянного дома

У системы с гидроаккумулятором есть свои плюсы:

  • проще монтируется и меньше зависит от обстоятельств – большой бак на высоте, как в первой системе;
  • давление может регулироваться по желанию;
  • более высокое качество воды, но это палка о двух концах.

Также у этой системы есть свои минусы:

  • нужно больше средств на обустройство;
  • более высокий расход электроэнергии;
  • более высокие требования к качеству воды;
  • необходимо использование фильтра;
  • необходим трубопровод с гладкими стенками и более мощный насос для обеспечения бесперебойной подачи воды и необходимого давления;
  • при отключении света система не работает;
  • если в качестве источника используется колодец, у него должен быть хороший дебет – скорость наполнения водой, по этой причине такая система чаще используется вместе со скважиной.

Что такое греющий кабель

Это изобретение будет интересно главным образом владельцам частных домов, тем более, если они имеют свой автономный водопровод. Если на улице резко упала температура, то это может дойти до труб, тогда вода в них промерзает. Вначале это снижает ток воды, а затем и вовсе перекрывает. Наиболее опасное последствие такого промерзания – разрыв трубы, который оборачивается неминуемыми расходами на капремонт системы. Мы предлагаем эффективную предупреждающую меру – греющий кабель, который можно купить или сделать своими руками.

Греющий кабель преобразовывает электричество в тепло, подобно знакомым нам нагревательным элементам – спираль или ТЭН. Он может размещаться как снаружи, так и внутри трубы, преимущественно на самых подверженных холоду участках. В отличие от обычных нагревательных приборов, задача кабеля не заключается в нагревании воды до теплого состояния. Он поддерживает температуру воды в трубе на таком уровне, чтобы предотвращать ее переход в кристаллическое состояние.

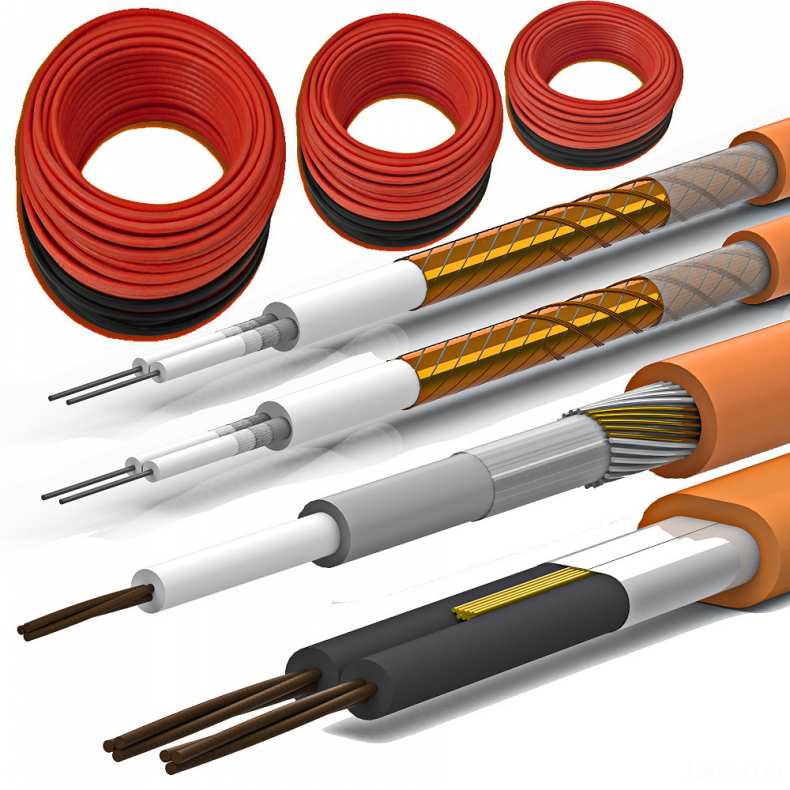

Существует два варианты греющего кабеля:

  • Резистивный;
  • Саморегулирующийся.

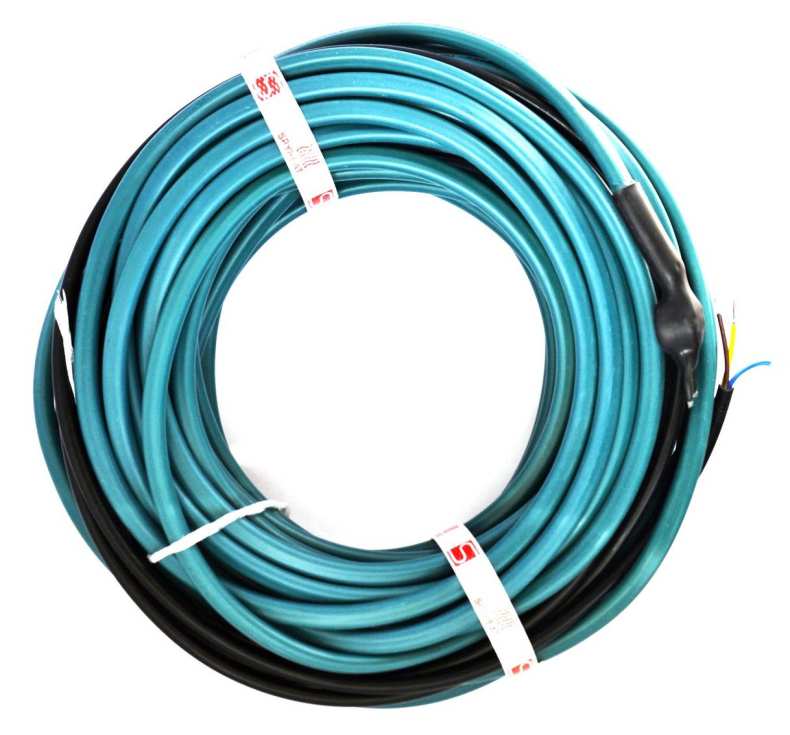

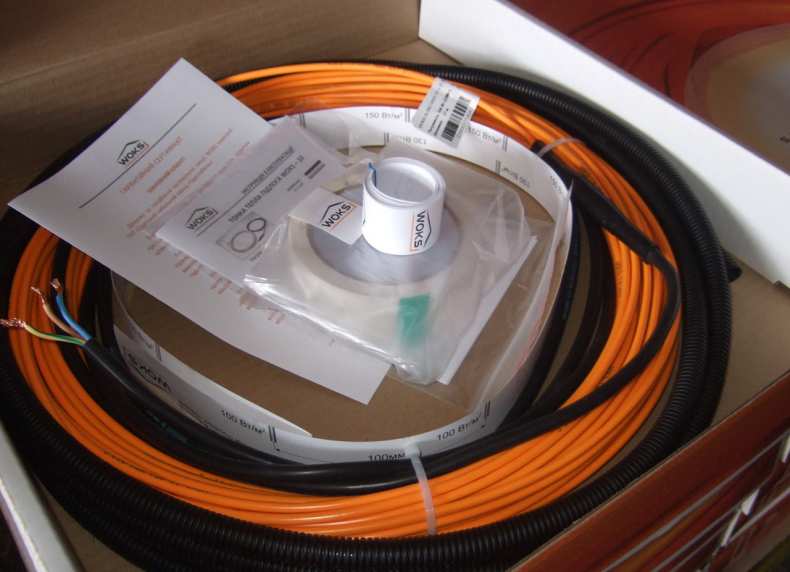

Резистивный кабель

Резистивный кабель более прост по своему устройству, которое заключается в системе датчиков, реагирующих на изменение температуры относительно заданных параметров. Когда температура ниже нормы, то датчики дают автоматике сигнал о включении обогрева, а при достижении нужной минимальной температуры происходит автоматическое отключение системы.

Проводник внутри кабеля представляет собой сплав с высоким сопротивлением, что вызывает его нагрев при прохождении через него тока. Такой кабель может быть одножильным и двухжильным. Первый вариант не очень популярен, поскольку законы электричества требуют смыкания цепи в кольцо. В одножильном варианте оба конца кабеля должны сходиться у источника питания. Говоря об обогреве трубопровода, такое условие выполнить крайне сложно, а порой – невозможно.

С двухжильным вариантом все куда проще, ведь с одной стороны его подсоединяют к сети, а на другом конце замыкают кольцо при помощи контактной муфты. Причем одна из двух жил может быть проводником, а другая только как конструкционная необходимость. Конечно, если греющими проводниками являются две жилы, то мощность такой системы очень высока.

Проводник необходимо надежно защитить несколькими слоями изоляции, а также экраном, как заземляющим контуром. Снаружи должен быть слой высокопрочного поливинилхлорида, стойкого к любым внешним воздействиям.

Плюсы резистивной модели:

  • Высокая теплоотдача и мощность системы, что является ключевым моментом для труб большого диаметра, а также при необходимости подогрева большого количества ключевых точек: фитинги, тройники, краны и т.д.;
  • Простота в исполнении , а также невысокая стоимость такой системы.
  • Дополнительные затраты финансов и сил на приобретение и установку термодатчиков, автоматики и блоков контроля;
  • Готовый покупной резистивный кабель продается определенным метражом, причем самостоятельно изменять его длину нельзя. Контактная втулка изделия должна быть выполнена в заводских условиях.

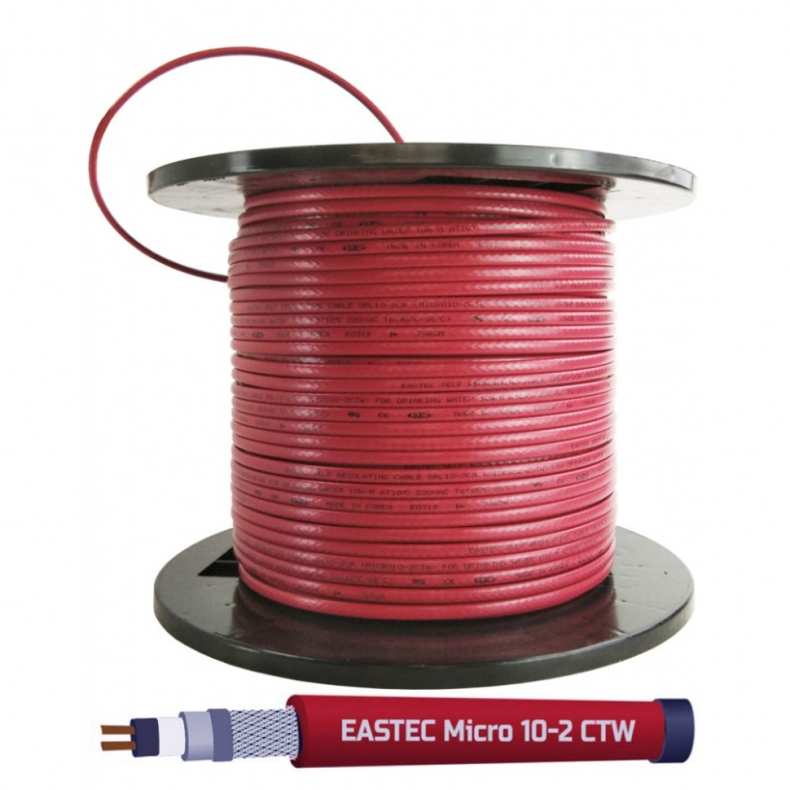

Саморегулирующийся кабель

Данная модель призвана экономить электроэнергию. Ее устройство кардинально отличается от предыдущего варианта. Здесь два проводника из металла разделены матрицей из полупроводника, которая выделяет тепло. Уникальные свойства этого полупроводника таковы:

  • при низких температурах способность проводить ток максимальна;
  • при повышении температуры проводимость падает, снижая расход электроэнергии.

Очевидно, что температура в разных участках трубы зависит от глубины и других факторов, поэтому такие точки саморегуляции находятся по всей длине кабеля. Таким образом, каждый участок трубы получает необходимый нагрев благодаря матрице из полупроводника, которая находиться в этой точке — максимальны нагрев происходит в самых холодных местах.

Плюсы саморегулирующейся модели:

  • Экономия электроэнергии за счет минимально необходимого нагрева каждого отрезка трубы;
  • Любая длина кабеля доступна для покупки – покупаете, сколько вам нужно, но шаг нарезки от 200 до 500 м;

Минусы саморегулирующейся модели:

Немалая цена такого кабеля – минимальная цена за метр погонный от 200 рублей за самые дешевые модели и до 1000, а порой и более;

Разновидности греющего кабеля

Для обогрева системы отопления используют две разновидности нагревательного кабеля.

Они делятся на:

  • Резистивный;
  • Саморегулирующийся.

Подогрев водопровода: самостоятельное обустройство с помощью кабеля на даче

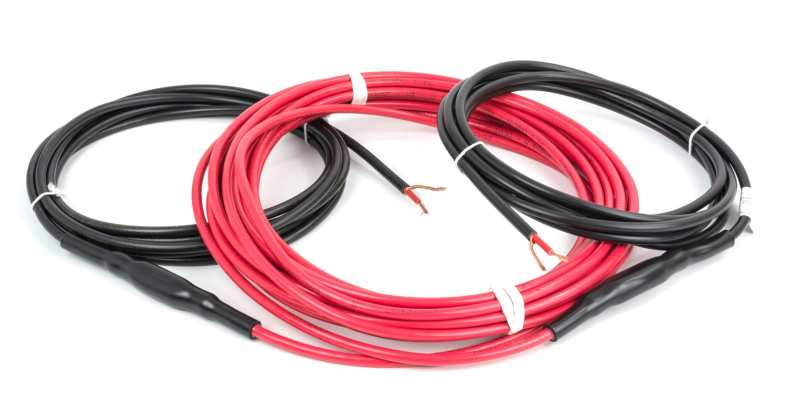

Первый вид имеет в своем строении металлический проводник. При подключении он выделяет необходимый уровень тепла. Проводник этого типа постоянно греется вне зависимости от температурного режима.

Подогрев водопровода: самостоятельное обустройство с помощью кабеля на даче

Подогрев водопровода: самостоятельное обустройство с помощью кабеля на дачеПодогрев водопровода: самостоятельное обустройство с помощью кабеля на дачеПодогрев водопровода: самостоятельное обустройство с помощью кабеля на дачеПодогрев водопровода: самостоятельное обустройство с помощью кабеля на дачеПодогрев водопровода: самостоятельное обустройство с помощью кабеля на дачеПодогрев водопровода: самостоятельное обустройство с помощью кабеля на дачеПодогрев водопровода: самостоятельное обустройство с помощью кабеля на дачеПодогрев водопровода: самостоятельное обустройство с помощью кабеля на дачеПодогрев водопровода: самостоятельное обустройство с помощью кабеля на даче

Резистивный обогревательный провод в процессе укладки не должен располагаться рядом с другими нагревательными элементами. При несоблюдении данного требования увеличивается вероятность короткого замыкания, в результате которого нарушиться работоспособность всей системы.

Подогрев водопровода: самостоятельное обустройство с помощью кабеля на даче

Данная модель нагревательного провода может быть одножильной или двужильной. В процессе монтажа специалисты предпочитают использовать вторую разновидность изделия. Недостатком подобной модели считают его завышенную стоимость. В ходе монтажа одножильную модель подключают на два конца.

Подогрев водопровода: самостоятельное обустройство с помощью кабеля на даче

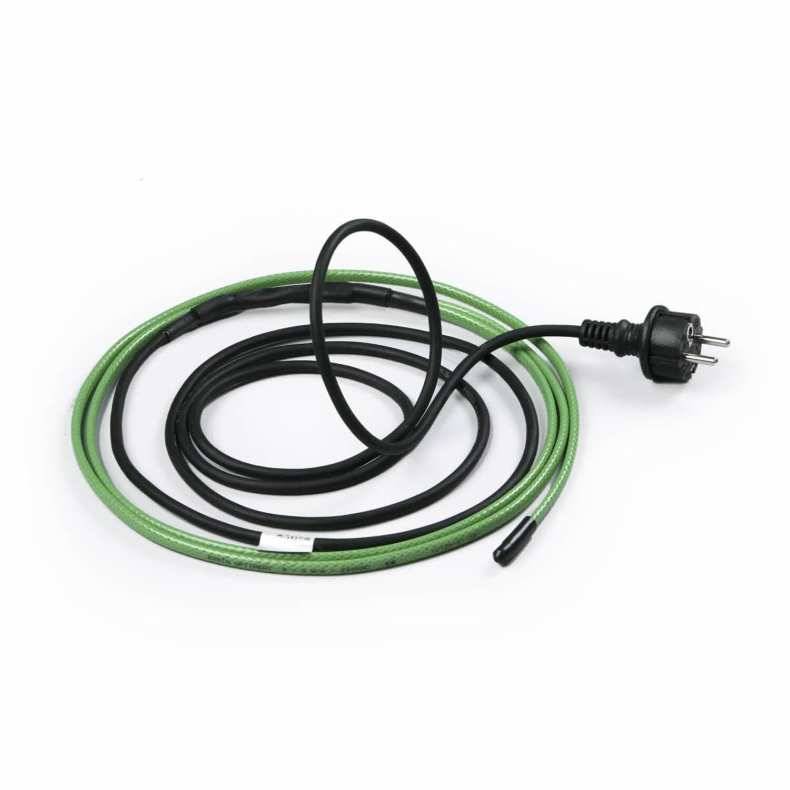

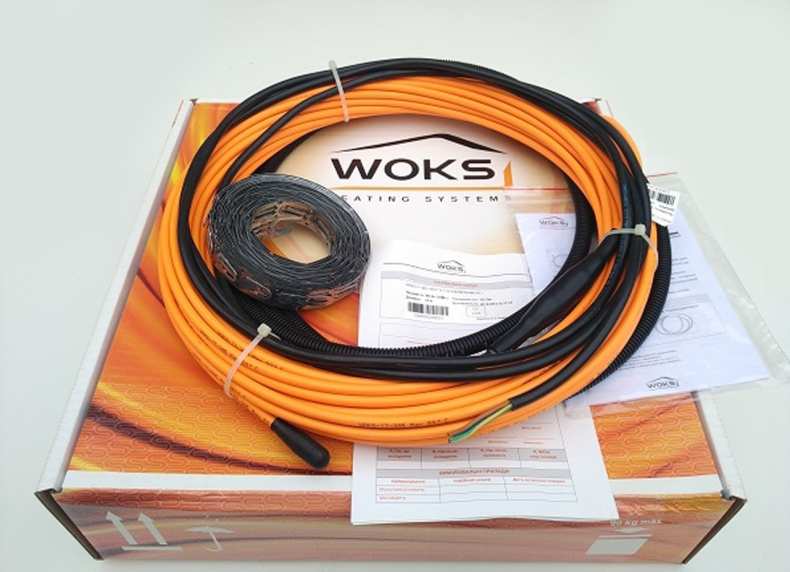

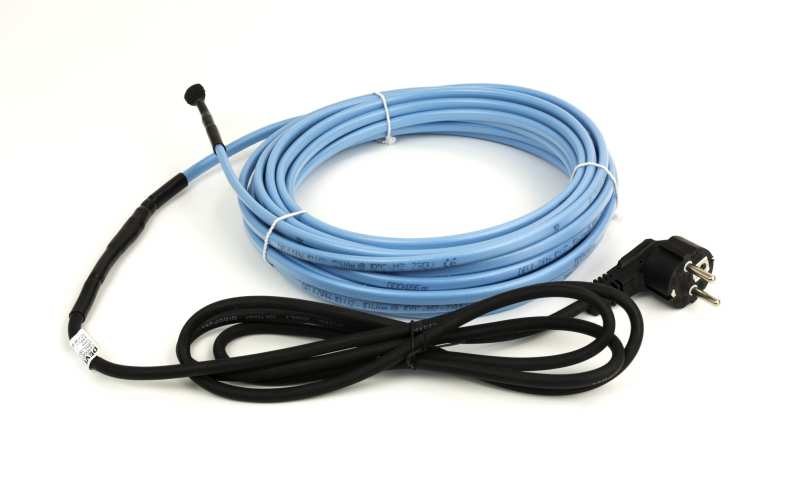

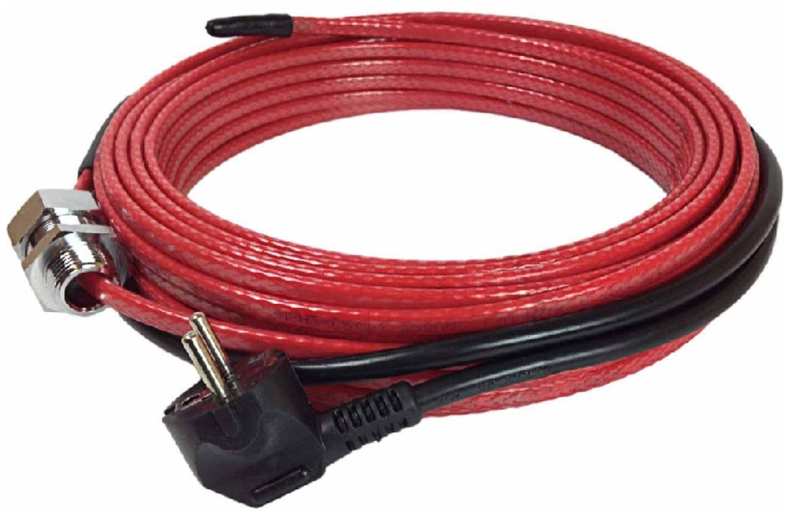

Двухжильные изделия имеют специальную заглушку. На другом конце присутствует электрический шнур с металлической вилкой, которую будут подключать к сети.

Подогрев водопровода: самостоятельное обустройство с помощью кабеля на даче

Резистивный провод запрещено резать. Дело в том, что нарушение оболочки нагревательного контура приведет к его неисправности. Если в ходе выбора приобрели объёмную бухту нагревательным кабелем, то его необходимо полностью уложить.

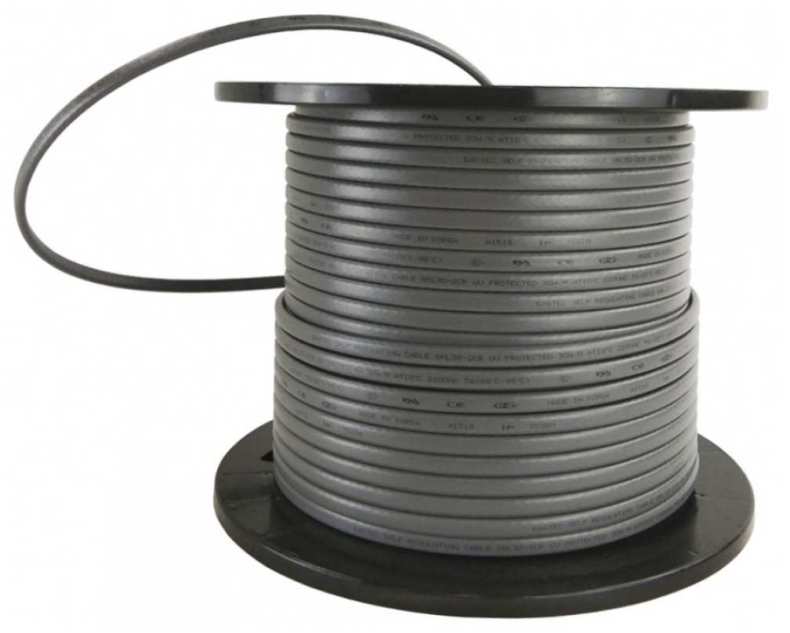

  • Саморегулирующийся кабель представляет собой металлополимерную матрицу.
  • В ней провода способны быстро проводить ток, а пластиковая оболочка медленно нагревается. Внутри имеются два проводника.
  • Главной особенностью данной конструкции считают ее способность самостоятельно контролировать уровень тепловой энергии.
  • Именно поэтому его отнесли к категории саморегулирующихся механизмов.

Подогрев водопровода: самостоятельное обустройство с помощью кабеля на даче

Кабель имеет множество преимуществ, которые заключаются в следующем:

  • Изделия могут пересекаться друг с другом и не перегорать;
  • Можно разрезать нагревательный элемент на несколько частей, но концы каждой необходимо изолировать;
  • Длительный срок эксплуатации. В среднем такой провод может прослужить от 10 до 15 лет.

Подогрев водопровода: самостоятельное обустройство с помощью кабеля на даче

Подогрев водопровода: самостоятельное обустройство с помощью кабеля на дачеПодогрев водопровода: самостоятельное обустройство с помощью кабеля на дачеПодогрев водопровода: самостоятельное обустройство с помощью кабеля на дачеПодогрев водопровода: самостоятельное обустройство с помощью кабеля на дачеПодогрев водопровода: самостоятельное обустройство с помощью кабеля на дачеПодогрев водопровода: самостоятельное обустройство с помощью кабеля на дачеПодогрев водопровода: самостоятельное обустройство с помощью кабеля на дачеПодогрев водопровода: самостоятельное обустройство с помощью кабеля на дачеПодогрев водопровода: самостоятельное обустройство с помощью кабеля на даче

При использовании греющего кабеля для водопроводной сети, поверхность трубопровода рекомендуют утеплить. Дело в том, что в процессе обогрева понадобится большой уровень мощности, которая повлечет за собой большие расходы.

Подогрев водопровода: самостоятельное обустройство с помощью кабеля на даче

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
