Почему в розетке две фазы - причины появления и способы устранения

Содержание

Общая информация

Появление двух фаз определяется с помощью специальных приспособлений — индикаторов напряжения и вольтметров.

В большинстве квартир/домов проводка скрытая. Как показала практика, она является более уязвимой, нежели установленная открытым способом. Последнюю не пробьют случайно, если необходимо повесить картину или ковер. Со скрытой проводкой сложнее. Определить ее местонахождение сложно, ведь строители обычно не оставляют схем, а прибор для подобных работ стоит дорого.

Повреждения бывают разными. Часто без электричества остаются квартира/дом или какое-то отдельное помещение. В случаях, когда установлены автоматические выключатели, быстро устраняющие короткие замыкания, это незаметно. При их отсутствии неисправность проявится появлением искр и дыма.

Если такие повреждения можно предупредить, от поломок в распределительной коробке защититься нельзя. Существует несколько причин их появления:

Некачественно выполнены работы по соединению проводов.
Место соединения окислилось и разрушилось.
Произошло соединение алюминиевого и медного проводов. Под воздействием влаги провода окисляются, вследствие чего происходит обрыв.

Такие неисправности легко обнаруживаются по запаху сгоревшей изоляции.

Обрыв нулевого проводника

Если произошел обрыв нуля, электроприборы, подключенные к розетке, работать не будут. Возможно, напряжение пропадет и в остальных розетках.

Если поломка произошла по этой причине, то и решение довольно простое. Достаточно выключить технику из сети. Что делать дальше:

Определить розетки без напряжения. На этом этапе пригодится вольтметр, контрольная нагрузка или индикаторная отвертка. Не стоит использовать однополюсный индикатор — он бесполезен. Запрещено в качестве индикатора использовать лампу накаливания. Если попадется напряжение в 380 В, она может взорваться и нанести увечья.
Дальше нужно найти поврежденную часть проводки.

Если выполнить работы самостоятельно не получается, следует обратиться к электрику.

Обрыв нулевого проводника с замыканием на фазу

При обрыве нулевого провода с замыканием на фазу недостаточно лишь выключить электроприборы. Появление двух фаз это не устранит.

Обрыв фазного проводника

Если в розетке индикатор ничего не показывает, случился обрыв так называемой фазы. Определить его местоположение несложно. Необходимо проверить наличие фазы в соединительных коробках, расположенных между электрощитком и поврежденной розеткой.

Аппараты защиты

Несмотря на наличие защитных элементов (УЗО, автоматические выключатели), во многих домах стоят предохранители. Если вышел из строя предохранитель, находящийся на «нуле», к розеткам пойдет вторая фаза.

Исправить ситуацию легко, если найти место замыкания. Необходимо выключить свет, отключить от сети приборы и установить новый предохранитель. Если он сломался, поломка касается проводки. В противном случае, когда предохранитель в порядке, неисправность следует искать в технике.

Неисправности питающей сети

Еще одна причина появления двух фаз в розетке — поломки сети. Чаще это обрыв нулевого провода. Оборваться может где угодно, начиная подстанцией, заканчивая щитком в многоэтажном доме. При этом электричество в квартирах не пропадет. В особо сложных случаях напряжение вырастет до 380 В, что выведет из строя бытовую технику.

Две фазы в розетке возникают и по причине замыкания фазы/нуля на линии электропередач.

Это опасная неисправность, ведь даже УЗО не всегда успевают отреагировать. В результате возникает пожар.

Искать и устранять неисправности питающей сети должны исключительно электрики.

Произошло перенапряжение

Две фазы появляются и вследствие скачков напряжения (повышение или понижение) в сети. Проявляется это в моргании света, слишком ярком или, наоборот, тусклом свечении лампочек. Особенно опасно повышение, ведь техника не может работать полноценно или перегорает.

Как нужно действовать:

Отключить электропитание для квартиры/дома.
Отключить технику.
Выключить свет (выключатели установить в положение «выкл.»).
Вызвать электриков.

Почему нельзя действовать самостоятельно? Во-первых, малейшая неточность в работе может привести к трагическим последствиям. Во-вторых, электричество подключается исключительно после составления акта о неисправности.

Сырые стены

Часто две фазы — следствие лишней влажности. Сырые стены могут привести к возникновению короткого замыкания. Нейтральный провод либо отпадет, либо приклеится к фазе.

Чтобы устранить поломку, необходимо найти место локализации замыкания. Потом придется менять провода от розетки до распределительного щитка

Важно также избавиться от сырости и предупредить ее дальнейшее появление

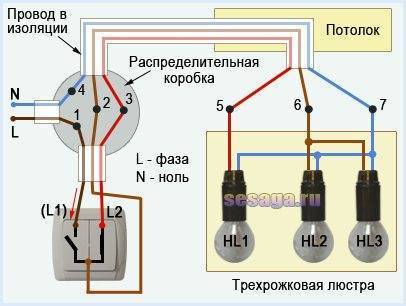

Проверка правильности подключения выключателя

Самая важная часть статьи, в которой говорится, как определить схему подключения выключателя (проверить, что он рвёт – фазу, или ноль), и его исправность.

Какой признак того, что выключатель размыкает – фазу или ноль? Используя отвертку-индикатор, это легко определить.

В обоих случаях при разомкнутом выключателе на одном его контакте должна быть фаза, на другом – ноль

Это при условии, что лампа (неважно, накаливания или люминесцентная) вкручена и исправна

Проверка фазы на выключателе

Но при замыкании контактов выключателя возможны два варианта.

На обоих концах – ноль. Это говорит о том, что выключатель рвёт цепь нуля, и при разомкнутом выключателе на обоих выводах лампочки – фаза.
На обоих концах – фаза. Значит, сделано по правилам, выключатель прерывает фазу, при его размыкании, на лампочке только ноль. И, что логично и принципиально, при замыкании на одном выводе лампочке – ноль, на другом – фаза.

Рассмотрим варианты подключения выключателя и наличие фазы на нём.

Правильное подключение, фаза на выключателе:

Вариант 1. На выключателе рвется фаза. Где и в каких случаях фаза есть или фазы нет.

Рассмотрим точки схемы, по каждой скажу свое мнение. Идём от фазы к нулю, по часовой стрелке.

Фаза есть всегда, это электрощиток.
Фаза есть всегда. Фазы может не быть, если разрыв в коробке 1.
Фаза есть, когда выключатель замкнут, и цепь до нуля собрана (есть лампочка, и все подключения в порядке). Когда выключатель разомкнут и цепь собрана, должен быть ноль. Если ноль где-то прерван (например, нет лампочки), то возможно наличие неопределенного напряжения, и отвертка-индикатор будет слабо светиться.
Это должен быть центральный контакт патрона лампы. То же самое, что и точка 3. Если отличается от точки 3, значит, нет контакта в коробке 2.
Всегда должен быть ноль. Если присутствует фаза, значит, обрыв в коробке 3.

Теперь рассмотрим “неправильный” вариант, когда выключатель рвёт ноль. Идём от фазы к нулю, против часовой стрелки.

Вариант 2. Выключатель разрывает ноль. Где и в каких случаях фаза есть или фазы нет.

Фаза всегда.
Фаза всегда, если есть контакт в коробке 3. Должен подключаться к центральной клемме патрона. N нарисована ошибочно.
Фаза, когда выключатель выключен.
То же, что и в точке 3. Если нет фазы на выключателе в точке 4, значит, он включен.
Всегда ноль, если исправно соединение в распред.коробке 1.

В данном случае размыкался ноль. Второй, “неправильный” вариант. Всё вроде нормально. Однако, насторожило то, что по сравнению с выключателем кухни и туалета, индикация фазы была не такой яркой…

Это говорило об обрыве между патроном лампы и выключателем, между точками 3 и 4.

Как это исправить?

Нулевой кабель может отгореть на клемме АЗС или нулевой шине. Это происходит по причине плохого контакта или механического повреждения (облома) электропровода. Со временем на месте плохого соединения по причине перенагрева электропровод может перегореть.

Для устранения возникшего повреждения необходимо обесточить все включенные электроприборы квартиры, а также выключить 100% электролампочек. После этого произвести замер фаз, второй не должно быть. Ремонт производится путем восстановления поврежденных контактов на АЗС или нуль шине подводящего щита.

Осуществляя поиск возникшего дефекта необходимо вскрыть РК, раскрутить нулевую скрутку, прозвонить каждую электрожилу. Кабель, который не удастся прозвонить — является поврежденным. Если нулевой кабель обрывается до распредкоробки, то стену с конкретной электрожилой придется проштробить. Далее выполнить ряд механических работ по его замене.

Определение фазового и нулевого контактов имеет принципиальное значение для подключения электровыключателей. Для подключения бытовых электророзеток этим вопросом можно не утруждаться. Главное при проведении ремонта — всегда изолировать фазонесущий кабель.

Немного теории

Не вдаваясь в технические подробности можно сказать так, что однофазная электрическая сеть это такой способ передачи электрического тока, когда к потребителю (нагрузке) переменный ток течет по одному проводу, а от потребителя возвращается по другому проводу.

Возьмем, к примеру, замкнутую электрическую цепь, состоящую из источника переменного напряжения, двух проводов и лампы накаливания. От источника напряжения к лампе ток течет по одному проводу и, пройдя через нить накала лампы, раскалив ее, ток возвращается к источнику напряжения по другому проводу. Так вот, провод, по которому ток течет к лампе, называют фазным или просто фазой (L), а провод, по которому ток возвращается от лампы, называют нулевым или просто нулем (N).

При разрыве, например, фазного провода, цепь размыкается, движение тока прекращается и лампа гаснет. При этом участок фазного провода от источника напряжения и до места разрыва будет находиться под током или фазным напряжением (фазой). Остальная же часть фазного и нулевого проводов будут обесточены.

При разрыве нулевого провода движение тока также прекратится, но теперь под фазным напряжением окажутся фазный провод, оба вывода лампы и часть нулевого провода, отходящего от цоколя лампы к месту разрыва.

Убедиться в наличии фазы на обоих выводах лампы и на нулевом проводе, отходящем от лампы, можно индикаторной отверткой. Но если на этих же выводах и проводе измерить напряжение вольтметром, то он ничего не покажет, так как в этой части цепи присутствует одна и та же фаза, которую относительно себя измерить нельзя.

Вывод: между одной и той же фазой никакого напряжения нет. Напряжение есть только между нулевым и фазным проводом.

Совет. Для определения наличия фазы и напряжения в электрической сети необходимо совместное использование индикаторной отвертки и вольтметра. В качестве вольтметра можно использовать мультиметр.

А теперь перейдем к практике и рассмотрим некоторые ситуации с нулем, которые можно самостоятельно определить и по возможности устранить без привлечения службы коммунэнерго:

1. Обрыв нуля во входном щитке дома или квартиры; 2. Обрыв нуля на входе или внутри распределительной коробки; 3. Замыкание нулевой жилы на фазную при механическом повреждении изоляции.

Что понадобится для работы?

Самостоятельный ремонт неисправной розетки выполняется с использованием элементарных инструментов и приспособлений.

Инструменты для восстановления розетки

Набор отверток.
Острый нож.
Изолента.
Напильник.
Пассатижи.
Инструмент для определения напряжения.

Инструменты для восстановления розетки

С помощью последнего инструмента вы сможете определить, удастся ли вообще выполнить ремонт. Возьмите индикатор и приложите его рабочий орган к проводам. Если напряжение отсутствует, то проблема может быть вовсе не в розетке, а, к примеру, в проводке либо пакетнике. В случае же если с проводами все нормально приступайте к ремонту розетки.

Как узнать, где фаза, а где ноль в современной розетке

Для определения фазы в розетке и электромонтажных работ воспользуйтесь следующими инструментами:

индикаторной отверткой;
тестером;
мультиметром;
маркером;
пассатижами;
ножом, для зачистки изоляции.

Приступая к замене розетки, нужно обесточить квартиру. Для этого в распределительном щитке перевести рычаг в положение «выкл» или выкрутить пробки.

Ремонтные работы проводятся только при выключенном питании.

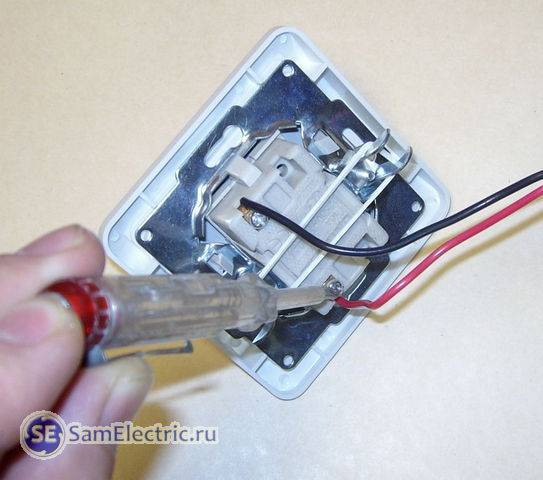

Индикаторная отвертка

С помощью индикаторной отвертки определить фазу и ноль можно только в розетках старого образца. Для этого инструмент рабочей частью вставляется в одно из отверстий. Если лампочка загорается, то здесь подключена фаза. Если индикатор не горит – сюда подсоединен нулевой провод.

Свечения на нуле нет потому, что в нем отсутствует напряжение до тех пор, пока не произойдет соединение с фазой.

Ни в коем случае при проверке фазы в розетке нельзя прикасаться рукой к рабочей части отвертки. Незначительное напряжение тока причинит вред здоровью человека и несет угрозу для жизни.

Мультиметр: бесконтактный или контактный способ

В квартирах, где установлены современные розетки, определить месторасположение фазы и нуля с помощью индикаторной отвертки уже не получится. Воспользуйтесь мультиметром. Прибор работает в диапазоне от 220В и выше.

Один щуп вставляют в отверстие, обозначенное маркировкой «COM» или «V». Если на экране появится показатель от 8 до 15 вольт, то здесь подключен фазный провод. Во втором отверстии, где ноль, прибор не будет показывать напряжения.

Чтобы определить где заземление, а, где ноль, потребуется провести измерения двумя щупами. Один вставляется в отверстие с фазой, а вторым поочередно прикасаются к другим клемам. При касании фазного провода к нулю мультиметр покажет напряжение в 220В, к заземлению – намного меньшее напряжение.

Указатель напряжения

Определить напряжение в розетке можно с помощью двухполюсного указателя напряжения. Прикоснитесь одновременно двумя щупами к гнездам розетки и на индикаторе увидите, есть ли напряжение или нет. Также указатель издает световой или звуковой сигнал.

Аппарат подходит и для установления обрыва цепи электропроводки.

Как определить фазу в розетке?

Разобраться, где расположена фаза, где ноль возможно с помощью специальных инструментов. Некоторые мастера обходятся без них. Приведем некоторые рекомендации для тех, у кого дома нет приспособлений из набора электромонтажника:

Умельцы пользуются вместо индикатора обычной лампочкой.

Для этого к патрону присоединяется 3 провода: 2 из них подключаются в разъем, а 3-й – заземляющий, его прикручивают к чугунной батарее отопления. Если образуется свечение, это означает, что проводка работоспособная.

Есть нестандартный способ — провода подводят к батарее или подносят под струю воды.

Однако подобный метод опасен, может иметь негативные последствия.

Применение инструментов монтажника

Намного более надежный способ – использование измерительных приборов:

Индикаторная отвертка.

Это специальный прибор, внутри его корпуса встроен резистор, который соединяется с лампочкой. При фиксировании напряжения в сети загорается световой индикатор. Это самый дешевый метод для неспециалиста, поскольку такая отвертка продается в магазине, стоит около 30 рублей.

Инструмент электромонтажникаИсточник the-vulgar.ru

Карманный тестер.

До начала тестирования переключатель устанавливается в режим переменного тока. Берется лишь один щуп (2-й остается в руке). Если есть ток, то его значение покажется на экране тестера.

Профессиональный прибор.

Причины появления двух фаз

Две фазы в розетке при разрыве нулевого провода

Появление фазы сразу на двух проводах может быть объяснено следующим стечением обстоятельств:

Обрыв нулевого провода во входном щитке дома или квартиры.
Его повреждение на вводе или внутри распределительной коробки.
Нарушение контакта в подсоединении «нуля» только в одной розетке.
Замыкание фазного провода на нулевую жилу из-за повреждения изоляции.

Чтобы разобраться, почему индикатор показывает фазу сразу на обоих проводах, причину, вызывавшую каждое из этих явлений, потребуется рассмотреть в отдельности.

Еслт нет нуля в розетке, прежде всего следует найти место его пропадания (обрыва). Возможный вариант – повреждение кабеля на вводе в дом или квартиру, в результате чего «ноль» пропадет во всех розетках, установленных внутри данного здания и в отдельных помещениях. Помимо этого, контакт может нарушиться в любом месте электрической цепи, в том числе – на вводе или внутри распределительной коробки, что приведет к неисправности лишь нескольких розеток.

Второй случай касается тех из них, что подключены в пределах комнаты именно к этому распределительному узлу (то есть примерно половины), а во всех остальных установочных изделиях нормально работающий «ноль» сохранится.

При наличии неисправности только на вводе в конкретную розетку исчезновение нуля и появление второй фазы будет наблюдаться лишь в ней. Чтобы рассматриваемая ситуация сформировалась окончательно – напряжение попало на оборванный нулевой контакт – потребуется, чтобы оголившийся фазный провод случайно замкнулся на него.

Разновидностью последнего случая является вариант, когда нулевая жила не оборвана, а фазный провод с поврежденной изоляцией замкнулся на земляной контакт. Это также приведет к появлению в данной розетке сразу двух высоких потенциалов.

Обрыв нулевого провода на автомате. Через подключенную нагрузку фазный потенциал свободно распространяется по нулевым проводникам (его распространение показано фиолетовыми стрелками — не путать с электрическим током!)

Несмотря на то что нагрузка включена, прохождение тока невозможно. Общая цепь питания разомкнута на клемме автоматического выключателя. Но что получается вместо этого? Так как нагрузка остается включенной, то ее внутренняя цепь является проводником. Это может быть первичная катушка трансформатора блока питания, нить накаливания лампы, нагревательный элемент бойлера, утюга, электроплитки и т.п. Сам то по себе прибор бездействует – тока нет. Но через него, через его внутреннюю цепь, подключённую к общей сети, потенциал фазы «перетекает» по нулевым проводам. И если сейчас проверить розетку индикаторной отверткой, то в обоих гнездах будет показывать фазу.

На схеме показана всего одна линия, защищенная автоматическим выключателем. На деле же их бывает обычно несколько. Но если обрыв нуля произошел до нулевой шины, то картина с двумя фазами будет наблюдаться во всех розетках.

Кстати, подобная ситуация бывает весьма частым явлением в домах или квартирах старой постройки. То есть там, где еще сохранились старые распределительные щиты с плавкими предохранителями-пробками, а не автоматическими выключателями. Перегорание «нулевой» пробки – дело вполне обыденное. И каждый раз будет вот такая картина. Так что при наличии возможности стоит как можно скорее модернизировать свою домашнюю (квартирную) сеть. То есть установить на входе спаренный автомат, после которого фаза распределяется на группу автоматов по разным линиям, а ноль заводится на общую нулевую шину. Вероятность «потери» нуля при такой схеме существенно снижается.

Немного теории

Электрический ток находится в замкнутой цепочке, когда напряжение направляется к потребителю. В случае размыкания схемы (к примеру, выключателем светильника, соединенного с проводом фазы), свечение невозможно. В таком случае фазный потенциал достигает выключателя, а также нуля (до расположенного поблизости контакта каждого лампового цоколя).

Краткое название проводов — фаза и нуль. Когда включается выключатель, фазовый потенциал добирается до отдаленного лампового контакта и через сопротивление нити накала создает ток, идущий по проводам замкнутой цепи от трансформатора.

Генератор, производящий электрическую энергию, представляет собой несколько больших катушек проводов, в которых наблюдается возбуждение тока под действием постоянных магнитов. Катушки объединяют друг с другом так, чтобы по одному концу от каждой было выделено на соединение с грунтом (заземление). По одному концу от каждой катушки выступают в роли изолированных проводников, направленных к потребителям. Таким образом, незаземленный провод именуется фазой, а заземленный — нулем.

В любой розетке присутствует по одной фазе и нулю. Электробытовые приборы работают по однофазному принципу. Однако электростанция передает три фазы и ноль. Две фазы остаются в распредщитах, а потребителям равномерно передается одна фаза.

Устранение неисправности в распределительной коробке

Довольно часто обрыв, короткое замыкание или отсутствие контакта по причине окисления происходит именно внутри распределительных коробок. Для начала следует обнаружить их расположение и вскрыть. Перед этим обесточьте все помещения квартиры, выключив автоматы на щите. Далее следует проверить отсутствие сети 220 вольт уже на входе коробки. Затем тщательно проверить все контакты. Лучше всего разъединить скрутки, зачистить проводку и скрутить их снова. Зачищать можно ножом или напильником.

Бывает, что внутри изоляции произошёл обрыв. Такой казус случается с одножильной проводкой. Тогда после повторной скрутки она всё равно не будет работать. Если место обрыва находится внутри распределительного прибора, его можно обнаружить. Для этого достаточно пощупать пальцами изоляцию и определить место излома. После этого нужно кусачками обрезать изоляцию, зачистить и снова скрутить кабель, выбросив неработающий кусок.

Наименования проводов в цепи

Провода в электротехнических устройствах имеют следующие специальные названия:

Фаза
— несет в себе электрический потенциал. Именно она представляет опасность для жизни человека в случае неправильного ремонта или обращения с розеткой. Цвет проводника может быть любым, кроме голубого (чаще желтый);
Ноль
(рабочий) — окрашен синим или голубым цветом. Используется для выравнивания фазового напряжения;
Защитный ноль
() — имеет обычно желто-зеленую окраску. Находится в бездействии при исправной работе оборудования. В случае короткого замыкания ток начинает идти по тем участкам, где напряжения быть не должно. Защита принимает на себя это напряжение и перенаправляет его к источнику тока или в землю. Если в этот момент производятся ремонтные работы, то электрик останется в живых и ощутит лишь небольшой удар током.

Около 15 лет назад защитный ноль практически не применялся. Устаревшую схему в виде только двух проводов можно встретить в сохранившихся поныне советских электротехнических изделиях.

В этом видео электрик Василий Стульнев покажет 2 способа точного определения фазы в розетке:

Произошло перенапряжение

Перенапряжение – это повышение или понижение значений напряжения с нормальных (220-230 вольт) до высоких (360-380 вольт) или наоборот низких (40-80 вольт). Когда происходит перенапряжение, сначала может моргать свет, потом начинают очень ярко или очень тускло гореть лампочки.

Основную опасность представляют те случаи когда происходит повышение напряжения (360-380 вольт).

Начинают сильно светиться лампочки, в некоторых случаях даже гудят, начинает дымиться бытовая электроника. Моментально реагируют на повышенное напряжение: компьютеры, микроволновые печи, электронные часы, телевизоры, аудио и видео техника. Перегорают, либо начинают некорректно работать.

При низких значениях напряжения (40-80 вольт) такого значительного ущерба бытовой технике не наноситься, из-за низкого напряжения она просто не включается, а освещение при этом еле светиться, так, что можно разглядеть еле тлеющую нить накала в лампочке. Причина очень банальна, где то по линии электропроводки от подстанции до вашего счетчика повредился нулевой провод.

Что происходит во время перенапряжения? В современных электросетях используются четырех жильные кабельные линии.

Три жилы используются для передачи трех независимых фаз, а четвертая для нуля. Когда повреждается нулевой провод, ток подобно воде мгновенно заполняет свободную нишу и устремляется туда где самая маленькая нагрузка, в итоге получается что по по фазному проводу и по нулевому приходят две фазы вместо положенных 220 вольт, так получается 380. Соответственно раз ток убежал в свободную нишу с маленькой нагрузкой, то там откуда он убежал остается маленькое напряжение (40-80 вольт) или совсем ничего.

Что делать?

Нужно быстро отключить электроснабжение квартирывыключить из розеток все бытовые приборыперевести все выключатели в положение отключено.Вызвать обслуживающий электро персонал. Дождаться устранения бригадой электромонтеров причин перенапряжения, далее ими делаются контрольные замеры напряжения, составляется акт и только после этого можно вновь восстановить электропитание вашей квартиры.
