Выбираем пластиковые воздуховоды для вентиляции: особенности и нюансы монтажа

Содержание

Как правильно выбирать

Большой пластиковый воздуховод из полипропилена По сути, воздуховод — это транспортная сеть, обеспечивающая беспрепятственное поступление в систему вентиляции воздушного потока и удаление загрязненного.

При выборе труб из полипропилена необходимо обращать особое внимание на нижеперечисленные параметры:

  • маркировка, форма сечения и размер полипропиленовых труб, их стоимость;
  • общая площадь помещений здания, в котором устанавливается система вентиляции;
  • требуемый объем воздушных масс, достаточный для нормального проветривания помещений здания;
  • скорость передвижения воздуха, которая для жилых зданий, по нормам, составляет 4 м/с;
  • величина кратности воздухообмена, определяемая по таблице СНиП;
  • необходимый температурно-влажностный режим;
  • химический состав транспортируемой среды;
  • тип применяемой системы вентиляции – естественная либо принудительная;
  • мощность оборудования, используемого для проветривания;
  • уровень давления в вентиляционной сети.

В помещении для постоянного проживания, согласно установленным нормативам, на 1 м2 площади должен быть установлен воздуховод с сечением, равным 5,4 см2.

Устройства для перемещения воздуха, сделанные из полипропиленовых труб, различаются по:

  1. кольцевой жесткости;
  2. форме сечения;
  3. диаметру сечения;
  4. способу устройства теплоизоляционного слоя и виду материала.

В любом случае при выборе диаметра следует придерживаться указаний проектной документации, касающейся системы вентиляции.

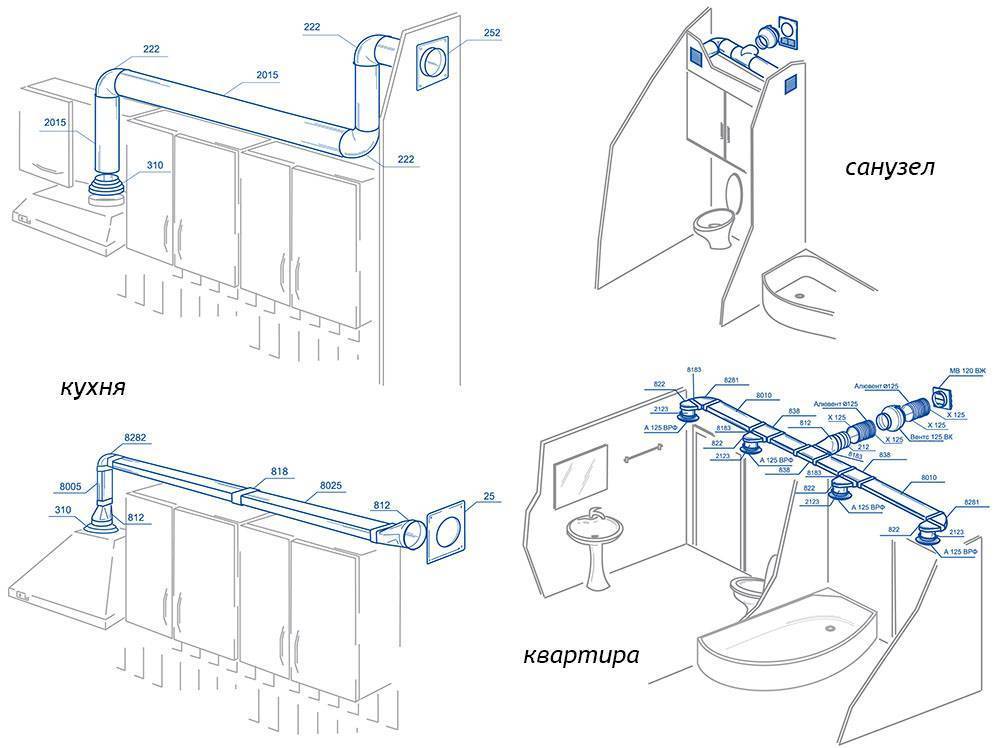

Монтаж воздуховодов вентиляции

При установке вентиляции надо предварительно выполнить следующие действия:

  1. Произвести грамотный расчет воздуховодов.
  2. Выбрать оптимальный способ соединения деталей.
  3. Определить тип и количество дополнительных фасонных деталей.
  4. Выбрать правильную систему оформления воздуховода — с тепло- и шумоизоляцией или без нее.

Выбираем пластиковые воздуховоды для вентиляции: особенности и нюансы монтажа

Дополнительная изоляция

Чтобы решить, делать дополнительную изоляционную защиту воздуховода или нет, учтите следующие рекомендации:

  1. В утеплении есть необходимость, если воздуховод прокладывается снаружи здания либо в неотапливаемом помещении. Это поможет предупредить формирование и скопление конденсата на каналах притока воздуха.
  2. Шумоизоляцию желательно выполнить, если воздуховод прокладывается внутри помещений следующих типов: рабочие офисы, домашние кабинеты, спальни, детские комнаты. Способ создания шумоизоляции выбирается с учетом поставленной цели к уровню комфорта и конструктивных особенностей воздуховода.

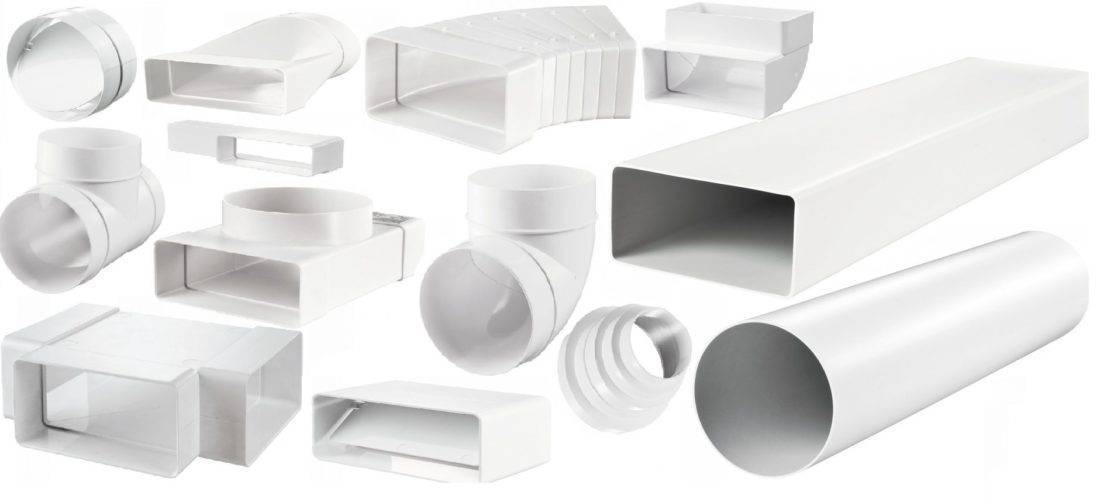

Выбор дополнительных деталей

В каждом отдельном случае для формирования системы вентиляции потребуется различное количество дополнительных элементов. Это могут быть:

  • тройники;
  • отводы;
  • крестовины;
  • переходы;
  • врезки;
  • зонты;
  • заглушки;
  • утки;
  • дроссель-клапаны.

Расчет воздуховодов вентиляции

Один из основных этапов расчета воздуховода вентиляции — это определение необходимого количества воздуха для каждого помещения.

Сделать это можно 2 способами:

  1. Ориентируясь на количество людей, постоянно пребывающих в конкретной комнате. Сделать это можно по формуле L = N*Lnorm, в которой:
    • L — нужная производительность (м³/ч);
    • N — количество человек;
    • Lnorm — стандартная норма расхода воздуха на 1 человека (в состоянии покоя/сна — 30 м³/ч, типовое значение по регламенту СНиП — 60 м³/ч).
  2. Исходя из показателя кратности по формуле: L = n * S * H, где:
    • L — показательно производительности (м³/ч);
    • n — нормируемая кратность (1-2 — для жилых комнат, 2-3 — для офисов);
    • S — площадь комнаты (м²);
    • H — высота потолка (м).

Выбираем пластиковые воздуховоды для вентиляции: особенности и нюансы монтажа

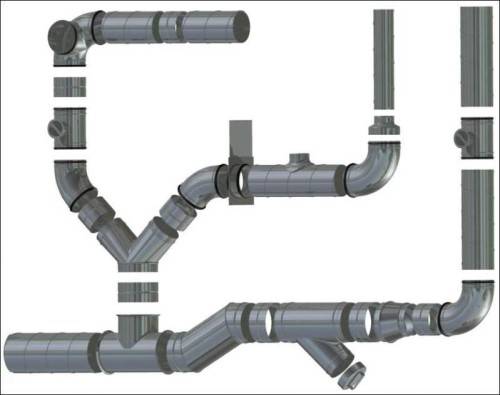

Установка круглых воздуховодов

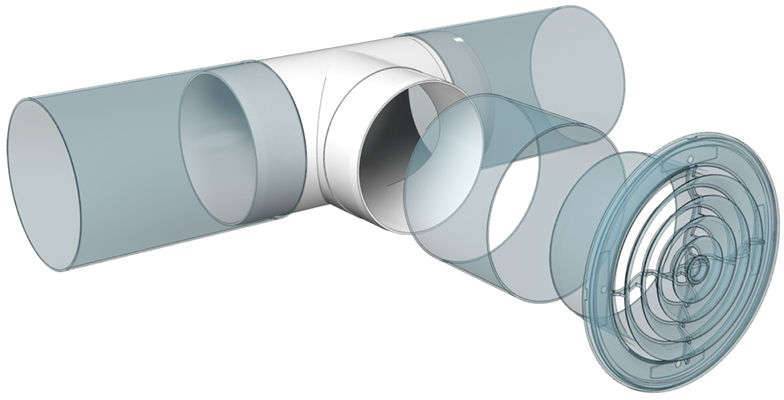

Существует несколько способов крепления круглых воздуховодов вентиляции, каждый из которых находит свое применение в современном строительстве.

  1. Муфта или ниппель. Наиболее популярный вариант обустройства вентиляционных пролетов и их герметизации. Суть этого способа заключается в том, что 2 отдельных отрезка воздуховода соединяются между собой посредством дополнительной, третьей, детали. Она может вставляться внутрь или крепится снаружи.
  2. Фланец. По конструктивным особенностям, фланцы воздуховодов — это небольшие ободы, посредством которых выполняется соединение нужных деталей. Могут фиксироваться как при помощи шурупов, так и за счет пружинного механизма. Использование второго варианта значительно облегчает и ускоряет монтажные работы, при этом обеспечивает хороший уровень герметизации. Дополнительной фиксации в этом случае не требуется. Обязательное условие — наличие отбортовок на деталях воздуховода.
  3. Бандаж. Наиболее редко используемый способ соединения. Такой вариант представляет собой специальное устройство, которое надевают поверх воздуховода на отбортованные торцы. Способ самой установки — очень дешевый и простой, гарантирует высокий уровень герметичности. Но изготовление самих бандажей является дорогостоящим. По этой причине они не имеют большой популярности.

Выбираем пластиковые воздуховоды для вентиляции: особенности и нюансы монтажа

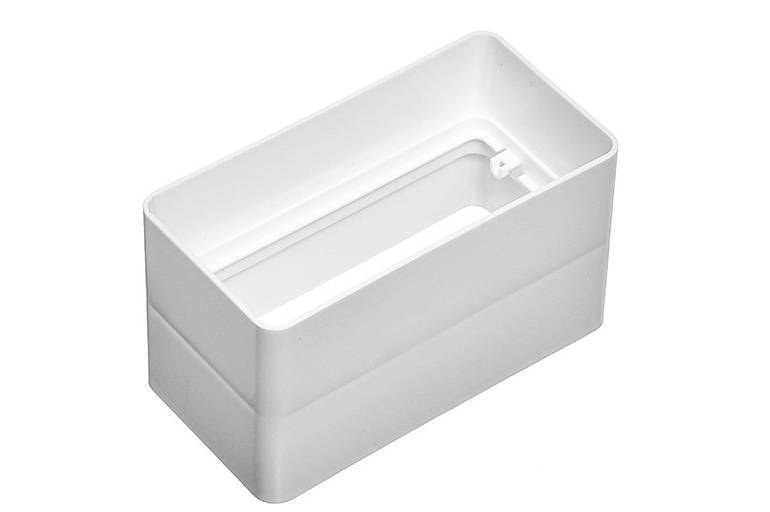

Крепление прямоугольных воздуховодов

Чтобы загерметизировать воздуховоды прямоугольного сечения используют:

  1. Фланцы. Принцип оформления такой же, как и в круглых воздуховодах, но в данном случае обязательно нужна фиксация фланца. Иначе возможно проседание сторон или недостаточно герметичное соединение. Для того чтобы закрепить фланцы используют заклепки или точечную сварку.
  2. Шина. Такая соединительная деталь представляет собой тот же фланец, но с дополнительным стягивающим замком и прокладкой из пористой ленты, поролона, резинового или полимерного жгута. Все зазоры и углы обязательно обрабатываются герметиком, который выбирается с учетом агрессивности внутренней и внешней среды.

Форма сечения вентиляционных труб и нюансы совмещения

В настоящее время фирмы — производители выпускают вентиляционные короба в двух видах поперечного сечения: круглые трубы и прямоугольные плоские каналы. Оба вида с успехом применяются для организации вытяжки кухонь, санузлов и жилых помещений. Не существует каких-то особых критериев выбора той или иной формы канала, все зависит от личных пожеланий и вкусов, хотя многие утверждают об особом удобстве монтажа плоских коробов.

Круглые пластиковые трубы

Самой распространенной и, самое главное, привычной формой поперечного сечения каналов систем вентиляции считаются круглые пластиковые трубы. Высокая пропускная способность обусловлена отсутствием соединительных швов, что положительно влияет на скорость потока воздушного потока, обеспечивая быструю вытяжку загрязненного воздуха из помещений. Кроме того, монтировать круглые трубы довольно просто, с этой работой справится каждый домашний мастер.

В случае необходимости изменить прямую линии вентиляции и повернуть ее нужном направлении, используется пластиковые отводы для вентиляции или гибкая вставка – гофра пластиковая для вентиляции, которая легко подсоединяется к конструкции трубы с помощью специальных крепежей – хомутов.

Трудно не согласиться с тем, что внешний вид вытяжной вентиляционной трубы не украшают интерьер квартиры. Поэтому их стараются спрятать за кухонными полками и шкафчиками. Круглые трубы сложно «замаскировать». Именно в этом заключается их недостаток.

Пластиковый короб прямоугольной формы

Прямоугольные короба, в отличие от круглых труб, собираются в любую конфигурацию. Если нужно развернуть вытяжную или подающую магистраль под углом в 90 градусов, можно воспользоваться отводами или пластиковыми переходниками для вентиляции. Плоские вентиляционные каналы кухонной вытяжки можно установить сверху навесных шкафчиков, сделав вытяжную магистраль практически незаметной.

По сравнению с круглыми каналами, стоимость прямоугольных пластиковых коробов дороже почти на треть и они обладают меньшей пропускной способностью, что несколько снижает производительность системы. Для небольших кухонь, оборудованных стандартными бытовыми вытяжками, такой линии хватает, но для купольных устройств большой мощности, плоские каналы не могут обеспечить пропуск необходимого объема воздуха.

Другая проблема пластиковых прямоугольных венткоробов связана с качеством вентиляции. При прохождении воздушного потока через систему, составленную из нескольких плоских элементов, увеличивается коэффициент аэродинамического сопротивления местах соединения составных элементов, скорость потока существенно падает.

Сравнительные таблицы расхода воздуха круглых и прямоугольных воздуховодов

Разновидности систем вентиляции

После бума пластиковых окон почти вся индустрия стала использовать поливинилхлорид для любых труб и деталей пластиковой вентиляции (круглых и прямоугольных), заменяя металл, где только можно. Соответственно, решетки, патрубки, переходники, кольца и сами трубы и короба любых размеров и сечений – и круглых, и прямоугольных – можно найти повсеместно. Монтируются они своими руками за минуты и по сути упрощают установку даже самых сложных вентиляционных систем.

Популярные статьи  Ремонт туалета своими руками: инструкция и типичные ошибки домашних мастеров

Естественная вентиляция

ПВХ можно использовать везде, кроме (частично) двух зон: кухня и камин/водонагреватель. Поскольку на кухне можно включить сразу все конфорки на максимум, то температуру воздуха, попадающего в вытяжку, просто невозможно предугадать. Сам воздух имеет микроскопическую теплоемкость, но пара часов жарки вполне могут прогреть пластиковый отвод до критической температуры. Лучше использовать максимально длинный металлический отвод – чем длиннее, тем лучше, так как металл будет легко отдавать тепло в воздух помещения и до пластика дойдет уже приемлемая температура выходного потока. Для обустройства вытяжки камина можно использовать только металл.

В случае с водонагревателем можно обойтись небольшим отрезком металлической трубы, а затем пластиком. Это удобно для того, чтобы первичный конденсат оседал на металле и стекал назад, а дальше пар уже неопасен для ПВХ, так как температура кипящей воды и пара не превысит 100°С.

При естественной вентиляции воздух попадает в помещение через открытые окна и удаляется через вытяжные отверстия

Однако существуют водонагреватели под давлением, которые используются для мини-саун. Тут использование любого пластика исключено, даже полиуретана, который просто «потечет».

Во всех остальных деталях можно использовать ПВХ абсолютно безнаказанно: трубы, короба, клапаны, решётки для клапанов. Сечения и размеры пластиковых труб для вентиляции сведены к нескольким общепринятым стандартам. Только не стоит пытаться при помощи горелки сформировать, например, гнутую трубу. Лучше купить лишний переходник.

Выходные клапаны, которые используют вентиляторы, а также пластиковые решётки для вентиляции, продаются в нескольких стандартных размерах, поэтому выбор деталей пластиковой вентиляции прямоугольного или круглого сечения больше напоминает подбор частей детского конструктора. Поскольку ПВХ-трубу можно разрезать даже ножом, то весь монтаж системы сведётся к походу в магазин.

Установка фильтра в потолочный пластиковый воздуховод

Принудительная вентиляция

Этот метод подразумевает использование вентиляторов большой мощности, рекуператоров, подогревателей и прочих источников вибраций и температурных перепадов.

Все эти устройства, особенно те, что соприкасаются с пластиковыми воздуховодами для вентиляции на кухне, лучше всего подключать через небольшие отрезки металлических труб, сопряжения которых с пластиком должны надежно закрепляться. Пластик из-за постоянного воздействия перепадов температуры и вибраций становится хрупким: полимерные волокна обрываются, а для того, чтобы они снова «сцепились», необходима температура вязкости.

В отличие от полиуретана и полипропилена, с ПВХ этот «номер не пройдет» – температура вязкости у ПВХ выше температуры разложения, так что парой минут прогрева газовой минигорелкой отделаться не получится. Через несколько лет будет полезно сменить те участки труб, которые непосредственно подключаются к оборудованию активной системы пластиковой вентиляции.

При монтаже пластикового воздуховода для кухонной вытяжки рекомендуется использовать соединительный отрезок из металлической трубы

Особенности монтажа

Элементы вентиляционной системы из полипропилена собираются достаточно просто. Технические характеристики воздуховодов обуславливаются прочностью сварных швов.

Проверка их качества осуществляется по ГОСТ 16971-71. Что касается технологии сварочных работ, то они проводятся при соблюдении требований ГОСТ 16310-80.

Для соединения отдельных частей трубопровода между собой применяются специальные фитинги:

  • муфты;
  • тройники;
  • крестовины;
  • уголки;
  • переходники.

Крепление вентиляционных каналов проводится с помощью хомутов. Технология прокладки обуславливается типом системы вентиляции. Наиболее сложной считается приточно-вытяжная.

Последовательность монтажа воздуховода:

  • высверливание в стене здания отверстия для притока свежего воздуха с последующей установкой в него патрубка;
  • присоединение приточной системы к вентиляционному каналу, расположенному в чердачном помещении;
  • установка вентиляционного рукава, подающего воздух в помещения дома.

Устройство вытяжной системы проводится по вышеописанному принципу. Она располагается на скате кровли дома. При сборке отдельных конструктивных элементов сети из полипропилена необходимо соблюдать технологию монтажа.

Регламентация этого вопроса осуществляется нормативами СП 73.13330.2012 и СП 60.13330.

В них отмечено, что:

  • сборку и соединение гибких воздуховодов следует проводить, растягивая их по длине;
  • вентиляционные рукава должны быть натянуты с целью исключения их провисания;
  • не допускается прокладка гибких и полужестких воздуховодов, если длина вертикального отрезка составляет более 7 метров;
  • в местах соприкасания вентиляционной сети с грунтом либо с бетонными конструкциями следует устанавливать жесткие вентиляционные трубы. То же касается помещений подвала, цокольного этажа;
  • при установке воздуховодов следует использовать специальные гильзы, сделанные из металла, и переходники.

Устройство теплоизоляции предотвращает процесс выпадения конденсата в вентиляционном канале, что обеспечивает его долговечность.

Ее рекомендуется использовать при прокладке элементов системы, устанавливаемой в неотапливаемых помещениях или снаружи здания.

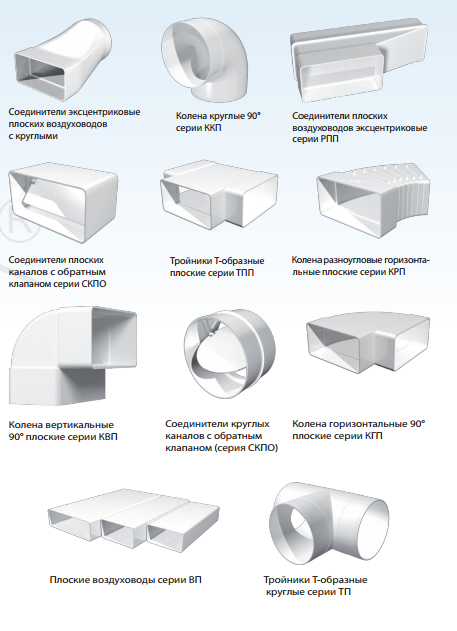

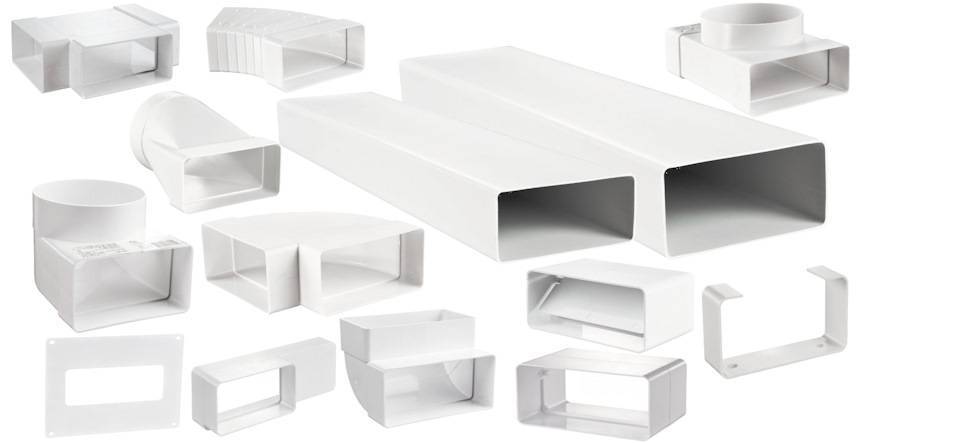

Элементы пластиковой вентиляции

Полимерный материал используется для производства не только воздуховодов, но и всех фасонных элементов. Кроме самих труб потребуются нижеуказанные аксессуары.

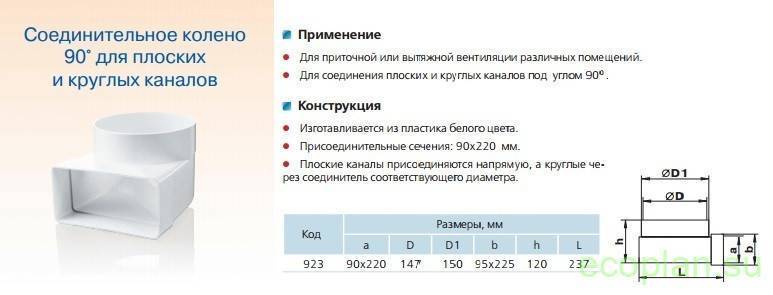

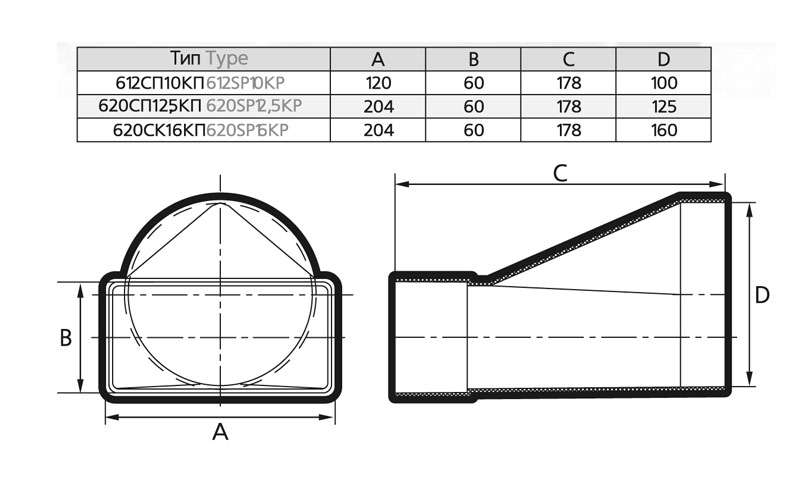

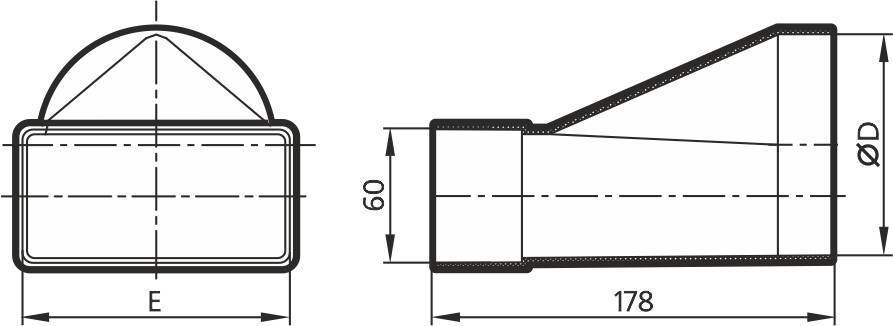

Переход. Данный элемент нужен:

  • для обеспечения соединения двух вентиляционных каналов с разным поперечным сечением (мы уже знаем, что оно бывает не только круглым);
  • когда нужно соединить два воздуховода с одинаковым по форме сечением, но различных размеров.

Внешне переходы из пластика для вентиляции напоминают усечённую пирамиду (при соединении двух воздуховодов прямоугольного/квадратного сечения) или усечённый конус (когда стыкуются круглые каналы). В помещениях, характеризующихся сложной геометрией, когда установить трубы на одной оси невозможно, применяются переходы со смещением.

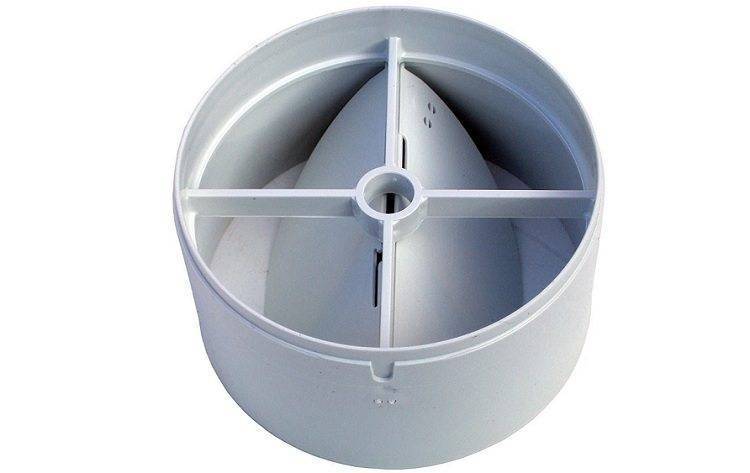

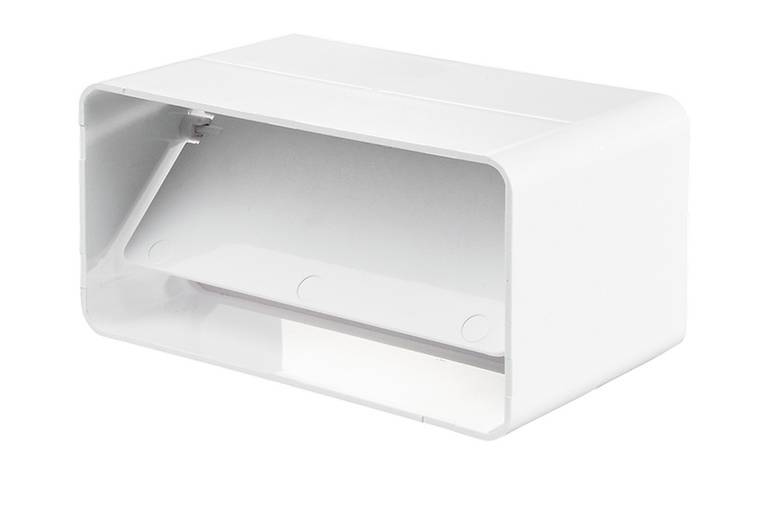

Обратный клапан. Данное устройство относится к числу тех, которые позволяют устранить некоторые проблемы с функционированием вентиляции и улучшить её. Чаще всего воздуховод оснащается обратным клапаном для устранения эффекта обратной тяги.

Выбираем пластиковые воздуховоды для вентиляции: особенности и нюансы монтажа

Установка обратного клапана позволяет решить проблемы с тягой, возникающие в системе вентиляции

Например, на кухне смонтирована вытяжка настолько большой мощности, что процесс удаления из этого помещения загрязнённого воздуха сопровождается  исчезновением тяги в других комнатах. В результате там накапливается вредная для здоровья обитателей жилья воздушная среда. Проблему эту решает установка обратного клапана. Его  конструкция включает рамку с закреплённой на оси лопастью, которая открывает канал лишь в одном направлении. При нормальной тяге воздухообмену ничто не мешает. Когда же возникает обратная тяга, воздуховод перекрывается. Если уровень тяги в канале постоянно небольшой,  клапаны подобного типа могут выполнять функцию регулирующих заслонок.

Прочие аксессуары. Помимо вышеуказанных, для пластиковой вентиляции понадобятся следующие комплектующие:

  • решётки. Ими закрывается выход из вентканала в помещение;
  • тройники. Такие фасонные элементы понадобятся для организации сложных разветвлений вентиляционной системы. Их использование требует тщательного подхода к расчёту эффективности работы всей создаваемой конструкции. Особо критичен случай схождения в одной точке двух вентканалов. При этом необходимо добиться, чтобы они не «перетягивали» друг друга;
  • люки. Установка этих элементов облегчает доступ к коммуникациям;

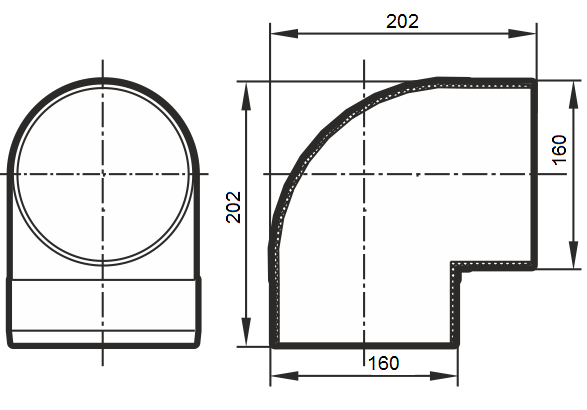

  • отводы. Используются для организации плавного изменения направления воздуховода на угол 90˚.

Естественный и искусственный тип

По типу побуждения движения воздушных масс вентиляционные системы делятся на естественные и искусственные:

  • Естественные, они же гравитационные. Действуют за счет разницы плотности и температуры воздушной массы за окном и внутри помещений. Отработанный теплый воздух с более низкой плотностью устремляется вверх и вытягивается в отдушины, на смену ему из-за окна течет более плотный холодный поток.
  • Искусственные, они же механические. Работают за счет непрерывного стимулирования движения воздушного потока вентиляторами. Их устанавливают на вытяжку или на приток, бывает, что монтируют и в приточные, и в вытяжные компоненты, но задействовано всегда только одно направление.

Гравитационный тип вентилирования напрямую зависит от погодных условий. В летнюю жару его работа самопроизвольно прекращается, т.к. давление между воздухом внутри и снаружи уравнивается. Бывает, что ток воздуха в жару происходит в обратном направлении: из дома/квартиры на улицу.

Вентиляция естественного типа энергонезависима. В ее схеме нет дорогостоящих устройств. Она дешевле в сборкеи обслуживании, но уступает принудительной по возможностям и эффективности

Популярные статьи  Микролифт в унитазе что это?

Поступление свежего воздуха по естественной схеме происходит через неплотности в оконных и дверных проемах с коробками, через открытые форточки и периодически открываемые двери. Отток – через зарешеченные вентиляционные отверстия, устроенные в кухнях и санузлах.

Квартиры старого жилого фонда вентилировались по естественной схеме. Механизировать ее никто не собирался. Сейчас в этих квартирах рассчитанных на естественный приток, ставят пластиковые герметичные окна. Из-за них нарушается нормальное движение воздуха, потому вместе с пластиковым окном в многоэтажке следует монтировать приточный стеновой клапан.

Приточные или вытяжные клапаны в стену следует использовать в частных домах, в которых сооружение механической приточно-вытяжной вентиляции не планируется.

С помощью клапана наиболее дешевым, но эффективным способом будет обеспечиваться приток либо отток. При этом вся система получит статус комбинированной – т.е. частично механизированной.

К простейшим вариантам комбинированных вентиляционных систем, частично механизированных местными вентиляторами, относятся системы с приточными или вытяжными клапанами, а также с кухонными вытяжками без рециркуляции с подключенным к вентиляционной шахте воздуховодом

Механическая вентиляция – самый дорогостоящий и сложный в реализации тип системы, требующий включения рекуператора или калорифера, приточно-вытяжной установки. Воздуховоды ее прокладывают за фальшь-стенами, подвесными или натяжными потолками, выкладывают в строительных конструкциях во время возведения дома.

Естественно, если владелец решился на устройство приточно-вытяжной вентиляции, он не станет экономить на материале для вентиляционных каналов. Вряд ли он купит канализационные трубы. Лучше приобрести пластиковые воздуховоды, без проблем и лишних ухищрений подключаемые к вентиляционному оборудованию.

За работу приточно-вытяжной вентиляции отвечает установка, расположенная на чердаке дома. Она нагнетает свежий воздух и отводит отработанную массу, независимо от погодных условий

В частных домах вытяжные каналы из санузлов и кухонные вытяжки выводятся или отдельно на чердак или сводятся в общую шахту, расположенную посредине здания. Таким образом уменьшается потеря полезной площади и шахта выходит на крышу в наивысшей точке, что обеспечивает отличную тягу.

Проходящую через чердак канализационную пластиковую трубу обязательно следует обшить утеплителем. В противном случае труба разрушится от перепадов температуры. С кухни всегда будет выходить более горячий воздух, чем в окружающей среде, значит, из-за нестабильного расширения возможна деформация или нарушение герметичности канала.

Сверху трубы обязательно устанавливается колпак – вентиляционный дефлектор, защищающий от осадков.

Сечение и размеры воздуховодов

Выбираем пластиковые воздуховоды для вентиляции: особенности и нюансы монтажа

Чтобы выбрать подходящие элементы, полезно разбираться в видах и размерах пластиковых воздуховодов для вентиляции. Конфигурация сечения бывает круглой, квадратной и прямоугольной. Существуют жесткие и гибкие разновидности. Первые изготавливают с использованием специальных форм. Их стенки толщиной 3 мм.

Гибкие виды – это гофротрубы из ПВХ. Чтобы получить гофрированную поверхность, пластик наплавляют на проволочный каркас. Преимущество гнущегося канала в удобстве прокладки, ведь его гнут в любом направлении под разными углами. Для сборки системы не понадобятся поворотные фасонные элементы.

Плоские каналы

Цена прямоугольных воздуховодов выше на 20-30% из-за нюансов производства. Но в сравнении с круглыми разновидностями они обладают меньшей производительностью, потому что при сборке используют поворотные и угловые элементы, повышающие аэродинамическое сопротивление. Также причина снижения производительности кроется в наличии швов в месте стыковки двух деталей.

Выбираем пластиковые воздуховоды для вентиляции: особенности и нюансы монтажа

Плоские каналы нуждаются в дополнительной звукоизоляции, потому что на поворотах слышен шум при движении воздушных масс на большой скорости.

Для сохранения геометрии короба большого сечения увеличивают толщину его стенки. Некоторые производители для экономии материала короткие стенки делают тоньше, чем широкие.

В бытовых целях используют разновидности с такими размерами:

  • толщина стенки колеблется в пределах 2-8 мм;
  • широкая сторона – 110, 122, 204 мм;
  • короткая сторона – 55 или 60 мм;
  • протяженность – 350, 500, 1000, 1500, 2000 и 2500 мм.

Если нужен короб для вытяжки на кухне пластиковый, то предпочтение отдают плоскому воздуховоду. Его проще скрыть за подвесным потолком или навесными шкафами. Учитывая высоту конструкции, потолок опускают всего на 70-80 мм.

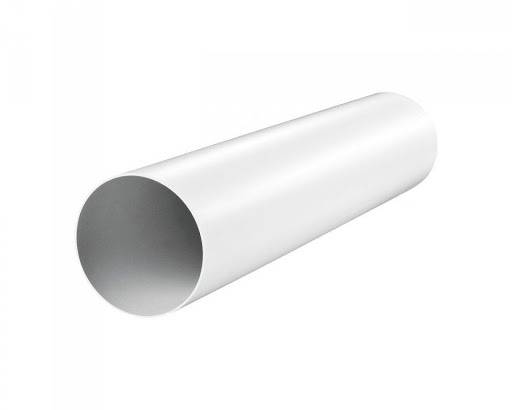

Круглые каналы

Выбираем пластиковые воздуховоды для вентиляции: особенности и нюансы монтажа

Пропускная способность элементов круглого сечения намного выше, чем у их плоских собратьев. Круглые пластмассовые воздуховоды для вентиляции отличаются герметичностью, потому что при сборке не образуют швов. Еще одно преимущество заключается в их дешевизне. Главный минус связан со сложностями при скрытой прокладке, потому что спрятать трубу за подвесным потолком сложнее.

Габариты круглых вентканалов следующие:

  • в производственных помещениях устанавливают элементы сечением до 2400 мм;
  • в жилье и общественных зданиях применяют короба диаметром от 100 до 200 мм;
  • протяженность – 500, 1000, 1500, 2000 и 2500 мм.

Преимущества и недостатки использования пластиковых труб для вентиляции

Пластиковую систему вентиляции обычно сравнивают с оцинкованными воздуховодами, которыми ранее были оборудованы практически все общественные и жилые здания. Огромные серые махины стальных воздуховодов, нависающие над головами и большими массивными коробами, проходящие через перекрытие – наверное, каждый из нас хоть раз видел такую впечатляющую громоздкую конструкцию, созданную для обмена воздуха в помещениях. Стальные конструкции использовались для организации вентиляционных систем не только промышленных объектов, но и в жилищном строительстве. В жилых квартирах устанавливались аналогичные воздуховоды, только меньших размеров. Монтаж проводили только специализированные предприятия, об установке вентиляции своими руками никто из домашних мастеров никто даже задумывался. Настоящим прорывом в создании бытового микроклимата стало создание вентиляции из пластика – прочной и надежной системы для воздухообмена замкнутых квартирных пространств.

Популярность пластиковых труб для вентиляции основывается на следующих достоинствах:

  • Антикоррозийность. Внутренние и наружные поверхности вентиляционных каналов из пластика даже в условиях работы повышенной влажности не ржавеют и не окисляются.
  • Быстрый монтаж. Монтаж пластиковых воздуховодов напоминает увлекательную сборку детского конструктора «Лего». Единственно, что необходимо – заранее подготовить набор пластиковых элементов для вентиляции.
  • Небольшой вес. Конструкции каналов не утяжеляют потолки и стены, легко крепятся на подвесных потолках из гипсокартона.
  • Отличные показатели шумо- и теплоизоляции. Гладкая структура пластика без каких-то шероховатостей не мешает прохождения воздушного потока, бесшумно скользящего по вентиляционным трубам.
  • Эстетичный внешний вид. Пластиковые каналы белого, серого или коричневого оттенка удачно вписываются в любой интерьер. По желанию их можно закрыть съемными панелями, оставить открытыми или даже составить дизайнерскую композицию.
  • Экологичность. Для изготовления венткоробов используется высокопрочный пластик без токсичных примесей, не выделяющий вредных для здоровья человека веществ.
  • Доступная цена. Расходы на монтаж домашней вытяжной системы могут быть минимальные за счет возможности самостоятельного монтажа.

Если обработать наружную поверхность труб антистатиком, то частички пыли будут отталкиваться от корпуса вентиляционных каналов, тогда отпадает необходимость периодической очистки.

Недостатки:

  1. Плавление пластмассы при высокой температуре.
  2. Появление конденсата на поверхности труб при прокладке вверху цокольных этажей.
  3. Необходимость дополнительного утепления коробов в зимнее время при прокладке в неотапливаемых помещениях.
  4. Хрупкость пластика. По этой причине транспортировка, хранение и монтаж требуют аккуратности и внимательности.

Знакомство с сильными и слабыми сторонами пластиковых воздуховодов для вентиляции и вытяжки, поможет объективно оценить возможности и правильно подобрать область их применения.

Форма воздуховодов

Форма конструкции воздуховода напрямую влияет на пропускную способность каналов, то есть, на производительность системы.

Все воздуховоды выпускаются нескольких типов:

  • Прямоугольные (плоские) – секционные конструкции с переходниками для прокладки конфигураций любой геометрии. Не слишком производительны, но подходят для помещений с потолками любой высоты и не требуют маскировки (в крайнем случае, прячутся в кухонных подвесных шкафах).
  • Круглые – гофрированные конструкции с минимальным количеством секций и переходников (переходник на вентиляционный вход обязателен). Для кухонь с низкими потолками не подходят.
  • Овальные – сочетают в себе все достоинства и недостатки прямоугольных и круглых воздуховодов.

Размер и сечение воздуховодов

Короба для системы вентиляции изготавливают разных формы и жесткости. Они отличаются техническими характеристиками и внешним видом.

Популярные статьи  Россиянам запретят пользоваться мусоропроводами

Пластиковые вентиляционные каналы могут быть:

  • круглого сечения;
  • прямоугольного, плоского или квадратного.

Жесткость зависит от толщины пластика. Чем элемент толще, тем больше он весит и стоит. Производители поставляют на рынок вентиляционные трубы длиной 2–4 м.

Круглые

Воздуховоды круглого сечения выпускают в нескольких вариантах. Можно найти изделия нестандартных габаритов.

Пластиковые вентиляционные каналы могут быть круглого сечения.Их используют для сборки коробов промышленной вентиляции.

Выбираем пластиковые воздуховоды для вентиляции: особенности и нюансы монтажа

Популярные размеры:

Сечение, мм Длина, м
100 0,5–2,5
125 0,5–2,5
150 0,5–2,5
200 0,5–2,5

Для производственных помещений используют каналы, достигающие в диаметре 2,4 м.

Прямоугольные

Изделия этого вида выпускают разных высоты, ширины и толщины. Чем больше сечение прямоугольного пластикового канала, тем шире его стенки. Это обеспечивает необходимую жесткость геометрии элемента.

Выбираем пластиковые воздуховоды для вентиляции: особенности и нюансы монтажаПрямоугольные изделия имеют разную ширину и толщину.

Популярные размеры:

Код Длина, мм Внешняя высота, мм Внутренняя высота, мм Внешняя высота, мм Внутренняя высота, мм
5015 350 55 52 110 107
7015 350 60 57 122 119
8015 350 60 57 204 200
5020 500 55 52 110 107
7020 500 60 57 122 119
8020 500 60 57 204 200
5025 1000 55 52 110 107
7025 1000 60 57 122 119
8025 1000 60 57 204 200
50035 350 55 52 110 107
70035 350 60 57 122 119
80035 350 60 57 204 200
5005 500 55 52 110 107
7005 500 60 57 122 119
8005 500 60 57 204 200
5010 1000 55 52 110 107
7010 1000 60 57 122 119
8010 1000 60 57 204 200

Большинство изделий имеет разную толщину стенок в зависимости от высоты. Чем они выше, тем толще.

Какая форма канала лучше

Пропускная способность круглых каналов выше, чем плоских или квадратных. На местах изгибов конструкции вихревые потоки встречают меньшее сопротивление.

Прямоугольный короб имеет большее сечение, чем круглый с такой же пропускной способностью. Зато его проще монтировать над навесными шкафами. Такие воздуховоды могут красиво сочетаться с интерьером. Их легко спрятать над декоративным потолком.

Выбираем пластиковые воздуховоды для вентиляции: особенности и нюансы монтажаПрямоугольный короб проще монтировать.

Правила выбора сечения воздуховода

Перед покупкой вытяжных труб для вашего проекта принудительной системы вентиляции, необходимо рассчитать необходимый диаметр труб. Если вы не знаете какой диаметр воздуховоды выбрать, то вам настоятельно рекомендуется следовать следующим рекомендациям.

В идеале, необходимо приобретать трубу, диаметр которого будет равен или больше выходного отверстия вытяжки. В случае установки вытяжной трубы меньшего сечения коэффициент полезного действия вентиляционной системы будет значительно ниже. Это будет происходить из-за дополнительного сопротивления потокам воздуха, что в свою очередь приведет к возникновению шума, уменьшение эксплуатационного срока вытяжки и т.д.
Спроектированная система каналов воздуховода должна обладать минимальный углов, а в идеале – она должна быть полностью прямой

Если же избежать их появления не удается, то важно соблюсти размер угла. Он не должен превышать отметку в девяносто градусов, в противном случае качество работы системы буду ухудшено за счет возникновения обратной тяги.
Максимально возможная длина каналов принудительной системы вентиляции не может превышать отметку в три метра

Больше значения также негативно скажутся на общей производительности вытяжки.

Сферы использования

В рамках статьи будет рассматриваться только система отвода воздуха, так как она испытывает наибольшую нагрузку, и, соответственно, требования к ней существенно выше, чем к приточным каналам.

Пластиковые воздуховоды в общественном помещении

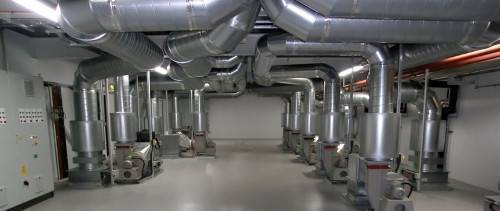

Есть два вида материалов, из которых традиционно изготавливаются вентиляционные системы – жесть и пластик. Первый намного дороже, но является огнестойким материалом, поэтому применяется в горячих цехах и на производствах. Негорючесть – единственное их достоинство, так как по остальным параметрам минусов у металлических систем больше, чем плюсов:

  • не устойчивы к кислотам;
  • имеют большую массу;
  • дороги в изготовлении и монтаже;
  • ограниченная номенклатура;
  • не герметичны;
  • выпадение химически активного конденсата на внутренних стенках;
  • высокая сопротивляемость внутренней поверхности из-за большей шероховатости поверхности, из-за чего приходится устанавливать вентустановки большей мощности;
  • отчетливый шум, который создается потоками воздуха – из-за низких аэродинамических характеристик вентиляционного рукава (углы, соединительные швы).

Кухонный воздуховод

Пластиковые воздуховоды – это бесшовные литые рукава, с идеально гладкими внутренними стенками, на которых грязь из отводимого воздуха не оседает или оседает в минимальных количествах. Практически для любой вентиляции, квартирной или производственной, можно изготовить на заказ детали нужной формы. Литье пластика – процесс быстрый, дешевый и с технологической точки зрения не сложный. Производители имеют стандартную номенклатуру, но всегда идут навстречу и могут изготовить часть узлов по индивидуальному заказу.

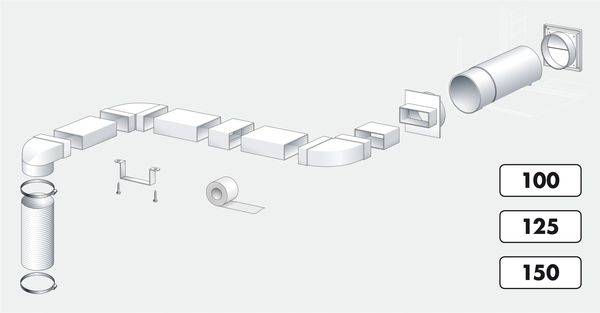

Вентиляционная система из пластика

Отложения в воздуховоде

Форма сечения вентиляционных труб и нюансы совмещения

В настоящее время фирмы — производители выпускают вентиляционные короба в двух видах поперечного сечения: круглые трубы и прямоугольные плоские каналы. Оба вида с успехом применяются для организации вытяжки кухонь, санузлов и жилых помещений. Не существует каких-то особых критериев выбора той или иной формы канала, все зависит от личных пожеланий и вкусов, хотя многие утверждают об особом удобстве монтажа плоских коробов.

Круглые пластиковые трубы

Самой распространенной и, самое главное, привычной формой поперечного сечения каналов систем вентиляции считаются круглые пластиковые трубы. Высокая пропускная способность обусловлена отсутствием соединительных швов, что положительно влияет на скорость потока воздушного потока, обеспечивая быструю вытяжку загрязненного воздуха из помещений. Кроме того, монтировать круглые трубы довольно просто, с этой работой справится каждый домашний мастер.

В случае необходимости изменить прямую линии вентиляции и повернуть ее нужном направлении, используется пластиковые отводы для вентиляции или гибкая вставка – гофра пластиковая для вентиляции, которая легко подсоединяется к конструкции трубы с помощью специальных крепежей – хомутов.

Трудно не согласиться с тем, что внешний вид вытяжной вентиляционной трубы не украшают интерьер квартиры. Поэтому их стараются спрятать за кухонными полками и шкафчиками. Круглые трубы сложно «замаскировать». Именно в этом заключается их недостаток.

Пластиковый короб прямоугольной формы

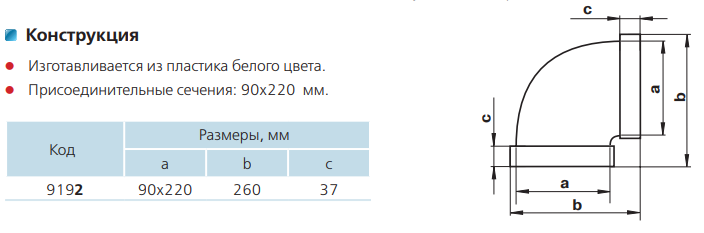

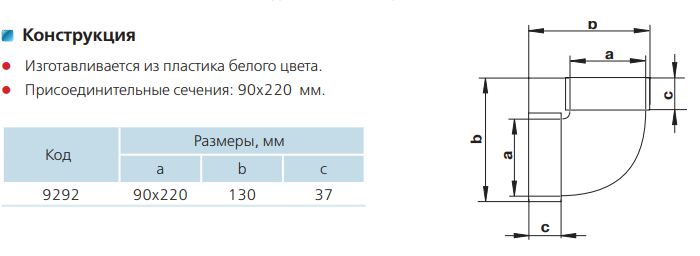

Прямоугольные короба, в отличие от круглых труб, собираются в любую конфигурацию. Если нужно развернуть вытяжную или подающую магистраль под углом в 90 градусов, можно воспользоваться отводами или пластиковыми переходниками для вентиляции. Плоские вентиляционные каналы кухонной вытяжки можно установить сверху навесных шкафчиков, сделав вытяжную магистраль практически незаметной.

По сравнению с круглыми каналами, стоимость прямоугольных пластиковых коробов дороже почти на треть и они обладают меньшей пропускной способностью, что несколько снижает производительность системы. Для небольших кухонь, оборудованных стандартными бытовыми вытяжками, такой линии хватает, но для купольных устройств большой мощности, плоские каналы не могут обеспечить пропуск необходимого объема воздуха.

Другая проблема пластиковых прямоугольных венткоробов связана с качеством вентиляции. При прохождении воздушного потока через систему, составленную из нескольких плоских элементов, увеличивается коэффициент аэродинамического сопротивления местах соединения составных элементов, скорость потока существенно падает.

Сравнительные таблицы расхода воздуха круглых и прямоугольных воздуховодов

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
