Пластиковые кольца для колодца - назначение, разновидности, монтаж

Содержание

Установка вставки в старый колодец

Пластиковые вставки могут устанавливаться непосредственно в скважину, или в уже существующий бетонный колодец. Будут рассмотрены оба варианта установки. Сначала процесс реставрации уже имеющегося колодца.

Это требует минимального количества времени, так как основной объем работы уже сделан. Бурение трубчатого колодца с нуля требует много усилий

Немаловажно выбрать правильное место. От этого во многом зависит срок службы колодца

Перед началом работ необходимо откачать воду и вычистить стенки старого колодца. Это можно сделать обычным шпателем, спустившись на дно выработки. Это необходимо делать, если расстояние между вставкой и бетонными кольцами будет заливаться бетонным раствором.

Заливка раствором полностью решает проблему с прочностью конструкции, но делает ее неподвижной. При этом способе невозможно повторное использование вставки.

Фиксация щебнем или песком позволяет сделать простой демонтаж, который позволит легко засыпать старую скважину. При этом на участке не остается никаких бетонных сооружений. Все демонтируется и имеет возможность переноса.

Если колодец не зарос мхом, то очищать его стенки необязательно. После очистки стенок необходимо полностью удалить старый дренаж. Как правило, для фильтрации используется щебень разной фракции.

После удаления щебня можно переходить к установке вставки. Для начала ее необходимо правильно собрать. Отдельные сегменты соединяются между собой при помощи уплотняющих резиновых деталей. Метод соединения похож на сборку канализационных труб, но в более крупном масштабе.

Также трубы накручиваются по резьбе. Сборку сегментов вставки необходимо проводить на поверхности. После того как конструкция собрана, ее опускают в колодец

В зависимости от длины конструкции ее можно установить вручную или с привлечением техники. Опускать ее нужно аккуратно. Необходимо следить, чтобы не было резкого удара об дно выработки, так как при точечном механическом воздействии пластик может треснуть. На следующем этапе происходит фиксация вставки в колодце.

Если позволяет расстояние, то пространство между стенками колодца и собранной конструкцией засыпается щебнем. Для этого кроме мелким фракций щебня потребуется еще и крупная, чтобы обеспечить оптимальное сцепление

Если диаметр колодца незначительно больше чем вставка, то расстояние заливается раствором с цементной или гипсовой основой. Для замеса связующего состава потребуется песчано-гравийная смесь, непосредственно вяжущее вещество и вода. Для раствора необходимо смешать три части ПГС и одну часть цемента.

Кольца ЖБИ, технология обустройства

Не знаете, как устанавливать ЖБИ кольца, ниже приведена пошаговая инструкция монтажа изделий:

Перед установкой нужно подготовить строительную площадку, которая должна быть на 20 сантиметров больше диаметра кольца.
Копается яма на 10 сантиметров ниже, чем ЖБИ изделие, под первое кольцо.
В яму устанавливается кольцо. Если нет подъемного крана, то нужны помощники, и должно быть минимум трое. Изделие нужно установить по уровню строго горизонтально.
Установка ЖБИ колец под канализацию продолжается. Второе кольцо устанавливается в замок и фиксируется.
Можно продолжать копать яму дальше от центра. Первым делом на 80 сантиметров выкапывается середина, и только потом обкапываются края, до того момента пока кольца не опустятся. Как только это произойдет, можно установить следующий элемент.
Все кольца устанавливаются по примеру, описанному выше, устанавливая очередное кольцо, проверяйте горизонт. Совет! Швы заделываются цементным раствором для полной герметичности.
Производится гидроизоляция наружной поверхности колец. Лучше применить жидкое стекло, но можно обмазать обычной битумной мастикой.

Теперь вы имеете представление, как правильно установить ЖБИ кольца с фальцем. Но на этом работа по обустройству выгребной ямы не закончена, поэтому рассмотрим дальнейшие действия по обустройству.

Важно! Если выгребная яма создается на дачном участке с большим количеством проживающих, то дно нужно забетонировать, чтобы не загрязнять почву отходами. Расстояние между кольцами и почвой засыпается песком или гравием мелкой фракции

Чтобы в резервуар не попадала вода с поверхности – талая и дождевая, обустраивается бетонный отмосток, вокруг выгребной ямы. В заключении на емкость устанавливается специальное кольцо с отверстием, на которое впоследствии будет установлена герметичная крышка

Расстояние между кольцами и почвой засыпается песком или гравием мелкой фракции. Чтобы в резервуар не попадала вода с поверхности – талая и дождевая, обустраивается бетонный отмосток, вокруг выгребной ямы. В заключении на емкость устанавливается специальное кольцо с отверстием, на которое впоследствии будет установлена герметичная крышка.

В заключении

Зная как установить кольца своими руками ЖБИ, можно существенно сэкономить семейный бюджет, не привлекая бригаду строителей. А если есть возможность привлечь помощников, то и тратить деньги на аренду крана не придется. Сами же бетонные изделия стоят недорого, а некоторые компании могут предложить бесплатную доставку.

Важно обустроить выгребную яму в таком месте, чтобы к ней могла подъехать машина для откачки отходов. Источник

Источник

Цены колец

Ценовую политику формирует рынок, и потому в разных регионах одно и то же изделие будет стоить по-разному, но везде цена его находится в прямой зависимости от размеров. И если за КС 7.3 придется заплатить от 700 руб., то за КС 20.9 — уже около 4,5 тыс. руб. Покупка у производителя дает экономию на 5-15 % по сравнению со строительными рынками. Но, составляя смету, кроме трат на кольца, заказчик должен иметь в виду и другие расходы:

на рытье котлована под сооружение;
на доставку продукции;
на монтажные работы;
сооружение колодезного домика (по желанию);
на дополнительные материалы, например, на цемент для герметизации швов или на гальку для фильтрационного дна колодца.

Сотрудничать имеет смысл с одним поставщиком. Во многих случаях это принесет дополнительные выгоды в области сервиса, доставки и информационной поддержки.

Типы канализационных колодцев из пластика

На данный момент известны три вида коллекторов канализационного назначения (исходя из этого, надо выбирать кольца из пластика для проведения монтажных работ).

Сборный. Его особенностью является сборка из заранее подготовленных элементов. При этом доставка конструкций на объект происходит в демонтированном состоянии. Поэтому окончательное соединение частей будет происходить на месте.

Сварной. Эта разновидность полностью готова к эксплуатации. Это поясняется тем, что на предварительном этапе происходит подсоединение к основному кольцу всех элементов методом спаивания.

Бесшовный. В таком варианте исполнение выглядит как цельная труба, имеющая заранее выбранный диаметр. Дополнительно происходит её оснащение фильтром, который изготавливается из геотекстиля и монтируется непосредственно на дно.

Различают следующие виды колодцев

Поглотительные. Предназначены поглощать установленные объёмы жидкостей. Обязательно оборудуется специальная подушка на дне.

Смотровые. Их назначением является проведение ревизий систем водоснабжения и (при необходимости) выполнение комплекса ремонтных работ.

Водоприёмные. В их обязанности входит приёмка сточных вод из канализационной системы. Также туда могут выводиться и воды от дренажной системы (дождевые и т.д.).

Смотровые колодцы (инспекционные)

Инспекционные колодцы необходимы для наблюдения за функционированием системы водоотвода и устранением неисправностей. Такой колодец достаточно широк, чтобы человек мог забраться внутрь для осмотра или проведения необходимых работ. Для этих целей отлично подойдет кессон пластиковый ввиду его герметичности, легкости монтажа (без использования крана, вес 150 кг) и возможности изготовления патрубков в заводских условиях. Существенным преимуществом является и возможность изготовления по индивидуальным размерам заказчика. Поглотительные колодцы (поглощающие, фильтрующие) Необходимы для сбора, частичной очистки и отведения на нижние слои грунта воды. Обычно заполняются щебнем, укрываются геотекстилем, не имеют дна. Вода, попадая в колодец, проходит через геотекстиль и щебень и, таким образом частично очищенная, поглощается глубинными слоями грунта. Поглотительный колодец нужен, если воду некуда отводить с участка. Например, для сбора и отведения очищенной воды из септика или автономной канализации. Для устройства поглотительного колодца можно использовать колодец пластиковый Alta без дна (диаметр 0,63 м, высота от 1 до 6 м). Стоимость колодца от 13 140 руб. Такой колодец будет «работать», если грунты имеют достаточную поглощающую способность. Глина не пропускает воду и поэтому на глинистых почвах установка поглощающих колодцев нецелесообразна. На таких грунтах устанавливают водоприемные колодцы.

Как монтировать?

Если вы монтируете канализационную систему своими руками, то в процессе работы вам практически гарантированно придется выполнить установку одного либо нескольких канализационных колодцев.

Как правило, в частных сетях такие конструкции нужно ставить на каждом повороте трубы и через каждые 12 -15 метров на ровном участке – так они будут работать максимально эффективно.

В месте установки делаем расширение траншеи, как показано на фото

Инструкция по установке ревизионного пластикового колодца проста:

В месте установки колодца расширяем траншею для прокладки труб таким образом, чтобы и кинета, и шахта вошли в образованный котлован с зазорами минимум 20 — 30 см с каждой стороны.
Дно траншеи углубляем примерно на 30 см относительно проектного уровня.
Засыпаем подушку из смеси песка и гравия толщиной до 20 см, поскольку даже пластмассовый колодец обладает значительной массой, он может постепенно проседать. Подсыпку увлажняем и трамбуем.

Чем больше конструкция, тем надежнее должно быть основание

Поверх песчано-гравийного слоя заливаем подбетонку толщиной до 100 мм. Для заливки используем раствор на основе цемента марки М150 или выше, в качестве заполнителя берем песок и среднефракционный щебень.
После первичной полимеризации раствора на забетонированное основание устанавливаем кинету. К кинете присоединяем трубы, используя герметичные манжеты с резиновыми вкладышами.

Установленная кинета с присоединенными трубами

Соединение лотка с трубой через герметизирующую манжету

Сверху на манжету ставим либо горловину (если колодец неглубокий), либо шахту колодца. Место стыка уплотняем с помощью манжеты, дополнительно герметизируя силиконом.

Дополнительная герметизация стыка силиконом

При установке лоток выставляем строго горизонтально, а шахту/горловину вертикально. Перекос может отрицательно сказаться на функционировании всей системы, поскольку в этом случае есть риск разгерметизации в местах соединения шахты с лотком или горловиной.
К верхней части установленной трубы крепим коническую горловину либо основание для монтажа люка. Все места соединений также герметизируем.

Крепление горловины к шахте

После того как люк будет закрыт, нужно засыпать зазор между стенками котлована и самим колодцем. Засыпку выполняем послойно, постепенно заполняя полость смесью песка, гравия и глины. Для дополнительной теплоизоляции колодца можно добавить керамзит или перлит.

Система в сборе – осталось засыпать котлован

Перепадной колодец канализации

Он может быть пяти видов:

отводы шахты выполняются вверх и вниз;
в виде стакана;
с вертикальным водным гасителем;
многоступенчатый вариант;
с угловым переливным каналом.

Канализационный колодец из кирпича включает в себя:

Дно, с одноуровневой магистралью.
Стенки.
Открытый лоток.
Плиту перекрытия.
Защитный люк.
А также, стеновые скобы.

Для проведения работ и спуска обслуживающего персонала диаметр устройства должен быть более 1 метра.

Монтаж из бетонных колец

Более подробно о монтаже канализации из бетонных колец смотрите в этой статье. Изначально роется котлован по условиям выемки грунта под трубопровод. Выполнив земляные работы, укладывается подсыпка, которая формируется из щебня крупной или средней фракции.

Толщина подсыпки около 1500 мм. Этот элемент даёт возможность противостоять проседанию всей конструкции.

После проведения вышеуказанных мероприятий, монтируется слой гидравлической изоляции. Это может быть рулон или лист. На изоляционный слой накладывается опалубка для лотка. Возможна установка уже готовой плиты.

Следующий этап – это переход к строительству шахты. Колодцы, изготовленные из бетона, собираются в нулевом котловане, где ещё не установлены рабочие элементы.

Смотреть видео

Кольца укладывают на стяжки из цемента. Люки устанавливают в уже готовые отверстия. После полной сборки конструкции котлован засыпается грунтом.

Требования к монтажу канализационных строений

Установка выполняется в строгом соответствии со СНиП и регламентируется ГОСТ № 2080 90, где говориться, что нельзя допускать резких поворотов прокладки системы. Необходимо соблюдение углов входящих и выводящих патрубков.

Рабочие элементы изготавливаются из мелкозернистого бетона с соблюдением рекомендуемых стандартов.
Резервуар должен быть обустроен армирующими стержнями с целью равномерного распределения нагрузки и состоять из арматурной проволоки.
Перед установкой нужно подготовить рабочую схему и провести подготовительные работы, в которые входит расчистка площадки, удаление растительности, в том числе деревьев.

Это не полный перечень рекомендаций и рабочих условий, которые в полной мере, отражены в соответствующих документах.

Смотровые строения канализации из пластика

Всё большее распространение получают изделия из пластика. Их отличает простота сборки и экологически чистые материалы, используемые при производстве конструкций.

Смотреть видео

Важно, что пластик является долговечным рабочим материалом. Глубина канализационного колодца из пластика может быть разной. Поэтому, подбор необходимой конструкции, не вызовет у покупателя проблем

К тому же, стоимость комплекса более привлекательная по сравнению с традиционным изделием из бетона

Поэтому, подбор необходимой конструкции, не вызовет у покупателя проблем. К тому же, стоимость комплекса более привлекательная по сравнению с традиционным изделием из бетона.

Самостоятельная установка смотровых конструкций

Да, такой вариант возможен. Но, монтаж своими руками, связан с определёнными затратами и объёмными подготовительными работами, которые своими силами вряд ли можно выполнить. Подводка системы к частному дому может существенно отличаться от общепринятых принципов. Это может быть связано с характером конструкции, залеганием грунтовых вод и структурой рабочего участка.

Принцип работ не отличается от прокладки промышленным способом. В интернете есть много обучающих видеороликов. Достаточно литературы технического характера. Поэтому, нет смысла, подробно, останавливаться на этом вопросе.

В заключение

Подводя итоги можно отметить следующее. Существует множество конструкций разного типа и назначения. В вопрос монтажа закладываются показания многих служб, и выбирается оптимальный вариант.

Изначально выполнятся бумажная работа: создаётся чертёж и по нему выполняется монтаж конструкции, который может изготавливаться из разных материалов.

Смотреть видео

Отметим, что в частном секторе всё больше используются готовые варианты, изготовленные из пластмассы. Допускается самостоятельная установка конструкций, при соблюдении ТУ и СНиП, с учётом существующих ГОСТов.

Виды пластиковых труб для колодцев

Пластиковые колодцы отличаются природой материала, из которого изготовлены кольца. Производители предлагают несколько видов полимерных материалов для устройства колодцев, каждый из которых обладает своим набором характеристик:

Полипропиленовые кольца. Обладают высокой жёсткостью, устойчивы к химическому воздействию и механическому истиранию. Экологически безопасны для хранения питьевой воды. Полипропиленовые кольца находятся в среднем ценовом сегменте и пользуются большой популярностью при устройстве колодцев.
Полиэтиленовые. Полиэтиленовые трубы хорошо зарекомендовали себя в условиях холодного климата, при перепадах температур от -50 до +70 градусов. Наиболее часто применяются для ремонта бетонных конструкций. Полиэтиленовая труба вставляется внутрь бетонных колец, возвращая необходимую герметичность.
Поливинилхлорид. Этот материал используют в основном для монтажа септиков, поскольку материал обладает повышенной устойчивостью к внешним агрессивным воздействиям.
Стеклопластик. Прочный материал, из которого производители предлагают в основном готовые к установке конструкции для монтажа колодцев. Материал исключительно крепкий, устойчивый к агрессивной среде и механическим воздействиям. К недостаткам можно отнести только более высокую стоимость в сравнении с полипропиленом.
Полимерно-песчаные материалы применяют для изготовления колодезных колец и наружной части конструкции – плиты перекрытия и люка. Материал исключительно прочен, долговечен, устойчив к внешним воздействиям, не разрушается под действием ультрафиолета. Однако полимерно-песчаные трубы лишены главного преимущества пластика – они тяжёлые. По весу сопоставимы с бетонными материалами, а значит, требуют для установки использования специальной техники.

Виды колец

Ассортимент колец на рынке строительных материалов достаточно обширен.

При выборе модели колец следует тщательно продумать нюансы и обратить внимание на следующие факторы:

Материал, из которого изготовлены изделия. Наиболее популярными раньше и сегодня являются железобетонные конструкции. Но достойную конкуренцию им составляют кольца, произведённые из пластика.
Габариты. Размеры колец должны быть оптимальными. Не стоит приобретать продукцию, габариты которой превышают расчётные. Это вызовет дополнительные трудности при транспортировке и монтаже. Не говоря уже о чрезмерной цене изделий.
Стоимость. Следует заранее рассчитать бюджет закупки. Помимо стоимости самих колец, около трети от неё потребуется для организации доставки и установки. Стоит заметить, что для этого часто необходимо привлечение спецтехники.
Наличие замковых соединений. Пазогребневое соединение, устроенное на торце кольца, обеспечивает лучшее качество примыкания изделий, что сказывается на надёжности конструкции во время эксплуатации.

Что такое пластиковые кольца для канализации

Бетонные кольца для колодца уходят в прошлое, на замену им пришли пластиковые. Они являются отличной альтернативой, а срок службы таких колец значительно больше. При помощи их полностью герметизируются абсолютно любые стенки колодцев. Хочется отметить и высокую коррозийную устойчивость, внешние факторы не влияют на её появление. Предназначены пластиковые кольца для контроля обслуживания сетей канализации.

Колодец должен полностью обеспечивать перемещение воды без задержек, иначе она просто зацветёт и использовать в личных целях её будет нельзя. Для того чтобы задержки не случилось, используются кольца с лотком на дне, которые способны направлять поток воды по стокам.

Где еще?

Пластиковые кольца, которые применяются для канализационных систем, могут также использоваться и при решении иных задач.

В качестве накопителя помогают организовывать на участке надёжную систему, которая долго функционирует без проведения ремонтных работ.
Такие изделия могут применяться и для систем дренажа

Это особенно важно в ситуации, когда существует угроза подтопления участка или строения на нём.
Если надо оборудовать канализацию ливневого типа, то и с этой задачей кольца справятся на отлично. Они могут быть установлены в том месте, где будет наиболее эффективно производить сброс всех ливневых вод.
Если надо создать систему канализации на объектах промышленного характера, то такие кольца смогут эффективно справиться с поставленной задачей

На данных предприятиях происходит сброс не только обычных канализационных вод, но и стоков, в которых есть агрессивные составляющие. Такая особенность может быть обусловлена индивидуальными характеристиками производственного процесса. Вышеуказанные изделия смогут прослужить долго и не станут причиной преждевременного выхода канализации из строя.
При помощи таких колец можно производить комплекс ремонтных работ на объектах, где уже существует соответствующая система. Они позволяют быстро заменять вышедшие из строя элементы. Для проведения таких действий требуется минимум материальных затрат.

Пластиковый канализационный колодец ― это прекрасное решение проблемы по отведению сточных вод на собственном участке или промышленном предприятии. Правильно организованная система даёт возможность эксплуатировать её на протяжении длительного периода времени, получая значительный экономический эффект. Применение таких материалов даёт возможность оборудовать шахты практически в любых климатических районах вне зависимости от структуры почвы.

Жб кольца для колодцев: их особенности и классификация

Не смотря на популярность использования и легкий вес полимерных материалов, многие выбирают именно железобетонные кольца, которые подразделяются на несколько подвидов. Посмотрите на фото разновидности колец.

Жб кольца предназначены специально для сооружения систем коммуникаций. Отлично справляются с задачами при установке их в дренажные сооружения. Они имеют достаточно тяжелый вес.
Доборные варианты колец (или вспомогательные). Эти конструкции применяются в условиях, где обычные ж б кольца не подходят. Они имеют средний по величине вес.
Стеновые конструкции. Благодаря им получаются герметичные и качественные горловины и оголовки. Используются для любых видов колодцев.
Менее распространены, но встречаются в хозяйстве кольца с замком, цельные (с дном), сборные, имеющие плиты перекрытия.

Преимущества и недостатки колец из пластмассы

Внешне кольца выглядят как полимерные гофротрубы достаточного диаметра. Использование при производстве ПВХ, полиэтилена, полиуретана гарантирует нетоксичность конструкции, повышенную прочность и эластичность. Кроме того, пластик не гниет, не покрывается ржавчиной и не служит питательной средой для болезнетворных микроорганизмов. Совсем недавно подвергалась сомнению прочность трубы, устойчивость к морозам и последующим перепадам температур. Однако сегодня производители предлагают пластиковые кольца, способные выдерживать до -70 градусов и восстанавливаться после замерзания воды. И в этом явное отличие от бетонных колец для колодцев.

Чем еще отличаются ПВХ фрагменты от бетонных? Весом. Один сегмент стандартных показателей тянет всего на 40 кг, что позволяет не нанимать грузчиков. Широкий ассортимент форм и диаметров только помогает выбрать нужные элементы. Например, для обустройства частной канализации временного типа вполне подойдет диаметр от 350 мм, промышленные же системы комплектуются трубами не менее 1-1,5 м диаметра. При необходимости, можно купить или дозаказать вставки из пластика, которые еще более упростят процесс монтажа, ремонта или подновления старого колодезного сруба. Наличие специального замка или резьбового соединения – дополнительный плюс. Достаточно накрутить один фрагмент на другой и готов герметичный «рукав» для септиков, чего никогда не дадут бетонные кольца. А закрепить и усилить эффект позволит любой стандартный герметик.

Подводя итоги, можно выделить следующие преимущества, которыми обладают ПВХ кольца для колодцев:

Легкость веса, простота в установке, отсутствие необходимости применения тяжелой спецтехники;
Экономия средств – даже самые распространенные сборные вставки стоят намного меньше, нежели стандартные бетонные кольца;
100% герметичность;
Простота ремонтных работ. Для подновления или полного демонтажа не требуется откачка воды;
Универсальность. Посредством пластиковой вставки легко реставрировать старый деревянный колодец или с бетонными кольцами. Элементы продаются разных размеров, и поэтому с подбором материала не возникнет проблем;
Длительный срок эксплуатации (от 50 лет). Причем во весь период не нужно постоянно обновлять и проверять кольца – пластик прочен и не требует замены;
Экологичность. Несмотря на искусственные составляющие, пластиковые кольца не выделяют в воду вредных веществ при остывании или нагревании, поэтому вода всегда останется вкусной и чистой.

Отдельно нужно сказать о незаменимости именно пластика при обустройстве канализации или септика для сохранения экосиса. Гигроскопичность бетона, его способность к деформации и разрушению рано или поздно приведет к тому, что отходы начнут просачиваться в грунт, неизбежно портя экосис. С пластиком такого произойти не может! Поэтому, если участок небольшой, возможности соблюдать установленные стандарты (обустройство колодца на расстоянии не менее 15 метров от выгребных ям, канализаций, туалетов) нет, вариантов кроме пластика практически не существует.

Установка бетонных колец

Для вертикальной установки бетонных колец в землю применяют машинные и ручные методы, существующая спецтехника позволяет проделывать в грунте круглые отверстия под любой стандартный наружный диаметр колодца – для этого используются специальные буры или насадки в виде горизонтальных ножей. Домовладельцы, которым не по карману заказ специальной техники, нередко обращаются к услугам частных мастеров (шабашников) которые монтируют бетонные колодцы для канализации ручным методом.

При проведении работ применяются две технологии: в первом случае вырывают глубокую яму и опускают в нее кольца, используя лебедку или удерживая их руками с помощью веревок, привязанных к монтажным крюкам. Второй метод состоит к установке кольца на его рабочее место и выкапывании земли изнутри, при этом по мере углубления изделие опускается вниз под собственным весом.

На индивидуальных участках бетонные колодцы обычно ставят после септика, используя их для дренажа (отвода) очищенных стоков глубоко под землю, поэтому перед началом работ приобретают крупнозернистый, мелкозернистый песок и щебень, которые служат фильтрующей подушкой для отводимых стоков. Обычно канализация из ЖБ колец для дренажа на участке имеет невысокую глубину – для ее устройства понадобятся два или три кольца без дна, верх можно накрыть крышкой с люком.

Рис. 8 Опорные и доборные кольца ЖБИ для канализации – прайс-лист

Самостоятельное устройство колодца канализации из бетонных колец ручным методом проводят по следующей технологии:

Прорывают шахту нужной глубины одним из описанных выше методов, их можно совместить, вырыв снаружи яму высотой одного кольца, а после его установки на место, далее копая землю изнутри – элемент начнет опускаться под собственным весом. При проведении работ обязательно отслеживают вертикаль подвешенным снаружи отвесом или строительным уровнем. Глубина дренажного колодца определяется индивидуально и зависит от трудоемкости проводимых работ (важен вес кольцевых элементов), финансовых средств, обычно количество бетонных колец не превышает трех при стандартной высоте 890 мм, диаметр бетонного кольца выбирают 1000 или 1250 мм.
Для вкапывания колодцев удобнее использовать изделия с замком и металлическими ушами, за которые цепляют веревки, после установки первого элемента уши обрезают, и на него помещают следующий. При замковом соединении между кольцами не помещают какие-либо материалы, если торцы плоские, их устанавливают на цементно-песчаный раствор.
После монтажа бетонного колодца на дно насыпают мелкозернистый, крупнозернистый речной песок (толщина подушки около 300 мм) и щебень (слой не менее 400 мм), в боковой стенке пробивают перфоратором отверстие, устанавливая в него наружную канализационную трубу, щели замазывают цементным раствором.
Зарывают кольца под канализацию вручную поднятой землей, поверх проема помещают круглую плиту с люком, который закрывают легкой полимерной крышкой.

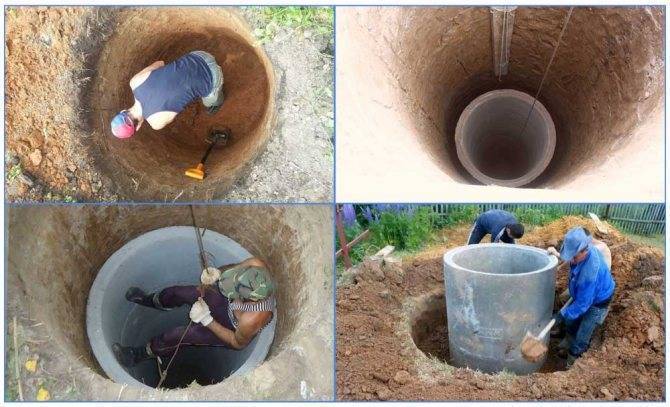

Рис. 9 Установка бетонных колец для канализации – основные этапы

Виды канализационных колодцев

Разновидности смотровых колодцев выделяют, исходя из двух факторов:

основной функции и места монтажа;
материала изготовления.

Согласно первому фактору существуют линейные, узловые, поворотные и перепадные виды. Они одинаково применяемы и к бытовым, и к промышленным коммуникативным системам. Это значит, что любой из названных видов при необходимости (например, в связи с большой протяженностью канализационного трубопровода) можно установить у себя на загородном участке.

Галерея изображений
Фото из
Установка линейных смотровых колодцев в системах канализации выполняется на прямых участках трубопровода через регламентированное СНиП 2.04.03-85 расстояние

Расстояние между соседними смотровыми колодцами зависит от сложности рельефа и от диаметра трубопровода

В местах смены направления трубопровода устанавливаются поворотные смотровые колодцы, отличающиеся от линейного типа формой донного лотка

Форма лотка, расположенного внутри поворотного колодца, имеет плавные очертания, угол поворота не превышает 90°

В точках слияния двух или трех канализационных веток устанавливается узловой пункт, из которого выходит одна канализационная труба

Устройство контрольной разновидности смотрового колодца производится в местах подключения дворовой или квартальной системы к централизованной сети

На начальных участках системы, в местах вероятного замедления течения стоков, сооружают промывные колодцы, предназначенные для борьбы с образованием осадка

На участках резкого изменения рельефа, расположения подземных объектов, которые требуется обойти, и там, где необходимо снижение скорости движения сточных масс, ставят перепадный вид

Пластиковый смотровой колодец линейный

Смотровой колодец сетевой сплавной канализации

Поворотный канализационный пункт из бетонного кольца

Специфика устройства поворотного пункта канализации

Узловая категория смотрового колодца

Контрольный тип колодца канализации

Промывной смотровой вариант

Смотровой перепадный колодец

Линейные устанавливают на прямом трубопроводе. Они снабжены одной парой патрубков или отверстий для выхода, которые расположены напротив друг друга. Такие колодцы необходимы, даже если нет предпосылок к возникновению аварийной ситуации, однако участок признан достаточно длинным (по СНиП – от 35 м до 300 м).

Поворотные типы, как видно из названия, монтируют на поворачивающих в сторону трубопроводах. Действует общее правило: угол поворота не должен превышать 90 º, то есть не должен быть острым. Патрубки (отверстия) находятся не на одной линии, а в местах, зависящих от угла поворота, однако на одном уровне по высоте.

На схеме показаны три вида смотровых колодцев, отличающиеся своей конструкцией. Врезка труб осуществляется в патрубки, расположенные с разных сторон, в зависимости от выполняемой функции (линейный, поворотный и узловой типы) (+)

Узловые модели монтируют на местах пересечений двух и более трубопроводов, а также там, где центральная линия имеет ответвления. Колодцы отличаются конструкционно наличием дополнительных патрубков (отверстий). Как правило, все входы/выходы находятся на одном уровне.

Смотровое дренажное сооружение сборного типа из бетонных колец. Важным условием эксплуатации является тщательная герметизация стыков и швов для исключения проникновения паводковых вод

Перепадные служат для повышения либо понижения потока, поэтому патрубки располагаются на разных уровнях: подводящий обычно выше, ближе к горловине, отводящий – внизу. К устройству перепадных колодцев прибегают также при необходимости снизить скорость транспортировки стоков.

Несмотря на функциональные и конструкционные различия, все типы колодцев очень похожи. Их изготавливают из различных материалов. Изначально лучшими считались камень и кирпич, сейчас каменных сооружений практически не осталось. На замену им пришли практичные и более легкие в монтаже бетонные аналоги.

Полимерные сборные конструкции собираются по тому же принципу, что и бетонные: рассчитывается количество колец, подбирается по диаметру основание и горловина

На заводах ЖБИ выпускают стандартные детали, из которых при монтаже складывают отдельные камеры: просто устанавливают отдельные элементы друг на друга, затем герметизируют швы.

Современный аналог бетонных колодцев – полимерные модели, которые представляют собой гофрированные емкости и отличаются особой прочностью и герметичностью.
