Пластиковые бутылки в качестве теплоаккумулятора

Содержание

Как и из чего сделать буферную емкость

Теплоаккумулятор изготавливают по чертежу заводского бака. Внутреннее устройство полностью идентично. Бак состоит из следующих узлов:

  • внутренняя емкость;

слой теплоизоляции; наружная защитная оболочка; теплообменник для емкости, обычно медный змеевик; регулирующая и запорная арматура: сливной кран, предохранительный клапан, воздушный клапан, термометр.

Чтобы изготовить буферную емкость самостоятельно достаточно собрать аккумулятор подобно заводскому модулю. Следует помнить, что для разных систем отопления (открытого и закрытого типа), требуются баки разной конструкции. Также будет необходимо подобрать материал для изготовления и утепления емкости.

Тип конструкции теплонакопителя

Существует несколько видов емкостей, классифицирующийся по форме и устройству. Самодельные баки теплоаккумуляторы бывают:

  • Цилиндрические — классическая конструкция, используемая при изготовлении накопителей в заводских условиях. Форма имеет множество преимуществ: выдерживает тепловую нагрузку, гидроудары. Практична для закрытых систем отопления с высоким давлением в трубопроводе. Главный недостаток в том, что бак цилиндрической формы трудно изготовить.

Прямоугольные — при производстве используют металл толщиной в 2 мм. Для упрочнения конструкции буферной ёмкости, приваривают уголки (рёбра жёсткости), стягивая противоположные стенки между собой. Прямоугольная форма теплоаккумулятора хуже справляется с давлением. Общее требование при установке: монтаж накопителя выше расположения радиаторов.Прямоугольная конструкция бака широко распространена благодаря простоте сборки. Чтобы снизить нагрузку на стенки аккумулятора, в систему отопления врезают воздухоотводчик и сбросовый клапан. При закипании теплоносителя (частое явление твердотопливных котлов), арматура предотвратит возникновение аварийного давления.

Для самотечной системы отопления подойдет только открытый буферный бак. Отличие в конструкции: наличие патрубка в верхней части емкости, сообщающегося с атмосферой.

Материал для изготовления аккумуляторного бака

Вариантов для изготовления множество. Наиболее распространенные:

  • Бак из нержавейки — металл и сварные работы стоят дорого. По причине дороговизны нержавеющая сталь практически не используется, кроме случаев применения уже готовых емкостей.

Пластиковые бочки — важное условие эксплуатации, чтобы материал мог выдержать нагрев до 100°С. Для укрепления корпуса можно сделать окантовку из металлических полос.
Буферная емкость из «еврокуба» — применять не рекомендуется. Причина проста, максимальная температура нагрева резервуара всего 70°С. При перегреве теплоносителя стенки деформируются дадут течь. Но как видно из видео, делают теплоаккумуляторы и из «еврокубов».

Алюминиевая ёмкость — используют уже готовые резервуары с достаточным объемом. Изготовить бак из алюминия самостоятельно получится только при наличии должной квалификации сварщика. Не все профессиональные мастера берутся за обработку этого металла.
Теплоаккумулятор из бочек (металлических) — недостатки: тонкостенная сталь, плоские крышки. Хорошая альтернатива, взять заготовку стальной трубы и изготовить бак приварив дно и верхнюю часть.
Стальная емкость под теплоаккумулятор (цилиндрическая) — оптимальный вариант, требующий минимального количества материальных затрат. Делается из листового железа от 2 мм и толще.

Кроме изготовления сварной конструкции бака используют уже готовые емкости. Подойдут: старые бойлеры, ресиверы, емкости для хранения жидкого азота, баллоны под сжиженный газ и т.п.

Как утеплить буферную емкость

В заводских накопителях изоляцию прокладывают между внутренним баком и внешним кожухом. В самодельных буферных емкостях для твердотопливного котла используется тот же метод теплоизоляции.

Утеплению подлежат стенки теплоаккумулятора. Рекомендуют использовать минеральную или базальтовую вату толщиной не менее 6-8 см. С ватой легко работать. Минеральная теплоизоляция бака пропускает влагу и конденсат (дышит), не скапливая жидкость внутри волокон.

Еще один плюс. Как показывает практика, буферные емкости, утепленные ватой, не любят мыши. При изоляции пенопластом или пенополистиролом грызуны не редко селятся внутри теплоизолирующего слоя. Появившиеся дырки приводят к быстрой потере тепла и снижению КПД накопителя.

5 Изготовление бака своими руками

Благодаря простоте конструкции теплового аккумулятора изготовить его самостоятельно не составит труда. Сделать его можно из подручных материалов, а для такой работы не придется использовать какой-либо сложный дорогостоящий профессиональный инструмент. Чертежи буферной емкости для отопления своими руками можно с лёгкостью отыскать в сети интернет.

Алгоритм действий следующий:

  1. 1. За основу можно взять стальную бочку еврокуб или аналогичные по размерам ёмкости. В качестве теплообменника используют медную трубку диаметром 20−30 миллиметров и длиной от 8 до 15 метров. Трубка сгибается в спираль и устанавливается внутри резервуара.
  2. 2. В верхней части теплоаккумулятора делают отверстие, куда выводят патрубок, необходимый для выхода горячей воды. Внизу бака проделывают аналогичное отверстие, которое используется для слива холодной жидкости. Каждый отвод оснащается краном, позволяющим перекрывать движение теплоносителя, поступающего в накопительный резервуар.
  3. 3. Готовая металлическая емкость и вваренные в неё патрубки проверяются на герметичность. Для этого бочку заполняют водой и осматривают на предмет протечек. Если утечки жидкости не установлено, можно переходить к утеплению самодельного теплоаккумулятора.
  4. 4. Перед тем как приступать непосредственно к утеплению внешней поверхности емкости, необходимо зачистить ее от заусениц и обезжирить. Металл грунтуется и окрашивается порошковой термостойкой краской. Такая обработка позволит защитить готовую емкость от коррозии.
  5. 5. Для утепления резервуара может использоваться рулонная базальтовая вата толщиной 8 миллиметров. Ее крепят скотчем или шнурами-бечевками. Для повышения эффективности выполненного утепления сверху базальтовую вату можно укрыть фольгированной пленкой.
  6. 6. Внешний слой теплоаккумулятора выполняется из синтетики, кожзаменителя или аналогичных материалов. В чехле вырезают отверстия под отводные патрубки, после чего емкость подключается к отопительной системе и котлу.

Сделав теплоаккумулятор для котлов отопления своими руками, можно повысить эффективность работы автономного оборудования, сократив расходы на обогрев частного дома. На сегодняшний день существует несколько различных типов теплоаккумуляторов, выбор которых будет зависеть от особенностей отопительных котлов и конструкции используемой в доме системы обогрева. Можно с легкостью подобрать различные по своей конструкции и объему теплоаккумуляторы, а благодаря их простой конструкции выполнить такой резервуар не составит труда.

как сделать грунтовый тепловой аккумулятор

Алексей Шимко

пишет: Теплый пол, запитанный от солнечного коллектора и промежуточного гидроаккумулятора тепла, будет на другом уровне пола.

Алексей Шимко

пишет: 70 см.

Алексей Шимко

пишет: Тепло из под фундамента не забирается, а наоборот запасается. В коньке крыши будет стоять вентилятор, который будет закачивать теплый воздух в аккумулятор, и возвращать остывший воздух обратно под крышу.

Александр Крымчак Вегетарий — Умная теплица

пишет: классная тема, вы достроили? работает система?

Валера Мячин

пишет: через сколько лет окупиться такая система?

Пластиковые бутылки в качестве теплоаккумулятора

«Лежебока» представляет собой длиннющий плотный полиэтиленовый рукав темного цвета, с одной стороны которого размещается отверстие с винтообразной вырезкой, снабженное закручивающимся колпачком. Длина рукава составляет 4 м, ширина – 21 см. После заполнения водой ширина изделия уменьшится приблизительно до 15 см.

Популярные статьи  Коптильня холодного копчения своими руками — чертежи, размеры и инструкция по строительству

Пластиковые бутылки в качестве теплоаккумулятора

Через отверстие вовнутрь заливают воду, причем треть рукава оставляют пустым. По возможности спускают воздух, завинчивают колпачок и укладывают рукав в междурядье. Работает он самостоятельно: днем черная пленка поглощает тепло и отдает его воде, ночью тепло потихоньку возвращается в атмосферу.

Использование теплоаккумуляторов

  1. Белый цвет означает, что в топку подается чересчур большой объем воздуха и значительная часть тепла, которое могло бы быть усвоено, вылетает вместе с ним в дымоход.
  2. Желтый цвет говорит о том, что топливо сгорает в оптимальном режиме: КПД котла в это время является максимальным, а выхлоп – наиболее экологичным. Котел проектируется так, чтобы на номинальной мощности он работал именно в таком режиме.
  3. Красный цвет говорит о недостатке кислорода: топливо горит дольше и с меньшей теплоотдачей, но КПД при этом сильно падает, а в выхлопе содержится много тяжелых углеводородных радикалов (недоокисленные части молекул топлива) и большое количество угарного газа.

Приобретая котел, мы подбираем его мощность в расчете на самую низкую температуру, которая может наблюдаться в нашем регионе. И в сильный мороз отопитель работает на номинальной мощности, при которой топливо сгорает в оптимальном режиме. Но экстремальные холода царствуют недолго, и в остальное время заслонку приходится перекрывать, уменьшая теплоотдачу. При этом режим горения превращается из оптимального в наименее выгодный.

Владельцам русских печей такая проблема не знакома: данный агрегат всегда протапливается в оптимальном режиме, а избыток тепла накапливается кирпичным массивом и затем в течение долгого времени постепенно отдается в помещение.

Хорошо бы такую тактику применить и для стального или чугунного котла, но стенки таких приборов не обладают достаточной теплоемкостью. Остается только одно: создать и подключить к котлу отдельное устройство, способное аккумулировать тепло.

Теплоаккумулятор для котла отопления

Попутно уменьшается объем угарного газа в выбросах, а подкладывать дрова или уголь нужно будет гораздо реже. При этом возможность перегрева и закипания теплоносителя в теплообменнике котла почти полностью исключается.

Не помешает теплоаккумулятор и владельцу электрического котла. Ночью, как известно, электроэнергия стоит в 3 раза дешевле, чем днем. При наличии теплоаккумулятора можно перейти на дифференцированный тариф и пользоваться электрокотлом только ночью.

Тепличный аккумулятор тепла: как это работает

Аккумулятор тепла для теплиц имеет свой принцип работы, который отличается простотой, удобством. Если речь идет, например, о водяном аккумуляторе, то необходимо внутрь того или другого устройства залить простую воду, на протяжении времени она нагревается от солнца, а в ночное время аккумулятор тепла для парников отдает тепло грядкам с растениями, тем самым обеспечивая их круглосуточно теплом и упрощая процесс выращивания в теплице кабачков и других овощей, фруктов.

Если вы задаетесь вопросом о том, как работает тепличный аккумулятор тепла, то следует понять, что ничего сложного в этом процессе нет. Стоит учитывать только тот фактор, что устройство обязательно должно быть темного цвета, ведь именно темные цвета максимально притягивают лучи солнца.

Что еще годится для аккумуляции тепла для рассады

Вода – это лучший накопитель тепла, но не единственный. Существуют и иные материалы, которые можно применить для защиты рассады от заморозков:

  • кирпичи;
  • плоские камни;
  • бетонные дорожки
  • пластиковые бутылки.

Пластиковые бутылки в качестве теплоаккумулятора

Глина и камень отлично прогреваются и долго отдают энергию. Это их свойство заложено в конструкцию русской и других народных печей. Для гарантированного результата можно сочетать водяной и каменный аккумуляторы.

«Лежебока» не всесилен, но способен поднять ночную температуру в теплице на уровне почвы на 8 градусов. Иными словами, при заморозках минус 5 градусов воздух вокруг рассады сохранит положительную температуру. Уложите парочку толстеньких лежебок в своей теплице, и вам не придется вздрагивать при взгляде на термометр в вечерних сумерках.

Для чего нужен теплоаккумулятор, и как рассчитывается

Не для всех систем отопления теплоаккумулятор является необходимостью. Но вот владельца домов с электрическими или дровяными котлами – есть о чем задуматься.

Давайте для начала глянем на работу дровяного котла. Сразу бросается в глаза выраженная цикличность выработки тепловой энергии с чередованием различных этапов. От полного отсутствия поступления тепла при регулярной обязательной чистке камер и загрузке топки дровами, до максимальной теплоотдачи при выходе на полную мощность. И так далее – по устоявшемуся режиму работы системы.

Получается, что при активном горении дров тепло вырабатывается, скорее всего, с избытком, а при прогорании закладки его явно недостаточно. Теплоаккумулятор в такой ситуации помогает «сгладить эти синусоиды» — избыточное тепло в период активности накапливается, и по необходимости дозировано отдается в контур отопления.

Один из простейших вариантов обвязки твердотопливного котла с теплоаккумулятором

Электрические котлы относят к наиболее удобным и безопасным в эксплуатации, чрезвычайно простым и послушным в управлении. Но высокая стоимость электрической энергии «портит всю картину». Чтобы как-то снизить затраты, наверное, имеет смысл перенести работу электрического котельного оборудования на время действия льготных тарифов – на ночь. То есть в этот отрезок времени «накачивать теплом» теплоаккумулятор, а потом в течение дня постепенно расходовать созданный запас.

Кстати, наличие теплоаккумулятора – это большой плюс для тех, кто намеревается использовать альтернативные источники. Например, при желании к нему подключается и расположенный на крыше солнечный коллектор, который в погожий день может выдать очень существенный приток тепла.

Принцип устройства этого аккумулятора не столь сложен – по сути, это вместительный бак, заполненный водой. За счет высокой теплоёмкости воды он получает возможность накапливать тепло, которое потом рационально используется хорошо настроенной системой отопления.

Но какой объем такой буферной емкости необходим? Это необходимо знать хотя бы из тех соображений, чтобы предусмотреть свободное место в котельной для монтажа подобного крупногабаритного оборудования.

Для расчета имеется специальная формула, на основании которой был составлен онлайн-калькулятор, предлагаемый вниманию читателей.

Пояснения по проведению вычислений

Ля расчета пользователь должен указать в полях калькулятора несколько исходных величин.

Расчетное количество тепла, требуемое для полноценного отопления дома. По идее, хозяева должны располагать такой информацией, если живут в доме не первый год. Если нет, то придётся рассчитать, и с этим мы тоже поможем.

  • Следующий параметр – паспортная мощность имеющегося котла. Следует прочувствовать разницу между этой и предыдущей величинами, так как их частенько путают.
  • Период активности котла.

— Для твердотопливного – это известное владельцам по опыту обслуживания время прогорания дровяной закладки, то есть тот период, когда котел действительно поставляет тепло в общую «копилку».

— Для электрического – промежуток времени, на который запрограммирована работа котла в период действия льготного ночного тарифа.

  • Коэффициент полезного действия котла – придется поискать в техническом описании модели. Иногда пишется сокращенно КПД, иногда обозначается греческой буквой η.
  • Наконец, последние два поля калькулятора – это температурный режим работы системы отопления. То есть – температура в трубе подачи на выходе из котла, и в трубе «обратки» на входе в него.
Популярные статьи  Как правильно клеить самоклеющуюся пленку на мебель без пузырьков?

Вот теперь осталось только нажать на клавишу «РАССЧИТАТЬ…» — и будет выдан результат в литрах и кубических метрах. От этого минимального значения и «пляшут» уже при выборе подходящей модели теплоаккумулятора. Такой прибор гарантированно обеспечит наиболее экономичную работу системы отопления.

Достоинства и недостатки отопления с теплоаккумулятором

Плюсами таких систем являются:

  1. Снижение затрат на энергоносители.
  2. Увеличение КПД отопительной системы.
  3. Отсутствие перегрева.
  4. Снижение количества (периодичности) загрузки твердого топлива в котел.
  5. Тонкая настройка температурного режима в помещениях.
  6. Возможность модернизации (совмещение с системой подачи горячей воды, использование альтернативных источников энергии вместо топлива).

При всех достоинствах отопительное оборудование такого типа имеет и недостатки:

  1. Мощность установленного котла позволяет отапливать площадь, вдвое больше, чем требуется (запас мощности).
  2. Система долго запускается из холодного состояния до вхождения в нормальный рабочий режим.
  3. Ввиду громоздкости оборудования и большого числа комплектующих усложняется транспортировка, размещение и монтаж.
  4. Сохраняется необходимость топливного склада в непосредственной близости от котельной.
  5. Стоимость оборудования и отсутствие быстрой окупаемости затрат, особенно при замене котла.

Последний недостаток успешно решается, если смонтировать теплоаккумулятор своими руками.

Типы отопительных систем с теплоаккумулятором и разным количеством змеевиков

Змеевик играет роль теплообменника, то есть жидкости различных систем не смешиваются между собой, а передача тепла происходит через стенки этой спирали. Изготавливается из меди или нержавеющей стали. Иногда используется черный металл что бы удешевить конструкцию.

Различают четыре основных типа систем:

Без змеевика. Вместо него может быть вмонтирован дополнительный бак меньшего диаметра, подключенный к малому контуру. Передача тепла происходит благодаря физическим свойствам, при котором она поднимается вверх, а холодный теплоноситель опускается в нижнюю часть емкости. Такая система является самой простой и работает только с одним потребителем, например системой отопления и одним источником. Это может быть как твердотопливный котел так и солнечный коллектор. Особенности – минимальная себестоимость, простота монтажа.

С одним змеевиком. Спираль находится внутри основного бака, по ней циркулирует теплоноситель от источника. Энергия передается в накопительную емкость откуда и циркулирует далее к потребителю. Особенности такой системы является не смешивание различных теплоносителей

Это может быть важно если они имеют различные химические составы

Система может работать и в обратном порядке, через змеевик может бить запитана система отопления или ГВС.

С двумя змеевиками. Дополнительный малый контур теплообменника запитан в систему, подключенную к альтернативному источнику энергии. Эта система позволяет использовать более широкий спект оборудования для нагрева теплоносителя.

С тремя спиралями. Предполагается, что в единый отопительный комплекс входит котел на твердом топливе и два альтернативных источника, например, солнечная и геотермальная батареи. Максимальная экономия твердого топлива. Котел может использоваться как дополнительный (резервный).

С дополнительным баком. Существуют системы, в которых включен еще один контур с теплообменником для того, чтобы горячая вода в кране появлялась сразу же после запуска котла, не дожидаясь выхода в оптимальный режим обогрева. Однако в таких системах, запас горячей води ограничен, по его истечению дальнейший прогрев будет проходить медленнее чем через змеевик.

Применение различных типов систем

Отопительные системы, в состав которых входят только твердотопливные котлы применяются, как правило, для обогрева частных домов. Необходимость сооружать угольный (дровяной) склад доставляет неудобство, но такой конфигурации достаточно для отопления в самые суровые морозы.

Системы отопления, в которые включен солнечные коллекторы позволяют экономить до 30% затрат на энергоносители, но не заменить твердотопливный котел. Поэтому ее используют как вспомогательную, тем более что солнце светит не всегда. А вот для того, чтобы дома всегда была вода, мощности достаточно (замещает на 50-90%).

Совмещенные конфигурации предполагают применение газового и твердотопливного котлов. Это удобно при запуске системы в промерзшем здании. Если газовый агрегат подключить к системе горячего водоснабжения, то вода будет всегда. При этом не нужно подбрасывать дрова, достаточно нажать пусковую кнопку газовой горелки. а основную задачу по нагреву води возьмет на себя твердотопливный котел.

Монтаж теплоаккумулятора

Вне зависимости какого типа аккумулирующую емкость вы устанавливаете, вам в любом случае потребуется следующее:

  • Шаровые краны;
  • Циркуляционные насосы;
  • Полипропиленовые трубы различного диаметра;
  • Обратные клапаны;
  • Термодатчики;
  • Клапан сброса давления;
  • Электропроводка;
  • Электронный блок управления насосами;
  • Теплоаккумулятор;
  • Расширительный бачок;
  • Инструменты (различные ключи, паяльник для труб, ФУМ-лента и так далее).

Из СО выливают всю воду или антифриз (его обычно сливают в специальную емкость, так как покупка нового вышла бы слишком накладно).

  1. К верхней открытой части аккумулирующего контура подключается емкость для теплового расширения воды, к ней подсоединяется в обязательном порядке предохранительный клапан, на случай превышения давления в системе.
  2. На патрубки бака монтируют краны. Можно в общем-то этого не делать, но если вы хотите проводить ремонтные работы без слива теплоносителя, то установить шаровые запирающие краны придется.
  3. К нижней выходящей трубе теплоаккумулятора подсоединяется насос.
  4. Напорный вывод системы отопления присоединяют к верхнему выводу теплоаккумулятора.
  5. На этом же участке устанавливают термодатчик и электронный блок управления системой теплового накопителя. Если вы не знаете как настраивать работу блока, то следует обратиться за помощью к специалисту.
  6. К соседнему выводу, находящемуся вверху тепловой емкости, подсоединяют основную части СО по которой циркулирует теплоноситель.
  7. На обратной магистрали аккумулятора подключают 2-ой насос для циркуляции воды. Этот аппарат нужен для перемещения основному отопительному контуру.
  8. Затем встраивают автоматику для регулировки нормального функционирования второго циркуляционного насоса.
  9. Если ваш теплоаккумулятор имеет второй накопительный контур внутри бака, то он также параллельно подключается к СО.
  10. Если дополнительное оборудование и термодатчики не имеют штатных питающих проводов, то вы полняются работы по подключению электропитания.
  11. В последнюю очередь система подключается к заземлению, после чего проводится диагностика усовершенствованной системы отопления и первый запуск.

Выбираем теплоаккумулятор

ТА выбирают проектируя систему отопления. Правильно подобрать теплоаккумулятор помогут инженеры-теплотехники. Но, если невозможно воспользоваться их услугами, придется выбирать самостоятельно. Сделать это не трудно.

Теплоаккумулятор для твердотопливного котла

Главными критериями при подборе этого устройства принято считать следующие :

  • давление в системе отопления;
  • объем буферной емкости;
  • наружные размеры и вес;
  • оснащение дополнительными теплообменниками;
  • возможность установки дополнительных устройств.

Напор воды (давление) в системе отопления — основной показатель. Чем он выше, тем теплее в обогреваемом помещении

Учитывая этот параметр, при выборе теплоаккумулятора для твердотопливных котлов обращается внимание на максимальное давление, которое он способен выдерживать. Теплоаккумулятор для твердотопливного котла, показанный на фото, изготовлен из нержавеющей стали, выдерживает высокое давление воды. Объем буферной емкости

От него зависит способность накопления тепла для системы отопления при работе. Чем он больше, тем больше тепла накопится в емкости. Здесь нужно учитывать, что повышать предел до бесконечности бессмысленно. Но если воды будет меньше нормы, устройство просто не будет выполнять возложенную на него функцию накопления тепла. Поэтому для правильного выбора теплоаккумулятора придется сделать расчет его буферной емкости. Чуть позднее будет показано, как он выполняется

Объем буферной емкости. От него зависит способность накопления тепла для системы отопления при работе. Чем он больше, тем больше тепла накопится в емкости. Здесь нужно учитывать, что повышать предел до бесконечности бессмысленно. Но если воды будет меньше нормы, устройство просто не будет выполнять возложенную на него функцию накопления тепла. Поэтому для правильного выбора теплоаккумулятора придется сделать расчет его буферной емкости. Чуть позднее будет показано, как он выполняется.

Популярные статьи  Какой выбрать распиловочный станок по дереву: ТОП-10 лучших лучших деревообрабатывающих станков для дома и дачи

Наружные размеры и вес. Это тоже важные показатели при выборе ТА. Особенно в уже построенном доме. Когда расчет теплоаккумулятора для отопления произведен, доставка к месту установки осуществлена, возможно возникновение проблемы с самой установкой. По габаритным размерам он может просто не вписаться в стандартный проем двери. Помимо этого, ТА большой емкости (от 500 л.) устанавливаются на отдельный фундамент. Массивное устройство, заполненное водой станет еще тяжелее. Эти нюансы нужно учитывать. Но выход найти легко. В этом случае приобретается два теплоаккумулятора для твердотопливных котлов с суммарным объемом буферных емкостей, равным расчетному для всей системы отопления.

Оснащение дополнительными теплообменниками. При отсутствии в доме системы ГВС, собственного контура подогрева воды в котле, лучше сразу приобрести ТА с дополнительными теплообменниками. Для проживающих в южных районах полезным будет подключение солнечного коллектора к ТА, что станет дополнительным бесплатным источником тепла в доме. Простой расчёт системы отопления покажет, сколько дополнительных теплообменников желательно иметь в теплоаккумуляторе.

Возможность установки дополнительных устройств. Здесь подразумевается установка ТЭНов (трубчатых электрических нагревателей), КИП (контрольно-измерительных приборов), предохранительных клапанов и других устройств, обеспечивающих бесперебойную и безопасную работу буферной емкости в устройстве. Например, в случае аварийного затухания котла, температуру в системе отопления будут поддерживать ТЭНы. В зависимости от объема обогрева помещений комфортной температуры они могут не создать, но размораживание системы предотвратят обязательно

Наличие КИП позволит своевременно обратить внимание на возможные неполадки, возникшие в системе отопления

Важно

Выбирая теплоаккумулятор для отопления заостряйте внимание на его теплоизоляцию. От нее зависит сохранение полученного тепла

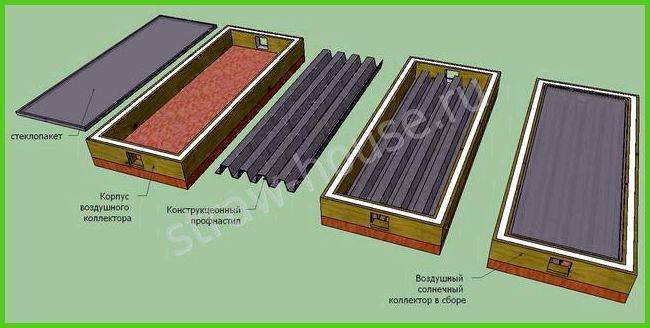

Солнечный воздушный коллектор для теплицы

Пластиковые бутылки в качестве теплоаккумулятора

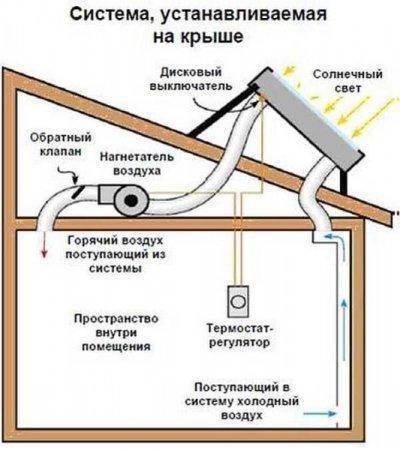

Еще одним прибором, позволяющим более полно использовать энергию солнца при отоплении, является солнечный коллектор для теплицы.Основным его элементом является теплообменник, внутри которого циркулирует воздух из теплицы.

Располагаются солнечные батареи для теплицы снаружи таким образом, чтобы их плоскость была как можно более перпендикулярна лучам солнечного света.

Это позволит избежать отражения лучей и обеспечит почти полный переход их энергии в тепло. Из теплообменника воздух поступает в нагреваемую теплицу.

После передачи тепла грунту и растениям остывший воздух поступает в теплообменник и повторно осуществляется обогрев теплицы солнечными батареями.

Если коллектор действует на принципах естественной циркуляции воздуха, то выходной патрубок теплообменника должен располагаться ниже точки ввода в теплицу. Если же в конструкции солнечного коллектора предусмотрен вентилятор, то относительное расположение теплицы и теплообменника никакой роли не играет.

Отопление теплицы солнечным коллектором во многом отличается от использования теплоаккумуляторов:

  • коллектор работает лишь в дневное время;
  • без дополнительной отопительной системы ночью обогрев теплицы солнечным коллектором невозможен;
  • коллектор не способен накапливать тепловую энергию. Он лишь более эффективно ее распределяет.

Сборка простого теплоаккумулятора

Простейший тепловой накопитель работает по принципу термоса. Стенки установки практически не проводят тепло и позволяют воде оставаться теплой в течение достаточно продолжительного времени.

Для сборки такого агрегата нам понадобятся следующие приспособления:

  • бак. Объем подбирайте индивидуально, по своим потребностям и возможностям. Объективный минимум – 150 л;
  • материал для теплоизоляции. Отлично подходит минеральная вата;
  • клейкая лента;
  • медные трубки для изготовления змеевика;
  • бетонная плита либо доски для опалубки и раствор для заливки.

Теплонакопитель можно собрать на основе железной бочки. Объем, как уже отмечалось, подбирается индивидуально, однако в использовании бака вместительностью меньше 150 л особого смысла нет.

Первый шаг

Подготавливаем бочку к дальнейшей работе. Если это старая емкость, тщательно очищаем ее от различных загрязнений и зачищаем следы коррозии.

Теплоаккумулятор, общий видТеплоаккумулятор, патрубки. 1 — система отопления. 2 — верхний змеевик. 3 — нижний змеевик. 4 — охлаждение ТА. 5 — группа безопасности. 6 — магниевый анодТеплоаккумулятор, патрубки с другой стороны. 1 — термометры Wats. 2 — твердотопливный котел. 3 — термодатчики для контроллера солнечных систем

Второй шаг

Оборачиваем внешние стенки теплоизоляционным материалом. Хорошо подойдет минеральная вата. Окутанную теплоизоляцией бочку дополнительно обматываем скотчем в несколько слоев.

Третий шаг

Окутываем бак фольгированной пленкой. Для фиксации материала также используем клейкую ленту. При желании обшиваем изолированную конструкцию листовым металлом.

Четвертый шаг

Делаем змеевик, по которому будет транспортироваться теплоноситель. Для этого используем медную трубку длиной 8-15 м (зависит от объема выбранной бочки) и диаметром порядка 20-30 м. Сгибаем трубу в спираль и помещаем внутрь бака. Змеевик соединяется с котлом. В дальнейшем эта спираль будет нагреваться и отдавать полученное тепло воде в баке.

ТеплоаккумуляторЗмеевик — теплообменникТрубы довольно неплохо зажимаются между шляпками саморезовПодключение теплообменникаПодключение теплообменникаПодключение теплообменникаУтепление теплоаккумулятора

Пятый шаг

Делаем патрубки в боковых стенках накопителя. Через один патрубок в бак будет поступать холодная вода, через другой выходить горячая. Патрубки оснащаем кранами для быстрого перекрытия циркуляции воды.

Шестой шаг

Устанавливаем тепловой накопитель и выполняем его подключение.

Для лучшего понимания порядка подключения теплоаккумулятора смотрим на схему.

По рассмотренному способу выполняется подключение накопителя к системе обогрева, работающей с использованием 1 котла. В случае применения большего количества отопительных агрегатов, схема существенно усложнится. Систему придется оснастить датчиками давления и температуры, взрывным и предохранительным клапанами и т.д. К сборке подобного агрегата рекомендуется приступать только при наличии соответствующих навыков и должного опыта.

Солнечный воздушный коллектор для теплицы

Солнечный воздушный коллектор для теплицы тоже часто используется. Принцип действия заключается в нагреве воздуха. Этот вид входит в число устройств «аккумуляторы тепла для теплиц», пользуется спросом. Кроме того, те или другие аккумуляторы тепла для теплиц, могут отличаться своими характеристиками, скоростью действия, работы.

Пластиковые бутылки в качестве теплоаккумулятора

Учитывая всю информацию, которая изложена выше, можно сделать вывод о том, что аккумулятор тепла для теплицы является очень полезным изделием, благодаря которому на протяжении круглого года можно получать свежий урожай.

Садоводы или те, у кого есть теплица, обязательно оценят такое устройство по достоинству, в результате чего весь год будут получать удовольствие от сбора урожая, выращивая в теплице редис, помидоры, огурцы и др., а также гордости за то, что именно этот урожай является самостоятельно выращенным. Остается только определится с вариантом этого изделия, которое идеально подойдет для индивидуального случая.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
