Печи с водяным контуром

Если ваш выбор остановился на комбинированной системе, то на некоторые нюансы необходимо обратить особое внимание. Печи кузнецова с водяным отоплением могут быть выполнены в различных вариантах

Это зависит, в первую очередь, от используемых материалов или от того, к какому типу относится главный компонент отопительной системы. Также не стоит забывать о том, что необходимо соблюдать некоторые строительные требования или технические нюансы, так как даже незначительная ошибка может привести к неисправности всей системы отопления.

Котел нужно монтировать таким образом, чтобы он полностью был размешен в топке. Котел должен быть изготовлен в П-образной форме, а основным материалом для изготовления должно быть листовое железо или трубы. Все компоненты котла являются пустотелыми, так как их главное предназначение – это отбор тепла.

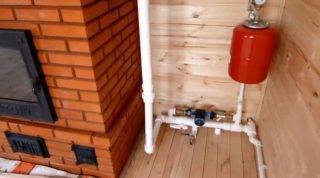

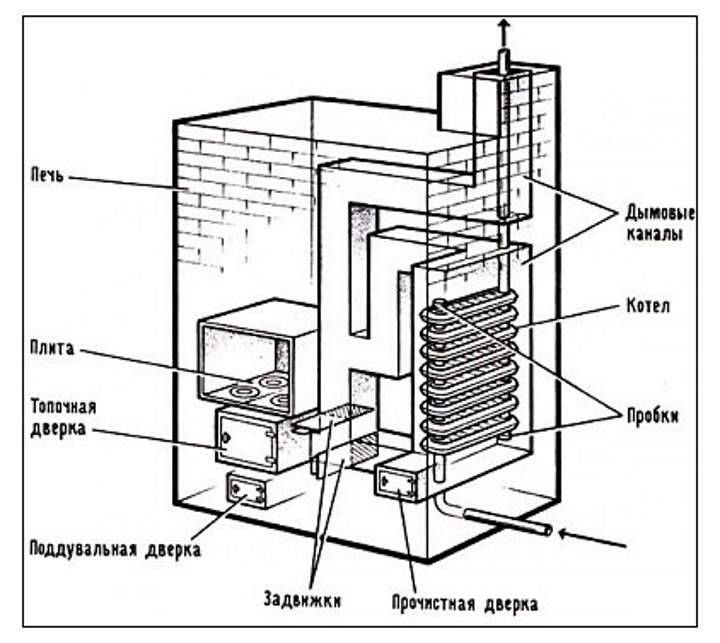

Печь с котлом водяного отопления

Внимания требуют и такие нюансы как:

  • Габариты. Некоторые по ошибке полагают, что для обогрева большого дома требуется и крупногабаритное устройство. Однако это далеко не так. Чтобы обогреть дом с площадью, равной примерно 200 кв. метров, нужен котел с такими размерами, как 75х50х30 см. Можно повысить производительность котла на 50%, если установить насос. Такое устройство необходимо, чтобы обеспечить принудительную циркуляцию теплоносителя.
  • Котел. Форма этого устройства сделана таким способом, чтобы обогревать как можно большую поверхность. Котел нужно установить в самом центре очага. Если соблюдать данное условие, то можно добиться максимальной эффективности работы печки с водяным отоплением.

Печи с водяным контуром

Кирпичная печь

Конфигурация старинной печки мало приспособлена к тому, чтобы совмещать ее с водяными рубашками, баками, трубами, и прочими элементами водяного отопления. Здесь нужны особые чертежи и схемы.

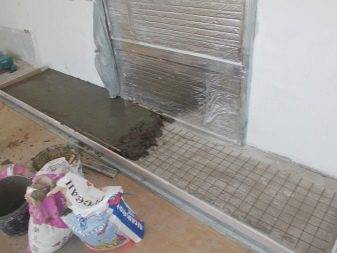

К тому же под кирпичную печь необходимо подводить фундамент, обеспечивать условия для правильной тяги. Эти работы требуют, чтобы мастер имел хорошие навыки каменщика и знания инженера. Иначе вы рискуете отравиться продуктами горения (угарным газом) или попросту развалить дом.

Читайте здесь — Чистка дымохода — пошаговое описание как быстро и просто очистить от сажи дымоход (70 фото и видео)

Основные виды

Сооружая печное водяное отопление, можно пойти по одному из двух путей:

  1. Если в доме уже имеется печь, то необходимо изготовить змеевик для установки внутрь конструкции. Этот прием применяется нечасто по причине своей трудоемкости. В таком случае довольно непросто изготовить топливник под имеющиеся габариты конструкции.
  2. Сооружение тепловой установки своими силами, с учетом размеров регистра. Если все сделать правильно, гарантируется надежность и долговечность службы печи. Сугубого внимания заслуживают внутренние размеры рубашки. Ее толщина должна начинаться от 4-5 см, во избежание угрозы закипания воды. Чтобы уберечься от проблем с циркуляцией теплоносителя, обычно монтируют подходящую помпу.
  3. При выборе толщины стенок за ориентир берутся теплотворные возможности выбранного топлива. Если в качестве энергоносителей предполагается использовать исключительно дрова, то достаточно будет и 3-х мм. Если планируется использовать уголь, толщину следует увеличить до 5 мм. Расстояние от регистра для печи до ее стенок рекомендовано в пределах 10-20 мм. Это позволит полностью нивелировать тепловое расширение металлических элементов, сохранив их от преждевременного разрушения.

Компоненты отопительной системы

Чаще всего для жилых домов используются водяные системы отопления. Такой подход к решению задачи является традиционным. У него есть один неоспоримый плюс — это универсальность. Тепло проходит во все уголки помещения благодаря особому свойству теплоносителя. Нагрев его доступен при помощи различных энергоносителей. Также водяная система позволяет обустраивать комбинированные виды отопления, когда энергоносителей несколько, и все они отличаются по свойствам. Любую систему отопления можно условно поделить на такие составные компоненты:

  • источник тепла;
  • сеть труб с арматурой и дополнительным оборудованием;
  • отопительные радиаторы и теплые полы.

Чтобы урегулировать работу теплоносителя, используется запорно-регулирующая арматура и дополнительное оборудование. Последнее объединяет такие элементы:

  • циркуляционный насос;
  • гидрострелка;
  • расширительный бак;
  • распределительный коллектор;
  • буферная емкость;
  • средства и приборы, необходимые для автоматизации;
  • бойлер косвенного нагрева.

Дополнительные объемы воды могут создать определенное давление на области соединения, если она находится в замкнутом пространстве. Чтобы избежать такой ситуации, в сети устанавливается расширительная емкость. Она берёт на себя всю лишнюю воду. Выделяют ёмкости мембранного и открытого типа.

Бойлер косвенного нагрева — это особый резервуар, оснащенный змеевиком. Нагрев воды для бытовых нужд осуществляется здесь непосредственно от теплоносителя. Чтобы контролировать показатели давления воды и температуры, устанавливается манометр. Контроль над показателями теплоносителя осуществляется при помощи автоматизированных средств, контроллеров и датчиков.

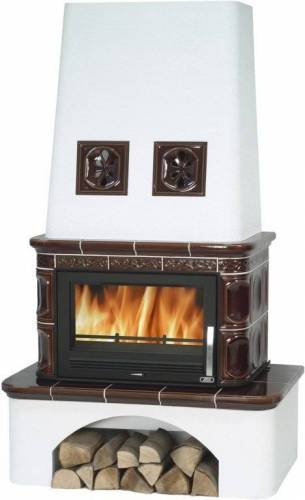

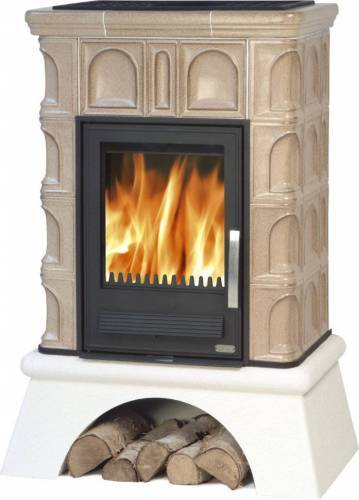

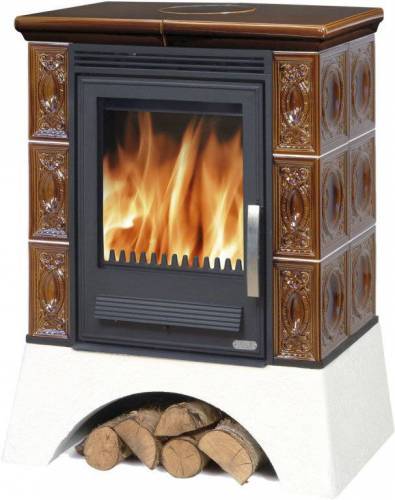

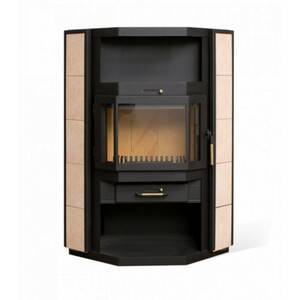

Лучшие печи-камины длительного горения с водяным контуром

MBS Thermo Vesta plus

Предназначается для теплоснабжения помещений оборудованных водяными системами обогрева. Печь можно подключить Печи с водяным контуромк системе в тандеме с твердотопливным котлом или в самостоятельном режиме.

Максимально возможная температура воды внутри теплообменника — 90°C.

Печь производится из чугуна и стали высокого качества. Наружное эмалевое покрытие отличается особым эстетизмом и долго сохраняет привлекательный вид.

Имеется сплошная варочная поверхность из чугуна.

Быстрый прогрев помещения обеспечивается конвекцией. Ящик для золы можно выдвигать непосредственно во время растопки, что упрощает уход.

Характеристики:

  • мощность: 11 кВт;
  • КПД — 83%;
  • варочная плита — есть;
  • расположение: пристенное;
  • площадь обогрева — до 110м2;
  • дымоход: 150мм, ;
  • материал: сталь, чугун, керамические изразцы, шамот;
  • тип стекла: прямое;
  • габариты: 90*46*44см;
  • вес: 91,5кг.

Достоинства:

  • дизайн;
  • качество сборки;
  • высокая эффективность и длительное сохранение тепла.

Недостатки:

внутрення поверхность топки может потребовать замены уже через пару лет использования.

MBS VULKAN

Дровяная печь-камин может обогреть большие помещения, имея при этом компактные габариты. Прекрасно подойдет для Печи с водяным контуромиспользования в дачном доме за городом.

Поможет организовать автономное отопление или дополнить существующее.

Топка объемная, при этом топливо расходуется в режиме экономии.

С печью MBS Вулкан Термо жилище станет не только неповторимым по атмосфере, но и более уютным. Есть режимы интенсивного прогрева или тления.

Характеристики:

  • мощность: 24 кВт;
  • КПД — 83%;
  • варочная плита — есть;
  • расположение: пристенное;
  • площадь обогрева — до 140м2;
  • дымоход: 120мм, ;
  • материал: сталь, чугун;
  • тип стекла: прямое;
  • габариты: 65*78*64,5см;
  • вес: 151кг.

Достоинства:

  • удобство растопки и ухода;
  • высокая надежность;
  • скорость прогрева помещения;
  • экономия топлива.

Недостатки:

отсутствуют.

Romotop GRANADA

Печь отличается современным внешним оформлением, качеством изготовления и использует инновационный метод сжигания древесины.

Корпус выполнен из стали с облицовкой декоративной плиткой. Печи из стали быстрее прогревают воздух — уже спустя 15 минут после растопки.

В топочной камере установлен шамот, выдерживающий до 1300 градусов. Камера топки отделена от корпуса для снижения риска пожара и продления срока службы самой печи.

Характеристики:

  • мощность: 13 кВт;
  • расположение: пристенное;
  • площадь обогрева — до 130м2;
  • дымоход: 150мм, ;
  • материал: сталь, керамика;
  • тип стекла: прямое;
  • габариты: 125*50*56см;
  • вес: 254кг.

Достоинства:

  • современное оформление;
  • богатый выбор расцветок корпуса;
  • эффективность нагрева.

Недостатки:

высокая стоимость.

МЕТА Печора Аква

Печора одина из самых эффективных печей-каминов, которая сможет эффективно отопить большой дом. Установка Печи с водяным контуромподключается к радиаторам отопления.

Популярные статьи  Как сделать пуфик в османском стиле

Прогревается печь за считанные минуты, а сам очаг камина изготавливается из негорючих материалов, основным является нержавеющая сталь. Если необходимо обогреть небольшое помещение, данная модель подойдёт и для этого.

Тогда ее можно не подключать к водяному контуру отопления, мощности воздушного обогрева будет достаточно. Нельзя подключать печь к радиаторам отопления если в батареях нет воды.

Характеристики:

  • мощность: 9 кВт;
  • расположение: пристенное;
  • площадь обогрева — до 90м2;
  • дымоход: 150мм, ;
  • материал: сталь, керамика;
  • тип стекла: прямое;
  • габариты: 104*75*49см;
  • вес:155кг.

Достоинства:

  • не занимает много места;
  • экономный расход дров;
  • режим тления.

Недостатки:

быстро остывает.

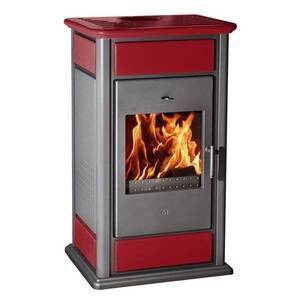

EdilKamin Warm CS

Печь относится к новому поколению. В зависимости от площади помещения можно выбрать комплектацию Warm Base или Warm Печи с водяным контуромScaldavivande.

Данная печь может не только обогревать жилище, но и обеспечивать горячее водоснабжение.

Дизайн в классическом деревенском стиле, но впишется и в современный интерьер. Торцы, фасад и основание — чугунные, очаг — из стали, облицовка из керамики.

Характеристики:

  • мощность: 14 кВт;
  • расположение: пристенное;
  • площадь обогрева — до 140м2;
  • дымоход: 150мм, ;
  • материал: чугун, сталь, керамика;
  • тип стекла: прямое;
  • габариты: 108*56*51,5см;
  • вес: 253кг.

Достоинства:

  • эффективность;
  • отопление и горячая вода;
  • надежные комплектующие;
  • идеальная сборка.

Недостатки:

высокая стоимость.

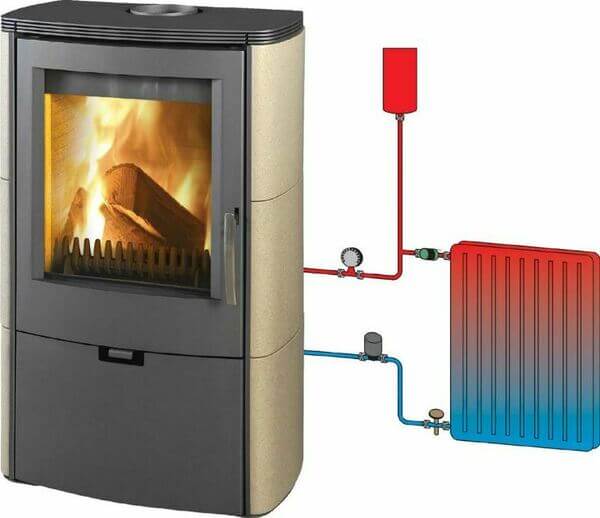

Принцип работы печки с водяными контурами

Теплоноситель нагревается в теплообменнике и расходится по радиаторам с помощью циркуляционного насоса

Принцип работы печи для дома с водяным отоплением заключается в нагреве теплоносителя в процессе сгорания топлива. После этого он распространяется по трубопроводу, от которого тепло отдается в окружающее пространство.

Теплообменник находится внутри печки. Использовать устройство можно в качестве главного источника тепла или дополнительного. Причем аппарат обеспечивает не только отопление, но и горячее водоснабжение. Такая печь более рационально использует и распределяет тепло.

Делаем контур для стальной печки

Чтобы изготовить теплообменник самоварного типа на дымоход, подберите 2 трубы: одна по диаметру должна равняться размеру патрубка печки, а вторая – на 3—4 см больше (например, 102 и 133 мм).

Печи с водяным контуром

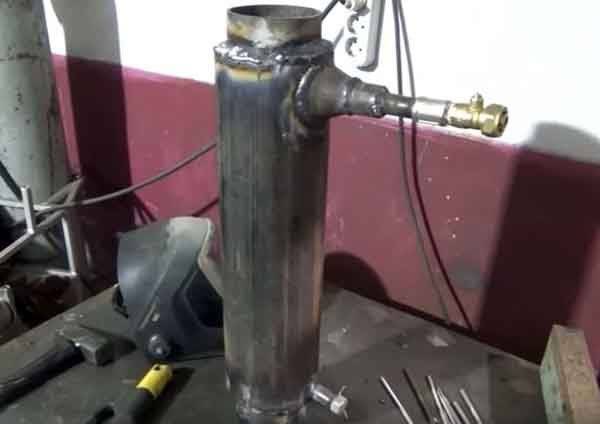

Самодельный теплообменник самоварного типа

Дальше действуйте в таком порядке:

  1. Определите теплообменную площадь, как описано в предыдущем разделе, после чего отрежьте обе трубы по расчетному размеру.
  2. В кожухе водяной рубашки проделайте 2 отверстия 20—30 мм и приварите к ним патрубки подачи и обратки с резьбами.
  3. Вставьте одну трубу в другую и сварите между собой, сделав перемычки из стальной полосы. Из нее же изготовьте верхнюю и нижнюю крышку для самодельного водяного контура.
  4. Проверьте агрегат на герметичность и установите на дымоход как можно ближе к масляной или дровяной печи. Больше подробностей об изготовлении показано на видео.

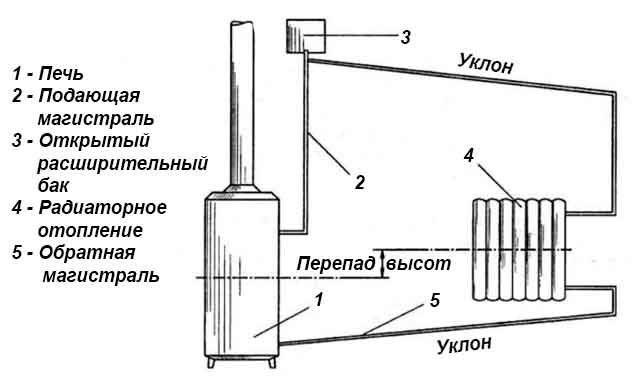

В отличие от внутренних водяных контуров, экономайзер без проблем подключается к различным системам отопления – с принудительной и естественной циркуляцией теплоносителя

Во втором случае важно выполнить уклон магистралей 2 мм на 1 м. п

трубы и поставить в верхней точке открытый расширительный бак.

Печи с водяным контуром

С водяным контуром или без?

Без радиаторов можно обойтись в небольшом 1 – 2 комнатном доме, если обеспечить хорошую циркуляцию воздуха или расположить отопительный прибор в обеих комнатах. Но даже тогда трудно уберечь стены от промерзания в углах.

Воздержаться от установки водяного контура стоит и в том случае, если жильё периодически остаётся без хозяина (но и для этого есть альтернативные решения – современная техника позволяет задавать экономичные режимы, поддерживающие t на отметке около +5 °C без участия человека).

Разводка труб с теплоносителем позволят обогреть все комнаты в доме, распределяет тепло более равномерно. Большинство котлов длительного горения оснащены хорошими встроенными теплообменниками, которые легко подключать к отопительной системе дома.

Особенности устройств

Печь-камином с встроенным водяным контуром – это камера из стали с различной толщиной стенок. В закрытой системе показатель составит 6 миллиметров, в открытой — 4 миллиметра.

Между стенок монтируются трубки теплообменника для циркуляции жидкого теплоносителя. Для возможности контролировать температуру в печи ставят термодатчики.

Приток в топочную камеру воздуха обычно регулируется вручную.

ОБРАТИТЕ ВНИМАНИЕ!Наружное оформление может выполняться с использованием различных материалов, чтобы в полной мере соответствовать общей стилистике интерьера. В летний период подобное оборудование может использоваться только в целях подогрева воды

В летний период подобное оборудование может использоваться только в целях подогрева воды.

Печи с водяным контуром

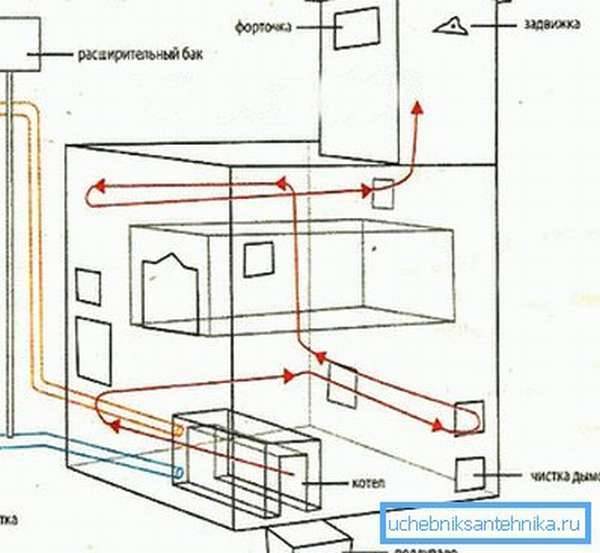

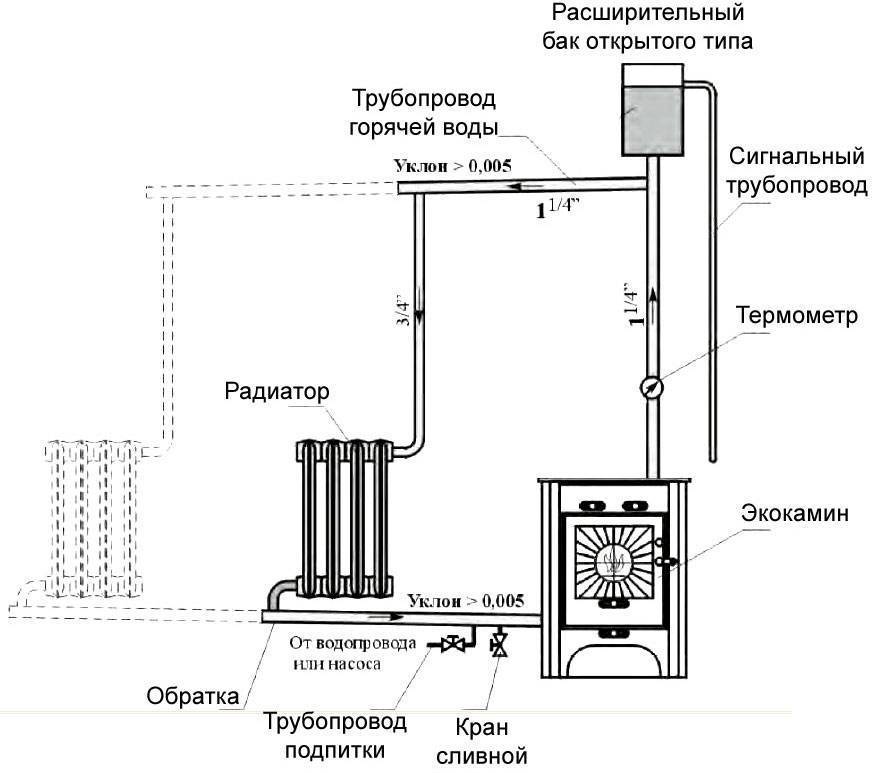

Устройство водяного отопления

Печи с водяным контуромРасширительный бачок закрытого типа в системе печного отопления с водяным контуром

Выбор печи и сооружение всей системы осуществляется еще на этапе планирования и возведения самого дома. Для большинства моделей требуется сооружение дополнительного фундамента. Отопление на основе печи с водяным контуром состоит из таких компонентов:

  • печной конструкции;
  • теплообменника (он располагается внутри топки или вокруг нее, а также в форме змеевика вокруг дымохода);
  • контура с теплоносителем, радиаторов;
  • расширительного бака, который лучше располагать на чердаке.

В отдельных случаях контур отопления оснащается циркуляционным насосом. Установка аккумулятора тепла позволит увеличить КПД печки.

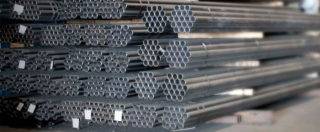

Выбор труб

Печи с водяным контуромВ печи трудно контролировать температуру воды, поэтому трубы выбирают металлические

Использование печи с водяным контуром для отопления дома предусматривает применение радиаторов и труб. Подходят не только чугунные или стальные элементы, но и металлопластиковые, полипропиленовые. Однако тут есть некоторые особенности. Так как для отопления используются дрова и присутствует открытое пламя, жидкость в змеевике может закипеть. В таких условиях металлопластиковые трубы не выдерживают длительное время. Лучше применять изделия из нержавеющей стали.

Еще одной причиной выбора металлических труб является то, что патрубки, которые выходят из печи, сильно разогреваются. В таких условиях пластиковые изделия расплавляются. Трубы, которые подсоединяются непосредственно к патрубкам, должны иметь диаметром 3 см. Для остальных элементов этот показатель составляет 2 см.

Выбор печки

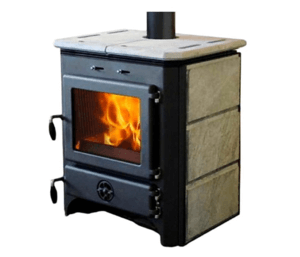

Универсальная печь с варочной поверхностью и отопительным контуром

Выбрать отопительный прибор можно с учетом технических параметров и назначения устройства. По второму признаку устройства бывают:

  • Для отопления. Вырабатываемая тепловая энергия идет только на обогрев помещений. В печи такого типа устанавливается бак-теплообменник.
  • Для приготовления пищи и обогрева жилья. Конструкция аппарата предусматривает дополнительный отсек. Над топочной камерой расположена духовая. Теплообменник может располагаться по бокам топки. На небольших печках может присутствовать только конфорка.

Из технических характеристик учитывается площадь дома, используемое топливо и материал изготовления. Первый параметр предусматривает, что на каждые 10 кв.м. площади сооружения требуется 1-1,2 кВт энергии. При этом высота потолка 2,5-2,7 м.

В виде топлива применяется уголь, торф, пеллеты, дрова. Все они имеют различные характеристики: при сгорании одного и того же объема выделяется разное количество тепла. Также учитывается стоимость топлива и его доступность.

Для изготовления печи используются следующие материалы:

  • Кирпич. Такой вариант имеет большой вес и габариты, поэтому требует дополнительного фундамента при обустройстве. Данная конструкция отдает тепло равномерно и долго. Для кладки печи-камина нужен специалист. Однако кирпичная кладка идеально вписывается в любой интерьер, создает особую атмосферу и уют.
  • Чугун. Для этого материала характерен быстрый нагрев, но он тяжелый и более хрупкий, чем другие. Тут не требуется сооружение отдельного фундамента.
  • Сталь. Представленный вариант пользуется популярностью, так как он легкий, долговечный. Теплоноситель в нем нагревается быстрее.

Теплообменник для топки

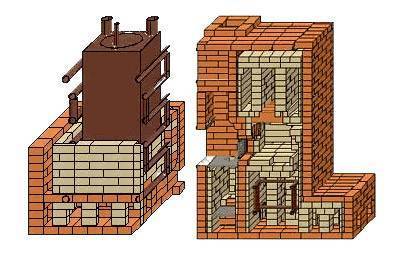

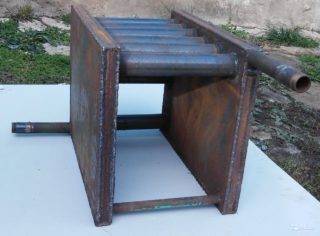

Печи с водяным контуромТеплообменник самодельный для кирпичной печи

Теплообменник – основной элемент печи, поэтому к выбору нужно подходить ответственно. Он может монтироваться в топку, но всегда существует риск утечки теплоносителя. Безопасным вариантом является монтаж теплообменника в колпак дымохода. Данный элемент имеет разную форму и материал изготовления:

  • Из листовой стали. Его можно устанавливать прямо в топку. Толщина материала – 3-4 мм. К нему подводится 2 трубы. Верхняя должна подключаться в самой верхней точке обменника. Внутренний зазор этого элемента не должен быть меньше 3 см. В этом случае можно избежать закипания теплоносителя.
  • Из труб. Элементы могут быть круглыми или прямоугольными. Трубу тоже разрешается устанавливать в топке. Все зависит от конструкции печи. Главным требованием является установка теплообменника так, чтобы он не загораживал дверцу, а закладка дров была свободной.
  • Плоский регистр. Такой вариант чаще устанавливается в дымоходном канале. Теплообменник может прослужить долго, так как он не эксплуатируется в агрессивных условиях. Имеет большие размеры.
Популярные статьи  Сруб бани своими руками: пошаговая инструкция

Правильный выбор теплообменника обеспечит максимальную производительность печки.

Как выбрать и на что обратить внимание?

Какие качества должны присутствовать у отопительного оборудования, чтобы стать надежным источником тепла:

  1. Мощность. Изменяется с размерами топки и габаритами печи. В среднем, для помещения площадью 10 м² требуется 1кВт мощности.
  2. Габариты. Должны вписываться в помещение для установки.
  3. Объем теплоносителя. Складывается из объема труб и радиаторов, зависит от общей протяженности системы и количества батарей. К полученному значению прибавляется еще 10%.
  4. Сечение дымохода. Показатель важен для подбора подходящих элементов конструкции.
  5. Дополнительные опции. Приготовления и подогрев продуктов, легкая очистка стекла, не нагревающиеся ручки и другие удобные в эксплуатации мелочи.

Особенности системы

Обычная печь из кирпича состоит из таких компонентов, как камера для топки, зольник, колосники и дымоотводы. Эти компоненты простой русской печи наверняка знакомы любому жителю деревни. В визуальном плане современные типы печей практически ничем не отличаются от традиционных деревенских конструкций.

Основные характеристики печей с водяным отоплением

Традиционным печам свойственны такие характеристики, как:

  • Простая деревенская печка за один час может выделить более 6500 Ккал тепла. Такого количества тепла вполне хватает, чтобы обогреть дом с небольшой площадью. Такая отопительная система будет идеальным решением для небольшого дачного домика. Печь с водяным отоплением, в которой главным компонентом является водяной котел, будет эффективней примерно в 2,5 раза. Посредством такой отопительной системы можно обогреть уже дом с куда большей площадью. Для того чтобы обогреть дом, потребуется такое же количества топлива, а значит, такая система будет более экономичной.
  • Эффективной будет еще такая отопительная система, которая сочетает в себе печь и котел. Если работают одновременно обе системы, то их производительность увеличивается многократно. Тандем двух таких отопительных систем за один час работы может выделять более 21000 Ккал тепла. Такого количества тепла хватит на обогрев дома с площадью до 300 кв. метров.

Печь подключенная к водяному отоплению

  • Чаще всего для такой отопительной системы используется такое топливо, как уголь или дрова. Цена на такое топливо не является высокой, а его транспортировка не должна вызывать особых трудностей. Дрова можно комбинировать одновременно с углем.
  • Нет необходимости постоянно топить печи с водяным отоплением. Топливо можно закладывать в печь несколько раз в день. В помещении можно создать комфортные условия независимо от того, какая на улице погода или температура.
  • Если сравнить коэффициент полезного действия традиционного печного отопления с комбинированной системой, то этот показатель повысится с 50% до 85%. Для отопления на дровах такой показатель можно назвать идеальным.
  • Материалы, которые необходимы для организации такой отопительной системы, вполне доступны, и не входят в дорогую ценовую категорию.

Недостатки печей с водяным отоплением

Есть у печного отопления и свои недостатки, и было бы несправедливо их не перечислить.

Печь кирпичная с водяным отоплением может быть установлена не только в сельском или дачном доме, но и в элитных коттеджах. Обычно хозяева элитных домов стремятся к тому, чтобы такая печь для водяного отопления, помимо своих обычных функций, выполняла и декоративную роль. Во время эксплуатации такой комбинированной системы необходимо соблюдать некоторые правила безопасности и ухода за системой:

Печь для водяного отопления дома должна все время быть под контролем человека

Это касается не только вопроса загрузки топлива, но также и очистки зольной камеры.
Внимание к себе требуют также дымовые каналы. Перед тем, как развести огонь в рычаге, необходимо удостовериться в том, что задвижки дымового канала находятся в открытом положении.
Подобные системы можно использовать только в холодное время года

В теплый период года использовать такую печь отопления с водяным контуром для приготовления пищи будет нецелесообразным. Если необходимо приготовить пищу, то лучше для этих целей использовать другой альтернативный источник тепла.

Если вы хотите выполнить печи для водяного отопления дома на заказ, то лучше обратиться за помощью к профессионалам. Если же вашу печь изготовит неквалифицированный специалист, то не будет никаких гарантий, что печь будет функционировать нормально или будет полностью безопасной. Перегрев печи может вызвать некоторые проблемы, которые впоследствии приведут к полной поломке печи.

Обычная печь, как правило предназначена для обогрева небольшого помещения

Так как пламя имеет высокие температурные показатели, оно со временем нарушит целостность стенок котла. Это значит, что наступит время, когда теплообменник нужно будет поменять. Сделать это не так просто, так как нужно снять хорошую часть кладки.

Преимущества

  • Экономичность. Услуги печника обойдутся значительно дешевле, чем приобретение современных устройств, их обслуживание и монтаж. Печь можно сложить из раствора и кирпича, который остался после строительства дома. Ремонт и эксплуатация таких устройств не требует больших вложений.
  • Вариативность конструкции. Современный мастер может сложить печь любой формы и размера. Ее можно украсить изысканным дизайнерским декором, раскрасить в различные цвета. Существуют конструкции, объединяющие в себе камин и печь.
  • Высокая степень ремонтопригодности. На протяжении многих лет эксплуатации данное оборудование требует лишь незначительного косметического ремонта. Это намного быстрее, дешевле и проще, чем везти дорогостоящий агрегат в сервис.
  • Возможность регулирования в топке интенсивности горения.
  • Атмосфера уюта, которая характерна только для русских старинных изб с печами.
  • Интенсивность и скорость прогрева воздуха определяется положением заслонок.

Печи с водяным контуром

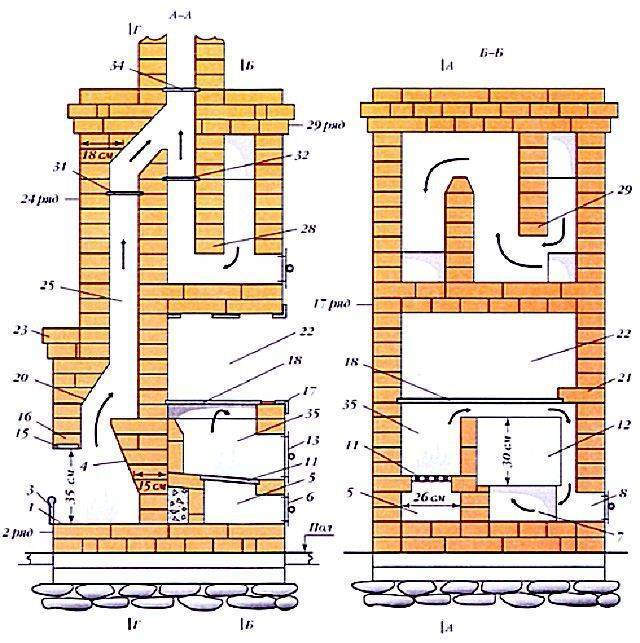

Технология кладки

Прежде чем приступать к кладке печи своими руками, необходимо выбрать схему и нарисовать своими руками план-порядовку, лучше при этом воспользоваться готовыми проверенными схемами. Примером такой печи можно назвать печь Кузнецова с отопительным регистром, вмонтированным в дымовой канал с одной из сторон печи.

Печь Кузнецов, видео

Для кладки своими руками подобной печи в частном доме понадобятся материалы:

  • бетон для фундамента;
  • кирпич красный полнотелый;
  • кирпич шамотный огнеупорный;
  • кладочный раствор или его компоненты: глина, чистый сухой песок, чистая вода;
  • металлические трубы для выполнения теплообменника.

Также нужно купить готовые элементы: колосниковые решетка, дверцы, заслонки, шиберы, кровельные проходки. Цена на эти элементы обычно довольно высокая, поэтому нужно заранее просчитать, что именно необходимо.

Необходимый инструмент:

  • мастерки и кельма;
  • резиновый молоток;
  • болгарка с кругом для кирпича;
  • уровни, отвесы, бечевка;
  • рулетка.

Последовательность выполнения операций своими руками

    1. Размечают положение будущей печи и заливают армированный прутком фундамент на 5 см ниже уровня чистового пола. Он не должен соприкасаться с фундаментом частного дома.
    2. После полного высыхания фундамента выкладывают по схеме-порядовке и чертежу два ряда кладки из красного полнотелого кирпича на обычный цементный кладочный раствор, их назначение — выровнять возможные неровности фундамента и заложить основание печи.
    3. Следующие ряды кладут на глиняный кладочный раствор по выбранной схеме, соблюдая перевязку, указанную на ней. Раствор делают из заранее вымоченной красной глины, карьерного песка и чистой холодной воды. Оптимальное соотношение глины и песка определяется опытным путем.

Правильно приготовленный кладочный раствор не должен быть слишком пластичным или рассыпчатым. Проверитьего можно так: скатать из раствора шар размером с теннисный мяч и уронить его с высоты 1 м на ровную поверхность. Он должен слегка деформироваться, покрыться мелкими трещинами, но не рассыпаться.

    1. Толщина швов между рядами кирпича — не более 5 мм. Чем меньше швы, тем однороднее структура печи и лучше теплоотдача. Расшивку проводят сразу по мере кладки.
    2. Дверцы устанавливают так: на предыдущий ряд кирпича кладут в месте установки дверки асбестовое полотно в виде полоски, на него ставят дверку. В отверстия в углах рамы заранее вставляют отожженную проволоку длиной не менее 40 см каждая. Эту проволоку закрепляют между рядами кладки. Если этого не сделать, рано или поздно раствор выкрошится, и дверка выпадет. Кладут несколько рядов, все время проверяя положение дверки по уровню. Поверх дверки также укладывают асбестовую полосу и сверху выкладывают кирпич.
    3. Топку футеруют шамотным кирпичом. Красный керамический для этих целей не годится — он со временем растрескается, и может произойти обрушение свода. На схемах шамотный кирпич обычно обозначен желтым цветом.
    4. Под варочную панель в кирпиче делают пазы на толщину плиты. Это делается для уменьшения теплопотерь и предотвращения задымления. Плиту кладут на раствор.
    5. Самодельный теплообменник в дымовой канал устанавливают в процессе кладки на этапе укладки ряда, через который выходит нижний штуцер. В топочную камеру его монтируют при укладке нижнего ряда топки. Между теплообменником и кирпичом должен быть зазор не менее 5-7 мм.
    6. В дымовом канале с теплообменником обязательно нужно предусмотреть прочистные дверки, так как на регистре будет оседать сажа, что ухудшит его нагрев. Количество дверок должно обеспечивать доступ для чистки к любой части теплообменника.
    7. Верхнюю часть дымового канала оснащают заслонкой или шибером. Сам дымоход может быть либо кирпичным, либо можно купить и поставить сендвич-дымоход. При этом нужно соблюдать правила прохода трубы через кровлю, а на кирпичных трубах делать распушку.
Популярные статьи  Как правильно выбрать матрас ортопедический

Расстояние от нагретых металлических элементов до сгораемых конструкций должно быть не менее 25 см! Проходы через перекрытия изолируют базальтовым волокном или другими негорючими материалами!

  1. После высыхания печи ее аккуратно протапливают, не перегревая, несколько раз. Проверяют тягу, устойчивость горения дров, отсутствие утечек дыма. После этого можно монтировать внешний отопительный контур и заливать воду в систему. Печь готова к эксплуатации.

Чугунные печи-камины с водяным контуром

  1. Хит продаж
  • Отапливаемый объем: 240 м3
  • Материал топки: чугун
  • Отапливаемый объем: 540 м3
  • Материал топки: шамот
  • Отапливаемый объем: 136 м3
  • Материал топки: чугун
  • Отапливаемый объем: 340 м3
  • Материал топки: сталь , вермикулит
  • Отапливаемый объем: 150 м3
  • Материал топки: чугун
  • Отапливаемый объем: 260 м3
  • Материал топки: чугун
  1. Хит продаж
  • Отапливаемый объем: 150 м 3
  • Материал топки: сталь, шамот
  • Отапливаемый объем: 180 м3
  • Материал топки: чугун
  1. Хит продаж
  • Отапливаемый объем: 150 м 3
  • Материал топки: сталь, шамот
  1. Хит продаж
  2. Новинка
  • Отапливаемый объем: 300 м3
  • Материал топки: чугун
  1. Хит продаж
  2. Новинка
  • Отапливаемый объем: 300 м3
  • Материал топки: шамот
  • Отапливаемый объем: 216 м3
  • Материал топки: чугун
  • Отапливаемый объем: 484 м3
  • Материал топки: чугун
  • Отапливаемый объем: 430 м3
  • Материал топки: чугун
  • Отапливаемый объем: 140 м3
  • Материал топки: чугун

Подключение водяного контура

Подключить камин можно к уже имеющемуся в доме отоплению. К камину подсоединяются трубы для подвода и отвода воды, а также труба-дымоход. При необходимости обогрева пола для частного дома в котле устанавливаются дополнительные патрубки для циркуляции воды.

Печи с водяным контуром

При подключении водяного контура необходимо соблюдать следующие важные пункты:

При подключении водяного контура необходимо соблюдать следующие важные пункты:

  • установка на ровную поверхность. Если нет возможности выровнять пол, на котором будет стоять камин, можно применить регулируемые по ножке. Неровная установка влечет за собой опасность при эксплуатации и значительное снижение эффективности работы камина;
  • обязательная проверка на герметичность после заполнения системы водой. Сначала следует проверить все стыки труб без подачи давления. Затем, включив циркуляционный насос, еще раз исключить протекание и негерметичность труб и стыков. Также необходимо обеспечить герметичность дымохода, покрыв места стыков жаростойким герметиком;
  • проверка работы камина и нагрева воды. Не следует пугаться запаха от камина при первом розжиге – в течение короткого времени он исчезнет. Необходимо проверить корректность работы автоматики: насколько точна регулировка температуры воды в радиаторах, возможно ли регулировать скорость ее подачи.

Печи с водяным контуром

Особенности печной кладки

Для возведения печи выбирают подходящий стройматериал. Оптимальным вариантом считается кирпич нормального обжига, а для стенок топочной и дымового канала лучше купить тугоплавкий кирпич.

Печная кладка

  • Перед тем как укладывать кирпич, его опускают в воду и держат пока не перестают появляться пузырьки воздуха;
  • Каждый ряд и угол обязательно привязывается;
  • Раствор наносят сразу по всему ряду, слоем примерно 5 мм, и на торец каждого кирпича непосредственно перед укладкой;
  • Во время укладки топки раствор из глины рекомендуют распределять не мастерком, а рукой;
  • Положив около 5 рядов, между швами аккуратно срезают раствор и затирают шов мокрой губкой;
  • Конечно, обязательно контролируют вертикальность и горизонтальность возводимых стенок.

Стальные печи с водяным контуром

ABX BAVARIA

Малогабаритное устройство чешского производства привлекает эргономичностью конструкции, в которой есть место классической топке, защищенной прямым стеклом и чугунной изящной дверцей. В нижней части размещается дровница, по форме стилизованная под старинные аналоги печи. Среди преимуществ устройства относительно небольшой вес 157 кг, компактные размеры, тонкая регулировка первичного воздуха, симпатичная однотонная керамическая облицовка, широкий выбор расцветок.

Печи с водяным контуром

ABX Helvetia KP

Эта хорошая печь с водяным контуром имеет продуманную конструкцию, в которой топка классической формы полностью герметична. Закрывающее снаружи ее плоское стекло позволяет наслаждаться видом пламени. Боковое открывание чугунной дверки, препятствующей быстрой потере тепла, дает возможность смотреть на открытый огонь

Узорчатая облицовка гарантированно привлечет внимание всех гостей. При этом прибор имеет показатель КПД 80%.

ABX Island 7 Аква

Один из лидеров рейтинга по производительности. Печь выдает КПД 86% при суперкомпактных размерах! Этому способствуют достаточно мощный теплообменник, продуманность конструкции. Стеклянная дверца, через которую легко наблюдать за огнем, оснащена удобной ручкой. Система вторичного дожига позволяет экономно расходовать дрова, время тления достигает 6 часов. Эксплуатация устройства составляет не менее 25 лет.

Печи с водяным контуром

ABX BRITANIA K

Для поклонников универсальных и при этом высокофункциональных моделей это оптимальный выбор. Агрегат изготовлен из стали и чугуна, которые характеризуются прочностью, термо- и износостойкостью. В нижней части располагается удобная дровница под типичные для печей-каминов размеры топлива. Система длительного горения продлевает процесс до 5-6 часов. Качественная технология самоочистки стекла помогает беспрепятственно любоваться видом живого огня в любое время.

Печи с водяным контуром

Romotop LUGO 03 W

Еще один участник рейтинга печей с водяным контуром родом из Чехии получил популярность у покупателей за КПД 88%, футуристичную компактную форму корпуса, который не занимает много места в помещении. Под приспособление необходимо прокладывать дымоход сечением 150 мм. Сочетание стали и теплоемкой футеровки обеспечивает хороший нагрев и микроклимат в доме, суммарный объем отапливаемых помещений в котором составляет 291 куб. м. Фирменные технологии экономят расход дров до 2,1 кг/ч.

Печи с водяным контуром

ABX KARELIE

Облицованная керамикой печь-камин расположена на цоколе. Несмотря на вес 257 кг, прибор не выглядит громоздко. Дверца оснащена термостойким плоским стеклом и ручкой для быстрого открывания. В верхней части есть мини-полка для мелких предметов, а в нижней — дровница под поленья размером до 54 см. В продаже модель есть в нескольких ходовых однотонных цветах.

Печи с водяным контуром

ABX LAPONIE

Эффектное внешне приспособление изготовлено из специальной стали. Корпус полностью герметичен. Модель имеет опцию внешней подачи воздуха на горение, благодаря чему кислород в помещении не выжигается. А специальная остекленная дверца помогает избежать рассеивания искр, копоти. При номинальной мощности 14,6 кВт КПД составляет 77%.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
