Печь с водяным контуром для отопления дома: пошаговая инструкция

Особенности эксплуатации

Применение буржуйки имеет ряд особенностей:

  1. Дымоотводный канал должен быть выведен на улицу через стену или потолок. Подключение трубы к системе вентиляции недопустимо. Места пересечения нужно изолировать негорючими материалами.
  2. Современные металлические печи способны качественно обогреть одно помещение до 30 м2. При этом оно должно быть качественно утеплено.
  3. При более обширной отапливаемой площади нужно использовать систему водяного отопления от той же печи.
  4. В помещении с такой печью нужно иметь ящик с песком и держать наготове ёмкость с водой.
  5. В доме желательно обустроить отдельное помещение с запасом дров для буржуйки, поскольку расход топлива велик.

Соблюдение правил эксплуатации и пожарной безопасности сохранят ваше имущество и здоровье.

Преимущества и недостатки

Конструкции со встроенным теплообменником имеют массу преимуществ:

  • Система энергоэффективна и экономична. Кирпичная кладка не потребует серьезных финансовых вложений, затраты на трубы и радиаторы будут в любом случае, а теплообменник на порядок дешевле готовых котлов. При эксплуатации печи, затраты на обогрев дома составят несколько тысяч рублей на закупку дров за зимний период.
  • Дизайн кирпичной печи скрывает неказистые элементы, при желании в систему можно добавит камин или декор.
  • Обогрев помещения не зависит от местонахождения конструкции, радиаторы устанавливаются в любом месте
  • Кирпичная печь остывает долго, водный контур будет горячим еще несколько часов после прогорания дров.

Некоторые издания к плюсам системы водяного контура относят возможность его установки в уже готовую печь, что в принципе возможно, но на практике такой вариант связан с большим количеством проблем, которые предстоит решить.

Разборка и последующая сборка печи самое необходимое, что придется сделать. Цена исправления неправильно установленного регистра сопоставима со стоимостью новой печки, поэтому за такими работами обращайтесь к профессионалам.

Недостаток такой конструкции является продолжением её достоинств, чтобы самому сделать печь с теплообменников необходим опыт, как в кладке кирпичей, так и в монтаже систем отопления. Если опыт приходит с годами и количеством изученного материала, то при строительстве печи с водяным контуром следует учитывать её недостатки:

Очаг является пожароопасным элементом, необходимо позаботиться о мерах препятствующих попаданию огня на легковоспламеняемые предметы;
Печь занимает значительную площадь дома, проектируйте комнаты заранее, включите большой обогревательный в дизайн помещения;
Около печки температура будет всегда выше, чем в остальном помещении;
Процесс нагрева печи нельзя мгновенно остановить. Если используете систему с закрытым контуром и циркулярным насосом, отключение электричества (даже кратковременное на несколько минут) и остановка насоса приведут к закипанию воды в теплообменнике. Чтобы этого избежать предусмотрите комбинированную систему движения воды в контуре.
При нерегулярном использовании системы отопления воду из неё необходимо сливать, что ведет к преждевременному износу всей конструкции. В противном случае вода замерзнет, что приведет к разрушению всего комплекса устройств.
Нельзя разжигать печь без воды в контуре

Это приведет к разрушению регистра и реконструкции печи, чтобы использовать печь в летнее время, не «включая» батарее применяют оригинальные конструкции установки теплообменников.
Существует риск отравления угарным газом, как и при использовании всех твердотопливных средств отопления, особое внимание необходимо уделить правильному изготовлению дымохода.

Сделать в доме отопительную систему на основе печи с теплообменником и батареями – экономически выгодное решение, но к проектировке и строительству необходимо подходить грамотно, учитывая все нюансы работ.

Особенности обогрева на базе печки

Печное отопление – норма для российских деревень, надежность и практичность которого проверенна веками. И сегодня во многих деревенских домах стоят печи с плитой для готовки пищи и подом для выпечки хлеба.

Одни из них оборудуются водяным контуром отопительной системы, а другие нет. Но выкидывать их и менять на современные котлы хозяева сельского жилья не спешат. Более безотказного и беспроблемного способа обогрева еще не придумали.

Печь с водяным контуром для отопления дома: пошаговая инструкция

В качестве топлива в подобных деревенских печах сжигают:

  • уголь;
  • торф;
  • дрова;
  • брикеты (евродрова).

Принципиальной разницы между этим типами топлива с точки зрения устройства печки внутри и разводки системы водяного отопления по частному дому нет. Одни из них дают больше жара, а другие прогорают дольше. Но конструкция топки и схема разводки труб с теплоносителем по комнатам во всех случаях одинаковы.

Печь с водяным контуром для отопления дома: пошаговая инструкция

Среди достоинств печного отопления числятся:

  • отсутствие зависимости от наличия в сети электроэнергии;
  • сравнительно низкая стоимость устройства отопительной системы;
  • дешевизна твердого топлива и возможность использования разных его видов;
  • предельная простота эксплуатации;
  • длительная отдача тепла (для кирпичных конструкций);
  • универсальность – подходит одновременно для обогрева и готовки еды.

Если частный дом невозможно подключить к магистральному газу, то дровяная печь будет наилучшим выбором для его отопления.

Единственное исключение – когда уголь или дрова недоступны в конкретной местности. Но такой вариант в России является скорее исключением, нежели нормой.

Печь с водяным контуром для отопления дома: пошаговая инструкция

Также из недостатков печного отопления следует упомянуть:

  • долгий прогрев системы до начала теплоотдачи;
  • потеря массы полезного пространства в доме из-за массивности печи;
  • большой вес печной конструкции из кирпича;
  • низкий КПД из-за ухода значительного объема тепла в трубу;
  • высокая пожароопасность при неправильной эксплуатации.

Кирпичная отопительно-варочная печь для частного дома с водяным отоплением в зависимости от конструкции и количества рядов может весить от 1,5 до 10 тонн. Плюс сюда добавляется вес трубы.

Фундамент для такой массы требуется мощный и дорогой по затратам, что также можно назвать минусом рассматриваемых отопительных систем.

Устройство водяного отопления

Расширительный бачок закрытого типа в системе печного отопления с водяным контуром

Выбор печи и сооружение всей системы осуществляется еще на этапе планирования и возведения самого дома. Для большинства моделей требуется сооружение дополнительного фундамента. Отопление на основе печи с водяным контуром состоит из таких компонентов:

  • печной конструкции;
  • теплообменника (он располагается внутри топки или вокруг нее, а также в форме змеевика вокруг дымохода);
  • контура с теплоносителем, радиаторов;
  • расширительного бака, который лучше располагать на чердаке.

В отдельных случаях контур отопления оснащается циркуляционным насосом. Установка аккумулятора тепла позволит увеличить КПД печки.

Выбор труб

В печи трудно контролировать температуру воды, поэтому трубы выбирают металлические

Использование печи с водяным контуром для отопления дома предусматривает применение радиаторов и труб. Подходят не только чугунные или стальные элементы, но и металлопластиковые, полипропиленовые. Однако тут есть некоторые особенности. Так как для отопления используются дрова и присутствует открытое пламя, жидкость в змеевике может закипеть. В таких условиях металлопластиковые трубы не выдерживают длительное время. Лучше применять изделия из нержавеющей стали.

Популярные статьи  Как правильно утеплить лоджию изнутри своими руками: инструкция с иллюстрациями

Еще одной причиной выбора металлических труб является то, что патрубки, которые выходят из печи, сильно разогреваются. В таких условиях пластиковые изделия расплавляются. Трубы, которые подсоединяются непосредственно к патрубкам, должны иметь диаметром 3 см. Для остальных элементов этот показатель составляет 2 см.

Выбор печки

Универсальная печь с варочной поверхностью и отопительным контуром

Выбрать отопительный прибор можно с учетом технических параметров и назначения устройства. По второму признаку устройства бывают:

  • Для отопления. Вырабатываемая тепловая энергия идет только на обогрев помещений. В печи такого типа устанавливается бак-теплообменник.

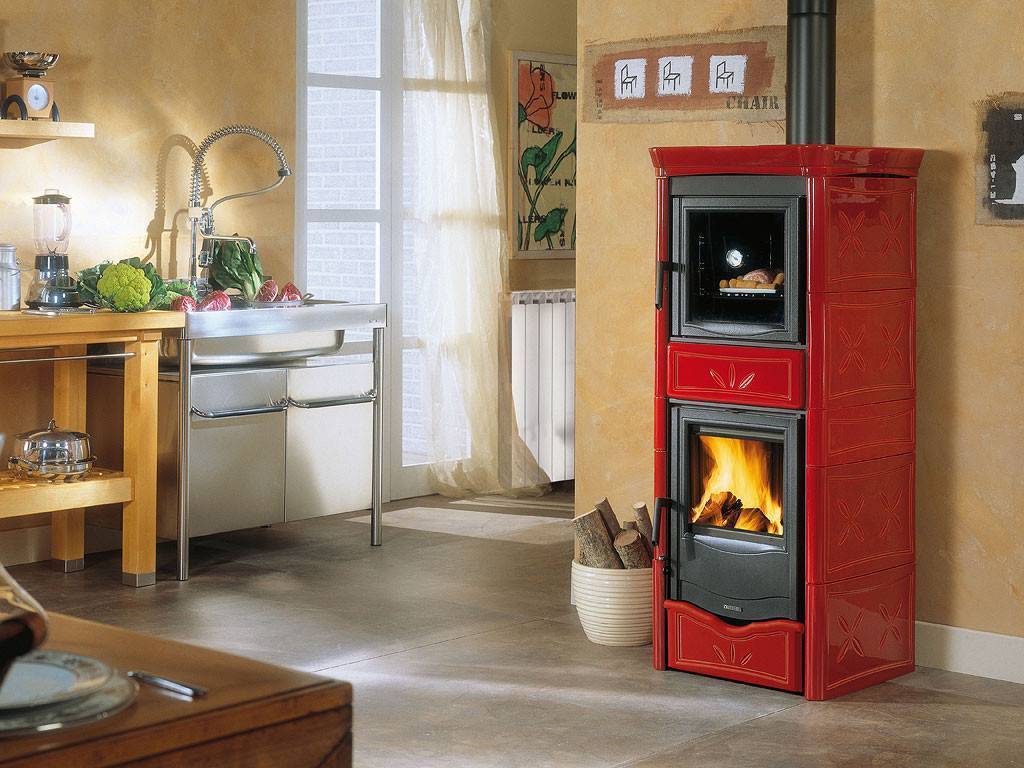

  • Для приготовления пищи и обогрева жилья. Конструкция аппарата предусматривает дополнительный отсек. Над топочной камерой расположена духовая. Теплообменник может располагаться по бокам топки. На небольших печках может присутствовать только конфорка.

Из технических характеристик учитывается площадь дома, используемое топливо и материал изготовления. Первый параметр предусматривает, что на каждые 10 кв.м. площади сооружения требуется 1-1,2 кВт энергии. При этом высота потолка 2,5-2,7 м.

В виде топлива применяется уголь, торф, пеллеты, дрова. Все они имеют различные характеристики: при сгорании одного и того же объема выделяется разное количество тепла. Также учитывается стоимость топлива и его доступность.

Для изготовления печи используются следующие материалы:

  • Кирпич. Такой вариант имеет большой вес и габариты, поэтому требует дополнительного фундамента при обустройстве. Данная конструкция отдает тепло равномерно и долго. Для кладки печи-камина нужен специалист. Однако кирпичная кладка идеально вписывается в любой интерьер, создает особую атмосферу и уют.
  • Чугун. Для этого материала характерен быстрый нагрев, но он тяжелый и более хрупкий, чем другие. Тут не требуется сооружение отдельного фундамента.
  • Сталь. Представленный вариант пользуется популярностью, так как он легкий, долговечный. Теплоноситель в нем нагревается быстрее.

Теплообменник для топки

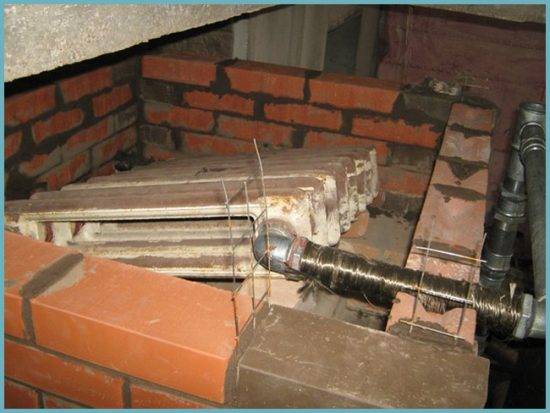

Теплообменник самодельный для кирпичной печи

Теплообменник – основной элемент печи, поэтому к выбору нужно подходить ответственно. Он может монтироваться в топку, но всегда существует риск утечки теплоносителя. Безопасным вариантом является монтаж теплообменника в колпак дымохода. Данный элемент имеет разную форму и материал изготовления:

  • Из листовой стали. Его можно устанавливать прямо в топку. Толщина материала – 3-4 мм. К нему подводится 2 трубы. Верхняя должна подключаться в самой верхней точке обменника. Внутренний зазор этого элемента не должен быть меньше 3 см. В этом случае можно избежать закипания теплоносителя.
  • Из труб. Элементы могут быть круглыми или прямоугольными. Трубу тоже разрешается устанавливать в топке. Все зависит от конструкции печи. Главным требованием является установка теплообменника так, чтобы он не загораживал дверцу, а закладка дров была свободной.
  • Плоский регистр. Такой вариант чаще устанавливается в дымоходном канале. Теплообменник может прослужить долго, так как он не эксплуатируется в агрессивных условиях. Имеет большие размеры.

Правильный выбор теплообменника обеспечит максимальную производительность печки.

Важные особенности эксплуатации печей с водяным контуром отопления

Эту особенность нужно знать при эксплуатации всех отопительных агрегатов, работающих на твердом топливе и имеющих в составе системы отопления циркуляционные насосы.

Исправная работа печи, котла, камина, если применена принудительная циркуляция теплоносителя, может происходить только при функционировании насоса отопления. Проще говоря, насос должен крутиться.

При пропадании электроэнергии циркуляционный насос останавливается. Понятно к чему это может привести:

  1. Дом перестает топиться от системы отопления. Но это – не так страшно. В топке печи продолжают гореть дрова. Тепло уходит естественным путем через дымоход. А в теплообменнике нет циркуляции теплоносителя. Он не охлаждается. Что происходит далее?
  2. Произойдет разрушение теплообменника в результате перегрева. К тому же, теплоноситель, находящийся в системе отопления, попадет при разрыве теплообменника на раскаленные поверхности печи, что приведет к мгновенному образованию большого количества пара.

Как результат – выход из строя отопительного агрегата. Такой взрыв вполне может привести и к пожару. В кирпичной печке и камине не будет таких последствий, а вот их собратья, изготовленные из металла, могут серьезно пострадать.

Сборка конструкции

Этот этап, как правило, лучше доверить профессионалу, по той причине, что в отсутствии какого-либо опыта в этой сфере корректно собрать сооружение не получится.

Учитывайте общую площадь дома, так как величина агрегата напрямую зависит от этого

Обратите внимание, если вес сооружения будет превышать 750 кг, то перед его монтажом нужно установить фундамент

Перед установкой на фундамент сделайте просыпку песка, он будет выполнять функцию термоизоляции, это важно предусмотреть по правилам безопасности, чтобы избежать возгорания

Описанный в статье способ отопления, надежный и долговечный, не говоря уже о том, что не затратный. Монтаж также не потребует большого вложения денежных средств. Кроме того, попробуйте себя в роли дизайнера и сделать этот элемент интерьера привлекательной достопримечательностью.

Схема с принудительной циркуляцией

Принудительное движение теплоносителя по теплопроводу обеспечивается циркуляционным насосом. Такая система работает более эффективно, но находится в зависимости от электроэнергии. Поэтому есть резон установки насоса вместе с байпасом, а трубопровод монтировать с соблюдением уклонов. При отключении электроэнергии и остановке насоса движение горячей воды по трубам будет осуществляться через байпас естественным образом.

Как вариант принудительной схемы – применение теплового аккумулятора. Создается два независимо работающих контура:

  • в первом происходит естественная передача теплоносителя в отдельно стоящую накопительную емкость, обустроенную по принципу термоса;
  • второй контур работает с принудительной циркуляцией и осуществляет движение носителя тепла по трубопроводам и приборам отопления системы.

Такая схема удобна тем, что интенсивная работа печки активно нагревает воду в буферном баке, не затрагивая основную сеть. Радиаторы, питаясь уже от аккумулятора, создают в доме комфортную ситуацию, не перегреваясь и не охлаждаясь сверх меры. Если уголь или дрова в печи перегорели и она перестала греться, то тепла от буферной емкости хватит на достаточно продолжительное время и при остывшей плите.

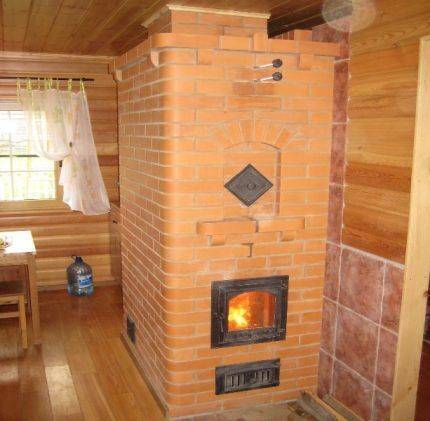

Кирпичная печь

Конфигурация старинной печки мало приспособлена к тому, чтобы совмещать ее с водяными рубашками, баками, трубами, и прочими элементами водяного отопления. Здесь нужны особые чертежи и схемы.

Печь с водяным контуром для отопления дома: пошаговая инструкция

К тому же под кирпичную печь необходимо подводить фундамент, обеспечивать условия для правильной тяги. Эти работы требуют, чтобы мастер имел хорошие навыки каменщика и знания инженера. Иначе вы рискуете отравиться продуктами горения (угарным газом) или попросту развалить дом.

Читайте здесь — Чистка дымохода — пошаговое описание как быстро и просто очистить от сажи дымоход (70 фото и видео)

Печь с водяным контуром для отопления дома: пошаговая инструкция

Рекомендации для выбора домашней печки на дровах

На сегодняшний день существует довольно много видов печей. При выборе печи стоит учитывать:

  • площадь жилища;
  • предпочтительный тип топлива;
  • наиболее подходящий материал.

Площадь обогреваемого помещения

Размеры здания влияют на выбор мощности печи. Для прогрева 10 кв. м дома требуется около 1—1,2 кВт. Это правило работает для потолков высотой в 2,5—2,7 метра, если они выше, мощности потребуется немного больше.

Для заводских моделей печей этот показатель указывается в паспорте. Для самодельных конструкций он рассчитывается приблизительно.

Используемое топливо

Печь с водяным контуром для отопления дома: пошаговая инструкция

Водяное отопление может работать за счёт сгорания:

  • дров;
  • угля;
  • топливных брикетов;
  • торфа.
Популярные статьи  Колонная опалубка для беседки: поэтапная инструкция

Всевозможные виды топлива различаются по своим характеристикам. Прежде всего, они дают разное количество тепловой энергии при сгорании того же объёма.

Но при выборе имеет значение не только это. Важна стоимость, а также то, насколько легко найти топливо в районе расположения дома. Лучше выбирать тот вид, который можно приобрести у нескольких поставщиков. Имеет значение и место, которое понадобится для хранения.

Материал

  • кирпич;
  • нержавеющая сталь;
  • чугун.

Кирпичные печи — самые массивные. Им требуется больше места, а под конструкцию устанавливается отдельный фундамент. Лучше всего изначально ставить кирпичную печь с нагревательным баком. Иногда его добавляют позднее, хотя для этого приходится разбирать часть кладки.

Такие отопительные устройства долго и равномерно отдают тепло. При желании в них размещаются объёмные духовые камеры, но они долго разогреваются. Для кладки конструкции придётся искать специалиста.

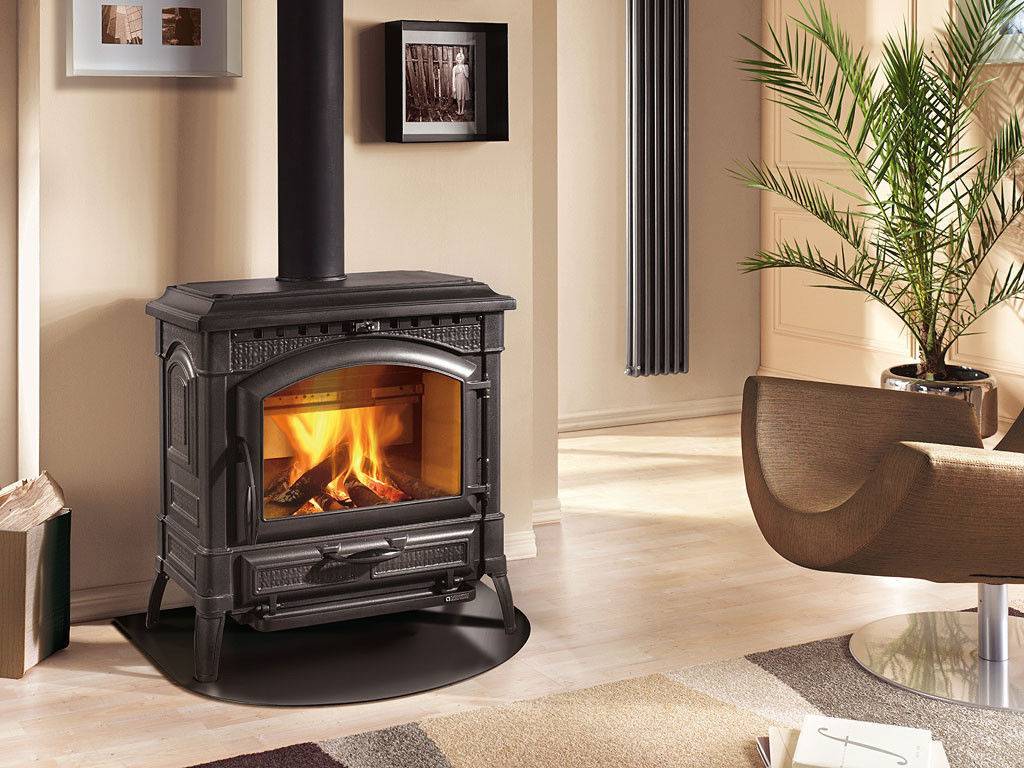

Чугунные печи тоже быстро нагреваются, а отдают тепло дольше стальных. Но чугун более хрупкий и в то же время тяжёлый металл.

Печь с водяным контуром для отопления дома: пошаговая инструкция

Фото 2. Дровяная печь с водяным контуром, сделанная из чугуна. Трубы отопления изготовлены из меди.

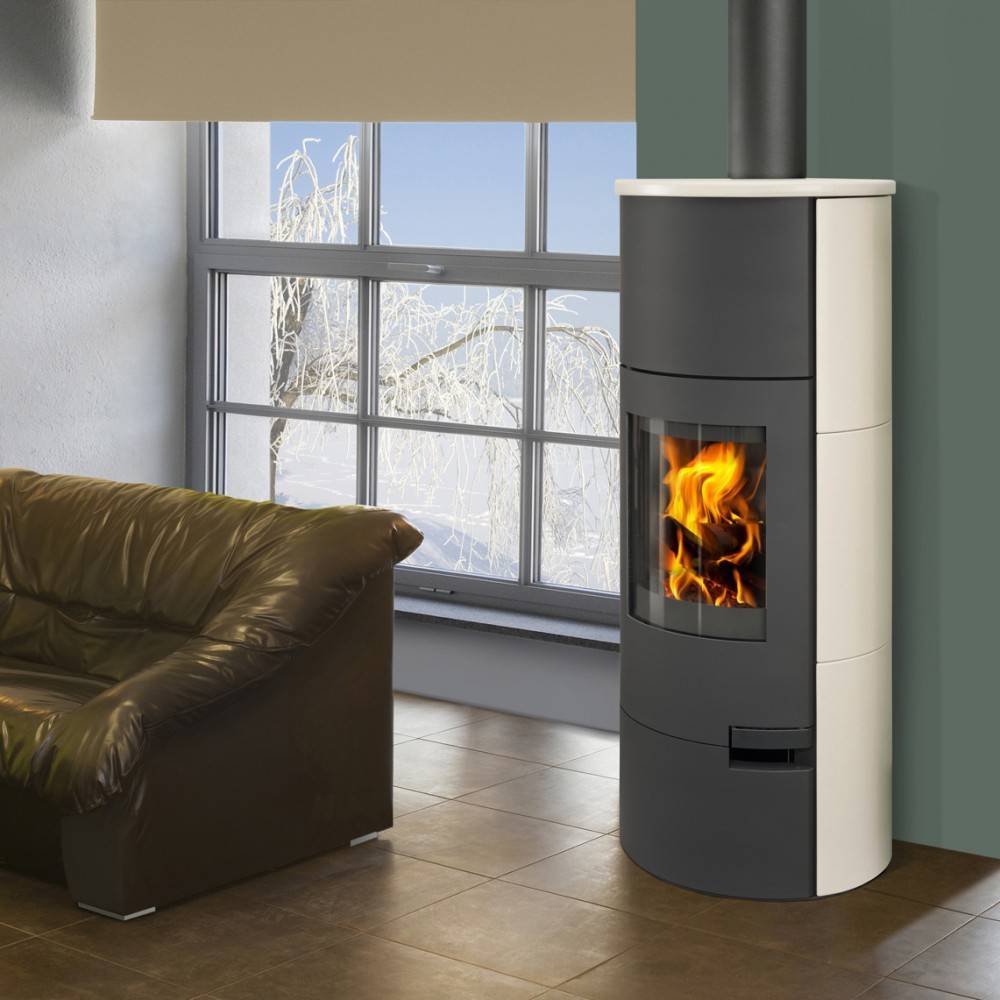

Большой популярностью пользуются стальные конструкции. Они меньше и быстрее нагревают теплоноситель. Печи с водяным отоплением лишены традиционных недостатков металлических приборов. Они отдают тепло не только во время сгорания топлива, но и долгое время после него.

Металлическим и чугунным печам не требуется отдельный фундамент. Достаточно оградить пол от воздействия жара и случайных искр. Для этого используются огнеупорные материалы, например, металлический лист.

Справка. Существуют модели с топочной дверцей из жаропрочного стекла. Они позволяют любоваться игрой огня. Атмосфера в комнате становится более уютной.

Заводские модели печей выпускаются на ножках с регулируемой высотой. Благодаря этому их легко расположить даже на не совсем ровном полу.

Плюсы и минусы каминов с водяным контуром

Среди достоинств каминов с водным контуром стоит отметить:

  • Цена системы. Готовая модель печи или сборка на заказ камина из кирпича обойдется не так дорого.
  • Стоимость эксплуатации. Система полностью энергонезависима, цена твердого топлива невысока, а значит, ее использование не разорит семейный бюджет.
  • Многозадачность. Такая система украсит интерьер, не требуется обустройство отдельной котельной.
  • Камин с водяным контуром может стать заменой традиционной системы отопления.

К недостаткам таких систем можно отнести:

  • Не слишком высокий КПД, особенно если речь идет о каминах с открытой топкой. Мощности такого оборудования может быть недостаточно для обогрева дома в морозные зимы.
  • Отсутствие систем автоматизации. Быстро отрегулировать температуру теплоносителя невозможно. Подкидывать дрова или брикеты, очищать топку придется вручную.

Проектирование и нюансы монтажа

Печное отопление – потенциально опасная система, поэтому особое внимание следует уделять ее проектированию и грамотному монтажу

На что обратить внимание при составлении проекта?

Обычно схема печного отопления разрабатывается одновременно со строительным проектом, поскольку она тесно связана с планировкой помещений. Расположение печей должно по возможности осуществляться в районе внутренних стен. Доступ к топочной части не должен быть ничем затруднен и лучше всего, чтобы к нему можно было подойти из коридора.

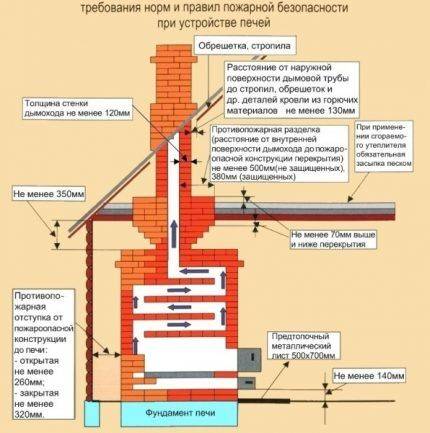

Особое внимание должно быть уделено пожаробезопасности системы. Поскольку частой причиной возгорания является чрезмерный нагрев деревянных частей, между печью и деревянными перегородками обязательно оставляют воздушную прослойку или отступку. Так же поверхность сгораемой конструкции можно облицевать кирпичом или обустроить так называемые разделки – изоляционные конструкции из огнестойких материалов

Так же поверхность сгораемой конструкции можно облицевать кирпичом или обустроить так называемые разделки – изоляционные конструкции из огнестойких материалов.

Подготовка к монтажу печи начинается с усиления и термоизоляции участка пола, на котором она будет установлена. При обустройстве печи весом более 750 кг для нее обязательно монтируется специальный фундамент. Нужно учитывать, что конструкция отличается от традиционного фундамента для дома, от которого его должен отделять зазор шириной 50 мм заполненный песком.

Модель печи выбирается с учетом размеров и конфигурации помещения, в котором она будет установлена. Варианты раскладки кирпича можно найти в специальных справочниках или в интернете. Часть системы, которая представляет собой водяное отопление, проектируется так же, как и любая традиционная водяная конструкция.

Особенности монтажа

Как показывает практика, печь для водяного отопления можно установить двумя способами:

  • Спроектировать и сложить под конкретный регистр.
  • Установить теплообменник в существующую печь.

Наиболее трудоемким и сложным считается второй вариант. Он предполагает демонтаж существующей конструкции, установку тщательно подобранного по размерам регистра и повторный монтаж сооружения. Процесс может осложняться необходимостью замены отслуживших свое элементов.

В любом случае толщина так называемой «водяной рубашки» не должна быть меньше 4 см, иначе вода может начать закипать. Особенно это правило актуально для систем с естественной циркуляцией, при установке насоса опасность закипания уменьшается.

Печь с водяным контуром для отопления дома: пошаговая инструкция

Печное отопление с водяным контуром — удачная вариация традиционной отопительной системы

Построить загородный дом с печным отоплением достаточно просто. Правильно спроектированное и установленное оборудование гарантирует долгую и безупречную эксплуатацию. Особенно удачным считается печное отопление с теплоносителем, которое повсеместно вытесняет традиционное печное. Такое практичное, экономичное и эффективное решение позволит обеспечить тепло и комфорт в вашем жилище.

Как выбрать твердотопливный котел?

Выбор твердотопливного котлоагрегата должен сопровождаться учитыванием следующих моментов

  • Площадь обогрева – основная характеристика при выборе котлоагрегата, обычно приходится из расчета 1 кВт на 1 кв.м., однако лучше учитывать не площадь, а объем помещения.
  • Виды топлива – далеко не все современные модели, как старые добрые печи, всеядны в отношении топлива. Некоторые варианты еще и весьма чувствительны к нему и не дадут не только заданных характеристик, но и создадут проблемы в эксплуатации, а то и вовсе выйдут из строя.
  • Энергонезависимость – разумеется, большая часть котлов на твердом топливе независима от электричества, однако пеллетные варианты оснащены электроникой, требующей бесперебойного питания.

Печь с водяным контуром для отопления дома: пошаговая инструкция

Особенности разводки труб водяного контура

Систему труб подключают к теплообменнику, установленному в печи, через раструбы, которые вводят сквозь одну из стенок. Водяной контур в такой системе чаще устраивают в виде двухтрубной системы. Разводка может быть, как нижняя, так и верхняя.

Печь с водяным контуром для отопления дома: пошаговая инструкцияРегистр для печи из старой батареи

Естественно, отопительный контур должен быть полностью укомплектован. Расширительный бак устанавливают в самой верхней точке магистрали, ставят предохранительный и воздушный клапаны, а также обязательно включают в систему блок безопасности с манометром, на входе и выходе радиаторов подсоединяют вентили.

Водяной контур можно подключить к циркуляционным насосу, он заметно повышает КПД и позволяет более гибко подойти к решению вопроса разводки труб. Но в таком подходе существует проблема. Если из-за перебоев в электроснабжении насос перестанет работать, вода не будет циркулировать и начнет закипать в змеевике.

В холодную зимнюю пору, когда котел работает на всю, может быть достаточно одной минуты, чтобы последствия были плачевными. Печь, в отличие от газового котла, быстро выключить не удастся. По этим причинам рекомендуют устраивать комбинированный способ разводки.

Печь с водяным контуром для отопления дома: пошаговая инструкцияВывод труб под отопление

Популярные статьи  Ракетная печь своими руками — чертежи и процесс изготовления: делаем по инструкции, видео

В подающей трубе, после ее выхода из печи, устраивают коллектор разгона, поднимая трубу вертикально на 1-1,5 м, а затем опускают на уровень радиаторов. Участки магистрали располагают под уклоном в 3-5°. В случае аварийного режима циркуляция теплоносителя будет естественной.

Циркуляционный насос лучше монтировать в контур на обратке как можно ближе к расширительному бачку при помощи байпаса, при этом ось насоса должна располагаться строго по горизонтали.

Популярные модели печей

  1. Stropuva. Богатый наработанный опыт, обеспечивший популярность среди покупателей, есть у литовской марки Stropuva (Стропува). Выпускаются вертикальные котлы длительного горения различных модификаций, среди которых пеллетные котлы и универсальные (для дров, пеллет, угля) различной мощности. Зависимые от электричества и нет, но все одноконтурные. Популярность модели Stropuva Mini S8 (на 8 кВт; дрова, брикеты) вызвана, скорее всего, её невысокой стоимостью – 65 – 68 тыс. руб.
  2. Bioterm Krzaczek. Также успехом пользуются польские приборы Bioterm Krzaczek, но цены на них немного выше. Например, SK-SADOWY 18 (один из самых недорогих) – 98 – 100 тыс. руб.
  3. Теплодар. Печь длительного горения с водяным контуром Теплодар Куппер ПРО 22 может работать на дровах, угле, брикетах. На него также можно установить пеллетную или газовую горелку (идут в комплекте). Встроены ТЭНы, которые поддерживают температуру, когда топливо догорает. Цена отечественного чуда не доходит до 30 тыс. руб.
  4. Траян Т-10 – популярный пиролизник с двумя контурами (греет воду для хоз. нужд). Работает на дровах, брикетах и торфе. КПД 85%.
  5. «Буржуй-К» Стандарт-10 – ещё один пиролизный агрегат на 10 кВт. Он тоже двухконтурный, но воды в теплообменнике ГВС всего 2 литра. Работает на дровах, древесных и торфяных брикетах, а также угле калорийностью не больше 6 тыс. кКал.

Упоминание о требованиях к топливу – не просто слова. Если пренебрегать указаниями разработчиков, печи не будут работать расчётное количество времени, или начнут гаснуть, забиваться нагаром и т. д. В любом случае результат не удовлетворит.

4 Недостатки системы

Что касается недостатков печи, то они практически отсутствуют, за исключением необходимости самостоятельно обслуживать ее, закладывая дрова, осуществляя чистку зольника и дымохода. Также нужно регулировать тягу и другие процессы. В масштабах дачного домика такой подход выглядит больше плюсом, чем минусом.

Необходимо учесть и такие пункты:

  1. 1. При повышении мощности печи необходимо увеличивать ее размеры, что негативно сказывается на полезной площади помещения.
  2. 2. Печная конструкция обогревает только ту комнату, которая находится поблизости. В удаленном здании нужно будет обустраивать еще одну печь, как это делали в далеком прошлом.
  3. 3. Привычный вариант русской печи нуждается в предварительной подготовке и стабилизации рабочего режима. Частично этот минус отсутствует в каминах, печах и буржуйках.
  4. 4. Показатель КПД печных систем составляет не больше 40%, при этом интенсивность прогрева самой конструкции бывает чрезмерно избыточной. Когда печь начинает работать в полном режиме, стоять возле нее практически невозможно. Однако она быстро остывает, отдавая тепловую энергию окружающему пространству. К сожалению, значительная часть этой энергии оказывается на улице и выходит через дымоход.
  5. 5. Управление горением дров в печи сильно затруднено. Погасить ее как котел не получится, что негативно сказывается на уровни пожарной безопасности.
  6. 6. При обустройстве конструкции нужно тщательно продумывать размещение дымоходной трубы. Она должна обладать хорошей тягой, иначе горение не будет достаточно интенсивным, а дымовые отходы окажутся в помещении. Из-за высокой степени прогрева дымохода, его нужно изолировать от легко воспламеняемых материалов и элементов постройки.
  7. 7. Наличие печи в доме требует постоянного хранения немалого количества дров. В крупных городах это топливо стоит довольно дорого, при этом запасы нужно постоянно пополнять. Что касается шлака и золы, то их нужно утилизировать, а это дополнительные расходы.

https://youtube.com/watch?v=rkTbJntZC6Q

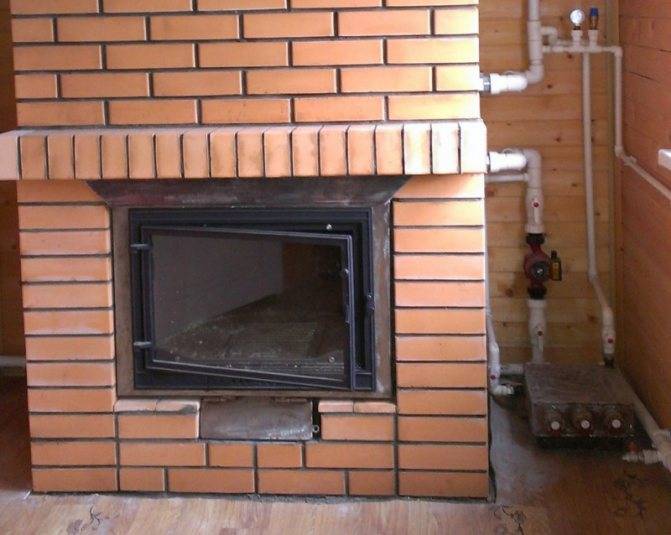

Строительство каминов с водяным контуром

Все работы можно разделить на два этапа:

  • Возведение корпуса источника тепла, то есть самого камина;
  • Монтаж теплообменника.

Строительство корпуса камина

Возведение корпуса камина следует начать с поиска парадной схемы кладки. При выборе материалов отдайте предпочтение тем, которые позволяют возвести камин с водяной рубашкой. Для обеспечения герметичности применяются обычно стальные листы.

Возведение камина начинается с монтажа фундамента. Для его заливки потребуется:

  • Доски для монтажа опалубки;
  • Рубероид;
  • Щебень;
  • Песок;
  • Цемент.

Размер основания должен быть несколько больше габаритов будущего камина. Для обеспечения гидроизоляции готового фундамента на него укладывается рубероид. После этого можно приступать к кладке. Для строительства корпуса применяется огнеупорный кирпич, топка собирается из жаростойкого шамотного сорта. Специальная глиняная смесь используется в роли раствора. Изготавливать ее самостоятельно не рекомендуется. Специалисты используют готовые дозированные составы.

Собирать кладку следует из горизонтальных основных рядов

На этом этапе важно следить за точным позиционированием в горизонтальной плоскости. После этого собирается зольник, далее мастера выкладывают топку камина

Финальная часть укладки значительно отличается от строительства классического камина. На этом этапе требуется укладка теплообменника.

Организация теплообменника

Простейший тип теплообменника – небольшой бак с двумя фланцами для подключения труб. Через первую трубу поступает холодная вода, через вторую отводится подогретая. В связи с вредным воздействием открытого пламени, перепада температур, негативного воздействия продуктов горения прослужит недолго. В качестве материала для теплообменника должна использоваться листовая сталь толщиной не менее 4 мм.

Точные размеры резервуара определяются конструкцией камина. Для повышения эффективности рекомендуется использовать теплообменники в виде змеевика. Такие конструкции состоят из секций и регистров, собраны в виде лабиринта.

После изготовления теплообменника он встраивается в тело камина. После этого формируются специальные подставки, на которые резервуар будет опираться. Монтаж производится таким образом, чтобы сгоны теплообменника были вне камина. Это позволяет обеспечить возможность ремонта в случае поломки.

После монтажа теплообменника завершается сборка топливной камеры камина. Она перекрывается кладкой с обязательной организацией дымового отверстия. В заключении возводятся дымоход.

После того как кладка полностью высохнет, на это потребуется не менее 10 дней, система впервые может быть наполнена водой. При первичном запуске необходимо проверить на отсутствие течей. В открытой системе течи приводят к снижению объема воды, в закрытой же они станут причиной отсутствия циркуляции.

Если камин будет использоваться в качестве резервного источника тепла, должна быть предусмотрена система включения и отключения контуров от него. Использование перепускного клапана позволяют прекратить подачу воды.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
