Печь бубафоня своими руками: схема чертеж, расчет и изготовление конструкции

История создания пиролизной печи «бубафоня»

Впервые «бубафоню» собрал народный умелец по имени Афанасий Бубякин проживающий в Колыме. Собственно, в его честь она и была названа. За основу своего изделия мастер взял пиролизный котел Strоpuva, изготовленный в Литве. Афанасий максимально упростил конструкцию таким образом, чтобы ее легко можно было повторить самостоятельно. Именно поэтому самодельная пиролизная печь «бубафоня» славится достаточно высокой популярностью.

Сразу следует оговориться, что, поскольку самодельный отопительный прибор изготавливается из доступных подручных материалов, он редко обладает привлекательным и эстетичным видом. Основное достоинство «бубафони» — ее простота, надежность и эффективность.

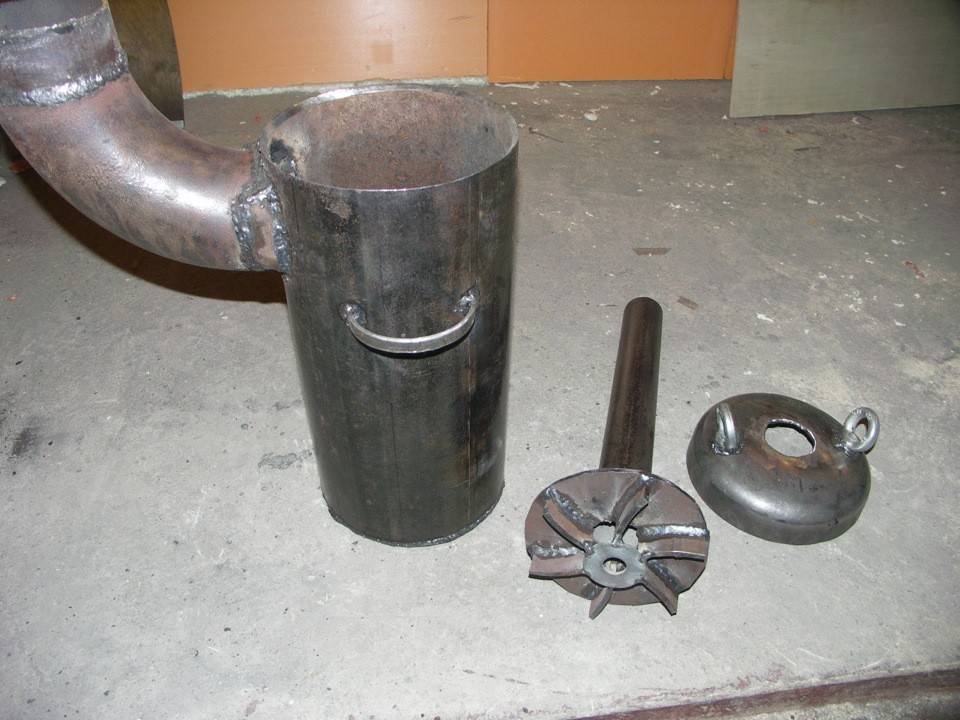

Ниже вы можете увидеть пример самодельной печки конструкции Афанасия Бубякина, сделанную из старого газового баллона.

Печь бубафоня своими руками: схема чертеж, расчет и изготовление конструкции

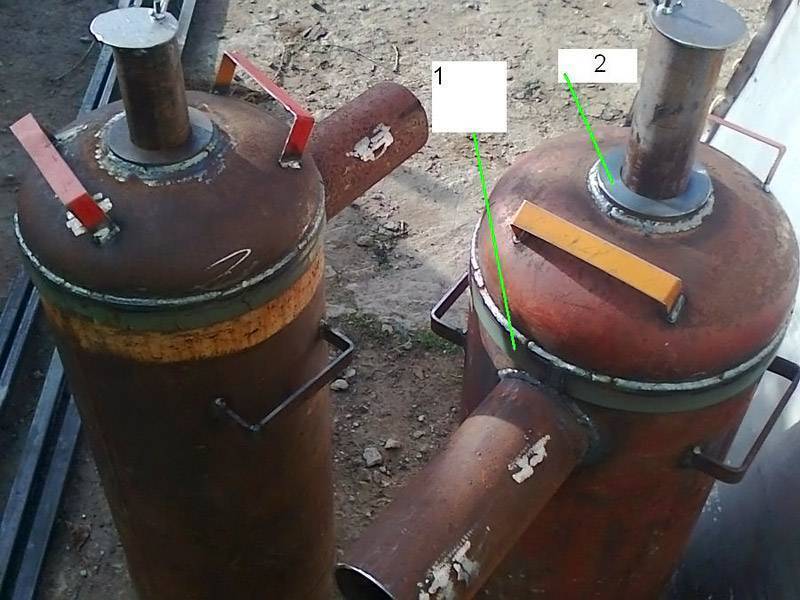

Две печи «бубафоня» из баллонов

Преимущества и недостатки пиролизной печки

В первую очередь следует отметить положительные качества данного обогревательного прибора:

  • «Бубафоня» имеет очень простую конструкцию. Владея сварочным аппаратом и базовыми навыками работы с металлом любой человек легко и просто может сделать печь своими руками.
  • Пиролизная печка «бубафоня» совершенно не привередлива в плане выбора твердотопливного энергоносителя. Она будет исправно гореть на дровах, угле, опилках, щепках и прочих отходах древесного производства. Кроме того, в нее можно загружать пеллеты – недорогое и экологичное гранулированное топливо.
  • Время работы. Пиролизная печь после одной загрузки дров может непрерывно функционировать и нагревать воздух помещении вплоть до 24 часов. Данный показатель, впрочем, может в существенной степени варьироваться, в зависимости от объема камеры, скорости подачи окислителя и прочих параметров.

Но за все приходится платить, и поэтому простота внутреннего устройства печи «бубафоня» приводит к возникновению некоторых недостатков:

  • «Бубафоня» не обладает высокими показателями по коэффициенту полезного действия. Это связано с неравномерностью нагрева корпуса баллона (бочки) и более низкой теплоотдачей. Пиролизные печи более сложных и совершенных конструкций, в свою очередь, могут похвастаться прекрасными показателями по КПД, практически достигая значения в 90%.
  • «Бубафоню» достаточно неудобно чистить от остатков продуктов сгорания: пепел с золой приходится вынимать через верх. Впрочем, данный самодельный обогреватель можно улучшить, приварив внизу дверку, позволяющую легко выгребать со дна печи все лишнее.
  • Эстетическая непривлекательность. Конструкция довольно грубая на вид и вряд ли станет украшением внутреннего интерьера помещения, в котором будет установлена.

Печь Бубафоня своими руками

Прежде, чем приступить к процессу возведения конструкции, необходимо выполнить подготовительные работы.

Изначально следует оборудовать подходящее рабочее место.

Единственное условие, которое важно соблюдать, — это беспрепятственный доступ к электрической энергии. Если производить работу на улице по каким-либо причинам вы не можете, тогда работу можно выполнять в гараже или подсобке. Помимо этого, надо обзавестись всеми инструментами, которые понадобятся в работе

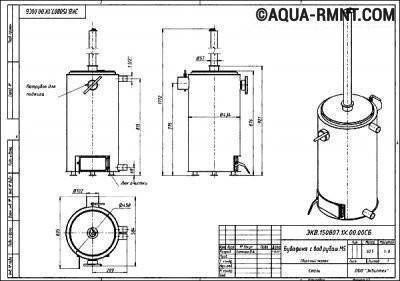

Не забудьте сделать чертеж печи

Помимо этого, надо обзавестись всеми инструментами, которые понадобятся в работе. Не забудьте сделать чертеж печи.

Для изготовления печи длительного горения Бубафоня вам понадобятся:

  • железная бочка большого размера, имеющая форму цилиндра;
  • фольга;
  • сварочный аппарат;
  • металлический швеллер;
  • непосредственно сам чертеж конструкции;
  • уровень;
  • молоток;
  • огнеупорные кирпичи;
  • цемент;
  • болгарка;
  • два отрезка трубы из стали.

После того, как у вас имеются все необходимые детали, можно приступать к возведению конструкции.

Обустройство фундамента и монтаж основной части печи

Для того чтобы основание под печку Бубафоня было прочным и прослужило долгие годы, в процессе его возведения необходимо использовать только огнеупорный кирпич.

Для изготовления печки можно использовать любую емкость. Как показывает практика, зачастую Бубафоню возводят из газового баллона. Необходимо подготовить газовый баллон, бочку цилиндрической формы или трубу требуемого диаметра.

Если вы применяете бочку или газовый баллон, то вам нужно аккуратно вырезать дно.

Затем из металлического листа вырезать круг диаметр которого немного меньше диаметра бочки или газового баллона. Посередине круга при помощи болгарки необходимо вырезать отверстие. Размер его должен быть таким, что к нему можно было приварить подводящую трубу. Именно через нее в топливный бак будет поступать кислород.

По краям врезанного круга необходимо приварить металлические швеллера накрест.

Таким образом тепло будет равномерно распределяться по топочной камере.

Подготовка отверстий для дров и золы

Особое внимание нужно уделить участку, в который будет попадать топливо. Для этого необходимо поставить конструкцию в рабочее положение и на дистанции чуть ниже середины на боковой стенке сделать отметку, по которому будет прорезано отверстие. Немного ниже того участка, где будут располагаться дрова, надо сделать специальное место, через которое вы сможете производить чистку печи Бубафоня от золы и пепла

Немного ниже того участка, где будут располагаться дрова, надо сделать специальное место, через которое вы сможете производить чистку печи Бубафоня от золы и пепла.

Подобная конструкция напоминает буржуйку. При желании оба отверстия на боковой стенке можно закрыть дверцами. Таким образом, Бубафоня будет выглядеть более привлекательно, а также угли и щепки не будут выпадать наружу.

Оборудование дымохода

Для того, чтобы не допустить деформацию корпуса из-за большого количества дыма, необходимо смонтировать дымоотвод. На расстоянии двадцати сантиметров от самой высокой точки печи Бубафоня нужно сделать разметку и по ней прорезать отверстие для дымоходной трубы.

Очень важно чтобы у дымохода было колено. Для его монтажа вам понадобятся два отреза. Тот, который длиннее нужно разместить вертикально, а уже к нему под углом приварить отрез поменьше

Тот, который длиннее нужно разместить вертикально, а уже к нему под углом приварить отрез поменьше.

Трубы должны свариваться под углом в 45°

В процессе монтажа важно отслеживать за тем, чтобы края обоих отрезов плотно прилегали друг к другу. И только после того, как проверены все параметры, трубы можно сваривать. Более длинная труба должна выходить на улицу через крышу дома

Если длины недостаточно, то ее трубу можно увеличить посредством приваривания еще одного отреза. Отверстие в потолке, через которое дымоход выводится на крышу, обязательно следует обмазать огнеупорной глиной

Более длинная труба должна выходить на улицу через крышу дома. Если длины недостаточно, то ее трубу можно увеличить посредством приваривания еще одного отреза. Отверстие в потолке, через которое дымоход выводится на крышу, обязательно следует обмазать огнеупорной глиной.

Сильные и слабые стороны Бубафони

Пиролизная печка обладает целым рядом положительных качеств:

  • Простота конструкции. Имея навыки сварочных работ и опыт работы с металлом, соорудить печку не составит большого труда.
  • Универсализм. Бубафоня очень неприхотлива в плане топлива: в нее можно бросать дрова, уголь, опилки, щепки и другие виды древесных отходов. Также печка хорошо справляется с пеллетами – недорогими экологичными гранулами.
  • Длительность работы. Время перегорания одной закладки дров – почти сутки: на протяжении этого времени печь исправно выделяет тепло. Этот показатель может меняться в зависимости от модификации прибора, объема его топки, скорости циркуляции кислорода и пр.
Популярные статьи  Как сделать экран под ванну своими руками

Печь бубафоня своими руками: схема чертеж, расчет и изготовление конструкции

Следует также упомянуть об основных недостатках Бубафони:

  • Невысокий КПД. Причиной этого является неравномерный нагрев корпуса прибора при достаточно низкой теплоотдаче. Более «продвинутые» пиролизные печи в этом плане на порядок эффективнее: их КПД нередко превышает 90%.
  • Неудобная чистка. Как такового зольника в конструкции не имеется, поэтому остатки продуктов горения извлекают через верх. Некоторые модификации печи оснащаются внизу дверкой, облегчающую процедуру уборки пепла и золы.
  • Низкая эстетичность. Внешний вид Бубафони вряд ли можно назвать красивым, поэтому ее в основном применяют для обогрева подсобных помещений.

Ограниченые возможности при работающей печке

Одним из самых больших недостатков, является невозможность манипуляции с работающей печкой. Верхний загрузочный бункер, становится недоступным и исключает возможность дозаправки, в любой момент по желанию. Потушить горячую бубафоню, представляется Печь бубафоня своими руками: схема чертеж, расчет и изготовление конструкциипроблематичным. Если достичь этого заслонкой с шибером, нет гарантий, что не возникнет уже упомянутого подсоса дыма в помещение, через раскалённый воздухопровод. Как решение, в боковые стенки стали врезать загрузочную и зольную дверцы. Однако проблему подвижного элемента решить сложней.

Кроме того, обязательная щель в верхней крышке, не позволяет тонко управлять тягой и интенсивностью, что критически важно для экономного и безопасного процесса. Через неё проходит воздух, якобы призванный вызвать догорание дымов

На самом деле, влекомый тягой, он улетучивается в дымоход, так и не добравшись до нужного места, стоит лишь чуть опуститься “пятке”.

Что такое печь длительного горения? На каком принципе основывается ее работа?

Для начала нам необходимо разобраться в том, как на самом деле происходит горение дров. Чтобы древесина воспламенилась, ее сначала нужно нагреть до температуры порядка полутора сотен градусов от внешнего источника тепла. Как правило, эту задачу выполняет подожженная спичкой бумага или щепки. Дерево начинает медленно обугливаться и при достижении отметки около 250 градусов – разлагаться на простые химические составляющие. Дым белого цвета, который мы можем наблюдать, разжигая костер, — это газы и водяной пар, выделяемые нагретой древесиной. И вот, перешагнув уровень в три сотни градусов выделившиеся из дерева газообразные вещества воспламеняются, способствуя дальнейшему ускорению термохимической реакции.

Само по себе разложение органического топлива, такого как, например, дерево, на простые элементы носит название пиролиза. И все бы хорошо, но обычное горение древесины не до конца использует весь заложенный в энергоносителе потенциал. Остается множество отходов, что, в конечном итоге, никак не способствует экономии.

Пиролизные печи, один из вариантов которой мы рассмотрим в данной статье, используют топливо намного более эффективно. Основной секрет заключается в том, что горение выделяющихся при нагреве древесины газов происходит отдельно от самого энергоносителя. При этом первичное топливо медленно тлеет, что позволяет добиться гораздо большего времени работы на одной закладке поленьев. В печах типа «бубафоня» и других пиролизных отопительных приборах все сгорает практически на 100%, оставляя после лишь небольшое количество пепла.

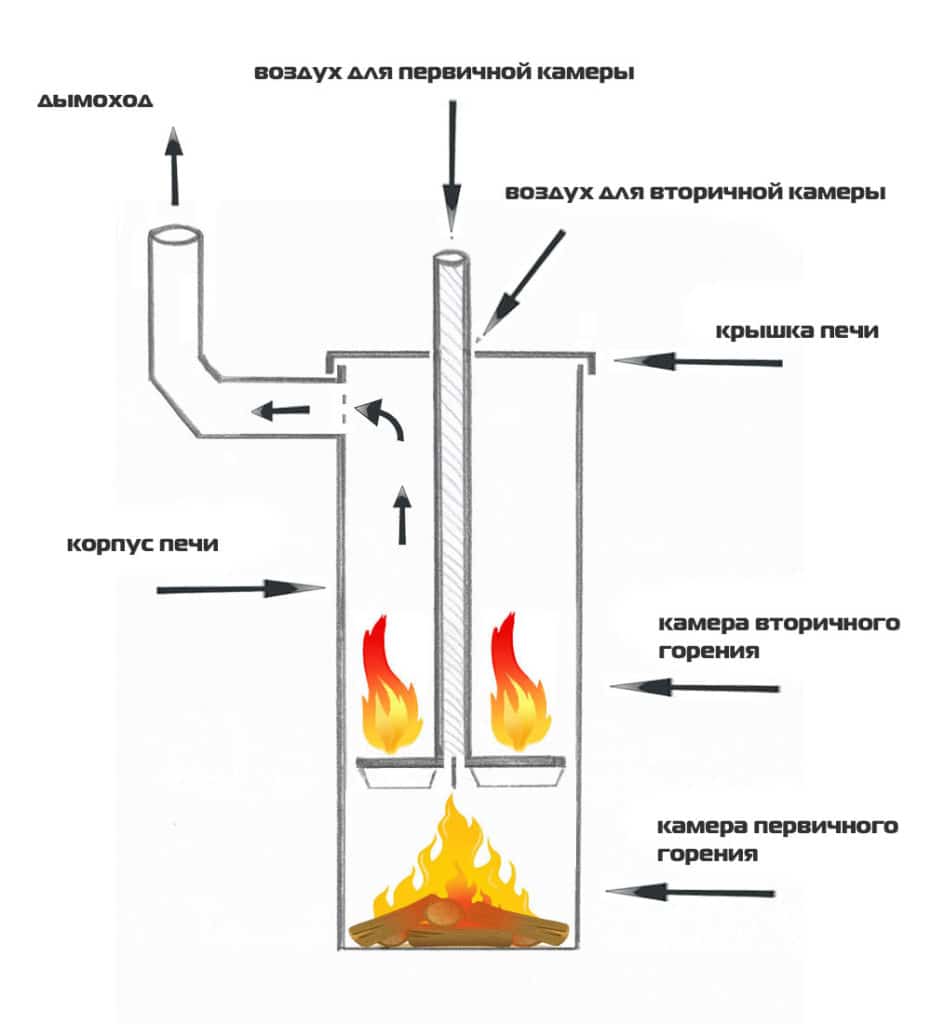

Как происходит горение

Это интересно: Краска для деревянных стен и потолков: внимательный взгляд на вопрос

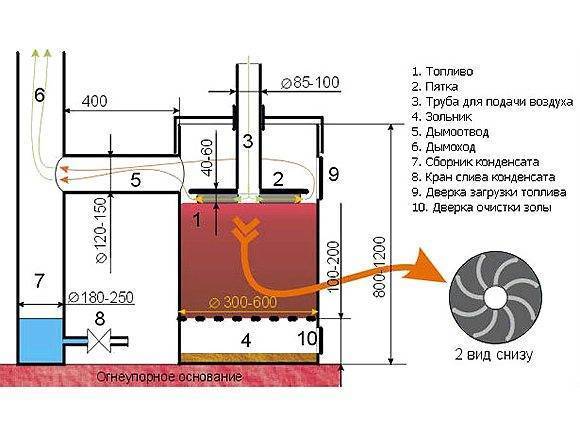

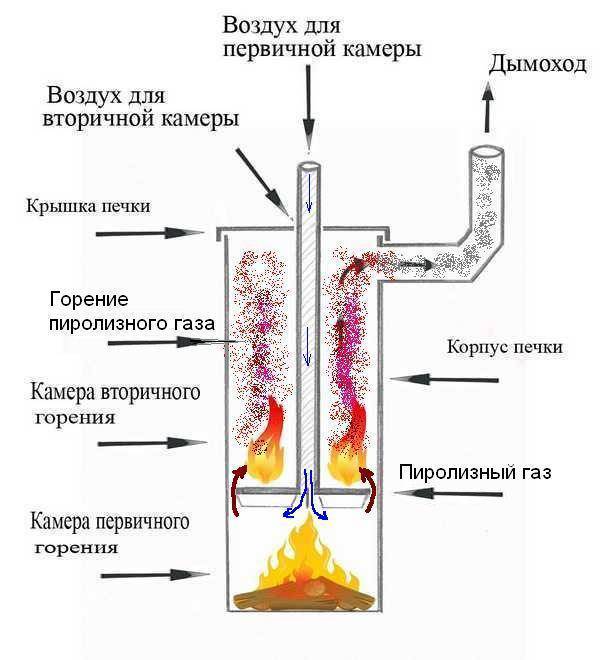

Схема и принцип работы

Основу отопителя составляет стальной толстостенный корпус. Последний делают цилиндрической формы из газового баллона, огнетушителя или бочки. Кроме того, сделать остов можно из металлической трубы, снабдив её днищем. В корпусе расположен нажимной диск с приваренным к нему воздуховодом. Последний делают из трубы, проходящей через отверстие в крышке отопителя. Снаружи воздуховод оборудуют заслонкой для регулирования интенсивности горения. Крышку аппарата делают съёмной, чтобы была возможность загрузить топливо. Дымоход размещён максимально близко к верхней части корпуса. Вверху крышки и по бокам аппарата приварены металлические ручки, облегчающие разборку, чистку и транспортировку конструкции.

Принцип работы отопителя основан на выделении пиролизного газа из топлива и дальнейшего его сжигания в камере дожига. При тлении древесины или угля в условиях нехватки кислорода происходит обильное образование дыма, который воспламеняется при взаимодействии со вторичным воздухом. В результате происходит медленное, но максимально полное сгорание топлива, что обуславливает длительность работы, экономичность и высокую эффективность.

Плюсы печи

  • Главное достоинство и основное предназначение Бубафони, это длительность её горения. Качество, которое судя по отзывам владельцев, нареканий вызывает меньше всего. Если верить владельцам, баллонные версии, способны гореть от 6-ти до 20-ти часов.
  • Удивительно как мало нужно, для создания печи такого типа. Минимум составных частей, капля раскройных работ, и немного сварки. Даже на изготовление простой буржуйки потребуется больше.
  • Если отбросить в сторону экологический аспект вопроса, то всеядность и разнокалиберность сжигаемых материалов, здесь на высоте. Когда дымоход, “пятка” поршня и подача кислорода, устроены как надо, никаких проблем не возникает.

Как и чем топить Бубафоню

Вся прелесть этой конструкции – ее легко приспособить под любое топливо. В таком «первозданном» виде она пригодна больше для дров. Но и дрова можно пересыпать какими-то отходами: щепой, опилками, шелухой подсолнуха или гречихи и т.д. Чем больше будет в котле утрамбовано топлива, тем дольше будет гореть печь, но при этом уровень закладки горючих материалов должен быть ниже выхода дымоходного отверстия.

Если вы собираетесь топить Бубафоню исключительно опилками, толщина стенок печи должна быть больше (не менее 10 мм), как и размеры котла – плотность у опилок невелика, как не трамбуй. Других конструктивных особенностей вносить нет нужды. Разве что вы придумаете устройство для подачи топлива внутрь топки. Опилки ведь не дрова, они могут сыпаться.

Чтобы опилки горели нормально, до засыпки в Бубафоню вставьте трубу или держак от лопаты, насыпьте опилки вокруг трубы, утрамбуйте. Когда все топливо заложено, выньте трубу. Теперь можно разжигать и устанавливать поршень.

Можно сделать так, чтобы работала печь Бубафоня на отработке. Чтобы не переделывать конструкцию на дно укладываете несколько битых огнеупорных кирпичей и несколько целых стоя (на них опирается поршень), через трубу подачи воздуха пропускается «топливопровод». Можно для этой цели использовать трубу меньшего диаметра. Между битыми кирпичами разводите огонь,  сверху на целые устанавливаете поршень и крышку.

Преимущества и недостатки печи

Простая с виду печка соединяет в себе множество важных достоинств, среди которых нужно обязательно отметить следующие моменты:

  • Предельная простота конструкции. Со сборкой бубафони может справиться практически любой желающий.
  • Экономичность. В зависимости от объема топливника и качества сырья бубафоня может работать на одной загрузке до нескольких суток.
  • Неприхотливость в уходе и обращении. После розжига топлива бубафоню можно на долгое время оставлять без присмотра и уходить по своим делам (но лучше, все-таки, периодически проверять состояние агрегата), а весь уход за печкой сводится к периодической прочистке зольника и дымохода.
  • Для сборки бубафони не нужны никакие дорогостоящие и труднодоступные материалы. Будет достаточно бака, крышки, нескольких труб и различных простых металлических изделий.
  • Печь прекрасно справляется со своей главной задачей даже в очень сильные морозы.
  • Бубафоню можно использовать для обогрева жилого дома, теплицы, гаража, дачного домика и прочих объектов.
  • Агрегат характеризуется высоким показателем пожарной безопасности – в его конструкции нет отверстий для выхода открытого пламени.
Популярные статьи  Заборы из евроштакетника: разновидности, монтаж, фото

Несмотря на очевидные плюсы, есть у этой печки и недостатки:

Еще один важный недостаток – не самый привлекательный вид.
Если бубафоню использовать в техническом помещении – в гараже, теплице, на даче, то особо беспокоиться не о чем. Как есть, так есть.
Ну а если хотите с ее помощью отапливать дом, то придется прятать ее где-то в котельной, подвале, в пристройке.
Можно еще ее облагородить. Например, обложить кирпичом. Этим, кстати, вы намного повысите комфортность нахождения рядом с печкой: кирпич погасит большую часть жесткого излучения, смягчит его, и станет своеобразным аккумулятором тепла: кирпич нагреется, а затем, когда печь погаснет, будет, постепенно остывая, отдавать накопленное тепло.

Розжиг печи «бубафоня»

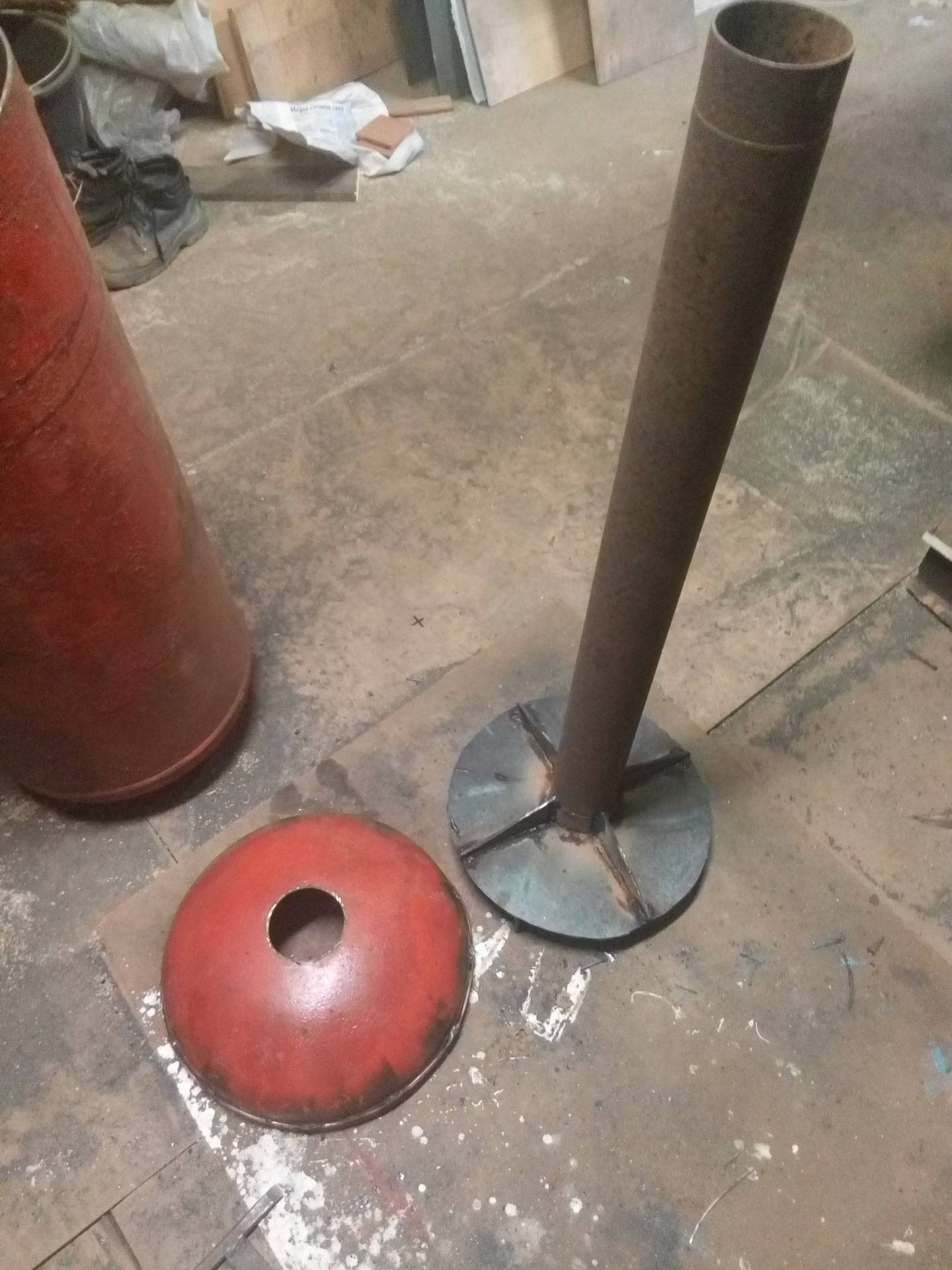

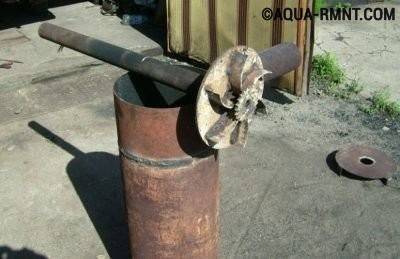

Вытаскиваем изнутри поршень-подаватель с приваренным воздуховодом, предварительно сняв крышку с баллона.

Кладем внутрь деревянные поленья. Располагать их необходимо горизонтально впритык друг к другу. Вертикальное размещение дров может иметь довольно неприятные последствия в случае, если недогоревшее стоящее ребром полено будет препятствовать движению поршня. Это приведет к тому, что вместо тления в первичной камере разгорится полноценный костер. В результате нарушится правильный режим работы печи, дрова сгорят быстрее и, в добавок ко всему, она может начать дымить через воздуховод. Поленья нельзя закладывать выше места расположения дымохода.

Печь бубафоня своими руками: схема чертеж, расчет и изготовление конструкции

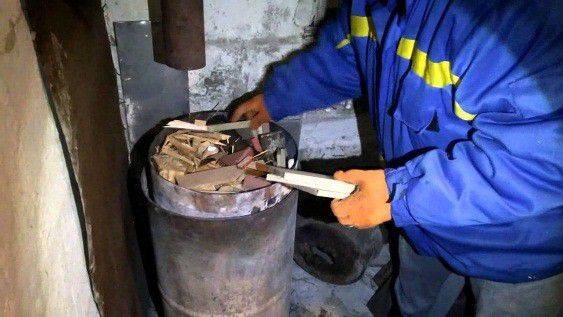

Закладка дров в пиролизную печь

Поверх дровяной закладки насыпаем щепки с опилками либо мелкие ветки. Вымачиваем в жидкости для растопки (керосин также прекрасно подойдет) кусок старой ткани и кладем ее на слой щепок. Альтернативой для тряпки может послужить бумага.

Печь бубафоня своими руками: схема чертеж, расчет и изготовление конструкции

Обработка верхнего слоя закладки керосином

Прижимаем закладку поршнем и надеваем назад крышку печи.

Печь бубафоня своими руками: схема чертеж, расчет и изготовление конструкции

Установка поршня с крышкой

Поджигаем дрова, забросив внутрь через трубу-воздуховод кусок зажженной ветоши или бумаги. Спичка для распалки «бубафони» не подходит, поскольку успевает потухнуть до того, как упадет вниз.

Печь бубафоня своими руками: схема чертеж, расчет и изготовление конструкции

Розжиг печи

Через 15-25 минут, после того, как закладка хорошо разгорится, необходимо прикрыть задвижку на воздуховоде. Это ограничит подачу воздуха в первичную камеру сгорания и приведет к тому, что поленья начнут тлеть, выделяя пиролизные газы. Таким образом, «бубафоня» перейдет в свой основной рабочий режим.

Качество топлива

Немаловажным, остаётся понимание того, что сжигание сырых дров, если и оказывается технологически возможным, имеет сильно заниженную калорийную ценность. Исходя из понятия удельной массовой теплотворности дров, при доступной обывателю влажности в 25 – 30%, мы получим всем известные 3.6 – 3.3 кВт. При влажности в 50 – 70%, этот показатель снизится до 1.9 – 0.8 кВт, что меньше вдвое, как минимум. Поэтому вероятно, что лучше стоит заняться вопросом сухих дров, чем добиваться невозможного от влажных. Последнее, вопрос применения такой печи. Поскольку разогрев происходит далеко не мгновенно и быстро потушить её тоже не просто, использовать в гараже её неудобно. К месту она придётся в производственном помещении или теплице, где к тому же, для неё найдётся топливо, в виде растительных отходов, опилок и прочего мусора.

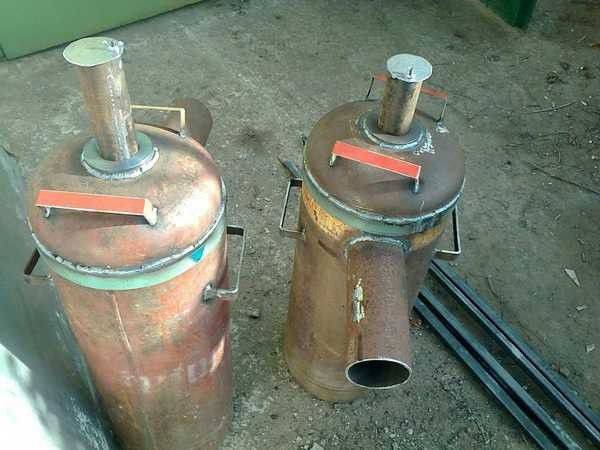

Печь «Бубафоня» из газового баллона

Предлагаю к рассмотрению такую интересную конструкцию печи, которая получила название «Бубафоня». Такую печь относят к печам длительного горения, причем топить ее можно практически чем угодно, начиная от обычных дров, заканчивая опилками, травой, корой и так далее. Особенность печи в том, что горение в ней происходит сверху вниз, а не наоборот, как в классических печах. Подача воздуха также осуществляется сверху, причем воздух, пока доходит до точки горения дров, разогревается. Также конструкция интересна тем, что дрова сверху прижимаются пластиной с крыльчаткой. Благодаря пластине получается камера сгорания, пластина давит на дрова и камера сгорания уменьшается в зависимости от степени сгорания этих дров. А крыльчатка нужна для того, чтобы входящий воздух образовывал вихрь в точке горения. Конечно, конструкция довольно мудреная и полностью понять принцип работы такой печи тяжело, но, по мнению ее владельцев, она работает довольно интересно и эффективно. Рассмотрим, как сделать такую печь из газового баллона!

Материалы и инструменты, которые использовались автором:

Список материалов:

-два газовых баллона; — входящая труба для подачи воздуха; — исходящая дымовая труба; — толстая листовая сталь.

Список инструментов:

— сварочный аппарат; — болгарка; — дрель с хорошими сверлами по металлу; — рулетка; — маркер; — струбцины.

Процесс изготовления печи «Бубафоня»:

Шаг первый. Подготовка газового баллона

Работа с газовым баллоном подразумевает высокую опасность, если просто так начать резать баллон, он с высокой вероятностью взорвется. Есть масса способов, как очистить баллон. Самый просто способ – заполнить его под горлышко водой и приступать к резке прямо с водой. Но при этом нужно быть осторожным и стараться не мочить болгарку, так как можно заработать удар током.

Еще некоторые мастера тщательно моют баллон при помощи воды с моющими средствами. Воду нужно использовать горячую, чтобы горючие вещества испарились. Но такую процедуру нужно повторить несколько раз. В любом случае сначала снимите кран и слейте с баллона содержимое. То, что вытечет, является горючим веществом, по свойствам газолин схож с бензином. Поэтому избегайте при этом открытого огня.

Шаг второй. Резка и сварка

Когда баллоны будут подготовлены к резке, вооружаемся болгаркой и приступаем к работе. У обоих баллонов отрезаем горловины. Один баллон будет основным, а от второго мы отрежем кусок, чтобы удлинить печь. Когда все будет готово, хорошо сварите все части между собой. В итоге полученная конструкция у автора имеет высоту около одного метра.

Шаг третий. Изготовление крышкиШаг четвертый. Монтируем дымовую трубу

Автору понадобилось сварить колено, чтобы вывести дымовую трубу на улицу. Чтобы срезать трубы под правильным углом, рекомендуется сначала изготовить шаблоны из бумаги.

Шаг пятый. Изготовление воздухозаборной части

В центре кругляка проделываем отверстие под входную трубу и привариваем его. Еще для равномерного распределения воздуха по камере сгорания на пластине установлена крыльчатка. Для ее изготовления можно использовать уголок или другой подобный материал.

Шаг шестой. Дорабатываем крышку печи

Печь почти готова, осталось проделать отверстие в крышке под заборную трубу. Зазор тут должен быть небольшим, но в то же время, труба должна легко проходить через крышку. Также нужно приварить две ручки из толстой проволоки к крышке.

Вот и все, после этого печь готова. Дрова загружаются сверху, поджигаются аналогично тоже сверху. Печь закрывается и начинается медленный и эффективный процесс сгорания топлива.

Конечно, в нижней части печи еще нужно сделать дверку, чтобы было удобнее поджигать печь, следить за процессом горения, а также выгребать золу. Но дверка должна быть герметичной, так как по задумке подача воздуха идет сверху.

Популярные статьи  Какой выбрать твердотопливный котел для отопления частного дома: ТОП-10 лучших котлов

На этом все, проект окончен, оставляйте ваши мнения по поводу такой конструкции, а также пишите отзывы, если у вас есть такая печь. Удачи и творческих вдохновений, если надумаете повторить. Не забывайте делиться своими самоделками с нами!

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Конструкция печи и ее элементы

Печь бубафоня своими руками: схема чертеж, расчет и изготовление конструкцииПечь бубафоня – схема строения

Как изготовить печь бубафоня своими руками? Чтобы ответить на этот вопрос, нужно изучить конструктивное устройство агрегата. Общая конструкция состоит из нескольких главных элементов:

  • Цилиндрический корпус с патрубком дымохода;
  • Верхняя съемная крышка;
  • Прижимное поршневое устройство с воздуховодом;
  • Дополнительные элементы – заслонка, ручки, дверцы.

В корпус загружается твердое топливо. Высота корпуса подбирается в диапазоне 3 – 5 диаметров цилиндрической части. Поршень (стальной круг со сквозным отверстием) закрывает топливо и разделяет внутренний объем на две зоны горения. Диаметр прижимного элемента составляет 0,95D, где D – внутренний диаметр топки. Толщина металла поршня имеет значения в зависимости от внутреннего диаметра печи: при 300 мм – 9 мм, 400 мм – 7 мм, 600 мм – 5 мм, 800 мм – 3 мм. В основной топке тлеет топливо, в верхней полой части цилиндра горит пиролизный газ. Через зону пиролизного сгорания по воздуховоду (стальной трубе) проходит воздух для процесса горения. Продукты процесса покидают топку через патрубок дымохода, присоединенный к дымовой трубе.

Поверхность (прижимная) стального круга оптимизируется монтажом воздушных каналов – к нижней плоскости приваривают уголки, швеллеры или гнутые полосы стали, улучшающие аэродинамическое движение воздуха и пиролизных компонентов. Высота каналов составляет величину от 10 до 12 % от D. На выходное отверстие приваривают отбойник с отверстием – он распределяет воздух по поверхности тлеющей закладки. Диаметр подающего воздух канала берут из расчета 0,5 диаметра дымохода.

Расчет диаметра дымохода обязателен ввиду сложной аэродинамики, видной на чертежах печи бубафоня. Чертежи печи бубафоня легко найти в сети. При отсутствии расчета процесс горения будет нарушен, печь перестанет работать.

Площадь сечения дымового патрубка составляет 1,75Q, где Q – тепловая мощность печи, кВт/час. Тепловая мощность составляет произведение массы единичной загрузки топлива на его удельную теплотворную способность, М х А. Теплотворная способность А зависит от вещества топлива и определяется по справочникам.

Масса топлива вычисляется из произведения объема топки V (куб. дм) на насыпную плотность загрузки Н. Насыпная плотность топлива также определяется по справочным материалам. Объем топки принимается с коэффициентом 0,65 от высоты печи и рассчитывается по формуле V = πD2/4хВ, где В – высота устройства.

Получив все расчетные данные, из площади сечения дымового патрубка вычисляется его диаметр.

По величине тепловой мощности определяется количество тепла, производимое агрегатом в зависимости от массы единичной загрузки топлива. Как правило, проектируются печи с циклом загрузки в 12 часов. Тогда часовая мощность составляет Q/12. При выработке 50 кВт теплоты часовая мощность составит 50/12 – 4,16 кВт. Укрупненное значение теплоты, необходимой для отопления помещений с высотой потолка до 2,7 метра и средними показателями тепловой изоляции составляет 80 – 120 Вт на квадратный метр площади. Рассчитанная величина 4,16 кВт обеспечивает качественный обогрев помещения площадью около 40 квадратных метров.

Расчёт основных параметров

Печь длительного горения на твёрдом топливе можно изготовить из подручных материалов, таких как: использованный газовый баллон, отрезок большой стальной трубы или металлической бочки. Следует подбирать материал с толщиной стенок не менее 5 мм. Это обусловлено тем, что меньшая толщина корпуса через некоторое время прогорит.

Печь бубафоня своими руками: схема чертеж, расчет и изготовление конструкции

Вариант печи «бубафоня» с водяной рубашкой

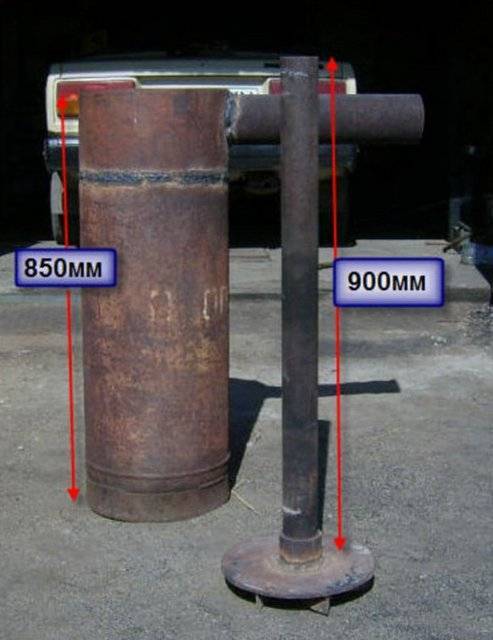

Размер печи

При отсутствии каких-либо чертежей и схем для изготовления печи можно самому сделать все необходимые расчёты.

Печь бубафоня своими руками: схема чертеж, расчет и изготовление конструкции

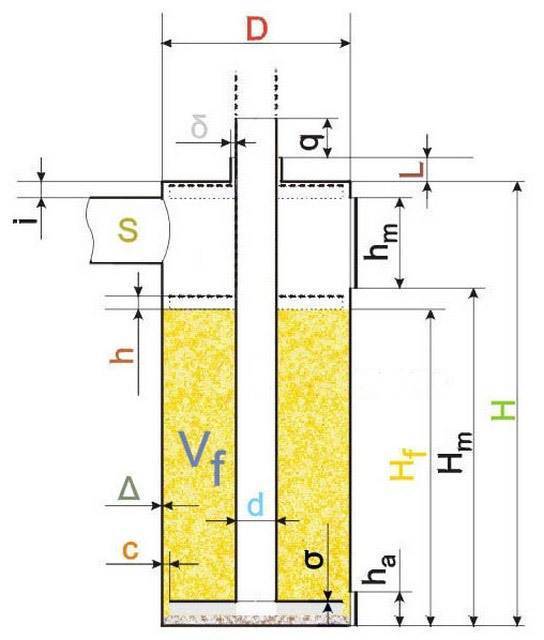

расчёт параметрв печи «бубафоня»

В этом случае вернее будет говорить о её диаметре — D и высоте — H. Эти величины должны быть пропорциональны друг другу, где соотношение в пределах от 1:3 до 1:5 считается оптимальным. Высоту печи обычно делают не менее 100 см, так как этот параметр напрямую связан с длительностью работы агрегата. Однако изготавливать слишком высокую конструкцию не стоит, так как её неудобно будет загружать дровами. Также это может негативно сказаться на силе тяги. Она может снизиться настолько, что поддерживаемое пламя внутри топочной камеры потухнет.

Если изготовить каркас печи слишком широким, то равномерного горения топлива около внутренних стен камеры и в середине очага не будет. В этом случае выгорит только центральная часть топочного материала. Металлический круг поршня просядет и закупорит очаг, в результате чего пламя потухнет. Оптимальный диаметр такой конструкции составляет от 300 до 900 мм.

Толщина используемого материала

Этот критерий необходимо учитывать, так как тонкие стенки корпуса через некоторое время прогорят. В связи с этим необходимо подбирать материал с толщиной не менее 5 мм

Это особенно важно, если планируется оборудовать каркас водяной рубашкой, превратив его в котёл. На изображении толщина стенки обозначена условным знаком Δ. Если использовать материал с толщиной стенок до 4–5 мм, то это чревато тем, что печь будет терять свою мощность

Из-за тонких стен корпуса упадёт температура над блином поршня. В результате снизится догорание пиролизных газов, а следовательно, уменьшится выделяемое тепло

Если использовать материал с толщиной стенок до 4–5 мм, то это чревато тем, что печь будет терять свою мощность. Из-за тонких стен корпуса упадёт температура над блином поршня. В результате снизится догорание пиролизных газов, а следовательно, уменьшится выделяемое тепло.

Параметры металлического блина

Для эффективной работы печи важен не только диаметр круглой пластины на поршне, но и его толщина. Ведь металлический блин является перегородкой и одновременно нагревающей поверхностью для воспламенения пиролизных газов.

При изготовлении металлического блина следует придерживаться оптимального размера. Расстояние от его внешнего края до внутренней стенки печи должно составлять 5%. На изображении этот зазор обозначен в виде формулы С=5%D.

Печь бубафоня своими руками: схема чертеж, расчет и изготовление конструкции

Диаметр металлического блина должен быть чуть меньше внутреннего диаметра корпуса печи

Размеры трубы, подающей воздух

На схеме её диаметр указан буквой d. Для конструкции такой печи можно использовать трубу 75 или 80 мм. Трубу необходимо приварить к металлическому кругу (в его отверстие в середине). В результате получится деталь, называемая поршнем.
