Панельные радиаторы отопления: рассмотрим стальные варианты

Содержание

Какие радиаторы подойдут

Производители выпускают батареи под нижнее подключение с патрубками выхода и входа внизу. Универсальные модели имеют 4 зазора под магистрали, поэтому врезаются любым способом. На два входа подкидываются отопительные патрубки, остальные скрываются заглушками. Допускается подключать нижним способом радиаторы под боковую врезку. Понадобится специальный монтажный комплект для крепления труб на стену, в нее или под полом.

Фиксация производится снизу на кронштейнах. Элемент должен быть немного наклонен в сторону обратного движения теплоносителя. Таким образом из системы быстро удаляются воздушные пробки.

Достоинства и недостатки

На сегодняшний день панельные батареи можно встретить на рынке различных стран, так как они являются самым традиционным прибором, обеспечивающим качественное отопление и отвечающим требованиям по энергосбережению.

К главным преимуществам таких радиаторов можно отнести:

  • Стильный дизайн. Изделие внешне имеет простой и аккуратный вид. Производители выпускают приборы в различном оформлении, начиная с классики и заканчивая модерном.
  • Удобная регулировка. Степень нагрева можно легко контролировать при помощи механических и электронных устройств.
  • Высокая теплоотдача. Благодаря особому принципу конвекции прибор обладает повышенным КПД.

Панельные радиаторы отопления: рассмотрим стальные варианты

  • Доступная цена. По сравнению с другими видами отопительных устройств, панельные радиаторы стоят дешевле, так как для их изготовления используется сталь.
  • Экономия энергоресурсов. Прибор имеет емкость небольшого объема, поэтому на ее нагрев расходуется намного меньше электричества.
  • Многофункциональность. Изделие можно использовать как в качестве радиатора, так и конвектора.
  • Небольшой вес. Конструкция легкая, поэтому ее монтаж вполне реально выполнить своими руками.
  • Большой выбор модельного ряда. На рынке представлены радиаторы любой мощности и размеров.

Панельные радиаторы отопления: рассмотрим стальные вариантыПанельные радиаторы отопления: рассмотрим стальные варианты

Панельные батареи обладают следующими недостатками:

  • Неустойчивость к гидроударам. Из-за этого радиаторы нельзя подключать к системам центрального отопления.
  • Высокая чувствительность к кислотной среде. Чтобы защитить стальную поверхность изделия от коррозии, необходимо постоянно поддерживать его уровень рН в диапазоне от 8,3 до 9,5.
  • Согласно инструкции по эксплуатации, запрещается на длительное время сливать с системы воду. Если этого не делать, то внутренние стенки панелей будут вступать в контакт с кислородом, что повлечет их коррозию.

Панельные радиаторы отопления: рассмотрим стальные вариантыПанельные радиаторы отопления: рассмотрим стальные варианты

Стальные радиаторы

Стальные панельные радиаторы

Стальной панельный радиатор с термостатом

Такой радиатор представляет собой прямоугольную панель, состоящую из двух сваренных вместе стальных листов с отштампованными углублениями, при сварке образующих каналы для циркуляции теплоносителя. Иногда для увеличения теплоотдачи к тыльной стороне панели привариваются П-образные стальные рёбра. Несколько таких панелей могут объединяться в пакет и закрываться сверху и с боков декоративными планками.

Выпускаются панели различной высоты и ширины, что позволяет создать прибор любой тепловой мощности. Панельные радиаторы имеют небольшую глубину и мало весят; соответственно, их тепловая инерционность незначительна. Площадь нагреваемой поверхности панелей весьма велика и стимулирует интенсивное движение нагретого воздуха — доля теплового потока, передаваемая конвекцией, достигает 75 %[источник не указан 2376 дней], что позволяет отнести эти приборы к типу конвекторов.

Для изготовления панелей используется низкоуглеродистая сталь с повышенной коррозионной стойкостью. Поверхность стали обезжиривают, фосфатируют, покрывают порошковой эмалью и термообрабатывают.

В случаях, когда система отопления имеет прямое сообщение с атмосферой (например, через открытый расширительный бак), эти радиаторы склонны к коррозии, и их срок службы может составлять всего несколько лет.

К недостаткам панельных стальных радиаторов следует отнести небольшое рабочее давление, на которое они рассчитаны, чувствительность к гидравлическим ударам, незащищённость внутренней поверхности от коррозионного воздействия воды. Эти свойства ограничивают сферу их применения автономными системами отопления с хорошей водоподготовкой. Кроме того, тыльные поверхности приборов труднодоступны для удаления пыли.

В большинстве случаев панельные радиаторы рассчитываются на рабочее давление от 6 до 8,7 атм, опрессовочное — до 13 атм и максимальную температуру теплоносителя 110 °C[источник не указан 2376 дней]. Их рекомендуется использовать в индивидуальном и малоэтажном строительстве, а при наличии индивидуального теплового пункта — в зданиях любой этажности.

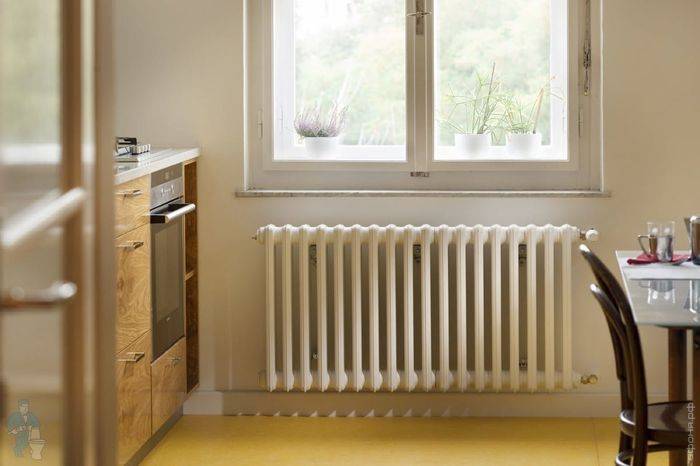

Стальные секционные радиаторы

Внешне эти радиаторы напоминают чугунные, однако их секции соединяются друг с другом не резьбовыми ниппелями, а при помощи точечной сварки. Они являются более прочными и долговечными и рассчитаны на рабочее давление от 10 до 16 атм[источник не указан 2376 дней]. Однако из-за особенностей технологии производства стоимость этих радиаторов достаточно высока, что и обуславливает их относительно невысокую популярность.

Стальные трубчатые радиаторы

Трубчатые стальные радиаторы представляют собой сварную трубчатую конструкцию и являются наиболее дорогостоящими. Они выпускаются в расчете на рабочее давление 10-15 атм[источник не указан 2376 дней]. Сварные стыки минимизируют вероятность протечек, но недостатком этих радиаторов является малая толщина стали (1 мм и менее).

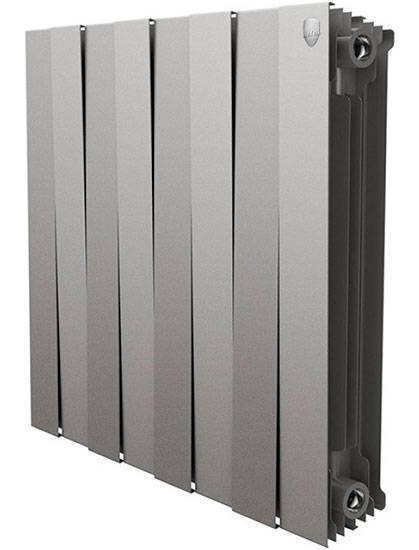

Биметаллические радиаторы

Биметаллический радиатор

Биметаллические радиаторы отличаются от алюминиевых наличием стальных внутренних элементов. Конструкция этих радиаторов такова, что запас прочности превышает все возможные давления в системе многократно (разрушающее давление составляет 100 атм), контакт теплоносителя с алюминием сведен практически к нулю. Единственным недостатком можно считать только самую высокую стоимость среди радиаторов.

Конструкция прибора

Стальные радиаторы панельного типа могут слегка отличаться по своей конструкции. Основными элементами являются панели. Их количество может изменяться от 1 до 3. Каждая панель, в свою очередь, состоит из металлических пластин, которые соединяются по контуру между собой. Пластины изготавливаются из стали путем штамповки. В результате на поверхности пластин появляются вертикально расположенные каналы – по ним в дальнейшем будет двигаться теплоноситель.

Панельные радиаторы отопления: рассмотрим стальные варианты

Если конструкция прибора предусматривает наличие нескольких пластин, они объединяются между собой в единое целое. Для этого используют патрубки. Для увеличения значения теплоотдачи между панелями устанавливают пластинчатые конвекторы. В том случае, если прибор состоит из одной панели, патрубки располагаются сзади панели.

По бокам отверстия между панелями (если их несколько) закрываются кожухом.

Штамповка деталей для панельных радиаторов

  • Штамповка панелей из листовой стали толщиной обычно 1,25 мм.
  • Изготовление конвекторов П-образной формы, необходимых для большей теплоотдачи, из стальных полос толщиной 0,3÷0,5 мм.
  • Соединение двух штампованных панелей между собой.
  • Закрепление на двух соединенных панелях конвекторов.
  • Монтаж арматуры для врезки радиатора в систему.
  • Покраска стальных поверхностей панели.

Покраска панелей — это один из важнейших этапов в изготовлении панельных радиаторов, так как от качества нанесённого покрытия зависит долговременность эксплуатации радиаторов.

Всем известно, что сталь подвержена воздействию коррозии, тем более — при длительном пребывании во влажной среде. Поэтому, без качественной окраски, которая проводится по специальной технологии, не обойтись.

Окрашивание стальных панельных радиаторов может осуществляться несколькими способами:

— Традиционным, путем погружения в окрашивающий состав (ОП).

— По технологии анодного электрофореза (АЭФ).

— Методом катодного электрофореза (КЭФ), который обычно применяется в автомобильной промышленности.

Панельные радиаторы отопления: рассмотрим стальные варианты

Выбор отопительных радиаторов

При выборе батарей отопления нужно учитывать следующие параметры:

  • Величина давления и температурный режим в отопительной системе, к которой будут подключены батареи – эти показатели напрямую влияют на характеристики отопительных приборов;
  • Способность радиаторов выдерживать воздействие используемого в системе теплоносителя;
  • Суммарная тепловая мощность, которую должны иметь установленные в помещении радиаторы – этот показатель позволяет определить необходимое количество радиаторов и их характеристики;
  • Декоративные свойства радиаторов и их совместимость с уже имеющимся или планируемым интерьером помещений, где они будут устанавливаться.
Популярные статьи  Как заделать стык между ванной и стеной

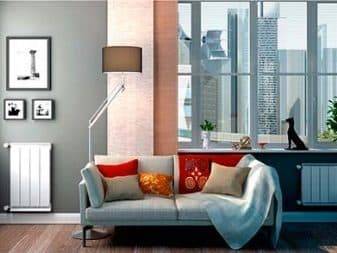

Как правильно выбирать радиаторы для квартиры?

Радиаторы должны не только выполнять свои функции, но и вписываться в интерьер

Выбор радиатора для квартиры – это ответственный шаг. Не все виды отопительной системы, представленной на современном рынке, подходят. Некоторые приборы не способны выдерживать нагрузку и гидроудары, которые нередко встречаются в наших коммунальных службах

Здесь важно учитывать не только материал, но и предельную нагрузку радиатора

Кроме того, для эффективной работы отопительного прибора и максимальной его теплоотдаче, необходимо правильно рассчитать количество секций.

При выборе радиатора для квартиры, необходимо учитывать следующие факторы:

  • Общую площадь квартиры. Исходя из этого параметра, необходимо подбирать мощность радиатора.
  • Максимальное давление в отопительной системе. Каждый прибор обладает своей предельной нагрузкой.
  • Материал и максимальная температура, которую способен выдержать радиатор. Мощность радиатора. Это будет основополагающим фактором, исходя из которого, необходимо рассчитать количество секций и общую длину прибора.
  • Общий дизайн и стиль батарей.

Подбирая батареи для своей квартиры, не нужно быть излишне рачительным. Низкая цена может стать причиной холода в помещении, да и срок службы у недорогих радиаторов не превышает 5-6 лет.

При возникновении аварии в отопительной центральной системе, дешевые батареи могут быстро выйти из строя из-за гидроударов.

В заключение статьи, предлагаем вам очень подробную лекцию по выбору радиаторов в квартиру.

Самостоятельный монтаж

Установку отопления вполне реально осуществить самостоятельно.

Система может быть дополнена мембранным баком и циркуляционным насосом.

По наличию насоса различают отопление:

  • с естественной циркуляцией теплоносителя;
  • с принудительной.

Собрать такую отопительную систему своими руками возможно.

Перед этим надо определиться с некоторыми положениями:

  • источником энергии;
  • мощностью котла, учитывая возможные теплопотери;
  • конфигурацией котла (одноконтурный, двухконтурный);
  • конфигурацией системы (однотрубная, двухтрубная, коллекторная);
  • количеством и размером радиаторов;
  • с типом циркуляции энергоносителя;
  • схемой разводки.

После этого необходимо наметить последовательность работ:

  1. Утеплить помещение.
  2. Привести в порядок поверхность стен, к которым будут крепиться устройства (после установки это сделать сложно).
  3. В соответствии с планом просверлить в стенах отверстия для труб соответствующего диаметра.
  4. Необходимо ознакомиться с инструкцией установки устройств. Сборку следует начинать от котла, последовательно подсоединяя все компоненты. В конструкции используют металлопластиковые трубы. Они соединяются специальными приспособлениями — фитингами. Это облегчает процесс монтажа.
  5. После сборки необходимо протестировать систему на герметичность и теплоотдачу.

В частном доме

Система отопления частного домовладения зависит от близости и вида источника энергии. Поскольку дом – это постоянное место проживания, для установки стремятся выбрать не столько экономный вариант, сколько надежный и удобный.

Панельные радиаторы отопления: рассмотрим стальные варианты

На даче

Многие дачники выбирают для обогрева твердотопливный котел. Поскольку дача может использоваться нерегулярно, иметь небольшую площадь, вкладывать в ее содержание значительные средства нет необходимости.

В квартире

Переход с центрального отопления на автономное – трудоемкий процесс.

Отключиться от централизованной системы многоквартирного дома и установить индивидуальное отопление возможно только, оформив следующие документы:

  • разрешение управляющей компании на отключение;
  • разрешение местной администрации на перепланировку в квартире;
  • разрешение лицензированной газовой компании на проведение и установку газового оборудования (если выбор пал на газовый энергоноситель);
  • согласие всех жильцов дома на эти виды работ.

Прежде чем решиться на такой шаг, необходимо:

  • хорошо взвесить все плюсы и минусы автономной системы отопления;
  • посчитать затраты на его установку;
  • обязательно проконсультироваться с юристом, чтобы правильно оформить бумаги.

Любая самовольная перепланировка такого характера несет в себе риски нарушения норм безопасности. Это грозит штрафами.

В некоторых современных многоэтажных домах индивидуальное отопление заложено в проект. В этом случае застройщик берет на себя обязательства по установке газового оборудования и оформлению разрешения на него. Тогда собственнику, купившему жилье, остается только пройти инструктаж в газовой компании.

В гараже или других хозпостройках

В систему отопления частного дома может быть включен обогрев гаража, если он представляет собой часть постройки.

Если гараж расположен вдали от жилья, ему необходим индивидуальный обогрев. Отопление на дровах и на жидком топливе требует хорошей вентиляции и специально оборудованного места. Его обслуживание — трудоемкий процесс. Если вы пришли поработать, то тратить много времени на растопку печи нерационально.

Электрический конвектор в этом случае самый удачный вариант:

  • он не требует больших затрат на установку;
  • быстро согревает помещение;
  • безопасен в эксплуатации.

Зимой работы в гараже не так много, чтобы опасаться больших расходов на электричество. То же касается и других хозяйственных построек.

Способы, по которым можно подключить радиаторы

Существует несколько способов подключения радиаторов в систему отопления.

Нижний: узлы подключения

Сложно замаскировать отходящие от боков радиатора трубки. Чтобы не испортить дизайн помещения сантехническими коммуникациями применяются нижнее подключение, которое аккуратно подводится снизу к двум точкам на одной из сторон изделия.

Преимущества:

  • Лёгкость маскировки. Две трубки снизу можно просто прикрыть панелью.
  • При этом типе подключения устройство легко отключить от системы, не сливая теплоноситель из остальных батарей.
  • Панель радиатора нагревается быстро, а вода проходит по нему быстрее, чем при стандартном боковом подключении.
  • Возможность применять как одно-, так и двухтрубную схему, а также вертикальную и горизонтальную ориентацию.

Недостатки:

При малом расстоянии от пола до обогревателя появляются трудности в монтаже, особенно в том случае, если возникает необходимость добавить в схему терморегулятор.

Важно! Эффективность использования нижнего типа подключения увеличивается при монтаже с его помощью вертикальных радиаторов — узких, но высоких (около 1,5—2-х метров) изделий, которые создают тепловую волну для ликвидации очагов проникновения холодного воздуха. Узлы нижнего подключения: запорные краны на двух контурах, идущих от подающей трубы, термостат, кран Маевского (при необходимости) и клапаны нижнего подключения

Узлы нижнего подключения: запорные краны на двух контурах, идущих от подающей трубы, термостат, кран Маевского (при необходимости) и клапаны нижнего подключения

Узлы нижнего подключения: запорные краны на двух контурах, идущих от подающей трубы, термостат, кран Маевского (при необходимости) и клапаны нижнего подключения.

Схема: От подающей трубки отходят два контура, через которые теплоноситель будет попадать в радиатор и выходить из него, и подключаются к обогревателю с помощью клапанов нижнего подключения.

Боковой, особенности прогрева последних секций

Это распространённый в коммунальных квартирах тип подключения, так как применяется он при вертикальной ориентации контура труб. Обе трубы (подающая и отводящая) — располагаются сбоку от радиатора.

При этом подающая трубка может быть с одного края, а отводящая — с другого, или же они, по выбору мастера, устанавливаются обе с одного края.

Преимущества:

  • Простой способ монтажа.
  • Быстрый нагрев радиатора.
  • Эффективное использование с вертикальной ориентацией отопительной системы.

Недостатки:

  • Невозможность использования с длинными батареями: последние секции остаются непрогретыми.
  • Трудность в маскировке.

Схема бокового подключения: подводящий контур отопительной системы, идущий от котла или расширительного бачка, заводится в обогреватель сбоку.

Выводящий — либо с одной стороны (при двухтрубной вертикальной ориентации) либо с противоположной (при однотрубной).

Подключение:

  1. Нельзя нарушать подающий и отводящий контуры: первый всегда выше второго.
  2. На трубы устанавливаются запорные клапаны, кран Маевского и термостат.

Диагональный

Схема считается лучшей из возможных, так как теплоносителем захватывается вся площадь обогревателя. Суть проста: труба, по которой поступает горячая вода, монтируется у верхнего бока изделия, а собирающая труба для удаления остывшей воды — у нижнего. Получается, что жидкость описывает в обогревателе оптимальный для эффективной работы системы маршрут.

Популярные статьи  Грунт для газона

Преимущества:

  • Особая эффективность при монтаже на длинные радиаторы (от 10 секций), поскольку здесь такое подключение показывает лучшие результаты по скорости циркуляции воды и мощности теплоотдачи.
  • Значительный уровень охвата площади обогревателя теплоносителем: жидкость распределяется по устройству равномерно, быстро заполняя секции, что обеспечивает ровную волну тепла.

Недостатки:

  • Сложная геометрия разводки труб, затрудняющая монтаж подключения.
  • Трудности при маскировании.
  • Большой объем необходимого сантехнического материала.

Схема диагонального подключения: Подающий контур монтируется сверху, отводящий ― снизу с противоположного края; теплоноситель проходит маршрут сверху вниз.

Подключение:

  1. Необходимо применение запорных кранов, поскольку при сложном разветвлении опасны протечки и прорывы.
  2. Трубы проводятся параллельно плоскости друг друга.

Внимание! При данном способе подключения достигается высокая скорость циркуляции воды, поэтому установка насоса способна вызвать неэффективную отдачу тепла: теплоноситель будет выходить из радиаторов ещё горячий

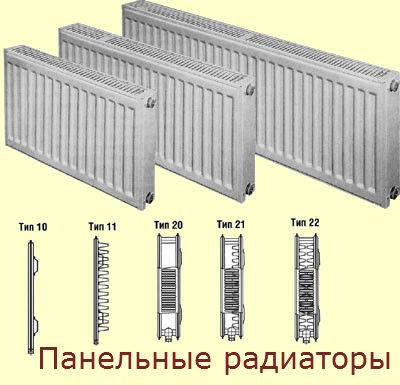

Общие сведения о панельных радиаторах

Панельный радиатор относится к конвективному типу обогревателей, и обогрев помещения происходит за счет конвекции воздуха по помещению. Часто такие радиаторы называют конвекторами.

Для усиления конвекции делают на только одно панельные, но и двух и трех панельные. Панели радиатора соединены между собой вертикальными трубками и защищены крышками со всех сторон.

Производители выпускают панели разного размера. Обычная высота панелей 300-900 мм, глубина панелей от 60 до 160 мм.

Панельные радиаторы отопления: рассмотрим стальные варианты

Отличаются панели небольшим весом. Также, благодаря своему устройству они обладают малой тепловой инерционностью, то есть быстро нагреваются и быстро остывают. Как следствие, они легко управляются автоматикой и их можно использовать в системах автоматического управления обогревом помещения.

Работают панели на давлении 6-8 атм, а опрессовывается (проверяется) система, с их использованием, в 13 атм.

Но, как и все радиаторы панели имеют свои недостатки

5 лучших радиаторов отопления

Современные радиаторы могут иметь очень интересное исполнение. Чтобы узнать о разнообразии побольше, рассмотрим в качестве примеров пять моделей из разных материалов.

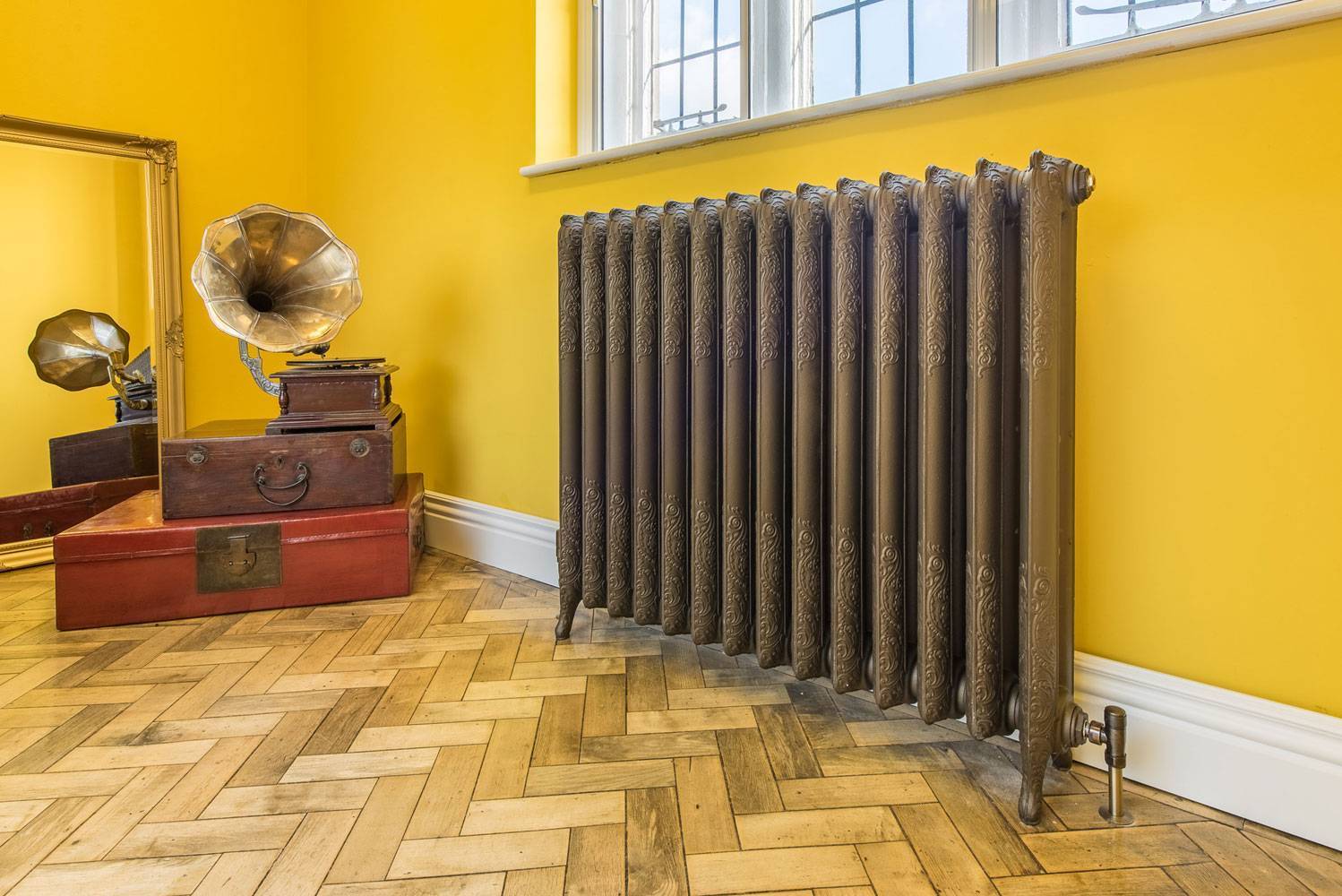

RETROstyle Atena 400 – чугунная батарея за 5 000 рублей (1 секция). Сразу бросается в глаза оформление: витиеватые узоры и ножки. Цвет можно выбрать на свое усмотрение, поскольку все предметы покрыты грунтовкой и готовы под покраску.

Такой объект выдерживает давление до 8 Атм и температуру до 110 градусов. Максимально возможные габариты – 15 сегментов. Подходит для любого вида подключения.

Панельные радиаторы отопления: рассмотрим стальные варианты

Плюсы:

  • необычный дизайн;
  • выбор расцветки;
  • прочность и долговечность;
  • гарантия 5 лет.

Минусы:

  • дорогое удовольствие;
  • тяжелые.

Buderus Logatrend K Profil 22 0404 – стальной двухпанельный образец за 3 600 рублей (400 x 400 мм). Предусмотрен боковой монтаж к системе отопления. Характеризуется рабочим давлением до 8 Атм и температурой до 120 градусов. Для повышения производительности предусмотрены два ряда конвективного оребрения.

Белое изделие гармонично впишется в интерьер. Поверхность обработана антикоррозийным покрытием и устойчивым к царапинам и повреждениям верхним слоем.

Панельные радиаторы отопления: рассмотрим стальные варианты

Плюсы:

  • нейтральный внешний вид;
  • хорошая теплоотдача;
  • двусторонние;
  • гарантийный период на 5 лет.

Минусы:

  • необходимо докупить крепеж;
  • немаленький вес.

КЗТО Гармония A40 – трубчатый экземпляр из нержавеющей стали, состоящий из 20 частей стоимостью 59 200 рублей. Имеет боковую систему установки и отличается улучшенными эксплуатационными параметрами: 130 градусов и 15 Атм. Это достигается за счет большей толщины стенок. Возможно заказать прибор с количеством трубок от 3 до 21. В комплект входит кронштейн.

Этот товар относится к категории дизайнерских, поскольку сочетает в себе красоту и качество.

Панельные радиаторы отопления: рассмотрим стальные варианты

Плюсы:

  • выдерживает большие нагрузки;
  • стильный облик;
  • широкий ассортимент типоразмеров.

Минусы:

  • высокая цена;
  • реальный срок службы судя по отзывам – 5–6 лет.

Мандарин 500 – алюминиевый радиатор от российского производителя на 6 секций обойдется в 5 900 рублей. Изготовлен из высокоочищенного алюминия 98%. Он отличается повышенным теплообменом, по величине которого превосходит даже биметаллические экземпляры. Антикоррозийный сплав и анодирование поверхности придают ему повышенную прочность и надежность. По заверениям изготовителя способен противостоять нагрузкам не менее 25 Атм.

Есть несколько вариантов расцветок. На фото вы видите оттенок “шампань”. Конструкция порадует продуманностью и украсит помещение.

Панельные радиаторы отопления: рассмотрим стальные варианты

Плюсы:

  • современный дизайн;
  • тепловая эффективность;
  • надежность и долговечность;
  • соответствуют ГОСТ;
  • гарантийный срок от изготовителя – 25 лет.

Минусы:

  • только два типоразмера: высота 340 или 540 мм;
  • недешевое удовольствие.

https://youtube.com/watch?v=yyemnQV91g8

Royal Thermo PIANOFORTE Silver Satin – биметаллический объект с весьма нетривиальным обликом за 6 000 рублей (8 секций). Имеет асимметричное расположение пластин, напоминающее пианино. Это, и дополнительное оребрение, не только выглядит необычно, но и позволяет значительно увеличить теплоотдачу. Цвет “серебряный сатин” смотрится весьма эффектно. Благодаря семи слоям краски, поверхность получается устойчивой к повреждениям.

Что касается качественных характеристик, то они тоже на уровне. Внутри располагается стальной коллектор, а специальная прокладка между сегментами исключает появление течи на стыках. Рабочее давление составляет 30 бар (29,61 Атм), поэтому никакие гидроудары таким предметам не страшны.

Панельные радиаторы отопления: рассмотрим стальные варианты

Плюсы:

  • есть варианты в белом, черном и серебристом окрасе;
  • увеличенная отдача тепла;
  • гарантия на 25 лет и страховка.

Минусы:

  • фурнитуру придется покупать отдельно;
  • могут возникнуть сложности с поиском элементов, подходящего оттенка.

Подробнее об особенностях панельных радиаторов

Панельные отопители по эффективность могут немного уступать лучшим представителям обычных радиаторов (например, биметаллическим). Но это сполна окупается отличным внешним видом, да и разница не такая уж существенная. Помимо этого, есть еще ряд особенностей, знание которых точно не будет лишним.

Преимущества и недостатки стальных панельных радиаторов

Панельные радиаторы обладают внушительным списком достоинств:

  • за счет сочетания прямой теплоотдачи и конвекции КПД приборов превышает 75%, да и тепло по комнате распределяется более равномерно;
  • такие устройства отличаются пониженной потребностью в теплоносителе, по сравнению с отопительной системой, в которой используются чугунные батареи, потребность в воде снижена более чем вдвое;

Есть, конечно, и пара недостатков, выделить можно:

сталь подвержена коррозии и вообще к качеству теплоносителя предъявляются повышенные требования. В частности, нужно поддерживать на нормальном уровне кислотность (рН не должен превышать отметку 9,5);

Панельные радиаторы отопления: рассмотрим стальные варианты

рН не должен превышать 9,5

  • рекомендуется не оставлять панельные радиаторы надолго без воды. Дело в том, что сталь при контакте с воздухом будет ржаветь;
  • такие отопительные устройства подходят только для систем с обычным давлением и температурой теплоносителя не выше 110ᵒС;
  • они плохо переносят гидроудары.

Установка панельного радиатора

Сам процесс слабо отличается от установки обычной батареи.

Инструкция состоит из следующих пунктов:

сперва нужно проверить не слишком ли близко к верхней конвекционной решетке находится подоконник. Если расстояние меньше 7 см, то радиатор будет хуже обогревать помещение;

Конвекция будет нарушена при близком расположении к подоконнику

  • затем на стене размещаются кронштейны, они идут в комплекте с радиатором;
  • далее радиатор размещается на закрепленных в стене кронштейнах. При этом упаковка с отопительного прибора пока что не снимается целиком, а только в местах, где будет выполняться подключение подающего и отводящего трубопроводов;
  • если подключение выполняется своими руками, то следующий шаг – установка крана Маевского в верхней части экрана и терморегулятора (также идет в комплекте с радиатором);

Панельные радиаторы отопления: рассмотрим стальные варианты

Установка терморегулятора

устанавливаются заглушки.

Окончательно упаковку с отопительного устройства снимают только после того, как окончательно закончены отделочные работы в комнате. Благодаря этому не придется чистить его от пыли, да и риск поцарапать поверхность стали ниже.

Самыми распространенными ошибками при установке являются:

  • отклонение от горизонтали при установке. В результате тепловая мощность прибора становится ниже заявленной производителем;
  • при слишком большом зазоре между полом и низом панельного радиатора в нижней части комнаты будет слишком прохладный воздух, это будет создавать дискомфорт;
  • категорически запрещена покраска отопительного прибора красками под металл (это ухудшит теплоотдачу прибора), также довольно часто происходит закрашивание выпускного отверстия устройства для выпуска воздуха.
Популярные статьи  Приточно-вытяжная вентиляция для квартиры: эффективные системы воздухообмена

Что же касается подбора тепловой мощности, то можно просто подсчитать объем комнаты в кубометрах и умножить на 41. Полученное число будет обозначать требуемую мощность в ваттах для обогрева комнаты. Технические характеристики панельных радиаторов отопления обязательно включают в себя и этот параметр, так что его можно взять из документации на отопитель.

Панельные радиаторы отопления: рассмотрим стальные варианты

Характеристика популярных панельных радиаторов

Стальные панельные радиаторы отопления: что это?

Одной из разновидностей радиаторов отопления являются панельные приборы.

Устройство

Для изготовления панельного радиатора используется, как правило, тонкая сталь, листы которой помещаются под молот формовочного пресса — он создаёт в них множество канальцев для протекания теплоносителя.

Панельные радиаторы отопления: рассмотрим стальные варианты

Фото 1. Стальной панельный радиатор отопления. Внутри прибора находится множество канальцев для протекания теплоносителя.

Потом два таких листа скрепляются воедино, образуя внутри себя длинную зигзагообразную линию для циркуляции горячей воды.

Важно! Радиатор может состоять из нескольких подобных сцепленных листов — от их числа зависит мощность

Технические характеристики

Эффективность работы устройства зависит от числа панелей и наличия конвекторов на них. Конвекторы же необходимы для увеличения интенсивности теплоотдачи от нагретого горячей водой металла в помещение. Кроме того, некоторые типы батарей могут закрываться кожухом, который тоже улучшает теплоотдачу, но затрудняет отчистку. Для удобности различения множества вариаций конвекторов их принято обозначать двузначными числами: первое — количество водопроводящих панелей, второе — количество конвекторов.

Выделяют:

Панельные радиаторы отопления: рассмотрим стальные варианты

  • 10-тип. Одна отопительная панель без конвекторов и кожуха.
  • 11-тип. В этой модели просто добавляется конвектор.
  • 20-тип. Две водопроводящих пластины без П-образного конвектора.
  • 21-тип. Внутри устанавливается один конвектор и все это помещается в кожух.
  • 22-тип. Та же конструкция, отличие только в количестве конвекторов внутри — их два.

Кроме этих, существует ещё типы 30 и 33: они ничем не отличаются по устройству, но большее число деталей заметно увеличивает их мощность и эффективность работы.

Внимание! Радиаторы типа 30 и 33 из-за своей мощности и конвекции собирают очень много пыли, а также их, как правило, нецелесообразно монтировать в малых помещениях, поэтому при самостоятельном создании системы отопления лучше выбирать тип 22

Особенности

К техническим, экономическим и конструкционным особенностям панельных радиаторов относится:

  • Низкая стоимость в сравнении с биметаллическими.
  • Лёгкость всей конструкции, обеспечивающаяся за счёт применения тонких листов стали.
  • Функциональность: возможно монтировать в квартире, доме, гараже, и даже на балконе, веранде или мансарде.

Плюсы и минусы

Панельные радиаторы отопления: рассмотрим стальные варианты

Преимущества:

  • Именно эта отопительная система быстрее прочих конкурентов по нише передаёт тепло воздуху в помещении, то есть проявляет самую высокую теплопроводность.
  • Очень простая и быстрая установка. Из всех отопительных решений монтаж легче только у комнатного костра.
  • Горячая вода циркулирует по очень узким каналам, поэтому передача тепла от неё к металлу происходит быстро, а самого теплоносителя — воды — требуется для этого весьма мало. Благодаря такой конструкционной особенности прогреть остывшую воду можно очень быстро, что обеспечивает и третье преимущество.
  • Энергоэффективность: приборы, которые требуются для работы радиатора (насос и нагревательный котёл) — не станут перерасходовать электроэнергию на циркуляцию и нагревание воды, поскольку для работы устройства нужно намного меньше жидкости, чем для биметаллических и чугунных батарей.

Панельные радиаторы отопления: рассмотрим стальные варианты

Листовая сталь обеспечивает лёгкость и экологичность радиаторов, благодаря чему достигается удобство транспортировки и широта горизонтов применения: от частных домов до детских садов.

Недостатки:

  • Если хотя бы несколько раз слить воду из радиатора, допустив тем самым попадание воздуха внутрь, то велик шанс того, что в нём начнутся коррозийные процессы. Для нормальной и продолжительной работы устройства требуется постоянно поддерживать циркуляцию воды, а соответственно — держать насос всегда работающим.
  • Хорошая теплопроводность — палка о двух концах. Малое количество воды в каналах системы и наличие насоса обеспечивает быструю смену остывших потоков воды горячими. Но если отключить насос, тонкая сталь радиатора очень быстро остынет и воздух в доме — тоже.

Конструкция чугунных батарей

Радиаторы отопления состоят из отдельных литых секций, соединённых между собой системой ниппелей.

Секция состоит из металлических колонн, внутри которых находится пространство для теплоносителя. Места соединения деталей уплотняют прокладками из резины или паронита.

Комплектность поставки различается у изготовителей. Заводы РФ, Украины и Беларуси выпускают изделия из 4 и 7 секций. Чешские производители – 10, турецкие – 8 и 10 секций.

Приборы изготавливают высотой от 35 до 150 см, глубиной – 6,5–50 см. Батареи монтируют под подоконниками. Крепят радиаторы к стене либо устанавливают на ножках.

Технические характеристики

Технические характеристики чугунных батарей отличаются в зависимости от их типа и производителя. В таблице представлены свойства наиболее популярных моделей.

Наименование модели Глубина, мм Мощность, кВт Количество теплоносителя в секции, л Вес, кг Рабочее давление, атм
МС-140 140 0,12–0,16 От 1,11 до 1,45 7 9
МС-110 140 0,125 12
ЧМ-1 70 0,075–0,11 4 9
ЧМ-2 100 0,1009–0,1423 6 9
ЧМ-3 130 0,1083–0,1568 7 9
Demrad 99 0,110 0,65 7 15
Demir docum 203 0,208 2,1 9,8 9
Viadrus 95 0,108 0,6 4,35 18

Внешний вид классической модели

Привычные модели чугунных радиаторов, известные с советских времён, производят и сейчас. Батарея состоит из соединённых между собой секций. Внешний вид конструкции напоминает гармошку. Детали с шершавой поверхностью имеют непритязательный облик.

Новые модели изготавливают в современном дизайне, секции делают плоскими и с гладкой поверхностью. Оба варианта радиаторов нужно окрашивать.

Преимущества использования

Отопительные приборы из чугуна имеют ряд положительных свойств:

  • Высокое гидравлическое сопротивление. Это позволяет оборудованию работать с любым видом теплоносителя.
  • Возможность работы с принудительной и естественной циркуляцией теплоносителя.
  • Эффективная теплоотдача с помощью радиации и конвекции. Конвекционные потоки поднимаются, прогревая воздух. Излучение греет предметы. Получается качественный обогрев окружающего пространства.
  • Устойчивость к агрессивному химическому и абразивному воздействию технической воды, имеющей щелочную среду и содержащей песчинки.
  • Сопротивление коррозии. Прибор не проржавеет в летний период, находясь без воды.
  • Длительный срок службы – 50 лет. При должном уходе и своевременной промывке оборудование может проработать до 100 лет.

Недостатки

Главным недостатком радиаторов является их тяжесть. Вес батареи из 7 секций в классическом исполнении составляет почти 50 кг и осуществить её монтаж и обслуживание в одиночку невозможно.

К недостаткам также относится и внешний вид простых моделей, не вписывающийся в современный интерьер. Однако производители предлагают усовершенствованные и декоративные радиаторы.

Стоит также отметить длительное нагревание из-за толщины стенок, но оно компенсируется сохранением тепла после отключения отопления ещё на несколько часов.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
