Отвод воды от фундамента дома своими руками: почему так важен и как сделать правильно

Определение направления

Для начала нужно определиться с направлением отвода ливневых стоков. Это может быть склон, спускающийся в овраг или к реке. В этом случае проблем с объемом земляных работ не возникнет.

Если это овраг, расположенный за холмом, то тогда необходимо определить высоту дна оврага или канавы относительно поверхности вашего участка. В этом поможет простейший геодезический прибор – «нивелир».

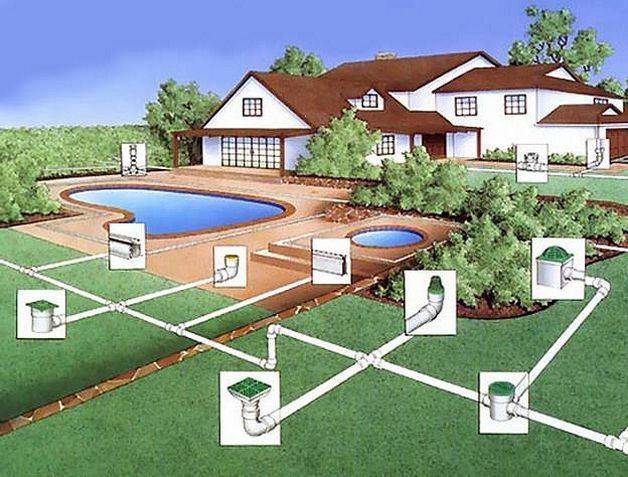

Различная арматура для приема ливневки

С его помощью можно самому рассчитать глубину всех колодцев и необходимый уклон. Но такие расчеты нужны только на больших площадях и расстояниях. Обычно, таких проблем перед владельцами частных участков не стоит – и так все видно, куда течет вода и где ближайшая канава.

Подсказка для гаражных мастеров

Народные изобретатели создают системы для сбора дождевой воды с гаража, на дачах, используя самые простые подручные средства.

Мужчины, например, любят работать в гараже не отвлекаясь на мелочи. И чтобы не морочить голову с доставкой воды, некоторые умельцы проводят систему для сбора воды буквально себе под руки. Вода стекает с крыши по желобу, попадает по пластиковым трубам внутрь помещения.

На трубах установлен обычный фильтр для очистки, какие применяют дома перед кранами с питьевой водой. И после него очищенная вода попадает в герметично закрытую ёмкость для хранения.

Чтобы не допустить перелива, дополнительно снабжают бочку трубами, которые позволяют вытекать лишней воде на улицу.

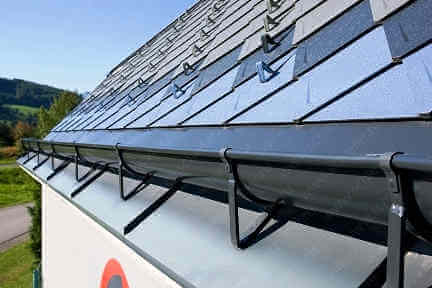

Водосборные надстенные накладные желоба на карнизном свесе крыши

В описанной выше водосточной системе водосборные лотки-желоба подвешиваются на карнизе крыши. Такие желоба при воздействии на них льда и снега легко деформируются, смещаются, повреждаются или закупориваются.

Сравнительно малый уклон желоба, узкий и глубокий проем лотка затрудняют самоочищение от мусора.

Отвод воды от фундамента дома своими руками: почему так важен и как сделать правильно

В эксплуатации меньше хлопот доставляет вариант водосточной системы с надстенным накладным желобом на карнизном свесе крыши.

К сожалению, элементы такой водосточной системы заводского изготовления в продаже встречаются не часто.

Отвод воды от фундамента дома своими руками: почему так важен и как сделать правильно

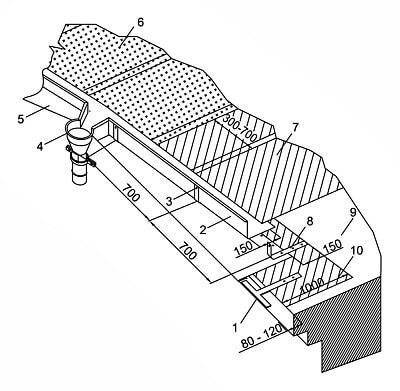

Устройство кровли с надстенным накладным водосточным желобом:

1 – Т-образный костыль; 2 – настенный водосточный желоб; 3 – крепеж крюка водосточного желоба заклепкой; 4 – водоприемная воронка; 5 – карнизный свес; 6 – верхний слой кровельного ковра; 7 – нижний слой кровельного ковра; 8 – крюк водосточного желоба; 9 – основание под кровельный ковер; 10 – дополнительный слой кровельного ковра

Обычно по месту, на краю крыши из оцинкованного железа делают фартук карнизного свеса (поз.5) и сверху закрепляют настенный накладной желоб (поз.2). Вода из желоба стекает в приемную воронку водосточной трубы, (поз.4). Понятно, что изготовление деталей из обычного серого, без цветного полимерного покрытия, оцинкованного железа снижает декоративность кровли.

Накладные желоба на скатах с небольшим уклоном или малым накоплением снега могут выполнять роль снегозадержателей.

Из-за повышенного расхода металла, система водостока с накладными желобами обычно дороже,

чем с подвесными. Однако, бОльшая долговечность и надежность работы накладных желобов, возможность, в ряде случаев, отказаться от установки снегозадержателей и устройства электрообогрева, делаюттакие желоба вполне конкурентноспособными.

Нужен ли водоотвод с придомовой дорожки?

Водосток с отмостки – это система, предназначенная для отведения ливневых вод или талого снега от стен, цоколя и фундамента дома. Такая вода не задерживается на поверхности, а стекает по специально проложенным желобам, канавкам, углублениям и отводится в централизованную дренажную систему, отдельную ёмкость, либо просто в землю.

Водосточка на отмостке играет неоценимую роль в сохранении целостности всего здания, и она монтируется для выполнения следующих задач:

  1. Защита. Отмостка без водостока – это как машина без тормозов. Вроде бы ездить на ней можно, внутри работает кондиционер, играет музыка, комфортные сиденья, все датчики исправны, но вот затормозить не получится. В результате – авария.

    Наличие отмостки – это конечно хорошо. По ней можно комфортно передвигаться, не боясь испачкать ноги о грязь, она может иметь красивый внешний вид, особенно, если выложена из плитки или создана из штампованного бетона.

    Но отсутствие водостока рано или поздно приведёт к подмыванию фундамента, образованию трещин в стенах и угрозе разрушения самого дома.

  2. Предохранение. Фундамент и почва имеют свойство расширяться под действием температуры. В результате, между ними образуются щели, в которые может затекать вода. При наступлении морозов эта вода затвердеет, ещё больше расширится и будет разрушать здание изнутри.
  3. Эстетичность. Из-за постоянного скапливания влаги на поверхности придомовой дорожки, фундамент, цоколь, стены и сама отмостка могут «поцвести», то есть покрыться зелёной плесенью, мхом или сорняками.
  4. Практичность. По сухой дорожке приятнее и комфортнее ходить. Обувь чистая и не мокрая. Но этого не будет, если на отмостке отсутствует водосток.

К примеру, 2 человека построили себе дома в одной местности (один дом с водосточкой, другой без неё). Уже через 10-15 лет тому, кто сэкономил на дренажной системе, придётся частично заменять фундамент, а ещё через 10 лет – дом станет аварийным, поскольку основание будет подмытым и потрескавшимся.

Тот, кто не экономил на водоотведении, не столкнётся с такими проблемами минимум лет 40-50 и только потом из-за фактора времени ему нужно будет ремонтировать отдельные участки цоколя.

Популярные статьи  Сантехника из дерева — новый тренд. Кому она подойдет?

Экономить на водостоке нельзя

Единственный вариант, когда отказ от оборудования отмостки водостоком может быть оправдан – расположение дома на песчаном грунте. Тогда вода будет впитываться в песок, а не перенасыщать почву и застаиваться в ней. Но, поскольку песчаный грунт – это редкость, необходимо позаботиться о создании качественной дренажной системы.

Система дренажа вокруг дома

Всегда ли необходимо обустройство дренажной системы?

По большому счету, весьма желательно, чтобы дренаж был обустроен вокруг любого здания. Однако в некоторых случаях система отвода воды просто жизненно необходима, так как для этого существует ряд объективных причин, к которым относят:

  • Грунтовые воды расположились между пластами грунта близко к поверхности.
  • Отмечаются весьма значительные амплитуды сезонных подъемов грунтовых вод.
  • Дом расположен в непосредственной близости от природного водоема.
  • На участке строительства преобладают глина или суглинистые грунты, заболоченные участки или насыщенные органикой торфяники.
  • Участок располагается на холмистом участке местности в низине, где явно может собираться талая или дождевая вода.

Дома на часто подтапливаемых участках, на грунтах с близким расположением подземных водоносных горизонтов, без системы дренажа никак не обойдутся

В некоторых случаях можно отказаться от обустройства дренажной системы, обойдясь отмостками и правильно организованным водостоком с крыши. Так, острой необходимости в полноценном контуре дренажа нет в следующих ситуациях:

  • Фундамент здания возводится на песчаном, крупнообломочном или скальном грунте.
  • Грунтовые воды проходят ниже уровня полов подвального помещения не менее, чем на 500 мм.
  • Дом устанавливается на возвышенности, где никогда не собирается талая и дождевая вода.
  • Дом возводится вдалеке от водоемов.

Это вовсе не говорит, что такая система в данных случаях не нужна вовсе. Просто ее масштабность и общая производительность может быть поменьше – но это уже должно определяется на основе специальных инженерных расчетов.

Разновидности дренажных систем

Существует несколько типов дренажных систем, которые предназначены для отведения влаги различной природы. Поэтому выбор делается на основе проведенных заранее инженерно-геологических исследований, которые определяют, какие из вариантов подходят в максимальной степени для конкретного участка.

Дренаж можно подразделить на следующие типы по области применения: внутренний, внешний и пластовый. Достаточно часто производится установка всех разновидностей, например, для отвода грунтовых вод от подвального помещения используется внутренний вариант дренажа, а для почвенных – внешний.

Пластовый дренаж применяется практически всегда – он обустраивается под всем строением и представляет собой песчаную, щебневую или гравийную «подушку» разной толщины, в основном в 100÷120 мм. Особенно актуально использование такого дренажа, если грунтовые воды расположены достаточно высоко к поверхности пола подвальных помещений.

Песчано-гравийные «подушки», которые насыпаются и трамбуются при обустройстве практически любых типов фундамента, сами по себе являются элементом пластового дренажа

  • Внешняя дренажная система монтируется на определённой глубине или размещается поверхностно вдоль стен строения и на территории участка, и представляет собой совокупность траншей или перфорированные труб, которые монтируются с уклоном в сторону водосборной емкости. По этим каналам вода отводится в дренажный колодец.
  • Внутренним дренажом называется система перфорированных труб, которые прокладываются под полом подвала дома, а при необходимости и непосредственно под фундаментом всего дома, и выводятся в дренажный колодец.

Лишняя вода на участке и линейный способ отвода

От этого параметра зависит вид будущего строения и реализация всей инфраструктуры. Стоячая талая и дождевая вода, высокий являются основными причинами вымывания плодородного слоя грунта, подмывания фундамента строений и плохого урожая, а иногда и гибели всего огорода в целом. Поэтому о мероприятиях по отводу вод с участка нужно задуматься в первую очередь

Особенно важно смонтировать дренажную систему на участках с глинистой структурой грунта

Отвод воды от фундамента дома своими руками: почему так важен и как сделать правильно

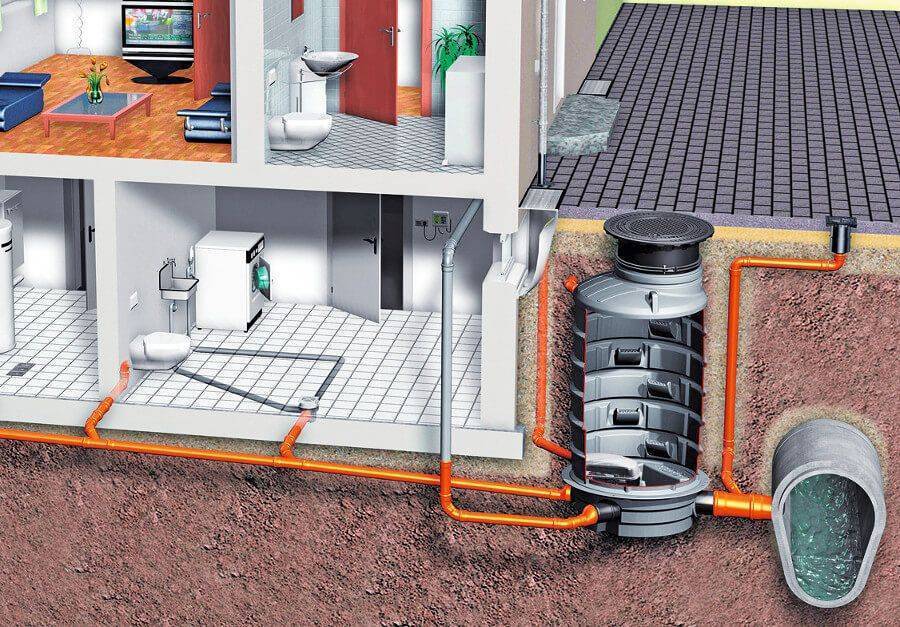

Схема устройства закрытого дренажа.

Дренаж – это системы подземных каналов, работающих на отвод лишней влаги с участка. Существует два вида дренажа: почвенный и глубинный. При этом отвод поверхностных вод во время обильных осадков можно сделать при помощи открытых дренажей, вырытых по всему периметру дачи, ширина каналов 40-50 см и глубина 70-80 см.

Затем из дренажных каналов вода поступает в сточную канаву возле участка. Чтобы не допустить вымывания плодородного слоя грунта, линия огорода обязательно отделяется от стока воды. Правильный монтаж дренажа зависит от естественного уклона земли на даче. При отсутствии топографического плана с отметками высот уклон определяется направлением стекания воды. При уклоне участка вглубь дачи нужно прокопать продольную канаву в сторону огорода, а сточную канаву – вдоль забора.

Отвод воды от фундамента дома своими руками: почему так важен и как сделать правильно

Устройство дренажа.

При застаивании воды на ровных площадях дачного участка, на которых отсутствует любой склон, задача усложняется, так как естественным путем вода никуда не уходит. В этой ситуации нужно создать более сложную дренажную систему. При неуместности использования открытых канав можно оборудовать дренажную систему с закрытыми канавками. Линейный дренаж – это система желобов водостоков, соединенных с пескоулавливателем. Пескоулавливатель представляет собой резервуар для оседания мелкого мусора и частиц грунта. Водосборник устанавливается прямо в траншею на цементный раствор, а пескоулавливатель ставится в нижней точке сбора системы.

После этого размечают и укладывают водоотводные каналы. Для избегания чрезмерного засорения каналов и пескоулавливателей их накрывают решетками, которые можно снимать при необходимости для прочистки от попавшего мусора. Организация уклона для водоотвода проходит следующим образом: создание уклона почвы, применение желоба с конструкционным уклоном или создание ступенчатого отвода за счет укладки водостоков каскадом.

Специальное оборудование и методы работы с ним

Георадиолокаторы – особое оснащение, применяемое для поиска подземных коммуникаций. Трубу можно найти при помощи:

Популярные статьи  Как правильно клеить самоклеющуюся пленку на мебель без пузырьков?

Отвод воды от фундамента дома своими руками: почему так важен и как сделать правильно

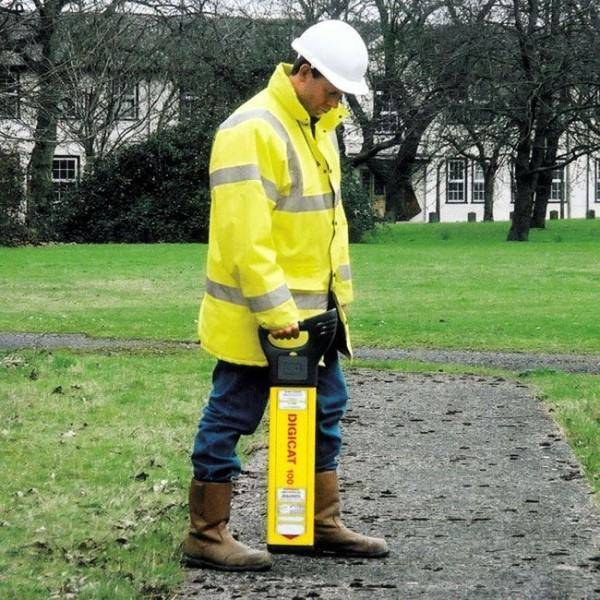

Виды оборудования, используемого компаниями по поиску подземных коммуникаций

  • радаров;
  • радиолокаторов;
  • кабельных локаторов;
  • трассо-искателей;
  • трассировщиков;
  • станций-трассировки;
  • ленто и маркер-искателей.

Выбор зависит от того, что именно разыскивается, а также от материалов, из которого изготовлен искомый объект.

Отвод воды от фундамента дома своими руками: почему так важен и как сделать правильно

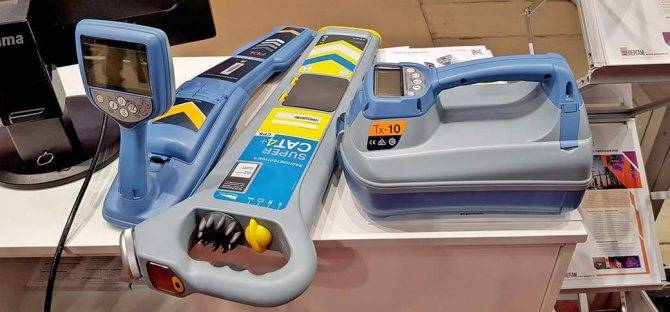

Трассировка трубы Современное оснащение разнится от мобильных портативных устройств до специальных дорогостоящих станций. В последнем случае информация передается в любую точку планеты через спутник. Принцип действия заключен в сканировании грунта на момент наличия индукционных полей, окружающих электрокабель. Индукционный способ предполагает использование гетеродинного приёмника.

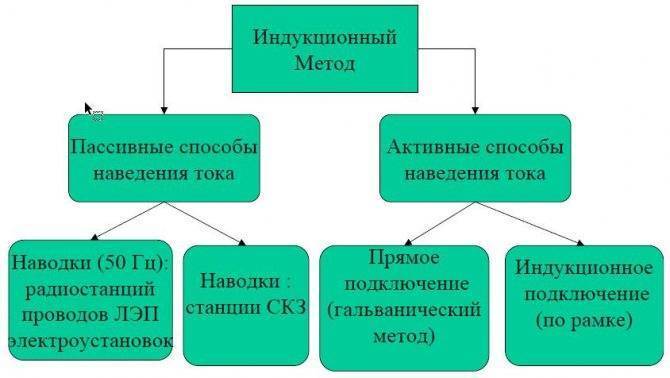

Также различают следующие технологии:

  • контактная;
  • активная безконтактная;
  • пассивная.

Отвод воды от фундамента дома своими руками: почему так важен и как сделать правильно

Если разыскивается металл, то к трубопроводу подключается генератор. Но если объект изготовлен из пластика, применяется иной способ.

Поиск водопроводных пластиковых труб

Отвод воды от фундамента дома своими руками: почему так важен и как сделать правильно

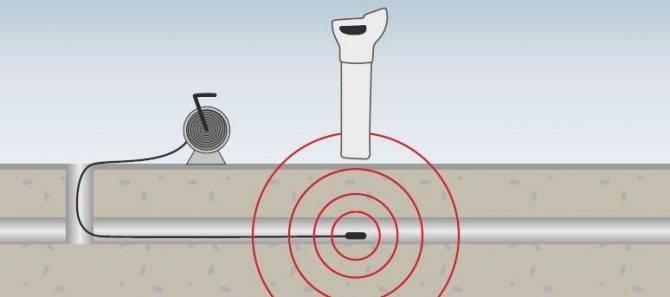

Поиск труб с помощью зонда В данном случае трубопровод не проводит электричество. Чтобы определить, где он проходит по участку, внутрь погружают железный трос с поплавком или зондом. Тросик подключат к генератору, вырабатывающему электричество. Дальнейшие действия заключаются в том, что нужно поймать и зафиксировать устойчивый сигнал.

Бюджетный вариант с применением рамки

Несмотря на то, что данный способ не требует вложений, и кажется простым, выполнять действия должен специалист. Все дело в том, что научного объяснения и описания технологических особенностей нет, и приходится рассчитывать на собственную интуицию.

Отвод воды от фундамента дома своими руками: почему так важен и как сделать правильно

Суть заключена в том, что две проволоки, согнутые буквой Г скрещиваются, если их расположить над трубопроводом.

При этом важно, чтобы рамки не были зажаты в кулаке. Процедуру повторяют 5-6 раз

Это необходимо, чтобы дополнительно убедиться. Если отойти в сторону на 2-3 метра, проволочки разойдутся в разные стороны, а при приближении к оси водопровода или кабеля, снова скрестятся.

Как сделать дренаж вокруг дома своими руками

Поэтапная инструкция по устройству дренажа закрытого типа

Определить место расположения закрытой дренажной системы, которая может быть реализована в двух вариантах:

  1. проходить только возле фундамента, т.е. вокруг дома (пристенный дренаж), препятствуя проникновению воды непосредственно в дом.
  2. располагаться по всему участку, таким образом будет защищен цоколь коттеджа, а также насаждения и остальные хозяйственные постройки.

Отвод воды от фундамента дома своими руками: почему так важен и как сделать правильно

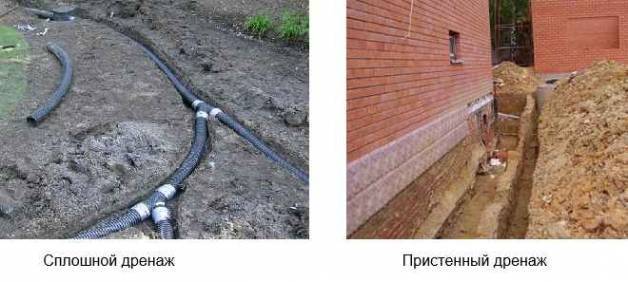

Устройство дренажа закрытого типа (сплошной, пристенный) Схема дренажа вокруг дома представлена на фото

Отвод воды от фундамента дома своими руками: почему так важен и как сделать правильно

Наметить расположение дренажных канав на участке. Обычно для этого используют такие приборы как лазерный дальномер и нивелир. Но, можно сделать проще, проследить, где после дождя остаются канавки воды – там и следует проложить дренажные траншеи.

Выкопать траншеи. При рытье обязательно соблюдать перепад высот. Ведь вода должна стекать к дренажному колодцу, а не накапливаться в трубах.

Отвод воды от фундамента дома своими руками: почему так важен и как сделать правильно

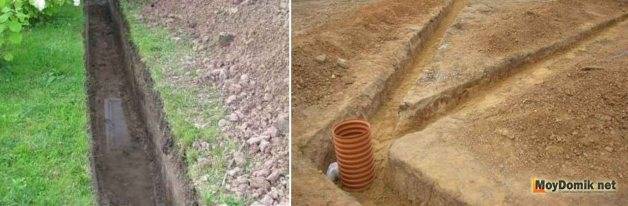

Рытье траншеи для дренажа участка загородного дома

Совет. Чтобы проверить «работоспособность» траншеи лучше подождать сильного дождя и посмотреть, нет ли мест существенного скопления воды.

Уложить слой геотекстиля. Его роль в дренаже заключается в фильтровании воды от примесей, которые могут забить перфорацию дренажной трубы.

Отвод воды от фундамента дома своими руками: почему так важен и как сделать правильно

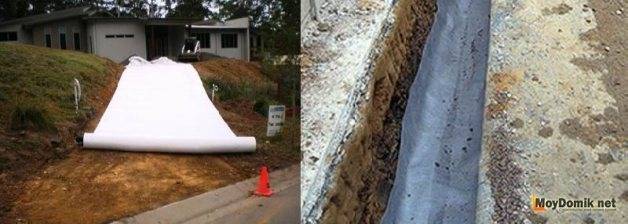

Укладка геотекстиля на дно траншеи под дренаж

Совет. Если у вас глинистый грунт – геоткань обязательна, если щебень или песок, тогда в ней нет необходимости.

Геотексиль можно брать любой, главное, чтобы он хорошо пропускал и фильтровал воду. Плотный иглопробивной геотекстиль лучше не брать, т.к. он плохо пропускает воду.

Засыпать низ (дно) траншеи гравием.

Укладка перфорированной трубыУложить перфорированную трубу – основу дренажной системы. Трубы могут быть керамическими или пластиковыми. Но в любом виде труб должна быть перфорация для приема воды (перфорацию можно сделать самостоятельно, с помощью дрели). Соединяются трубы между собой посредством крестовины или тройника. Материал подготовлен для сайта www.moydomik.net

Совет. Перфорация трубы должна быть меньше, чем размер наименьшей частицы гравия.

Вывести концы трубы в смотровые колодцы. Такие колодцы устанавливаются на всех поворотах для того, чтобы можно было ухаживать за системой. Например, прочистить трубу напором воды или оценить изменение уровня воды.

Совет. Собирающие трубы на большой территории участка должны сходиться в магистральную трубу (диаметром более 100 мм.), которая и отнесет собранную воду в дренажный колодец.

Вывести концы трубы в дренажный колодец. Это последняя составляющая закрытой системы дренажа.

Отвод воды от фундамента дома своими руками: почему так важен и как сделать правильно

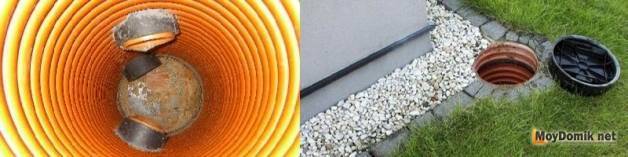

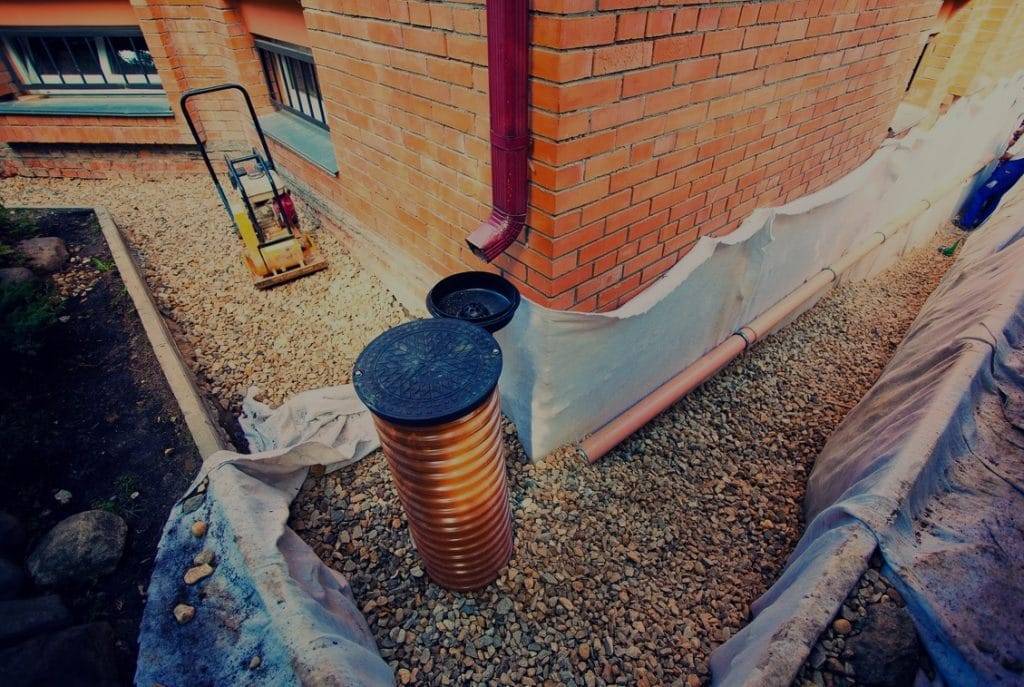

Вывод труб в смотровые колодцы

По функциональному назначению дренажные колодцы делят на два вида:

  1. накапливающие. Такой колодец имеет герметичное дно. Вода в нем накапливается и затем используется для полива;
  2. поглощающие. Колодец без дна, вода в нем постепенно уходит в почву.
  • Засыпать геоткань щебнем не достигая верхнего уровня земли 200мм.
  • Засыпать дренажные трубы щебнем на высоту 300мм.
  • Обмотать трубы геотексителем внахлест и зафиксировать стыки веревкой.
  • Засыпать песок, землю и/или уложить дерн.

Отвод воды от фундамента дома своими руками: почему так важен и как сделать правильно

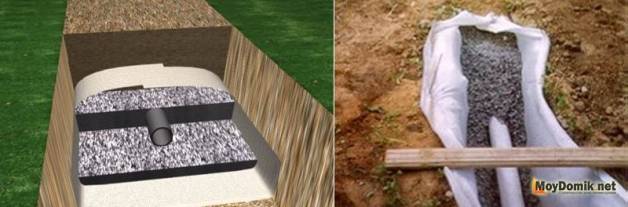

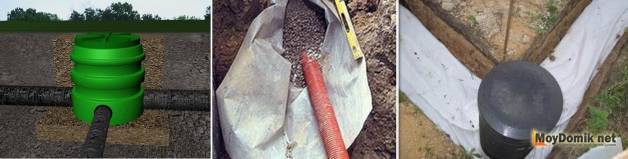

Поглощающий колодец и обмотка дренажной трубы геотексителем

Совет. Поверх закрытой системы можно установить поверхностный дренаж (ливневую систему) и также вывести ее в дренажный колодец.

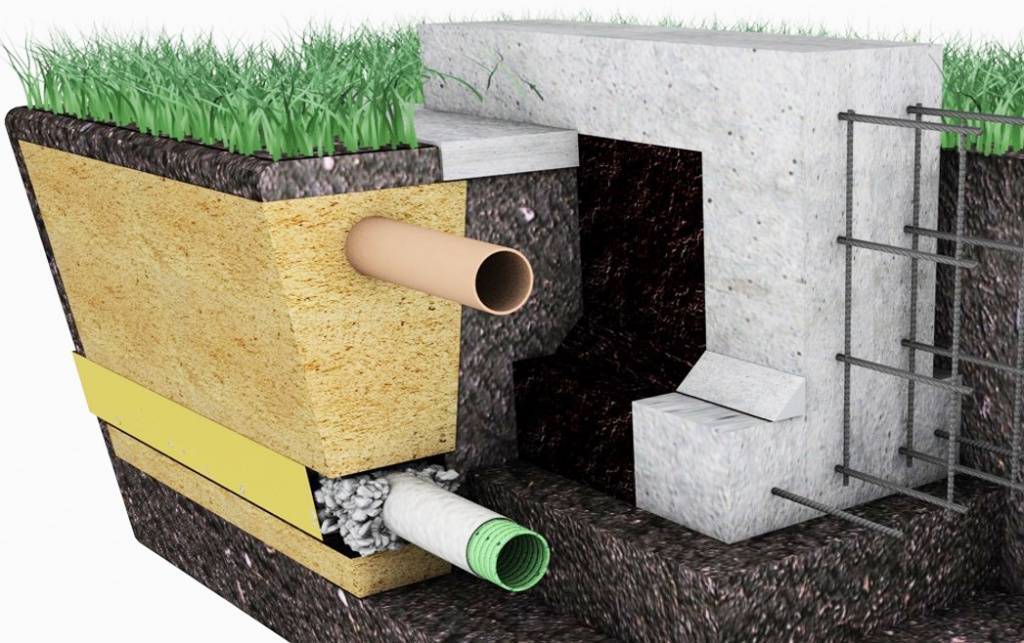

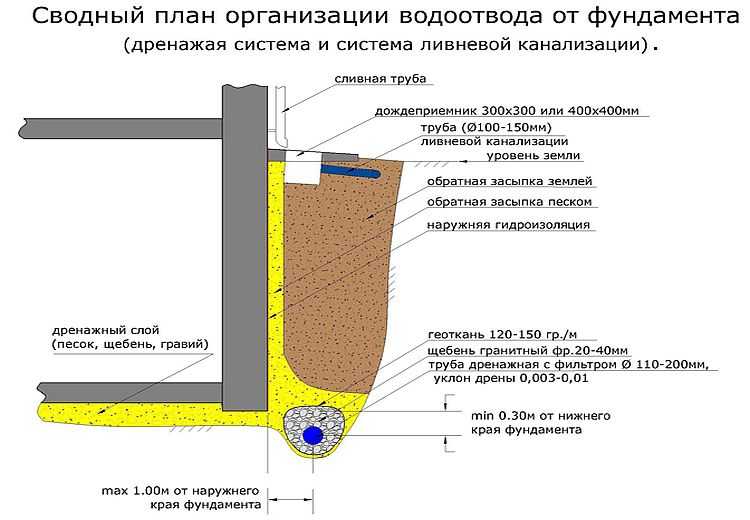

Готовая дренажная система в разрезе представлена на фото

Отвод воды от фундамента дома своими руками: почему так важен и как сделать правильно
Схема дренажной системы в разрезе

Какой из перечисленный видов дренажа подойдет вам – можно определить, только зная особенности участка. В целом же следует выбрать тот дренаж вокруг дома, стоимость работ по обустройству и эксплуатации которого наиболее низкая, и конечно, который можно сделать своими руками. При этом, он должен качественно и надежно выполнять роль водоотвода. Ведь, по расчетам специалистов, правильный дренаж вокруг дома позволит продлить срок его эксплуатации более чем на 50 лет.

Как правильно сделать конструкцию для отвода воды?

Чтобы изготовить дренаж отмостки максимально эффективным, нужно соблюсти основные принципы:

  1. Сделать необходимую глубину. Система прокладывается ниже уровня промерзания грунта. Этот показатель в разных регионах различный. Для Средней полосы России это около 80 см. Правильная глубина очень важна, так как замерзшие трубы не справятся с водоотводом во время таяния снега.
  2. Правильный уклон. Это тоже важный показатель, так как недостаточный или чрезмерный уклон снижает эффективность работы дренажа. Вода должна проходить по трубам со скоростью примерно в 1 м/с.
  3. Место водоотвода. Необходимо предусмотреть место, куда будет отводиться вода. Это может быть искусственный овраг, река или озеро. Но трубы должны находится выше уровня водоема, чтобы предотвратить обратное движение воды.
  4. Дополнительные возможности. Даже наиболее эффективная система рано или поздно может выйти из строя, особенно когда выпадает много осадков. Именно для этого желательно предусмотреть дополнительную систему откачки. Обычно устанавливают насос, но эта мера не является обязательной.
Популярные статьи  Как самостоятельно закрепить цвет ткани когда она линяет

В дренажную конструкцию входят такие элементы:

  1. Дренажные трубы. Обычно используются композитные или полимерные материалы. Их просто монтировать, к тому же они надежны и долговечны. Но если требуется более бюджетный вариант, то используют асбоцементные трубы.
  2. Дренажный колодец. Если рядом нет природного водосборника, придется обустроить искусственный. В емкость или овраг будет стекать вода.
  3. Насосы. Используются при чрезмерной нагрузке на систему.

Могут быть и дополнительные элементы. Все зависит от конкретного типа дренажа.

С помощью проекта можно сразу понять, где будут находиться трубы и их повороты, какие следует делать размеры канавок, где лучше разместить дренажный колодец и т. д. Это значительно упростит работу и поможет заранее увидеть, какой будет результат и внешний вид.

Перед тем как начать основные работы по обустройству дренажной системы по периметру отмостки, нужно изготовить качественную гидроизоляцию фундамента дома. Для этого зачастую используют рубероид. Также есть достаточно большое количество других материалов для изоляции от влаги, например, битумные, геотекстильные или напыляемые варианты. Уже после этого переходят к укладке труб в желоба, которые тоже следует гидроизолировать. Потом все засыпают гравием. На следующем этапе переходят к сооружению отмостки. Прежде всего нужно выполнить разметку, которая должна учитывать местоположение всех составляющих

Важно, чтобы ширина отмостки была шире выступа крыши. Так вся вода будет отводиться к дренажу, не нанося вред зданию

Чтобы придерживаться необходимых размеров, рекомендуется по периметру вбить колья и натянуть между ними шпагат. Так будет намного проще ориентироваться. Заливка отмостки бетонным раствором выполняется после гидроизоляции фундамента мастикой или рубероидом. Сначала делают опалубку и армирование. Для армирования используют арматуру с сечением в 10 мм или специальную сетку. При этом необходимо соблюдать угол наклона, чтобы вода отводилась от сооружения. На последнем этапе переходят к организации водостока. Уклон и направление зависят от того, где находится резервуар для сбора отведенной воды.

Технология установки водоотвода от фундамента дома

Монтаж водоотвода начинается созданием его схематичного изображения. На плане местности указываются все элементы, в первую очередь трубопровод. Он должен располагаться по периметру всего здания и всей придомовой территории. Профессиональные бригады по монтажу систем часто выполняют установку трубопровода по принципу ёлочки.

Вначале отмечают место нахождения автономной канализации или колодца, куда будет направляться вода. От этого места к зданию идёт прямая линия основной дренажной трубы. Линию соединяют с кругом труб с охватом всего периметра фундамента. Потом от главной линии следуют ответвления, что образовывает продолжительную и разветвлённую систему трубопровода.

Правила устройства дренажа фундамента

Сделать дренаж фундамента своими руками без привлечения специализированных компаний не так сложно, т. к. технология укладки дренажных труб достаточно простая, за исключением первичного этапа расчета характеристик.

Дренаж делают на расстоянии 1,5 — 3 метра от фундамента.  Глубинный дренаж укладывается в траншею глубина которой рассчитывается заранее. Ширина траншеи должна составлять не менее 30 см. На её дно и стены укладывается геотекстиль. Геотекстиль играет роль фильтра тонкой очистки.

Далее на дно по верх текстиля насыпается щебень. Толщина нижнего слоя щебня должна быть не менее 5 см. После этого укладывается специальная дренажная труба, которая тоже должна быть завернута в геотекстиль или какой-либо другой фильтрующий материал.

Внимание: фильтрующий материал должен хорошо сопротивляться гниению и воздействию влаги.

После того, как труба уложена, сверху она тоже засыпается слоем щебня, текстиль с боков заворачивается к противоположным сторонам траншеи. Таким образом получается, что вода, прежде чем попасть в дренажную трубу, проходит несколько степеней очисти, что гарантирует длительное использование системы без образования засоров. Далее идет слой песка и обратная грунтовая засыпка.

Смотровые колодцы при монтаже кольцевой глубинной дренажной системы устанавливаются по углам строения. В местах их установки трубы обязательно должны иметь разрыв, это необходимо для прочистки системы в случае возникновения засоров.

Правильный дренаж фундамента должен иметь наклон в сторону основного приемного колодца или места, куда планируется выводить сточные воды. Наклон начинается от дальнего углового колодца и расходится по разные стороны от него.

Важно: следует понимать, что малый угол наклона системы не позволит эффективно отводить воду, а полное его отсутствие или уклон в обратную сторону, сделает работу системы невозможным.
